Kyocera DP-670 DP-670 B — каталог запчастей со схемами

Содержание

1. Covers 3K5
2. Frames 3K5
3. Paper Feed Section 3K5-1
4. Paper Conveying Section 3K5
5. Accessories 3K5-2

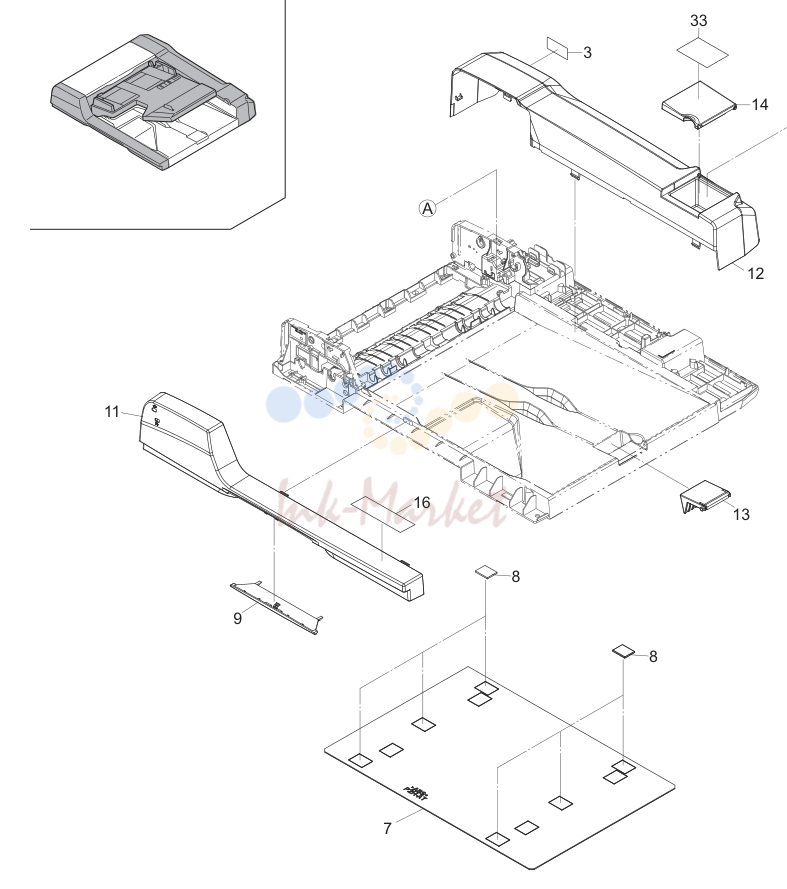

1. Covers 3K5

№	Артикул	Альт. артикул	Описание
3	303H605050 запросить цену →	3H605050	LABEL HINGE CAUTION (DP-670)
3	303LL34050 запросить цену →	3LL34050	LABEL CAUTION (DP-670(B))
4	303H605110 запросить цену →	3H605110	LABEL MSP A
8	303JX02320 запросить цену →	3JX02320	CUSHION ORIGINAL MAT A
10	303K502070 запросить цену →	3K502070	SEAL WIRE
15	303K534010 запросить цену →	3K534010	LABEL,ORIGINAL SET
18	303K546010 запросить цену →	3K546010	JUNCTION WIRING ORIGINAL TABLE
22	3HL06050 запросить цену →	3HL06050	RACK TABLE
23	3HL06060 запросить цену →	3HL06060	ACTUATOR SIZE DETECTION
24	3HL06070 запросить цену →	3HL06070	ACTUATOR LOOP SWITCH
26	3HL06090 запросить цену →	3HL06090	CUSHION CURSOR
28	3HL06120 запросить цену →	3HL06120	SPACER CURSOR
29	3HL06130 запросить цену →	3HL06130	FILM ACTUATOR
30	3HL06140 запросить цену →	3HL06140	CUSHION ACTUATOR

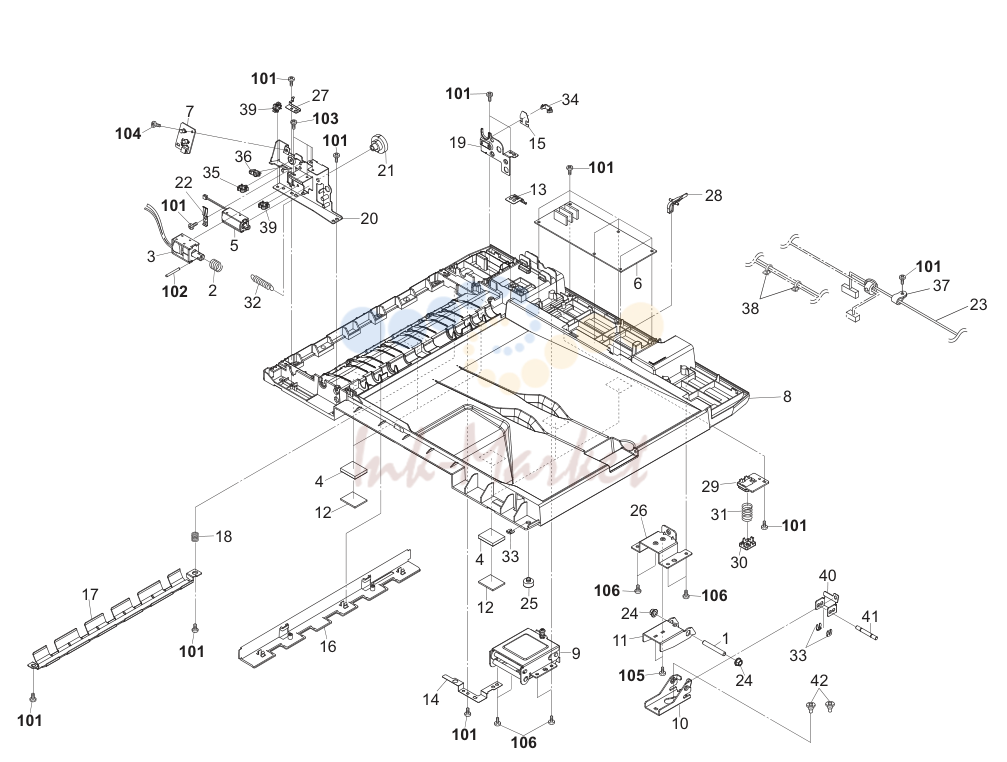

2. Frames 3K5

№	Артикул	Альт. артикул	Описание
1	303HL02131 запросить цену →	3HL02131	SHAFT HINGE 1 1 1 1 101 7BB202308H BB105690 +TP-FLAT T.T P SCREW 3X8
2	303HL10200 запросить цену →	3HL10200	SPRING LOOP 1 1 1 1 102 E0030200 48100320 SPRING PIN 3X20
4	303J902120 ✓ в наличии	3J902120	CUSHION ORIGINAL MAT B 6 6 6 6 104 7BB100306H1 BB105820 +BIND T.T S SCREW 3X6
8	303K502010 запросить цену →	3K502010	BASE DP
10	303K502040 запросить цену →	3K502040	RIGHT HINGE A
11	303K502050 запросить цену →	3K502050	RIGHT HINGE B
12	303K502080 ✓ в наличии	3K502080	SPONGE ORIGINAL MAT
13	303K502090 запросить цену →	3K502090	GROUND PLATE MOTOR
14	303K502100 запросить цену →	3K502100	GROUND PLATE LEFT GUIDE
15	303K502150 запросить цену →	3K502150	FILM WIRE
18	303K524060 запросить цену →	3K524060	SPRING READING GUIDE
19	303K531010 запросить цену →	3K531010	MOUNT GUIDE
20	303K531110 запросить цену →	3K531110	FRONT FRAME CONVEYING
22	303K531190 запросить цену →	3K531190	GROUND PLATE PF
24	3CY07080 ✓ в наличии	3CY07080	BUSHING
26	3HL02050 запросить цену →	3HL02050	ADJUSTING PLATE A HINGE
27	3HL02120 запросить цену →	3HL02120	GROUND PLATE CONVEYING
28	303K502200 запросить цену →	3K502200	ACTUATOR BASE
29	3HL02230 запросить цену →	3HL02230	MOUNT PUSH SW (DP-670)
29	303MX02010 запросить цену →	3MX02010	MOUNT PUSH SW (DP-670(B))
30	3HL02240 запросить цену →	3HL02240	PUSH SW DP
31	3HL02250 запросить цену →	3HL02250	SPRING,PUSH SWITCH
32	3HL10090 запросить цену →	3HL10090	SPRING,LF SHIFT GUIDE
33	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4
34			7YZM390011++H01 YZ050250 ACCESS.CLAMP
35			7YZM610008++H01 YZ037940 ACCESS.SADDLE
36	M2104260 запросить цену →	M2104260	EDGING,EDS-0607U(KITAGAWA)
37	M2105030 запросить цену →	M2105030	NYLON CLAMP 5N,NK-5N
38	M2607010 запросить цену →	M2607010	BINDING BAND,PLT1M
39	M70AK010 запросить цену →	M70AK010	WIRE SADDLE,RMS-1V0(TAKEUCHI)
40	303K502060 запросить цену →	3K502060	PLATE LIMITATION
41	303K502140 запросить цену →	3K502140	SHAFT HINGE
42	303K502180 запросить цену →	3K502180	PIN DP

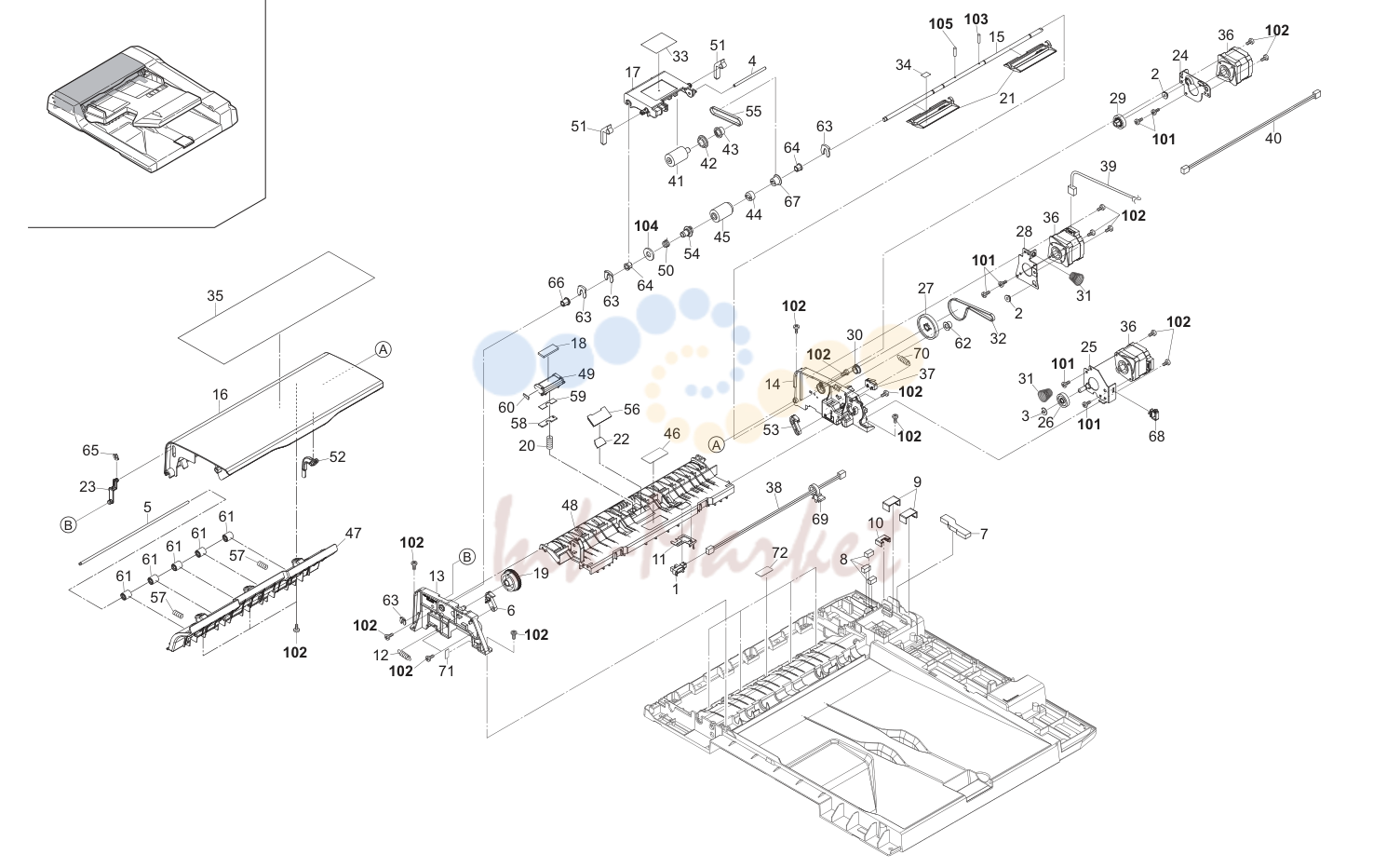

3. Paper Feed Section 3K5-1

№	Артикул	Альт. артикул	Описание
3	302FB09830 ✓ в наличии	2FB09830	CUT WASHER 4 1 1 1 1 (cid:27) 46 3HK07240 3HK07240 FRICTION PLATE LF
4	303HL07031 запросить цену →	3HL07031	SHAFT LEADING FEED 1 1 1 1 47 3HL07060 3HL07060 UPPER GUIDE PAPER FEED
5	303HL07131 запросить цену →	3HL07131	SHAFT REGISTRATION 1 1 1 1 48 3HL07070 3HL07070 LOWER GUIDE PAPER FEED
6	303HL07161 запросить цену →	3HL07161	FRONT HOOK PF COVER 1 1 1 1 49 3HL07091 3HL07091 HOLDER SEPARATION
7	303K502030 запросить цену →	3K502030	SEAL WIRE L 1 1 1 1 50 3HL07110 3HL07110 SPRING,LIFT
8	303K502070 запросить цену →	3K502070	SEAL WIRE 3 3 3 3 51 3HL07140 3HL07140 STOPPER ORIGINAL
9	303K502110 запросить цену →	3K502110	HOLDER WIRE 2 2 2 2 52 3HL07150 3HL07150 ACTUATOR ORIGINAL SET
10	303K502120 запросить цену →	3K502120	HOLDER WIRE B 1 1 1 1 53 3HL07170 3HL07170 REAR HOOK PF COVER
11	303K502160 запросить цену →	3K502160	GROUND PLATE PI 1 1 1 1 54 3HL07180 3HL07180 BOSS LIFT
12	303K502170 запросить цену →	3K502170	SPRING HOOK PF 1 1 1 1 (cid:27) 55 3HL07190 3HL07190 BELT 150S2M,PAPER FEED
13	303K507010 запросить цену →	3K507010	FRONT FRAME PF (DP-670) 1 1 1 1 56 3HL07300 3HL07300 FILM LEADING
13	303MX07010 запросить цену →	3MX07010	FRONT FRAME PF (DP-670(B)) 1 1 1 57 3HL07310 3HL07310 SPRING REGISTRATION B
14	303K507020 запросить цену →	3K507020	REAR FRAME PF (DP-670) 1 1 1 1 58 3HL07411 3HL07411 WEIGHT PAD
14	303MX07020 запросить цену →	3MX07020	REAR FRAME PF (DP-670(B)) 1 1 1 59 3HL07421 3HL07421 TAPE WEIGHT
15	303K507030 запросить цену →	3K507030	SHAFT PF 1 1 1 1 60 3HL07450 3HL07450 CUSHION SEPARATION
17	303K507051 запросить цену →	3K507051	HOLDER LEADING FEED (DP-670) 1 1 1 1 63 5MVL177DN001 2FB06810 RING STOPPER
17	303MX07040 запросить цену →	3MX07040	HOLDER LEADING FEED (DP-670(B)) 1 1 1 64 5MVM176DN026 2A806030 BUSH FEED /A-49 FEED A4
20	303K507080 запросить цену →	3K507080	SPRING SEPARATION 1 1 1 1 67 68721640 68721640 PULLEY 20,DUPLEX CONVEYING
23	303K507110 запросить цену →	3K507110	STOPPER PF COVER 1 1 1 1 71 303K529020 3K529020 CUSHION LEVER PRESSURE
24	303K531020 запросить цену →	3K531020	MOUNT PF DRIVE 1 1 1 1 72 303K524110 3K524110 FILM PULLEY
25	303K531030 запросить цену →	3K531030	MOUNT LOOP DRIVE
28	303K531090 запросить цену →	3K531090	MOUNT C DRIVE
30	303K531180 запросить цену →	3K531180	BUSHING PF 1 1 1 1 101 7BB100306H1 BB105820 +BIND T.T S SCREW 3X6
31	303K531200 запросить цену →	3K531200	SPRING GND 2 2 2 2 102 7BB202308H BB105690 +TP-FLAT T.T P SCREW 3X8
34	303K534050 запросить цену →	3K534050	LABEL C 1 1 1 1 105 5MBP2010WXSP E0020100 SPRING PIN / M2 X 10 S-BLK
38	303K546021 запросить цену →	3K546021	JUNCTION WIRING SET SENSOR
39	303K546040 запросить цену →	3K546040	JUNCTION WIRING MOTOR
40	303K546070 запросить цену →	3K546070	JUNCTION WIRING FEED MOTOR
41	36211110 ✓ в наличии	36211110	PULLEY,LEADING FEED ADF
42	36211500 запросить цену →	36211500	GEAR,LEADING FEED JOINT
43	303A707121 запросить цену →	3A707121	PULLEY LEADING FEED

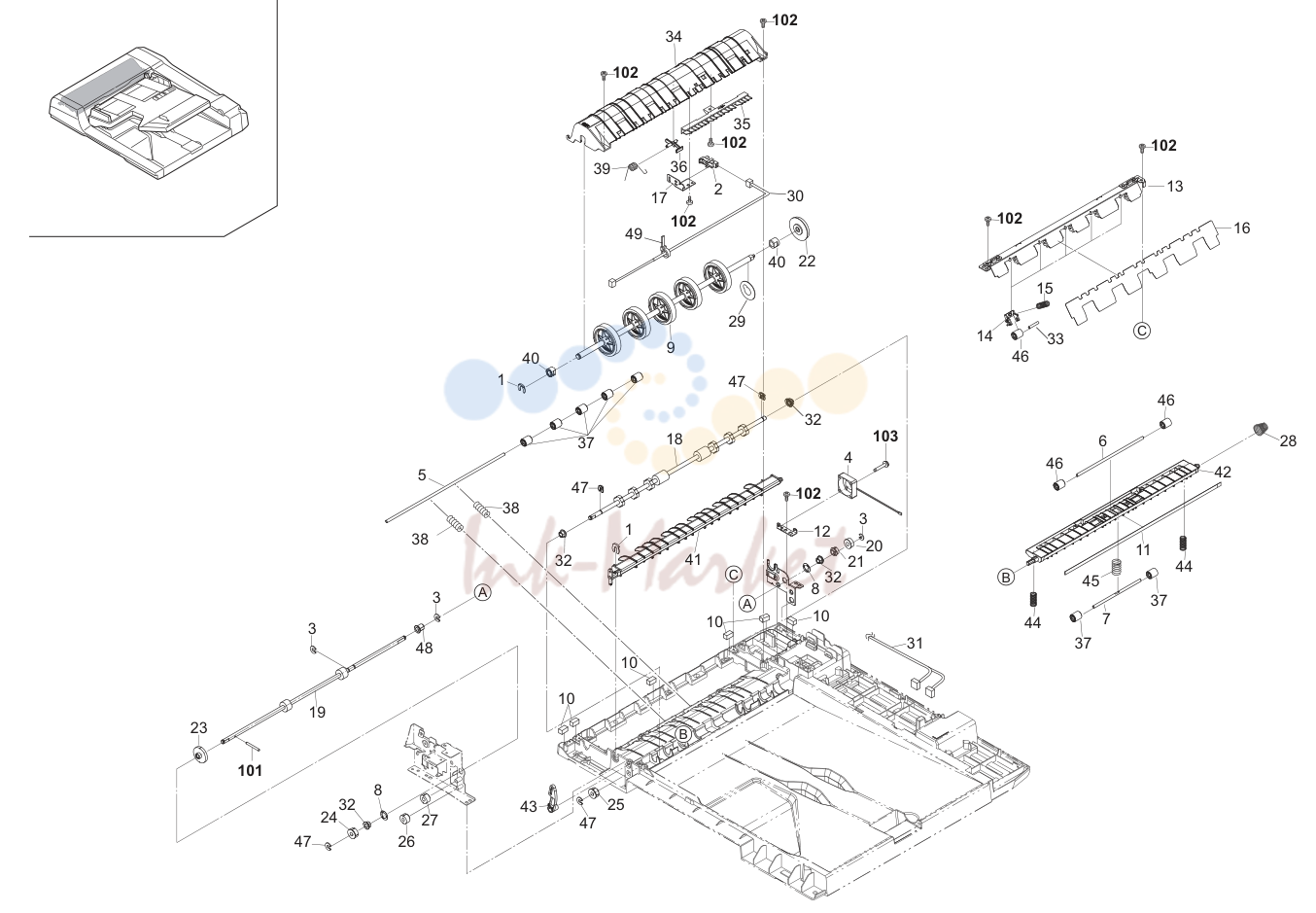

4. Paper Conveying Section 3K5

№	Артикул	Альт. артикул	Описание
1	2BC06910 запросить цену →	2BC06910	STOPPER 6 2 2 2 2 101 5MBP2010WXSP E0020100 SPRING PIN / M2 X 10 S-BLK
3	302FB09830 ✓ в наличии	2FB09830	CUT WASHER 4 3 3 3 3 103 7BB100314H BB112130 +BIND T.T S SCREW 3X14
5	303HL07131 запросить цену →	3HL07131	SHAFT REGISTRATION
6	303HL10041 запросить цену →	3HL10041	SHAFT LOOP PULLEY
7	303HL10111 запросить цену →	3HL10111	SHAFT EJECT PULLEY
8	303HL22200 запросить цену →	3HL22200	PLATE GND
10	303K502070 запросить цену →	3K502070	SEAL WIRE
12	303K502190 запросить цену →	3K502190	MOUNT FAN
13	303K524030 запросить цену →	3K524030	GUIDE LEFT
14	303K524040 запросить цену →	3K524040	HOLDER LEFT PULLEY
15	303K524050 запросить цену →	3K524050	SPRING LEFT PULLEY
17	303K524100 запросить цену →	3K524100	MOUNT PI
21	303K531060 запросить цену →	3K531060	PULLEY LOOP
28	303K531200 запросить цену →	3K531200	SPRING GND
29	303K531210 запросить цену →	3K531210	SPACER PULLEY
30	303K546030 запросить цену →	3K546030	JUNCTION WIRING REGIST SENSOR
31	303K546061 запросить цену →	3K546061	JUNCTION WIRING SOLENOID
32	3CY07080 ✓ в наличии	3CY07080	BUSHING
33	3H608150 ✓ в наличии	3H608150	SHAFT C PULLEY
34	3HL08010 запросить цену →	3HL08010	GUIDE CONVEYING
35	3HL08020 запросить цену →	3HL08020	GUIDE B CONVEYING
36	3HL08070 запросить цену →	3HL08070	ACTUATOR CONVEYING TIMING
38	3HL08090 запросить цену →	3HL08090	SPRING,CONVEYING PULLEY
39	3HL08130 запросить цену →	3HL08130	SPRING,CONVEYING ACTUATOR
40	3HL08140 запросить цену →	3HL08140	BUSHING
41	3HL10020 запросить цену →	3HL10020	GUIDE LOOP FEED SHIFT
42	3HL10050 запросить цену →	3HL10050	HOLDER LOOP PULLEY
43	3HL10060 запросить цену →	3HL10060	LEVER LOOP PRESSURE
44	3HL10070 запросить цену →	3HL10070	SPRING,LOOP PRESSURE
45	3HL10120 запросить цену →	3HL10120	SPRING,EJECT PULLEY
47	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4
48	60606101 запросить цену →	60606101	BUSHING FEED BACK ROLLER
49	M2607010 запросить цену →	M2607010	BINDING BAND,PLT1M

5. Accessories 3K5-2

№	Артикул	Альт. артикул	Описание
1	303K534120 запросить цену →	3K534120	LABEL CAUTION A (I) 3NATIONS SF (DP-670)
2	303K534130 запросить цену →	3K534130	LABEL CAUTION A (C)6NATIONS SF(DP-670)
3	303K534140 запросить цену →	3K534140	LABEL CAUTION A(C)6NATIONS WC(DP-670
4	303K534110 запросить цену →	3K534110	LABEL CAUTION A (C) WC (DP-670)
5	303K534160 запросить цену →	3K534160	LABEL CAUTION B 6NATIONS (DP-670)
6	303JX34150 запросить цену →	3JX34150	LABEL FACE UP 6NATIONS
7	303K534280 запросить цену →	3K534280	LABEL CAUTION SET E(B) (DP-670(B))
8	303MX34060 запросить цену →	3MX34060	LABEL CAUTION SET A (DP-670(B))
