Kyocera DP-480 — каталог запчастей со схемами

Содержание

1. Covers 3P7
2. Frames 3P7
3. Table Assy 3P7
4. Paper Conveying Section 1-1 3P7
5. Paper Conveying Section 1-2 3P7
6. Paper Conveying Section 2 3P7
7. Paper Feed Section 3P7
8. Electrical & Accessories 3P7

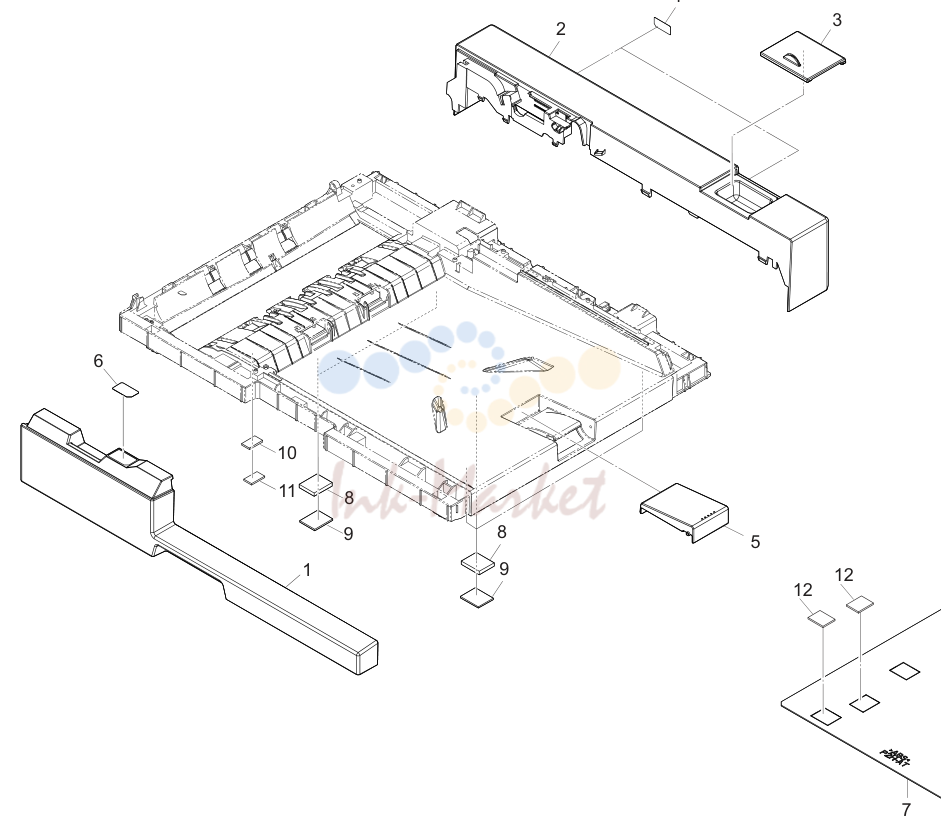

1. Covers 3P7

№	Артикул	Альт. артикул	Описание
4	302MV34540 запросить цену →	2MV34540	LABEL HINGE CAUTION
5	303P704040 запросить цену →	3P704040	STOPPER EJECT
6	303P734050 запросить цену →	3P734050	LABEL JAM B
7	303JC04201 ✓ в наличии	3JC04201	PLATE ORIGINAL
8	303K502080 ✓ в наличии	3K502080	SPONGE ORIGINAL MAT
9	303MX02031 запросить цену →	3MX02031	CUSHION ORIGINAL MAT B
10	303M802320 запросить цену →	3M802320	SPONGE ORIGINAL MAT A
11	303J902370 запросить цену →	3J902370	CUSHION ORIGINAL MAT
12	303MX02021 запросить цену →	3MX02021	CUSHION ORIGINAL MAT A

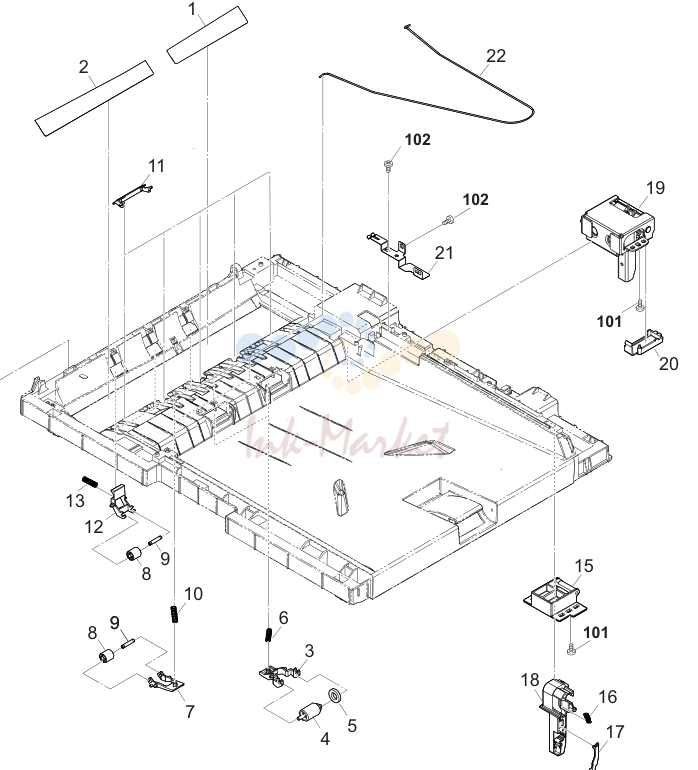

2. Frames 3P7

№	Артикул	Альт. артикул	Описание
1	303P724120 запросить цену →	3P724120	SHEET LEFT GUIDE R
2	303P724130 запросить цену →	3P724130	SHEET LEFT GUIDE F
3	303P728050 запросить цену →	3P728050	HOLDER PULLEY EJECT
4	303M828040 запросить цену →	3M828040	PULLEY EJECT
5	303M828050 запросить цену →	3M828050	SPONGE EJECT
6	302H728100 запросить цену →	2H728100	SPRING EXIT PULLEY
7	303M824121 запросить цену →	3M824121	HOLDER RIGHT PULLEY
8	303M824210 запросить цену →	3M824210	PULLEY CONVEYING BK
9	303M824200 ✓ в наличии	3M824200	SHAFT PULLEY
10	303J906031 запросить цену →	3J906031	SPRING SEPARATION
11	303M824160 запросить цену →	3M824160	GUIDE RIGHT READING
12	303M824100 запросить цену →	3M824100	HOLDER LEFT PULLEY
13	302H008140 запросить цену →	2H008140	SPRING BYPASSFFED
15	303P702030 запросить цену →	3P702030	HINGE RIGHT UPPER
16	303P702110 запросить цену →	3P702110	SPRING HOOK R
17	303P702120 запросить цену →	3P702120	LEVER HINGE RIGHT
18	303P702090 запросить цену →	3P702090	HINGE RIGHT LOWER
19	303P702020 запросить цену →	3P702020	LEFT HINGE
20	303P702100 запросить цену →	3P702100	PLATE SENSOR
21	303P702070 запросить цену →	3P702070	PLATE EARTH PWB
22	303P729120 запросить цену →	3P729120	WIRE GUIDE DU
101	7BB202410H запросить цену →	BB106850	+TP-FLAT T.T P SCREW 4X10
102	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

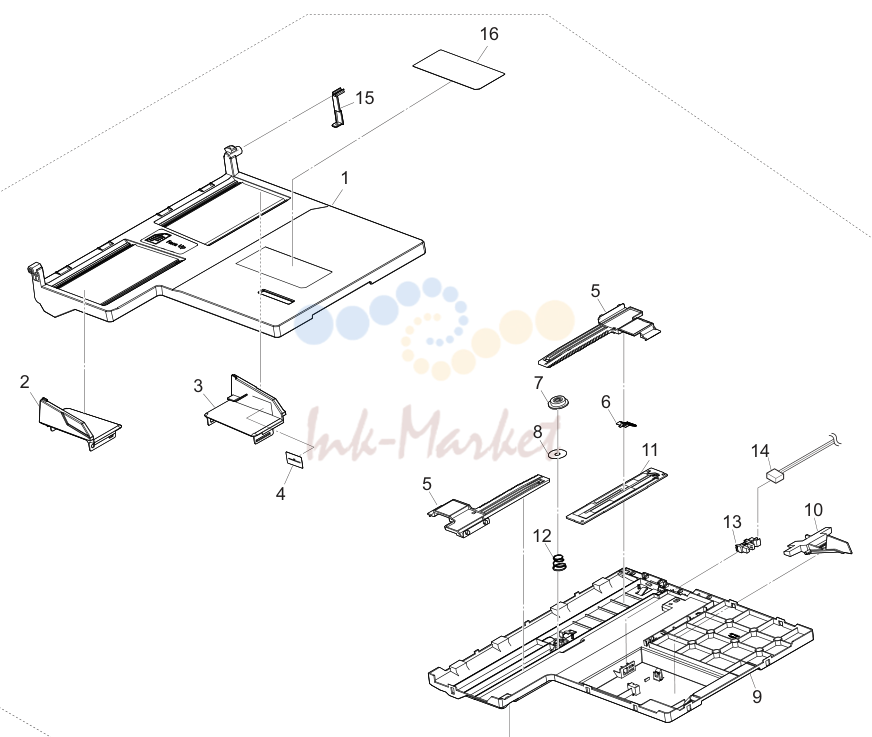

3. Table Assy 3P7

№	Артикул	Альт. артикул	Описание
1			•303P706010 3P706010 TABLE MAIN
2			•303P706040 3P706040 CURSOR FRONT
3			•303P706050 3P706050 CURSOR REAR
4			•303MX34020 3MX34020 LABEL ORIGINAL SET
5			•303P706030 3P706030 RACK TABLE
6			•3HL06110 3HL06110 TERMINAL PAPER SIZE
8			•303P706070 3P706070 FILM TABLE
10			•3HL06060 3HL06060 ACTUATOR SIZE DETECTION
12			•302H712650 2H712650 SPRING DRUM JOINT
14			•303P746030 3P746030 WIRE DP SW2
16			•303P734030 3P734030 LABEL PAPER SET CAUTION ENG
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

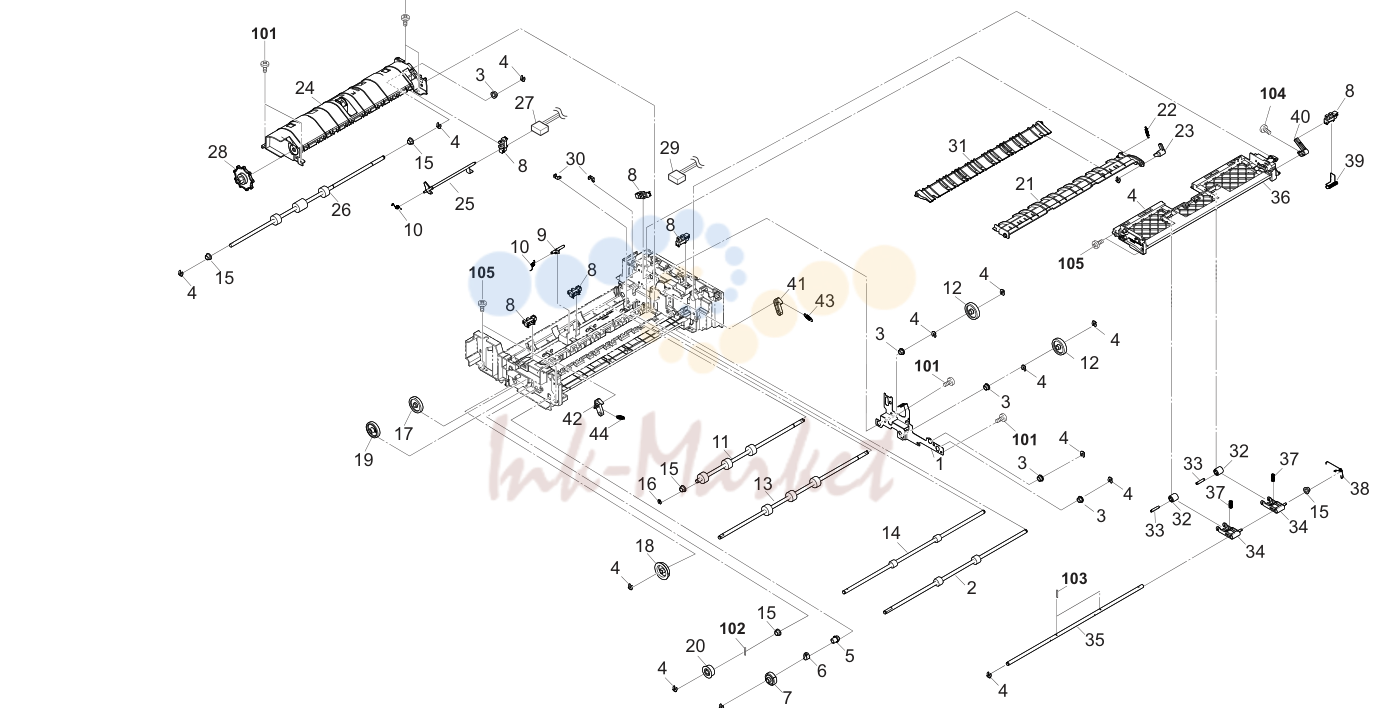

4. Paper Conveying Section 1-1 3P7

№	Артикул	Альт. артикул	Описание
1	303P702040 запросить цену →	3P702040	PLATE EARTH REAR
3	302K324450 запросить цену →	2K324450	BUSH
4	5MVX111DN003 запросить цену →	2A806250	RING STOPPER/A-49 FEED A4
9	303P724140 ✓ в наличии	3P724140	ACTUATOR TIMING
10	303LJ24090 запросить цену →	3LJ24090	SPRING TIMING
15	302H702590 ✓ в наличии	2H702590	BUSH SCREW
16	302LF12410 запросить цену →	2LF12410	STOPPER
21	303P729020 запросить цену →	3P729020	GUIDE SHIFT
22	2BJ21030 запросить цену →	2BJ21030	SPRING CHANGE UP
23	303P729110 запросить цену →	3P729110	LEVER DU
24	303P724030 запросить цену →	3P724030	GUIDE CONVEYING
25	303P724080 ✓ в наличии	3P724080	ACTUATOR REGISTRATION
27	303P746060 запросить цену →	3P746060	WIRE REGIST
28	303P731110 запросить цену →	3P731110	DIAL JAM REMOVEMENT Z14L
29	303P746020 запросить цену →	3P746020	WIRE DP SW1
30	302K931080 запросить цену →	2K931080	WIRE STOPPER
31	303P729030 запросить цену →	3P729030	GUIDE SHIFT SUB
32	303M824210 запросить цену →	3M824210	PULLEY CONVEYING BK
33	303M824200 ✓ в наличии	3M824200	SHAFT PULLEY
34	303P729070 запросить цену →	3P729070	HOLDER DU PRESS
35	303P729050 запросить цену →	3P729050	SHAFT DU PRESS
36	303P729010 запросить цену →	3P729010	GUIDE DUPLEX
37	303P729130 запросить цену →	3P729130	SPRING DU
38	303P702050 запросить цену →	3P702050	SPRING EARTH DU
39	303P729100 запросить цену →	3P729100	SPRING EARTH
40	303P729060 запросить цену →	3P729060	LEVER GUIDE SHIFT
41	3HL07170 ✓ в наличии	3HL07170	REAR HOOK PF COVER
42	303HL07161 запросить цену →	3HL07161	FRONT HOOK PF COVER
43	303P702110 запросить цену →	3P702110	SPRING HOOK R
44	303P702130 запросить цену →	3P702130	SPRING HOOK F
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
102	7BP512012B0CH01 запросить цену →	BP126440	PARALLEL PIN 2.0X12
103	7BP512016B0CH01 запросить цену →	BP126140	PARALLEL PIN 2.0X16
104	7BB607306H запросить цену →	BB105770	+TP-CUP M SCREW 3X6 R
105	7BB202310H запросить цену →	BB063420	+TP-FLAT T.T P SCREW 3X10

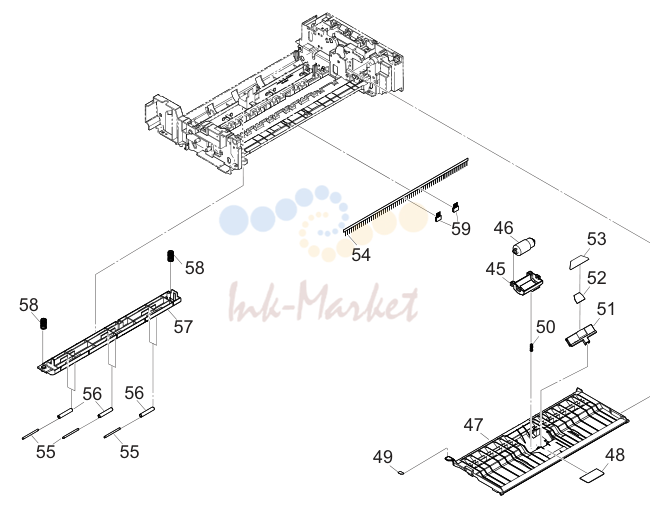

5. Paper Conveying Section 1-2 3P7

№	Артикул	Альт. артикул	Описание
45	303P707030 запросить цену →	3P707030	HOLDER RETARD
47	303P724020 запросить цену →	3P724020	GUIDE PAPER FEED
48	3HK07240 ✓ в наличии	3HK07240	FRICTION PLATE LF
49	303P734060 запросить цену →	3P734060	LABEL JAM C
50	303P707160 запросить цену →	3P707160	SPRING SEPARATION
51	303P707110 запросить цену →	3P707110	GUIDE RETARD
52	303K507102 ✓ в наличии	3K507102	PAD FRONT SEP
53	303P707150 запросить цену →	3P707150	FILM SEPARATION
54	303JX02380 запросить цену →	3JX02380	STATIC ELIMINATOR EJECT
55	303LL24190 запросить цену →	3LL24190	PULLEY GUIDE READING
56	303M824130 запросить цену →	3M824130	SHAFT GUIDE READING
57	303P724040 запросить цену →	3P724040	GUIDE READING
58	303M824140 запросить цену →	3M824140	SPRING GUIDE READING
59	302J525130 запросить цену →	2J525130	DISCHARGER FUSER

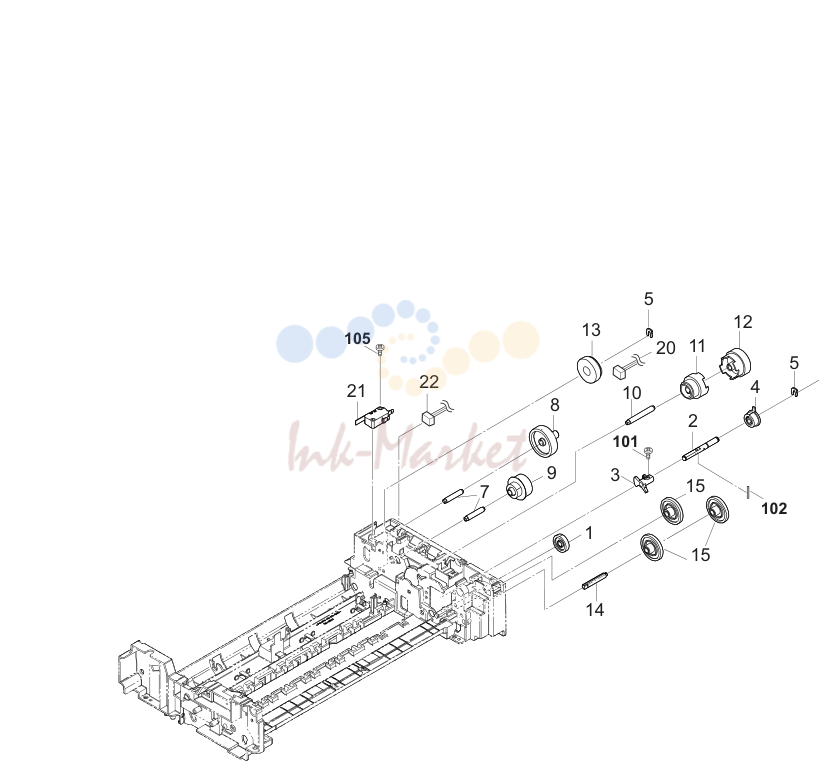

6. Paper Conveying Section 2 3P7

№	Артикул	Альт. артикул	Описание
2	303P729080 запросить цену →	3P729080	SHAFT CAM SHIFT
3	303P729090 запросить цену →	3P729090	CAM SHIFT
5	5MVX111DN003 запросить цену →	2A806250	RING STOPPER/A-49 FEED A4
6	302K324450 запросить цену →	2K324450	BUSH
7	303P731140 запросить цену →	3P731140	SHAFT DRIVE DU
10	303P731130 запросить цену →	3P731130	SHAFT DRIVE FEED
14	302HS31060 запросить цену →	2HS31060	PIN GEAR DRIVE
16	303P731010 запросить цену →	3P731010	MOUNT DRIVE
19	303P702080 запросить цену →	3P702080	GUIDE WIRE
20	303P746040 запросить цену →	3P746040	WIRE DP MOT
22	303P746050 запросить цену →	3P746050	WIRE DP OPEN SW
101	7BB607306H запросить цену →	BB105770	+TP-CUP M SCREW 3X6 R
102	7BP512010B0CH01 запросить цену →	BP126160	PARALLEL PIN 2.0X10
103	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
104	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
105	7BB700316H запросить цену →	BB106910	+BIND T.T S SCREW 3X16 SR

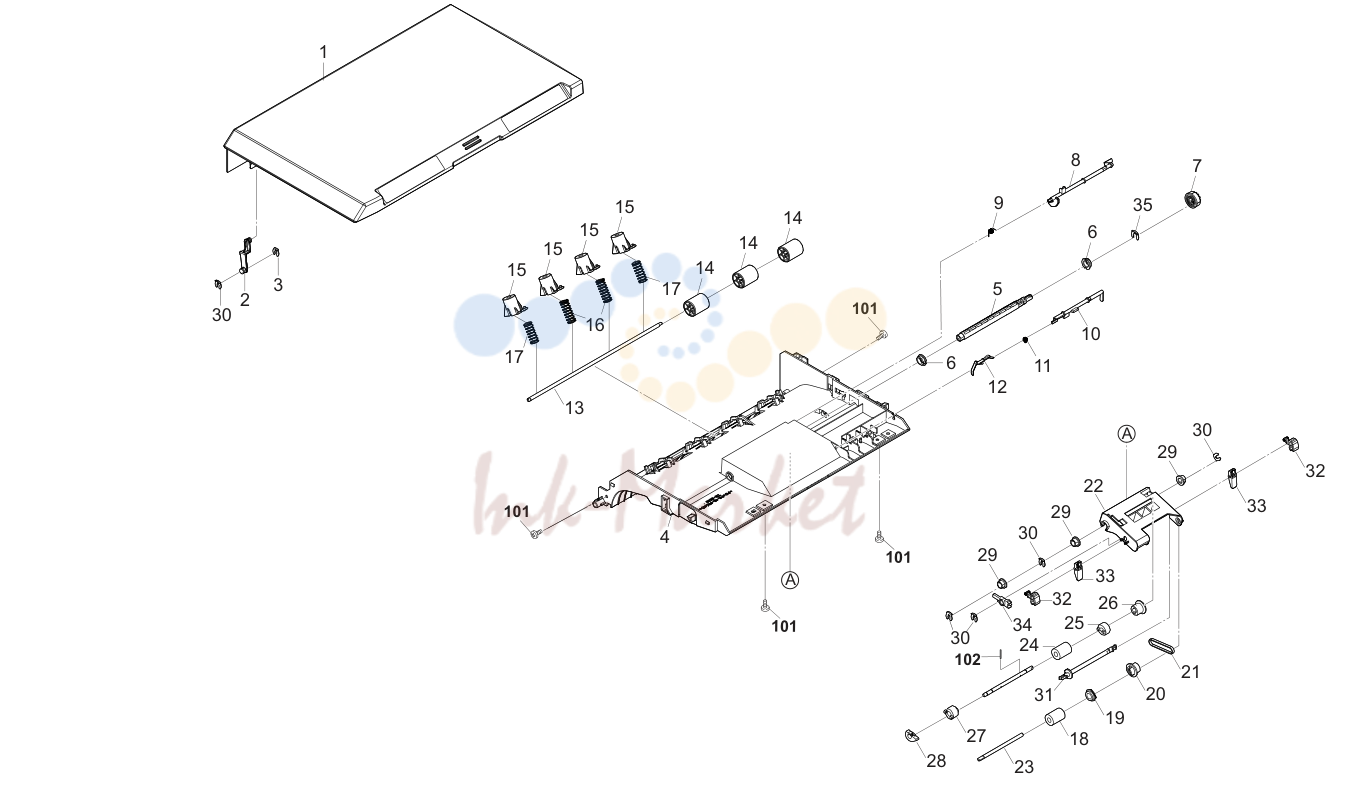

7. Paper Feed Section 3P7

№	Артикул	Альт. артикул	Описание
2	303K507110 запросить цену →	3K507110	STOPPER PF COVER
3	302FZ25740 запросить цену →	2FZ25740	STOPPER
4	303P724100 запросить цену →	3P724100	GUIDE CONVEYING UPPER
5	303P707090 запросить цену →	3P707090	SHAFT FEED REAR
6	302K331230 запросить цену →	2K331230	BUSH DRIVE
8	303P724090 ✓ в наличии	3P724090	ACTUATOR FEED
9	302HG25560 запросить цену →	2HG25560	SPRING ACTUATOR EXIT
10	303P724160 ✓ в наличии	3P724160	ACTUATOR ORIGINAL SET
11	303P724190 запросить цену →	3P724190	SPRING ACTUATOR ORIGINAL SET
12	303P724180 запросить цену →	3P724180	ACTUATOR ORIGINAL SET B
13	303P724110 запросить цену →	3P724110	SHAFT REGISTRATION
14	303P724170 запросить цену →	3P724170	PULLEY REGISTRATION
15	303P724150 запросить цену →	3P724150	CAP REGISTRATION
16	303P707130 запросить цену →	3P707130	SPRING REGIST C
17	303P707140 запросить цену →	3P707140	SPRING REGIST S
18	36211110 ✓ в наличии	36211110	PULLEY,LEADING FEED ADF
20	303A707121 запросить цену →	3A707121	PULLEY LEADING FEED
21	303P707080 ✓ в наличии	3P707080	BELT FEED
22	303P707010 запросить цену →	3P707010	HOLDER FEED
23	303P707170 запросить цену →	3P707170	SHAFT LEADING FEED
24	3BR07040 ✓ в наличии	3BR07040	PULLEY,PAPER FEED
25	3BC07130 запросить цену →	3BC07130	ONE-WAY CLUTCH
26	68721640 запросить цену →	68721640	PULLEY 20,DUPLEX CONVEYING
27	302KK06051 запросить цену →	2KK06051	TORQUE LIMITER
28	303P707040 запросить цену →	3P707040	HOLDER TORQUE LIMITER
29	302H702590 ✓ в наличии	2H702590	BUSH SCREW
30	5MVX111DN003 запросить цену →	2A806250	RING STOPPER/A-49 FEED A4
31	303P707050 запросить цену →	3P707050	SHAFT STOPPER
32	303P707060 запросить цену →	3P707060	STOPPER PAPER
33	303P707120 запросить цену →	3P707120	STOPPER PAPER B
35	2BC06910 запросить цену →	2BC06910	STOPPER
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
102	7BP512008B0CH01 запросить цену →	BP126150	PARALLEL PIN 2.0X8

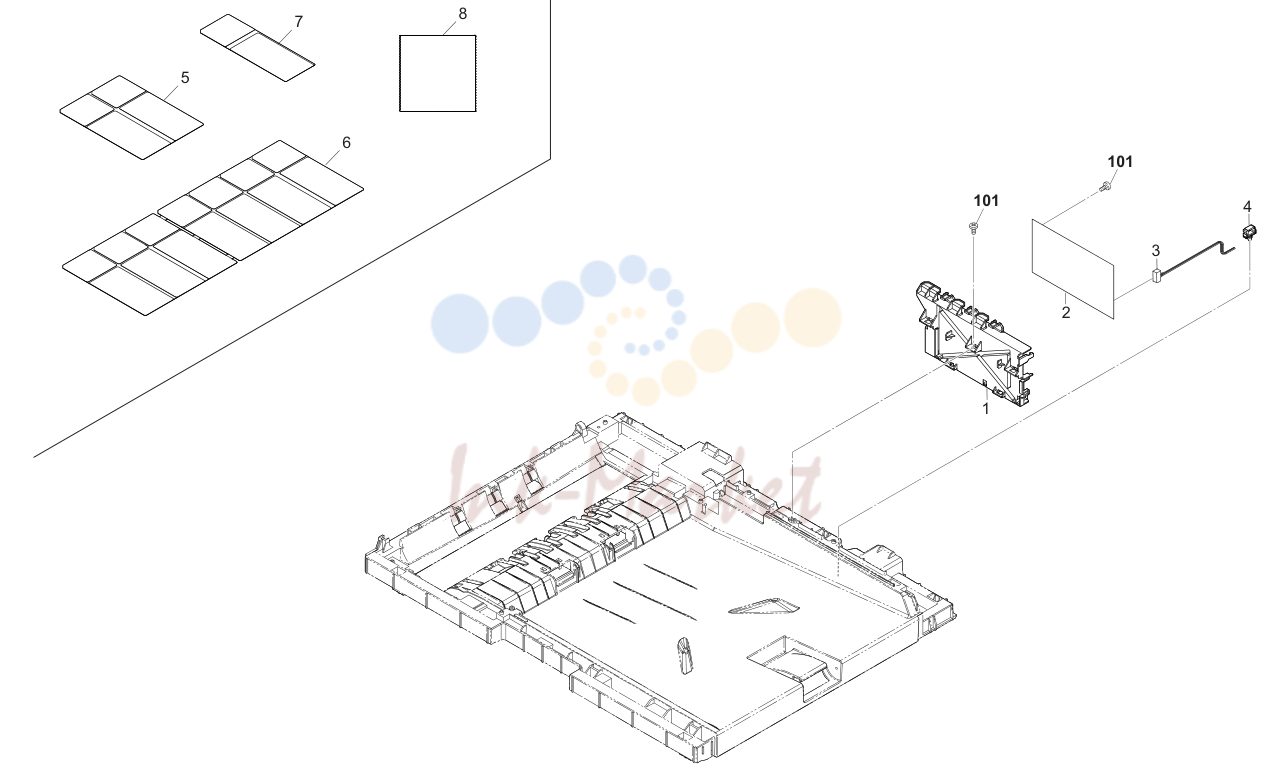

8. Electrical & Accessories 3P7

№	Артикул	Альт. артикул	Описание
1	303P702060 запросить цену →	3P702060	MOUNT DRIVER PWB
3	303P746010 запросить цену →	3P746010	WIRE DP ENGINE
4			7YZM610001++H01 YZ010230 ACCESS SADDLE
5	303P734070 запросить цену →	3P734070	LABEL SET 2NATIONS
6	303P734080 запросить цену →	3P734080	LABEL SET 7NATIONS
7	303P734140 запросить цену →	3P734140	LABEL SET TW
8	302N904100 запросить цену →	2N904100	CLEANER CLOTH
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
