Содержание
- 1. Covers (MFP)
- 2. Covers (PRINTER)
- 3. Front Covers (MFP)
- 4. Front Covers (PRINTER)
- 5. Labels
- 6. Frame 1
- 7. Frame 2 (MFP)
- 8. Frame 3 (PRINTER)
- 9. Paper Cassette
- 10. Paper Feed Section 1
- 11. Paper Feed Section 2

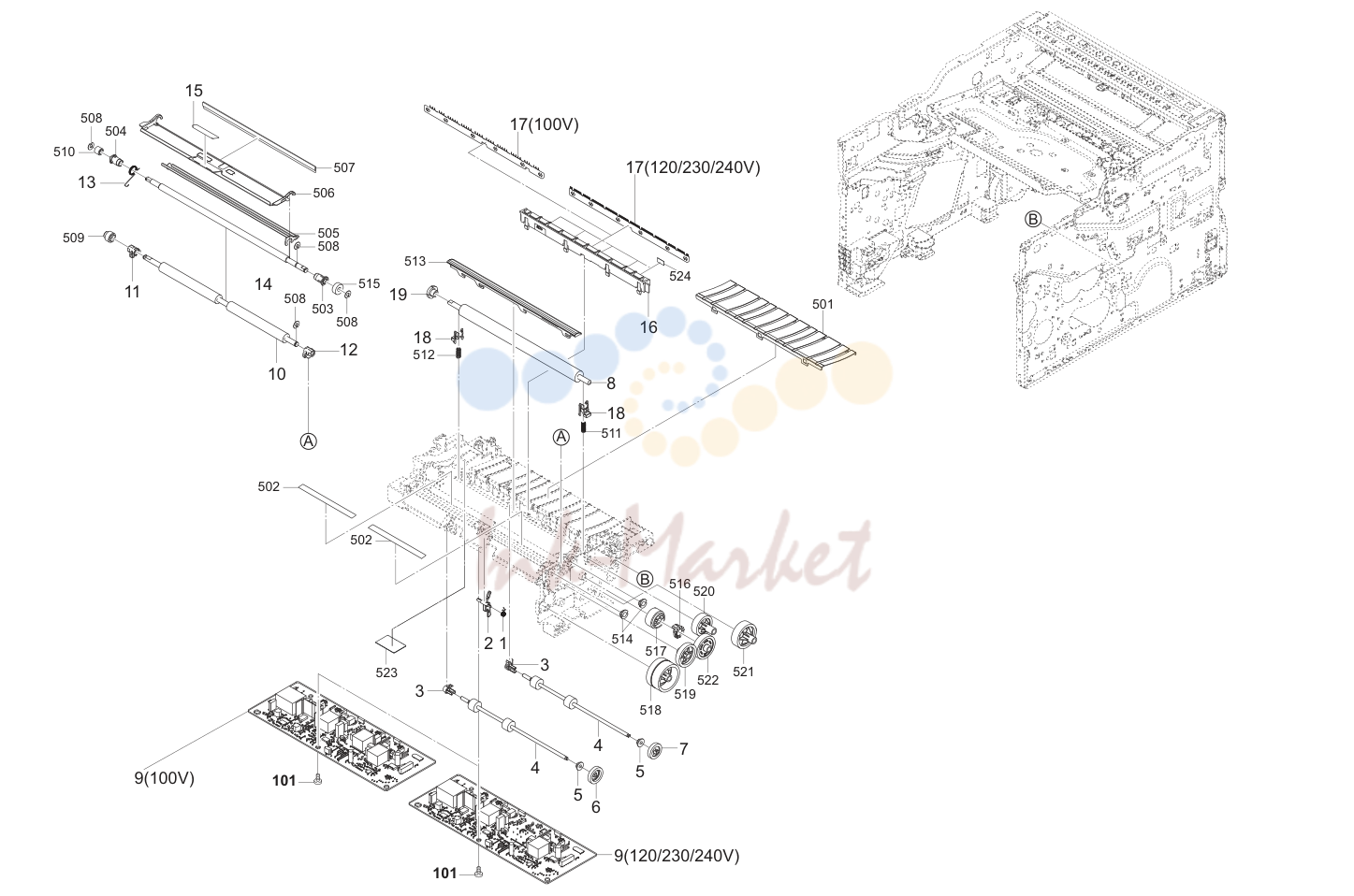

- 12. Paper Conveying Section

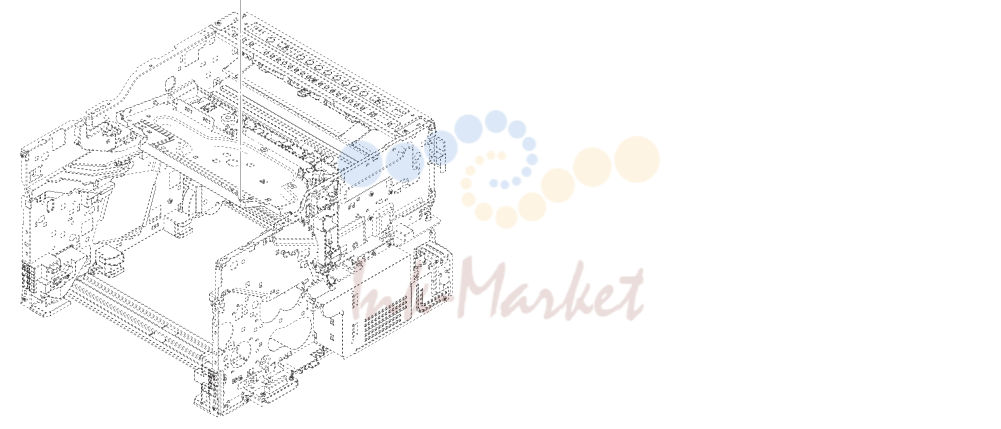

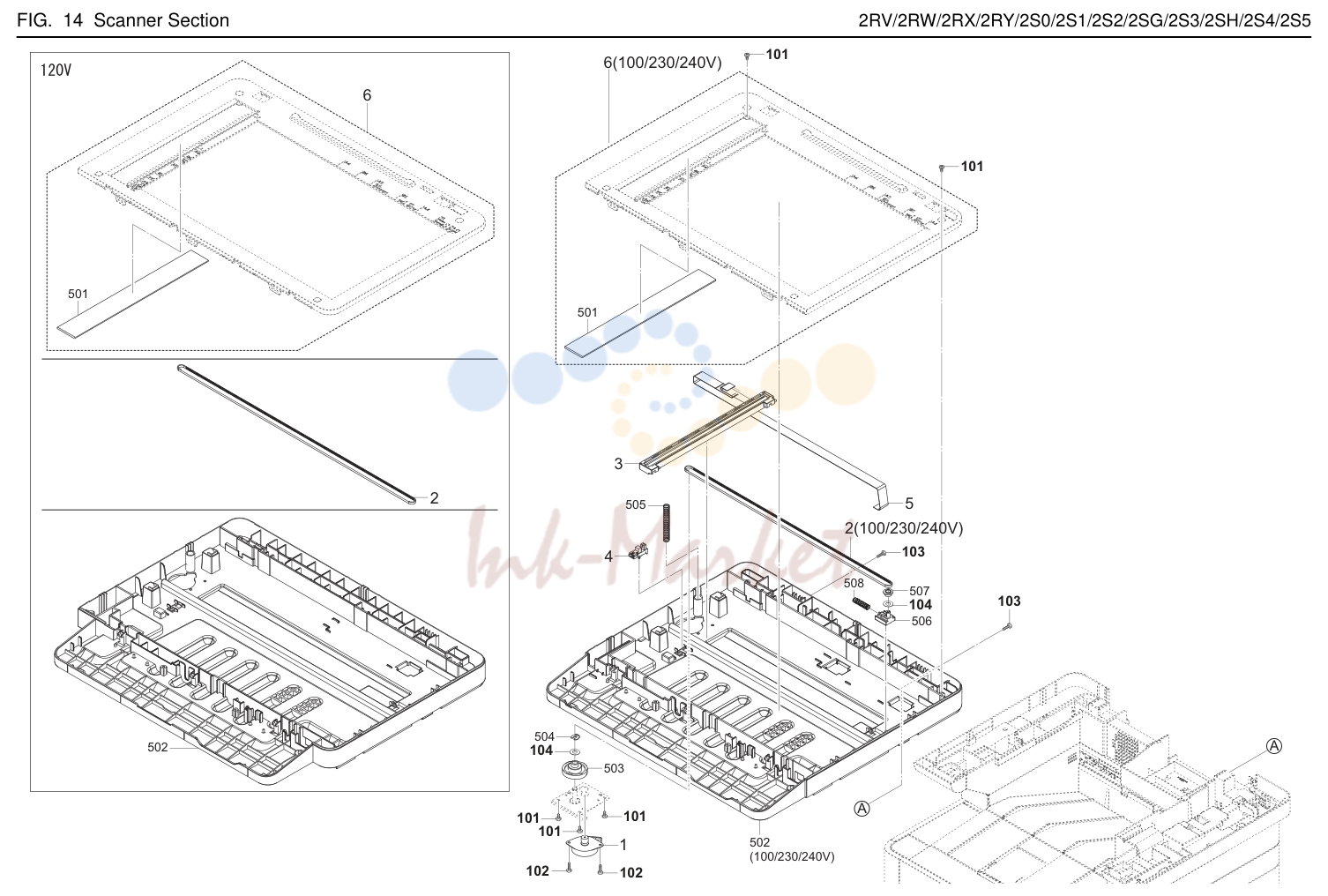

- 13. Laser Scanner Section

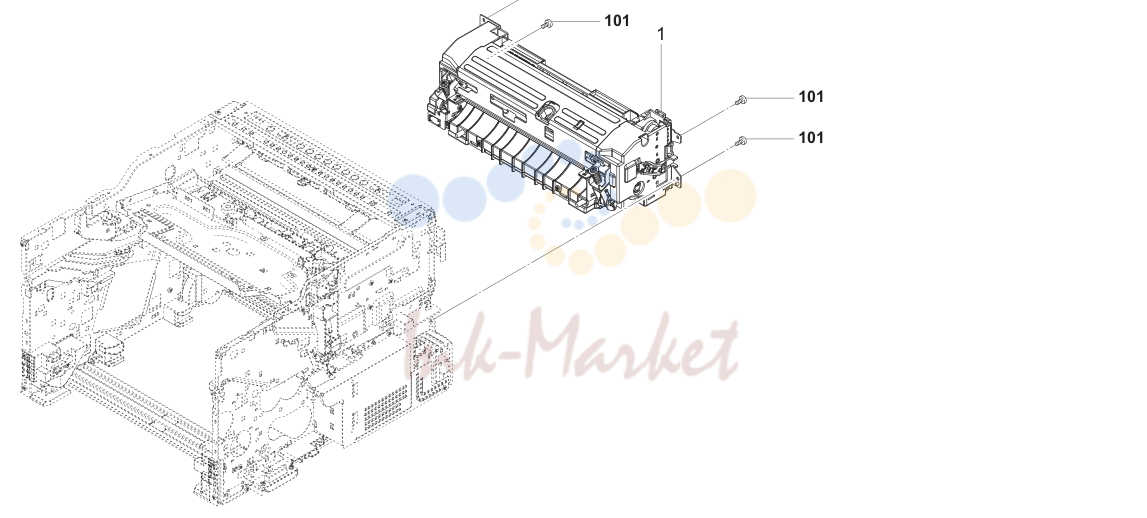

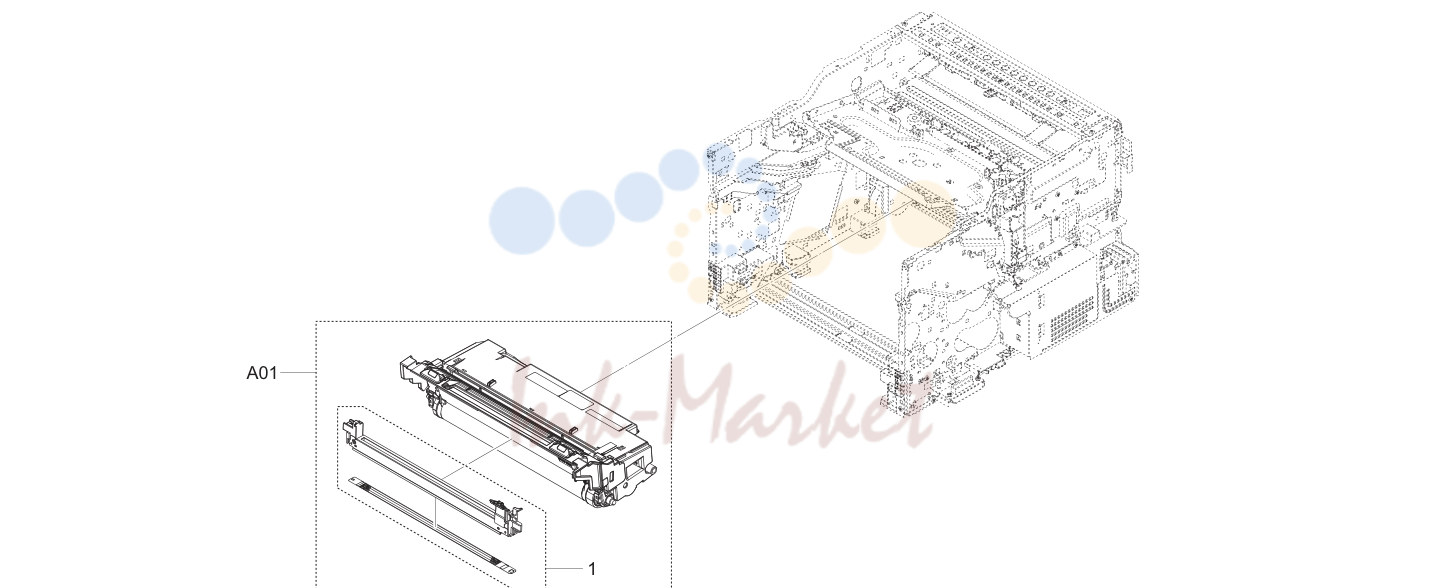

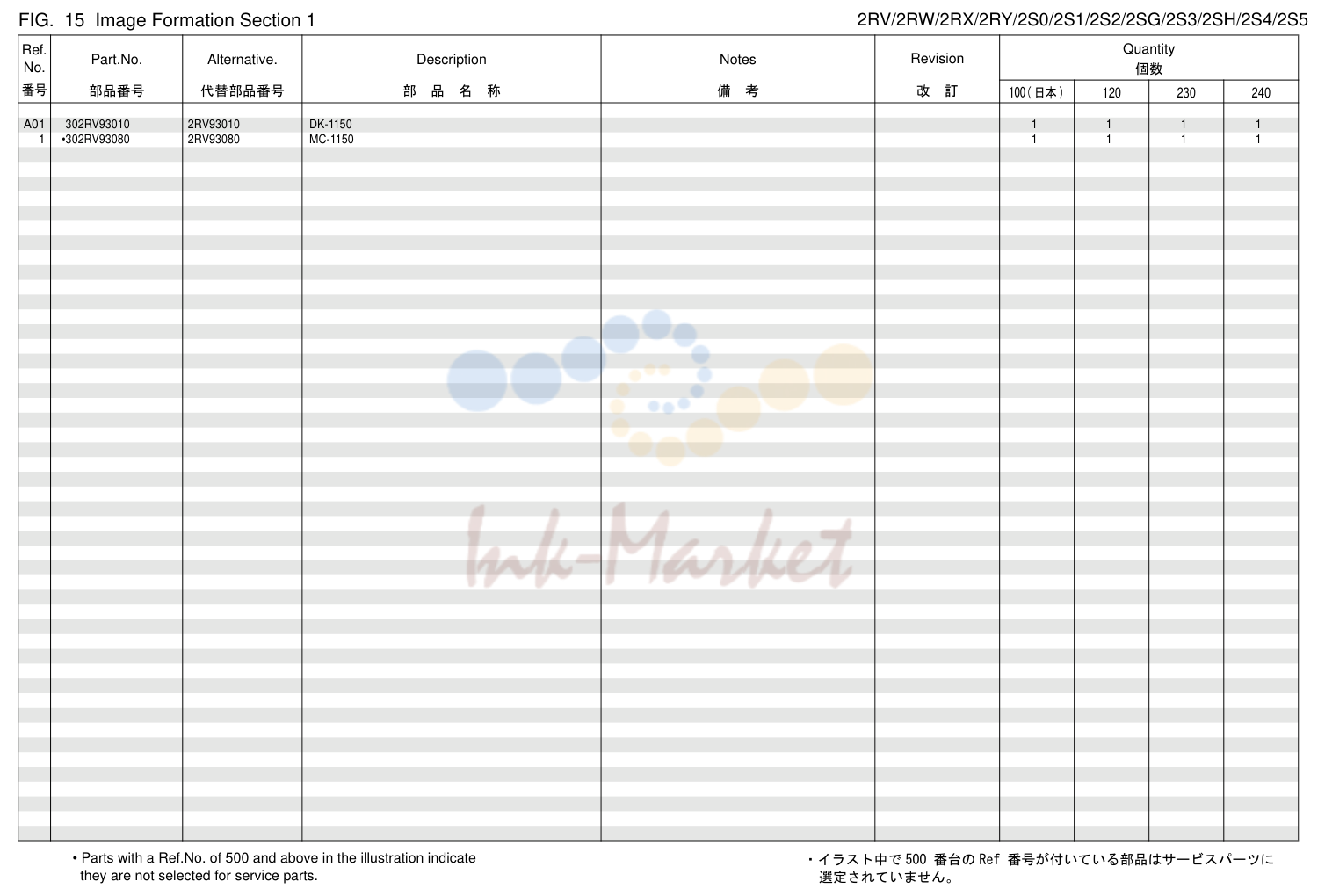

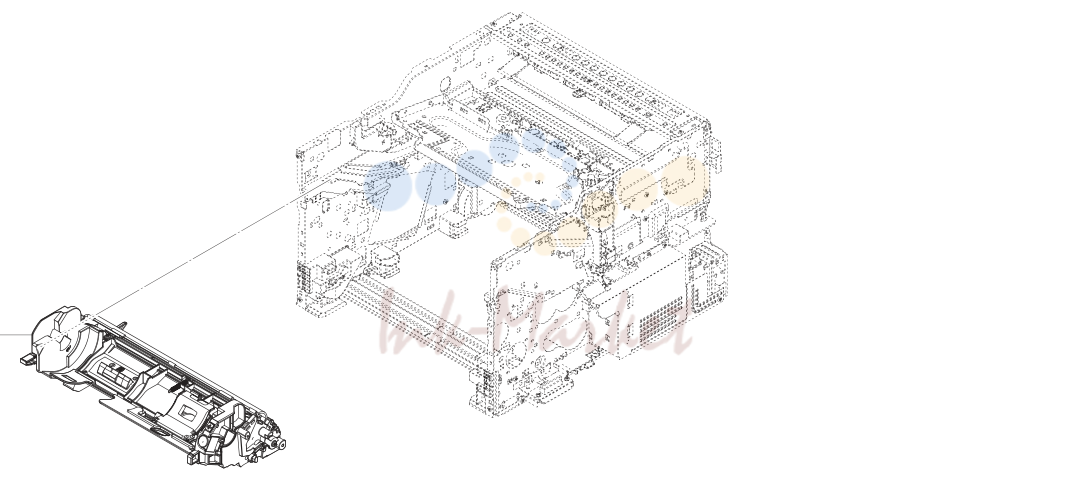

- 14. Image Formation Section 1

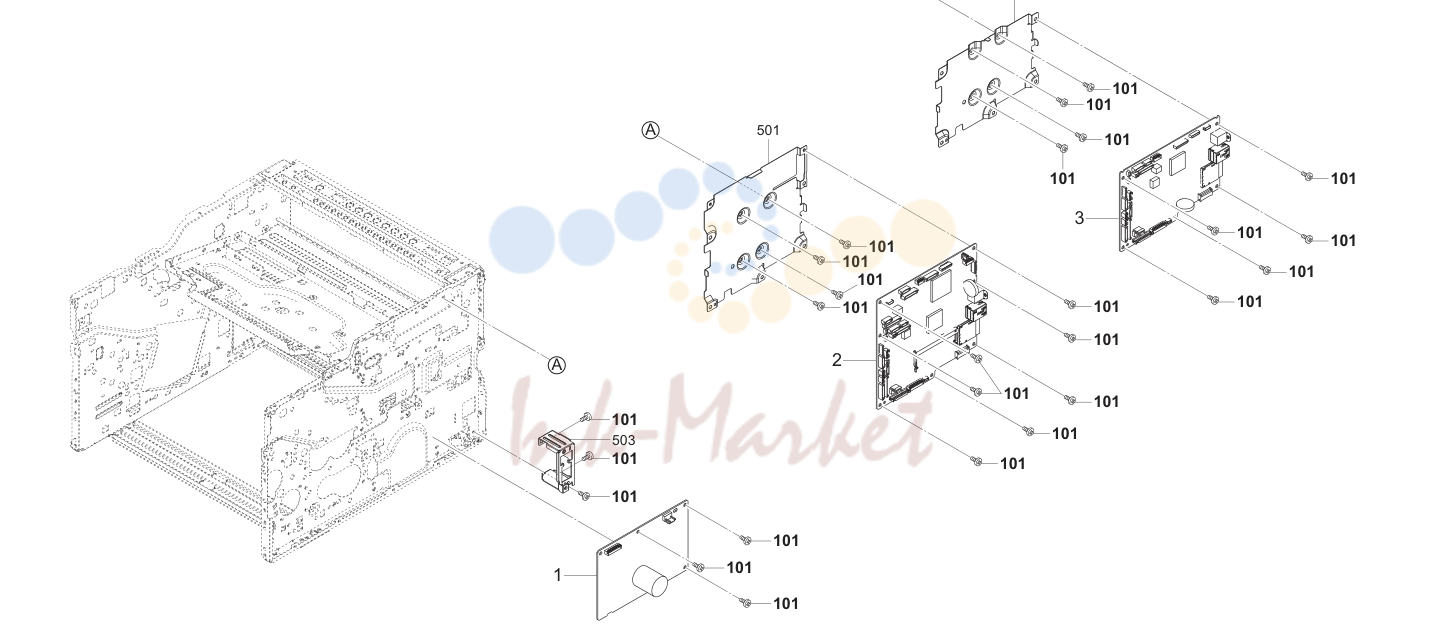

- 15. Electrical Components

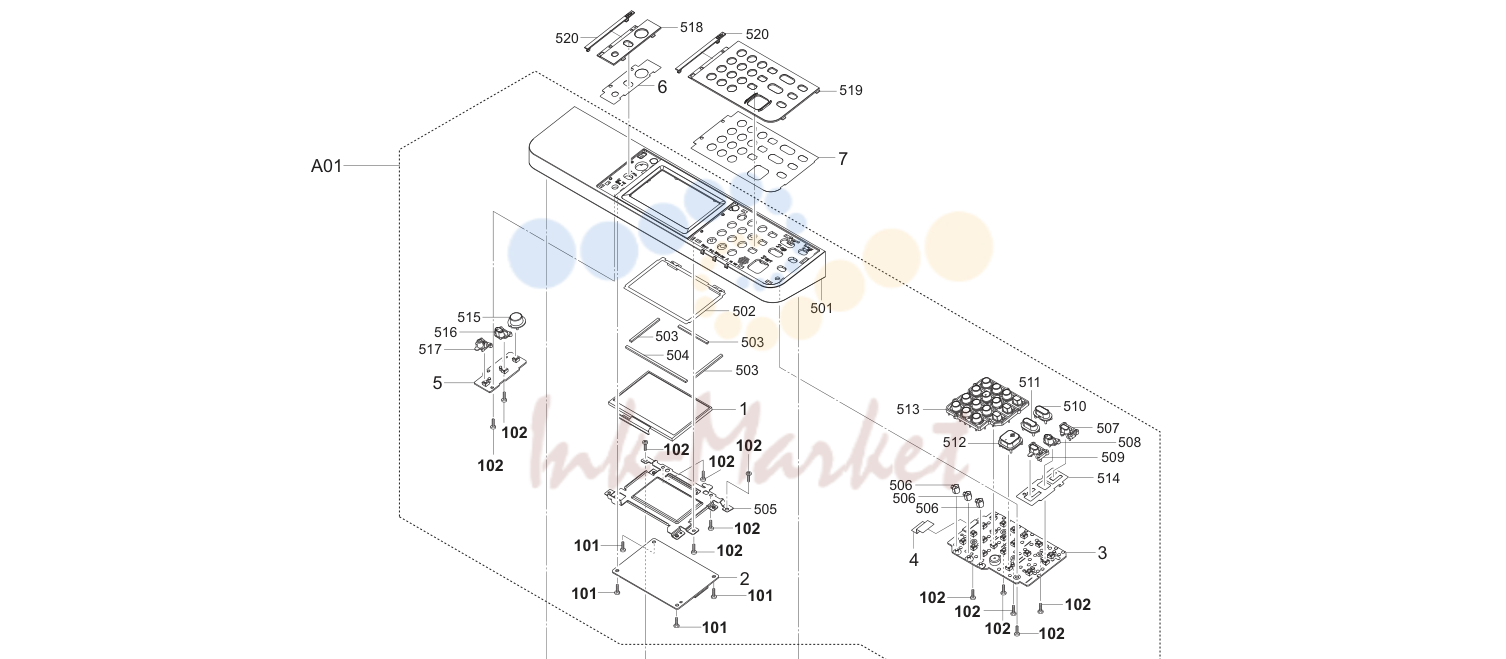

- 16. Operation Section 1 (MFP;35ppm(A4)(DF)/40ppm(A4),42ppm(Letter)(DF))

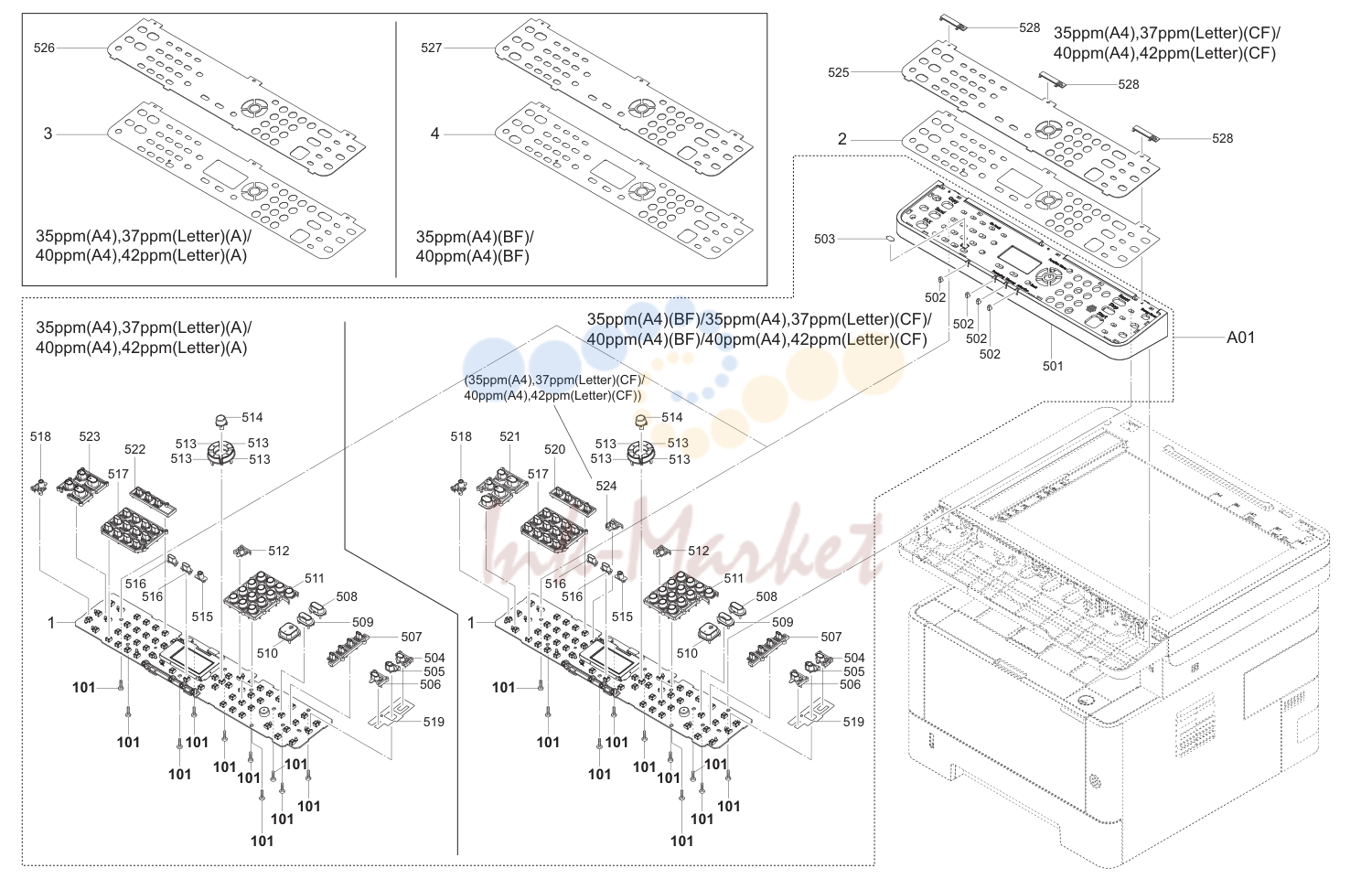

- 17. Operation Section 2 (MFP;35ppm(A4),37ppm(Letter)(A)/35ppm(A4)(BF)/

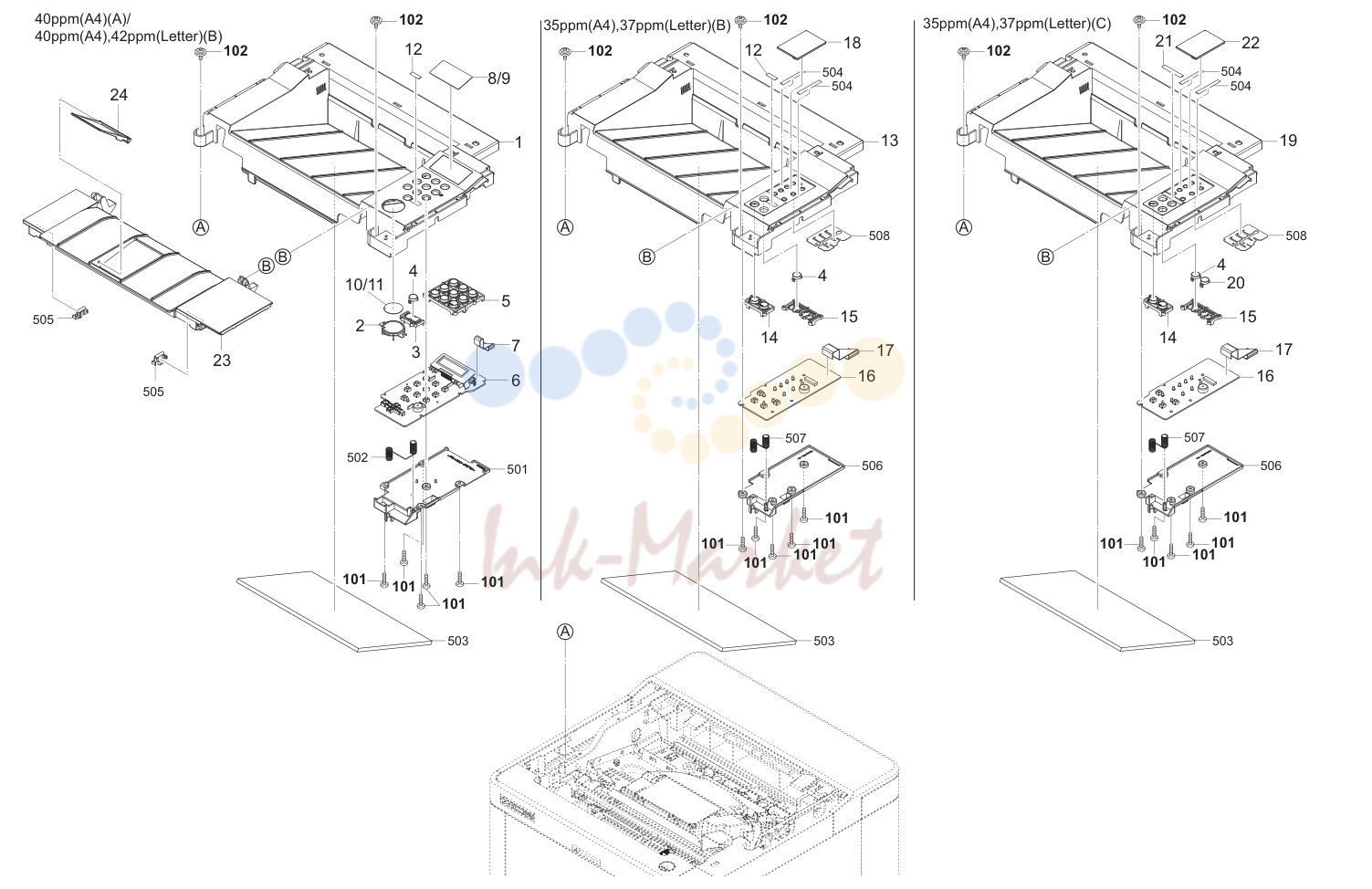

- 18. Operation Section 3 (PRINTER)

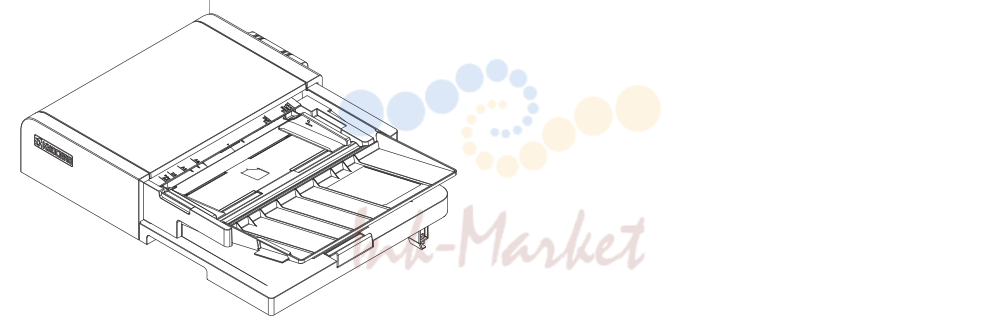

- 19. DP Unit

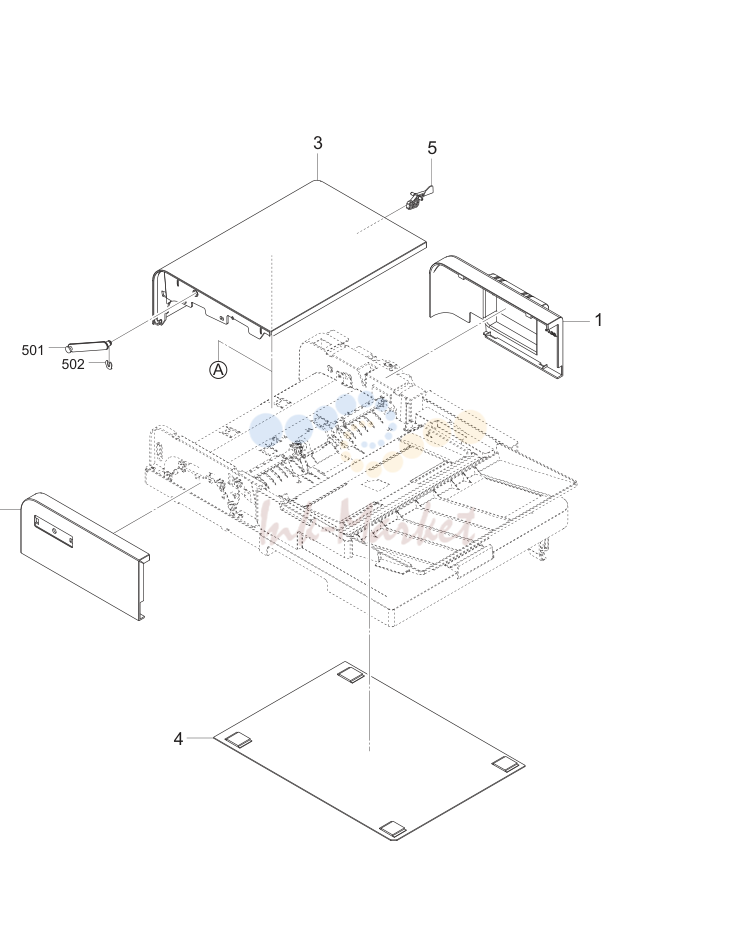

- 20. DP Covers

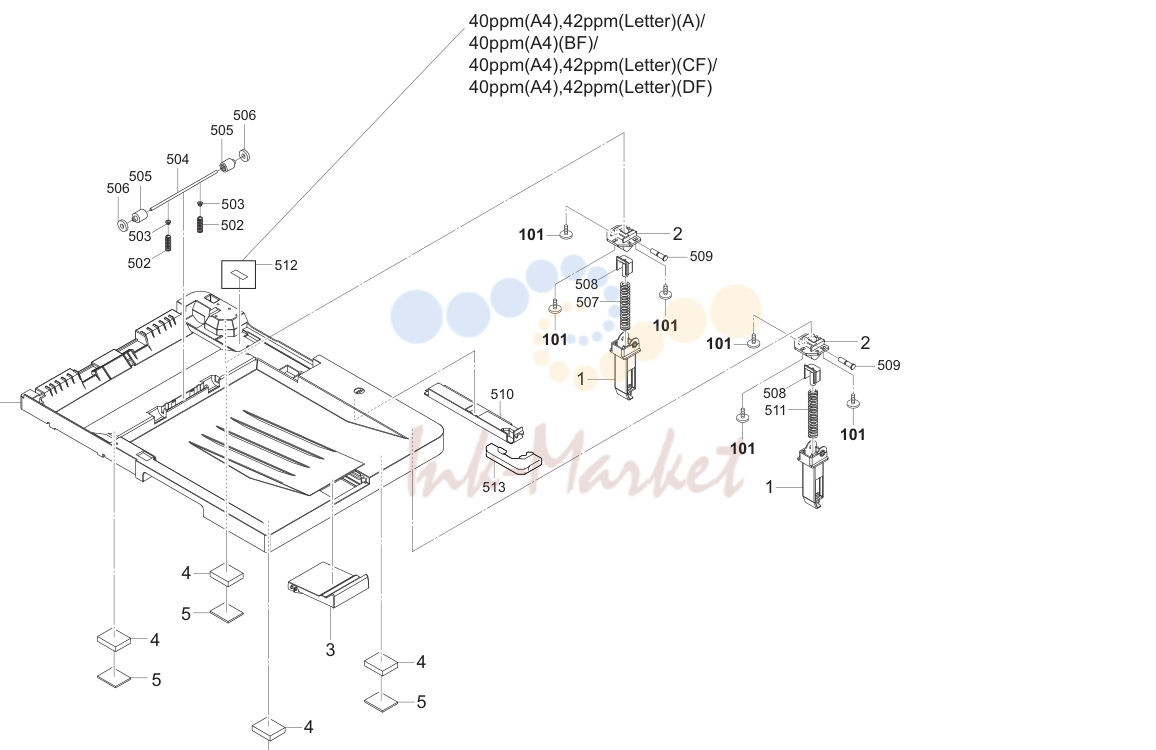

- 21. DP Frame

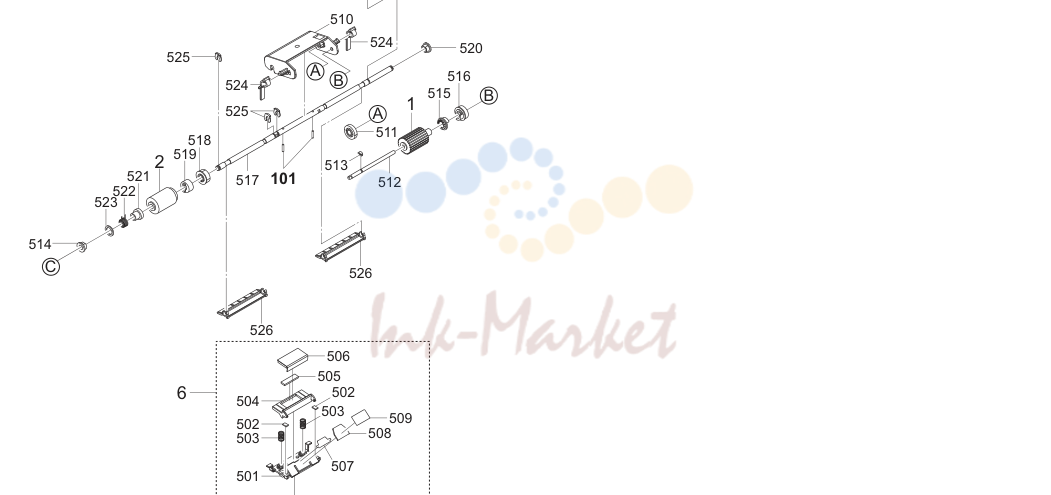

- 22. DP Paper Feed Section

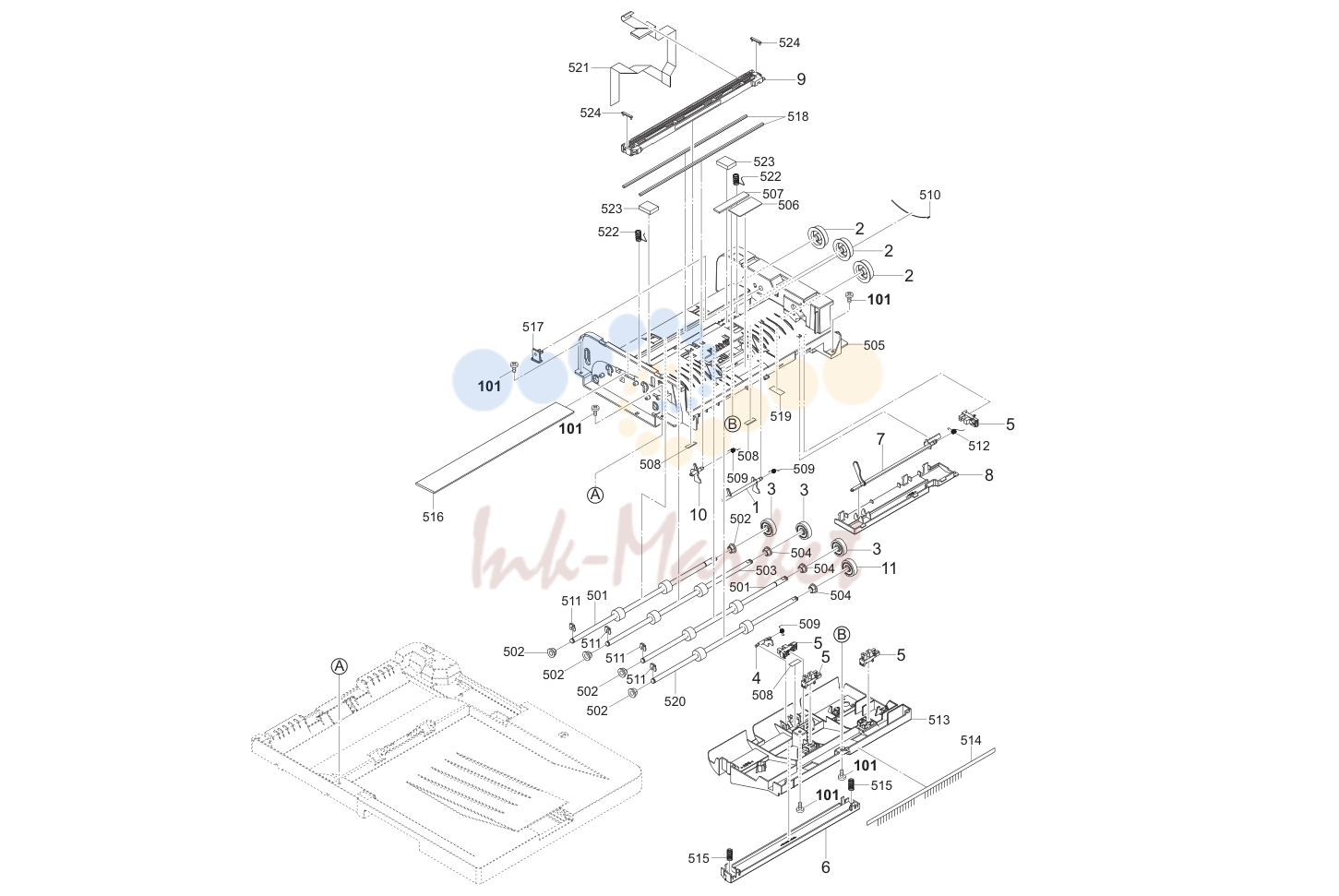

- 23. DP Conveying Section (40ppm(A4),42ppm(Letter)(A)/40ppm(A4)(BF)/

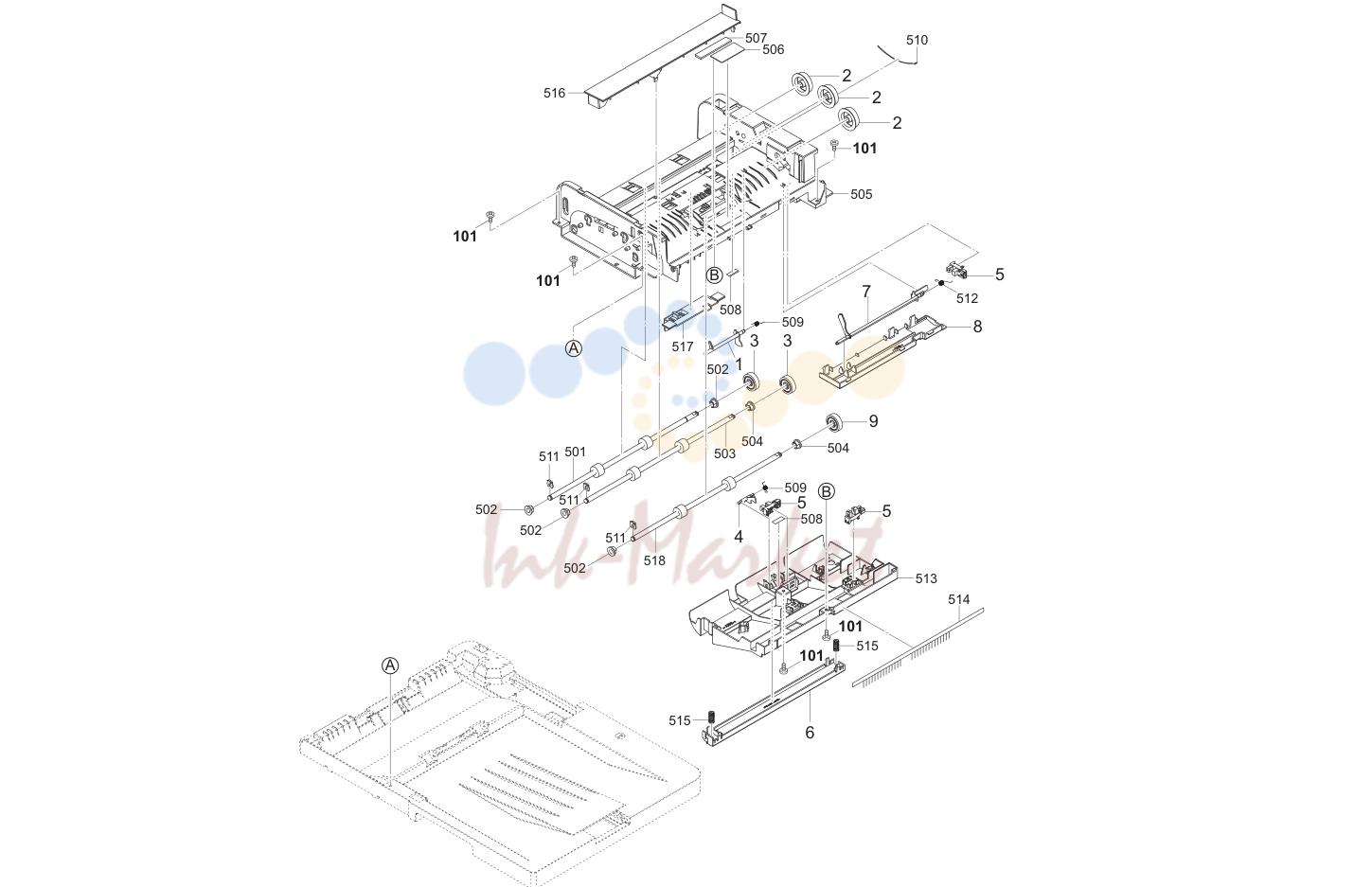

- 24. DP Conveying Section (35ppm(A4),37ppm(Letter)(A4)/35ppm(A4)(BF)/

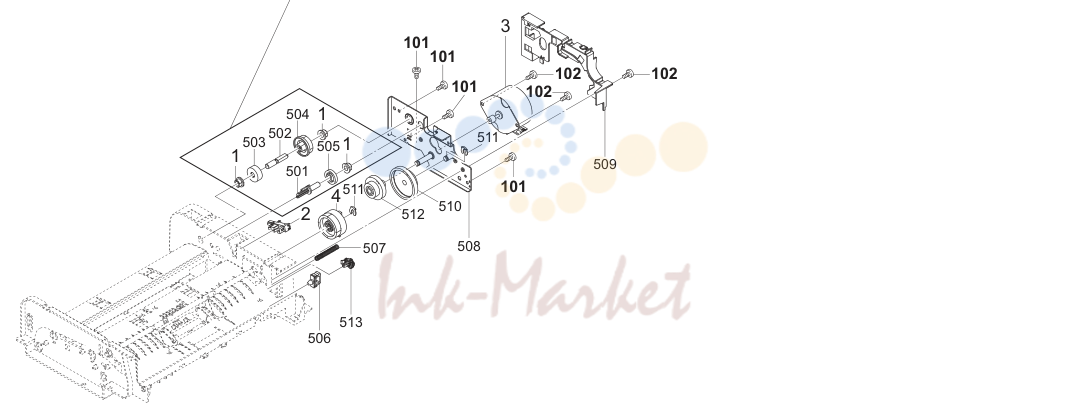

- 25. DP Drive Section
- 26. Wire Sections 1 (MFP 1)

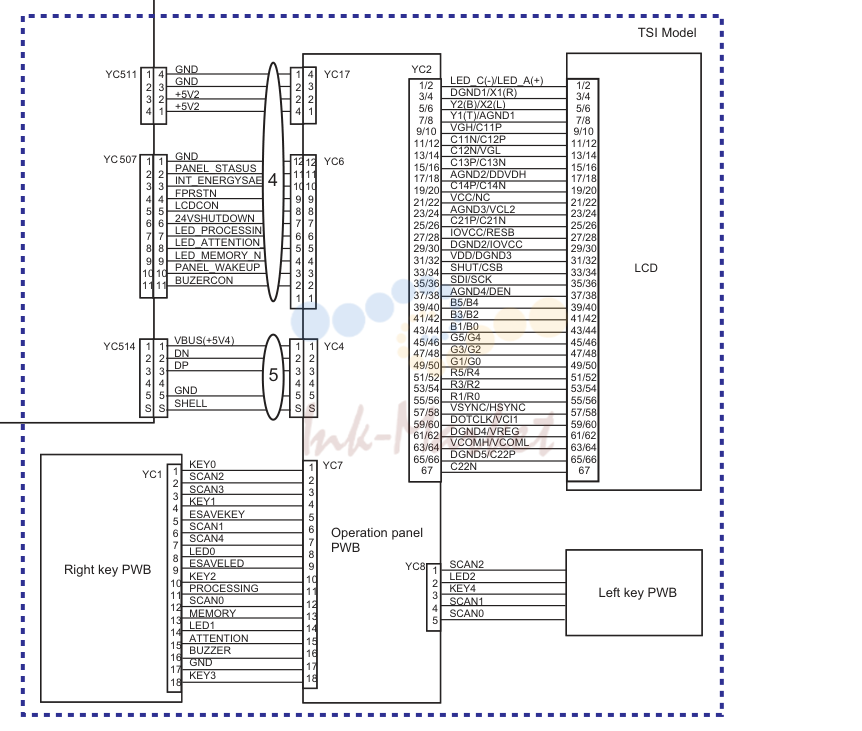

- 27. Wire Sections 2 (MFP 2)
- 28. Wire Sections 3 (MFP 3)
- 29. Wire Sections 4 (MFP 4)
- 30. Wire Sections 5 (PRINTER 1)
- 31. Wire Sections 6 (PRINTER 2)
- 32. Wire Sections 7 (PRINTER 3)
- 33. Accessories

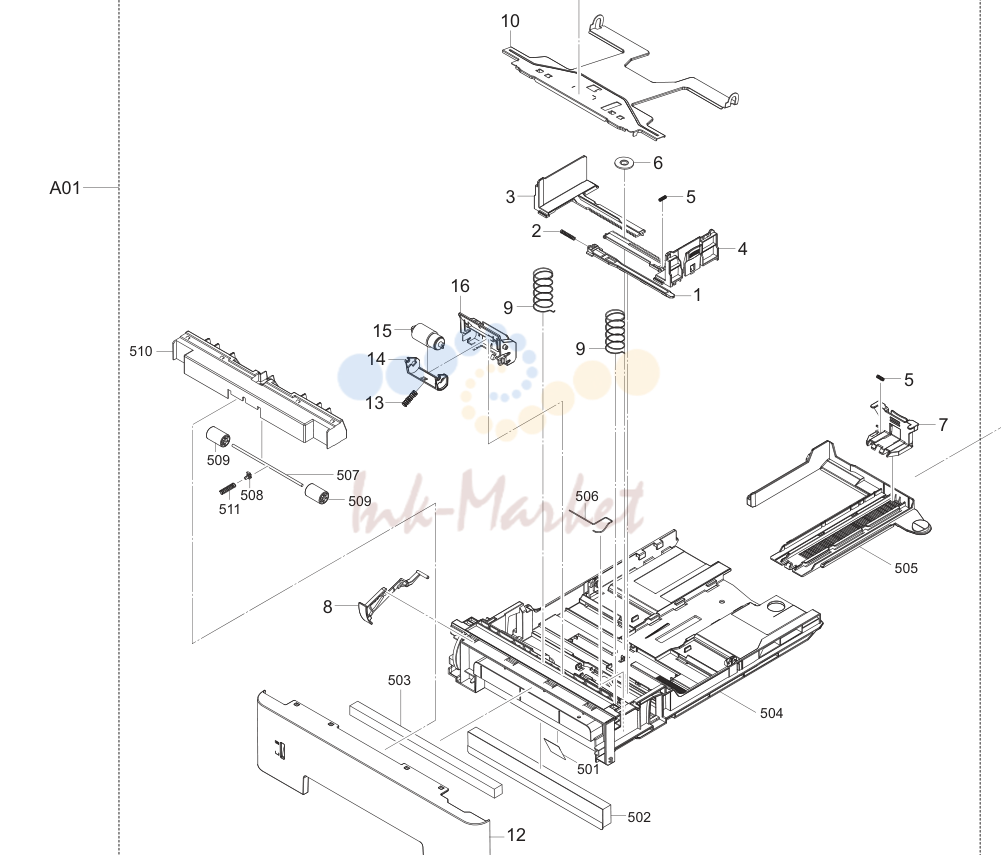

- 34. Paper Cassettes 3RA
- 35. Paper Feed Section 3RA
- 36. Wire Section 3RA

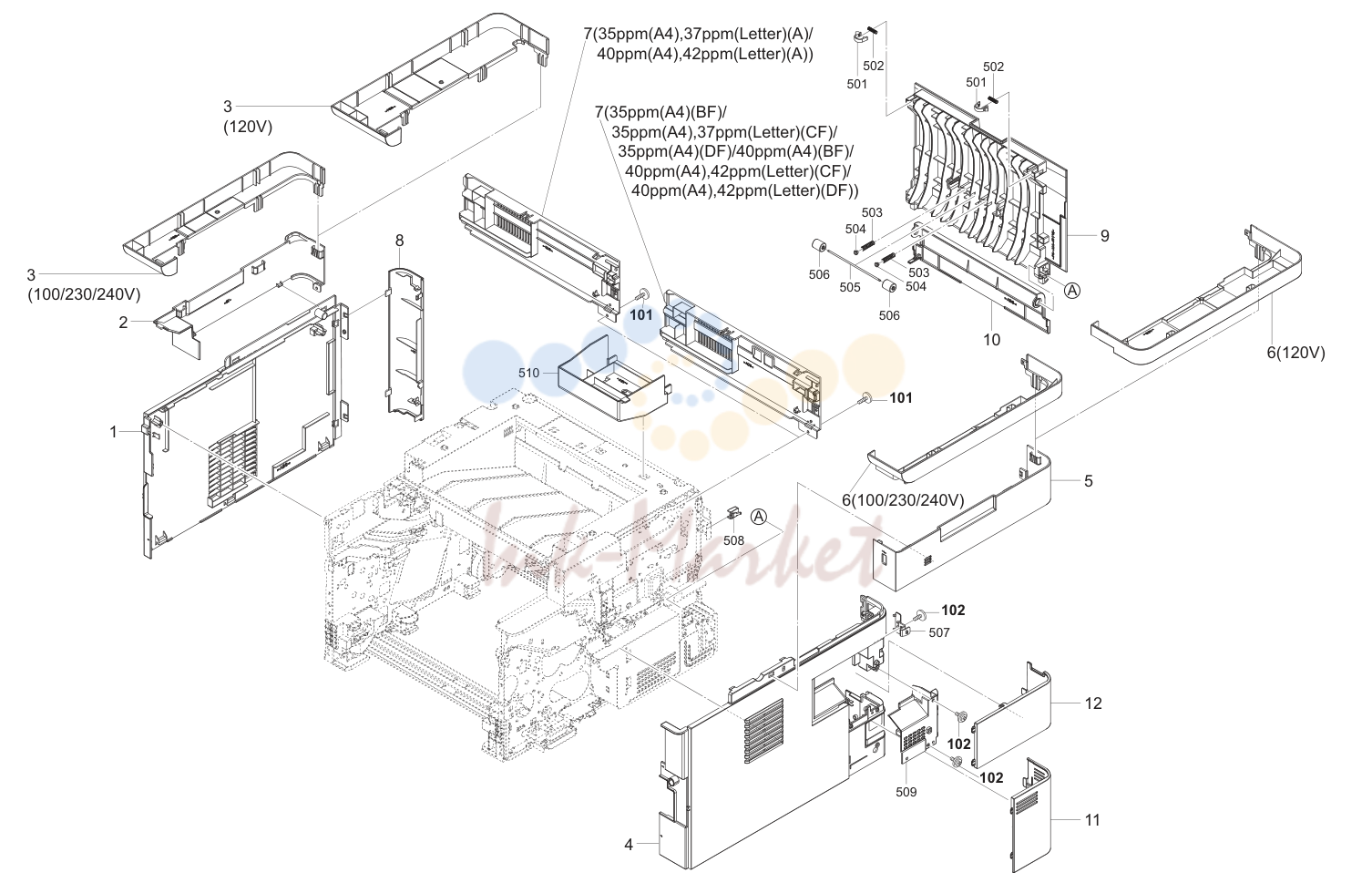

1. Covers (MFP)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302S004030 запросить цену → | 2S004030 | COVER LEFT |
| 2 | 302S004070 запросить цену → | 2S004070 | COVER LEFT UP |
| 3 | 302S004100 запросить цену → | 2S004100 | COVER ISU LEFT |
| 3 | 302S004170 запросить цену → | 2S004170 | COVER ISU LEFT LGL |
| 4 | 302S004040 ✓ в наличии | 2S004040 | COVER RIGHT |
| 5 | 302S004080 запросить цену → | 2S004080 | COVER RIGHT UP |
| 6 | 302S004110 запросить цену → | 2S004110 | COVER ISU RIGHT |
| 6 | 302S004180 запросить цену → | 2S004180 | COVER ISU RIGHT LGL |
| 7 | 302S004090 запросить цену → | 2S004090 | COVER REAR UP 35ppm(A4),37ppm(Letter)(A)/40ppm(A4),42ppm(Let- |
| 7 | 302S404020 запросить цену → | 2S404020 | COVER REAR UP FAX 35ppm(A4)(BF)/35ppm(A4),37ppm(Letter)(CF)/ |
| 8 | 302RV04080 ✓ в наличии | 2RV04080 | COVER LEFT REAR |
| 9 | 302RV28090 ✓ в наличии | 2RV28090 | COVER REAR |
| 10 | 302RV28110 запросить цену → | 2RV28110 | COVER CASSETTE REAR |
| 11 | 302S004210 ✓ в наличии | 2S004210 | COVER RIGHT REAR |
| 12 | 302S004200 ✓ в наличии | 2S004200 | COVER DIMM |
| 101 | 7BB607310H запросить цену → | BB106860 | +TP-CUP M SCREW 3X10 R |
| 102 | 7BB202308H запросить цену → | BB105690 | +TP-FLAT T.T P SCREW 3X8 |

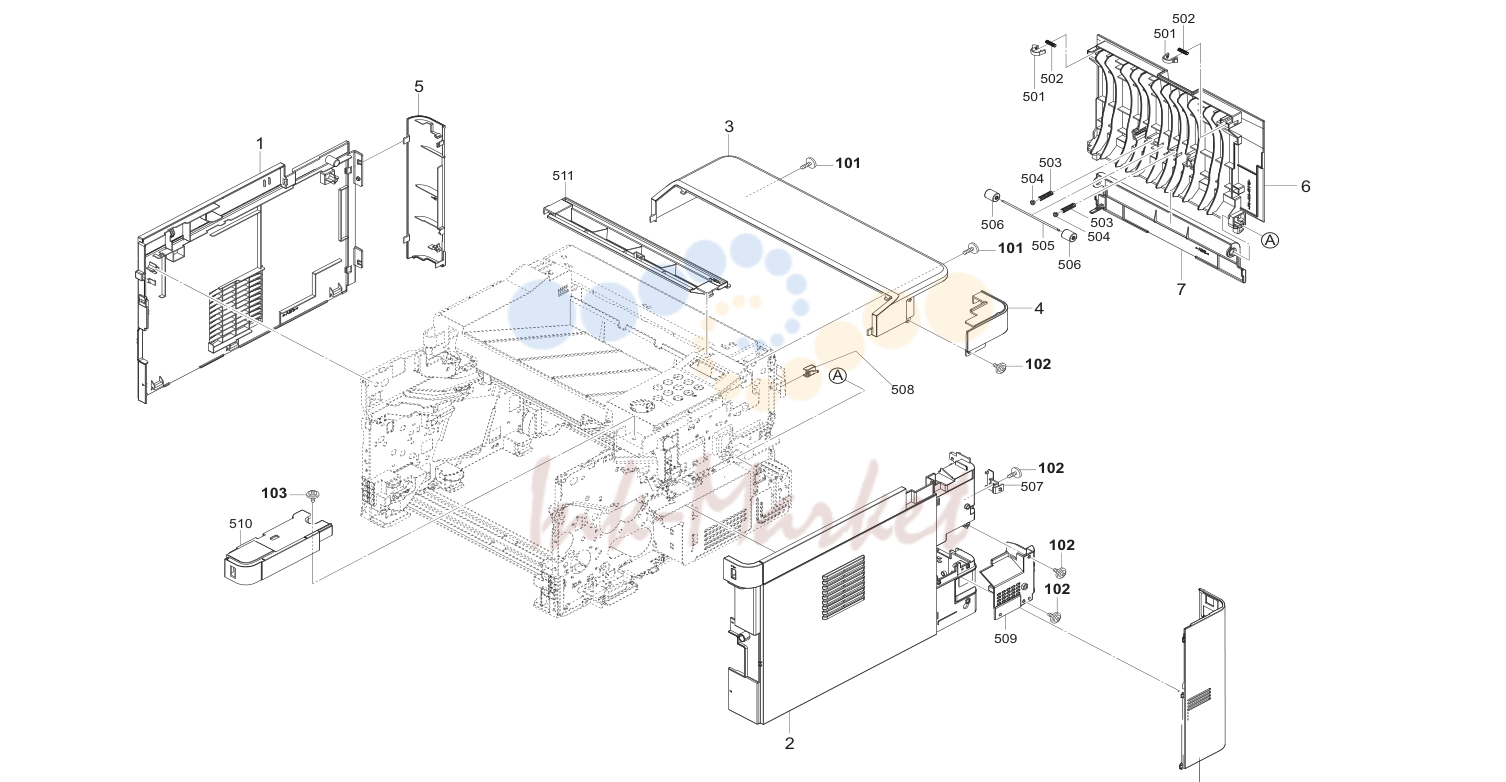

2. Covers (PRINTER)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302RV04030 запросить цену → | 2RV04030 | COVER LEFT |
| 2 | 302RV04040 запросить цену → | 2RV04040 | COVER RIGHT |
| 3 | 302RV04070 запросить цену → | 2RV04070 | COVER TOP REAR |
| 4 | 302RV04100 запросить цену → | 2RV04100 | COVER WIFI |
| 5 | 302RV04080 ✓ в наличии | 2RV04080 | COVER LEFT REAR |
| 6 | 302RV28090 ✓ в наличии | 2RV28090 | COVER REAR |
| 7 | 302RV28110 запросить цену → | 2RV28110 | COVER CASSETTE REAR |
| 8 | 302RV04060 запросить цену → | 2RV04060 | COVER RIGHT REAR |
| 101 | 7BB607310H запросить цену → | BB106860 | +TP-CUP M SCREW 3X10 R |
| 102 | 7BB202308H запросить цену → | BB105690 | +TP-FLAT T.T P SCREW 3X8 |
| 103 | 7BB282308H запросить цену → | BB111240 | +TP-FLAT T.T P SCREW 3X8(BLACK) |

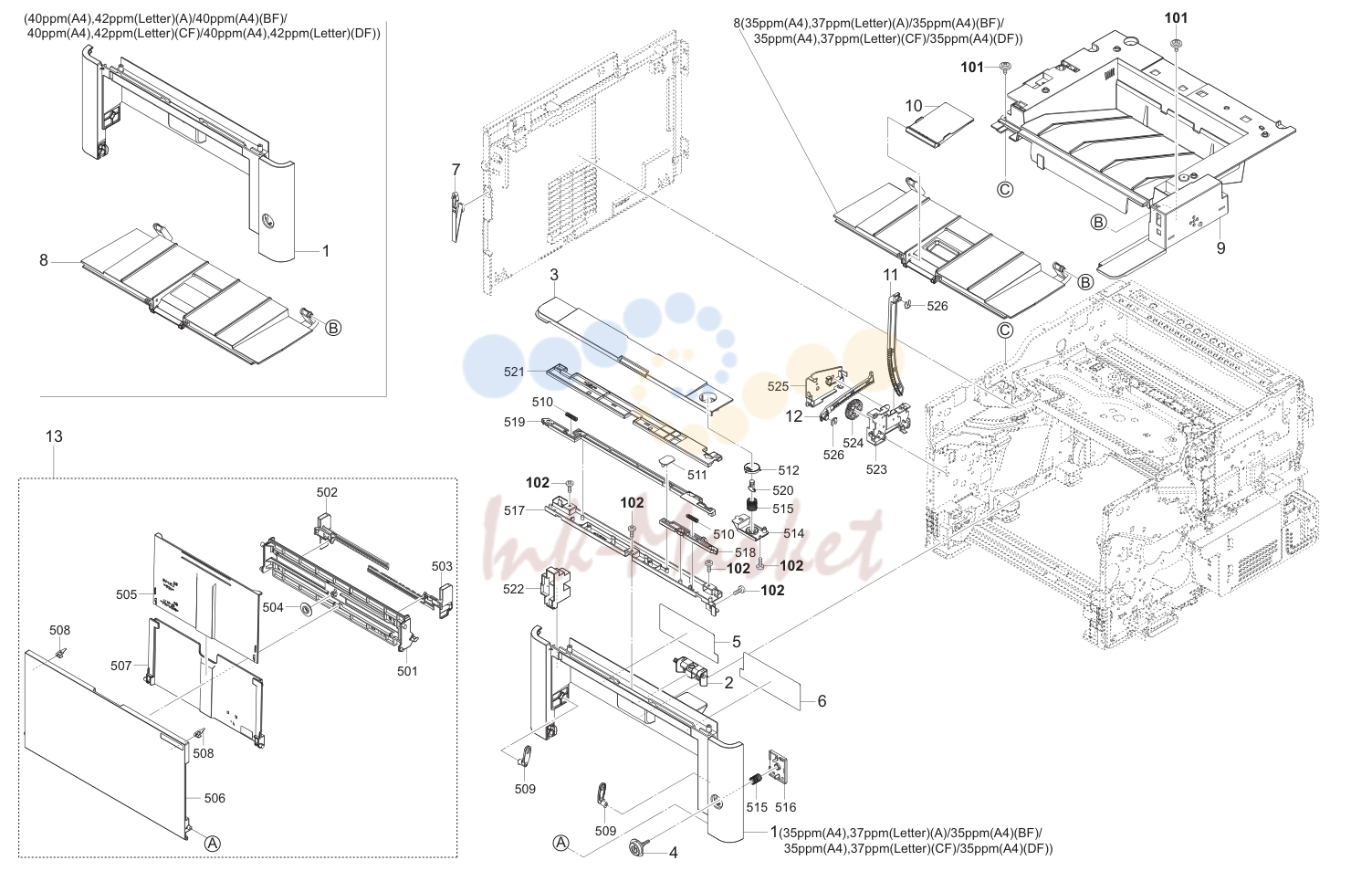

3. Front Covers (MFP)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302S004050 запросить цену → | 2S004050 | COVER FRONT 35ppm(A4),37ppm(Letter)(A)/35ppm(A4)(BF)/ |
| 1 | 302S404060 ✓ в наличии | 2S404060 | COVER FRONT 40ppm(A4),42ppm(Letter)(A)/40ppm(A4)(BF)/ |
| 2 | 302RV04160 запросить цену → | 2RV04160 | LEVER CONTAINER |
| 3 | 302S004060 запросить цену → | 2S004060 | COVER FRONT UP |
| 4 | 302RV04150 запросить цену → | 2RV04150 | KEY POWER |
| 5 | 302RV34070 запросить цену → | 2RV34070 | LABEL JAM OPERATION |
| 6 | 302RV34080 запросить цену → | 2RV34080 | LABEL CONTAINER OPERATION |
| 7 | 302RV04370 запросить цену → | 2RV04370 | STRAP COVER FRONT |
| 8 | 302S004020 запросить цену → | 2S004020 | LID TOP 35ppm(A4),37ppm(Letter)(A)/35ppm(A4)(BF)/ |
| 8 | 302S404010 запросить цену → | 2S404010 | LID TOP 40ppm(A4),42ppm(Letter)(A)/40ppm(A4)(BF)/ |
| 9 | 302S004010 запросить цену → | 2S004010 | COVER TOP |
| 10 | 302RV04220 ✓ в наличии | 2RV04220 | STOPPER |
| 11 | 302S002030 запросить цену → | 2S002030 | RACK LID |
| 12 | 302RV02420 запросить цену → | 2RV02420 | RACK FRONT |
| 13 | 302RV94010 ✓ в наличии | 2RV94010 | PARTS TRAY MPF ASSY SP |
| 101 | 7BB782308H запросить цену → | BB111300 | +TP-FLAT T.T P SCREW 3X8(BLACK) |
| 102 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |

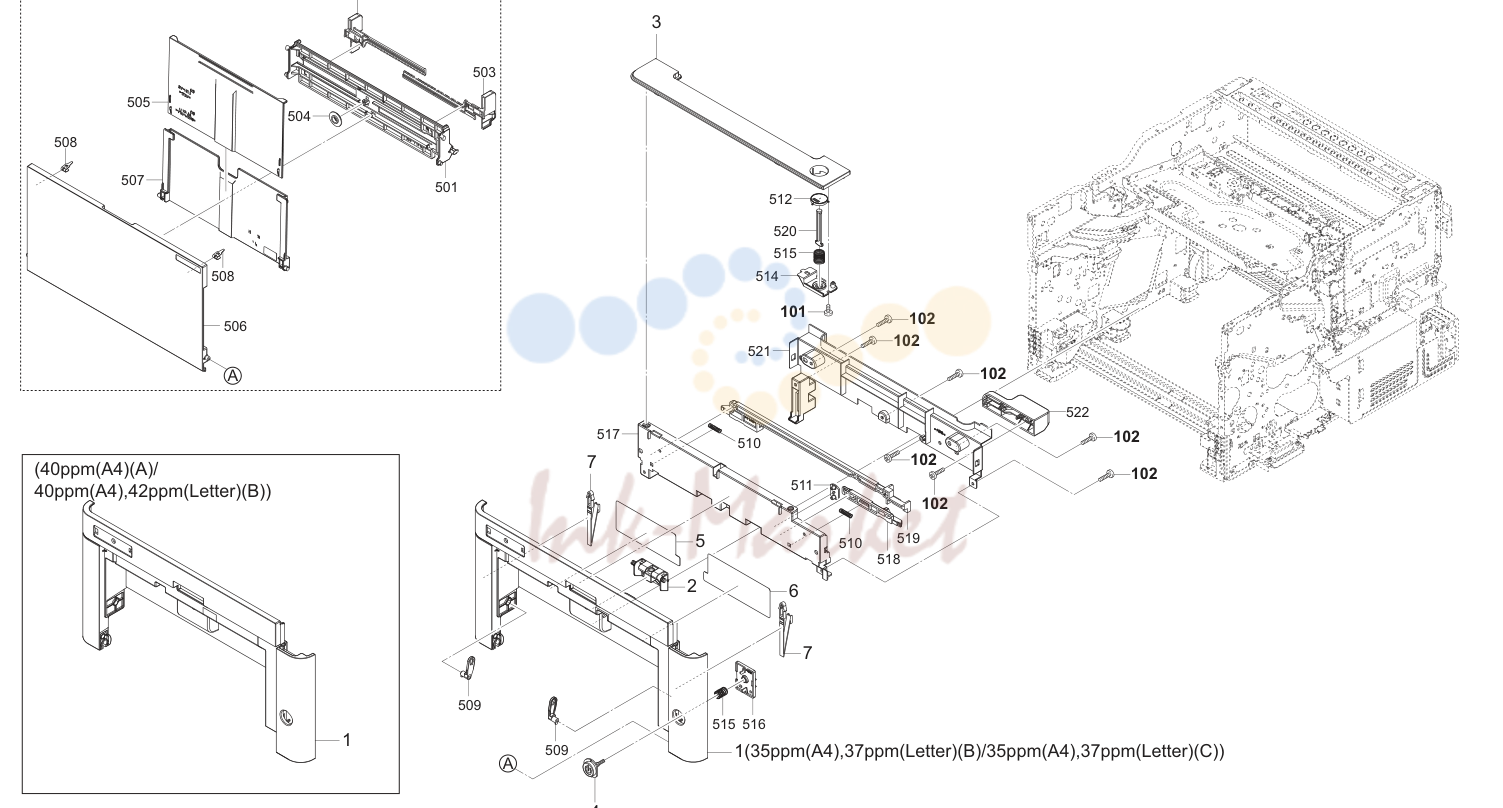

4. Front Covers (PRINTER)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302RV04050 ✓ в наличии | 2RV04050 | COVER FRONT 35ppm(A4),37ppm(Letter)(B)/35ppm(A4),37ppm(Let- |
| 1 | 302RX04020 ✓ в наличии | 2RX04020 | COVER FRONT 40ppm(A4)(A)/40ppm(A4),42ppm(Letter)(B) 1:Others |
| 2 | 302RV04160 запросить цену → | 2RV04160 | LEVER CONTAINER |
| 3 | 302RV04130 запросить цену → | 2RV04130 | COVER FRONT UP |
| 4 | 302RV04150 запросить цену → | 2RV04150 | KEY POWER |
| 5 | 302RV34070 запросить цену → | 2RV34070 | LABEL JAM OPERATION |
| 6 | 302RV34080 запросить цену → | 2RV34080 | LABEL CONTAINER OPERATION |
| 7 | 302RV04370 запросить цену → | 2RV04370 | STRAP COVER FRONT |
| 8 | 302RV94010 ✓ в наличии | 2RV94010 | PARTS TRAY MPF ASSY SP |
| 101 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |
| 102 | 7BB200312H запросить цену → | BB105680 | +BIND T.T P SCREW 3X12 |

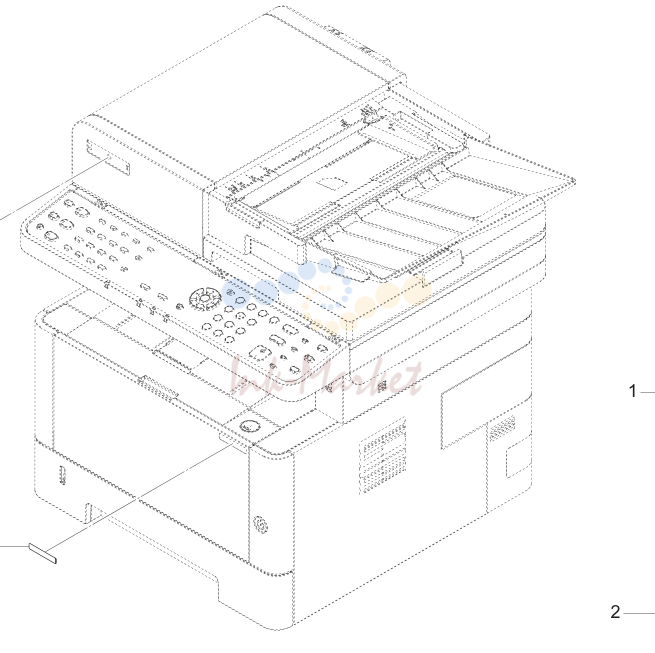

5. Labels
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302S018490 запросить цену → | 2S018490 | EMBLEM |
| 2 | 302RV34010 запросить цену → | 2RV34010 | EMBLEM MACHINE NUMBER 35ppm(A4),37ppm(Letter)(B) |
| 2 | 302RW34020 запросить цену → | 2RW34020 | EMBLEM MACHINE NUMBER 35ppm(A4),37ppm(Letter)(C) |
| 2 | 302RX34010 запросить цену → | 2RX34010 | EMBLEM MACHINE NUMBER 40ppm(A4)(A) |
| 2 | 302RY34010 запросить цену → | 2RY34010 | EMBLEM MACHINE NUMBER 40ppm(A4),42ppm(Letter)(B) |
| 2 | 302S034010 запросить цену → | 2S034010 | EMBLEM MACHINE NUMBER 35ppm(A4),37ppm(Letter)(A) |
| 2 | 302S134010 запросить цену → | 2S134010 | EMBLEM MACHINE NUMBER 35ppm(A4)(BF) |
| 2 | 302S234010 запросить цену → | 2S234010 | EMBLEM MACHINE NUMBER 35ppm(A4),37ppm(Letter)(CF) |
| 2 | 302SG34010 запросить цену → | 2SG34010 | EMBLEM MACHINE NUMBER 35ppm(A4)(DF) |
| 2 | 302S334010 запросить цену → | 2S334010 | EMBLEM MACHINE NUMBER 40ppm(A4),42ppm(Letter)(A) |
| 2 | 302SH34010 запросить цену → | 2SH34010 | EMBLEM MACHINE NUMBER 40ppm(A4)(BF) |
| 2 | 302S434010 запросить цену → | 2S434010 | EMBLEM MACHINE NUMBER 40ppm(A4),42ppm(Letter)(CF) |
| 2 | 302S534010 запросить цену → | 2S534010 | EMBLEM MACHINE NUMBER 40ppm(A4),42ppm(Letter)(DF) |

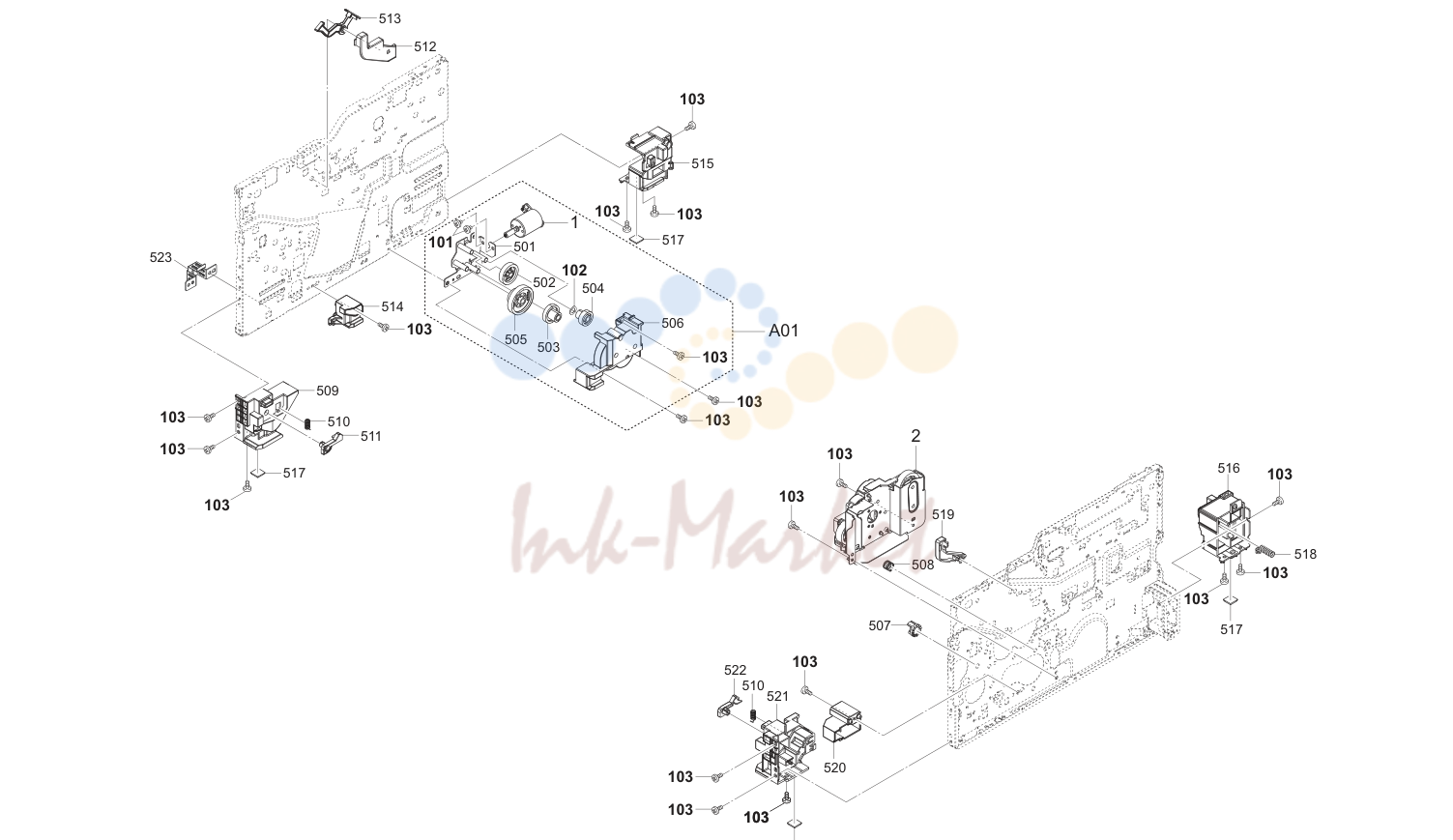

6. Frame 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | •302RV94180 2RV94180 PARTS DC MOTOR ASSY SP | ||
| 2 | 302RV94020 ✓ в наличии | 2RV94020 | PARTS PLATE DRIVE FUSER ASSY SP |
| 101 | 7BB000303H запросить цену → | BB107000 | +BIND M SCREW 3X3 |
| 102 | 7BC74064B015H01 запросить цену → | BC119100 | WAVE WASHER M6.4X11X0.15T |
| 103 | 7BB700308H запросить цену → | BB105600 | +BIND T.T S SCREW 3X8 SR |
7. Frame 2 (MFP)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 102 | 35ppm(A4),37ppm(Letter)(CF)/ | ||
| 8 | 40ppm(A4),42ppm(Letter)(CF)/ | ||
| 524 | 40ppm(A4),42ppm(Letter)(DF) | ||
| 6 | 3 35ppm(A4)(DF)/40pm(A4)(BF)/ | ||
| 1 | 302RV94140 ✓ в наличии | 2RV94140 | PARTS PWB ASSY FULL SENSOR SP |
| 2 | 302RH94110 ✓ в наличии | 2RH94110 | PARTS THERMOPILE ASSY SP |
| 3 | 302RV94110 ✓ в наличии | 2RV94110 | PARTS PWB ERASER ASSY SP |
| 4 | 302RV94150 ✓ в наличии | 2RV94150 | PARTS PWB THERMISTOR ASSY SP |
| 5 | 7SM010104+++H01 SM055200 SW.MICRO | ||
| 6 | 302M294130 ✓ в наличии | 2M294130 | PARTS PWB ASSY THERMISTOR SP |
| 7 | 302NG94220 ✓ в наличии | 2NG94220 | PARTS FAN MOTOR SP |
| 8 | 302S004130 запросить цену → | 2S004130 | STAY JOINT ISU L |
| 9 | 302S004140 запросить цену → | 2S004140 | STAY JOINT ISU R |
| 10 | 302ND94790 ✓ в наличии | 2ND94790 | PARTS SPEAKER SP 35ppm(A4)(BF)/35ppm(A4),37ppm(Letter)(CF)/ |
| 11 | 303PA94011 ✓ в наличии | 3PA94011 | PARTS FAX UNIT E SP 35ppm(A4)(BF)/35ppm(A4)(DF)/40ppm(A4)(BF)/ |
| 11 | 302R794340 запросить цену → | 2R794340 | PARTS FAX UNIT U SP 35ppm(A4),37ppm(Letter)(CF)/40ppm(A4),42ppm(Let- |
| 11 | 302R794330 запросить цену → | 2R794330 | PARTS FAX UNIT J SP 40ppm(A4),42ppm(Letter)(CF)/40ppm(A4),42ppm(Let- |
| 101 | 7BB202308H запросить цену → | BB105690 | +TP-FLAT T.T P SCREW 3X8 |
| 102 | 7BB700308H запросить цену → | BB105600 | +BIND T.T S SCREW 3X8 SR |
| 103 | 7BB782308H запросить цену → | BB111300 | +TP-FLAT T.T P SCREW 3X8(BLACK) |
| 104 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |

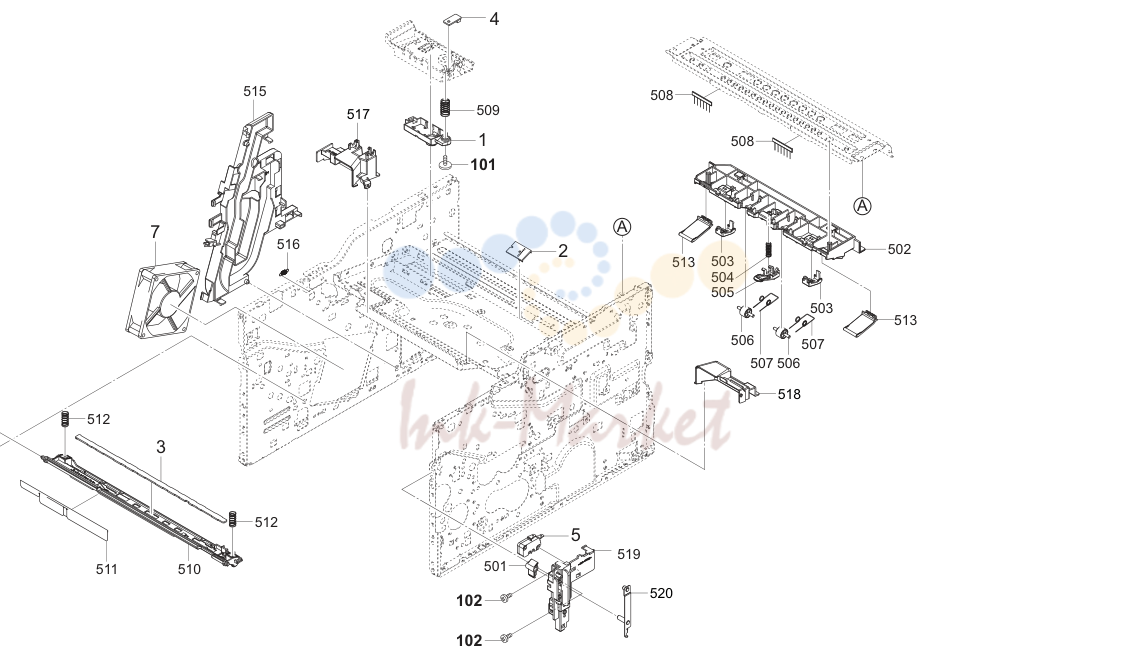

8. Frame 3 (PRINTER)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302RV94140 ✓ в наличии | 2RV94140 | PARTS PWB ASSY FULL SENSOR SP |
| 2 | 302RH94110 ✓ в наличии | 2RH94110 | PARTS THERMOPILE ASSY SP |
| 3 | 302RV94110 ✓ в наличии | 2RV94110 | PARTS PWB ERASER ASSY SP |
| 4 | 302RV94150 ✓ в наличии | 2RV94150 | PARTS PWB THERMISTOR ASSY SP |
| 5 | 7SM010104+++H01 SM055200 SW.MICRO | ||
| 6 | 302M294130 ✓ в наличии | 2M294130 | PARTS PWB ASSY THERMISTOR SP |
| 7 | 302NG94220 ✓ в наличии | 2NG94220 | PARTS FAN MOTOR SP |
| 101 | 7BB202308H запросить цену → | BB105690 | +TP-FLAT T.T P SCREW 3X8 |
| 102 | 7BB700308H запросить цену → | BB105600 | +BIND T.T S SCREW 3X8 SR |

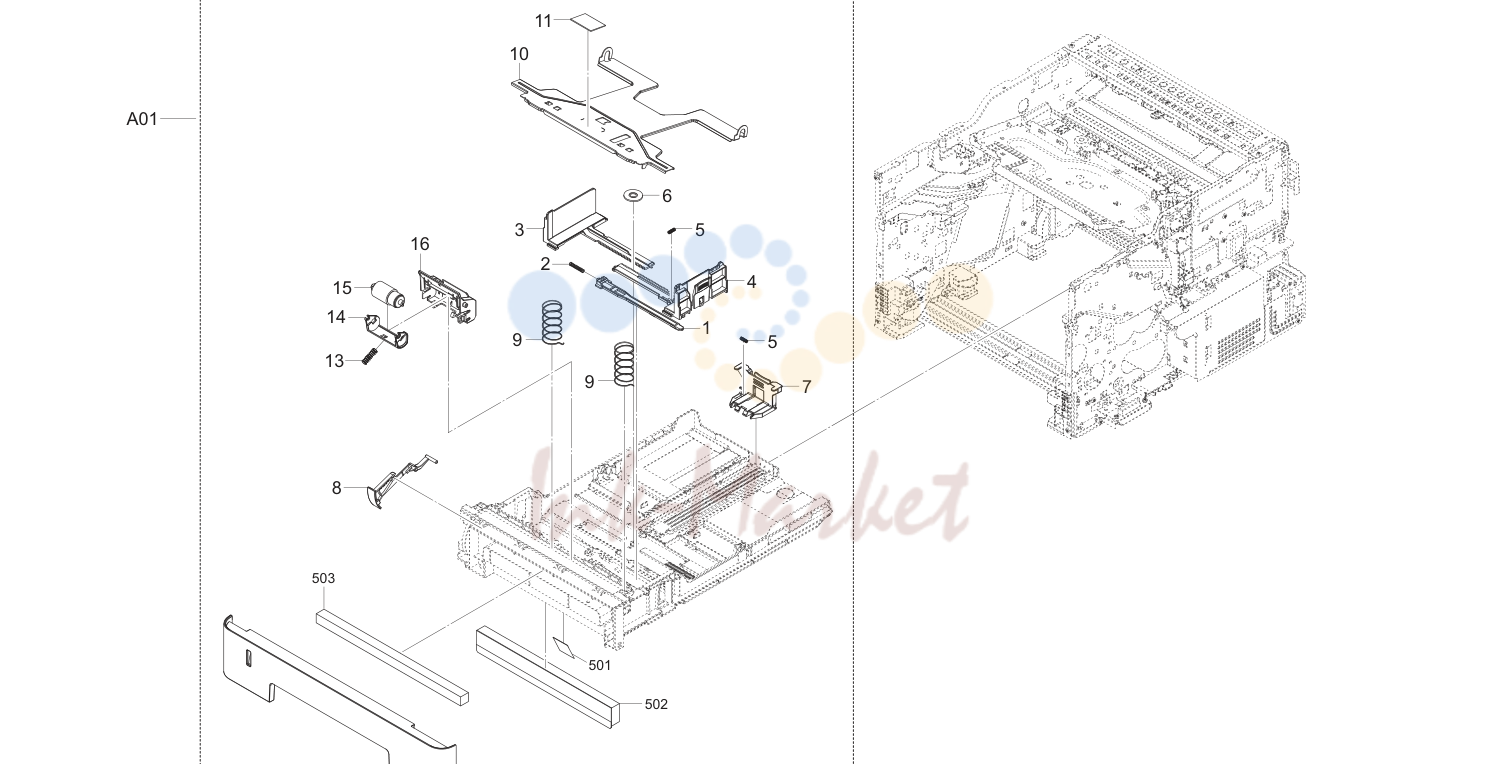

9. Paper Cassette
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | •302RV09150 2RV09150 LOCK BOTTOM | ||
| 2 | •302RV09180 2RV09180 SPRING LOCK BOTTOM | ||
| 3 | •302RV09080 2RV09080 CURSOR LEFT | ||
| 4 | •302RV09090 2RV09090 CURSOR RIGHT | ||
| 5 | •3V2BS06100 2BS06100 SPRING END /3070P319 A4 | ||
| 6 | •5MVG127DN071 2A807050 GEAR CASSETTE | ||
| 7 | •302RV09100 2RV09100 CURSOR END | ||
| 8 | •302RV09140 2RV09140 PAPER INDICATOR | ||
| 9 | •302RV09050 2RV09050 SPRING BOTTOM | ||
| 10 | •302RV09040 2RV09040 PLATE BOTTOM | ||
| 11 | •302F909210 2F909210 PAD BOTTOM | ||
| 12 | •302RV09030 2RV09030 COVER CASSETTE | ||
| 13 | •302RV09130 2RV09130 SPRING RETARD | ||
| 14 | •302RV09120 2RV09120 HOLDER RETARD | ||
| 15 | •302F909171 2F909171 RETARD ROLLER ASSY | ||
| 16 | •302RV09110 2RV09110 GUIDE RETARD |
10. Paper Feed Section 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | •302HS06090 2HS06090 GEAR Z22S FEED | ||
| 2 | •302HN06080 2HN06080 PULLEY PICKUP ASSY | ||
| 3 | •302F906230 2F906230 PULLEY FEED ASSY | ||
| 4 | 5MVM273DB005 запросить цену → | 2A820100 | PULLEY EXIT /A-49 FUSER A3 |
| 5 | 302RV94230 ✓ в наличии | 2RV94230 | PARTS ROLLER MIDDLE SP |
| 6 | 302RV06040 ✓ в наличии | 2RV06040 | SHAFT FEED R |
| 7 | 302P794010 ✓ в наличии | 2P794010 | PARTS SENSOR OPT. SP |
| 8 | 302HS06071 ✓ в наличии | 2HS06071 | ACTUATOR EMPTY B |
| 9 | 302RV06080 ✓ в наличии | 2RV06080 | ACTUATOR EMPTY A |
| 10 | 302RV08060 ✓ в наличии | 2RV08060 | GEAR Z14S |
| 11 | 302RV08010 запросить цену → | 2RV08010 | FRAME MPF |
| 12 | 302F908340 запросить цену → | 2F908340 | LOCK DLP |
| 13 | 302RV94160 запросить цену → | 2RV94160 | PARTS PWB CONTAINER CONNECT ASSY SP |
| 14 | 302RV94170 ✓ в наличии | 2RV94170 | PARTS PWB ASSY EMPTY SENSOR SP |
| 15 | 302LV08180 ✓ в наличии | 2LV08180 | ACTUATOR MPF |
| 16 | 302LV08201 ✓ в наличии | 2LV08201 | SPRING ACTUATOR MPF |
| 17 | 302HS08260 ✓ в наличии | 2HS08260 | ROLLER M/P ASSY |
| 18 | 302RV08070 ✓ в наличии | 2RV08070 | SHAFT FEED MPF |
| 101 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |
| 102 | 7BB202308H запросить цену → | BB105690 | +TP-FLAT T.T P SCREW 3X8 |

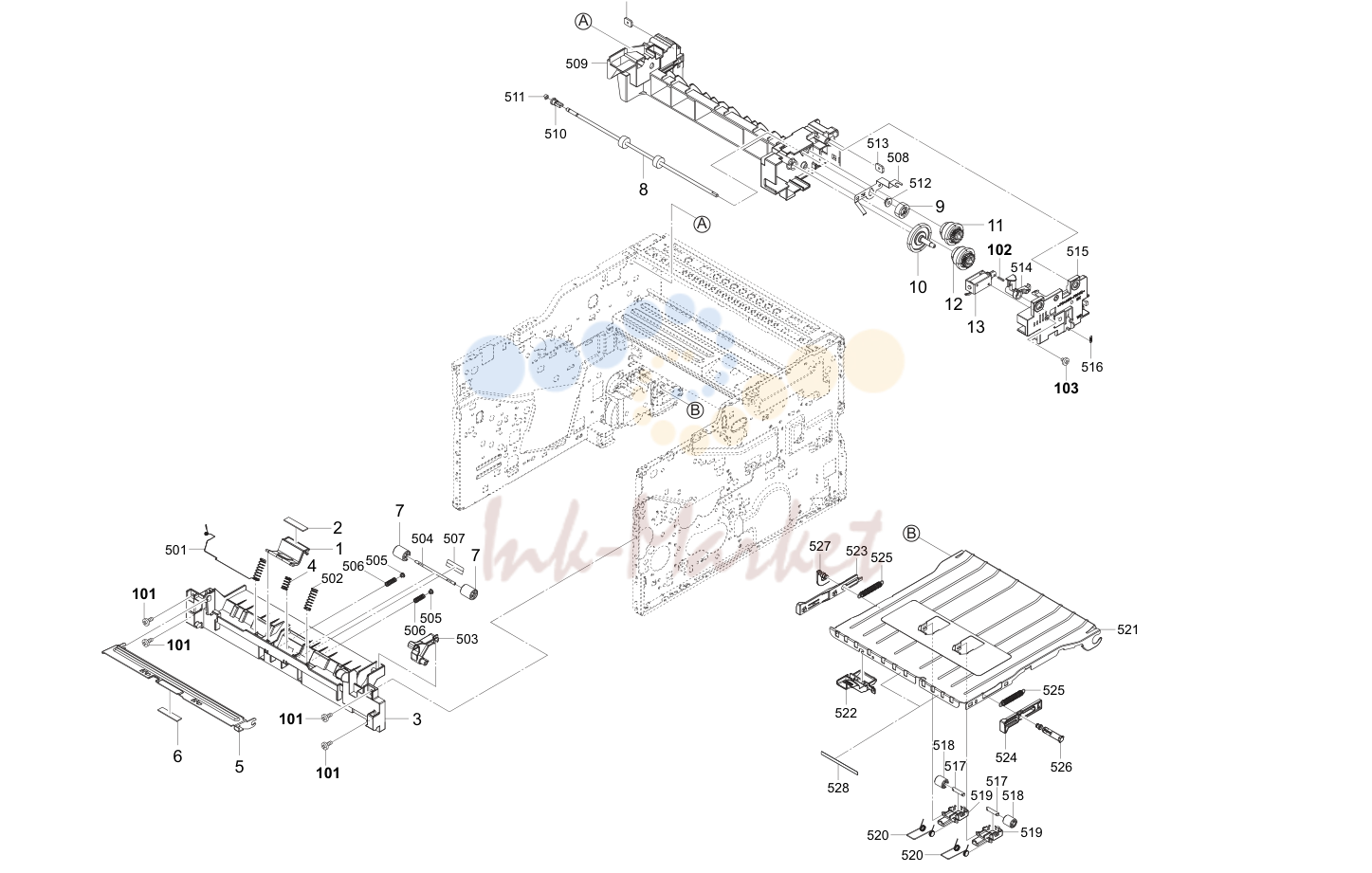

11. Paper Feed Section 2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 3V2LV08070 ✓ в наличии | 2LV08070 | HOLDER SEPARATION MPF |
| 2 | 302R708310 ✓ в наличии | 2R708310 | PAD SEPARATION |
| 3 | 302RV08021 ✓ в наличии | 2RV08021 | GUIDE TURN MPF 1:Design-chg. |
| 4 | 302LV08110 запросить цену → | 2LV08110 | SPRING SEPARATION MPF |
| 5 | 302LV08080 ✓ в наличии | 2LV08080 | PLATE BOTTOM MPF |
| 6 | 302F908310 ✓ в наличии | 2F908310 | PAD FRICTION MPF |
| 7 | 302F929260 ✓ в наличии | 2F929260 | PULLEY DU LOW |
| 8 | 302RV94260 запросить цену → | 2RV94260 | PARTS ROLLER FD UP SP |
| 9 | 302RV28130 ✓ в наличии | 2RV28130 | GEAR Z21S |
| 10 | 302M331100 ✓ в наличии | 2M331100 | GEAR Z45S |
| 11 | 302RV94060 ✓ в наличии | 2RV94060 | PARTS GEAR YUUSEI B ASSY SP |
| 12 | 302RV94050 ✓ в наличии | 2RV94050 | PARTS GEAR YUUSEI A ASSY SP |
| 13 | 302HN44150 ✓ в наличии | 2HN44150 | SOLENOID FD ASSY |
| 101 | 7BB700308H запросить цену → | BB105600 | +BIND T.T S SCREW 3X8 SR |
| 102 | 7BP00251200JH01 запросить цену → | BP145780 | SPRING PIN 2.5X12 |
| 103 | 7BB000304H запросить цену → | BB105720 | +BIND M SCREW 3X4 |
12. Paper Conveying Section
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302RV24330 запросить цену → | 2RV24330 | SPRING ACTUATOR REGIST |
| 2 | 302RV24080 ✓ в наличии | 2RV24080 | ACTUATOR REGIST |
| 3 | 302RV24460 ✓ в наличии | 2RV24460 | BUSH DU |
| 4 | 302RV94270 ✓ в наличии | 2RV94270 | PARTS ROLLER DU SP |
| 5 | 3V2K306460 запросить цену → | 2K306460 | BUSH |
| 6 | 302RV29060 запросить цену → | 2RV29060 | GEAR Z25L |
| 7 | 302RV29070 запросить цену → | 2RV29070 | GEAR Z23L |
| 8 | 302RV94280 ✓ в наличии | 2RV94280 | PARTS ROLLER TRANSFER E SP 1:Part No-chg. |
| 8 | 302RV94290 запросить цену → | 2RV94290 | PARTS ROLLER TRANSFER A SP 1:Part No-chg. |
| 9 | 302RV94190 ✓ в наличии | 2RV94190 | PARTS UNIT HIGH VOLTAGE SP |
| 9 | 302RV94200 запросить цену → | 2RV94200 | PARTS UNIT HIGH VOLTAGE J SP |
| 10 | 302RV94250 ✓ в наличии | 2RV94250 | PARTS ROLLER REGIST LOW SP |
| 11 | 302RV24110 ✓ в наличии | 2RV24110 | BUSH REGIST LOW L |
| 12 | 302RV24120 ✓ в наличии | 2RV24120 | BUSH REGIST LOW R |
| 13 | 302RV24340 запросить цену → | 2RV24340 | SPRING GUIDE REGIST |
| 14 | 302RV94240 ✓ в наличии | 2RV94240 | PARTS ROLLER REGIST UP SP |
| 15 | 302RV34020 запросить цену → | 2RV34020 | LABEL C |
| 16 | 302RV24500 запросить цену → | 2RV24500 | HOLDER DC BRUSH |
| 17 | 302RV24190 запросить цену → | 2RV24190 | BRUSH DISCHARGER |
| 17 | 302RV24900 запросить цену → | 2RV24900 | BRUSH DC DISCHARGER |
| 18 | 302HS24250 ✓ в наличии | 2HS24250 | BUSH TC R |
| 19 | 302RV24160 ✓ в наличии | 2RV24160 | GEAR TRANS Z17L |
| 101 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |
13. Laser Scanner Section
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302R794380 ✓ в наличии | 2R794380 | PARTS MOTOR ISU SP |
| 2 | 302S017340 ✓ в наличии | 2S017340 | BELT ISU A |
| 2 | 302H917230 ✓ в наличии | 2H917230 | BELT ISU |
| 3 | 302R794320 ✓ в наличии | 2R794320 | PARTS SENSOR A4 CIS SP |
| 4 | 302P794010 ✓ в наличии | 2P794010 | PARTS SENSOR OPT. SP |
| 5 | 302S046020 ✓ в наличии | 2S046020 | CONN.CORD ASSY FFC ISU |
| 6 | 302S094030 ✓ в наличии | 2S094030 | PARTS FRAME ISU TOP A ASSY SP |
| 6 | 302S394010 ✓ в наличии | 2S394010 | PARTS FRAME ISU TOP L ASSY SP |
| 101 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |
| 102 | 7BB700308H запросить цену → | BB105600 | +BIND T.T S SCREW 3X8 SR |
| 103 | 7BB200412H запросить цену → | BB105710 | +BIND T.T P SCREW 4X12 |
| 104 | C2893960 запросить цену → | C2893960 | SHIM 6.2-13-0.13T |
14. Image Formation Section 1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 520 | 102 PRINTER | ||
| 508 | 2 3 35ppm(A4)(DF)/ | ||
| 102 | 102 40ppm(A4),42ppm(Letter)(CF)/ | ||
| 101 | 40ppm(A4),42ppm(Letter)(DF) | ||
| 1 | 302LC94283 запросить цену → | 2LC94283 | PARTS MOTOR-BL W40 SP |
| 2 | 302RV31080 ✓ в наличии | 2RV31080 | GEAR Z61R-Z25R |
| 3 | 302RV31040 ✓ в наличии | 2RV31040 | GEAR Z69R-Z26L |
| 4 | 302NR94010 ✓ в наличии | 2NR94010 | PARTS CLUTCH 35 Z35R SP |
| 5 | 302RV94120 ✓ в наличии | 2RV94120 | PARTS PWB FRONT USB ASSY SP |
| 6 | 302HN44160 ✓ в наличии | 2HN44160 | SOLENOID MPF |
| 7 | 302RV94130 ✓ в наличии | 2RV94130 | PARTS PWB SWITCH ASSY SP |
| 8 | 302FZ94420 ✓ в наличии | 2FZ94420 | PARTS,FAN COOLING CONVEYING SP |
| 9 | 302R794010 ✓ в наличии | 2R794010 | PARTS WIFI UNIT SP 35ppm(A4),37ppm(Letter)(C)/40ppm(A4),42ppm(Let- |
| 101 | 7BB000304H запросить цену → | BB105720 | +BIND M SCREW 3X4 |
| 102 | 7BB700308H запросить цену → | BB105600 | +BIND T.T S SCREW 3X8 SR |
| 103 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |
15. Electrical Components
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302S094090 запросить цену → | 2S094090 | PARTS UNIT LOW VOLTAGE 100V SP for MFP |
| 1 | 302S094100 ✓ в наличии | 2S094100 | PARTS UNIT LOW VOLTAGE 230V SP for MFP |
| 1 | 302RV94210 запросить цену → | 2RV94210 | PARTS UNIT LOW VOLTAGE 100V SP for PRINTER |
| 1 | 302RV94220 ✓ в наличии | 2RV94220 | PARTS UNIT LOW VOLTAGE 230V SP for PRINTER |
| 2 | 302S094060 запросить цену → | 2S094060 | PARTS PWB MAIN ENGINE ASSY SP 35ppm(A4),37ppm(Letter)(A) 1:Others |
| 2 | 302S094070 ✓ в наличии | 2S094070 | PARTS PWB MAIN ENGINE ASSY EU SP 35ppm(A4),37ppm(Letter)(A) |
| 2 | 302S194020 запросить цену → | 2S194020 | PARTS PWB MAIN ENGINE ASSY SP 35ppm(A4)(BF) |
| 2 | 302S194030 ✓ в наличии | 2S194030 | PARTS PWB MAIN ENGINE ASSY EU SP 35ppm(A4)(BF) |
| 2 | 302S294020 запросить цену → | 2S294020 | PARTS PWB MAIN ENGINE ASSY SP 35ppm(A4),37ppm(Letter)(CF) |
| 2 | 302SG94010 запросить цену → | 2SG94010 | PARTS PWB MAIN ENGINE ASSY SP 35ppm(A4)(DF) |
| 2 | 302SG94020 ✓ в наличии | 2SG94020 | PARTS PWB MAIN ENGINE ASSY EU SP 35ppm(A4)(DF) |
| 2 | 302S394020 запросить цену → | 2S394020 | PARTS PWB MAIN ENGINE ASSY SP 40ppm(A4),42ppm(Letter)(A) |
| 2 | 302S394030 ✓ в наличии | 2S394030 | PARTS PWB MAIN ENGINE ASSY EU SP 40ppm(A4),42ppm(Letter)(A) |
| 2 | 302SH94020 запросить цену → | 2SH94020 | PARTS PWB MAIN ENGINE ASSY SP 40ppm(A4)(BF) 1:Add |
| 2 | 302SH94010 запросить цену → | 2SH94010 | PARTS PWB MAIN ENGINE ASSY EU SP 40ppm(A4)(BF) |
| 2 | 302S494010 запросить цену → | 2S494010 | PARTS PWB MAIN ENGINE ASSY SP 40ppm(A4),42ppm(Letter)(CF) |
| 2 | 302S594020 запросить цену → | 2S594020 | PARTS PWB MAIN ENGINE ASSY SP 40ppm(A4),42ppm(Letter)(DF) |
| 2 | 302S594030 запросить цену → | 2S594030 | PARTS PWB MAIN ENGINE ASSY EU SP 40ppm(A4),42ppm(Letter)(DF) |
| 3 | 302RV94080 ✓ в наличии | 2RV94080 | PARTS PWB MAIN ENGINE ASSY SP 35ppm(A4),37ppm(Letter)(B) |
| 3 | 302RV94090 запросить цену → | 2RV94090 | PARTS PWB MAIN ENGINE ASSY EU SP 35ppm(A4),37ppm(Letter)(B) |
| 3 | 302RW94010 запросить цену → | 2RW94010 | PARTS PWB MAIN ENGINE ASSY SP 35ppm(A4),37ppm(Letter)(C) |
| 3 | 302RW94020 запросить цену → | 2RW94020 | PARTS PWB MAIN ENGINE ASSY EU SP 35ppm(A4),37ppm(Letter)(C) |
| 3 | 302RX94010 запросить цену → | 2RX94010 | PARTS PWB MAIN ENGINE ASSY SP 40ppm(A4)(A) |
| 3 | 302RX94020 запросить цену → | 2RX94020 | PARTS PWB MAIN ENGINE ASSY EU SP 40ppm(A4)(A) |
| 3 | 302RY94010 запросить цену → | 2RY94010 | PARTS PWB MAIN ENGINE ASSY SP 40ppm(A4),42ppm(Letter)(B) |
| 3 | 302RY94020 запросить цену → | 2RY94020 | PARTS PWB MAIN ENGINE ASSY EU SP 40ppm(A4),42ppm(Letter)(B) |
| 101 | 7BB700308H запросить цену → | BB105600 | +BIND T.T S SCREW 3X8 SR |
16. Operation Section 1 (MFP;35ppm(A4)(DF)/40ppm(A4),42ppm(Letter)(DF))
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | •302K394171 2K394171 PARTS LCD COLOR S | ||
| 2 | •302S594040 2S594040 PARTS PWB PANEL MAIN ASSY SP | ||
| 3 | •302R794220 2R794220 PARTS PWB KEY RIGHT ASSY SP | ||
| 4 | •302S546050 2S546050 CONN.CORD ASSY FFC KEY RIGHT | ||
| 5 | •302R794250 2R794250 PARTS PWB KEY LEFT ASSY SP | ||
| 6 | 302S505710 ✓ в наличии | 2S505710 | LABEL OPERATION T LEFT EN |
| 6 | 302S505720 запросить цену → | 2S505720 | LABEL OPERATION T LEFT JP |
| 7 | 302S505510 ✓ в наличии | 2S505510 | LABEL OPERATION T RIGHT EN |
| 7 | 302S505520 запросить цену → | 2S505520 | LABEL OPERATION T RIGHT JP |
| 101 | 7BB700308H запросить цену → | BB105600 | +BIND T.T S SCREW 3X8 SR |
| 102 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |
17. Operation Section 2 (MFP;35ppm(A4),37ppm(Letter)(A)/35ppm(A4)(BF)/
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | •302S094080 2S094080 PARTS PWB M PANEL ASSY SP | ||
| 2 | 302S205510 запросить цену → | 2S205510 | LABEL OPERATION LCD 4 W EN 35ppm(A4),37ppm(Letter)(CF)/40ppm(A4),42ppm(Let- |
| 2 | 302S205520 запросить цену → | 2S205520 | LABEL OPERATION LCD 4 W JP 40ppm(A4),42ppm(Letter)(CF) |
| 3 | 302S005510 запросить цену → | 2S005510 | LABEL OPERATION LCD EN 35ppm(A4),37ppm(Letter)(A)/40ppm(A4),42ppm(Let- 1:Others |
| 4 | 302S105510 запросить цену → | 2S105510 | LABEL OPERATION LCD 4 EN 35ppm(A4)(BF)/40ppm(A4)(BF) |
| 101 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |
18. Operation Section 3 (PRINTER)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302RX04010 ✓ в наличии | 2RX04010 | COVER TOP 40ppm(A4)(A)/40ppm(A4),42ppm(Letter)(B) |
| 2 | 302RB05040 запросить цену → | 2RB05040 | INDICATOR 40ppm(A4)(A)/40ppm(A4),42ppm(Letter)(B) |
| 3 | 302RB05030 запросить цену → | 2RB05030 | KEY QUIET A 40ppm(A4)(A)/40ppm(A4),42ppm(Letter)(B) |
| 4 | 302RB05100 запросить цену → | 2RB05100 | KEY QUIET B |
| 5 | 302RB05020 запросить цену → | 2RB05020 | KEY OPERATION 40ppm(A4)(A)/40ppm(A4),42ppm(Letter)(B) |
| 5 | 302RB05140 запросить цену → | 2RB05140 | KEY OPERATION JP 40ppm(A4),42ppm(Letter)(B) |
| 6 | 302RX94030 ✓ в наличии | 2RX94030 | PARTS PWB P PANEL ASSY SP 40ppm(A4)(A)/40ppm(A4),42ppm(Letter)(B) |
| 7 | 302RX46010 ✓ в наличии | 2RX46010 | CONN.CORD ASSY FFC PANEL 40ppm(A4)(A)/40ppm(A4),42ppm(Letter)(B) |
| 8 | 302RX05070 запросить цену → | 2RX05070 | PANEL LCD 40ppm(A4)(A) |
| 9 | 302RY05010 запросить цену → | 2RY05010 | PANEL LCD W 40ppm(A4),42ppm(Letter)(B) |
| 10 | 302RC34010 запросить цену → | 2RC34010 | LABEL INDICATOR 40ppm(A4)(A) |
| 11 | 302RB34010 запросить цену → | 2RB34010 | LABEL INDICATOR W 40ppm(A4),42ppm(Letter)(B) |
| 12 | 302RB34020 запросить цену → | 2RB34020 | LABEL QUIET MODE EN 35ppm(A4),37ppm(Letter)(B)/40ppm(A4)(A)/ |
| 12 | 302RB34030 запросить цену → | 2RB34030 | LABEL QUIET MODE JP 40ppm(A4),42ppm(Letter)(B) |
| 13 | 302RV04010 запросить цену → | 2RV04010 | COVER TOP 35ppm(A4),37ppm(Letter)(B) |
| 14 | 302RV05010 запросить цену → | 2RV05010 | KEY GO-CANCEL 35ppm(A4),37ppm(Letter)(B)/35ppm(A4),37ppm(Let- |
| 15 | 302RV05020 запросить цену → | 2RV05020 | KEY QUIET-WIFI 35ppm(A4),37ppm(Letter)(B)/35ppm(A4),37ppm(Let- |
| 16 | 302RV94100 ✓ в наличии | 2RV94100 | PARTS PWB L PANEL ASSY SP 35ppm(A4),37ppm(Letter)(B)/35ppm(A4),37ppm(Let- |
| 17 | 302RV46180 запросить цену → | 2RV46180 | CONN.CORD ASSY FFC PANEL 35ppm(A4),37ppm(Letter)(B)/35ppm(A4),37ppm(Let- |
| 18 | 302RV05030 запросить цену → | 2RV05030 | COVER LED 35ppm(A4),37ppm(Letter)(B) |
| 19 | 302RW04010 запросить цену → | 2RW04010 | COVER TOP 35ppm(A4),37ppm(Letter)(C) |
| 20 | 302RV05090 запросить цену → | 2RV05090 | KEY WIFI 35ppm(A4),37ppm(Letter)(C) |
| 21 | 302RW34010 запросить цену → | 2RW34010 | LABEL QUIET-WIFI 35ppm(A4),37ppm(Letter)(C) |
| 22 | 302RW05020 запросить цену → | 2RW05020 | COVER LED 35ppm(A4),37ppm(Letter)(C) |
| 23 | 302RV04020 ✓ в наличии | 2RV04020 | LID TOP |
| 24 | 302RV04220 ✓ в наличии | 2RV04220 | STOPPER |
| 101 | 7BB200312H запросить цену → | BB105680 | +BIND T.T P SCREW 3X12 |
| 102 | 7BB782308H запросить цену → | BB111300 | +TP-FLAT T.T S SCREW 3X8 SR(BLACK) |
19. DP Unit
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302S093020 запросить цену → | 2S093020 | PARTS DP UNIT SP (U) 35ppm(A4),37ppm(Letter)(A)/35ppm(A4),37ppm(Let- |
| 1 | 302S093010 запросить цену → | 2S093010 | PARTS DP UNIT SP (E) 35ppm(A4),37ppm(Letter)(A)/35ppm(A4)(BF)/ |
| 1 | 302S393020 запросить цену → | 2S393020 | PARTS DP UNIT SP (U) 40ppm(A4),42ppm(Letter)(A)/40ppm(A4),42ppm(Let- |
| 1 | 302S393010 ✓ в наличии | 2S393010 | PARTS DP UNIT SP (E) 40ppm(A4),42ppm(Letter)(A)/40ppm(A4)(BF)/ |
20. DP Covers
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302S018060 ✓ в наличии | 2S018060 | COVER REAR |
| 2 | 302S018050 ✓ в наличии | 2S018050 | COVER FRONT |
| 3 | 302S018040 ✓ в наличии | 2S018040 | COVER DP FEED |
| 4 | 303LJ94070 запросить цену → | 3LJ94070 | PARTS PLATE ORIGINAL SP |
| 4 | 302R794130 ✓ в наличии | 2R794130 | PARTS PLATE ORIGINAL SP |
| 5 | 302S018560 ✓ в наличии | 2S018560 | ACTUATOR BASE |
| 6 | 302S018121 ✓ в наличии | 2S018121 | GUIDE READING 40ppm(A4),42ppm(Letter)(A)/40ppm(A4)(BF)/ 1:Design-chg. |
21. DP Frame
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302S018610 ✓ в наличии | 2S018610 | HINGE LOW |
| 2 | 302S018620 ✓ в наличии | 2S018620 | HINGE UP |
| 3 | 302S018250 запросить цену → | 2S018250 | STOPPER ORIGINAL |
| 4 | 303MX02060 запросить цену → | 3MX02060 | SPONGE ORIGINAL MAT |
| 5 | 303MX02031 запросить цену → | 3MX02031 | CUSHION ORIGINAL MAT B |
| 101 | 7BB202310H запросить цену → | BB063420 | +TP-FLAT T.T P SCREW 3X10 |
22. DP Paper Feed Section
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 36211110 ✓ в наличии | 36211110 | PULLEY,LEADING FEED ADF |
| 2 | 3BR07040 ✓ в наличии | 3BR07040 | PULLEY,PAPER FEED |
| 3 | 302S094020 ✓ в наличии | 2S094020 | PARTS TABLE MAIN ASSY SP |
| 4 | 302S018440 ✓ в наличии | 2S018440 | COVER TABLE |
| 5 | 302S334030 запросить цену → | 2S334030 | LABEL DP TABLE 40ppm(A4),42ppm(Letter)(A)/40ppm(A4)(BF)/ |
| 5 | 302S034030 запросить цену → | 2S034030 | LABEL DP TABLE 35ppm(A4),37ppm(Letter)(A)/35ppm(A4)(BF)/ |
| 6 | 302S094050 ✓ в наличии | 2S094050 | PARTS HOLDER PAD ASSY SP |
| 101 | 7BP512010B0CH01 запросить цену → | BP126160 | PARALLEL PIN 2.0X10 |
23. DP Conveying Section (40ppm(A4),42ppm(Letter)(A)/40ppm(A4)(BF)/
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302S018260 ✓ в наличии | 2S018260 | ACTUATOR TIMING C |
| 2 | 302S018370 ✓ в наличии | 2S018370 | GEAR Z30R |
| 3 | 302S018170 ✓ в наличии | 2S018170 | GEAR Z25L |
| 4 | 302S018150 ✓ в наличии | 2S018150 | ACTUATOR TIMING A |
| 5 | 302P794010 ✓ в наличии | 2P794010 | PARTS SENSOR OPT. SP |
| 6 | 302S018121 ✓ в наличии | 2S018121 | GUIDE READING 1:Design-chg. |
| 7 | 302S018180 ✓ в наличии | 2S018180 | ACTUATOR SET |
| 8 | 302S018690 запросить цену → | 2S018690 | COVER PI |
| 9 | 302R794320 ✓ в наличии | 2R794320 | PARTS SENSOR A4 CIS SP |
| 10 | 302S318030 ✓ в наличии | 2S318030 | ACTUATOR TIMING B |
| 11 | 303LL31430 ✓ в наличии | 3LL31430 | GEAR Z25L |
| 101 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |
24. DP Conveying Section (35ppm(A4),37ppm(Letter)(A4)/35ppm(A4)(BF)/
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302S018260 ✓ в наличии | 2S018260 | ACTUATOR TIMING C |
| 2 | 302S018370 ✓ в наличии | 2S018370 | GEAR Z30R |
| 3 | 303LL31430 ✓ в наличии | 3LL31430 | GEAR Z25L |
| 4 | 302S018150 ✓ в наличии | 2S018150 | ACTUATOR TIMING A |
| 5 | 302P794010 ✓ в наличии | 2P794010 | PARTS SENSOR OPT. SP |
| 6 | 302S018121 ✓ в наличии | 2S018121 | GUIDE READING 1:Design-chg. |
| 7 | 302S018180 ✓ в наличии | 2S018180 | ACTUATOR SET |
| 8 | 302S018690 запросить цену → | 2S018690 | COVER PI |
| 9 | 303LL31430 ✓ в наличии | 3LL31430 | GEAR Z25L |
| 101 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |
25. DP Drive Section
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 3V2H702590 запросить цену → | 2H702590 | BUSH SCREW 40ppm(A4),42ppm(Letter)(A)/40ppm(A4)(BF)/ |
| 2 | 302P794010 ✓ в наличии | 2P794010 | PARTS SENSOR OPT. SP |
| 3 | 302S094010 ✓ в наличии | 2S094010 | PARTS MOTOR-PM DP SP |
| 4 | 302NR94010 ✓ в наличии | 2NR94010 | PARTS CLUTCH 35 Z35R SP |
| 101 | 7BB200308H запросить цену → | BB105660 | +BIND T.T P SCREW 3X8 |
| 102 | 7BB700308H запросить цену → | BB105600 | +BIND T.T S SCREW 3X8 SR |
26. Wire Sections 1 (MFP 1)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 2 MAIMOTCLKN | ||
| 4 | 3 1 2 YC21 3 4 3 4 M GN AI D MOTREN 4 4 3 4 3 Main motor | ||
| 6 | 6 GND | ||
| 2 | RD POWERSW 11 YC23 | ||
| 1 | BK GND | ||
| 1 | 302RV46150 запросить цену → | 2RV46150 | CONN.CORD ASSY MPF SOL |
| 2 | 302RV46070 запросить цену → | 2RV46070 | CONN.CORD ASSY CL (FRONT) |
| 3 | 302RV46010 запросить цену → | 2RV46010 | CONN.CORD ASSY SOL.MOTOR (LEFT) |
| 4 | 302RV46060 запросить цену → | 2RV46060 | CONN.CORD ASSY MAIN MOTOR |
| 5 | 302RV46090 запросить цену → | 2RV46090 | CONN.CORD ASSY FEED SENSOR |
| 6 | 302RV46080 запросить цену → | 2RV46080 | CONN.CORD ASSY 03CZ-03XR |
| 7 | 302RV46250 запросить цену → | 2RV46250 | CONN.CORD ASSY 03CZ-03XR |
| 8 | 302RV46020 запросить цену → | 2RV46020 | CONN.CORD ASSY SENSOR(LEFT) |
27. Wire Sections 2 (MFP 2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 7 | 7 RTHVREM | ||
| 6 | 6 GHVCNT | ||
| 6 | 6 PFRDY | ||
| 5 | 5 PFINT | ||
| 3 | 3 +3.3V4LSF 1212 2 2 GND | ||
| 1 | 302RV46100 запросить цену → | 2RV46100 | CONN.CORD ASSY 12CZ-12CZ |
| 2 | 302RV46050 запросить цену → | 2RV46050 | CONN.CORD ASSY INTER LOCK |
| 3 | 302RV46140 запросить цену → | 2RV46140 | CONN.CORD ASSY 10CK-10CK |
| 4 | 302RV46110 запросить цену → | 2RV46110 | CONN.CORD ASSY PF |
28. Wire Sections 3 (MFP 3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 302S046050 запросить цену → | 2S046050 | CONN.CORD ASSY USB FRONT |
| 2 | 302RV46160 ✓ в наличии | 2RV46160 | CONN.CORD ASSY FFC APC |
| 3 | 302S046040 запросить цену → | 2S046040 | CONN.CORD ASSY 08CZ-08CZ 35ppm(A4),37ppm(Letter)(A)/35ppm(A4)(BF)/ |
| 4 | 302S546040 запросить цену → | 2S546040 | CONN.CORD ASSY PANEL 35ppm(A4)(DF)/40ppm(A4),42ppm(Letter)(DF) |
| 5 | 302S546030 запросить цену → | 2S546030 | CONN.CORD ASSY USB PANEL 35ppm(A4)(DF)/40ppm(A4),42ppm(Letter)(DF) |
29. Wire Sections 4 (MFP 4)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | DNG | ||
| 4 | BSER | ||
| 5 | DNG | ||
| 6 | KLCSH | ||
| 7 | DSH | ||
| 8 | DNG | ||
| 9 | DASH | ||
| 1 | 302S046020 ✓ в наличии | 2S046020 | CONN.CORD ASSY FFC ISU |
| 2 | 302S046010 запросить цену → | 2S046010 | CONN.CORD ASSY ISU MOTOR |
| 3 | 302S346030 запросить цену → | 2S346030 | CONN.CORD ASSY FFC DP INCH 40ppm(A4),42ppm(Letter)(A)/40ppm(A4),42ppm(Let- |
| 3 | 302S346010 ✓ в наличии | 2S346010 | CONN.CORD ASSY FFC DP 40ppm(A4),42ppm(Letter)(A)/40ppm(A4)(BF)/ |
| 4 | 302S046060 запросить цену → | 2S046060 | CONN.CORD ASSY DP INCH 35ppm(A4),37ppm(Letter)(A)/35ppm(A4),37ppm(Let- |
| 4 | 302S046030 ✓ в наличии | 2S046030 | CONN.CORD ASSY DP 35ppm(A4),37ppm(Letter)(A)/35ppm(A4)(BF)/ |
| 4 | 302S346040 запросить цену → | 2S346040 | CONN.CORD ASSY DP INCH 40ppm(A4),42ppm(Letter)(A)/40ppm(A4),42ppm(Let- |
| 4 | 302S346020 запросить цену → | 2S346020 | CONN.CORD ASSY DP 40ppm(A4),42ppm(Letter)(A)/40ppm(A4)(BF)/ |
| 5 | 302S146010 запросить цену → | 2S146010 | CONN.CORD ASSY FAX 35ppm(A4)(BF)/35ppm(A4),37ppm(Letter)(CF)/ |
| 6 | 302S146020 запросить цену → | 2S146020 | CONN.CORD ASSY FAX CONN 35ppm(A4)(BF)/35ppm(A4),37ppm(Letter)(CF)/ |
30. Wire Sections 5 (PRINTER 1)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 4 | 1 YC21 YC9 1 1 MAIMOTRDYN | ||
| 3 | 2 2 2 MAIMOTCLKN | ||
| 3 | 3 MAIMOTREN 4 4 4 Main motor | ||
| 4 | 4 GND | ||
| 2 | 1 2 2 Toner container | ||
| 3 | BK GND 33 YC14 | ||
| 2 | RD POWERSW 11 YC23 | ||
| 1 | BK GND | ||
| 1 | 302RV46150 запросить цену → | 2RV46150 | CONN.CORD ASSY MPF SOL |
| 2 | 302RV46070 запросить цену → | 2RV46070 | CONN.CORD ASSY CL (FRONT) |
| 3 | 302RV46010 запросить цену → | 2RV46010 | CONN.CORD ASSY SOL.MOTOR (LEFT) |
| 4 | 302RV46060 запросить цену → | 2RV46060 | CONN.CORD ASSY MAIN MOTOR |
| 5 | 302RV46090 запросить цену → | 2RV46090 | CONN.CORD ASSY FEED SENSOR |
| 6 | 302RV46080 запросить цену → | 2RV46080 | CONN.CORD ASSY 03CZ-03XR |
| 7 | 302RV46250 запросить цену → | 2RV46250 | CONN.CORD ASSY 03CZ-03XR |
| 8 | 302RV46020 запросить цену → | 2RV46020 | CONN.CORD ASSY SENSOR(LEFT) |
31. Wire Sections 6 (PRINTER 2)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 9 RELAY | ||
| 8 | 8 HVCLK | ||
| 7 | 7 RTHVREM | ||
| 4 | 4 THVCNT | ||
| 3 | 3 +24V6ILF | ||
| 6 | 6 PFSEL0 | ||
| 2 | 2 +3.3V4LSF 1313 1 1 GND | ||
| 1 | 302RV46100 запросить цену → | 2RV46100 | CONN.CORD ASSY 12CZ-12CZ |
| 2 | 302RV46050 запросить цену → | 2RV46050 | CONN.CORD ASSY INTER LOCK |
| 3 | 302RV46140 запросить цену → | 2RV46140 | CONN.CORD ASSY 10CK-10CK |
| 4 | 302RV46110 запросить цену → | 2RV46110 | CONN.CORD ASSY PF |
32. Wire Sections 7 (PRINTER 3)
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 2 DATAP 2 2 Main/Engine PWB (3/3) | ||
| 1 | 1 GND | ||
| 5 | 4 E C S 2P A S V D E A K T EY 3 4 5 Operation panel PWB | ||
| 4 | SGND | ||
| 7 | SAMPLE2 запросить цену → | 5 YC501 LCD Model | |
| 8 | 9 V V D D A A T T A A 1 1 N P 4 3 USB (B) | ||
| 15 | LED1 | ||
| 11 | LED4 | ||
| 10 | KEY3 8 Operation panel PWB | ||
| 9 | LED5 | ||
| 8 | GND | ||
| 7 | LED8 | ||
| 5 | KEY2 | ||
| 4 | LED6 | ||
| 3 | KEY1 | ||
| 2 | BUZZER | ||
| 1 | 302RV46170 запросить цену → | 2RV46170 | CONN.CORD ASSY USB FRONT |
| 2 | 302RV46160 ✓ в наличии | 2RV46160 | CONN.CORD ASSY FFC APC |
| 3 | 302RV46010 запросить цену → | 2RV46010 | CONN.CORD ASSY FFC PANEL 40ppm(A4)(A)/40ppm(A4),42ppm(Letter)(B) |
| 4 | 302RV46180 запросить цену → | 2RV46180 | CONN.CORD ASSY FFC PANEL 35ppm(A4),37ppm(Letter)(B)/35ppm(A4),37ppm(Let- |
33. Accessories
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 7AAACCJP+12H009 AA150190 AC CORD ASSY JP | ||
| 2 | 7AAACCUS+10H001 AA068380 AC CORD ASSY US | ||
| 3 | 302FV94010 ✓ в наличии | 2FV94010 | PARTS AC CORD EU SP |
| 4 | 302FV45040 запросить цену → | 2FV45040 | AC CORD ASSY |
| 5 | 303HZ45010 запросить цену → | 3HZ45010 | MODULAR CORD 35ppm(A4),37ppm(Letter)(CF)/40ppm(A4),42ppm(Let- |
| 6 | 303R246010 запросить цену → | 3R246010 | MODULAR CORD AUSTRALIA 35ppm(A4)(BF)/35ppm(A4)(DF)/40ppm(A4)(BF)/ |
| 7 | 7YBEG6G6U001H01 запросить цену → | YB045290 | FERRITE CORE 35ppm(A4)(BF)/35ppm(A4),37ppm(Letter)(CF)/ |
| 8 | 302S005530 запросить цену → | 2S005530 | LABEL OPERATION LCD FRA 35ppm(A4),37ppm(Letter)(A)/40ppm(A4),42ppm(Let- |
| 9 | 302S005540 запросить цену → | 2S005540 | LABEL OPERATION LCD SPA 35ppm(A4),37ppm(Letter)(A)/40ppm(A4),42ppm(Let- |
| 10 | 302S005550 запросить цену → | 2S005550 | LABEL OPERATION LCD PTB 35ppm(A4),37ppm(Letter)(A)/40ppm(A4),42ppm(Let- |
| 11 | 302S005560 запросить цену → | 2S005560 | LABEL OPERATION LCD GER 35ppm(A4),37ppm(Letter)(A)/40ppm(A4),42ppm(Let- |
| 12 | 302S005570 запросить цену → | 2S005570 | LABEL OPERATION LCD ITA 35ppm(A4),37ppm(Letter)(A)/40ppm(A4),42ppm(Let- |
| 13 | 302S005580 запросить цену → | 2S005580 | LABEL OPERATION LCD DUT 35ppm(A4),37ppm(Letter)(A)/40ppm(A4),42ppm(Let- |
| 14 | 302S005590 запросить цену → | 2S005590 | LABEL OPERATION LCD RUS 35ppm(A4),37ppm(Letter)(A)/40ppm(A4),42ppm(Let- |
| 15 | 302S105530 запросить цену → | 2S105530 | LABEL OPERATION LCD 4 FRA 35ppm(A4)(BF)/40ppm(A4)(BF) |
| 16 | 302S105540 запросить цену → | 2S105540 | LABEL OPERATION LCD 4 SPA 35ppm(A4)(BF)/40ppm(A4)(BF) |
| 17 | 302S105550 запросить цену → | 2S105550 | LABEL OPERATION LCD 4 PTB 35ppm(A4)(BF)/40ppm(A4)(BF) |
| 18 | 302S105560 запросить цену → | 2S105560 | LABEL OPERATION LCD 4 GER 35ppm(A4)(BF)/40ppm(A4)(BF) |
| 19 | 302S105570 запросить цену → | 2S105570 | LABEL OPERATION LCD 4 ITA 35ppm(A4)(BF)/40ppm(A4)(BF) |
| 20 | 302S105580 запросить цену → | 2S105580 | LABEL OPERATION LCD 4 DUT 35ppm(A4)(BF)/40ppm(A4)(BF) |
| 21 | 302S105590 запросить цену → | 2S105590 | LABEL OPERATION LCD 4 RUS 35ppm(A4)(BF)/40ppm(A4)(BF) |
| 22 | 302S205530 запросить цену → | 2S205530 | LABEL OPERATION LCD 4 W FRA 35ppm(A4),37ppm(Letter)(CF)/40ppm(A4),42ppm(Let- |
| 23 | 302S205540 запросить цену → | 2S205540 | LABEL OPERATION LCD 4 W SPA 35ppm(A4),37ppm(Letter)(CF)/40ppm(A4),42ppm(Let- |
| 24 | 302S205550 запросить цену → | 2S205550 | LABEL OPERATION LCD 4 W PTB 35ppm(A4),37ppm(Letter)(CF)/40ppm(A4),42ppm(Let- |
| 25 | 302S505530 запросить цену → | 2S505530 | LABEL OPERATION T RIGHT FRA 35ppm(A4)(DF)/40ppm(A4),42ppm(Letter)(DF) |
| 26 | 302S505540 запросить цену → | 2S505540 | LABEL OPERATION T RIGHT SPA 35ppm(A4)(DF)/40ppm(A4),42ppm(Letter)(DF) |
| 27 | 302S505550 запросить цену → | 2S505550 | LABEL OPERATION T RIGHT PTB 35ppm(A4)(DF)/40ppm(A4),42ppm(Letter)(DF) |
| 28 | 302S505560 запросить цену → | 2S505560 | LABEL OPERATION T RIGHT GER 35ppm(A4)(DF)/40ppm(A4),42ppm(Letter)(DF) |
| 29 | 302S505570 запросить цену → | 2S505570 | LABEL OPERATION T RIGHT ITA 35ppm(A4)(DF)/40ppm(A4),42ppm(Letter)(DF) |
| 30 | 302S505580 запросить цену → | 2S505580 | LABEL OPERATION T RIGHT DUT 35ppm(A4)(DF)/40ppm(A4),42ppm(Letter)(DF) |
| 31 | 302S505590 запросить цену → | 2S505590 | LABEL OPERATION T RIGHT RUS 35ppm(A4)(DF)/40ppm(A4),42ppm(Letter)(DF) |
| 32 | 302S505730 запросить цену → | 2S505730 | LABEL OPERATION T LEFT FRA 35ppm(A4)(DF)/40ppm(A4),42ppm(Letter)(DF) |
| 33 | 302S505740 запросить цену → | 2S505740 | LABEL OPERATION T LEFT SPA 35ppm(A4)(DF)/40ppm(A4),42ppm(Letter)(DF) |
| 34 | 302S505750 запросить цену → | 2S505750 | LABEL OPERATION T LEFT PTB 35ppm(A4)(DF)/40ppm(A4),42ppm(Letter)(DF) |
| 35 | 302S505760 запросить цену → | 2S505760 | LABEL OPERATION T LEFT GER 35ppm(A4)(DF)/40ppm(A4),42ppm(Letter)(DF) |
| 36 | 302S505770 запросить цену → | 2S505770 | LABEL OPERATION T LEFT ITA 35ppm(A4)(DF)/40ppm(A4),42ppm(Letter)(DF) |
| 37 | 302S505780 запросить цену → | 2S505780 | LABEL OPERATION T LEFT DUT 35ppm(A4)(DF)/40ppm(A4),42ppm(Letter)(DF) |
| 38 | 302S505790 запросить цену → | 2S505790 | LABEL OPERATION T LEFT RUS 35ppm(A4)(DF)/40ppm(A4),42ppm(Letter)(DF) |
| 39 | 302RW34030 запросить цену → | 2RW34030 | LABEL QUIET-WIFI US 35ppm(A4),37ppm(Letter)(C)(FRA/SPA/PTB) |
| 40 | 302RW34040 запросить цену → | 2RW34040 | LABEL QUIET-WIFI NL 35ppm(A4),37ppm(Letter)(C)(GER/FRA/ITA/SPA/ |
34. Paper Cassettes 3RA
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | ・302RV09150 2RV09150 LOCK BOTTOM | ||
| 2 | ・302RV09180 2RV09180 SPRING LOCK BOTTOM | ||
| 3 | ・302RV09080 2RV09080 CURSOR LEFT | ||
| 4 | ・302RV09090 2RV09090 CURSOR RIGHT | ||
| 5 | ・3V2BS06100 2BS06100 SPRING END/3070P319 A4 | ||
| 6 | ・5MVG127DN071 2A807050 GEAR CASSETTE | ||
| 7 | ・302RV09100 2RV09100 CURSOR END | ||
| 8 | ・302RV09140 2RV09140 PAPER INDICATOR | ||
| 9 | ・302RV09050 2RV09050 SPRING BOTTOM | ||
| 10 | ・302RV09040 2RV09040 PLATE BOTTOM | ||
| 11 | ・302F909210 2F909210 PAD BOTTOM | ||
| 12 | ・303RA09010 3RA09010 COVER CASSETTE | ||
| 13 | ・302RV09130 2RV09130 SPRING RETARD | ||
| 14 | ・302RV09120 2RV09120 HOLDER RETARD | ||
| 15 | ・302F909171 2F909171 RETARD ROLLER ASSY | ||
| 16 | ・302RV09110 2RV09110 GUIDE RETARD |
Каталог очень большой (507 позиций). Показаны первые 35 узлов со схемами; полный список запчастей доступен по запросу.
комментарии
