Содержание
- 1. DF-30 Overall
- 2. Attachment Parts
- 3. a - External Covers/Panels #1
- 4. b - External Covers/Panels #2
- 5. a - Stapler Tray Main Body #1
- 6. b - Stapler Tray Main Body #2

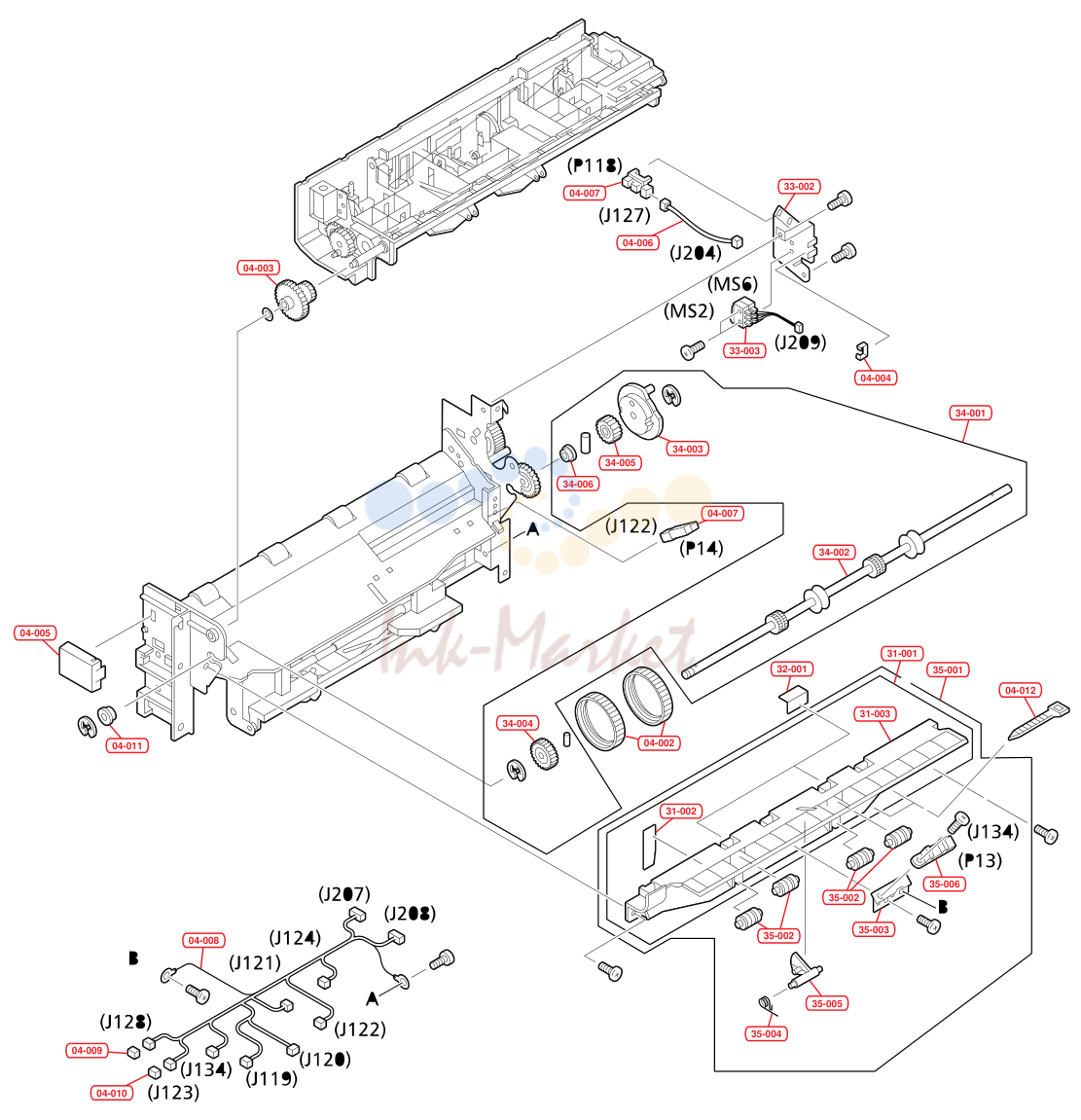

- 7. Stapler Tray Main Body #3

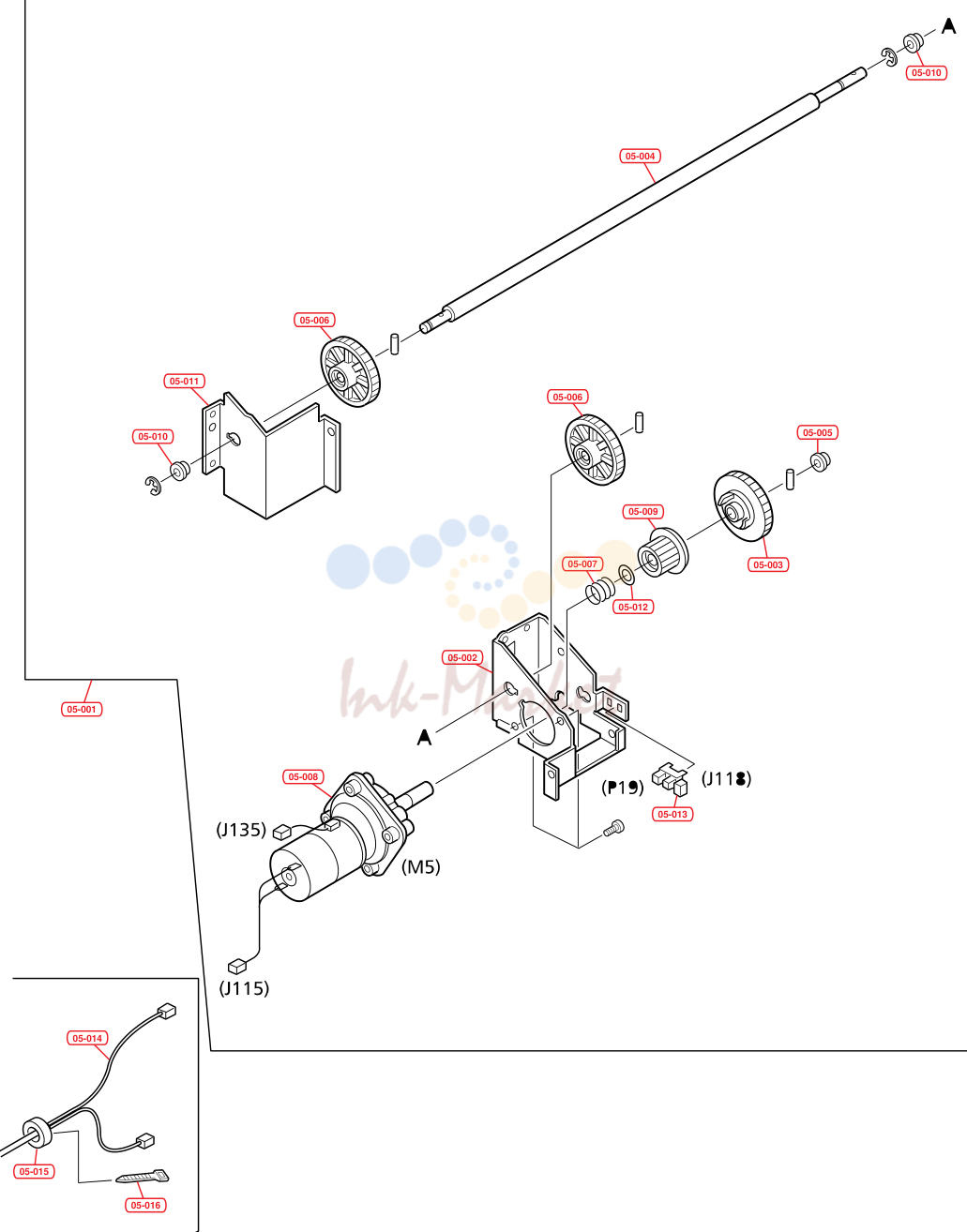

- 8. Tray Drive Assembly

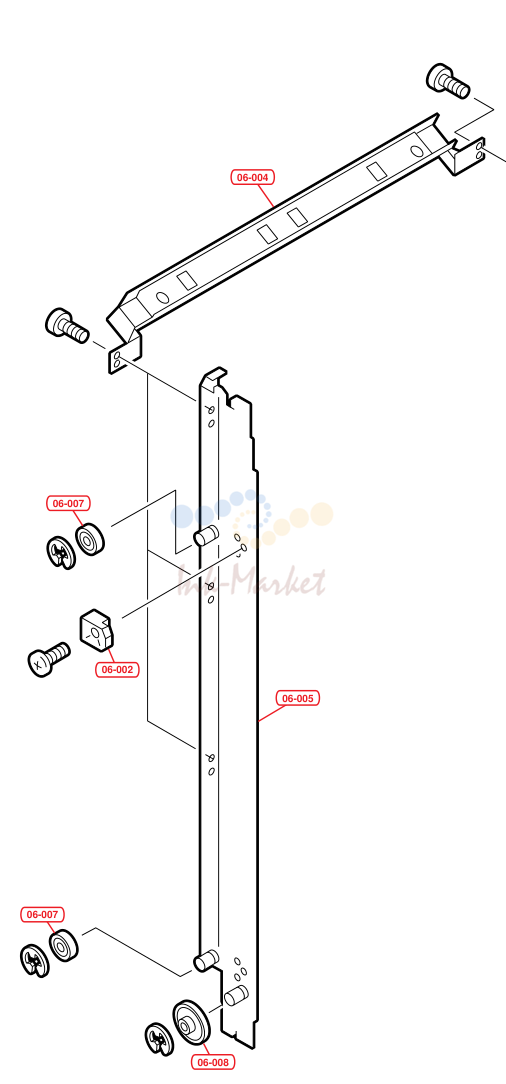

- Раздел 9

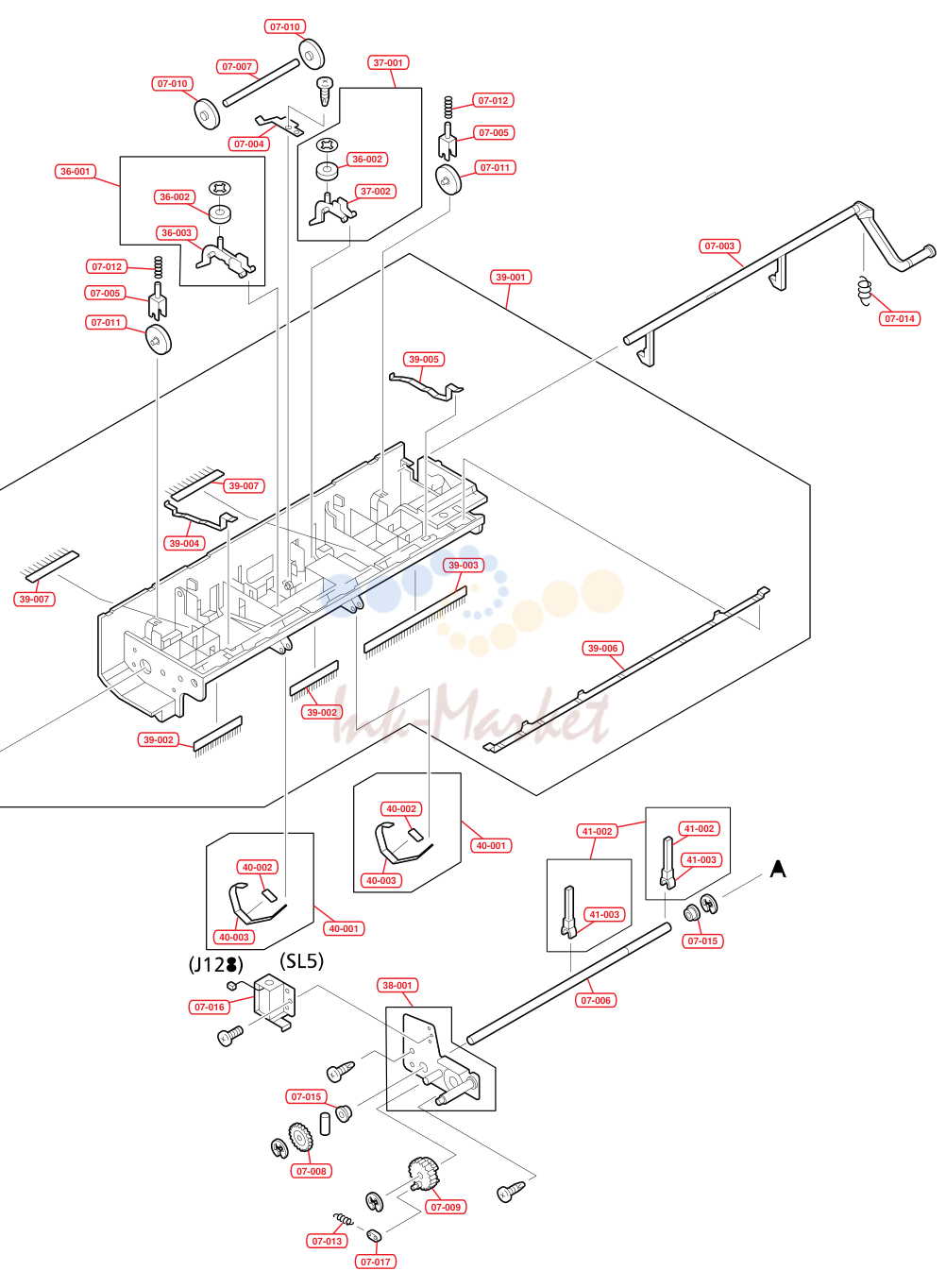

- 10. Swing Guide Assembly

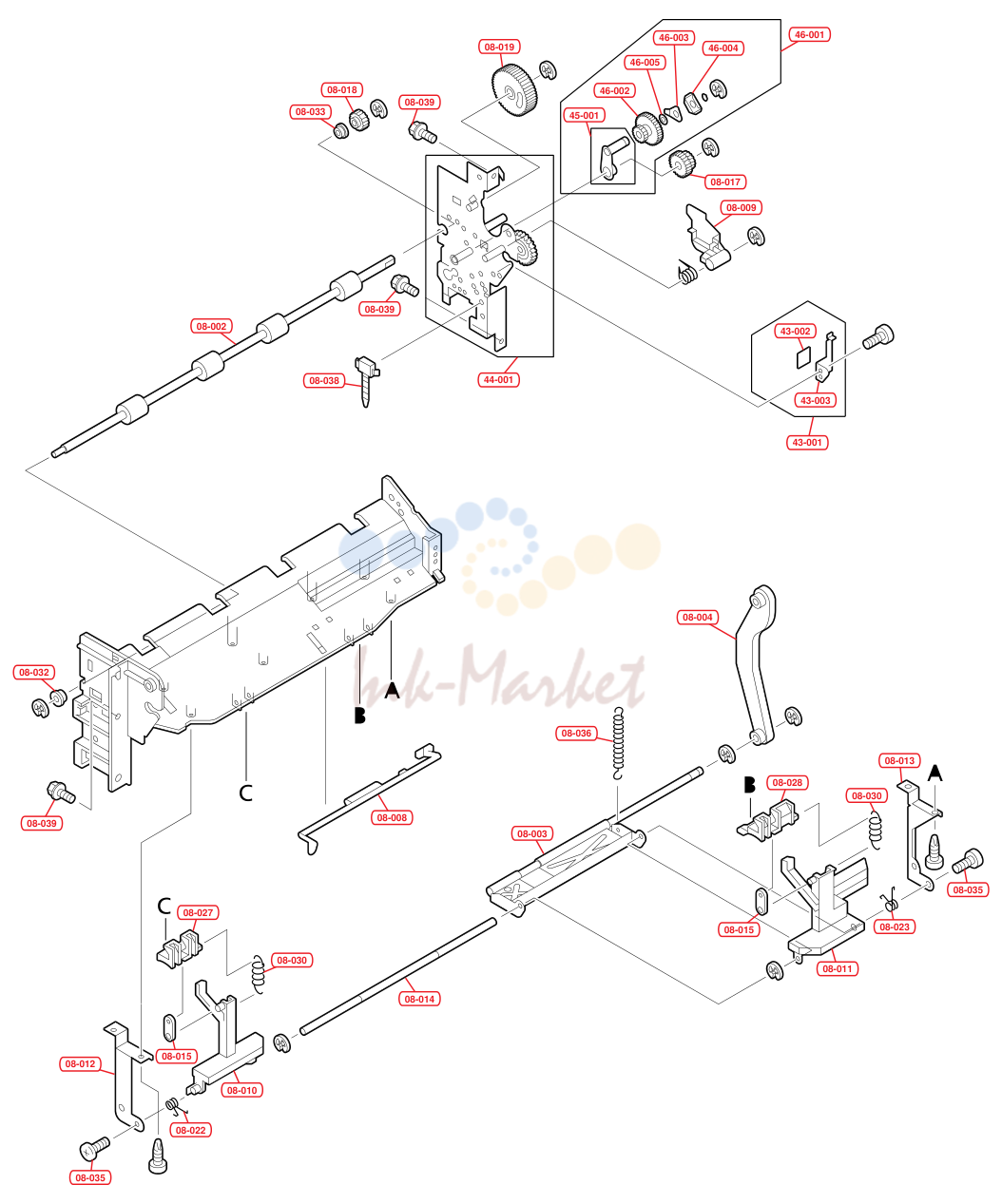

- 11. a - Stapler Tray Assembly #1

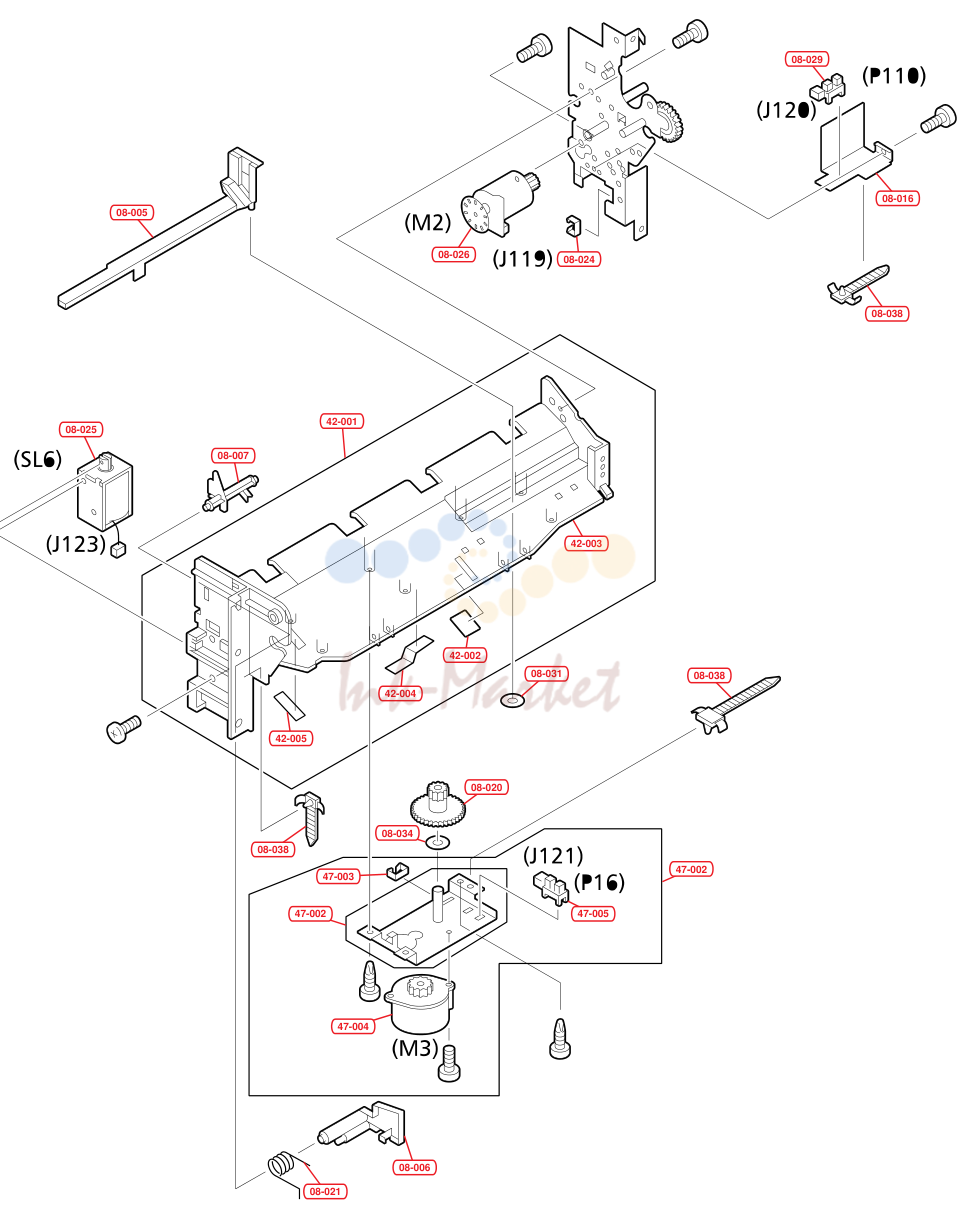

- 12. b - Stapler Tray Assembly #2

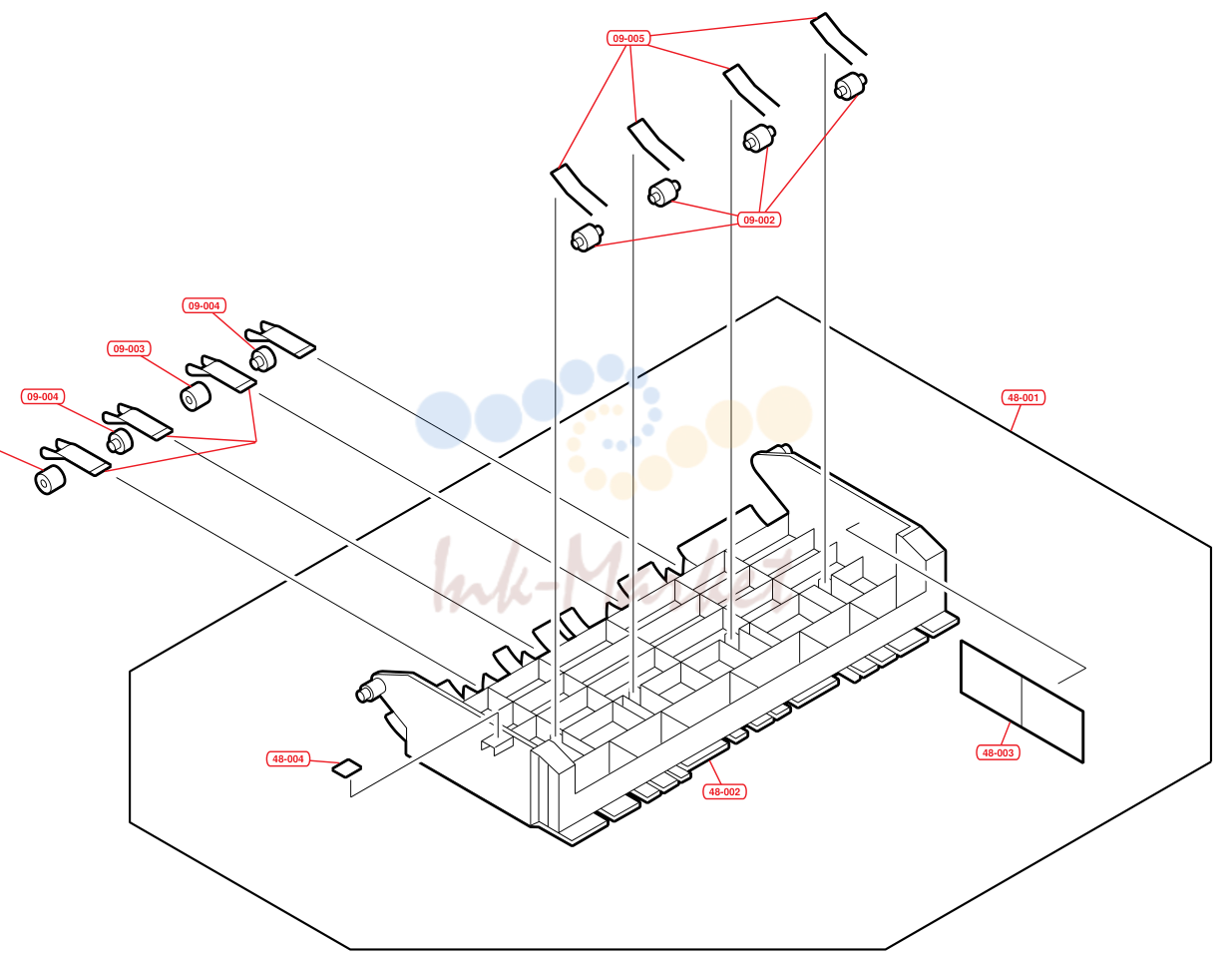

- Раздел 13

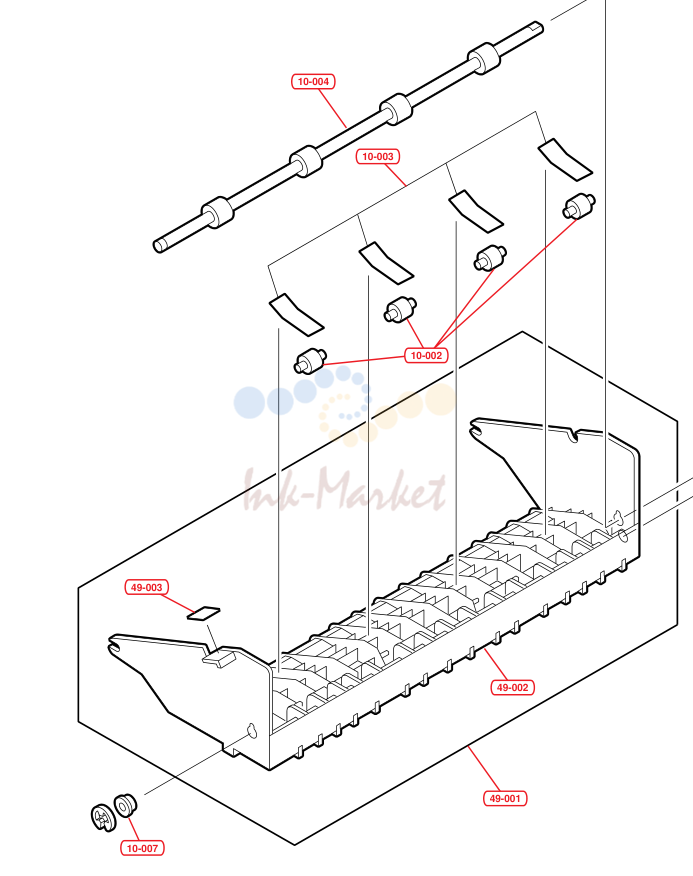

- 14. Center Guide Assembly

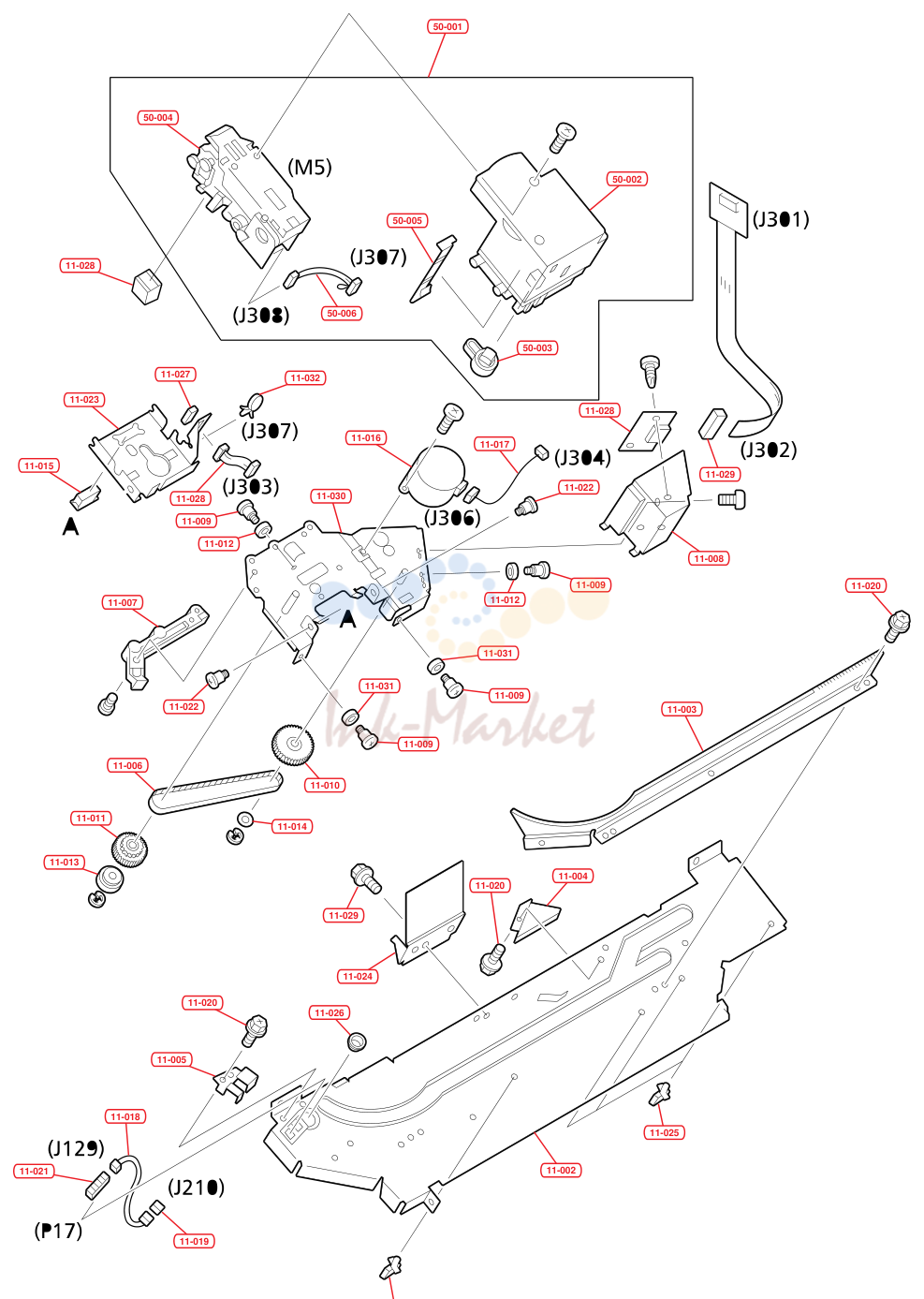

- 15. Stapler Assembly

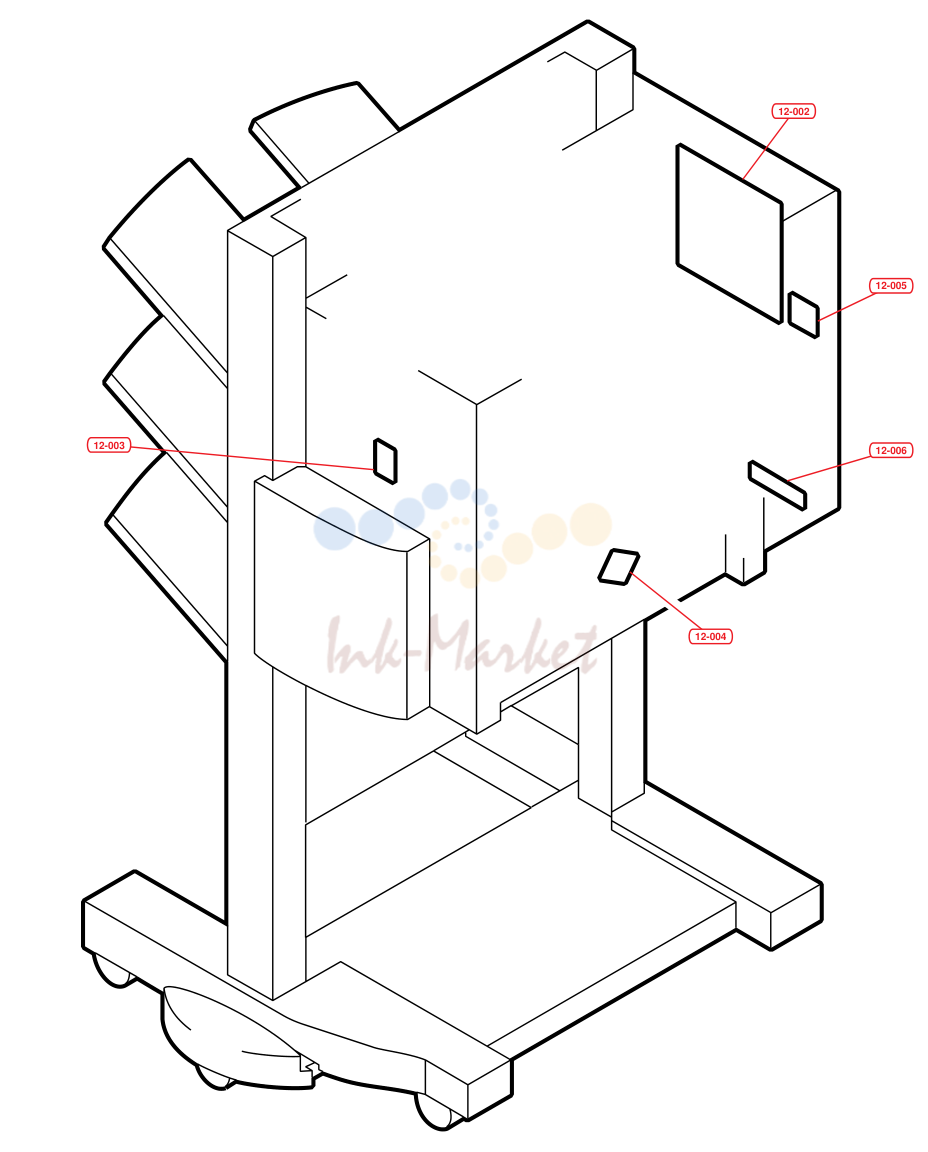

- 16. PCB Assembly Location

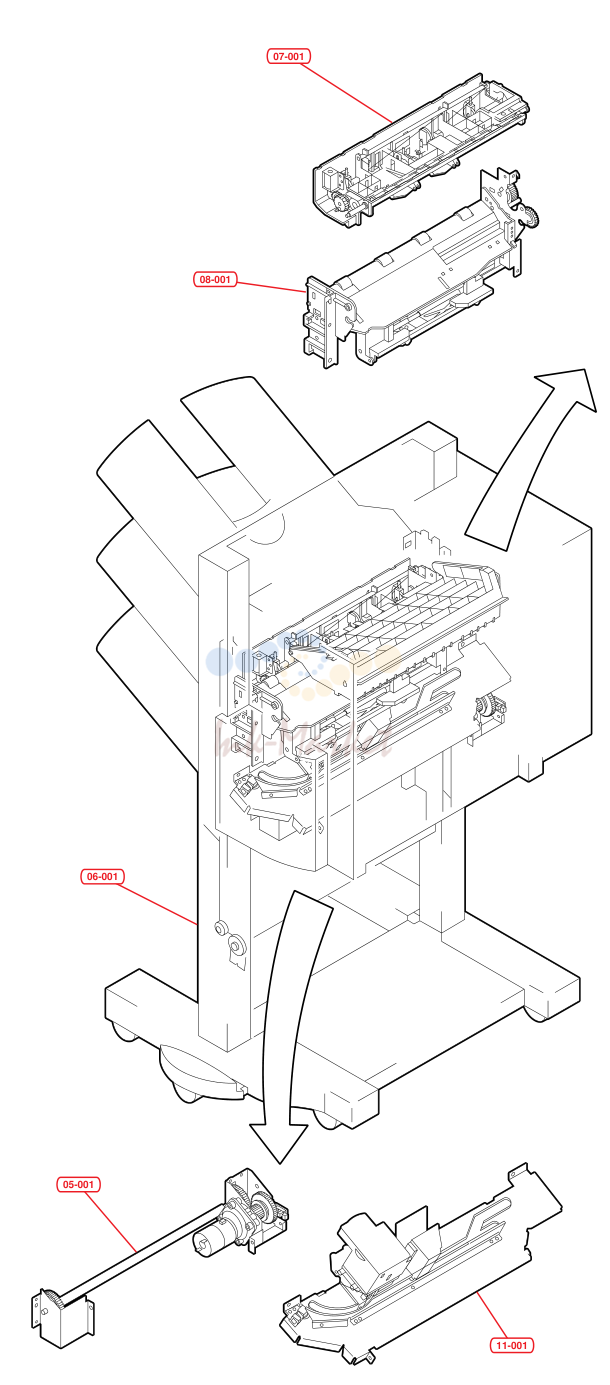

1. DF-30 Overall
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 05-001 | 5SNSADF30E05 (нет в каталоге) | TRAY DRIVE ASSY | |
| 06-001 | 5SNSADF30E06 (нет в каталоге) | TRAY ASS’Y | |
| 07-001 | 5SNSADF30E07 (нет в каталоге) | SWING GUIDE ASS’Y | |
| 08-001 | 5SNSADF30E08 (нет в каталоге) | STAPLER TRAY ASS’Y | |
| 09-001 | 5SNSADF30E09 (нет в каталоге) | UPPER FEEDER ASS’Y | |
| 10-001 | 5SNSADF30E10 (нет в каталоге) | CENTER GUIDE ASS’Y | |
| 11-001 | 5SNSADF30E11 (нет в каталоге) | STAPLER ASS’Y |

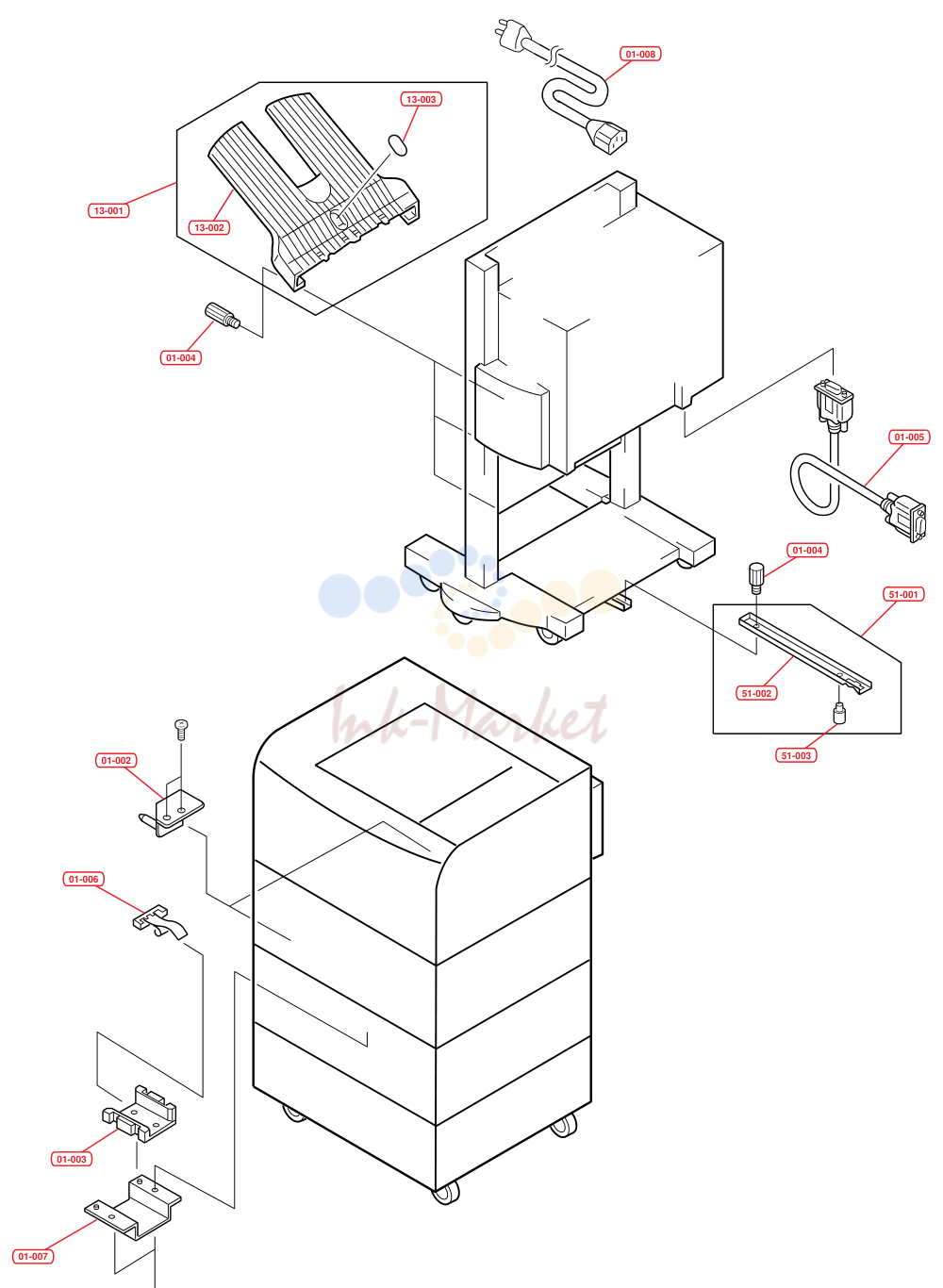

2. Attachment Parts
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 01-001 | 5SNSADF30E01 (нет в каталоге) | ATTACHMENT PARTS | |
| 01-002 | 5SNSP0011793 (нет в каталоге) | GUIDE | |
| 01-003 | 5SNSP0011796 (нет в каталоге) | RAIL GUIDE | |
| 01-004 | 5SNSP0011797 (нет в каталоге) | SCREW TRAY M4 | |
| 01-005 | 5SNSP0011798 (нет в каталоге) | CABLE INTERFACE | |
| 01-006 | 5SNSP0011801 (нет в каталоге) | GROUND ADAPTOR UNIT | |
| 01-007 | 5SNSP0011802 (нет в каталоге) | BRACKET | |
| 01-008 | 5SNSP0012305 (нет в каталоге) | CABLE AC Japan | |
| 01-008 | 5SNSP0012309 (нет в каталоге) | CABLE AC France | |
| 01-008 | 5SNSP0012306 (нет в каталоге) | CABLE AC USA | |
| 01-008 | 5SNSP0012307 (нет в каталоге) | CABLE AC UK | |
| 01-008 | 5SNSP0012308 (нет в каталоге) | CABLE AC AUSTRALIA | |
| 01-008 | 5SNSP0012309 (нет в каталоге) | CABLE AC GERMANY | |
| 13-001 | 5SNSADF30E13 (нет в каталоге) | TRAY ASSY | |
| 13-002 | 5SNSP0011799 (нет в каталоге) | TRAY | |
| 13-003 | 5SNSP0011800 (нет в каталоге) | SHEET REFLECTING | |
| 51-001 | 5SNSADF30E51 (нет в каталоге) | UNIT RAIL | |
| 51-002 | 5SNSP0011794 (нет в каталоге) | RAIL | |
| 51-003 | 5SNSP0011795 (нет в каталоге) | SCREW STEPPED M4 |

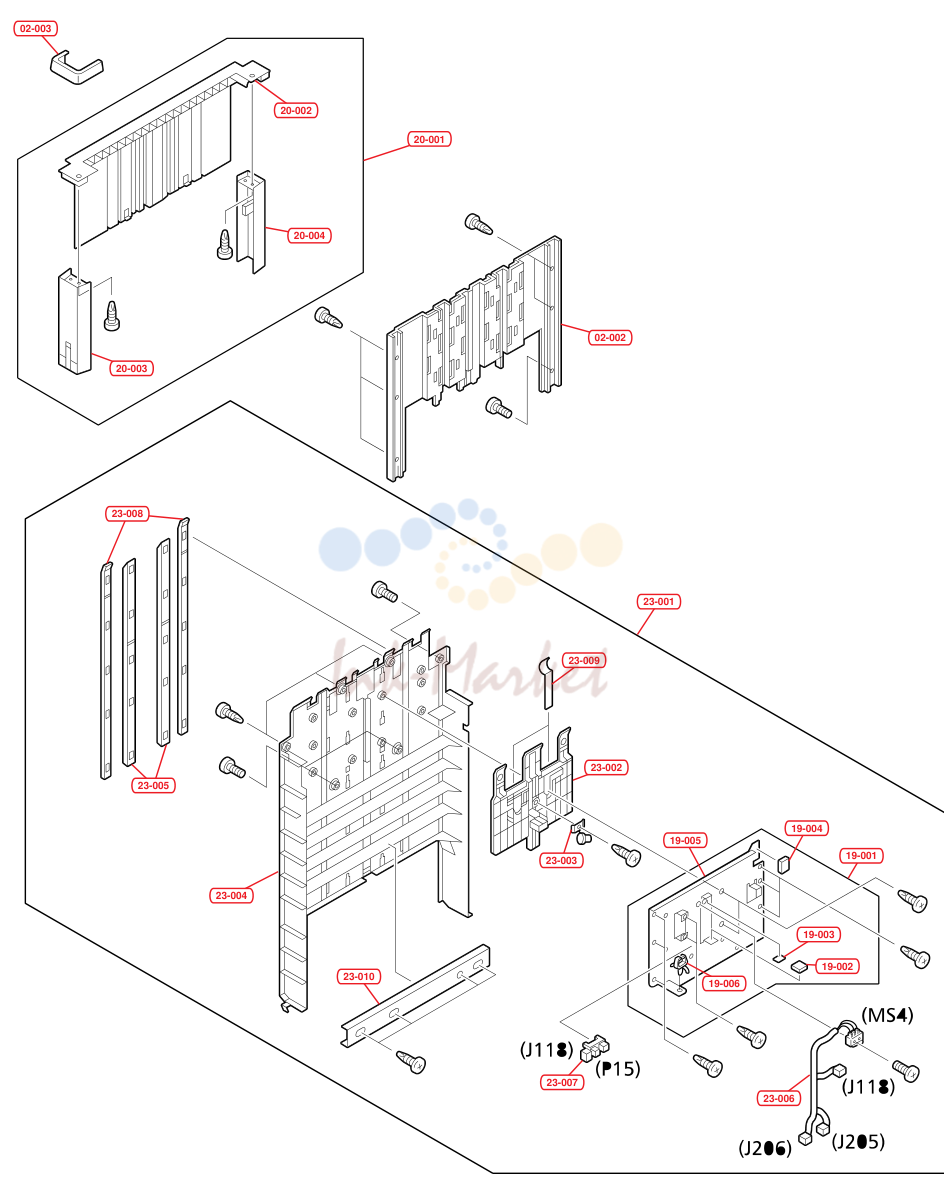

3. a - External Covers/Panels #1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 02-001 | 5SNSADF30E02 (нет в каталоге) | EXTERNAL COVERS PANELS | |
| 02-002 | 5SNSP0011803 (нет в каталоге) | GUIDE HURDLE TOP | |
| 02-003 | 5SNSP0011804 (нет в каталоге) | CAP COVER FRONT | |
| 02-004 | 5SNSP0011805 (нет в каталоге) | CAP COVER REAR | |
| 19-001 | 5SNSADF30E19 (нет в каталоге) | PLATE SHUTTER | |
| 19-002 | 5SNSP0011820 (нет в каталоге) | DAMPER | |
| 19-003 | 5SNSP0011821 (нет в каталоге) | DAMPER SHUTTER | |
| 19-004 | 5SNSP0011846 (нет в каталоге) | GASKET | |
| 19-005 | 5SNSP0011849 (нет в каталоге) | PLATE SHUTTER | |
| 19-006 | 5SNSP0012292 (нет в каталоге) | CLAMP CABLE | |
| 20-001 | 5SNSADF30E20 (нет в каталоге) | SLIDE GUIDE ASS’Y | |
| 20-002 | 5SNSP0011826 (нет в каталоге) | GUIDE SLIDE | |
| 20-003 | 5SNSP0011827 (нет в каталоге) | COVER SLIDE FRONT | |
| 20-004 | 5SNSP0011833 (нет в каталоге) | COVER SLIDE REAR | |
| 23-001 | 5SNSADF30E23 (нет в каталоге) | GUIDE HURDLE UNIT | |
| 23-002 | 5SNSP0011818 (нет в каталоге) | SHUTTER HURDLE | |
| 23-003 | 5SNSP0011819 (нет в каталоге) | SPRING LEAF | |
| 23-004 | 5SNSP0011822 (нет в каталоге) | GUIDE HURDLE LOWER | |
| 23-005 | 5SNSP0011823 (нет в каталоге) | PLATE HURDLE | |
| 23-006 | 5SNSP0012286 (нет в каталоге) | CABLE | |
| 23-007 | 5SNSP0011824 (нет в каталоге) | PHOTO-INTERRUPTER | |
| 23-008 | 5SNSP0011825 (нет в каталоге) | PLATE HURDLE | |
| 23-009 | 5SNSP0011841 (нет в каталоге) | SPRING LEAF | |
| 23-010 | 5SNSP0011842 (нет в каталоге) | PLATE |

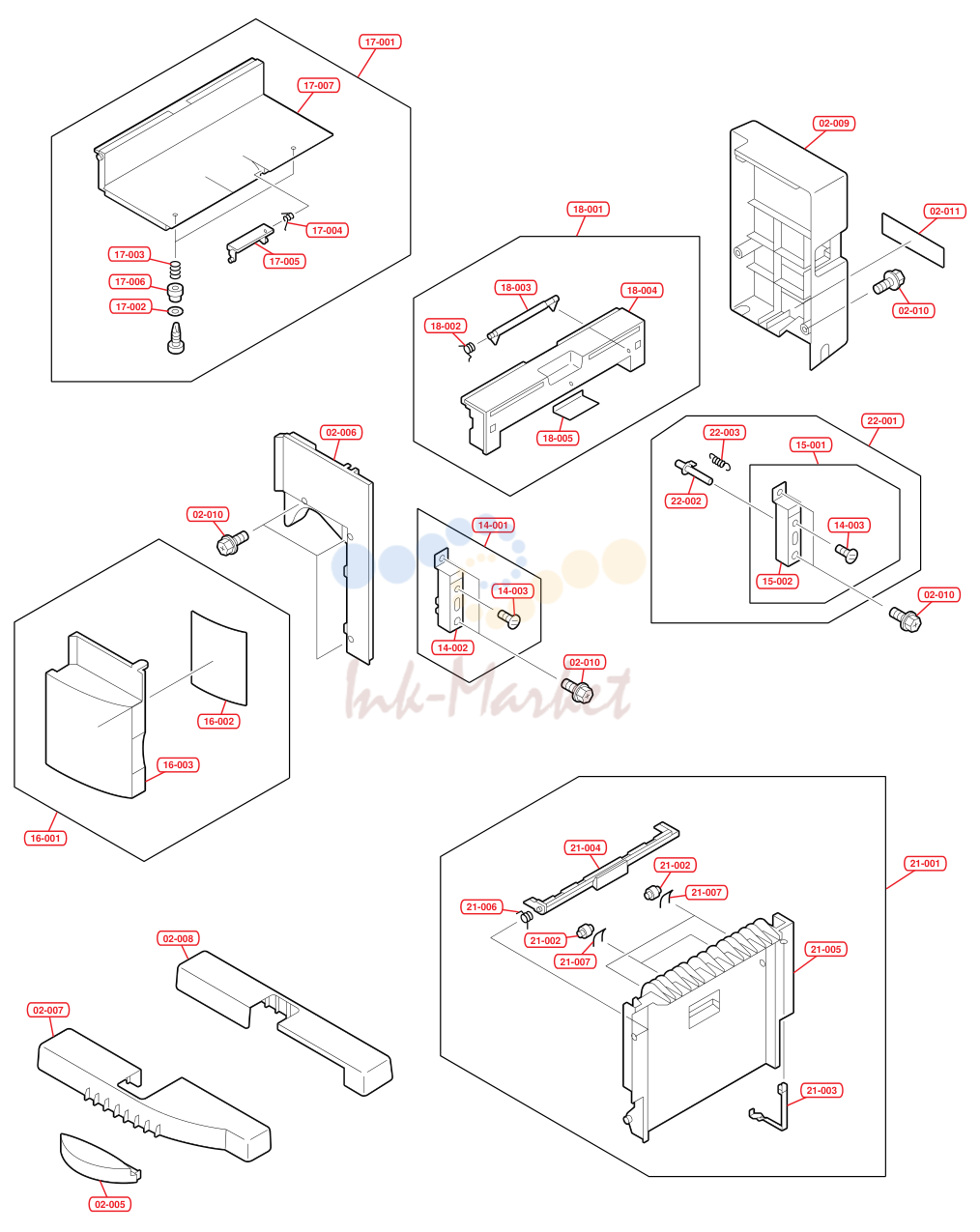

4. b - External Covers/Panels #2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 02-005 | 5SNSP0011806 (нет в каталоге) | COVER CASTER | |
| 02-006 | 5SNSP0011807 (нет в каталоге) | COVER FRONT | |
| 02-007 | 5SNSP0011808 (нет в каталоге) | COVER LOWER FRONT | |
| 02-008 | 5SNSP0011809 (нет в каталоге) | COVER LOWER REAR | |
| 02-009 | 5SNSP0011810 (нет в каталоге) | COVER REAR | |
| 02-010 | 5SNSP0012287 (нет в каталоге) | SCR RS M4*8 | |
| 02-011 | (нет в каталоге) | 5MVVSDF30*01 LABEL | |
| 14-001 | 5SNSADF30E14 (нет в каталоге) | LATCH FRONT | |
| 14-002 | 5SNSP0011851 (нет в каталоге) | LATCH FRONT | |
| 14-003 | 5SNSP0011843 (нет в каталоге) | MAGNET | |
| 15-001 | 5SNSADF30E15 (нет в каталоге) | LATCH REAR | |
| 15-002 | 5SNSP0011852 (нет в каталоге) | LATCH REAR | |
| 16-001 | 5SNSADF30E16 (нет в каталоге) | COVER DOOR | |
| 16-002 | 5SNSP0011811 (нет в каталоге) | LABEL OPERATION | |
| 16-003 | 5SNSP0011850 (нет в каталоге) | COVER FRONT | |
| 17-001 | 5SMSADF30E17 (нет в каталоге) | TOP DOOR ASS’Y | |
| 17-002 | 5SNSP0012285 (нет в каталоге) | WASHER | |
| 17-003 | 5SNSP0011812 (нет в каталоге) | SPRING COMPRESSION | |
| 17-004 | 5SNSP0011813 (нет в каталоге) | SPRING TORSION | |
| 17-005 | 5SNSP0011814 (нет в каталоге) | LATCH | |
| 17-006 | 5SNSP0011815 (нет в каталоге) | PIECE PRESSURE | |
| 17-007 | 5SNSP0011847 (нет в каталоге) | TOP DOOR | |
| 18-001 | 5SNSADF30E18 (нет в каталоге) | TOP COVER ASS’Y | |
| 18-002 | 5SNSP0011816 (нет в каталоге) | SPRING TORSION | |
| 18-003 | 5SNSP0011817 (нет в каталоге) | ARM SENSOR | |
| 18-004 | 5SNSP0011848 (нет в каталоге) | TOP COVER | |
| 18-005 | 5SNSP0012289 (нет в каталоге) | FILM | |
| 21-001 | 5SNSADF30E21 (нет в каталоге) | RIGHT GUIDE ASS’Y | |
| 21-002 | 5SNSP0011834 (нет в каталоге) | ROLLER A | |
| 21-003 | 5SNSP0011835 (нет в каталоге) | HINGE | |
| 21-004 | 5SNSP0011836 (нет в каталоге) | LATCH | |
| 21-005 | 5SNSP0011837 (нет в каталоге) | RIGHT GUIDE | |
| 21-006 | 5SNSP0011838 (нет в каталоге) | SPRING TORSION | |
| 21-007 | 5SNSP0011839 (нет в каталоге) | SPRING TORSION | |
| 21-008 | 5SNSP0011840 (нет в каталоге) | SPRING TENSION | |
| 22-001 | 5SNSADF30E22 (нет в каталоге) | LATCH REAR UNIT | |
| 22-002 | 5SNSP0011844 (нет в каталоге) | FLAG SENSORE | |
| 22-003 | 5SNSP0011845 (нет в каталоге) | SPRING TENSION |

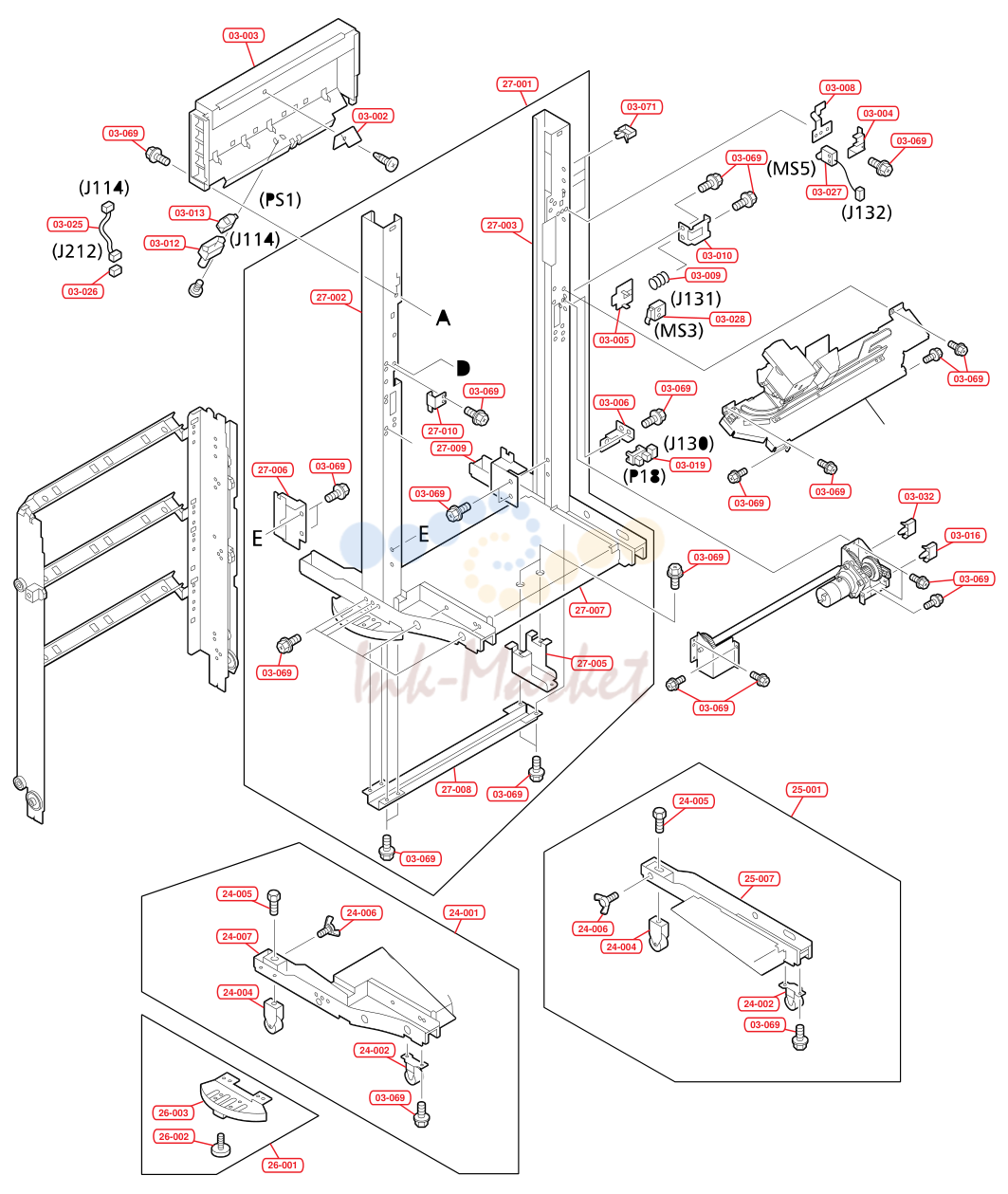

5. a - Stapler Tray Main Body #1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 03-001 | 5SNSADF30E03 (нет в каталоге) | STAPLER TRAY MAIN BODY | |
| 03-002 | 5SNSP0011854 (нет в каталоге) | SPRING LEAF | |
| 03-003 | 5SNSP0011855 (нет в каталоге) | MOUNT SLIDE | |
| 03-004 | 5SNSP0011856 (нет в каталоге) | HOLDER SLIDER | |
| 03-005 | 5SNSP0011857 (нет в каталоге) | HOLDER | |
| 03-006 | 5SNSP0011858 (нет в каталоге) | MOUNT SENSOR | |
| 03-008 | 5SNSP0011860 (нет в каталоге) | SPRING LEAF | |
| 03-009 | 5SNSP0011861 (нет в каталоге) | SPRING COMPRESSION | |
| 03-010 | 5SNSP0011862 (нет в каталоге) | BRACKET | |
| 03-012 | 5SNSP0011864 (нет в каталоге) | DUCT SWENSOR | |
| 03-013 | 5SNSP0011865 (нет в каталоге) | SENSOR | |
| 03-016 | 5SNSP0011868 (нет в каталоге) | CLIP CABLE | |
| 03-019 | 5SNSP0011824 (нет в каталоге) | PHOTO-INTERRUPTER | |
| 03-025 | 5SNSP0011878 (нет в каталоге) | CABLE SENSOR | |
| 03-026 | 5SNSP0011879 (нет в каталоге) | CONNECTOR SNAP TIGHT | |
| 03-027 | 5SNSP0011880 (нет в каталоге) | MICROSWITCH | |
| 03-028 | 5SNSP0011881 (нет в каталоге) | MICROSWITCH | |
| 03-032 | 5SNSP0011887 (нет в каталоге) | PLATE GEAR | |
| 03-069 | 5SNSP0012287 (нет в каталоге) | SCREW RS M4*8* | |
| 03-071 | 5SNSP0011931 (нет в каталоге) | CLIP CABLE | |
| 24-001 | 5SNSADF30E24 (нет в каталоге) | UNIT BOTTOM FRAME FRONT | |
| 24-002 | 5SNSP0011885 (нет в каталоге) | CASTER | |
| 24-004 | 5SNSP0011936 (нет в каталоге) | CASTER | |
| 24-005 | 5SNSP0011937 (нет в каталоге) | BOLT | |
| 24-006 | 5SNSP0012295 (нет в каталоге) | SCREW | |
| 24-007 | 5SNSP0012301 (нет в каталоге) | BOTTOM FLAME FRONT | |
| 25-001 | 5SNSADF30E25 (нет в каталоге) | UNIT BOTTOM FRAME REAR | |
| 25-007 | 5SNSP0012302 (нет в каталоге) | BOTTOM FLAME REAR | |
| 26-001 | 5SNSADF30E26 (нет в каталоге) | UNIT BOTTOM FRAME SUB | |
| 26-002 | 5SNSP0011934 (нет в каталоге) | ADJUSTER | |
| 26-003 | 5SNSP0011935 (нет в каталоге) | FLAME SUB | |
| 27-001 | 5SNSADF30E27 (нет в каталоге) | UNIT FRAME | |
| 27-002 | 5SNSP0012296 (нет в каталоге) | FRONT SUPPORT | |
| 27-003 | 5SNSP0012297 (нет в каталоге) | REAR SUPPORT | |
| 27-005 | 5SNSP0011886 (нет в каталоге) | MOUNT RAIL | |
| 27-006 | 5SNSP0011932 (нет в каталоге) | STOPPER F | |
| 27-007 | 5SNSP0012298 (нет в каталоге) | BOTTOM SUPPORT | |
| 27-008 | 5SNSP0012299 (нет в каталоге) | GUIDE REINFORCEMENT | |
| 27-009 | 5SNSP0011933 (нет в каталоге) | STOPPER R | |
| 27-010 | 5SNSP0011872 (нет в каталоге) | HINGE DOOR |

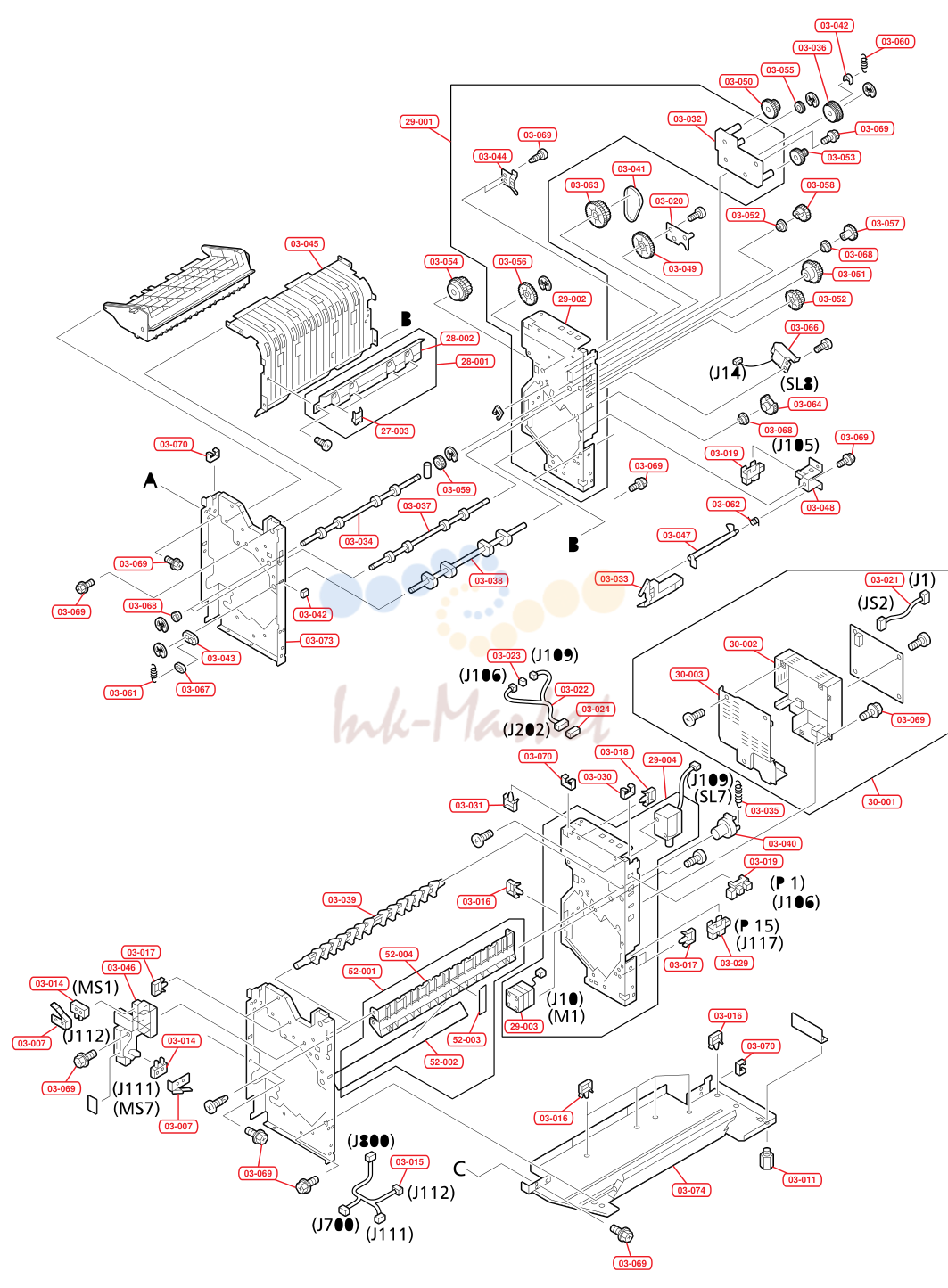

6. b - Stapler Tray Main Body #2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 03-007 | 5SNSP0011859 (нет в каталоге) | SPRING LEAF | |
| 03-011 | 5SNSP0011863 (нет в каталоге) | SCREW | |
| 03-014 | 5SNSP0011866 (нет в каталоге) | MICROSWITCH | |
| 03-015 | 5SNSP0011867 (нет в каталоге) | CABLE SWITCH | |
| 03-016 | 5SNSP0011868 (нет в каталоге) | CLIP CABLE | |
| 03-017 | 5SNSP0011869 (нет в каталоге) | CLIP CABLE | |
| 03-018 | 5SNSP0011870 (нет в каталоге) | CLAMP | |
| 03-019 | 5SNSP0011824 (нет в каталоге) | PHOTO-INTERRUPTER | |
| 03-020 | 5SNSP0011873 (нет в каталоге) | PLATE SHAFT | |
| 03-021 | 5SNSP0011874 (нет в каталоге) | CABLE POWER | |
| 03-022 | 5SNSP0011875 (нет в каталоге) | CABLE SENSOR | |
| 03-023 | 5SNSP0011876 (нет в каталоге) | CONNECTOR 2P | |
| 03-024 | 5SNSP0011877 (нет в каталоге) | CONNECTOR SNAP TIGHT | |
| 03-029 | 5SNSP0011824 (нет в каталоге) | PHOTO-INTERRUPTER | |
| 03-030 | 5SNSP0011883 (нет в каталоге) | CLIP CABLE | |
| 03-031 | 5SNSP0011884 (нет в каталоге) | CLIP CABLE | |
| 03-033 | 5SNSP0011888 (нет в каталоге) | GUIDE CABLE | |
| 03-034 | 5SNSP0011889 (нет в каталоге) | SHAFT ROLLER PAPER FEED | |
| 03-035 | 5SNSP0011890 (нет в каталоге) | SPRING TENSION | |
| 03-036 | 5SNSP0011891 (нет в каталоге) | GEAR 45T/55T | |
| 03-037 | 5SNSP0011893 (нет в каталоге) | SHAFT ROLLER | |
| 03-038 | 5SNSP0011894 (нет в каталоге) | SHAFT ROLLER | |
| 03-039 | 5SNSP0011895 (нет в каталоге) | DEFLECTOR | |
| 03-040 | 5SNSP0011896 (нет в каталоге) | ARM DEFLECTOR | |
| 03-041 | 5SNSP0011897 (нет в каталоге) | BELT TIMING | |
| 03-042 | 5SNSP0011898 (нет в каталоге) | HOOK | |
| 03-043 | 5SNSP0011899 (нет в каталоге) | ARM REVERSE | |
| 03-044 | 5SNSP0011900 (нет в каталоге) | PLATE GROUND | |
| 03-045 | 5SNSP0011901 (нет в каталоге) | GUIDE CENTER | |
| 03-046 | 5SNSP0011902 (нет в каталоге) | COVER SWITCH | |
| 03-047 | 5SNSP0011903 (нет в каталоге) | FLAG SENSOR | |
| 03-048 | 5SNSP0011904 (нет в каталоге) | MOUNT SENSOR | |
| 03-049 | 5SNSP0011907 (нет в каталоге) | GEAR 20T/42T | |
| 03-050 | 5SNSP0011908 (нет в каталоге) | GEAR 24T/36T | |
| 03-051 | 5SNSP0011909 (нет в каталоге) | GEAR 17T/27T | |
| 03-052 | 5SNSP0011910 (нет в каталоге) | GEAT 17T/23T | |
| 03-053 | 5SNSP0011911 (нет в каталоге) | GEAR 16T/36T | |
| 03-054 | 5SNSP0011912 (нет в каталоге) | GEAR 18T/24T | |
| 03-055 | 5SNSP0011913 (нет в каталоге) | GEAR 26T | |
| 03-056 | 5SNSP0011914 (нет в каталоге) | GEAR 28T | |
| 03-057 | 5SNSP0011915 (нет в каталоге) | GEAR 23T | |
| 03-058 | 5SNSP0011916 (нет в каталоге) | GEAR 18T | |
| 03-059 | 5SNSP0011917 (нет в каталоге) | GEAR 20T | |
| 03-060 | 5SNSP0011918 (нет в каталоге) | SPRING TENSION | |
| 03-061 | 5SNSP0011919 (нет в каталоге) | SPRING TENSION | |
| 03-062 | 5SNSP0011920 (нет в каталоге) | SPRING TENSION | |
| 03-063 | 5SNSP0011921 (нет в каталоге) | GEAR 27T/PULLEY 48T | |
| 03-064 | 5SNSP0011922 (нет в каталоге) | GEAR 30T | |
| 03-066 | 5SNSP0011925 (нет в каталоге) | SOLENOID | |
| 03-067 | 5SNSP0011927 (нет в каталоге) | COLLAR SPRING | |
| 03-068 | 5SNSP0011928 (нет в каталоге) | BUSHING | |
| 03-069 | 5SNSP0012287 (нет в каталоге) | SCREW RS M4*8 | |
| 03-070 | 5SNSP0011930 (нет в каталоге) | CLIP CABLE | |
| 03-072 | 5SNSP0011938 (нет в каталоге) | CLIP CABLE | |
| 03-073 | 5SNSP0011940 (нет в каталоге) | FRONT SIDE PLATE | |
| 03-074 | 5SNSP0012300 (нет в каталоге) | CENTER REINFORCEMENT | |
| 27-003 | 5SNSP0011929 (нет в каталоге) | COVER SPRING | |
| 28-001 | 5SNSADF30E28 (нет в каталоге) | UNIT GUIDE REVERSE | |
| 28-002 | 5SNSP0011924 (нет в каталоге) | GUIDE REVERSE | |
| 29-001 | 5SNSADF30E29 (нет в каталоге) | UNIT PLATE REAR | |
| 29-002 | 5SNSP0011939 (нет в каталоге) | REAR SIDE PLATE | |
| 29-003 | 5SNSP0011923 (нет в каталоге) | MOTOR STEPPING DC24V | |
| 29-004 | 5SNSP0011892 (нет в каталоге) | SOLENOID | |
| 30-001 | 5SNSADF30E30 (нет в каталоге) | UNIT POWER | |
| 30-002 | 5SNSP0011853 (нет в каталоге) | SWITCHING REGULATER | |
| 30-003 | 5SNSP0011926 (нет в каталоге) | COVER POWER SUPPLY ASS’Y | |
| 52-001 | 5SNSADF30E52 (нет в каталоге) | GUIDE PAPER FEED | |
| 52-002 | 5SNSP0011906 (нет в каталоге) | SHEET | |
| 52-003 | 5SNSP0012294 (нет в каталоге) | SHEET | |
| 52-004 | 5SNSP0011905 (нет в каталоге) | STAY GUIDE |
7. Stapler Tray Main Body #3
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 04-001 | 5SNSADF30E04 (нет в каталоге) | STAPLER TRAY MAIN BODY | |
| 04-002 | 5SNSP0011942 (нет в каталоге) | BELT | |
| 04-003 | 5SNSP0011943 (нет в каталоге) | GEAR 15T/32T | |
| 04-004 | 5SNSP0011944 (нет в каталоге) | CLIP CABLE | |
| 04-005 | 5SNSP0011945 (нет в каталоге) | COVER CABLE | |
| 04-006 | 5SNSP0011948 (нет в каталоге) | CABLE SENSOR | |
| 04-007 | 5SNSP0011824 (нет в каталоге) | PHOTO-INTERRUPTER | |
| 04-008 | 5SNSP0011962 (нет в каталоге) | CABLE SWING UNIT | |
| 04-009 | 5SNSP0011963 (нет в каталоге) | CONNECTOR 2P | |
| 04-010 | 5SNSP0011964 (нет в каталоге) | CONNECTOR 3P | |
| 04-011 | 5SNSP0011966 (нет в каталоге) | BUSHING | |
| 04-012 | 5SNSP0011967 (нет в каталоге) | CLIP CABLE | |
| 31-001 | 5SNSADF30E01 (нет в каталоге) | GUIDE STAPLE | |
| 31-002 | 5SNSP0011955 (нет в каталоге) | SHEET | |
| 31-003 | 5SNSP0011954 (нет в каталоге) | GUIDE STAPLE | |
| 32-001 | 5SNSADF30E32 (нет в каталоге) | GUIDE BELT | |
| 32-002 | 5SNSP0011968 (нет в каталоге) | PLATE GUIDE | |
| 32-003 | 5SNSP0012290 (нет в каталоге) | HOOK GUIDE | |
| 33-001 | 5SNSADF30E33 (нет в каталоге) | MICROSWITCH UNIT | |
| 33-002 | 5SNSP0011946 (нет в каталоге) | PLATE SWING | |
| 33-003 | 5SNSP0011947 (нет в каталоге) | CABLE SENSOR | |
| 34-001 | 5SNSADF30E34 (нет в каталоге) | UNIT ROLLER | |
| 34-002 | 5SNSP0011956 (нет в каталоге) | ROLLER DELIVERY | |
| 34-003 | 5SNSP0011957 (нет в каталоге) | CAM SHUTTER | |
| 34-004 | 5SNSP0011958 (нет в каталоге) | GEAR 22T | |
| 34-005 | 5SNSP0011959 (нет в каталоге) | GEAR 18T | |
| 34-006 | 5SNSP0011960 (нет в каталоге) | BUSHING | |
| 35-001 | 5SNSADF30E35 (нет в каталоге) | UNIT GUIDE STAPLE | |
| 35-002 | 5SNSP0011941 (нет в каталоге) | ROLLER | |
| 35-003 | 5SNSP0011951 (нет в каталоге) | MOUNT SENSOR | |
| 35-004 | 5SNSP0011953 (нет в каталоге) | SPRING TORSION | |
| 35-005 | 5SNSP0011950 (нет в каталоге) | FLAG SENSOR | |
| 35-006 | 5SNSP0011965 (нет в каталоге) | PHOTO-INTERRUPTER |
8. Tray Drive Assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 05-001 | 5SNSADF30E05 (нет в каталоге) | TRAY DRIVE ASSY | |
| 05-002 | 5SNSP0011969 (нет в каталоге) | BRACKET DRIVE | |
| 05-003 | 5SNSP0011970 (нет в каталоге) | CAM | |
| 05-004 | 5SNSP0011971 (нет в каталоге) | SHAFT TRAY | |
| 05-005 | 5SNSP0011972 (нет в каталоге) | BUSHING | |
| 05-006 | 5SNSP0011973 (нет в каталоге) | GEAR 48T | |
| 05-007 | 5SNSP0011974 (нет в каталоге) | SPRING COMPRESSION | |
| 05-008 | 5SNSP0011975 (нет в каталоге) | MOTOR DC24V | |
| 05-009 | 5SNSP0011976 (нет в каталоге) | GEAR 22T | |
| 05-010 | 5SNSP0011977 (нет в каталоге) | BUSHING | |
| 05-011 | 5SNSP0011978 (нет в каталоге) | BRACKET DRIVE SMALL | |
| 05-012 | 5SNSP0011979 (нет в каталоге) | WASHER | |
| 05-013 | 5SNSP0011980 (нет в каталоге) | PHOTO-INTERRUPTER | |
| 05-014 | 5SNSP0012310 (нет в каталоге) | CABLE MAIN | |
| 05-015 | 5SNSP0012311 (нет в каталоге) | FERRITE CORE | |
| 05-016 | 5SNSP0012312 (нет в каталоге) | CLAMP CABLE |
Раздел 9
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 06-001 | 5SNSADF30E06 (нет в каталоге) | TRAY ASS’Y | |
| 06-002 | 5SNSP0011981 (нет в каталоге) | GUIDE SLIDE A | |
| 06-003 | 5SNSP0011982 (нет в каталоге) | GUIDE SLIDE B | |
| 06-004 | 5SNSP0011983 (нет в каталоге) | CROSSMEMBER TRAY | |
| 06-005 | 5SNSP0011984 (нет в каталоге) | FRAME TRAY FRONT | |
| 06-006 | 5SNSP0011985 (нет в каталоге) | FRAME TRAY REAR | |
| 06-007 | 5SNSP0011986 (нет в каталоге) | ROLLER | |
| 06-008 | 5SNSP0011987 (нет в каталоге) | ROLLER | |
| 06-009 | 5SNSP0011988 (нет в каталоге) | PLATE GUIDE |
10. Swing Guide Assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 07-001 | 5SNSADF30E07 (нет в каталоге) | SWING GUIDE ASS’Y | |
| 07-003 | 5SNSP0011990 (нет в каталоге) | LEVER SWING | |
| 07-004 | 5SNSP0011991 (нет в каталоге) | SPRING RETAINER | |
| 07-005 | 5SNSP0011992 (нет в каталоге) | HOLDER ROLLER | |
| 07-006 | 5SNSP0011993 (нет в каталоге) | SHAFT | |
| 07-007 | 5SNSP0011994 (нет в каталоге) | SHAFT ROLLER | |
| 07-008 | 5SNSP0012007 (нет в каталоге) | GEAR 21T | |
| 07-009 | 5SNSP0012008 (нет в каталоге) | GEAR 21T | |
| 07-010 | 5SNSP0012009 (нет в каталоге) | ROLLER | |
| 07-011 | 5SNSP0012010 (нет в каталоге) | ROLLER | |
| 07-012 | 5SNSP0012011 (нет в каталоге) | SPRING COMPRESSION | |
| 07-013 | 5SNSP0012012 (нет в каталоге) | SPRING TENSION | |
| 07-014 | 5SNSP0012013 (нет в каталоге) | SPRING TENSION | |
| 07-015 | 5SNSP0012014 (нет в каталоге) | BUSHING | |
| 07-016 | 5SNSP0012015 (нет в каталоге) | SOLENOID | |
| 07-017 | 5SNSP0012016 (нет в каталоге) | COLLAR SPRING | |
| 07-018 | 5SNSP0012319 (нет в каталоге) | SPRING COMPRESSION | |
| 36-001 | 5SNSADF30E36 (нет в каталоге) | ARM STOP FRONT T31 | |
| 36-002 | 5SNSP0012313 (нет в каталоге) | WEIGHT | |
| 36-003 | 5SNSP0011989 (нет в каталоге) | ARM FRONT | |
| 37-001 | 5SNSADF30E37 (нет в каталоге) | ARM STOP REAR | |
| 37-002 | 5SNSP0011995 (нет в каталоге) | ARM REAR | |
| 38-001 | 5SNSADF30E38 (нет в каталоге) | PLATE DRIVE | |
| 38-002 | 5SNSP0011996 (нет в каталоге) | GEAR PLATE | |
| 38-003 | 5SNSP0012314 (нет в каталоге) | GEAR | |
| 38-004 | 5SNSP0012315 (нет в каталоге) | SHAFT | |
| 38-005 | 5SNSP0012316 (нет в каталоге) | SHAFT | |
| 38-006 | 5SNSP0012317 (нет в каталоге) | SHAFT | |
| 39-001 | 5SNSADF30E39 (нет в каталоге) | GUIDE SWING | |
| 39-002 | 5SNSP0011998 (нет в каталоге) | ELIMINATOR STATIC CHARGE A | |
| 39-003 | 5SNSP0011999 (нет в каталоге) | ELIMINATOR STATIC CHARGE B | |
| 39-004 | 5SNSP0012000 (нет в каталоге) | PLATE GROUNDING | |
| 39-005 | 5SNSP0012001 (нет в каталоге) | PLATE GROUNDING | |
| 39-006 | 5SNSP0012002 (нет в каталоге) | PLATE GROUNDING | |
| 39-007 | 5SNSP0012003 (нет в каталоге) | ELIMINATOR STATIC CHARGE C | |
| 39-008 | 5SNSP0011997 (нет в каталоге) | SWING GUIDE | |
| 40-001 | 5SNSADF30E40 (нет в каталоге) | PLATE | |
| 40-002 | 5SNSP0012005 (нет в каталоге) | DAMPER SHUTTER | |
| 40-003 | 5SNSP0012004 (нет в каталоге) | DAMPER SHUTTER | |
| 41-001 | 5SNSADF30E41 (нет в каталоге) | SHAFT | |
| 41-002 | 5SNSP0012006 (нет в каталоге) | RUBBER | |
| 41-003 | 5SNSP0012318 (нет в каталоге) | STAND |
11. a - Stapler Tray Assembly #1
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 08-001 | 5SNSADF30E08 (нет в каталоге) | STAPLER TRAY ASS’Y | |
| 08-002 | 5SNSP0012017 (нет в каталоге) | SHAFT DELIVERY ROLLER | |
| 08-003 | 5SNSP0012018 (нет в каталоге) | LINK SHUTTER A | |
| 08-004 | 5SNSP0012019 (нет в каталоге) | LINK SHUTTER B | |
| 08-008 | 5SNSP0012023 (нет в каталоге) | LEVER SENSOR | |
| 08-009 | 5SNSP0012024 (нет в каталоге) | PLATE GEAR | |
| 08-010 | 5SNSP0012025 (нет в каталоге) | LEVER STOP FRONT | |
| 08-011 | 5SNSP0012026 (нет в каталоге) | LEVER STOP REAR | |
| 08-012 | 5SNSP0012027 (нет в каталоге) | PLATE SUPPORT FRONT | |
| 08-013 | 5SNSP0012028 (нет в каталоге) | PLATE SUPPORT REAR | |
| 08-014 | 5SNSP0012029 (нет в каталоге) | CROSSBAR STOP | |
| 08-015 | 5SNSP0012030 (нет в каталоге) | LINK | |
| 08-017 | 5SNSP0012035 (нет в каталоге) | GEAR 15T/23T | |
| 08-018 | 5SNSP0012037 (нет в каталоге) | GEAR 15T | |
| 08-019 | 5SNSP0012038 (нет в каталоге) | GEAR 50T | |
| 08-022 | 5SNSP0012041 (нет в каталоге) | SPRING TORSION | |
| 08-023 | 5SNSP0012042 (нет в каталоге) | SPRING TORSION | |
| 08-027 | 5SNSP0012049 (нет в каталоге) | STOP FRONT | |
| 08-028 | 5SNSP0012050 (нет в каталоге) | STOP REAR | |
| 08-030 | 5SNSP0012052 (нет в каталоге) | SPRING TENSION | |
| 08-032 | 5SNSP0012060 (нет в каталоге) | BUSHING | |
| 08-033 | 5SNSP0012061 (нет в каталоге) | BUSHING | |
| 08-035 | 5SNSP0012063 (нет в каталоге) | SCREW | |
| 08-036 | 5SNSP0012064 (нет в каталоге) | SPRING | |
| 08-038 | 5SNSP0012067 (нет в каталоге) | CLIP CABLE | |
| 08-039 | 5SNSP0012287 (нет в каталоге) | SCREW RS M4*8 | |
| 43-001 | 5SNSADF30E43 (нет в каталоге) | SPRING LEAF | |
| 43-002 | 5SNSP0012054 (нет в каталоге) | RUBBER | |
| 43-003 | 5SNSP0012053 (нет в каталоге) | SPRING LEAF | |
| 44-001 | 5SNSADF30E44 (нет в каталоге) | PLATE | |
| 44-003 | 5SNSP0012324 (нет в каталоге) | PLATE STOPPER | |
| 44-004 | 5SNSP0012325 (нет в каталоге) | GEAR5 | |
| 44-005 | 5SNSP0012326 (нет в каталоге) | GEAR7 | |
| 44-006 | 5SNSP0012327 (нет в каталоге) | GEAR2 | |
| 44-007 | 5SNSP0012328 (нет в каталоге) | SHAFT2 | |
| 44-008 | 5SNSP0012329 (нет в каталоге) | SHAFT5 | |
| 44-009 | 5SNSP0012330 (нет в каталоге) | SHAFT6 | |
| 44-010 | 5SNSP0012331 (нет в каталоге) | SHAFT7 | |
| 44-011 | 5SNSP0012332 (нет в каталоге) | SHAFT55 | |
| 44-012 | 5SNSP0012277 (нет в каталоге) | SWING SHAFT GS | |
| 44-013 | 5SNSP0012278 (нет в каталоге) | SHAFT3 | |
| 45-001 | 5SNSADF30E45 (нет в каталоге) | LEVER SWING | |
| 45-002 | 5SNSP0012034 (нет в каталоге) | LEVER SWING | |
| 45-003 | 5SNSP0012320 (нет в каталоге) | BOSS PLATE SWING | |
| 45-004 | 5SNSP0012321 (нет в каталоге) | SHAFT | |
| 46-001 | 5SNSADF30E46 (нет в каталоге) | UNIT LEVER SWING | |
| 46-002 | 5SNSP0012036 (нет в каталоге) | GEAR 15T/34T | |
| 46-003 | 5SNSP0012031 (нет в каталоге) | WASHER | |
| 46-004 | 5SNSP0012033 (нет в каталоге) | SPRING LEAF | |
| 46-005 | 5SNSP0012065 (нет в каталоге) | SLIDER |
12. b - Stapler Tray Assembly #2
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 08-005 | 5SNSP0012020 (нет в каталоге) | PLATE | |
| 08-006 | 5SNSP0012021 (нет в каталоге) | SHUTTER | |
| 08-007 | 5SNSP0012022 (нет в каталоге) | LEVER SHUTTER | |
| 08-016 | 5SNSP0012032 (нет в каталоге) | MOUNT SENSOR | |
| 08-020 | 5SNSP0012039 (нет в каталоге) | GEAR 12T/36T | |
| 08-021 | 5SNSP0012040 (нет в каталоге) | SPRING TORSION | |
| 08-024 | 5SNSP0012046 (нет в каталоге) | CLIP CABLE | |
| 08-025 | 5SNSP0012047 (нет в каталоге) | SOLENOID | |
| 08-026 | 5SNSP0012048 (нет в каталоге) | MOTOR DC24V | |
| 08-029 | 5SNSP0012051 (нет в каталоге) | PHOTO-INTERRUPTER | |
| 08-031 | 5SNSP0012059 (нет в каталоге) | RING RETAINING | |
| 08-034 | 5SNSP0012062 (нет в каталоге) | WASHER | |
| 08-038 | 5SNSP0012067 (нет в каталоге) | CLIP CABLE | |
| 08-040 | 5SNSP0012066 (нет в каталоге) | PLATE TRAY REAR | |
| 42-001 | 5SNSADF30E42 (нет в каталоге) | TRAY STAPLER | |
| 42-002 | 5SNSP0012044 (нет в каталоге) | SEAL | |
| 42-003 | 5SNSP0012043 (нет в каталоге) | STAPLER TRAY | |
| 42-004 | 5SNSP0012322 (нет в каталоге) | PLATE HOLD | |
| 42-005 | 5SNSP0012323 (нет в каталоге) | RUBBER | |
| 47-001 | 5SNSADF30E47 (нет в каталоге) | UNIT MOUNT MOTOR | |
| 47-002 | 5SNSP0012055 (нет в каталоге) | MOUNT MOTOR | |
| 47-003 | 5SNSP0012056 (нет в каталоге) | CLIP CABLE | |
| 47-004 | 5SNSP0012057 (нет в каталоге) | MOTOR STEPPING | |
| 47-005 | 5SNSP0011824 (нет в каталоге) | PHOTO-INTERRUPTER |
Раздел 13
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 09-001 | 5SNSADF30E09 (нет в каталоге) | UPPER FEEDER ASS’Y | |
| 09-002 | 5SNSP0012068 (нет в каталоге) | ROLLER A | |
| 09-003 | 5SNSP0012069 (нет в каталоге) | ROLLER B | |
| 09-004 | 5SNSP0012070 (нет в каталоге) | ROLLER C | |
| 09-005 | 5SNSP0012071 (нет в каталоге) | SPRING TORSION | |
| 09-006 | 5SNSP0012075 (нет в каталоге) | SPRING ROLLER HOLDER | |
| 48-001 | 5SNSADF30E48 (нет в каталоге) | GUIDE UPPER | |
| 48-002 | 5SNSP0012072 (нет в каталоге) | GUIDE UPPER | |
| 48-003 | 5SNSP0012073 (нет в каталоге) | LABEL OPEERATION | |
| 48-004 | 5SNSP0012074 (нет в каталоге) | LABEL |
14. Center Guide Assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 10-001 | 5SNSADF30E10 (нет в каталоге) | CENTER GUIDE ASS’Y | |
| 10-002 | 5SNSP0012068 (нет в каталоге) | ROLLER A | |
| 10-003 | 5SNSP0012071 (нет в каталоге) | SPRING TORSION | |
| 10-004 | 5SNSP0012079 (нет в каталоге) | SHAFT STAPLER ROLLER | |
| 10-005 | 5SNSP0012080 (нет в каталоге) | GEAR 20T | |
| 10-006 | 5SNSP0012081 (нет в каталоге) | GEAR 16T | |
| 10-007 | 5SNSP0012082 (нет в каталоге) | BUSHING | |
| 49-001 | 5SNSADF30E49 (нет в каталоге) | GUIDE CENTER | |
| 49-002 | 5SNSP0012076 (нет в каталоге) | GUIDE CENTER | |
| 49-003 | 5SNSP0012077 (нет в каталоге) | LABEL |
15. Stapler Assembly
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 11-001 | 5SNSADF30E11 (нет в каталоге) | STAPLER ASS’Y | |
| 11-002 | 5SNSP0012083 (нет в каталоге) | GUIDE STAPLER | |
| 11-003 | 5SNSP0012084 (нет в каталоге) | PLATE RACK | |
| 11-004 | 5SNSP0012085 (нет в каталоге) | PLATE GUIDE | |
| 11-005 | 5SNSP0012086 (нет в каталоге) | COVER SENSOR | |
| 11-006 | 5SNSP0012087 (нет в каталоге) | BELT TIMING | |
| 11-007 | 5SNSP0012088 (нет в каталоге) | CAM STOP | |
| 11-008 | 5SNSP0012089 (нет в каталоге) | COVER PCB | |
| 11-009 | 5SNSP0012090 (нет в каталоге) | SCREW STEPPED M3 | |
| 11-010 | 5SNSP0012091 (нет в каталоге) | GEAR 44T/PULLEY 16T | |
| 11-011 | 5SNSP0012092 (нет в каталоге) | GEAR 16T/PULLEY 40T | |
| 11-012 | 5SNSP0012093 (нет в каталоге) | ROLLER | |
| 11-013 | 5SNSP0012094 (нет в каталоге) | ROLLER | |
| 11-014 | 5SNSP0012095 (нет в каталоге) | FLANGE PULLEY | |
| 11-015 | 5SNSP0012096 (нет в каталоге) | CATCH MAGNET | |
| 11-016 | 5SNSP0012097 (нет в каталоге) | MOTOR STEPPING | |
| 11-017 | 5SNSP0012098 (нет в каталоге) | CABLE STAPLER | |
| 11-018 | 5SNSP0012099 (нет в каталоге) | CABLE STAPLER | |
| 11-019 | 5SNSP0012100 (нет в каталоге) | CONNECTOR 3P | |
| 11-020 | 5SNSP0011952 (нет в каталоге) | SCREW RS M3*6 | |
| 11-021 | 5SNSP0011824 (нет в каталоге) | PHOTO-INTERRUPTER | |
| 11-022 | 5SNSP0012102 (нет в каталоге) | TWO-STEP SCREW M3 | |
| 11-023 | 5SNSP0012103 (нет в каталоге) | MOUNT STAPLER | |
| 11-024 | 5SNSP0012104 (нет в каталоге) | BRACKET STAPLER | |
| 11-025 | 5SNSP0012105 (нет в каталоге) | CLAMP CABLE | |
| 11-026 | 5SNSP0012106 (нет в каталоге) | GROMMET CORD | |
| 11-027 | 5SNSP0012107 (нет в каталоге) | CONNECTOR 9P | |
| 11-028 | 5SNSP0012109 (нет в каталоге) | CONNECTOR PWB ASS’Y | |
| 11-029 | 5SNSP0012287 (нет в каталоге) | SCREW | |
| 11-030 | 5SNSP0012114 (нет в каталоге) | MOUNT | |
| 11-031 | 5SNSP0012115 (нет в каталоге) | ROLLER | |
| 11-032 | 5SNSP0012116 (нет в каталоге) | CLAMP CABLE | |
| 50-001 | 5SNSADF30E50 (нет в каталоге) | UNIT STAPLER | |
| 50-002 | 5SNSP0012110 (нет в каталоге) | COVER STAPLER | |
| 50-003 | 5SNSP0012111 (нет в каталоге) | LEVER LOCK | |
| 50-004 | 5SNSP0012112 (нет в каталоге) | STAPLER | |
| 50-005 | 5SNSP0012113 (нет в каталоге) | PLATE GROUNDING | |
| 50-006 | 5SNSP0012108 (нет в каталоге) | CABLE STAPLER | |
| 50-007 | 5SNSP0012280 (нет в каталоге) | CATRIDGE STAPLE |
16. PCB Assembly Location
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 12-001 | 5SNSADF30E12 (нет в каталоге) | PCB ASSEMBLY LOCATION DIAGRAM | |
| 12-002 | 5SNSP0012117 (нет в каталоге) | FINISHER DRIVER PCB ASS’Y | |
| 12-003 | 5SNSP0012118 (нет в каталоге) | SWITCH PWB ASS’Y | |
| 12-004 | 5SNSP0012119 (нет в каталоге) | CONNECTOR PCB ASS’Y | |
| 12-005 | 5SNSP0012120 (нет в каталоге) | CONNECTOR PCB ASS’Y | |
| 12-006 | 5SNSP0012078 (нет в каталоге) | INTERFACE PCB ASS’Y |
комментарии
