Содержание
- 1. EXTERIOR COVERS 1AH
- 2. FRAMES 1AH
- 3. CASSETTE 1AH
- 4. PAPER FEED-IN SECTION I 1AH
- 5. PAPER FEED-IN SECTION II 1AH
- 6. PAPER FEED-IN SECTION III 1AH
- 7. PAPER CONVEYING SECTION 1AH
- 8. CHARGING SECTION 1AH

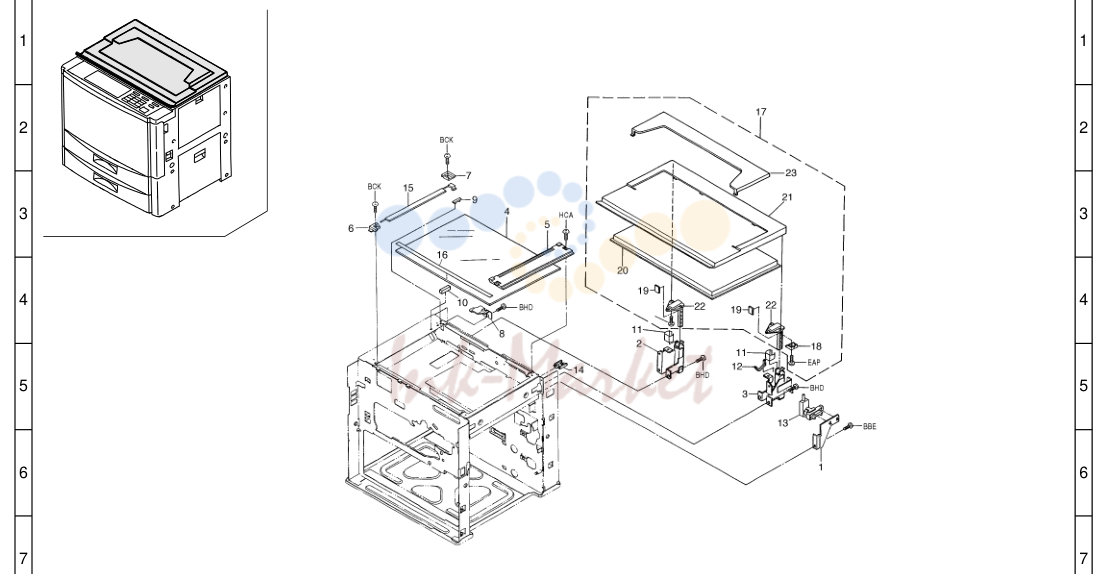

- 9. ORIGINAL SET SECTION 1AH

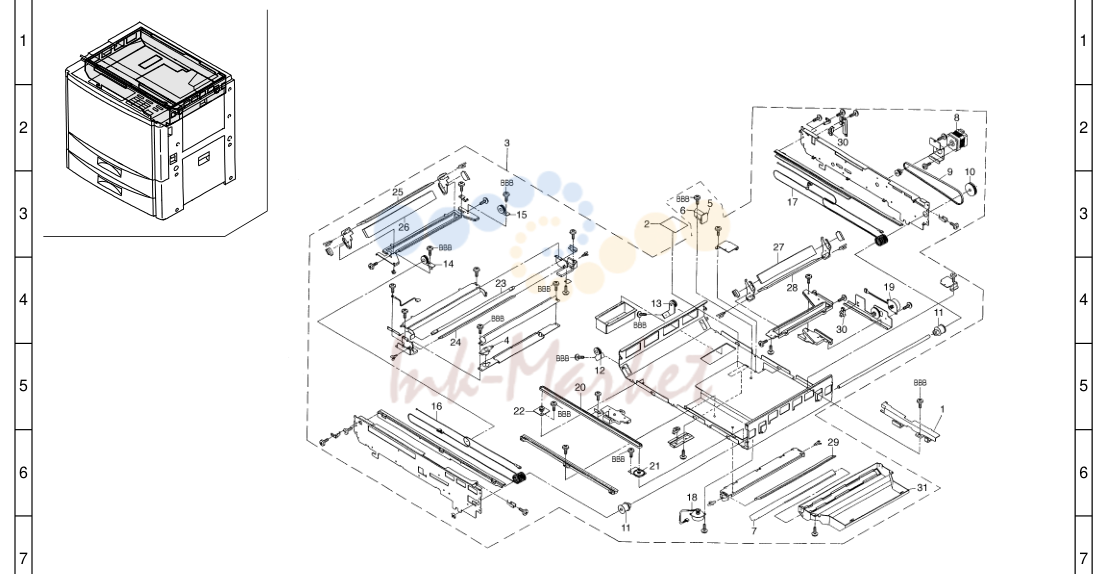

- 10. OPTICAL SECTION 1AH

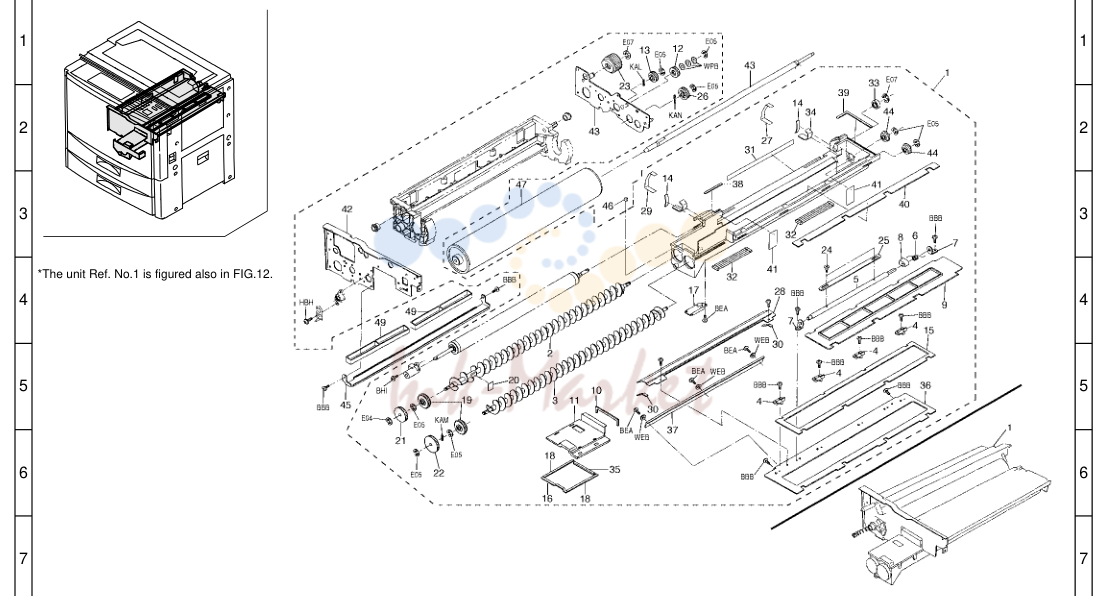

- 11. IMAGE FORMATION SECTION I(DEVELOPING) 1AH
- 12. IMAGE FORMATION SECTION II(CLEANIG) 1AH
- 13. TONER HOPPER SECTION 1AH

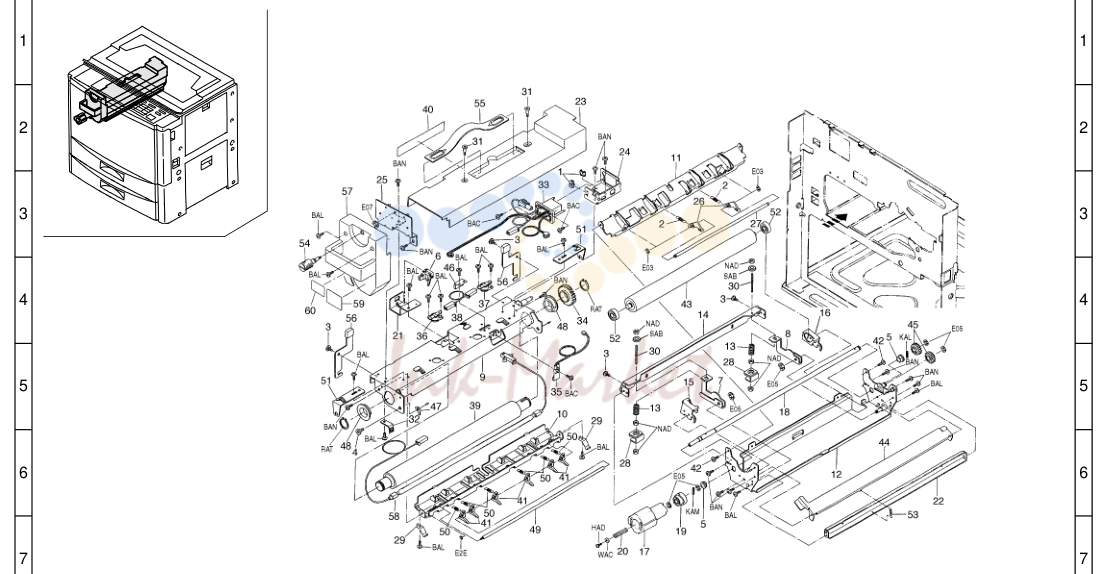

- 14. FIXING SECTION 1AH
- 15. DRIVING, COOLING SECTION 1AH

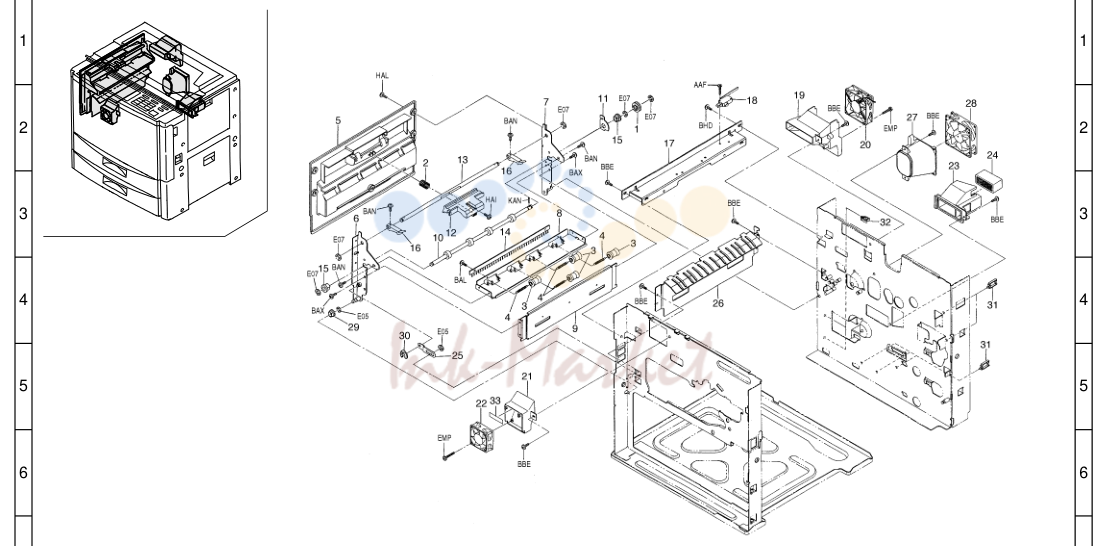

- 16. EJECT SECTION 1AH

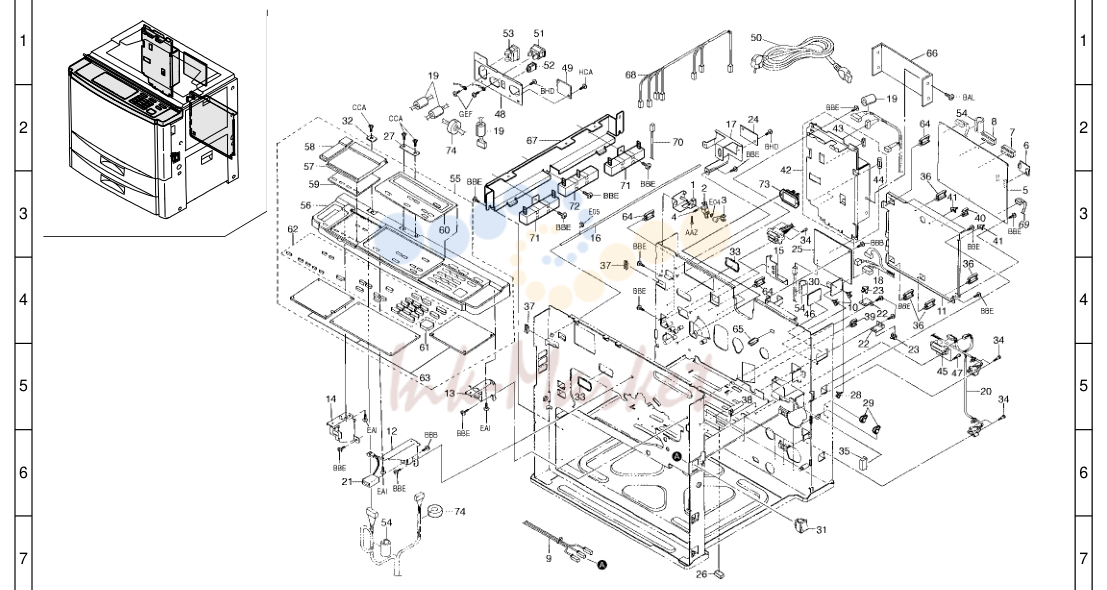

- 17. ELECTRICAL COMPONENTS I 1AH
- 18. ELECTRICAL COMPONENTS II 1AH

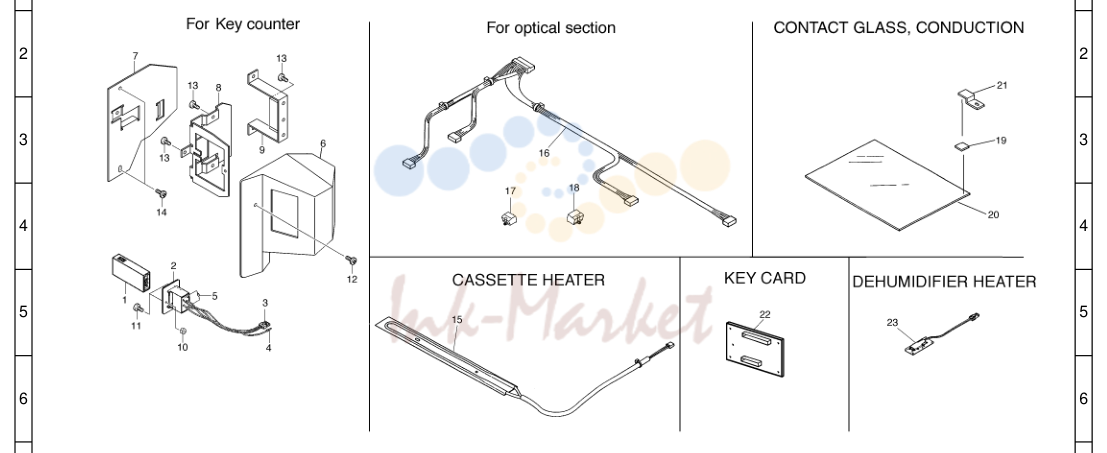

- 19. OPTION 1AH

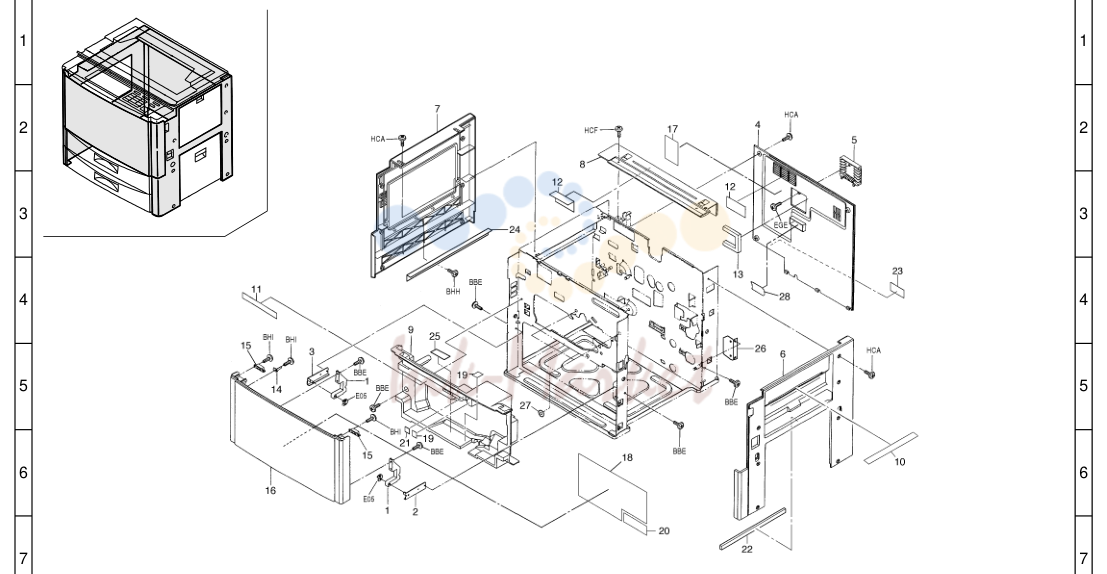

1. EXTERIOR COVERS 1AH
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 34804140 (нет в каталоге) | FRONT HINGE,COVER | |
| 2 | 34804150 (нет в каталоге) | RIGHT MOUNT,HINGE | |
| 3 | 34804160 (нет в каталоге) | LEFT MOUNT,HINGE | |
| 9 | 34804120 (нет в каталоге) | INNER FRONT COVER | |
| 10 | 34804180 (нет в каталоге) | RIGHT SHEET,COVER | |
| 11 | 34705060 (нет в каталоге) | LABEL,FIXING OPERATION | |
| 12 | 34812110 (нет в каталоге) | REAR FILTER,SCANNER DUST SHIELD | |
| 13 | 34823030 (нет в каталоге) | REAR SPONGE COVER,COOLING | |
| 14 | 34804020 (нет в каталоге) | ACTUATION PLATE,INTERLOCK | |
| 15 | 60804120 (нет в каталоге) | MAGNET CATCH | |
| 17 | 34705122 (нет в каталоге) | LABEL SIM(EXP) | |
| 19 | 67305310 (нет в каталоге) | CAUTION LABEL,HV | |
| 20 | 46664934 (нет в каталоге) | LABEL,SUPPLIES(E,F,G,S) | |
| 21 | 2AG05200 (нет в каталоге) | LABEL,HIGH VOLTAGE CAUTION(EXP) | |
| 22 | 1AA04020 (нет в каталоге) | RIGHT SPONGE,COVER | |
| 23 | 67805200 (нет в каталоге) | LABEL,ROLL HEATER | |
| 24 | 34804190 (нет в каталоге) | LEFT REINFORCEMENT,COVER | |
| 25 | 34805130 (нет в каталоге) | LABEL,TRANSFER | |
| 26 | 34826230 (нет в каталоге) | PROTECTING PLATE,CASSETTE WIRE | |
| 27 | 66014420 (нет в каталоге) | SPACER,CLEANING SECTION | |
| 28 | 34804200 (нет в каталоге) | REAR SPONGE,COVER |

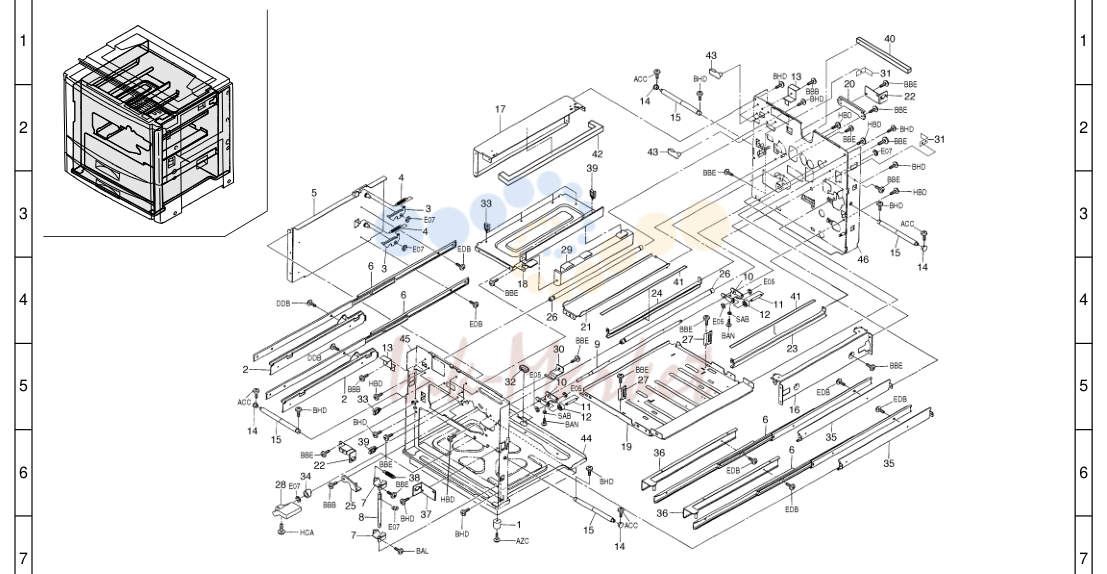

2. FRAMES 1AH
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 66102140 (нет в каталоге) | BASE,RUBBER 4 41 34802170 SHEET,IMAGE FORMATION RAIL | |
| 2 | 33902070 (нет в каталоге) | LEFT MOUNT,RAIL 2 42 34823040 UPPER LEFT SPONGE,REINFORCMENT | |
| 3 | 33902120 (нет в каталоге) | HOOK,CASSETTE RETAINING 2 43 M2105940 CLAMP,NAD-06(KITAGAWA) | |
| 5 | 34802061 (нет в каталоге) | LOWER LEFT REINFORCEMENT 1 45 34802011 FRONT FRAME | |
| 6 | 66107084 (нет в каталоге) | SLIDER,CASSETTE 4 46 34802022 REAR FRAME | |
| 7 | 33902150 (нет в каталоге) | STOPPER,CASSETTE LOCK | |
| 8 | 34802130 (нет в каталоге) | SHAFT,CASSETTE LOCK | |
| 9 | 34816060 (нет в каталоге) | SHAFT,CONVEYING RELEASE | |
| 10 | 34816070 (нет в каталоге) | SUPPORT PLATE,CONVEYING RELEASE | |
| 11 | 34816080 (нет в каталоге) | SHAFT,CONVEYING RELEASE PULLEY | |
| 13 | 34812050 (нет в каталоге) | HOLDER,SCANNER UNIT | |
| 14 | 33902260 (нет в каталоге) | CAP,HANDLE | |
| 15 | 34802160 (нет в каталоге) | HANDLE B,MACHINE | |
| 16 | 34802040 (нет в каталоге) | UPPER RIGHT REINFORCEMENT | |
| 17 | 34802050 (нет в каталоге) | UPPER LEFT REINFORCEMENT | |
| 18 | 34802070 (нет в каталоге) | LOWER REINFORCEMENT,SCANNER | |
| 19 | 34802080 (нет в каталоге) | REINFORCEMENT,MIDDLE | |
| 20 | 34802090 (нет в каталоге) | REINFORCEMENT, REAR FRAME | |
| 21 | 34802102 (нет в каталоге) | RAIL,FIXING | |
| 22 | 34802140 (нет в каталоге) | LEFT MOUNT,HANDLE | |
| 23 | 34809010 (нет в каталоге) | RIGHT RAIL,IMAGE FORMATION | |
| 24 | 34809020 (нет в каталоге) | LEFT RAIL,IMAGE FORMATION | |
| 25 | 34810030 (нет в каталоге) | SPACER,MC RETAINING | |
| 26 | 34812040 (нет в каталоге) | SHAFT,LENS SCANNER UNIT SUPPORT | |
| 27 | 34816140 (нет в каталоге) | STOPPER,CONVEYING RELEASE | |
| 28 | 34816151 (нет в каталоге) | HANDLE,CONVEYING RELEASE | |
| 29 | 34823020 (нет в каталоге) | RIGHT PARTITION,FIXING | |
| 30 | 34826020 (нет в каталоге) | PROTECTING PLATE,CASSETTE CONNECTOR | |
| 31 | 34826190 (нет в каталоге) | REAR RETAINER | |
| 32 | 34827050 (нет в каталоге) | PROTECTOR,EDGE | |
| 33 | M2109000 (нет в каталоге) | WIRE SADDLE,WS-1NS | |
| 35 | 33902060 (нет в каталоге) | RIGHT REINFORCEMENT | |
| 36 | 68707050 (нет в каталоге) | RIGHT MOUNT,RAIL | |
| 37 | 33902110 (нет в каталоге) | MOUNT,HANDLE | |
| 39 | M2109010 (нет в каталоге) | WIRE SADDLE,WS-2NS | |
| 40 | 34823050 (нет в каталоге) | REAR SPONGE,FRAME |

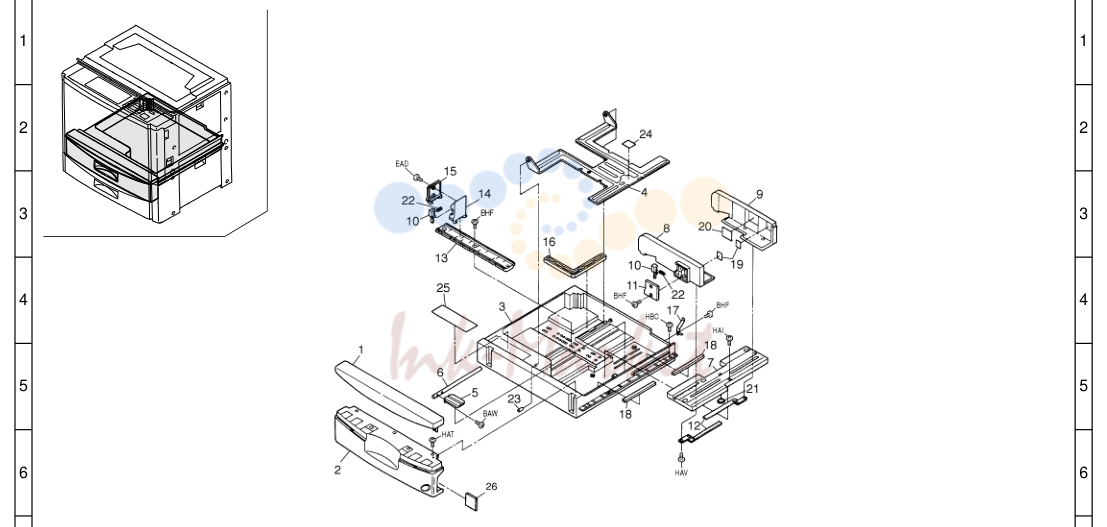

3. CASSETTE 1AH
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | (нет в каталоге) | •33907012 CASSETTE | |
| 4 | (нет в каталоге) | •33907020 WORK PLATE,CASSETTE | |
| 5 | (нет в каталоге) | •33907030 WORK PLATE,LIFT CASSETTE | |
| 6 | (нет в каталоге) | •33968220 CASSETTE LIFT SHAFT ASS’Y | |
| 7 | (нет в каталоге) | •33907050 RAIL A,CURSOR | |
| 8 | (нет в каталоге) | •33907060 CURSOR A,CASSETTE | |
| 9 | (нет в каталоге) | •33907070 CURSOR B,CASSETTE | |
| 10 | (нет в каталоге) | •33907080 LEVER,CASSETTE CURSOR | |
| 11 | (нет в каталоге) | •33907090 LID A,CURSOR | |
| 12 | (нет в каталоге) | •33907100 RACK,CASSETTE | |
| 13 | (нет в каталоге) | •33907120 RAIL C,CURSOR | |
| 14 | (нет в каталоге) | •33907130 CURSOR C,CASSETTE | |
| 15 | (нет в каталоге) | •33907140 LID C,CURSOR | |
| 16 | (нет в каталоге) | •33907180 DETECTION PLATE,CASSETTE | |
| 18 | (нет в каталоге) | •33907210 CUSHION,CASSETTE WORK PLATE | |
| 19 | (нет в каталоге) | •60907170 CUSHION,CASSETTE R | |
| 20 | (нет в каталоге) | •61705110 LABEL,PAPER UPPER LIMIT | |
| 23 | (нет в каталоге) | •66007310 PIN,CASSETTE WORK PLATE | |
| 24 | (нет в каталоге) | •66107100 PAD,CASSETTE | |
| 25 | (нет в каталоге) | •33905020 LABEL,CASSETTE OPERATION | |
| 26 | 33907220 (нет в каталоге) | ORIGINAL SIZE INDICATOR,SIZE (METRIC) |

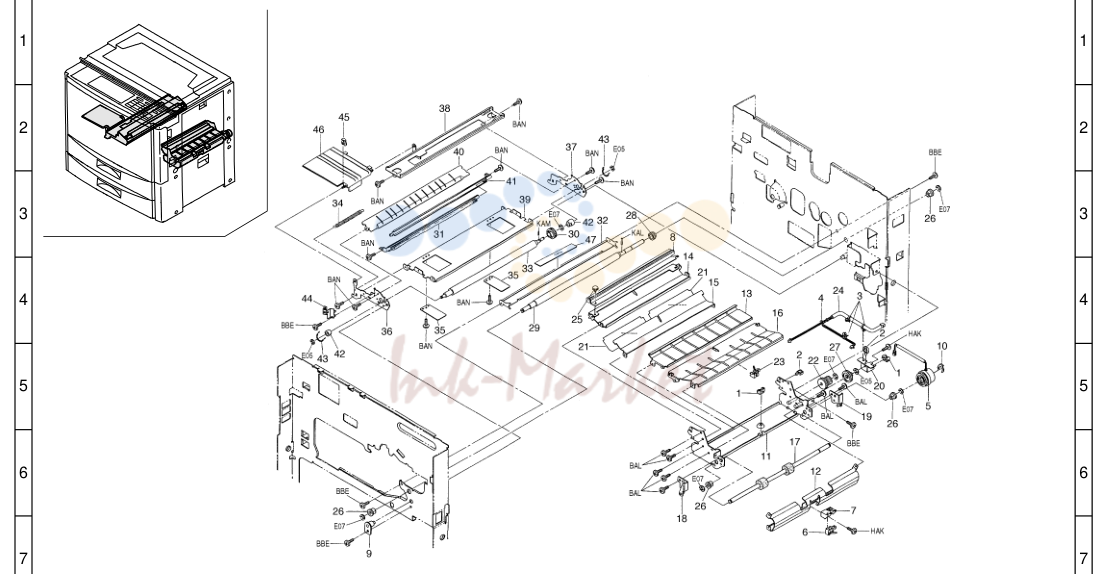

4. PAPER FEED-IN SECTION I 1AH
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | M2104260 (нет в каталоге) | EDGING,EDS-0607U(KITAGAWA) 2 41 34817220 LOWER SUPPORT PLATE,REGISTRATION CLEANER | |
| 2 | M2105720 (нет в каталоге) | MINIATURE CLAMP,UAMS-05-2 2 ' 42 72107160 BUSHING 6,LOWER REGISTRATION ROLLER | |
| 3 | M2107120 (нет в каталоге) | BINDING BAND SG-130 3 43 77706461 PRESSING SPRING | |
| 4 | M2607010 (нет в каталоге) | BINDING BAND,PLT1M 1 44 34817302 HOLDER,TRANSFER CHARGER | |
| 7 | 33906620 (нет в каталоге) | MOUNT BASE,PAPER FEED SWITCH 1 ' 47 34806540 UPPER FILM,RESISTANCE | |
| 9 | 34817310 (нет в каталоге) | FRONT PIN,TRANSFER FRAME | |
| 12 | 34806210 (нет в каталоге) | LOWER GUIDE,FEED | |
| 13 | 34806220 (нет в каталоге) | UPPER GUIDE,FEED | |
| 14 | 34806230 (нет в каталоге) | UPPER GUIDE,REGISTRATION | |
| 15 | 34806240 (нет в каталоге) | GUIDE,REGISTRATION MIDDLE | |
| 16 | 34806250 (нет в каталоге) | LOWER GUIDE,REGISTRATION | |
| 18 | 34806291 (нет в каталоге) | FRONT MOUNT,HOOK | |
| 19 | 34806301 (нет в каталоге) | REAR MOUNT,HOOK | |
| 20 | 34806311 (нет в каталоге) | RETAINER,FEED CLUTCH | |
| 21 | 34806340 (нет в каталоге) | SEAL,REGISTRATION GUIDE | |
| 24 | 34827170 (нет в каталоге) | WIRE,FEED UNIT | |
| 25 | 64007010 (нет в каталоге) | PIN,CLEANER | |
| 32 | 34817320 (нет в каталоге) | UPPER FRONT GUIDE,TRANSFER | |
| 36 | 34817170 (нет в каталоге) | FRONT FRAME,TRANSFER | |
| 37 | 34817180 (нет в каталоге) | REAR FRAME,TRANSFER | |
| 38 | 34817190 (нет в каталоге) | RAIL,TRANSFER CHARGER | |
| 39 | 34817200 (нет в каталоге) | REINFORCEMENT,TRANSFER FRAME | |
| 40 | 34817211 (нет в каталоге) | LOWER FRONT GUIDE,TRANSFER |

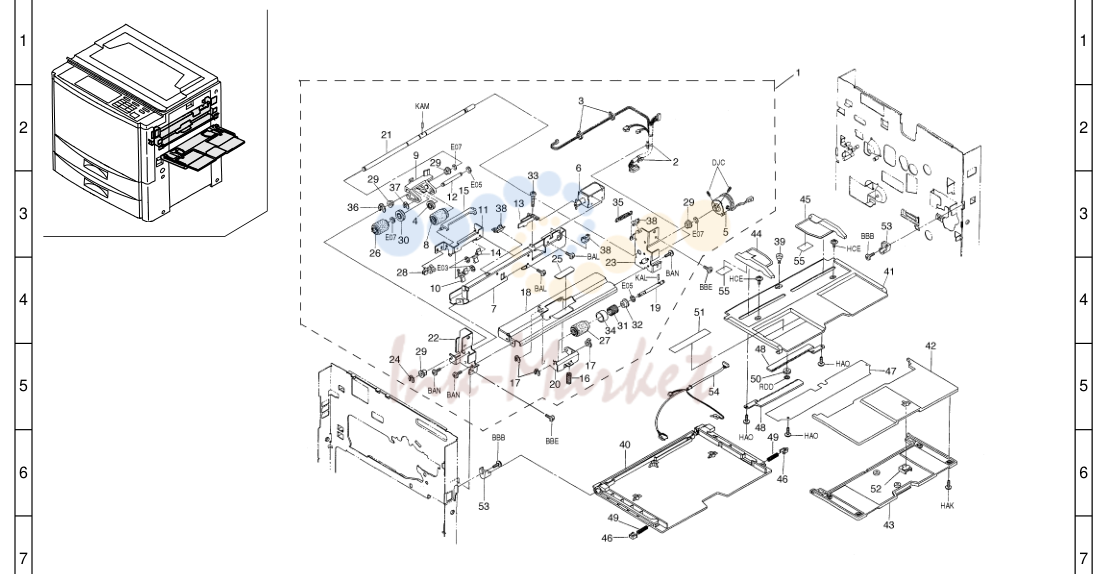

5. PAPER FEED-IN SECTION II 1AH
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 34700110 (нет в каталоге) | BYPASS PAPER FEED ASS’Y 1 ' 41 33906810 TABLE B,BYPASS | |
| 2 | (нет в каталоге) | •M2107120 BINDING BAND SG-130 2 ' 42 33906820 TABLE C,BYPASS | |
| 3 | (нет в каталоге) | •M2607010 BINDING BAND,PLT1M 2 ' 43 33906830 TABLE D,BYPASS | |
| 7 | (нет в каталоге) | •33906441 UPPER GUIDE,BYPASS 1 47 33906900 COVER,CURSOR | |
| 9 | (нет в каталоге) | •33906480 SUPPORT PLATE,LEADING FEED PULLEY BYPASS 1 ' 49 63516110 SPRING,TRANSFER | |
| 10 | (нет в каталоге) | •33906930 LEVER,PE 1 ' 50 65914120 GEAR 18,IDLE DEVELOPING | |
| 11 | (нет в каталоге) | •33906941 MOUNT,STOPPER 1 ' 51 66006820 SIZE INDICATOR,BYPASS(METRIC) | |
| 12 | (нет в каталоге) | •33906950 SHAFT,LEADING FEED PULLEY BYPASS 1 52 34706050 LID,BYPASS TABLE | |
| 13 | (нет в каталоге) | •33906960 LEVER,BYPASS SOLENOID 1 53 33906890 FRONT FULCRUM PLATE,BYPASS TABLE | |
| 14 | (нет в каталоге) | •33906970 STOPPER,PAPER 1 54 34727060 WIRE,BYPASS UNIT | |
| 15 | (нет в каталоге) | •33906980 LEVER,STOPPER RELEASE 1 55 33906220 PAD,BYPASS CURSOR | |
| 17 | (нет в каталоге) | •34806140 STOPPER | |
| 18 | (нет в каталоге) | •34806410 LOWER GUIDE,BYPASS | |
| 19 | (нет в каталоге) | •34806420 SHAFT,SEPARATION PULLEY | |
| 20 | (нет в каталоге) | •34806430 SUPPORT PLATE,SEPARATION PULLEY | |
| 21 | (нет в каталоге) | •34806440 SHAFT,BYPASS PAPER FEED | |
| 22 | (нет в каталоге) | •34806450 FRONT FRAME,BYPASS | |
| 23 | (нет в каталоге) | •34806460 REAR FRAME,BYPASS | |
| 25 | (нет в каталоге) | •34806490 FRICTION PLATE,BYPASS LEADING FEED | |
| 33 | (нет в каталоге) | •72518060 PIN B,DISPOSAL TANK FULCRUM | |
| 38 | (нет в каталоге) | •M2104260 EDGING,EDS-0607U(KITAGAWA) | |
| 39 | 48128606 (нет в каталоге) | PIN,WIRE TENSION |

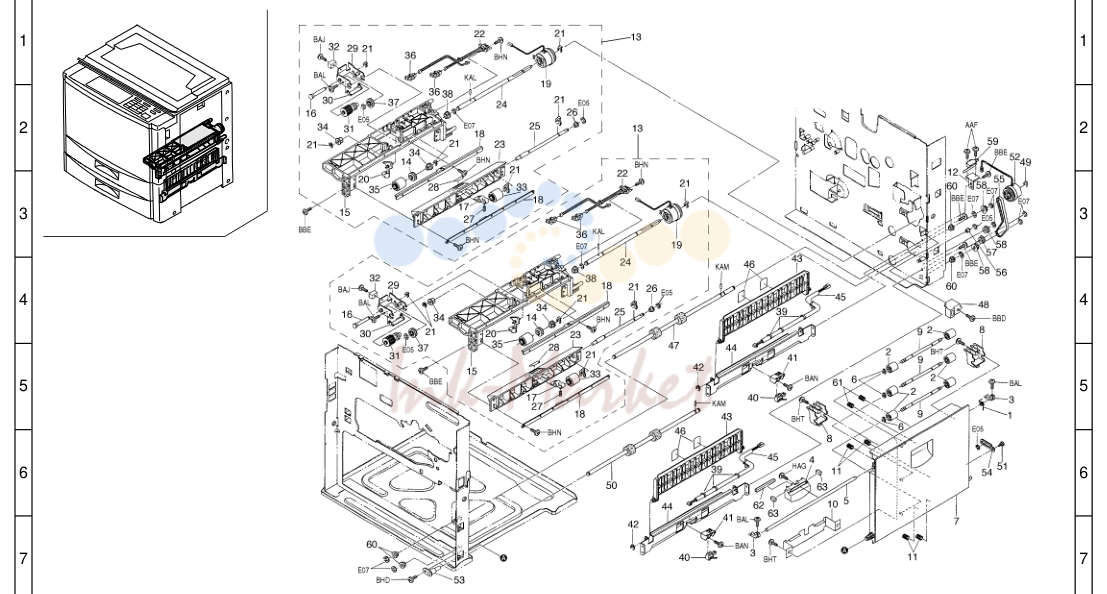

6. PAPER FEED-IN SECTION III 1AH
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | 33906670 (нет в каталоге) | RIGHT HOOK,FEED RELEASE 2 43 33906700 GUIDE,CONFLUENCE | |
| 4 | 33906680 (нет в каталоге) | RIGHT HANDLE,FEED RELEASE 1 44 33906780 LEFT GUIDE,FEED | |
| 5 | 33906690 (нет в каталоге) | RIGHT SHAFT,FEED RELEASE 1 45 33927180 WIRE,VERTICAL CONVEYING JUNCTION | |
| 6 | 34806140 (нет в каталоге) | STOPPER 4 3 ' 46 34806520 FILM,CONFLUENCE GUIDE | |
| 8 | 34806170 (нет в каталоге) | GUIDE,VERTICAL CONVEYING 2 48 34806130 COVER,SAFETY SWITCH VERTICAL CONVEYING | |
| 9 | 34806181 (нет в каталоге) | SHAFT,VERTICAL CONVEYING 3 ' 49 34806150 STOPPER | |
| 10 | 34806501 (нет в каталоге) | PROTECTING PLATE,COVER VERTICAL CONVEYING 1 50 34806190 ROLLER,DESK CONVEYING | |
| 12 | 34806120 (нет в каталоге) | MOUNT,VERTICAL COVER RELEASE SWITCH 1 ' 52 33906110 CLUTCH,PAPER FEED | |
| 13 | 34800162 (нет в каталоге) | PRIMARY PAPER FEED ASS’Y 2 53 33906770 RIGHT FULCRUM PIN,COVER FEED | |
| 15 | (нет в каталоге) | •33906012 UPPER HOUSING,PAPER FEED 2 ' 55 60922220 LOWER BELT,PAPER FEED | |
| 16 | (нет в каталоге) | •33906080 SHAFT,LEADING FEED PULLEY 2 ' 56 66015270 PULLEY 10,TONER RECYCLE | |
| 17 | (нет в каталоге) | •33906090 LOWER LEVER,PAPER FEED PULLEY RELEASE 2 ' 57 72407330 PULLEY,PF GEAR | |
| 18 | (нет в каталоге) | •33906100 REINFORCEMENT,PAPER FEED HOUSING 4 ' 58 72622130 UPPER PULLEY,CENTRAL LEAD ROLLER | |
| 22 | (нет в каталоге) | •33927160 WIRE,PAPER FEED UNIT 2 62 1AA06010 SPONGE A,HANDLE | |
| 23 | (нет в каталоге) | •34806010 LOWER HOUSING,PAPER FEED 2 63 1AA06020 SPONGE B,HANDLE | |
| 24 | (нет в каталоге) | •34806020 UPPER SHAFT,PAPER FEED | |
| 25 | (нет в каталоге) | •34806030 SHAFT,LEADING FEED PULLEY | |
| 29 | (нет в каталоге) | •34806070 SUPPORT PLATE,LEADING FEED PULLEY | |
| 30 | (нет в каталоге) | •34806080 REINFORCEMENT,LEADING FEED SUPPORT PLATE | |
| 32 | (нет в каталоге) | •34806510 WEIGHT,LEADING FEED PULLEY | |
| 39 | M2105720 (нет в каталоге) | MINIATURE CLAMP,UAMS-05-2 |

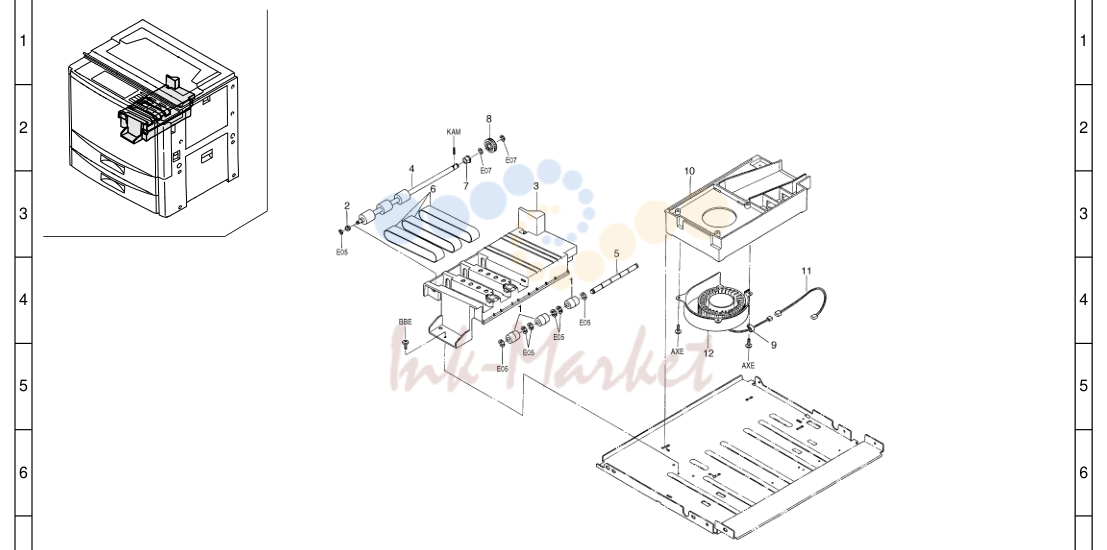

7. PAPER CONVEYING SECTION 1AH
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | 34816010 (нет в каталоге) | GUIDE,CONVEYING | |
| 5 | 34816030 (нет в каталоге) | SHAFT,CONVEYING | |
| 9 | M2105710 (нет в каталоге) | MINIATURE CLAMP,UAMS-05-0 | |
| 10 | 34816050 (нет в каталоге) | DUCT,CONVEYING | |
| 11 | 34827180 (нет в каталоге) | WIRE,CONVEYING FAN | |
| 12 | 61727432 (нет в каталоге) | FAN,PTC |

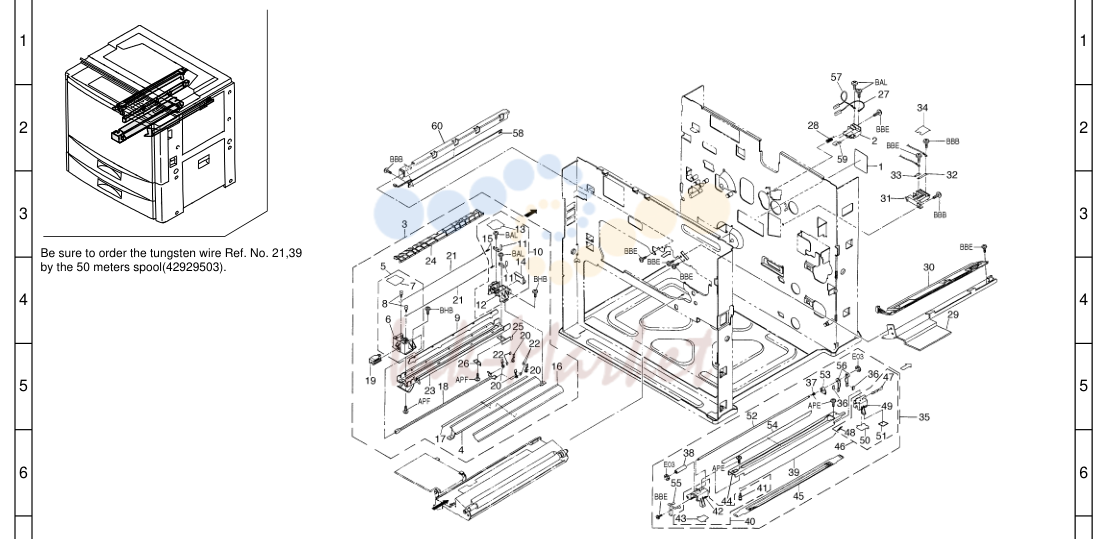

8. CHARGING SECTION 1AH
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 67305310 (нет в каталоге) | CAUTION LABEL,HV 1 41 ••34817161 PIN,CHARGER | |
| 2 | 34910070 (нет в каталоге) | HOUSING,MC TERMINAL BASE 1 42 ••34910010 FRONT HOUSING,MAIN CHARGER | |
| 4 | (нет в каталоге) | •34817100 GUIDE,TRANSFER 1 44 •34910030 SHIELD,MAIN CHARGER | |
| 6 | (нет в каталоге) | ••34817011 FRONT HOUSING,TRANSFER 1 ' 46 •34993910 SET REAR CHARGER HOUSING | |
| 7 | (нет в каталоге) | ••34817070 FRONT LID,TRANSFER 1 47 ••34910060 HOOK,MC WIRE | |
| 8 | (нет в каталоге) | ••34817161 PIN,CHARGER 2 ' 48 ••48527200 SPRING,CHARGER | |
| 9 | (нет в каталоге) | •34817041 PARTITION,TRANSFER SHIELD 1 49 ••34910020 REAR HOUSING,MAIN CHARGER | |
| 11 | (нет в каталоге) | ••34817060 TERMINAL,TRANSFER 2 51 ••34910200 REAR SPACER,MC HOUSING | |
| 12 | (нет в каталоге) | ••34817021 REAR HOUSING,TRANSFER 1 52 •34910160 SHAFT,CHARGE CLEANING | |
| 13 | (нет в каталоге) | ••34817080 REAR LID,TRANSFER 1 53 •34910170 SLIDER,CHARGE CLEANING | |
| 14 | (нет в каталоге) | ••34817090 LID,TRANSFER TERMINAL 1 54 •34910080 SEAL,CLEANING LAMP | |
| 18 | (нет в каталоге) | •34817130 SLIDER,TRANSFER CLEANING 1 ' 58 34927031 LAMP,CLEANING | |
| 19 | (нет в каталоге) | •34817140 KNOB,TRANSFER CLEANING 1 ' 59 34910140 PLATE SPRING,MC TERMINAL BASE | |
| 20 | (нет в каталоге) | •34817150 HOLDER,TRANSFER CLEANING 4 60 34810011 MOUNT,CLEANING LAMP | |
| 22 | (нет в каталоге) | •77616110 PAD TC CLEANING | |
| 23 | (нет в каталоге) | •34817031 SHIELD,TRANSFER | |
| 24 | (нет в каталоге) | •34817051 GUIDE,SEPARATION | |
| 27 | 66001110 (нет в каталоге) | TRANSFER WIRING ASS’Y | |
| 29 | 34810020 (нет в каталоге) | MOUNT BL | |
| 31 | 34817250 (нет в каталоге) | HOUSING,TRANSFER CONNECTOR | |
| 32 | 34817260 (нет в каталоге) | TERMINAL,TRANSFER CONNECTOR | |
| 33 | 34817270 (нет в каталоге) | TERMINAL,SEPARATION CONNECTOR | |
| 34 | 34817330 (нет в каталоге) | LID,TRANSFER CONNECTOR | |
| 36 | (нет в каталоге) | •77616110 PAD TC CLEANING | |
| 37 | (нет в каталоге) | •34910190 SPRING,CHARGE CLEANING | |
| 38 | (нет в каталоге) | •34910180 KNOB,CHARGE CLEANING |
9. ORIGINAL SET SECTION 1AH
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 34812060 (нет в каталоге) | MOUNT,SWITCH ORIGINAL RELEASE | |
| 2 | 34812071 (нет в каталоге) | LEFT MOUNT,ORIGINAL HOLDER | |
| 3 | 34812081 (нет в каталоге) | RIGHT MOUNT BASE,ORIGINAL HOLDER | |
| 9 | 66012360 (нет в каталоге) | ASSIST PLATE,SIZE INDICATION PLATE | |
| 11 | 66026180 (нет в каталоге) | UPPER REAR SEAL | |
| 12 | 75726140 (нет в каталоге) | BUSHING 21X22 | |
| 14 | M2109270 (нет в каталоге) | WIRE SADDLE,LWS-5S-2W(KITAGAWA) | |
| 17 | 66000351 (нет в каталоге) | ORIGINAL HOLDER ASS’Y | |
| 18 | (нет в каталоге) | •66012180 ACTUTATION PLATE,ORIGINAL DETECTION SWITCH | |
| 19 | (нет в каталоге) | •79904140 ORIGINAL HOLDER SPACER | |
| 20 | (нет в каталоге) | •75704450 MAT ORIGINAL HOLDER(USA) | |
| 22 | (нет в каталоге) | •75704290 HINGE ORIGINAL HOLDER |
10. OPTICAL SECTION 1AH
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 34812131 (нет в каталоге) | COVER,WIRE SCANNER UNIT | |
| 2 | 20305071 (нет в каталоге) | LABEL,CAUTION CONTACT GLASS | |
| 3 | 34893051 (нет в каталоге) | PARTS SCANNER UNIT ASS’Y(230)SP | |
| 6 | (нет в каталоге) | •75713060 AE SENSOR COVER | |
| 31 | (нет в каталоге) | •34812031 LENS 170,SCANNER UNIT |
11. IMAGE FORMATION SECTION I(DEVELOPING) 1AH
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 34968301 (нет в каталоге) | IMAGE FORMATION ASS’Y SP 1 ' 41 •34914340 SEAL,DEVELOPING HOUSING | |
| 2 | (нет в каталоге) | •34914030 LEFT SPIRAL,DEVELOPING 1 42 •34909010 FRONT FRAME,IMAGE FORMATION UNIT | |
| 3 | (нет в каталоге) | •34914040 RIGHT SPIRAL,DEVELOPING 1 43 •34909020 REAR FRAME,IMAGE FORMATION UNIT | |
| 4 | (нет в каталоге) | •34914080 RAIL,LID DEVELOPING 4 ' 44 •34914370 REAR BUSHING,SPIRAL | |
| 5 | (нет в каталоге) | •34914100 SHAFT,IMAGE FORMATION HANDLE 1 45 34817280 UPPER GUIDE,TRANSFER | |
| 6 | (нет в каталоге) | •34914110 SPRING,IMAGE FORMATION HANDLE 1 46 34914460 FRONT SPONGE,HOUSING | |
| 7 | (нет в каталоге) | •34914120 MOUNT BASE,HANDLE 2 ' 47 1AA82010 DRUM | |
| 8 | (нет в каталоге) | •34914130 STOPPER,DEVELOPING 1 ' 48 34908050 SHAFT,DRUM | |
| 9 | (нет в каталоге) | •34914140 UPPER LID,DEVELOPING 1 49 34817340 PLATE,TONER | |
| 10 | (нет в каталоге) | •34914170 UPPER SEAL,LID | |
| 11 | (нет в каталоге) | •34914180 FRONT LID,DEVELOPING | |
| 20 | (нет в каталоге) | •34914390 LEFT FILM,DEVELOPING SPIRAL | |
| 24 | (нет в каталоге) | •72114320 PIN,DEV.UNIT HANDLE | |
| 27 | (нет в каталоге) | •34914430 REAR FILM,DEVELOPING | |
| 28 | (нет в каталоге) | •34993170 PARTS COVER DOCTOR BLADE(SP) | |
| 29 | (нет в каталоге) | •34914160 FILM,DEVELOPING | |
| 32 | (нет в каталоге) | •34914420 LOWER SEAL,DEVELOPING HOUSING | |
| 35 | (нет в каталоге) | •34914450 LOWER SEAL,LID | |
| 36 | (нет в каталоге) | •34914050 MOUNT,DOCTOR BLADE | |
| 37 | (нет в каталоге) | •34914060 DOCTOR BLADE,DEVELOPING |

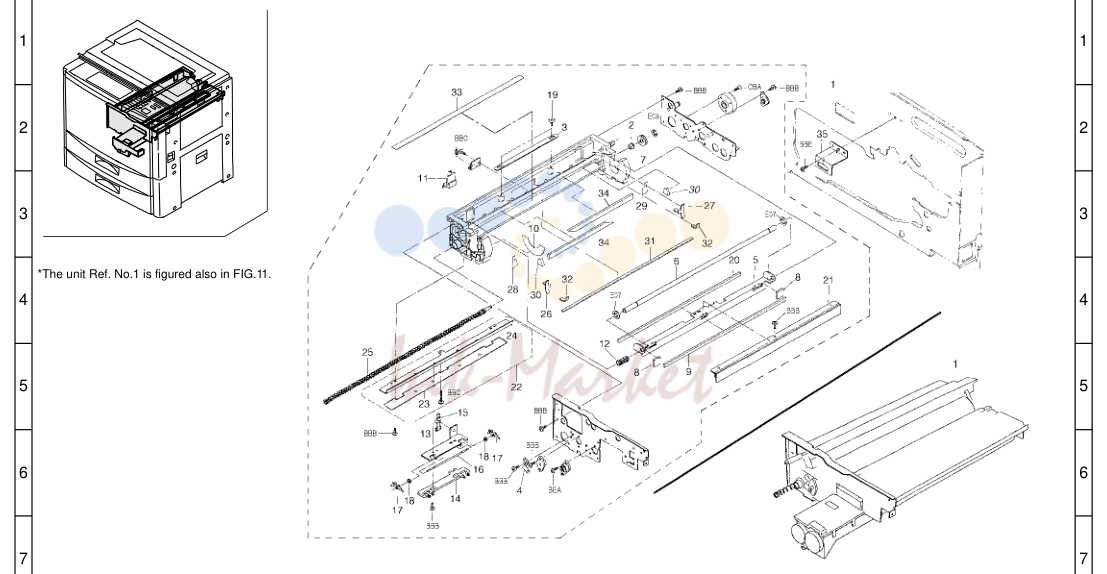

12. IMAGE FORMATION SECTION II(CLEANIG) 1AH
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 34968301 (нет в каталоге) | IMAGE FORMATION ASS’Y SP | |
| 5 | (нет в каталоге) | •34918310 MOUNT 23,BLADE | |
| 6 | (нет в каталоге) | •34918050 SHAFT,THRUST | |
| 11 | (нет в каталоге) | •34918180 LEVER,PRESSURE RELEASE | |
| 14 | (нет в каталоге) | •34918250 SLIDE PLATE,SEPARATION CLAW | |
| 15 | (нет в каталоге) | •34918260 LEVER,SEPARATION SEPARATION CLAW | |
| 16 | (нет в каталоге) | •34918270 SHAFT,SEPARATION CLAW | |
| 19 | (нет в каталоге) | •72114320 PIN,DEV.UNIT HANDLE | |
| 24 | (нет в каталоге) | ••34993190 PARTS LOWER SEAL CLEANING(SP) | |
| 25 | (нет в каталоге) | •34918071 SPRING,DISPOSAL | |
| 35 | 34826170 (нет в каталоге) | MOUNT,IMAGE FORMATION WIRE |

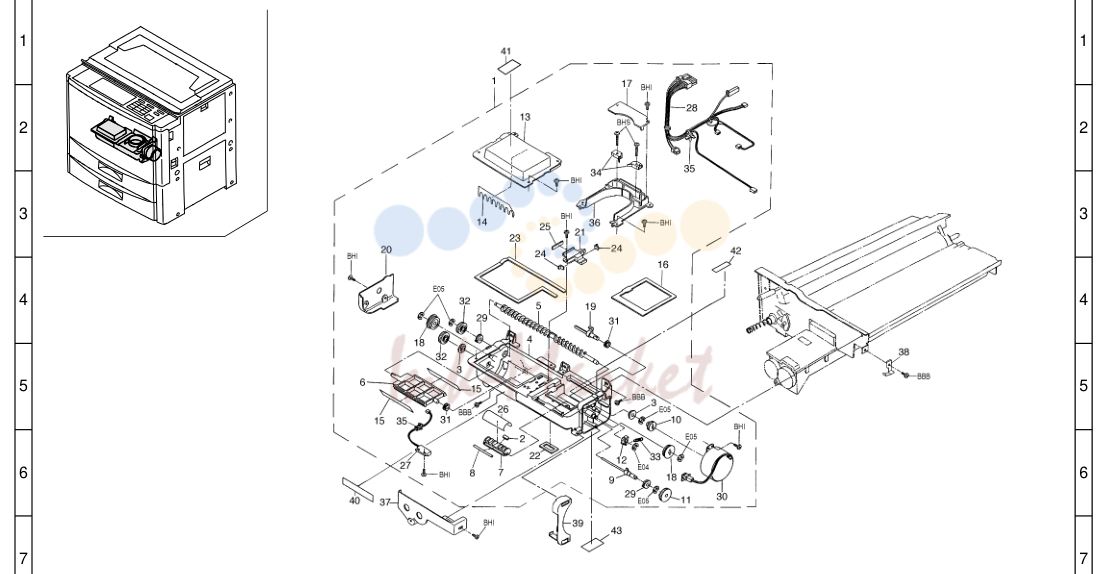

13. TONER HOPPER SECTION 1AH
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | (нет в каталоге) | •49927306 MS MAGNET (S) 1 42 34915310 UPPER LABEL,HOPPER | |
| 4 | (нет в каталоге) | •34915011 HOUSING,HOPPER | |
| 5 | (нет в каталоге) | •34915020 SPIRAL,HOPPER | |
| 6 | (нет в каталоге) | •34915030 PADDLE A,HOPPER | |
| 7 | (нет в каталоге) | •34915040 PADDLE B,HOPPER | |
| 8 | (нет в каталоге) | •34915050 WEIGHT B,PADDLE | |
| 9 | (нет в каталоге) | •34915060 SHAFT B,PADDLE | |
| 12 | (нет в каталоге) | •34915090 CAM,HOPPER | |
| 13 | (нет в каталоге) | •34915110 LEFT LID,HOPPER | |
| 14 | (нет в каталоге) | •34915120 FILM,SPIRAL | |
| 15 | (нет в каталоге) | •34915130 FILM A,PADDLE | |
| 17 | (нет в каталоге) | •34915160 RIGHT COVER,LID HOPPER | |
| 19 | (нет в каталоге) | •34915200 SHAFT,VIBRATION | |
| 20 | (нет в каталоге) | •34915210 LEFT COVER,HOPPER | |
| 21 | (нет в каталоге) | •34915220 INNER LID,HOPPER | |
| 26 | (нет в каталоге) | •34915270 FILM B,PADDLE | |
| 28 | (нет в каталоге) | •34927150 WIRE,IMAGE FORMATION UNIT | |
| 31 | (нет в каталоге) | •72114870 V-RING 6 DIA | |
| 35 | (нет в каталоге) | •M2107120 BINDING BAND SG-130 | |
| 36 | (нет в каталоге) | •34915100 RIGHT LID L,HOPPER (EUR) | |
| 37 | 34915290 (нет в каталоге) | PROTECTING PLATE,HOPPER | |
| 39 | 34915180 (нет в каталоге) | LOWER COVER,HOPPER | |
| 40 | 29705100 (нет в каталоге) | CAUTION LABEL,DRUM |
14. FIXING SECTION 1AH
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | (нет в каталоге) | •M2104260 EDGING,EDS-0607U(KITAGAWA) 2 42 •63702140 PIN,OPERATION UNIT | |
| 3 | (нет в каталоге) | •48128609 PIN,UPPER FRONT COVER 4 44 •66220100 FRONT GUIDE,FIXING | |
| 4 | (нет в каталоге) | •48129208 PIN,TENSION 1 ' 45 •72114130 GEAR 20,AGITATION | |
| 7 | (нет в каталоге) | •34820021 FRONT PRESSING PLATE,FIXING 1 ' 48 •75720060 BUSHING HEAT ROLLER | |
| 8 | (нет в каталоге) | •34820031 REAR PRESSING PLATE,FIXING 1 ' 49 •75720080 SHAFT SEPARATION CLAW | |
| 9 | (нет в каталоге) | •34820040 HOUSING,FIXING 1 ' 50 •75720240 SPRING SEPARATION CLAW | |
| 10 | (нет в каталоге) | •34820051 UPPER GUIDE,FIXING 1 51 •75720280 HOLDER,FIXING UNIT HEATER B | |
| 11 | (нет в каталоге) | •34820060 LOWER GUIDE,FIXING 1 ' 52 •77020010 BEARING PRESS ROLLER | |
| 12 | (нет в каталоге) | •34820073 BASE,FIXING 1 53 •78102180 HOOK SPRING CRAMSHELL | |
| 14 | (нет в каталоге) | •34820092 STAY,FIXING 1 55 •33920090 HANDLE,FIXING | |
| 15 | (нет в каталоге) | •34820100 FRONT GUIDE,PRESS ROLLER 1 56 •34820220 LEVER,PRESSURE | |
| 16 | (нет в каталоге) | •34820110 REAR GUIDE,PRESS ROLLER 1 57 •34820260 FRONT COVER,FIXING | |
| 17 | (нет в каталоге) | •34820120 DIAL,FIXING DRIVE 1 ' 58 •34993220 PARTS HEATER 220-240 FIXING(SP) | |
| 18 | (нет в каталоге) | •34820130 SHAFT,DIAL FIXING DRIVE 1 59 •19605071 CAUTION LABEL, TEMPERATURE L(EXP) | |
| 19 | (нет в каталоге) | •34820140 JOINT,FIXING DRIVE 1 60 •2AA05070 CAUTION LABEL,HIGH TEMPERATURE 2,EXP | |
| 20 | (нет в каталоге) | •34820150 SPRING,FIXING DRIVE | |
| 21 | (нет в каталоге) | •34820160 MOUNT,EJECT SWITCH | |
| 22 | (нет в каталоге) | •34820170 MOUNT,STATIC ELIMINATOR | |
| 23 | (нет в каталоге) | •34820181 COVER,FIXING | |
| 24 | (нет в каталоге) | •34820190 MOUNT,FIXING DRAWER | |
| 25 | (нет в каталоге) | •34820201 RETAINER,FIXING | |
| 27 | (нет в каталоге) | •34820250 SHAFT,SEPARATION CLAW PRESS ROLLER | |
| 28 | (нет в каталоге) | •34820271 ADJUSTING PLATE,SPRING PRESSURE | |
| 29 | (нет в каталоге) | •34820280 HOLDER,FIXING GUIDE | |
| 30 | (нет в каталоге) | •34820292 SHAFT,FIXING PRESSURE | |
| 31 | (нет в каталоге) | •34820300 PIN,FIXING COVER | |
| 33 | (нет в каталоге) | •34827130 WIRE,FIXING UNIT | |
| 38 | (нет в каталоге) | •34927280 JUNCTION WIRING,THERMOSTAT | |
| 40 | (нет в каталоге) | •19605060 CAUTION LABEL, HIGH TEMPERATURE S(EXP) |

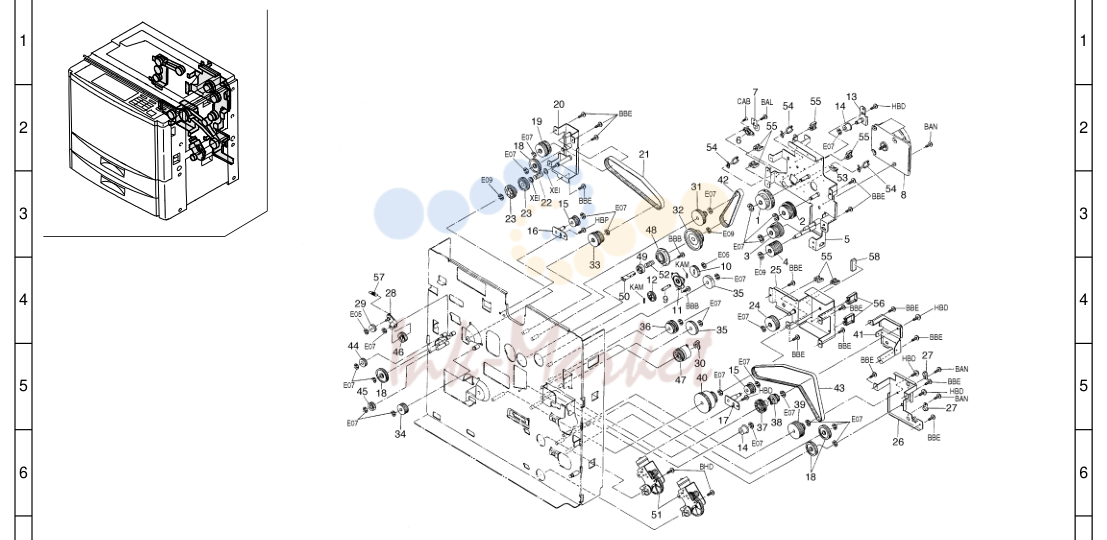

15. DRIVING, COOLING SECTION 1AH
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 5 | 34822231 (нет в каталоге) | MOUNT,DRIVE MOTOR 1 ' 45 29721040 GEAR,24 SB | |
| 9 | 34822280 (нет в каталоге) | SHAFT,DEVELOPING DRIVE 1 ' 49 34922040 COUPLING,DRUM | |
| 13 | 34822200 (нет в каталоге) | TENSION PLATE,DRUM 1 53 M2104210 EDGING,EDS-2 | |
| 16 | 34822210 (нет в каталоге) | TENSION PLATE,FIXING 1 56 M2109270 WIRE SADDLE,LWS-5S-2W(KITAGAWA) | |
| 17 | 34822220 (нет в каталоге) | TENSION PLATE,PAPER FEED 1 ' 57 68818130 SPRING,SHUTTER | |
| 18 | 45728900 (нет в каталоге) | GEAR 38T 4 58 2AC26300 SHIELD 10X5X20,GASKET ( FOR DC 2560 ONLY) | |
| 20 | 34822240 (нет в каталоге) | RETAINER,FIXING DRIVE | |
| 25 | 34822261 (нет в каталоге) | REINFORCEMENT,DUPLEX DRIVE | |
| 26 | 34822271 (нет в каталоге) | REINFORCEMENT,PRIMARY PAPER FEED DRIVE | |
| 28 | 34822320 (нет в каталоге) | JOINT,EJECT DRIVE |
16. EJECT SECTION 1AH
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6 | 34821010 (нет в каталоге) | FRONT FRAME,EJECT | |
| 7 | 34821020 (нет в каталоге) | REAR FRAME,EJECT | |
| 8 | 34821030 (нет в каталоге) | UPPER GUIDE,EJECT | |
| 9 | 34821040 (нет в каталоге) | REINFORCEMENT,EJECT | |
| 10 | 34821050 (нет в каталоге) | ROLLER,EJECT | |
| 12 | 34821080 (нет в каталоге) | LEVER,EJECT | |
| 13 | 34821090 (нет в каталоге) | SHAFT,EJECT LEVER | |
| 16 | 77721700 (нет в каталоге) | LEVER LOOP SECTION | |
| 17 | 34802110 (нет в каталоге) | MOUNT,EJECT HOOK | |
| 19 | 34812090 (нет в каталоге) | REAR DUCT,SCANNER COOLING | |
| 20 | 34893200 (нет в каталоге) | PARTS FAN N COOLING(SP) | |
| 21 | 34812100 (нет в каталоге) | FRONT DUCT,SCANNER COOLING | |
| 22 | 34993270 (нет в каталоге) | PARTS FAN COOLING(SP) | |
| 23 | 34816100 (нет в каталоге) | REAR DUCT,CONVEYING | |
| 25 | 34821070 (нет в каталоге) | ARM,EJECT COVER | |
| 26 | 34821200 (нет в каталоге) | GUIDE,EJECT AUXILIARY | |
| 27 | 34823010 (нет в каталоге) | DUCT,COOLING | |
| 28 | 34893210 (нет в каталоге) | PARTS FAN ND COOLING(SP) | |
| 31 | M2109010 (нет в каталоге) | WIRE SADDLE,WS-2NS | |
| 32 | M2109020 (нет в каталоге) | WIRE SADDLE,WS-2WS | |
| 33 | 34812160 (нет в каталоге) | SEAL,SCANNER FAN |
17. ELECTRICAL COMPONENTS I 1AH
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 34826100 (нет в каталоге) | MOUNT,INTERLOCK LEVER 1 41 M2108000 SPACER,KGLS-3S | |
| 2 | 34826110 (нет в каталоге) | LEVER,INTERLOCK SWITCH 1 ' 42 34893243 PARTS COMPOSITE CIRCUIT PCB(230)SP | |
| 7 | 34727084 (нет в каталоге) | IC BT,ROM (FOR DC 2560 ONLY) 1 48 34826090 MOUNT,POWER SOURCE SUPPLY (230) | |
| 9 | 34827100 (нет в каталоге) | WIRE,LIGHT LAMP (EXP) 1 ' 52 68427020 POWER SOURCE SWITCH | |
| 10 | M2108700 (нет в каталоге) | SPACER,KGLS-8RF(KITAGAWA) 2 53 34801050 POWER INLET ASS’Y | |
| 11 | 34826010 (нет в каталоге) | MOUNT,MAIN PCB 1 54 33927590 CORE 7-15X18 (FOR DC 2560 ONLY) | |
| 12 | 34726010 (нет в каталоге) | INNER MOUNT,OPERATION UNIT 1 65027470 CORE 7-15X18 (FOR DC 2060 ONLY) | |
| 13 | 34826040 (нет в каталоге) | RIGHT MOUNT,OPERATION UNIT 1 ' 55 34724020 OPERATION UNIT(METRIC) | |
| 14 | 34826050 (нет в каталоге) | LEFT MOUNT,OPERATION UNIT 1 ' 56 •34768030 FRAME,OPERATION UNIT | |
| 15 | 34826060 (нет в каталоге) | MOUNT,FEED SHIFT CONNECTOR 1 ' 57 •34868310 LID,OPERATION UNIT | |
| 16 | 34826150 (нет в каталоге) | SHAFT,INTERLOCK SWITCH 1 ' 58 •34868340 COVER,OPERATION UNIT SORTER (METRIC) | |
| 17 | 34826160 (нет в каталоге) | MOUNT,DF CONNECTOR 1 ' 59 •34768060 INNER SHEET,OPERATION UNIT LID (METRIC) | |
| 18 | 34827070 (нет в каталоге) | WIRE,HIGH VOLTAGE CIRCUIT PCB 1 ' 60 •34768090 SHEET,OPERATION UNIT (METRIC) | |
| 19 | 33927580 (нет в каталоге) | CORE 9-20X32 (FOR DC 2560 ONLY) 4 ' 61 •34868430 KEY TOP,PRINT (METRIC) | |
| 20 | 34827090 (нет в каталоге) | WIRE,CASSETTE 1 ' 62 •34768120 KEY TOP,OPERATION UNIT (METRIC) | |
| 22 | 33907200 (нет в каталоге) | MOUNT,PAPER SIZE DETECTION 2 64 M2109210 LOCKING WIRE SADDLE,LWS-8S-2.5W | |
| 24 | 33904300 (нет в каталоге) | PROTECTING PLATE,DF CONNECTOR 1 66 34826220 SHIELD,COMPOSITE CIRCUIT | |
| 26 | J0315160 (нет в каталоге) | RECEPTACLE,5557-16R(MOLEX) 1 68 34827340 WIRE,CEMENT RESISTOR | |
| 27 | 66004170 (нет в каталоге) | PLATE,MAGNET 1 69 34827350 WIRE,SSR SIGNAL | |
| 28 | M2108190 (нет в каталоге) | SPACER,KGLS-10S 1 70 34827370 JUNCTION WIRING,CEMENT RESISTOR | |
| 29 | M2107200 (нет в каталоге) | BAND,SG-110 V0(KITAGAWA) 8 71 36727600 RESISTOR,10 OHM 40W | |
| 32 | 71804200 (нет в каталоге) | MAGNET PLATE,TOP COVER 1 74 2AR27750 CORE 11-25X14 (FOR DC 2560 ONLY) | |
| 33 | 72626210 (нет в каталоге) | BUSHING,24X54 2 65027470 CORE 7-15X18 ( FOR DC 2060 ONLY FRONT SIDE) | |
| 34 | 74327180 (нет в каталоге) | PIN,CONNECTOR | |
| 35 | J0444160 (нет в каталоге) | CASE,DF11-16DEP-2A(HIROSE) | |
| 36 | M2109030 (нет в каталоге) | WIRE SADDLE,WS-3NS | |
| 37 | M2104210 (нет в каталоге) | EDGING,EDS-2 | |
| 38 | M2105710 (нет в каталоге) | MINIATURE CLAMP,UAMS-05-0 | |
| 39 | M2109020 (нет в каталоге) | WIRE SADDLE,WS-2WS | |
| 40 | M2109010 (нет в каталоге) | WIRE SADDLE,WS-2NS |
18. ELECTRICAL COMPONENTS II 1AH
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | (нет в каталоге) | ODS5/6 AVR | |
| 2 | (нет в каталоге) | OPTICAL | |
| 22 | (нет в каталоге) | 4 12 311 OPCB MSW | |
| 3 | (нет в каталоге) | 7 UNIT | |
| 5 | (нет в каталоге) | M 4 P 3 C 2 B 8 2944 UN 5 IT 240 515 U 0 N 3 I 9 T 3547 ADF | |
| 55 | (нет в каталоге) | 56 56 56 56 56 SSW3 | |
| 1 | (нет в каталоге) | •J0441320 RECEPTACLE,DF11-32DS-2C(HIROCE) 1 40 •J0452050 RECEPTACLE,DF3AA-5EP-2C(HIROSE) | |
| 2 | (нет в каталоге) | •J0442200 RECEPTACLE,DF11-20DS-2R26(HIROSE) 2 41 •J0314020 PLUG 2P,5559-02P | |
| 3 | (нет в каталоге) | •J0450030 PLUG,DF3-3S-2C(HIROSE) 2 42 •J0070030 POSITIVE CONNECTOR HOUSING 3P,#187,172075-1 | |
| 4 | (нет в каталоге) | •J5020010 PLUG SMF,1P-SMF 1 43 •J0441900 CONTACTOR,DF11-2428SC | |
| 5 | (нет в каталоге) | •J0241030 PLUG SM 3P,SMP-03V-BC 1 44 •J0150900 CONTACTOR,175161-1(AMP) | |
| 6 | (нет в каталоге) | • J0441180 RECEPTACLE,DF11-18DS-2C(HIROSE) 1 45 • J0311900 SOCKET,5479PBTL | |
| 7 | (нет в каталоге) | •J0390040 RECEPTACLE,51090-0400(MOLEX) 1 46 •J0361910 SOCKET 1189ATL | |
| 8 | (нет в каталоге) | •J0314120 PLUG 12P,5559-12P 1 47 •J0272900 CONTACTOR,BVH-21T-P1.1(JST) | |
| 9 | (нет в каталоге) | •J0150020 RECEPTACLE,175778-2(AMP) 1 48 •J0341900 PIN,MINI DRAWER,5558TL | |
| 10 | (нет в каталоге) | •J0441900 CONTACTOR,DF11-2428SC 47 49 •J0421900 CONTACTOR,DF1B-2428SC(HIROSE) | |
| 11 | (нет в каталоге) | •J0450900 SOCKET,DF3-2428SC(HIROSE) 14 50 •J0410920 CONTACT,QR/P1-PC2A-111 | |
| 12 | (нет в каталоге) | •J5020800 SOCKET SMF,SMF-01T-1.0 1 51 •J0410920 CONTACT,QR/P1-PC2A-111 | |
| 13 | (нет в каталоге) | •J0250900 SOCKET,BHF-001T-0.8SS 2 52 •J0452900 PIN,DF3-EP2428PC(HIROSE) | |
| 14 | (нет в каталоге) | •J0395040 CASE,53358-0410(MOLEX) 1 53 •J0070900 POSITIVE CONTACTOR,#187,170330-1 | |
| 15 | (нет в каталоге) | •J0341910 PIN,MINI DRAWER,5558T2L 12 54 •J0241030 PLUG SM 3P,SMP-03V-BC | |
| 16 | (нет в каталоге) | •J0390900 CONTACTOR,50212-8100(MOLEX) 4 55 •J0250900 SOCKET,BHF-001T-0.8SS | |
| 17 | (нет в каталоге) | •J0150900 CONTACTOR,175161-1(AMP) 2 56 •M2407010 BINDING BAND SK,SKB-100 | |
| 18 | (нет в каталоге) | •J0440900 PIN,DF11-EP2428PC(HIROSE) | |
| 19 | (нет в каталоге) | •M3506310 INSULATION SLEEVE,OS-110(SHINAGAWA) | |
| 20 | (нет в каталоге) | •L0001070 FAST-ON RECEPTACLE #110,24-20 (TIN),170043 | |
| 21 | (нет в каталоге) | •M0207000 BINDING BAND,KB-100-1 | |
| 22 | (нет в каталоге) | •J0442240 RECEPTACLE,DF11-24DS-2R26(HIROSE) | |
| 23 | (нет в каталоге) | •J0450080 RECEPTACLE,DF3-8S-2C(HIROSE) | |
| 24 | (нет в каталоге) | •J0443040 PLUG,DF11-4DEP-2C(HIROSE) | |
| 25 | (нет в каталоге) | •J0444220 CASE,DF11-22DEP-2A(HIROSE) | |
| 26 | (нет в каталоге) | •J0444240 CASE,DF11-24DEP-2A(HIROSE) | |
| 27 | (нет в каталоге) | •J0443160 PLUG,DF11-16DEP-2C(HIROSE) | |
| 28 | (нет в каталоге) | •J0440100 PLUG,DF11-10DS-2C(HIROSE) | |
| 29 | (нет в каталоге) | •J0150030 RECEPTACLE,175778-3(AMP) | |
| 30 | (нет в каталоге) | • J0441180 RECEPTACLE,DF11-18DS-2C(HIROSE) | |
| 31 | (нет в каталоге) | •J0380040 RECEPTACLE 4P,51024-0400 | |
| 32 | (нет в каталоге) | •J0380050 RECEPTACLE 5P 51024-0500 | |
| 33 | (нет в каталоге) | •J0380060 RECEPTACLE 6P,51024-0600 | |
| 34 | (нет в каталоге) | •J0361030 RECEPTACLE 3P,3191-03R1 | |
| 35 | (нет в каталоге) | •J0272030 VH RECEPTACLE 3P,VHR-3N | |
| 36 | (нет в каталоге) | •J0316160 PLUG,5559-16P-210(MOLEX) | |
| 37 | (нет в каталоге) | •J0425060 PLUG S-6P,DF1B-6ES-2.5RC | |
| 38 | (нет в каталоге) | •J0314100 PLUG 10P,5559-10P |
19. OPTION 1AH
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 82142540 (нет в каталоге) | KEY COUNTER | |
| 2 | 41529210 (нет в каталоге) | SOCKET ASS’Y,KEY COUNTER | |
| 3 | (нет в каталоге) | •J0220040 PLUG EL 4P,ELP-04V | |
| 4 | (нет в каталоге) | •J0220900 SOCKET EL,LLF-01T-1.3E | |
| 7 | (нет в каталоге) | •66060021 RETAINER,KEY COUNTER COVER | |
| 8 | (нет в каталоге) | •66060030 RETAINER,KEY COUNTER | |
| 9 | (нет в каталоге) | •66060040 MOUNT,KEY COUNTER | |
| 10 | (нет в каталоге) | •C1303000 NUT M3 (BLACK) | |
| 11 | (нет в каталоге) | •B2303060 COUNTER-SUNK HEAD SCREW BFHM3X6 (BLACK) | |
| 12 | (нет в каталоге) | •B4104060 TRIPLE SCREW M4X6(CHROMIUM) | |
| 13 | (нет в каталоге) | •B4304060 TRIPLE SCREW M4X6 (BLACK) | |
| 14 | (нет в каталоге) | •B4304100 TRIPLE SCREW M4X10 (BLACK) | |
| 16 | (нет в каталоге) | •34827142 WIRE,ORIGINAL SIZE SENSOR (METRIC) | |
| 19 | 61712870 (нет в каталоге) | TAPE,CONTACT GLASS |
комментарии
