Содержание
- 1. COVERS I 5CA
- 2. COVERS II 5CA
- 3. PAPER FEEDER I 5CA
- 4. PAPER FEEDER II 5CA
- 5. POWER SUPPLY UNIT 5CA
- 6. PAPER EJECT UNIT I 5CA
- 7. PAPER EJECT UNIT II 5CA
- 8. PAPER EJECT UNIT III 5CA
- 9. UPPER,REAR AND LEFT SIDE PARTS 5CA
- 10. ENGINE CONTROL BOARD CONNECTOR 5CA

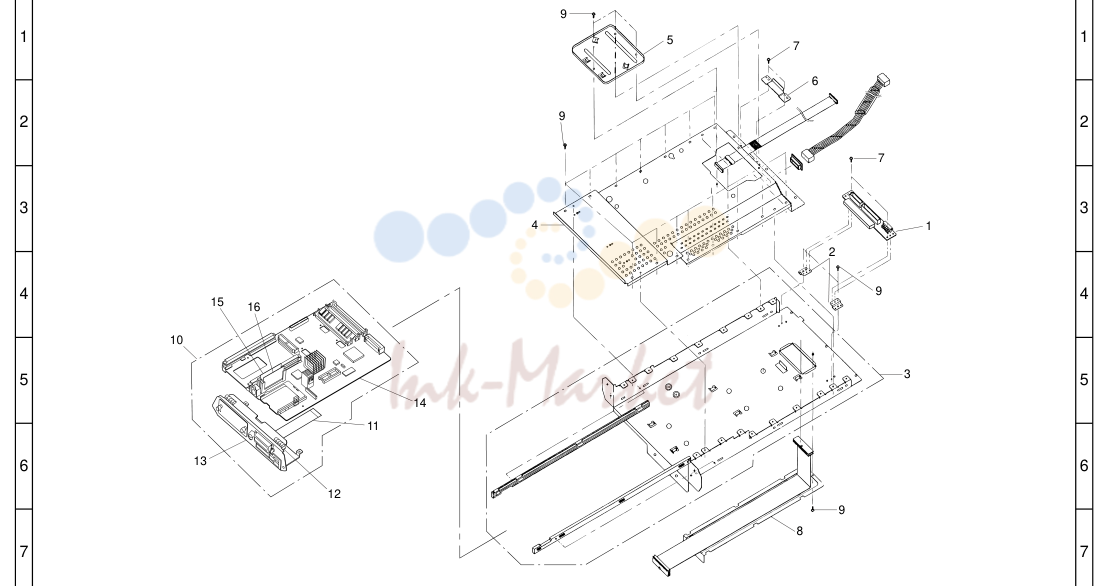

- 11. PRINTER MAIN CONTROL BOARD 5CA

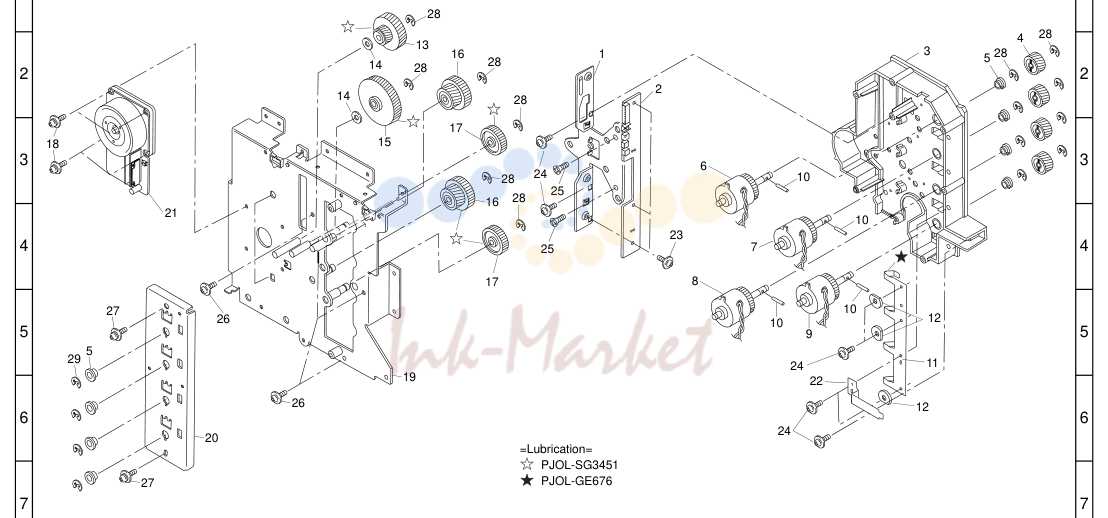

- 12. TONER CARTRIDGE DRIVE UNIT 5CA
- 13. MECHANICAL BASE I 5CA

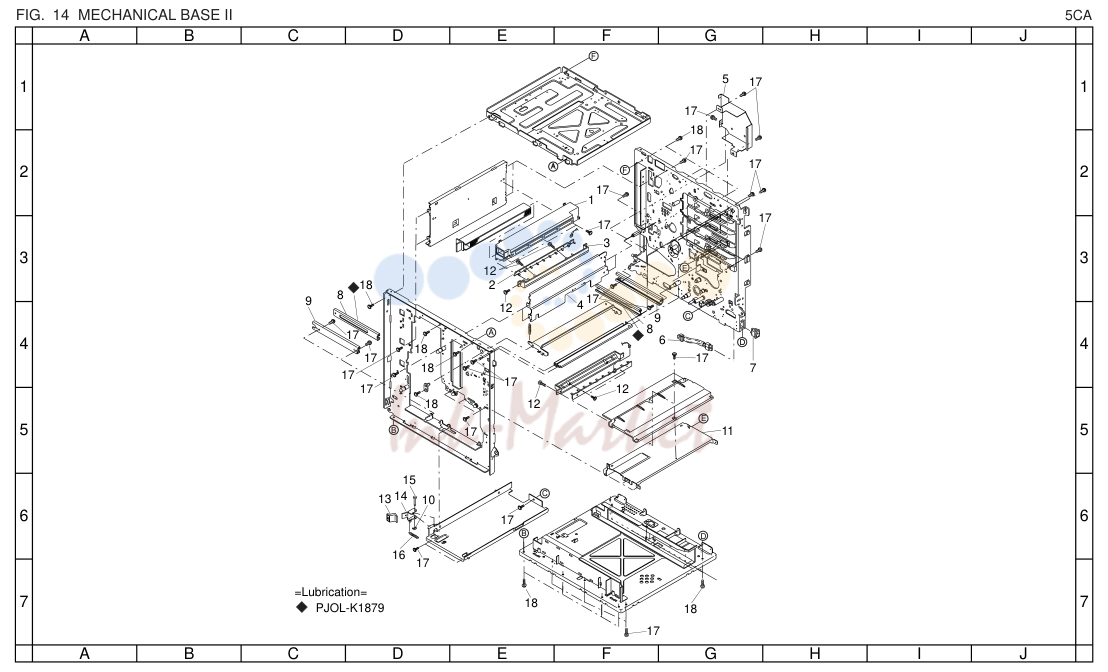

- 14. MECHANICAL BASE II 5CA
- 15. MECHANICAL BASE III 5CA

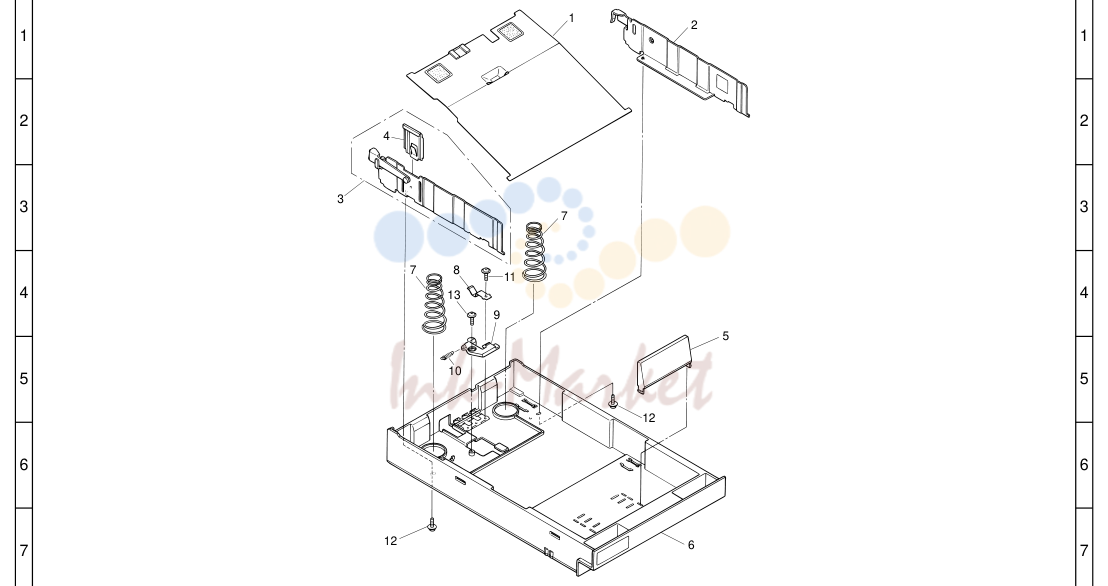

- 16. MEDIA TRAY 5CA

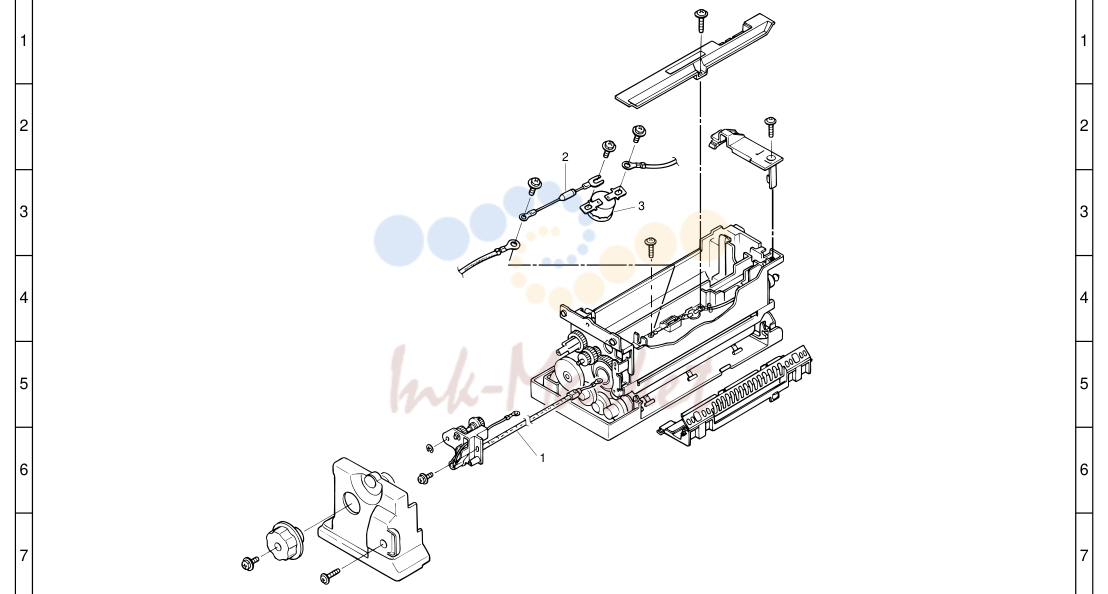

- 17. FUSER UNIT 5CA

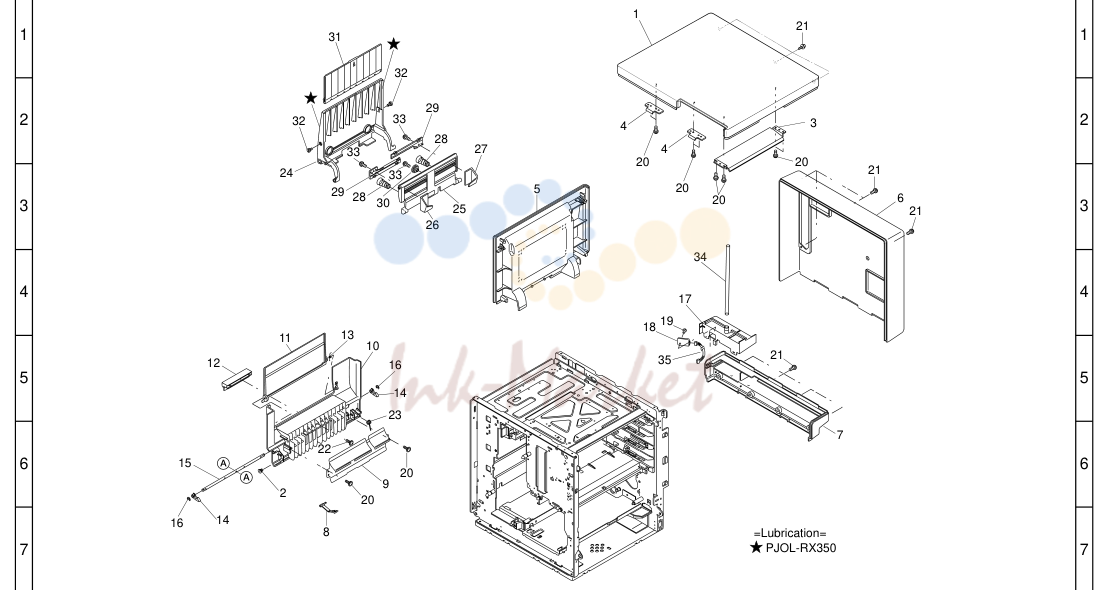

1. COVERS I 5CA
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | 5CA07880 (нет в каталоге) | PAPER GUIDE | |
| 4 | 5CA07890 (нет в каталоге) | TOP COVER RETAINER | |
| 8 | 5CA07760 (нет в каталоге) | STRAP | |
| 9 | 5CA07230 (нет в каталоге) | PAPER CHUTE ASSEMBLY | |
| 13 | 5CA07680 (нет в каталоге) | TRAY COVER SPRING | |
| 14 | 5CA07770 (нет в каталоге) | LEFT SIDE DOOR HOOK | |
| 15 | 5CA07780 (нет в каталоге) | LEFT SIDE DOOR SHAFT | |
| 16 | 5CA11170 (нет в каталоге) | E-RING | |
| 17 | 5CA09620 (нет в каталоге) | T/H SENSOR CASE | |
| 18 | 5CA10010 (нет в каталоге) | T/H SENSOR BOARD | |
| 19 | 5CA07900 (нет в каталоге) | RIVET | |
| 20 | 5CA11150 (нет в каталоге) | SCREW 3X8 | |
| 21 | 5CA11230 (нет в каталоге) | SCREW 3X6 | |
| 22 | 5CA11160 (нет в каталоге) | SCREW 3X12 | |
| 23 | 5CA07740 (нет в каталоге) | SPRING B | |
| 28 | 5CA07750 (нет в каталоге) | PAPER GUIDE SPRING | |
| 29 | 5CA07700 (нет в каталоге) | RACK | |
| 30 | 5CA07710 (нет в каталоге) | PINION GEAR | |
| 33 | 5CA11180 (нет в каталоге) | SCREW 3X8 | |
| 34 | 5CA10690 (нет в каталоге) | DUCT TUBE | |
| 35 | 5CA09010 (нет в каталоге) | CABLE |

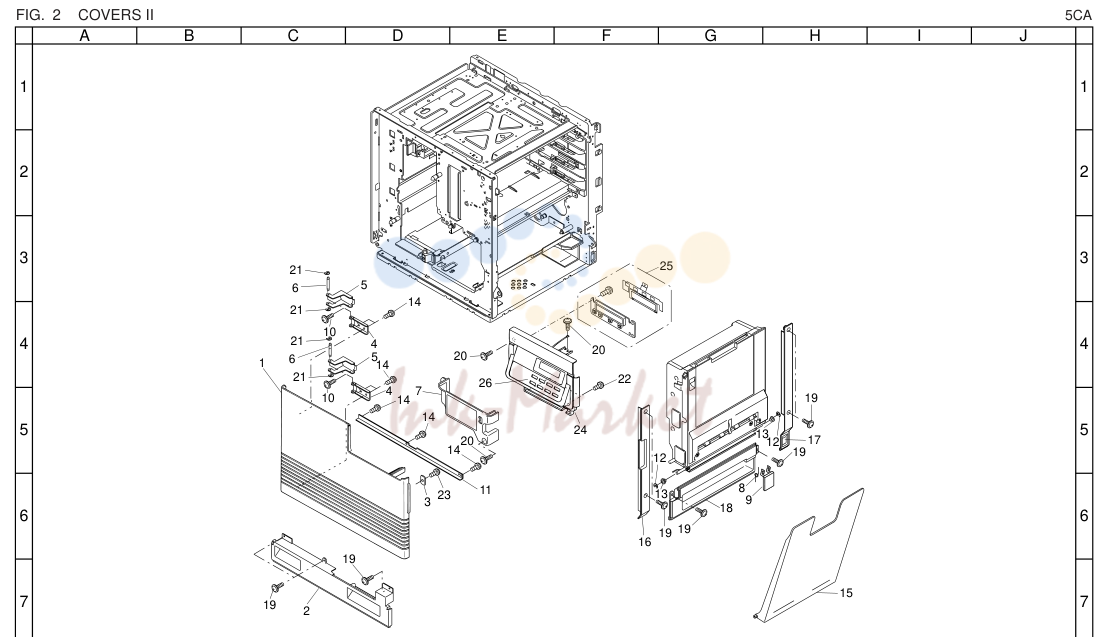

2. COVERS II 5CA
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 3 | 5CA07910 (нет в каталоге) | MAGNET RETAINER | |
| 4 | 5CA07920 (нет в каталоге) | FC HINGE SUPPORTER | |
| 5 | 5CA07930 (нет в каталоге) | FC HINGE | |
| 6 | 5CA07940 (нет в каталоге) | HINGE SHAFT | |
| 7 | 5CA07470 (нет в каталоге) | LOWER PANEL COVER | |
| 8 | 5CA10640 (нет в каталоге) | CASSETTE SPRING | |
| 9 | 5CA10550 (нет в каталоге) | CASSETTE COVER | |
| 10 | 5CA11290 (нет в каталоге) | SCREW 3X5 | |
| 11 | 5CA07960 (нет в каталоге) | DOOR REINFORCEMENT | |
| 12 | 5CA11240 (нет в каталоге) | E-RING | |
| 13 | 5CA07950 (нет в каталоге) | BUSHING | |
| 14 | 5CA11150 (нет в каталоге) | SCREW 3X8 | |
| 19 | 5CA11230 (нет в каталоге) | SCREW 3X6 | |
| 20 | 5CA11280 (нет в каталоге) | SCREW 3X8 | |
| 21 | 5CA11270 (нет в каталоге) | E-RING | |
| 22 | 5CA11260 (нет в каталоге) | SCREW 3X10 | |
| 23 | 5CA11530 (нет в каталоге) | SCREW 3X10 |

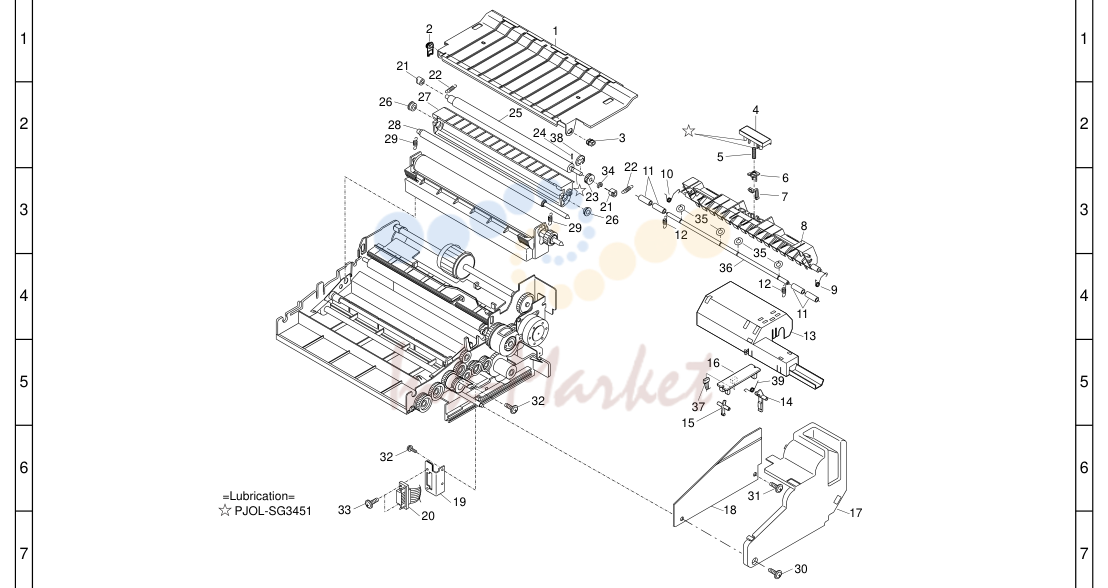

3. PAPER FEEDER I 5CA
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 5CA10980 (нет в каталоге) | PAPER CHUTE ASSEMBLY | |
| 2 | 5CA10990 (нет в каталоге) | PC OPENING ADJUSTER | |
| 3 | 5CA07970 (нет в каталоге) | BUSHING | |
| 6 | 5CA07990 (нет в каталоге) | RETARD PAD PLATFORM | |
| 7 | 5CA10410 (нет в каталоге) | PT SELECT LEVER | |
| 8 | 5CA10310 (нет в каталоге) | MPT CHUTE ASSEMBLY | |
| 11 | 5CA08010 (нет в каталоге) | PINCH ROLLER | |
| 13 | 5CA08030 (нет в каталоге) | MPT/R SENSOR COVER | |
| 14 | 5CA08040 (нет в каталоге) | MPTP OUT SENSOR ARM | |
| 15 | 5CA08050 (нет в каталоге) | REGIST SENSOR ARM | |
| 17 | 5CA10300 (нет в каталоге) | PF UNIT COVER | |
| 19 | 5CA08060 (нет в каталоге) | CONNECTOR BRACKET | |
| 20 | 5CA08070 (нет в каталоге) | PFUC CONNECTOR | |
| 21 | 5CA08080 (нет в каталоге) | BUSHING | |
| 22 | 5CA08090 (нет в каталоге) | RESISTRATION SPRING | |
| 23 | 5CA08100 (нет в каталоге) | RESIST ROLLER GEAR | |
| 24 | 5CA08110 (нет в каталоге) | PIN | |
| 27 | 5CA10290 (нет в каталоге) | CR HOLDER ASSEMBLY | |
| 30 | 5CA11300 (нет в каталоге) | SCREW 3X14 | |
| 31 | 5CA11540 (нет в каталоге) | SCREW 3X6 | |
| 32 | 5CA11260 (нет в каталоге) | SCREW 3X10 | |
| 33 | 5CA11190 (нет в каталоге) | SCREW 3X8 | |
| 34 | 5CA08150 (нет в каталоге) | SPACER | |
| 35 | 5CA08600 (нет в каталоге) | PLASTIC WASHER | |
| 36 | 5CA08160 (нет в каталоге) | PINCH ROLLER SHAFT | |
| 37 | 5CA08170 (нет в каталоге) | RESIST SENSOR CABLE | |
| 38 | 5CA11320 (нет в каталоге) | E-RING | |
| 39 | 5CA10650 (нет в каталоге) | SENSOR ARM SPRING |

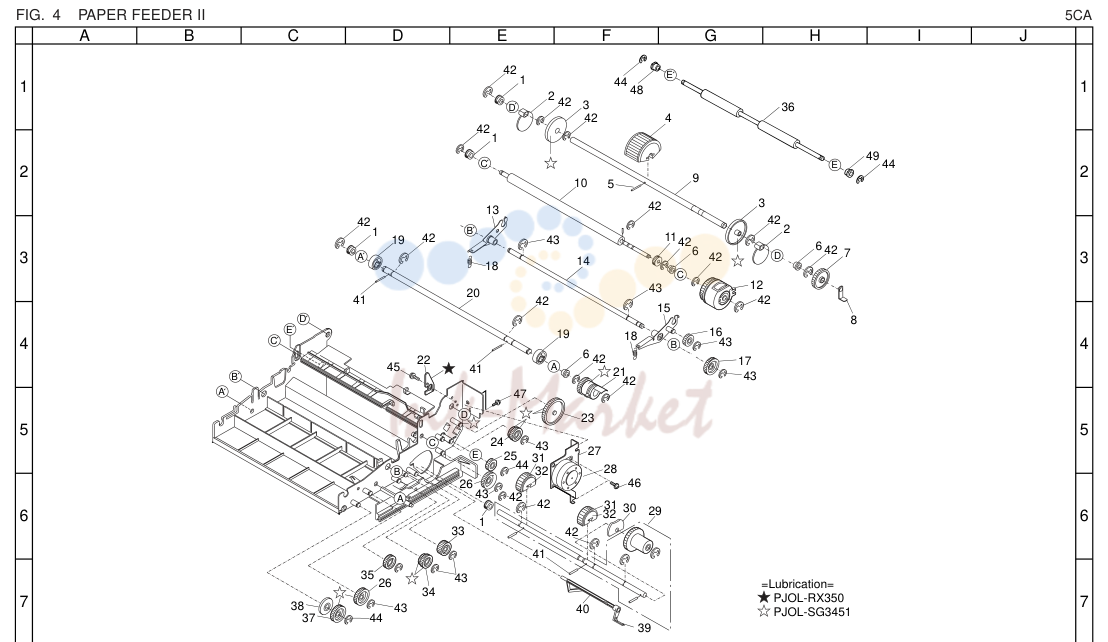

4. PAPER FEEDER II 5CA
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 5CA08190 (нет в каталоге) | CAM 2 42 5CA11240 E-RING | |
| 5 | 5CA08210 (нет в каталоге) | PIN 4 45 5CA11290 SCREW 3X5 | |
| 6 | 5CA08220 (нет в каталоге) | BUSHING 3 46 5CA11310 SCREW 3X6 | |
| 8 | 5CA07420 (нет в каталоге) | STR SENSOR ARM 1 ’ 48 5CA08440 BEARING | |
| 9 | 5CA08240 (нет в каталоге) | MPT ROLLER SHAFT 1 ’ 49 5CA08450 BEARING | |
| 13 | 5CA07240 (нет в каталоге) | STR H ASSEMBLY LEFT | |
| 14 | 5CA08260 (нет в каталоге) | STR HOLDER SHAFT | |
| 15 | 5CA07250 (нет в каталоге) | STR H ASSEMBLY RIGHT | |
| 18 | 5CA08290 (нет в каталоге) | SPRING | |
| 19 | 5CA08300 (нет в каталоге) | STR CAM | |
| 20 | 5CA08310 (нет в каталоге) | STR CAM SHAFT | |
| 22 | 5CA10420 (нет в каталоге) | MPT HOLDER GUIDE | |
| 27 | 5CA08360 (нет в каталоге) | MOTOR BRACKET PFU | |
| 30 | 5CA08370 (нет в каталоге) | BUSHING | |
| 32 | 5CA07380 (нет в каталоге) | PICKUP ROLLER | |
| 36 | 5CA08410 (нет в каталоге) | PAPER FEED ROLLER | |
| 38 | 5CA08420 (нет в каталоге) | GEAR GUIDE ROLLER | |
| 39 | 5CA07440 (нет в каталоге) | PAPER OUT SENSOR ARM | |
| 40 | 5CA07450 (нет в каталоге) | PAPER E SENSOR ARM |

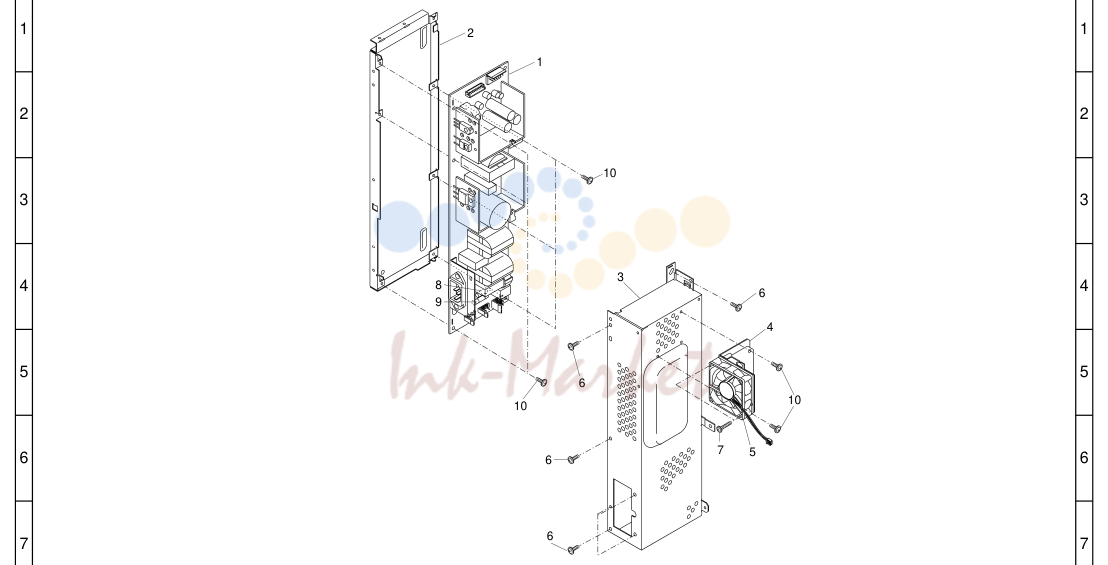

5. POWER SUPPLY UNIT 5CA
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 5CA10050 (нет в каталоге) | POWER SUPPLY FRAME | |
| 3 | 5CA10430 (нет в каталоге) | SHIELD COVER | |
| 4 | 5CA07050 (нет в каталоге) | FAN MOTOR BRACKET | |
| 6 | 5CA11310 (нет в каталоге) | SCREW 3X6 | |
| 7 | 5CA11340 (нет в каталоге) | SCREW 3X25 | |
| 10 | 5CA11550 (нет в каталоге) | SCREW 3X6 |

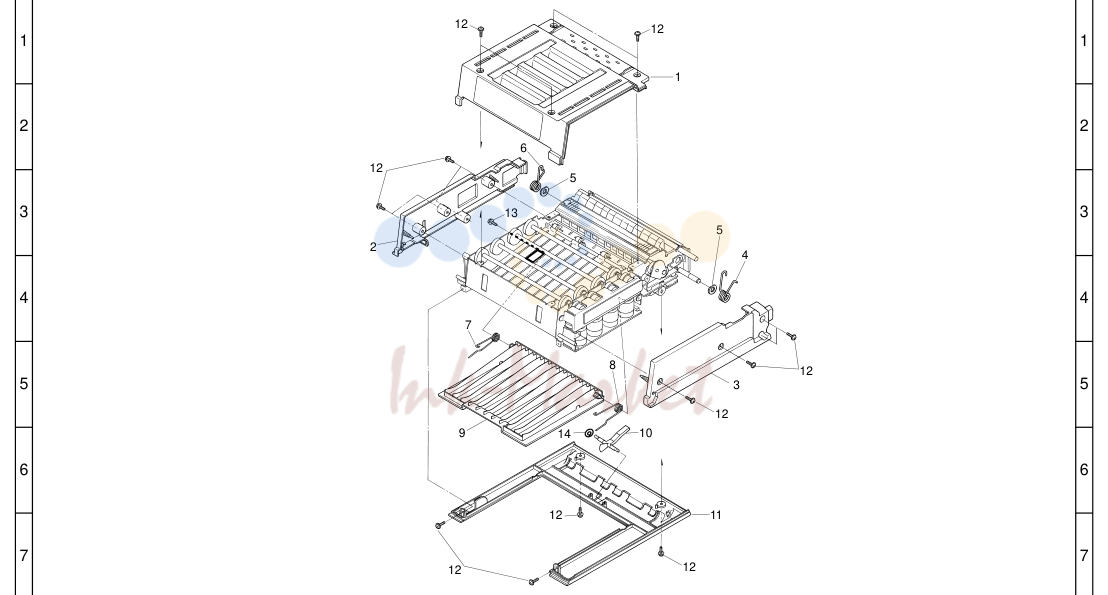

6. PAPER EJECT UNIT I 5CA
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 5CA10240 (нет в каталоге) | UNIT INNER COVER | |
| 2 | 5CA07870 (нет в каталоге) | SOLENOID SIDE COVER | |
| 3 | 5CA07860 (нет в каталоге) | MOTOR,SIDE COVER | |
| 5 | 5CA07830 (нет в каталоге) | SPACER | |
| 9 | 5CA10250 (нет в каталоге) | FACE DOWN COVER | |
| 10 | 5CA07850 (нет в каталоге) | FULL SENSOR ARM | |
| 11 | 5CA10440 (нет в каталоге) | UNIT COVER | |
| 12 | 5CA11190 (нет в каталоге) | SCREW 3X8 | |
| 13 | 5CA11180 (нет в каталоге) | SCREW 3X8 | |
| 14 | 5CA11010 (нет в каталоге) | PLASTIC WASHER |

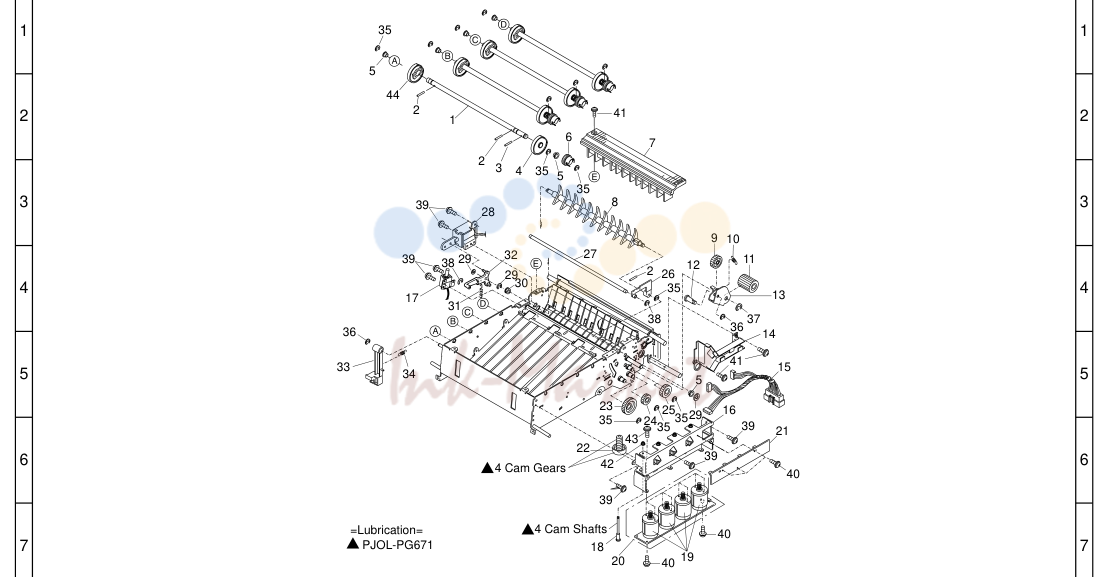

7. PAPER EJECT UNIT II 5CA
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 5CA09520 (нет в каталоге) | TONER SELECTOR SHAFT 4 41 5CA11190 SCREW 3X8 | |
| 2 | 5CA08460 (нет в каталоге) | PIN 9 42 5CA08660 NUT | |
| 3 | 5CA08470 (нет в каталоге) | PIN 4 43 5CA11370 SCREW 26X5 | |
| 4 | 5CA08480 (нет в каталоге) | TONER SELECTOR CAM 4 44 5CA10450 DEVELOPER CAM | |
| 7 | 5CA09630 (нет в каталоге) | UP EJECTION GUIDE | |
| 8 | 5CA09640 (нет в каталоге) | FD SWITCH GATE | |
| 12 | 5CA08530 (нет в каталоге) | JOINT GEAR SHAFT | |
| 13 | 5CA08540 (нет в каталоге) | JOINT GEAR BRACKET | |
| 14 | 5CA09680 (нет в каталоге) | RELAY CABLE BRACKET | |
| 15 | 5CA09790 (нет в каталоге) | CABLE | |
| 16 | 5CA09590 (нет в каталоге) | CAM MOTOR BRACKET | |
| 18 | 5CA08550 (нет в каталоге) | CAM SHAFT | |
| 20 | 5CA10130 (нет в каталоге) | CM BOARD WITH MOTOR | |
| 21 | 5CA10140 (нет в каталоге) | TCM SENSOR BOARD | |
| 22 | 5CA09540 (нет в каталоге) | CAM GEAR | |
| 26 | 5CA09610 (нет в каталоге) | SWITCH BACK ARM | |
| 27 | 5CA08590 (нет в каталоге) | SWITCH BACK SHAFT | |
| 29 | 5CA08600 (нет в каталоге) | PLASTIC WASHER | |
| 32 | 5CA08640 (нет в каталоге) | SWITCH BACK ARM | |
| 33 | 5CA07460 (нет в каталоге) | RELEASE LEVER | |
| 35 | 5CA11320 (нет в каталоге) | E-RING | |
| 36 | 5CA11170 (нет в каталоге) | E-RING | |
| 37 | 5CA11240 (нет в каталоге) | E-RING | |
| 38 | 5CA11350 (нет в каталоге) | E-RING | |
| 39 | 5CA11310 (нет в каталоге) | SCREW 3X6 | |
| 40 | 5CA11360 (нет в каталоге) | SCREW 3X8 |

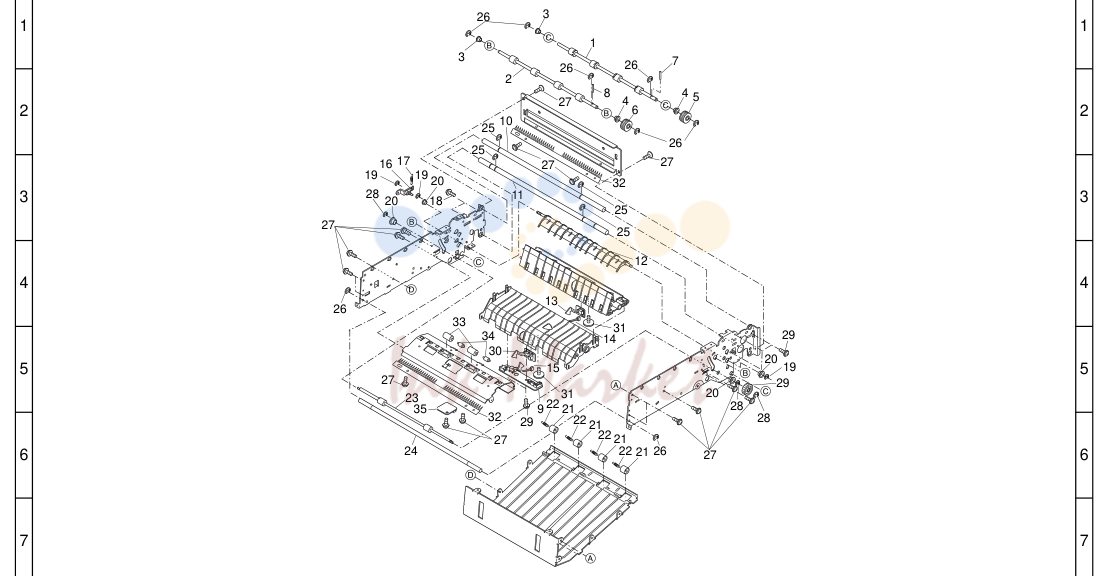

8. PAPER EJECT UNIT III 5CA
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 7 | 5CA08690 (нет в каталоге) | PIN | |
| 8 | 5CA08700 (нет в каталоге) | PIN | |
| 10 | 5CA08710 (нет в каталоге) | STOPPER SHAFT | |
| 11 | 5CA08720 (нет в каталоге) | SUPPORTER SHAFT | |
| 12 | 5CA09650 (нет в каталоге) | PAPER EJECTION GUIDE | |
| 14 | 5CA09720 (нет в каталоге) | CABLE | |
| 15 | 5CA09730 (нет в каталоге) | CABLE | |
| 16 | 5CA09660 (нет в каталоге) | A/D GATE ARM | |
| 18 | 5CA11520 (нет в каталоге) | SCREW 3X10 | |
| 19 | 5CA09910 (нет в каталоге) | PLASTIC WASHER | |
| 24 | 5CA08730 (нет в каталоге) | HOOK SHAFT | |
| 25 | 5CA11240 (нет в каталоге) | E-RING | |
| 26 | 5CA11320 (нет в каталоге) | E-RING | |
| 27 | 5CA11310 (нет в каталоге) | SCREW 3X6 | |
| 28 | 5CA11170 (нет в каталоге) | E-RING | |
| 31 | 5CA10680 (нет в каталоге) | SCREW | |
| 32 | 5CA10800 (нет в каталоге) | EARTH BRUSH | |
| 33 | 5CA10630 (нет в каталоге) | PINCH ROLLER | |
| 34 | 5CA10600 (нет в каталоге) | EXIT PINCH ROLLER |
9. UPPER,REAR AND LEFT SIDE PARTS 5CA
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6 | (нет в каталоге) | 27 2 3 7 9 34 10 47 8 9 1 shaft | |
| 27 | (нет в каталоге) | =Lubrication= | |
| 7 | (нет в каталоге) | 21 27 PJOL746 | |
| 2 | 5CA10270 (нет в каталоге) | FP CABLE COVER 1 42 5CA11510 SCREW 3X6 | |
| 4 | 5CA08740 (нет в каталоге) | SWITCH COVER PLATE 1 44 5CA10870 SPRING PLATE | |
| 5 | 5CA08750 (нет в каталоге) | ROM ACCESS PANEL 1 45 5CA11140 SCWER 3X4 | |
| 6 | 5CA10100 (нет в каталоге) | HUU CABLE 1 46 5CA10520 FASTNER | |
| 7 | 5CA08760 (нет в каталоге) | HVU CABLE 1 47 5CA11490 SCREW 3X10 | |
| 9 | 5CA10370 (нет в каталоге) | MAIN MOTOR BRACKET 1 49 5CA10740 CORE | |
| 11 | 5CA10360 (нет в каталоге) | OZONE FAN M BRACKET | |
| 13 | 5CA08770 (нет в каталоге) | F/T CFM BRACKET | |
| 15 | 5CA08780 (нет в каталоге) | C BOARD BRACKET | |
| 17 | 5CA08790 (нет в каталоге) | DRIVE UNIT COVER | |
| 18 | 5CA11380 (нет в каталоге) | SCREW 3X10 | |
| 19 | 5CA10040 (нет в каталоге) | ECB SHIELD COVER | |
| 20 | 5CA10480 (нет в каталоге) | CONN.CORD ASS’Y | |
| 21 | 5CA09870 (нет в каталоге) | FC SHIELD PLATE | |
| 22 | 5CA08800 (нет в каталоге) | EARTH PLATE | |
| 23 | 5CA08810 (нет в каталоге) | EARTH PLATE | |
| 24 | 5CA08820 (нет в каталоге) | EARTH PLATE | |
| 25 | 5CA08830 (нет в каталоге) | PM HEAT SINK SHAFT | |
| 26 | 5CA08840 (нет в каталоге) | PM HEAT SINK SPRING | |
| 27 | 5CA11310 (нет в каталоге) | SCREW 3X6 | |
| 28 | 5CA11390 (нет в каталоге) | SCREW 4X14 | |
| 29 | 5CA11400 (нет в каталоге) | SCREW 3X6 | |
| 30 | 5CA08850 (нет в каталоге) | BUSHING | |
| 31 | 5CA11410 (нет в каталоге) | E-RING | |
| 32 | 5CA11420 (нет в каталоге) | SCREW 3X35 | |
| 33 | 5CA11430 (нет в каталоге) | SCREW 3X8 | |
| 34 | 5CA11190 (нет в каталоге) | SCREW 3X8 | |
| 35 | 5CA11320 (нет в каталоге) | E-RING | |
| 36 | 5CA07480 (нет в каталоге) | MAIN GEAR | |
| 37 | 5CA10730 (нет в каталоге) | EDGE GUARD | |
| 39 | 5CA10820 (нет в каталоге) | OZONE FAN SHIELD | |
| 40 | 5CA10810 (нет в каталоге) | DRIVE BOARD COVER |

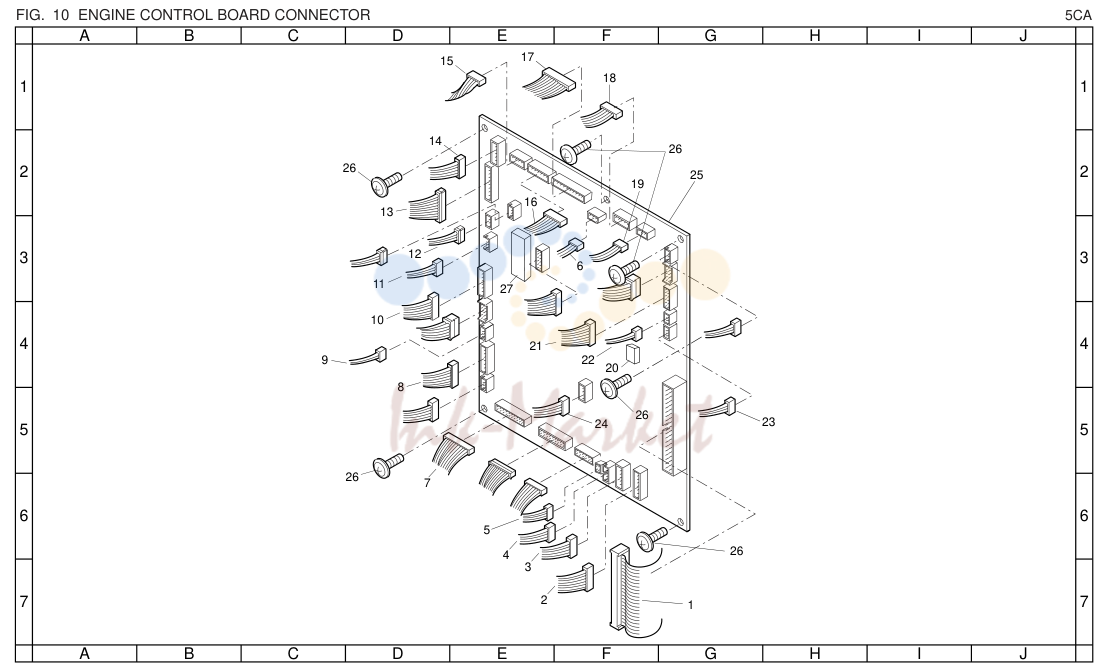

10. ENGINE CONTROL BOARD CONNECTOR 5CA
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 5CA09780 (нет в каталоге) | FLAT CABLE | |
| 2 | 5CA08860 (нет в каталоге) | CABLE | |
| 3 | 5CA08870 (нет в каталоге) | CABLE | |
| 4 | 5CA09740 (нет в каталоге) | CABLE | |
| 5 | 5CA10780 (нет в каталоге) | DUPLEX CO CONNECTOR | |
| 6 | 5CA10760 (нет в каталоге) | CABLE (TO CHARGE) | |
| 7 | 5CA09770 (нет в каталоге) | CABLE | |
| 8 | 5CA08900 (нет в каталоге) | CABLE | |
| 9 | 5CA08910 (нет в каталоге) | CABLE | |
| 10 | 5CA11020 (нет в каталоге) | CABLE (TO TON.DRV.MTR) | |
| 11 | 5CA08920 (нет в каталоге) | CABLE | |
| 12 | 5CA08930 (нет в каталоге) | CABLE | |
| 13 | 5CA09750 (нет в каталоге) | CABLE | |
| 14 | 5CA10770 (нет в каталоге) | CABLE (TO POLY DRV) | |
| 15 | 5CA10110 (нет в каталоге) | CABLE | |
| 16 | 5CA08940 (нет в каталоге) | CABLE | |
| 17 | 5CA08950 (нет в каталоге) | CABLE | |
| 18 | 5CA08960 (нет в каталоге) | CABLE | |
| 19 | 5CA08970 (нет в каталоге) | CABLE | |
| 21 | 5CA08980 (нет в каталоге) | CABLE | |
| 22 | 5CA08990 (нет в каталоге) | CABLE | |
| 23 | 5CA09000 (нет в каталоге) | CABLE | |
| 24 | 5CA09010 (нет в каталоге) | CABLE | |
| 26 | 5CA11430 (нет в каталоге) | SCREW 3X8 |
11. PRINTER MAIN CONTROL BOARD 5CA
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 5CA10530 (нет в каталоге) | BOARD BRACKET | |
| 3 | 5CA10880 (нет в каталоге) | RIP CHASSIS ASS’Y | |
| 4 | 5CA10860 (нет в каталоге) | RIP COVER | |
| 5 | 5CA08750 (нет в каталоге) | ROM ACCESS PANEL | |
| 6 | 5CA10540 (нет в каталоге) | EMT PLATE | |
| 7 | 5CA11310 (нет в каталоге) | SCREW 3X6 | |
| 8 | 5CA10090 (нет в каталоге) | VIDEO I/F CABLE ASS’Y | |
| 9 | 5CA11140 (нет в каталоге) | SCREW 3X4 | |
| 10 | 5CA11670 (нет в каталоге) | CONTROLLER UNIT | |
| 11 | (нет в каталоге) | •5CA11610 CONN.CORD SO23456 | |
| 12 | (нет в каталоге) | •5CA11620 PWB ASS'Y(PIF) | |
| 13 | (нет в каталоге) | •5CA11660 PLATE REAR ASS'Y | |
| 14 | (нет в каталоге) | •5CA11630 PWB ASS'Y(RIP) | |
| 15 | (нет в каталоге) | ••5CA11640 PWB ASS'Y(DIMM BOOT) | |
| 16 | (нет в каталоге) | ••5CA11650 PWB ASS'Y(DIMM SYSTEM) |
12. TONER CARTRIDGE DRIVE UNIT 5CA
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 5CA09020 (нет в каталоге) | TONER SENSOR BRACKET | |
| 2 | 5CA07210 (нет в каталоге) | TONER SENSOR BOARD | |
| 3 | 5CA11050 (нет в каталоге) | DRIVE UNIT CASE ASS’Y | |
| 5 | 5CA09030 (нет в каталоге) | BUSHING | |
| 10 | 5CA09040 (нет в каталоге) | PIN | |
| 11 | 5CA09050 (нет в каталоге) | BIAS PLATE | |
| 12 | 5CA11560 (нет в каталоге) | WASHER | |
| 14 | 5CA09900 (нет в каталоге) | WASHER | |
| 18 | 5CA11380 (нет в каталоге) | SCREW 3X10 | |
| 19 | 5CA10320 (нет в каталоге) | DRIVE UNIT BRACKET | |
| 20 | 5CA09060 (нет в каталоге) | CLUTCH BRACKET | |
| 22 | 5CA09070 (нет в каталоге) | BIAS PLATE | |
| 23 | 5CA11310 (нет в каталоге) | SCREW 3X6 | |
| 24 | 5CA11150 (нет в каталоге) | SCREW 3X8 | |
| 25 | 5CA11440 (нет в каталоге) | SCREW 3X10 | |
| 26 | 5CA11260 (нет в каталоге) | SCREW 3X10 | |
| 27 | 5CA11430 (нет в каталоге) | SCREW 3X8 | |
| 28 | 5CA11320 (нет в каталоге) | E-RING | |
| 29 | 5CA11170 (нет в каталоге) | E-RING |
13. MECHANICAL BASE I 5CA
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 17 | (нет в каталоге) | 4 Gear Shafts | |
| 15 | (нет в каталоге) | =Lubrication= | |
| 12 | (нет в каталоге) | 13 PJOL-GE676 | |
| 1 | 5CA10070 (нет в каталоге) | HV TERMINAL UNIT | |
| 2 | 5CA10340 (нет в каталоге) | DRAWER HOLDER | |
| 5 | 5CA07640 (нет в каталоге) | FU C CONNECTOR | |
| 7 | 5CA07260 (нет в каталоге) | C CLUTCH/SHAFT ASS’Y | |
| 8 | 5CA07270 (нет в каталоге) | FTR BIAS TERMINAL UT | |
| 10 | 5CA11060 (нет в каталоге) | TERMINAL COVER | |
| 11 | 5CA09100 (нет в каталоге) | TERMINAL | |
| 12 | 5CA09110 (нет в каталоге) | TERMINAL | |
| 13 | 5CA09120 (нет в каталоге) | TERMINAL | |
| 14 | 5CA09130 (нет в каталоге) | TERMINAL COVER | |
| 15 | 5CA09140 (нет в каталоге) | SWITCH COVER | |
| 17 | 5CA11310 (нет в каталоге) | SCREW 3X6 | |
| 18 | 5CA11190 (нет в каталоге) | SCREW 3X8 | |
| 19 | 5CA11250 (нет в каталоге) | SCREW 3X6 | |
| 20 | 5CA11450 (нет в каталоге) | SCREW 4X10 | |
| 21 | 5CA11460 (нет в каталоге) | SCREW 3X16 | |
| 22 | 5CA11470 (нет в каталоге) | SCREW 3X16 | |
| 23 | 5CA09550 (нет в каталоге) | BUSHING | |
| 24 | 5CA09760 (нет в каталоге) | CABLE | |
| 25 | 5CA11320 (нет в каталоге) | E-RING | |
| 26 | 5CA09150 (нет в каталоге) | HOME SENSOR CASE | |
| 27 | 5CA11500 (нет в каталоге) | E-RING | |
| 29 | 5CA11260 (нет в каталоге) | SCREW 3X10 | |
| 30 | 5CA10750 (нет в каталоге) | F/D RELAY CONNECTOR |
14. MECHANICAL BASE II 5CA
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 5CA09160 (нет в каталоге) | OZONE FILTER HOLDER | |
| 3 | 5CA09170 (нет в каталоге) | ERASER BOARD COVER | |
| 4 | 5CA10030 (нет в каталоге) | PROCESS UNIT G RAIL | |
| 5 | 5CA10850 (нет в каталоге) | COVER PLATE | |
| 6 | 5CA09800 (нет в каталоге) | POWER SWITCH CABLE | |
| 8 | 5CA09230 (нет в каталоге) | SIDE RAIL PLATE | |
| 9 | 5CA09220 (нет в каталоге) | RAIL SUPPORT | |
| 10 | 5CA11270 (нет в каталоге) | E-RING | |
| 11 | 5CA10020 (нет в каталоге) | FRAME | |
| 12 | 5CA11150 (нет в каталоге) | SCREW 3X8 | |
| 13 | 5CA09180 (нет в каталоге) | KNOB | |
| 14 | 5CA09190 (нет в каталоге) | STOPPER LEVER | |
| 15 | 5CA09200 (нет в каталоге) | STOPPER LEVER SHAFT | |
| 16 | 5CA09210 (нет в каталоге) | SPRING | |
| 17 | 5CA11310 (нет в каталоге) | SCREW 3X6 | |
| 18 | 5CA11480 (нет в каталоге) | SCREW 4X8 |
15. MECHANICAL BASE III 5CA
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 6 | (нет в каталоге) | Gear Shafts | |
| 35 | (нет в каталоге) | =Lubrication= | |
| 7 | (нет в каталоге) | 34 25 25 PJOL-SG3451 | |
| 1 | 5CA09670 (нет в каталоге) | TC GUIDE RAIL 1 41 5CA08880 CABLE | |
| 4 | 5CA10330 (нет в каталоге) | TC GUIDE RAIL ASS’Y 1 ’ 44 5CA11070 SPRING | |
| 6 | 5CA09270 (нет в каталоге) | WASHER 1 46 5CA10790 SW CABLE | |
| 7 | 5CA09280 (нет в каталоге) | CORNER BRACKET 3 47 5CA10830 SHIELD PLATE | |
| 14 | 5CA09350 (нет в каталоге) | WASHER 1 54 5CA11600 SCREW 3X8 | |
| 15 | 5CA09360 (нет в каталоге) | SPACER 1 55 5CA11190 SCREW 3X8 | |
| 16 | 5CA09880 (нет в каталоге) | GEAR BRACKET 1 ’ 56 5CA10570 GEAR | |
| 17 | 5CA09840 (нет в каталоге) | CASSETTE GUIDE | |
| 18 | 5CA09370 (нет в каталоге) | CASSETTE LOCK SPRING | |
| 19 | 5CA09830 (нет в каталоге) | CASSETTE GUIDE | |
| 20 | 5CA09690 (нет в каталоге) | CDS BOARD COVER | |
| 22 | 5CA09380 (нет в каталоге) | CDS BOARD CASE | |
| 23 | 5CA09390 (нет в каталоге) | RESISTER | |
| 24 | 5CA09400 (нет в каталоге) | PLATE | |
| 25 | 5CA09410 (нет в каталоге) | RUBBER FOOT | |
| 26 | 5CA09420 (нет в каталоге) | PLATE | |
| 28 | 5CA07650 (нет в каталоге) | INTERLOCK SW ARM A | |
| 29 | 5CA07660 (нет в каталоге) | INTERLOCK SW ARM B | |
| 31 | 5CA11310 (нет в каталоге) | SCREW 3X6 | |
| 32 | 5CA11490 (нет в каталоге) | SCREW 3X10 | |
| 33 | 5CA11570 (нет в каталоге) | SCREW 3X8 | |
| 34 | 5CA11160 (нет в каталоге) | SCREW 3X12 | |
| 35 | 5CA11150 (нет в каталоге) | SCREW 3X8 | |
| 36 | 5CA11320 (нет в каталоге) | E-RING | |
| 37 | 5CA11200 (нет в каталоге) | SCREW | |
| 38 | 5CA11210 (нет в каталоге) | SCREW | |
| 39 | 5CA09890 (нет в каталоге) | CORNER BRACKET | |
| 40 | 5CA11220 (нет в каталоге) | SCREW |
16. MEDIA TRAY 5CA
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 2 | 5CA07520 (нет в каталоге) | PAPER GUIDE(R) | |
| 3 | 5CA07530 (нет в каталоге) | PAPER GUIDE(L) | |
| 5 | 5CA07840 (нет в каталоге) | PAPER END PLATE | |
| 6 | 5CA11080 (нет в каталоге) | P.CASS BASE (LTR) | |
| 9 | 5CA09480 (нет в каталоге) | BASE PLATE HOLDER AR | |
| 11 | 5CA11250 (нет в каталоге) | SCREW 3X6 | |
| 12 | 5CA11230 (нет в каталоге) | SCREW 3X6 | |
| 13 | 5CA11180 (нет в каталоге) | SCREW 3X8 |
17. FUSER UNIT 5CA
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 225 | (нет в каталоге) | Sand Road, P.O. Box 40008 14101 Alton Parkway, | |
| 149 | (нет в каталоге) | West 51st street, Southeastern Region: | |
| 225 | (нет в каталоге) | Sand Road, P.O. Box 40008 Southwestern Region: | |
| 225 | (нет в каталоге) | Spring Lake Drive, Dallas Parts Distribution Center |
комментарии
