Содержание
- 1. FRAMES 3CA
- 2. PAPER FEED-IN SECTION 3CA
- 3. EJECT SECTION 3CA
- 4. DRIVING & ELECTRICAL COMPONENTS 3CA
- 5. ACCESSOREIS 3CA

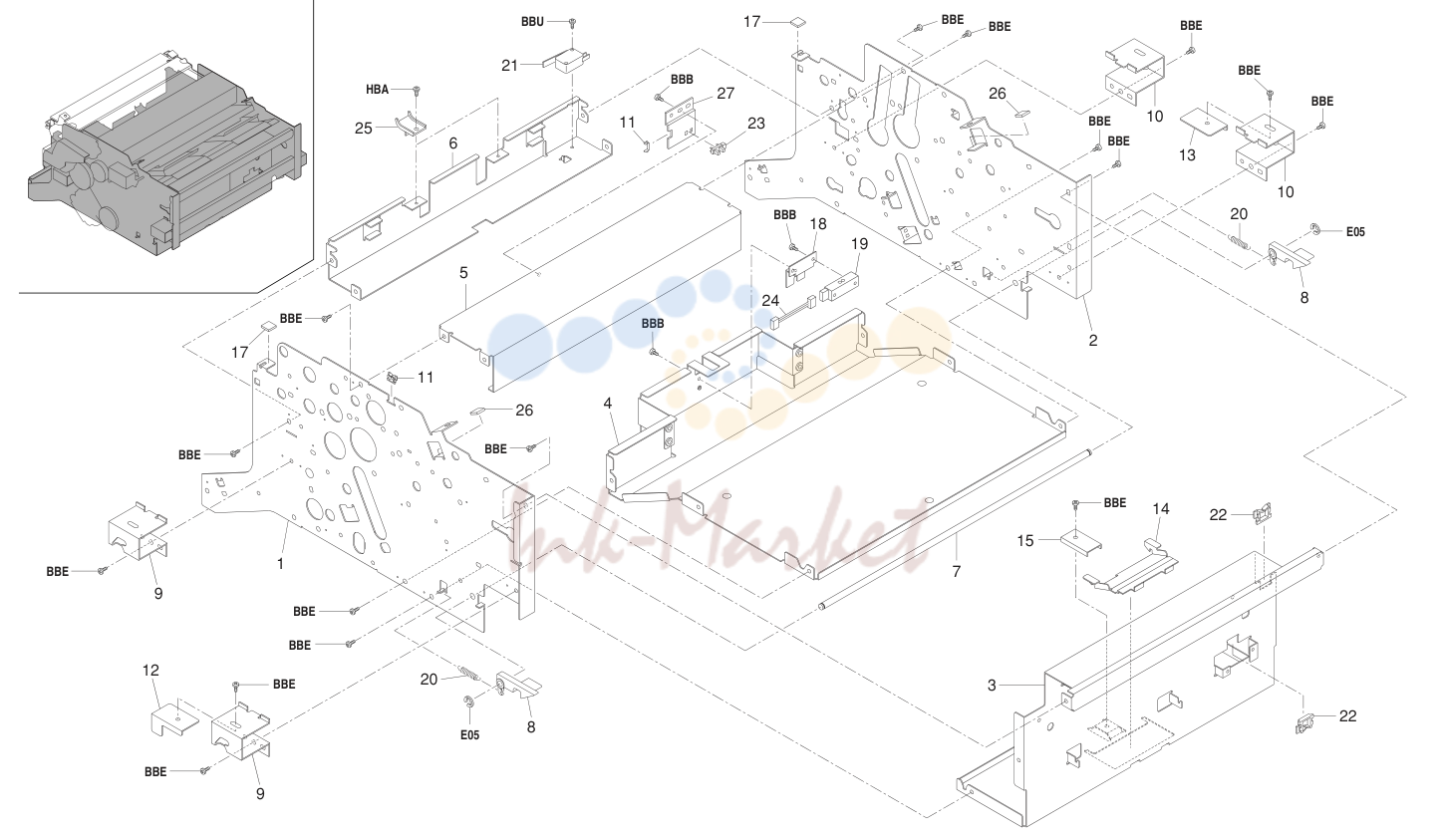

1. FRAMES 3CA
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 3CA02010 (нет в каталоге) | FRONT FRAME | |
| 2 | 3CA02020 (нет в каталоге) | REAR FRAME | |
| 3 | 3CA02030 (нет в каталоге) | RIGHT BASE | |
| 4 | 3CA02040 (нет в каталоге) | LEFT BASE | |
| 5 | 3CA02050 (нет в каталоге) | UPPER STAY,MOTOR | |
| 6 | 3CA02060 (нет в каталоге) | LOWER STAY,EJECT | |
| 7 | 3CA02070 (нет в каталоге) | SHAFT,HOOK | |
| 8 | 3CA02080 (нет в каталоге) | HOOK,UNIT RELEASE | |
| 9 | 3CA02110 (нет в каталоге) | FRONT MOUNT,SLIDER | |
| 10 | 3CA02120 (нет в каталоге) | REAR MOUNT,SLIDER | |
| 11 | M2104350 (нет в каталоге) | EDGING,EDS-0607M(KITAGAWA) | |
| 12 | 3CA02130 (нет в каталоге) | FRONT RETAINER,SLIDER | |
| 13 | 3CA02140 (нет в каталоге) | REAR RETAINER,SLIDER | |
| 14 | 3CA02152 (нет в каталоге) | STOPPER,SLIDE | |
| 15 | 3CA02160 (нет в каталоге) | HOLDER,SLIDE STOPPER | |
| 16 | 3CA02170 (нет в каталоге) | LOWER RIGHT STAY,FRAME | |
| 17 | 3CA16110 (нет в каталоге) | PAD,CONVEYING GUIDE | |
| 18 | 3CA26050 (нет в каталоге) | MOUNT,TRAY SWITCH | |
| 20 | 48527301 (нет в каталоге) | SPRING,RELEASE LEVER | |
| 22 | M2104200 (нет в каталоге) | EDGING EDS-1 | |
| 24 | 3CA27060 (нет в каталоге) | JUNCTION WIRING,STOCK | |
| 25 | 3CA04060 (нет в каталоге) | LOWER COVER,EJECT ROLLER | |
| 26 | 3CA06140 (нет в каталоге) | PAD,CONVEYING PULLEY GUIDE | |
| 27 | 3CA26060 (нет в каталоге) | MOUNT,MOTOR PI |
2. PAPER FEED-IN SECTION 3CA
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 22 | (нет в каталоге) | RAO | |
| 18 | (нет в каталоге) | 48 37 BBE | |
| 3 | (нет в каталоге) | BBU | |
| 5 | (нет в каталоге) | BBE 50 BBB C D E05 | |
| 4 | (нет в каталоге) | DJB | |
| 2 | (нет в каталоге) | BBB | |
| 19 | (нет в каталоге) | 22 31 9 BBE BBP 50 BBP | |
| 37 | (нет в каталоге) | BBE D 10 E07 | |
| 57 | (нет в каталоге) | BBE BBE | |
| 1 | 3CA06010 (нет в каталоге) | STAY,SIDE REGISTRATION 1 1 1 ' 41 35327400 SWITCH,FEED | |
| 2 | 3CA06020 (нет в каталоге) | SHAFT,SIDE REGISTRATION 1 1 1 ' 42 62221110 PULLEY,FEEDBACK | |
| 3 | 3CA06030 (нет в каталоге) | RACK,SIDE REGISTRATION 2 2 2 43 63202120 SUPPORT PLATE,COVER | |
| 4 | 3CA06040 (нет в каталоге) | SUPPORT PLATE,RACK 4 4 4 ' 44 66006360 PAPER SWITCH | |
| 5 | 3CA06050 (нет в каталоге) | FRONT GUIDE,SIDE REGISTRATION 1 1 1 ' 45 65722030 PULLEY 22,FEED | |
| 6 | 3CA06060 (нет в каталоге) | REAR GUIDE,SIDE REGISTRATION 1 1 1 ' 46 66827020 SOLENOID,FEED | |
| 8 | 3CA06080 (нет в каталоге) | GUIDE,CONVEYING PULLEY 1 1 1 ' 48 75706040 STOPRING PAPER FEED PULLEY | |
| 9 | 3CA06090 (нет в каталоге) | SHAFT,LIFT CAM 1 1 1 ' 49 76514080 BUSHING 6 DRIVE | |
| 10 | 3CA06100 (нет в каталоге) | CAM,LIFT 2 2 2 ' 50 78727110 JAM DETECTION SWITCH | |
| 11 | 3CA06110 (нет в каталоге) | LEVER,LIFT 1 1 1 51 M2104200 EDGING EDS-1 | |
| 12 | 3CA06160 (нет в каталоге) | BOTTOM SHEET,SIDE REGISTRATION GUIDE 4 4 4 52 M2109340 WIRE SADDLE,YMC-05-0(KITAGAWA) | |
| 16 | 3CA08040 (нет в каталоге) | SUPPORT PLATE,BLADE 1 1 1 56 3CA16280 UPPER SHEET,CONVEYING GUIDE | |
| 17 | 3CA08050 (нет в каталоге) | HOLDER,BLADE 1 1 1 57 3CA08120 SPRING,PRESSURE | |
| 18 | 3CA08060 (нет в каталоге) | JUNCTION PLATE,PRESSURE ROLLER 2 2 2 58 3CA08210 TENSION PLATE,ROLLER PRESSURE | |
| 19 | 3CA08070 (нет в каталоге) | SPACER,PRESSURE ROLLER | |
| 20 | 3CA08080 (нет в каталоге) | FRONT LEVER,PRESSURE | |
| 21 | 3CA08090 (нет в каталоге) | REAR LEVER,PRESSURE | |
| 23 | 3CA16010 (нет в каталоге) | SHAFT,CONVEYING DRIVE | |
| 24 | 3CA16021 (нет в каталоге) | LOWER GUIDE,CONVEYING | |
| 25 | 3CA16030 (нет в каталоге) | LOWER TENSION PLATE,CONVEYING | |
| 27 | 3CA16050 (нет в каталоге) | PLATE SPRING,CONVEYING PULLEY | |
| 28 | 3CA16060 (нет в каталоге) | SHAFT,CONVEYING PULLEY | |
| 30 | 3CA16101 (нет в каталоге) | UPPER GUIDE,CONVEYING | |
| 31 | 3CA16120 (нет в каталоге) | SHAFT,CONVEYING IDLE | |
| 32 | 3CA16250 (нет в каталоге) | MOVING PLATE,POSITIONING | |
| 33 | 3CA26020 (нет в каталоге) | MOUNT,SIDE REGISTRATION PI | |
| 34 | 3CA26040 (нет в каталоге) | MOUNT,LIFT SOLENOID | |
| 39 | 3AK06120 (нет в каталоге) | SPRING,MAIN EJECT |
3. EJECT SECTION 3CA
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 14 | (нет в каталоге) | BBB | |
| 27 | (нет в каталоге) | BBB | |
| 3 | (нет в каталоге) | 22 HAL | |
| 2 | 3CA16050 (нет в каталоге) | PLATE SPRING,CONVEYING PULLEY | |
| 3 | 3CA16060 (нет в каталоге) | SHAFT,CONVEYING PULLEY | |
| 5 | 3CA16130 (нет в каталоге) | LOWER GUIDE,EJECT | |
| 7 | 3CA16150 (нет в каталоге) | FRONT SUPPORT PLATE,EJECT GUIDE | |
| 8 | 3CA16160 (нет в каталоге) | REAR SUPPORT PLATE,EJECT GUIDE | |
| 9 | 3CA16170 (нет в каталоге) | FRONT HOOK,EJECT RELEASE | |
| 10 | 3CA16180 (нет в каталоге) | REAR HOOK,EJECT RELEASE | |
| 11 | 3CA16190 (нет в каталоге) | SHAFT,EJECT RELEASE | |
| 12 | 3CA16200 (нет в каталоге) | STAY,EJECT RELEASE | |
| 14 | 3CA16220 (нет в каталоге) | HOLDER,PAPER EJECT REGISTRATION BRUSH | |
| 15 | 3CA16230 (нет в каталоге) | FRONT SPRING,EJECT RELEASE | |
| 16 | 3CA16240 (нет в каталоге) | REAR SPRING,EJECT RELEASE | |
| 17 | 3CA26030 (нет в каталоге) | MOUNT,EJECT SWITCH | |
| 18 | 3CA27040 (нет в каталоге) | JUNCTION WIRING,SENSOR | |
| 19 | 3CA04070 (нет в каталоге) | AUXILIARY PLATE,PAPER EJECT ARM | |
| 20 | 3AK06120 (нет в каталоге) | SPRING,MAIN EJECT | |
| 23 | 63202120 (нет в каталоге) | SUPPORT PLATE,COVER | |
| 26 | 75018250 (нет в каталоге) | SPRING CLEANING SOLENOID | |
| 28 | M1203240 (нет в каталоге) | OPEN BUSHING,OCB-500 | |
| 29 | M2607010 (нет в каталоге) | BINDING BAND,PLT1M | |
| 30 | 3CA16260 (нет в каталоге) | SPRING,ARM FULCRUM | |
| 31 | 3CA04080 (нет в каталоге) | SHAFT,PAPER EJECT ARM |
4. DRIVING & ELECTRICAL COMPONENTS 3CA
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 9 | (нет в каталоге) | 31 KAM | |
| 59 | (нет в каталоге) | BBB 13 E07 | |
| 18 | (нет в каталоге) | BBB | |
| 20 | (нет в каталоге) | 40 DJE 57DJE | |
| 16 | (нет в каталоге) | KBC BBE | |
| 25 | (нет в каталоге) | KAO | |
| 40 | (нет в каталоге) | HBC R 4 A 3 O 45 10 E07 | |
| 51 | (нет в каталоге) | 33 BBB | |
| 44 | (нет в каталоге) | KAM | |
| 4 | 3CA22080 (нет в каталоге) | GEAR PC,ROLLER MANUAL 1 1 1 ' 44 36922090 GEAR 33/15,IDLE | |
| 6 | 3CA08140 (нет в каталоге) | PIN,BLADE DRIVE(M3) 2 2 2 ' 46 63227121 MOTOR,FEED | |
| 7 | 3CA08150 (нет в каталоге) | ARM,BLADE PRESSURE 2 2 2 ' 47 63420450 BELT A,BIN UNIT | |
| 10 | 3CA08180 (нет в каталоге) | SUPPORT PLATE,BLADE DRIVE SHAFT 1 1 1 50 72107210 SPRING,BYPASS SOLENOID | |
| 11 | 3CA08191 (нет в каталоге) | HOLDER,BLADE DRIVE SHAFT 1 1 1 51 3CA08111 SHAFT S,BLADE DRIVE | |
| 12 | 3CA08100 (нет в каталоге) | SHAFT L,BLADE DRIVE 1 1 1 ' 52 73210450 BUSH, | |
| 13 | 3CA16070 (нет в каталоге) | TENSION PLATE,DRIVE BELT 1 1 1 53 74608110 SPRING,SEPARATION CLAW | |
| 14 | 3CA22011 (нет в каталоге) | SUPPORT PLATE,ROLLER DRIVE SHAFT 1 1 1 ' 54 74714100 GEAR 19 DEVELOPING ROLLER | |
| 17 | 3CA22040 (нет в каталоге) | SHAFT S,ROLLER DRIVE 1 1 1 ' 57 78722151 PULLEY | |
| 18 | 3CA22050 (нет в каталоге) | SHAFT L,ROLLER DRIVE 1 1 1 58 M1203220 OPEN BUSHING,OCB-625 | |
| 19 | 3CA22060 (нет в каталоге) | HOLDER,ROLLER DRIVE SHAFT 1 1 1 59 M1203240 OPEN BUSHING,OCB-500 | |
| 21 | 3CA26010 (нет в каталоге) | SUPPORT PLATE,WIRE 1 1 1 61 M2109180 WIRE SADDLE,LWS-1S | |
| 34 | 48928105 (нет в каталоге) | IDLE PULLEY | |
| 36 | 3CA22100 (нет в каталоге) | FLANGE 21/6,BELT |

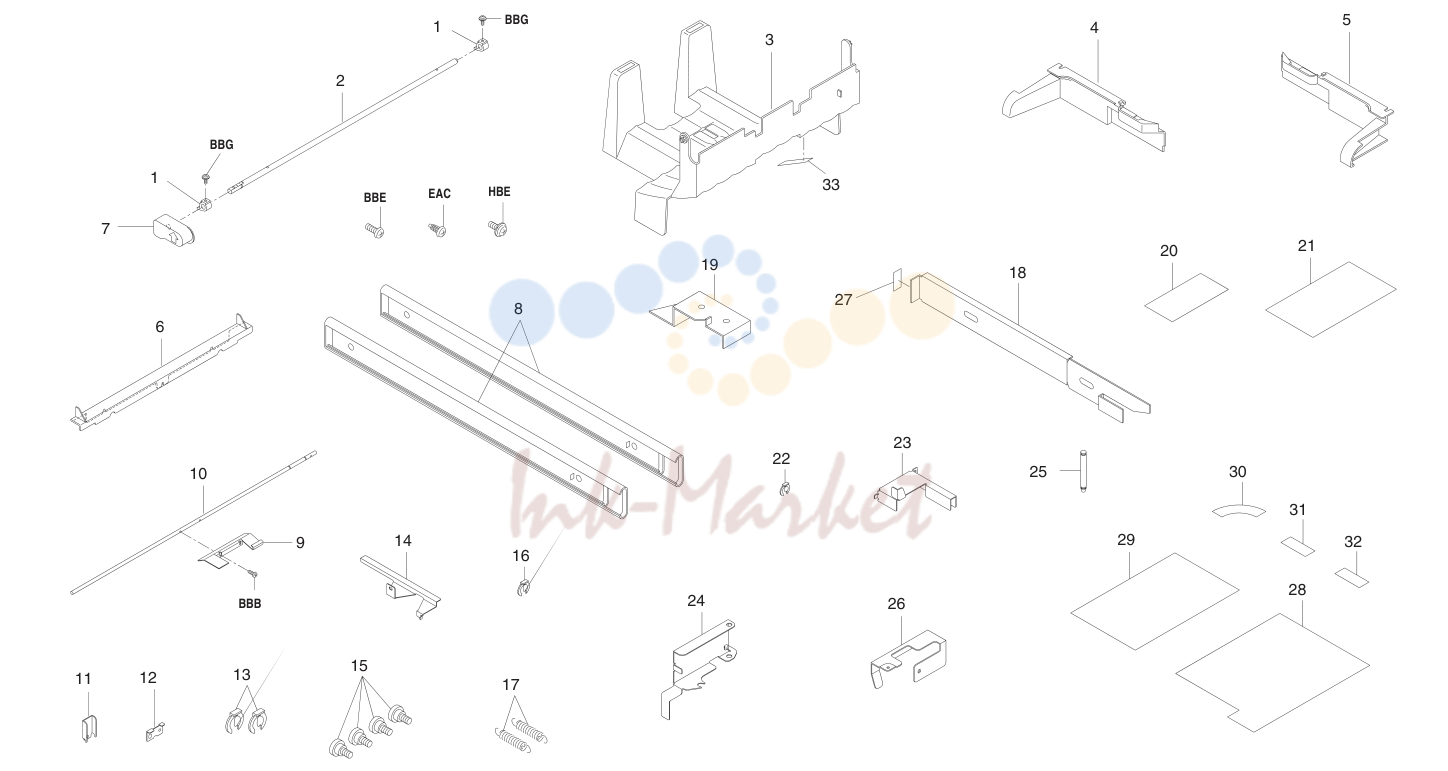

5. ACCESSOREIS 3CA
| № | Артикул | Альт. артикул | Описание |
|---|---|---|---|
| 1 | 3CA02090 (нет в каталоге) | CAM,UNIT RELEASE | |
| 2 | 3CA02100 (нет в каталоге) | SHAFT,UNIT RELEASE | |
| 7 | 33420440 (нет в каталоге) | HANDLE,FIXING RELEASE | |
| 8 | 36508210 (нет в каталоге) | SLIDER,IMAGE FORMATION UNIT | |
| 9 | 3CA02190 (нет в каталоге) | STOPPER,UNIT RELEASE | |
| 10 | 3CA02200 (нет в каталоге) | SHAFT,UNIT RELEASE STOPPER | |
| 11 | 3CA02180 (нет в каталоге) | LEVER,UNIT RELEASE | |
| 12 | 3CA02210 (нет в каталоге) | HOLDER,RELEASE SHAFT | |
| 14 | 3CA02240 (нет в каталоге) | LIGHT SHIELD,DETECTION PI | |
| 15 | 48129000 (нет в каталоге) | PIN,ORIGINAL HOLDER | |
| 17 | 74608110 (нет в каталоге) | SPRING,SEPARATION CLAW | |
| 18 | 3CA02220 (нет в каталоге) | WORK PLATE,UNIT RELEASE LEVER | |
| 19 | 3CA02230 (нет в каталоге) | STOPPER,UNIT RETAINER | |
| 21 | 3CA05030 (нет в каталоге) | LABEL,JAM REMOVEMENT | |
| 23 | 3CA02250 (нет в каталоге) | HANDLE,UNIT MOVING | |
| 24 | 3CA02260 (нет в каталоге) | HOOK,UNIT LOCK | |
| 25 | 3CA02270 (нет в каталоге) | SHAFT,UNIT LOCK | |
| 26 | 3CA02280 (нет в каталоге) | STOPPER,TRAY | |
| 27 | 3CA05040 (нет в каталоге) | LABEL,LOCK RELEASE | |
| 30 | 3CA05070 (нет в каталоге) | LABEL 1,OPERATION | |
| 31 | 3CA05080 (нет в каталоге) | LABEL 2,OPERATION | |
| 32 | 3CA05090 (нет в каталоге) | LABEL 3,OPERATION | |
| 33 | 3CA06120 (нет в каталоге) | PAD,SIDE REGISTRATION GUIDE |
