Kyocera DP-420 — каталог запчастей со схемами

Содержание

1. Exterior Covers 3MX
2. Frames 3MX
3. Paper Feed Section 3MX
4. Paper Conveying Section 3MX

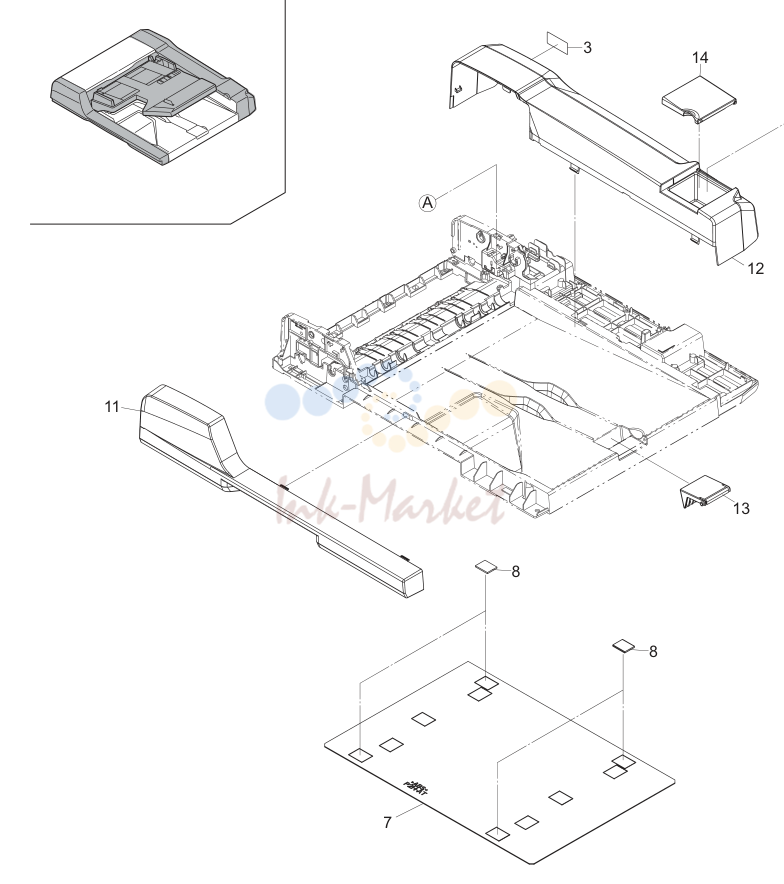

1. Exterior Covers 3MX

№	Артикул	Альт. артикул	Описание
3	303LL34050 запросить цену →	3LL34050	LABEL CAUTION
4	303HL05070 запросить цену →	3HL05070	LABEL FACE UP
8	303MX02020 запросить цену →	3MX02020	CUSHION ORIGINAL MAT A
10	303K502070 запросить цену →	3K502070	SEAL WIRE
15	303MX34020 запросить цену →	3MX34020	LABEL ORIGINAL SET
17	303K534091 запросить цену →	3K534091	LABEL SIZE DIRECTIONS
18	303K546010 запросить цену →	3K546010	JUNCTION WIRING ORIGINAL TABLE
22	3HL06050 запросить цену →	3HL06050	RACK TABLE
23	3HL06060 запросить цену →	3HL06060	ACTUATOR SIZE DETECTION
24	3HL06070 запросить цену →	3HL06070	ACTUATOR LOOP SWITCH
26	3HL06090 запросить цену →	3HL06090	CUSHION CURSOR
28	3HL06120 запросить цену →	3HL06120	SPACER CURSOR
29	3HL06130 запросить цену →	3HL06130	FILM ACTUATOR
30	3HL06140 запросить цену →	3HL06140	CUSHION ACTUATOR

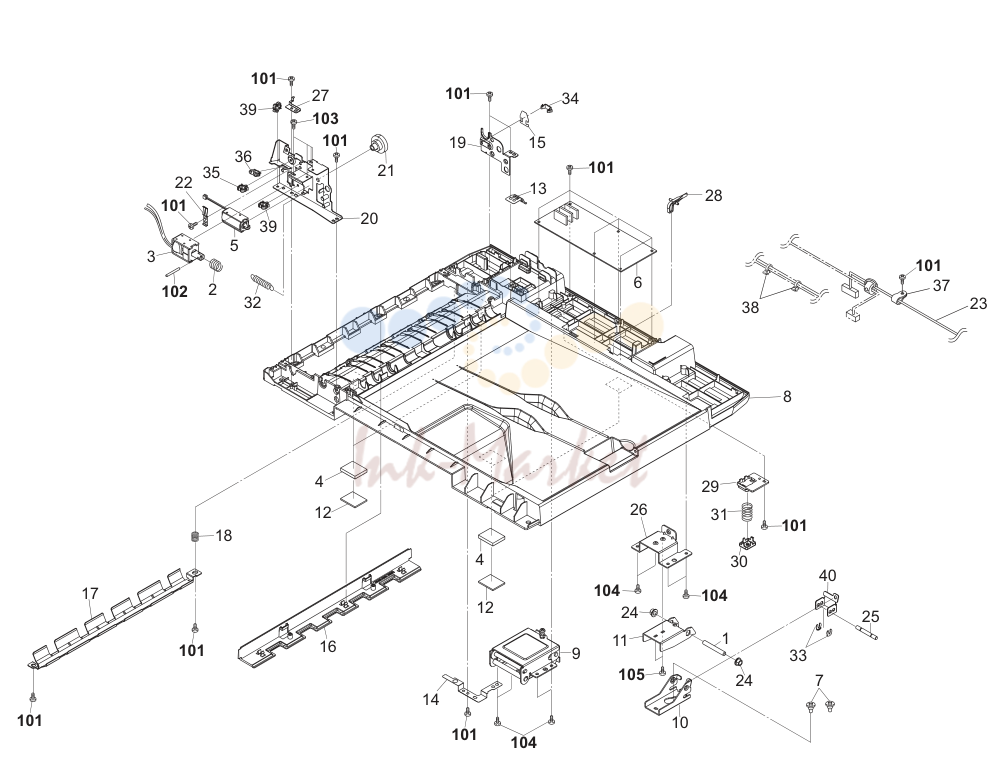

2. Frames 3MX

№	Артикул	Альт. артикул	Описание
1	303HL02131 запросить цену →	3HL02131	SHAFT HINGE 1 1 1 101 BAA63080 BAA63080 +TP TAP-TITE P SCREW M3X08
2	303HL10200 запросить цену →	3HL10200	SPRING LOOP 1 1 1 102 E0030200 48100320 SPRING PIN 3X20
4	303MX02030 запросить цену →	3MX02030	CUSHION ORIGINAL MAT B 4 4 4 104 5MBTPB4010PW++R B1A64100 BIND T.T SCREW(+) / M4 X 10 CRFREE P-T
7	303K502180 запросить цену →	3K502180	PIN DP
8	303K502011 запросить цену →	3K502011	BASE DP
10	303K502040 запросить цену →	3K502040	RIGHT HINGE A
11	303K502050 запросить цену →	3K502050	RIGHT HINGE B
12	303K502080 ✓ в наличии	3K502080	SPONGE ORIGINAL MAT
13	303K502090 запросить цену →	3K502090	GROUND PLATE MOTOR
14	303K502100 запросить цену →	3K502100	GROUND PLATE LEFT GUIDE
15	303K502150 запросить цену →	3K502150	FILM WIRE
18	303K524060 запросить цену →	3K524060	SPRING READING GUIDE
19	303K531010 запросить цену →	3K531010	MOUNT GUIDE
20	303K531110 запросить цену →	3K531110	FRONT FRAME CONVEYING
22	303K531190 запросить цену →	3K531190	GROUND PLATE PF
24	3CY07080 ✓ в наличии	3CY07080	BUSHING
25	303K502140 запросить цену →	3K502140	SHAFT HINGE
26	3HL02050 запросить цену →	3HL02050	ADJUSTING PLATE A HINGE
27	3HL02120 запросить цену →	3HL02120	GROUND PLATE CONVEYING
28	303K502200 запросить цену →	3K502200	ACTUATOR BASE
29	303MX02010 запросить цену →	3MX02010	MOUNT PUSH SW
30	3HL02240 запросить цену →	3HL02240	PUSH SW DP
31	3HL02250 запросить цену →	3HL02250	SPRING,PUSH SWITCH
32	3HL10090 запросить цену →	3HL10090	SPRING,LF SHIFT GUIDE
33	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4
34			7YZM390011++H01 YZ050250 ACCESS.CLAMP
35			7YZM610008++H01 YZ037940 ACCESS.SADDLE
36	M2104260 запросить цену →	M2104260	EDGING,EDS-0607U(KITAGAWA)
37	M2105030 запросить цену →	M2105030	NYLON CLAMP 5N,NK-5N
38			7YZM420003++H01 YZ052580 ACCESS.BAND
39	M70AK010 запросить цену →	M70AK010	WIRE SADDLE,RMS-1V0(TAKEUCHI)
40	303K502060 запросить цену →	3K502060	PLATE LIMITATION

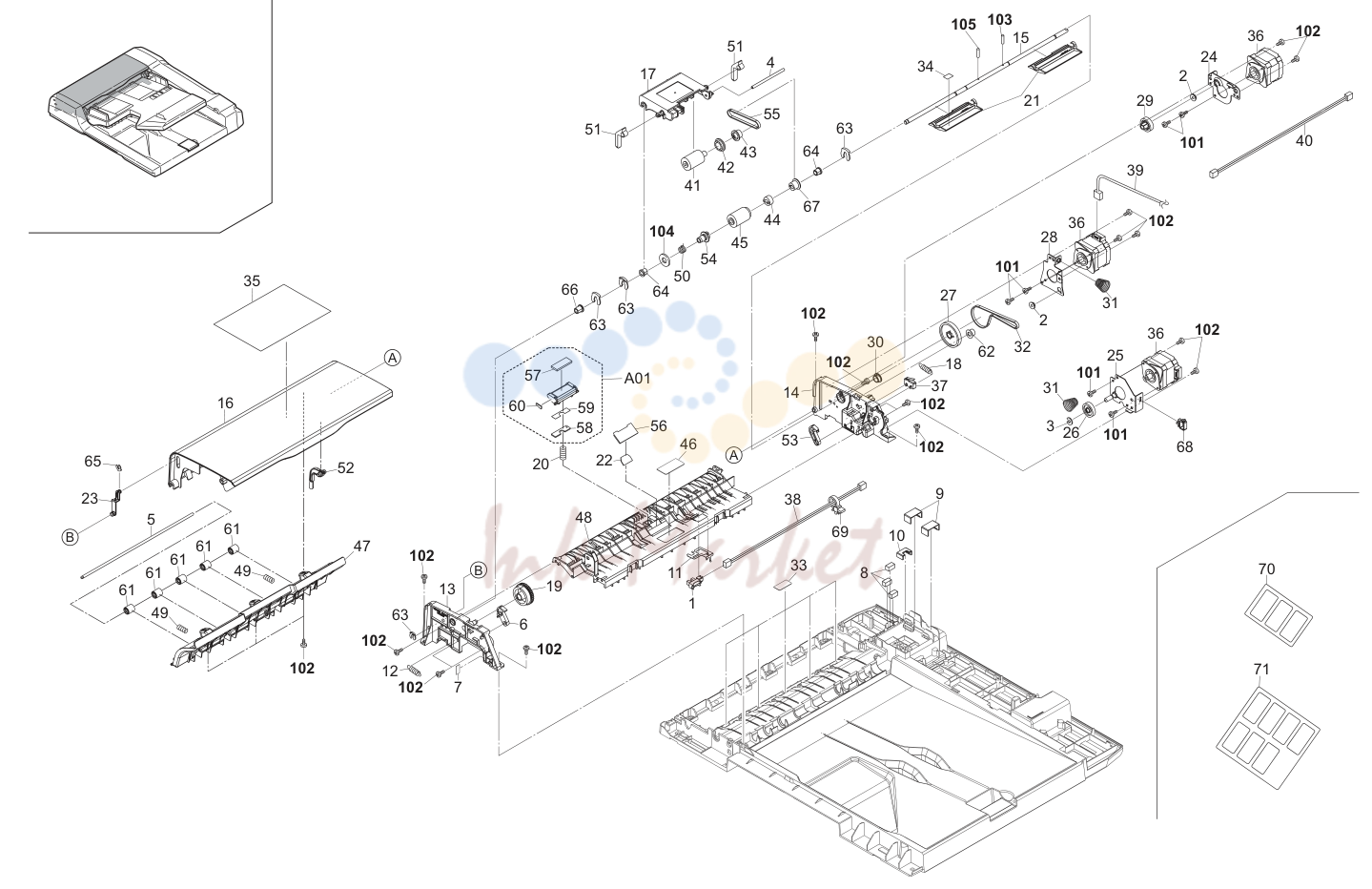

3. Paper Feed Section 3MX

№	Артикул	Альт. артикул	Описание
2	302F929140 запросить цену →	2F929140	BUSH DU 2 2 2 52 3HL07150 3HL07150 ACTUATOR ORIGINAL SET
3	302FB09830 ✓ в наличии	2FB09830	CUT WASHER 4 1 1 1 53 3HL07170 3HL07170 REAR HOOK PF COVER
4	303HL07031 запросить цену →	3HL07031	SHAFT LEADING FEED 1 1 1 54 3HL07180 3HL07180 BOSS LIFT
5	303HL07131 запросить цену →	3HL07131	SHAFT REGISTRATION 1 1 1 (cid:27) 55 3HL07190 3HL07190 BELT 150S2M,PAPER FEED
6	303HL07161 запросить цену →	3HL07161	FRONT HOOK PF COVER 1 1 1 56 3HL07300 3HL07300 FILM LEADING
7	303K529020 запросить цену →	3K529020	CUSHION LEVER PRESSURE 1 1 1 (cid:27) A01 303K594070 3K594070 PARTS HOLDER SEPARATION
8	303K502070 запросить цену →	3K502070	SEAL WIRE 3 3 3 (cid:27) 57 •303K507060 3K507060 PAD SEPARATION
9	303MX02040 запросить цену →	3MX02040	HOLDER WIRE 2 2 2 58 •3HL07411 3HL07411 WEIGHT PAD
10	303K502120 запросить цену →	3K502120	HOLDER WIRE B 1 1 1 59 •3HL07421 3HL07421 TAPE WEIGHT
11	303K502160 запросить цену →	3K502160	GROUND PLATE PI 1 1 1 60 •3HL07450 3HL07450 CUSHION SEPARATION
12	303K502170 запросить цену →	3K502170	SPRING HOOK PF 1 1 1 (cid:27) 61 3HL08080 3HL08080 PULLEY CONVEYING
13	303MX07010 запросить цену →	3MX07010	FRONT FRAME PF 1 1 1 62 3HL22160 3HL22160 PULLEY REAR SUPPORT
14	303MX07020 запросить цену →	3MX07020	REAR FRAME PF 1 1 1 63 5MVL177DN001 2FB06810 RING STOPPER
15	303K507030 запросить цену →	3K507030	SHAFT PF 1 1 1 64 5MVM176DN026 2A806030 BUSH FEED /A-49 FEED A4
17	303MX07040 запросить цену →	3MX07040	HOLDER LEADING FEED 1 1 1 66 60606101 60606101 BUSHING FEED BACK ROLLER
18	3HL07240 запросить цену →	3HL07240	SPRING HOOK 1 1 1 67 68721640 68721640 PULLEY 20,DUPLEX CONVEYING
20	303K507081 запросить цену →	3K507081	SPRING SEPARATION 1 1 1 69 7YZM420003++H01 YZ052580 ACCESS.BAND
23	303K507110 запросить цену →	3K507110	STOPPER PF COVER
24	303K531020 запросить цену →	3K531020	MOUNT PF DRIVE
25	303K531030 запросить цену →	3K531030	MOUNT LOOP DRIVE
28	303K531090 запросить цену →	3K531090	MOUNT C DRIVE 1 1 1 101 5MBTPB3006TW++R B1A53060 BIND T.T SCREW(+) / M3 X 6 CRFREE S-T
30	303K531180 запросить цену →	3K531180	BUSHING PF 1 1 1 103 E0020080 48100208 SPRING PIN 2X8
31	303K531200 запросить цену →	3K531200	SPRING GND 2 2 2 104 C2895950 C2895950 SHIM 6.2-1.0T
33	303K524110 ✓ в наличии	3K524110	FILM PULLEY
34	303K534050 запросить цену →	3K534050	LABEL C
35	303MX34040 запросить цену →	3MX34040	LABEL CAUTION E
38	303K546021 запросить цену →	3K546021	JUNCTION WIRING SET SENSOR
39	303K546040 запросить цену →	3K546040	JUNCTION WIRING MOTOR
40	303K546070 запросить цену →	3K546070	JUNCTION WIRING FEED MOTOR
41	36211110 ✓ в наличии	36211110	PULLEY,LEADING FEED ADF
42	36211500 запросить цену →	36211500	GEAR,LEADING FEED JOINT
43	303A707121 запросить цену →	3A707121	PULLEY LEADING FEED
46	2A107060 запросить цену →	2A107060	FRICTION PLATE,CASSETTE
47	303MX07050 запросить цену →	3MX07050	UPPER GUIDE PAPER FEED
48	3HL07070 запросить цену →	3HL07070	LOWER GUIDE PAPER FEED
49	3HL07310 запросить цену →	3HL07310	SPRING REGISTRATION B
50	3HL07110 запросить цену →	3HL07110	SPRING,LIFT

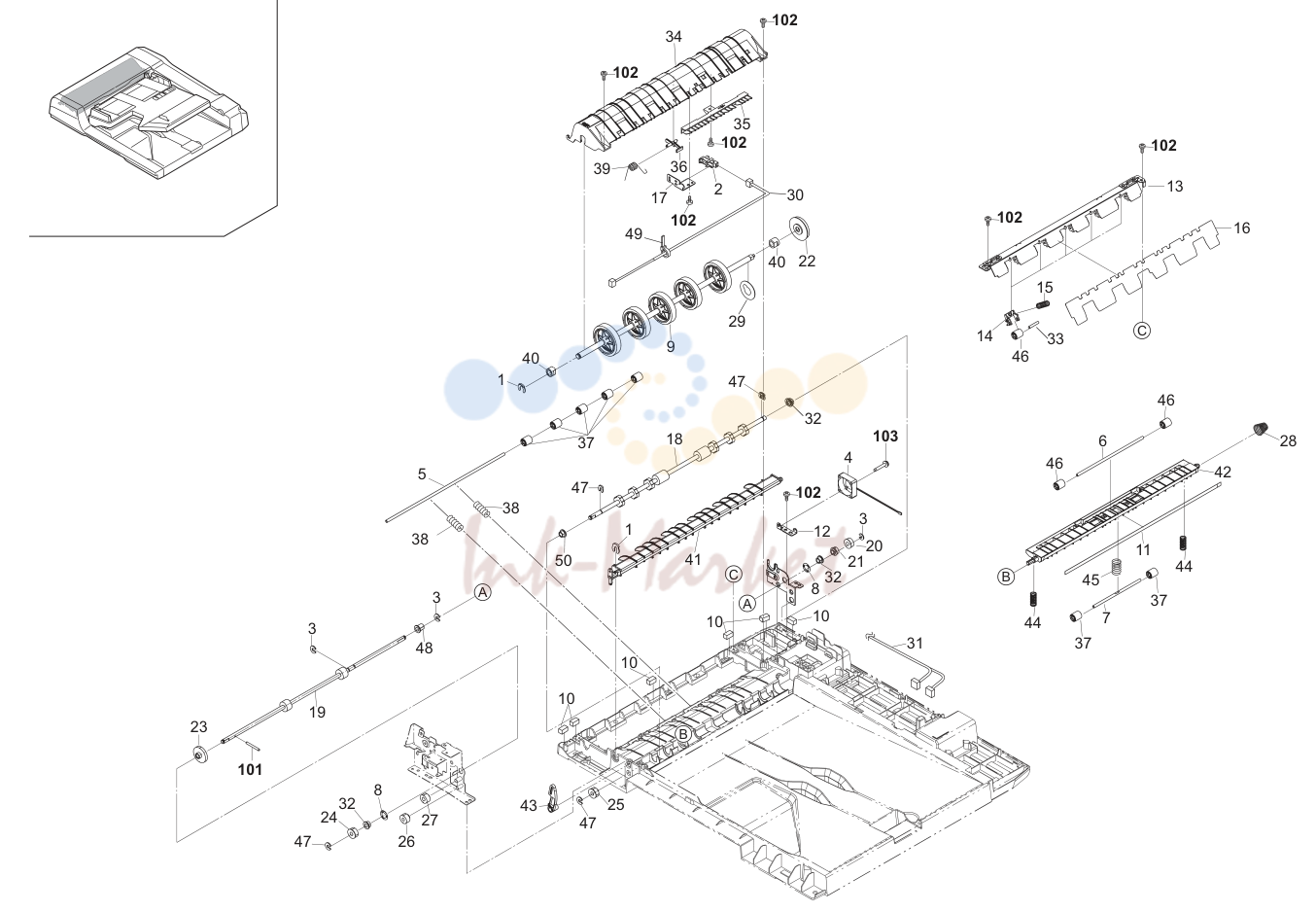

4. Paper Conveying Section 3MX

№	Артикул	Альт. артикул	Описание
1	2BC06910 запросить цену →	2BC06910	STOPPER 6 2 2 2 101 5MBP2010WXSP E0020100 SPRING PIN / M2 X 10 S-BLK
3	302FB09830 ✓ в наличии	2FB09830	CUT WASHER 4 3 3 3 103 5MBTPB3014TW++R B1A53140 BIND T.T SCREW(+) / M3 X 14 CRFREE S-T
5	303HL07131 запросить цену →	3HL07131	SHAFT REGISTRATION
6	303HL10041 запросить цену →	3HL10041	SHAFT LOOP PULLEY
7	303HL10111 запросить цену →	3HL10111	SHAFT EJECT PULLEY
8	303HL22200 запросить цену →	3HL22200	PLATE GND
10	303K502070 запросить цену →	3K502070	SEAL WIRE
12	303K502190 запросить цену →	3K502190	MOUNT FAN
13	303K524030 запросить цену →	3K524030	GUIDE LEFT
14	303K524040 запросить цену →	3K524040	HOLDER LEFT PULLEY
15	303K524050 запросить цену →	3K524050	SPRING LEFT PULLEY
17	303K524100 запросить цену →	3K524100	MOUNT PI
21	303K531060 запросить цену →	3K531060	PULLEY LOOP
28	303K531200 запросить цену →	3K531200	SPRING GND
29	303K531210 запросить цену →	3K531210	SPACER PULLEY
30	303K546030 запросить цену →	3K546030	JUNCTION WIRING REGIST SENSOR
31	303MX46020 запросить цену →	3MX46020	JUNCTION WIRING SOLENOID
32	3CY07080 ✓ в наличии	3CY07080	BUSHING
33	3H608150 ✓ в наличии	3H608150	SHAFT C PULLEY
34	3HL08010 запросить цену →	3HL08010	GUIDE CONVEYING
35	3HL08020 запросить цену →	3HL08020	GUIDE B CONVEYING
36	3HL08070 запросить цену →	3HL08070	ACTUATOR CONVEYING TIMING
38	3HL08090 запросить цену →	3HL08090	SPRING,CONVEYING PULLEY
39	3HL08130 запросить цену →	3HL08130	SPRING,CONVEYING ACTUATOR
40	3HL08140 запросить цену →	3HL08140	BUSHING
41	3HL10020 запросить цену →	3HL10020	GUIDE LOOP FEED SHIFT
42	3HL10050 запросить цену →	3HL10050	HOLDER LOOP PULLEY
43	3HL10060 запросить цену →	3HL10060	LEVER LOOP PRESSURE
44	3HL10070 запросить цену →	3HL10070	SPRING,LOOP PRESSURE
45	3HL10120 запросить цену →	3HL10120	SPRING,EJECT PULLEY
47	5MVX111DN003 запросить цену →	2A806250	RING STOPPER /A-49 FEED A4
48	60606101 запросить цену →	60606101	BUSHING FEED BACK ROLLER
49			7YZM420003++H01 YZ052580 ACCESS.BAND
50	2BG22960 запросить цену →	2BG22960	BUSH
