Konica Minolta bizhub 36 42 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Adf/ir узел (P1)
- Внешние детали (P2)
- Внешние детали (P3)
- Внешние детали (P4)
- Operation панель секция (P5)
- Print head секция (P6)
- Ozone воздуховод/ вентилятор мотор секция (P7)
- Iu секция (P8)
- Бункер секция (P9)
- Бункер секция (P10)
- 1st подача бумаги секция (P11)

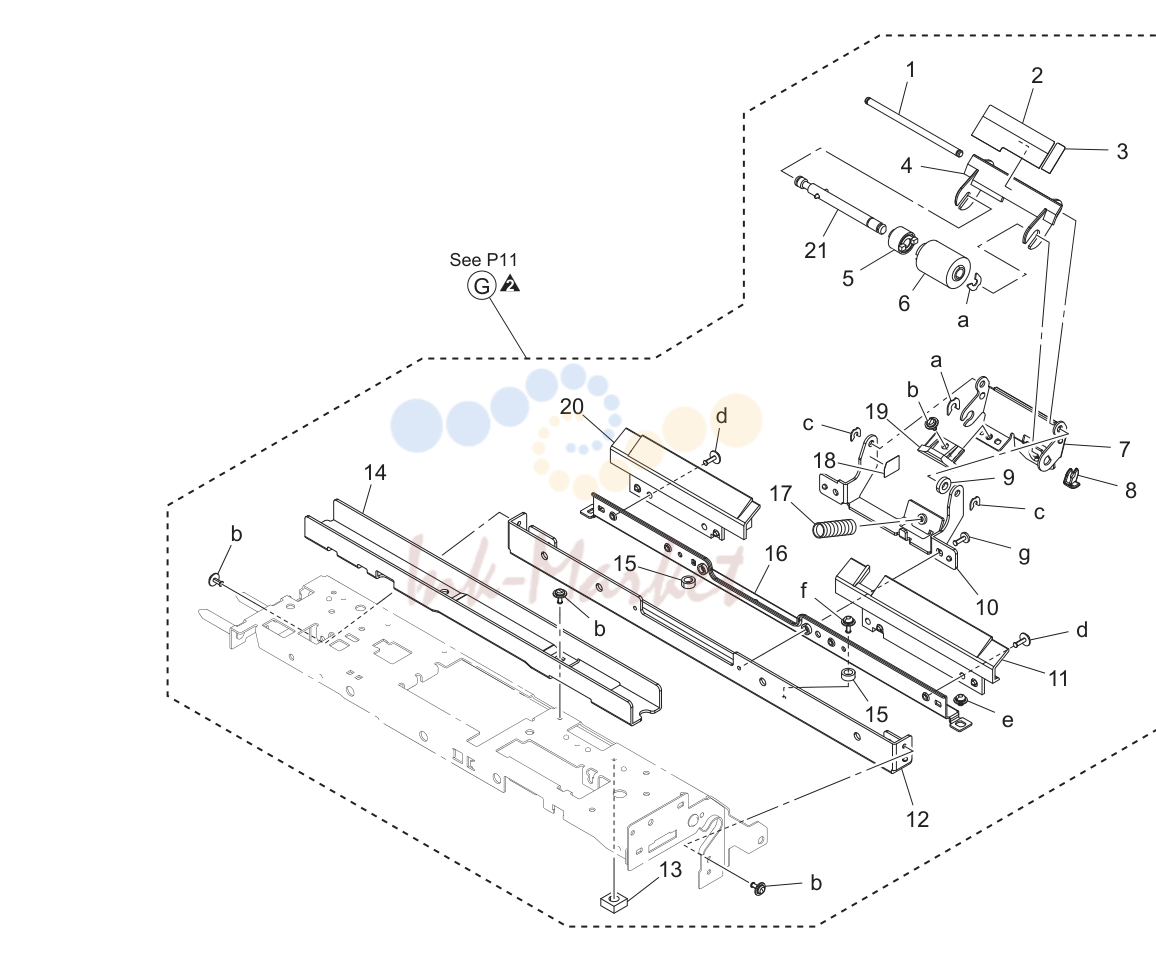

- 1st подача бумаги секция (P12)
- 2nd подача бумаги секция (P13)

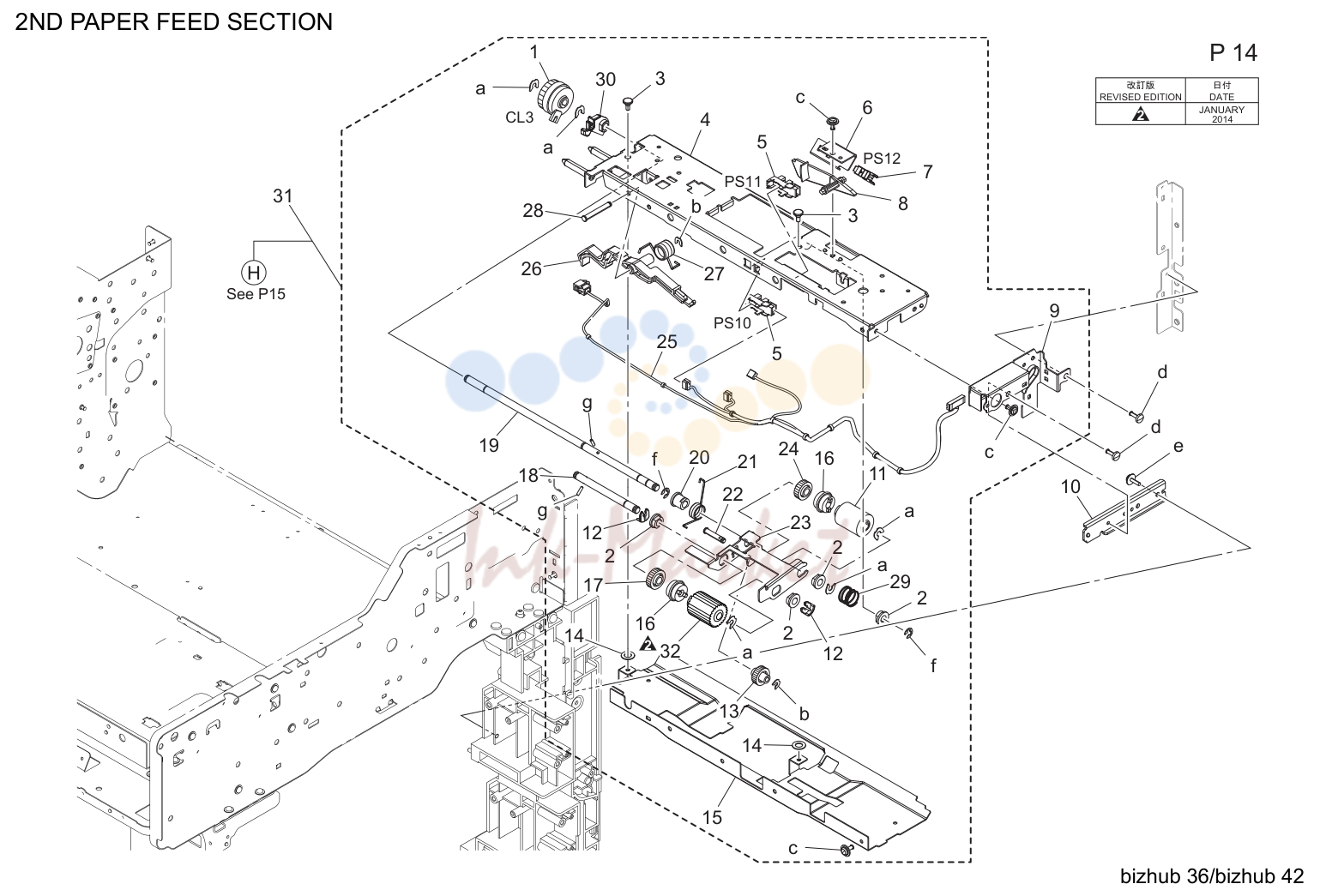

- 2nd подача бумаги секция (P14)

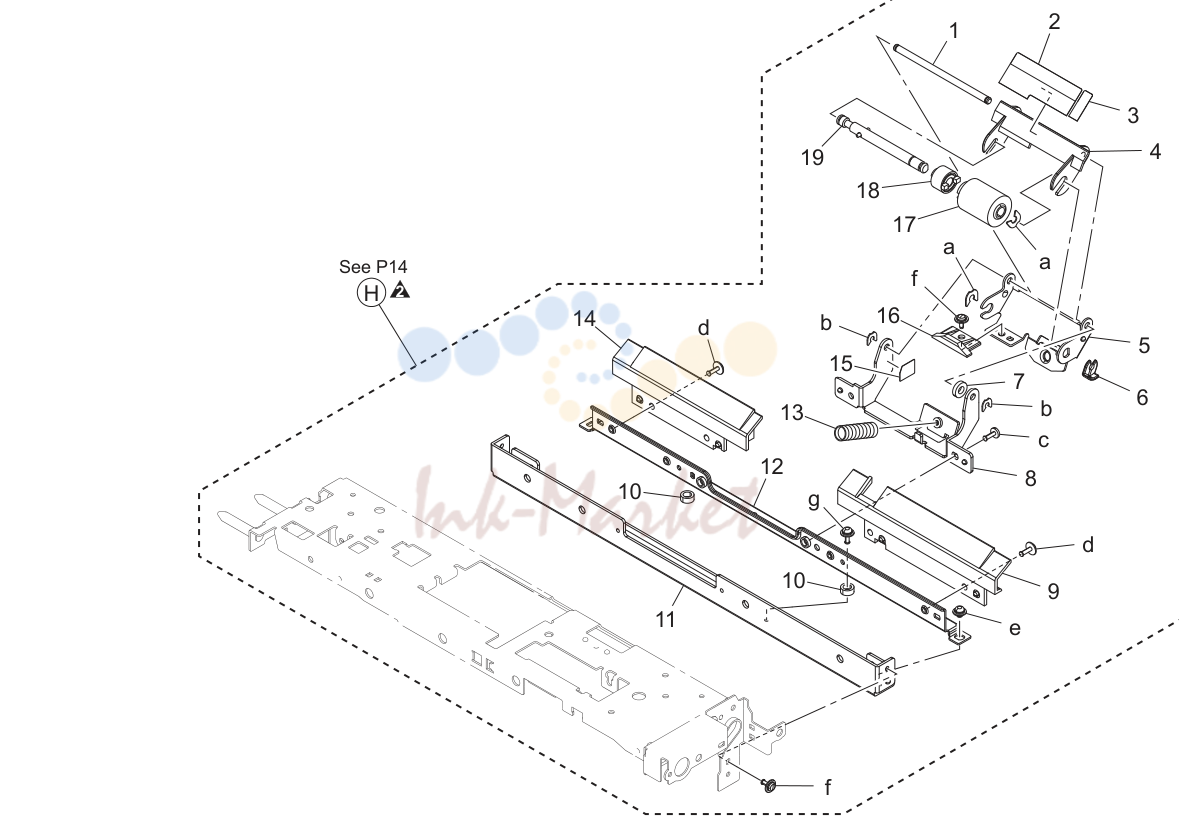

- 2nd подача бумаги секция (P15)

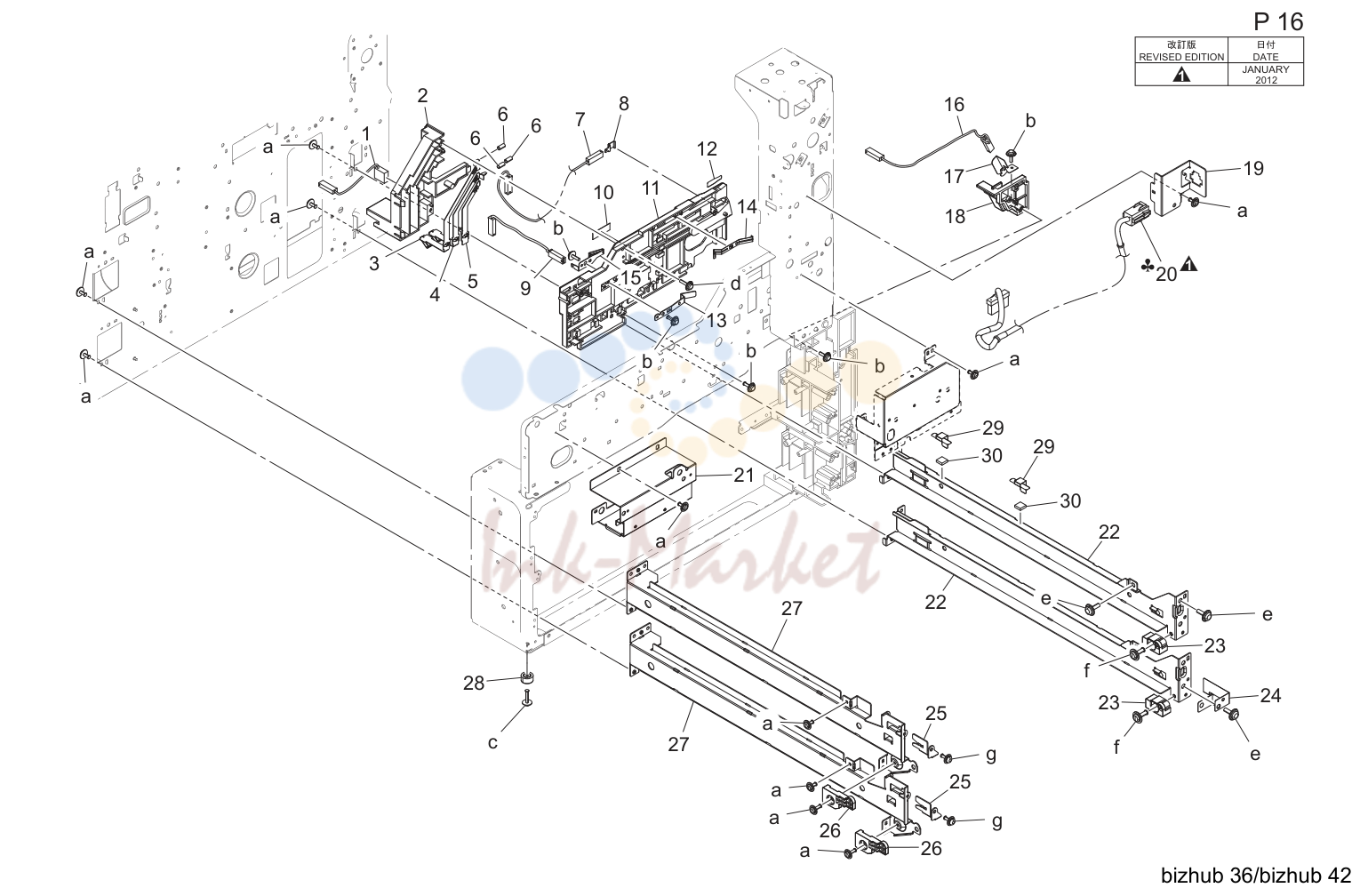

- Iu/ cassette rail секция (P16)
- Cassette секция (P17)

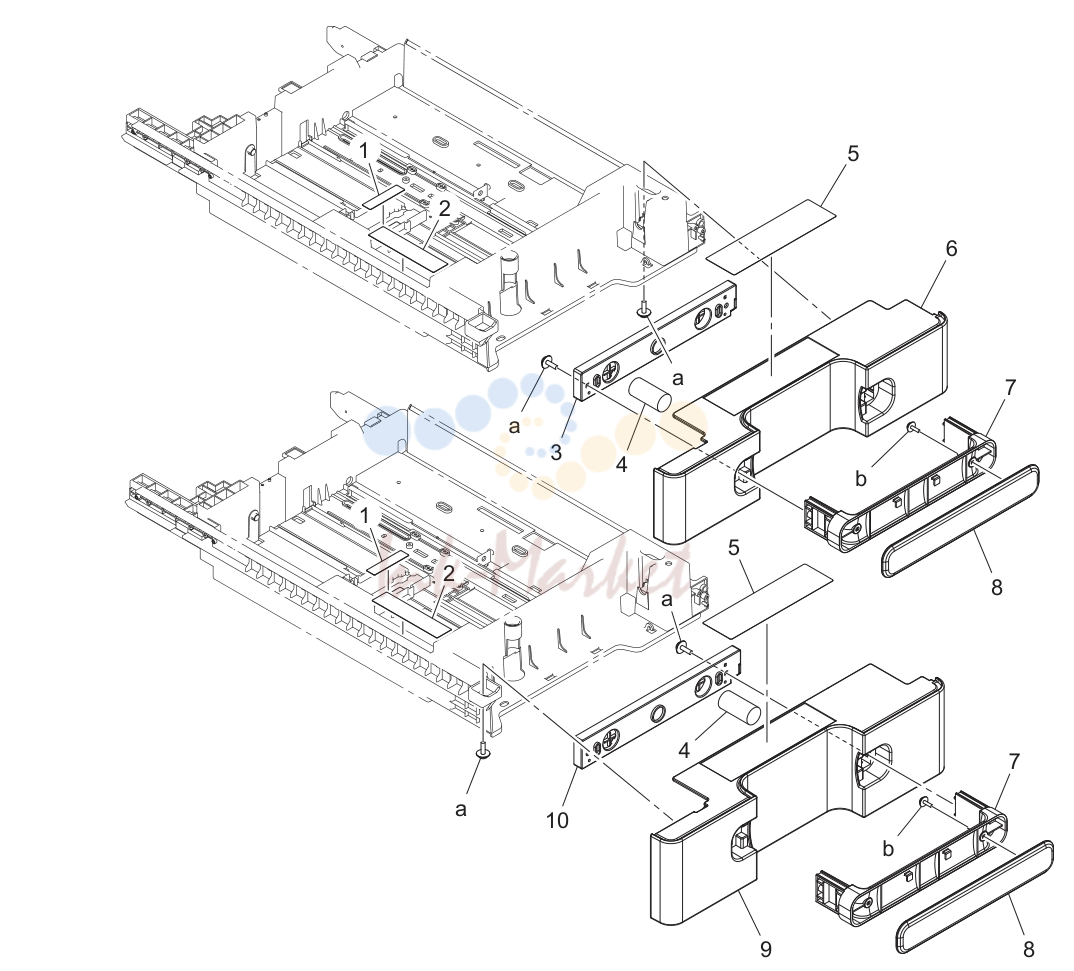

- Cassette секция (P18)
- Cassette секция (P19)

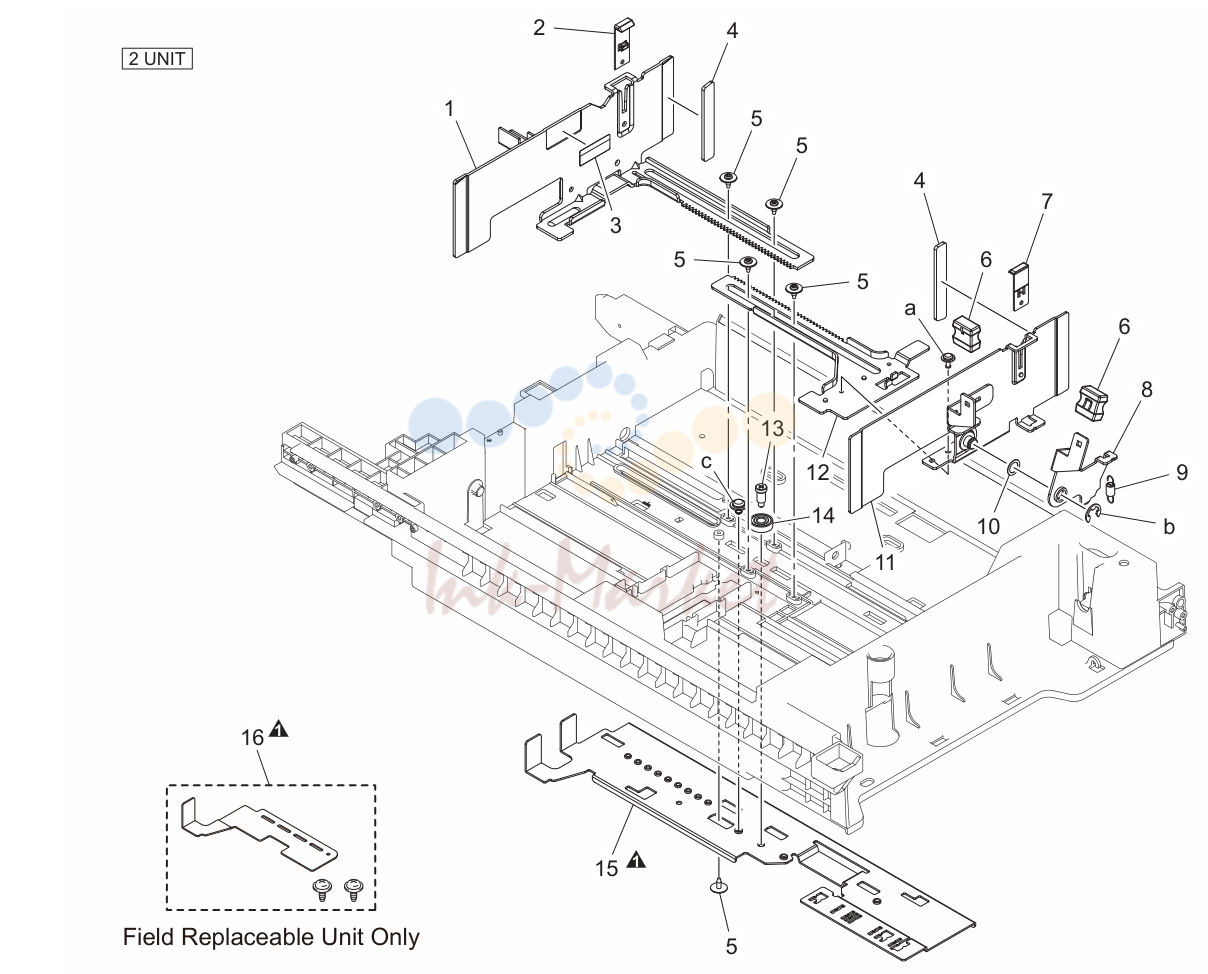

- Cassette секция (P20)

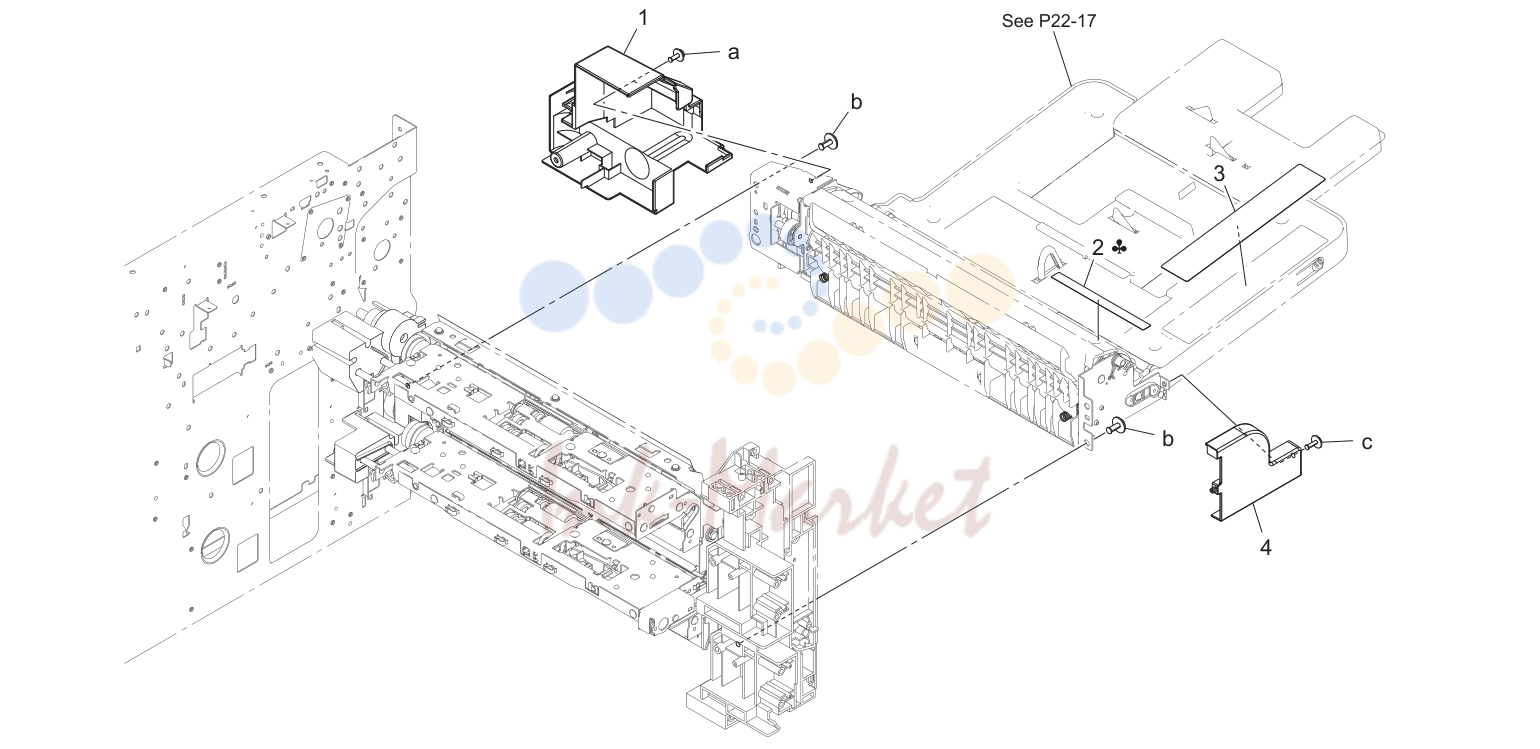

- Manual подача бумаги секция (P21)

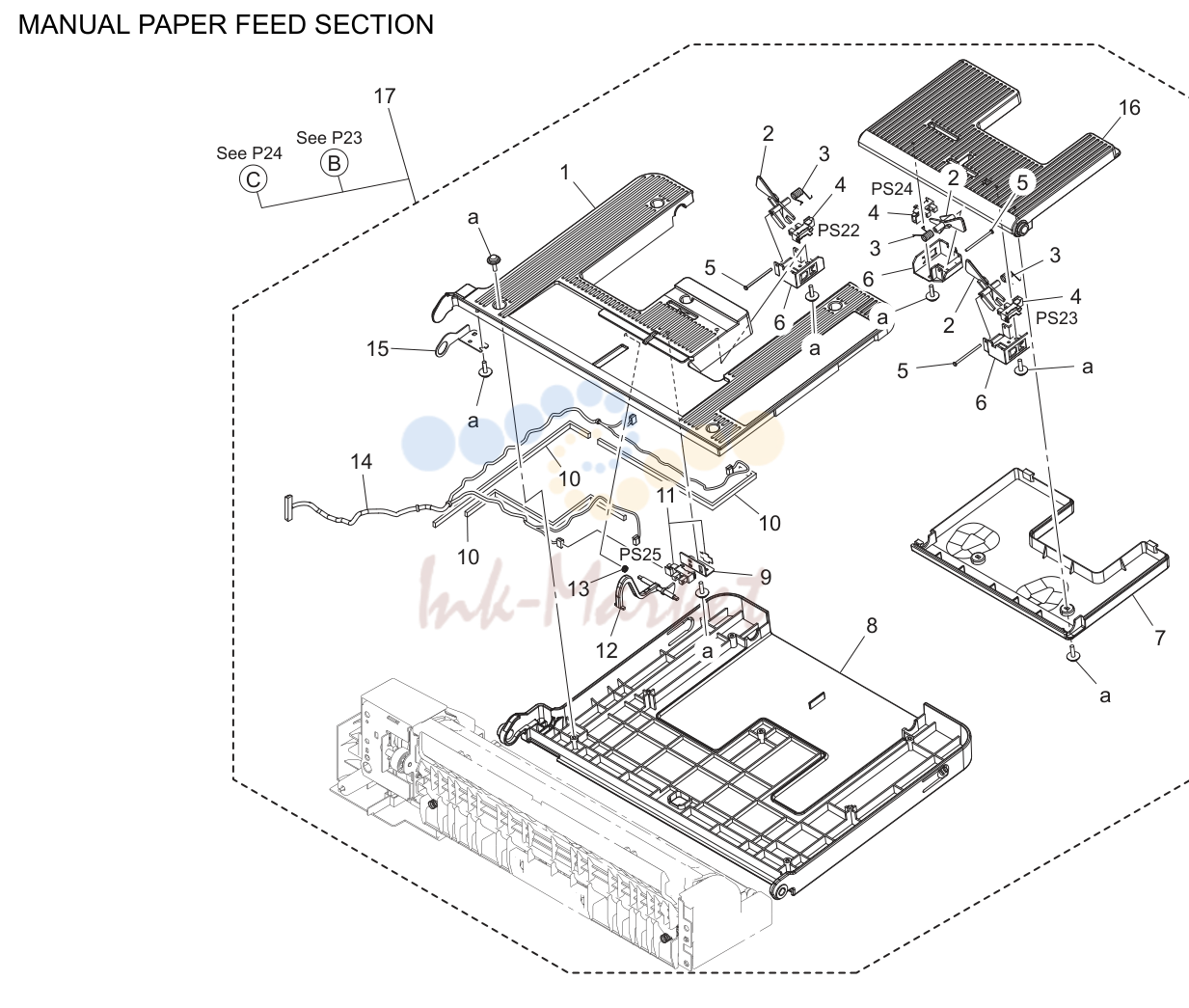

- Manual подача бумаги секция (P22)

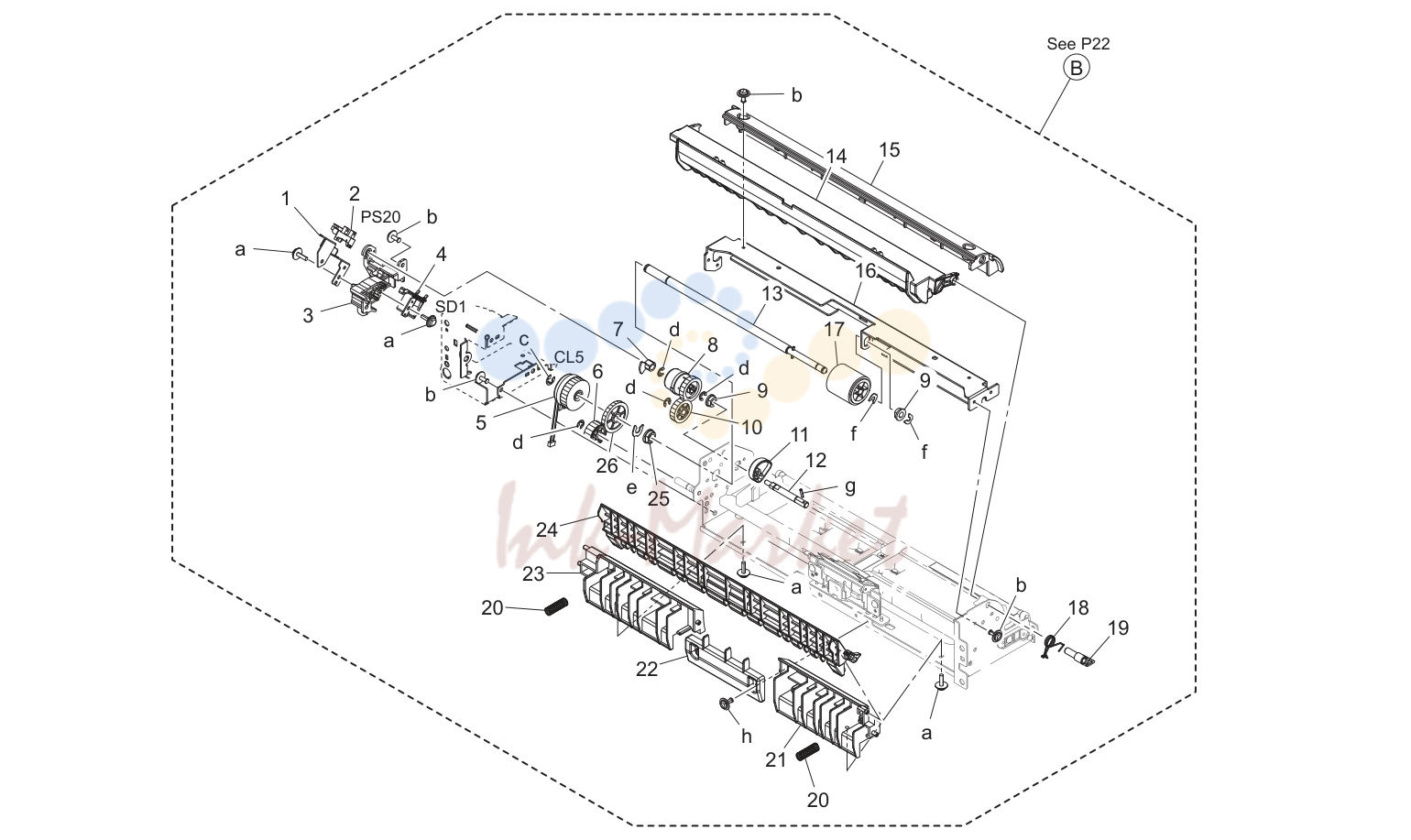

- Manual подача бумаги секция (P23)
- Manual подача бумаги секция (P24)
- Paper transport секция (P25)
- Paper transport секция (P26)
- Paper transport секция (P27)
- Paper transport секция (P28)
- Paper transport секция (P29)
- Печь (закрепление) секция (P30)
- Выход бумаги секция (P31)
- Выход бумаги секция (P32)
- Бункер/ подача бумаги drive секция (P33)
- Main drive секция (P34)
- Rear рама секция (P35)
- Electrical components (P36)
- Power supply секция (P37)
- Wiring
- Wiring
- Wiring accessories and jigs
- Accessory детали (P41)

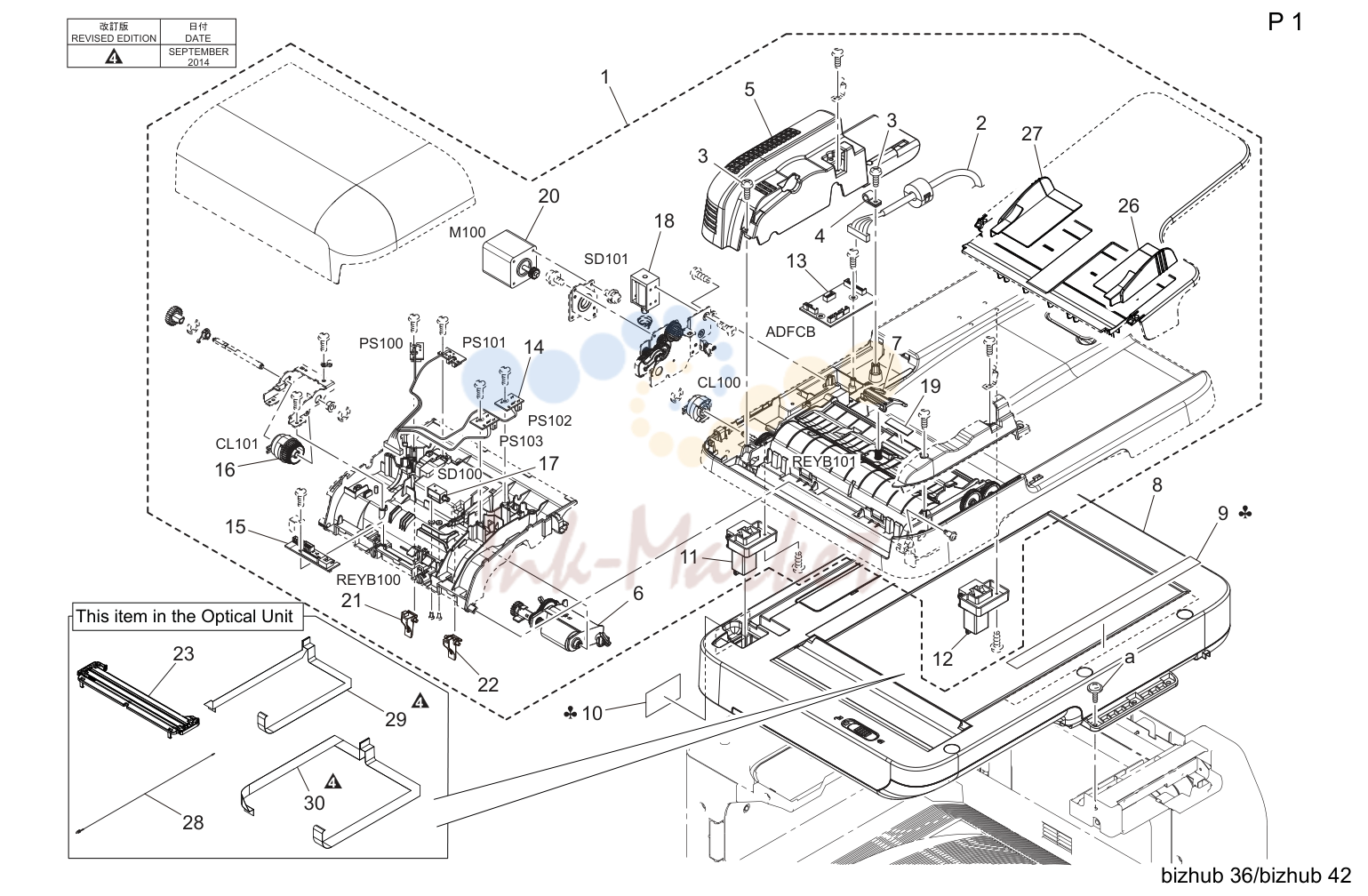

Adf/ir узел (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A121270101 запросить цену → | Conveyance узел |
| 2 | A121PP0100 запросить цену → | Wire жгут в сборе |
| 3 | A121PP0300 запросить цену → | Screw |
| 4 | A121PP0200 запросить цену → | Кабель clamp |
| 5 | A121PP0000 запросить цену → | Верхняя крышка/rear |
| 6 | A0CRPP0100 ✓ в наличии | Separator ролик в сборе |
| 7 | A0CRPP0200 запросить цену → | Separator pad в сборе |
| 8 | A3EW260101 запросить цену → | Optical узел |
| 9 | A121944700 запросить цену → | Label prohibit |
| 9 | A3EW944600 запросить цену → | Label |
| 10 | A121943900 запросить цену → | Label ccfl |
| 11 | A121PP0500 запросить цену → | Hinge l |
| 12 | A121PP0600 запросить цену → | Hinge r |
| 13 | A121PP0700 запросить цену → | Плата в сборе |
| 14 | A121PP0800 запросить цену → | Photo датчик |
| 15 | A121PP0900 запросить цену → | Photo датчик |
| 16 | A121PP0A00 запросить цену → | Муфта |
| 17 | A121PP0B00 запросить цену → | Соленоид |
| 18 | A121PP0C00 запросить цену → | Соленоид |
| 19 | A121PP0D00 запросить цену → | Pad |
| 20 | A121PP0E00 запросить цену → | Мотор в сборе |
| 21 | A121PP0G00 запросить цену → | Stopper right |
| 22 | A121PP0H00 запросить цену → | Stopper left |
| 23 | A121PP0F00 запросить цену → | Lamp |
| 26 | A121PP0K00 запросить цену → | Направляющая left |
| 27 | A121PP0J00 запросить цену → | Направляющая right |
| 28 | A121PP0N00 запросить цену → | Сканер ремень |
| 29 | A3EWPPA000 запросить цену → | Flat кабель 18p |
| 30 | A3EWPPA100 запросить цену → | Flat кабель 24p |

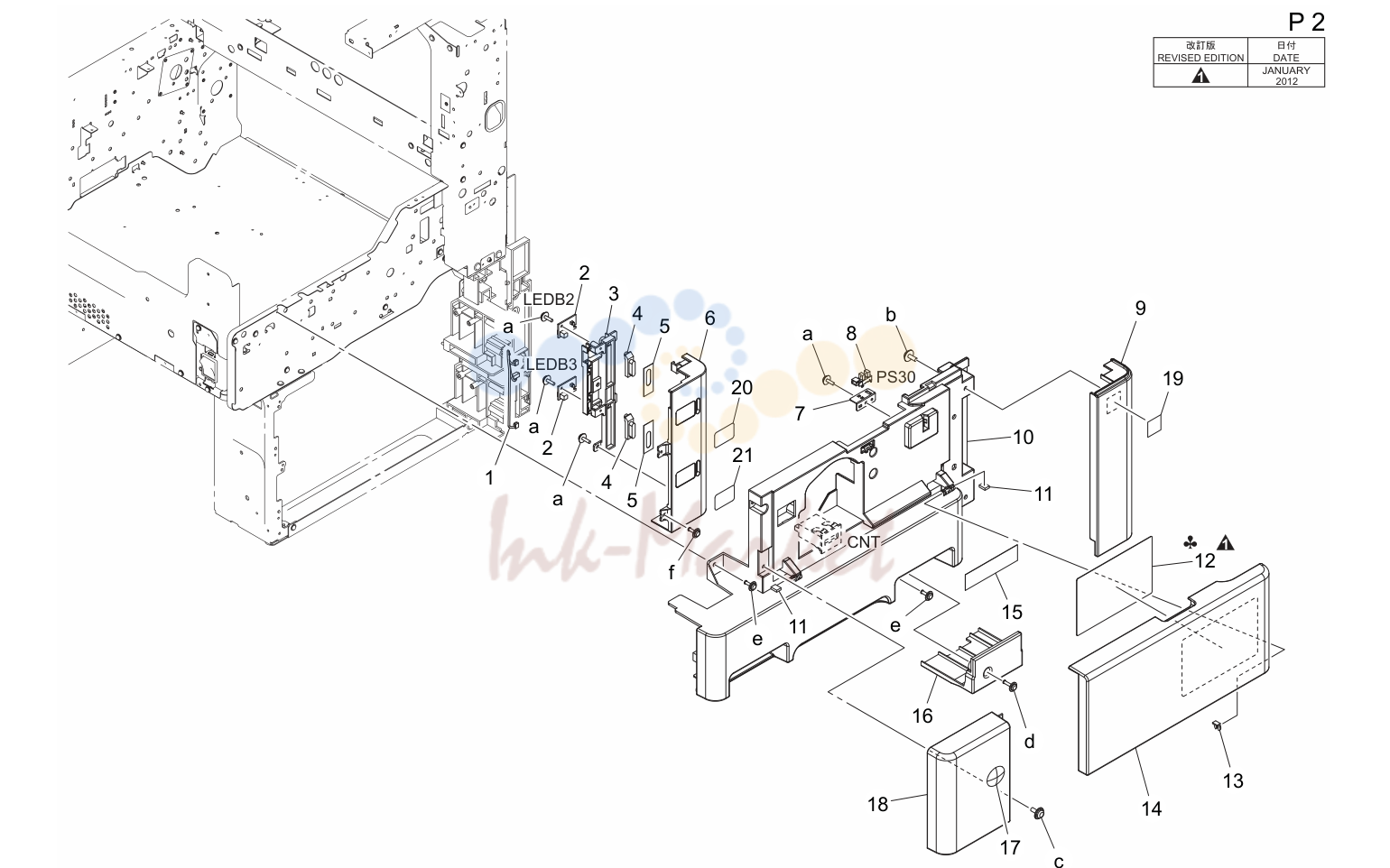

Внешние детали (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A1UDN12601 запросить цену → | Indicating wiring |
| 2 | A00JH00D00 запросить цену → | Плата в сборе led1 |
| 3 | A00J168301 запросить цену → | Light blocking крышка |
| 4 | A0ED162600 запросить цену → | Lens |
| 5 | A0ED162700 запросить цену → | Light blocking пластина |
| 6 | A1UD163002 запросить цену → | Крышка |
| 7 | J06323501 запросить цену → | Кронштейн |
| 8 | A108M50100 ✓ в наличии | Photointerrupter |
| 9 | A1UD160901 запросить цену → | Крышка |
| 10 | A3EW160200 запросить цену → | Крышка /front |
| 11 | A1UD106100 запросить цену → | Cushion |
| 12 | A3EW941400 запросить цену → | Label |
| 12 | A3EW941301 запросить цену → | Label |
| 14 | A1UD160102 запросить цену → | Крышка /front |
| 15 | A3EW942200 запросить цену → | Label |
| 15 | A45X942200 запросить цену → | Label |
| 16 | A3EW160500 запросить цену → | Крышка /front |
| 17 | A00J945500 запросить цену → | Logo mark |
| 18 | A3EW160300 запросить цену → | Крышка /left front |
| 19 | A011946200 запросить цену → | Label emperon |
| 20 | A02E941900 запросить цену → | Label number 2 |
| 21 | A093940100 запросить цену → | Label indication 3rd |

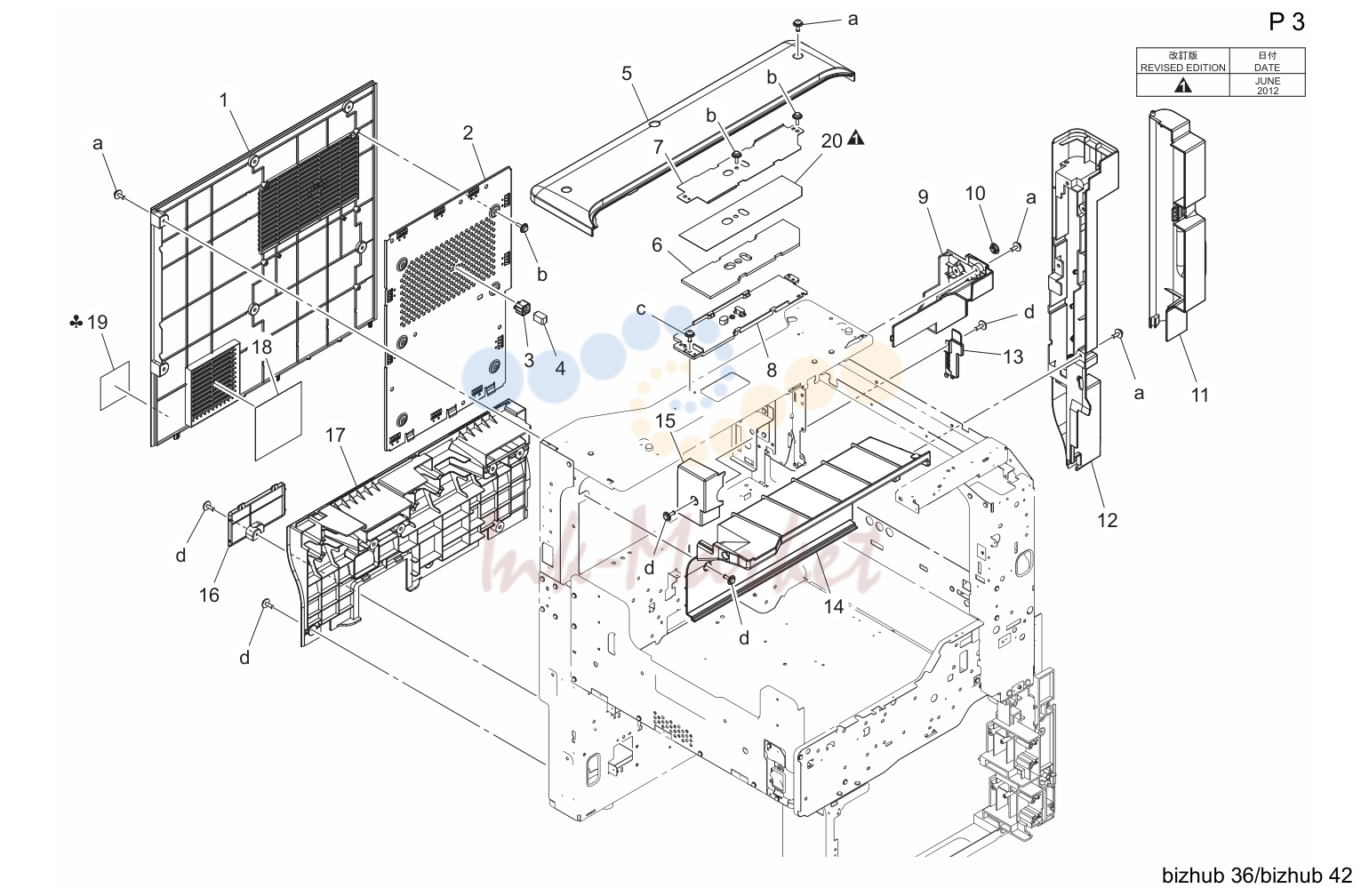

Внешние детали (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3EW164101 запросить цену → | Крышка |
| 2 | A3EW130300 запросить цену → | Shield крышка |
| 3 | A3EW138000 запросить цену → | Направляющая |
| 4 | A3EWM90400 запросить цену → | Gasket |
| 5 | A3EW170700 запросить цену → | Read крышка |
| 6 | A3EW134100 запросить цену → | Cushion |
| 7 | A3EW134001 запросить цену → | Крышка part |
| 8 | A3EW121600 запросить цену → | Направляющая part |
| 9 | A3EW171801 запросить цену → | Read крышка |
| 10 | A00J169100 запросить цену → | Крышка |
| 11 | A1UD162600 запросить цену → | Крышка /right rear |
| 12 | A3EW162500 запросить цену → | Крышка |
| 13 | A1UD162800 запросить цену → | Крышка |
| 14 | A3EW161200 запросить цену → | Read крышка /rear |
| 15 | A1UD161301 запросить цену → | Read крышка /rear |
| 16 | A1UD161101 запросить цену → | Крышка /rear |
| 17 | A3EW161000 запросить цену → | Крышка /rear |
| 18 | A02E148400 запросить цену → | Filter |
| 19 | A00J945000 запросить цену → | Label only connect |
| 20 | A3EW131500 запросить цену → | Spacer |

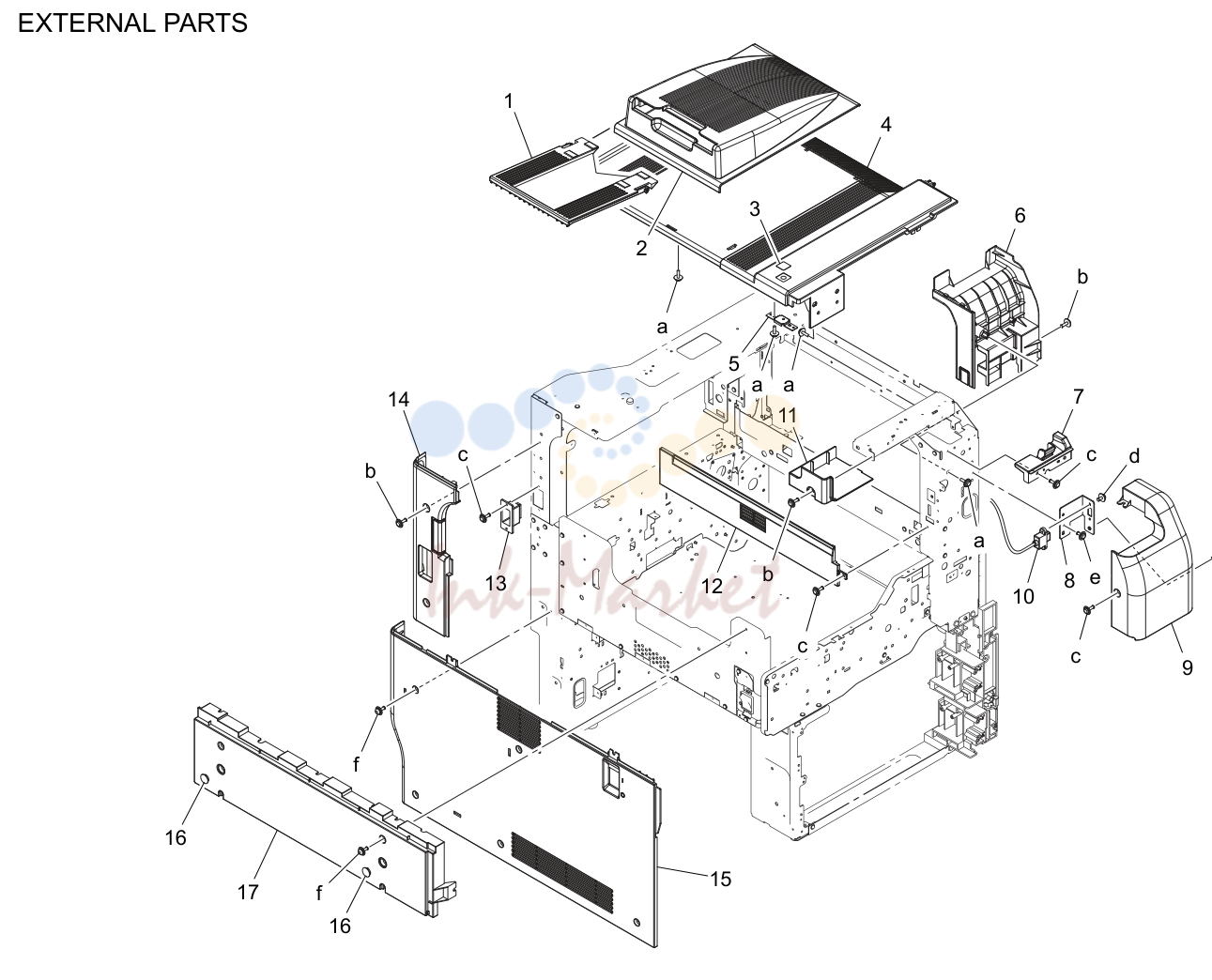

Внешние детали (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A083895301 запросить цену → | Tray |
| 2 | A3EW162101 запросить цену → | Tray |
| 3 | A02E941700 запросить цену → | Label jam/adu |
| 4 | A3EW162001 запросить цену → | Крышка /upper |
| 5 | A1UD161500 запросить цену → | Креплениеing пластина |
| 6 | A3EW171200 запросить цену → | Read крышка /inside |
| 7 | A3EW171101 запросить цену → | Read крышка /upper |
| 8 | A3EW121300 запросить цену → | Fixing пластина |
| 9 | A3EW171400 запросить цену → | Read крышка /front |
| 10 | A3EWN14101 запросить цену → | Relay жгут |
| 11 | A3EW171000 запросить цену → | Read крышка |
| 12 | A1UD161800 запросить цену → | Крышка |
| 13 | A3EWN13100 запросить цену → | Fns relay жгут |
| 14 | A3EW160600 запросить цену → | Крышка /left |
| 15 | A3EW160700 запросить цену → | Крышка /left |
| 16 | A00J169100 запросить цену → | Крышка |
| 17 | A3EW162201 запросить цену → | Tray /left |

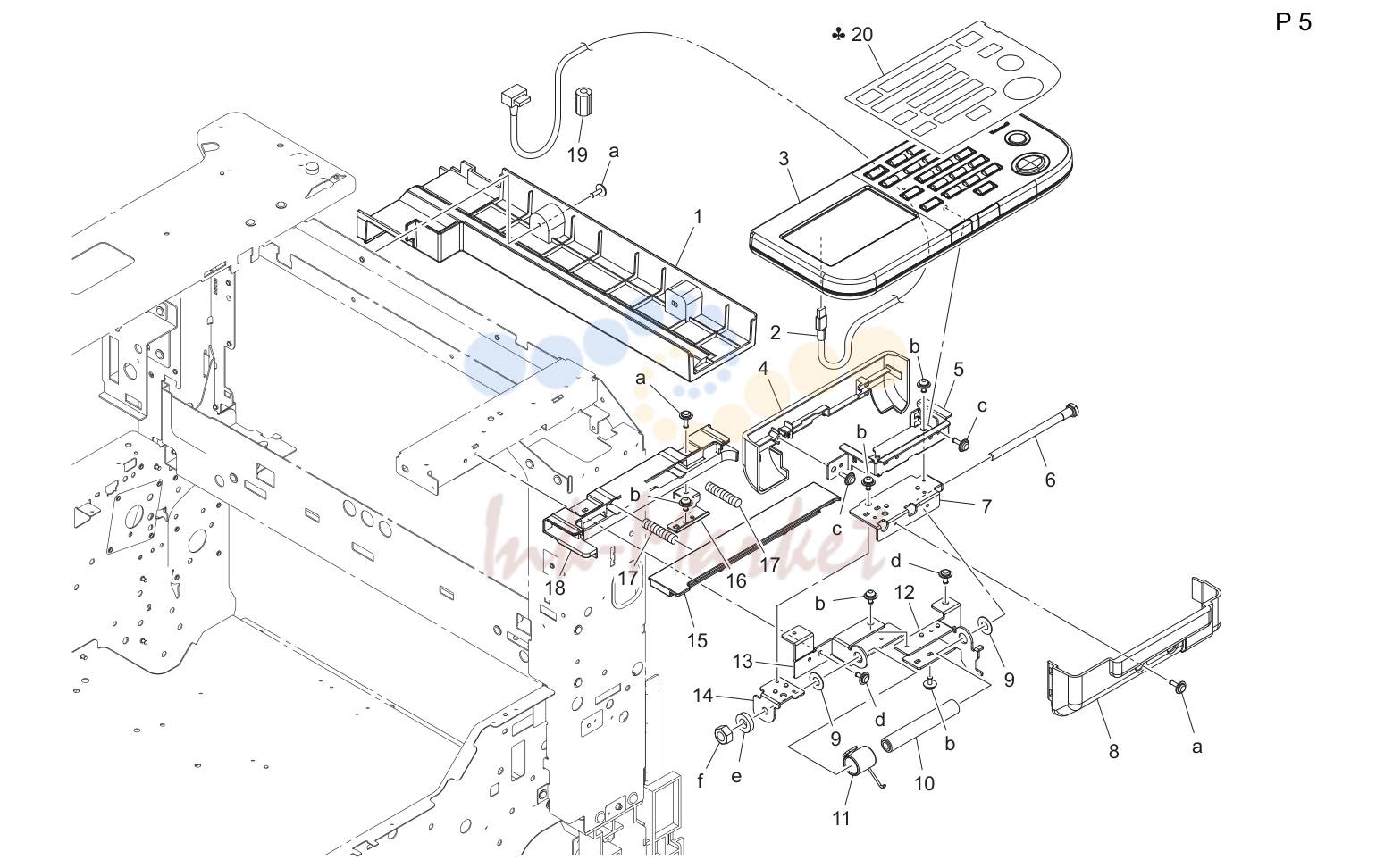

Operation панель секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3EW171300 запросить цену → | Read крышка |
| 2 | A3EWN14002 запросить цену → | Relay жгут |
| 3 | A3EWM70002 запросить цену → | Панель в сборе |
| 4 | A3EW191100 запросить цену → | Крышка |
| 5 | A3EW190200 запросить цену → | Support пластина |
| 6 | A3EW190601 запросить цену → | Support screw |
| 7 | A3EW191501 запросить цену → | Креплениеing пластина |
| 8 | A3EW191000 запросить цену → | Крышка |
| 9 | A00J191900 запросить цену → | Washer |
| 10 | A3EW191700 запросить цену → | Collar |
| 11 | A3EW191900 запросить цену → | Torsion coil пружина |
| 12 | A3EW190101 запросить цену → | Креплениеing пластина |
| 13 | A3EW192001 запросить цену → | Креплениеing пластина |
| 14 | A3EW191601 запросить цену → | Креплениеing пластина |
| 15 | A3EW172000 запросить цену → | Read крышка /upper |
| 16 | A3EW191800 запросить цену → | Креплениеing пластина |
| 17 | A3EW172101 запросить цену → | Compressing coil пружина |
| 18 | A3EW171500 запросить цену → | Read крышка /lower |
| 19 | A3EWM90300 запросить цену → | Ferritecore |
| 20 | A3EW950100 запросить цену → | Sheet |
| 20 | A3EW950800 запросить цену → | Sheet |
| 20 | A3EW950600 запросить цену → | Sheet |
| 20 | A3EW950400 запросить цену → | Sheet |

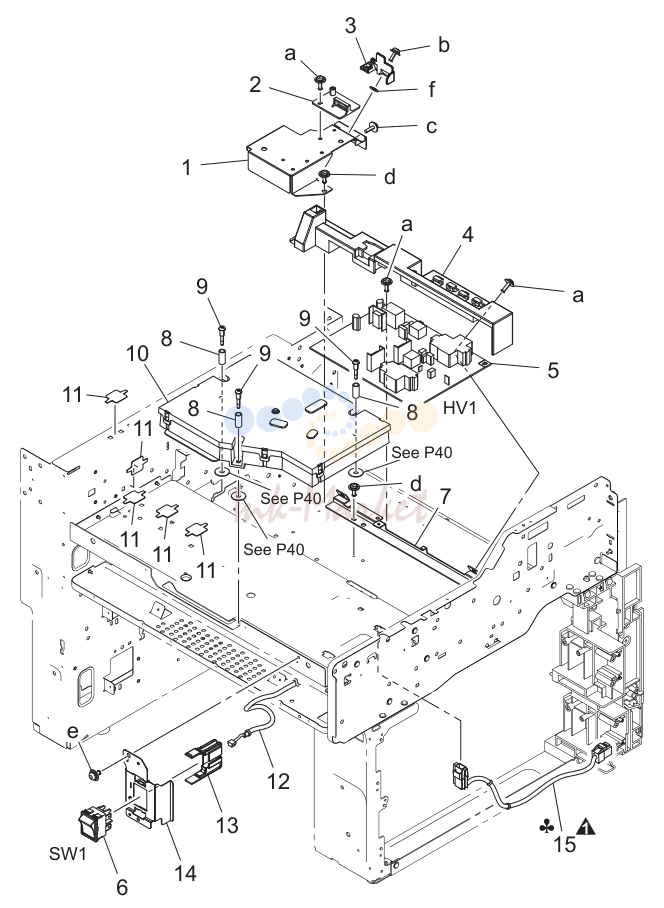

Print head секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A1UD104001 запросить цену → | Креплениеing пластина |
| 2 | A1UD104101 запросить цену → | Держатель |
| 3 | A1UD104201 запросить цену → | Крышка |
| 4 | A1UD131000 запросить цену → | Крышка |
| 5 | A1UDM40301 запросить цену → | High voltage узел |
| 6 | A2WUM60000 запросить цену → | Rocker выключатель |
| 10 | A3EWR70011 запросить цену → | Print head в сборе |
| 11 | A1UD104500 запросить цену → | Уплотнитель |
| 12 | A3EWN12Y00 запросить цену → | Ac control жгут |
| 13 | A2WU135300 запросить цену → | Крышка |
| 14 | A3EW121400 запросить цену → | Креплениеing пластина |
| 15 | A1UDN11600 запросить цену → | Heater relay жгут /1 |

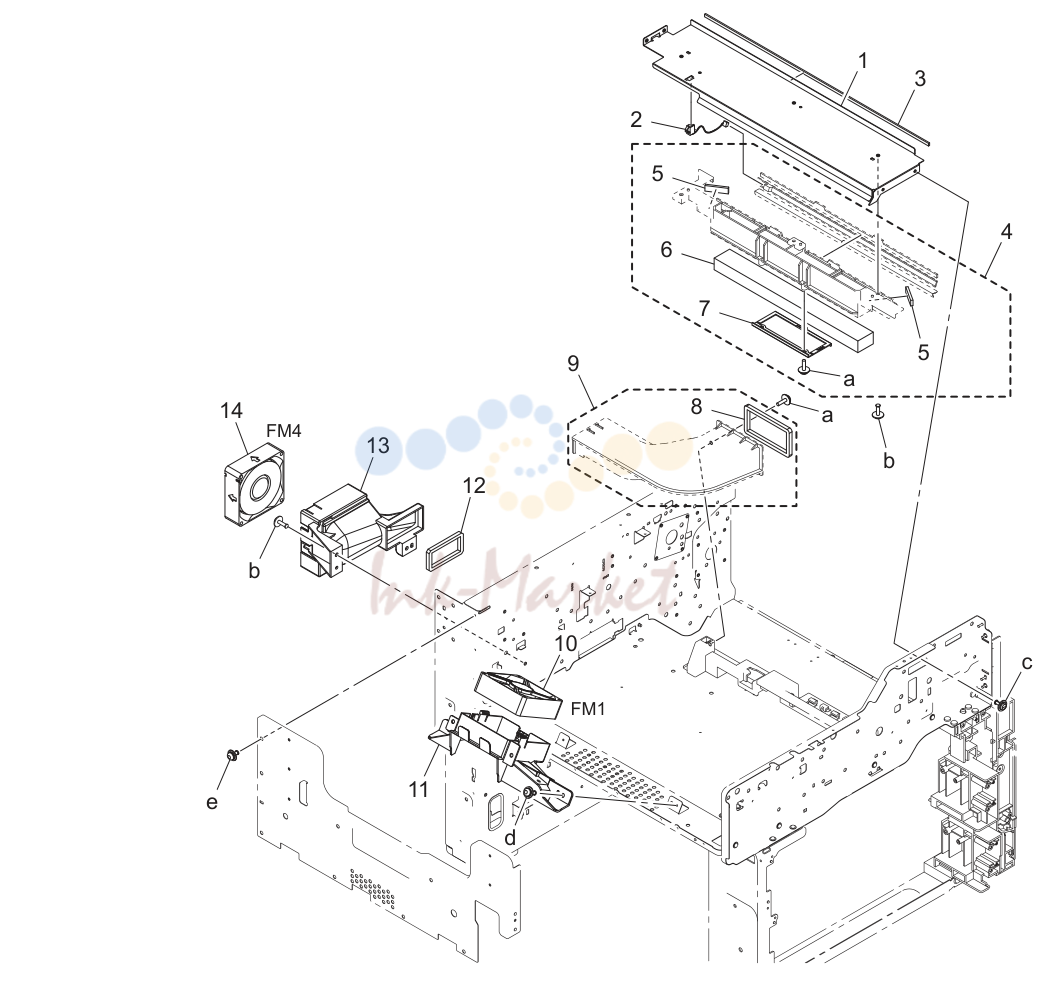

Ozone воздуховод/ вентилятор мотор секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A1UD135701 запросить цену → | Top пластина |
| 2 | A1UDN12A00 запросить цену → | Neutralizing wiring |
| 3 | A1UD136100 запросить цену → | Уплотнитель |
| 4 | A1UDR71811 запросить цену → | Ozone воздуховод в сборе |
| 5 | A1UD136400 запросить цену → | Уплотнитель |
| 6 | A1UD135100 ✓ в наличии | Filter |
| 7 | A1UD135312 запросить цену → | Holding пластина |
| 10 | A1UDM10500 запросить цену → | Вентилятор мотор |
| 11 | A3EW130501 запросить цену → | Воздуховод |
| 13 | A3EW130901 запросить цену → | Воздуховод |
| 14 | J03M10000 запросить цену → | Вентилятор мотор |

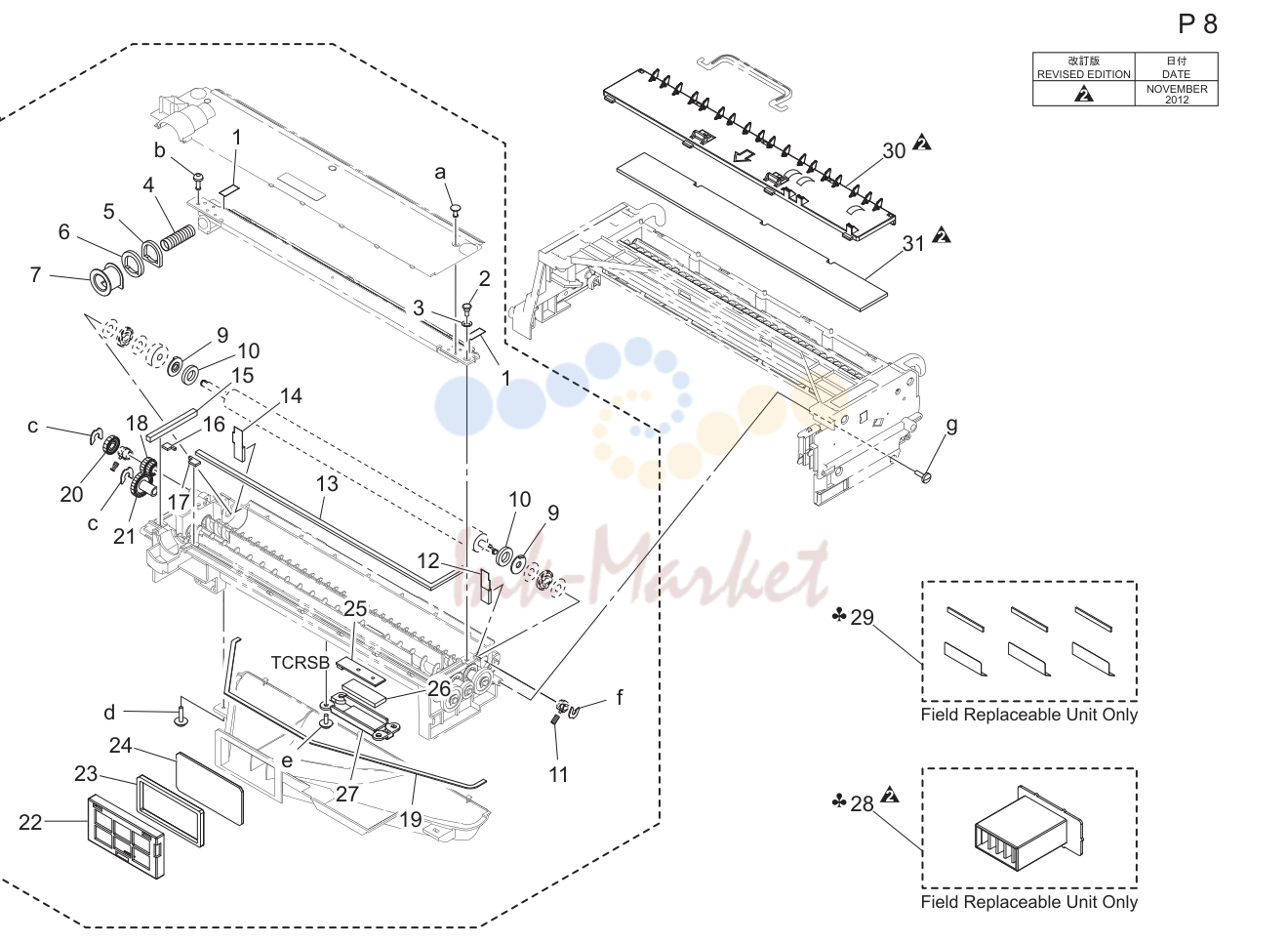

Iu секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 8 | A1UDR73000 ✓ в наличии | Проявка узел |
| 18 | A1UD371000 запросить цену → | Шестерня 12/14t |
| 20 | A1UD370900 запросить цену → | Шестерня 19t |
| 22 | A1UD372000 запросить цену → | Крышка |
| 24 | A1UD370700O запросить цену → | Filter |
| 24 | A1UDP01600 запросить цену → | Filter |
| 25 | A0TKH00200 запросить цену → | Плата в сборе(плата-tcr в сборе) |
| 26 | A1UD370601 запросить цену → | Уплотнитель |
| 27 | A1UD370500 запросить цену → | Держатель |
| 28 | A1UDP01600 запросить цену → | Filter |
| 29 | A1UDR90500 запросить цену → | Направляющая part комплект |
| 30 | A1UD331200 запросить цену → | Cleaning крышка /10 |

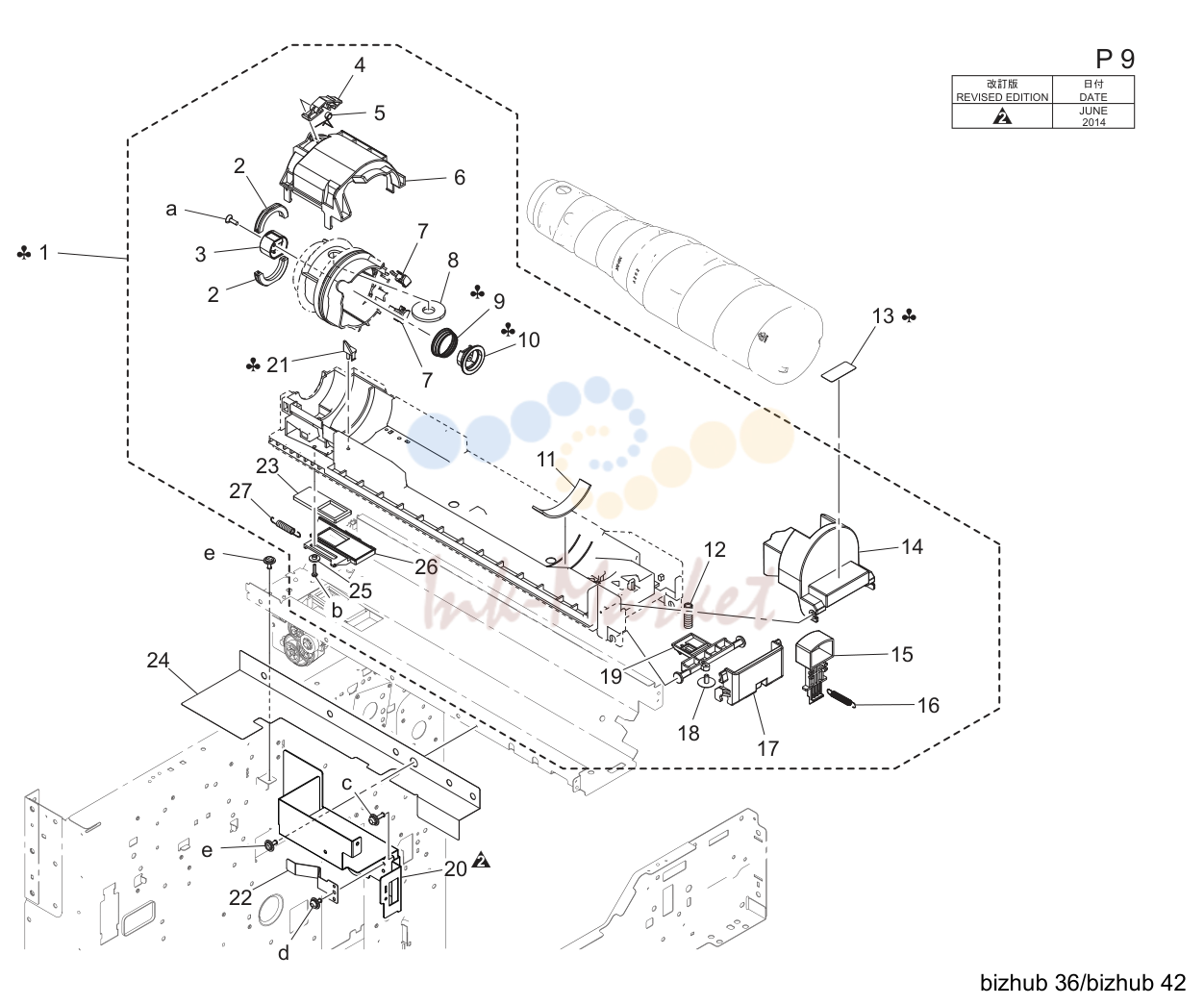

Бункер секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3EWR70200 запросить цену → | Бункер в сборе |
| 1 | A45XR70000 запросить цену → | Бункер в сборе |
| 1 | A3EWR70100 запросить цену → | Бункер в сборе |
| 1 | A1UFR70000 запросить цену → | Бункер в сборе |
| 3 | A1UD410700 запросить цену → | Joint |
| 9 | A1UD411000 запросить цену → | Compressing coil пружина |
| 10 | A3EW410800 запросить цену → | Collar |
| 10 | A1UD410800 запросить цену → | Collar |
| 11 | A1UD410900 запросить цену → | Cushion |
| 12 | A1UD410300 запросить цену → | Compressing coil пружина |
| 13 | A3EW940600 запросить цену → | Label |
| 13 | A45X940600 запросить цену → | Label |
| 13 | A1UF940600 запросить цену → | Label |
| 14 | A1UD410101 запросить цену → | Stopper |
| 16 | A1UD410400 запросить цену → | Pulling coil пружина |
| 17 | A1UD410601 запросить цену → | Handle |
| 19 | A1UD410200 запросить цену → | Claw |
| 20 | A1UD102803 запросить цену → | Stopper |
| 24 | A1UD103401 запросить цену → | Light blocking sheet |

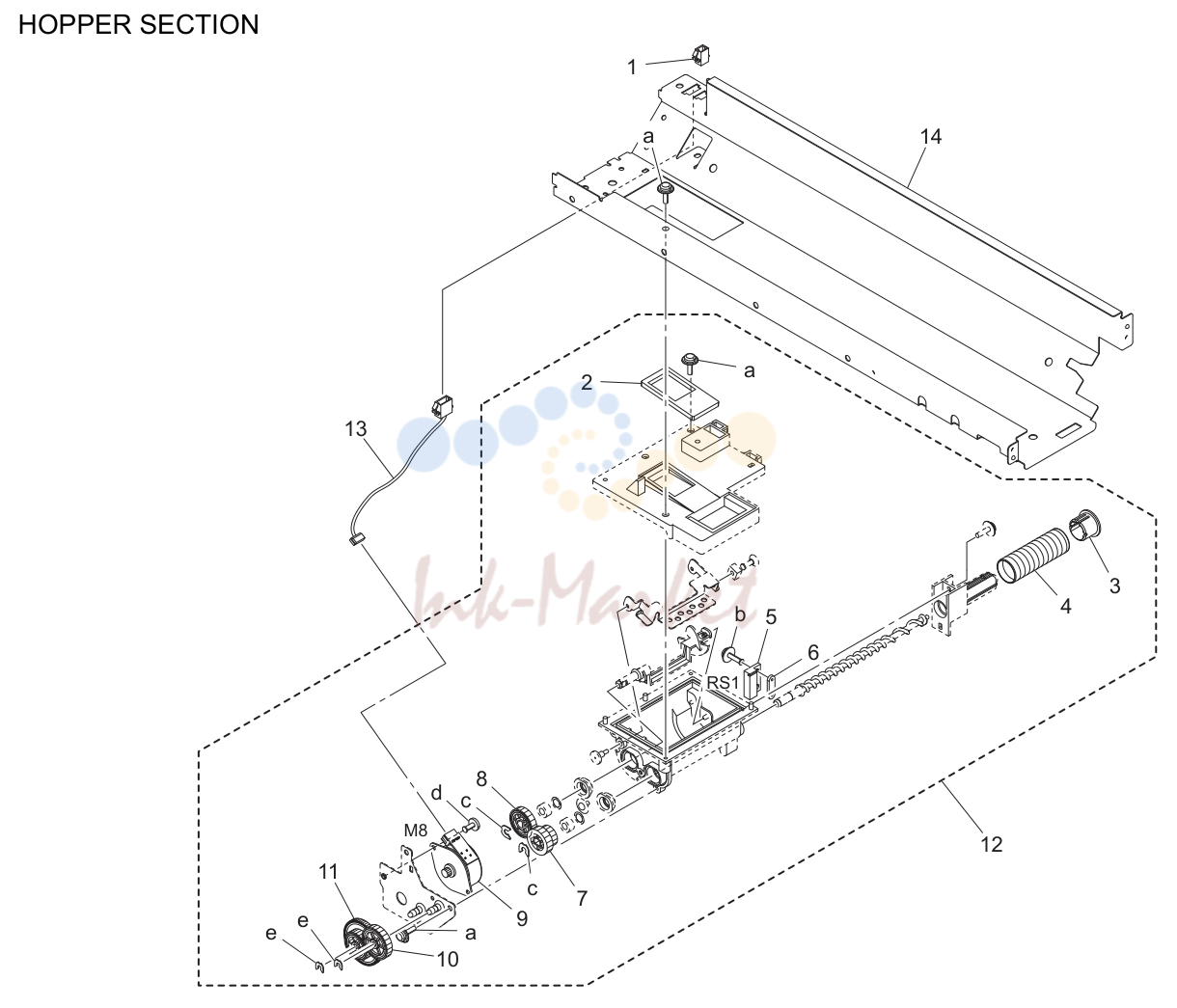

Бункер секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | V651010001 запросить цену → | Connector |
| 5 | A1UDM50200 запросить цену → | Lead выключатель |
| 8 | A1UD400801 запросить цену → | Тонер supply шестерня 21t |
| 9 | A02EM10400 под заказ | Stepping мотор |
| 10 | A1UD400900 запросить цену → | Тонер supply шестерня 24t |
| 11 | A1UD400700 запросить цену → | Тонер supply шестерня 21/89t |
| 12 | A1UDR70422 запросить цену → | Sub бункер в сборе |
| 13 | A1UDN12500 запросить цену → | Supply drive жгут |
| 14 | A1UD102401 запросить цену → | Креплениеing пластина |

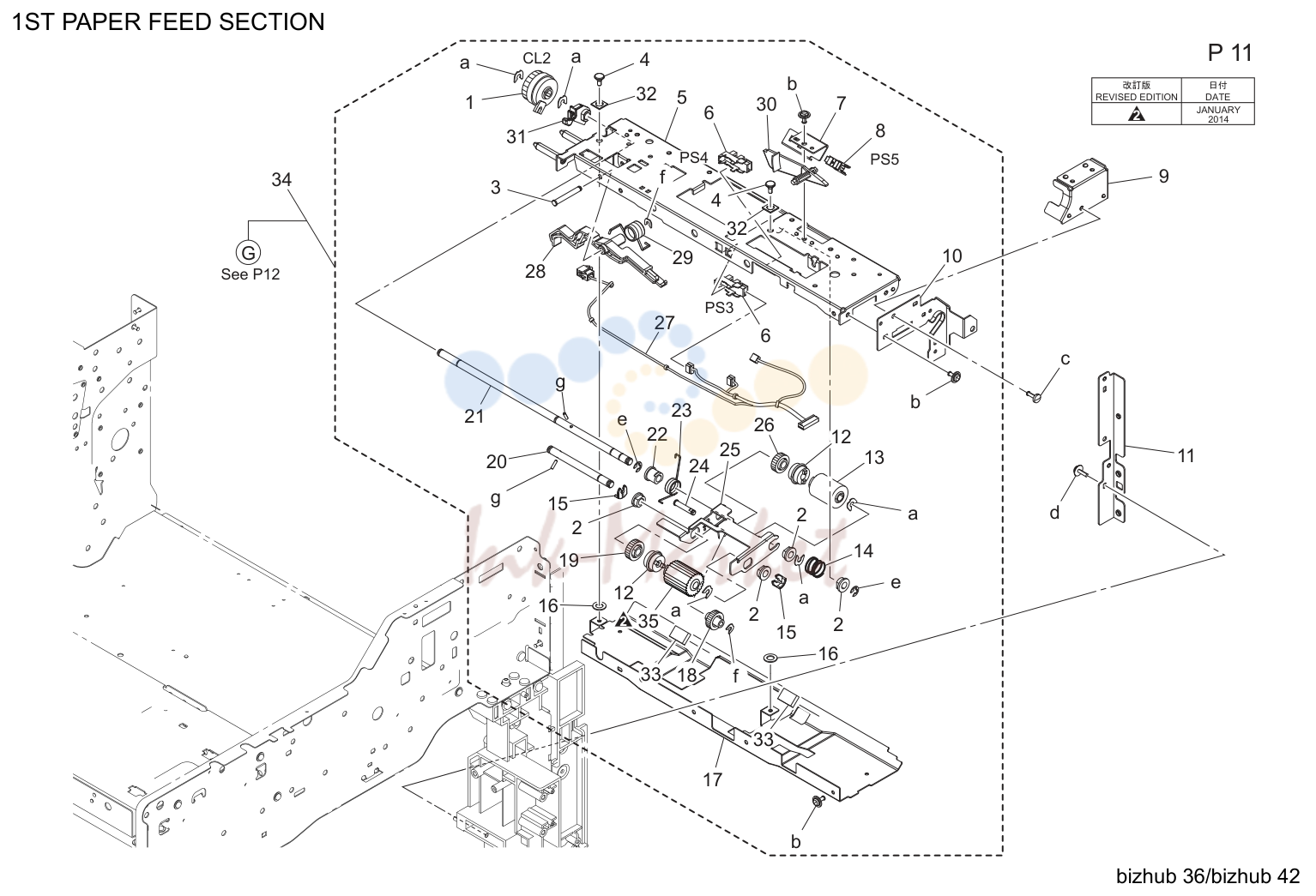

1st подача бумаги секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A00FM20000 ✓ в наличии | Муфта |
| 4 | A1UD560600 запросить цену → | Shoulder screw |
| 5 | A1UD560102 запросить цену → | Рама |
| 6 | A108M50100 ✓ в наличии | Photointerrupter |
| 7 | A1UD564901 запросить цену → | Креплениеing пластина |
| 8 | A0EDM50100 запросить цену → | Photoreflector |
| 9 | A1UD104400 запросить цену → | Креплениеing пластина |
| 10 | A1UD564101 запросить цену → | Рама |
| 11 | A1UD101801 запросить цену → | Креплениеing пластина |
| 12 | A02E561100 ✓ в наличии | Муфта |
| 13 | A00J563600 ✓ в наличии | Ролик |
| 14 | A1UD560701 запросить цену → | Compressing coil пружина |
| 16 | A1UD560500 запросить цену → | Cushion |
| 17 | A1UD560200 запросить цену → | Направляющая пластина |
| 20 | A00J564000 запросить цену → | Вал /p |
| 21 | A1UD560401 ✓ в наличии | Вал |
| 23 | A00J560302 запросить цену → | Torsion пружина |
| 25 | A00J560100 запросить цену → | Подача бумаги держатель |
| 27 | A1UDN12700 запросить цену → | Paperfeed wiring /1 |
| 27 | A1UEN12700 запросить цену → | Paperfeed wiring /1 |
| 28 | A1UD561101 запросить цену → | Рычаг |
| 29 | A00J566801 запросить цену → | Torsion пружина |
| 31 | A1UD565500 запросить цену → | Подача бумаги втулка |
| 32 | A1UD563300 запросить цену → | Vibrationproof spacer |
| 33 | A1UD563400 запросить цену → | Vibrationproof cushion |
| 34 | A1UDR72211 запросить цену → | Подача бумаги 1 |
| 34 | A1UER72211 запросить цену → | Подача бумаги/upper |
| 35 | A5C1562200 ✓ в наличии | Ролик |
1st подача бумаги секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 5 | A0ED563900 ✓ в наличии | Torque limiter |
| 6 | A00J563600 ✓ в наличии | Ролик |
| 7 | A00J564700 запросить цену → | Держатель /s |
| 9 | A1UD563100 запросить цену → | Cushion |
| 10 | A00J564600 запросить цену → | Креплениеing пластина /s |
| 11 | A1UD562612 запросить цену → | Направляющая |
| 14 | A1UD564600 запросить цену → | Reinforce пластина |
| 18 | A1UD563200 запросить цену → | Spacer |
| 20 | A3EW562701 запросить цену → | Направляющая |
| 21 | A0P0561600 запросить цену → | Torque limiter /s |

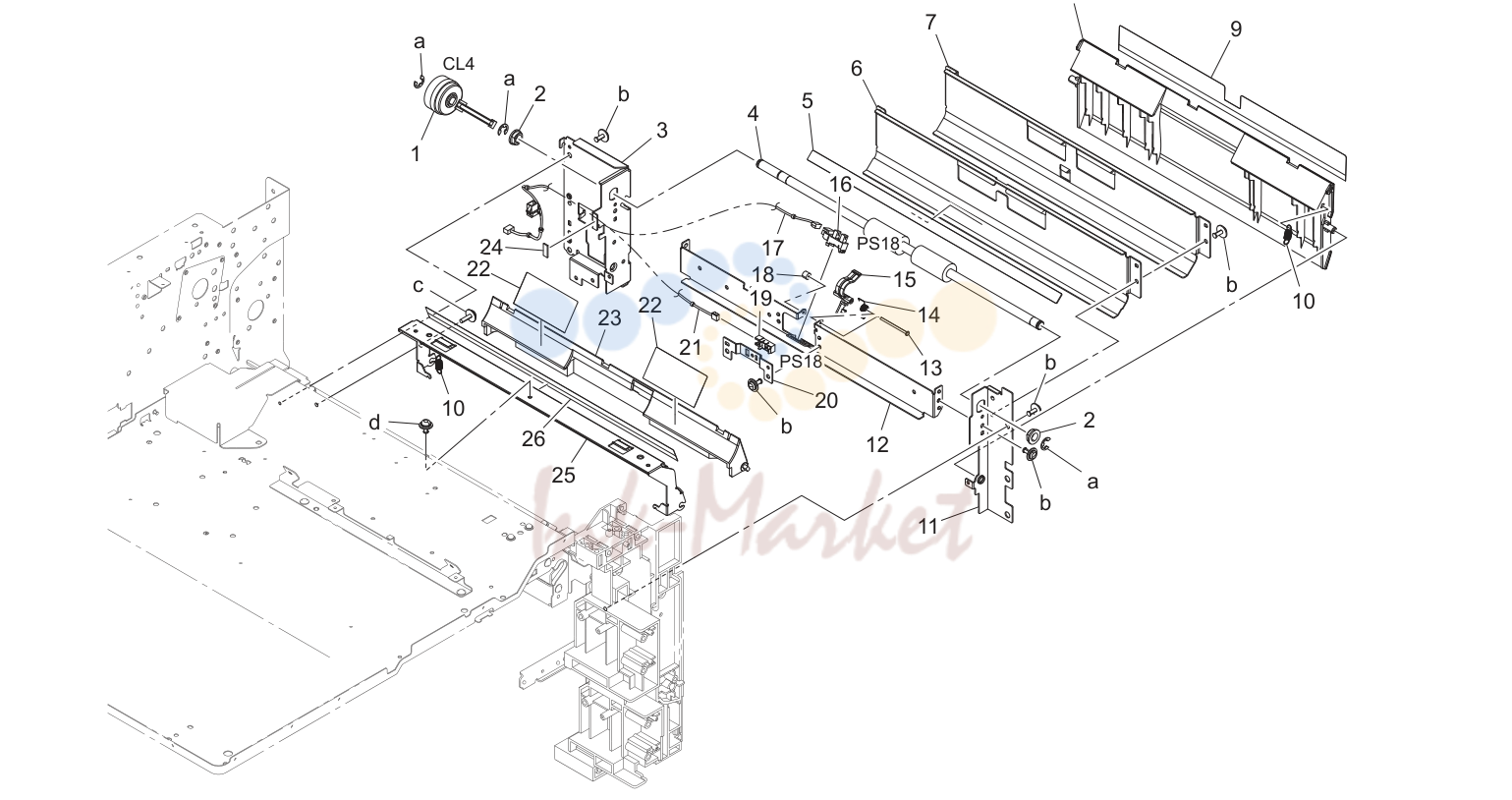

2nd подача бумаги секция (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A1UDM20100 запросить цену → | Муфта |
| 3 | A1UD564401 запросить цену → | Рама |
| 4 | A1UD562100 запросить цену → | Ролик |
| 5 | A1UD561400 запросить цену → | Weight |
| 7 | A1UD561200 запросить цену → | Направляющая пластина |
| 8 | A1UD572400 запросить цену → | Направляющая |
| 9 | A1UD570500 запросить цену → | Направляющая |
| 11 | A1UD564300 запросить цену → | Рама |
| 12 | A1UD561801 запросить цену → | Креплениеing пластина |
| 15 | A1UD561600 запросить цену → | Conveyance actuator |
| 16 | A108M50100 ✓ в наличии | Photointerrupter |
| 17 | A1UEN12400 запросить цену → | Conveyance drive жгут /2 |
| 19 | A0EDM50100 запросить цену → | Photoreflector |
| 20 | A1UD561900 запросить цену → | Креплениеing пластина |
| 21 | A1UDN12400 запросить цену → | Conveyance drive жгут /2 |
| 24 | A1UD561500 запросить цену → | Cushion |
| 25 | A1UD570300 запросить цену → | Креплениеing пластина |
| 26 | A1UD570400 запросить цену → | Направляющая |
2nd подача бумаги секция (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A00FM20000 ✓ в наличии | Муфта |
| 3 | A1UD560600 запросить цену → | Shoulder screw |
| 4 | A1UD565101 запросить цену → | Рама |
| 5 | A108M50100 ✓ в наличии | Photointerrupter |
| 6 | A1UD564901 запросить цену → | Креплениеing пластина |
| 7 | A0EDM50100 запросить цену → | Photoreflector |
| 9 | A1UD564200 запросить цену → | Рама |
| 10 | A1UD103300 запросить цену → | Креплениеing пластина |
| 11 | A00J563600 ✓ в наличии | Ролик |
| 14 | A1UD560500 запросить цену → | Cushion |
| 15 | A1UD560200 запросить цену → | Направляющая пластина |
| 16 | A02E561100 ✓ в наличии | Муфта |
| 18 | A00J564000 запросить цену → | Вал /p |
| 19 | A1UD560401 ✓ в наличии | Вал |
| 21 | A00J560302 запросить цену → | Torsion пружина |
| 23 | A00J560100 запросить цену → | Подача бумаги держатель |
| 25 | A1UDN12800 запросить цену → | Paperfeed wiring /2 |
| 25 | A1UEN12800 запросить цену → | Paperfeed wiring /2 |
| 26 | A1UD561101 запросить цену → | Рычаг |
| 27 | A00J566801 запросить цену → | Torsion пружина |
| 29 | A1UD560701 запросить цену → | Compressing coil пружина |
| 30 | A1UD565500 запросить цену → | Подача бумаги втулка |
| 31 | A1UDR72311 запросить цену → | Подача бумаги 2 |
| 31 | A1UER72311 запросить цену → | Подача бумаги/lower |
| 32 | A5C1562200 ✓ в наличии | Ролик |
2nd подача бумаги секция (P15)
| № | Артикул | Наименование |
|---|---|---|
| 5 | A00J564700 запросить цену → | Держатель /s |
| 7 | A1UD563100 запросить цену → | Cushion |
| 8 | A00J564600 запросить цену → | Креплениеing пластина /s |
| 9 | A1UD562612 запросить цену → | Направляющая |
| 14 | A3EW562701 запросить цену → | Направляющая |
| 15 | A1UD563200 запросить цену → | Spacer |
| 17 | A00J563600 ✓ в наличии | Ролик |
| 18 | A0ED563900 ✓ в наличии | Torque limiter |
| 19 | A0P0561600 запросить цену → | Torque limiter /s |
Iu/ cassette rail секция (P16)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A1UDN12H00 запросить цену → | Chaging wiring |
| 7 | A1UDN12J00 запросить цену → | Separating wiring |
| 9 | A1UDN12G00 запросить цену → | Проявка wiring |
| 16 | A1UDN12F00 запросить цену → | Перенос wiring |
| 18 | A1UD105302 запросить цену → | Держатель |
| 19 | A1UD131400 запросить цену → | Креплениеing пластина |
| 20 | A3EWN11501 запросить цену → | Fixing relay жгут /2 |
| 20 | A3EWN11401 запросить цену → | Fixing relay жгут /3 |
| 21 | A3EW132100 запросить цену → | Креплениеing пластина |
| 22 | A1UD100701 запросить цену → | Rail |
| 23 | A1UD102501 запросить цену → | Направляющая |
| 24 | A1UD105001 запросить цену → | Ground пластина |
| 25 | A1UD101600 запросить цену → | Stopper |
| 26 | A1UD106001 запросить цену → | Направляющая |
| 27 | A1UD100802 запросить цену → | Rail |
| 29 | A3EW107200 запросить цену → | Holding sheet |
| 30 | A3EW107100 запросить цену → | Vibrationproof cushion |

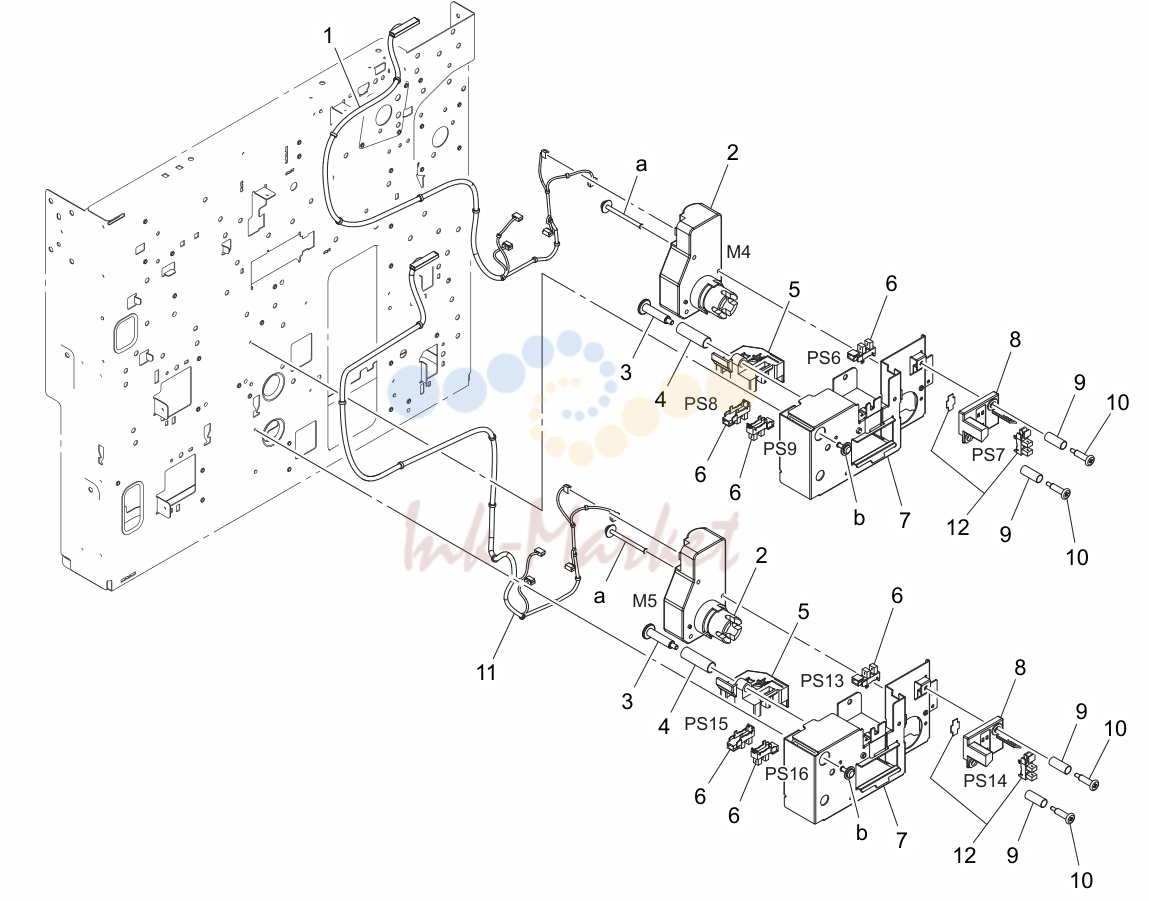

Cassette секция (P17)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3EWN12K00 запросить цену → | Paperfeed detection жгут /1 |
| 2 | J06M10300 запросить цену → | Мотор |
| 5 | A0ED627500 запросить цену → | Держатель |
| 6 | A108M50100 ✓ в наличии | Photointerrupter |
| 7 | A3EW634600 запросить цену → | Креплениеing пластина |
| 11 | A3EWN12M00 запросить цену → | Paperfeed detection жгут /2 |
| 12 | A108R90000 запросить цену → | Photo interrupter |
Cassette секция (P18)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3EW940401 запросить цену → | Label |
| 2 | A3EW940501 запросить цену → | Label |
| 3 | A1UD625300 запросить цену → | Держатель |
| 4 | A0ED625400 запросить цену → | Compressing coil пружина |
| 5 | A0ED940100 запросить цену → | Label paper |
| 6 | A3EW625100 запросить цену → | Крышка |
| 7 | A0ED625201 запросить цену → | Handle |
| 8 | A0ED625000 запросить цену → | Крышка |
| 9 | A3EW635100 запросить цену → | Крышка |
| 10 | A0ED625301 запросить цену → | Держатель |

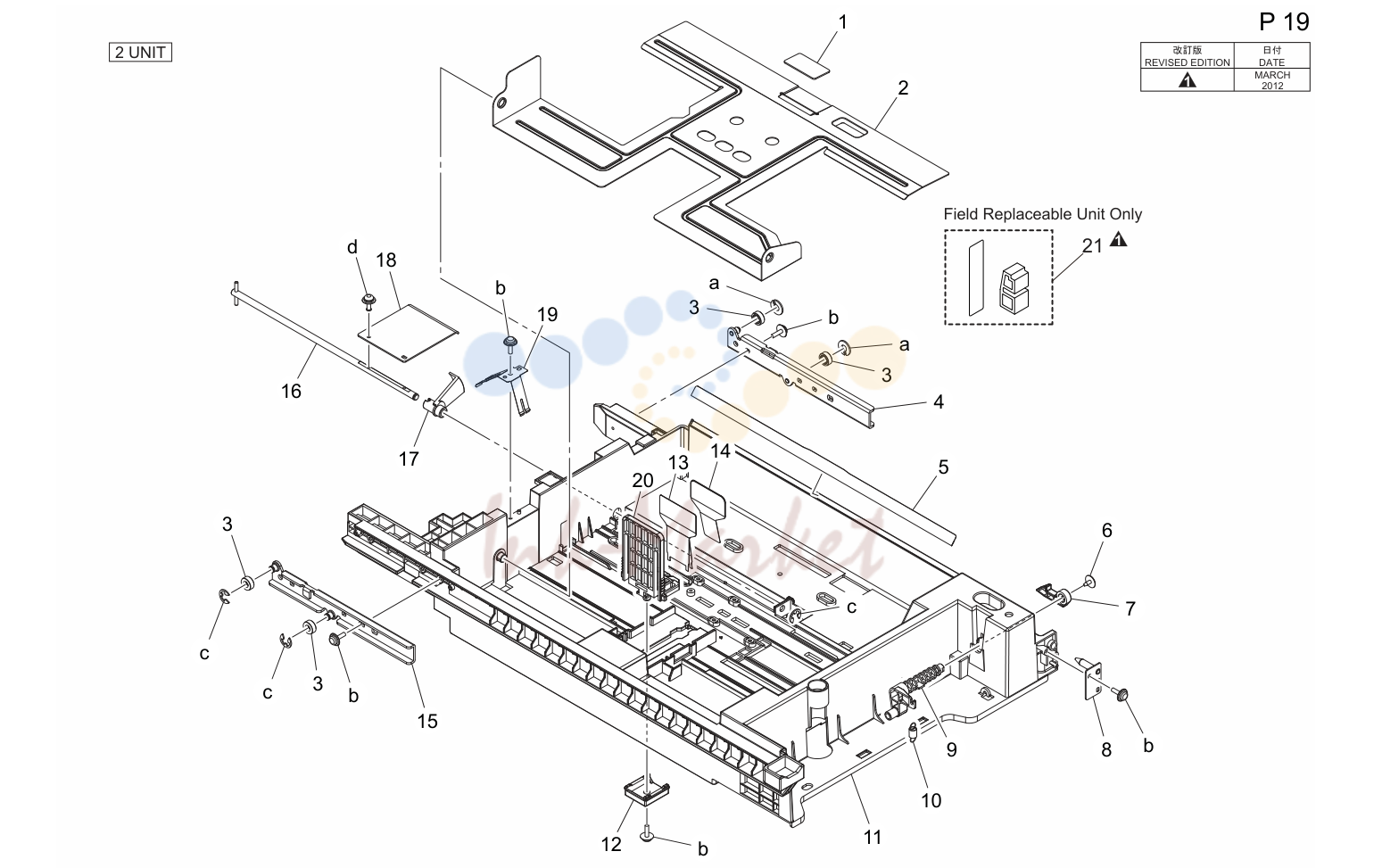

Cassette секция (P19)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A0ED620500 запросить цену → | Lifting пластина |
| 3 | A0ED623400 запросить цену → | Roll |
| 4 | A0ED633100 запросить цену → | Reinforce пластина /right rear |
| 5 | A0ED620200 запросить цену → | Направляющая |
| 7 | A0ED625500 запросить цену → | Lock рычаг |
| 8 | A3EWF62200 запросить цену → | Caulking(креплениеing пластина cassette) |
| 9 | A3EW625700 запросить цену → | Release рычаг |
| 10 | A0ED635801 запросить цену → | Pulling coil пружина |
| 11 | A3EW620102 запросить цену → | Подача бумаги cassette |
| 12 | A3EW627100 запросить цену → | Креплениеing пластина |
| 14 | A02E622300 запросить цену → | Направляющая пластина |
| 15 | A0ED623200 запросить цену → | Reinforce пластина /left rear |
| 16 | A0ED631600 запросить цену → | Lifting вал |
| 17 | A0ED620701 запросить цену → | Actuator |
| 19 | A0ED622100 запросить цену → | Ground пластина |
| 21 | A1UDR90200 запросить цену → | Креплениеing part комплект |
Cassette секция (P20)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A3EW620900 запросить цену → | Regulating пластина /rear |
| 2 | A0ED621000 запросить цену → | Направляющая |
| 4 | A02E622700 запросить цену → | Cushion |
| 8 | A0ED621300 запросить цену → | Рычаг |
| 9 | A0ED621400 запросить цену → | Pulling coil пружина |
| 11 | A0EDF62100 запросить цену → | Caulking(regulating пластина/в сборе) |
| 12 | A0ED621101 запросить цену → | Rack /front |
| 13 | A0ED620601 запросить цену → | Shoulder screw |
| 14 | A02E622400 запросить цену → | Шестерня 14t |
| 15 | A0ED621902 запросить цену → | Креплениеing пластина |
| 16 | A1UDR90400 запросить цену → | Pressing пластина комплект |
Manual подача бумаги секция (P21)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A1UD590700 запросить цену → | Крышка |
| 2 | A3EW941000 запросить цену → | Scale |
| 2 | A3EW940800 запросить цену → | Scale |
| 2 | A3EW940900 запросить цену → | Scale |
| 3 | A3EW941200 запросить цену → | Bypass label |
| 4 | A1UD590600 запросить цену → | Крышка |
Manual подача бумаги секция (P22)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A0ED590900 запросить цену → | Крышка |
| 2 | A02E598400 запросить цену → | Actuator |
| 4 | A108M50100 ✓ в наличии | Photointerrupter |
| 6 | A0ED598700 запросить цену → | Держатель |
| 7 | A02E591801 запросить цену → | Крышка |
| 8 | A0ED590800 запросить цену → | Tray |
| 9 | J06323501 запросить цену → | Кронштейн |
| 10 | A1UD598600 запросить цену → | Уплотнитель |
| 11 | A108R90000 запросить цену → | Photo interrupter |
| 12 | A02E598200 запросить цену → | Actuator |
| 14 | A1UDN12B00 запросить цену → | Paperfeed detection жгут /3 |
| 15 | A0ED591000 запросить цену → | Креплениеing пластина |
| 16 | A02E591100 запросить цену → | Tray |
| 17 | A1UDR70611 запросить цену → | Bypass tray в сборе |
Manual подача бумаги секция (P23)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A02E595600 запросить цену → | Кронштейн |
| 2 | A108M50100 ✓ в наличии | Photointerrupter |
| 3 | A02E595201 запросить цену → | Кронштейн |
| 4 | J06M20000 запросить цену → | Соленоид |
| 5 | A1UDM20100 запросить цену → | Муфта |
| 6 | A1UD595500 запросить цену → | Шестерня 20t |
| 8 | A02E595100 запросить цену → | Муфта в сборе |
| 10 | A02E595400 запросить цену → | Шестерня 22t |
| 11 | A02E596002 запросить цену → | Cam |
| 12 | A02E595302 запросить цену → | Вал |
| 13 | A1UD595700 запросить цену → | Вал |
| 14 | A1UD594101 запросить цену → | Направляющая |
| 15 | A02E591200 запросить цену → | Крышка |
| 16 | A1UD591300 запросить цену → | Креплениеing пластина |
| 17 | A00F623201 ✓ в наличии | Ролик |
| 18 | A02E594500 запросить цену → | Torsion пружина |
| 19 | A02E594600 запросить цену → | Рычаг |
| 20 | A1UD595900 запросить цену → | Compressing coil пружина |
| 21 | A1UD590100 запросить цену → | Направляющая |
| 22 | A1UD591500 запросить цену → | Направляющая |
| 23 | A1UD590200 запросить цену → | Направляющая |
| 24 | A1UD594200 запросить цену → | Направляющая |
| 26 | A02E596100 запросить цену → | Шестерня 30t |
Полный список запчастей доступен по запросу.
комментарии
