Konica Minolta pagepro 1380MF 1390MF — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Ir секция (P1)
- Ir секция (P2)
- Ir секция (P3)
- Housing (P4)
- Paper take-up секция (P5)
- Transport секция (P6)
- Печь (закрепление)/выход бумаги узел (P7)
- Drive секция
- Electrical components (P9)
- Wiring
- Wiring accessories and jigs

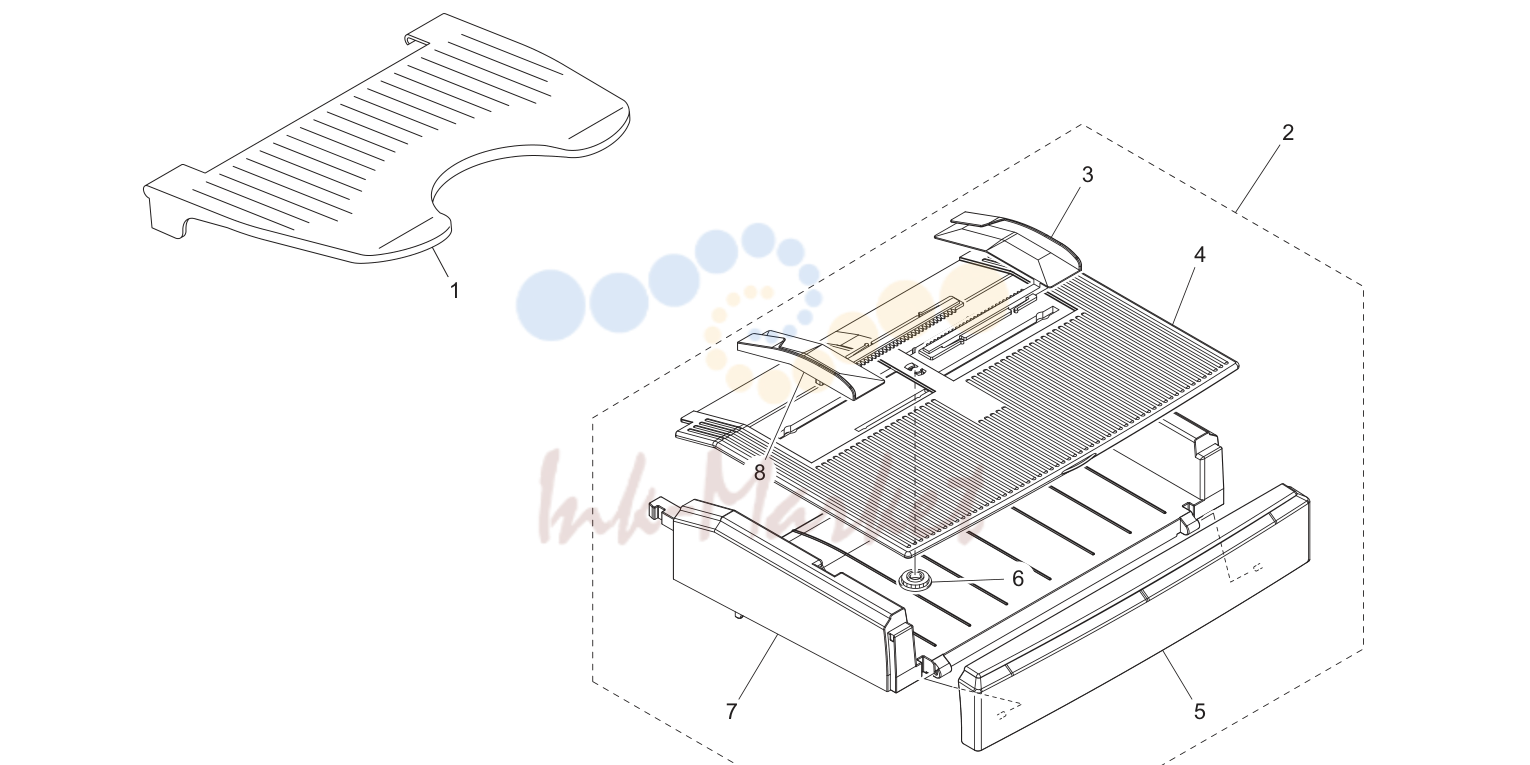

- Accessory детали (P12)

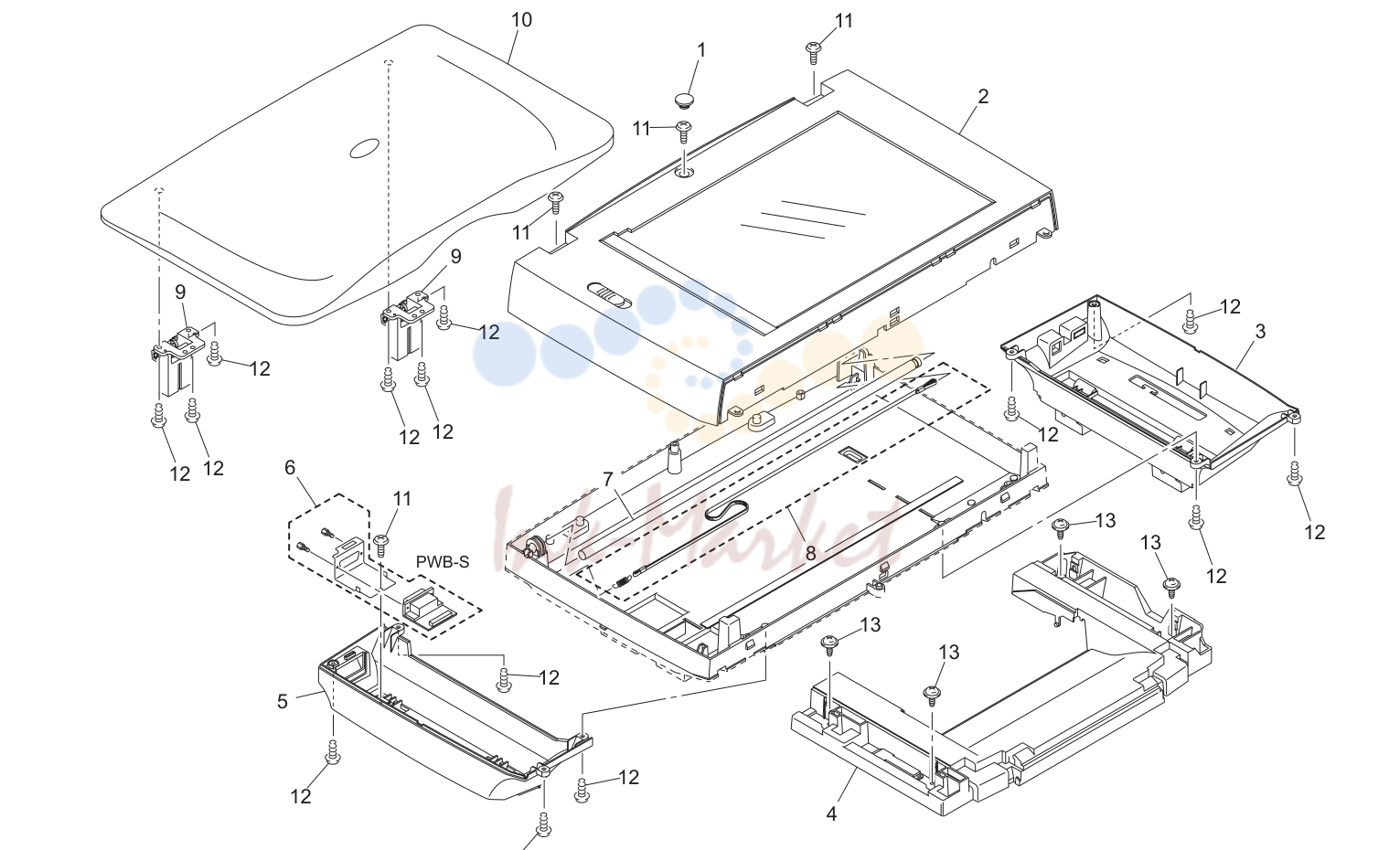

Ir секция (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4558 1027 01 запросить цену → | Cap |
| 2 | 4558 1016 01 запросить цену → | Верхняя крышка в сборе |
| 3 | 4558 1003 01 запросить цену → | Right верхняя крышка |
| 4 | 4558 1023 01 запросить цену → | Крышка |
| 5 | 4558 1004 01 запросить цену → | Left верхняя крышка |
| 6 | 4558 1001 01 запросить цену → | Плата-s |
| 7 | 4558 1026 01 запросить цену → | Вал |
| 8 | 4558 1011 01 запросить цену → | Ремень |
| 9 | 4558 1041 01 запросить цену → | Hinge |
| 10 | 4558 1040 01 запросить цену → | Original крышка в сборе |
| 11 | 4558 1022 01 запросить цену → | Tapping screw |
| 12 | 4558 1032 01 запросить цену → | Screw |
| 13 | 4558 1031 01 запросить цену → | Tapping screw |

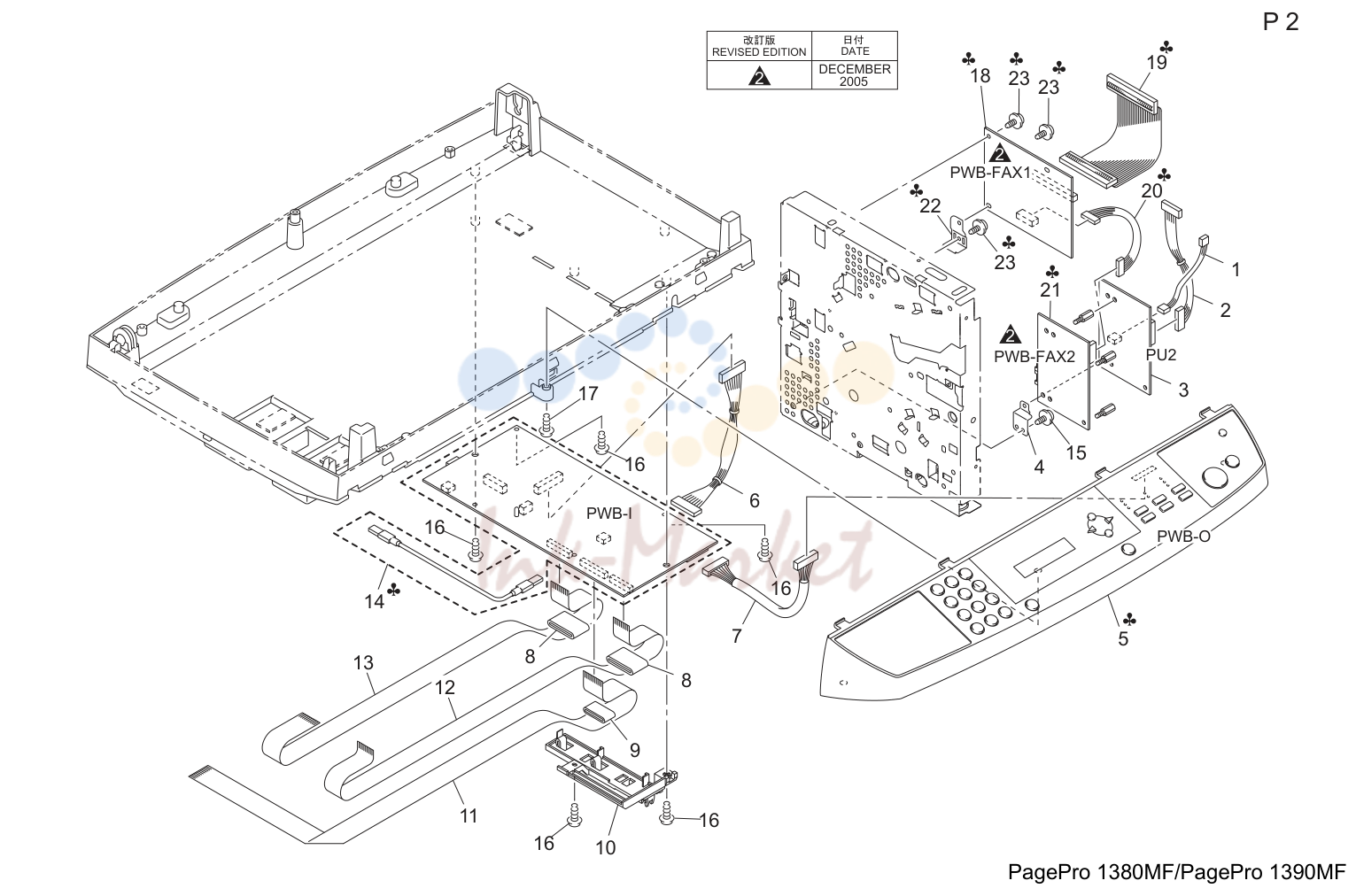

Ir секция (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4558 1033 01 запросить цену → | Wire жгут в сборе |
| 2 | 4558 1005 01 запросить цену → | Wire жгут в сборе |
| 3 | 4558 1018 01 запросить цену → | Pu2 |
| 4 | 4558 1025 01 запросить цену → | Кронштейн |
| 5 | 4558 1017 01 запросить цену → | Панель управления в сборе |
| 6 | 4558 1007 01 запросить цену → | Wire жгут в сборе |
| 7 | 4558 1006 01 запросить цену → | Wire жгут в сборе |
| 8 | 4558 1035 01 запросить цену → | Ferrite core |
| 9 | 4558 1034 01 запросить цену → | Ferrite core |
| 10 | 4558 1024 01 запросить цену → | Держатель |
| 11 | 4558 1009 01 запросить цену → | Ffc |
| 12 | 4558 1008 01 запросить цену → | Ffc |
| 13 | 4558 1010 01 запросить цену → | Ffc |
| 14 | 4558 1002 01 запросить цену → | Плата-i |
| 15 | 4558 1031 01 запросить цену → | Tapping screw |
| 16 | 4558 1022 01 запросить цену → | Tapping screw |
| 17 | 4558 1032 01 запросить цену → | Screw |
| 18 | 4558 1039 01 запросить цену → | Плата-fax1 |
| 19 | 4558 1029 01 запросить цену → | Wire жгут в сборе |
| 20 | 4558 1043 01 запросить цену → | Wire жгут в сборе |
| 21 | 4558 1037 01 запросить цену → | Плата-fax2 |
| 22 | 4558 1038 01 запросить цену → | Кронштейн |
| 23 | 4558 1031 01 запросить цену → | Tapping screw |

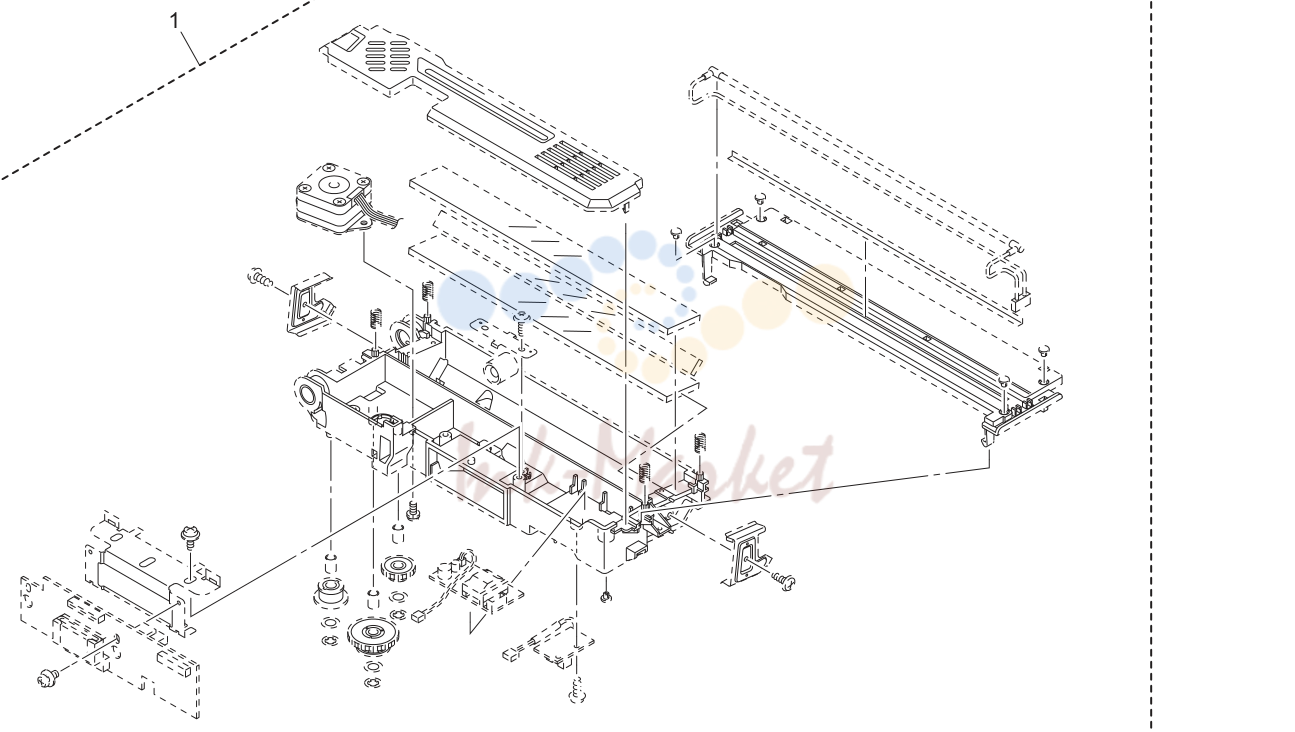

Ir секция (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4558 1012 01 запросить цену → | Optical узел |

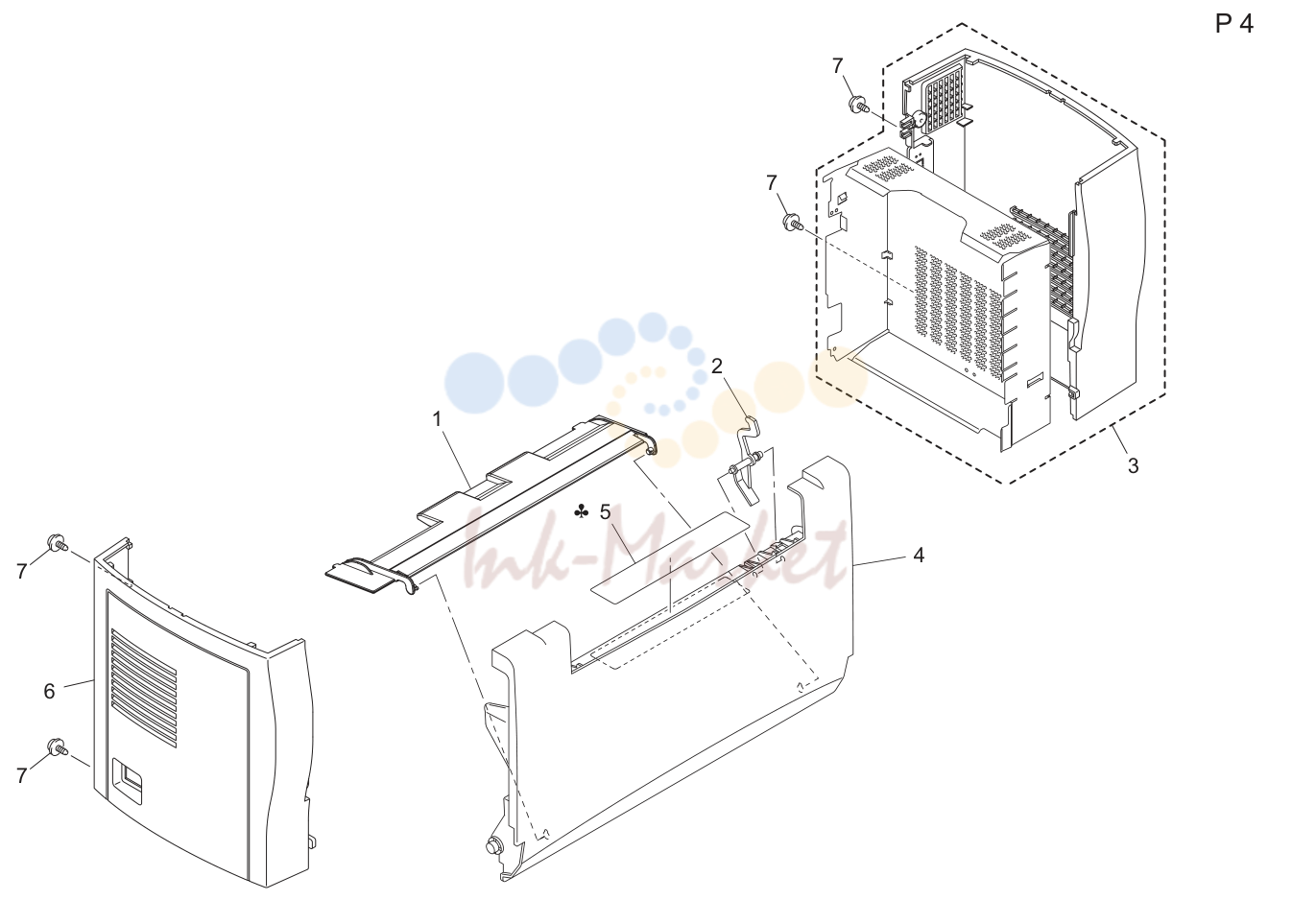

Housing (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4136 1020 03 запросить цену → | Крышка lower |
| 2 | 4136 1021 02 запросить цену → | Рычаг |
| 3 | 4558 1020 01 запросить цену → | Right нижняя крышка |
| 4 | 4137 1034 01 запросить цену → | Передняя крышка |
| 5 | 4136 7344 03 запросить цену → | Label |
| 5 | 4136 7343 03 запросить цену → | Label |
| 5 | 4136 7342 03 запросить цену → | Label |
| 6 | 4558 1019 01 запросить цену → | Left нижняя крышка |
| 7 | 4558 1031 01 запросить цену → | Tapping screw |

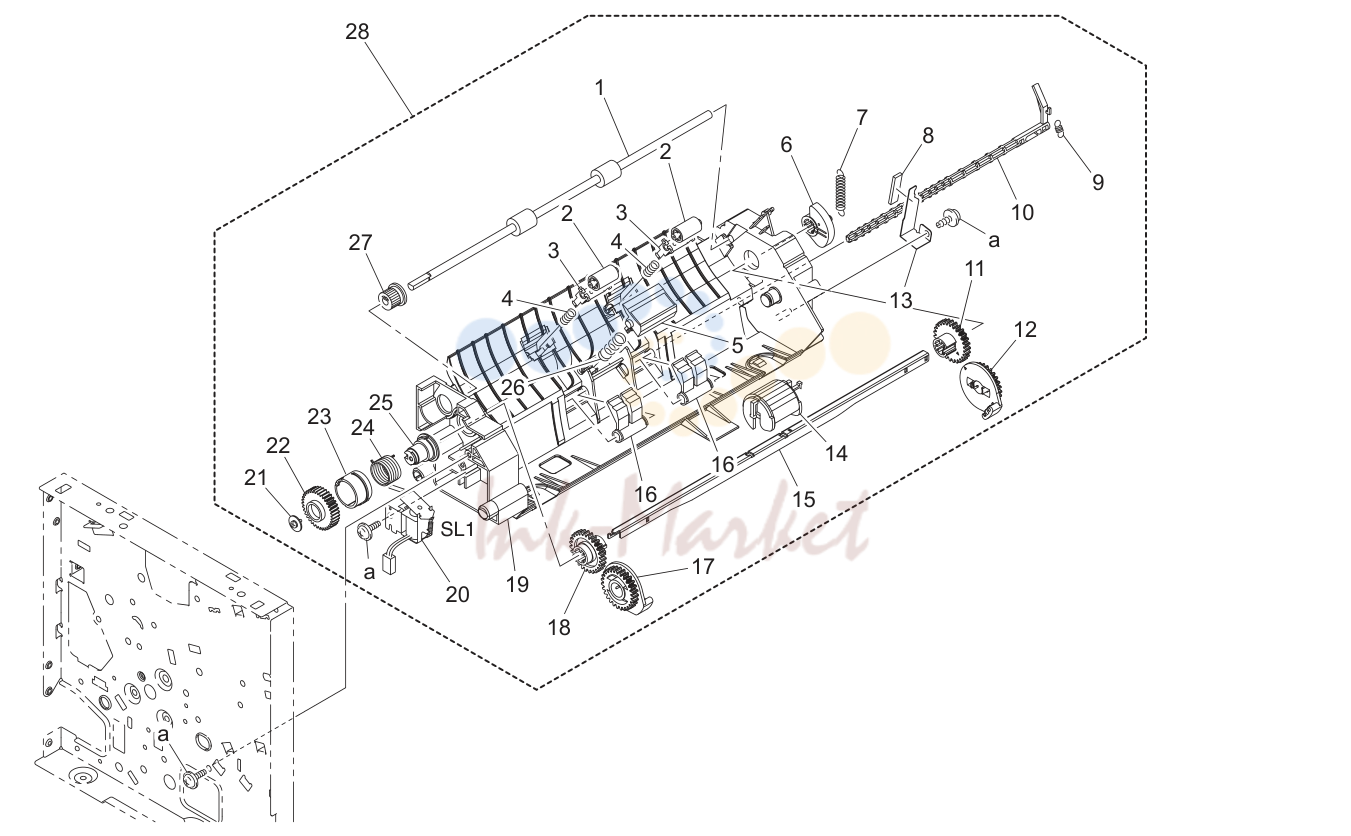

Paper take-up секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4136 3002 02 запросить цену → | Ролик |
| 2 | 4136 3006 01 запросить цену → | Roll |
| 3 | 4136 3009 02 запросить цену → | Держатель |
| 4 | 4136 3018 01 запросить цену → | Pressure пружина |
| 5 | 4136 0151 02 запросить цену → | Friction sheet в сборе |
| 6 | 4136 3026 01 запросить цену → | Cam |
| 7 | 4136 3045 01 запросить цену → | Tension пружина |
| 8 | 4136 3049 01 запросить цену → | Friction sheet |
| 9 | 4136 3027 01 запросить цену → | Tension пружина |
| 10 | 4136 3025 01 запросить цену → | Рычаг |
| 11 | 4136 3047 01 запросить цену → | Шестерня 27t |
| 12 | 4136 3043 01 запросить цену → | Cam |
| 13 | 4136 3046 01 запросить цену → | Пластина пружина |
| 14 | 4136 3001 01 запросить цену → | Ролик |
| 15 | 4136 3039 12 запросить цену → | Вал |
| 16 | 4136 3022 01 запросить цену → | Stopper |
| 17 | 4136 3044 01 запросить цену → | Cam |
| 18 | 4136 3048 01 запросить цену → | Шестерня 27t |
| 19 | 4136 3501 04 запросить цену → | Направляющая |
| 20 | 9321 2300 12 запросить цену → | Соленоид |
| 21 | 4109 2003 01 запросить цену → | Shoulder screw |
| 22 | 4136 3035 01 запросить цену → | Шестерня 35t |
| 23 | 4136 3038 01 запросить цену → | Ratchet |
| 24 | 4136 3037 01 запросить цену → | Torsion пружина |
| 25 | 4139 3018 03 запросить цену → | Барабан |
| 26 | 4127 3041 02 запросить цену → | Pressure пружина |
| 27 | 4136 3014 02 запросить цену → | Шестерня 14t |

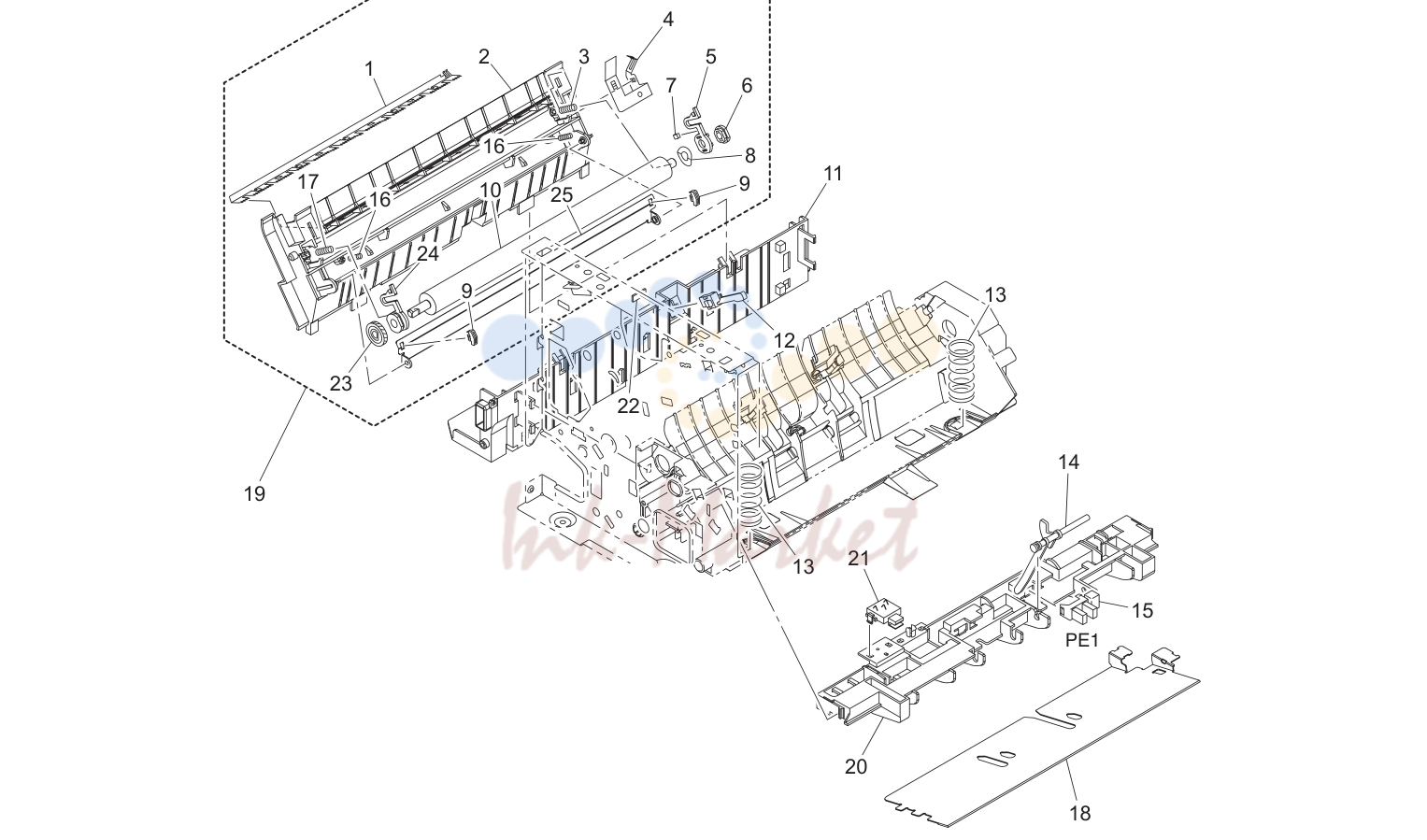

Transport секция (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4136 4113 02 запросить цену → | Neutralizing needle |
| 2 | 4136 4102 04 запросить цену → | Держатель |
| 3 | 4127 4108 01 запросить цену → | Pressure пружина |
| 4 | 4136 4114 02 запросить цену → | Contact |
| 5 | 4136 4105 01 запросить цену → | Втулка |
| 6 | 4127 4106 01 запросить цену → | Conвоздуховодive member |
| 7 | 4127 4109 01 запросить цену → | Cushion |
| 8 | 4136 4106 01 запросить цену → | Spacer |
| 9 | 4136 4133 01 запросить цену → | Spacer |
| 10 | 4136 4103 02 запросить цену → | Перенос ролик |
| 11 | 4136 4109 06 запросить цену → | Направляющая |
| 12 | 4136 6301 02 запросить цену → | Micro-выключатель |
| 13 | 4136 3016 02 запросить цену → | Pressure пружина |
| 14 | 4136 3021 01 запросить цену → | Actuator |
| 15 | 9335 1300 61 запросить цену → | Photo interrupter |
| 16 | 4127 4135 01 запросить цену → | Pressure пружина |
| 17 | 4127 4107 01 запросить цену → | Pressure пружина |
| 18 | 4136 3201 01 запросить цену → | Tray |
| 20 | 4137 3020 02 запросить цену → | Держатель |
| 21 | 4136 6751 01 запросить цену → | Connector pin |
| 22 | 4136 4111 01 запросить цену → | Spacer |
| 23 | 4127 4111 01 запросить цену → | Шестерня 21t |
| 24 | 4136 4104 01 запросить цену → | Втулка |
| 25 | 4136 4132 01 запросить цену → | Направляющая пластина |

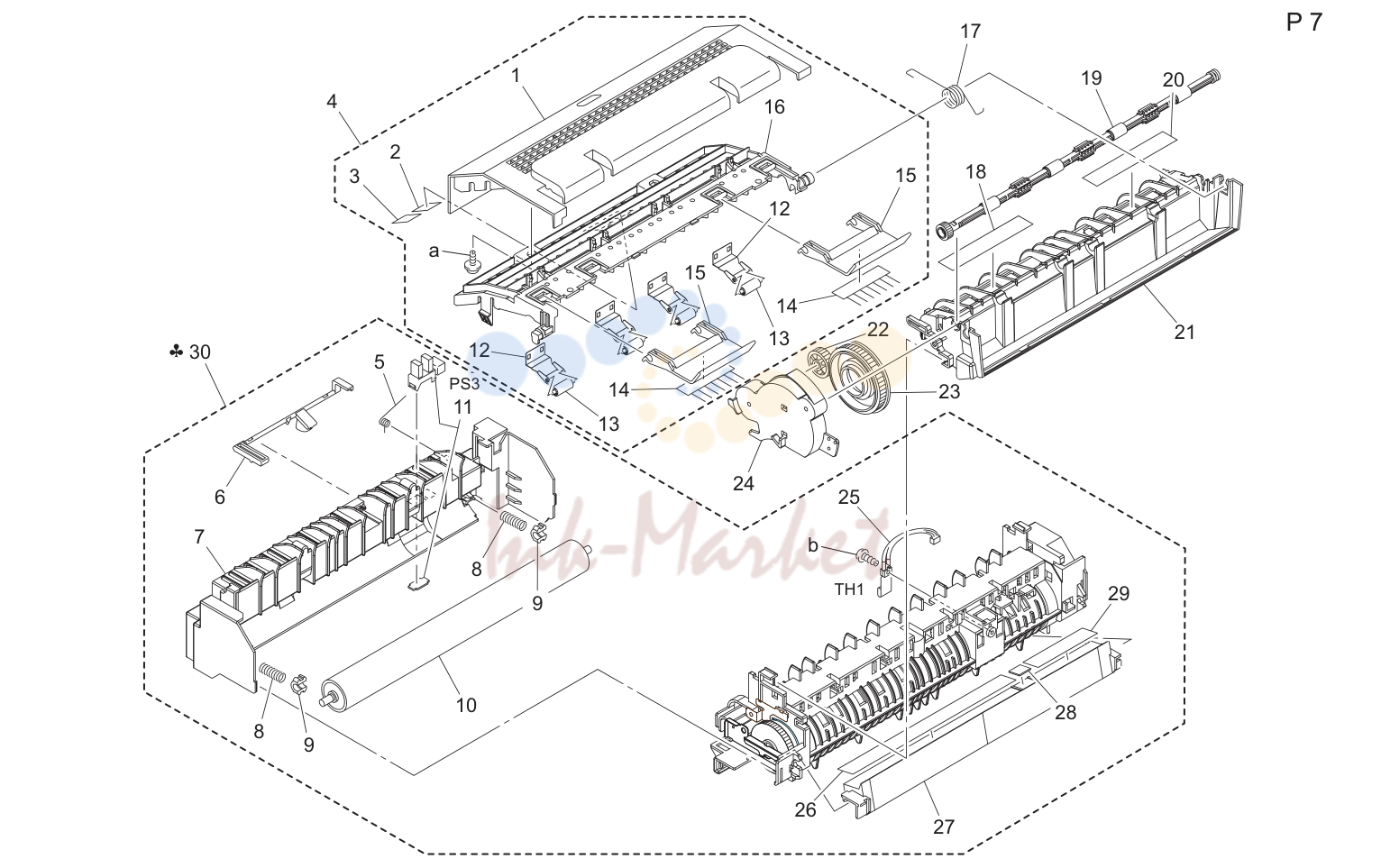

Печь (закрепление)/выход бумаги узел (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4137 1037 01 запросить цену → | Крышка |
| 2 | 4136 7326 02 запросить цену → | Label caution |
| 3 | 4136 7325 02 запросить цену → | Label hot |
| 4 | 4137 0780 00 запросить цену → | Направляющая в сборе |
| 5 | 4136 3716 01 запросить цену → | Torsion пружина |
| 6 | 4136 5518 02 запросить цену → | Actuator |
| 7 | 4136 5505 05 запросить цену → | Housing |
| 8 | 4136 5517 02 запросить цену → | Pressure пружина |
| 9 | 4127 5571 01 запросить цену → | Втулка |
| 10 | 4136 5510 02 запросить цену → | Ролик |
| 12 | 4136 3709 02 запросить цену → | Пружина |
| 13 | 4127 3707 01 запросить цену → | Roll |
| 14 | 4136 3717 01 запросить цену → | Neutralizing brush |
| 15 | 4137 3793 01 запросить цену → | Рычаг |
| 16 | 4137 1004 06 запросить цену → | Направляющая |
| 17 | 4137 1025 01 запросить цену → | Torsion пружина |
| 18 | 4136 7321 01 запросить цену → | Label caution |
| 19 | 4136 3730 03 запросить цену → | Ролик |
| 20 | 4136 7322 01 запросить цену → | Label caution |
| 21 | 4136 1002 02 запросить цену → | Направляющая |
| 22 | 4136 3713 01 запросить цену → | Шестерня 26t |
| 23 | 4136 3715 01 запросить цену → | Шестерня 64t |
| 24 | 4136 3712 04 запросить цену → | Держатель |
| 25 | 4136 6702 01 запросить цену → | Thermistor |
| 26 | 4136 5598 01 запросить цену → | Уплотнитель |
| 27 | 4136 5503 03 запросить цену → | Направляющая |
| 28 | 4136 5531 01 запросить цену → | Brush |
| 29 | 4136 5599 01 запросить цену → | Уплотнитель |

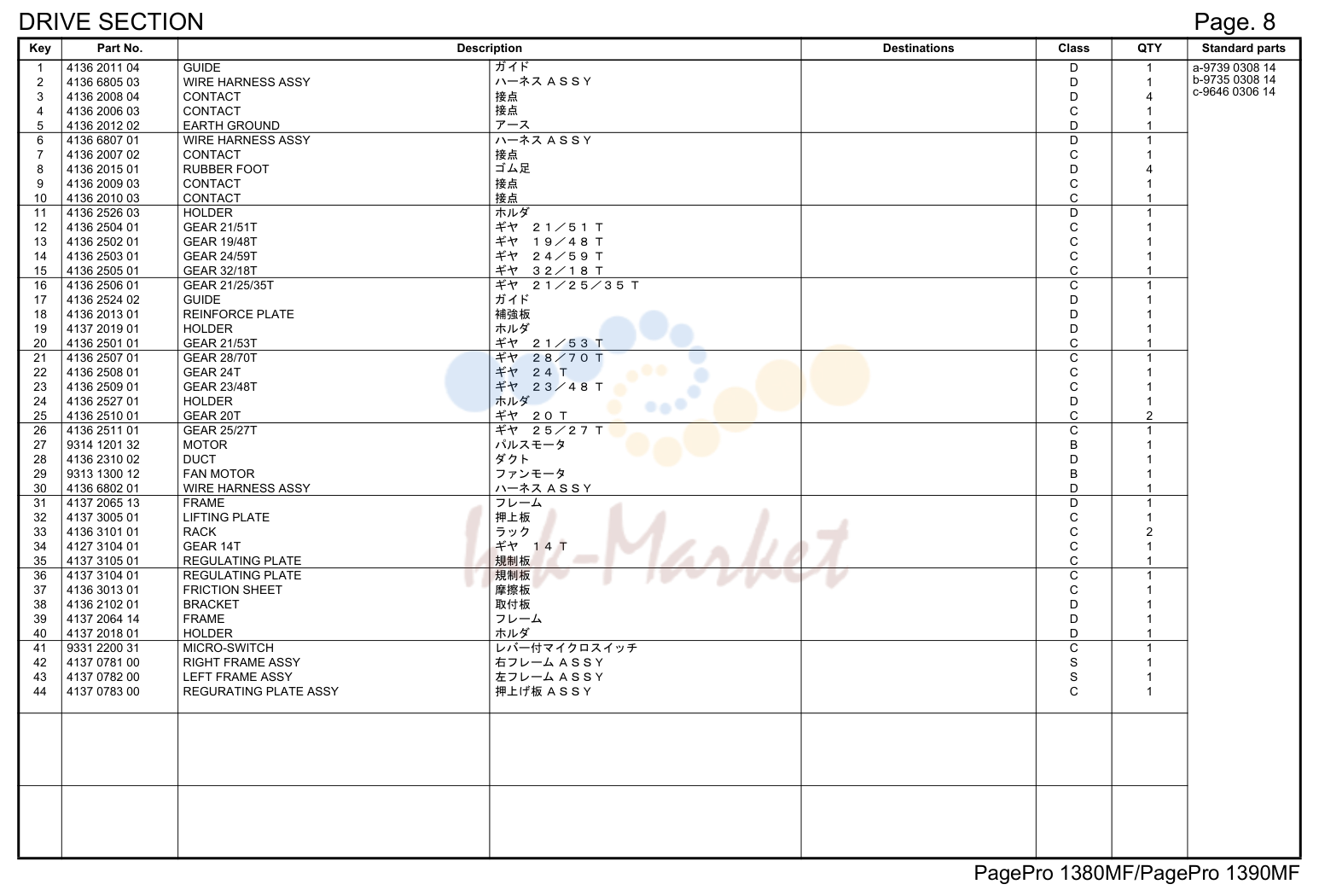

Drive секция
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4136 2011 04 запросить цену → | Направляющая |
| 2 | 4136 6805 03 запросить цену → | Wire жгут в сборе |
| 3 | 4136 2008 04 запросить цену → | Contact |
| 4 | 4136 2006 03 запросить цену → | Contact |
| 5 | 4136 2012 02 запросить цену → | Earth ground |
| 6 | 4136 6807 01 запросить цену → | Wire жгут в сборе |
| 7 | 4136 2007 02 запросить цену → | Contact |
| 8 | 4136 2015 01 запросить цену → | Rubber foot |
| 9 | 4136 2009 03 запросить цену → | Contact |
| 10 | 4136 2010 03 запросить цену → | Contact |
| 11 | 4136 2526 03 запросить цену → | Держатель |
| 12 | 4136 2504 01 запросить цену → | Шестерня 21/51t |
| 13 | 4136 2502 01 запросить цену → | Шестерня 19/48t |
| 14 | 4136 2503 01 запросить цену → | Шестерня 24/59t |
| 15 | 4136 2505 01 запросить цену → | Шестерня 32/18t |
| 16 | 4136 2506 01 запросить цену → | Шестерня 21/25/35t |
| 17 | 4136 2524 02 запросить цену → | Направляющая |
| 18 | 4136 2013 01 запросить цену → | Reinforce пластина |
| 19 | 4137 2019 01 запросить цену → | Держатель |
| 20 | 4136 2501 01 запросить цену → | Шестерня 21/53t |
| 21 | 4136 2507 01 запросить цену → | Шестерня 28/70t |
| 22 | 4136 2508 01 запросить цену → | Шестерня 24t |
| 23 | 4136 2509 01 запросить цену → | Шестерня 23/48t |
| 24 | 4136 2527 01 запросить цену → | Держатель |
| 25 | 4136 2510 01 запросить цену → | Шестерня 20t |
| 26 | 4136 2511 01 запросить цену → | Шестерня 25/27t |
| 27 | 9314 1201 32 запросить цену → | Мотор |
| 28 | 4136 2310 02 запросить цену → | Воздуховод |
| 29 | 9313 1300 12 запросить цену → | Вентилятор мотор |
| 30 | 4136 6802 01 запросить цену → | Wire жгут в сборе |
| 31 | 4137 2065 13 запросить цену → | Рама |
| 32 | 4137 3005 01 запросить цену → | Lifting пластина |
| 33 | 4136 3101 01 запросить цену → | Rack |
| 34 | 4127 3104 01 запросить цену → | Шестерня 14t |
| 35 | 4137 3105 01 запросить цену → | Regulating пластина |
| 36 | 4137 3104 01 запросить цену → | Regulating пластина |
| 37 | 4136 3013 01 запросить цену → | Friction sheet |
| 38 | 4136 2102 01 запросить цену → | Кронштейн |
| 39 | 4137 2064 14 запросить цену → | Рама |
| 40 | 4137 2018 01 запросить цену → | Держатель |
| 41 | 9331 2200 31 запросить цену → | Micro-выключатель |
| 42 | 4137 0781 00 запросить цену → | Right рама в сборе |
| 43 | 4137 0782 00 запросить цену → | Left рама в сборе |
| 44 | 4137 0783 00 запросить цену → | Regurating пластина в сборе |

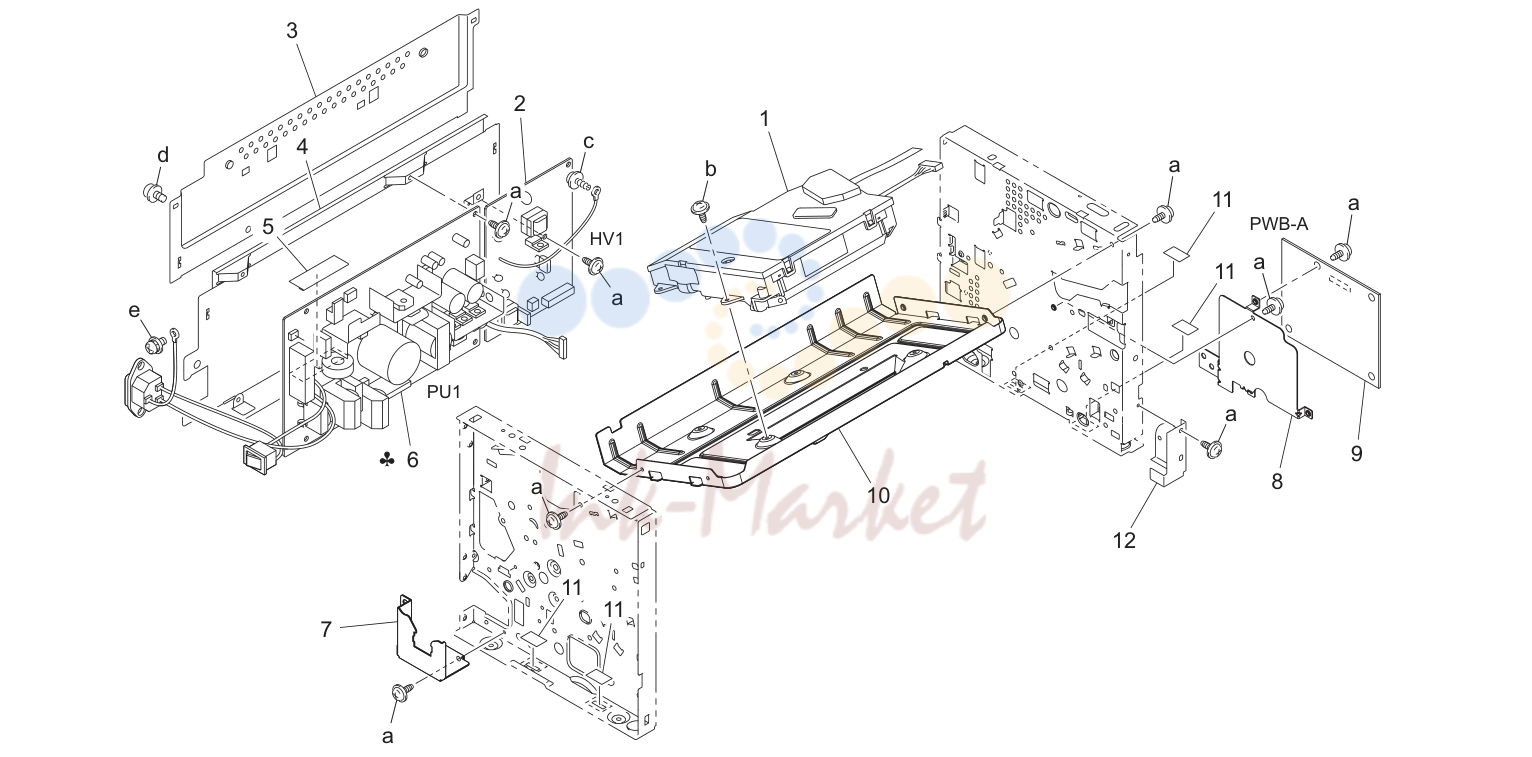

Electrical components (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4137 0765 00 запросить цену → | Print head в сборе |
| 2 | 4136 6205 03 запросить цену → | Hv1 |
| 3 | 4136 2055 04 запросить цену → | Рама |
| 4 | 4136 2302 03 запросить цену → | Рама |
| 5 | 4136 2308 01 запросить цену → | Insulating member |
| 6 | 4136 6201 05 запросить цену → | Power supply |
| 6 | 4136 6202 05 запросить цену → | Power supply |
| 7 | 4136 2032 04 запросить цену → | Кронштейн |
| 8 | 4137 2351 02 запросить цену → | Кронштейн |
| 9 | 4137 0104 04 запросить цену → | Плата в сборе |
| 10 | 4136 2001 02 запросить цену → | Base рама |
| 11 | 4137 2012 01 запросить цену → | Shield |
| 12 | 4137 2007 01 запросить цену → | Reinforce пластина |

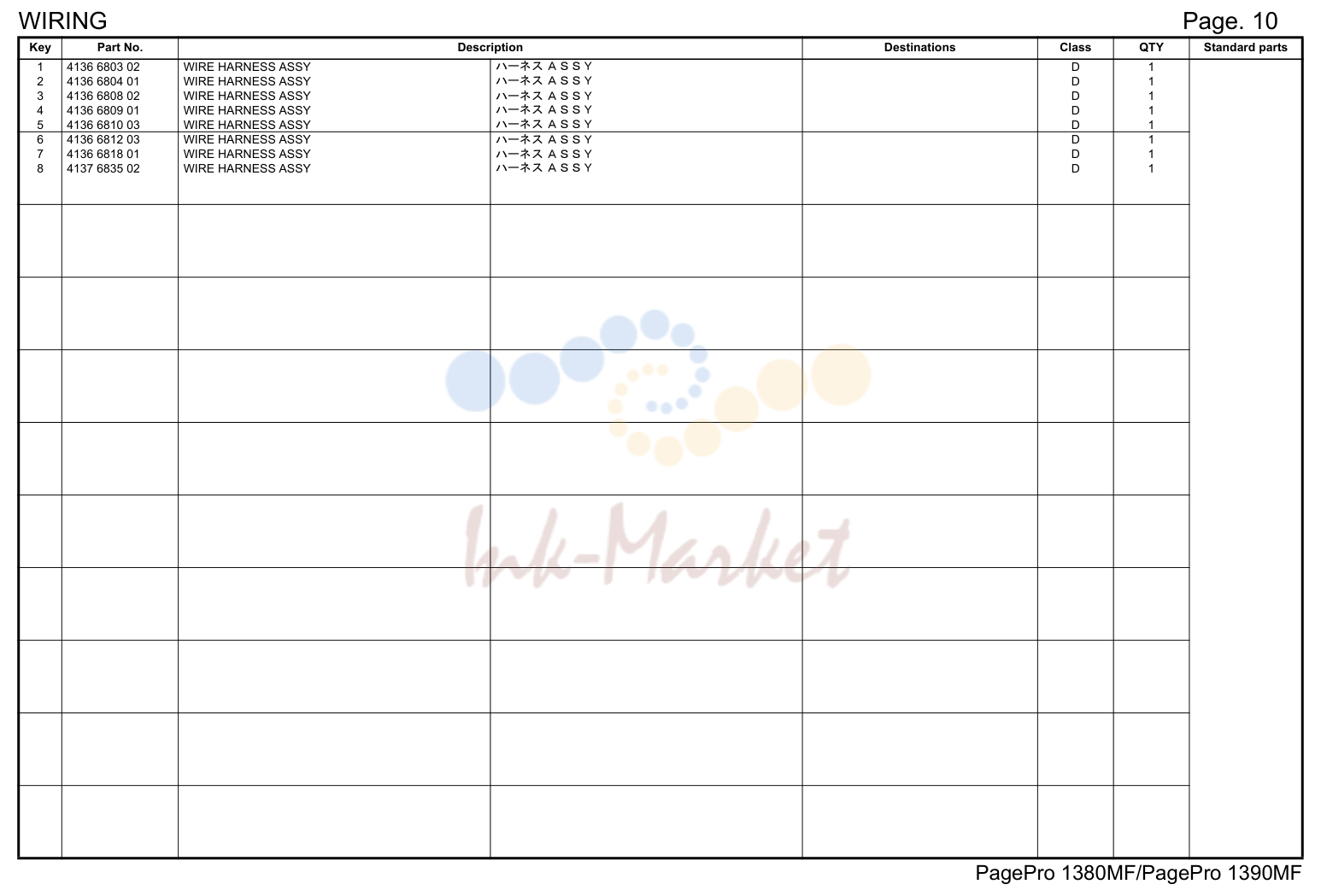

Wiring
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4136 6803 02 запросить цену → | Wire жгут в сборе |
| 2 | 4136 6804 01 запросить цену → | Wire жгут в сборе |
| 3 | 4136 6808 02 запросить цену → | Wire жгут в сборе |
| 4 | 4136 6809 01 запросить цену → | Wire жгут в сборе |
| 5 | 4136 6810 03 запросить цену → | Wire жгут в сборе |
| 6 | 4136 6812 03 запросить цену → | Wire жгут в сборе |
| 7 | 4136 6818 01 запросить цену → | Wire жгут в сборе |
| 8 | 4137 6835 02 запросить цену → | Wire жгут в сборе |

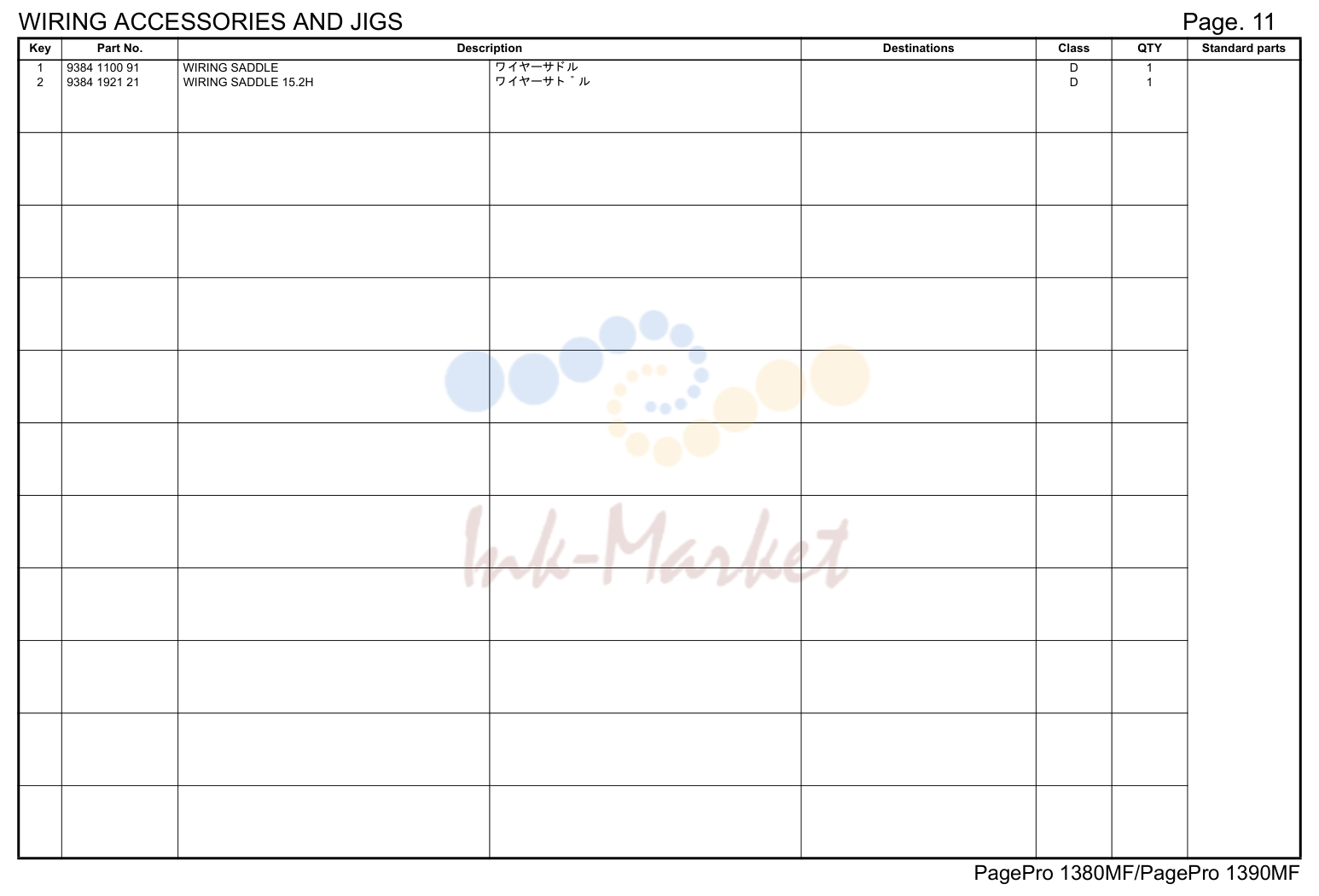

Wiring accessories and jigs
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9384 1100 91 запросить цену → | Wiring saddle |
| 2 | 9384 1921 21 запросить цену → | Wiring saddle 15.2h |
Accessory детали (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4558 1021 01 запросить цену → | Output tray |
| 2 | 4137 0779 00 запросить цену → | Tray в сборе |
| 3 | 4137 3212 01 запросить цену → | Regulating пластина |
| 4 | 4137 1029 01 запросить цену → | Крышка |
| 5 | 4137 1026 01 запросить цену → | Передняя крышка |
| 6 | 4127 3104 01 запросить цену → | Шестерня 14t |
| 7 | 4137 1028 01 запросить цену → | Tray |
| 8 | 4137 3212 01 запросить цену → | Regulating пластина |
комментарии
