Kyocera ECOSYS M4132idn — каталог запчастей со схемами

Содержание

1. Covers
2. Frames
3. Paper Cassette
4. Paper Feed Section
5. Exit Section
6. Paper Conveying Section
7. Scanner Section(25ppm)
8. Scanner Section(32ppm)
9. Laser Scanner Section
10. Electrical Components

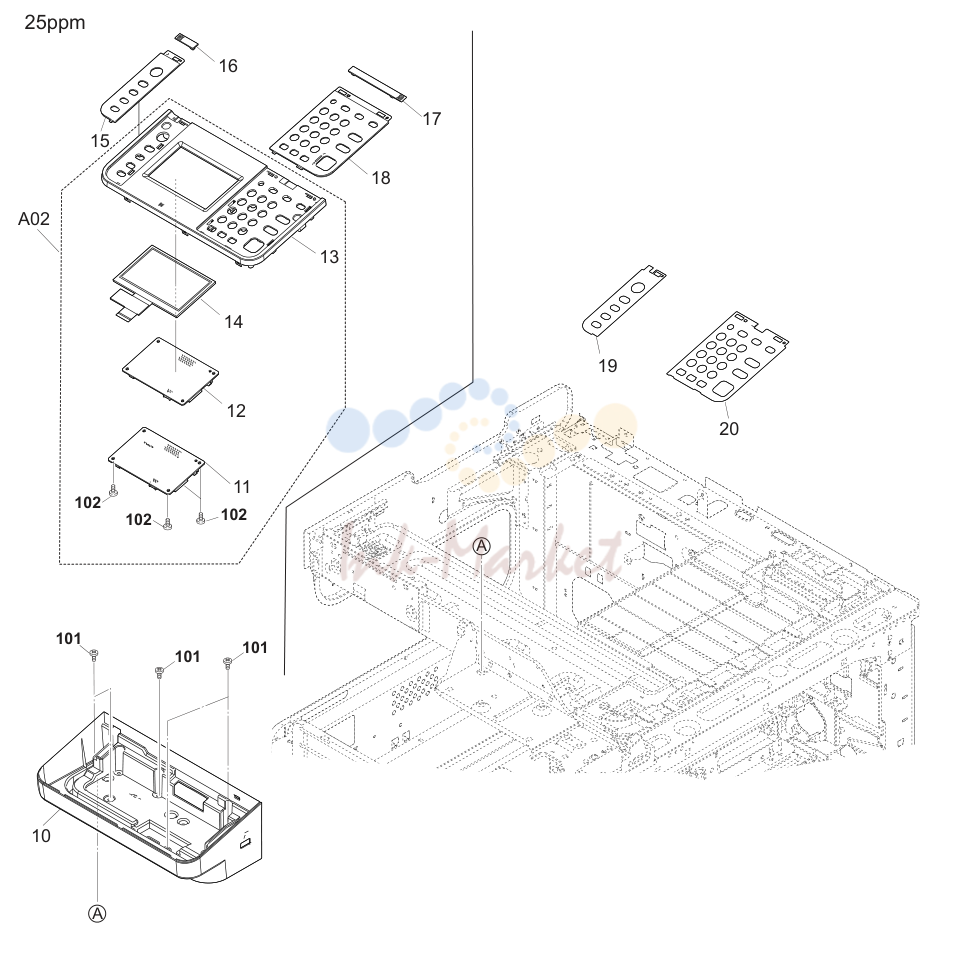

11. Operation Section

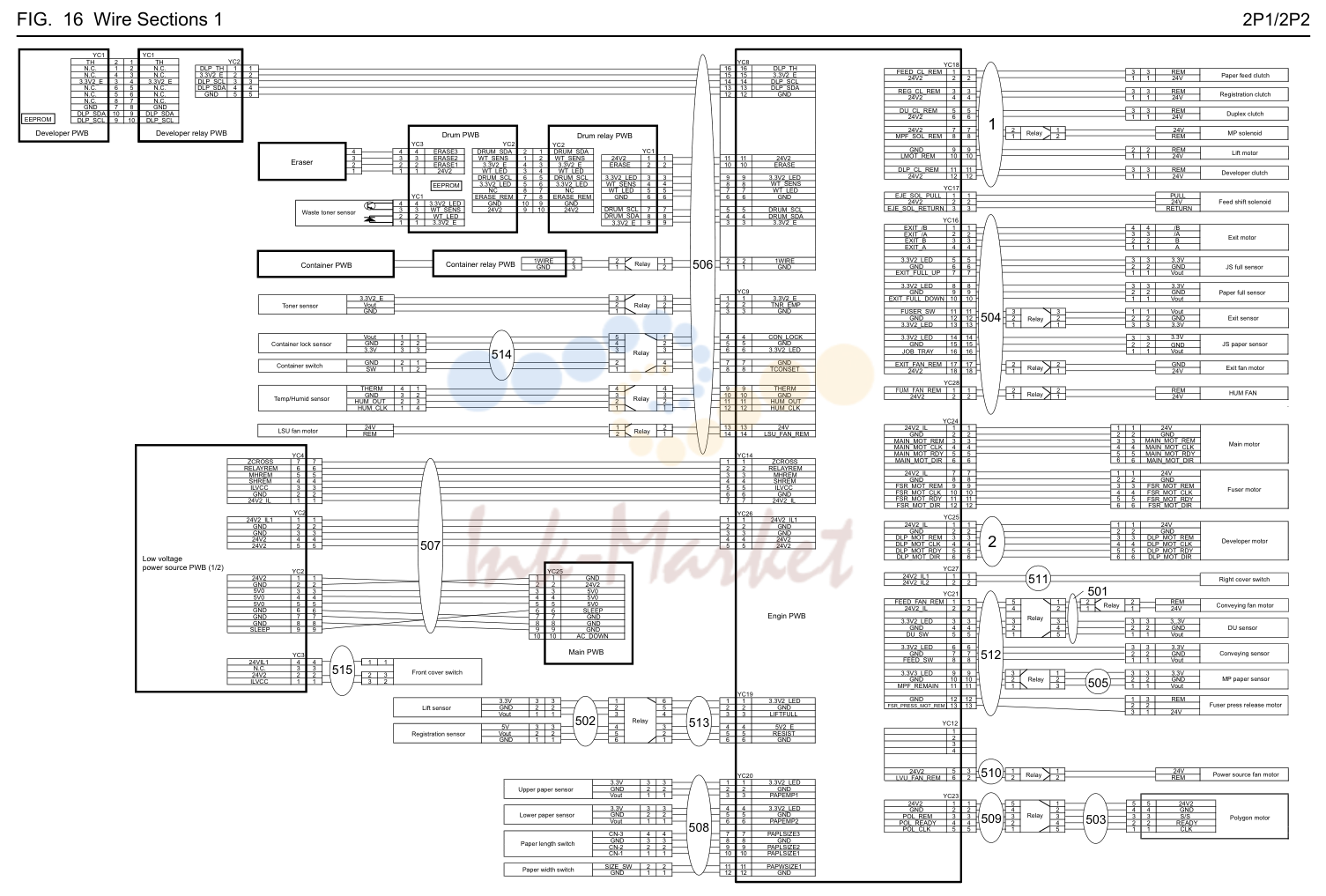

12. Wire Sections 1

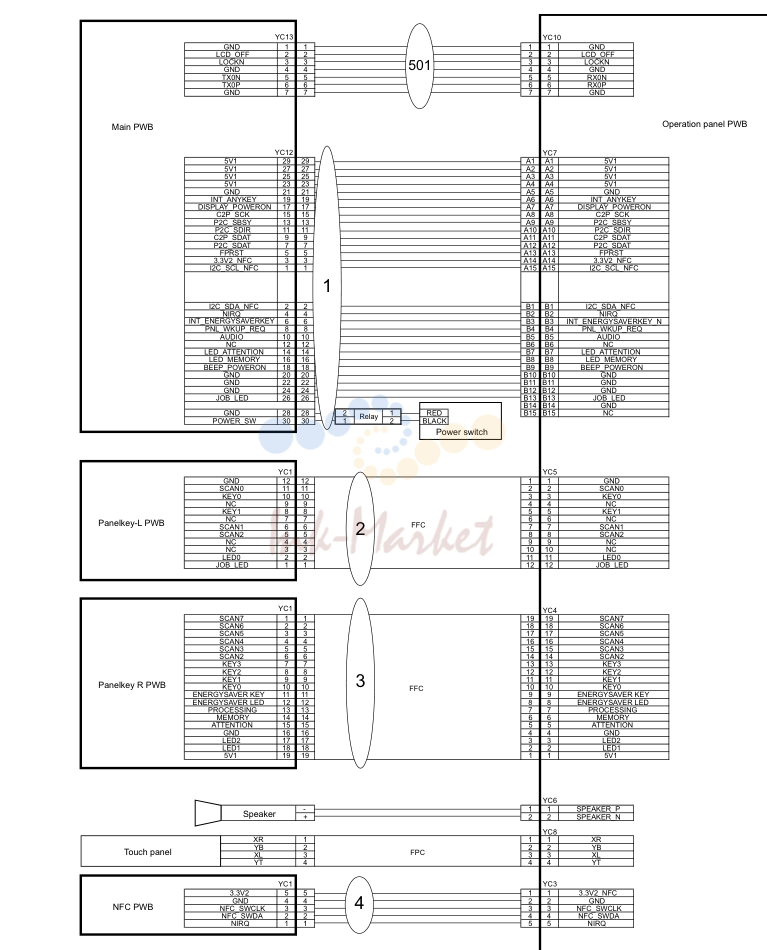

13. Wire Sections 3

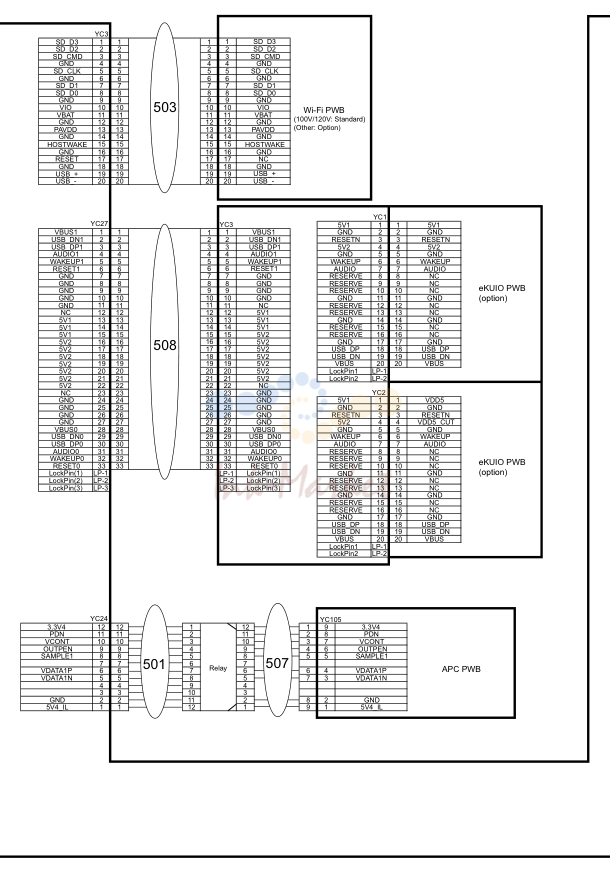

14. Wire Sections 4

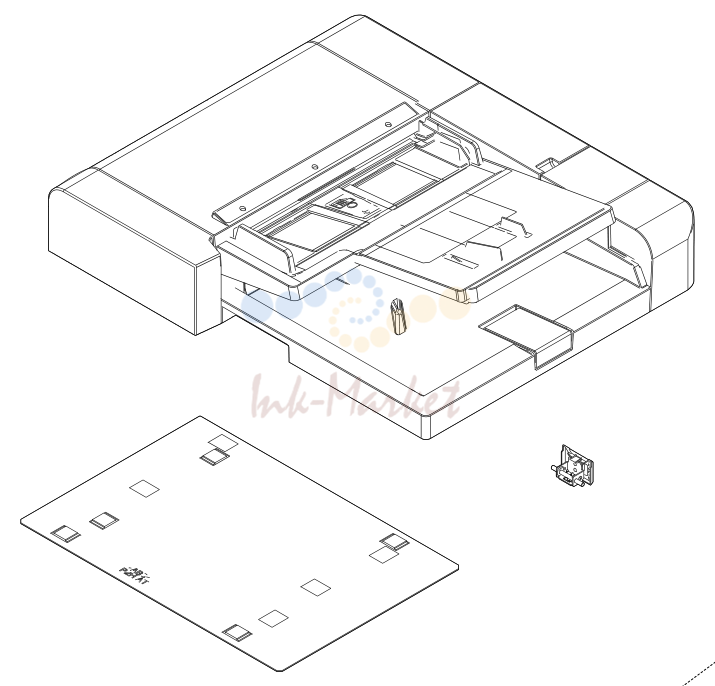

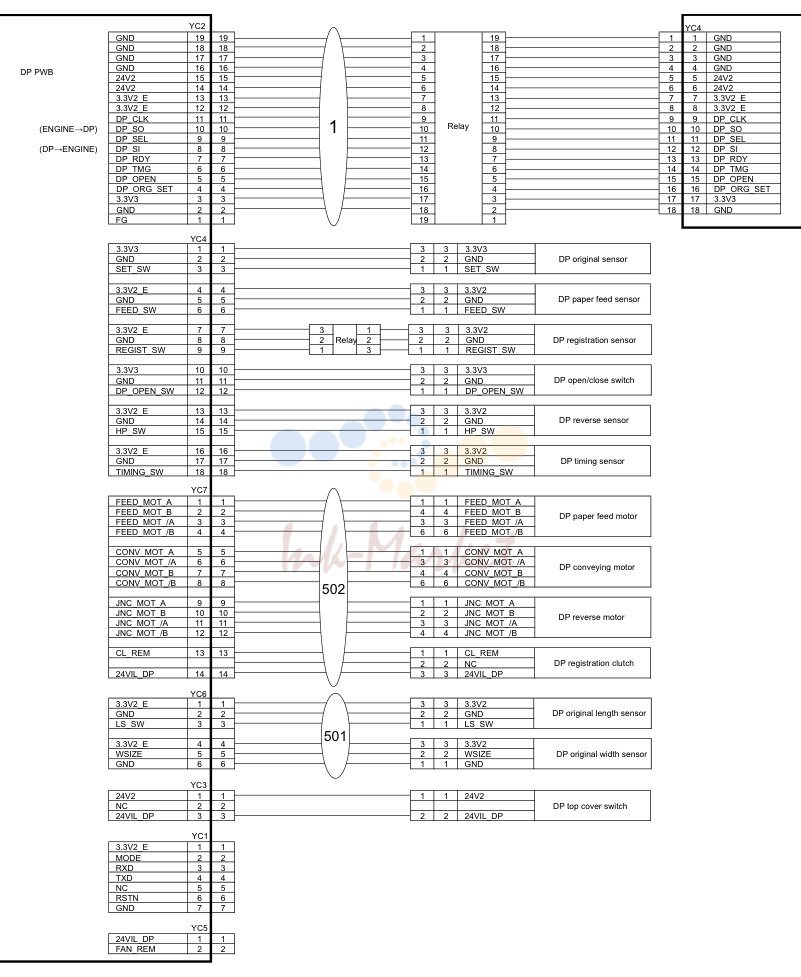

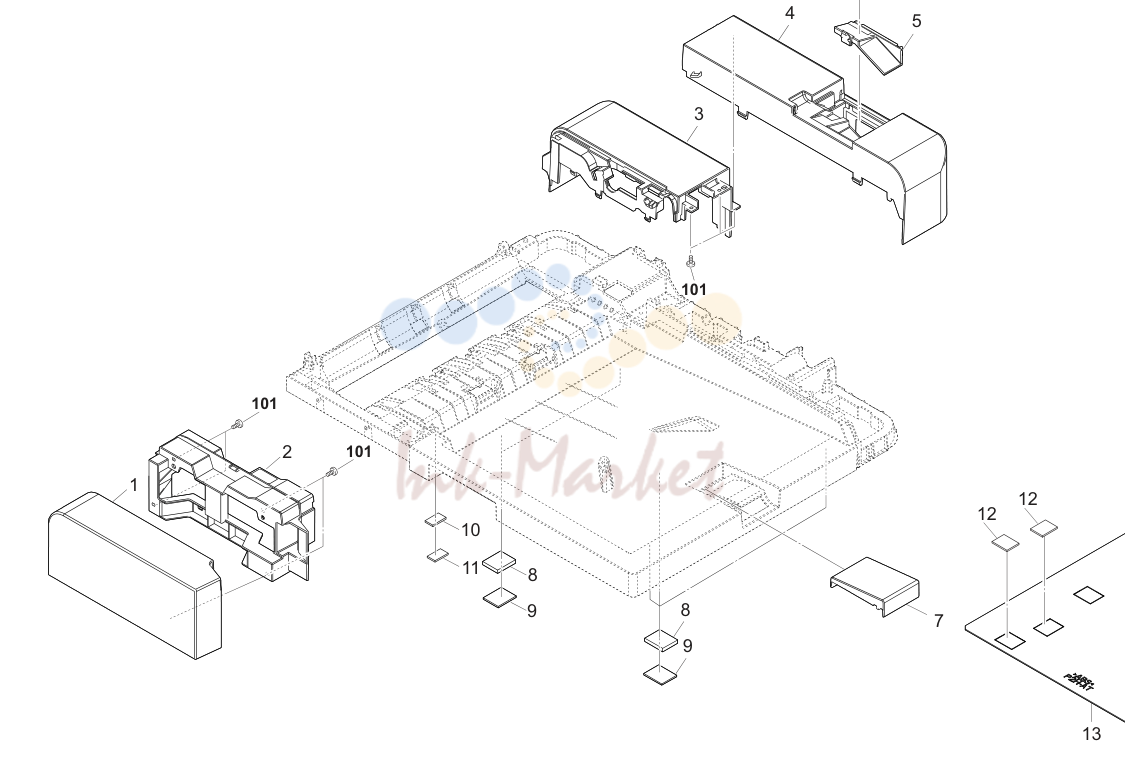

15. Wire Sections 4
16. DP Frames

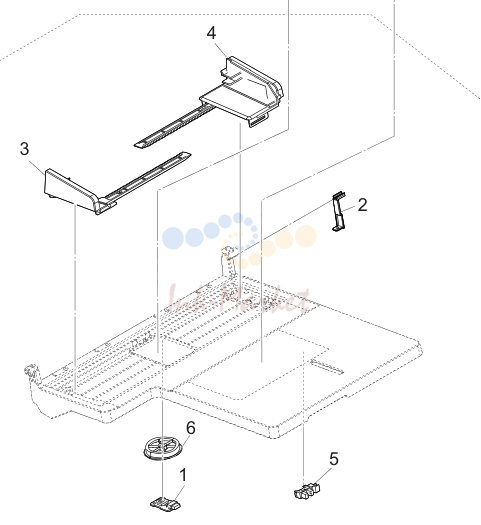

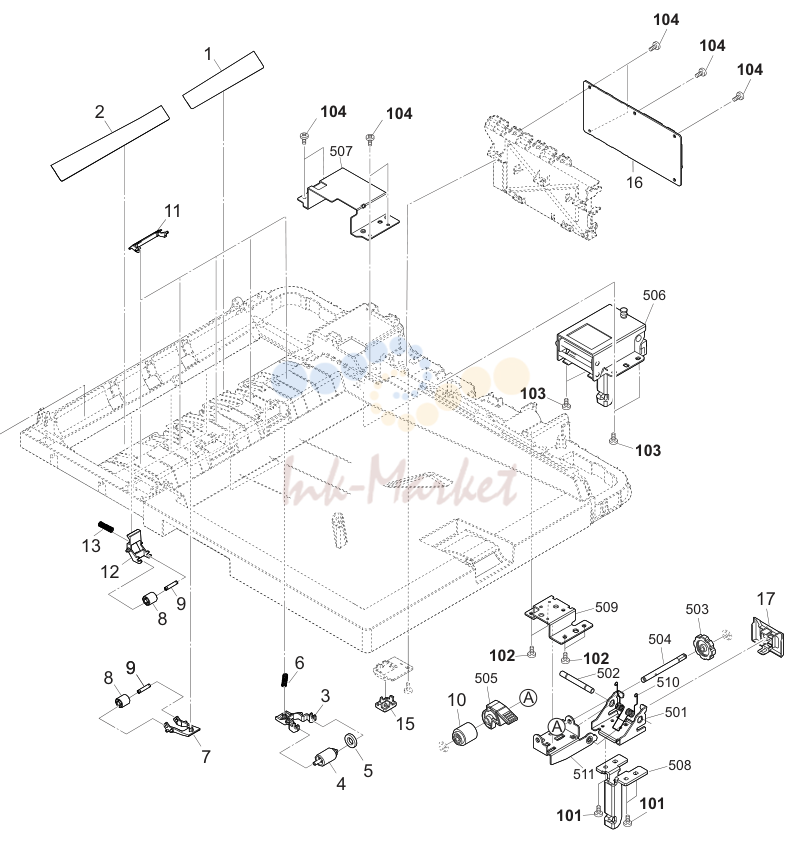

17. DP Table Assy

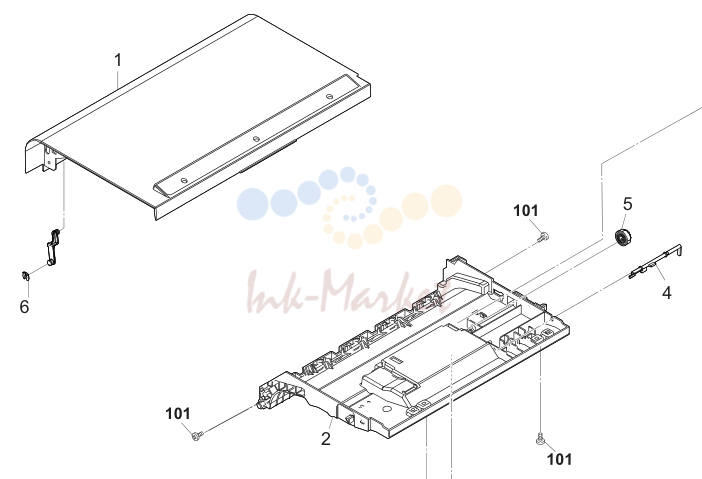

18. DP Paper Feed Section

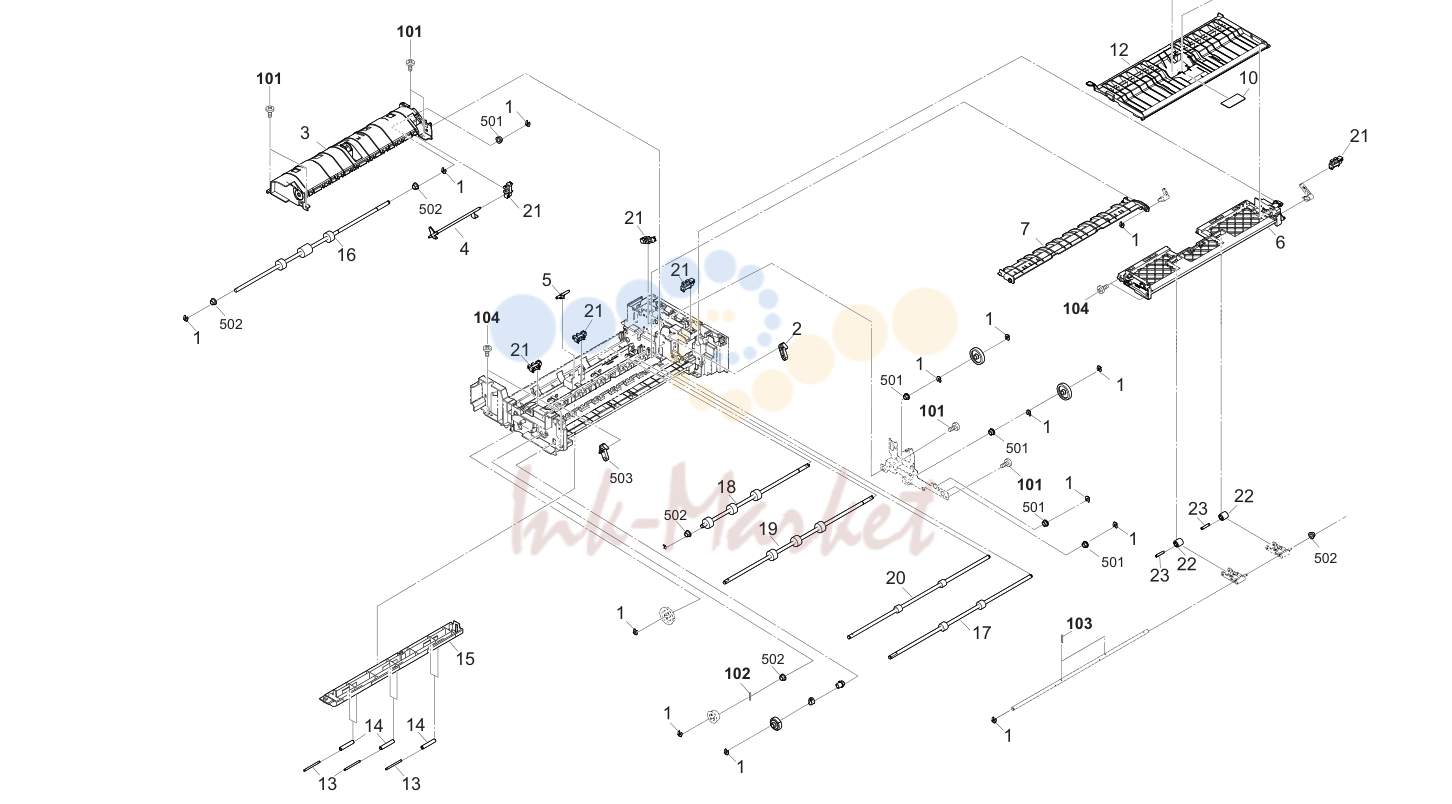

19. DP Paper Conveying Section

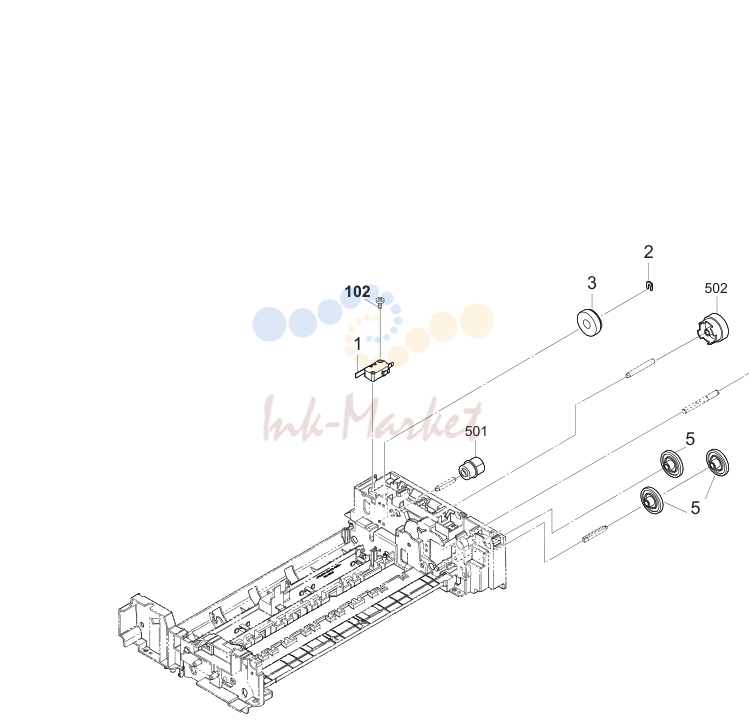

20. DP Drive Section

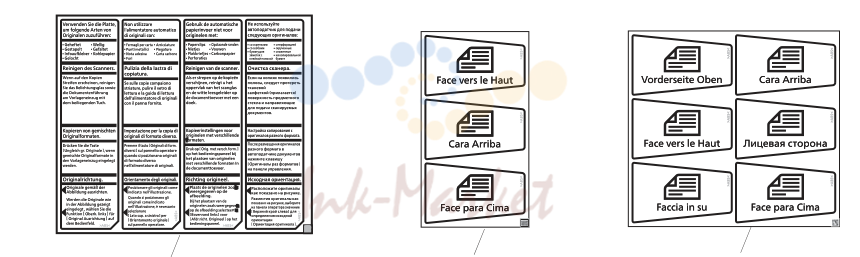

21. Accessories

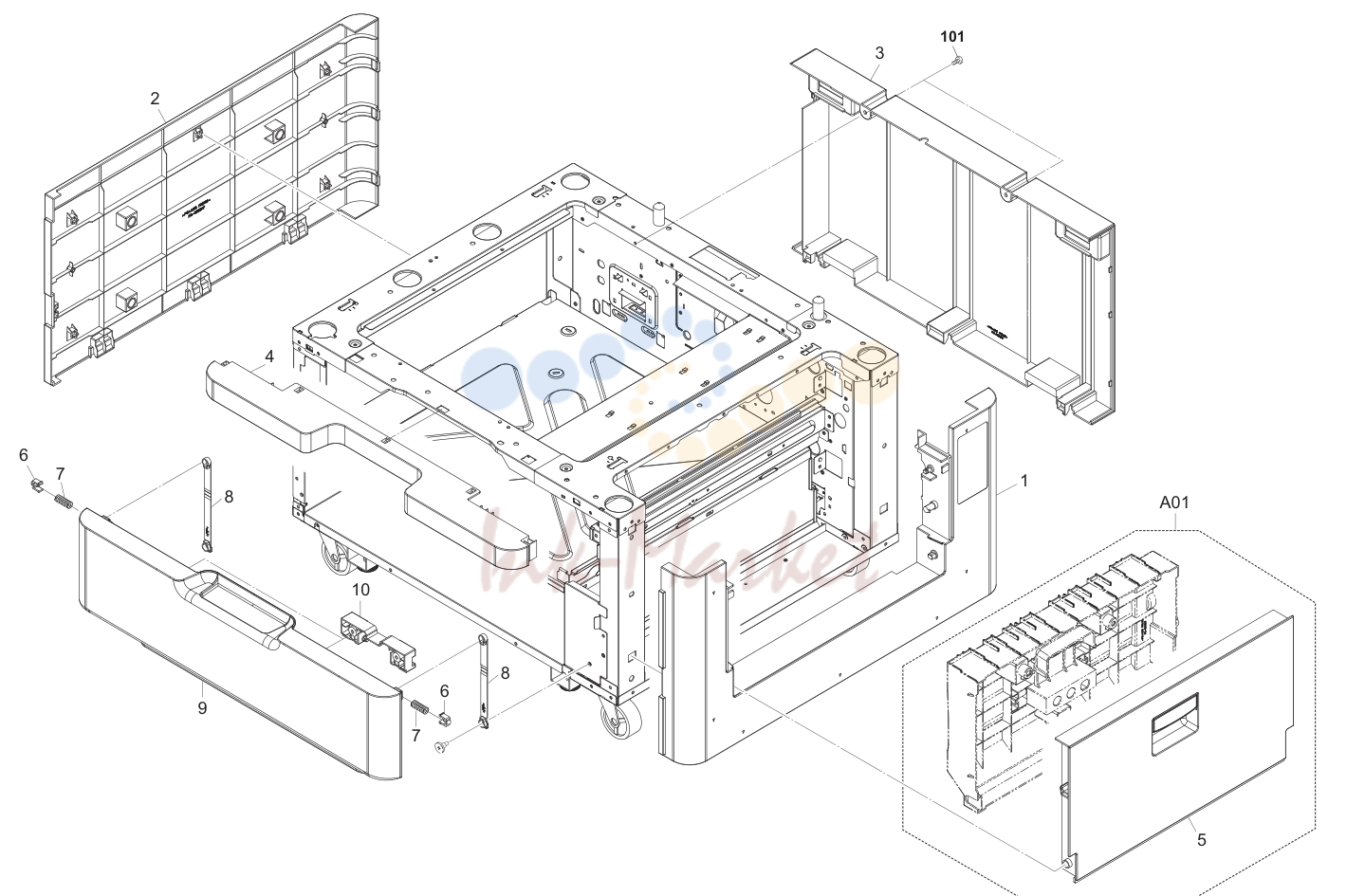

22. Covers 3NP

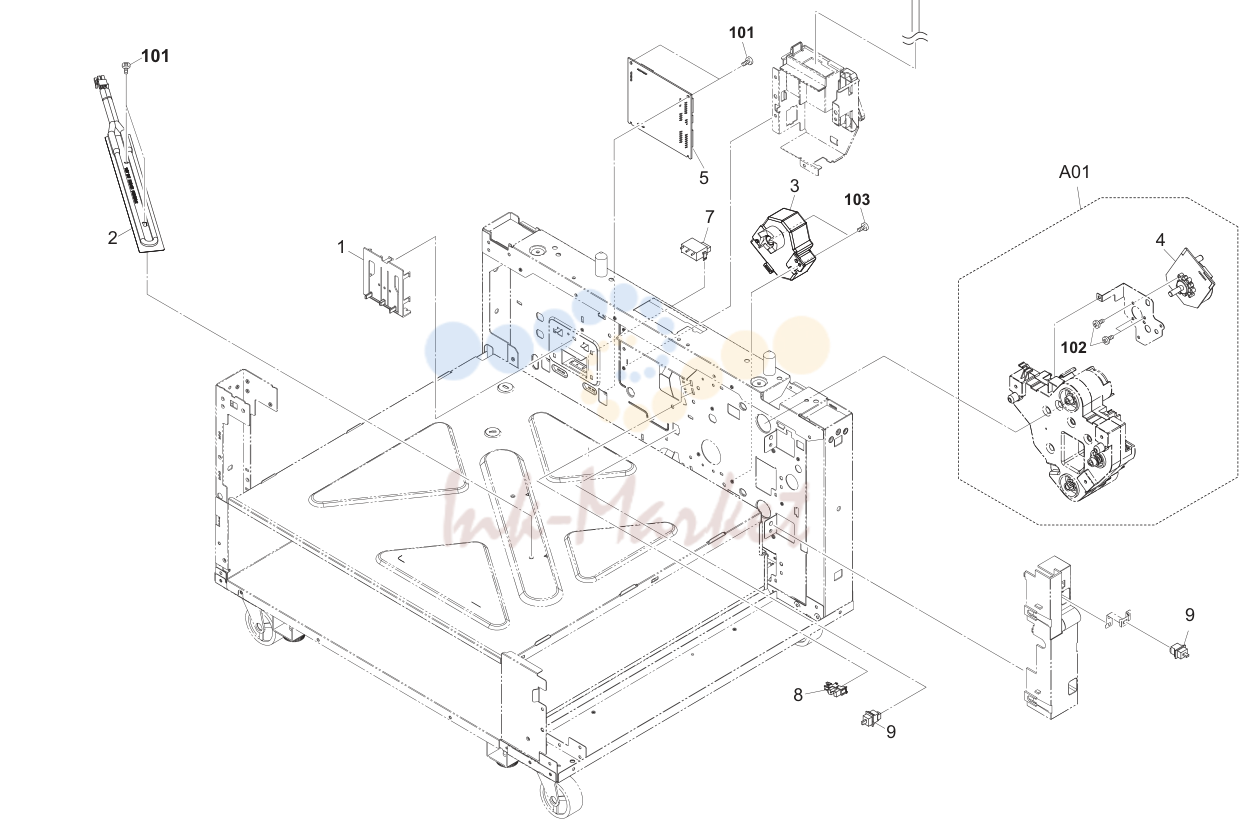

23. Paper Feed Section 1 3NP

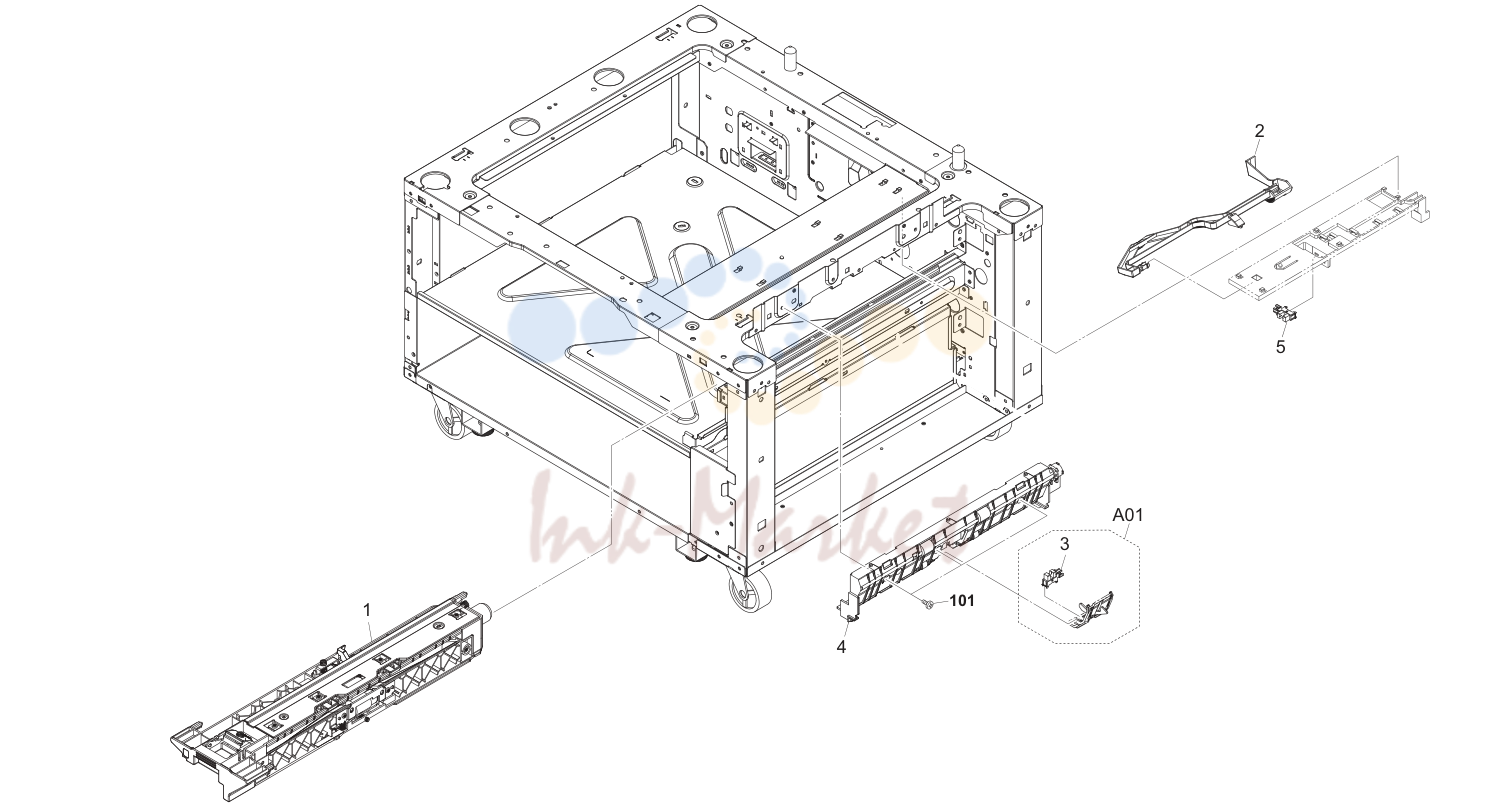

24. Paper Feed Section 2 3NP

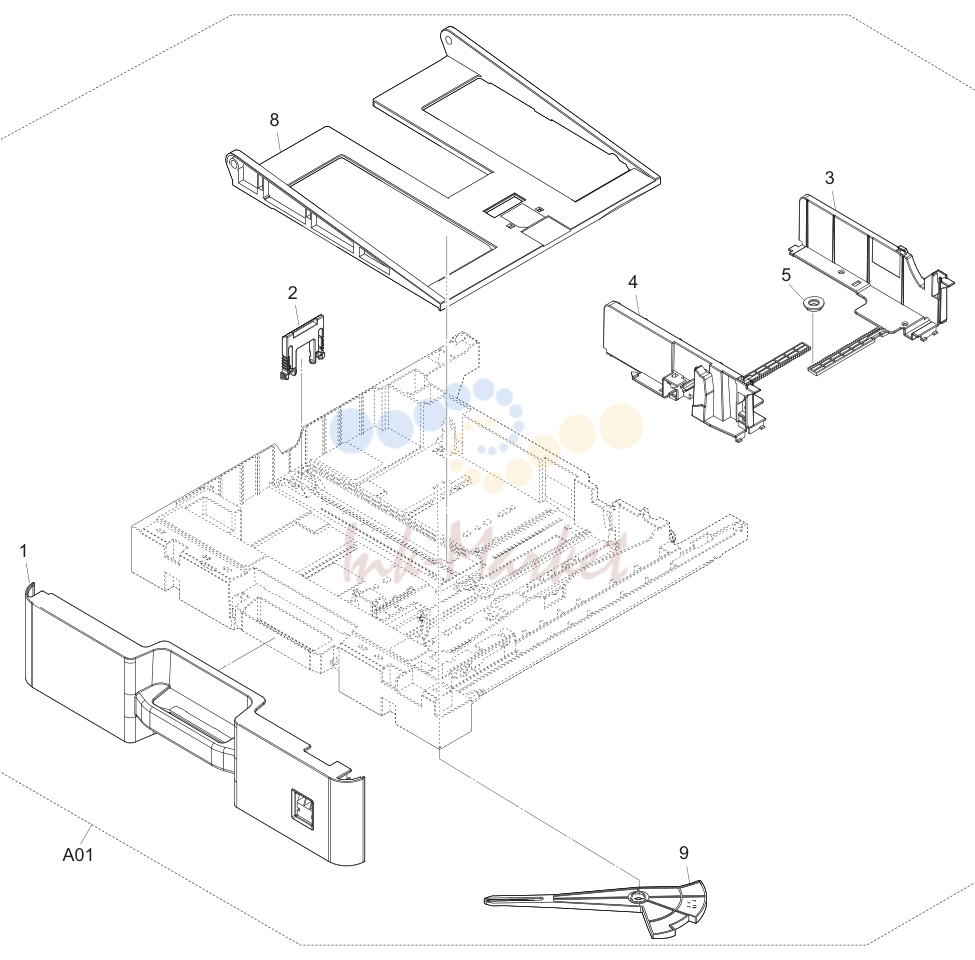

25. Paper Cassette 3NP-2

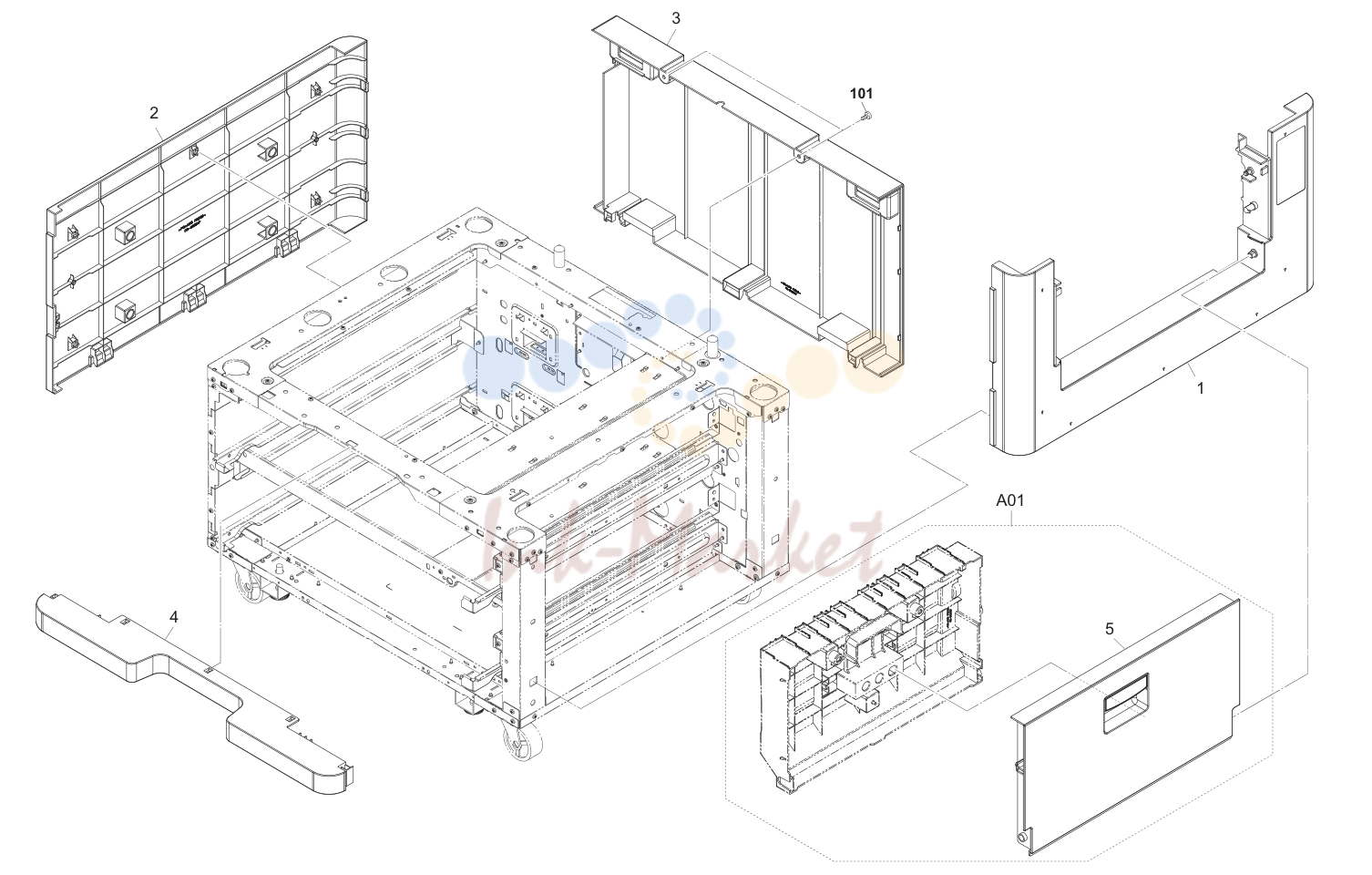

26. Covers 3NN

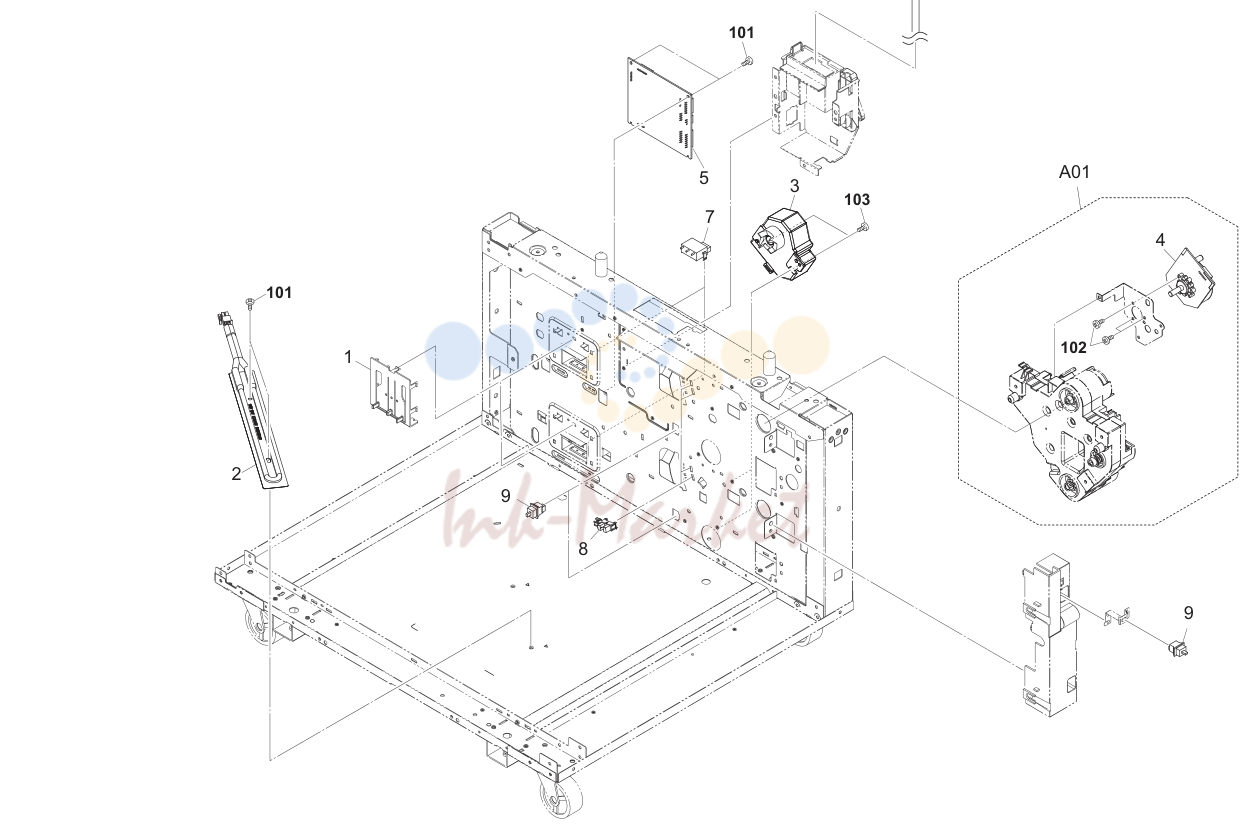

27. Paper Feed Section 1 3NN

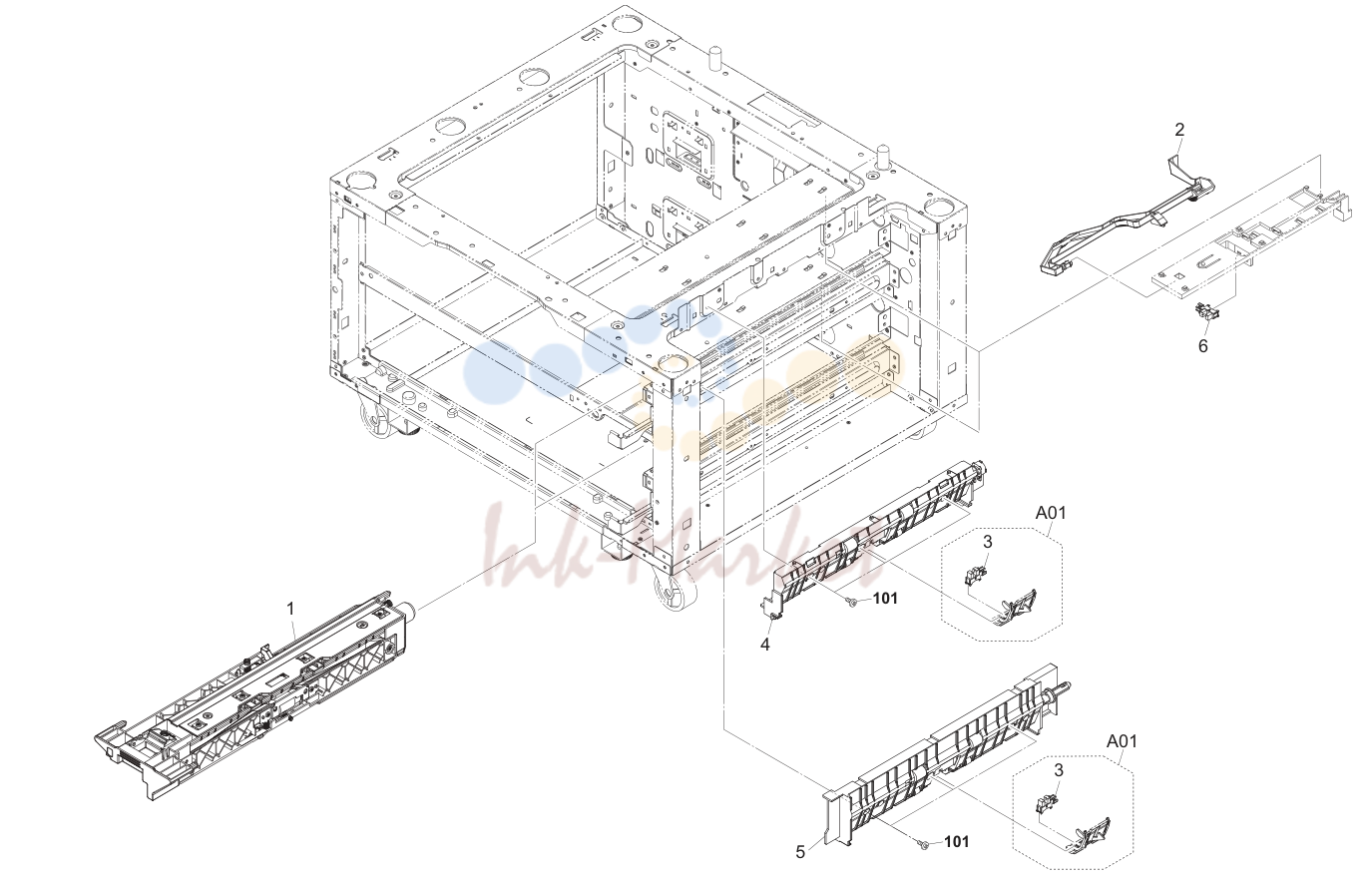

28. Paper Feed Section 2 3NN

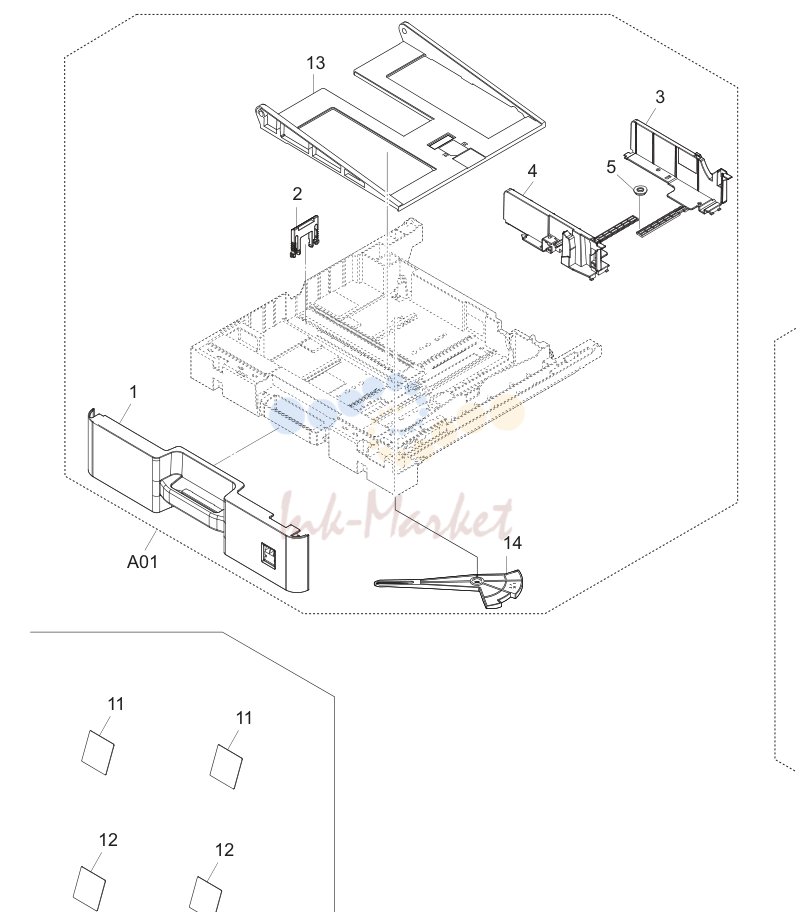

29. Paper Cassette 3NN-2

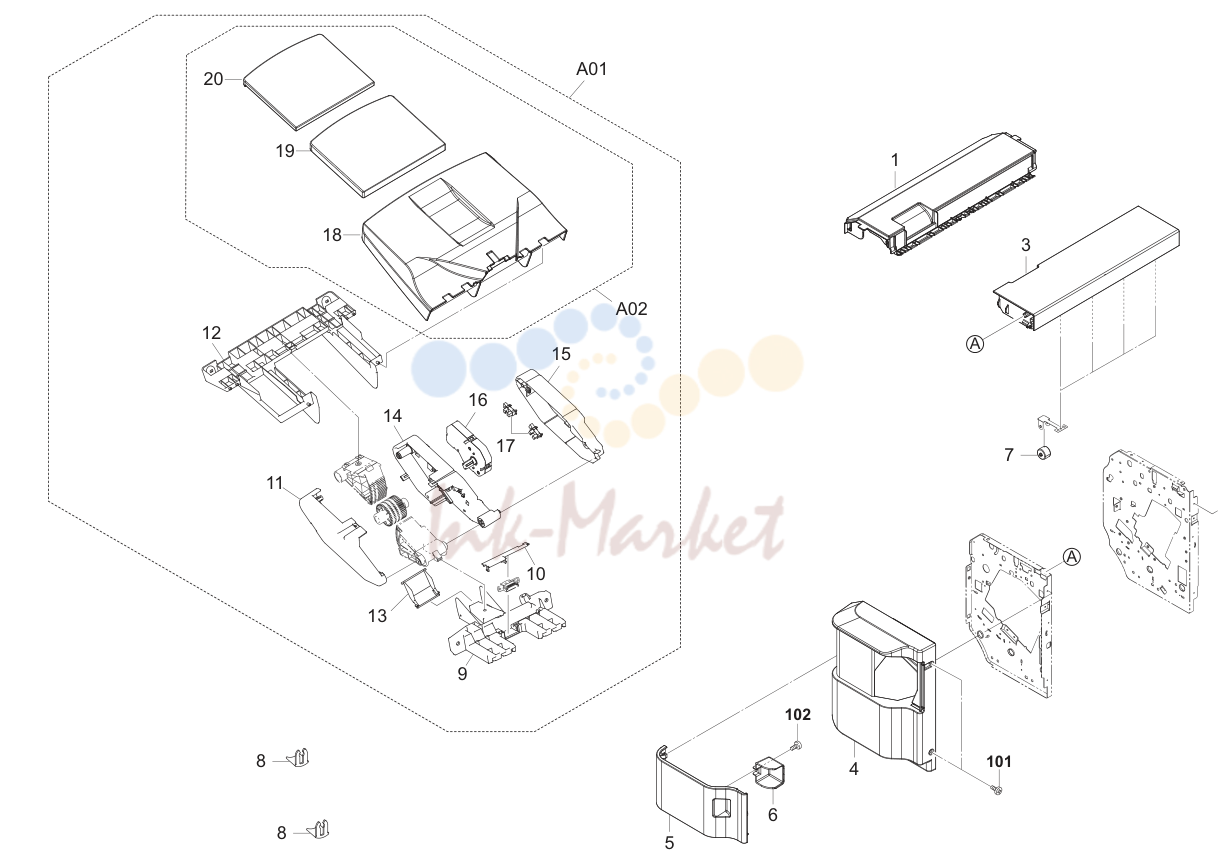

30. Covers 5JS

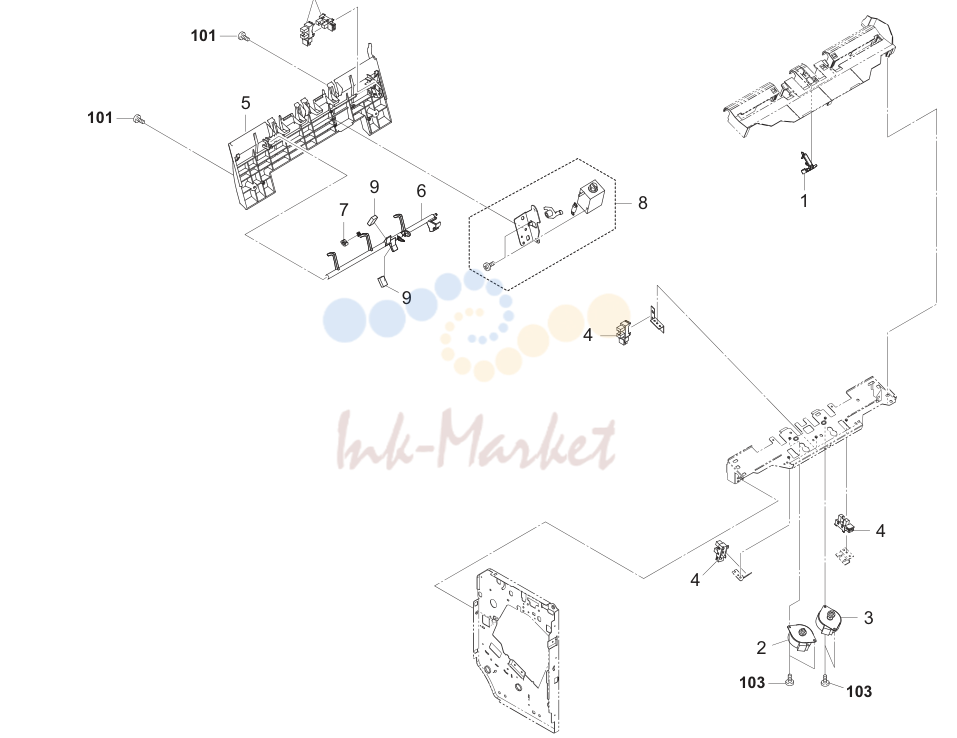

31. Paper Feed Section 1 5JS

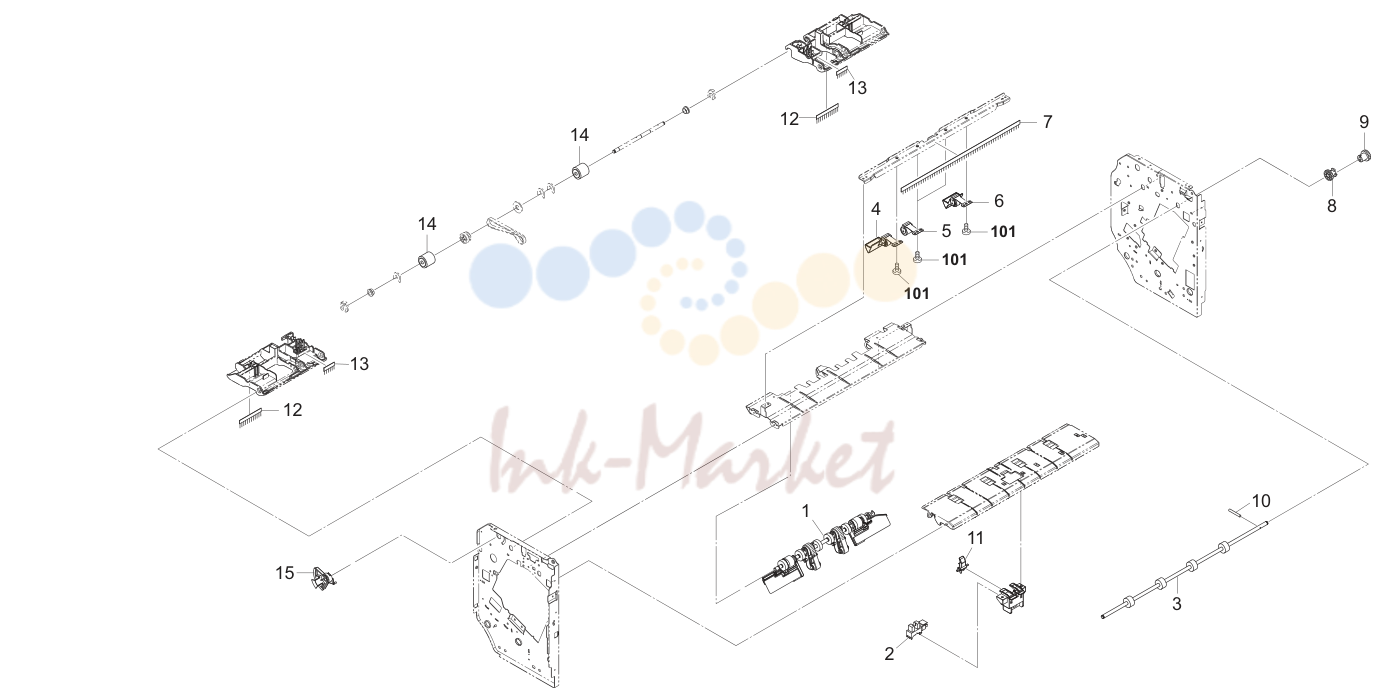

32. Paper Feed Section 2 5JS

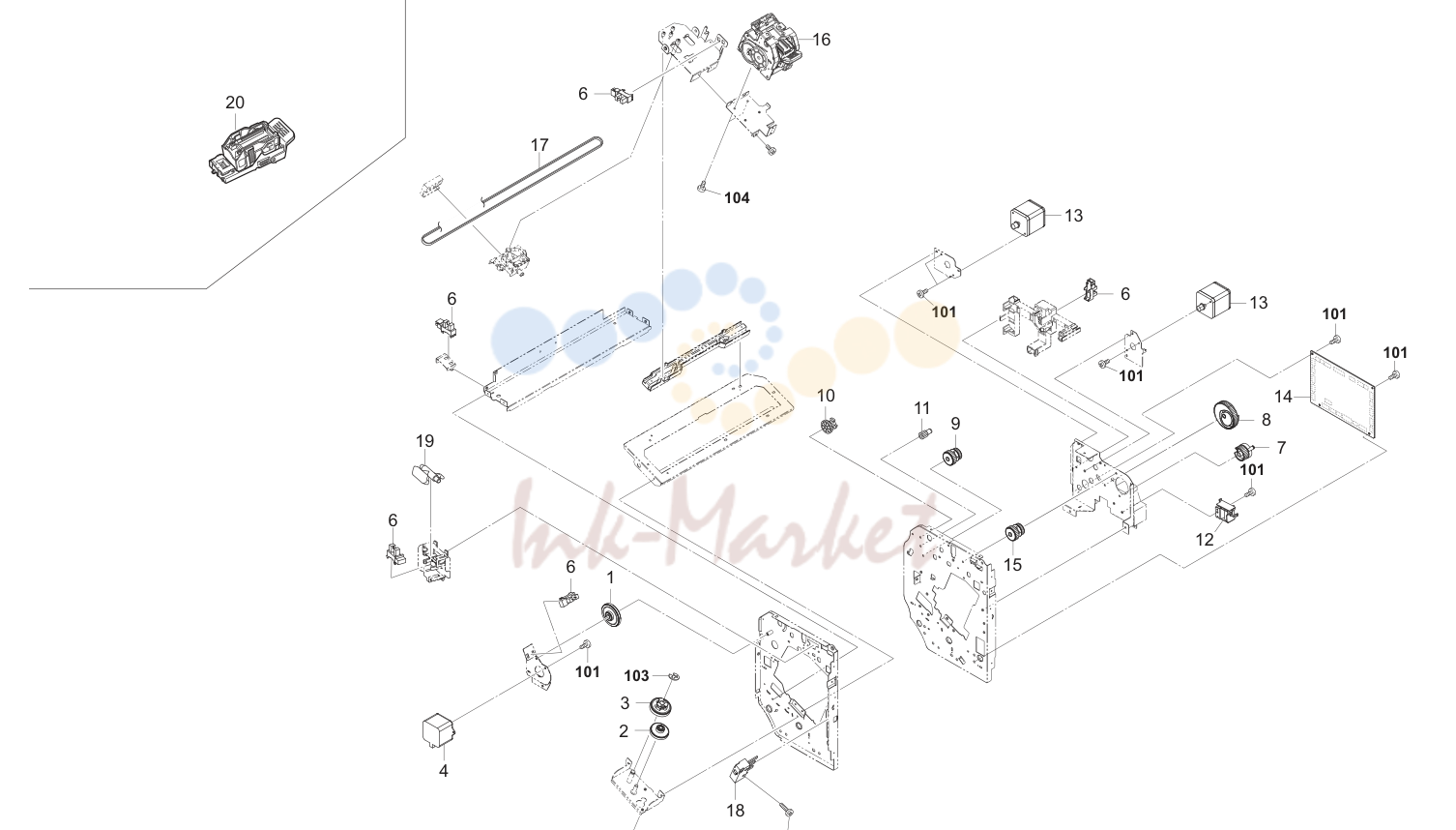

33. Drive Section & Electrical Components 5JS

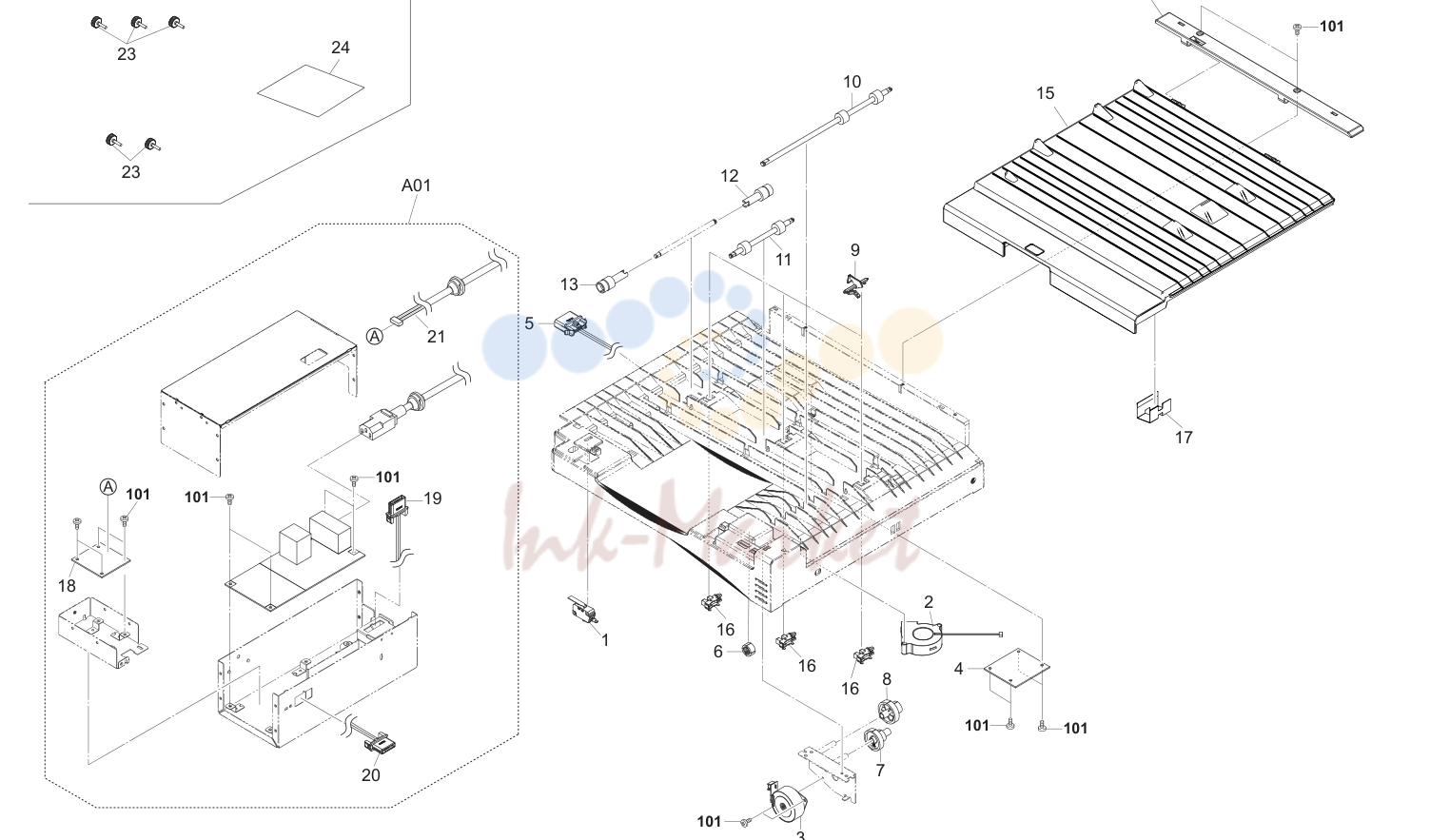

34. AK-470 3NS-1

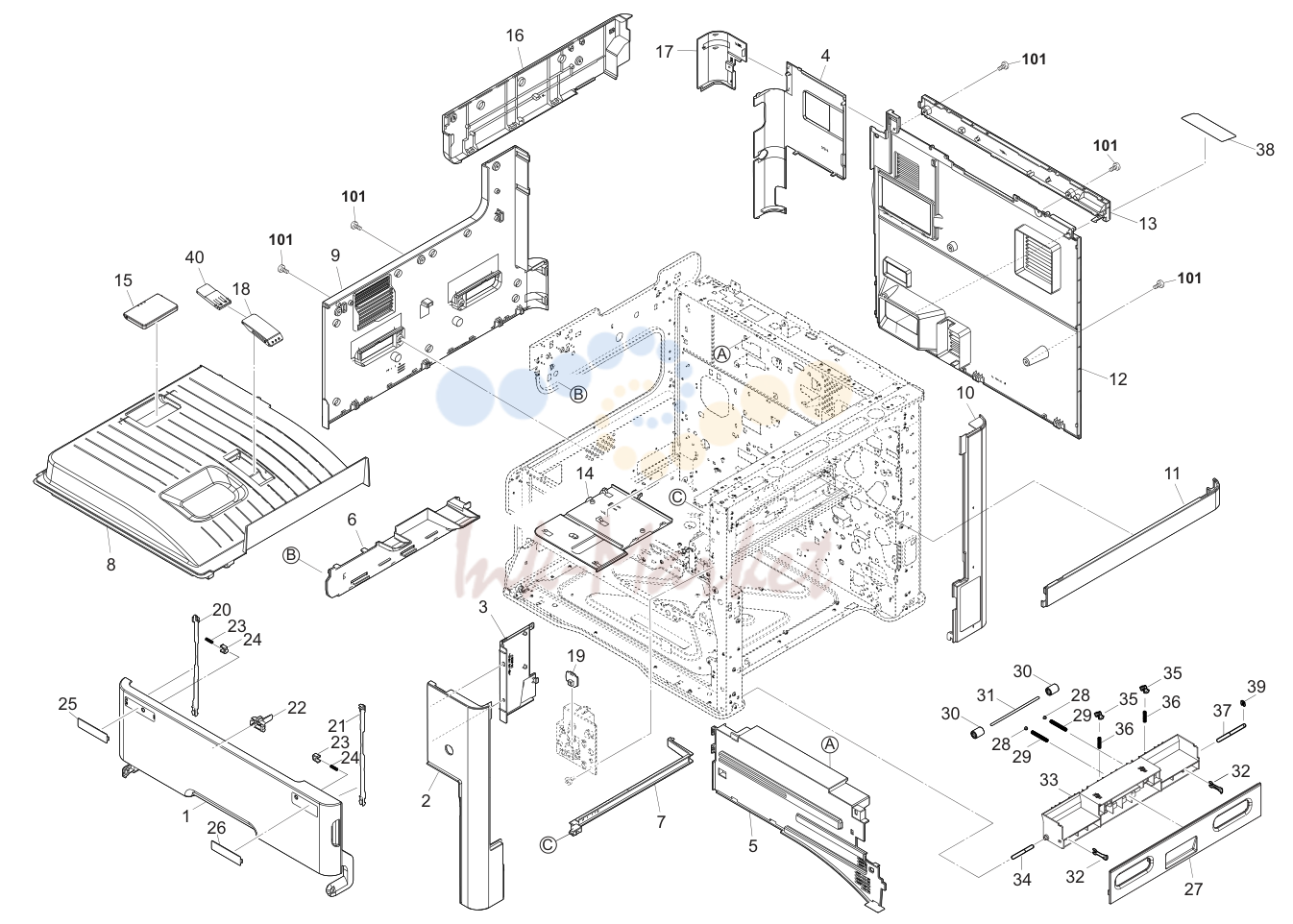

1. Covers

№	Артикул	Альт. артикул	Описание
1	302P104060 ✓ в наличии	2P104060	COVER FRONT
2	302P104020 запросить цену →	2P104020	COVER FRONT TOP
3	302P104080 запросить цену →	2P104080	COVER EXIT FRONT
4	302P104140 запросить цену →	2P104140	LID CONTROLLER BOX
5	302P104070 запросить цену →	2P104070	COVER EXIT REAR
6	302P104200 запросить цену →	2P104200	COVER TRAY LEFT
7	302P104150 запросить цену →	2P104150	COVER EXIT TOP
8	302P104090 запросить цену →	2P104090	COVER TRAY
9	302P104010 запросить цену →	2P104010	COVER LEFT LOW
10	302K304060 запросить цену →	2K304060	COVER RIGHT REAR
11	302P104100 запросить цену →	2P104100	COVER RIGHT MIDDLE
12	302P104120 запросить цену →	2P104120	COVER REAR
13	302P104130 запросить цену →	2P104130	COVER REAR TOP
14	302P104210 запросить цену →	2P104210	COVER EXIT FRONT UPPER 32ppm
14	302P204020 запросить цену →	2P204020	COVER EXIT FRONT UPPER 25ppm
15	302P104240 запросить цену →	2P104240	STOPPER PAPER
16	302P104180 запросить цену →	2P104180	COVER LEFT MIDDLE
17	302P104190 запросить цену →	2P104190	LID CONTROLLER BOX TOP
18	302P104330 запросить цену →	2P104330	HOLDER STOPPER PAPER
19	302NG94300 ✓ в наличии	2NG94300	PARTS PWB SWITCH ASSY SP
20	302K304320 ✓ в наличии	2K304320	STRAP COVER FRONT L
21	302K304230 ✓ в наличии	2K304230	STRAP COVER FRONT R
22	302H004652 ✓ в наличии	2H004652	HOLDER SWITCH
23	302FB17700 запросить цену →	2FB17700	SPRING BYPASS TEBLE
24	2FB07330 ✓ в наличии	2FB07330	STOPPER BYPASS TABLE
25	302DY04091 запросить цену →	2DY04091	EMBLEM KC 1SG 70 W
26	302P134020 запросить цену →	2P134020	LABEL EMBLEM M4132 32ppm
26	302P234020 запросить цену →	2P234020	LABEL EMBLEM M4125 25ppm
26	302P234010 запросить цену →	2P234010	LABEL EMBLEM 2510 25ppm
27	302K304070 ✓ в наличии	2K304070	COVER RIGHT LOW
28	2FM04150 ✓ в наличии	2FM04150	CAP SPRING /B-11 ENCLOSURE A4
29	303NN24180 запросить цену →	3NN24180	SPRING FEED LOW
30	3HY07120 ✓ в наличии	3HY07120	PULLEY 15 DUPLEX
31	302BG06152 запросить цену →	2BG06152	SHAFT FEED B
32	302H024510 запросить цену →	2H024510	STOPPER SHUTTER
33	302K306320 ✓ в наличии	2K306320	GUIDE COVER INNER
34	302K306330 запросить цену →	2K306330	SHAFT INNER ROLLER F
35	302K306340 запросить цену →	2K306340	STOPPER INNER GUIDE
36	302K306350 запросить цену →	2K306350	SPRING INNER GUIDE
37	302K306380 запросить цену →	2K306380	SHAFT INNER ROLLER R
38	302P134050 запросить цену →	2P134050	LABEL DEHUMIDIFIER SWITCH US 32ppm
38	302P134060 запросить цену →	2P134060	LABEL DEHUMIDIFIER SWITCH NL KR 32ppm
38	302P234030 запросить цену →	2P234030	LABEL DEHUMIDIFIER SWITCH 25ppm
39	5MVX111DN003 ✓ в наличии	111DN003	RING STOPPER /A-49 FEED A4
40	302P104340 запросить цену →	2P104340	STOPPER PAPER C
101	7BB782308H запросить цену →	BB111300	+TP-FLAT T.T S SCREW 3X8 SR(BLACK)

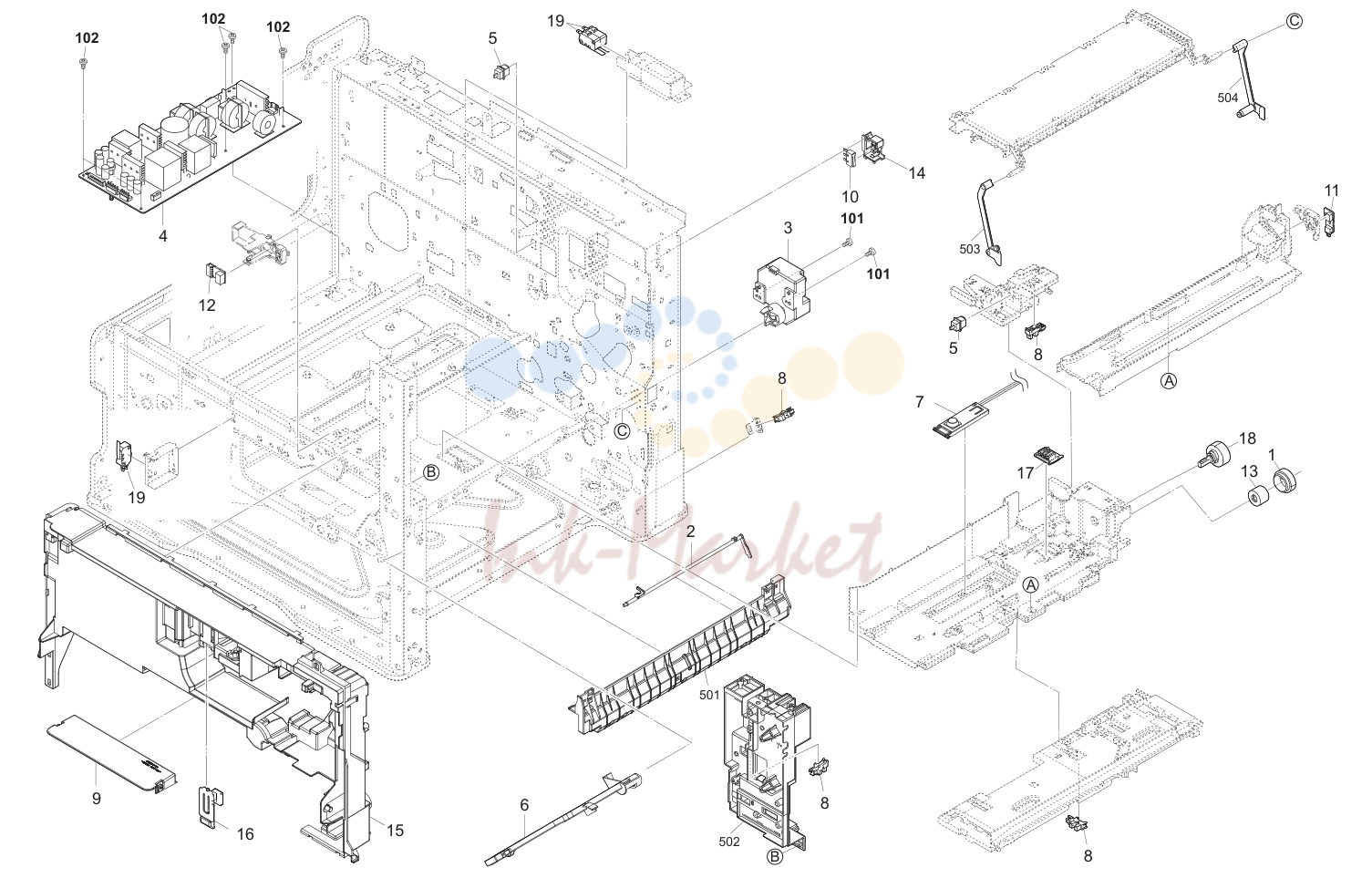

2. Frames

№	Артикул	Альт. артикул	Описание
1	302K394280 ✓ в наличии	2K394280	PARTS GEAR CONTAINER Z35R SP
2	302K302831 ✓ в наличии	2K302831	ACTUATOR DECK FEED
3	302K394190 ✓ в наличии	2K394190	PARTS MOTOR LIFT ASSY SP
4	302P194250 запросить цену →	2P194250	PARTS UNIT LOW VOLTAGE 100V SP
4	302P194240 ✓ в наличии	2P194240	PARTS UNIT LOW VOLTAGE 200V SP
5			7SP01000001+H01 SP044290 SW.PUSH
6	302K302811 ✓ в наличии	2K302811	ACTUATOR PAPER EMPTY
7	302KK94070 ✓ в наличии	2KK94070	PARTS CONT SENSOR ASSY SP
8	7NXGP1S173LCH01 ✓ в наличии	NX116910	SENSOR OPT.
9	302K304080 запросить цену →	2K304080	COVER INNER LOW
10			7SM010205+++H01 SM147320 SW.MICRO
11	302P194210 ✓ в наличии	2P194210	PARTS PWB DEVE CONNECT ASSY SP
12	302K394080 ✓ в наличии	2K394080	PARTS PWB DRUM CONNECT ASSY SP
13	302MW31010 ✓ в наличии	2MW31010	TORQUE LIMITER
14	302K302940 запросить цену →	2K302940	MOUNT RIGHT INTERLOCK
15	302K304221 ✓ в наличии	2K304221	COVER INNER FRONT
16	302K304280 запросить цену →	2K304280	STOPPER CONTAINER
17	302P194190 ✓ в наличии	2P194190	PARTS PWB CONTAINER CONNECT ASSY SP
18	302P102180 ✓ в наличии	2P102180	GEAR CONTAINER Z35R
19	303J945030 ✓ в наличии	3J945030	SWITCH INTERLOCK
20	2FB27160 ✓ в наличии	2FB27160	INTER LOCK SWITCH
101	7BB700312H запросить цену →	BB106820	+BIND T.T S SCREW 3X12 SR
102	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

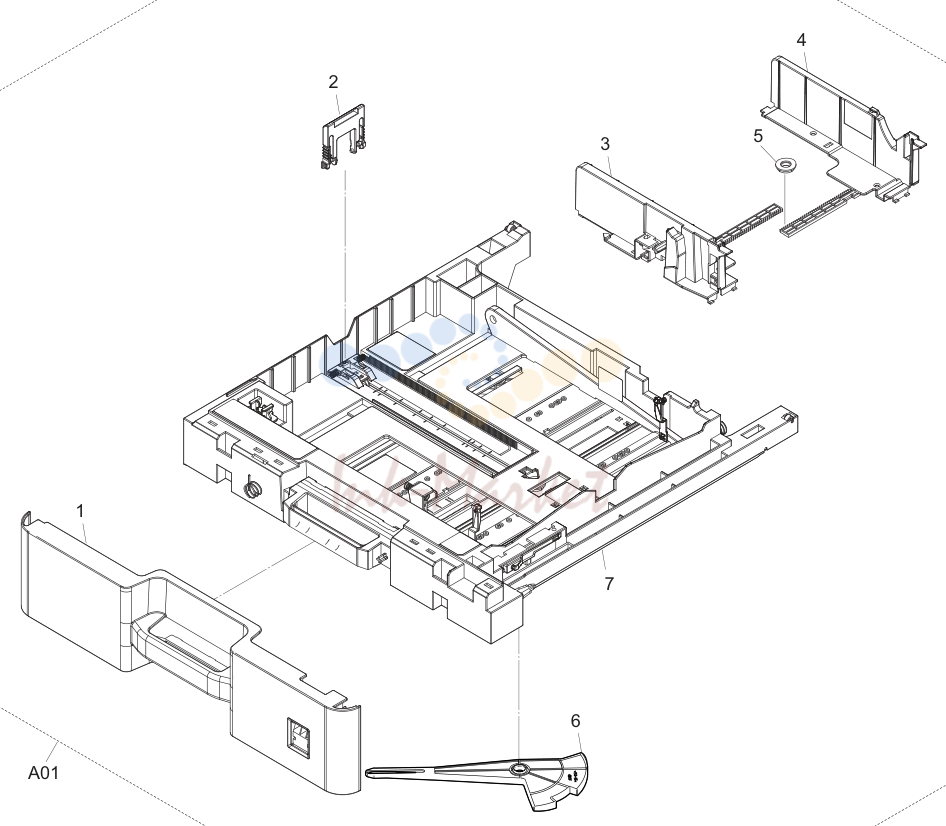

3. Paper Cassette

№	Артикул	Альт. артикул	Описание
1			•302K309080 2K309080 COVER CASSETTE
2			•302K309270 2K309270 CURSOR END
3			•302K309130 2K309130 CURSOR CASSETTE FRONT
4			•302K309120 2K309120 CURSOR CASSETTE REAR
5			•302K394380 2K394380 PARTS GEAR Z18 SP
6			•302K309041 2K309041 ARM SIZE DETECTION
7			•302K309021 2K309021 BASE CASSETTE
8	302K334090 запросить цену →	2K334090	SHEET CASSETTE C
8	302K334100 запросить цену →	2K334100	SHEET CASSETTE I

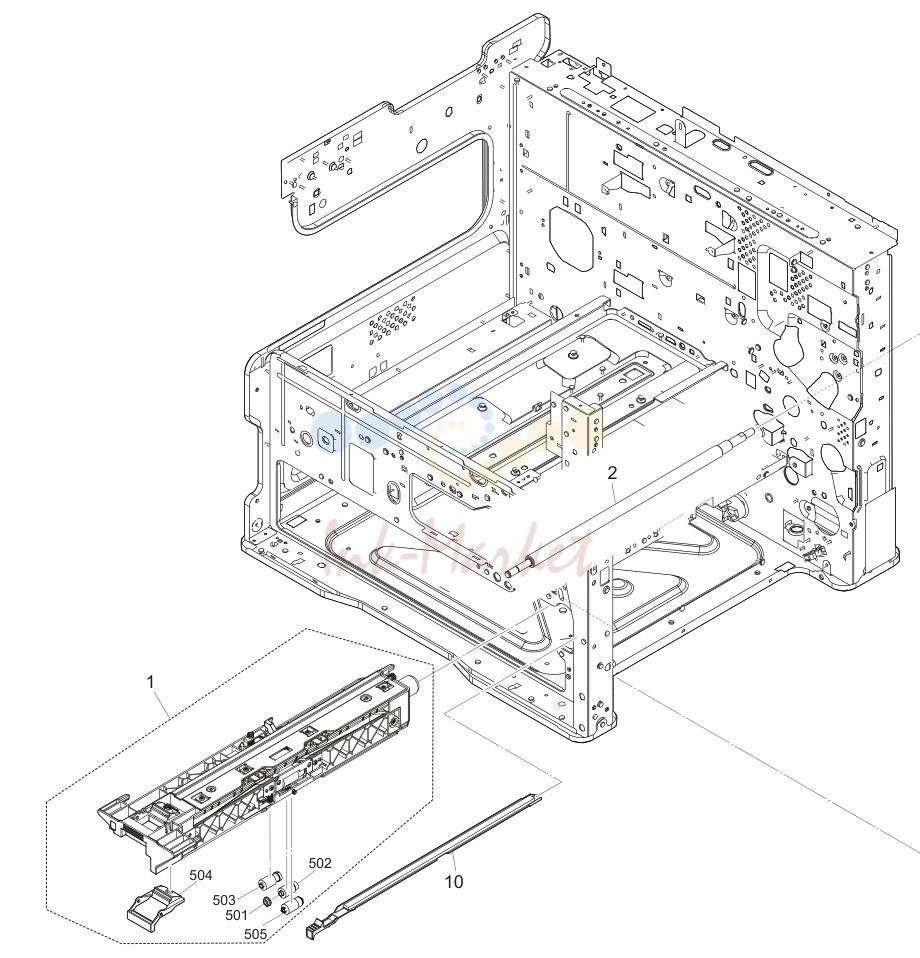

4. Paper Feed Section

№	Артикул	Альт. артикул	Описание
1	302K394480 ✓ в наличии	2K394480	PRIMARY FEED UNIT
2	302K394230 ✓ в наличии	2K394230	PARTS ROLLER REGIST LEFT SP
3	302K394310 ✓ в наличии	2K394310	PARTS GEAR REGIST Z28L-Z18L SP
4			•302K308020 2K308020 ACTUATOR MPF
5			•7NXGP1S173LCH01 NX116910 SENSOR OPT.
6			•302K394320 2K394320 PARTS GEAR MPF Z28 SP
7			•302K308080 2K308080 SHAFT MPF
8			••302K394460 2K394460 MPF ROLLER service only
9			••302P194090 2P194090 SEPARATION PAD service only
10	302K394450 ✓ в наличии	2K394450	REGIST CLEANER

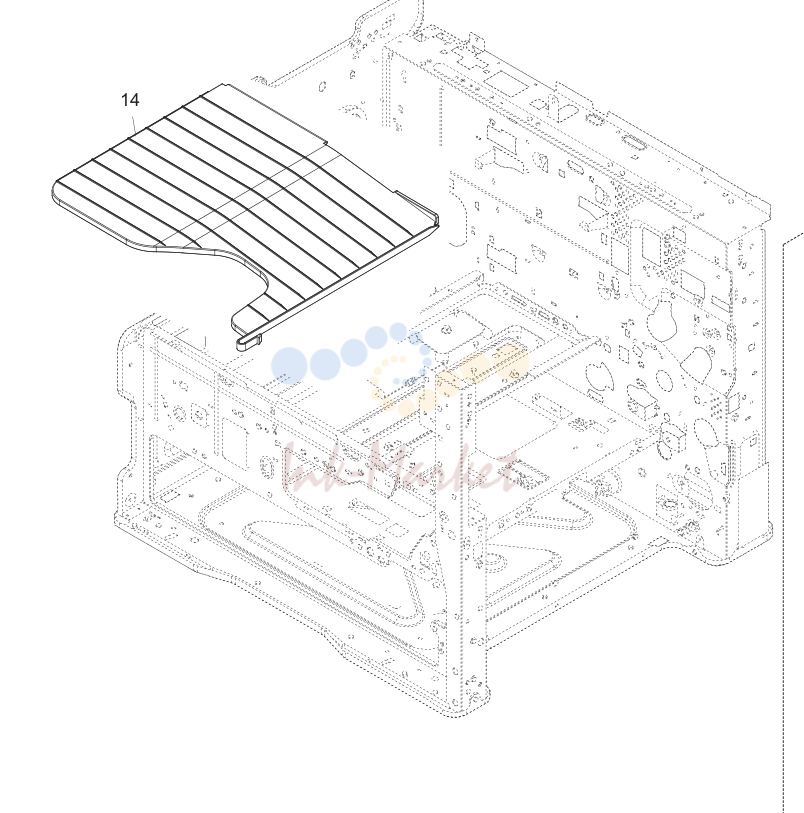

5. Exit Section

№	Артикул	Альт. артикул	Описание
1			•302F944090 2F944090 SOLENOID ASSY
2			•302HN44100 2HN44100 MOTOR REVERSE
3			•302K394240 2K394240 PARTS ROLLER EXIT SP
4			•302NL28060 2NL28060 ACTUATOR EXIT OVERFLOW
5			•302K328070 2K328070 ACTUATOR EXIT UPPER SWITCH
6			•302K394340 2K394340 PARTS GEAR Z74R-Z22S EXIT SP
7			•302K394350 2K394350 PARTS GEAR Z22S EXIT SP
8			•302K394360 2K394360 PARTS GEAR Z25S EXIT INPUT SP
9			•2FM04150 2FM04150 CAP SPRING /B-11 ENCLOSURE A4
10			•7NXGP1S173LCH01 NX116910 SENSOR OPT.
11			•302RH28040 2RH28040 ARM ACTUATOR EXIT
12			•302K328181 2K328181 LID EXIT EMPTY SWITCH
13			•302RH28030 2RH28030 GUIDE CHANGE
14	302K328300 ✓ в наличии	2K328300	TRAY EJECT
101	7BB000303H запросить цену →	BB107000	+BIND M SCREW 3X3
102	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
103	7BB702308H запросить цену →	BB107060	+TP-FLAT T.T S SCREW 3X8 SR

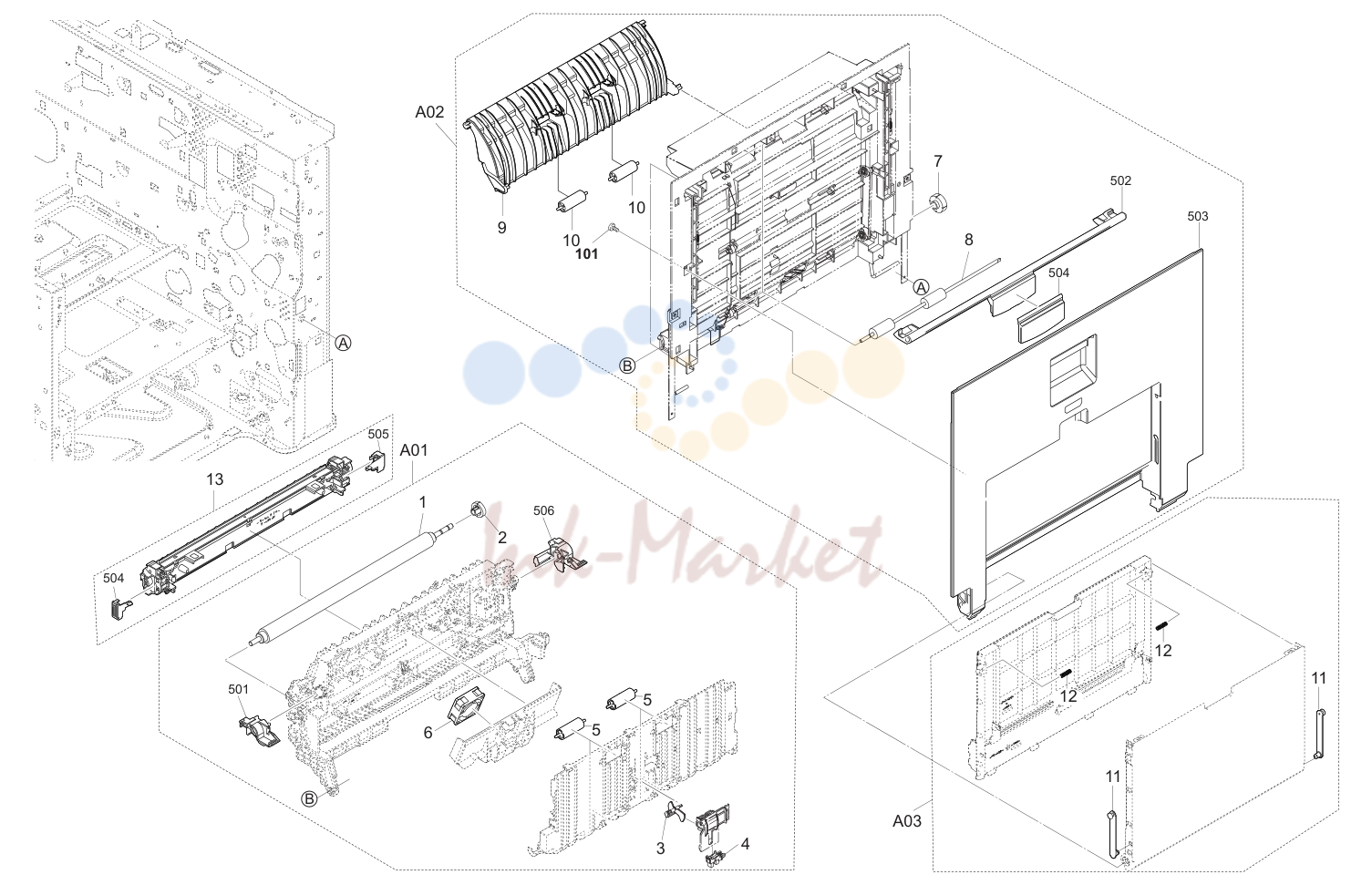

6. Paper Conveying Section

№	Артикул	Альт. артикул	Описание
1			•302K394220 2K394220 PARTS ROLLER REGIST RIGHT SP
2			•302K394330 2K394330 PARTS GEAR REGIST Z24R SP
3			•302K329040 2K329040 ACTUATOR DU
4			•7NXGP1S173LCH01 NX116910 SENSOR OPT.
5			•302K329020 2K329020 PULLEY DU
6			•302HG44120 2HG44120 FAN MOTOR PS40
7			•302K394400 2K394400 PARTS GEAR DU Z27L SP
8			•302K394250 2K394250 PARTS ROLLER DU SP
9			•302RH29010 2RH29010 GUIDE EXIT RIGHT
10			•302K329020 2K329020 PULLEY DU
11			•302K308460 2K308460 STRAP LINK MPF
12			•302FB17700 2FB17700 SPRING BYPASS TEBLE
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

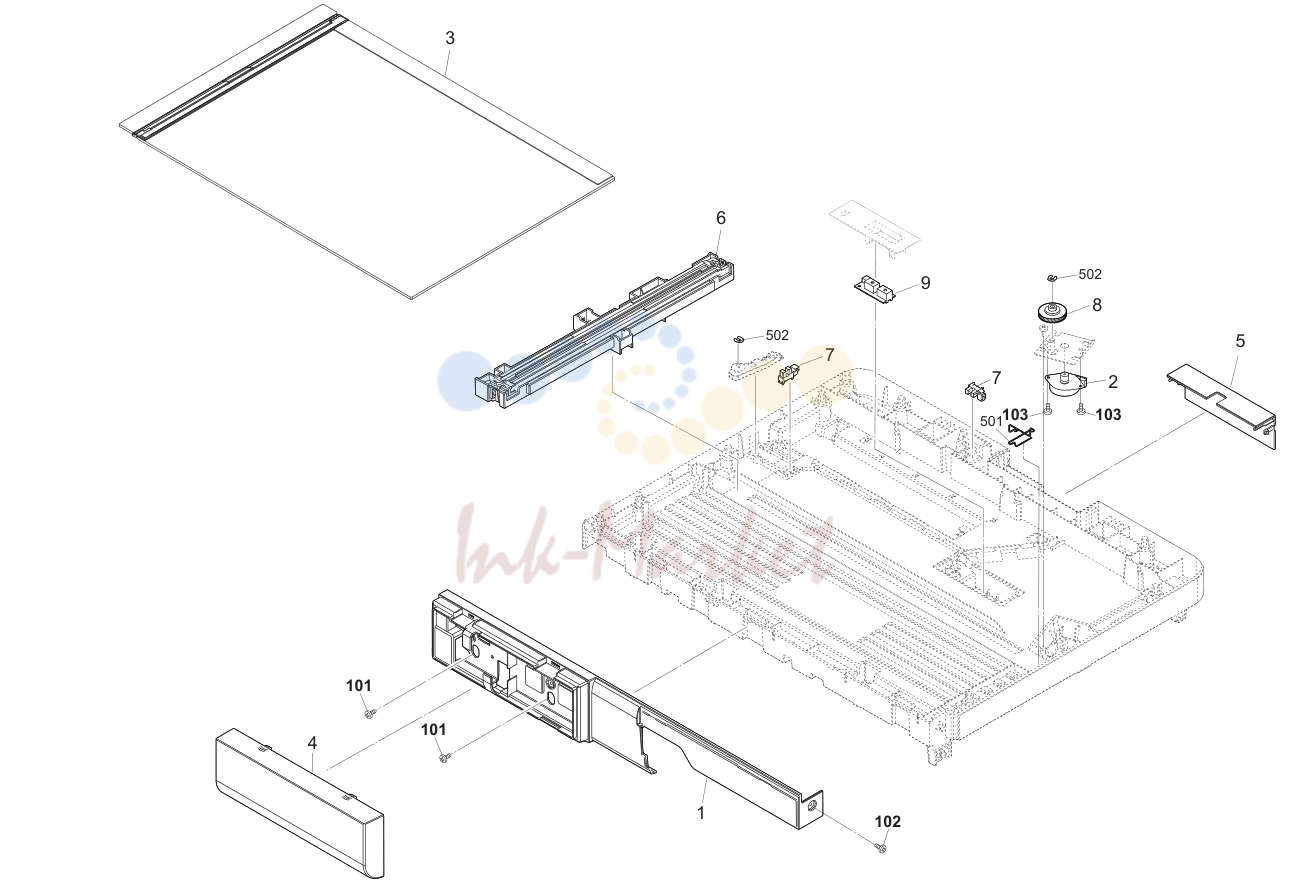

7. Scanner Section(25ppm)

№	Артикул	Альт. артикул	Описание
1	302P204010 ✓ в наличии	2P204010	COVER ISU FRONT
2	302NG94211 ✓ в наличии	2NG94211	PARTS MOTOR ISU SP
3	302P294070 ✓ в наличии	2P294070	PARTS CONTACT-GLASS ASSY SP
4	302P104170 ✓ в наличии	2P104170	COVER CARD-READER
5	302P117120 запросить цену →	2P117120	COVER DP CONNECTOR
6	302P293010 ✓ в наличии	2P293010	PARTS CIS ASSY SP
7	303M894260 ✓ в наличии	3M894260	PARTS SENSOR OPT SP
8	302NG17070 ✓ в наличии	2NG17070	GEAR P21-Z62R
9	302ND94800 ✓ в наличии	2ND94800	PARTS SENSOR OPT SP
101	7BB782308H запросить цену →	BB111300	+TP-FLAT T.T S SCREW 3X8 SR(BLACK)
102	7BB282308H запросить цену →	BB111240	+TP-FLAT T.T P SCREW 3X8(BLACK)
103	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

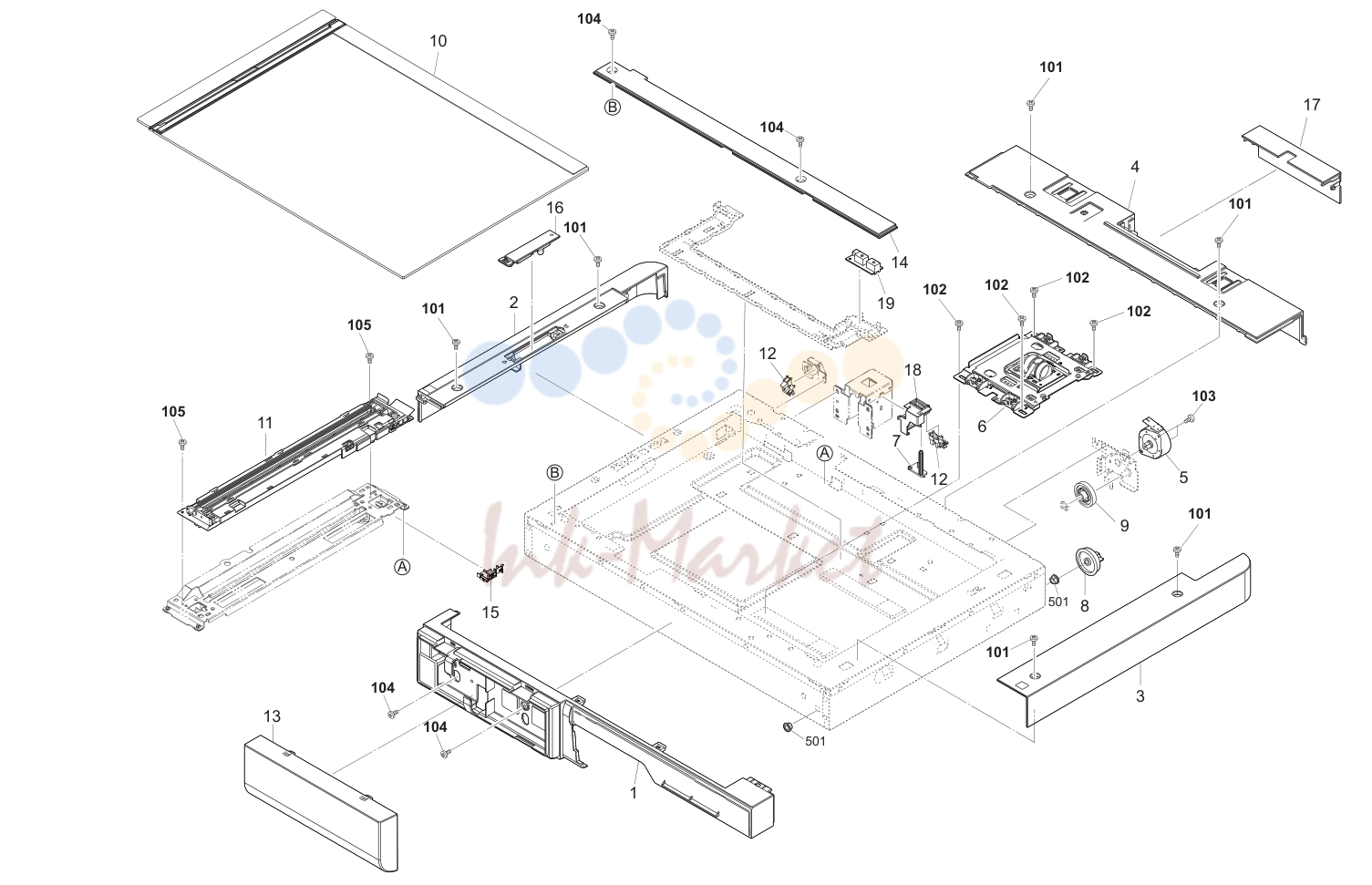

8. Scanner Section(32ppm)

№	Артикул	Альт. артикул	Описание
1	302P104110 запросить цену →	2P104110	COVER ISU FRONT
2	302P104040 ✓ в наличии	2P104040	COVER ISU LEFT
3	302P104030 ✓ в наличии	2P104030	COVER ISU RIGHT
4	302P104050 запросить цену →	2P104050	COVER ISU REAR
5	302HN44100 ✓ в наличии	2HN44100	MOTOR REVERSE
6	302P193120 ✓ в наличии	2P193120	PARTS ISU SP
7	302K317250 ✓ в наличии	2K317250	SWITCH RELEASE
8	302RH17060 ✓ в наличии	2RH17060	GEAR P54
9	302K394370 ✓ в наличии	2K394370	PARTS GEAR Z18-Z63R SP
10	302P194050 ✓ в наличии	2P194050	PARTS CONTACT-GLASS ASSY(C) SP
10	302P194060 запросить цену →	2P194060	PARTS CONTACT-GLASS ASSY(I) SP
11	302P193110 ✓ в наличии	2P193110	PARTS MOUNT LED ASSY
12	7NXGP1S173LCH01 ✓ в наличии	NX116910	SENSOR OPT.
13	302P104170 ✓ в наличии	2P104170	COVER CARD-READER
14	302P104160 запросить цену →	2P104160	COVER ISU FRONT A
15	302V617080 запросить цену →	2V617080	GUIDE FFC LED
16	302P104220 ✓ в наличии	2P104220	COVER ISU LEFT SUB
17	302P117120 запросить цену →	2P117120	COVER DP CONNECTOR
18	302K317260 запросить цену →	2K317260	MOUNT RELEASE SWITCH
19	302ND94800 ✓ в наличии	2ND94800	PARTS SENSOR OPT SP
101	7BB702308H запросить цену →	BB107060	+TP-FLAT T.T S SCREW 3X8 SR
102	7BB606308H запросить цену →	BB105280	+PAN M SCREW WITH SW W 3X8 R
103	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
104	7BB782308H запросить цену →	BB111300	+TP-FLAT T.T S SCREW 3X8 SR(BLACK)
105	7BB100306H1 запросить цену →	BB105820	+BIND T.T S SCREW 3X6

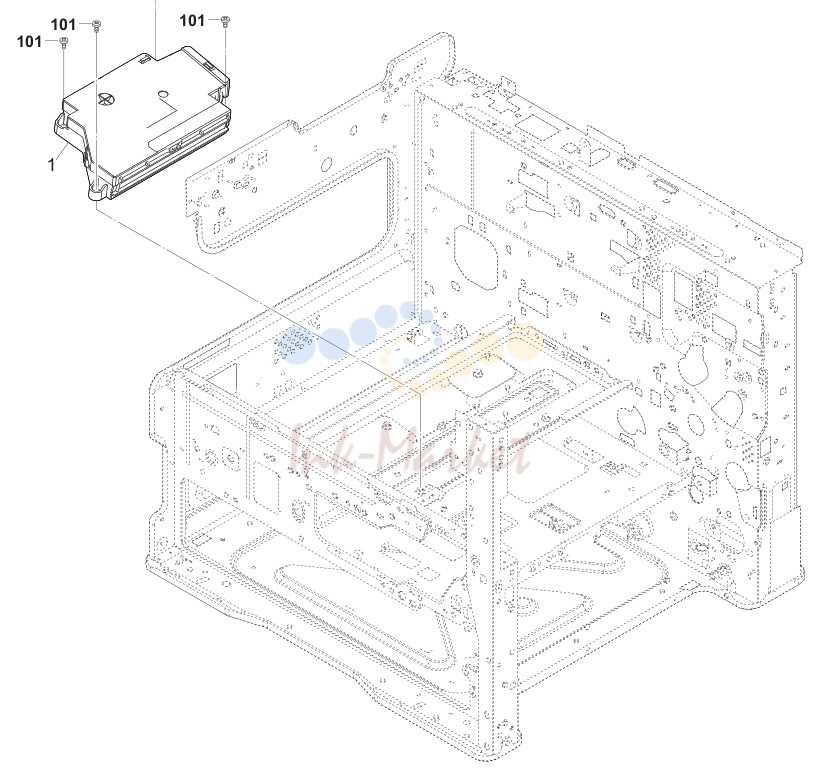

9. Laser Scanner Section

№	Артикул	Альт. артикул	Описание
1			•302LC94292 2LC94292 PARTS MOTOR-BL W10 SP
2			•302LC94463 2LC94463 PARTS MOTOR-BL W20 DRUM Z11 SP
3			•302KV44041 2KV44041 CLUTCH 50 Z35R
4			•302NG94200 2NG94200 PARTS CLUTCH 50 Z35R SP
5	302HN31030 ✓ в наличии	2HN31030	GEAR Z36L-Z20S
6	302P131030 ✓ в наличии	2P131030	GEAR Z43S-Z23S
7	302P131040 ✓ в наличии	2P131040	GEAR Z46S-Z13S
8	302P131020 ✓ в наличии	2P131020	GEAR Z35S-Z19S
9	302RV94180 ✓ в наличии	2RV94180	PARTS DC MOTOR ASSY SP
10	302HG44120 ✓ в наличии	2HG44120	FAN MOTOR PS40
11	302R694190 ✓ в наличии	2R694190	PARTS PWB THERMISTOR ASSY SP
12	302NG94220 ✓ в наличии	2NG94220	PARTS FAN MOTOR SP
101	7BB700312H запросить цену →	BB106820	+BIND T.T S SCREW 3X12 SR
102	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

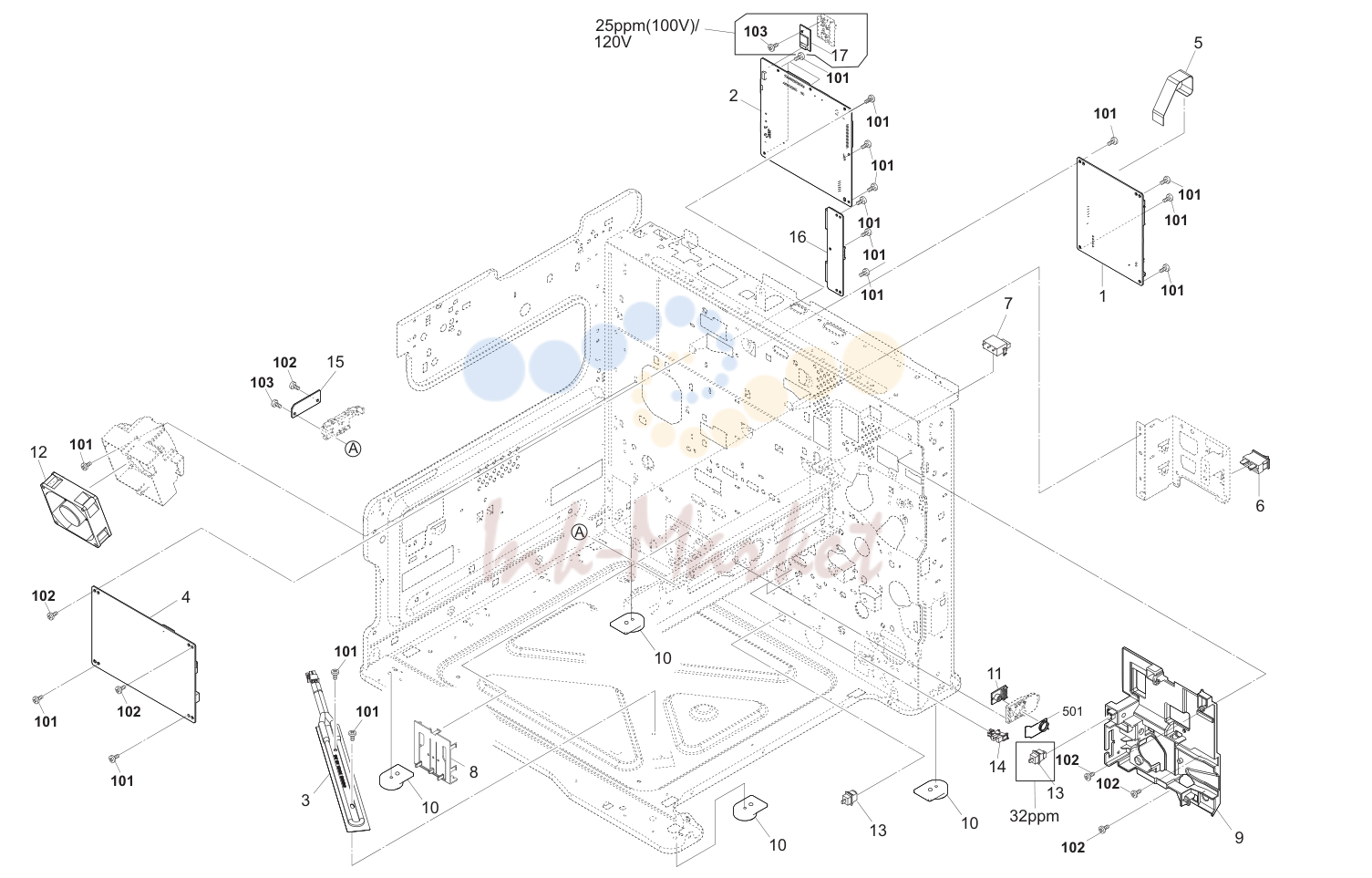

10. Electrical Components

№	Артикул	Альт. артикул	Описание
1	302P194170 ✓ в наличии	2P194170	PARTS PWB ENGINE ASSY SP
2	302P194140 запросить цену →	2P194140	PARTS PWB MAIN ASSY SP 32ppm
2	302P194150 ✓ в наличии	2P194150	PARTS PWB MAIN ASSY SP EU 32ppm
2	302P294030 ✓ в наличии	2P294030	PARTS PWB MAIN ASSY SP 25ppm
2	302P294040 ✓ в наличии	2P294040	PARTS PWB MAIN ASSY SP EU 25ppm
3	302RH44040 запросить цену →	2RH44040	HEATER DEHUMIDIFIER
3	302RH44030 запросить цену →	2RH44030	HEATER DEHUMIDIFIER
3	302RH44050 ✓ в наличии	2RH44050	HEATER DEHUMIDIFIER
4	302P194260 ✓ в наличии	2P194260	PARTS UNIT HIGH VOLTAGE SP
5	302K346370 запросить цену →	2K346370	FFC ENGINE-HVU
6			7SC010104+++H01 SC055490 SW.SEESAW
7			7SP03090001+H01 SP145850 SW.PUSH
8	302K309410 ✓ в наличии	2K309410	PLATE SIZE DETECTION
9	302P102280 запросить цену →	2P102280	FRAME REAR UPPER
10	302MV02190 запросить цену →	2MV02190	FOOT
11	302RH94110 ✓ в наличии	2RH94110	PARTS THERMOPILE ASSY SP
12	302NG94220 ✓ в наличии	2NG94220	PARTS FAN MOTOR SP
13			7SP01000001+H01 SP044290 SW.PUSH 32ppm
13			7SP01000001+H01 SP044290 SW.PUSH 25ppm
14	7NXGP1S173LCH01 ✓ в наличии	NX116910	SENSOR OPT.
15	302P194220 ✓ в наличии	2P194220	PARTS PWB ZENER ASSY SP
16	302P194200 ✓ в наличии	2P194200	PARTS PWB KUIO ASSY SP
17	302P194130 запросить цену →	2P194130	PARTS WIFI UNIT SP 25ppm(100V)/120V
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	7BB702308H запросить цену →	BB107060	+TP-FLAT T.T S SCREW 3X8 SR
103	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

11. Operation Section

№	Артикул	Альт. артикул	Описание
1	302P105020 ✓ в наличии	2P105020	COVER OPERATION LOW 32ppm
2			•302P194160 2P194160 PARTS PWB PANEL MAIN ASSY SP 32ppm
3			•302NM94121 2NM94121 PARTS TABLET OPERATION SP 32ppm
4			•302P105010 2P105010 COVER OPERATION 32ppm
5			•302P194230 2P194230 PARTS LCD OPERATION SP 32ppm
6	302P105040 ✓ в наличии	2P105040	COVER PANEL LEFT
7	302P105050 ✓ в наличии	2P105050	LID OPERATION LEFT
8	302P105120 ✓ в наличии	2P105120	LID OPERATION RIGHT
9	302P105030 ✓ в наличии	2P105030	COVER PANEL RIGHT
10	302P205020 запросить цену →	2P205020	COVER OPERATION LOW 25ppm
11			•302P294050 2P294050 PARTS PWB PANEL MAIN ASSY SP 25ppm
12			•302R494310 2R494310 PARTS TABLET OPERATION SP 25ppm
13			•302P205080 2P205080 COVER OPERATION J 25ppm
13			•302P205010 2P205010 COVER OPERATION 25ppm
14			•302P294060 2P294060 PARTS LCD OPERATION SP 25ppm
15	302P105040 ✓ в наличии	2P105040	COVER PANEL LEFT
16	302P105050 ✓ в наличии	2P105050	LID OPERATION LEFT
17	302P105120 ✓ в наличии	2P105120	LID OPERATION RIGHT
18	302P105030 ✓ в наличии	2P105030	COVER PANEL RIGHT
19	302P105530 запросить цену →	2P105530	SHEET OPERATION LEFT EN
19	302P105510 запросить цену →	2P105510	SHEET OPERATION LEFT JP 25ppm
20	302P105520 запросить цену →	2P105520	SHEET OPERATION RIGHT EN
20	302P105500 запросить цену →	2P105500	SHEET OPERATION RIGHT JP 25ppm
101	7BB702308H запросить цену →	BB107060	+TP-FLAT T.T S SCREW 3X8 SR
102	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

12. Wire Sections 1

№	Артикул	Альт. артикул	Описание
1			1 19 1 GND 6 6 2 2 GND Home position sensor
32			ppm model only Engin PWB M S T D C R E C _ A P _ I _ _ S R C R E E N E N M M T S 6 7 9 8 8 6 9 7 FFC 6 7 8 9 6 8 7 9 M T S D C R E C _ A P _ I _ _ S R C R E E N E N M M T S High volltage PWB
7			6 5 4 3 2 4 5 1 2 3 6 5 1 2 4 3 6 P E P P E E F H F F H H _ _ _ _ _ R _ S S C S S D E E L O I K T L Y L B V G G R U N _ N _ S D S D E E T L YC 3 2 1 4 7 3 2 4 1 (Not connected for E) (25 ppm model)
1			502 7 7 PF_PAUSE
2			4 3 5 1 1 1 1 9 8 1 2 0 1 1 1 9 8 1 2 0 3 3 . 2 G G 3 . 4 3 V N N V V 2 D D 2 3 _E F F T S S 3 H . R R G 3 P _ _ V N _ T T 2 D S A O _ D M E B A J B YC 1 2 3 4 5 13 5 1 2 3 4 5 4 3 7 6 6 5 4 3 7 F F T S S 3 H . R R G 3 P _ _ V N _ T T 2 D S A O _ D M E B A J B Thermopile
2			1 GND
4			GND 10 10 2 4 3 3 3.3V
1			1 Vout
1			AC_LIVE AC_LIVE 1 1 Cassette_H_LIVE LIVE 1 1 1 1 #250 #250 #250 #250
2			AC_NEUTRAL AC_NEUTRAL 5 5 Cassette_H_NEUTRAL YC4
32			ppm model only
1	302K346660 запросить цену →	2K346660	WIRE PF DRAWER
1	302K346470 запросить цену →	2K346470	WIRE PF DRAWER
2	302P146440 запросить цену →	2P146440	CONN.CORD ASSY SCANNER CCD 32ppm

13. Wire Sections 3

№	Артикул	Альт. артикул	Описание
1	302P146240 запросить цену →	2P146240	CONN.CORD ASSY MAIN-PANEL
2	302P146250 запросить цену →	2P146250	CONN.CORD ASSY FFC PANEL LEFT 32ppm
2	302P246030 запросить цену →	2P246030	CONN.CORD ASSY FFC PANEL LEFT 25ppm
3	302P146260 запросить цену →	2P146260	CONN.CORD ASSY FFC PANEL RIGHT 32ppm
3	302P246040 запросить цену →	2P246040	CONN.CORD ASSY FFC PANEL RIGHT 25ppm
4	302P146280 запросить цену →	2P146280	CONN.CORD ASSY NFC

14. Wire Sections 4

№	Артикул	Альт. артикул	Описание
3			3 . . 3 3 V V 2 2 _ _ E E 1 9 0 1 9 0 2 3 9 0 2 3 9 0 3 3 . . 3 3 V V 2 2 _ _ E E G G N N D D 1 1 1 0 1 11 0 1 11 0 1 1 1 0 G N N C D RE G S N E D RVE 1 11 2 1 1 1 2 G N N C D (option) CC G D N _ D SH 1 1 2 3 FFC 1 1 4 3 CC G D N _ D SH
1			CD/DAT3 GND 27 27 27 27 GND 5V2 4 4 VDD5_CUT
2			CMD VBUS0 28 28 28 28 VBUS0 GND 5 5 GND
3			4 5 V V C S D L S K D U U A S S U B B D _ _ I D D O N P 0 0 0 3 3 2 0 1 9 3 2 3 0 9 1 2 3 3 9 1 0 2 3 3 9 0 1 U U A S S U B B D _ _ I D D O N P 0 0 0 R W A E A U S K D E E R IO U V P E 6 8 7 6 7 8 W A A U N K D C E IO UP YC3003 YC1 LED drive PWB YC2 YC1 LED F PWB
10			CD LockPin(3) LP-3 LP-3 LockPin(3) RESERVE 13 13 NC GND 5 5 GND
11			COMMON GND 14 14 GND GND 6 6 GND YC3 YC1
1			VBUS LED1_G 35 35 LED1_G
2			D- LED1_B 34 34 LED1_B
3			D+ LED_COM1 33 33 LED_COM1
6			STDB_SSTX+ GND 30 30 GND
7			GND OS8 29 29 OS8
8			STDB_SSRX- GND 28 28 GND
9			STDB_SSRX+ YC24 YC105 OS7 27 27 OS7

15. Wire Sections 4

№	Артикул	Альт. артикул	Описание
1	302P118130 запросить цену →	2P118130	COVER FRONT
2	302P118250 запросить цену →	2P118250	COVER INNER
3	302P118140 запросить цену →	2P118140	COVER REAR A
4	302P118240 запросить цену →	2P118240	COVER REAR B
5	303RJ04140 запросить цену →	3RJ04140	LID INNER COVER
6	302P118340 запросить цену →	2P118340	COVER LID
7	302P118220 запросить цену →	2P118220	STOPPER EJECT
8	303PH02030 запросить цену →	3PH02030	SPONGE ORIGINAL MAT FILM
9	303MX02031 запросить цену →	3MX02031	CUSHION ORIGINAL MAT B
10	303M802320 запросить цену →	3M802320	SPONGE ORIGINAL MAT A
11	303J902370 запросить цену →	3J902370	CUSHION ORIGINAL MAT
12	303MX02021 запросить цену →	3MX02021	CUSHION ORIGINAL MAT A
13	303JC04201 ✓ в наличии	3JC04201	PLATE ORIGINAL
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

16. DP Frames

№	Артикул	Альт. артикул	Описание
1	303P724120 запросить цену →	3P724120	SHEET LEFT GUIDE R
2	303P724130 запросить цену →	3P724130	SHEET LEFT GUIDE F
3	303P728050 запросить цену →	3P728050	HOLDER PULLEY EJECT
4	303M828040 запросить цену →	3M828040	PULLEY EJECT
5	303M828050 запросить цену →	3M828050	SPONGE EJECT
6	302H728100 запросить цену →	2H728100	SPRING EXIT PULLEY
7	303M824121 запросить цену →	3M824121	HOLDER RIGHT PULLEY
8	303M824210 запросить цену →	3M824210	PULLEY CONVEYING BK
9	303M824200 ✓ в наличии	3M824200	SHAFT PULLEY
10	3AK20130 запросить цену →	3AK20130	GEAR,WORM MAIN TRAY
11	302P118490 запросить цену →	2P118490	GUIDE RIGHT READING B
12	303M824100 запросить цену →	3M824100	HOLDER LEFT PULLEY
13	302H008140 запросить цену →	2H008140	SPRING BYPASSFFED
14	302P118160 запросить цену →	2P118160	COVER LEFT
15	3HL02240 запросить цену →	3HL02240	PUSH SW DP
16	302P194180 запросить цену →	2P194180	PARTS PWB DP MAIN ASSY SP
17	303RJ04150 запросить цену →	3RJ04150	COVER HINGE
101	7BB700410H запросить цену →	BB107090	+BIND T.T S SCREW 4X10 SR
102	7BB202410H запросить цену →	BB106850	+TP-FLAT T.T P SCREW 4X10
103	7BB607410H запросить цену →	BB106870	+TP-CUP M SCREW 4X10 R
104	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

17. DP Table Assy

№	Артикул	Альт. артикул	Описание
1			•303R394050 3R394050 PARTS PWB PAPER SIZE SENSOR ASSY SP
2			•303P706060 3P706060 COVER TABLE WIRE
3			•302P118200 2P118200 CURSOR FRONT
4			•302P118210 2P118210 CURSOR REAR
5			•303M894260 3M894260 PARTS SENSOR OPT SP
6			•303R706060 3R706060 GEAR DETECTION
7	303R734040 запросить цену →	3R734040	LABEL CAUTION JP
7	303R734060 запросить цену →	3R734060	LABEL CAUTION IN
7	303R734070 запросить цену →	3R734070	LABEL CAUTION ME
8	303R834040 запросить цену →	3R834040	LABEL FACE UP JP
8	303R834050 запросить цену →	3R834050	LABEL FACE UP EN

18. DP Paper Feed Section

№	Артикул	Альт. артикул	Описание
1	302P118150 ✓ в наличии	2P118150	COVER PF
2	302P118230 запросить цену →	2P118230	GUIDE CONVEYING UPPER
3	303P724090 ✓ в наличии	3P724090	ACTUATOR FEED
4	303P724160 ✓ в наличии	3P724160	ACTUATOR ORIGINAL SET
5	303P731120 ✓ в наличии	3P731120	GEAR Z21 CONT
6	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
7			•303P707060 3P707060 STOPPER PAPER
8			•303P707120 3P707120 STOPPER PAPER B
9			•5MVX111DN003 2A806250 RING STOPPER /A-49 FEED A4
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8

19. DP Paper Conveying Section

№	Артикул	Альт. артикул	Описание
1	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
2	302P118550 запросить цену →	2P118550	HOOK REAR B
3	303P724030 запросить цену →	3P724030	GUIDE CONVEYING
4	303P724080 ✓ в наличии	3P724080	ACTUATOR REGISTRATION
5	303P724140 ✓ в наличии	3P724140	ACTUATOR TIMING
6	303P729010 запросить цену →	3P729010	GUIDE DUPLEX
7	303P729020 запросить цену →	3P729020	GUIDE SHIFT
8	302P194110 ✓ в наличии	2P194110	RETARD GUIDE (DP) service only
9	302P194120 ✓ в наличии	2P194120	RETARD ROLLER (DP) service only
10	3HK07240 ✓ в наличии	3HK07240	FRICTION PLATE LF
11	303P707160 запросить цену →	3P707160	SPRING SEPARATION
12	302P118420 ✓ в наличии	2P118420	GUIDE PAPER FEED
13	303LL24190 запросить цену →	3LL24190	PULLEY GUIDE READING
14	303M824130 запросить цену →	3M824130	SHAFT GUIDE READING
15	302P118260 ✓ в наличии	2P118260	GUIDE READING
16	302P194270 запросить цену →	2P194270	PARTS ROLLER REGIST SP
17	303P794050 запросить цену →	3P794050	PARTS ROLLER EXIT SP
18	303P794030 ✓ в наличии	3P794030	PARTS ROLLER CONVEYING A SP
19	302P194280 запросить цену →	2P194280	PARTS ROLLER CONVEYING B SP
20	303P794060 запросить цену →	3P794060	PARTS ROLLER LOOP SP
21	303M894260 ✓ в наличии	3M894260	PARTS SENSOR OPT SP
22	303M824210 запросить цену →	3M824210	PULLEY CONVEYING BK
23	303M824200 ✓ в наличии	3M824200	SHAFT PULLEY
101	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
102	7BP512012B0CH01 запросить цену →	BP126440	PARALLEL PIN 2.0X12
103	7BP512016B0CH01 запросить цену →	BP126140	PARALLEL PIN 2.0X16
104	7BB202310H запросить цену →	BB063420	+TP-FLAT T.T P SCREW 3X10

20. DP Drive Section

№	Артикул	Альт. артикул	Описание
1	2FB27160 ✓ в наличии	2FB27160	INTER LOCK SWITCH
2	5MVX111DN003 ✓ в наличии	2A806250	RING STOPPER /A-49 FEED A4
3	302KV44041 ✓ в наличии	2KV44041	CLUTCH 50 Z35R
4	302KY94140 ✓ в наличии	2KY94140	PARTS MOTOR ROTARY SP
5	303H622331 ✓ в наличии	3H622331	GEAR 20/65 IDLE
6	303R494040 ✓ в наличии	3R494040	PARTS MOTOR PAPER FEED SP
101	7BB000306H запросить цену →	BB106880	+BIND M SCREW 3X6
102	7BB700316H запросить цену →	BB106910	+BIND T.T S SCREW 3X16 SR
103	7BB200308H запросить цену →	BB105660	+BIND T.T P SCREW 3X8
104	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR

21. Accessories

№	Артикул	Альт. артикул	Описание
2	302N404460 запросить цену →	2N404460	SPONGE IC CARD 25ppm
3	303LL02531 запросить цену →	3LL02531	CUSHION ORIGINAL MAT
4	303MX02021 запросить цену →	3MX02021	CUSHION ORIGINAL MAT A
5	303R734050 запросить цену →	3R734050	LABEL CAUTION US
6	303RJ34080 запросить цену →	3RJ34080	LABEL CAUTION NL
7	303R834060 запросить цену →	3R834060	LABEL FACE UP US
8	303R834130 запросить цену →	3R834130	LABEL FACE UP NL
9			7AAACCUS+13H002 AA151950 AC CORD ASSY US
10	302RH94240 запросить цену →	2RH94240	PARTS AC CORD EU SP
11			7AAACCAS+10H001 AA063380 AC CORD ASSY AS
12			7AAACCJP+15H011 AA151970 AC CORD ASSY JP 25ppm

22. Covers 3NP

№	Артикул	Альт. артикул	Описание
1	303NN04010 запросить цену →	3NN04010	COVER RIGHT
2	303NN04020 запросить цену →	3NN04020	COVER LEFT
3	303NN04030 запросить цену →	3NN04030	COVER REAR
4	303NN04051 запросить цену →	3NN04051	COVER TOP
5			•303NN04510 3NN04510 COVER RIGHT FEED
101	7BB702308H запросить цену →	BB107060	+TP-FLAT T.T S SCREW 3X8 SR

23. Paper Feed Section 1 3NP

№	Артикул	Альт. артикул	Описание
1	302K309410 ✓ в наличии	2K309410	PLATE SIZE DETECTION
2	302K302420 запросить цену →	2K302420	HEATER DEHUMIDIFIER
2	302K302430 запросить цену →	2K302430	HEATER DEHUMIDIFIER
2	302K302440 ✓ в наличии	2K302440	HEATER DEHUMIDIFIER
3	302K394190 ✓ в наличии	2K394190	PARTS MOTOR LIFT ASSY SP
4			•303NN94020 3NN94020 PARTS MOTOR-BL W10 SP
5	303NN94012 запросить цену →	3NN94012	PARTS PWB PF MAIN ASSY SP 2: Design-chg.
6	303NP46010 запросить цену →	3NP46010	WIRE INTERFACE
6	303NP46020 запросить цену →	3NP46020	WIRE INTERFACE
7			5ESP03090001+01 SP000360 PUSH SWITCH 03 SN /SW-192 N
8	7NXGP1S173LCH01 ✓ в наличии	NX116910	SENSOR OPT.
9			7SP01000001+H01 SP044290 SW.PUSH
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	7BB000304H запросить цену →	BB105720	+BIND M SCREW 3X4
103	7BB700312H запросить цену →	BB106820	+BIND T.T S SCREW 3X12 SR

24. Paper Feed Section 2 3NP

№	Артикул	Альт. артикул	Описание
1	302K394480 ✓ в наличии	2K394480	PRIMARY FEED UNIT
2	302K302811 ✓ в наличии	2K302811	ACTUATOR PAPER EMPTY 2: Design-chg.
3			•7NXGP1S173LCH01 NX116910 SENSOR OPT.
4	303NN94050 запросить цену →	3NN94050	PARTS ROLLER GUIDE UPPER ASSY SP
5	7NXGP1S173LCH01 ✓ в наличии	NX116910	SENSOR OPT.
101	7BB702308H запросить цену →	BB107060	+TP-FLAT T.T S SCREW 3X8 SR

25. Paper Cassette 3NP-2

№	Артикул	Альт. артикул	Описание
1			•302K309080 2K309080 COVER CASSETTE
2			•302K309270 2K309270 CURSOR END
3			•302K309120 2K309120 CURSOR CASSETTE REAR
4			•302K309130 2K309130 CURSOR CASSETTE FRONT
5			•302K394380 2K394380 PARTS GEAR Z18 SP
8			•302K309021 2K309021 BASE CASSETTE 2: Add
9			•302K309041 2K309041 ARM SIZE DETECTION 2: Add
6	302K334090 запросить цену →	2K334090	SHEET CASSETTE C
7	302K334100 запросить цену →	2K334100	SHEET CASSETTE I

26. Covers 3NN

№	Артикул	Альт. артикул	Описание
1	303NN04010 запросить цену →	3NN04010	COVER RIGHT
2	303NN04020 запросить цену →	3NN04020	COVER LEFT
3	303NN04030 запросить цену →	3NN04030	COVER REAR
4	303NN04051 запросить цену →	3NN04051	COVER TOP
5			•303NN04510 3NN04510 COVER RIGHT FEED
101	7BB702308H запросить цену →	BB107060	+TP-FLAT T.T S SCREW 3X8 SR

27. Paper Feed Section 1 3NN

№	Артикул	Альт. артикул	Описание
1	302K309410 ✓ в наличии	2K309410	PLATE SIZE DETECTION
2	302K302420 запросить цену →	2K302420	HEATER DEHUMIDIFIER
2	302K302430 запросить цену →	2K302430	HEATER DEHUMIDIFIER
2	302K302440 ✓ в наличии	2K302440	HEATER DEHUMIDIFIER
3	302K394190 ✓ в наличии	2K394190	PARTS MOTOR LIFT ASSY SP
4			•303NN94020 3NN94020 PARTS MOTOR-BL W10 SP
5	303NN94012 запросить цену →	3NN94012	PARTS PWB PF MAIN ASSY SP 2: Design-chg.
6	303NN46010 запросить цену →	3NN46010	WIRE INTERFACE
6	303NN46120 запросить цену →	3NN46120	WIRE INTERFACE
7			5ESP03090001+01 SP000360 PUSH SWITCH 03 SN /SW-192 N
8	7NXGP1S173LCH01 ✓ в наличии	NX116910	SENSOR OPT.
9			7SP01000001+H01 SP044290 SW.PUSH
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
102	7BB000304H запросить цену →	BB105720	+BIND M SCREW 3X4
103	7BB700312H запросить цену →	BB106820	+BIND T.T S SCREW 3X12 SR

28. Paper Feed Section 2 3NN

№	Артикул	Альт. артикул	Описание
1	302K394480 ✓ в наличии	2K394480	PRIMARY FEED UNIT
2	302K302811 ✓ в наличии	2K302811	ACTUATOR PAPER EMPTY 2: Design-chg.
3			•7NXGP1S173LCH01 NX116910 SENSOR OPT.
4	303NN94050 запросить цену →	3NN94050	PARTS ROLLER GUIDE UPPER ASSY SP
5	303NN94060 запросить цену →	3NN94060	PARTS ROLLER GUIDE LOWER ASSY SP
6	7NXGP1S173LCH01 ✓ в наличии	NX116910	SENSOR OPT.
101	7BB702308H запросить цену →	BB107060	+TP-FLAT T.T S SCREW 3X8 SR

29. Paper Cassette 3NN-2

№	Артикул	Альт. артикул	Описание
1			•302K309080 2K309080 COVER CASSETTE
2			•302K309270 2K309270 CURSOR END
3			•302K309120 2K309120 CURSOR CASSETTE REAR
4			•302K309130 2K309130 CURSOR CASSETTE FRONT
5			•302K394380 2K394380 PARTS GEAR Z18 SP
13			•302K309021 2K309021 BASE CASSETTE 2: Add
14			•302K309041 2K309041 ARM SIZE DETECTION 2: Add
6			•303NN09020 3NN09020 COVER CASSETTE LOWER
7			•302K309270 2K309270 CURSOR END
8			•302K309120 2K309120 CURSOR CASSETTE REAR
9			•302K309130 2K309130 CURSOR CASSETTE FRONT
10			•302K394380 2K394380 PARTS GEAR Z18 SP
15			•302K309021 2K309021 BASE CASSETTE 2: Add
16			•302K309041 2K309041 ARM SIZE DETECTION 2: Add
11	302K334090 запросить цену →	2K334090	SHEET CASSETTE C
12	302K334100 запросить цену →	2K334100	SHEET CASSETTE I

30. Covers 5JS

№	Артикул	Альт. артикул	Описание
1	305JS70040 запросить цену →	5JS70040	COVER:CVR-TOP
2	305JS70020 запросить цену →	5JS70020	COVER:CVR-REAR
3	305JS70050 запросить цену →	5JS70050	COVER:CVR-JAM
4	305JS70300 запросить цену →	5JS70300	COVER:ASY-S/P-CVR-F-M
5	305JS70030 запросить цену →	5JS70030	COVER:CVR-FRONT-S-1
6	305JS70110 запросить цену →	5JS70110	COVER:CVR-FRONT-S-2
7	305JA70850 запросить цену →	5JA70850	KORO-FE-ENT
8	305JS70250 запросить цену →	5JS70250	STOPPER:CLIP050140W
9			•305JS70160 5JS70160 COVER:HLDR-S-BASE
10			•305JS70170 5JS70170 COVER:CVR-S-BASE
11			•305JS70100 5JS70100 COVER:HLDR-S-LINK-F
12			•305JS70150 5JS70150 COVER:HLDR-S-TRY
13			•305JS70180 5JS70180 COVER:LEV-S-SHUT
14			•305JS70200 5JS70200 COVER:HLDR-S-LINK-R-A
15			•305JS70210 5JS70210 COVER:CVR-S-LINK-R-A
16			•305JS70240 5JS70240 MOTOR:MOTOR,DC GEARED
18			••305JS70120 5JS70120 COVER:TRY-S-MAIN
19			••305JS70130 5JS70130 COVER:TRY-S-SUB
20			••305JS70140 5JS70140 COVER:TRY-S-MID
101	5HL08470 запросить цену →	5HL08470	SCR-M3X6BISR-3C
102	305JA70030 запросить цену →	5JA70030	SCR-030-080-WBB

31. Paper Feed Section 1 5JS

№	Артикул	Альт. артикул	Описание
1	305JA71850 запросить цену →	5JA71850	LVR-PR-SEIGO-SEN-KM
2	305JA71510 запросить цену →	5JA71510	MOT-PM42M-048-NSE3
3	305JA71520 запросить цену →	5JA71520	MOT-PM42M-048-NSF0
5	305JS70190 запросить цену →	5JS70190	COVER:CVR-PR-WALL
6	305JA70940 запросить цену →	5JA70940	LVR-YO
7	305JA70280 запросить цену →	5JA70280	CUSH-YO
8	305JS70310 запросить цену →	5JS70310	SOLENOID:ASY-YO-SOL
9	305JA70380 запросить цену →	5JA70380	DMP-PR-YO
10	305JS70270 запросить цену →	5JS70270	SOLENOID:SOL-TDS-F12G-67A
11	305JA70330 запросить цену →	5JA70330	PDL-PR-EXIT
12	305JA72810 запросить цену →	5JA72810	ROL-PR-EXIT-W
13	305JA70740 запросить цену →	5JA70740	GER-080-43-KH
101	305JA70030 запросить цену →	5JA70030	SCR-030-080-WBB
102	305H280430 запросить цену →	5H280430	SCR-030-060WTP
103	305JA72510 запросить цену →	5JA72510	SCR-030-060

32. Paper Feed Section 2 5JS

№	Артикул	Альт. артикул	Описание
1	305JA73180 запросить цену →	5JA73180	ASY-BLT-KM
3	305JA71360 запросить цену →	5JA71360	ROL-FE-FEED-ENT
4	305JS70320 запросить цену →	5JS70320	BRACKET:K-SP-BLT-F-N
5	305JS70330 запросить цену →	5JS70330	BRACKET:K-SP-BLT-C-N
6	305JS70340 запросить цену →	5JS70340	BRACKET:K-SP-BLT-R-N
7	305JA71410 запросить цену →	5JA71410	BRSH-PICK-1
8	305JA70780 запросить цену →	5JA70780	GER-080-32-PLY-S2M-18
9	305JA70760 запросить цену →	5JA70760	GER-080-32
10	5AA09060 запросить цену →	5AA09060	PIN DOWEL 2*10
11	305JA70880 запросить цену →	5JA70880	LVR-FE-SEN-ENT
12	305JA71430 запросить цену →	5JA71430	BRSH-PICK-3
13	305JA71420 запросить цену →	5JA71420	BRSH-PICK-2
14	305JA70310 запросить цену →	5JA70310	ROL-FE-PICK
15	305JA70830 запросить цену →	5JA70830	GER-100-56
101	305H280430 запросить цену →	5H280430	SCR-030-060WTP

33. Drive Section & Electrical Components 5JS

№	Артикул	Альт. артикул	Описание
1	305JA72800 запросить цену →	5JA72800	GER-100-16-050-88
2	305JA70390 запросить цену →	5JA70390	GER-080-17-42
3	305JA70660 запросить цену →	5JA70660	GER-080-47-PLY-S3M-18
4	305JA70500 запросить цену →	5JA70500	MOT-17PM-J052-G1VS
5	305JA71500 запросить цену →	5JA71500	MOT-PM42L-048-NSE4
7	305JA70810 запросить цену →	5JA70810	GER-080-32-KH
8	305JA70790 запросить цену →	5JA70790	GER-080-64-CAM
9	305JA70770 запросить цену →	5JA70770	GER-080-32-PLY-S2M-35
10	305JA70780 запросить цену →	5JA70780	GER-080-32-PLY-S2M-18
11	305JA70750 запросить цену →	5JA70750	GER-080-16
12	305JA71490 запросить цену →	5JA71490	SOL-TDS-F12G-68
13	305JA70490 запросить цену →	5JA70490	MOT-17PM-J343-P3VS
14	305JS70260 запросить цену →	5JS70260	PWB:PBA-CONTROL 2: Part No.-chg.
15	305JA71820 запросить цену →	5JA71820	GER-080-32-PLY-S2M28
16	303JY44011 запросить цену →	3JY44011	STAPLER EH590 2: Design-chg.
17	305JA70150 запросить цену →	5JA70150	BELTS3M284040
19	305JS70350 запросить цену →	5JS70350	LEVER:LVR-SEN-CVR-JAM
20	303JY38750 запросить цену →	3JY38750	CARTRIDGE EH590
101	305H080470 запросить цену →	5H080470	SCR03M060-WS-W
102	305H180600 запросить цену →	5H180600	SCR-030-060NSW
104	305H280430 запросить цену →	5H280430	SCR-030-060WTP
105	305JA70010 запросить цену →	5JA70010	SCR-023-100ZWS

34. AK-470 3NS-1

№	Артикул	Альт. артикул	Описание
1	2FB27160 ✓ в наличии	2FB27160	INTER LOCK SWITCH
2	302FZ94660 ✓ в наличии	2FZ94660	PARTS,FAN IMAGE SP
3	302HN44100 ✓ в наличии	2HN44100	MOTOR REVERSE
4	303NS94010 запросить цену →	3NS94010	PARTS PWB BRIDGE MAIN ASSY SP
5	303NS46040 запросить цену →	3NS46040	WIRE BRIDGE
6	303NS94030 запросить цену →	3NS94030	PARTS GEAR Z28 SP
7	303NS94040 запросить цену →	3NS94040	PARTS GEAR Z28-Z52 SP
8	303NS94050 запросить цену →	3NS94050	PARTS GEAR Z28-Z56 SP
9	303NS24070 запросить цену →	3NS24070	ACTUATOR FEED
10	303NS94060 запросить цену →	3NS94060	PARTS ROLLER FEED A SP
11	303NS94070 запросить цену →	3NS94070	PARTS ROLLER FEED B SP
12	303NS94080 запросить цену →	3NS94080	PARTS ROLLER FEED C SP
13	303NS94090 запросить цену →	3NS94090	PARTS ROLLER FEED D SP
14	303NS24220 запросить цену →	3NS24220	GUIDE UPPER REAR
15	303NS94111 запросить цену →	3NS94111	PARTS GUIDE UPPER ASSY SP
16	7NXGP1S173LCH01 ✓ в наличии	NX116910	SENSOR OPT.
17	303NS24510 запросить цену →	3NS24510	SHEET SW
18			.303NS94020 3NS94020 PARTS PWB BRIDGE CONNECT ASSY SP
19			.303NS46050 3NS46050 WIRE DF IF
20			.303NS46060 3NS46060 WIRE BRIDGE IF
21			.303NS46090 3NS46090 WIRE POWER
23	303NS24410 запросить цену →	3NS24410	SCREW PLATE DF
24	303NS34050 запросить цену →	3NS34050	LABEL PUSH SET
101	7BB700308H запросить цену →	BB105600	+BIND T.T S SCREW 3X8 SR
1			ABC DEF
2			GHI JKL MNO
3			PRS TUV WXY
4			PQRS TUV WXYZ
5			OPER
1	303S494020 запросить цену →	3S494020	PARTS FAX UNIT U SP
1	303S494040 запросить цену →	3S494040	PARTS FAX UNIT AS SP
1	303S494010 запросить цену →	3S494010	PARTS FAX UNIT E SP
1	303S494030 запросить цену →	3S494030	PARTS FAX UNIT J SP
2	303HZ45010 запросить цену →	3HZ45010	MODULAR CORD
2	303R246010 запросить цену →	3R246010	MODULAR CORD AUSTRALIA
3	303R234040 запросить цену →	3R234040	LABEL FAX KIT
225			Sand Road, Ground Floor, 19 Byron Avenue, Takapuna, Auckland, 16/F.,Mita Centre, 552-566, Castle Peak Road Tsuen
335			Ratchadapisek Road, Wongsawang, Bangsue,
12			Tai Seng Street #04-01A,

Источник: Инк-Маркет.ру.

Kyocera ECOSYS M4132idn — каталог запчастей со схемами

Содержание

1. Covers

2. Frames

3. Paper Cassette

4. Paper Feed Section

5. Exit Section

6. Paper Conveying Section

7. Scanner Section(25ppm)

8. Scanner Section(32ppm)

9. Laser Scanner Section

10. Electrical Components

11. Operation Section

12. Wire Sections 1

13. Wire Sections 3

14. Wire Sections 4

15. Wire Sections 4

16. DP Frames

17. DP Table Assy

18. DP Paper Feed Section

19. DP Paper Conveying Section

20. DP Drive Section

21. Accessories

22. Covers 3NP

23. Paper Feed Section 1 3NP

24. Paper Feed Section 2 3NP

25. Paper Cassette 3NP-2

26. Covers 3NN

27. Paper Feed Section 1 3NN

28. Paper Feed Section 2 3NN

29. Paper Cassette 3NN-2

30. Covers 5JS

31. Paper Feed Section 1 5JS

32. Paper Feed Section 2 5JS

33. Drive Section & Electrical Components 5JS

34. AK-470 3NS-1

Каталог

Аккаунт

Парт-каталоги

Контакты

Акции и новинки

Сервисный центр

Доставка

Тендеры и закупки:

Telegram-канал

Kyocera ECOSYS M4132idn — каталог запчастей со схемами

Kyocera ECOSYS M3040dn-M3540dn-M3040idn-M3540idn-M3550idn-M3560idn — каталог запчастей со схемами

Kyocera DU-640 — каталог запчастей со схемами

Konica Minolta pagepro 1380MF 1390MF — каталог запчастей со схемами
