Konica Minolta pagepro 1250E — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

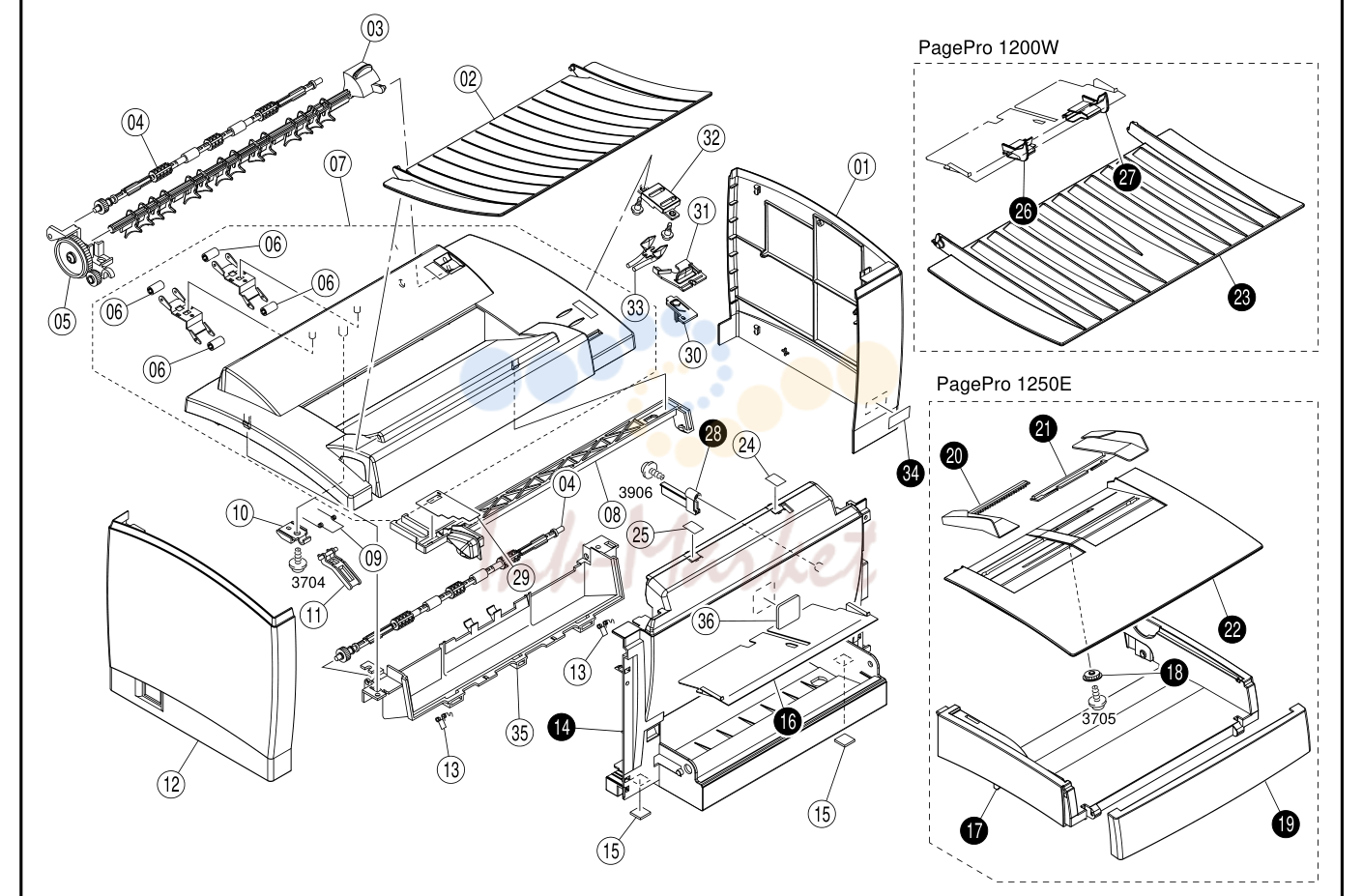

Housing

Housing

№АртикулНаименование
014127-1011-03 запросить цену →Крышка
314127-1016-05 запросить цену →Button
024127-1007-01 запросить цену →Tray
324127-1013-01 запросить цену →Крышка
034127-3710-01 запросить цену →Направляющая rp
334127-1015-02 запросить цену →Lens
044127-3730-03 запросить цену →Ролик rp
354127-1002-01 запросить цену →Крышка
054127-0482-01 запросить цену →Шестерня в сборе 17/50t
364127-7301-01 запросить цену →Label
064127-3707-01 запросить цену →Roll
074127-0486-01 запросить цену →Top крышка roll в сборе
084127-1004-03 запросить цену →Рычаг
094127-3763-01 запросить цену →Torsion пружина
104127-3762-01 запросить цену →Держатель
114127-3761-01 запросить цену →Member
124127-1010-03 запросить цену →Крышка
134127-2020-01 запросить цену →Torsion пружина
154127-2015-01 запросить цену →Rubber foot
244127-2024-01 запросить цену →Label
254127-2025-01 запросить цену →Label
294127-1014-01 запросить цену →Крышка
304127-1026-04 запросить цену →Button
144127-1003-03 запросить цену →Передняя крышка
144127-1103-04 запросить цену →Передняя крышка
164127-3201-01 запросить цену →Tray
164127-3241-01 запросить цену →Tray
174127-1008-01 запросить цену →Tray
184127-3104-01 запросить цену →Шестерня 14t
194127-1006-01 запросить цену →Крышка
204127-3203-01 запросить цену →Regulating пластина
214127-3202-01 запросить цену →Regulating пластина
224127-1009-01 запросить цену →Крышка
234127-1108-02 запросить цену →Tray
264127-3205-02 запросить цену →Regulating пластина
274127-3204-02 запросить цену →Regulating пластина
284127-2021-01 запросить цену →Stopper
344127-7310-01 запросить цену →Label
344127-7311-01 запросить цену →Label

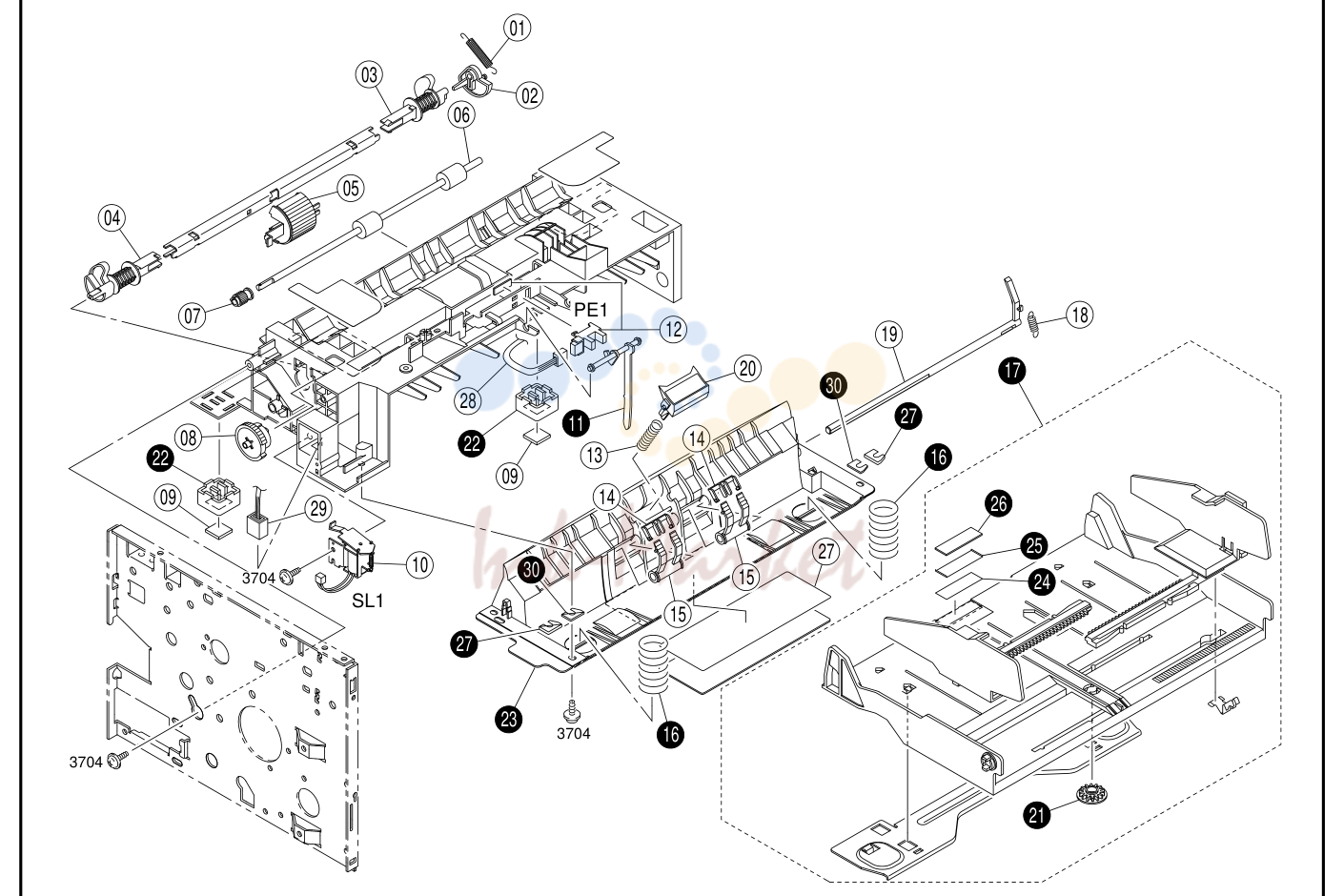

Paper transport секция

Paper transport секция

№АртикулНаименование
014127-3019-02 запросить цену →Tension пружина
294127-6805-01 запросить цену →Wire жгут в сборе
024127-3026-01 запросить цену →Cam
034127-3007-01 запросить цену →Cam
044127-3008-02 запросить цену →Cam
054127-3001-01 запросить цену →Ролик rp
064127-3002-01 запросить цену →Ролик
074127-3014-01 запросить цену →Шестерня 14t
084127-3010-03 запросить цену →Шестерня
094127-2015-01 запросить цену →Rubber foot
109321-2000-32 запросить цену →Соленоид p.take-up (sl1) rp
124127-0901-01 запросить цену →Photo interrupter paper emp (pe1) rp
134127-3041-02 запросить цену →Pressure пружина
144127-3042-03 запросить цену →Направляющая
154127-3022-02 запросить цену →Stopper
184127-3027-01 запросить цену →Tension пружина
194127-3025-01 запросить цену →Рычаг
204127-0481-01 запросить цену →Separator pad rp
284127-6814-01 запросить цену →Wire жгут в сборе
114127-3021-02 запросить цену →Actuator
114127-3521-02 запросить цену →Actuator
164127-3016-01 запросить цену →Pressure пружина
164127-3516-02 запросить цену →Pressure пружина
174127-0492-02 запросить цену →Regulating пластина в сборе rp
174127-0493-01 запросить цену →Regulating пластина в сборе rp
214127-3104-01 запросить цену →Шестерня 14t
224127-2016-01 запросить цену →Держатель
234127-3501-05 запросить цену →Направляющая
234127-3551-04 запросить цену →Направляющая
244127-3115-01 запросить цену →Tape
254127-3114-02 запросить цену →Reinforce пластина
264127-3013-01 запросить цену →Friction sheet
264127-3113-01 запросить цену →Friction sheet
274127-3511-01 запросить цену →Spacer 1.0mm
304127-3512-01 запросить цену →Spacer 0.5mm

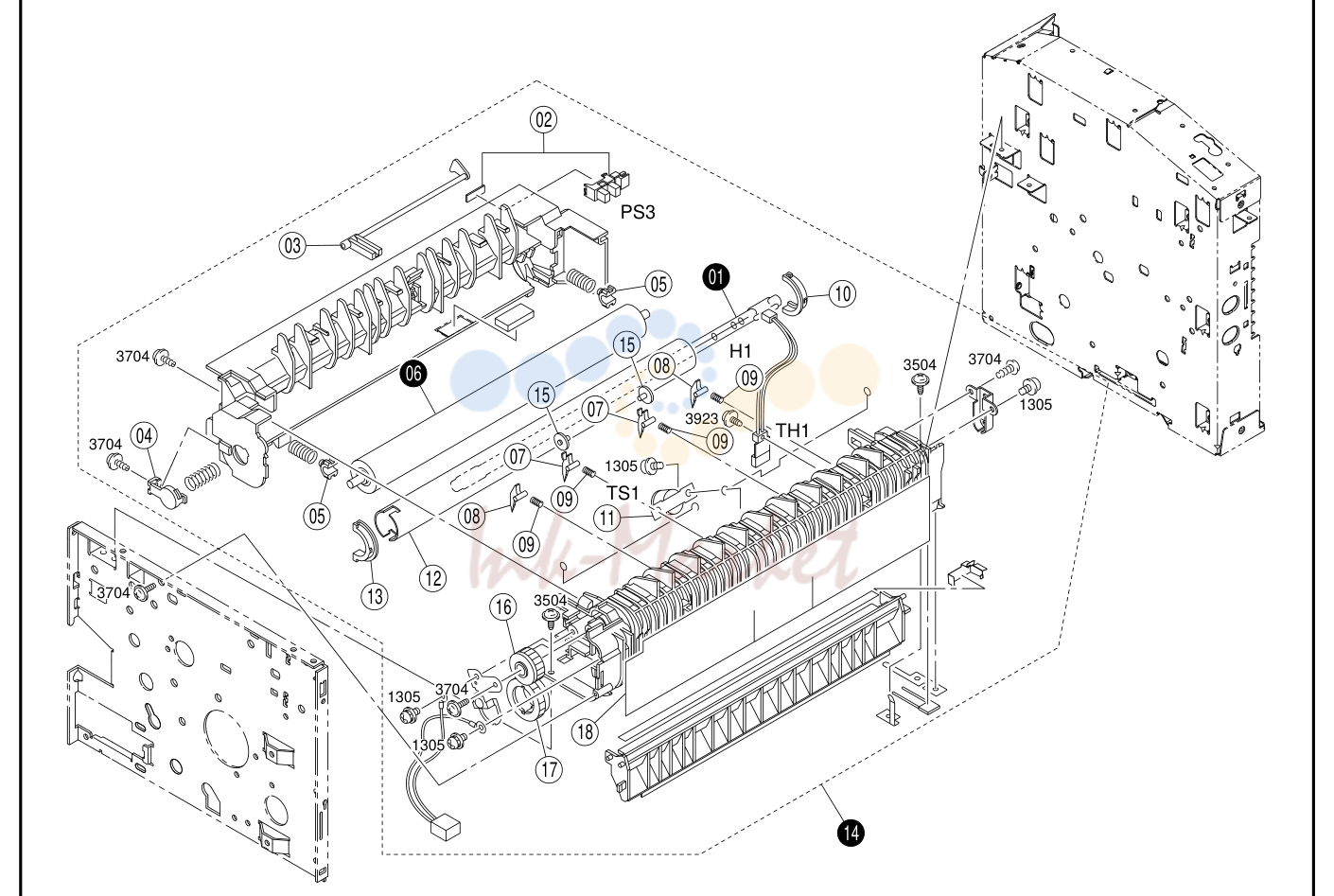

Печь (закрепление) узел

Печь (закрепление) узел

№АртикулНаименование
024127-0901-01 запросить цену →Photo interrupter выход бумаги (ps3) rp
034127-5518-01 запросить цену →Actuator
044127-5534-02 запросить цену →Держатель
054127-5571-01 запросить цену →Втулка
074127-5536-01 запросить цену →Separator
084127-5533-01 запросить цену →Separator
094109-5516-01 запросить цену →Pressure пружина
104122-5522-01 запросить цену →Втулка печь (закрепление)
114127-6301-01 запросить цену →Thermal выключатель (ts1)
124121-5501-01 запросить цену →Печь (закрепление) ролик
134109-5521-01 запросить цену →Втулка печь (закрепление)
154127-5516-02 запросить цену →Roll
164127-5513-01 запросить цену →Шестерня
174127-5512-02 запросить цену →Шестерня
184127-5550-04 запросить цену →Уплотнитель
014127-6501-02 запросить цену →Heater heater 100v (h1)
014127-6502-02 запросить цену →Heater heater 120v (h1)
014127-6503-02 запросить цену →Heater heater 230v (h1)
064109-5502-01 запросить цену →Ролик
064127-5572-01 запросить цену →Ролик
144127-0352-02 запросить цену →Печь (закрепление) узел rp
144127-0353-02 запросить цену →Печь (закрепление) узел rp
144127-0354-01 запросить цену →Печь (закрепление) узел rp
144127-0355-01 запросить цену →Печь (закрепление) узел rp
144127-0356-01 запросить цену →Печь (закрепление) узел rp

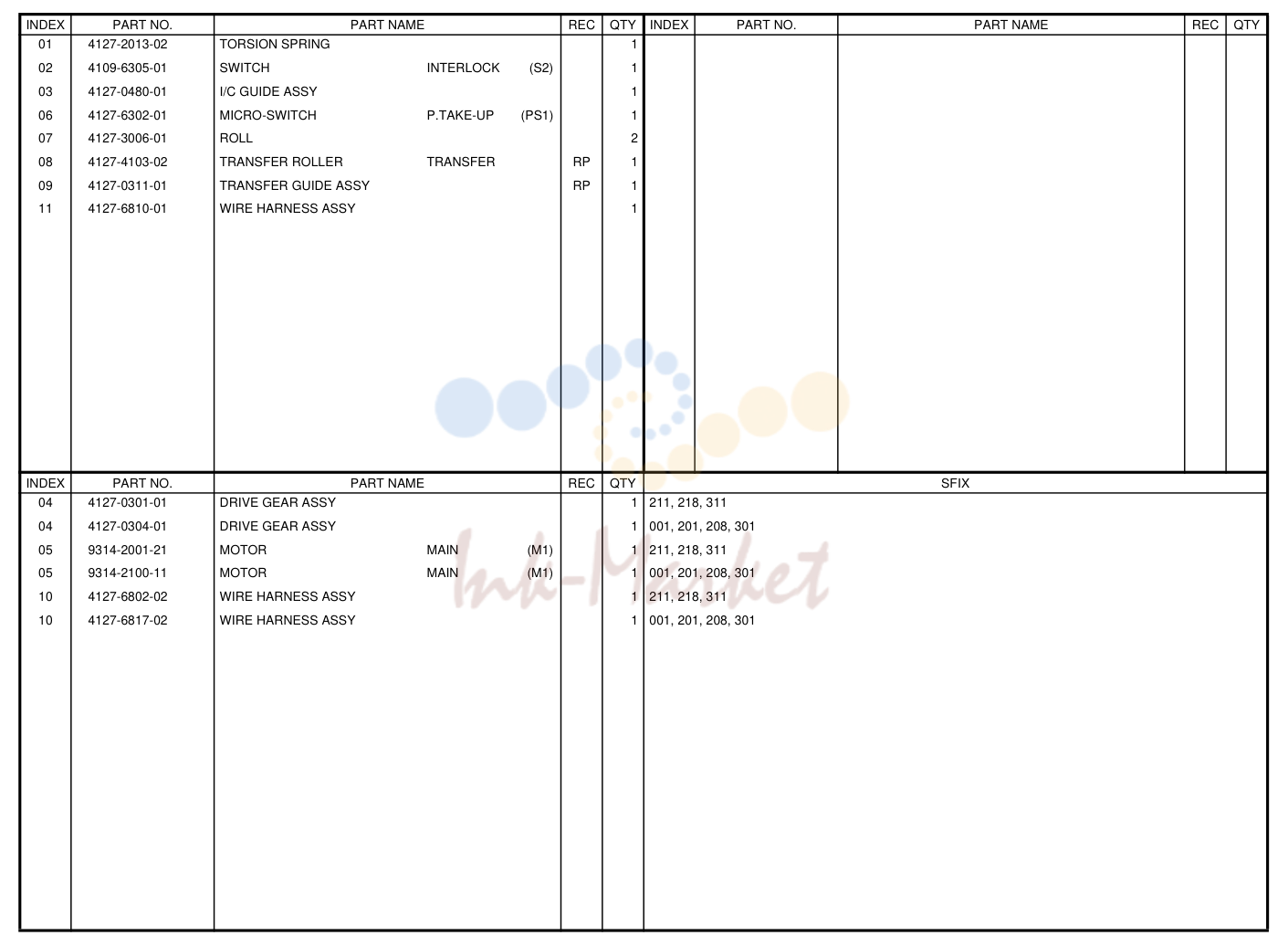

Index

Index

№АртикулНаименование
014127-2013-02 запросить цену →Torsion пружина
024109-6305-01 запросить цену →Выключатель interlock (s2)
034127-0480-01 запросить цену →I/c направляющая в сборе
064127-6302-01 запросить цену →Micro-выключатель p.take-up (ps1)
074127-3006-01 запросить цену →Roll
084127-4103-02 запросить цену →Перенос ролик перенос rp
094127-0311-01 запросить цену →Перенос направляющая в сборе rp
114127-6810-01 запросить цену →Wire жгут в сборе
044127-0301-01 запросить цену →Drive шестерня в сборе
044127-0304-01 запросить цену →Drive шестерня в сборе
059314-2001-21 запросить цену →Мотор main (m1)
059314-2100-11 запросить цену →Мотор main (m1)
104127-6802-02 запросить цену →Wire жгут в сборе
104127-6817-02 запросить цену →Wire жгут в сборе

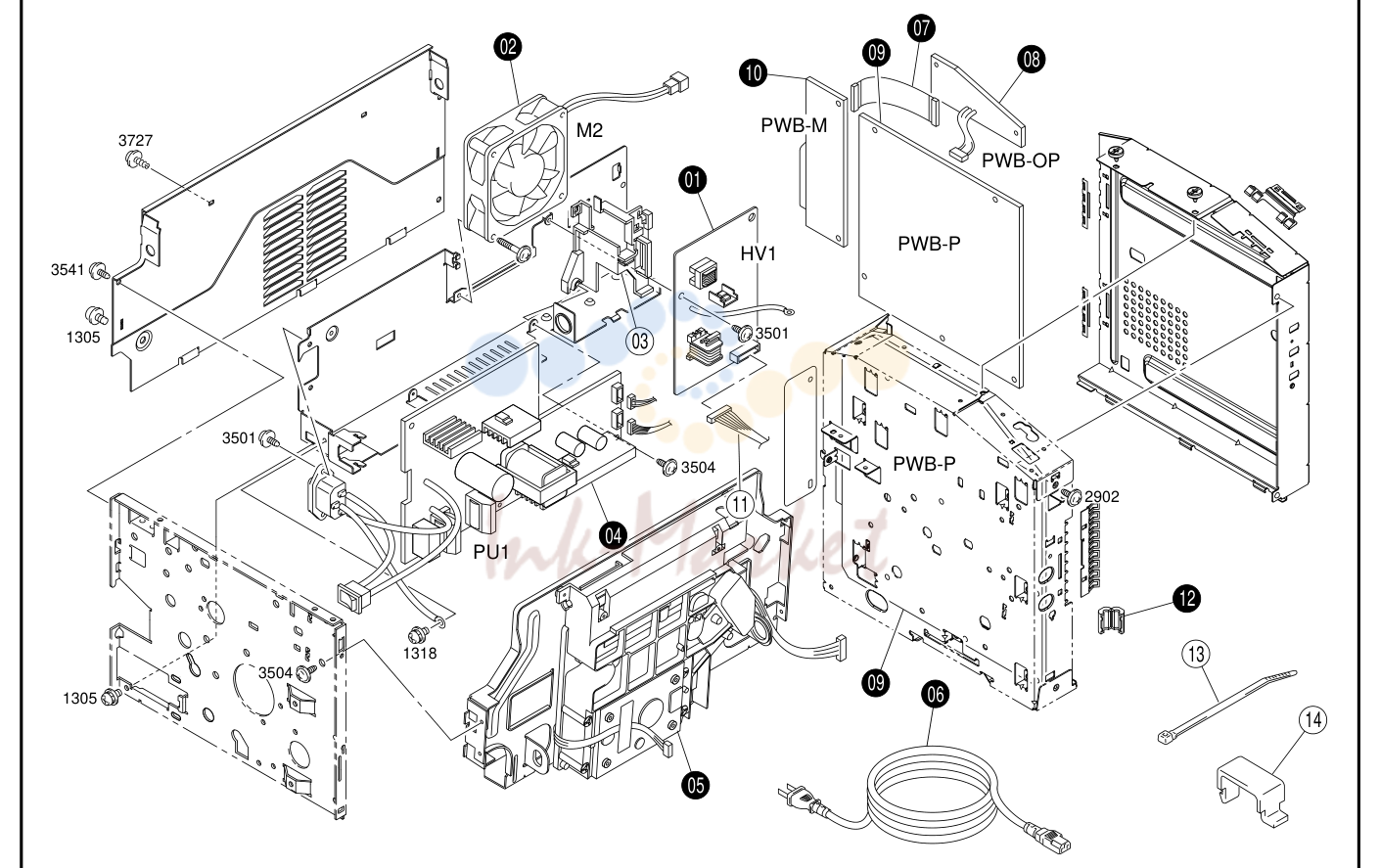

Electrical components

Electrical components

№АртикулНаименование
034127-2321-01 запросить цену →Держатель
114127-6804-03 запросить цену →Wire жгут в сборе
134127-6752-01 запросить цену →Кабель tie
141139-5558-01 запросить цену →Cord clamp
014127-6203-03 запросить цену →Hv transformer (hv1) rp
014127-6207-01 запросить цену →Hv transformer (hv1) rp
029313-1001-21 запросить цену →Вентилятор мотор cooling (m2)
029313-1100-21 запросить цену →Вентилятор мотор cooling (m2)
044127-6201-02 запросить цену →Power supply (pu1) rp
044127-6202-02 запросить цену →Power supply (pu1) rp
054571-0532-04 запросить цену →Print head в сборе (ph) rp
054571-0534-03 запросить цену →Print head в сборе (ph) rp
069381-4100-11 запросить цену →Power cord
069381-4910-21 запросить цену →Power cord
069381-4910-71 запросить цену →Power cord
069381-4910-91 запросить цену →Power cord
074127-6815-01 запросить цену →Wire жгут в сборе
084127-6014-01 запросить цену →Плата (плата-op) rp
094127-0105-04 запросить цену →Плата в сборе (плата-p) rp
094127-0106-03 запросить цену →Плата в сборе (плата-p) rp
104127-6015-01 запросить цену →Плата (плата-m) rp
129326-1810-51 запросить цену →Ferrite core

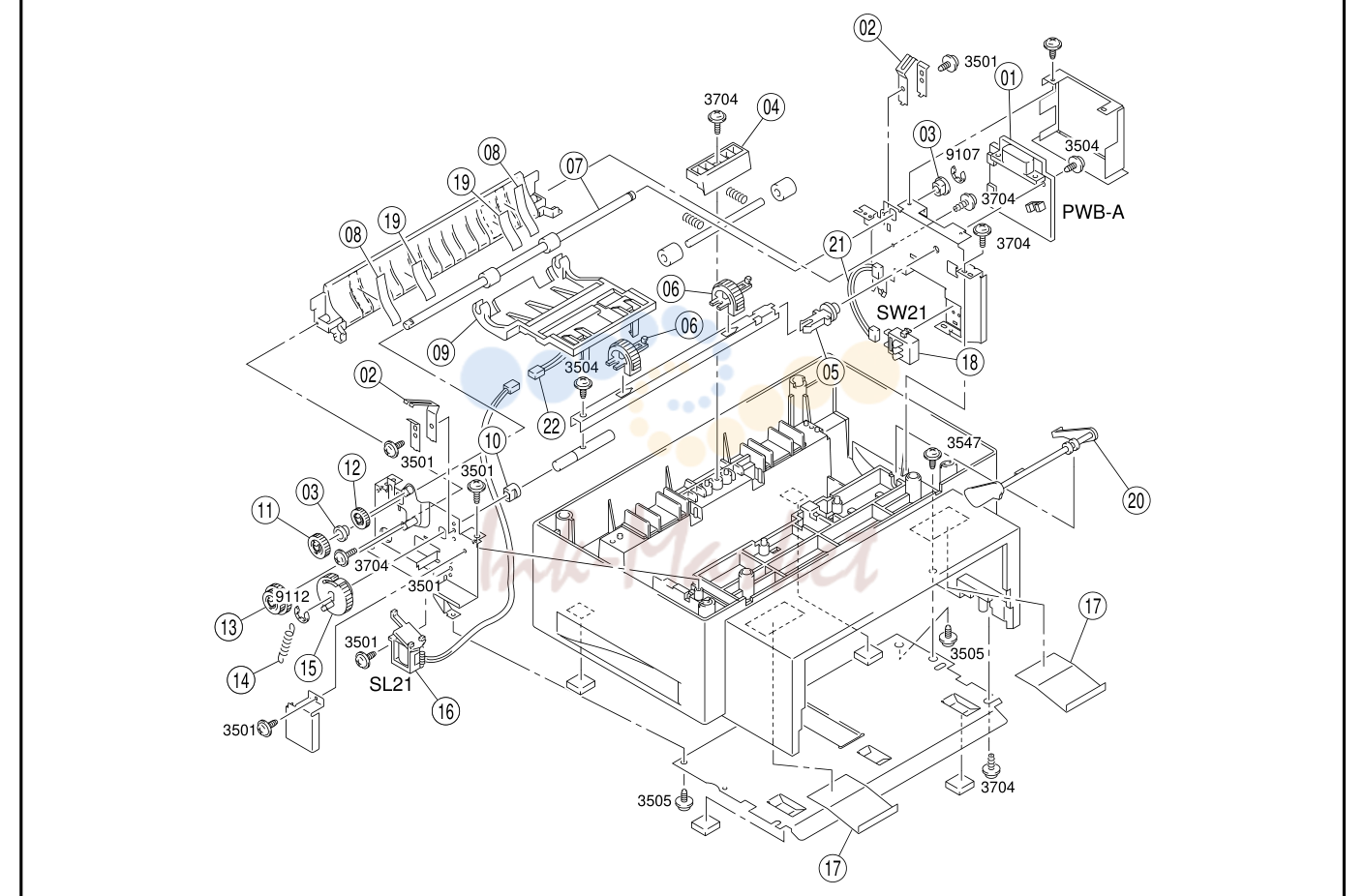

Плата-a

Плата-a

№АртикулНаименование
014198-0101-01 запросить цену →Плата в сборе connect (плата-a) rp
194198-3848-01 запросить цену →Направляющая
024198-3840-02 запросить цену →Earth ground
204198-3817-02 запросить цену →Actuator
034156-3838-01 запросить цену →Втулка
214165-6802-01 запросить цену →Жгут
044165-3833-01 запросить цену →Кронштейн
224165-6801-01 запросить цену →Жгут
054498-3334-01 запросить цену →Вал
064198-3802-01 запросить цену →Ролик rp
074198-3818-01 запросить цену →Ролик
084165-3845-01 запросить цену →Sheet
094198-3820-02 запросить цену →Направляющая
101200-3131-07 запросить цену →Втулка
114198-3831-01 запросить цену →Шестерня 22t
124198-3825-01 запросить цену →Шестерня 20/26t
134198-3824-01 запросить цену →Шестерня 17t
144165-3816-01 запросить цену →Tension пружина
154198-3815-01 запросить цену →Шестерня 38t
160993-6204-02 запросить цену →Соленоид p.take-up (sl21) rp
174198-3847-01 запросить цену →Направляющая
189332-3710-11 запросить цену →Выключатель(detect) detect (sw21)

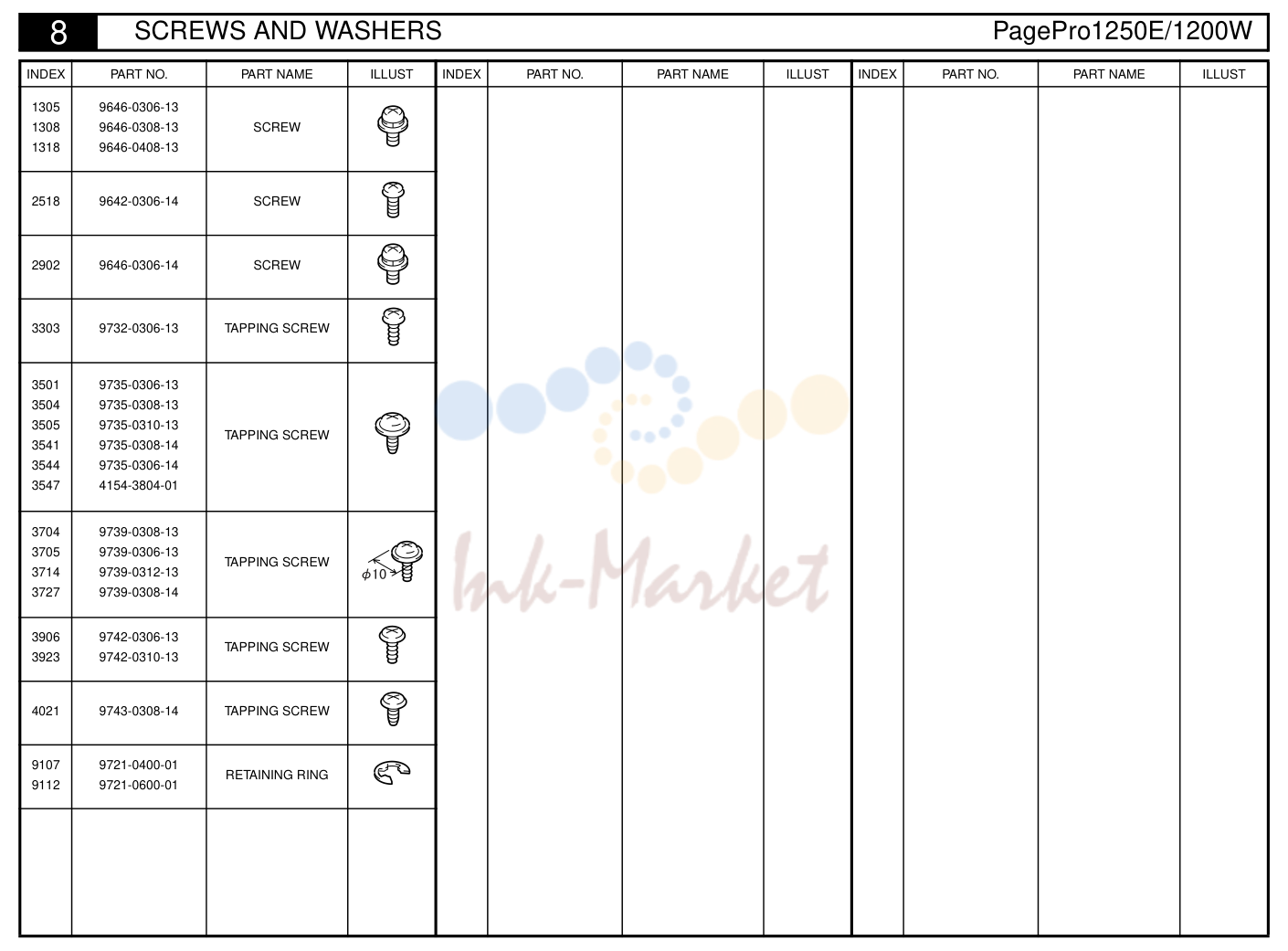

Index

Index

№АртикулНаименование
9646-0308-13 запросить цену →Screw
9642-0306-14 запросить цену →Screw
9646-0306-14 запросить цену →Screw
9732-0306-13 запросить цену →Tapping screw
9743-0308-14 запросить цену →Tapping screw
