Konica Minolta magicolor 7450 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Внешние детали (P1)
- Main рама (P2)
- Inner крышка секция (P3)
- Mpt paper take-up секция (P4)
- Manual feed секция (P5)
- Manual feed секция
- Manual feed секция (P7)
- P/h рама секция (P8)
- P/h рама секция (P9)

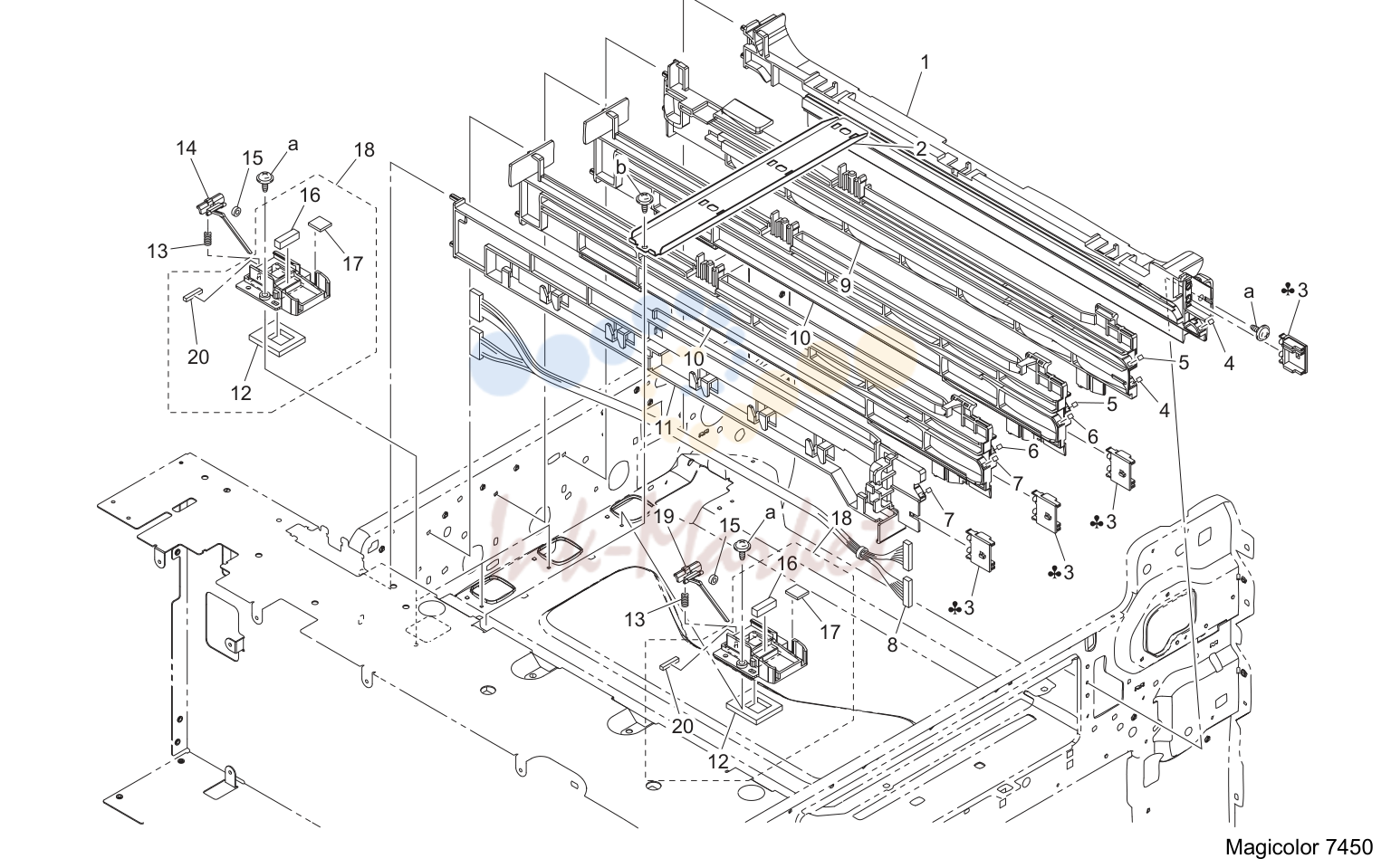

- T/c rail секция (P10)

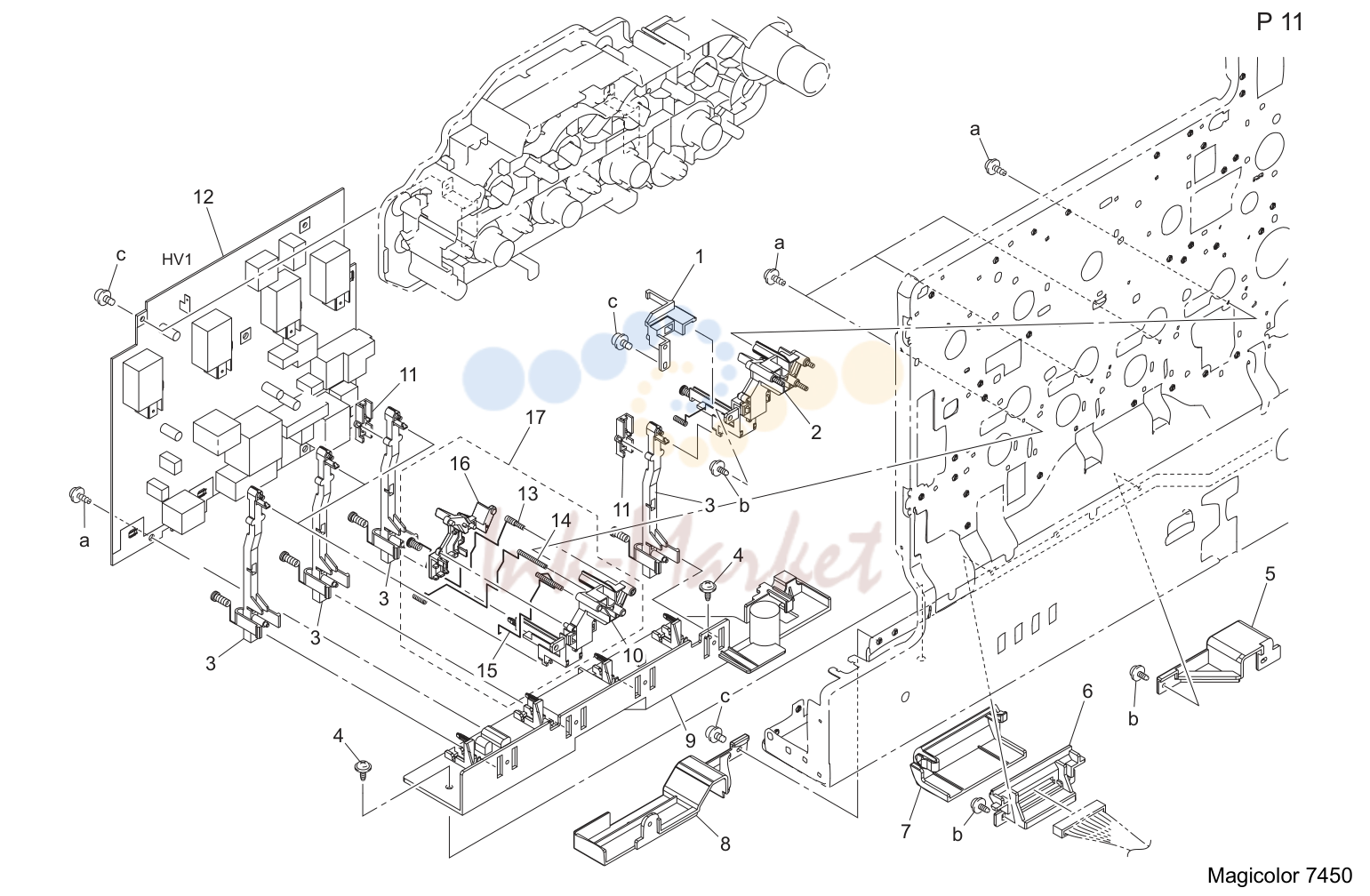

- Contact секция (P11)
- Eraser секция (P12)

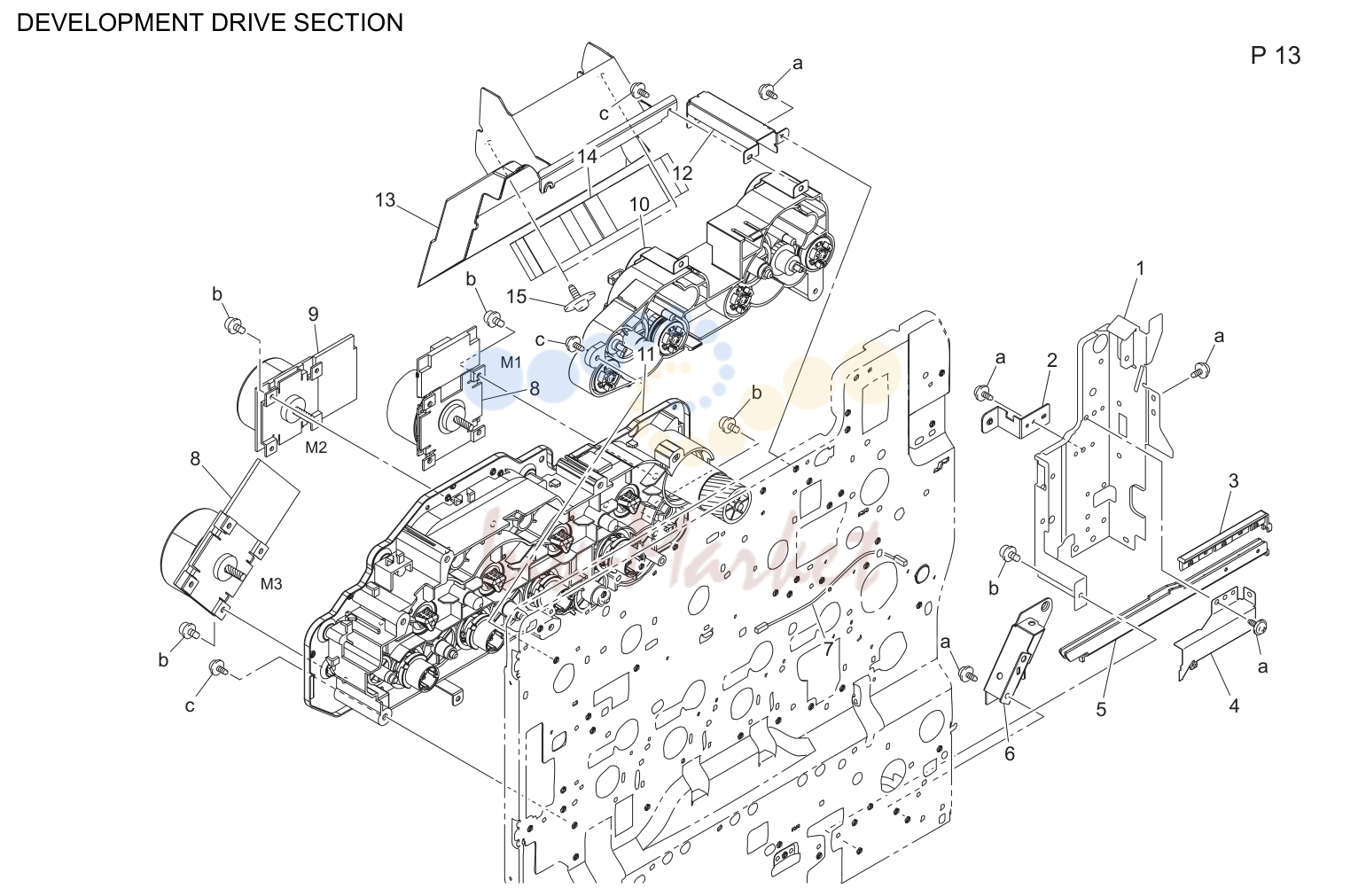

- Development drive секция (P13)

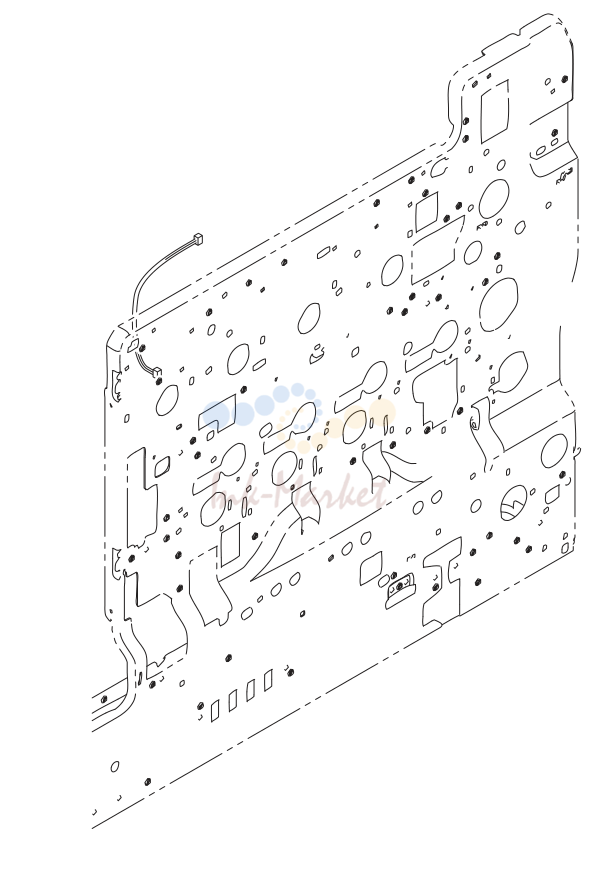

- Перенос ремень секция (P14)

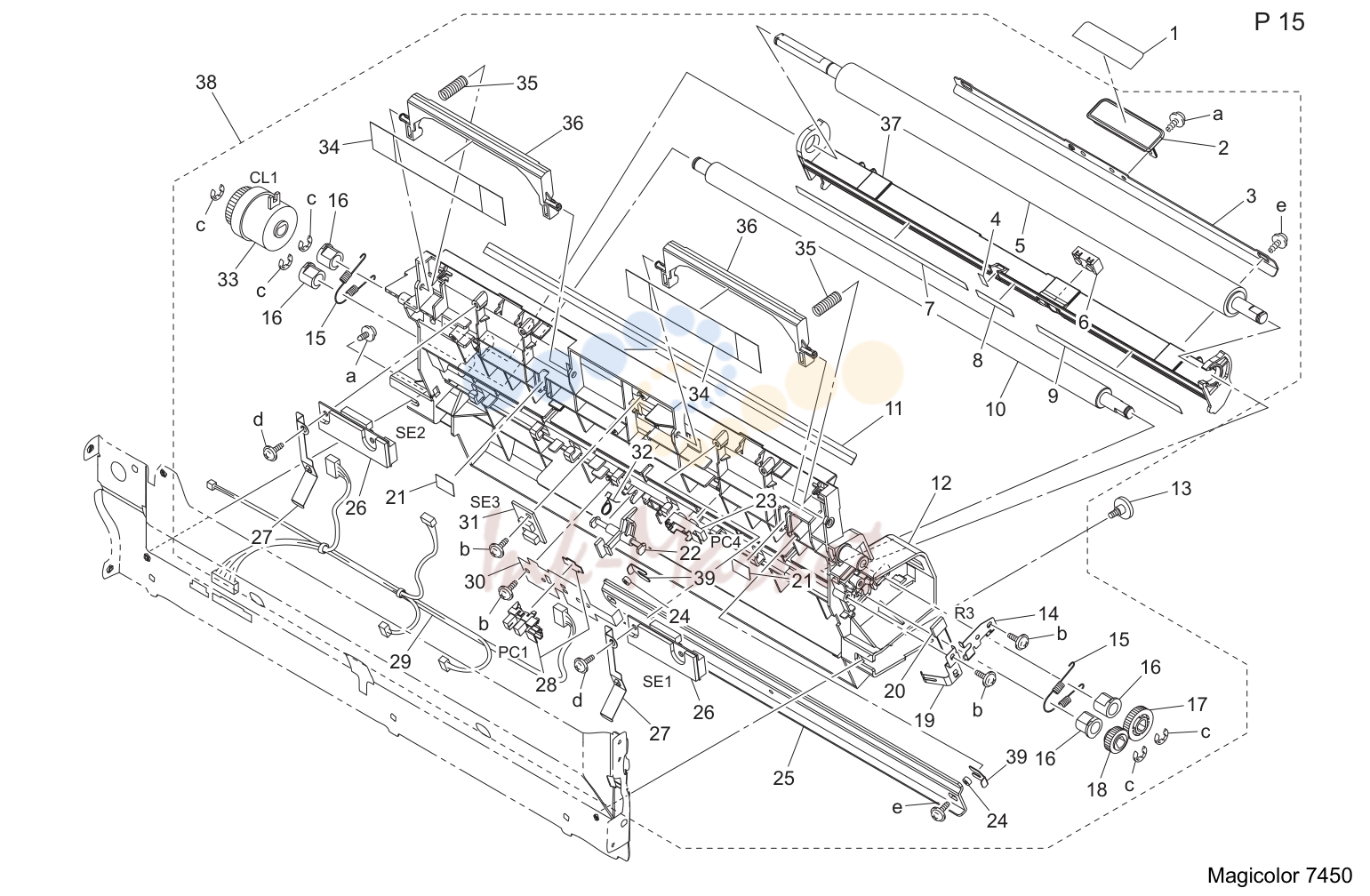

- Paper transport секция (P15)

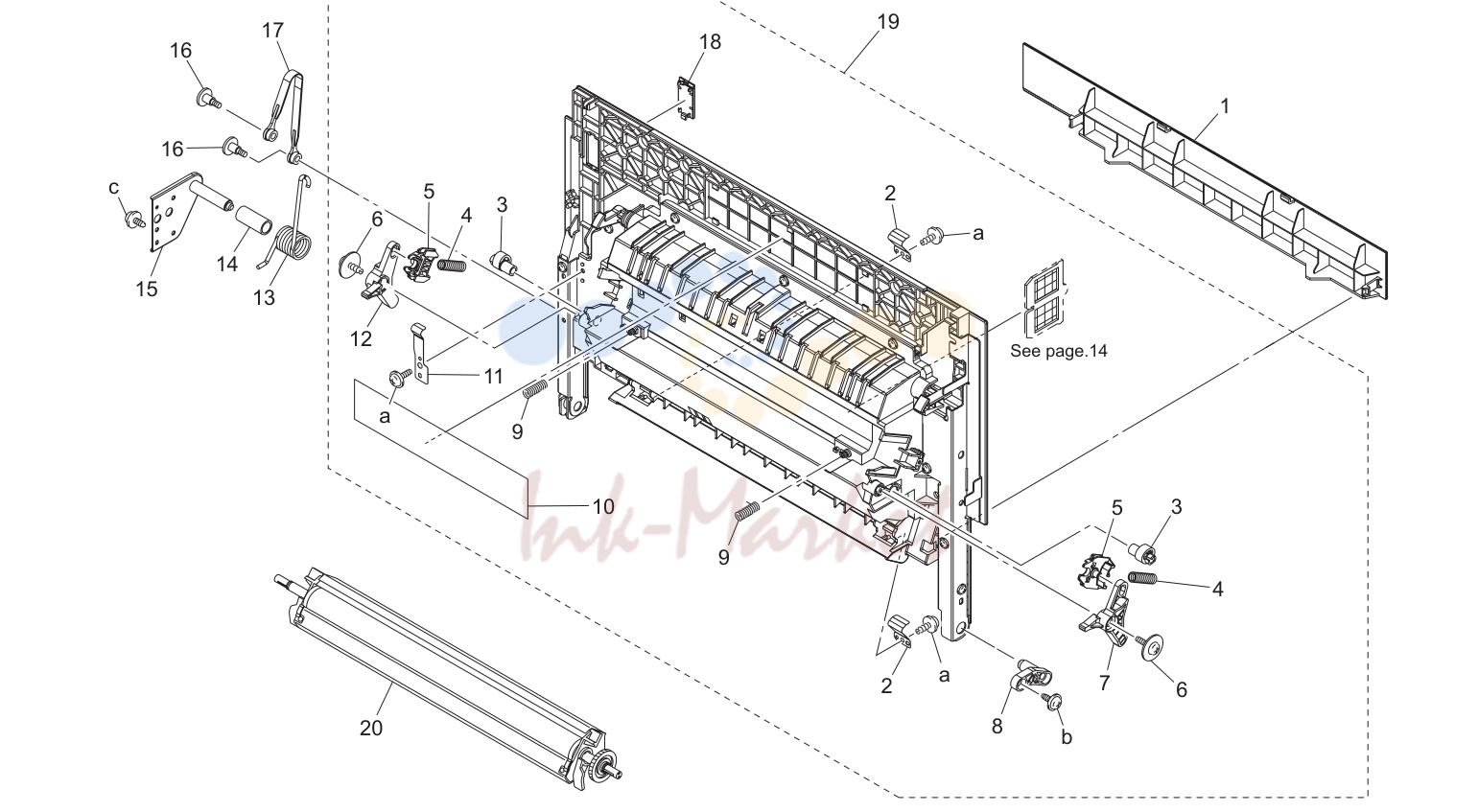

- Right door секция (P16)

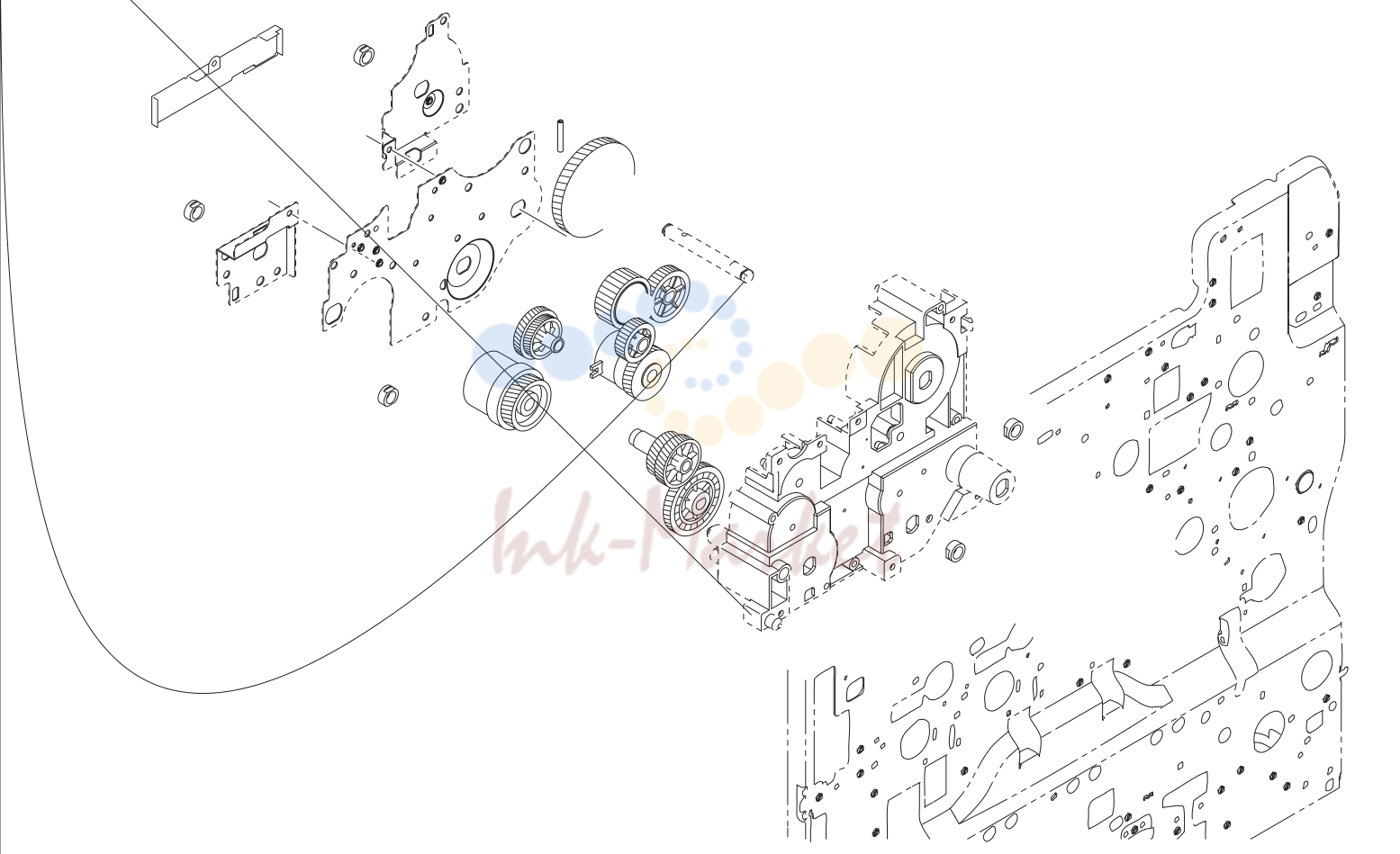

- Transport drive секция (P17)
- Waste тонер transport секция (P18)
- Waste тонер box секция (P19)
- Печь (закрепление) секция (P20)
- Печь (закрепление) drive секция (P21)
- Выход бумаги секция (P22)
- Выход бумаги drive секция (P23)
- Rear воздуховод секция (P24)
- Power узел (P25)
- Mpt cassette tray секция
- Mpt cassette paper take-up секция (P27)
- Wiring accessories and jigs

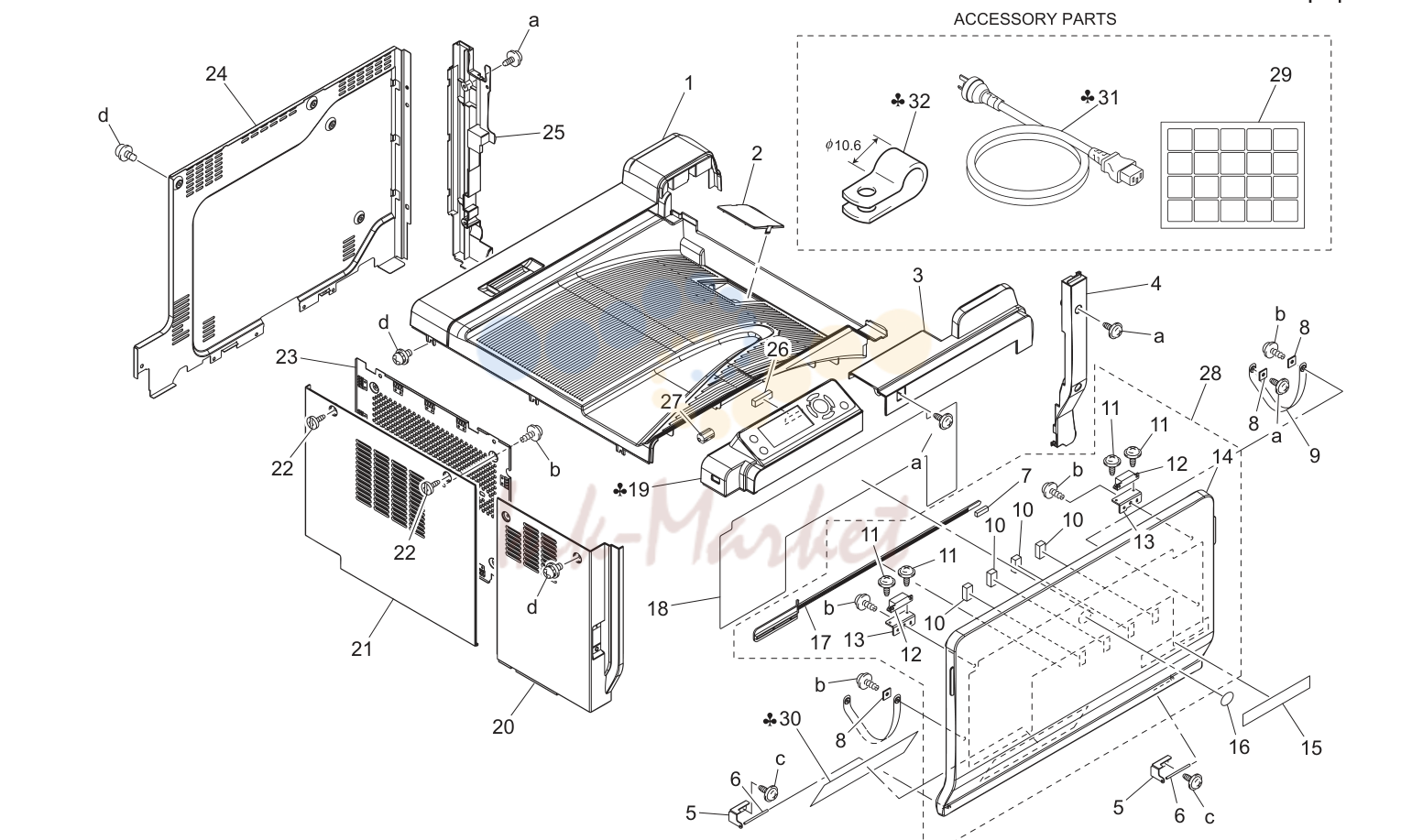

Внешние детали (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4039 1001 07 запросить цену → | Top крышка |
| 2 | 4039 1019 01 запросить цену → | Крышка |
| 3 | 4039 1005 04 запросить цену → | Top крышка |
| 4 | 4038 1008 03 запросить цену → | Правая крышка |
| 5 | 4038 1010 01 запросить цену → | Hinge |
| 6 | 1136 1019 03 запросить цену → | Вал |
| 7 | 4038 2084 03 запросить цену → | Cleaning pad |
| 8 | 1053 3103 01 запросить цену → | Set пластина |
| 9 | 4643 1020 03 запросить цену → | Band |
| 10 | 4025 1018 01 запросить цену → | Уплотнитель |
| 11 | 4038 1051 01 запросить цену → | Screw |
| 12 | 4475 2603 02 запросить цену → | Magnet catch |
| 13 | 4038 1046 01 запросить цену → | Кронштейн |
| 14 | 4039 1002 06 запросить цену → | Передняя крышка |
| 15 | 4039 7330 02 запросить цену → | Label |
| 16 | 4030 7500 01 запросить цену → | Label logo mark |
| 17 | 4038 2083 01 запросить цену → | Claning material |
| 18 | 4039 7301 03 запросить цену → | Label remove |
| 19 | 4039 6054 01 запросить цену → | Панель управления в сборе |
| 20 | 4039 1004 05 запросить цену → | Левая крышка |
| 21 | 4039 1044 03 запросить цену → | Левая крышка |
| 22 | 4039 1045 01 запросить цену → | Shoulder screw |
| 23 | 4039 2247 01 запросить цену → | Shield |
| 24 | 4039 1003 04 запросить цену → | Задняя крышка |
| 25 | 4039 1009 03 запросить цену → | Правая крышка |
| 26 | 4039 6751 01 запросить цену → | Electrically conвоздуховодive material |
| 27 | 9326 1210 81 запросить цену → | Ferrite core |
| 28 | 4039 0755 00 запросить цену → | Крышка в сборе |
| 29 | 4039 9454 00 запросить цену → | Label mteric |
| 29 | 4038 7314 01 запросить цену → | Label inch |
| 30 | 4039 7342 01 запросить цену → | Label reorder |
| 30 | 4039 7346 01 запросить цену → | Label reorder |
| 30 | 4039 7343 01 запросить цену → | Label |
| 30 | 4039 7344 01 запросить цену → | Label reorder |
| 30 | 4039 7345 01 запросить цену → | Label |
| 31 | 9381 4300 31 запросить цену → | Power cord |
| 31 | 4037 0775 01 запросить цену → | Power cord |
| 31 | 9381 4101 31 запросить цену → | Power cord |
| 31 | 9381 4300 41 запросить цену → | Power cord |
| 31 | 9381 4200 21 запросить цену → | Power cord |
| 32 | 9384 1700 24 запросить цену → | P-clip |

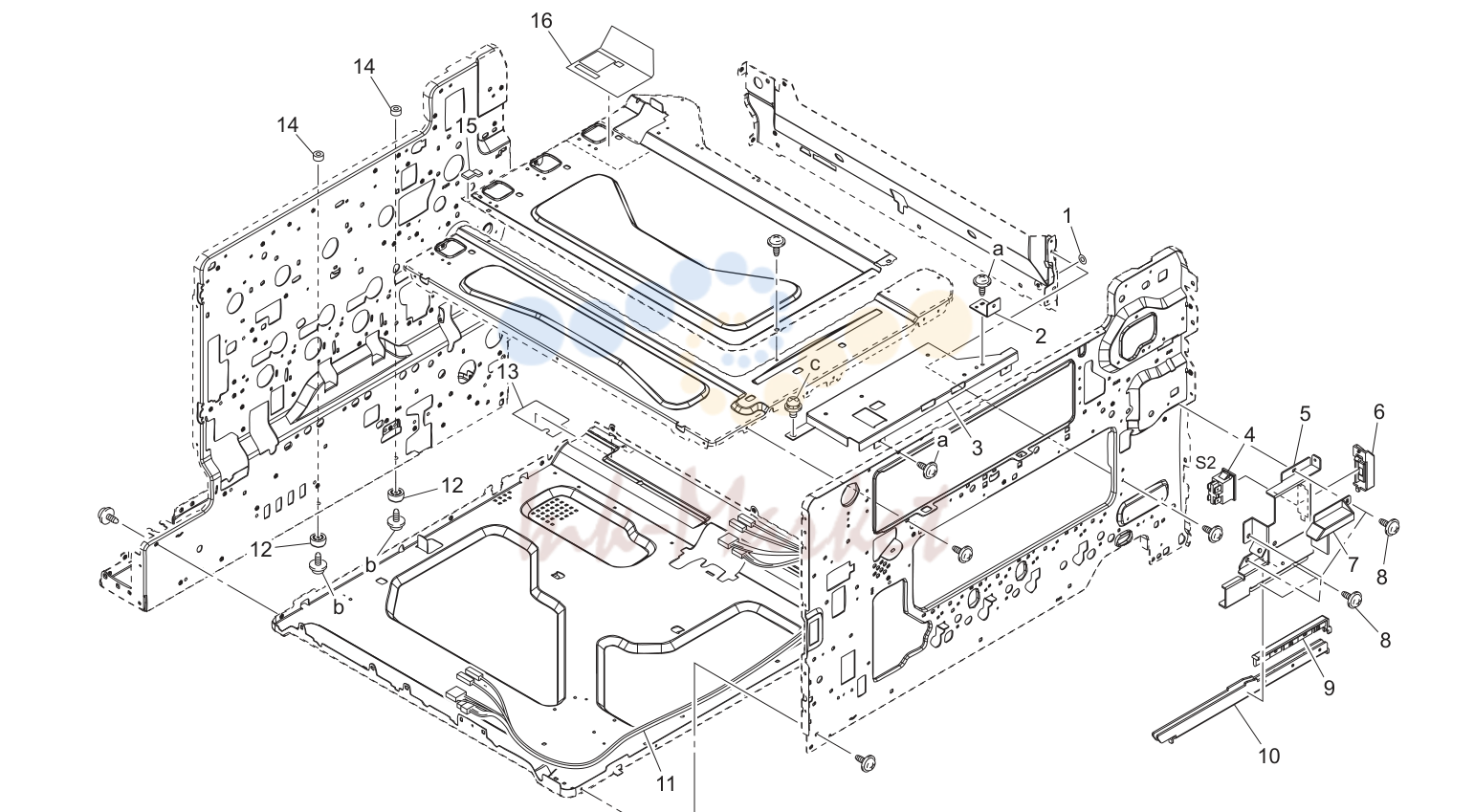

Main рама (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 3595 01 запросить цену → | Spacer |
| 2 | 4039 1047 01 запросить цену → | Кронштейн |
| 3 | 4039 2286 01 запросить цену → | Reinforce пластина |
| 4 | 9332 1710 41 запросить цену → | Выключатель |
| 5 | 4038 2065 17 запросить цену → | Кронштейн |
| 6 | 4128 2215 01 запросить цену → | Крышка |
| 7 | 4038 2066 12 запросить цену → | Крышка |
| 8 | 4154 3804 01 запросить цену → | Screw |
| 9 | 4038 2036 01 запросить цену → | Cap |
| 10 | 4038 2073 01 запросить цену → | Reinforce пластина |
| 11 | 4039 6810 05 запросить цену → | Wire жгут в сборе |
| 12 | 0996 3055 01 запросить цену → | Rubber foot |
| 13 | 4038 2097 02 запросить цену → | Уплотнитель |
| 14 | 1154 4670 01 запросить цену → | Protection |
| 15 | 4039 2209 01 запросить цену → | Уплотнитель |
| 16 | 4039 2210 01 запросить цену → | Уплотнитель |

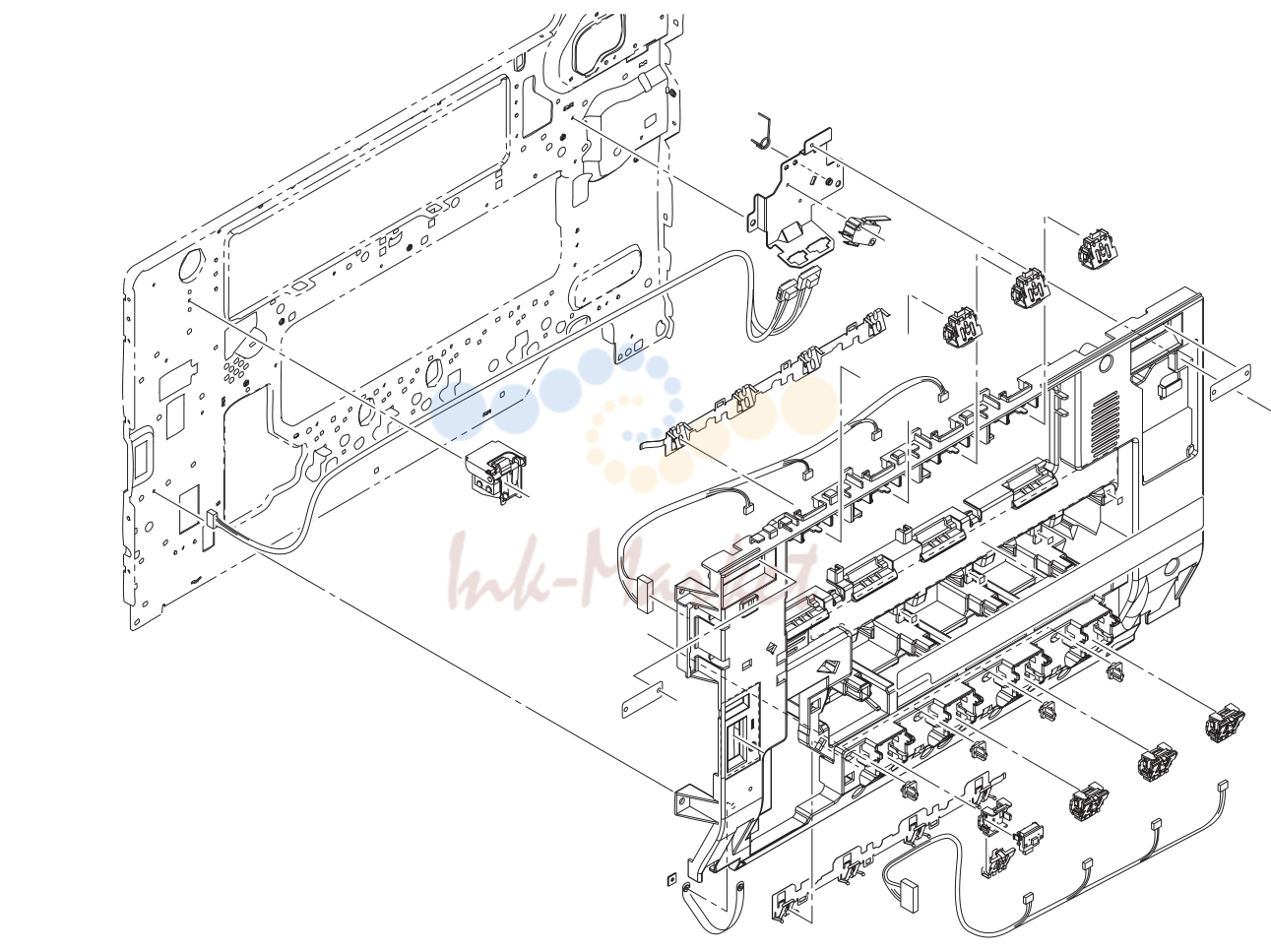

Inner крышка секция (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 9331 2200 21 запросить цену → | Micro-выключатель |
| 2 | 4154 3804 01 запросить цену → | Screw |
| 3 | 4038 2283 02 запросить цену → | Пластина пружина |
| 4 | 4038 2281 04 запросить цену → | Держатель |
| 5 | 4136 6751 01 запросить цену → | Connector pin |
| 6 | 4038 6815 02 запросить цену → | Wire жгут в сборе |
| 7 | 4038 2282 03 запросить цену → | Пластина пружина |
| 8 | 4038 1101 06 запросить цену → | Крышка |
| 9 | 4038 1014 01 запросить цену → | Suction пластина |
| 10 | 4038 1102 02 запросить цену → | Крышка |
| 11 | 4038 7308 02 запросить цену → | Label tc iu |
| 12 | 4039 7350 01 запросить цену → | Label k |
| 13 | 4038 1105 01 запросить цену → | Держатель |
| 14 | 4038 6816 01 запросить цену → | Wire жгут в сборе |
| 15 | 4039 1104 03 запросить цену → | Пластина |
| 16 | 4039 7347 01 запросить цену → | Label y |
| 17 | 4039 7348 01 запросить цену → | Label m |
| 18 | 4039 7349 01 запросить цену → | Label c |
| 19 | 4643 1020 03 запросить цену → | Band |
| 20 | 1053 3103 01 запросить цену → | Set пластина |
| 21 | 0990 6304 02 запросить цену → | Выключатель |
| 22 | 4039 6812 02 запросить цену → | Wire жгут в сборе |
| 24 | 4038 2287 01 запросить цену → | Shoulder screw |
| 25 | 4038 2266 01 запросить цену → | Torsion пружина |
| 26 | 4038 2265 04 запросить цену → | Кронштейн |

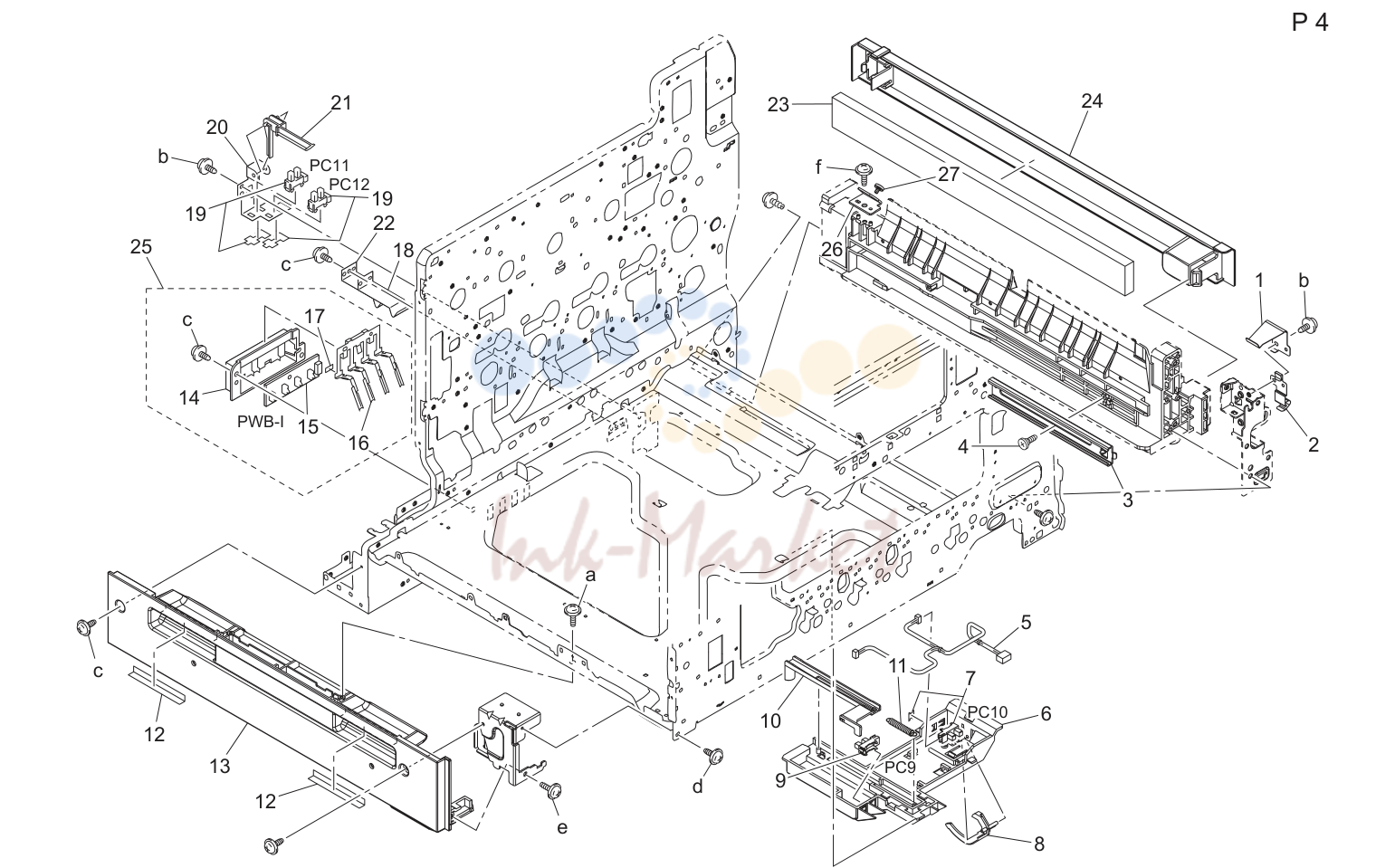

Mpt paper take-up секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 3541 01 запросить цену → | Пластина пружина |
| 2 | 4038 2099 01 запросить цену → | Contact |
| 3 | 4039 5603 00 запросить цену → | Rail |
| 4 | 1164 3053 12 запросить цену → | Shoulder screw |
| 5 | 4038 6829 01 запросить цену → | Wire жгут в сборе |
| 6 | 4004 3062 06 запросить цену → | Держатель |
| 8 | 1164 3027 01 запросить цену → | Actuator |
| 9 | 9335 1400 61 запросить цену → | Solid state выключатель |
| 10 | 4004 3061 01 запросить цену → | Actuator |
| 11 | 4004 3063 01 запросить цену → | Tension пружина |
| 12 | 4038 2162 02 запросить цену → | Cushion |
| 13 | 4038 2008 02 запросить цену → | Rail |
| 14 | 1164 3022 02 запросить цену → | Держатель |
| 15 | 4037 0104 01 запросить цену → | Плата-i |
| 16 | 1164 3020 03 запросить цену → | Рычаг |
| 17 | 4004 3052 01 запросить цену → | Spacer |
| 18 | 1164 3054 01 запросить цену → | Пластина пружина |
| 19 | 4037 0904 01 запросить цену → | Photo interrupter |
| 20 | 4004 3011 01 запросить цену → | Кронштейн |
| 21 | 4004 3012 01 запросить цену → | Рычаг |
| 22 | 4038 3054 01 запросить цену → | Пластина пружина |
| 23 | 4039 1606 00 запросить цену → | Уплотнитель |
| 24 | 4039 1604 01 запросить цену → | Крышка |
| 26 | 4038 5666 00 запросить цену → | Кронштейн |
| 27 | 4038 5667 00 запросить цену → | Shoulder screw |

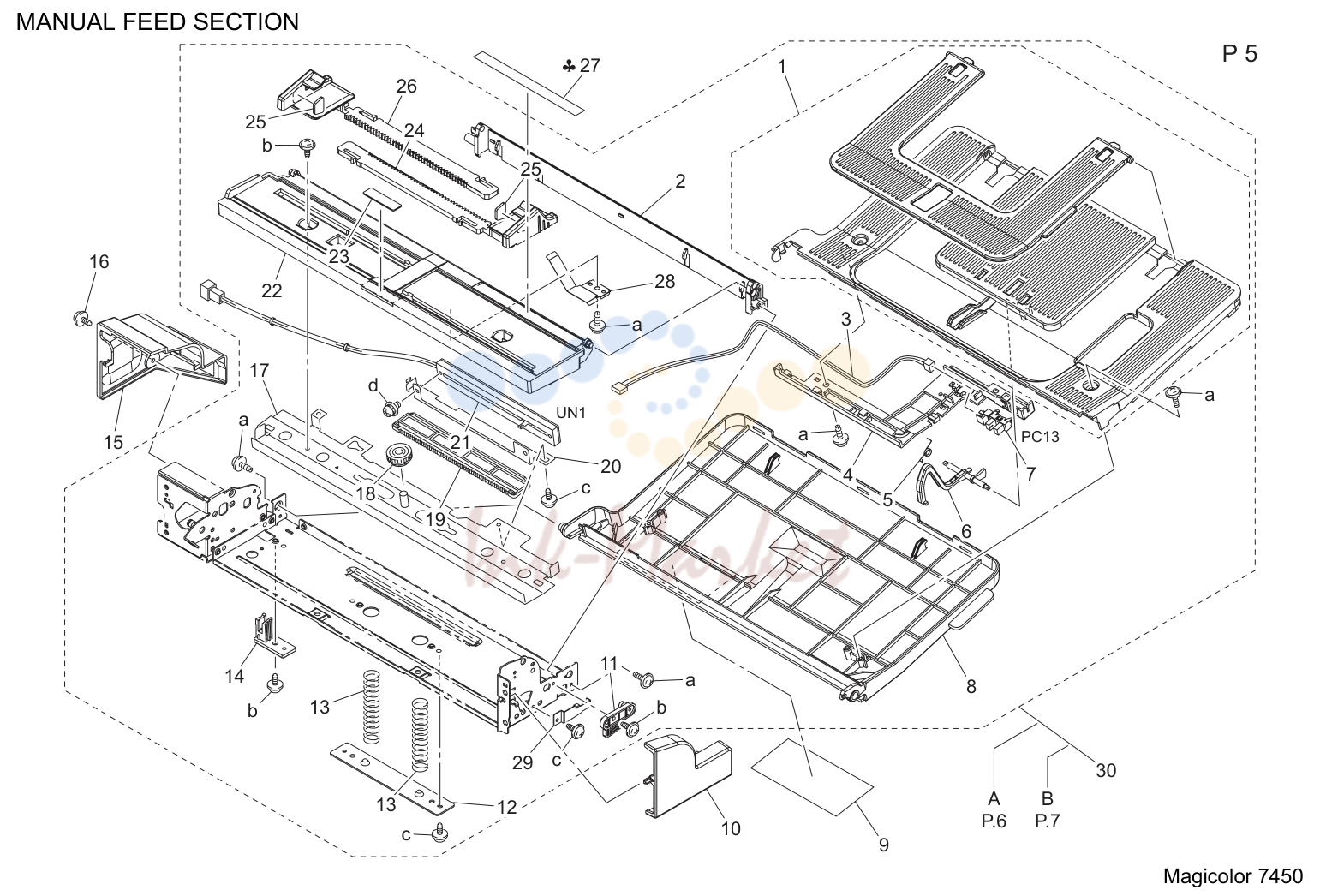

Manual feed секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 0165 00 запросить цену → | Tray в сборе |
| 2 | 4038 3214 04 запросить цену → | Держатель |
| 3 | 4038 6834 03 запросить цену → | Wire жгут в сборе |
| 4 | 4038 3229 01 запросить цену → | Направляющая |
| 5 | 4038 3234 01 запросить цену → | Torsion пружина |
| 6 | 4038 3233 02 запросить цену → | Actuator |
| 7 | 9335 1300 61 запросить цену → | Photo interrupter |
| 8 | 4038 3202 04 запросить цену → | Tray |
| 9 | 4038 7354 01 запросить цену → | Label caution |
| 10 | 4038 3212 04 запросить цену → | Крышка |
| 11 | 4038 3215 01 запросить цену → | Hold пластина |
| 12 | 4038 3253 01 запросить цену → | Hold пластина |
| 13 | 4038 3252 01 запросить цену → | Pressure пружина |
| 14 | 4038 3256 01 запросить цену → | Направляющая |
| 15 | 4038 3213 02 запросить цену → | Крышка |
| 16 | 4154 3804 01 запросить цену → | Screw |
| 17 | 4038 0252 03 запросить цену → | Кронштейн в сборе |
| 18 | 4030 3412 01 запросить цену → | Шестерня 13/18t |
| 19 | 4030 3460 02 запросить цену → | Rack |
| 20 | 4038 3272 01 запросить цену → | Кронштейн |
| 21 | 4038 6845 01 запросить цену → | Wire жгут в сборе |
| 22 | 4038 3251 02 запросить цену → | Lifting пластина |
| 23 | 4687 3281 01 запросить цену → | Friction sheet |
| 24 | 4038 3222 03 запросить цену → | Regulating пластина |
| 25 | 4038 3286 01 запросить цену → | Brake |
| 26 | 4038 3221 03 запросить цену → | Regulating пластина |
| 27 | 4039 9451 00 запросить цену → | Scale metric |
| 27 | 4038 7352 01 запросить цену → | Scale inch |
| 28 | 4038 3255 01 запросить цену → | Brake |
| 29 | 4039 3282 01 запросить цену → | Пластина пружина |

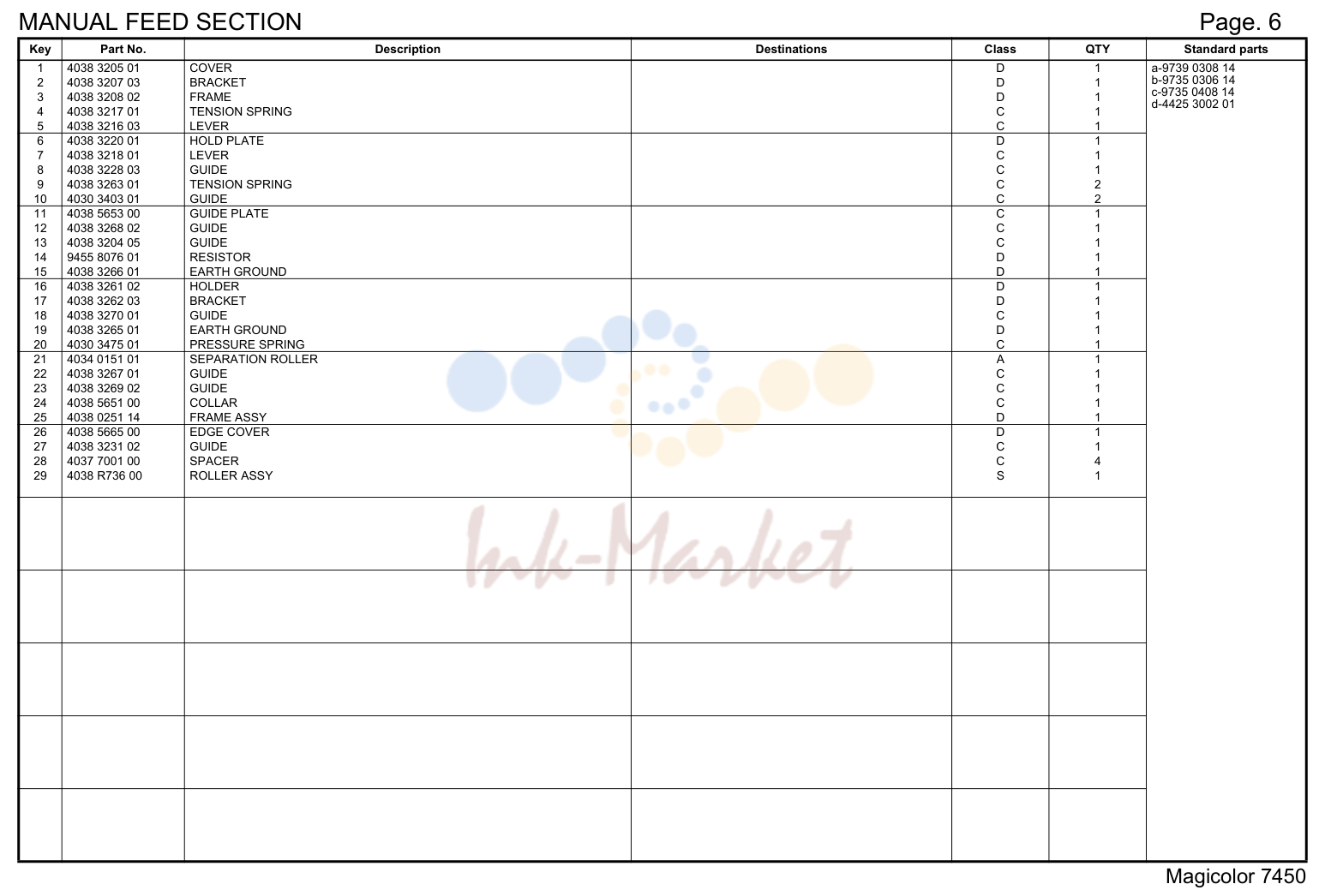

Manual feed секция
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 3205 01 запросить цену → | Крышка |
| 2 | 4038 3207 03 запросить цену → | Кронштейн |
| 3 | 4038 3208 02 запросить цену → | Рама |
| 4 | 4038 3217 01 запросить цену → | Tension пружина |
| 5 | 4038 3216 03 запросить цену → | Рычаг |
| 6 | 4038 3220 01 запросить цену → | Hold пластина |
| 7 | 4038 3218 01 запросить цену → | Рычаг |
| 8 | 4038 3228 03 запросить цену → | Направляющая |
| 9 | 4038 3263 01 запросить цену → | Tension пружина |
| 10 | 4030 3403 01 запросить цену → | Направляющая |
| 11 | 4038 5653 00 запросить цену → | Направляющая пластина |
| 12 | 4038 3268 02 запросить цену → | Направляющая |
| 13 | 4038 3204 05 запросить цену → | Направляющая |
| 14 | 9455 8076 01 запросить цену → | Resistor |
| 15 | 4038 3266 01 запросить цену → | Earth ground |
| 16 | 4038 3261 02 запросить цену → | Держатель |
| 17 | 4038 3262 03 запросить цену → | Кронштейн |
| 18 | 4038 3270 01 запросить цену → | Направляющая |
| 19 | 4038 3265 01 запросить цену → | Earth ground |
| 20 | 4030 3475 01 запросить цену → | Pressure пружина |
| 21 | 4034 0151 01 запросить цену → | Separation ролик |
| 22 | 4038 3267 01 запросить цену → | Направляющая |
| 23 | 4038 3269 02 запросить цену → | Направляющая |
| 24 | 4038 5651 00 запросить цену → | Collar |
| 25 | 4038 0251 14 запросить цену → | Рама в сборе |
| 26 | 4038 5665 00 запросить цену → | Edge крышка |
| 27 | 4038 3231 02 запросить цену → | Направляющая |
| 28 | 4037 7001 00 запросить цену → | Spacer |

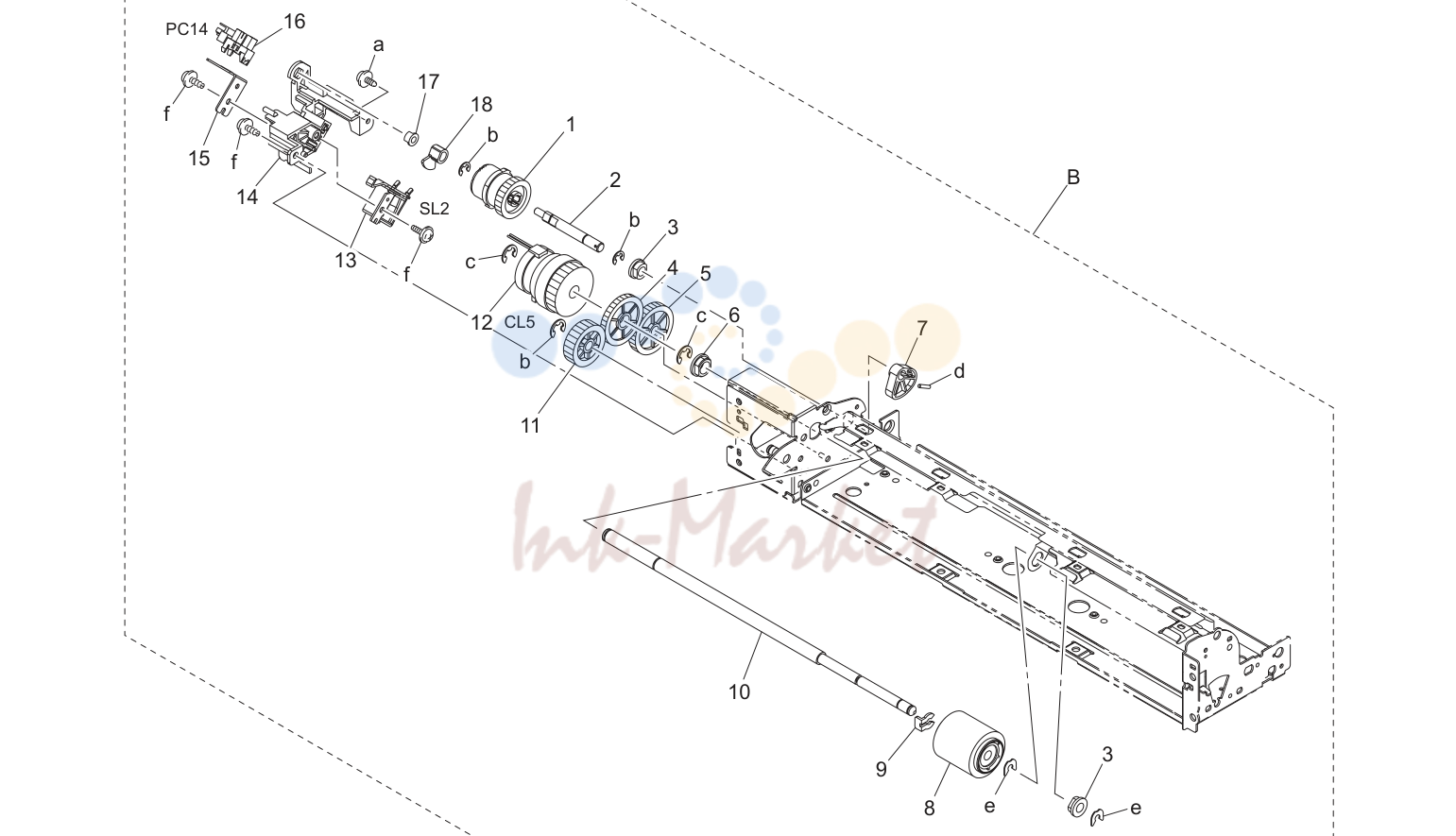

Manual feed секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 3260 01 запросить цену → | Муфта в сборе |
| 2 | 4038 3240 01 запросить цену → | Вал |
| 3 | 1274 2611 01 запросить цену → | Втулка |
| 4 | 4038 3246 01 запросить цену → | Шестерня 30t |
| 5 | 4038 3247 01 запросить цену → | Шестерня 30t |
| 6 | 4131 3532 02 запросить цену → | Втулка |
| 7 | 4038 3236 01 запросить цену → | Cam |
| 8 | 4131 3001 01 запросить цену → | Ролик |
| 9 | 4142 3217 01 запросить цену → | Stop ring |
| 10 | 4038 3232 01 запросить цену → | Вал |
| 11 | 1075 2565 01 запросить цену → | Шестерня 25t |
| 12 | 9322 1200 32 запросить цену → | Муфта |
| 13 | 9321 2400 61 запросить цену → | Соленоид |
| 14 | 4038 3244 02 запросить цену → | Кронштейн |
| 15 | 4038 3249 02 запросить цену → | Кронштейн |
| 16 | 9335 1300 61 запросить цену → | Photo interrupter |
| 17 | 4004 5339 01 запросить цену → | Втулка |
| 18 | 4038 3237 01 запросить цену → | Shield пластина |

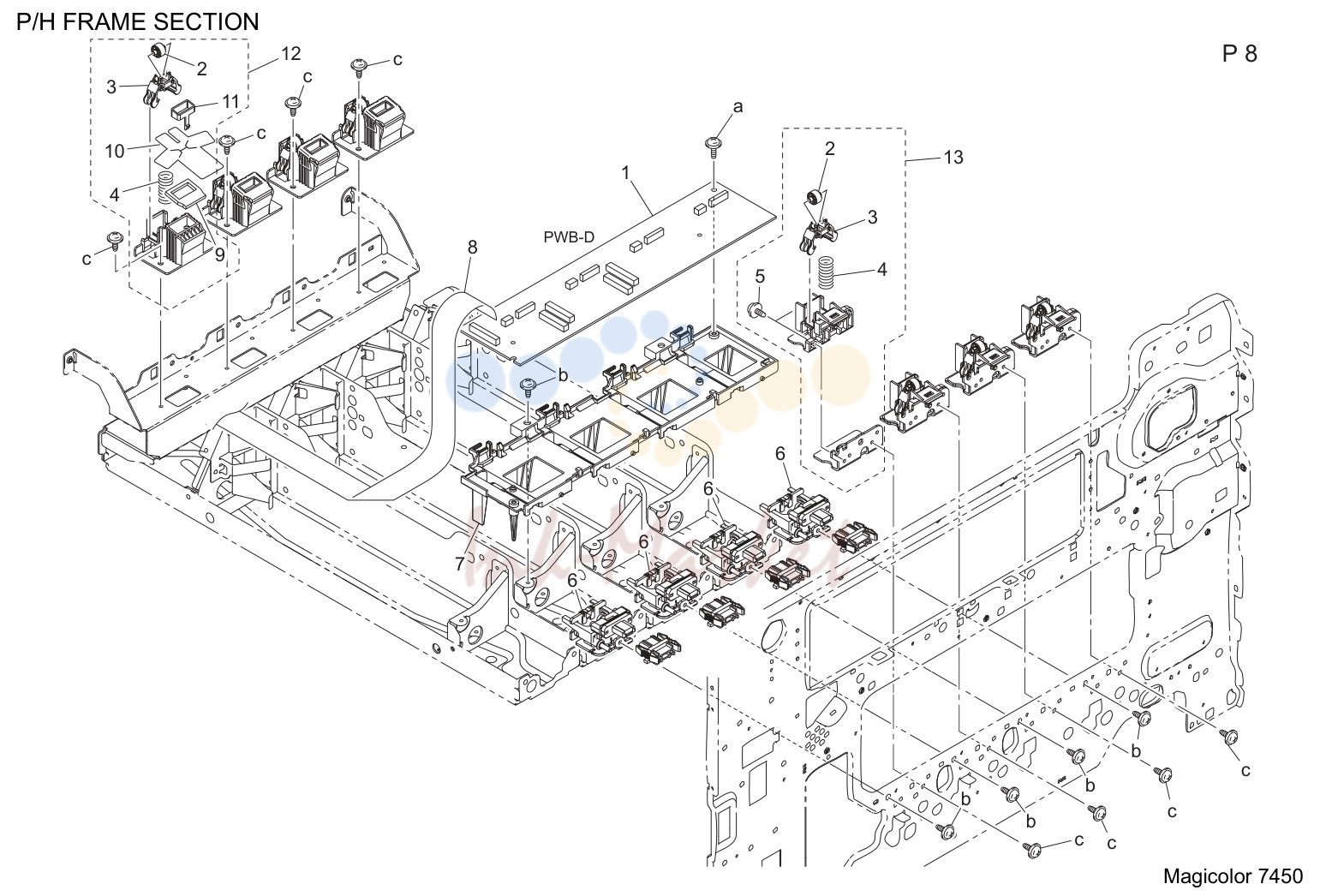

P/h рама секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 0105 03 запросить цену → | Плата-d |
| 2 | 4038 2094 01 запросить цену → | Roll |
| 3 | 4038 2016 02 запросить цену → | Lifting пластина |
| 4 | 4038 2017 01 запросить цену → | Pressure пружина |
| 5 | 4154 3804 01 запросить цену → | Screw |
| 7 | 4038 2249 02 запросить цену → | Держатель |
| 8 | 4039 6840 01 запросить цену → | Wire жгут в сборе |
| 9 | 4038 2067 01 запросить цену → | Уплотнитель |
| 10 | 4038 2051 01 запросить цену → | Уплотнитель |
| 11 | 4038 2086 01 запросить цену → | Collar |
P/h рама секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 1906 04 запросить цену → | Пластина пружина |
| 2 | 4038 2189 01 запросить цену → | Шестерня 27t |
| 3 | 4038 2187 04 запросить цену → | Направляющая |
| 4 | 4038 2044 02 запросить цену → | Reinforce пластина |
| 5 | 4038 2194 01 запросить цену → | Кронштейн |
| 6 | 4038 2193 03 запросить цену → | Вал |
| 7 | 4106 2063 01 запросить цену → | Screw |
| 8 | 1067 2501 01 запросить цену → | Pin |
| 9 | 4038 2196 01 запросить цену → | Pressure пружина |
| 10 | 4038 2191 02 запросить цену → | Шестерня 16t |
| 11 | 4038 2190 03 запросить цену → | Шестерня 16t |
| 12 | 4038 2192 02 запросить цену → | Вал |
| 13 | 4038 0211 04 запросить цену → | Кронштейн в сборе |
| 14 | 4038 2188 02 запросить цену → | Шестерня 30t |
| 15 | 4038 2184 01 запросить цену → | Shoulder screw |
| 16 | 4038 2179 01 запросить цену → | Washer |
| 17 | 4038 2042 01 запросить цену → | Пружина |
| 18 | 4038 2043 03 запросить цену → | Кронштейн |
| 19 | 4038 2180 01 запросить цену → | Contact |
T/c rail секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 2019 01 запросить цену → | Rail |
| 2 | 4038 2038 02 запросить цену → | Set пластина |
| 3 | 4039 2161 03 запросить цену → | Pawl |
| 3 | 4039 2164 03 запросить цену → | Pawl |
| 3 | 4039 2162 03 запросить цену → | Pawl |
| 3 | 4039 2163 03 запросить цену → | Pawl |
| 3 | 4039 2165 03 запросить цену → | Pawl |
| 4 | 4039 7358 01 запросить цену → | Label k |
| 5 | 4039 7357 01 запросить цену → | Label c |
| 6 | 4039 7356 01 запросить цену → | Label m |
| 7 | 4039 7355 01 запросить цену → | Label y |
| 8 | 4039 6814 01 запросить цену → | Wire жгут в сборе |
| 9 | 4039 2020 01 запросить цену → | Rail |
| 10 | 4039 2021 01 запросить цену → | Rail |
| 11 | 4038 2022 02 запросить цену → | Rail |
| 12 | 4038 2102 01 запросить цену → | Уплотнитель |
| 13 | 4038 2109 01 запросить цену → | Pressure пружина |
| 14 | 4038 2108 01 запросить цену → | Stirring member |
| 15 | 4038 2150 01 запросить цену → | Уплотнитель |
| 16 | 4038 2110 03 запросить цену → | Уплотнитель |
| 17 | 4039 2208 01 запросить цену → | Уплотнитель |
| 19 | 4038 1271 00 запросить цену → | Рычаг |
Contact секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 2275 01 запросить цену → | Держатель |
| 2 | 4038 0760 00 запросить цену → | Iu contact пластина в сборе |
| 4 | 4154 3804 01 запросить цену → | Screw |
| 5 | 4039 1016 01 запросить цену → | Задняя крышка |
| 6 | 4039 2240 02 запросить цену → | Держатель |
| 7 | 4039 1043 02 запросить цену → | Крышка |
| 8 | 4039 1015 02 запросить цену → | Задняя крышка |
| 9 | 4038 2206 02 запросить цену → | Держатель |
| 10 | 4038 2274 01 запросить цену → | Держатель |
| 11 | 4038 2255 01 запросить цену → | Крышка |
| 12 | 4038 6203 03 запросить цену → | Hv transformer |
| 13 | 4038 2277 01 запросить цену → | Contact |
| 14 | 4038 2276 01 запросить цену → | Contact |
| 15 | 4038 2225 02 запросить цену → | Contact |
| 16 | 4038 2232 01 запросить цену → | Крышка |
Eraser секция (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 2199 02 запросить цену → | Shield пластина |
| 2 | 4038 2182 01 запросить цену → | Кронштейн |
| 3 | 4038 2181 01 запросить цену → | Кронштейн |
| 4 | 9353 2400 11 запросить цену → | Led pilot lamp |
| 5 | 4038 2015 02 запросить цену → | Кронштейн |
| 6 | 4038 2014 08 запросить цену → | Rail |
| 7 | 4039 7350 01 запросить цену → | Label k |
| 8 | 4039 7349 01 запросить цену → | Label c |
| 9 | 4039 7348 01 запросить цену → | Label m |
| 10 | 4039 7347 01 запросить цену → | Label y |
| 11 | 4038 2040 01 запросить цену → | Reinforce пластина |
| 12 | 4038 2056 02 запросить цену → | Уплотнитель |
| 13 | 4038 2052 02 запросить цену → | Воздуховод |
| 14 | 4038 2053 02 запросить цену → | Уплотнитель |
| 15 | 4038 2081 02 запросить цену → | Уплотнитель |
| 16 | 4038 2151 02 запросить цену → | Уплотнитель |
| 17 | 4038 2104 02 запросить цену → | Уплотнитель |
| 18 | 4038 2103 04 запросить цену → | Shutter |
| 19 | 4038 2105 03 запросить цену → | Torsion пружина |
| 20 | 4038 2032 01 запросить цену → | Reinforce пластина |
| 21 | 4038 2183 01 запросить цену → | Кронштейн |
Development drive секция (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 2074 05 запросить цену → | Reinforce пластина |
| 2 | 4039 2076 03 запросить цену → | Кронштейн |
| 3 | 4038 2036 01 запросить цену → | Cap |
| 4 | 4038 2075 02 запросить цену → | Reinforce пластина |
| 5 | 4038 2073 01 запросить цену → | Reinforce пластина |
| 6 | 4038 3517 02 запросить цену → | Reinforce пластина |
| 7 | 4038 6836 01 запросить цену → | Wire жгут в сборе |
| 8 | 9314 2400 41 запросить цену → | Мотор |
| 9 | 9314 2300 61 запросить цену → | Мотор |
| 12 | 4039 1011 01 запросить цену → | Кронштейн |
| 13 | 4039 1152 02 запросить цену → | Воздуховод |
| 15 | 4163 5293 01 запросить цену → | Screw |
Перенос ремень секция (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 2023 18 запросить цену → | Rail |
| 2 | 4038 2029 01 запросить цену → | Pressure пружина |
| 3 | 4038 2046 01 запросить цену → | Рычаг |
| 4 | 4163 5293 01 запросить цену → | Screw |
| 5 | 4038 2048 01 запросить цену → | Torsion пружина |
| 6 | 4038 2047 02 запросить цену → | Рычаг |
| 7 | 4038 3594 01 запросить цену → | Spacer |
| 8 | 4038 2080 01 запросить цену → | Contact |
| 9 | 4038 2045 01 запросить цену → | Пластина пружина |
| 10 | 4154 3804 01 запросить цену → | Screw |
| 11 | 4038 2077 13 запросить цену → | Contact |
| 12 | 4038 2152 13 запросить цену → | Contact |
| 13 | 4038 2153 13 запросить цену → | Contact |
| 14 | 4038 2078 13 запросить цену → | Contact |
| 15 | 4038 2205 02 запросить цену → | Contact |
| 16 | 4038 2207 01 запросить цену → | Pressure пружина |
| 17 | 4038 2151 02 запросить цену → | Уплотнитель |
| 18 | 4038 2217 01 запросить цену → | Contact |
| 19 | 4038 2024 02 запросить цену → | Rail |
| 20 | 4038 6836 01 запросить цену → | Wire жгут в сборе |
| 21 | 4038 2027 01 запросить цену → | Рычаг |
| 22 | 4038 2028 01 запросить цену → | Torsion пружина |
| 23 | 4038 2026 01 запросить цену → | Рычаг |
| 26 | 4038 6835 01 запросить цену → | Wire жгут в сборе |
Paper transport секция (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 7303 01 запросить цену → | Label m1 |
| 2 | 4038 3532 01 запросить цену → | Handle |
| 3 | 4038 3529 02 запросить цену → | Reinforce пластина |
| 4 | 4038 3539 01 запросить цену → | Направляющая |
| 5 | 4038 3501 01 запросить цену → | Ролик |
| 6 | 9335 1400 21 запросить цену → | Solid state выключатель |
| 7 | 4038 3537 01 запросить цену → | Направляющая |
| 8 | 4038 3538 01 запросить цену → | Направляющая |
| 9 | 4038 3536 01 запросить цену → | Направляющая |
| 10 | 4038 3502 02 запросить цену → | Ролик |
| 11 | 4038 3540 03 запросить цену → | Направляющая |
| 12 | 4038 3526 04 запросить цену → | Направляющая |
| 13 | 4038 7023 00 запросить цену → | Shoulder screw |
| 14 | 4038 3530 01 запросить цену → | Earth ground |
| 15 | 4038 3525 01 запросить цену → | Tension пружина |
| 16 | 4025 3572 01 запросить цену → | Втулка |
| 17 | 4004 3503 02 запросить цену → | Шестерня 20t |
| 18 | 4004 3504 02 запросить цену → | Шестерня 14t |
| 19 | 4038 3567 01 запросить цену → | Пластина пружина |
| 20 | 9455 8076 01 запросить цену → | Resistor |
| 21 | 4128 3522 01 запросить цену → | Уплотнитель |
| 22 | 4038 3562 01 запросить цену → | Actuator |
| 23 | 9335 1400 11 запросить цену → | Prism |
| 24 | 4038 3593 01 запросить цену → | Washer |
| 25 | 4038 3592 01 запросить цену → | Reinforce пластина |
| 26 | 9372 1300 12 запросить цену → | Photo sensing element |
| 27 | 4038 3531 02 запросить цену → | Earth ground |
| 28 | 4037 0906 01 запросить цену → | Photo interrupter |
| 29 | 4038 6830 02 запросить цену → | Wire жгут в сборе |
| 30 | 4038 3561 03 запросить цену → | Кронштейн |
| 31 | 9372 5400 31 запросить цену → | Humidity convertion el. |
| 32 | 1164 3527 02 запросить цену → | Torsion пружина |
| 33 | 9322 1300 21 запросить цену → | Муфта |
| 34 | 4038 3556 01 запросить цену → | Уплотнитель |
| 35 | 4038 3559 01 запросить цену → | Pressure пружина |
| 36 | 4038 3558 02 запросить цену → | Крышка |
| 37 | 4038 3527 03 запросить цену → | Направляющая |
| 39 | 4038 3597 01 запросить цену → | Spacer |
Right door секция (P16)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 3515 02 запросить цену → | Крышка |
| 2 | 4038 3520 01 запросить цену → | Пластина пружина |
| 3 | 4038 3553 01 запросить цену → | Cam |
| 4 | 4038 4611 01 запросить цену → | Pressure пружина |
| 5 | 4038 3542 02 запросить цену → | Держатель |
| 6 | 4163 5293 01 запросить цену → | Screw |
| 7 | 4038 3551 01 запросить цену → | Рычаг |
| 8 | 4038 3516 01 запросить цену → | Вал |
| 9 | 4038 4620 01 запросить цену → | Pressure пружина |
| 10 | 4038 7302 02 запросить цену → | Label jam |
| 11 | 4038 3571 02 запросить цену → | Contact |
| 12 | 4038 3552 01 запросить цену → | Рычаг |
| 13 | 4038 3512 02 запросить цену → | Torsion пружина |
| 14 | 4038 3534 01 запросить цену → | Collar |
| 15 | 4038 0210 01 запросить цену → | Кронштейн в сборе |
| 16 | 4038 3511 02 запросить цену → | Shoulder screw |
| 17 | 4038 3523 01 запросить цену → | Stopper |
| 18 | 4038 3521 01 запросить цену → | Крышка |
Transport drive секция (P17)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 2513 01 запросить цену → | Шестерня 83/115t |
| 2 | 4038 2520 01 запросить цену → | Шестерня 65t |
| 3 | 4038 2529 01 запросить цену → | Шестерня 26t |
| 4 | 4038 2599 01 запросить цену → | Шестерня 32t |
| 5 | 4038 2531 01 запросить цену → | Шестерня 32/18t |
| 6 | 4038 2532 01 запросить цену → | Шестерня 24t |
| 7 | 9322 1400 21 запросить цену → | Муфта |
| 8 | 4038 2551 01 запросить цену → | Шестерня 49/44t |
| 9 | 4658 3516 01 запросить цену → | Втулка |
| 10 | 4038 2519 01 запросить цену → | Шестерня 22t |
| 11 | 4038 2598 01 запросить цену → | Шестерня 18t |
| 12 | 4038 2699 01 запросить цену → | Pin |
| 13 | 4038 2514 01 запросить цену → | Шестерня 50t |
| 14 | 4038 2549 01 запросить цену → | Шестерня 37/50t |
| 15 | 9322 1300 31 запросить цену → | Муфта |
| 16 | 4038 2517 01 запросить цену → | Шестерня 22/38t |
| 17 | 4038 2508 01 запросить цену → | Шестерня 55/31t |
| 18 | 4038 2578 01 запросить цену → | Шестерня 20/56t |
| 19 | 4004 2545 01 запросить цену → | Шестерня 18/30t |
| 20 | 4038 2253 01 запросить цену → | Shield |
Полный список запчастей доступен по запросу.
комментарии
