Konica Minolta magicolor 8650 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Внешние детали (P1)
- Внешние детали (P2)
- Inner крышка секция (P3)
- T/c rail секция (P4)
- Erase lamp секция (P5)
- Перенос ремень узел (P6)
- P/h рама секция (P7)
- Print head секция (P8)
- Тонер conveyance секция (P9)

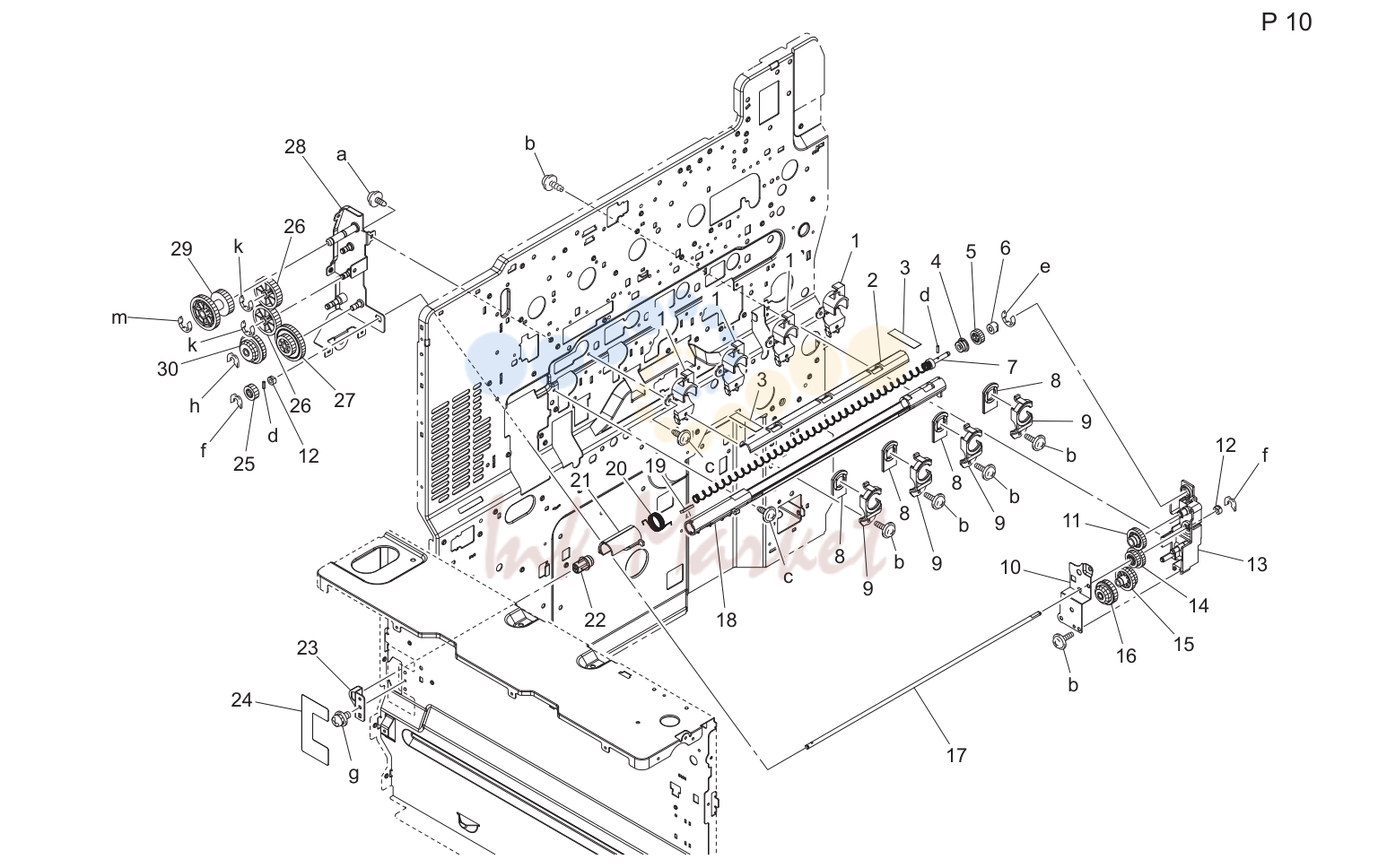

- Тонер conveyance секция (P10)

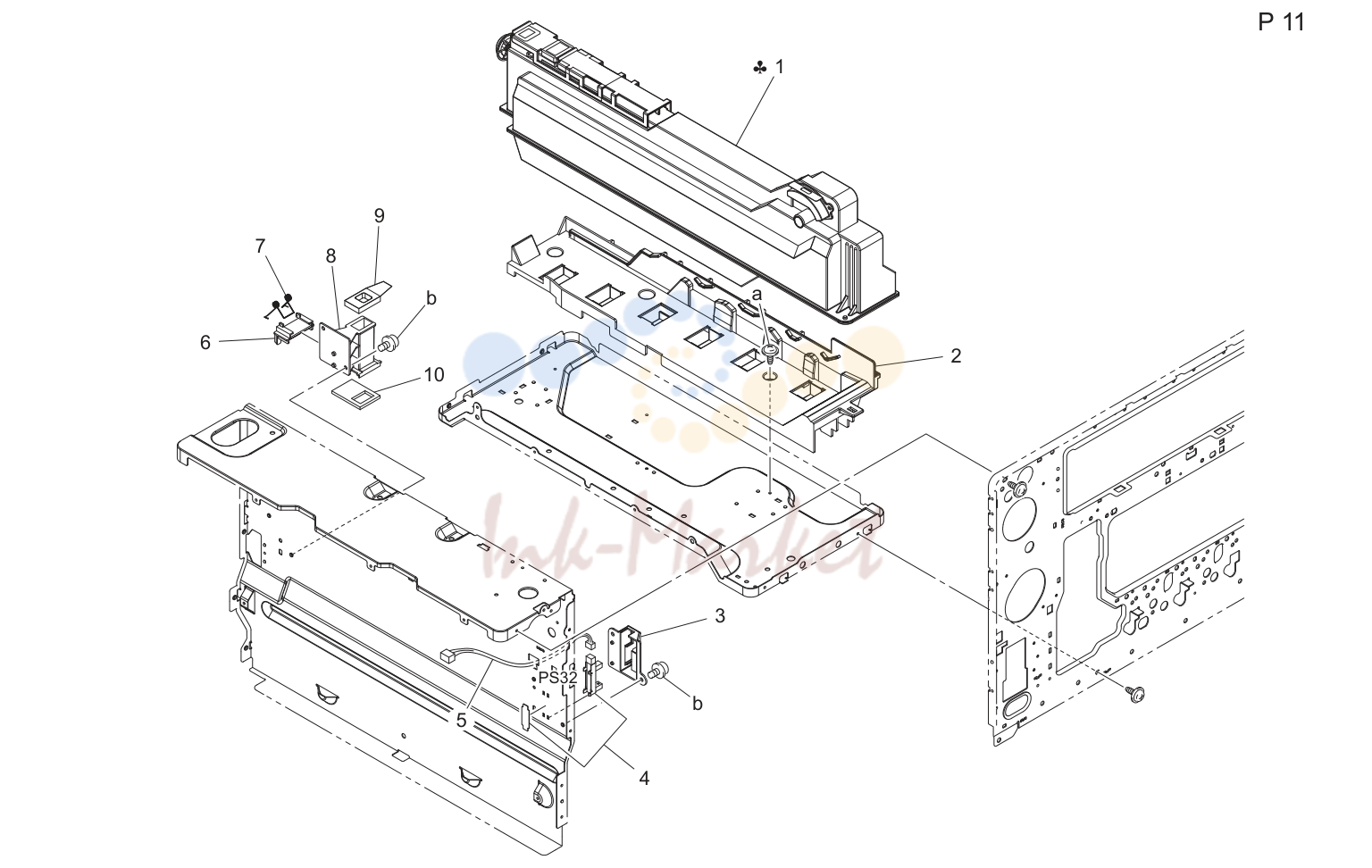

- Тонер collecting секция (P11)
- 1st подача бумаги секция (tray 2) (P12)

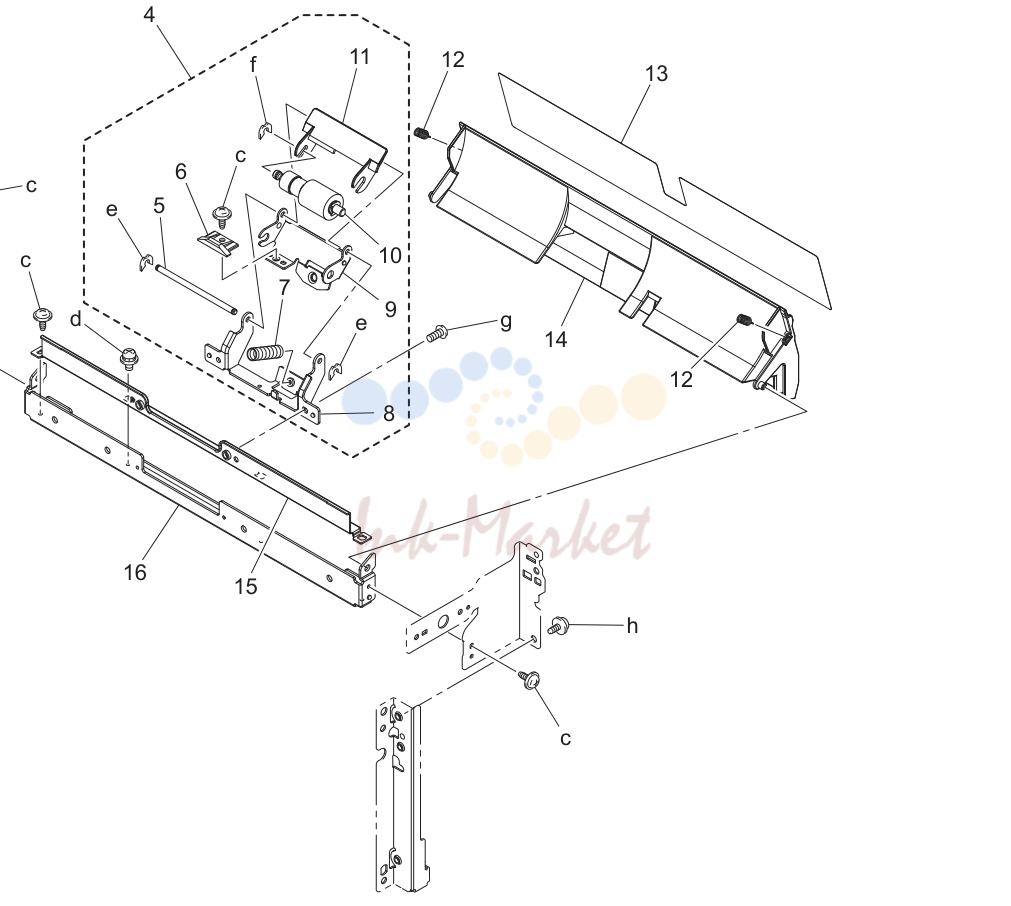

- 1st подача бумаги секция (tray 2) (P13)

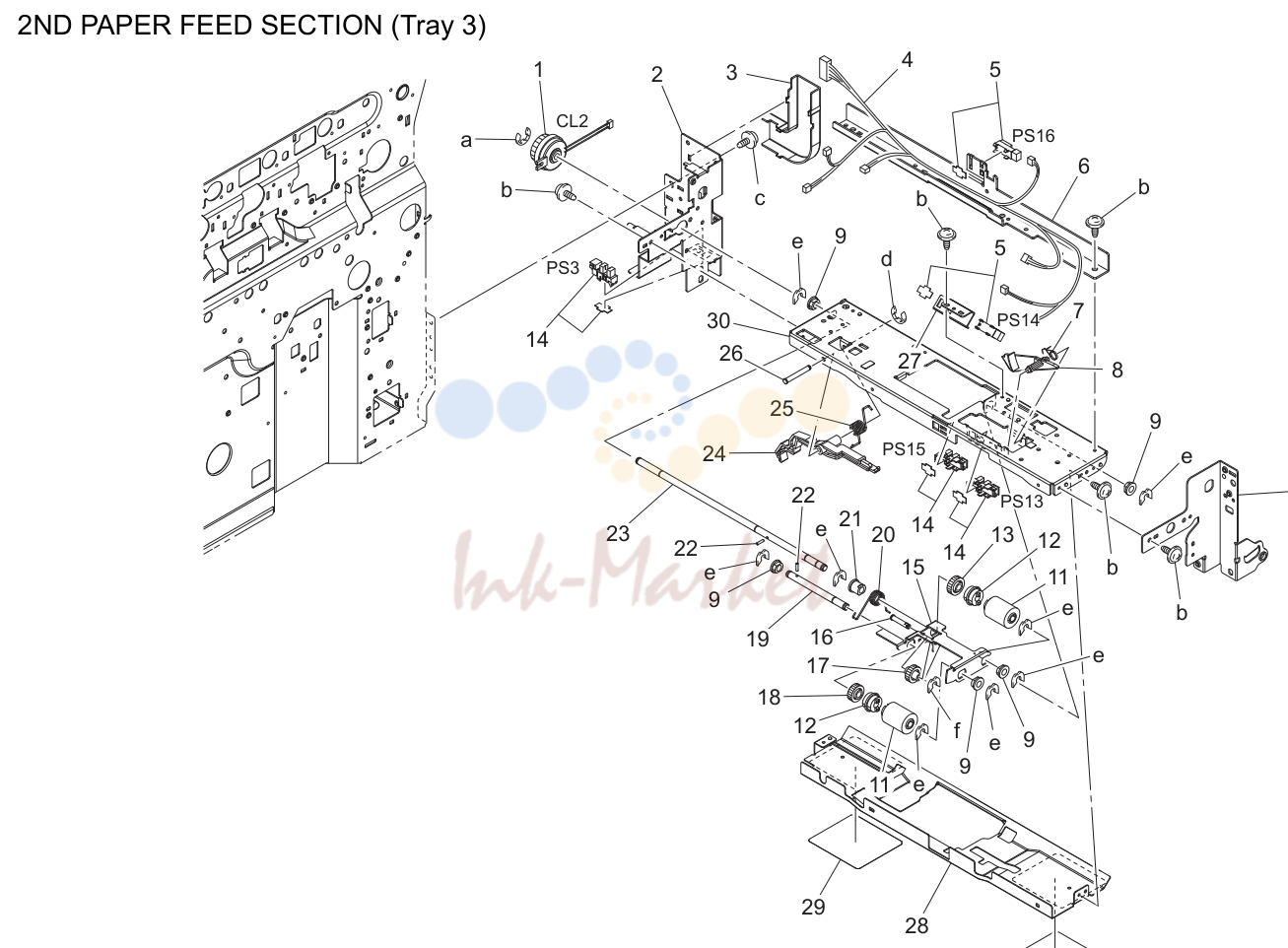

- 2nd подача бумаги секция (tray 3) (P14)

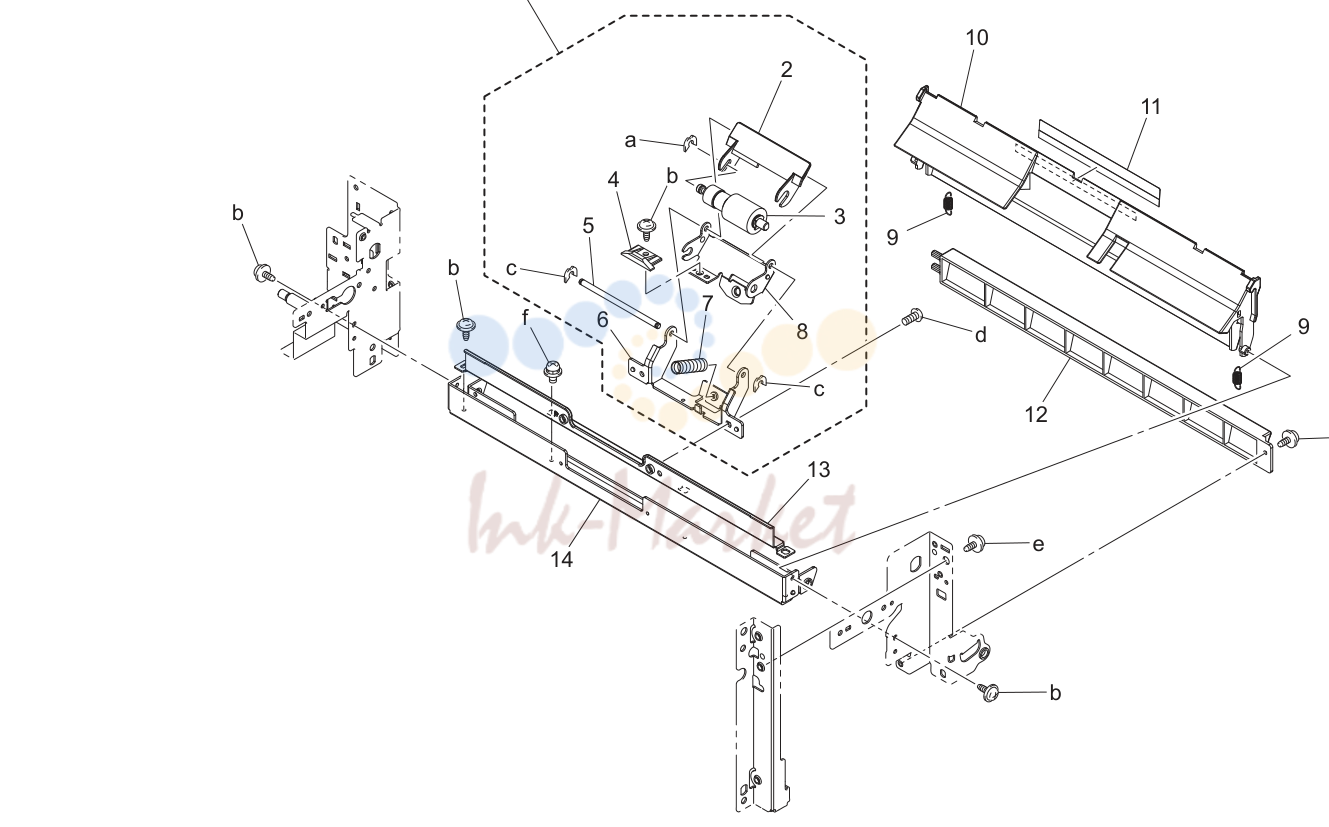

- 2nd подача бумаги секция (tray 3) (P15)

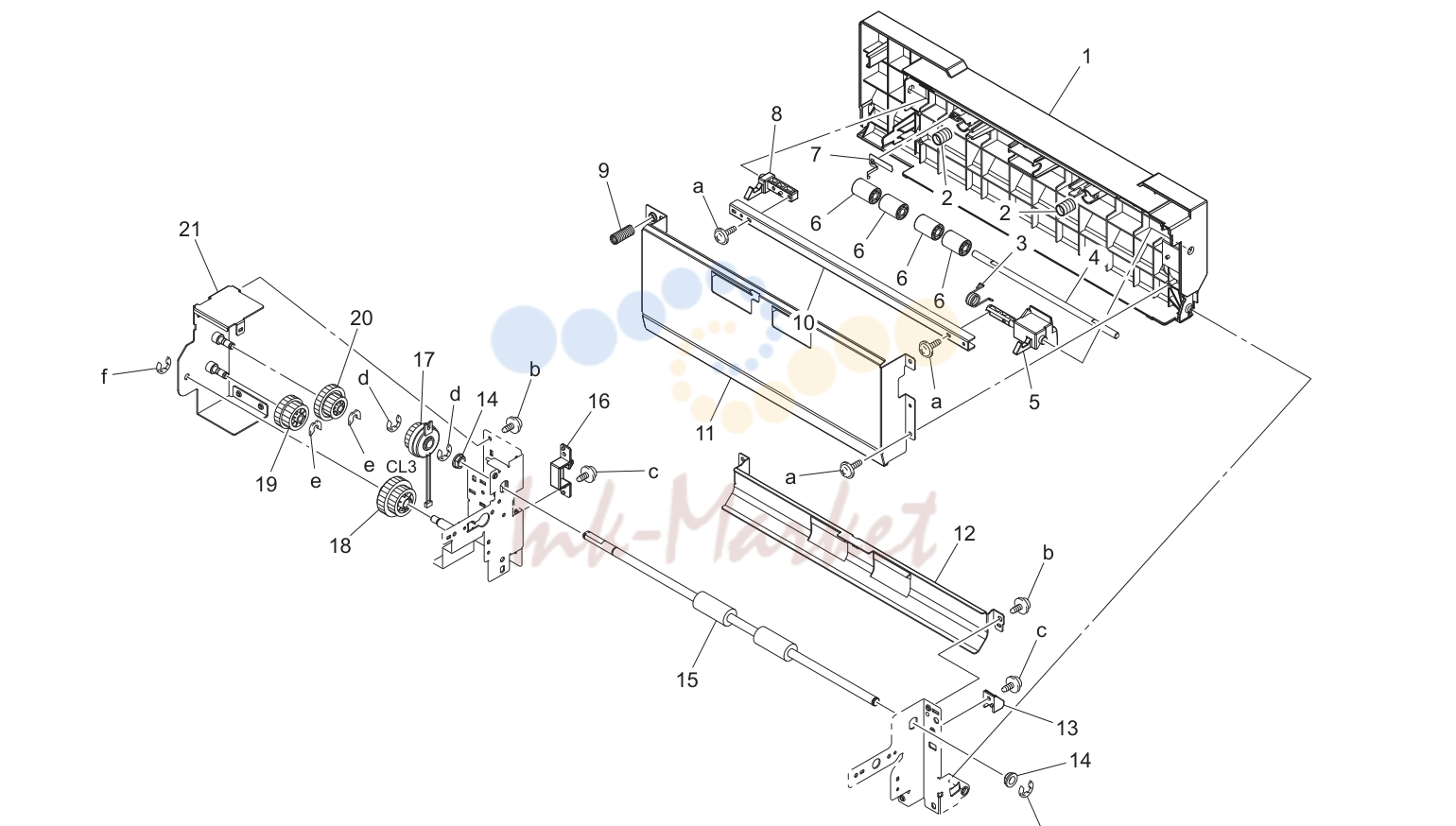

- 2nd подача бумаги секция (tray 3) (P16)
- 1st cassette секция (tray 2) (P17)
- 1st cassette секция (tray 2) (P18)
- 2nd cassette секция (tray 3) (P19)
- 2nd cassette секция (tray 3) (P20)
- Manual feed tray узел (tray 1) (P21)
- Manual feed tray узел (tray 1) (P22)
- Manual feed tray узел (tray 1) (P23)
- Manual feed tray узел (tray 1) (P24)
- Adu/vertical conveyance секция (P25)
- Adu/vertical conveyance секция (P26)
- Adu/vertical conveyance секция (P27)
- Adu/vertical conveyance секция (P28)
- Adu/vertical conveyance секция (P29)
- Печь (закрепление) секция (P30)
- Выход бумаги секция (P31)
- Выход бумаги секция (P32)
- Main drive секция (P33)
- Feed/transport drive секция (P34)
- Печь (закрепление) drive секция (P35)
- Main рама секция (P36)
- Lower рама секция (P37)
- Size detecting секция (P38)
- High voltage узел (P39)
- Main power supply узел (P40)
- Rear electrical секция (P41)
- Rear вентилятор секция (P42)
- Shield box секция (P43)
- Wiring
- Wiring
- Wiring
- Wiring
- Wiring
- Wiring accessories and jigs
- Accessory детали (P50)

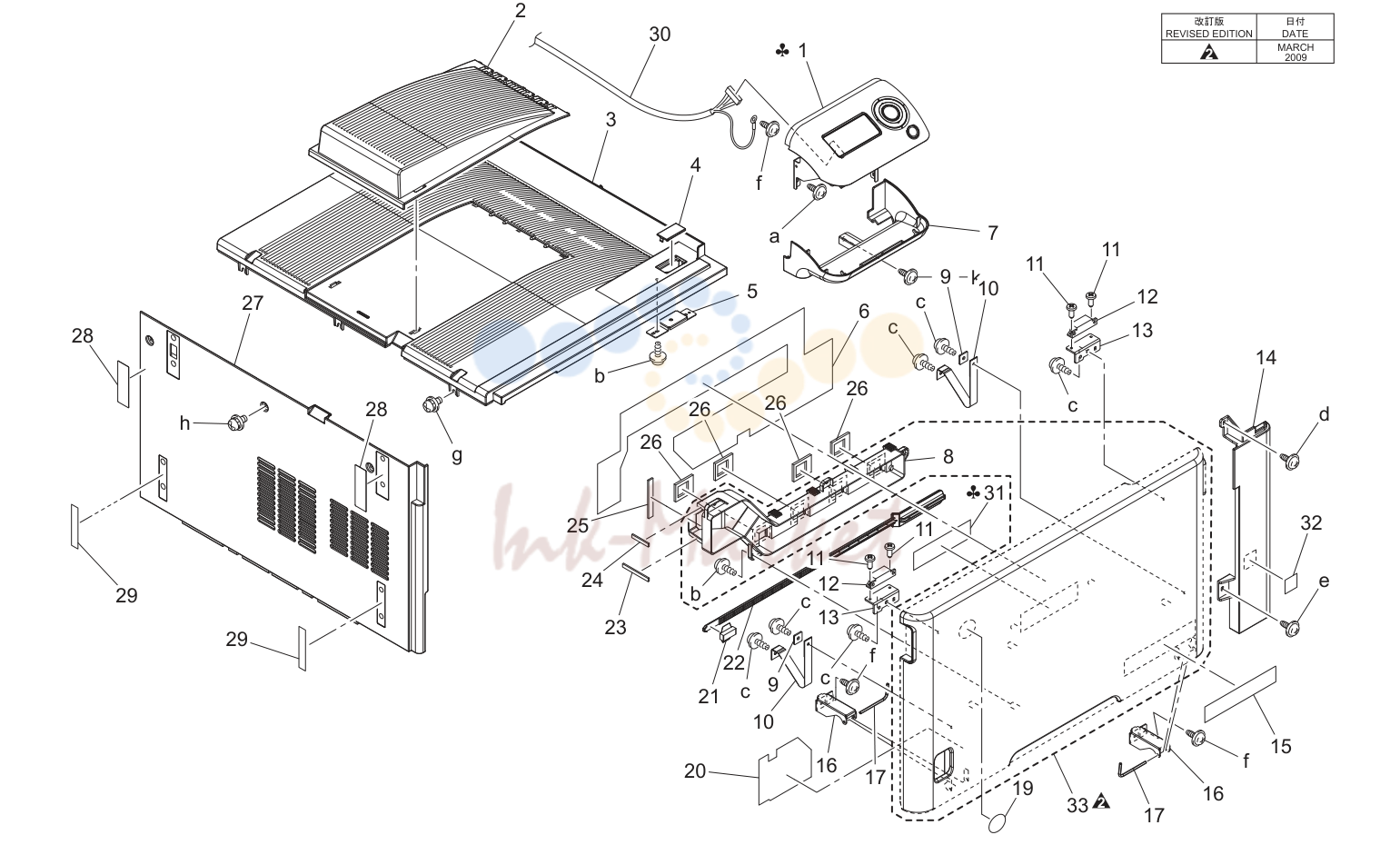

Внешние детали (P1)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A02E M719 01 запросить цену → | Панель в сборе |
| 1 | A02E M720 01 запросить цену → | Панель в сборе |
| 1 | A02E M721 00 запросить цену → | Панель в сборе |
| 1 | A02E M722 00 запросить цену → | Панель в сборе |
| 2 | A02E 1714 00 запросить цену → | Tray |
| 3 | A02E 1715 00 запросить цену → | Top крышка |
| 4 | A02E 1716 00 запросить цену → | Крышка |
| 5 | A02E 1615 00 запросить цену → | Кронштейн |
| 6 | A02E 9425 01 запросить цену → | Label remove/clean |
| 7 | A02E 1489 01 запросить цену → | Крышка |
| 8 | A02E 1160 01 запросить цену → | Воздуховод |
| 9 | 1053 3103 01 запросить цену → | Set пластина |
| 10 | A02E 1612 00 запросить цену → | Band |
| 11 | 4038 1051 01 запросить цену → | Screw |
| 12 | 4475 2603 02 запросить цену → | Magnet catch |
| 13 | 4038 1046 01 запросить цену → | Кронштейн |
| 14 | A02E 1648 00 запросить цену → | Крышка |
| 15 | A02E 9431 00 запросить цену → | Label magicolor 8650 |
| 16 | A02E 1610 00 запросить цену → | Hinge |
| 17 | A02E 1613 00 запросить цену → | Вал |
| 19 | A00J 9455 00 запросить цену → | Logo mark |
| 20 | A02E 9426 00 запросить цену → | Label waste тонер remove |
| 21 | 4038 2084 06 запросить цену → | Cleaning pad |
| 22 | 4038 2083 02 запросить цену → | Claning material |
| 23 | A02E 1162 00 запросить цену → | Уплотнитель |
| 24 | A02E 1165 00 запросить цену → | Уплотнитель |
| 25 | A02E 1163 00 запросить цену → | Уплотнитель |
| 26 | A02E 1164 00 запросить цену → | Уплотнитель |
| 27 | A02E 1650 01 запросить цену → | Левая крышка |
| 28 | A02E 1652 01 запросить цену → | Уплотнитель |
| 29 | A02E 1653 00 запросить цену → | Label |
| 30 | A02E N10W 01 запросить цену → | Ope.узел кабель /p |
| 30 | A02E N10W 02 запросить цену → | Ope.узел кабель /p |
| 31 | A02E 9461 00 запросить цену → | Label consumables reorder |
| 31 | A02E 9462 00 запросить цену → | Label consumables reorder |
| 31 | A02E 9463 00 запросить цену → | Label consumables reorder |
| 31 | A02E 9464 00 запросить цену → | Label consumables reorder |
| 31 | A02E 9465 00 запросить цену → | Label consumables reorder |
| 31 | A02E 9466 00 запросить цену → | Label consumables reorder |
| 32 | A011 9462 00 запросить цену → | Label emperon |
| 33 | A02E F188 00 запросить цену → | Передняя крышка в сборе |

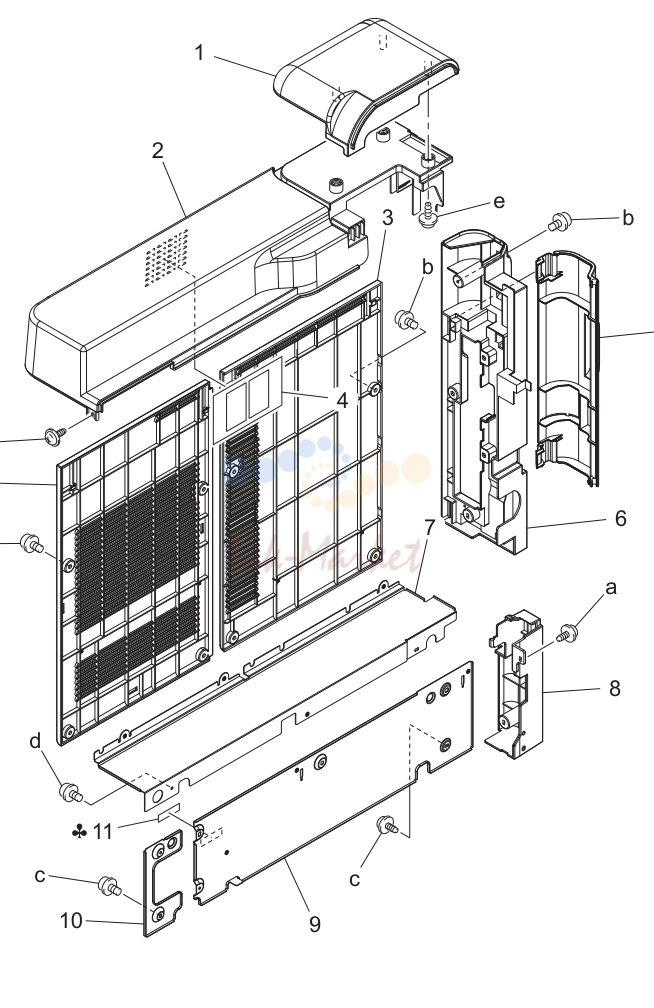

Внешние детали (P2)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A02E 1663 02 запросить цену → | Крышка |
| 2 | A02E 1662 04 запросить цену → | Крышка |
| 3 | A02E 1711 00 запросить цену → | Крышка |
| 4 | A02E 1152 00 запросить цену → | Filter |
| 5 | A02E 1636 01 запросить цену → | Крышка |
| 6 | A02E 1629 00 запросить цену → | Крышка |
| 7 | A02E 1646 00 запросить цену → | Крышка |
| 8 | A02E 1630 00 запросить цену → | Крышка |
| 9 | A02E 1712 00 запросить цену → | Крышка |
| 10 | A02E 1713 00 запросить цену → | Крышка |
| 11 | 4037 7407 01 запросить цену → | Label outlet |
| 12 | A02E 1651 00 запросить цену → | Крышка |
| 13 | A02E 1710 00 запросить цену → | Крышка |

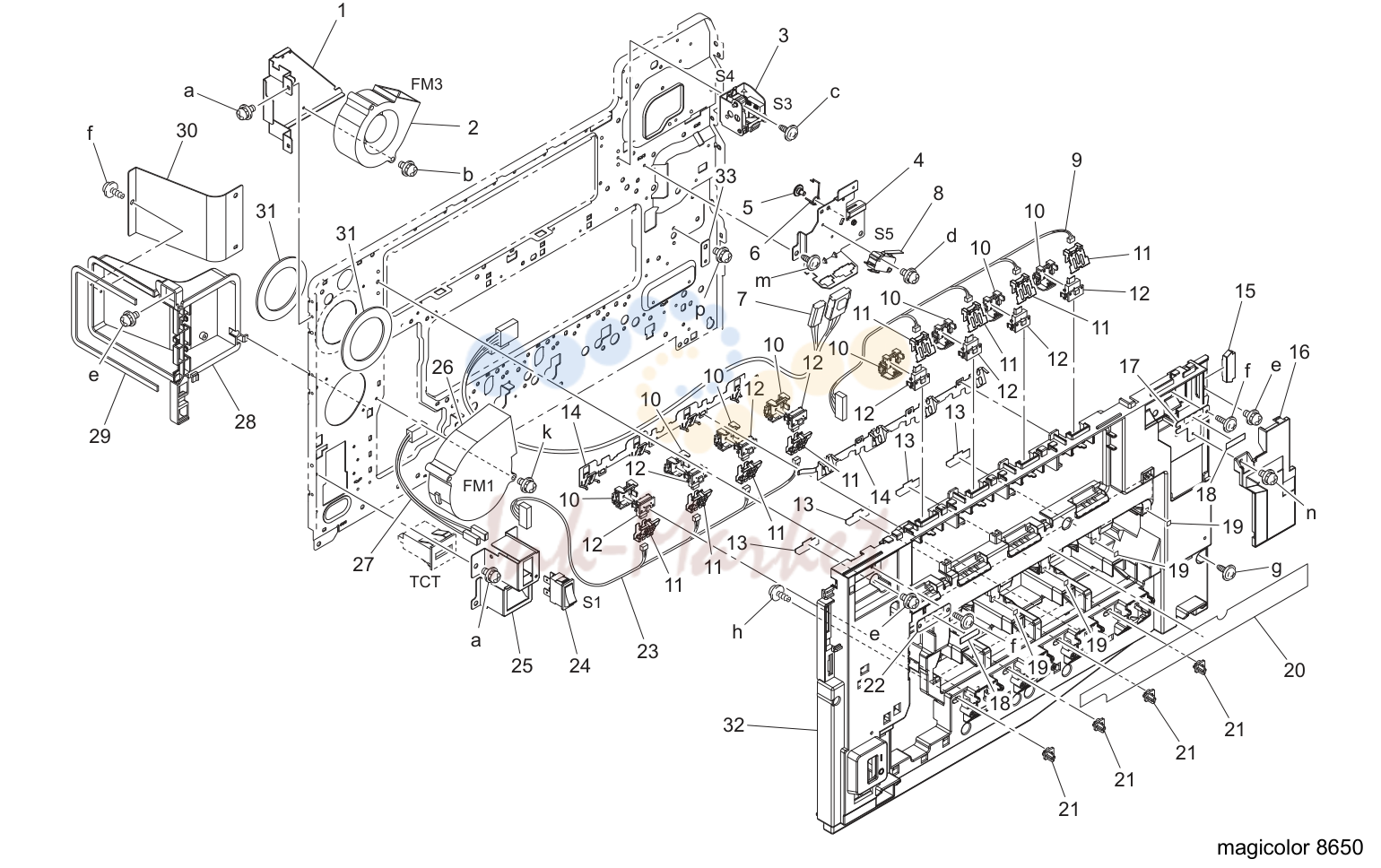

Inner крышка секция (P3)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A02E 1203 01 запросить цену → | Кронштейн |
| 2 | 9313 1300 51 запросить цену → | Вентилятор мотор |
| 3 | A02E R709 00 запросить цену → | Передняя крышка выключатель в сборе |
| 4 | A02E 1381 00 запросить цену → | Кронштейн |
| 5 | 4038 2287 02 запросить цену → | Shoulder screw |
| 6 | A02E 1384 00 запросить цену → | Torsion пружина |
| 7 | A02E N122 01 запросить цену → | Heater relay жгут |
| 9 | A02E N10N 01 запросить цену → | Supply detection жгут |
| 10 | 4038 2281 04 запросить цену → | Держатель |
| 11 | 4038 2282 03 запросить цену → | Пластина пружина |
| 12 | V816 3000 02 запросить цену → | Connector pin |
| 14 | 4038 2283 02 запросить цену → | Пластина пружина |
| 15 | V651 0100 40 запросить цену → | Connector |
| 16 | A02E 1702 00 запросить цену → | Крышка |
| 17 | A02E 1614 01 запросить цену → | Suction пластина |
| 18 | A02E 1618 00 запросить цену → | Spacer |
| 19 | A02E 9403 00 запросить цену → | Label iu |
| 20 | A02E 9402 00 запросить цену → | Label tc/iu |
| 21 | A02E 1703 00 запросить цену → | Держатель |
| 22 | 4038 1014 01 запросить цену → | Suction пластина |
| 23 | A02E N119 02 запросить цену → | Photoconвоздуховодor detection жгут |
| 24 | A02E M601 00 запросить цену → | Power source выключатель |
| 25 | A02E 1383 00 запросить цену → | Кронштейн |
| 26 | 9313 1000 72 запросить цену → | Вентилятор мотор |
| 27 | A02E N123 00 запросить цену → | Ac power source жгут |
| 28 | A02E 1161 02 запросить цену → | Воздуховод |
| 29 | A02E 1167 00 запросить цену → | Уплотнитель |
| 30 | A02E 1166 00 запросить цену → | Heat sink |
| 31 | A02E 1205 00 запросить цену → | Уплотнитель |
| 32 | A02E 1701 00 запросить цену → | Крышка |
| 33 | A02E 1050 00 запросить цену → | Крышка |

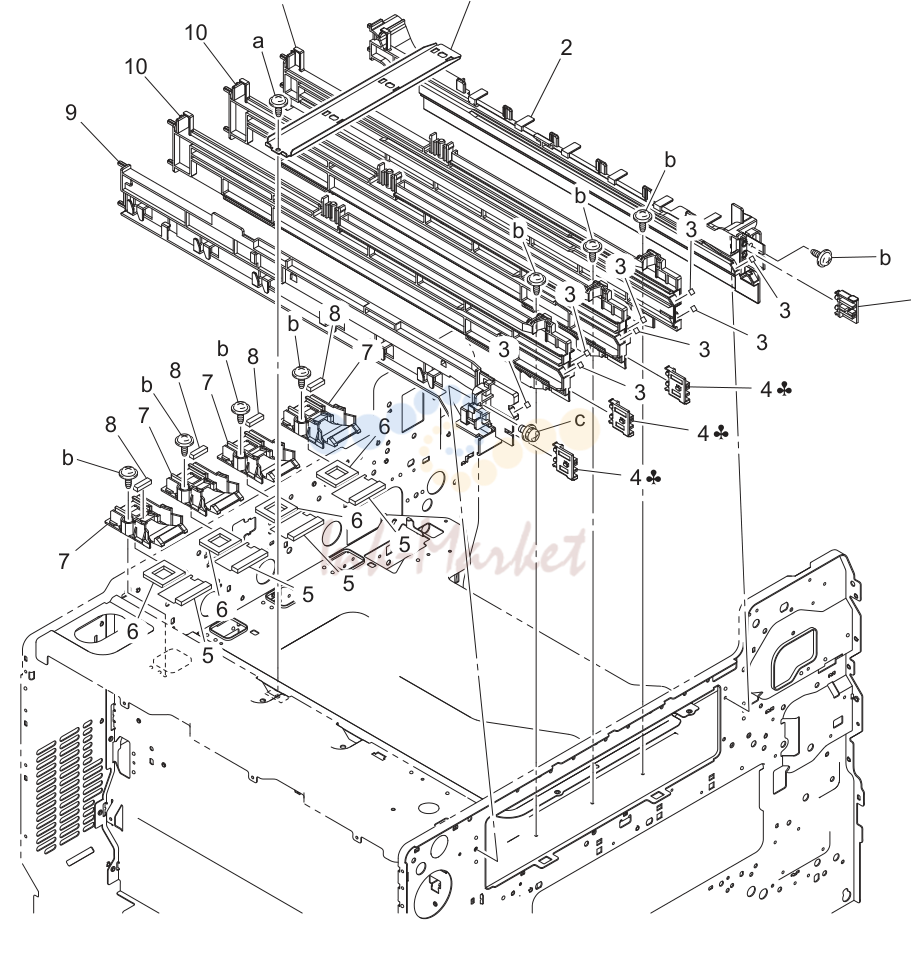

T/c rail секция (P4)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 2038 02 запросить цену → | Set пластина |
| 2 | A02E 1019 02 запросить цену → | Rail |
| 3 | 4038 7316 01 запросить цену → | Label |
| 4 | A02E 1080 00 запросить цену → | Claw |
| 4 | A02E 1081 00 запросить цену → | Claw |
| 4 | A02E 1082 00 запросить цену → | Claw |
| 4 | A02E 1084 00 запросить цену → | Claw |
| 5 | A02E 3662 01 запросить цену → | Уплотнитель |
| 6 | A02E 3661 00 запросить цену → | Уплотнитель |
| 7 | A02E 3660 01 запросить цену → | Направляющая |
| 8 | 4038 2110 03 запросить цену → | Уплотнитель |
| 9 | A02E 1022 00 запросить цену → | Rail |
| 10 | A02E 1025 00 запросить цену → | Rail |
| 11 | A02E 1026 00 запросить цену → | Rail |
Erase lamp секция (P5)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A02E R706 00 запросить цену → | Eraser в сборе black |
| 2 | A02E 1033 11 запросить цену → | Кронштейн |
| 3 | A02E 1053 11 запросить цену → | Shield пластина |
| 4 | A02E M304 00 запросить цену → | Led array |
| 5 | A02E R707 00 запросить цену → | Eraser в сборе ymc |
| 6 | A02E 1054 00 запросить цену → | Крышка |
| 7 | A02E 1051 00 запросить цену → | Shield пластина |
| 8 | A02E 1035 00 запросить цену → | Reinforce пластина |
| 10 | A02E 1034 00 запросить цену → | Rail |
| 12 | A02E 1035 00 запросить цену → | Reinforce пластина |
| 13 | A02E 1037 00 запросить цену → | Rail |
| 14 | A02E 9403 00 запросить цену → | Label iu |
| 15 | 4038 2072 04 запросить цену → | Пластина пружина |
| 16 | 4038 2069 01 запросить цену → | Slider |
| 17 | A02E 1204 00 запросить цену → | Уплотнитель |

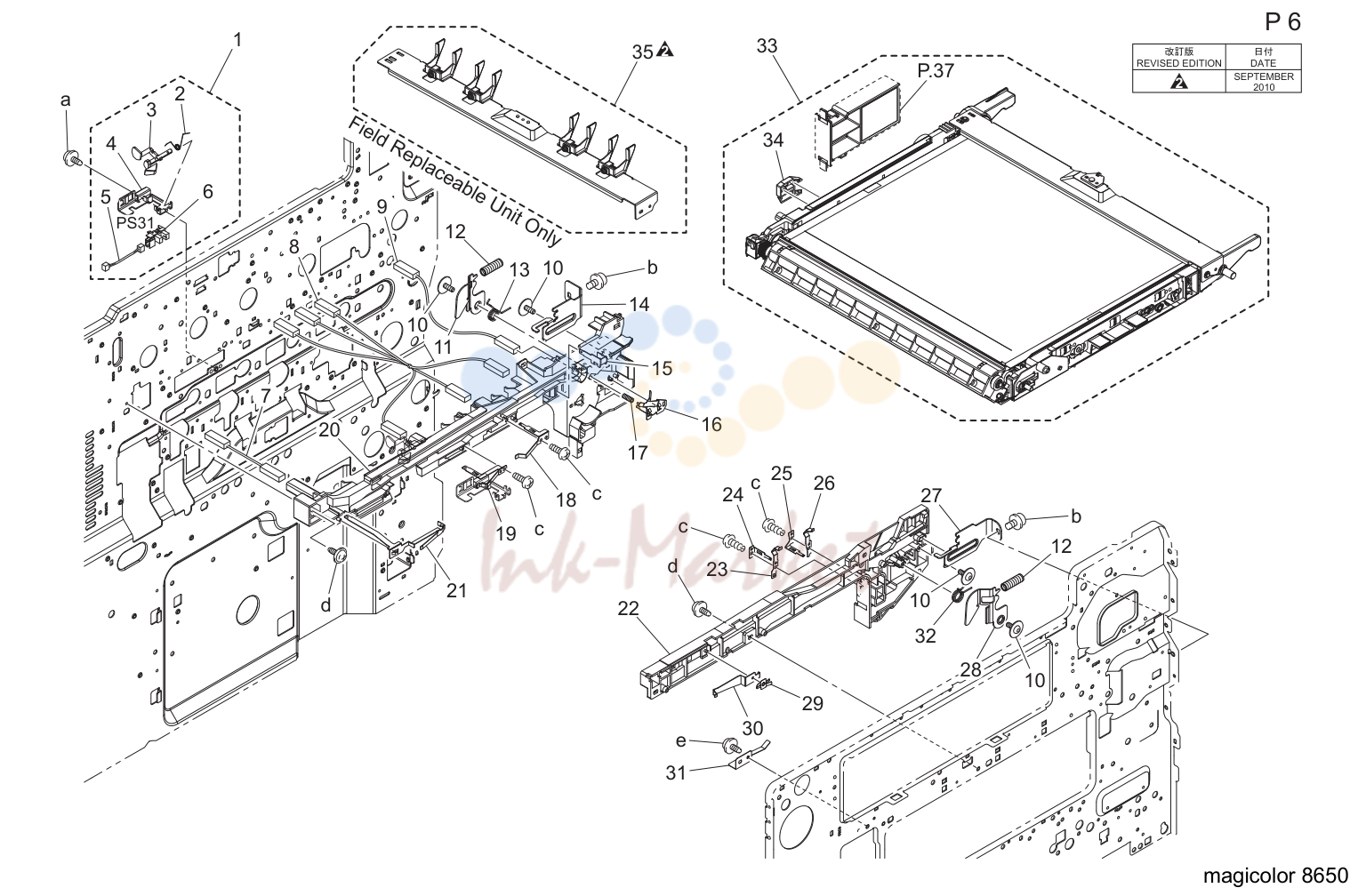

Перенос ремень узел (P6)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A02E R708 11 запросить цену → | Перенос detection в сборе |
| 2 | A02E 1123 00 запросить цену → | Torsion пружина |
| 3 | A02E 1122 12 запросить цену → | Actuator |
| 4 | A02E 1121 11 запросить цену → | Кронштейн |
| 5 | A02E N114 00 запросить цену → | Connecting detection жгут |
| 6 | 9335 1300 61 запросить цену → | Photo interrupter |
| 7 | A02E N131 00 запросить цену → | Перенос wiring /14 |
| 8 | A02E N132 01 запросить цену → | Перенос wiring /13 |
| 9 | A02E N130 00 запросить цену → | Перенос wiring /2 |
| 10 | 4163 5293 01 запросить цену → | Screw |
| 11 | 4038 2027 01 запросить цену → | Рычаг |
| 12 | 4038 2029 01 запросить цену → | Pressure пружина |
| 13 | 4038 2028 01 запросить цену → | Torsion пружина |
| 14 | 4038 2026 01 запросить цену → | Рычаг |
| 15 | A02E 1103 00 запросить цену → | Contact |
| 16 | 4038 2205 02 запросить цену → | Contact |
| 17 | 4038 2207 01 запросить цену → | Pressure пружина |
| 18 | A02E 1104 00 запросить цену → | Contact |
| 19 | A02E 1105 00 запросить цену → | Contact |
| 20 | A02E 1102 00 запросить цену → | Rail |
| 21 | A02E 1107 00 запросить цену → | Contact |
| 22 | A02E 1101 00 запросить цену → | Rail |
| 23 | 4038 2152 13 запросить цену → | Contact |
| 24 | 4038 2077 13 запросить цену → | Contact |
| 25 | 4038 2078 13 запросить цену → | Contact |
| 26 | 4038 2153 13 запросить цену → | Contact |
| 27 | 4038 2046 01 запросить цену → | Рычаг |
| 28 | 4038 2047 02 запросить цену → | Рычаг |
| 29 | 4038 2080 01 запросить цену → | Contact |
| 30 | 4038 2045 01 запросить цену → | Пластина пружина |
| 31 | A02E 1108 00 запросить цену → | Contact |
| 32 | 4038 2048 01 запросить цену → | Torsion пружина |
| 33 | A02E R735 22 запросить цену → | Перенос ремень комплект |
| 34 | A02E 5033 01 запросить цену → | Detecting пластина |
| 35 | A02E R740 00 запросить цену → | Направляющая в сборе |

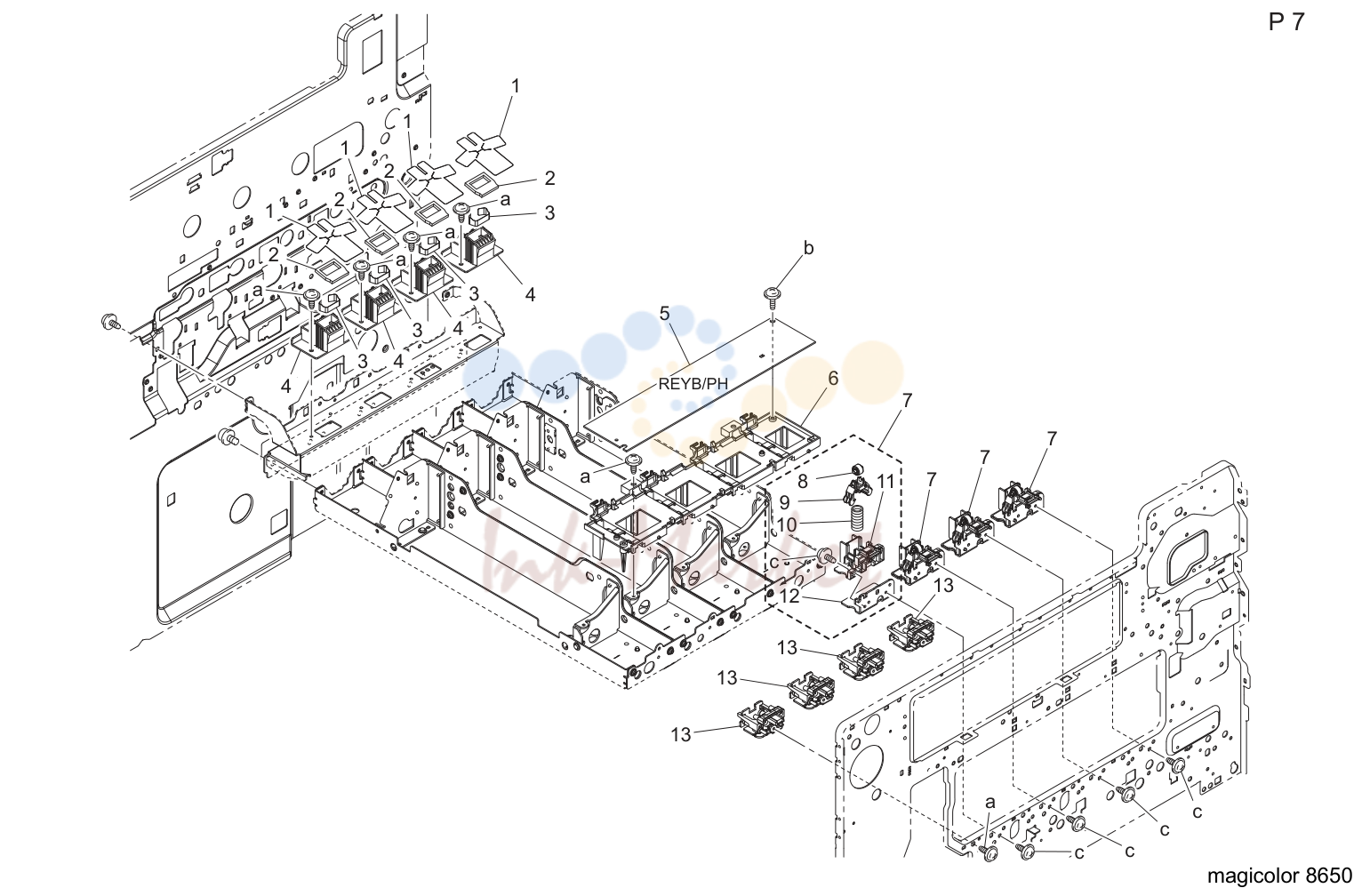

P/h рама секция (P7)
| № | Артикул | Наименование |
|---|---|---|
| 1 | 4038 2051 01 запросить цену → | Уплотнитель |
| 2 | A02E 1179 00 запросить цену → | Уплотнитель |
| 4 | A02E 1055 00 запросить цену → | Держатель |
| 5 | A02E H003 00 запросить цену → | Плата в сборе (плата-ph в сборе) |
| 6 | A02E 1330 00 запросить цену → | Держатель |
| 7 | A02E R704 00 запросить цену → | Pu lifting пластина в сборе |
| 8 | 4038 2094 01 запросить цену → | Roll |
| 9 | 4038 2016 02 запросить цену → | Lifting пластина |
| 10 | A02E 1058 00 запросить цену → | Pressure пружина |
| 11 | 4038 2018 03 запросить цену → | Держатель |
| 12 | 4038 2061 01 запросить цену → | Кронштейн |
| 13 | A02E R705 00 запросить цену → | Atdc connector в сборе |

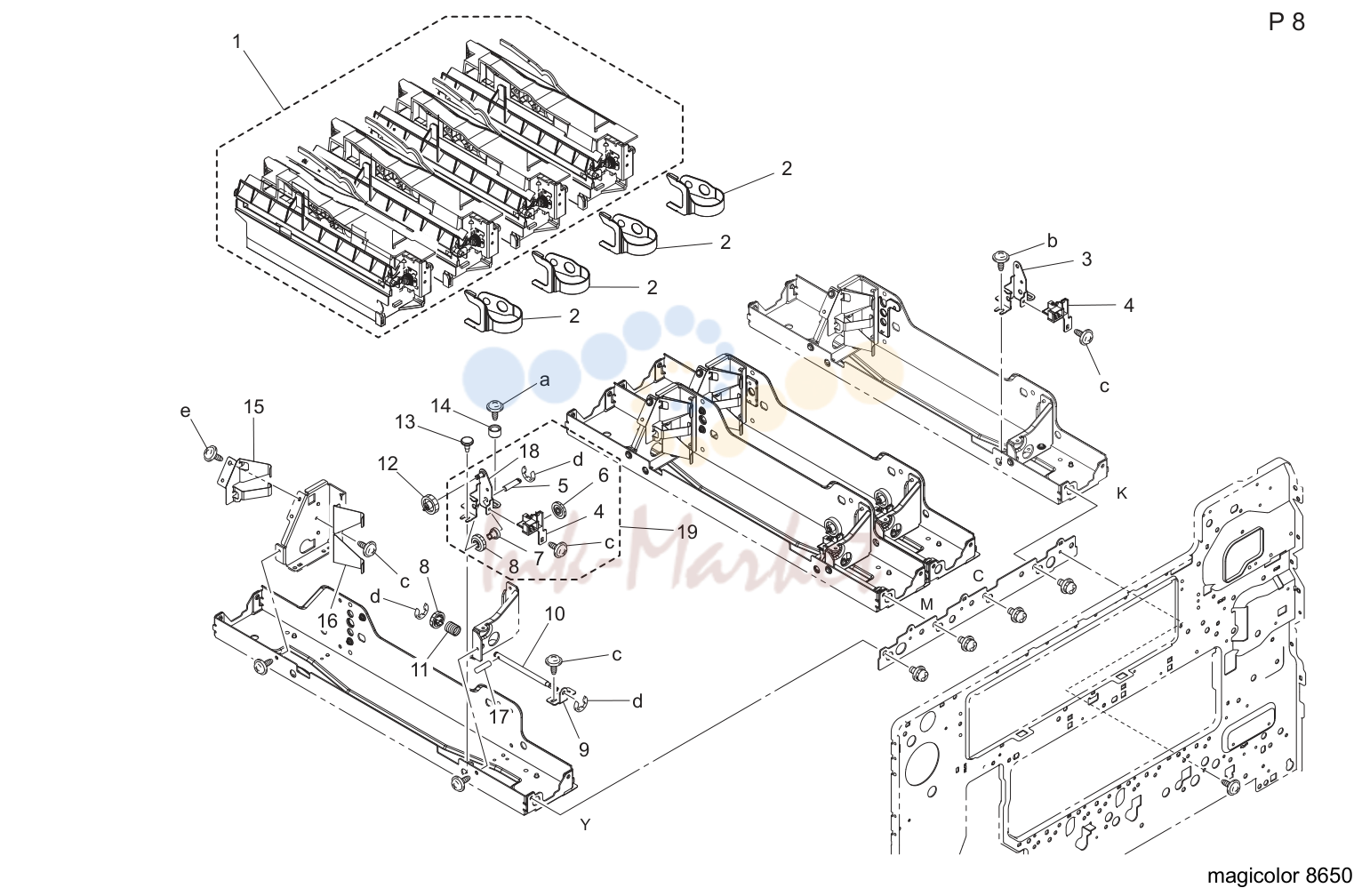

Print head секция (P8)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A02E R701 11 запросить цену → | Print head комплект |
| 2 | 4038 1906 04 запросить цену → | Пластина пружина |
| 3 | A02E 1048 00 запросить цену → | Кронштейн |
| 4 | 4038 2187 04 запросить цену → | Направляющая |
| 5 | 4038 2192 02 запросить цену → | Вал |
| 6 | 4038 2189 01 запросить цену → | Шестерня 27t |
| 7 | 4038 2190 03 запросить цену → | Шестерня 16t |
| 8 | 4038 2191 02 запросить цену → | Шестерня 16t |
| 9 | 4038 2194 01 запросить цену → | Кронштейн |
| 10 | 4038 2193 03 запросить цену → | Вал |
| 11 | 4038 2196 01 запросить цену → | Pressure пружина |
| 12 | 4038 2188 02 запросить цену → | Шестерня 30t |
| 13 | 4038 2184 01 запросить цену → | Shoulder screw |
| 14 | 4038 2179 01 запросить цену → | Washer |
| 15 | 4038 2180 01 запросить цену → | Contact |
| 16 | 4038 2042 01 запросить цену → | Пружина |
| 17 | 1067 2501 01 запросить цену → | Pin |
| 18 | A02E G100 00 запросить цену → | Креплениеing пластина |
| 19 | A02E R703 00 запросить цену → | Skew adjustment в сборе |
Тонер conveyance секция (P9)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A02E 3676 00 запросить цену → | Шестерня 15t |
| 2 | A02E 3677 00 запросить цену → | Шестерня 14t |
| 3 | A02E 3682 01 запросить цену → | Втулка |
| 4 | A02E 3687 00 запросить цену → | Washer |
| 5 | A02E 3674 01 запросить цену → | Screw |
| 6 | A02E 3684 00 запросить цену → | Уплотнитель |
| 7 | A02E 3673 00 запросить цену → | Transport pipe k |
| 8 | A02E 3681 00 запросить цену → | Torsion пружина |
| 9 | A02E 3679 01 запросить цену → | Уплотнитель |
| 10 | A02E 1047 00 запросить цену → | Insulating member |
| 11 | 4038 2056 02 запросить цену → | Уплотнитель |
| 12 | 4038 2052 02 запросить цену → | Воздуховод |
| 13 | 4038 2053 02 запросить цену → | Уплотнитель |
| 14 | A02E 3603 00 запросить цену → | Shutter |
| 15 | A02E 3604 00 запросить цену → | Уплотнитель |
| 16 | A02E 3602 00 запросить цену → | Torsion пружина |
| 17 | A02E 3601 01 запросить цену → | Pipe |
| 18 | A02E 3671 01 запросить цену → | Screw |
| 19 | A02E 3670 00 запросить цену → | Transport pipe cmy |
| 20 | A02E 3637 00 запросить цену → | Шестерня 18t |
| 21 | A02E 3683 00 запросить цену → | Втулка |
| 22 | A02E 3678 00 запросить цену → | Pin |
| 23 | A02E 3680 00 запросить цену → | Вал |
Тонер conveyance секция (P10)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A02E 3616 01 запросить цену → | Держатель |
| 2 | A02E 3615 00 запросить цену → | Крышка |
| 3 | A02E 3619 00 запросить цену → | Уплотнитель |
| 4 | A02E 3614 00 запросить цену → | Втулка |
| 5 | A02E 3626 00 запросить цену → | Шестерня 22t |
| 6 | A02E 3625 00 запросить цену → | Втулка |
| 7 | A02E 3613 00 запросить цену → | Coil |
| 8 | A02E 3617 00 запросить цену → | Уплотнитель |
| 9 | A02E 3618 00 запросить цену → | Направляющая |
| 10 | A02E 2452 01 запросить цену → | Hold пластина |
| 11 | A02E 2451 00 запросить цену → | Шестерня 35t |
| 12 | 4004 5339 01 запросить цену → | Втулка |
| 13 | A02E 2586 01 запросить цену → | Держатель |
| 14 | A02E 2450 00 запросить цену → | Шестерня 26/34t |
| 15 | A02E 2579 00 запросить цену → | Шестерня 30/30t |
| 16 | 4004 2545 01 запросить цену → | Шестерня 18/30t |
| 17 | A02E 2453 02 запросить цену → | Вал |
| 18 | A02E 3611 01 запросить цену → | Pipe |
| 19 | 4038 2143 01 запросить цену → | Уплотнитель |
| 20 | 4038 2114 01 запросить цену → | Torsion пружина |
| 21 | A02E 3628 00 запросить цену → | Shutter |
| 22 | A02E 3631 00 запросить цену → | Cap |
| 23 | A02E 3634 00 запросить цену → | Кронштейн |
| 24 | A02E 1481 00 запросить цену → | Уплотнитель |
| 25 | A02E 3627 00 запросить цену → | Шестерня 18t |
| 26 | A02E 3635 00 запросить цену → | Шестерня 41t |
| 27 | A02E 3622 00 запросить цену → | Шестерня 27/48t |
| 28 | A02E G210 00 запросить цену → | Caulking (drive) |
| 29 | A02E 3636 00 запросить цену → | Шестерня 32/43t |
| 30 | A02E 3630 00 запросить цену → | Шестерня 22/37t |
Тонер collecting секция (P11)
| № | Артикул | Наименование |
|---|---|---|
| 2 | A02E 3650 01 запросить цену → | Rail |
| 3 | A02E 3651 00 запросить цену → | Крышка |
| 4 | 4037 0901 01 запросить цену → | Photo interrupter |
| 5 | A02E N10G 00 запросить цену → | Датчик wiring /3 |
| 6 | A02E 3641 01 запросить цену → | Shutter |
| 7 | A02E 3644 01 запросить цену → | Torsion пружина |
| 8 | A02E 3640 01 запросить цену → | Pipe |
| 9 | A02E 3643 00 запросить цену → | Уплотнитель |
| 10 | A02E 3642 01 запросить цену → | Уплотнитель |
1st подача бумаги секция (tray 2) (P12)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A02E M202 00 запросить цену → | Муфта |
| 2 | A02E G560 00 запросить цену → | Caulking rear рама/подача бумаги |
| 3 | A02E 5606 00 запросить цену → | Кронштейн |
| 4 | 4131 3003 01 запросить цену → | Втулка |
| 5 | A02E N105 00 запросить цену → | Conveyance wiring /1 |
| 6 | A02E R904 00 запросить цену → | Photo interrupter |
| 7 | A02E 5612 00 запросить цену → | Torsion пружина |
| 8 | 4030 3016 12 запросить цену → | Actuator |
| 9 | A02E 5601 01 запросить цену → | Рама |
| 10 | A00J 5636 00 запросить цену → | Ролик |
| 11 | A02E 5611 00 запросить цену → | Муфта |
| 12 | 4425 3013 01 запросить цену → | Шестерня 30t |
| 13 | 4037 0906 01 запросить цену → | Photo interrupter |
| 14 | 4040 3097 01 запросить цену → | Вал |
| 15 | 4030 3030 01 запросить цену → | Torsion пружина |
| 16 | 1065 3086 01 запросить цену → | Втулка |
| 17 | 1067 2501 01 запросить цену → | Pin |
| 18 | A02E 5613 00 запросить цену → | Рычаг |
| 19 | A02E 5614 00 запросить цену → | Torsion пружина |
| 20 | A02E 5608 00 запросить цену → | Вал |
| 21 | A02E 5605 00 запросить цену → | Вал |
| 22 | 4030 3003 01 запросить цену → | Вал |
| 23 | 4030 3008 01 запросить цену → | Шестерня 29t |
| 24 | 4425 3016 01 запросить цену → | Шестерня 32t |
| 25 | A02E 5755 01 запросить цену → | Направляющая |
| 26 | A02E 5604 00 запросить цену → | Направляющая пластина |
| 27 | A02E 5607 00 запросить цену → | Держатель |
| 28 | A02E 5609 00 запросить цену → | Кронштейн |
| 29 | A02E 5603 00 запросить цену → | Рама |
1st подача бумаги секция (tray 2) (P13)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A02E 5691 01 запросить цену → | Кронштейн |
| 2 | A02E 5696 00 запросить цену → | Шестерня 18t |
| 3 | A02E 5693 01 запросить цену → | Шестерня 26/34t |
| 4 | A02E R729 00 запросить цену → | Separation ролик в сборе |
| 5 | 4030 3039 01 запросить цену → | Вал |
| 6 | 4030 3078 01 запросить цену → | Рычаг |
| 7 | 4030 3017 03 запросить цену → | Pressure пружина |
| 8 | 4030 3014 01 запросить цену → | Кронштейн |
| 9 | 4030 3013 01 запросить цену → | Держатель |
| 10 | A02E F566 00 запросить цену → | Ролик в сборе |
| 11 | A02E 5636 00 запросить цену → | Направляющая |
| 12 | 4030 3125 01 запросить цену → | Tension пружина |
| 13 | A02E 5635 00 запросить цену → | Направляющая |
| 14 | A02E 5632 00 запросить цену → | Направляющая |
| 15 | A02E 5610 00 запросить цену → | Reinforce пластина |
| 16 | A02E 5631 00 запросить цену → | Кронштейн |
2nd подача бумаги секция (tray 3) (P14)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A02E M202 00 запросить цену → | Муфта |
| 2 | A02E G570 00 запросить цену → | Caulking rear рама/подача бумаги2 |
| 3 | A02E 5753 00 запросить цену → | Крышка |
| 4 | A02E N106 02 запросить цену → | Conveyance wiring /2 |
| 5 | A02E R904 00 запросить цену → | Photo interrupter |
| 6 | A02E 5791 00 запросить цену → | Кронштейн |
| 7 | A02E 5612 00 запросить цену → | Torsion пружина |
| 8 | 4030 3016 12 запросить цену → | Actuator |
| 9 | 4131 3003 01 запросить цену → | Втулка |
| 10 | A02E 5751 03 запросить цену → | Рама |
| 11 | A00J 5636 00 запросить цену → | Ролик |
| 12 | A02E 5611 00 запросить цену → | Муфта |
| 13 | 4425 3013 01 запросить цену → | Шестерня 30t |
| 14 | 4037 0906 01 запросить цену → | Photo interrupter |
| 15 | A02E 5607 00 запросить цену → | Держатель |
| 16 | 4040 3097 01 запросить цену → | Вал |
| 17 | 4030 3008 01 запросить цену → | Шестерня 29t |
| 18 | 4425 3016 01 запросить цену → | Шестерня 32t |
| 19 | 4030 3003 01 запросить цену → | Вал |
| 20 | 4030 3030 01 запросить цену → | Torsion пружина |
| 21 | 1065 3086 01 запросить цену → | Втулка |
| 22 | 1067 2501 01 запросить цену → | Pin |
| 23 | A02E 5605 00 запросить цену → | Вал |
| 24 | A02E 5613 00 запросить цену → | Рычаг |
| 25 | A02E 5614 00 запросить цену → | Torsion пружина |
| 26 | A02E 5608 00 запросить цену → | Вал |
| 27 | A02E 5609 00 запросить цену → | Кронштейн |
| 28 | A02E 5754 00 запросить цену → | Направляющая пластина |
| 29 | A02E 5755 01 запросить цену → | Направляющая |
| 30 | A02E 5603 00 запросить цену → | Рама |
2nd подача бумаги секция (tray 3) (P15)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A02E R729 00 запросить цену → | Separation ролик в сборе |
| 2 | A02E 5636 00 запросить цену → | Направляющая |
| 3 | A02E F566 00 запросить цену → | Ролик в сборе |
| 4 | 4030 3078 01 запросить цену → | Рычаг |
| 5 | 4030 3039 01 запросить цену → | Вал |
| 6 | 4030 3014 01 запросить цену → | Кронштейн |
| 7 | 4030 3017 03 запросить цену → | Pressure пружина |
| 8 | 4030 3013 01 запросить цену → | Держатель |
| 9 | 4030 3125 01 запросить цену → | Tension пружина |
| 10 | A02E 5772 00 запросить цену → | Направляющая |
| 11 | 4030 3105 01 запросить цену → | Направляющая |
| 12 | A02E 5843 00 запросить цену → | Направляющая пластина |
| 13 | A02E 5610 00 запросить цену → | Reinforce пластина |
| 14 | A02E 5771 00 запросить цену → | Кронштейн |
2nd подача бумаги секция (tray 3) (P16)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A02E 5871 13 запросить цену → | Door |
| 2 | 4030 3123 01 запросить цену → | Pressure пружина |
| 3 | 4348 3058 01 запросить цену → | Torsion пружина |
| 4 | A02E 5882 00 запросить цену → | Вал |
| 5 | A02E 5875 00 запросить цену → | Claw |
| 6 | 4030 3122 01 запросить цену → | Roll |
| 7 | A02E 5874 00 запросить цену → | Earth ground |
| 8 | A02E 5876 00 запросить цену → | Claw |
| 9 | A02E 5879 01 запросить цену → | Pressure пружина |
| 10 | 4348 3054 01 запросить цену → | Кронштейн |
| 11 | A02E 5872 00 запросить цену → | Направляющая пластина |
| 12 | A02E 5842 01 запросить цену → | Направляющая пластина |
| 13 | A02E 5880 00 запросить цену → | Держатель |
| 14 | 4131 3532 02 запросить цену → | Втулка |
| 15 | A02E 5841 00 запросить цену → | Ролик |
| 16 | A02E 5881 00 запросить цену → | Держатель |
| 17 | A02E M200 00 запросить цену → | Муфта |
| 18 | A02E 5693 01 запросить цену → | Шестерня 26/34t |
| 19 | A02E 5804 00 запросить цену → | Шестерня 23/28t |
| 20 | A02E 5805 00 запросить цену → | Шестерня 20/31t |
| 21 | A02E G571 00 запросить цену → | Caulking (drive reinforce) |
1st cassette секция (tray 2) (P17)
| № | Артикул | Наименование |
|---|---|---|
| 1 | A00J 6234 00 запросить цену → | Friction пластина |
| 2 | 4030 3226 01 запросить цену → | Friction sheet |
| 3 | A02E 6218 00 запросить цену → | Lifting пластина |
| 4 | A02E 6206 00 запросить цену → | Reinforce пластина |
| 5 | A02E 6213 00 запросить цену → | Направляющая |
| 6 | 4498 3834 01 запросить цену → | Screw |
| 7 | A02E 6219 00 запросить цену → | Кронштейн |
| 8 | A02E 6231 01 запросить цену → | Крышка |
| 9 | A02E 6230 01 запросить цену → | Крышка |
| 10 | 4002 3108 01 запросить цену → | Рычаг |
| 11 | A02E 6201 04 запросить цену → | Cassette |
| 12 | A02E 9413 00 запросить цену → | Label fd |
| 13 | A02E 9415 00 запросить цену → | Label cd |
| 14 | A00J 9422 02 запросить цену → | Label fd |
| 15 | 4030 3223 03 запросить цену → | Earth ground |
| 16 | 4030 3228 12 запросить цену → | Направляющая |
| 17 | A02E 6223 00 запросить цену → | Направляющая пластина |
| 18 | A02E R734 00 запросить цену → | Regulating пластина в сборе |
| 19 | A02E 6234 00 запросить цену → | Brake |
| 20 | A02E 6226 00 запросить цену → | Rail |
| 21 | 4498 3469 01 запросить цену → | Stopper |
Полный список запчастей доступен по запросу.
комментарии
