Toshiba Reversing Automatic Document Feeder MR 3023 — каталог запчастей со схемами

Toshiba Reversing Automatic Document Feeder MR 3023 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

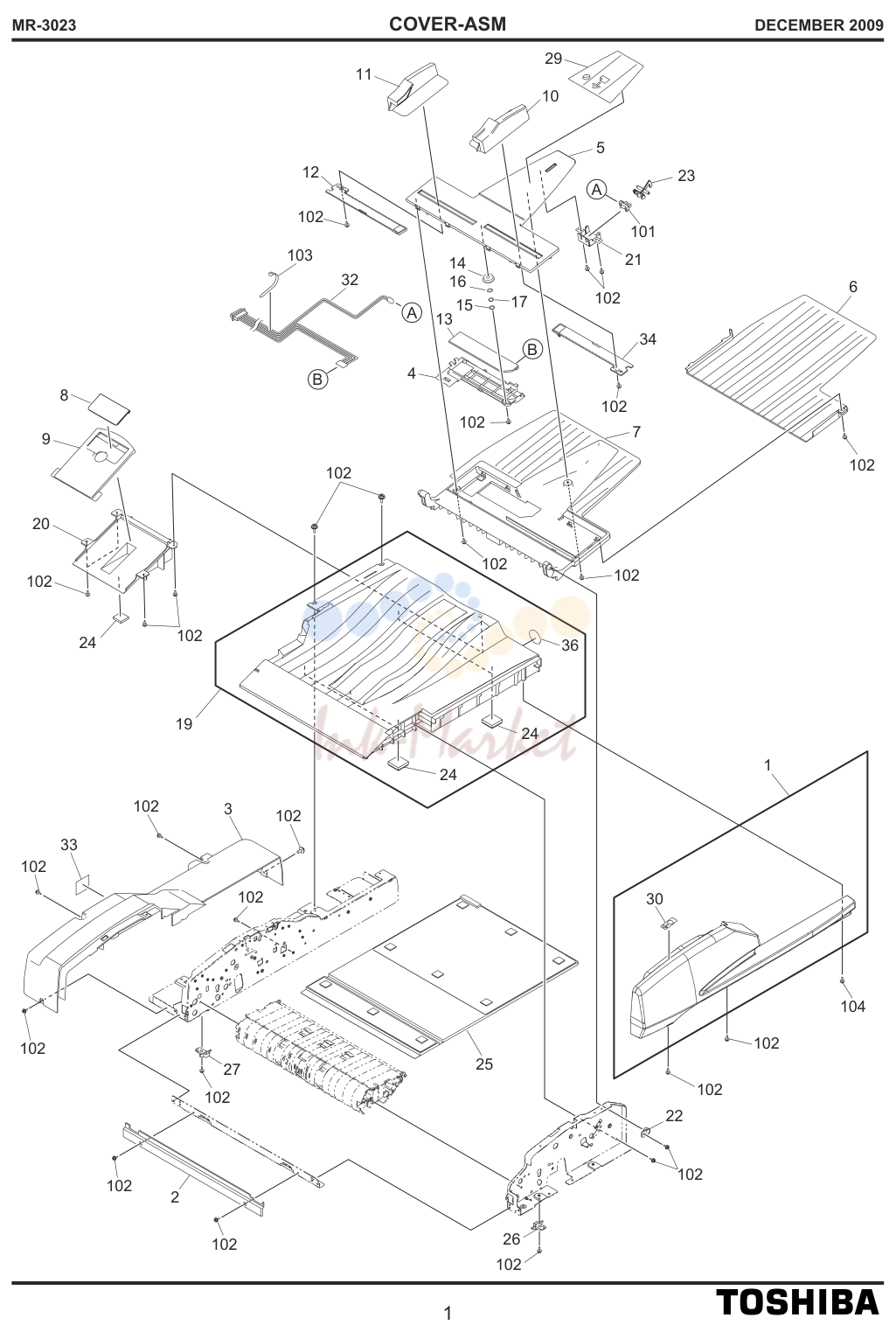

COVER-ASM

№	Артикул	Наименование
1	6LH57607000 запросить цену →	ASYS-COV-FRONT-H502
2	6LE50383000 запросить цену →	COV-LEFT-U
3	6LH57608000 запросить цену →	ASYS-COV-REAR-H502
4	6LE59924300 запросить цену →	COVER-PWA-TRAY-SIZE-H538
5	6LE59915200 запросить цену →	TRAY-INNER-PC-H538
6	6LE50455000 запросить цену →	TRAY-MIDDLE
7	6LE59911000 запросить цену →	TRAY-ORIGINAL-PC
8	6LE50002000 запросить цену →	TRAY-SUB-EXT-IN
9	6LH57619000 запросить цену →	TRAY-SUB-EXIT-OUT-H502
10	6LE59916200 запросить цену →	ASYS-GID-TRY-F-PC-H538
11	6LE59652200 запросить цену →	ASYS-GID-TRY-R-PC-H538
12	6LE59922000 запросить цену →	RACK-TRAY-PC
13	6LE49586000 запросить цену →	PWA-F-TRAY-623
15	6LA78907000 запросить цену →	WASHER-6R2X9R5XR13-PL
16	F0-01324000 запросить цену →	STW-FT60 T0.25
19	6LH57612000 запросить цену →	ASYS-TRAY-EXIT-H502
20	6LH57611000 запросить цену →	ASYS-HLDR-TRAY-SUB-H502
21	6LE50464000 запросить цену →	HLDR-SENS-LENGTH
22	6LE50470000 запросить цену →	HLDR-TRAY-F
23	6LE50461600 запросить цену →	ACT-SENSOR-TRAY-H538
24	6LE49999000 запросить цену →	ASYS-TAPE-MAGIC
25	6LE49850000 запросить цену →	ASYS-SHEET-PLTN-N
26	6LE59788000 запросить цену →	STOP-SHEET-F-M
27	6LE59789000 запросить цену →	STOP-SHEET-R-M
29	6LH91044000 запросить цену →	LABEL-CAUTION-538
30	6LE49717000 запросить цену →	LABEL-JAM-1-623
32	6LE49580000 запросить цену →	HRNS-RUBY-TRAY-623
33	6LE49769000 запросить цену →	LBL.W-COV-PS
34	6LE59921000 запросить цену →	ASYS-RACK-TRY-PC
36	6LH57625000 запросить цену →	SEAL-HIDE-HDL-HOLE
101	C0-10813000 запросить цену →	GP1A73ARJ00F
102	X0-02247000 запросить цену →	S/TPP/FHEXM-3X8-NI
103	F0-01846000 запросить цену →	YJ-100
104	X0-01989000 запросить цену →	S/TPP/BID-3X8-NI

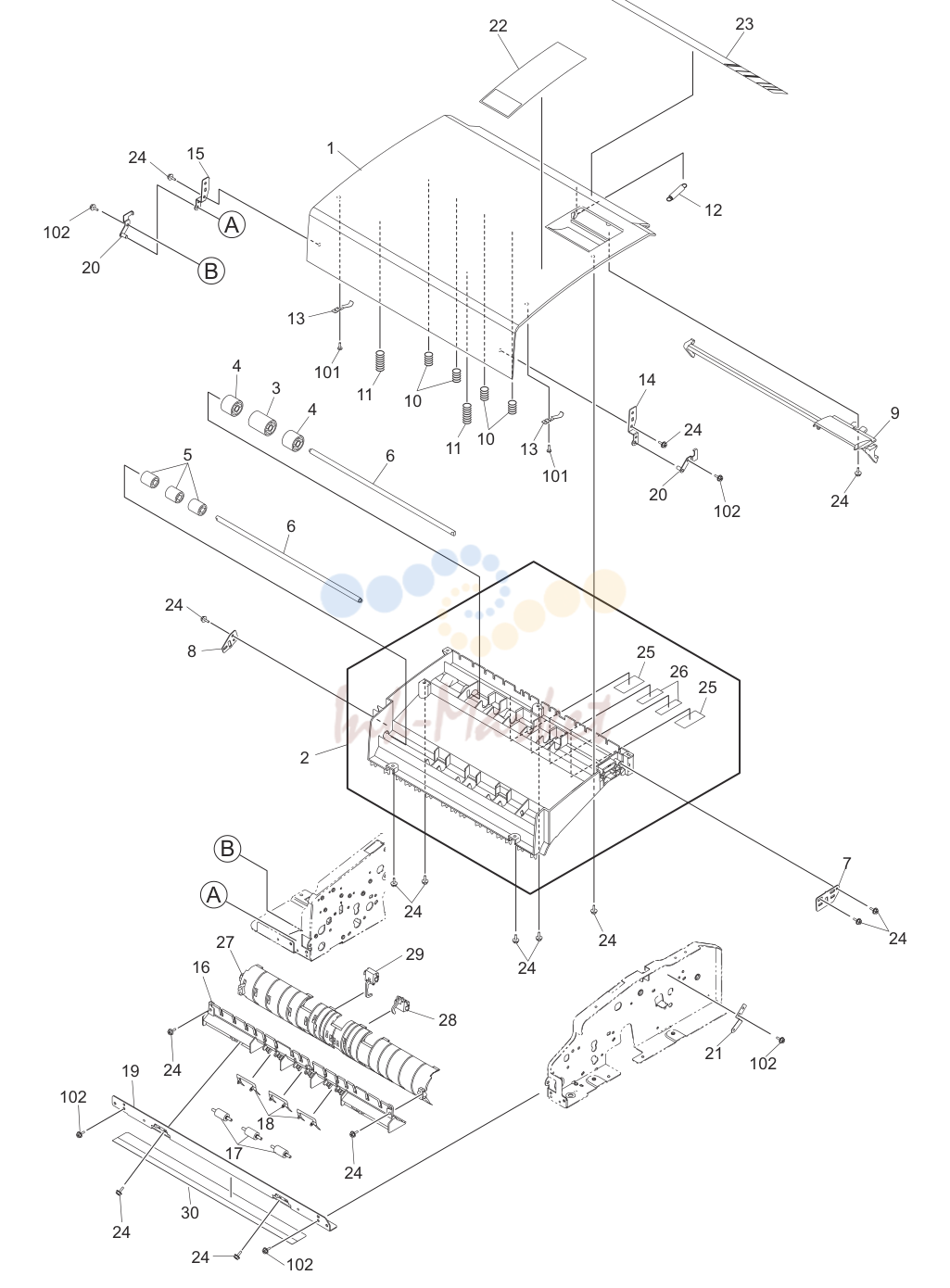

GUIDE-OPEN-ASM

№	Артикул	Наименование
1	6LE49778000 запросить цену →	COV-JAM
2	6LE59637000 запросить цену →	ASYS-GID-COV-JAM-M
3	6LE50402000 запросить цену →	ROL-IDL-D22-L
4	6LE50404000 запросить цену →	ROL-IDL-D22
5	6LE50406000 запросить цену →	ROL-IDL-D16
6	6LE50412000 запросить цену →	SFT-IDL-ALNG
7	6LE50414000 запросить цену →	PLT-SFT-IDL-ALN
8	6LE50415000 запросить цену →	PLT-SFT-D16-RD
9	6LE50416000 запросить цену →	LEVER-COV-OPEN
10	6LE50419000 запросить цену →	SPG-C-ROL-ALNG
11	6LE50423000 запросить цену →	SPG-C-ROL-MIDL
12	6LE50425000 запросить цену →	SPG-E-COV-JAM
13	6LE50428000 запросить цену →	SPG-F-GID-SB-PUSH
14	6LE50431000 запросить цену →	BRKT-COV-JAM-F
15	6LE50434000 запросить цену →	BRKT-COV-JAM-R
16	6LE90507000 запросить цену →	ASYS-GID-RI-D-N
17	6LE49897000 запросить цену →	ASYS-ROL-IDL-D10
18	6LE49910000 запросить цену →	SPG-F-READ-IN-1.4
19	6LE49911000 запросить цену →	STAY-LEFT-D
20	6LE49823000 запросить цену →	ASYS-PLT-COV-JAM
21	6LE49742000 запросить цену →	SPG-F-EARTH-EXIT
22	6LE49714000 запросить цену →	LABEL-CLN-623
23	6LH91045000 запросить цену →	LABEL-SIZE-538
24	X0-02247000 запросить цену →	S/TPP/FHEXM-3X8-NI
25	6LE50385000 запросить цену →	CUSHION-RGST-1-L
26	6LE50386000 запросить цену →	CUSHION-RGST-3-L
27	6LE59817000 запросить цену →	ASYS-GID-RI-U-M
28	6LH06323000 запросить цену →	SNSR-RADF-EXIT-430
29	6LH57728000 запросить цену →	SNSR-RUBY-READ-502
30	6LE59798000 запросить цену →	FILM-STAY-LEFT-D
101	X0-01989000 запросить цену →	S/TPP/BID-3X8-NI
102	6LA08935000 запросить цену →	SCR-M3X6BISR-NI

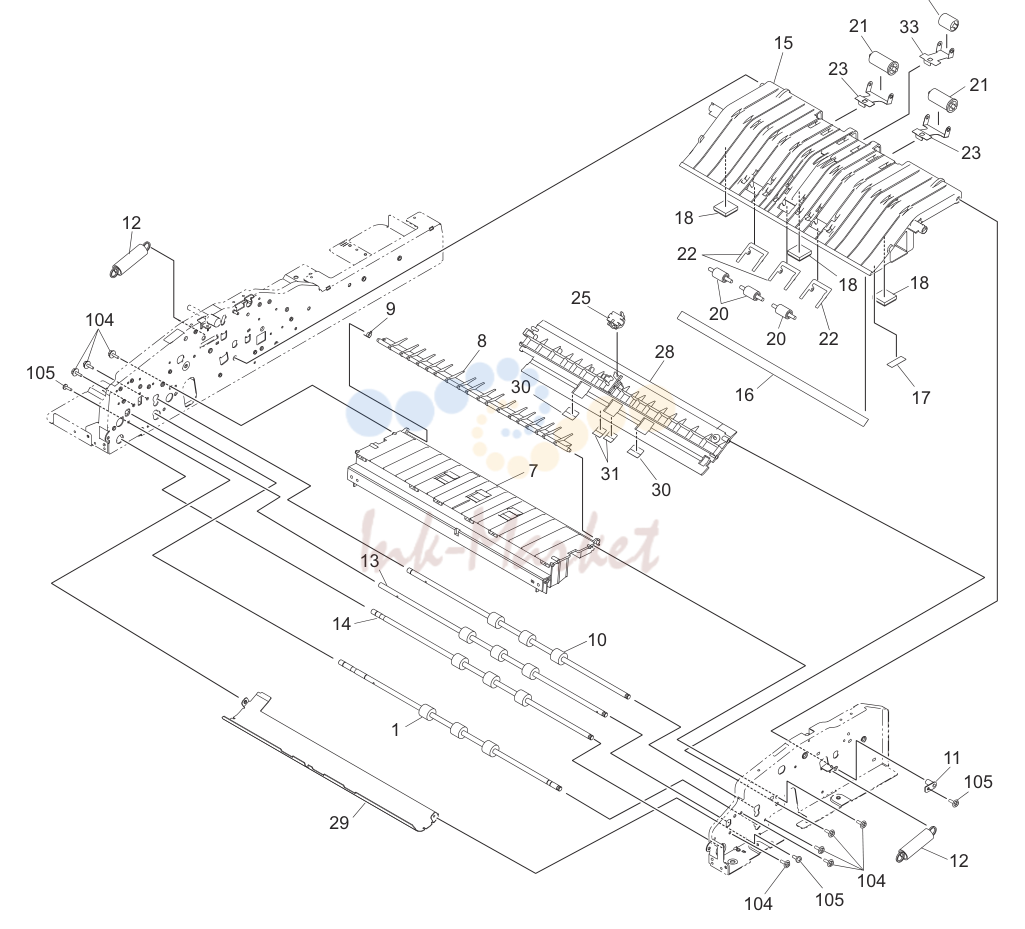

FEED-1-ASM

№	Артикул	Наименование
1	6LE49792000 запросить цену →	ROL-READ-OUT
7	6LE59786000 запросить цену →	GUIDE-RETURN-M
8	6LE49780000 запросить цену →	FLAP-RETURN
9	6LE49784000 запросить цену →	SPG-T-FLP-SB
10	6LE49763000 запросить цену →	ROL-SB-ALNG
11	6LE49948000 запросить цену →	ASYS-PLT-GID-RO
12	6LE49961000 запросить цену →	SPG-E-READ-OUT-D
13	6LE49824000 запросить цену →	ROL-READ-MAIN-S
14	6LE90501000 запросить цену →	ROL-READ-IN-S
15	6LE59903000 запросить цену →	GUIDE-READ-OUT-D-PC
16	6LE49932000 запросить цену →	FILM-READ-OUT
17	6LE49709000 запросить цену →	LABEL-JAMOP-3
18	6LE49999000 запросить цену →	ASYS-TAPE-MAGIC
20	6LE59814000 запросить цену →	ASYS-ROL-IDL-D12
21	6LE49939000 запросить цену →	ROL-IDL-D16-EXT
22	6LE59855000 запросить цену →	SPG-F-READ-OUT-1.6-M
23	6LE49945000 запросить цену →	SPG-F-IDL-EXIT
25	6LH06323000 запросить цену →	SNSR-RADF-EXIT-430
28	6LE49878000 запросить цену →	GUIDE-READ-OUT-U
29	6LE59787000 запросить цену →	GUIDE-PLTN-M
30	6LE49881000 запросить цену →	FILM-READ-OUT-1
31	6LE49882000 запросить цену →	FILM-READ-OUT-2
32	6LE59904000 запросить цену →	ROL-IDL-D16-EXT-PC
33	6LE59905000 запросить цену →	SPG-F-IDL-EXIT-PC
104	X0-02247000 запросить цену →	S/TPP/FHEXM-3X8-NI
105	6LA08935000 запросить цену →	SCR-M3X6BISR-NI

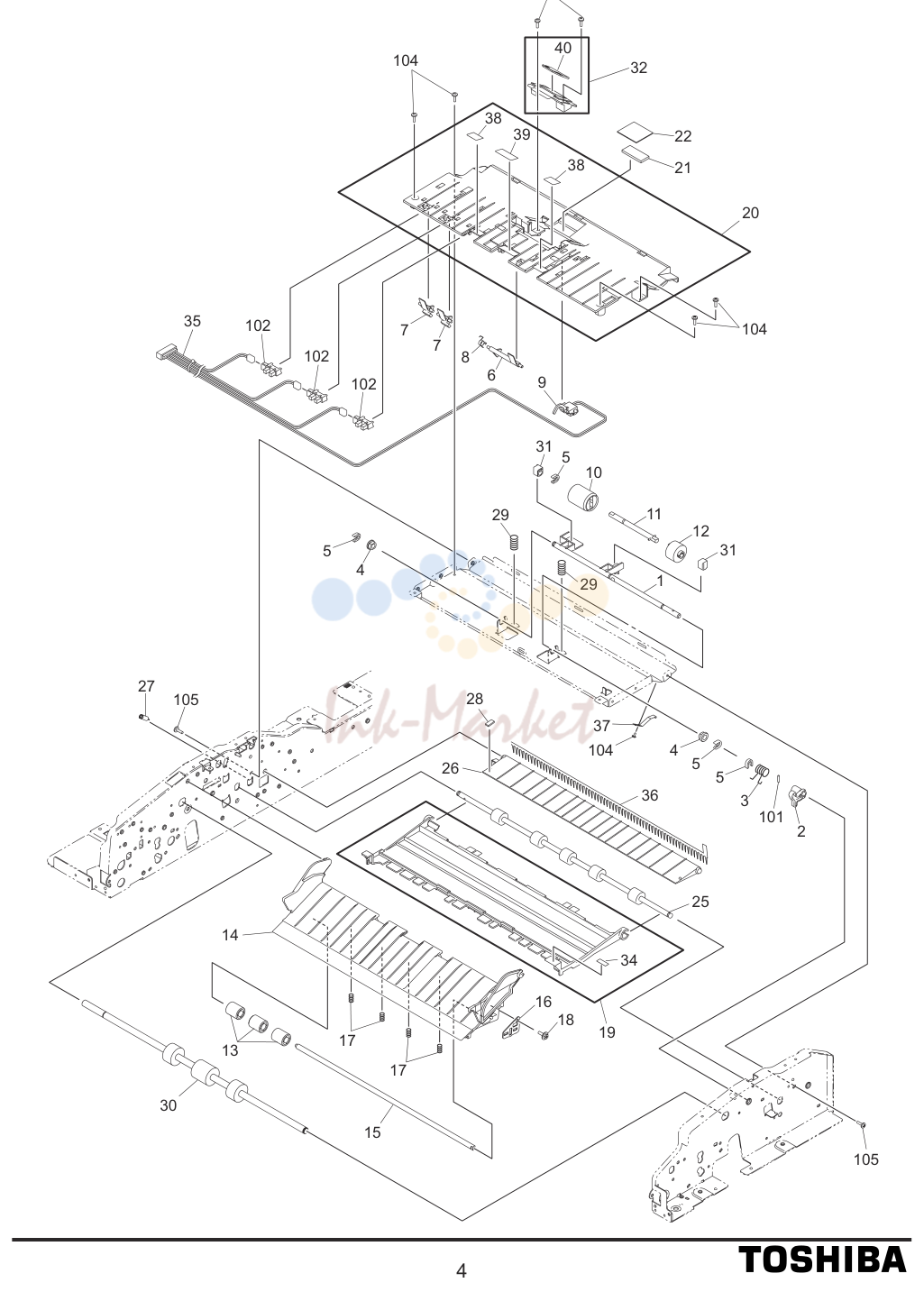

FEED-2-ASM

№	Артикул	Наименование
1	6LE50194000 запросить цену →	LEVER-CAM-RET
2	6LE50198000 запросить цену →	ARM-LVR-CAM-RET
3	6LE50202000 запросить цену →	SPG-T-LVR-CAM-RET
4	44201492000 запросить цену →	BUSH-6-POM
5	6LE49743000 запросить цену →	STOP-RING-6-5-POM
6	6LE50228000 запросить цену →	LEVER-SENS-ALNG
7	6LE50231000 запросить цену →	LEVER-SENS-WIDTH
8	6LE50234000 запросить цену →	SPG-T-LVR-ALNG
9	6LH57727000 запросить цену →	SNSR-RUBY-LENG-502
10	6LE50296000 запросить цену →	ASYS-ROL-RET
10	6LE49877000 запросить цену →	ASYS-ROL-RET-RU
11	6LE50237000 запросить цену →	ASYS-SFT-RET-1
12	6LH04750000 запросить цену →	TL-SEP-ROL-Y-N
13	6LE50406000 запросить цену →	ROL-IDL-D16
14	6LE49866000 запросить цену →	ASYS-GID-SB-J-P
15	6LE50411000 запросить цену →	SFT-IDL-D16
16	6LE50044000 запросить цену →	PLT-SFT-IDL-D16
17	6LE50046000 запросить цену →	SPG-C-SB-ALNG
18	X0-02252000 запросить цену →	S/TPP/FHEXM-4X10-NI
19	6LE59908000 запросить цену →	ASYS-GID-EXT-U-PC
20	6LE59803000 запросить цену →	ASYS-GID-FD-D-P-M
21	6LE50222000 запросить цену →	CUSION-BRAKE-P
22	6LE50225000 запросить цену →	SHEET-BRAKE-P
25	6LE59635000 запросить цену →	ROL-EXIT-PC-PS
26	6LE49978000 запросить цену →	FLAP-EXIT
27	6LE49982000 запросить цену →	SPG-E-FLAP-EXIT
28	6LE49979000 запросить цену →	CUSH-FLAP-EXIT
29	6LE59825000 запросить цену →	SPG-C-ROL-RET-5UP
30	6LE49830000 запросить цену →	ROL-ALNG-PS
31	6LE50252000 запросить цену →	HLDR-SFT-RET
32	6LH57643000 запросить цену →	ASYS-COV-RET-H502
34	6LE49708000 запросить цену →	LABEL-JAMOP-2
35	6LE49537000 запросить цену →	HRNS-RUBY-ALIGN2-623
36	6LE49834000 запросить цену →	BRUSH-ERS
37	6LE49788000 запросить цену →	SPG-F-EARTH-BRS
38	6LE50233000 запросить цену →	FILM-ALNG-IN-D-S-0.05
39	6LE50232000 запросить цену →	FILM-ALNG-IN-D-L-0.05
40	6LH57642000 запросить цену →	PAD-COV-RET-H502
101	6LB12138000 запросить цену →	PIN-2X10
102	C0-10813000 запросить цену →	GP1A73ARJ00F
104	6LA08935000 запросить цену →	SCR-M3X6BISR-NI
105	X0-01989000 запросить цену →	S/TPP/BID-3X8-NI

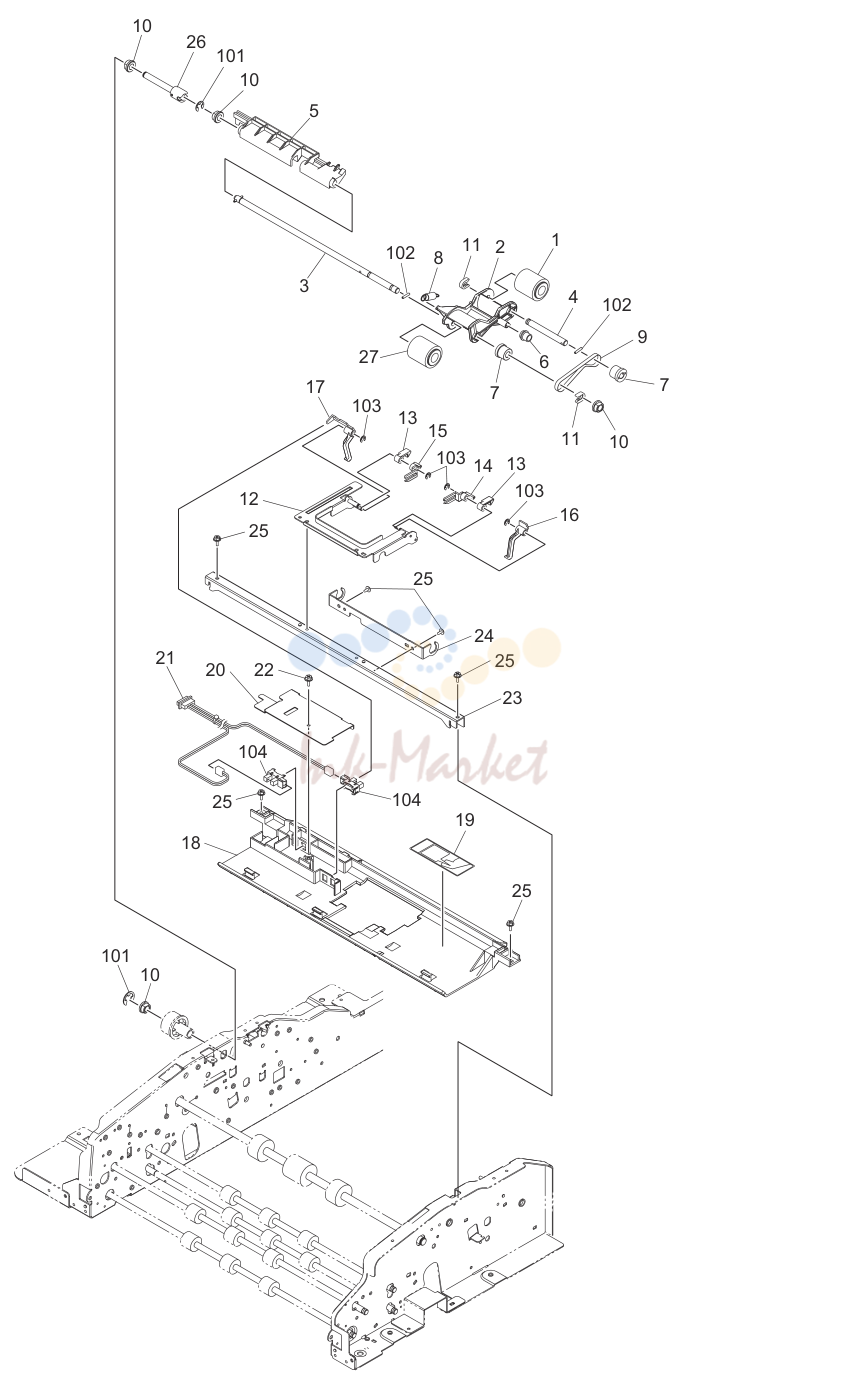

FEED-3-ASM

№	Артикул	Наименование
1	6LE50297000 запросить цену →	ASYS-ROL-FEED
2	6LE50310000 запросить цену →	ASYS-HLDR-PICK
3	6LE49794000 запросить цену →	ASYS-SFT-FEED
4	6LE50329000 запросить цену →	SFT-FEED-PIC
5	6LE50332000 запросить цену →	LVR-PICK-JOINT
6	6LE50336000 запросить цену →	ROL-TNSN-PICK
7	6LE50339000 запросить цену →	PULLY-1R5GT26-6
8	6LE50342000 запросить цену →	SPG-E-PICKUP
9	6LE50345000 запросить цену →	BELT-141-1R5GT-4
10	6LE49739000 запросить цену →	BUSH-6X10X6F-SBK
11	6LE49743000 запросить цену →	STOP-RING-6-5-POM
12	6LE50354000 запросить цену →	ASYS-BKT-STOP
13	6LE50366000 запросить цену →	ARM-STOPPER
14	6LE50367000 запросить цену →	LVR-STOPPER-F
15	6LE50371000 запросить цену →	LVR-STOPPER-R
16	6LE50375000 запросить цену →	STPR-PICK-F
17	6LE50379000 запросить цену →	STPR-PICK-R
18	6LE59781000 запросить цену →	GUIDE-FEED-U-M
19	6LE49706000 запросить цену →	LABEL-INST-623
20	6LE50290000 запросить цену →	PLT-COV-FEED
21	6LE49504000 запросить цену →	HRNS-RUBY-FEED2-623
22	X0-02247000 запросить цену →	S/TPP/FHEXM-3X8-NI
23	6LE50274000 запросить цену →	STAY-FEED-UP
24	6LE50278000 запросить цену →	BRKT-FEED-UP
25	6LA08935000 запросить цену →	SCR-M3X6BISR-NI
26	6LE50061000 запросить цену →	ASYS-CPG-FED
27	6LE49876000 запросить цену →	ASYS-ROL-FEED-RU
101	X0-00966000 запросить цену →	RR/E-5-SS
102	6LB12138000 запросить цену →	PIN-2X10
103	X0-00964000 запросить цену →	RR/E-3-SS
104	C0-10813000 запросить цену →	GP1A73ARJ00F

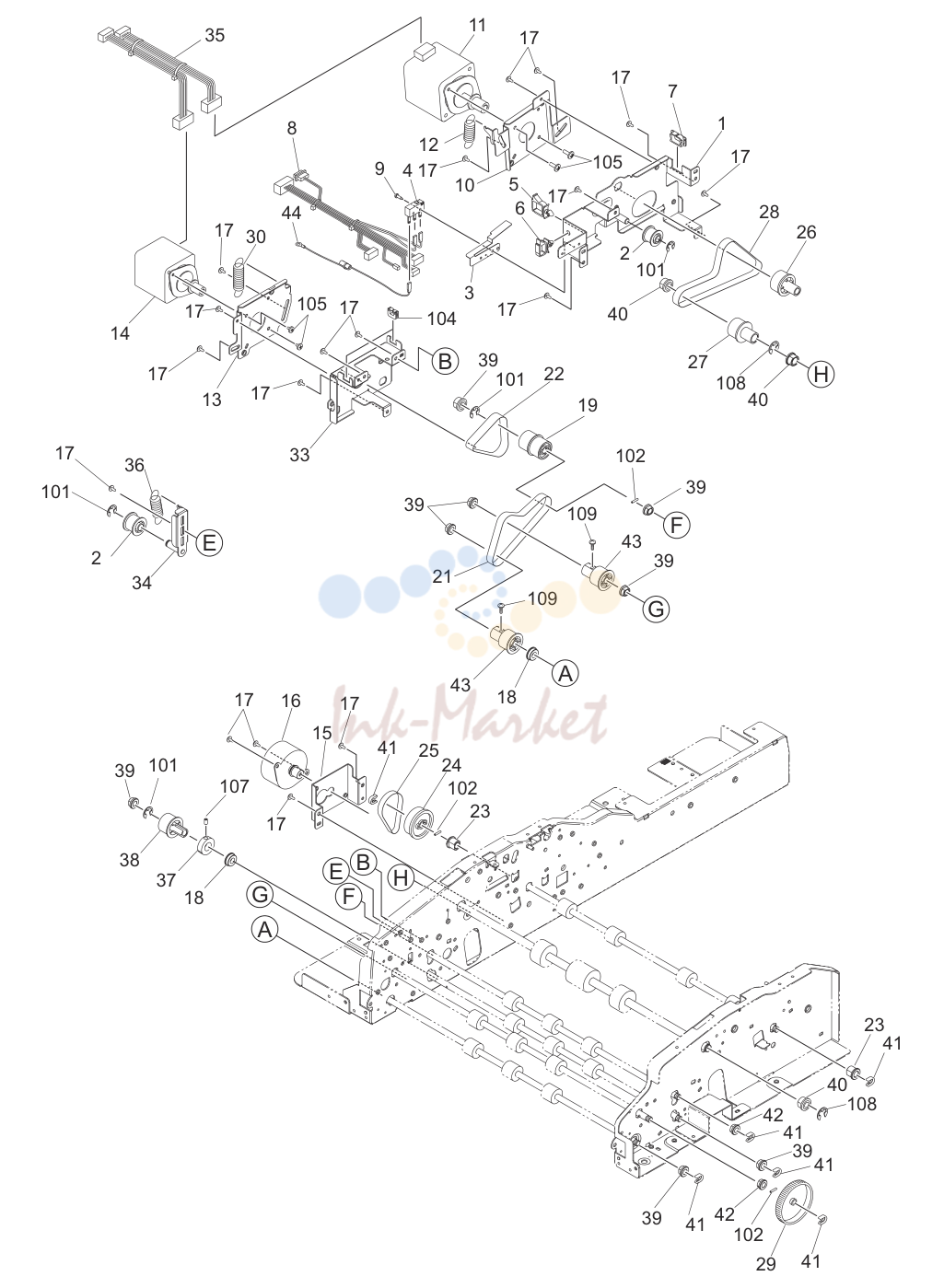

FEED-DRIVE-ASM

№	Артикул	Наименование
1	6LE50089000 запросить цену →	ASYS-BRKT-R-FED
2	6LE50098000 запросить цену →	ROL-TNSN-FEED
3	6LE50102000 запросить цену →	SPG-F-COV-JAM-SW
4	E0-01859000 запросить цену →	DE2L-BAAA
5	F0-00365000 запросить цену →	LWS-3S-2W
6	F0-00235000 запросить цену →	LWS-1S
7	F0-01248000 запросить цену →	ESC-0912
8	6LE50867000 запросить цену →	HRNS-RADF-FEED1-623
9	44204394000 запросить цену →	SCREW20*D23
10	6LE59774000 запросить цену →	PLT-MOT-FEED-643
11	6LE64000000 запросить цену →	MOTR_S-ADF-FEED-643
12	6LE59844000 запросить цену →	SPG-E-9R6X1X23R2
13	6LE59775000 запросить цену →	PLT-MOT-REED-643
14	6LE64001000 запросить цену →	MOTR_S-ADF-RD-643
15	6LE59800000 запросить цену →	PLT-MOT-EXIT-644
16	6LE64005000 запросить цену →	MOTR_S-RADF-EXIT-644
17	6LA08935000 запросить цену →	SCR-M3X6BISR-NI
18	F0-00781000 запросить цену →	LF-1260ZZ
19	6LE49854000 запросить цену →	PULLY-1R5GT40-6-W
21	6LE59795000 запросить цену →	BELT-207-1R5GT-8
22	6LE50128000 запросить цену →	BELT-150-1R5GT-10
24	6LE49975000 запросить цену →	PULLY-1R5GT60-6
25	6LE50058000 запросить цену →	BELT-123-1R5GT-6
26	6LE50073000 запросить цену →	PULLY-1R5GT44-6-OW
27	6LE50077000 запросить цену →	PULLY-1R5GT40-8-OW
28	6LE50081000 запросить цену →	BELT-292R5-1R5GT-8
29	6LE49810000 запросить цену →	DIAL-RD-JAM
30	6LE50169000 запросить цену →	SPG-E-MOT-READ
33	6LE59794000 запросить цену →	BRKT-ROL-READ-M
34	6LE50110000 запросить цену →	ASYS-PLT-TNSN
35	6LE63351000 запросить цену →	HRNS-ADF-MOT-643
36	6LE50134000 запросить цену →	SPG-E-TNSN-READ
37	6LE49767000 запросить цену →	FLANGE-18-N
38	6LE49863000 запросить цену →	PULLY-1R5GT40-6-C
39	6LE49739000 запросить цену →	BUSH-6X10X6F-SBK
40	6LA65698000 запросить цену →	BUSH-8X12X8F
41	6LE49743000 запросить цену →	STOP-RING-6-5-POM
42	44201492000 запросить цену →	BUSH-6-POM
43	6LE59633000 запросить цену →	PULLY-1R5GT40-6-SCW
44	6LE50868000 запросить цену →	HRNS-RADF-POSI-623
101	X0-00966000 запросить цену →	RR/E-5-SS
102	X0-00980000 запросить цену →	P/PRL/AH7-2X10-SS
103	X0-01453000 запросить цену →	S/TPS/BID-4X8-NC
104	F0-01493000 запросить цену →	DS-02S
107	X0-00736000 запросить цену →	S/SET/K-M4X6-B
108	X0-00968000 запросить цену →	RR/E-7-SS
109	X0-00074000 запросить цену →	S/PAN-M3X8-NI

HINGE-ASM

№	Артикул	Наименование
1	6LE49751000 запросить цену →	LEVER-PICK-SOL
2	6LE59928000 запросить цену →	CAP-APS-R-280
3	6LE49755000 запросить цену →	SPG-E-PICK-SOL
4	6LE49758000 запросить цену →	SPG-C-CAP-APS-R
5	6LA08935000 запросить цену →	SCR-M3X6BISR-NI
6	6LH91050000 запросить цену →	HINGE-L-H538
7	6LE50190000 запросить цену →	HINGE-R-623
8	6LE64196000 запросить цену →	ASY-DLG-644S
9	6LE50142000 запросить цену →	PLT-SND-FLAP
10	6LH06332000 запросить цену →	SOL-RADF-GATE-430
11	6LE50152000 запросить цену →	PLT-SOL-PICK
12	6LE49521000 запросить цену →	SOL-RUBY-PICKUP-623
13	6LH57617000 запросить цену →	PLT-INTRLOK-H502
14	6LE59872000 запросить цену →	ASYS-PLT-OPEN-N
15	6LE50487000 запросить цену →	LVR-OPEN-SW
16	6LE50488000 запросить цену →	SPG-T-OPEN-SW
17	6LE63365000 запросить цену →	HRNS-ADF-SCIF-643
18	6LE49522000 запросить цену →	HRNS-RUBY-SOL-623
19	6LE49501000 запросить цену →	HRNS-RUBY-ALIGN1-623
101	F0-00365000 запросить цену →	LWS-3S-2W
102	F0-01427000 запросить цену →	ELS-8U
103	F0-00229000 запросить цену →	KGLS-8RT
104	F0-01492000 запросить цену →	DS-2
105	C0-10813000 запросить цену →	GP1A73ARJ00F
106	X0-00966000 запросить цену →	RR/E-5-SS
108	6LA08934000 запросить цену →	SCR-M4X8ITSR-NI
109	X0-00426000 запросить цену →	S/BID-M3X4-NI
