Toshiba Paper Feed Unit MY 1027 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

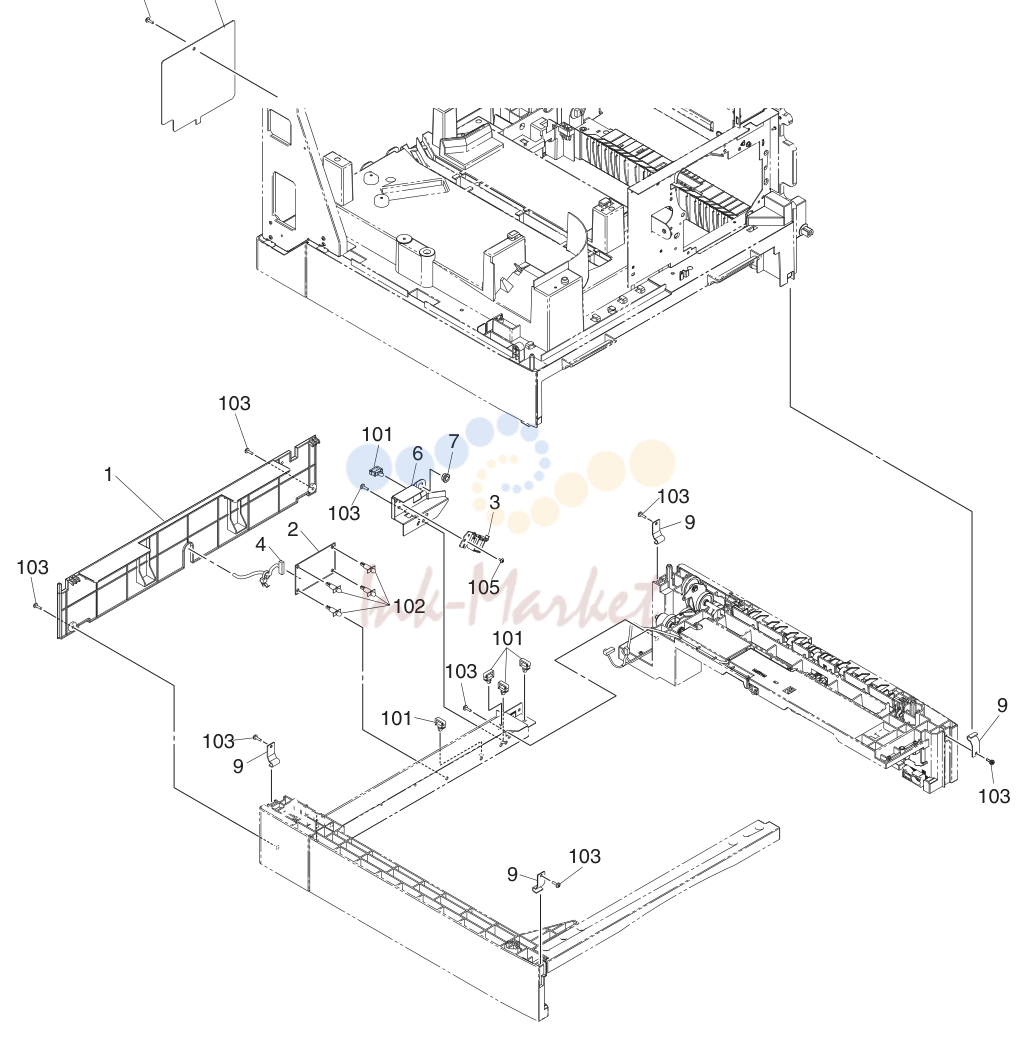

COVER-ASY
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LE59980000 запросить цену → | COVER-REAR-PFU |
| 2 | 6LE62765000 запросить цену → | PWA-F-PFU-641 |
| 3 | 6LE56601000 запросить цену → | SOL-F06B |
| 4 | 6LE63370000 запросить цену → | HRNS-PFU-641 |
| 6 | 6LE60023000 запросить цену → | BRKT-SOL-CST-PFU |
| 9 | 6LE60040000 запросить цену → | BRKT-CNCT-PFU |
| 11 | 6LE59669000 запросить цену → | LID-COV-REAR-PFU-HRNS |
| 101 | F0-00235000 запросить цену → | LWS-1S |
| 102 | F0-00343000 запросить цену → | SPLSN-8U |
| 103 | 6LA80090000 запросить цену → | S/TPP/BID-3*8-NI |
| 105 | 6LA08935000 запросить цену → | SCR-M3X6BISR-NI |
| 106 | X0-02239000 запросить цену → | S/TPS/FHEXM-3X8-ZU3 |

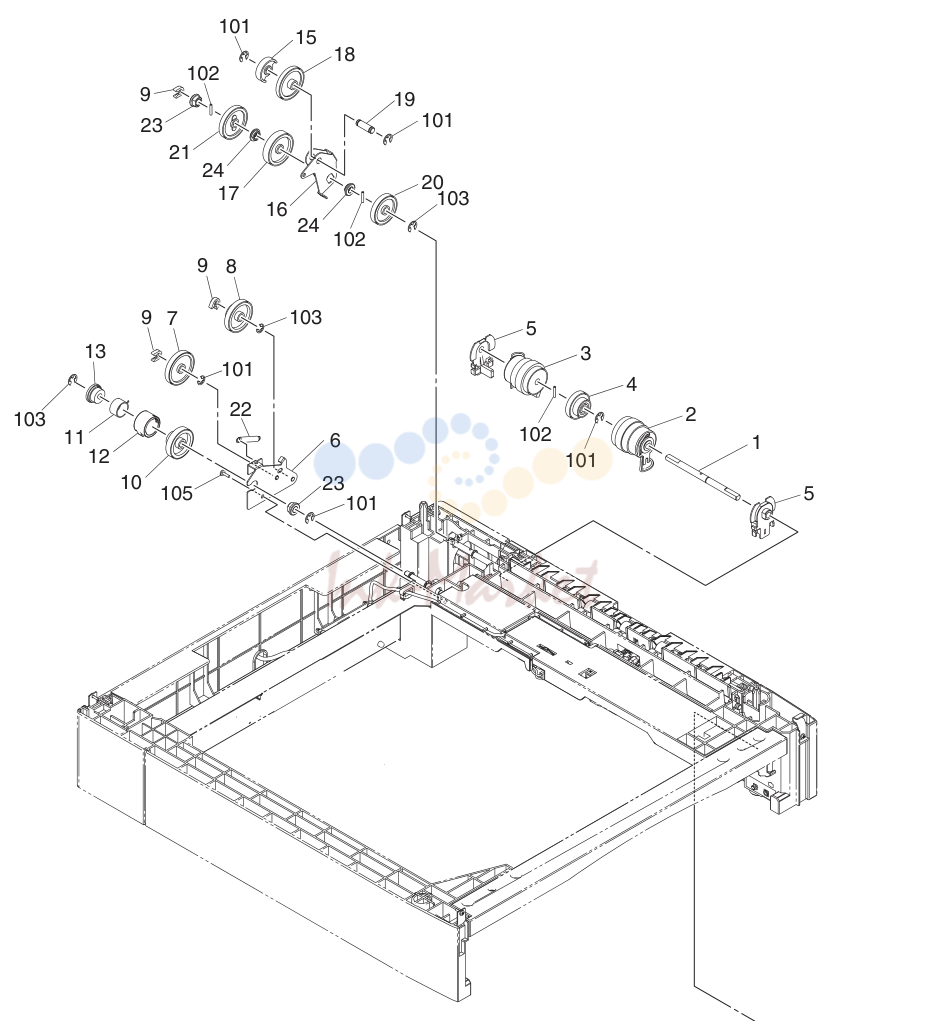

FEED-1-ASY
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LE60073000 запросить цену → | SHAFT-CLUTCH |
| 2 | 6LE60061000 запросить цену → | CLUTCH-G28-06D-30A |
| 3 | 6LE60060000 запросить цену → | CLUTCH-G25-06D-30A |
| 4 | 6LE59997000 запросить цену → | GEAR-10H024-10S016 |
| 5 | 6LE59986000 запросить цену → | BUSH-SFT-CLT |
| 6 | 6LE60026000 запросить цену → | ASYS-BRKT-IDLE-P-UP |
| 7 | 6LE59996000 запросить цену → | GEAR-08S40-IDLE |
| 8 | 6LE59994000 запросить цену → | G10S030-G08S020 |
| 10 | 6LE53711000 запросить цену → | CAP-CLUCH-CSSTT |
| 11 | 6LE53729000 запросить цену → | SPG-CLUCH-CSSTT |
| 12 | 6LE53713000 запросить цену → | CLR-CLUCH-PICK |
| 13 | 6LE53712000 запросить цену → | COVER-CLT-280 |
| 15 | 6LE59989000 запросить цену → | COLLAR-IDLE-PFU |
| 16 | 6LE60030000 запросить цену → | ARM-DRV-PFU |
| 17 | 6LE59992000 запросить цену → | GEAR-10H030-L |
| 18 | 6LE59991000 запросить цену → | GEAR-10H030-R |
| 19 | 6LE60072000 запросить цену → | SHAFT-ARM-DRV-PFU |
| 20 | 6LE59993000 запросить цену → | GEAR-10S028 |
| 21 | 6LE59995000 запросить цену → | GEAR-10S031 |
| 22 | 6LE59604000 запросить цену → | SPE-ARM-DRV-PFU |
| 23 | 44201492000 запросить цену → | BUSH-6-POM |
| 24 | 44201994000 запросить цену → | BUSH-6-3.7-GCB |
| 25 | 6LE59982000 запросить цену → | COVER-R-LOW-PFU |
| 101 | X0-00966000 запросить цену → | RR/E-5-SS |
| 102 | X0-01526000 запросить цену → | P/PRL/AH7-2X12-SS |
| 103 | X0-00965000 запросить цену → | RR/E-4-SS |
| 105 | 6LA80090000 запросить цену → | S/TPP/BID-3*8-NI |

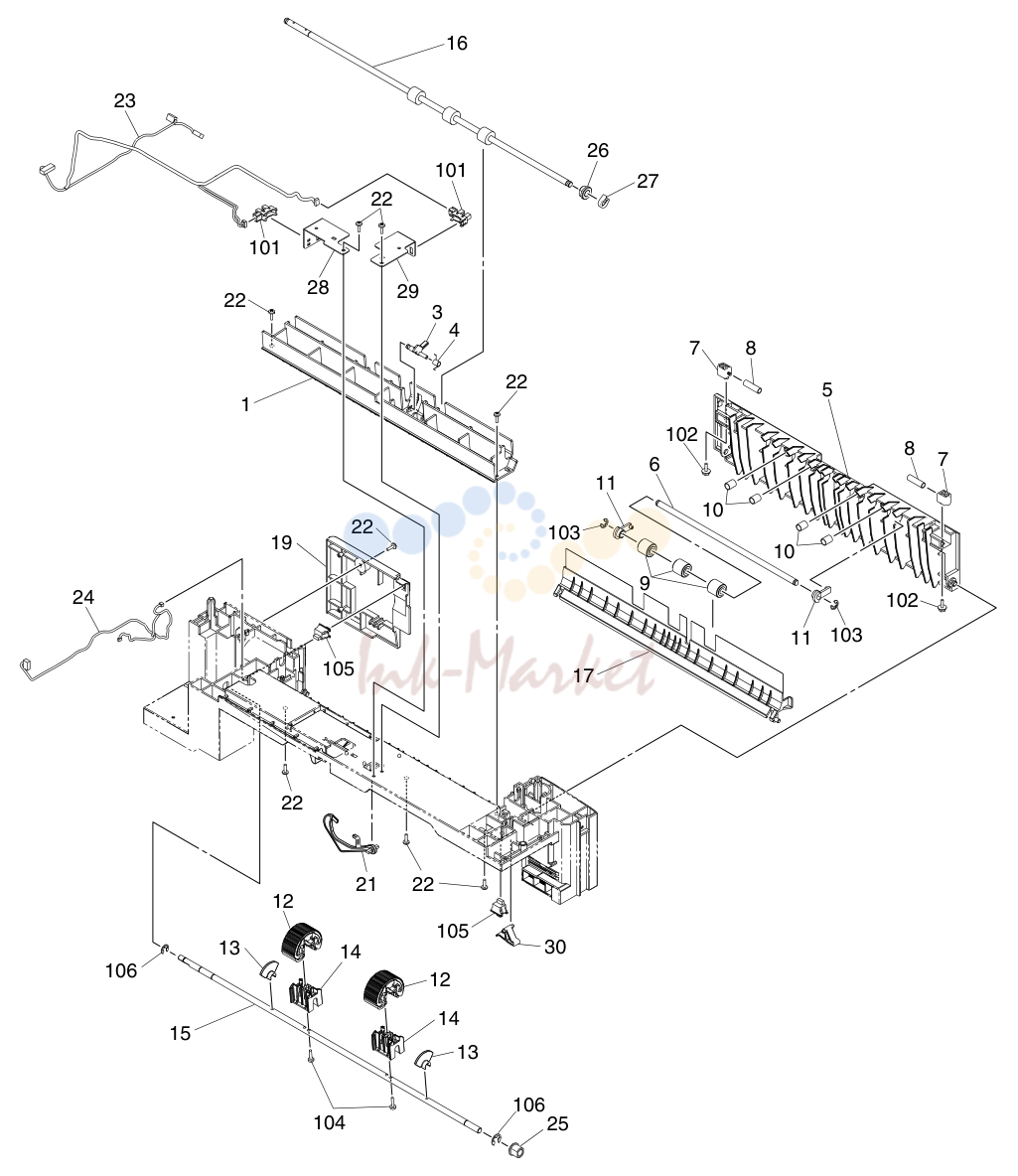

FEED-2-ASY
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LE59971000 запросить цену → | GUIDE-FEED-UP-PFU |
| 3 | 6LE59983000 запросить цену → | ACTR-FEED-PFU |
| 4 | 6LE60069000 запросить цену → | SPG-T-ACTR-PFU |
| 5 | 6LE59977000 запросить цену → | COVER-OPEN-PFU |
| 6 | 6LE60068000 запросить цену → | SHAFT-ROL-TRNS-IDLE |
| 7 | 6LE60006000 запросить цену → | LOCK-COVER-OPEN-PFU |
| 8 | 6LE60070000 запросить цену → | SPG-C-LOCK-CVR-PFU |
| 9 | 6LE60010000 запросить цену → | ROL-TRNS-PFU |
| 10 | 6LE59603000 запросить цену → | SPC-ROL-TRANS-PFU |
| 11 | 6LE60007000 запросить цену → | BUSH-ROL-TRNS-PFU |
| 12 | 6LE53727000 запросить цену → | ASYB-CARRY-ROLL-SCKT |
| 13 | 6LE53721000 запросить цену → | GUIDE-CARR-280 |
| 14 | 6LE53734000 запросить цену → | BLOCK-CSSTT-280 |
| 15 | 6LE60034000 запросить цену → | SFT-FEED-CST-PFU |
| 16 | 6LE60062000 запросить цену → | SFT-ROL-TRNS-PFU |
| 17 | 6LE60012000 запросить цену → | ASYS-GID-OPEN-S-PFU |
| 19 | 6LE59981000 запросить цену → | COVER-R-R-PFU |
| 21 | 6LE53709000 запросить цену → | ACTR-SNSR-280 |
| 22 | 6LA80090000 запросить цену → | S/TPP/BID-3*8-NI |
| 23 | 6LE63383000 запросить цену → | HRNS-PFU-SNR-641 |
| 24 | 6LE63382000 запросить цену → | HRNS-PFU-SIDE-641 |
| 26 | 44201492000 запросить цену → | BUSH-6-POM |
| 28 | 6LE60017000 запросить цену → | PLT-SNSR-CST-PFU |
| 29 | 6LE60016000 запросить цену → | PLT-SNSR-FEED-PFU |
| 30 | 6LE59972000 запросить цену → | LEVER-CST-HKD |
| 101 | C0-10813000 запросить цену → | GP1A73ARJ00F |
| 102 | X0-02247000 запросить цену → | S/TPP/FH/FEXM-3X8-NI |
| 103 | X0-00965000 запросить цену → | RR/E-4-SS |
| 104 | X0-00609000 запросить цену → | S/TPP/PAN-3X10-NI |
| 105 | E0-01853000 запросить цену → | CS1A-B2CA |
| 106 | X0-00966000 запросить цену → | RR/E-5-SS |

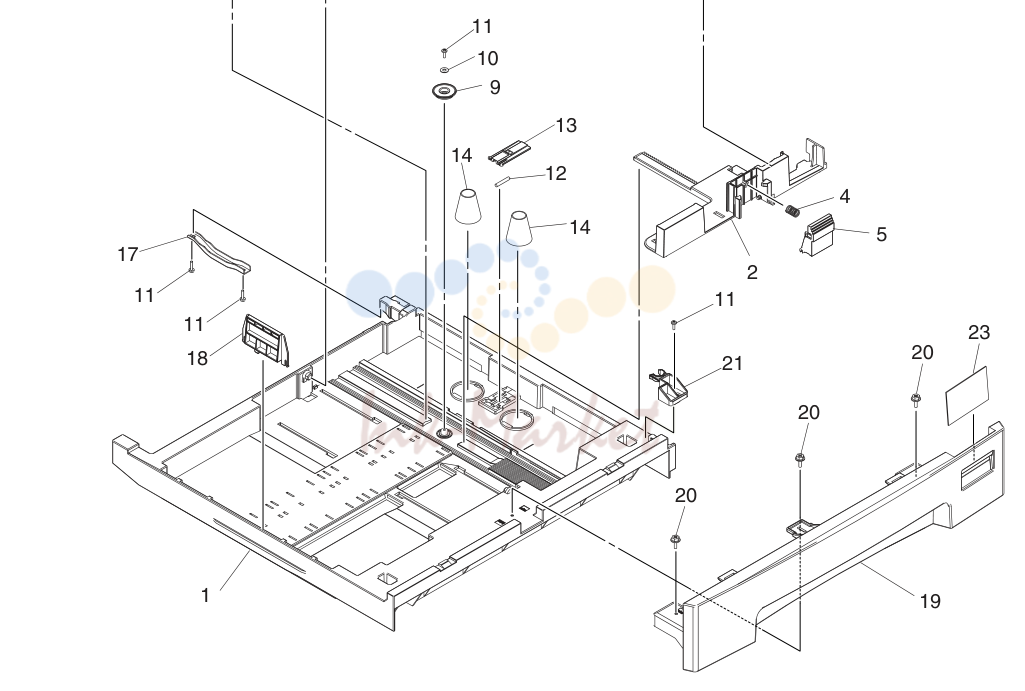

DRAWER-ASY
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LE53703000 запросить цену → | TRAY-CST-280 |
| 2 | 6LE53700000 запросить цену → | SLIDE-WALL-F |
| 3 | 6LE53715000 запросить цену → | CLAW-F-280 |
| 4 | 6LE53706000 запросить цену → | SLIDE-LATCH-SPG |
| 5 | 6LE53704000 запросить цену → | LEVER-LOCK-WALL-280 |
| 6 | 6LE53701000 запросить цену → | SLIDE-WALL-R |
| 7 | 6LE53716000 запросить цену → | CLAW-R-280 |
| 9 | 6LE53717000 запросить цену → | GEAR-10S18-8-TRAY |
| 10 | X0-00939000 запросить цену → | W/PL/PJO-4-SS |
| 11 | X0-01989000 запросить цену → | S/TPP/BID-3X8-NI |
| 12 | 6LE53730000 запросить цену → | SPG-LATCH-TRAY |
| 13 | 6LE53718000 запросить цену → | STOP-PLATE-CSSTT |
| 14 | 6LE53732000 запросить цену → | SPG-CSSTT-280 |
| 15 | 6LE53702000 запросить цену → | PLATE-CSSTT-280 |
| 16 | 6LE53731000 запросить цену → | SHEET-PLATE-SLIP |
| 17 | 6LE53746000 запросить цену → | BRKT-TRAY-280 |
| 18 | 6LE53705000 запросить цену → | WALL-CSSTT-END-280 |
| 19 | 6LE53725000 запросить цену → | COVER-CSSTT-280 |
| 20 | X0-02247000 запросить цену → | S/TPP/FH/FEXM-3X8-NI |
| 21 | 6LE59973000 запросить цену → | CATCH-CST-ADJ |
| 22 | 6LE53744000 запросить цену → | LBL-CST-MAX-280 |
| 23 | 6LE03708000 запросить цену → | SIZE-CST-390-UC |
| 23 | 6LE03709000 запросить цену → | SIZE-CST-390-E |
| 23 | 6LE03715000 запросить цену → | SIZE-CST-390-C |
