Toshiba Paper Feed Pedestal KD 1025 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

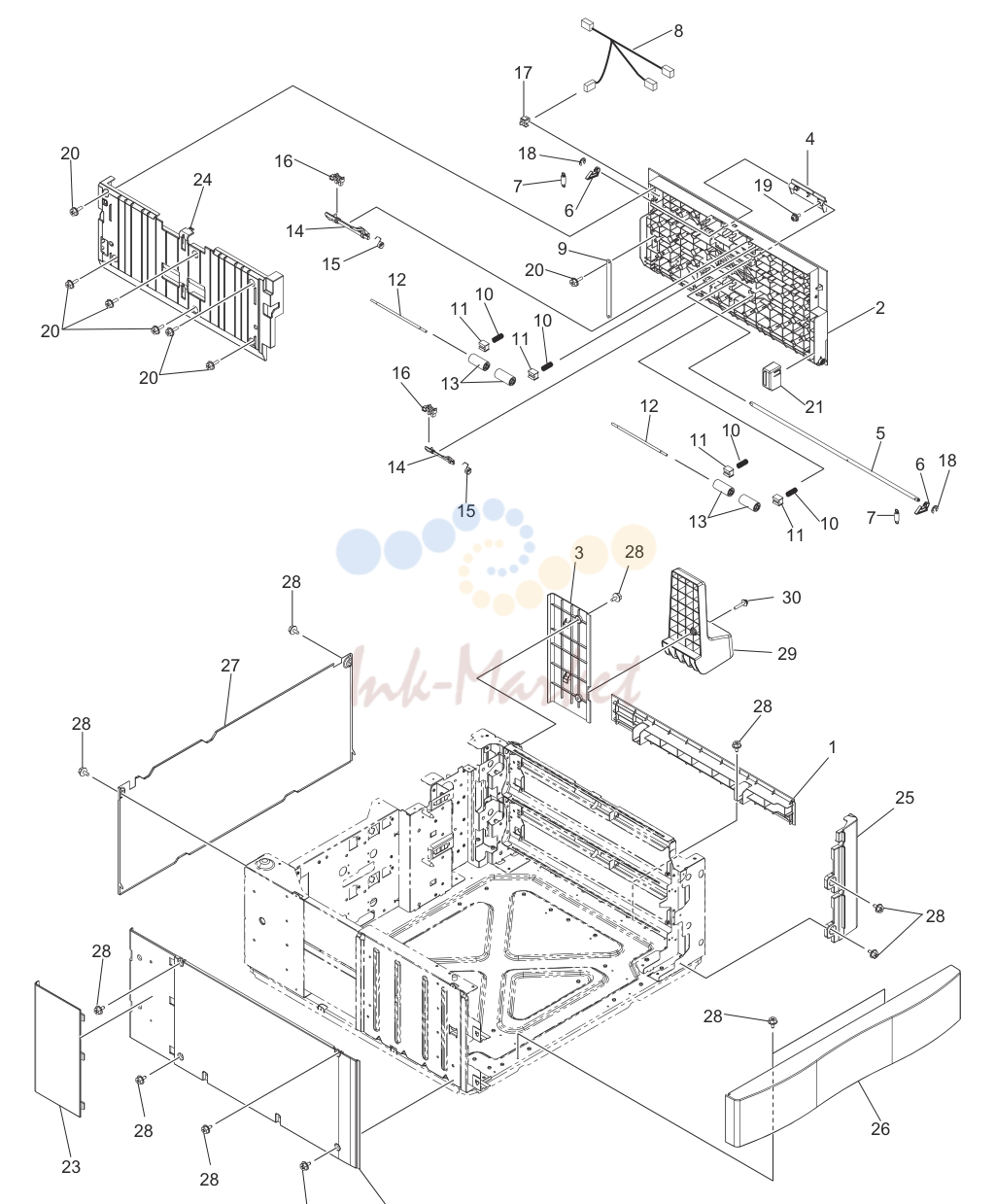

COVER-ASY
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH58094000 запросить цену → | COVER-R-LOW-LOIRE |
| 2 | 6LH58000100 запросить цену → | COVER-RIGHT-DOOR-N |
| 3 | 6LH57999000 запросить цену → | GUIDE-COVER-PFP |
| 4 | 6LH57995100 запросить цену → | KNOB-COVER-LOIRE-N |
| 5 | 6LH57928000 запросить цену → | SHAFT-HOOK-PFP |
| 6 | 6LH58005000 запросить цену → | HOOK-COVER-PFP |
| 7 | 6LH58002000 запросить цену → | SPG-E-4R9XR6X18R2-HOOK |
| 8 | 6LH61359000 запросить цену → | HRNS-PFP-FED-CV-503 |
| 9 | 6LH58080000 запросить цену → | STOPPER-STRING-PFP |
| 10 | 6LH57914000 запросить цену → | SPG-C-8R3XR8X30-PFP |
| 11 | 44201623000 запросить цену → | BUSH-FEED-IDL |
| 12 | 6LH57918000 запросить цену → | SHAFT-RELAY-IDL-PFP |
| 13 | 6LH57916000 запросить цену → | ROL-RELAY-IDL-PFP |
| 14 | 6LH57921000 запросить цену → | ACTR-LOIRE-PFP |
| 15 | 6LH57936000 запросить цену → | SPG-T-SNSR-LOW-350 |
| 16 | C0-14266000 запросить цену → | LG248BL1 |
| 18 | X0-00964000 запросить цену → | RR_E-3-SS |
| 19 | X0-02551000 запросить цену → | S_PAN_SWWP-M3X6-NI |
| 20 | X0-02247000 запросить цену → | S_TPP_FHEXM-3X8-NI |
| 21 | 6LH57998000 запросить цену → | BLK-GUIDE-SET-PFP |
| 22 | 6LH57957100 запросить цену → | COVER-LEFT-PFP-N |
| 23 | 6LH58092000 запросить цену → | COVER-L-DSGN-LOIRE |
| 24 | 6LH57973100 запросить цену → | COVER-R-R-N |
| 25 | 6LH58090000 запросить цену → | COVER-R-F-LOIRE |
| 26 | 6LH58089000 запросить цену → | COVER-CST-F-470-DAM |
| 27 | 6LH57923000 запросить цену → | COVER-RIGHT-REAR-PFP |
| 28 | X0-02419000 запросить цену → | S_TPS_FHEXM_R-3X6-ZU3 |
| 29 | 6LH58099000 запросить цену → | FOOT-SIDE-PFP-RGT |
| 30 | X0-02135000 запросить цену → | S/PAN/SWWP-M3X14-NI |

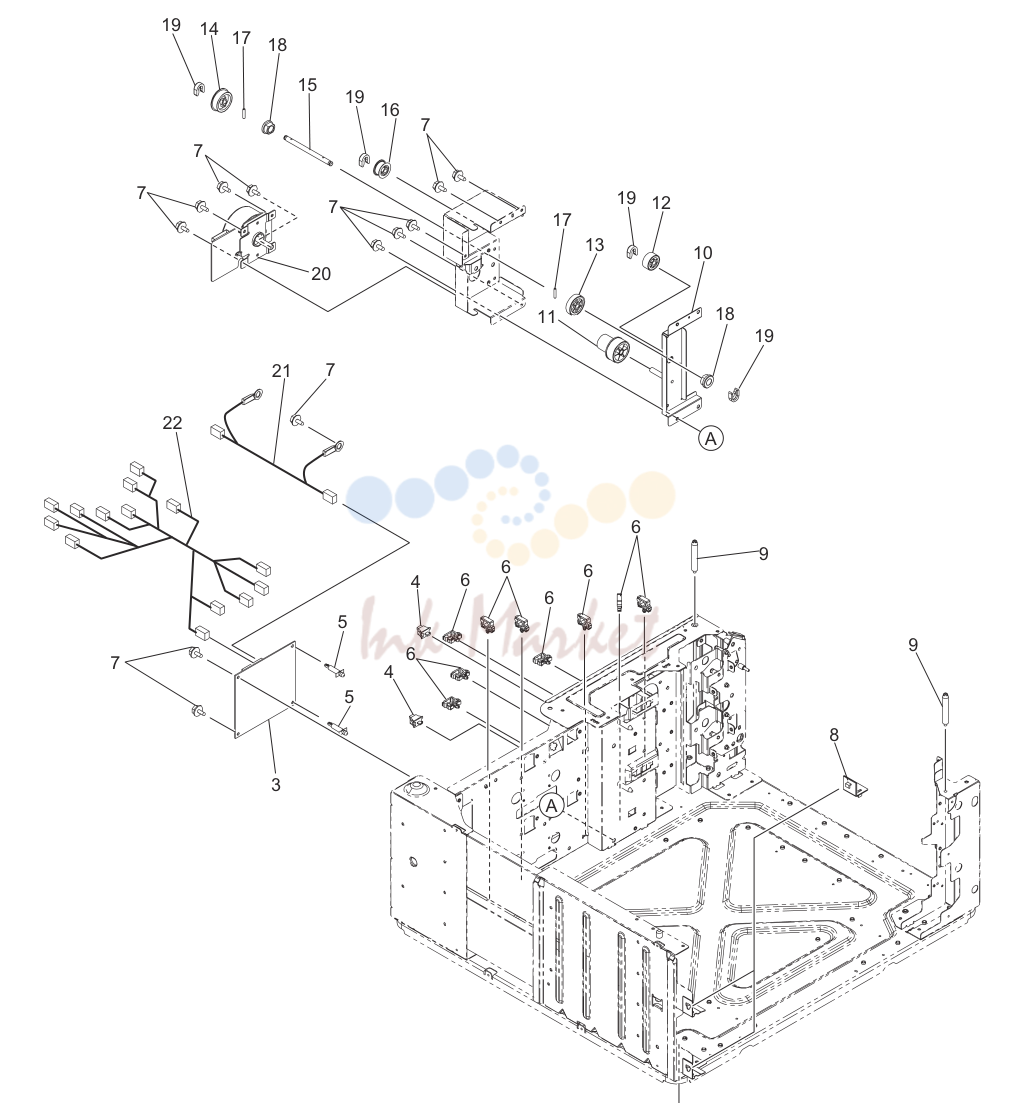

FRAME-ASY
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH57994000 запросить цену → | CASTR-PFP-F47X |
| 2 | X0-02421000 запросить цену → | S_TPS_FHEXM_R-4X8-ZU3 |
| 3 | 6LH62833000 запросить цену → | PWA-F-PFP-503 |
| 4 | E0-01853000 запросить цену → | CS1A-B2CA |
| 5 | F0-00310000 запросить цену → | SPLSN-12U |
| 6 | F0-01609000 запросить цену → | RLWC-2SV0 |
| 7 | X0-02419000 запросить цену → | S_TPS_FHEXM_R-3X6-ZU3 |
| 8 | 6LH51627000 запросить цену → | SLIDER-CST |
| 9 | 6LH57924000 запросить цену → | PIN-LOCAT-LOIRE |
| 10 | 6LH58026000 запросить цену → | ASYS-BRKT-MOT |
| 11 | 6LH58025000 запросить цену → | GEAR-10S29_5H48-6-B |
| 12 | 6LH57954000 запросить цену → | GEAR-10S20-6-C |
| 13 | 6LH57962000 запросить цену → | GEAR-10S26-6-D |
| 14 | 6LH57978000 запросить цену → | PULLY-S3M30-6-D |
| 15 | 6LH58024000 запросить цену → | SHAFT-GEAR-MOT-LOIRE |
| 16 | 6LH57977000 запросить цену → | PLY-TENSION-LOIRE |
| 17 | X0-00980000 запросить цену → | P_PRL_AH7-2X10-SS |
| 18 | 44201492000 запросить цену → | BUSH-6-POM |
| 20 | 6LH36234000 запросить цену → | MOTR_D-FUSER-450 |
| 21 | 6LH61356000 запросить цену → | HRNS-PFP-503 |
| 22 | 6LH61441000 запросить цену → | HRNS-PFP-INSIDE-503 |

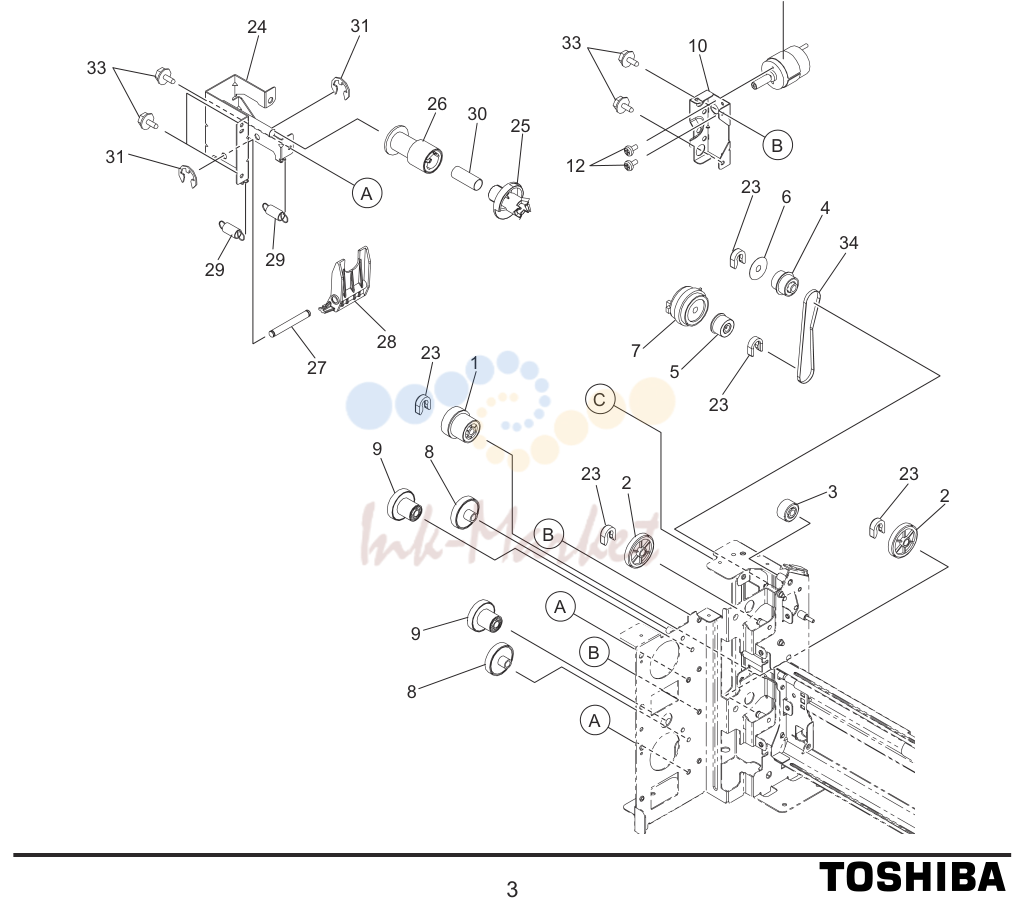

DRIVE-ASY
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH57980000 запросить цену → | GEAR-10S25_10S20-6-I |
| 2 | 6LH57970000 запросить цену → | GEAR-10S30-6-G |
| 3 | 6LH57965000 запросить цену → | GEAR-10S16-6-M |
| 4 | 6LH57975000 запросить цену → | GEAR-10S16_P2GT27-6-L |
| 5 | 6LH58085000 запросить цену → | PULLY-2GT027-6 |
| 6 | 41319076000 запросить цену → | HWAS-PFP-SUS |
| 7 | 6LH51224000 запросить цену → | CLUTCH-50C-G28-6 |
| 8 | 6LH54301000 запросить цену → | GEAR-IDLE-TRAYUP |
| 9 | 6LH54302000 запросить цену → | GEAR-DRV-TRAYUP |
| 10 | 6LH58040000 запросить цену → | BRKT-MOT-TRAYUP-PFP |
| 11 | 6LH03521000 запросить цену → | ASYS-MOTRD-CTNR-430 |
| 12 | X0-01670000 запросить цену → | S_PAN-M2.6X4-NC |
| 13 | 6LH58034000 запросить цену → | ASYS-GEAR-LOIRE |
| 14 | 6LH57976000 запросить цену → | SHAFT-DRV-GP |
| 15 | 6LH57979000 запросить цену → | GEAR-10S20-6-E |
| 16 | 6LH57972000 запросить цену → | PULLY-S3M28-6-E |
| 17 | 6LH58031000 запросить цену → | ASYS-BRKT-TENS-IDL |
| 18 | 6LH57977000 запросить цену → | PLY-TENSION-LOIRE |
| 19 | 6LH57909000 запросить цену → | CLR-BELT-LOIRE |
| 20 | 6LH58054000 запросить цену → | SPG-E-10R8X1X30R6-TENS |
| 21 | X0-00980000 запросить цену → | P_PRL_AH7-2X10-SS |
| 22 | 44201492000 запросить цену → | BUSH-6-POM |
| 24 | 6LH54315000 запросить цену → | ASYS-BRKT-CPG-GEAR |
| 25 | 6LH54331000 запросить цену → | ASYS-CPG-DRV-CST |
| 26 | 6LH54332000 запросить цену → | ASYS-GEAR-DRV-CST |
| 27 | 6LH54316000 запросить цену → | SHAFT-DRV-TRAYUP |
| 28 | 6LH54300000 запросить цену → | LVR-CST-TRAYUP |
| 29 | 6LH54325000 запросить цену → | SPRING-TRAYUP-L |
| 30 | 6LH54327000 запросить цену → | SPRING-TRAYUP-U |
| 31 | X0-00966000 запросить цену → | RR_E-5-SS |
| 32 | 6LH58095000 запросить цену → | BELT-S3M-699-4 |
| 33 | X0-02419000 запросить цену → | S_TPS_FHEXM_R-3X6-ZU3 |
| 34 | 6LH57931000 запросить цену → | BELT-2GT-208-3 |

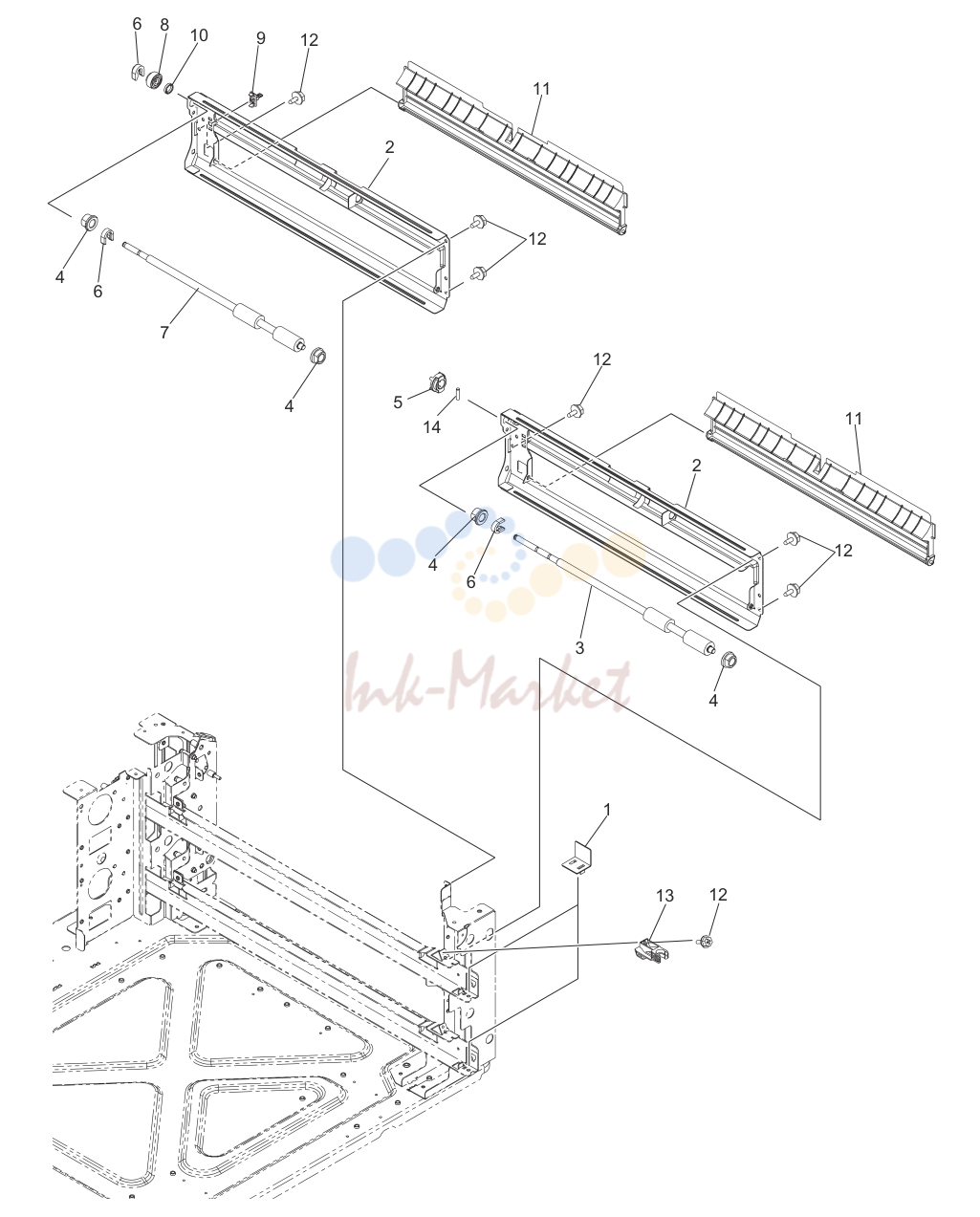

FEED-ASY-1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH51627000 запросить цену → | SLIDER-CST |
| 2 | 6LH58001000 запросить цену → | GUIDE-PAPER-P-UP |
| 3 | 6LH58003000 запросить цену → | ROL-TR-3 |
| 4 | 6LH53768000 запросить цену → | BUSH-6-NU4 |
| 5 | 6LH58084000 запросить цену → | CPG-ROL-PFP |
| 7 | 6LH58004000 запросить цену → | ROL-TR-2 |
| 8 | 41319157000 запросить цену → | K-GEAR-10S16-06 |
| 9 | 6LH57997000 запросить цену → | PUSH-IDL-PFP |
| 10 | 6LA32851000 запросить цену → | COLAR-0602 |
| 11 | 6LH58055000 запросить цену → | ASYS-GUIDE-PAPER-PFP |
| 12 | X0-02419000 запросить цену → | S_TPS_FHEXM_R-3X6-ZU3 |
| 13 | 6LH51628000 запросить цену → | CATCH-CST-F47X |
| 14 | X0-00979000 запросить цену → | P/PRL/AH7-2X8-SS |

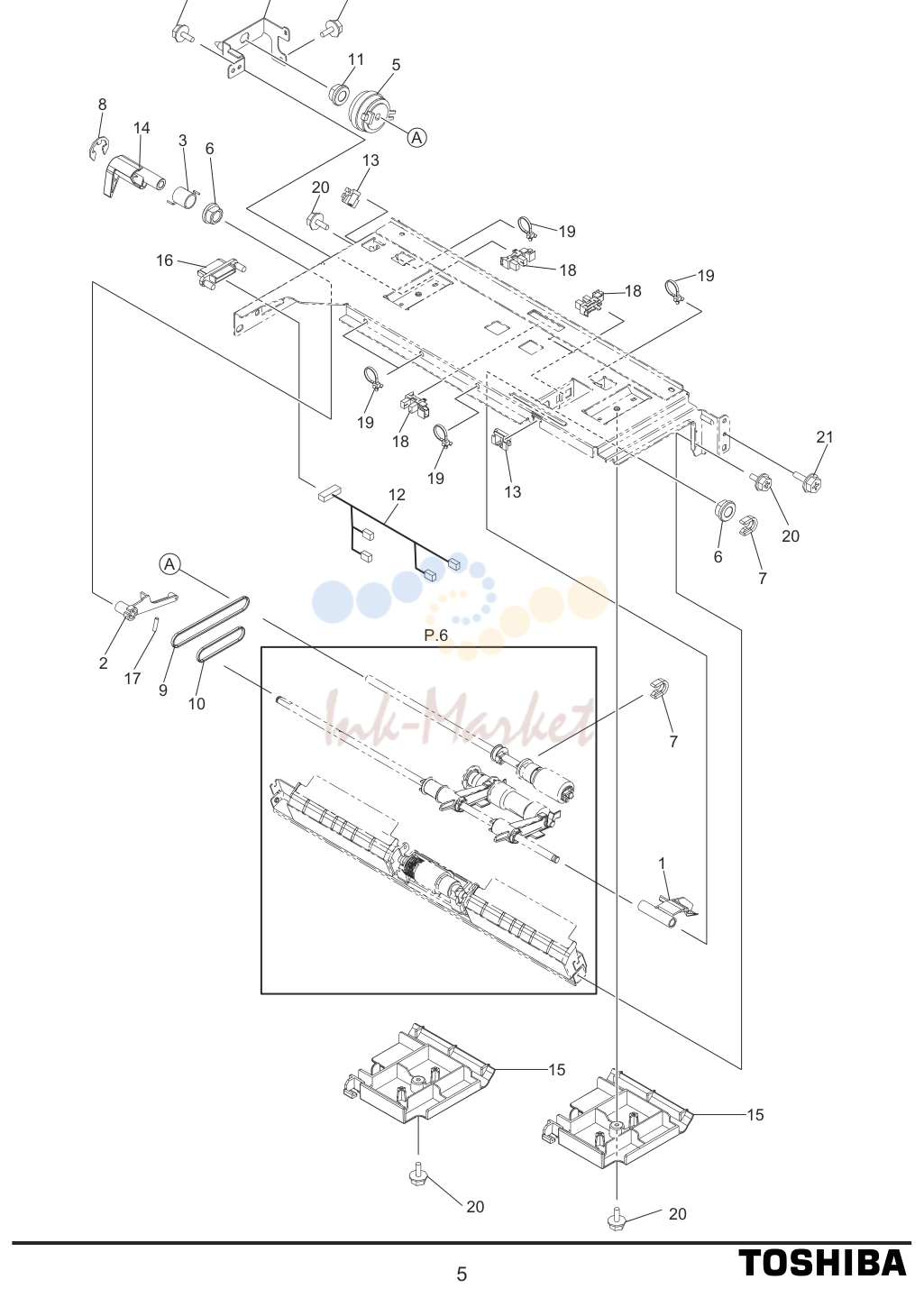

FEED-ASY-2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH54303000 запросить цену → | ACTR-EMPTY-MAX-PPR |
| 2 | 41318603000 запросить цену → | ARM-FEED-UNIT |
| 3 | 41305501000 запросить цену → | SPR-LVR-PICK |
| 4 | 6LH54328000 запросить цену → | ASYS-BRKT-CLT-F47X |
| 5 | 6LH51224000 запросить цену → | CLUTCH-50C-G28-6 |
| 6 | 44201492000 запросить цену → | BUSH-6-POM |
| 8 | X0-00966000 запросить цену → | RR/E-5-SS |
| 9 | 41306504000 запросить цену → | BLT/T-194-2GT-2 |
| 10 | 41306502000 запросить цену → | BLT/T-124-2GT-2 |
| 11 | 6LH53768000 запросить цену → | BUSH-6-NU4 |
| 12 | 6LH61420000 запросить цену → | HRNS-FEED-UNIT-471HF |
| 13 | F0-00671000 запросить цену → | EDS-0607M |
| 14 | 6LH54310000 запросить цену → | LVR-CPG-GEAR |
| 15 | 6LH54308000 запросить цену → | GUIDE-P-FEED-F47X |
| 16 | E0-12621000 запросить цену → | 14R-RIZ-K4GG-FJ (LF)(SN) |
| 17 | X0-00979000 запросить цену → | P/PRL/AH7-2X8-SS |
| 18 | C0-14266000 запросить цену → | LG248BL1 |
| 19 | F0-01012000 запросить цену → | T18R |
| 20 | X0-02592000 запросить цену → | S/TPD3/FHEXM-3X6-ZU3 |
| 21 | X0-02593000 запросить цену → | S_TPD3_FHEXM-3X8-ZU3 |

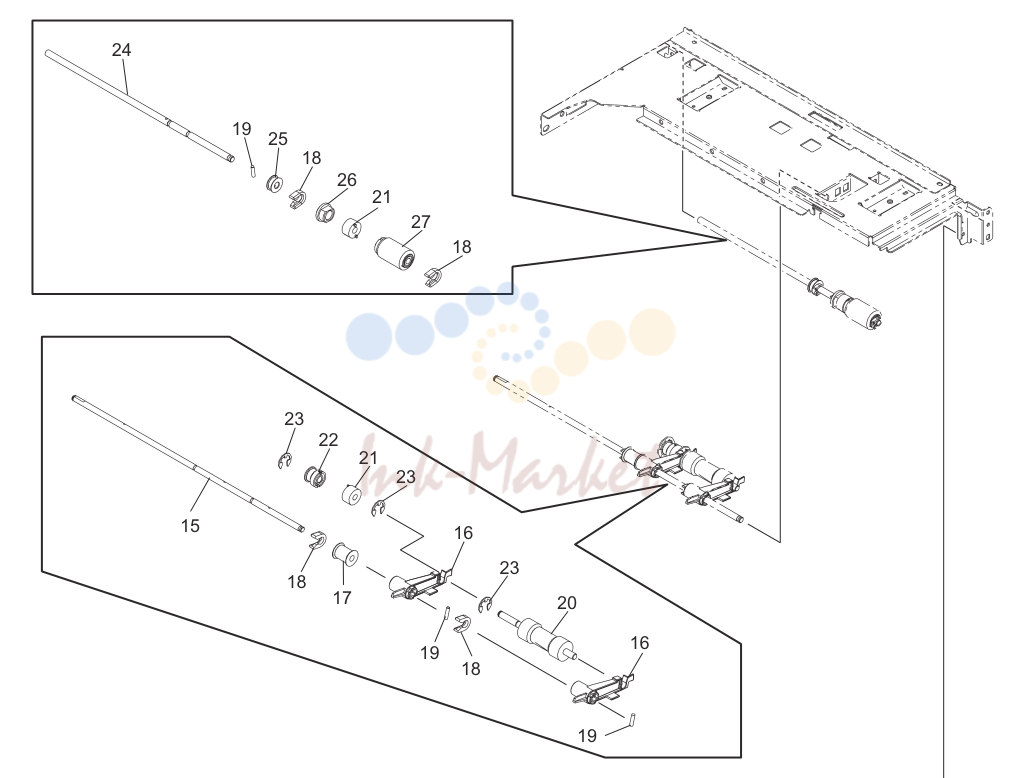

FEED-ASY-3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH54321000 запросить цену → | STAY-ROL-SEP-F47X |
| 2 | 6LH54304000 запросить цену → | GUIDE-P-SEP-F47X |
| 3 | 6LH54324000 запросить цену → | MYLAR-GUIDE-P-SEP-F47X |
| 4 | 44201805000 запросить цену → | HLDR-SEP-ROL-DM |
| 5 | 44201810000 запросить цену → | LEV-ROL-SEP-DM |
| 6 | 6LH46302000 запросить цену → | ASYS-ROLL-SPT |
| 7 | 41306279000 запросить цену → | ARBOR-SPT-F |
| 8 | 41306278000 запросить цену → | ARBOR-SPT-R |
| 9 | 41304506000 запросить цену → | SFT-SEP-AT |
| 10 | 44201817000 запросить цену → | SPR-1.0-15.60RF |
| 11 | 6LA47909000 запросить цену → | SPC055-045-01525 |
| 12 | 44201773000 запросить цену → | COV-SPE/ARBOR |
| 13 | 41319491000 запросить цену → | CHIP-HLDR-SEP |
| 14 | X0-02247000 запросить цену → | S_TPP_FHEXM-3X8-NI |
| 15 | 6LH54320000 запросить цену → | SFT-DRV-PICK-F47X |
| 16 | 6LH54319000 запросить цену → | ARM-RLR-PICK-F47X |
| 17 | 41306002000 запросить цену → | PLY_T-PICK-20 |
| 19 | X0-00979000 запросить цену → | P_PRL_AH7-2X8-SS |
| 20 | 41306719000 запросить цену → | ROLLER-PICK-AT |
| 21 | 6LE69842000 запросить цену → | CLUTCH-6-08L2 |
| 22 | 41306275000 запросить цену → | PLY_T-20-2GT |
| 23 | X0-00966000 запросить цену → | RR_E-5-SS |
| 24 | 6LH54329000 запросить цену → | SFT-ROL-FEED-F47X |
| 25 | 41306274000 запросить цену → | PLY_T-20-ROL-2G |
| 26 | 44201492000 запросить цену → | BUSH-6-POM |
| 27 | 6LE69833000 запросить цену → | K-ROLL-FEED |

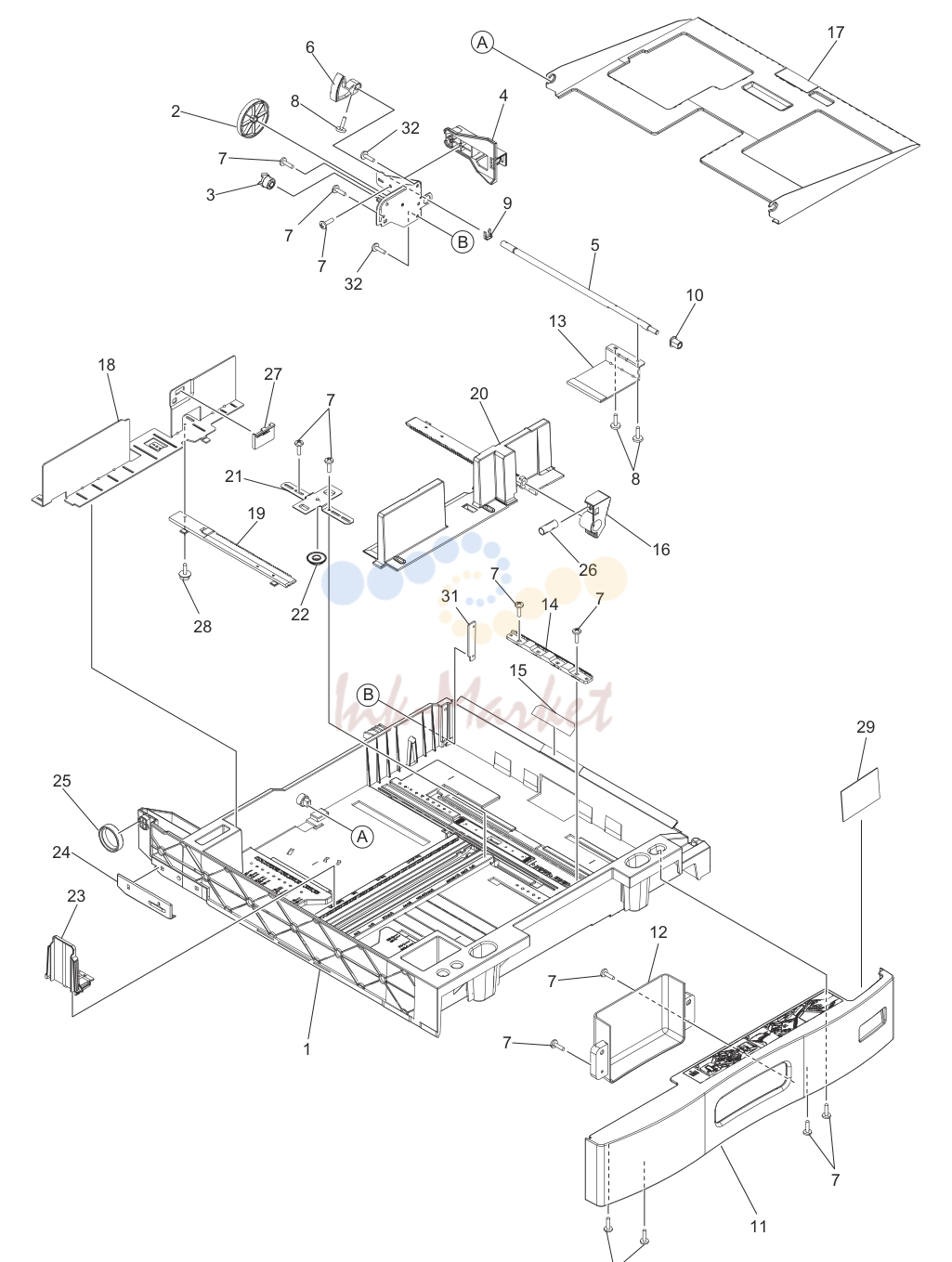

DRAWER-ASY
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH51624000 запросить цену → | CST-F47X-SR |
| 2 | 6LH51606000 запросить цену → | GEAR-DRV-TRAYUP |
| 3 | 6LH51605000 запросить цену → | CPG-TRAY-UP |
| 4 | 6LH51625000 запросить цену → | GUIDE-CST-RR |
| 5 | 6LH51630000 запросить цену → | SHAFT-LIFT-TRAY |
| 6 | 6LH51617000 запросить цену → | GEAR-DRV-TRAYUP-SHAFT |
| 7 | 6LA80090000 запросить цену → | S_TPP_BID-3X8-NI |
| 8 | X0-00434000 запросить цену → | S_BID-M3X8-NI |
| 9 | 41306265000 запросить цену → | STOP-RING-8 |
| 10 | 6LH51626000 запросить цену → | BUSH-SFT-F47X |
| 11 | 6LH51611200 запросить цену → | COVER-CST-F-470-E |
| 12 | 6LH51608200 запросить цену → | COVER-HNDL-CST-E |
| 13 | 6LH51629000 запросить цену → | LVR-LIFT-TRAY |
| 14 | 6LH51621000 запросить цену → | WALL-STOP-F47X |
| 15 | 41307599000 запросить цену → | SHEET-CST |
| 16 | 6LH05704000 запросить цену → | LVR-ADJUST-WALL |
| 17 | 6LH51640000 запросить цену → | ASYS-TRAY-CST-F47X |
| 18 | 6LH51619000 запросить цену → | WALL-PLT-SIDE-R-CST |
| 19 | 6LH51609000 запросить цену → | RACK-CST-R |
| 20 | 6LH51600000 запросить цену → | WALL-SIDE-F-CST-F47X |
| 21 | 6LH51614000 запросить цену → | ASYS-PL-PININON-TRY |
| 22 | 6LE53717000 запросить цену → | GEAR-10S18-8-TRAY |
| 23 | 6LH51610000 запросить цену → | WALL-END-CST-F47X |
| 24 | 6LH51618000 запросить цену → | GUIDE-RAIL-CST-L |
| 25 | 6LH51620000 запросить цену → | RLR-RAIL-CST-L-F47X |
| 26 | 6LA56695000 запросить цену → | SPC-LVR-WALL-F |
| 27 | 6LH51635000 запросить цену → | CST-S-GUIDE-MAX |
| 28 | X0-02420000 запросить цену → | S_TPS_FHEXM_R-3X8-ZU3 |
| 29 | 6LH31900000 запросить цену → | SIZE-CST-450-A4 |
| 30 | 6LH31900100 запросить цену → | SIZE-CST-450-LT |
| 31 | 6LH51644000 запросить цену → | PLT-CST |
| 32 | X0-00102000 запросить цену → | S_PAN-M3X12-NI |

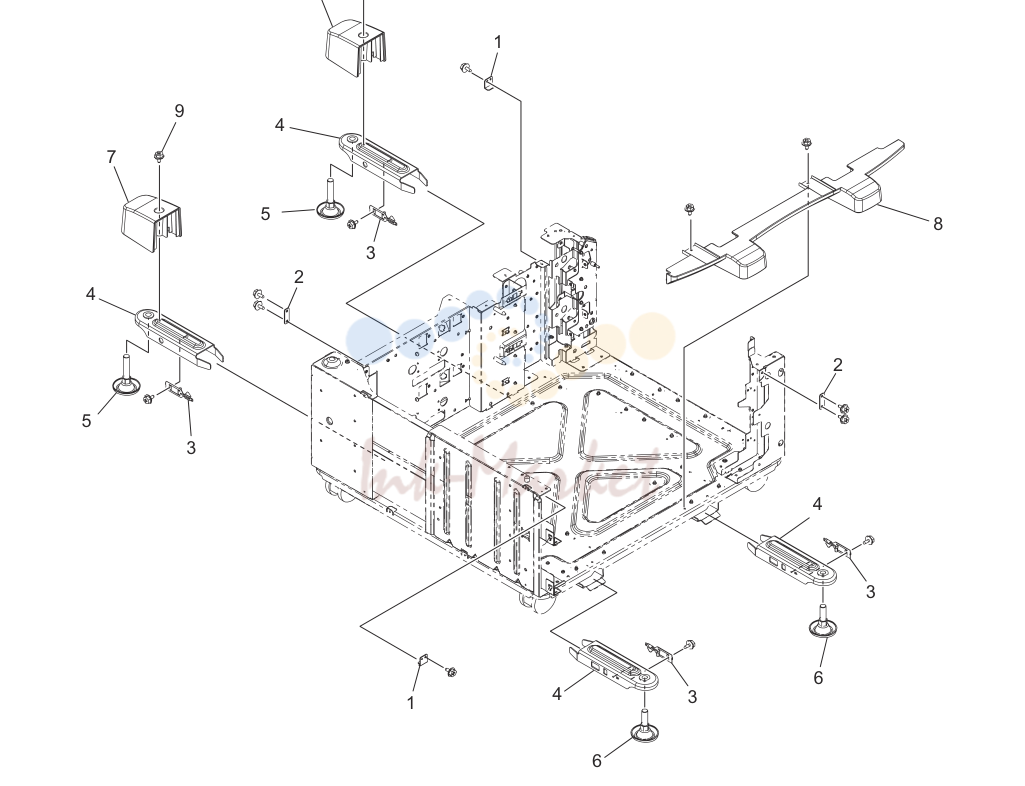

COVER-FOOT-ASY
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH57937000 запросить цену → | BRKT-JOINT-P-R |
| 2 | 6LH57948000 запросить цену → | BRKT-JOINT-P-F-PFP |
| 3 | 6LH58041000 запросить цену → | SPG-F-FOOT-PFP-F47X |
| 4 | 6LH58045000 запросить цену → | ASYS-FOOT-PFP |
| 5 | 6LH58056000 запросить цену → | ADJSTR-FOOT-PFP-L |
| 6 | 6LH58057000 запросить цену → | ADJSTR-FOOT-PFP-S |
| 7 | 6LH58086000 запросить цену → | COVER-FOOT-PFP |
| 8 | 6LH58087000 запросить цену → | COVER-SCART |
| 9 | X0-02419000 запросить цену → | S_TPS_FHEXM_R-3X6-ZU3 |
