Toshiba Paper Feed Pedestal KD 1013 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

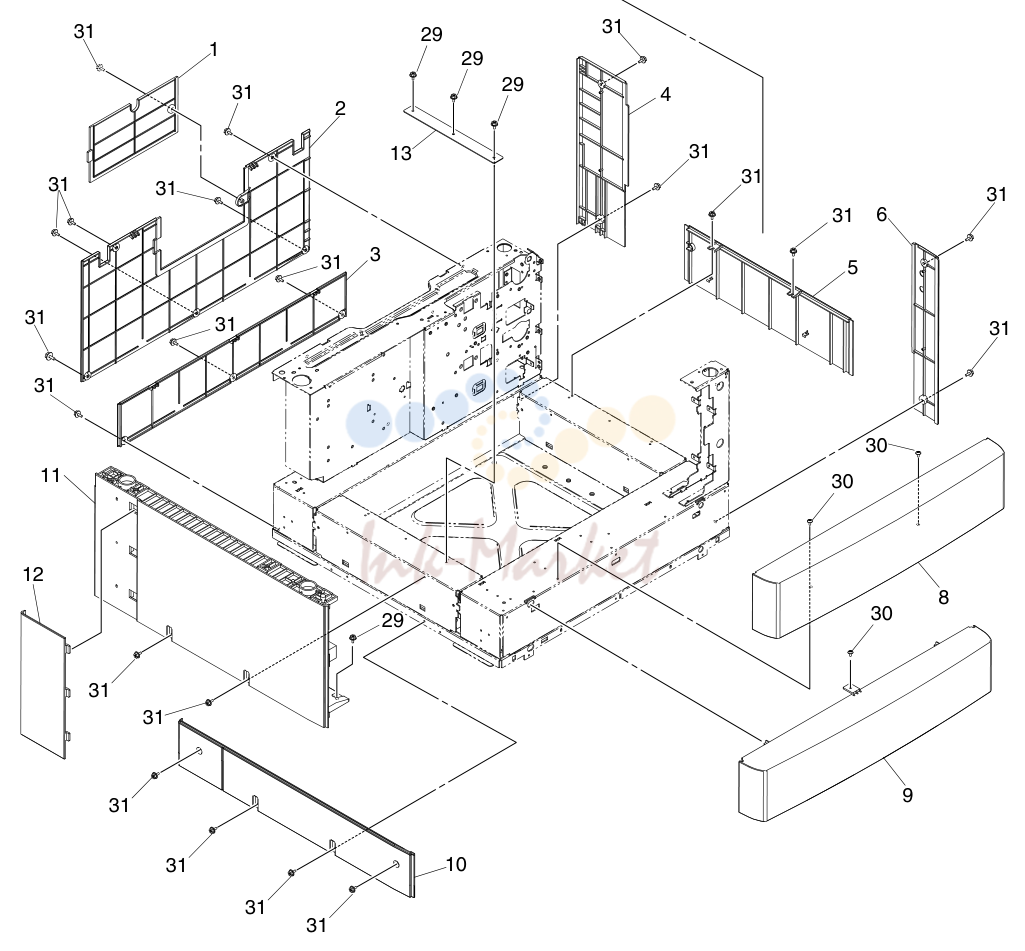

COVER

COVER

№АртикулНаименование
16LA47825100 запросить цену →COVER-REAR-CON-639
6LA47883100 запросить цену →COVER-REAR-639
36LE60133000 запросить цену →COVER-REAR-LOW
46LE60129000 запросить цену →COVER-R-R
56LE60131000 запросить цену →COVER-R-LOW
66LE60127000 запросить цену →COVER-R-F
76LE60135000 запросить цену →COVER-PAP-GUIDE-639
86LE60121000 запросить цену →COVER-FRONT-DUMY
96LE60125000 запросить цену →COVER-FRONT-LOW
106LE60123000 запросить цену →COVER-LEFT-LOW
116LA47885100 запросить цену →COV-LEFT-PFP-639
126LA47886100 запросить цену →COVER-L-DSGN-639
136LA47867000 запросить цену →PLT-FOOT-LOCK
146LA47880100 запросить цену →KNOB-COVER-639
15X0-00965000 запросить цену →RR/E-4-SS
1641319007000 запросить цену →SPE-HOOK
17X0-02247000 запросить цену →S/TPP/FHEXM-3X8-NI
186LA56855000 запросить цену →SNSR-FED-PFP25
20X0-00060000 запросить цену →S/PAN/SWWP-M3X6-NI
2141319101000 запросить цену →COVER-P-SENSOR
2241319100000 запросить цену →COVER-D-SENSOR
2341319411000 запросить цену →HOOK-COVER
2441319082000 запросить цену →SHAFT-HOOK
2541319175000 запросить цену →STOPPER-STRING
2641319086000 запросить цену →COVER-WIRING
276LA41757000 запросить цену →HRNS-PFP-FED-CV-576
286LA41756000 запросить цену →HRNS-PFP-CV-576
29X0-02239000 запросить цену →S/TPS/FHEXM-3X8-ZU3
306LA08935000 запросить цену →SCR-M3X6BISR-NI
31X0-02238000 запросить цену →S/TPS/FHEXM-3X6-ZU3

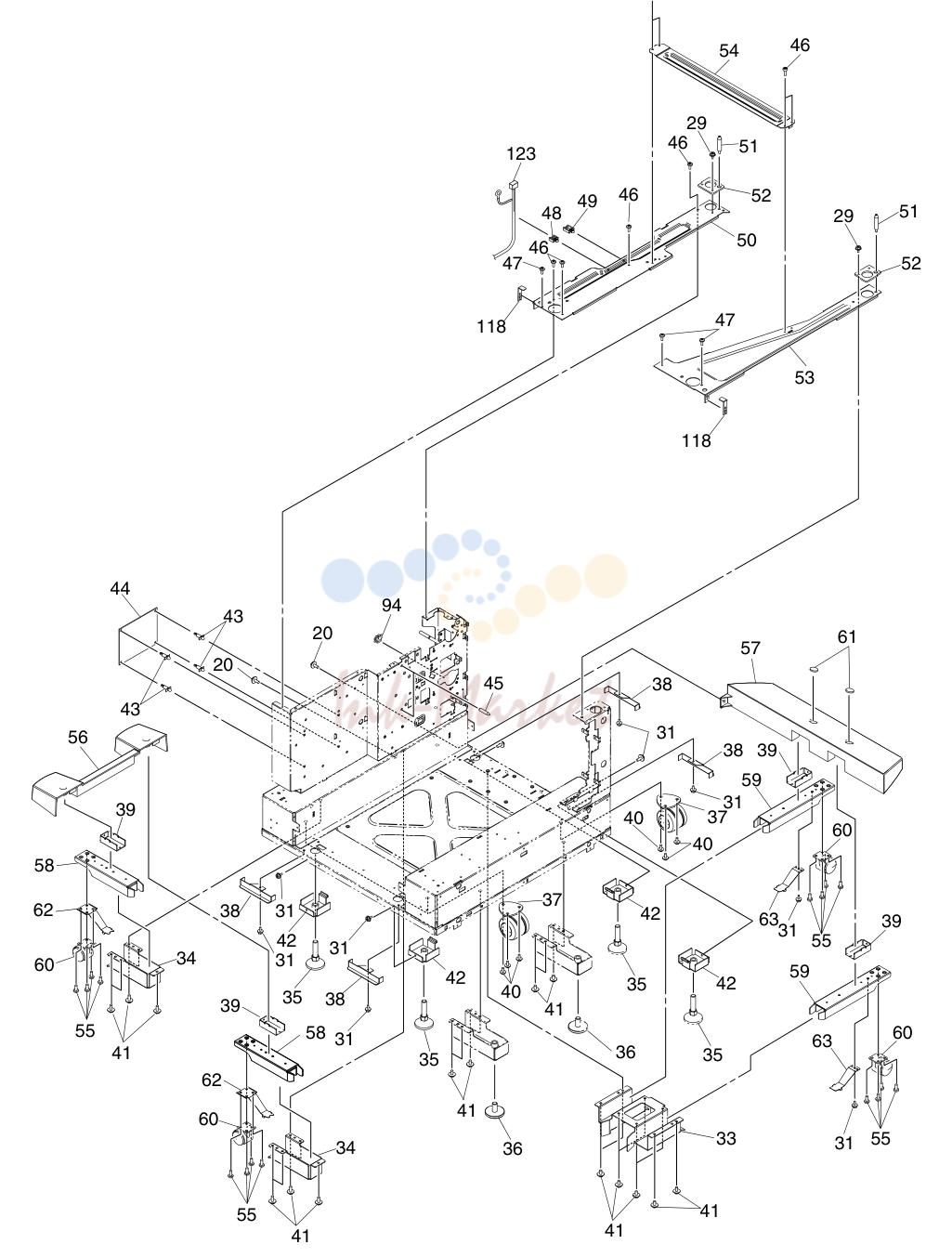

FRAME

FRAME

№АртикулНаименование
20X0-00060000 запросить цену →S/PAN/SWWP-M3X6-NI
6LA08935000 запросить цену →SCR-M3X6BISR-NI
31X0-02238000 запросить цену →S/TPS/FHEXM-3X6-ZU3
336LA47837000 запросить цену →BRKT-ARM-HLD-SD
346LA47838000 запросить цену →BRKT-ARM-HLD-FR
356LA48006000 запросить цену →FOOT-PFP_ZN3
366LA48005000 запросить цену →ADJ-FOOT-40_ZN3
376LE27028000 запросить цену →CASTER-TKS-51
386LA47833000 запросить цену →BRKT-HANDRING
396LA47836000 запросить цену →BRKT-SPACER-PFP
40X0-02243000 запросить цену →S/TPS/FHEXM-4X8-ZU3
41X0-02242000 запросить цену →S/TPS/FHEXM-4X6-ZU3
426LA48009000 запросить цену →ASYS-BRKT-ADJ-PFP
43F0-00343000 запросить цену →SPLSN-8U
446LE62768000 запросить цену →PWA-F-PFP-639
4541319169000 запросить цену →STUD-280
46X0-00676000 запросить цену →S/TPS/BID-3X6-NI
47X0-00602000 запросить цену →S/TPP/PAN-3X8-NI
48F0-00337000 запросить цену →WS-1U
49F0-00338000 запросить цену →WS-2U
506LA47865000 запросить цену →STAY-TOP-R-PFP
5141319167000 запросить цену →PIN-LOCAT-PFP
5241319163000 запросить цену →PLT-SPACER
536LA47866000 запросить цену →STAY-TOP-F-PFP
546LA47869000 запросить цену →STAY-TOP-SUP
55X0-02063000 запросить цену →S/TPS/PAN-4X8-ZU3
566LA47824100 запросить цену →COVER-FOOT-REAR-639
576LA47823100 запросить цену →COVER-FOOT-SIDE-639
586LA47842000 запросить цену →ASYS-BRKT-ARM-FR
596LA47846000 запросить цену →ASYS-BRKT-ARM-SD
606LA48007000 запросить цену →CASTOR-FOOT-PFP
616LA47828100 запросить цену →LID-SCREW-PFP-W
6241319465000 запросить цену →SPL-ARM-LOCK-FR
6341319419000 запросить цену →SPL-ARM-LOCK-SD
94F0-00671000 запросить цену →EDS-0607M
118F0-00358000 запросить цену →4253
1236LE63336000 запросить цену →HRNS-PFC-PFP-639

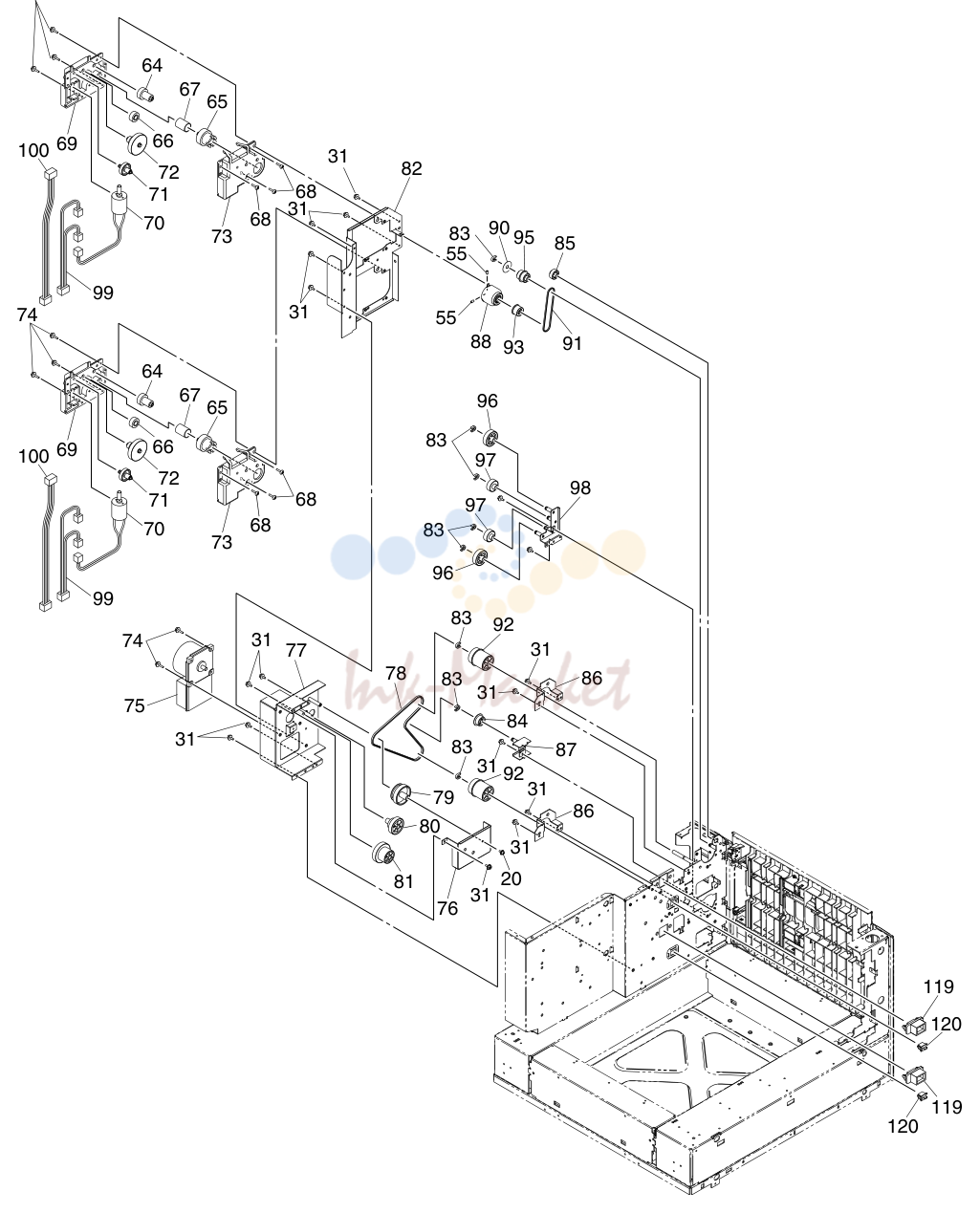

DRIVE

DRIVE

№АртикулНаименование
20X0-00060000 запросить цену →S/PAN/SWWP-M3X6-NI
X0-02238000 запросить цену →S/TPS/FHEXM-3X6-ZU3
6441306024000 запросить цену →GER-TRAY-24-14
6541306022000 запросить цену →CPG-LIFT-28
6641306025000 запросить цену →GER-TRAY-21
6741305502000 запросить цену →SPC-CPG-LIFT
68X0-01581000 запросить цену →S/TPP/BRZ-3X10-NC
6941306026000 запросить цену →CASE-TRY-DEV-R
706LA56976000 запросить цену →MOTR.D-TRAY-CST
7141306276000 запросить цену →G05H-45/G05S-15
7241306023000 запросить цену →GER-TRAY-80-13
7341306027000 запросить цену →CASE-TRY-DEV-F
74X0-02240000 запросить цену →S/TPS/FHEXM-3X10-ZU3
756LE69602000 запросить цену →MOTR-D-MAIN-141
766LE60155000 запросить цену →BRKT-MTR-SUP
776LE60154000 запросить цену →ASYS-BRKT-MOTOR
7841319024000 запросить цену →BLT/T-480-3GT-6
796LE60142000 запросить цену →GP-10S036-3GT031
806LE60141000 запросить цену →GEAR-10S030-10S018
816LE60140000 запросить цену →GEAR-10S24-05H070
826LA47868000 запросить цену →BRKT-GEAR-BOX
8441319059000 запросить цену →PLY-TENSION
8541319071000 запросить цену →GEAR-10S016-06
866LA47863000 запросить цену →BRKT-FED-LOC
876LA47861000 запросить цену →ASYS-BRKT-TENS-1
886LA47907000 запросить цену →CLUCH-33C-6-CCW-GEAR22
89X0-00730000 запросить цену →S/SET/K-M3X4-B
9041319076000 запросить цену →HWAS-PFP-SUS
9141319168000 запросить цену →BLT/T-202-2GT-6
9241319074000 запросить цену →GP10S028/3GT031
9341319156000 запросить цену →K-PLY-2GT027
9541319072000 запросить цену →GP10S016/2GT027
9641319033000 запросить цену →GEAR-10S028-06
9741319034000 запросить цену →GEAR-10S020-06
986LA47852000 запросить цену →ASYS-BRKT-IDL-GEAR
996LA41758000 запросить цену →HRNS-PFP-FEDUNT-576
1006LA41755000 запросить цену →HRNS-PFP-TM-MM-576
120E0-01853000 запросить цену →CS1A-B2CA

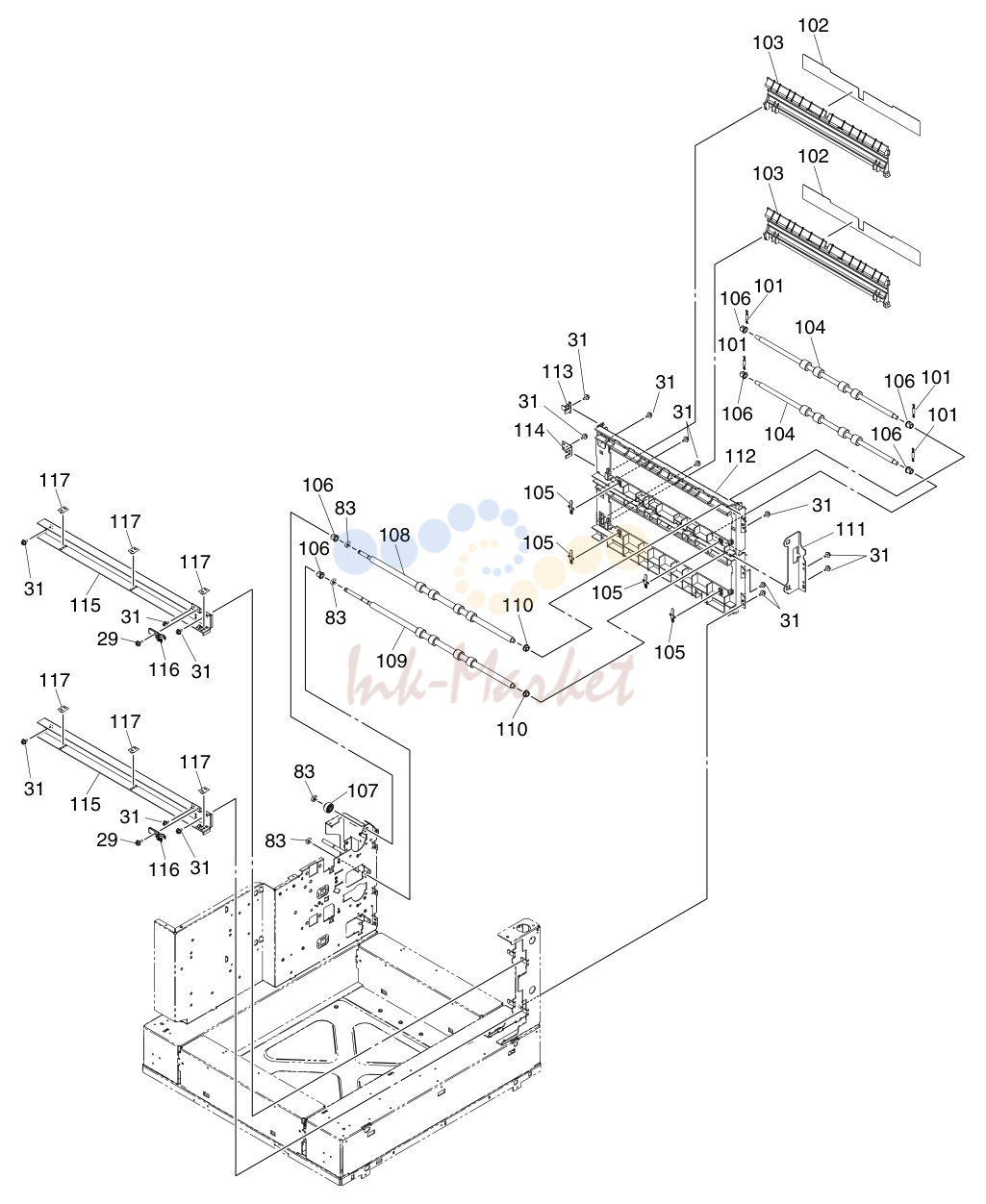

FEEDER/TRANSPORT 1

FEEDER/TRANSPORT 1

№АртикулНаименование
29X0-02239000 запросить цену →S/TPS/FHEXM-3X8-ZU3
X0-02238000 запросить цену →S/TPS/FHEXM-3X6-ZU3
10141319102000 запросить цену →SPRING-ROLLER
1026LA55251000 запросить цену →SHEET-PAP-GUIDE-J
1036LA55250000 запросить цену →K-GUIDE-PAPER2
10441319096000 запросить цену →ROL-TR-P
10541319098000 запросить цену →SPL-GUIDE-LOC
10741319157000 запросить цену →K-GEAR-10516-06
10841319153000 запросить цену →ROL-TR-2
10941319150000 запросить цену →ROL-TR-1
11044201492000 запросить цену →BUSH-6-POM
1116LA47870000 запросить цену →BRKT-ROLLER-PFP
11241319093000 запросить цену →GUIDE-PAPER1
1136LA47923000 запросить цену →BRKT-GRD-PFP-N
11441319069000 запросить цену →BRKT-GRD
1156LA47872000 запросить цену →RAIL-CASSETTE
1166LA56341000 запросить цену →CATCH-CST-N2
11741306007000 запросить цену →SLIDER-CST

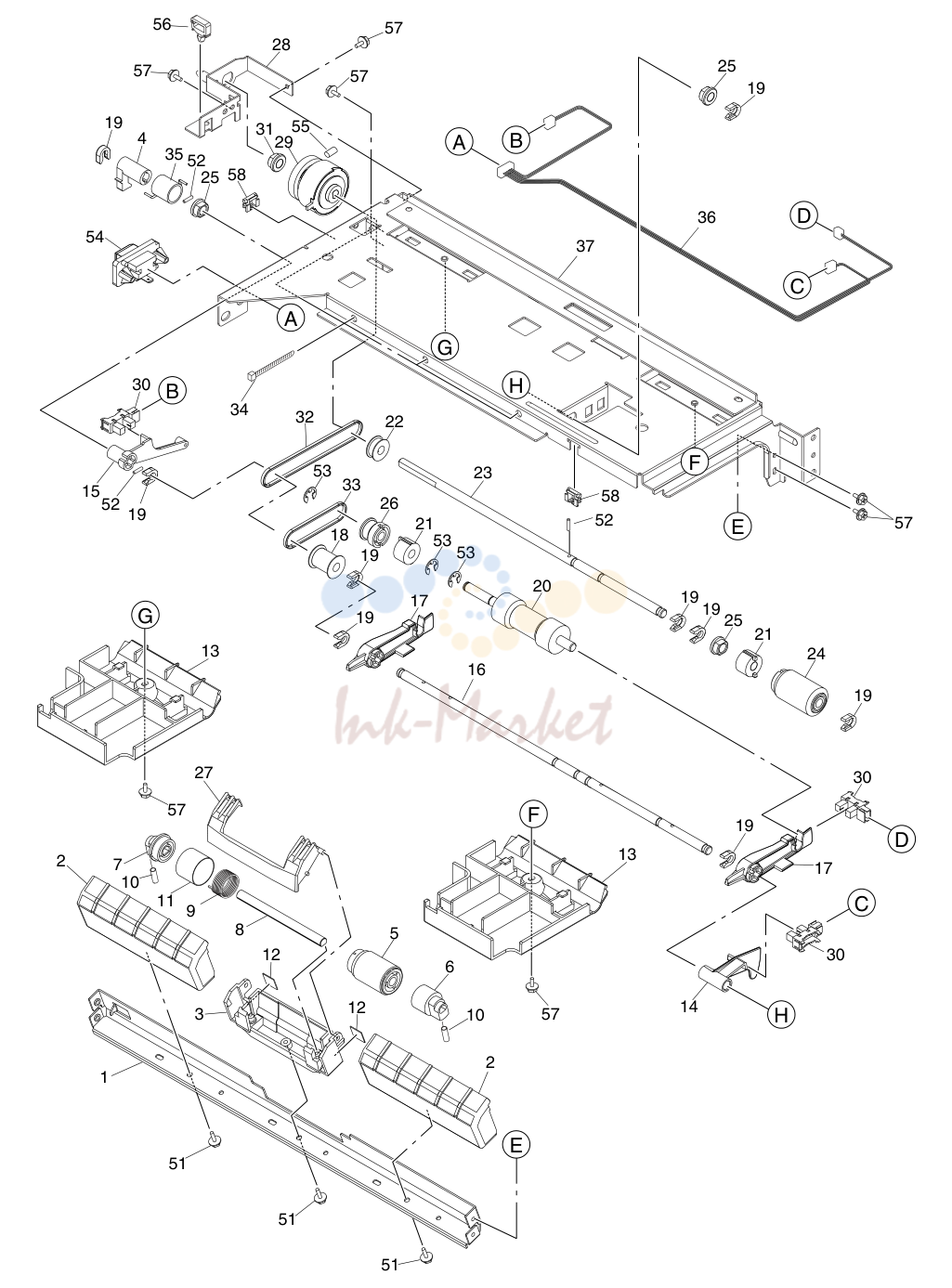

FEEDER/TRANSPORT 2

FEEDER/TRANSPORT 2

№АртикулНаименование
16LA47898000 запросить цену →BRKT-ROL-SEP
41318623000 запросить цену →GUIDE-P-SEP
344201805000 запросить цену →HLDR-SEP-ROL-DM
46LA47910000 запросить цену →LEVER-RLR-PICK
541304047100 запросить цену →K-ROLL-SPT
841304506000 запросить цену →SFT-SEP-AT
944201817000 запросить цену →SPR-1.0-15.60RF
106LA47909000 запросить цену →SPC055-045-01525
1144201773000 запросить цену →COV-SPE/ARBOR
1241319491000 запросить цену →CHIP-HLDR-SEP
136LA47908000 запросить цену →GUIDE-P-FEED
1441306012000 запросить цену →ACTR-EMPTY-PPR
1541318603000 запросить цену →ARM-FEED-UNIT
1641318604000 запросить цену →SFT-DRV-PICK
1741306011000 запросить цену →ARM-RLR-PICK
1841306002000 запросить цену →PLY/T-PICK-20
2041306719000 запросить цену →ROLLER-PICK-AT
2341304508000 запросить цену →SFT-ROL-FEED
2544201492000 запросить цену →BUSH-6-POM
2744201810000 запросить цену →LEV-ROL-SEP-DM
286LA47895000 запросить цену →ASYS-BRKT-CLT
296LA31944000 запросить цену →CLUTCH-33C-6-CW-GEAR
30C0-10813000 запросить цену →GP1A73ARJ00F
3241306504000 запросить цену →BLT/T-194-2GT-2
3341306502000 запросить цену →BLT/T-124-2GT-2
34F0-01470000 запросить цену →KI-100M
3541305501000 запросить цену →SPR-LVR-PICK
366LA41754000 запросить цену →HRNS-PFP-FED-UNIT-576
376LA47892000 запросить цену →ASYS-BRKT-FEED-UNIT
51X0-02247000 запросить цену →S/TPP/FHEXM-3X8-NI
52X0-00979000 запросить цену →P/PRL/AH7-2X8-SS
53X0-00966000 запросить цену →RR/E-5-SS
55X0-00730000 запросить цену →S/SET/K-M3X4-B
56F0-00235000 запросить цену →LWS-1S
57X0-02238000 запросить цену →S/TPS/FHEXM-3X6-ZU3
58F0-00671000 запросить цену →EDS-0607M

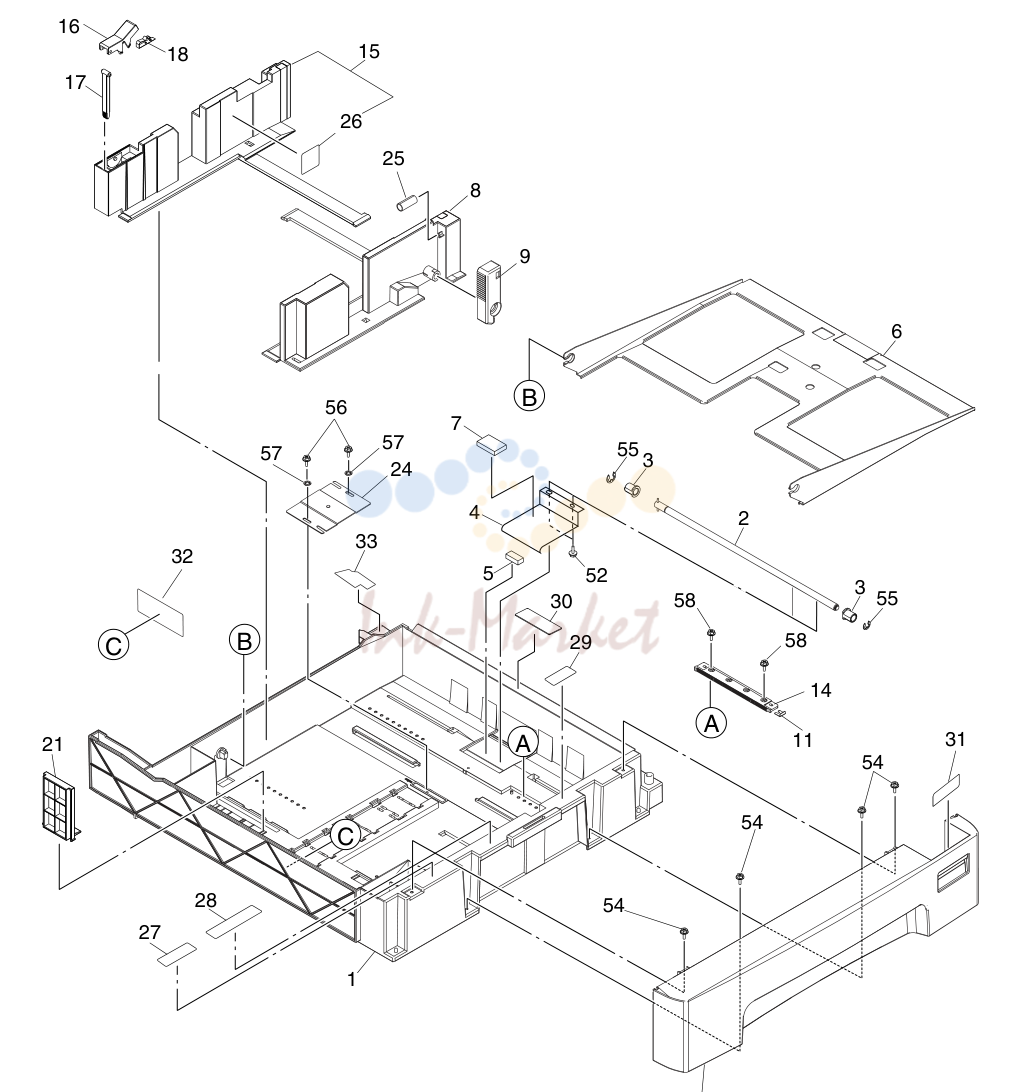

DRAWER

DRAWER

№АртикулНаименование
16LA56960000 запросить цену →CASE-CST
41304004000 запросить цену →K-SFT-LIFT-TRAY
341306028000 запросить цену →BUSH-SFT-LIFT
46LA60307000 запросить цену →LEVER-LIFT-TRAY
541306614000 запросить цену →CUSH-LVR-LIFT
66LA56688000 запросить цену →ASY-TRAY-CST-AT/DM
741306517000 запросить цену →CUSH-TRAY-CST
86LA56692200 запросить цену →WALL-SIDE-F-AT/DM
96LA56693200 запросить цену →LVR-ADJUST-WALL
116LA56707000 запросить цену →SPACER-RACK-CST
146LA56706200 запросить цену →PLATE-RACK-CST
156LA56703200 запросить цену →K-WALL-SIDE-R
166LA29058000 запросить цену →LEVER-LOCK-WALL-RER
1741306260000 запросить цену →LOCK-WALL-R
1841305546000 запросить цену →SPL-LOCK-WALL-R
216LA29061000 запросить цену →WALL-CSSTT-END
226LE60119000 запросить цену →COV-CST-PFP-LEX
246LA56961000 запросить цену →ASYS-PL-PINION-TRY
256LA56695000 запросить цену →SPC-LVR-WALL-F
2641307701000 запросить цену →LBL/O-P-MAX
276LE40703000 запросить цену →LBL_O-PAPER-2
286LE40701000 запросить цену →LBL_O-GUIDE-2
296LE40702000 запросить цену →LBL_O-GUIDE-LCD
3041307599000 запросить цену →SHEET-CST
6LE03708000 запросить цену →SIZE-CST-390-UC
6LE03709000 запросить цену →SIZE-CST-390-E
6LE03715000 запросить цену →SIZE-CST-390-C
326LE40700000 запросить цену →LBL_O-LD-2
336LA60306000 запросить цену →MYLAR-CST-BK
51X0-00963000 запросить цену →RR/E-2-SS
52X0-00434000 запросить цену →S/BID-M3X8-NI
54X0-02247000 запросить цену →S/TPP/FHEXM-3X8-NI
55X0-00968000 запросить цену →RR/E-7-SS
56X0-01989000 запросить цену →S/TPP/BID-3X8-NI
57X0-02116000 запросить цену →W/TH/A-3-SS
58X0-01414000 запросить цену →S/TPP/BID-3X6-NC
