Toshiba MY 1052 Additional Drawer Module — каталог запчастей со схемами

Toshiba MY 1052 Additional Drawer Module — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

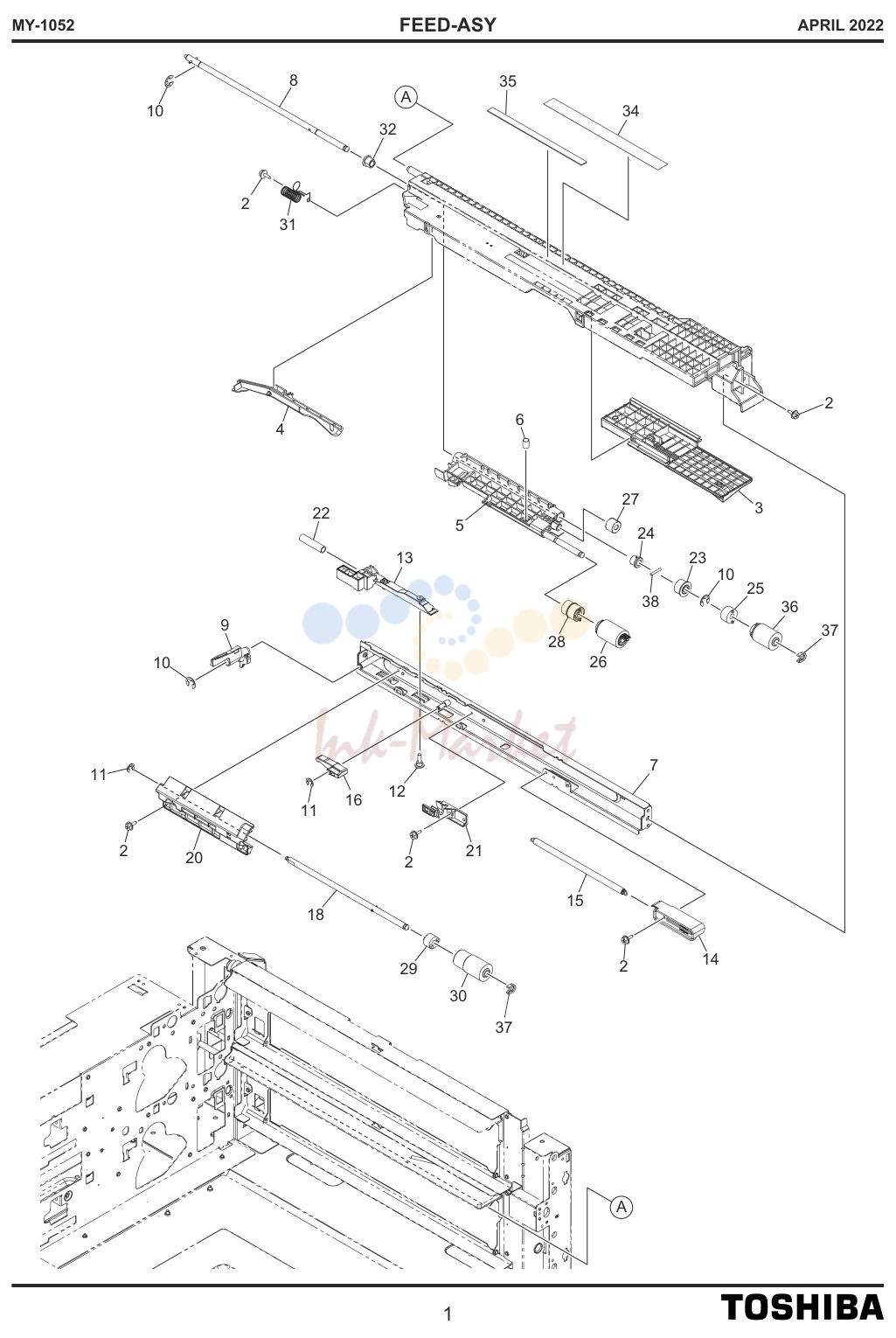

FEED-ASY

№	Артикул	Наименование
2	X0-02420000 запросить цену →	S/TPS/FHEXM/R-3X8-ZU3
3	6LJ56263100 запросить цену →	GUIDE-FEED-UP-F-21X_HS
4	6LJ56248100 запросить цену →	ACTR-EMPTY-CST-2X_HS
5	6LJ56381100 запросить цену →	ARM-PICK-H21X_H-K170
6	6LJ56359000 запросить цену →	SPG-C-PU-H21Y
7	6LK50773000 запросить цену →	ASYS-STAY-FEED-H373
8	6LL45127000 запросить цену →	ASYS-SFT-ROL-FEED-K163
9	6LL45142000 запросить цену →	LEVER-PU-LINK-K163
10	X0-00966000 запросить цену →	RR/E-5-SS
11	X0-00964000 запросить цену →	RR/E-3-SS
12	6LH05511000 запросить цену →	SCREW-M3X8-3.2-P
13	6LL45124000 запросить цену →	SLIDER-SPT-K163
14	6LJ56247100 запросить цену →	HOLDER-SPE-SPT-21X_HS
15	6LK51232000 запросить цену →	SPG-E-SPT-H373
16	6LJ56249100 запросить цену →	ARM-SFT-SPT-K163
18	6LJ56393000 запросить цену →	ASYS-SHAFT-ROL-SPT-H21X_H
20	6LJ56264100 запросить цену →	GUIDE-FEED-R-21X_HS
21	6LJ56258000 запросить цену →	GUIDE-SFT-SPT-H21X_H
22	6LK50747000 запросить цену →	SPG-C-SLIDER-H370
23	6LL45118000 запросить цену →	GEAR-5S30-6
24	6LJ56246000 запросить цену →	BUSH-6X10X9F-POM
26	6LJ56242000 запросить цену →	ASYS-ROLL-FEED-H21X_H
27	6LJ56244000 запросить цену →	GEAR-5S25-8
28	6LJ56245000 запросить цену →	GEAR-5S30-6
29	6LJ56289000 запросить цену →	TL-SEP-ORG-400
30	6LK50742000 запросить цену →	ASYS-ROLL-SPT-H373
31	6LJ56267000 запросить цену →	SPG-EARTH-FEED-UNIT
32	6LA03977000 запросить цену →	BUSH-F6-GCB
34	6LJ56295000 запросить цену →	MYLAR-SPACE-FEED
35	6LJ56296000 запросить цену →	RUBBER-SPACE-FEED
36	6LK50739000 запросить цену →	ASYS-ROLL-FEED-H373
38	X0-00980000 запросить цену →	P/PRL/AH7-2X10-SS

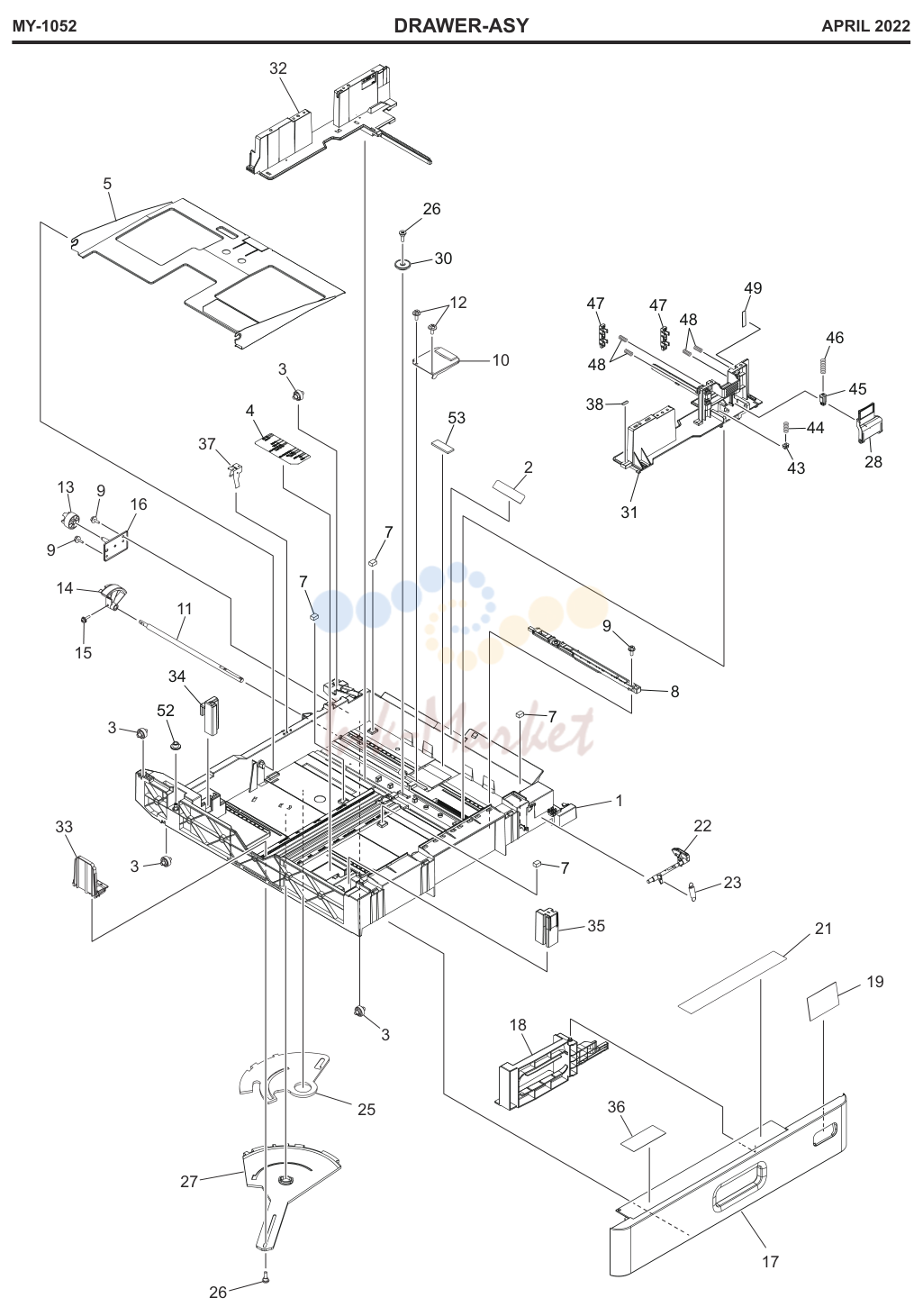

DRAWER-ASY

№	Артикул	Наименование
1	6LL45601100 запросить цену →	CST-K163-SRA3NS
2	6LJ66823000 запросить цену →	SHEET-CST-H21X
3	6LJ56845000 запросить цену →	ROLL-CST-H21X
4	6LL45652000 запросить цену →	LBL_P-SIZE-LDA3-K163
5	6LL45633000 запросить цену →	ASYS-TRAY-CST-H-K163
7	6LL08517000 запросить цену →	CUSH-CST-TRAY
8	6LL45605000 запросить цену →	HLDR-ADJST-GUIDE-K163
9	X0-02247000 запросить цену →	S/TPP/FHEXM-3X8-NI
10	6LH05746000 запросить цену →	ASYS-LEVER-ELV-CST-F43X
11	6LJ56910000 запросить цену →	SHAFT-ELV-CST-H21X
12	X0-02235000 запросить цену →	S/FHEXM-M4X8-NI
13	6LJ56847100 запросить цену →	CPG-TRAY-UP-H37X
14	6LJ56832100 запросить цену →	GEAR-DRV-TRAYUP-SFT-H37X
15	X0-00094000 запросить цену →	S/PAN/SWWP-M3X10-NI
16	6LL45678000 запросить цену →	ASYS-PLATE-DRV-CST-K16X
17	6LL45603000 запросить цену →	COVER-CST-K163
18	6LJ56838200 запросить цену →	HNDL-CST-H370
19	6LK51245000 запросить цену →	SIZE-CST-37X-A4
19	6LK51245100 запросить цену →	SIZE-CST-37X-LT
21	6LL45639000 запросить цену →	LBL_O-GUIDE-CST-K163
22	6LJ56925000 запросить цену →	LVR-CST2-H-H21X_E_SHAFT
23	6LJ56839000 запросить цену →	SPG-E-8R9XR9X29R5
25	6LH05721100 запросить цену →	PUSHER-SIDE-CST-F43X_S
26	6LH05511000 запросить цену →	SCREW-M3X8-3.2-P
27	6LK51260000 запросить цену →	PUSHER-END-CST-F43X
28	6LL08537000 запросить цену →	LEVER-SIDE-GUIDE
30	6LL08533000 запросить цену →	GEAR-10S18-8-SIDE-GID
31	6LL45600000 запросить цену →	SLIDE-WALL-F-K163
32	6LL45630000 запросить цену →	ASYS-SLIDE-WALL-R-K163
33	6LJ56827100 запросить цену →	WALL-END-CST-H-H21X_S
34	6LJ56834100 запросить цену →	WALL-LONGPAPER-R-H-H21X_S
35	6LJ56833100 запросить цену →	WALL-LONGPAPER-F-H-H21X_S
36	6LK66102000 запросить цену →	LBL_O-GUIDE-LDA3-H41X
37	6LK51269000 запросить цену →	SPG-F-TRAY-CST-H21Y
38	6LL08518000 запросить цену →	LBL-P-SIZE-REF-H44X
43	6LL08536000 запросить цену →	CLICK-PIN
44	6LL08520000 запросить цену →	SPG-C-CLICK-PIN
45	6LL08538000 запросить цену →	LOCK-RACK
46	6LL08521000 запросить цену →	SPG-C-LOCK-LACK
47	6LL08535000 запросить цену →	PUSH-BAR
48	6LL08519000 запросить цену →	SPG-C-PUSH-BAR
49	6LL45606000 запросить цену →	SHEET-SIDE-GUIDE-K163
52	6LL45608000 запросить цену →	ROLL-CST-SIDE-H21X
53	6LH05743000 запросить цену →	CUSH-CST-LIFT
