Toshiba MY 1049 Envelope Drawer — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

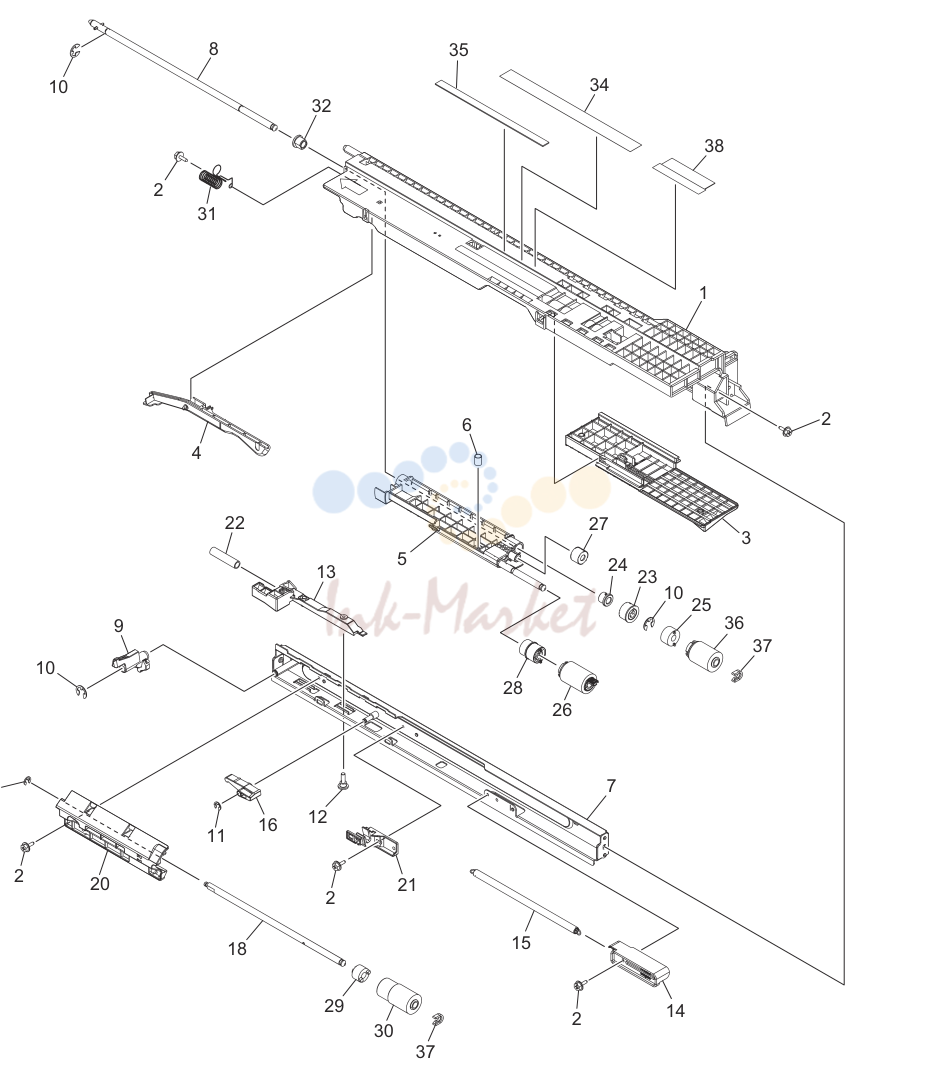

FEED-ASY

FEED-ASY

№АртикулНаименование
16LK50705000 запросить цену →FRAME-FEED-H373
2X0-02420000 запросить цену →S/TPS/FHEXM/R-3X8-ZU3
36LJ56263100 запросить цену →GUIDE-FEED-UP-F-21X_HS
46LJ56248100 запросить цену →ACTR-EMPTY-CST-2X_HS
56LJ56275000 запросить цену →ARM-PICK-H21X_H
66LJ56359000 запросить цену →SPG-C-PU-H21Y
76LK50706000 запросить цену →ASYS-STAY-FEED-H373
86LJ56276000 запросить цену →ASYS-SFT-ROL-FEED-H21X_H
96LJ56250000 запросить цену →LEVER-PU-LINK-H21X_H
10X0-00966000 запросить цену →RR/E-5-SS
11X0-00964000 запросить цену →RR/E-3-SS
126LH05511000 запросить цену →SCREW-M3X8-3.2-P
136LK50754000 запросить цену →SLIDER-SPT-H21X_H
146LJ56247100 запросить цену →HOLDER-SPE-SPT-21X_HS
156LK51232000 запросить цену →SPG-E-SPT-H373
166LJ56249000 запросить цену →ARM-SFT-SPT-H21X_H
186LJ56279000 запросить цену →ASYS-SHAFT-ROL-SPT-H21X_H
206LJ56264100 запросить цену →GUIDE-FEED-R-21X_HS
216LJ56258000 запросить цену →GUIDE-SFT-SPT-H21X_H
226LK50747000 запросить цену →SPG-C-SLIDER-H370
236LJ56239000 запросить цену →ASYS-GEAR-5S30-6L
246LJ56246000 запросить цену →BUSH-6X10X9F-POM
266LJ56242000 запросить цену →ASYS-ROLL-FEED-H21X_H
276LJ56244000 запросить цену →GEAR-5S25-8
286LJ56245000 запросить цену →GEAR-5S30-6
296LJ56289000 запросить цену →TL-SEP-ORG-400
306LK50742000 запросить цену →ASYS-ROLL-SPT-H373
316LJ56267000 запросить цену →SPG-EARTH-FEED-UNIT
326LA03977000 запросить цену →BUSH-F6-GCB
346LJ56295000 запросить цену →MYLAR-SPACE-FEED
356LJ56296000 запросить цену →RUBBER-SPACE-FEED
366LK50739000 запросить цену →ASYS-ROLL-FEED-H373
386LJ56369000 запросить цену →BRUSH-ERS-FEED-H21Y

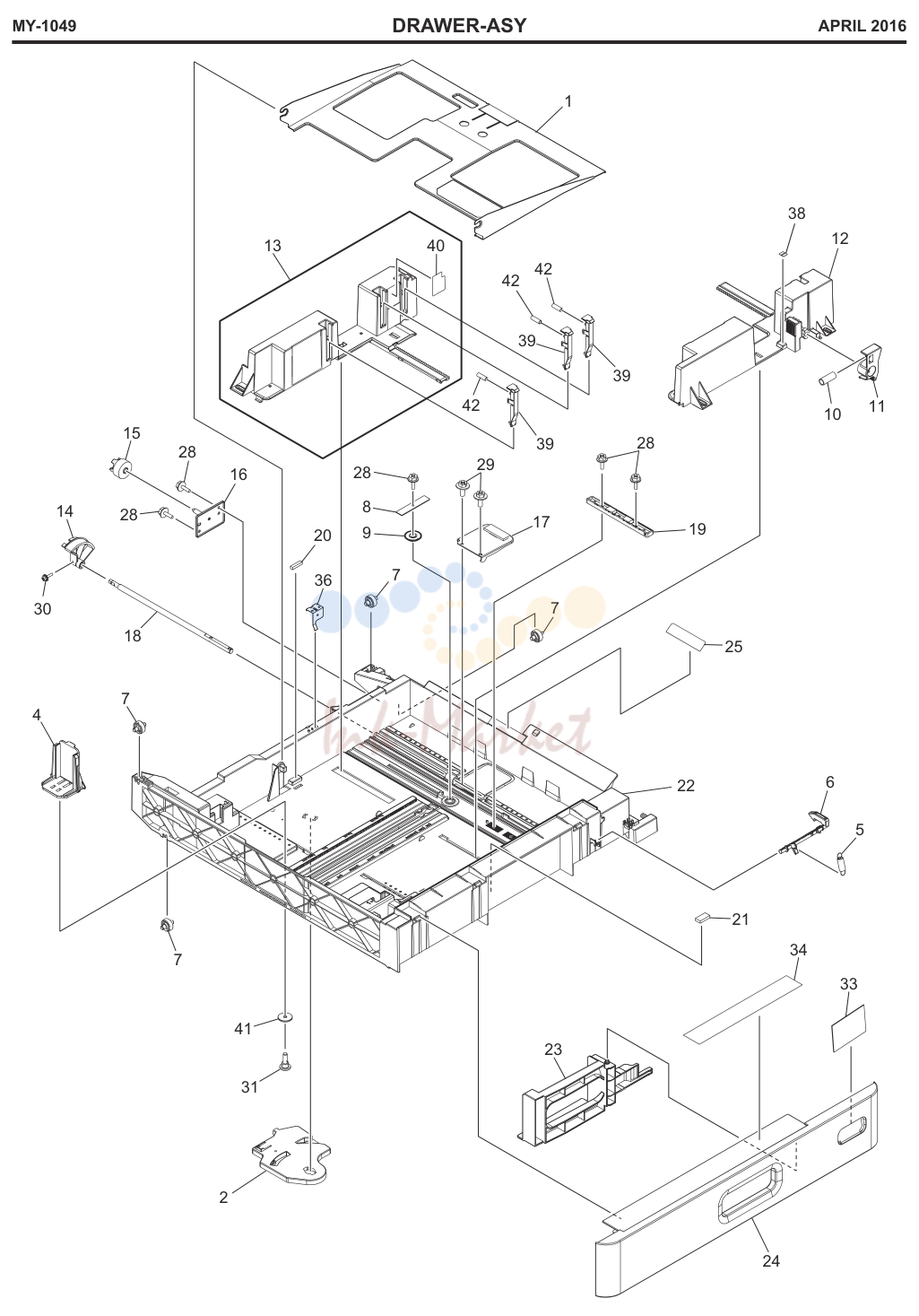

DRAWER-ASY

DRAWER-ASY

№АртикулНаименование
16LK51228000 запросить цену →ASYS-TRAY-CST-ENV-H373
26LK51213000 запросить цену →PUSHER-CST-ENV-H373
46LK51210000 запросить цену →WALL-END-CST-ENV-H373
56LJ56839000 запросить цену →SPG-E-8R9XR9X29R5
66LJ56925000 запросить цену →LVR-CST2-H-H21X_E_SHAFT
76LJ56845000 запросить цену →ROLL-CST-H21X
86LK51241000 запросить цену →PLT-WALL-GEAR-H370
96LE53717000 запросить цену →GEAR-10S18-8-TRAY
106LA56695000 запросить цену →SPC-LVR-WALL-F
116LJ56802100 запросить цену →LEVER-LOCK-WALL-H21X_S
126LK51208000 запросить цену →SLIDE-WALL-F-ENV-H373
136LK51223000 запросить цену →ASYS-SLIDE-WALL-R-E-H373
146LJ56832100 запросить цену →GEAR-DRV-TRAYUP-SFT-H37X
156LJ56847100 запросить цену →CPG-TRAY-UP-H37X
166LJ56851000 запросить цену →ASYS-PLATE-DRV-CST-H21X
176LH05746000 запросить цену →ASYS-LEVER-ELV-CST-F43X
186LJ56910000 запросить цену →SHAFT-ELV-CST-H21X
196LJ56815000 запросить цену →WALL-STOP-H21X
206LH51643000 запросить цену →CHSH-CST-F47X
216LH05741000 запросить цену →CUSH-CST-S
226LJ56938000 запросить цену →CST-H21X-SR
236LJ56838200 запросить цену →HNDL-CST-H370
246LK51218000 запросить цену →COVER-CST-H373
256LJ66823000 запросить цену →SHEET-CST-H21X
28X0-02247000 запросить цену →S/TPP/FHEXM-3X8-NI
29X0-02235000 запросить цену →S/FHEXM-M4X8-NI
30X0-00094000 запросить цену →S/PAN/SWWP-M3X10-NI
316LH05511000 запросить цену →SCREW-M3X8-3.2-P
336LK51245000 запросить цену →SIZE-CST-37X-A4
336LK51245100 запросить цену →SIZE-CST-37X-LT
336LK51256000 запросить цену →SIZE-CST-37X-ENV
346LK51253000 запросить цену →LBL_O-GUIDE-CST-ENV-H370
366LJ56943000 запросить цену →SPG-F-TRAY-CST-H21Y
386LJ56953000 запросить цену →LBL_P-SIZE-REF-H21X
396LK51211000 запросить цену →PUSHER-SLIDE-WALL-H373
406LK51254000 запросить цену →LBL_O-MAX-CST-ENV-H370
416LK51214000 запросить цену →WASHER-WALL-END-ENV-H373
426LK51233000 запросить цену →SPG-SLIDE-WALL-ENV-H373
