Toshiba MY 1044 Drawer Module — каталог запчастей со схемами

Toshiba MY 1044 Drawer Module — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

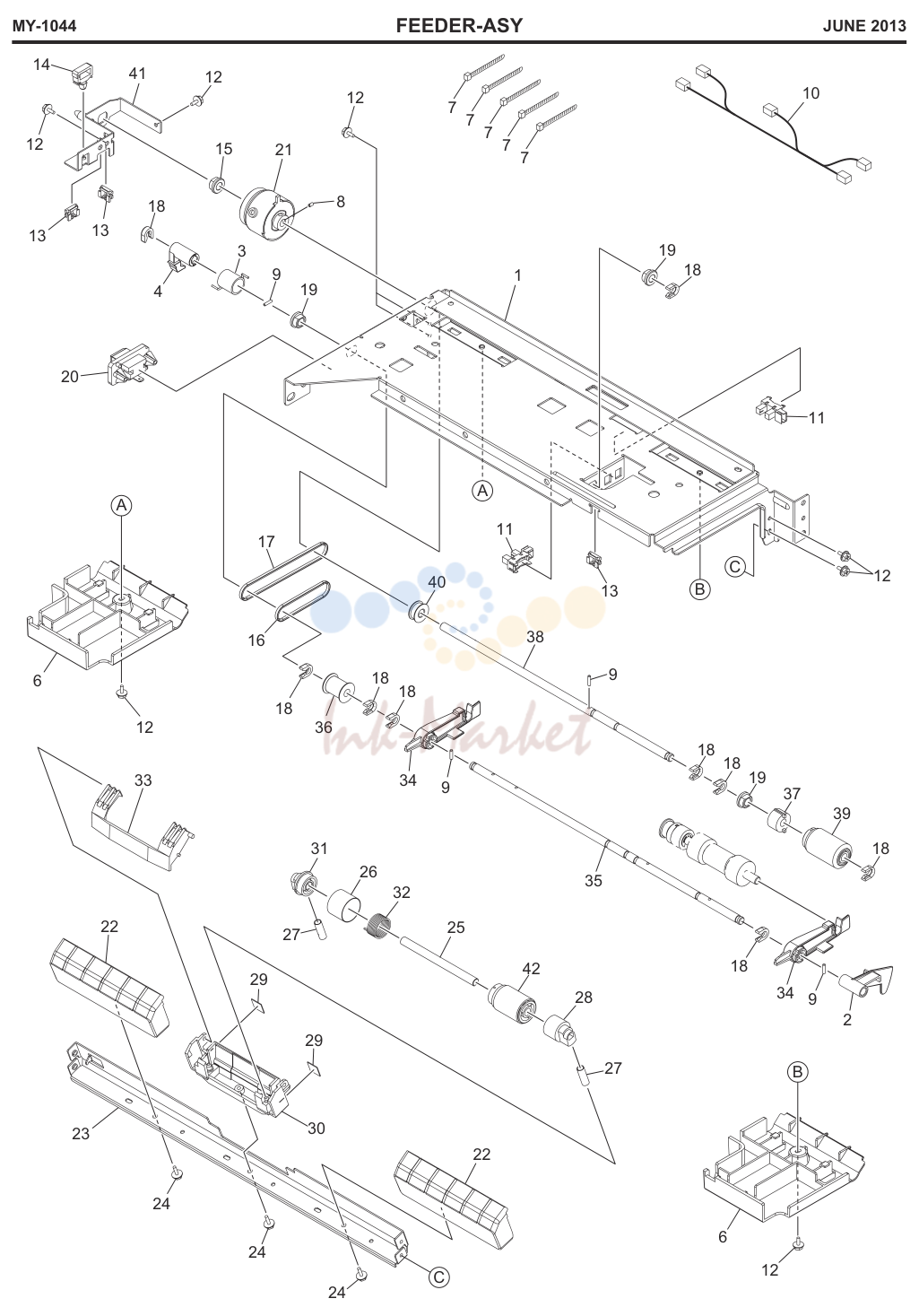

FEEDER-ASY

№	Артикул	Наименование
1	6LA47892000 запросить цену →	ASYS-BRKT-FEED-UNIT
2	41306012000 запросить цену →	ACTR-EMPTY-PPR
3	41305501000 запросить цену →	SPR-LVR-PICK
4	6LA47910000 запросить цену →	LEVER-RLR-PICK
6	6LA47908000 запросить цену →	GUIDE-P-FEED
7	F0-01012000 запросить цену →	T18R
8	X0-00730000 запросить цену →	S/SET/K-M3X4-B
9	X0-00979000 запросить цену →	P/PRL/AH7-2X8-SS
10	6LH27709000 запросить цену →	HRNS-PFP-FED-UNIT-667
11	C0-10813000 запросить цену →	GP1A73ARJ00F
12	X0-02592000 запросить цену →	S/TPD3/FHEXM-3X6-ZU3
13	F0-00671000 запросить цену →	EDS-0607M
14	F0-00235000 запросить цену →	LWS-1S
16	41306502000 запросить цену →	BLT/T-124-2GT-2
17	41306504000 запросить цену →	BLT/T-194-2GT-2
19	44201492000 запросить цену →	BUSH-6-POM
21	6LA31944000 запросить цену →	CLUCH-33C-6-CW-GEAR
22	41318623000 запросить цену →	GUIDE-P-SEP
23	6LA47898000 запросить цену →	BRKT-ROL-SEP
24	X0-02247000 запросить цену →	S/TPP/FHEXM-3X8-NI
25	41304506000 запросить цену →	SFT-SEP-AT
26	44201773000 запросить цену →	COV-SPE/ARBOR
27	6LA47909000 запросить цену →	SPC055-045-01525
28	41306279000 запросить цену →	ARBOR-SPT-F
29	41319491000 запросить цену →	CHIP-HLDR-SEP
30	44201805000 запросить цену →	HLDR-SEP-ROL-DM
31	41306278000 запросить цену →	ARBOR-SPT-R
32	44201817000 запросить цену →	SPR-1.0-15.60RF
33	44201810000 запросить цену →	LEV-ROL-SEP-DM
34	41306011000 запросить цену →	ARM-RLR-PICK
35	41318604000 запросить цену →	SFT-DRV-PICK
36	41306002000 запросить цену →	PLY/T-PICK-20
38	41304508000 запросить цену →	SFT-ROL-FEED
39	41304048000 запросить цену →	K-ROLL-FEED
40	41306274000 запросить цену →	PLY/T-20-ROL-2G
41	6LA47895000 запросить цену →	ASYS-BRKT-CLT
42	6LH46302000 запросить цену →	ASYS-ROLL-SPT

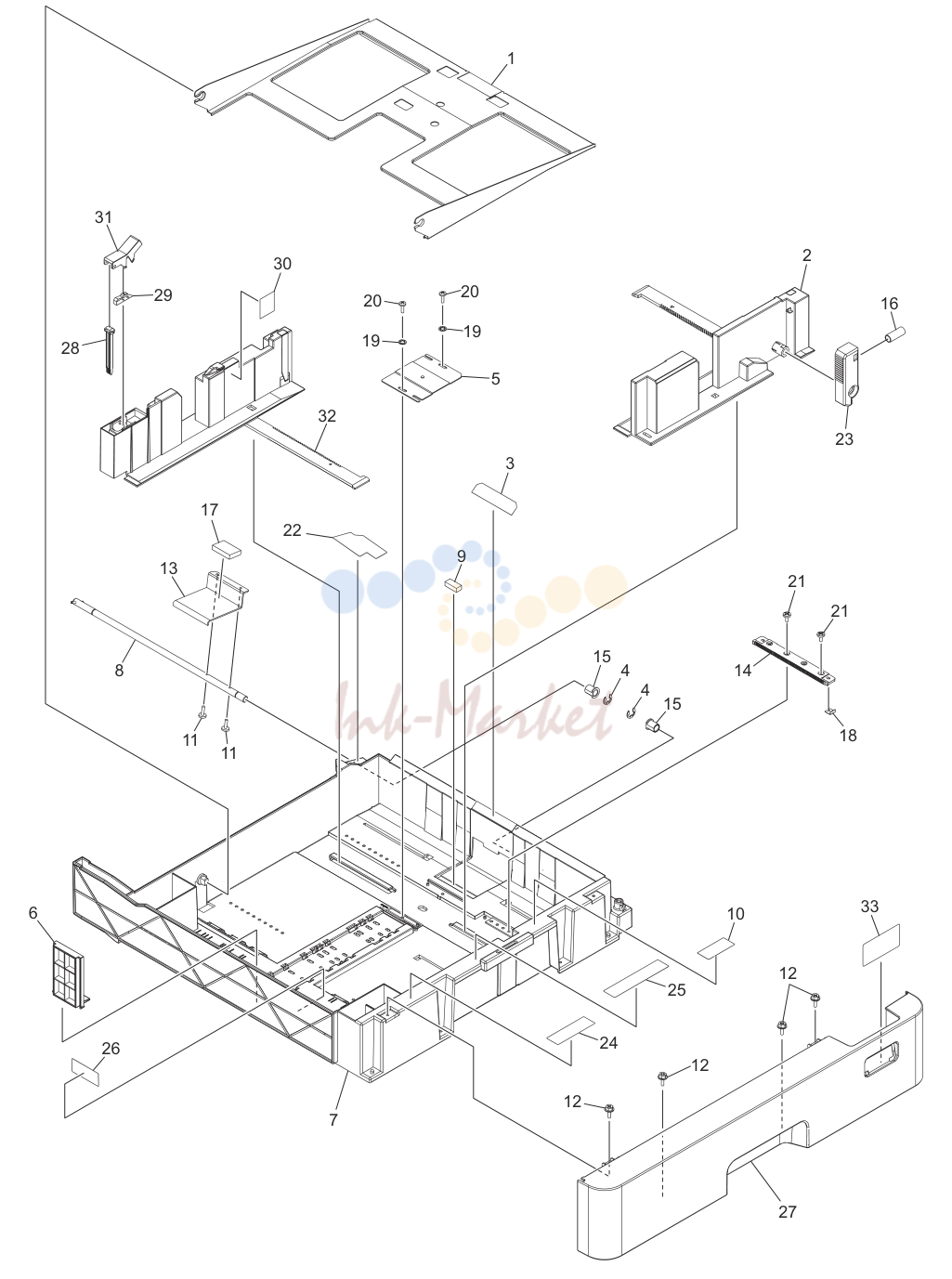

DRAWER-ASY

№	Артикул	Наименование
1	6LA56688000 запросить цену →	ASY-TRAY-CST-AT/DM
2	6LJ00503300 запросить цену →	ASYS-WALL-SIDE-F-TECPW
3	41307599000 запросить цену →	SHEET-CST
4	X0-00968000 запросить цену →	RR/E-7-SS
5	6LA56961000 запросить цену →	ASYS-PL-PINION-TRY
6	6LA29061100 запросить цену →	WALL-CSSTT-END_G
7	6LE84460100 запросить цену →	CASE-CST-N_PW
8	41304004000 запросить цену →	K-SFT-LIFT-TRAY
9	41306614000 запросить цену →	CUSH-LVR-LIFT
10	6LE40702000 запросить цену →	LBL_O-GUIDE-LCD
11	X0-00434000 запросить цену →	S/BID-M3X8-NI
12	X0-02247000 запросить цену →	S/TPP/FHEXM-3X8-NI
13	6LA60307000 запросить цену →	LEVER-LIFT-TRAY
14	6LA56706400 запросить цену →	PLATE-RACK-CSTPW
15	41306028000 запросить цену →	BUSH-SFT-LIFT
16	6LA56695000 запросить цену →	SPC-LVR-WALL-F
17	41306517000 запросить цену →	CUSH-TRAY-CST
18	6LA56707000 запросить цену →	SPACER-RACK-CST
19	X0-02116000 запросить цену →	W/TH/A-3-SS
20	X0-01989000 запросить цену →	S/TPP/BID-3X8-NI
21	X0-01414000 запросить цену →	S/TPP/BID-3X6-NC
22	6LA60306000 запросить цену →	MYLAR-CST-BK
23	6LH31915300 запросить цену →	LVR-ADJUST-WALL-GG
24	6LE40703000 запросить цену →	LBL_O-PAPER-2
25	6LE40701000 запросить цену →	LBL_O-GUIDE-2
26	6LE40700000 запросить цену →	LBL_O-LD-2
27	6LJ78719000 запросить цену →	COVER-CST-H241-PFP
28	6LH05748000 запросить цену →	LOCK-WALL-R
29	41305546000 запросить цену →	SPL-LOCK-WALL-R
30	41307701000 запросить цену →	LBL/O-P-MAX
31	6LA29058100 запросить цену →	LEVER-LOCK-WALL-RER_G
32	6LE84464300 запросить цену →	ASYS-WALL-SIDE-R-TECPW
33	6LH31900000 запросить цену →	SIZE-CST-450-A4
33	6LH31900100 запросить цену →	SIZE-CST-450-LT
33	6LH31900200 запросить цену →	SIZE-CST-450-K
