Toshiba MY 1040 1047 Paper Feed Unit — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

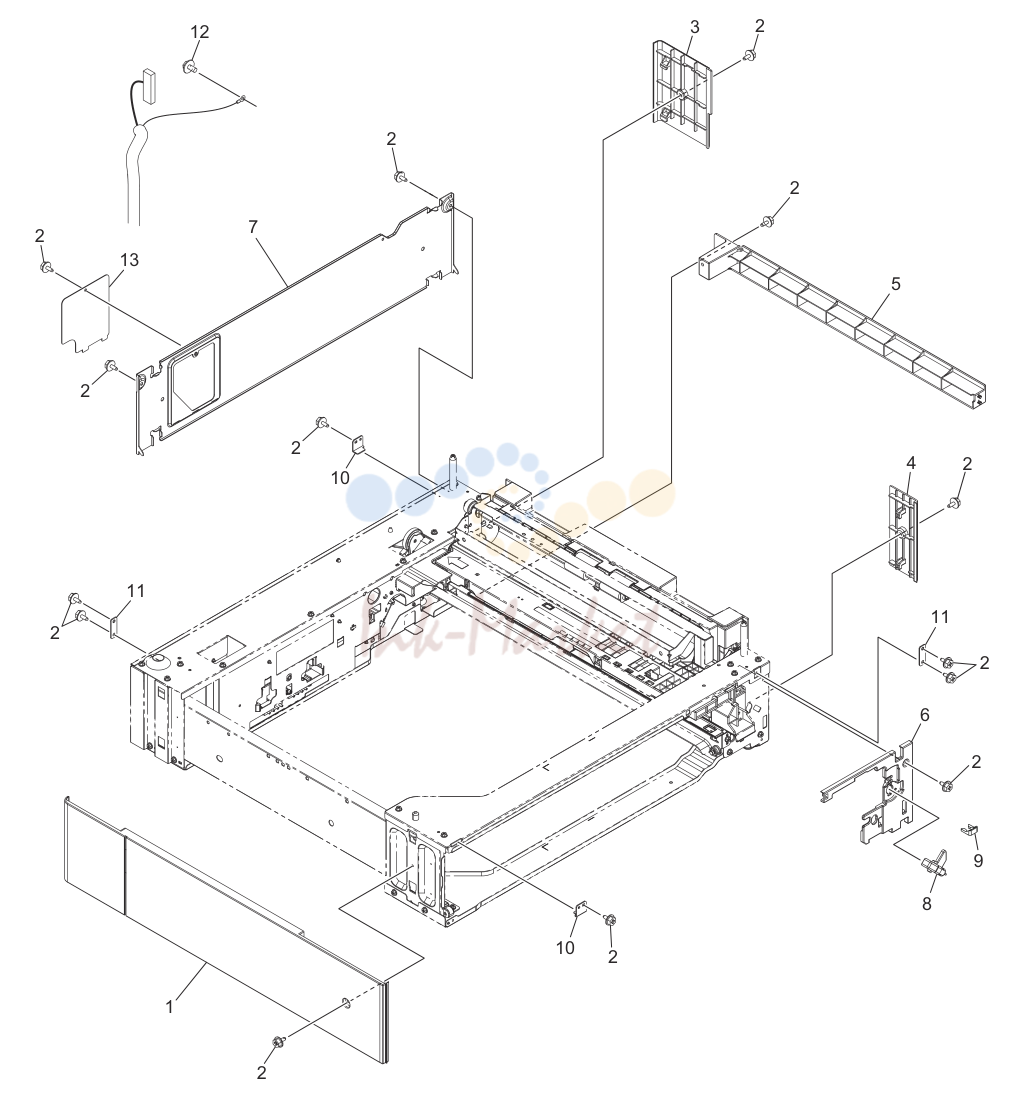

ASM-COVER
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LJ69439200 запросить цену → | COVER-LEFT-PFU_B |
| 2 | X0-02419000 запросить цену → | S/TPS/FHEXM/R-3X6-ZU3 |
| 3 | 6LJ69438200 запросить цену → | COVER-R-R-PFU_B |
| 4 | 6LJ69354200 запросить цену → | COVER-R-F-PFU_B |
| 5 | 6LJ69442200 запросить цену → | COVER-R-LOW-PFU_B |
| 6 | 6LJ69355000 запросить цену → | COVER-FRT-PILLAR-R-PFU |
| 7 | 6LK54718000 запросить цену → | COVER-REAR-PFU_2 |
| 8 | 6LJ56274100 запросить цену → | LEVER-FEED-UNIT-21X_HS |
| 9 | 41306265000 запросить цену → | STOP RING |
| 10 | 6LH57937000 запросить цену → | BRKT-JOINT-P-R |
| 11 | 6LH57948000 запросить цену → | BRKT-JOINT-P-F-PFP |
| 12 | X0-02234000 запросить цену → | S/FHEXM-M4X6-NI |
| 13 | 6LJ69458000 запросить цену → | LID-REAR-PFU |

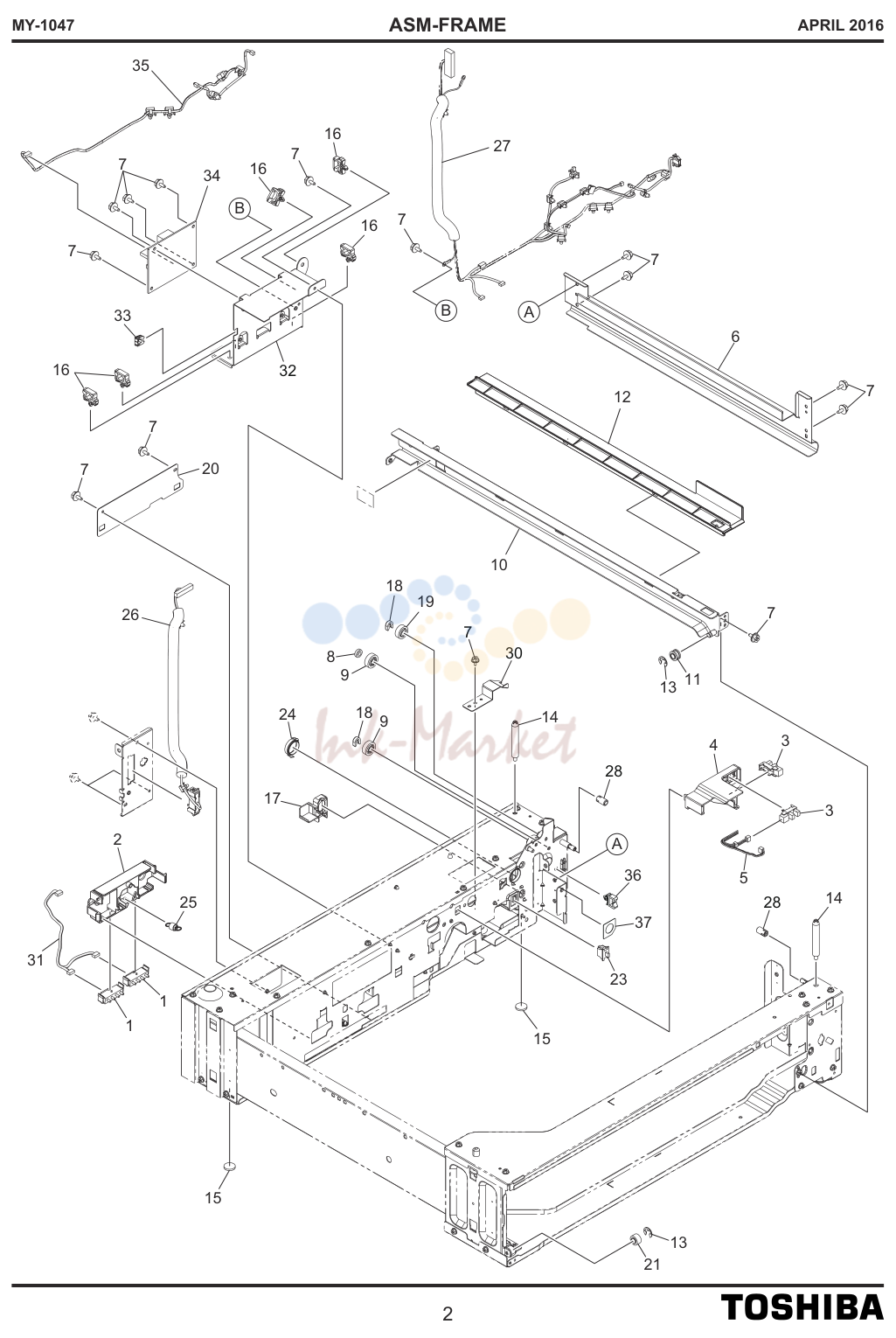

ASM-FRAME
| № | Артикул | Наименование |
|---|---|---|
| 1 | E0-14485000 запросить цену → | PS-42C02-F NS |
| 2 | 6LJ56818000 запросить цену → | HOLDER-SNSR-CST-H21X |
| 3 | C0-17839000 запросить цену → | LG2A14BL1 |
| 4 | 6LJ56265000 запросить цену → | HOLDER-SNSR-FS-H21X_H |
| 5 | 6LK45363000 запросить цену → | HRNS-PFU-EMP-H622 |
| 6 | 6LJ69378000 запросить цену → | GUIDE-TRNS-IN-L-PFU |
| 7 | X0-02419000 запросить цену → | S/TPS/FHEXM/R-3X6-ZU3 |
| 8 | 6LJ69305000 запросить цену → | CLR-DRV-2-PFU |
| 9 | 6LJ69330000 запросить цену → | GEAR-10S17-6 |
| 10 | 6LK50737000 запросить цену → | ASYS-RAIL-CST-RIGHT-H373 |
| 11 | 6LJ69392000 запросить цену → | ROLL-RAIL-CST-H21X-1 |
| 12 | 6LJ66705000 запросить цену → | RAIL-FEED-UNIT-L-PFP |
| 13 | X0-00966000 запросить цену → | RR/E-5-SS |
| 14 | 6LJ69390000 запросить цену → | PIN-LOCAT-PFU |
| 15 | 6LH54676000 запросить цену → | FOOT-FRM-BASE |
| 16 | F0-01609000 запросить цену → | RLWC-2SV0 |
| 17 | 6LJ69412000 запросить цену → | GUIDE-HRNS-SNSR-PFU |
| 19 | 6LJ69307000 запросить цену → | GEAR-10S16-6 |
| 20 | 6LJ66759000 запросить цену → | PLATE-BLIND-PFP |
| 21 | 6LJ69393000 запросить цену → | ROLL-RAIL-CST-H21X-2 |
| 23 | E0-01853000 запросить цену → | CS1A-B2CA |
| 24 | 6LJ66712000 запросить цену → | BUSH-CPL-FEED-PFU |
| 25 | 6LJ56887000 запросить цену → | SPG-E-8R8XR9X19R9 |
| 26 | 6LK45477000 запросить цену → | HRNS-PFC-PFP-H622 |
| 27 | 6LK45359000 запросить цену → | HRNS-PFU-PFC-H622 |
| 30 | 6LJ69423000 запросить цену → | PLATE-GUARD-GEAR-PFU |
| 31 | 6LK45360000 запросить цену → | HRNS-PFC-PLSW-H622 |
| 32 | 6LJ69457000 запросить цену → | BRKT-PFC-PFU |
| 33 | F0-00339000 запросить цену → | EHP-6U |
| 34 | 6LK45741000 запросить цену → | ASYB-PFC-622 |
| 35 | 6LK45361000 запросить цену → | HRNS-PFC-CSTSW-H622 |
| 36 | F0-00337000 запросить цену → | WS-1U |
| 37 | 6LJ69470000 запросить цену → | MYLAR-REAR-PFU |

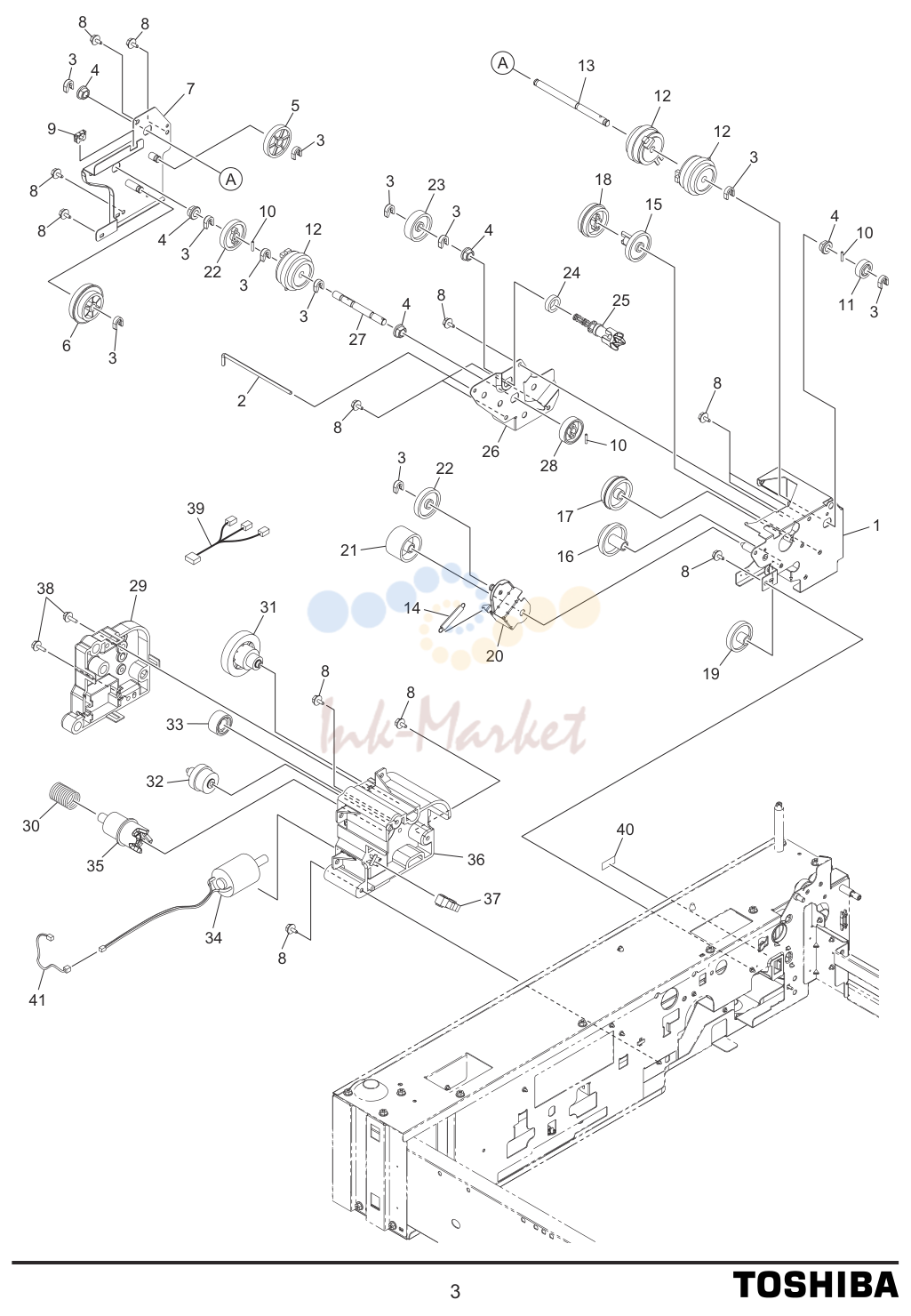

ASM-DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LJ69320000 запросить цену → | ASYS-BRKT-DRV-PFU |
| 2 | 6LE60053000 запросить цену → | SHAFT_STOPER_PFU |
| 4 | 44201492000 запросить цену → | BUSH-6-POM |
| 5 | 6LJ69340000 запросить цену → | GEAR-10S30-6 |
| 6 | 6LJ69328000 запросить цену → | GEAR-10S27-10S35-6 |
| 7 | 6LJ69368000 запросить цену → | ASYS-BRKT-DRV-REAR-PFU |
| 8 | X0-02419000 запросить цену → | S/TPS/FHEXM/R-3X6-ZU3 |
| 9 | F0-00339000 запросить цену → | EHP-6U |
| 10 | X0-00980000 запросить цену → | P/PRL/AH7-2X10-SS |
| 11 | 6LJ69307000 запросить цену → | GEAR-10S16-6 |
| 12 | 6LH51224000 запросить цену → | CLUTCH-50C-G28-6 |
| 13 | 6LJ69303000 запросить цену → | SHAFT-DRV-1-PFU |
| 14 | 6LJ69391000 запросить цену → | SPE-DRV-JOINT-PFU |
| 15 | 6LJ69336000 запросить цену → | GEAR-08S35-6 |
| 16 | 6LJ69334000 запросить цену → | GEAR-08S28-08S38-6 |
| 17 | 6LJ69341000 запросить цену → | GEAR-10S27-08S37-6 |
| 18 | 6LJ69337000 запросить цену → | GEAR-10S29-08S35-6 |
| 19 | 6LJ69377000 запросить цену → | GEAR-10S28-6 |
| 20 | 6LJ69324000 запросить цену → | ASYS-BRKT-DRV-JOINT-PFU |
| 21 | 6LJ69327000 запросить цену → | GEAR-10S27-6 |
| 22 | 6LE59993000 запросить цену → | GEAR-10S028 |
| 23 | 6LJ69338000 запросить цену → | GEAR-10S27-6-D |
| 24 | 6LJ66717000 запросить цену → | CLR-CPL-PFP |
| 25 | 6LJ66722000 запросить цену → | CPL-DRV-L-PFP |
| 26 | 6LJ69372000 запросить цену → | BRKT-DRV-MID-PFU |
| 27 | 6LJ69329000 запросить цену → | SHAFT-DRV-2-PFU |
| 28 | 6LJ69331000 запросить цену → | GEAR-08S30-6 |
| 29 | 6LJ69366100 запросить цену → | CASE-TRAYUP-GEAR-R-PFU_S |
| 31 | 44201853000 запросить цену → | G06S-13-G05S-80 |
| 32 | 44201854000 запросить цену → | G05H-45/G05S-15 |
| 33 | 6LH05707000 ✓ в наличии | GEAR-8S25-10 |
| 34 | 6LA56976000 запросить цену → | MOTR.D-TRAY-CST |
| 35 | 6LJ56846000 запросить цену → | GEAR-8S26-H21X |
| 36 | 6LJ69365100 запросить цену → | CASE-TRAYUP-GEAR-F-PFU_S |
| 37 | C0-17839000 запросить цену → | LG2A14BL1 |
| 38 | X0-02247000 запросить цену → | S/TPP/FHEXM-3X8-NI |
| 39 | 6LK45760000 запросить цену → | HRNS-PFC-CLTSN-H622 |
| 40 | 6LJ66820000 запросить цену → | MYLAR-GUIDE-HRNS-SNSR |
| 41 | 6LK45476000 запросить цену → | HRNS-PFC-TRYMOT-H622 |

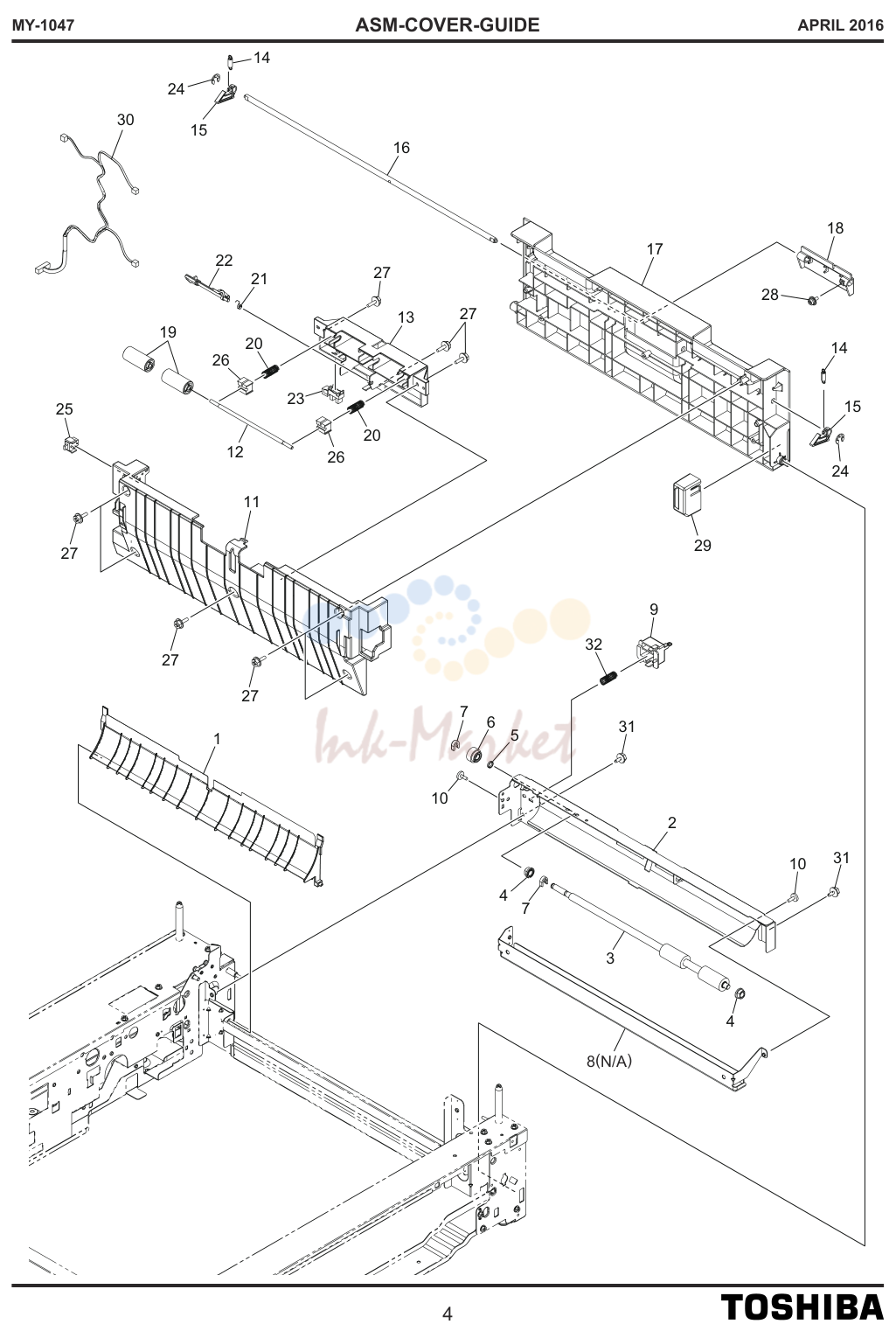

ASM-COVER-GUIDE
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LJ69467000 запросить цену → | ASYS-GUIDE-PAPER-PFU_N |
| 2 | 6LJ69380000 запросить цену → | GUIDE-TRNS-IN-U-PFU |
| 3 | 6LH58004000 запросить цену → | ROL-TR-2 |
| 4 | 6LH53768000 запросить цену → | BUSH-6-NU4 |
| 5 | 6LA32851000 запросить цену → | COLAR-0602 |
| 6 | 6LJ69397000 запросить цену → | GEAR-10S16-06-PFU |
| 8 | 6LJ69414000 запросить цену → | RAIL-FEED-UNIT-U-PFU |
| 9 | 6LJ69389000 запросить цену → | PUSH-IDLE-PFU |
| 10 | X0-02069000 запросить цену → | S/TPS/BID-3X6-ZU3 |
| 11 | 6LJ69314000 запросить цену → | GUIDE-TRNS-RIGHT-PFU |
| 12 | 6LH57918000 запросить цену → | SHAFT-RELAY-IDL-PFP |
| 13 | 6LJ69384100 запросить цену → | HOLDER-GID-TRNS-RIGHT-P_S |
| 14 | 6LH58002000 запросить цену → | SPG-E-4R9XR6X18R2-HOOK |
| 15 | 6LH58005000 запросить цену → | HOOK-COVER-PFP |
| 16 | 6LH57928000 запросить цену → | SHAFT-HOOK-PFP |
| 17 | 6LJ69309100 запросить цену → | COVER-RIGHT-DOOR-PFU_B |
| 18 | 6LH57995200 запросить цену → | KNOB-COVER-LOIRE-W2 |
| 19 | 6LH57916000 запросить цену → | ROL-RELAY-IDL-PFP |
| 20 | 6LJ69420000 запросить цену → | SPG-C-8R4XR9X29 |
| 21 | 6LH57936000 запросить цену → | SPG-T-SNSR-LOW-350 |
| 22 | 6LJ69367000 запросить цену → | ACTR-WEISS-PFU |
| 23 | C0-17839000 запросить цену → | LG2A14BL1 |
| 24 | X0-00964000 запросить цену → | RR/E-3-SS |
| 26 | 6LH34715000 запросить цену → | BUSH-FEED-IDL |
| 27 | X0-02247000 запросить цену → | S/TPP/FHEXM-3X8-NI |
| 28 | X0-00060000 запросить цену → | S/PAN/SWWP-M3X6-NI |
| 29 | 6LH57998100 запросить цену → | BLK-GUIDE-SET-PFP_S |
| 30 | 6LJ60557000 запросить цену → | HRNS-PFU-COV-570 |
| 31 | X0-02419000 запросить цену → | S/TPS/FHEXM/R-3X6-ZU3 |
| 32 | 6LJ69424000 запросить цену → | SPG-C-7R4XR8X17 |

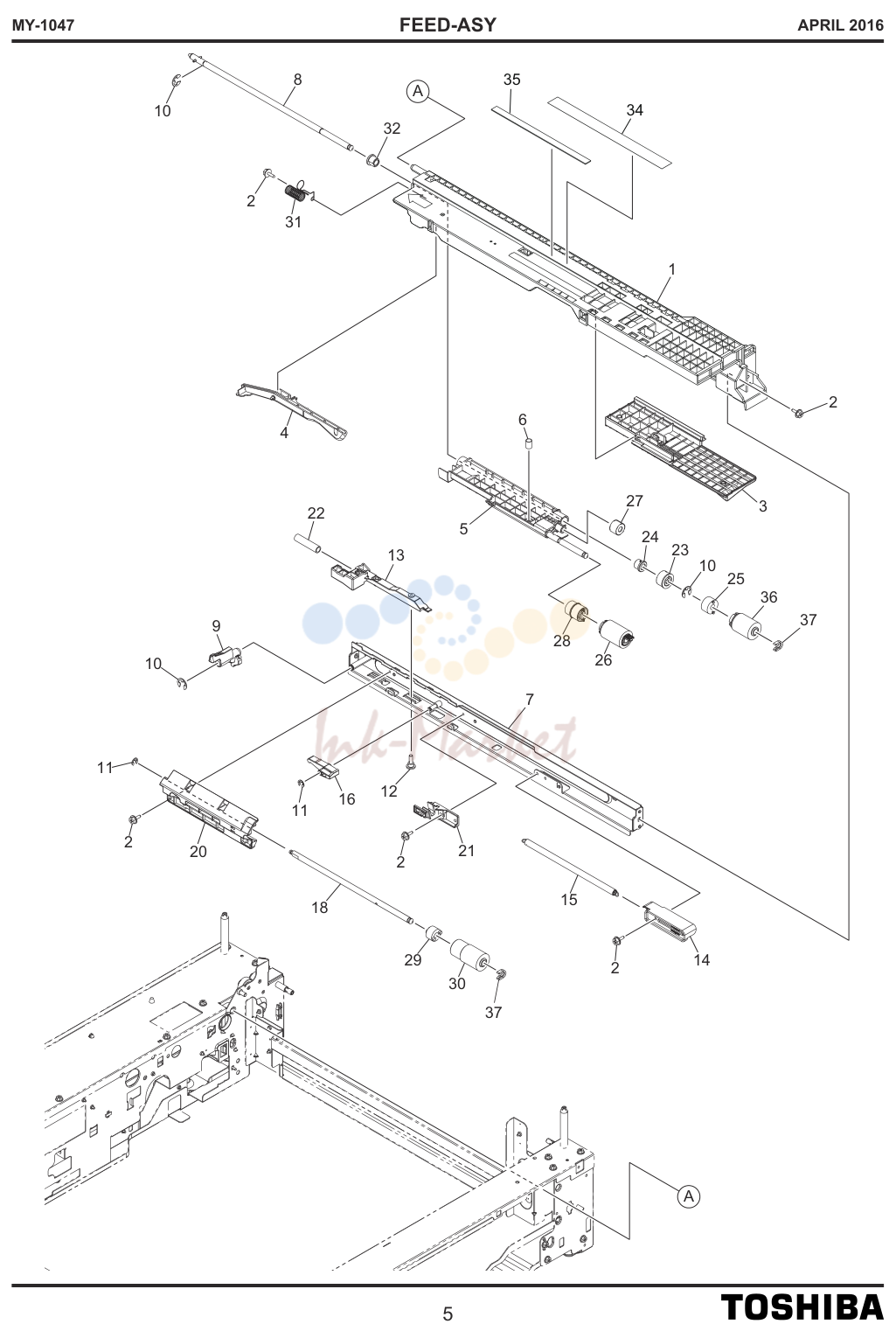

FEED-ASY
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LK50705000 запросить цену → | FRAME-FEED-H373 |
| 2 | X0-02420000 запросить цену → | S/TPS/FHEXM/R-3X8-ZU3 |
| 3 | 6LJ56263100 запросить цену → | GUIDE-FEED-UP-F-21X_HS |
| 4 | 6LJ56248100 запросить цену → | ACTR-EMPTY-CST-2X_HS |
| 5 | 6LJ56275000 запросить цену → | ARM-PICK-H21X_H |
| 6 | 6LJ56359000 запросить цену → | SPG-C-PU-H21Y |
| 7 | 6LK50706000 запросить цену → | ASYS-STAY-FEED-H373 |
| 8 | 6LJ56276000 запросить цену → | ASYS-SFT-ROL-FEED-H21X_H |
| 9 | 6LJ56250000 запросить цену → | LEVER-PU-LINK-H21X_H |
| 10 | X0-00966000 запросить цену → | RR/E-5-SS |
| 11 | X0-00964000 запросить цену → | RR/E-3-SS |
| 12 | 6LH05511000 запросить цену → | SCREW-M3X8-3.2-P |
| 13 | 6LK50754000 запросить цену → | SLIDER-SPT-H21X_H |
| 14 | 6LJ56247100 запросить цену → | HOLDER-SPE-SPT-21X_HS |
| 15 | 6LK51232000 запросить цену → | SPG-E-SPT-H373 |
| 16 | 6LJ56249000 запросить цену → | ARM-SFT-SPT-H21X_H |
| 18 | 6LJ56279000 запросить цену → | ASYS-SHAFT-ROL-SPT-H21X_H |
| 20 | 6LJ56264100 запросить цену → | GUIDE-FEED-R-21X_HS |
| 21 | 6LJ56258000 запросить цену → | GUIDE-SFT-SPT-H21X_H |
| 22 | 6LK50747000 запросить цену → | SPG-C-SLIDER-H370 |
| 23 | 6LJ56239000 запросить цену → | ASYS-GEAR-5S30-6L |
| 24 | 6LJ56246000 запросить цену → | BUSH-6X10X9F-POM |
| 26 | 6LJ56242000 запросить цену → | ASYS-ROLL-FEED-H21X_H |
| 27 | 6LJ56244000 запросить цену → | GEAR-5S25-8 |
| 28 | 6LJ56245000 запросить цену → | GEAR-5S30-6 |
| 29 | 6LJ56289000 запросить цену → | TL-SEP-ORG-400 |
| 30 | 6LK50742000 запросить цену → | ASYS-ROLL-SPT-H373 |
| 31 | 6LJ56267000 запросить цену → | SPG-EARTH-FEED-UNIT |
| 32 | 6LA03977000 запросить цену → | BUSH-F6-GCB |
| 34 | 6LJ56295000 запросить цену → | MYLAR-SPACE-FEED |
| 35 | 6LJ56296000 запросить цену → | RUBBER-SPACE-FEED |
| 36 | 6LK50739000 запросить цену → | ASYS-ROLL-FEED-H373 |

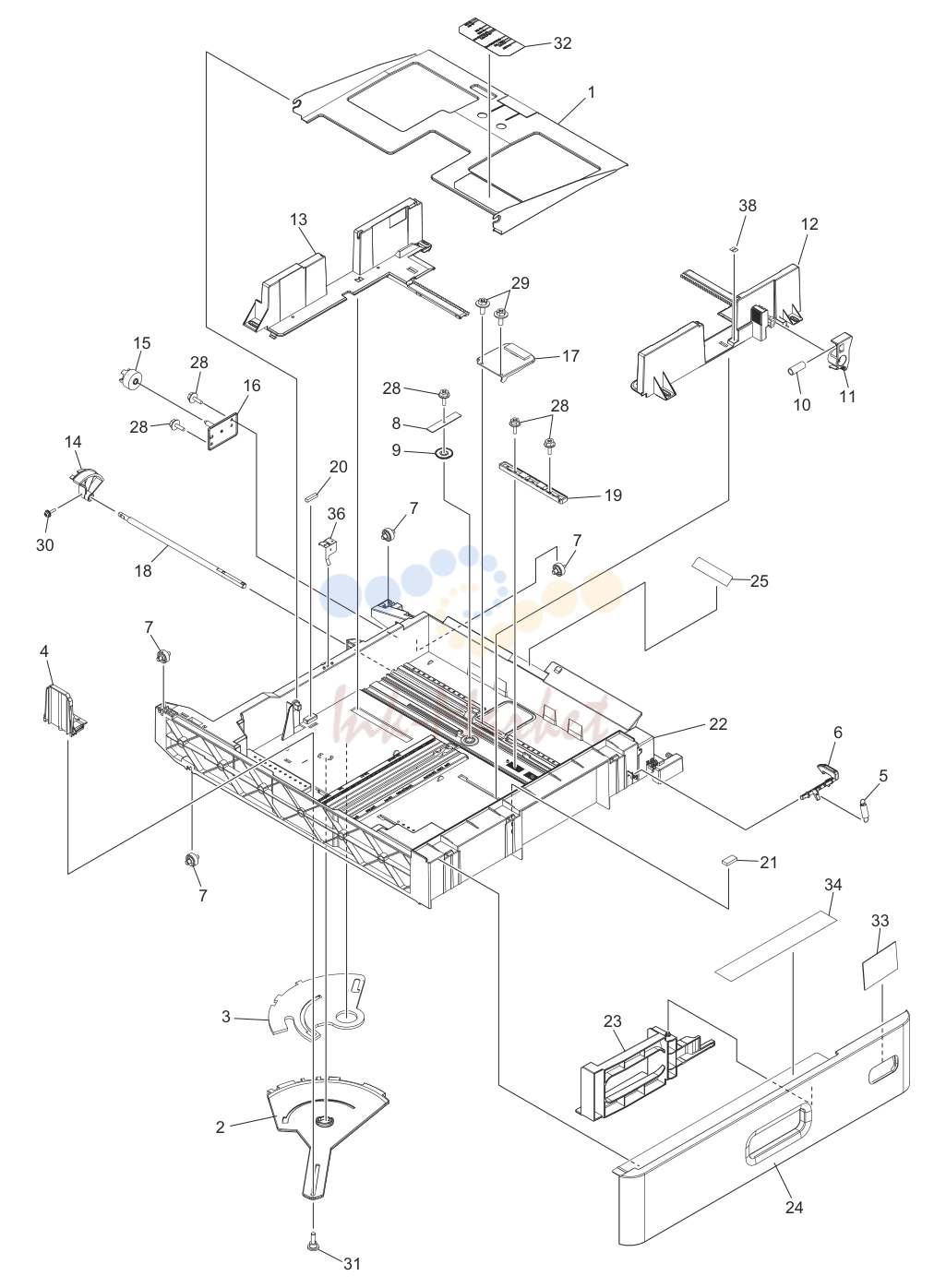

DRAWER-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LK51242000 запросить цену → | ASYS-TRAY-CST-H-H21X |
| 2 | 6LK51261000 запросить цену → | PUSHER-END-CST-H21X |
| 3 | 6LH05721000 запросить цену → | PUSHER-SIDE-CST-F43X |
| 4 | 6LJ56827100 запросить цену → | WALL-END-CST-H-H21X_S |
| 5 | 6LJ56839000 запросить цену → | SPG-E-8R9XR9X29R5 |
| 6 | 6LJ56924000 запросить цену → | LVR-CST1-H-H21X_E_SHAFT |
| 7 | 6LJ56845000 запросить цену → | ROLL-CST-H21X |
| 8 | 6LJ46917000 запросить цену → | PLT-WALL-GEAR-G |
| 9 | 6LE53717000 запросить цену → | GEAR-10S18-8-TRAY |
| 10 | 6LA56695000 запросить цену → | SPC-LVR-WALL-F |
| 11 | 6LJ56802100 запросить цену → | LEVER-LOCK-WALL-H21X_S |
| 12 | 6LJ56957000 запросить цену → | SLIDE-WALL-F-H21X-H |
| 13 | 6LJ56872000 запросить цену → | ASYS-SLIDE-WALL-R-H21X-H |
| 14 | 6LJ56832100 запросить цену → | GEAR-DRV-TRAYUP-SFT-H37X |
| 15 | 6LJ56847100 запросить цену → | CPG-TRAY-UP-H37X |
| 16 | 6LJ56851000 запросить цену → | ASYS-PLATE-DRV-CST-H21X |
| 17 | 6LH05746000 запросить цену → | ASYS-LEVER-ELV-CST-F43X |
| 18 | 6LJ56910000 запросить цену → | SHAFT-ELV-CST-H21X |
| 19 | 6LJ56815000 запросить цену → | WALL-STOP-H21X |
| 20 | 6LH51643000 запросить цену → | CHSH-CST-F47X |
| 21 | 6LH05741000 запросить цену → | CUSH-CST-S |
| 22 | 6LJ56937000 запросить цену → | CST-H21X-U-A3 |
| 23 | 6LJ56838200 запросить цену → | HNDL-CST-H370 |
| 24 | 6LK51207000 запросить цену → | COVER-CST-PFU-H370 |
| 25 | 6LJ66823000 запросить цену → | SHEET-CST-H21X |
| 28 | X0-02247000 запросить цену → | S/TPP/FHEXM-3X8-NI |
| 29 | X0-02235000 запросить цену → | S/FHEXM-M4X8-NI |
| 30 | X0-00094000 запросить цену → | S/PAN/SWWP-M3X10-NI |
| 31 | 6LH05511000 запросить цену → | SCREW-M3X8-3.2-P |
| 32 | 6LK51246000 запросить цену → | LBL_P-SIZE-LDA3-H373 |
| 33 | 6LK51245000 запросить цену → | SIZE-CST-37X-A4 |
| 33 | 6LK51245100 запросить цену → | SIZE-CST-37X-LT |
| 34 | 6LK51249000 запросить цену → | LBL_O-GUIDE-CST-H373 |
| 36 | 6LJ56943000 запросить цену → | SPG-F-TRAY-CST-H21Y |
| 38 | 6LJ56953000 запросить цену → | LBL_P-SIZE-REF-H21X |
