Toshiba Mx TM10 Trimmer Unit — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

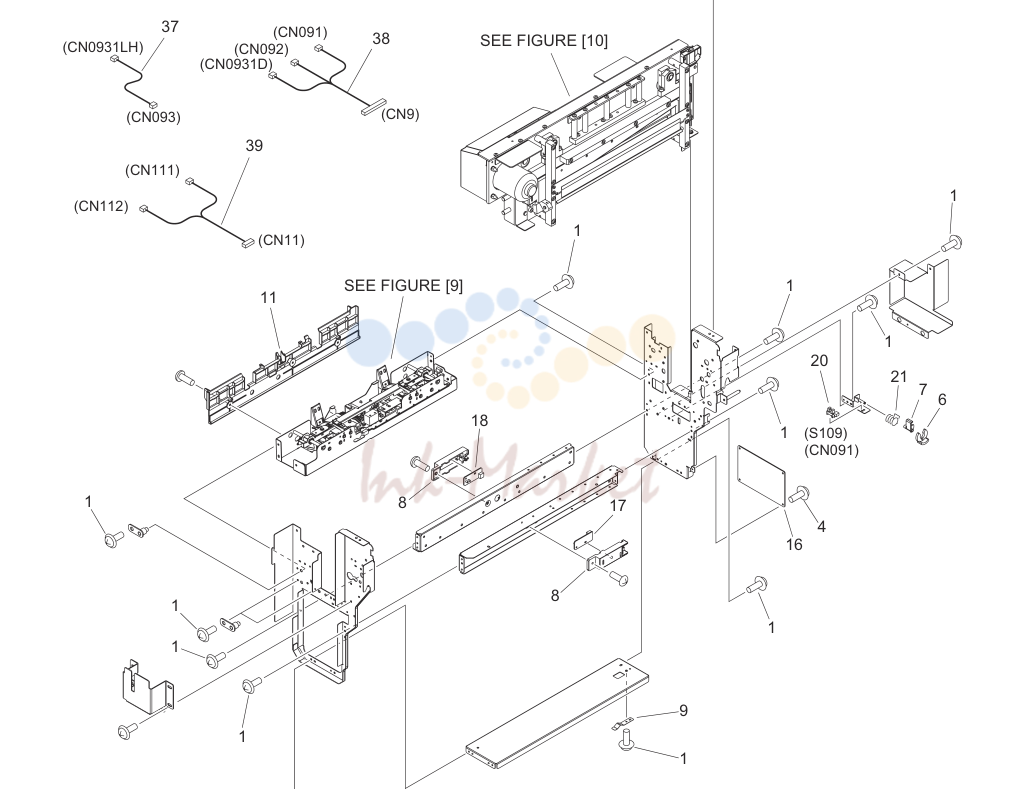

MX-TM10
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS00231000 запросить цену → | SCREW,CT,M3X6 |
| 4 | 6LS00238000 запросить цену → | SCREW.W/WASHER,M3X6 |
| 6 | 6LS00592000 запросить цену → | CLIP3 |
| 7 | 6LS00824000 запросить цену → | LEVER,DUST BOX SENSOR |
| 8 | 6LS00825000 запросить цену → | HOLDER,DUST BOX FULL SENSOR |
| 9 | 6LS00826000 запросить цену → | SPRING,LEAF |
| 11 | 6LS00845000 запросить цену → | COVER,PAPER DELIVERY TRAY |
| 16 | 6LS00488000 запросить цену → | CONTROL TRIMMER PWB ASSEMBLY |
| 17 | 6LS01199000 запросить цену → | DUST LED PWB ASSEMBLY |
| 18 | 6LS01200000 запросить цену → | DUST PTR PWB ASSEMBLY |
| 20 | 6LS01641000 запросить цену → | PHOTO-INTERRUPTER,GP1A173LCS0F |
| 21 | 6LS01551000 запросить цену → | SPRING,TORSION |
| 33 | 6LS01202000 запросить цену → | CABLE,PAPER FEED MOTOR |
| 34 | 6LS01203000 запросить цену → | CABLE,MOTOR |
| 35 | 6LS01204000 запросить цену → | CABLE,CUTTER DC MOTOR |
| 36 | 6LS01205000 запросить цену → | CABLE,SENSOR,1 |
| 37 | 6LS01206000 запросить цену → | CABLE,SENSOR CONNECTING |
| 38 | 6LS01207000 запросить цену → | CABLE,SENSOR,2 |
| 39 | 6LS01208000 запросить цену → | CABLE,DUST SENSOR |

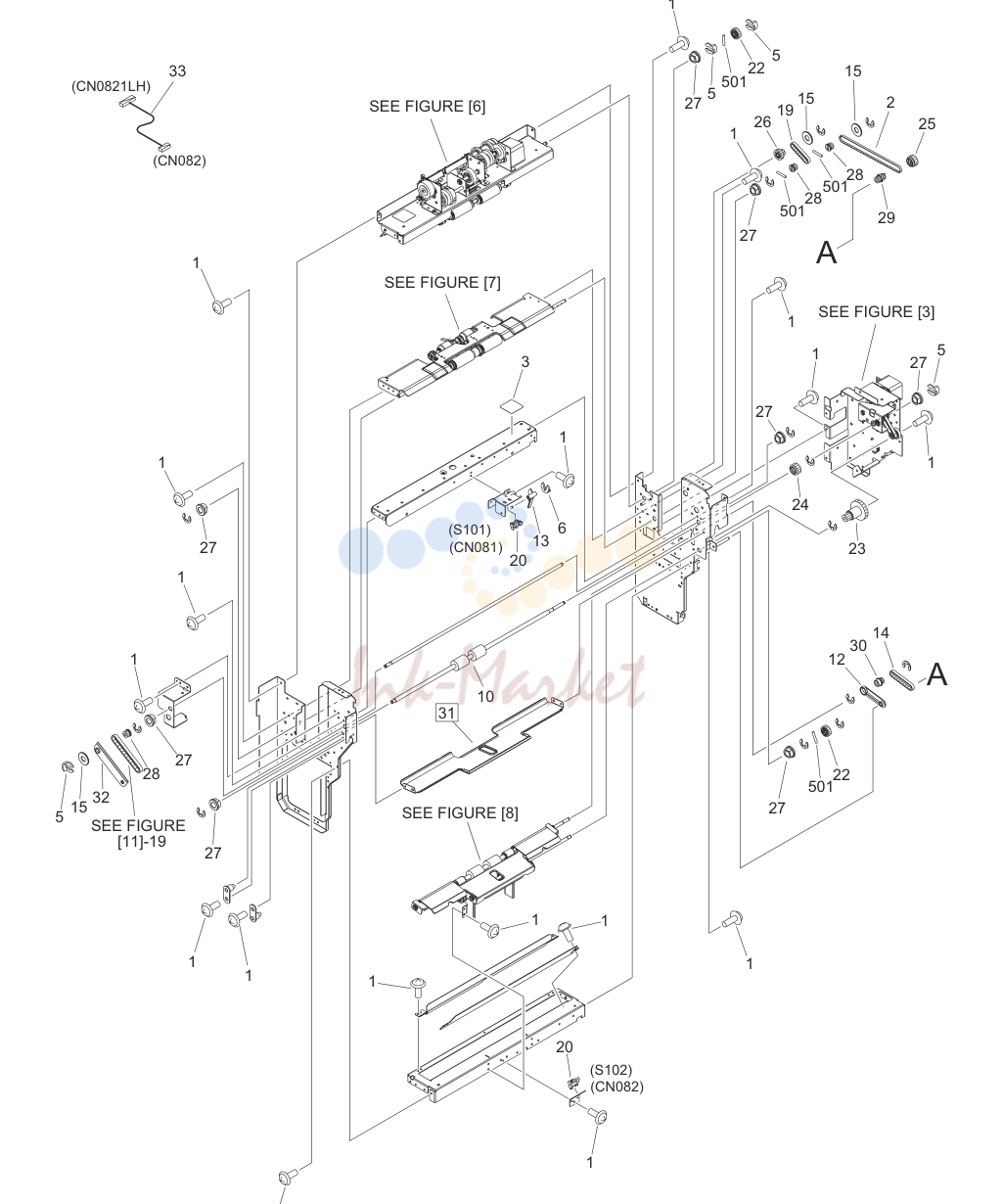

MX-TM10
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS00231000 запросить цену → | SCREW,CT,M3X6 |
| 2 | 6LS01779000 запросить цену → | BELT,TIMING |
| 3 | 6LS00863000 запросить цену → | LABEL,LIFTER POSITIONING |
| 5 | 6LS00580000 запросить цену → | CLIP |
| 6 | 6LS00592000 запросить цену → | CLIP3 |
| 10 | 6LS00834000 запросить цену → | ROLLER,ENTRANCE,UPPER |
| 12 | 6LS00853000 запросить цену → | ARM,ENTRANCE ROLLER |
| 13 | 6LS00858000 запросить цену → | LEVER,ENTRANCE SENSOR |
| 14 | 6LS01757000 запросить цену → | BELT,TIMING |
| 15 | 6LS00941000 запросить цену → | FLANGE,PULLEY |
| 19 | 6LS01754000 запросить цену → | BELT,TIMING |
| 20 | 6LS01641000 запросить цену → | PHOTO-INTERRUPTER,GP1A173LCS0F |
| 22 | 6LS01514000 запросить цену → | GEAR,26T |
| 23 | 6LS01503000 запросить цену → | GEAR,50T/16T |
| 24 | 6LS01502000 запросить цену → | GEAR,26T |
| 25 | 6LS01501000 запросить цену → | GEAR,26T |
| 26 | 6LS01499000 запросить цену → | GEAR,26T/PULLEY,14T |
| 27 | 6LS01294000 запросить цену → | BUSHING,CU |
| 28 | 6LS01349000 запросить цену → | PULLEY,14T |
| 29 | 6LS01350000 запросить цену → | PULLEY,14T |
| 30 | 6LS01351000 запросить цену → | PULLEY,14T |
| 31 | 6LS01198000 запросить цену → | ENTRANCE UPPER GUIDE ASSEMBLY |
| 32 | 6LS00866000 запросить цену → | PLATE,JAM CLEARING BELT |
| 33 | 6LS01285000 запросить цену → | CABLE,SENSOR,3 |
| 501 | 6LS01714000 запросить цену → | PIN,PARALLEL,HARD |

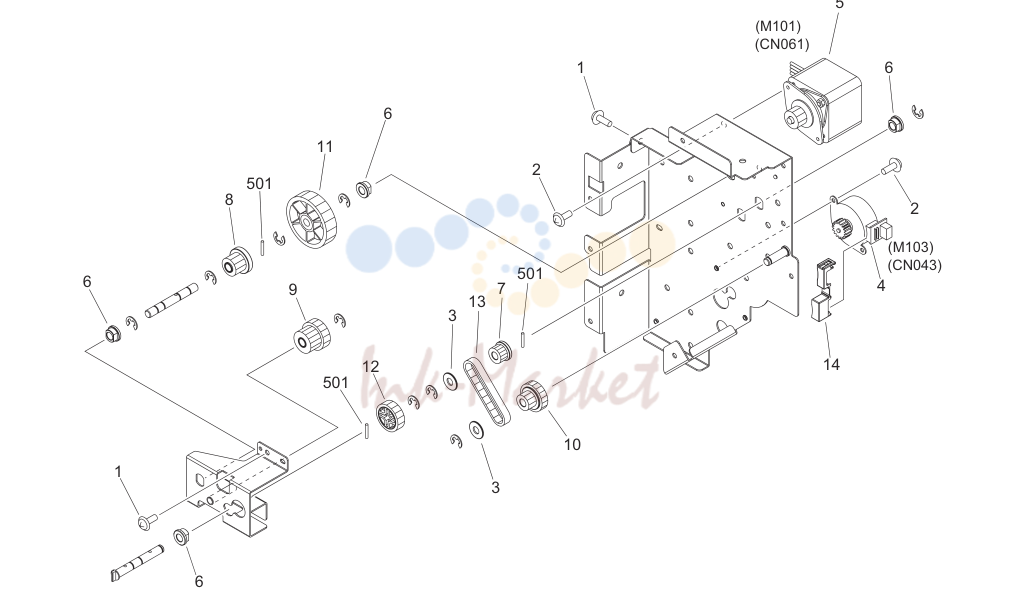

MX-TM10
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS01656000 запросить цену → | SCREW, RS, M3X6 |
| 2 | 6LS00238000 запросить цену → | SCREW.W/WASHER,M3X6 |
| 3 | 6LS00941000 запросить цену → | FLANGE,PULLEY |
| 4 | 6LS01108000 запросить цену → | MOTOR,DC STEPPING |
| 5 | 6LS01111000 запросить цену → | MOTOR,DC STEPPING |
| 6 | 6LS01294000 запросить цену → | BUSHING,CU |
| 7 | 6LS01349000 запросить цену → | PULLEY,14T |
| 8 | 6LS01497000 запросить цену → | GEAR,16T |
| 9 | 6LS01498000 запросить цену → | GEAR,26T/20T |
| 10 | 6LS01499000 запросить цену → | GEAR,26T/PULLEY,14T |
| 11 | 6LS01500000 запросить цену → | GEAR,50T |
| 12 | 6LS01514000 запросить цену → | GEAR,26T |
| 13 | 6LS01754000 запросить цену → | BELT,TIMING |
| 14 | 6LS00890000 запросить цену → | COVER,MOTOR CONNECTOR |
| 501 | 6LS01714000 запросить цену → | PIN,PARALLEL,HARD |
| 901 | 6LS01192000 запросить цену → | PAPER FEED DRIVE ASSEMBLY |
| 3 | 6LS01490000 запросить цену → | GEAR,40T/20T |
| 4 | 6LS01491000 запросить цену → | GEAR,40T |
| 5 | 6LS01493000 запросить цену → | GEAR,20T |
| 901 | 6LS01194000 запросить цену → | DELIVERY ROLLER DRIVE ASSEMBLY |

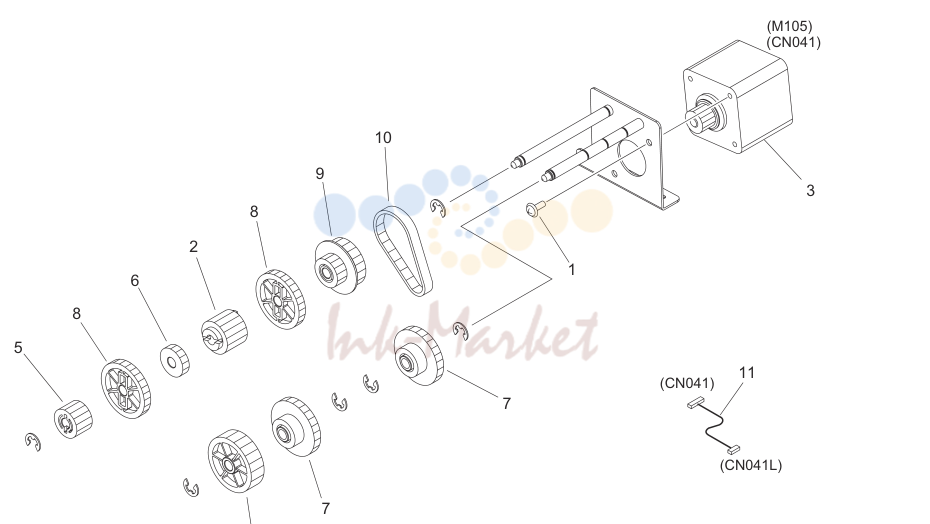

MX-TM10
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS00238000 запросить цену → | SCREW.W/WASHER,M3X6 |
| 2 | 6LS00852000 запросить цену → | LIMITER,TORQUE |
| 3 | 6LS01099000 запросить цену → | MOTOR,DC STEPPING |
| 4 | 6LS01486000 запросить цену → | GEAR,40T |
| 5 | 6LS01487000 запросить цену → | GEAR,20T |
| 6 | 6LS01489000 запросить цену → | GEAR,20T |
| 7 | 6LS01490000 запросить цену → | GEAR,40T/20T |
| 8 | 6LS01491000 запросить цену → | GEAR,40T |
| 9 | 6LS01492000 запросить цену → | GEAR,20T/PULLEY,30T |
| 10 | 6LS01732000 запросить цену → | BELT,TIMING |
| 11 | 6LS01214000 запросить цену → | CABLE,ENTRANCE TRANSFER MOTOR |
| 901 | 6LS01195000 запросить цену → | PRESS ROLLER DRIVE ASSEMBLY |

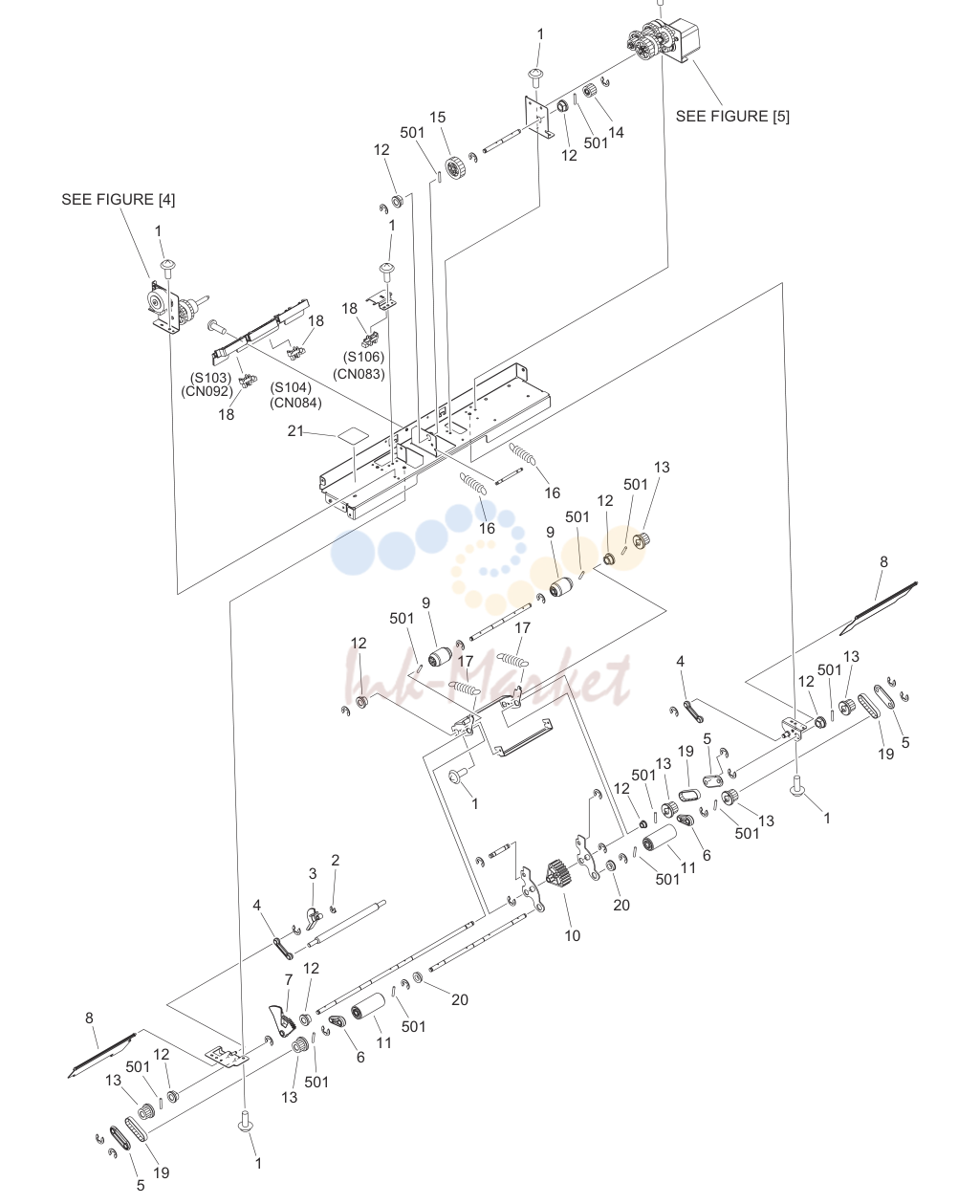

MX-TM10
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS01656000 запросить цену → | SCREW, RS, M3X6 |
| 2 | 6LS00592000 запросить цену → | CLIP3 |
| 3 | 6LS00827000 запросить цену → | LEVER,PAPER DELIVERY SENSOR |
| 4 | 6LS00828000 запросить цену → | LINK,PRESSURE ROLLER |
| 5 | 6LS00829000 запросить цену → | ARM,PULLEY |
| 6 | 6LS00830000 запросить цену → | ARM,PRESSURE ROLLER |
| 7 | 6LS00831000 запросить цену → | FLAG,PAPER DELIVERY ROLLER |
| 8 | 6LS00832000 запросить цену → | PLATE,PAPER RETAINING |
| 9 | 6LS00850000 запросить цену → | ROLLER,PAPER FEED |
| 10 | 6LS00851000 запросить цену → | GEAR,40T |
| 11 | 6LS01124000 запросить цену → | ROLLER,PRESSURE |
| 12 | 6LS01294000 запросить цену → | BUSHING,CU |
| 13 | 6LS01347000 запросить цену → | PULLEY,13T |
| 14 | 6LS01487000 запросить цену → | GEAR,20T |
| 15 | 6LS01488000 запросить цену → | GEAR,20T |
| 16 | 6LS01552000 запросить цену → | SPRING,TENSION |
| 17 | 6LS01553000 запросить цену → | SPRING,TENSION |
| 18 | 6LS01641000 запросить цену → | PHOTO-INTERRUPTER,GP1A173LCS0F |
| 19 | 6LS01753000 запросить цену → | BELT,TIMING |
| 20 | 6LS01798000 запросить цену → | BEARING,BALL,NMB,PO,11.2MM |
| 21 | 6LS00863000 запросить цену → | LABEL,LIFTER POSITIONING |
| 501 | 6LS01714000 запросить цену → | PIN,PARALLEL,HARD |
| 901 | 6LS01190000 запросить цену → | PAPER FEED UPPER ASSEMBLY |

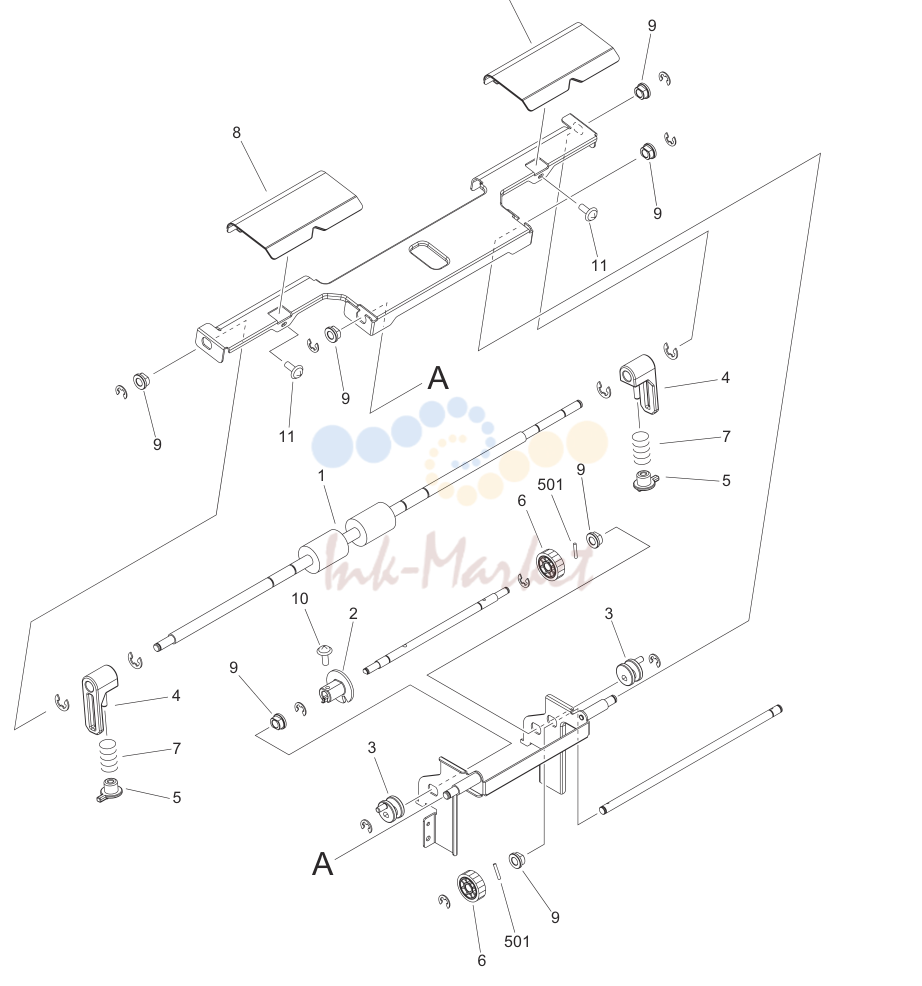

MX-TM10
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS00833000 запросить цену → | ROLLER,ENTRANCE,LOWER |
| 2 | 6LS00854000 запросить цену → | FLAG,ENTRANCE LIFTER SENSOR |
| 3 | 6LS00855000 запросить цену → | CAM,ENTRANCE GUIDE |
| 4 | 6LS00856000 запросить цену → | HOLDER,ENTRANCE GUIDE |
| 5 | 6LS00857000 запросить цену → | SUPPORT,SPRING |
| 6 | 6LS01514000 запросить цену → | GEAR,26T |
| 7 | 6LS01558000 запросить цену → | SPRING,COMPRESSION |
| 8 | 6LS01197000 запросить цену → | ENTRANCE LOWER GUIDE ASSEMBLY |
| 9 | 6LS01294000 запросить цену → | BUSHING,CU |
| 10 | 6LS00238000 запросить цену → | SCREW.W/WASHER,M3X6 |
| 11 | 6LS01656000 запросить цену → | SCREW, RS, M3X6 |
| 501 | 6LS01714000 запросить цену → | PIN,PARALLEL,HARD |
| 901 | 6LS01196000 запросить цену → | ENTRANCE LOWER GUIDE ASSEMBLY |

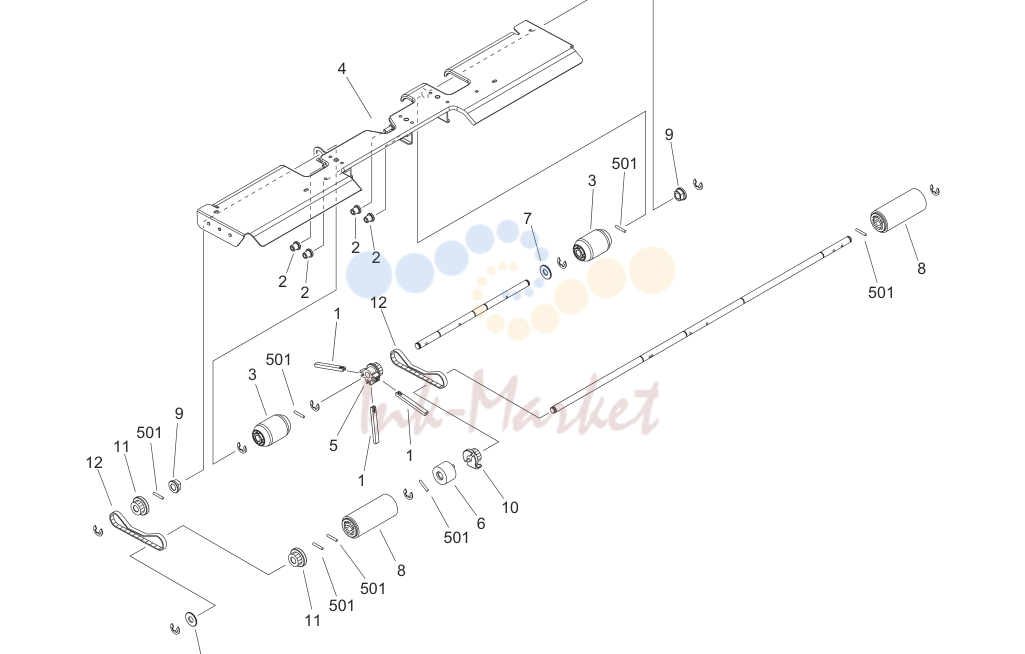

MX-TM10
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS00807000 запросить цену → | PADDLE |
| 2 | 6LS00849000 запросить цену → | ROLLER,DELIVERY PATH IDLER,LW. |
| 3 | 6LS00850000 запросить цену → | ROLLER,PAPER FEED |
| 4 | 6LS01148000 запросить цену → | GUIDE,DELIVERY LOWER PATH |
| 5 | 6LS00859000 запросить цену → | PULLEY,14T |
| 6 | 6LS00864000 запросить цену → | LIMITER,TORQUE |
| 7 | 6LS00941000 запросить цену → | FLANGE,PULLEY |
| 8 | 6LS01124000 запросить цену → | ROLLER,PRESSURE |
| 9 | 6LS01294000 запросить цену → | BUSHING,CU |
| 10 | 6LS01348000 запросить цену → | PULLEY,14T |
| 11 | 6LS01374000 запросить цену → | PULLEY,14T |
| 12 | 6LS01759000 запросить цену → | BELT,TIMING |
| 501 | 6LS01714000 запросить цену → | PIN,PARALLEL,HARD |

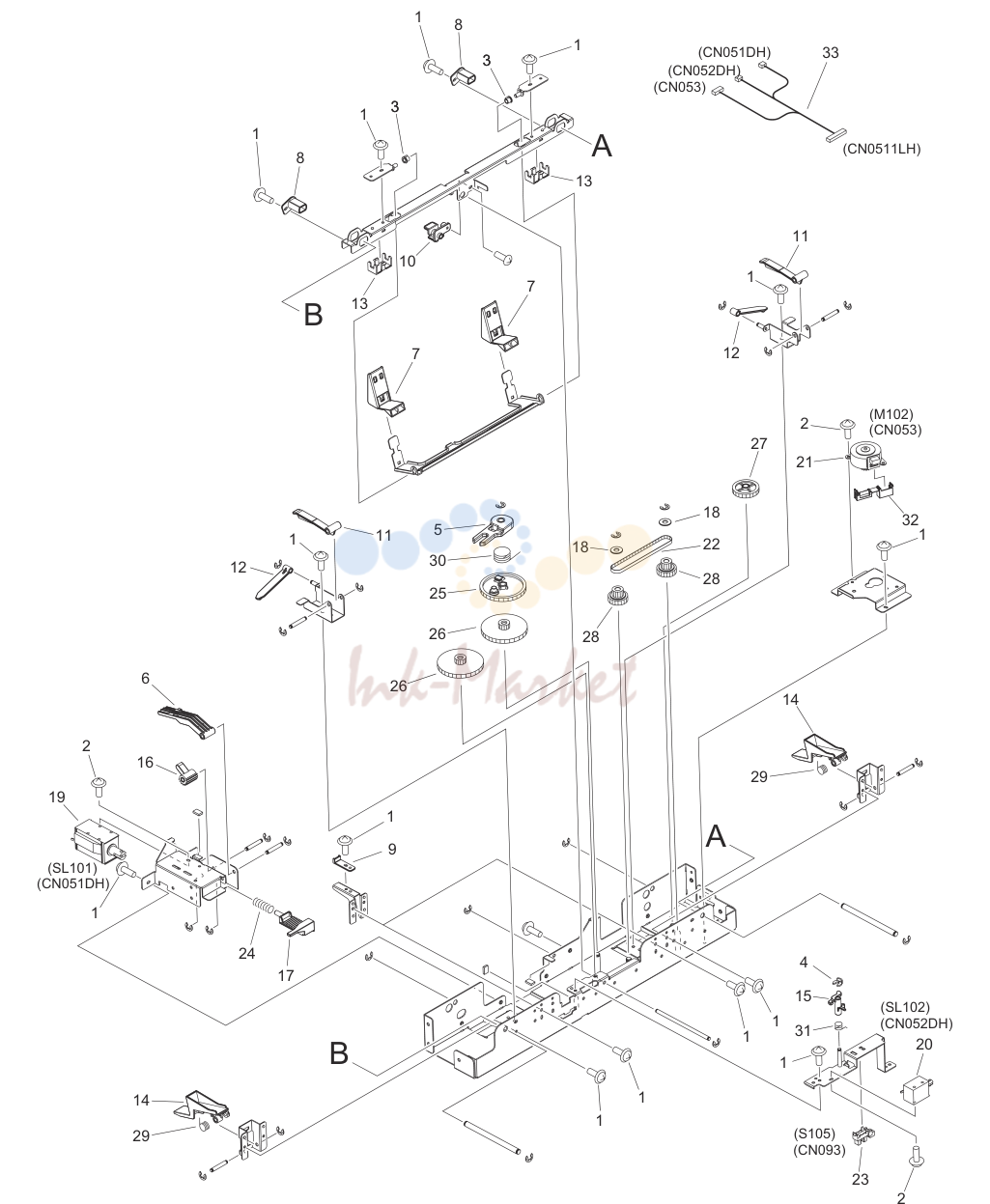

MX-TM10
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS01656000 запросить цену → | SCREW, RS, M3X6 |
| 2 | 6LS00238000 запросить цену → | SCREW.W/WASHER,M3X6 |
| 3 | 6LS00565000 запросить цену → | BUSHING |
| 4 | 6LS00592000 запросить цену → | CLIP3 |
| 5 | 6LS00835000 запросить цену → | SLIDER,LINK |
| 6 | 6LS00836000 запросить цену → | GUIDE,SWING REGISTRATION |
| 7 | 6LS00837000 запросить цену → | COVER,PLATE |
| 8 | 6LS00838000 запросить цену → | BUSHING |
| 9 | 6LS00839000 запросить цену → | PLATE,BACK-UP |
| 10 | 6LS00840000 запросить цену → | BUSHING |
| 11 | 6LS00841000 запросить цену → | LINK,STOPPER,1 |
| 12 | 6LS00842000 запросить цену → | LINK,STOPPER,2 |
| 13 | 6LS00843000 запросить цену → | COVER,SLIDER |
| 14 | 6LS00844000 запросить цену → | STOPPER,2 |
| 15 | 6LS00846000 запросить цену → | LEVER,PADDLE CLUTCH |
| 16 | 6LS00847000 запросить цену → | LINK,SWING |
| 17 | 6LS00848000 запросить цену → | GUIDE,SWING REGISTRATION |
| 18 | 6LS00941000 запросить цену → | FLANGE,PULLEY |
| 19 | 6LS01096000 запросить цену → | SOLENOID |
| 20 | 6LS01097000 запросить цену → | SOLENOID |
| 21 | 6LS01108000 запросить цену → | MOTOR,DC STEPPING |
| 22 | 6LS01768000 запросить цену → | BELT,TIMING |
| 23 | 6LS01641000 запросить цену → | PHOTO-INTERRUPTER,GP1A173LCS0F |
| 24 | 6LS01557000 запросить цену → | SPRING,COMPRESSION |
| 25 | 6LS01494000 запросить цену → | GEAR,64T |
| 26 | 6LS01495000 запросить цену → | GEAR,64T/14T |
| 27 | 6LS01496000 запросить цену → | GEAR,36T |
| 28 | 6LS01499000 запросить цену → | GEAR,26T/PULLEY,14T |
| 29 | 6LS01554000 запросить цену → | SPRING,TORSION |
| 30 | 6LS01555000 запросить цену → | SPRING,TORSION |
| 31 | 6LS01556000 запросить цену → | SPRING,TORSION |
| 32 | 6LS00890000 запросить цену → | COVER,MOTOR CONNECTOR |
| 33 | 6LS01201000 запросить цену → | CABLE,RELEASE MOTOR |
| 901 | 6LS01193000 запросить цену → | REGISTRATION ASSEMBLY |

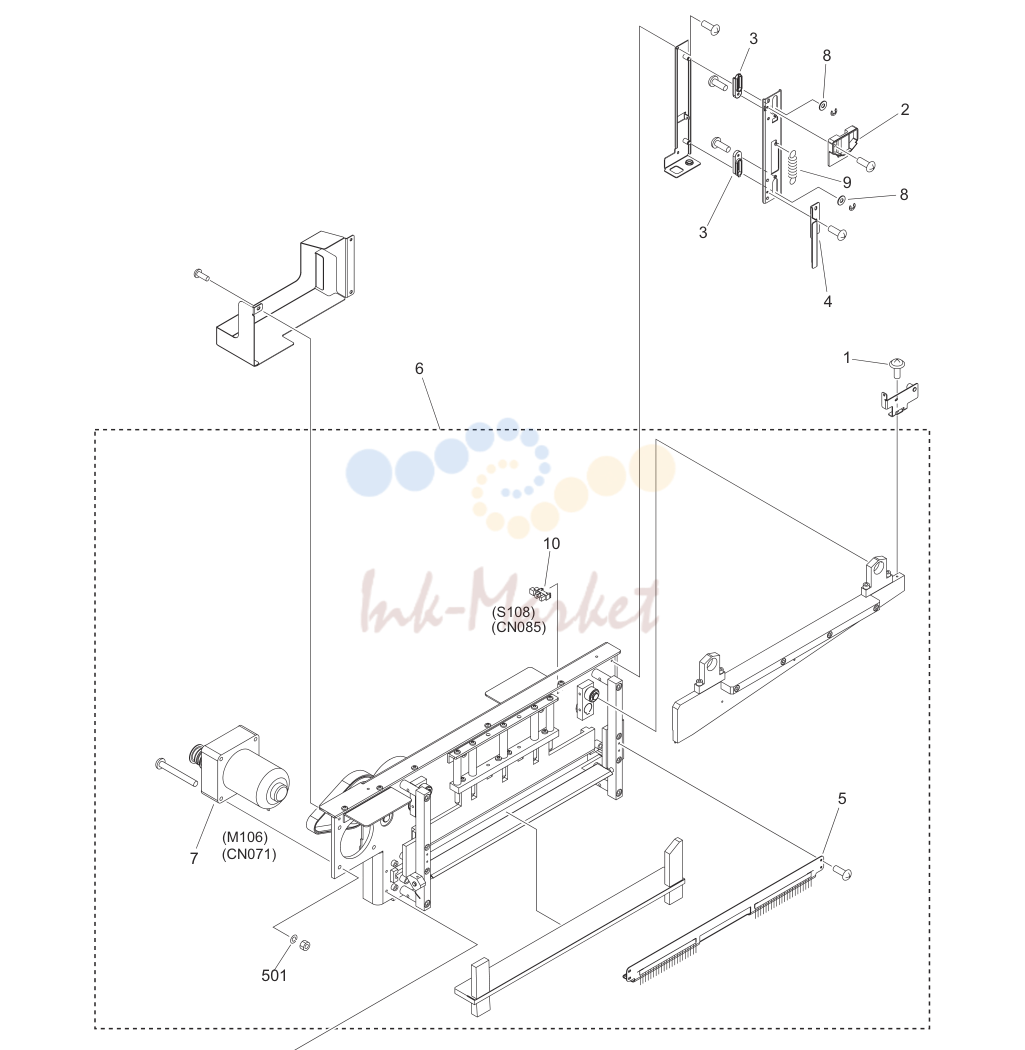

MX-TM10
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS00238000 запросить цену → | SCREW.W/WASHER,M3X6 |
| 2 | 6LS00860000 запросить цену → | CAM,DUST LOCK |
| 3 | 6LS00861000 запросить цену → | SLIDER,DUST LOCK |
| 4 | 6LS00862000 запросить цену → | PLATE,DUST LOCK |
| 5 | 6LS01149000 запросить цену → | ELIMINATOR,STATIC CHARGE |
| 6 | 6LS00527000 запросить цену → | MAIN CUTTER ASSEMBLY |
| 7 | 6LS01098000 запросить цену → | MOTOR,DC |
| 8 | 6LS00941000 запросить цену → | FLANGE,PULLEY |
| 9 | 6LS01559000 запросить цену → | SPRING,TENSION |
| 10 | 6LS01639000 запросить цену → | IC,PHOTO-INTERRUPTER,LG248NL1A |
| 501 | 6LS01694000 запросить цену → | WASHER,SPRING |
| 901 | 6LS01191000 запросить цену → | CUTTER ASSEMBLY |

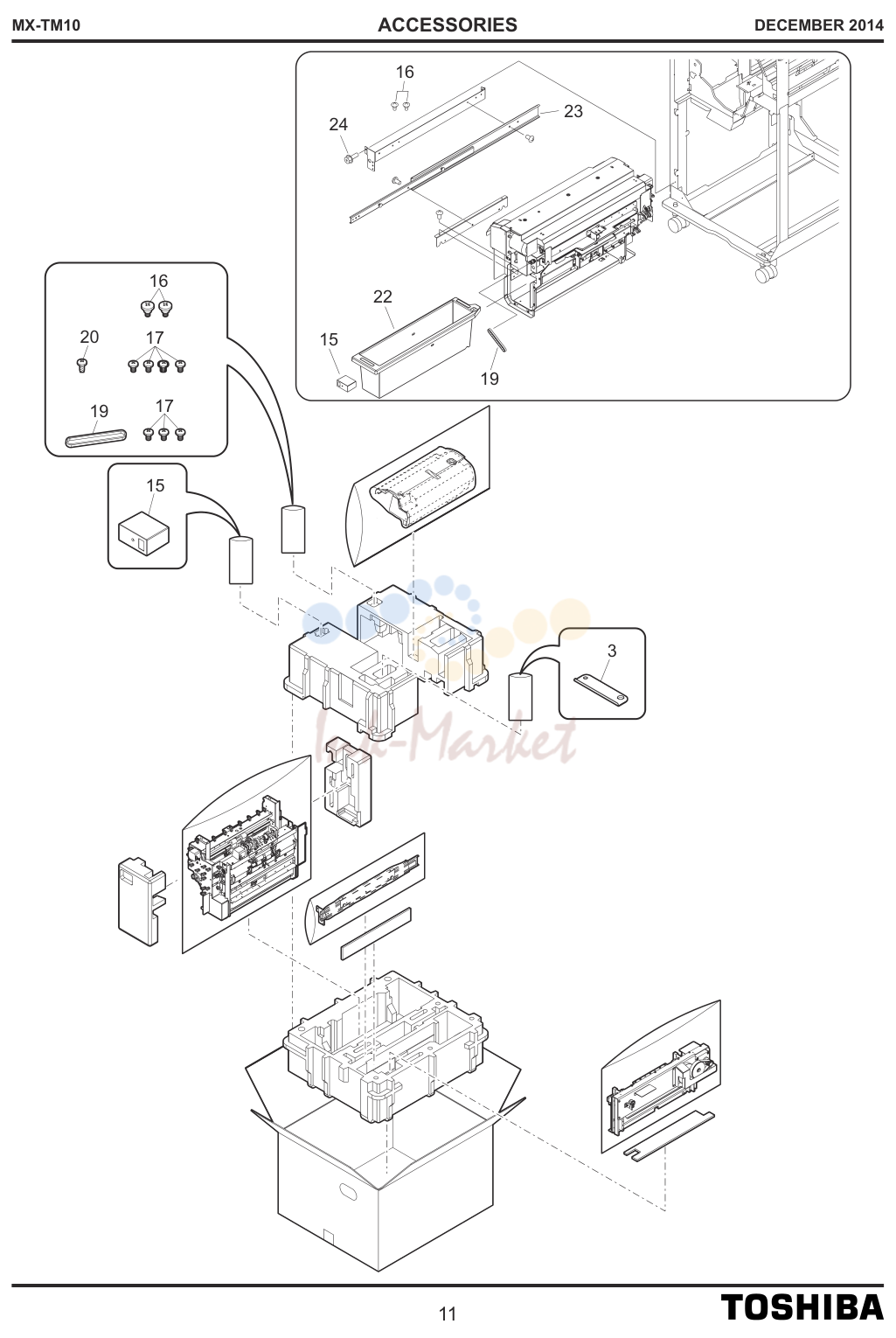

MX-TM10
| № | Артикул | Наименование |
|---|---|---|
| 3 | 6LS00866000 запросить цену → | PLATE,JAM CLEARING BELT |
| 15 | 6LS00865000 запросить цену → | BLOCK,DUST BOX PUSH |
| 16 | 6LS01398000 запросить цену → | SCREW,STEP |
| 17 | 6LS01673000 запросить цену → | SCREW |
| 19 | 6LS01770000 запросить цену → | BELT,TIMING |
| 20 | 6LS01683000 запросить цену → | SCREW04T080WAVE-W |
| 22 | 6LS00454000 запросить цену → | BOX,DUST |
| 23 | 6LS00804000 запросить цену → | SLIDE RAIL RIGHT |
| 24 | 6LS01654000 запросить цену → | SCREW,RS,M4X8 |
