Toshiba Mx SL10N Status Indicator — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

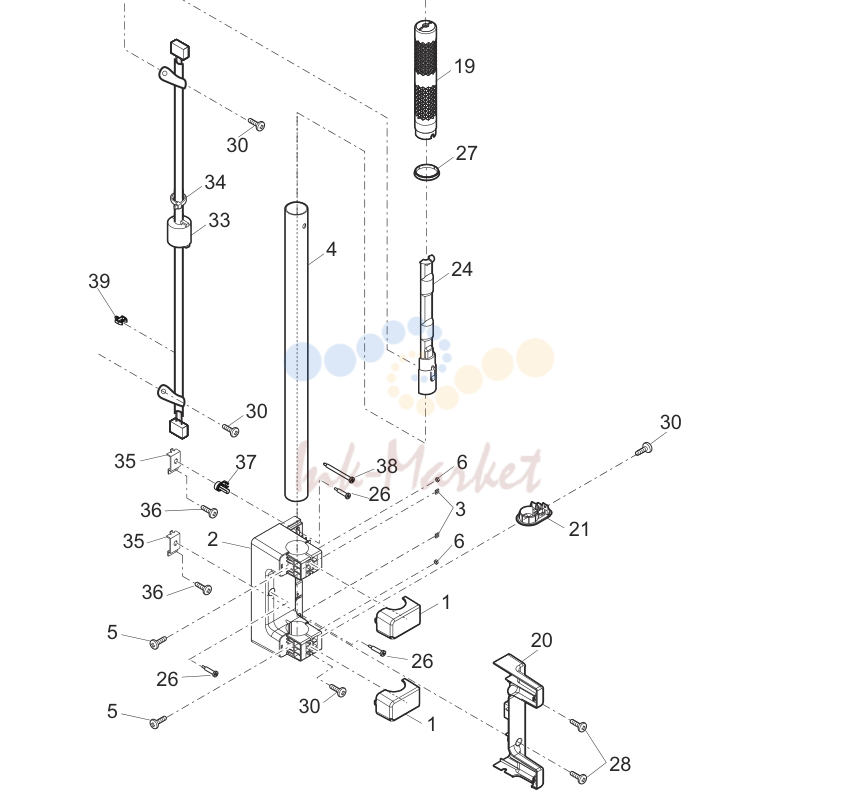

MX-SL10N

MX-SL10N

№АртикулНаименование
16LS03427000 запросить цену →Bracket cover
26LS03443000 запросить цену →Prop fixing bracket
36LS04379000 запросить цену →M4 plate nut
46LS05753000 запросить цену →Information lamp prop
56LS06183000 запросить цену →Screw
66LS06236000 запросить цену →Nut
176LS03112000 запросить цену →Information lamp PWB
186LS03318000 запросить цену →Information lamp harness
196LS03440000 запросить цену →Light cover
206LS03441000 запросить цену →Bracket side cover
216LS03442000 запросить цену →Edge cover
236LS03718000 запросить цену →PWB holder F
246LS03719000 запросить цену →PWB holder R
266LS04371000 запросить цену →Step screw
276LS05762000 запросить цену →Ring
286LS06184000 запросить цену →Screw
296LA58793200 запросить цену →Screw M3X8
306LA58793700 запросить цену →SCREW M4X10
326LA58794800 запросить цену →SCREW M4X16
336LS10350000 запросить цену →FERRITE CORE(UF-90)
346LS03473000 запросить цену →Band
356LS03961000 запросить цену →Rear cabinet fixing plate
366LA58794400 запросить цену →Screw M3X6
376LS05967000 запросить цену →Spacer A
386LS04369000 запросить цену →Step screw
396LS03626000 запросить цену →Clamp
