Toshiba Mx RB1617 Relay Unit — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

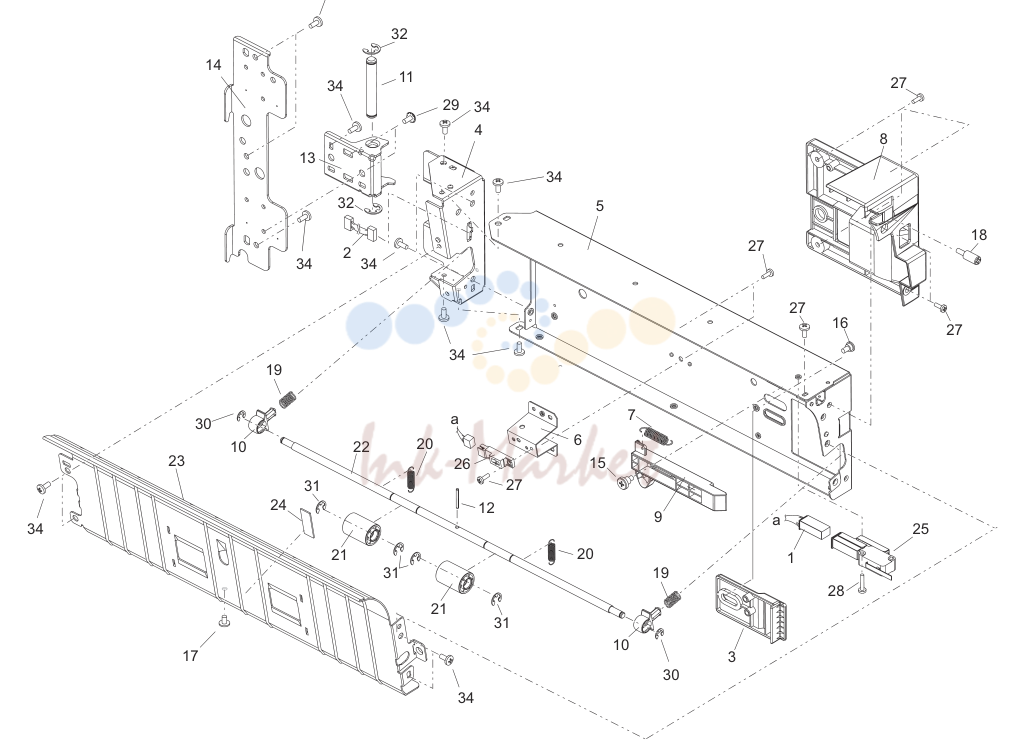

MX-RB16/17

MX-RB16/17

№АртикулНаименование
16LS03314000 запросить цену →LCT Delivery sensor harness
26LS03315000 запросить цену →LCT delivery interface sensor harness
36LS03461000 запросить цену →Body transport open/close handle
46LS03592000 запросить цену →Body transport frameR
56LS04087000 запросить цену →Body transport reinforce plate
66LS04088000 запросить цену →Body transport sub fixing plate
76LS04724000 запросить цену →Body transport lock pawl
86LS05481000 запросить цену →Body transport PG cover
96LS05986000 запросить цену →Body transport lock pawl
106LS03671000 запросить цену →Follower roller shaft holder
116LS03748000 запросить цену →Fulcrum pin
126LS03749000 запросить цену →Spring pin
136LS03978000 запросить цену →Hinge base
146LS04239000 запросить цену →MF UN support stay
156LS04288000 запросить цену →Step screw
166LS04289000 запросить цену →Screw
176LS04304000 запросить цену →Screw
186LS04370000 запросить цену →Tandem support step screw
196LS04580000 запросить цену →Holder spring
206LS04708000 запросить цену →LCC trans spring
216LS05036000 запросить цену →Transport follower roller
226LS05254000 запросить цену →LCC trans follwer shaft
236LS05545000 запросить цену →LCC trans guide
246LS05946000 запросить цену →LCC sound proof sheet
256LS06043000 запросить цену →Micro switch
266LS06164000 запросить цену →Sensor
276LA58794500 запросить цену →Screw M3X8
286LS06222000 запросить цену →Screw
296LS06234000 запросить цену →Screw
306LS06242000 запросить цену →E ring
316LA58926000 запросить цену →E-ring
326LA58928000 запросить цену →E-ring
346LA58794800 запросить цену →SCREW M4X16

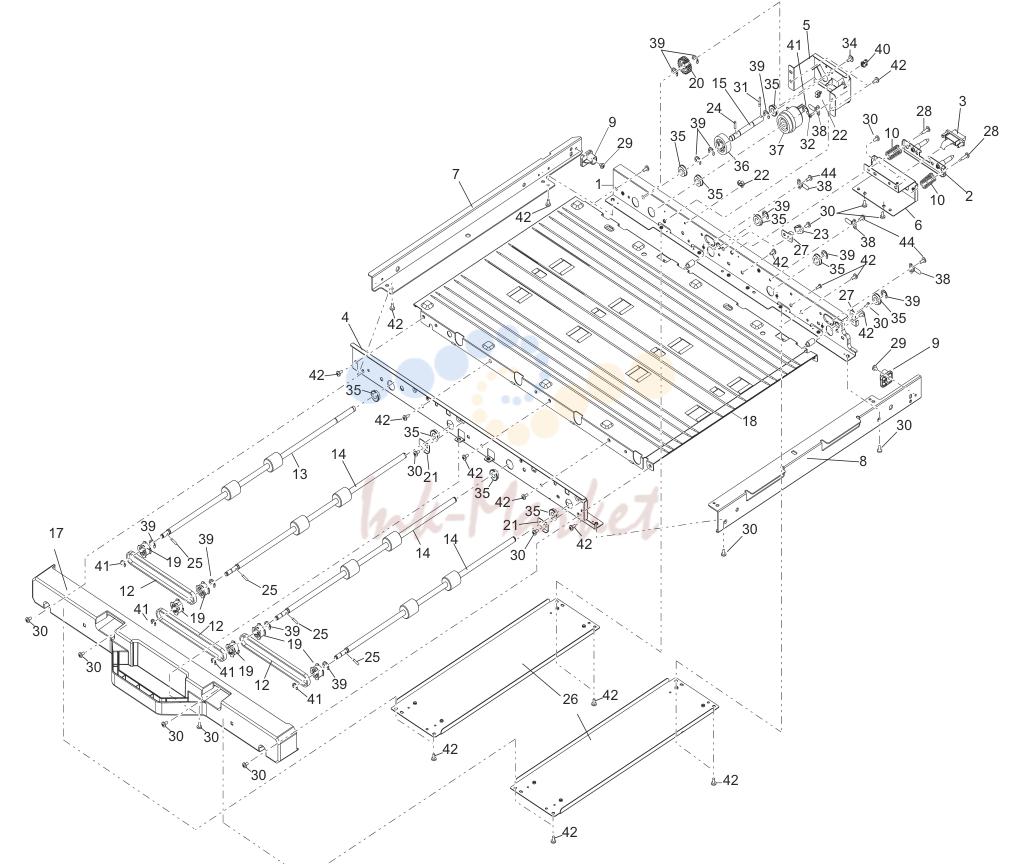

MX-RB16/17

MX-RB16/17

№АртикулНаименование
16LS02959000 запросить цену →Horizontal transport frameR AS
26LS03081000 запросить цену →Drawer fixing plate AS
36LS03312000 запросить цену →LCT Horizontal drower harness
46LS03593000 запросить цену →Horizontal transport frameF
56LS03594000 запросить цену →Horizontal transport drive frame
66LS04089000 запросить цену →Horizontal transport drawer joint plate
76LS04157000 запросить цену →Horizontal transport rail L
86LS04158000 запросить цену →Horizontal transport rail R
96LS04193000 запросить цену →Horizontal transport stopper
106LS04597000 запросить цену →Horizontal transport drawer SP
126LS04776000 запросить цену →Belt 60S3M342
136LS05089000 запросить цену →Horizontal transport roller
146LS05090000 запросить цену →Horizontal transport roller2
156LS05308000 запросить цену →Horizontal transport plate joint shaft
176LS05482000 запросить цену →Horizontal transport front cover
186LS05568000 запросить цену →Horizontal transport PG lower
196LS01829000 запросить цену →Pulley(20P(S3M))
206LS02960000 запросить цену →DV idle gear 24T
216LS03080000 запросить цену →Interface open/close fulcrum plate
226LS03603000 запросить цену →Mini clamp
236LS03618000 запросить цену →N5 cable clamp
246LS03734000 запросить цену →SP pin
256LS03736000 запросить цену →SP Pin(2x8)
266LS04067000 запросить цену →Vertical transport unit fixing plate
286LS04278000 запросить цену →Screw
296LS04301000 запросить цену →Screw
306LS04305000 запросить цену →Screw
316LS04334000 запросить цену →Drive joint stopper screw
326LS04357000 запросить цену →Screw
346LS04374000 запросить цену →Screw
356LS04830000 запросить цену →Ball bearing
366LS04894000 запросить цену →Transport drive gear
376LS05341000 запросить цену →Transport clutch
386LS06029000 запросить цену →IF pass earth
396LA58928000 запросить цену →E-ring
406LS01806000 запросить цену →Edge saddle
416LA58926000 запросить цену →E-ring
426LA58794800 запросить цену →SCREW M4X16
446LA58794500 запросить цену →Screw M3X8

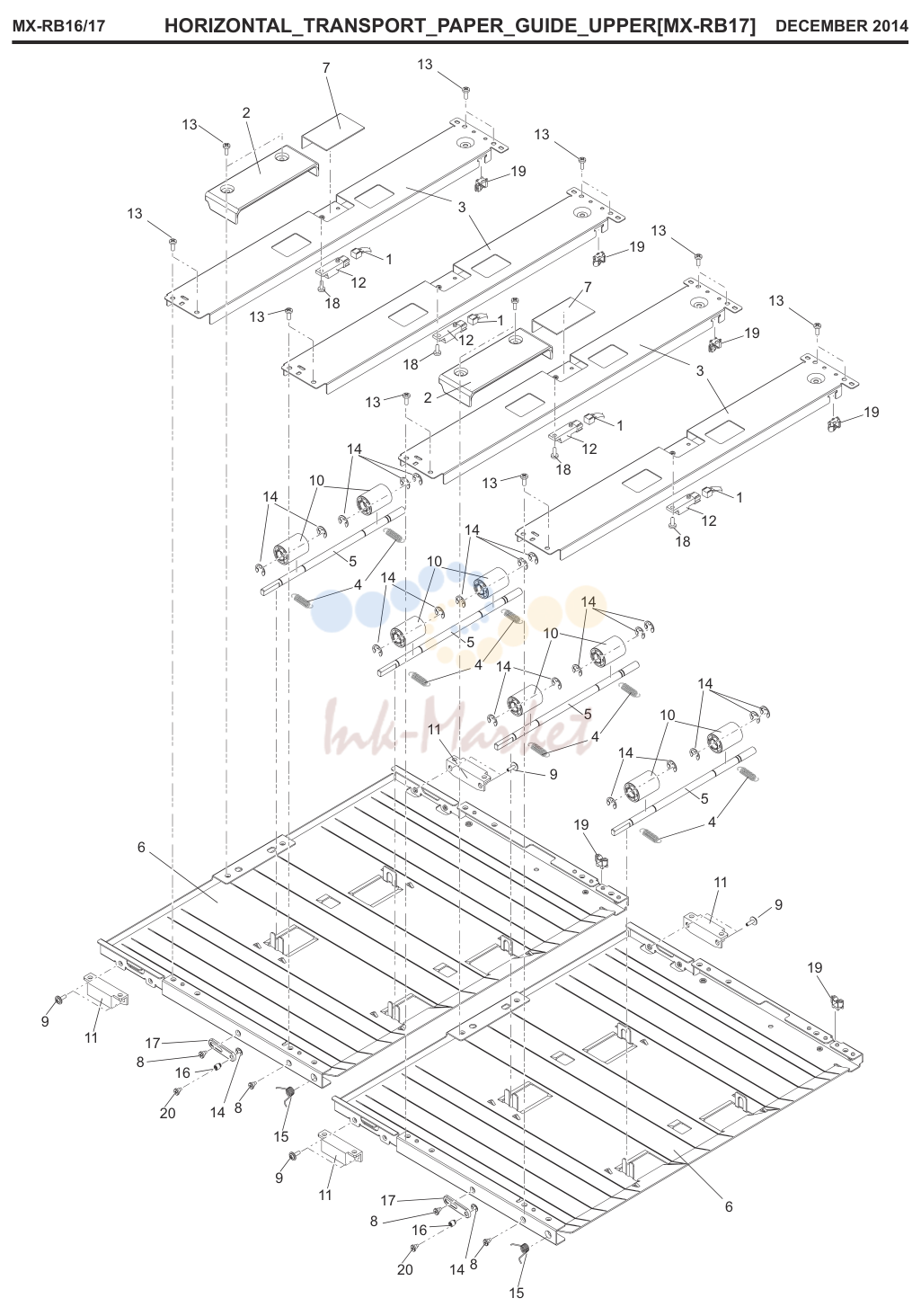

MX-RB16/17

MX-RB16/17

№АртикулНаименование
16LS03313000 запросить цену →LCT Horizontal sensor harnessLCT
26LS03462000 запросить цену →Horizontal transport open/close handle
36LS04090000 запросить цену →Horizontal transport sensor fixing plate
46LS04723000 запросить цену →Horizontal transport sub SP
56LS05309000 запросить цену →Horizontal transport sub shaft
66LS05567000 запросить цену →Horizontal transport PG upper
76LS05902000 запросить цену →Edge protect sheet
86LS04288000 запросить цену →Step screw
96LA58852000 запросить цену →Screw
106LS05036000 запросить цену →Transport follower roller
116LS05664000 запросить цену →Magnet cautch
126LS06164000 запросить цену →Sensor
136LA58794500 запросить цену →Screw M3X8
146LA58926000 запросить цену →E-ring
156LS04649000 запросить цену →Horizontal transport open/close SP
166LS05310000 запросить цену →Open/close regulate shaft
176LS04182000 запросить цену →Open/close left PG stopper
186LS04357000 запросить цену →Screw
196LS01806000 запросить цену →Edge saddle
206LA58851000 запросить цену →Screw

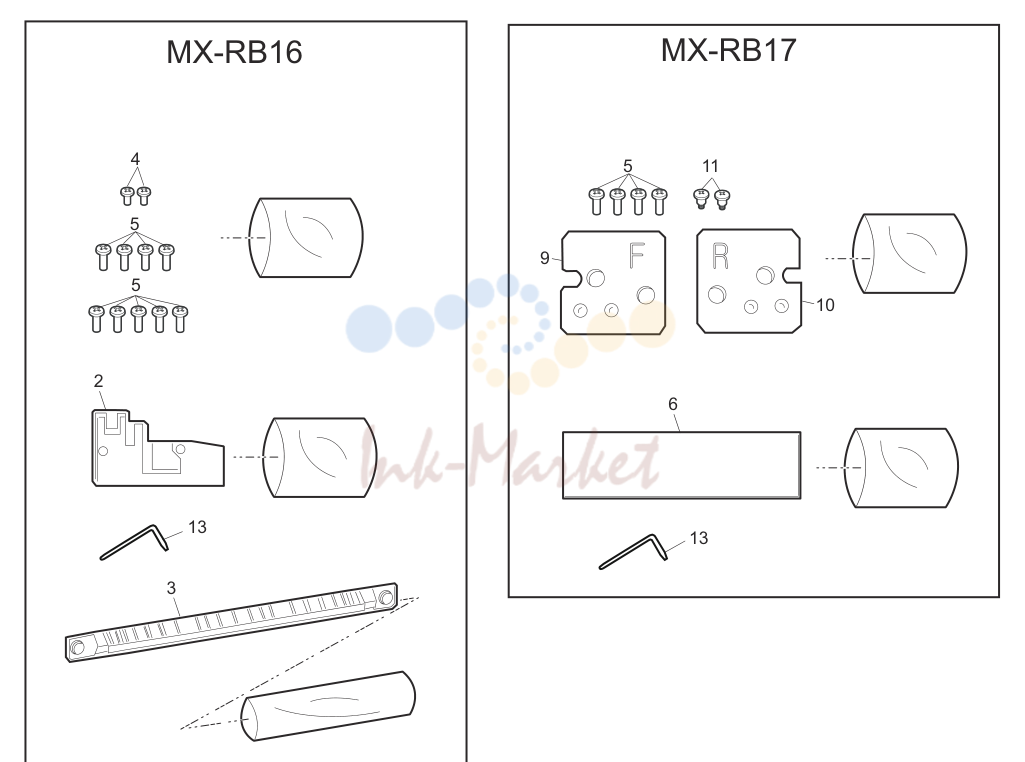

MX-RB16/17

MX-RB16/17

№АртикулНаименование
16LS03595000 запросить цену →Body transport frameF
26LS05643000 запросить цену →lock pawl guide
36LS03354000 запросить цену →LCC cabinet lower
46LA58793700 запросить цену →SCREW M4X10
56LA58794800 запросить цену →SCREW M4X16
66LS06140000 запросить цену →Horizontal transport jam processing label
96LS04037000 запросить цену →Height adjust fixing plate F
106LS04038000 запросить цену →Height adjust fixing plate R
116LS04343000 запросить цену →Step screw
136LS06152000 запросить цену →L type Driver
