Toshiba Mx MFX1 Multi Bypass Tray — каталог запчастей со схемами

Toshiba Mx MFX1 Multi Bypass Tray — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

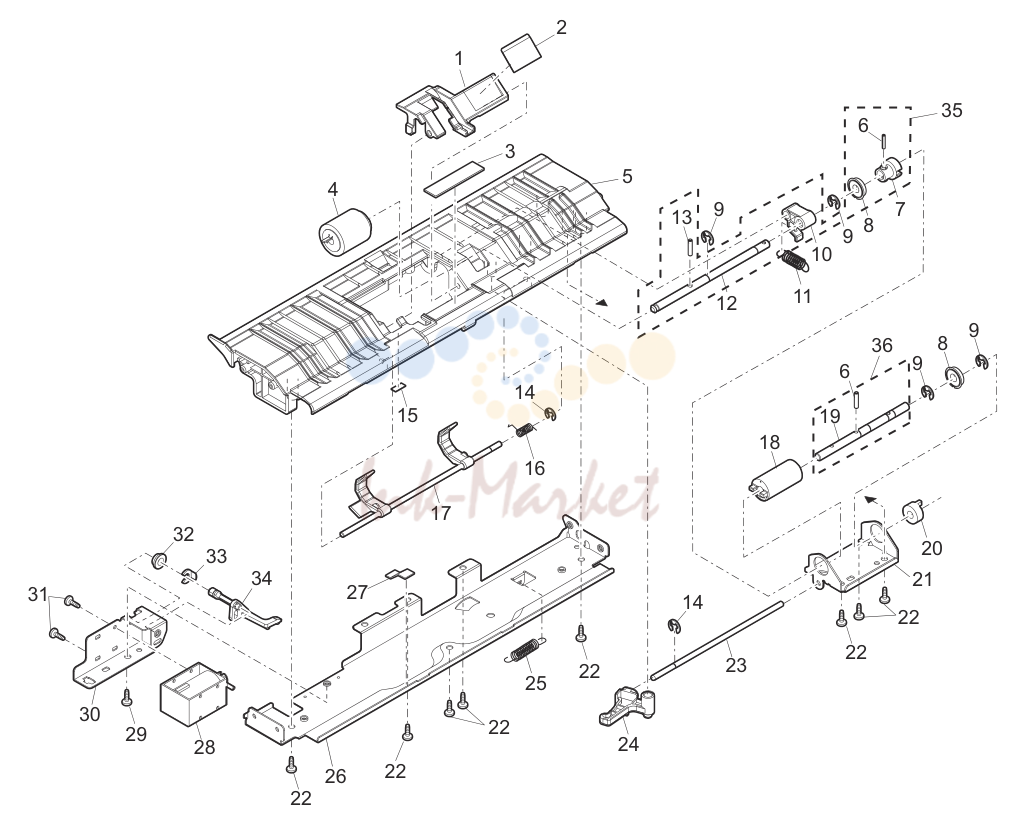

MX-MFX1

№	Артикул	Наименование
1	6LS05454000 запросить цену →	MF roller cover
2	6LS05928000 запросить цену →	RSPF front manipulate sheet
3	6LS05944000 запросить цену →	Pick up pad
4	6LS05049000 запросить цену →	PF separate roller
5	6LS05618000 запросить цену →	MF lower PG
6	6LS03739000 запросить цену →	SP pin
7	6LS04856000 запросить цену →	Separate coupling
8	6LS01805000 запросить цену →	Boll bearing
9	6LA58926000 запросить цену →	E-ring
10	6LS03698000 запросить цену →	Separator fulcrum holder
11	6LS04579000 запросить цену →	Separator pressure spring
12	6LS05251000 запросить цену →	MF separate rolelr shaft
13	6LS03740000 запросить цену →	SP pin
14	6LS06241000 запросить цену →	E ring
15	6LS05709000 запросить цену →	PG lower cushion
16	6LS04634000 запросить цену →	MF stopper spring
17	6LS04189000 запросить цену →	Stopper
18	6LS05346000 запросить цену →	Paper feed torque limiter
19	6LS05252000 запросить цену →	Separate drive shaft
20	6LS04859000 запросить цену →	One way coupling
21	6LS03977000 запросить цену →	Bearing fixing plate
22	6LA58793700 запросить цену →	SCREW M4X10
23	6LS05253000 запросить цену →	Pressure release shaft
24	6LS04493000 запросить цену →	Pressure release lever
25	6LS04659000 запросить цену →	Pressure release spring
26	6LS03975000 запросить цену →	MF lower paper guide reinforce plate
27	6LS05711000 запросить цену →	Stopper soundproof cushion
28	6LS06101000 запросить цену →	Paper lock solenoid
29	6LS06226000 запросить цену →	Screw
30	6LS03976000 запросить цену →	Lock SOL fixing plate
31	6LA58792100 запросить цену →	Screw
32	6LS04798000 запросить цену →	Bearing
33	6LS10187000 запросить цену →	STOPPER
34	6LS04431000 запросить цену →	SOL arm
35	6LS01837000 запросить цену →	MF separate rolelr shaft unit
36	6LS01838000 запросить цену →	Separate drive shaft unit

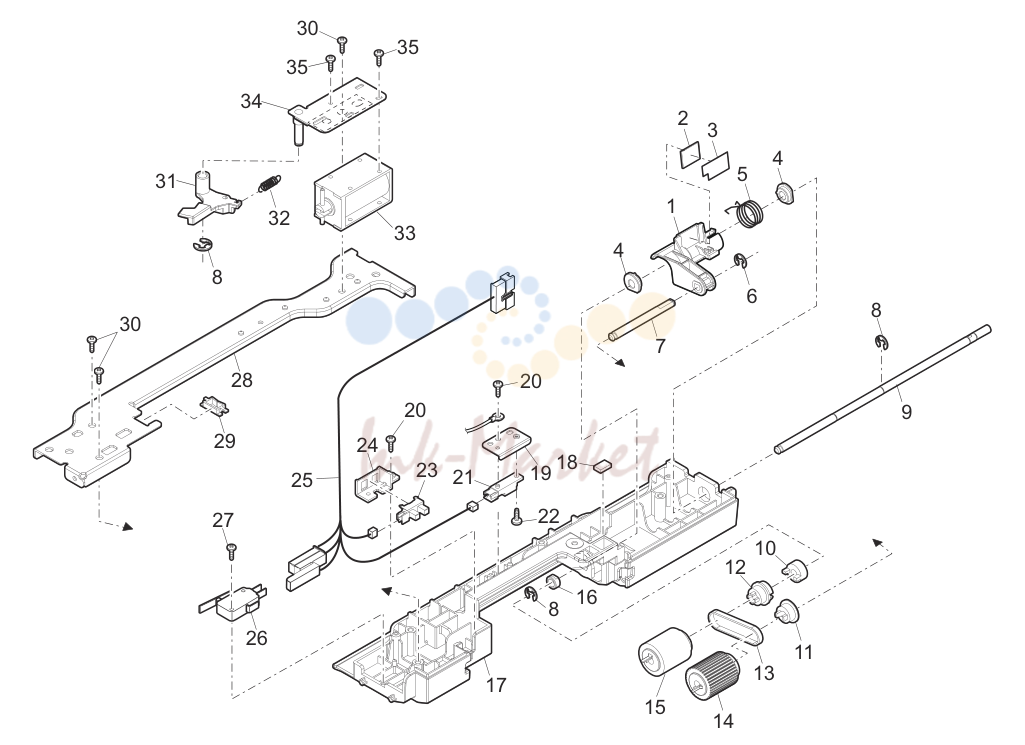

MX-MFX1

№	Артикул	Наименование
1	6LS04430000 запросить цену →	MF pick up arm
2	6LS05937000 запросить цену →	Pick up sound proof sheet
3	6LS05938000 запросить цену →	Pick up sheet
4	6LS04780000 запросить цену →	Bearing
5	6LS04633000 запросить цену →	MF pick up arm spring
6	6LS06242000 запросить цену →	E ring
7	6LS05113000 запросить цену →	MF pick up roller shaft
8	6LA58926000 запросить цену →	E-ring
9	6LS05250000 запросить цену →	MF PF roller shaft
10	6LS04859000 запросить цену →	One way coupling
11	6LS05003000 запросить цену →	Pick up roller pulley
12	6LS05005000 запросить цену →	MF drive pulley
13	6LS04734000 запросить цену →	MF pick up belt
14	6LS05051000 запросить цену →	Pick up roller
15	6LS05049000 запросить цену →	PF separate roller
16	6LS04795000 запросить цену →	Bearing
17	6LS05617000 запросить цену →	MF upper base guide
18	6LS05708000 запросить цену →	Pick up sound proof sheet
19	6LS03974000 запросить цену →	Sensor fixing plate
20	6LA58793200 запросить цену →	Screw M3X8
21	6LS06164000 запросить цену →	Sensor
22	6LA58794500 запросить цену →	Screw M3X8
23	6LS06160000 запросить цену →	Sensor
24	6LS04102000 запросить цену →	Multi sensor fixing plate
25	6LS03171000 запросить цену →	Multi upper UN harness
26	6LS06044000 запросить цену →	Door Switch
27	6LS06207000 запросить цену →	Screw
28	6LS03973000 запросить цену →	MF upper guide reinforce plate
29	6LS03614000 запросить цену →	Edge wire saddle
30	6LA58793700 запросить цену →	SCREW M4X10
31	6LS04411000 запросить цену →	MF pick up solenoid arm
32	6LS04707000 запросить цену →	Pick up SOL spring
33	6LS06100000 запросить цену →	MF pick up solenoid
34	6LS03062000 запросить цену →	Pick up SOL fixing plate
35	6LA58792100 запросить цену →	Screw

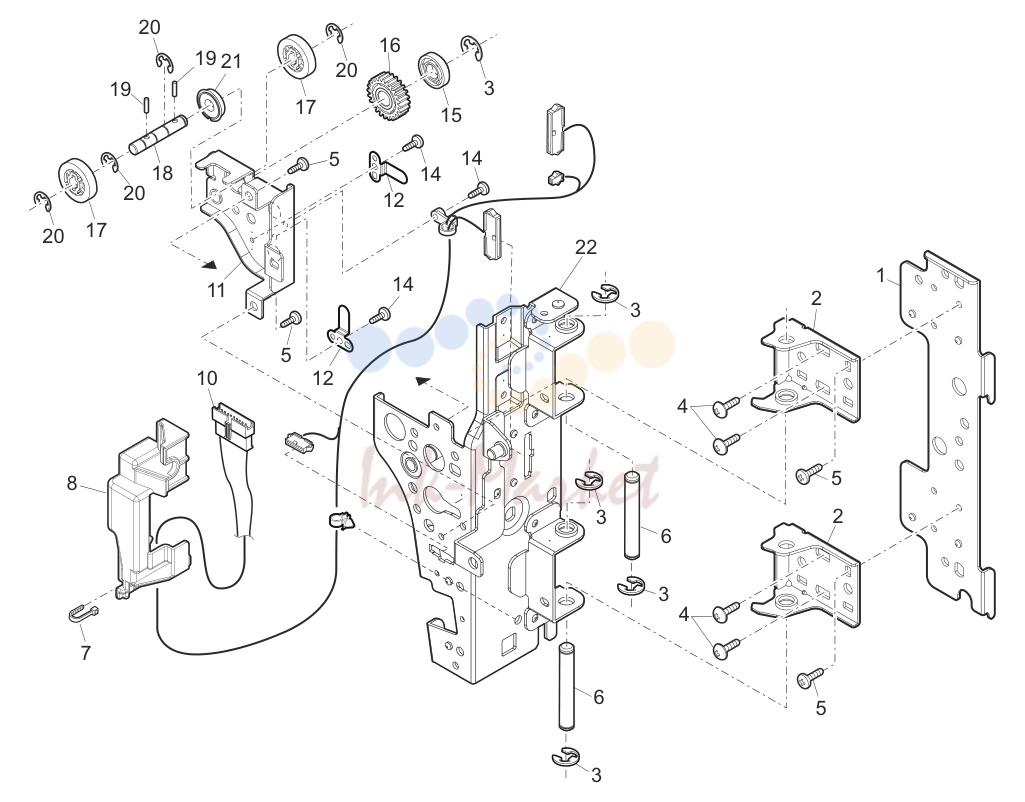

MX-MFX1

№	Артикул	Наименование
1	6LS04239000 запросить цену →	MF UN support stay
2	6LS03978000 запросить цену →	Hinge base
3	6LA58928000 запросить цену →	E-ring
4	6LS06234000 запросить цену →	Screw
5	6LA58794800 запросить цену →	SCREW M4X16
6	6LS03748000 запросить цену →	Fulcrum pin
7	6LS03473000 запросить цену →	Band
8	6LS05455000 запросить цену →	Connector cover
10	6LS03170000 запросить цену →	Multi main harness
11	6LS02952000 запросить цену →	MF drive frame
12	6LS06029000 запросить цену →	IF pass earth
14	6LA58794500 запросить цену →	Screw M3X8
15	6LS05364000 запросить цену →	MF collar
16	6LS04970000 запросить цену →	MF gear 22T
17	6LS04898000 запросить цену →	MF joint gear 20T
18	6LS05249000 запросить цену →	MF drive shaft
19	6LS03731000 запросить цену →	Pin
20	6LA58926000 запросить цену →	E-ring
21	6LS01805000 запросить цену →	Boll bearing
22	6LS02950000 запросить цену →	MF frame R

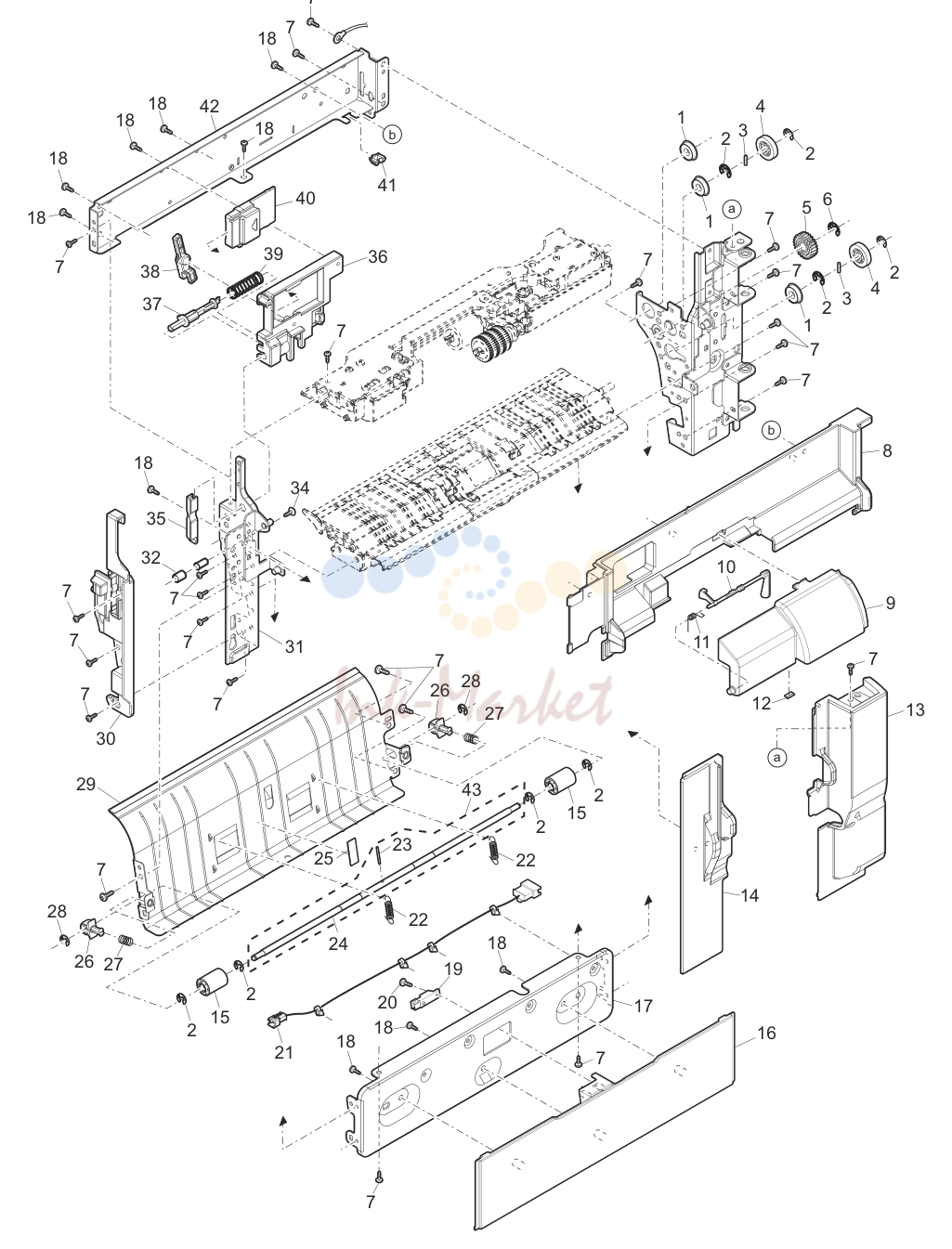

MX-MFX1

№	Артикул	Наименование
1	6LS01805000 запросить цену →	Boll bearing
2	6LA58926000 запросить цену →	E-ring
3	6LS03731000 запросить цену →	Pin
4	6LS04898000 запросить цену →	MF joint gear 20T
5	6LS04970000 запросить цену →	MF gear 22T
6	6LA58928000 запросить цену →	E-ring
7	6LA58794800 запросить цену →	SCREW M4X16
8	6LS03375000 запросить цену →	MF cabinet upper
9	6LS05377000 запросить цену →	MF pick up cover
10	6LS04467000 запросить цену →	MF paper existence sensor actuator
11	6LS04608000 запросить цену →	MF paper existence sensor actuator spring
12	6LS05709000 запросить цену →	PG lower cushion
13	6LS03379000 запросить цену →	Tray rear cabinet
14	6LS03378000 запросить цену →	MF cabinet front
15	6LS05036000 запросить цену →	Transport follower roller
16	6LS03374000 запросить цену →	MF cabinet lower
17	6LS04240000 запросить цену →	MF UN lower stay
18	6LA58793700 запросить цену →	SCREW M4X10
19	6LS06164000 запросить цену →	Sensor
20	6LA58793200 запросить цену →	Screw M3X8
21	6LS03172000 запросить цену →	Multi gate sol harness
22	6LS04708000 запросить цену →	LCC trans spring
23	6LS03749000 запросить цену →	Spring pin
24	6LS05254000 запросить цену →	LCC trans follwer shaft
25	6LS05946000 запросить цену →	LCC sound proof sheet
26	6LS03671000 запросить цену →	Follower roller shaft holder
27	6LS04580000 запросить цену →	Holder spring
28	6LS06242000 запросить цену →	E ring
29	6LS05545000 запросить цену →	LCC trans guide
30	6LS05453000 запросить цену →	F frame cover
31	6LS02951000 запросить цену →	MF frame F
32	6LS03476000 запросить цену →	Position bose
34	6LA58792700 запросить цену →	Screw M3X6
35	6LS05984000 запросить цену →	Lock pawl
36	6LS05619000 запросить цену →	Lock arm guide
37	6LS04432000 запросить цену →	Open & shut lock arm
38	6LS04433000 запросить цену →	Open & shut link arm
39	6LS04581000 запросить цену →	Lock release spring
40	6LS04492000 запросить цену →	MF release lever
41	6LS01806000 запросить цену →	Edge saddle
42	6LS04241000 запросить цену →	MF UN upper stay
43	6LS01839000 запросить цену →	LCC trans follwer shaft unit

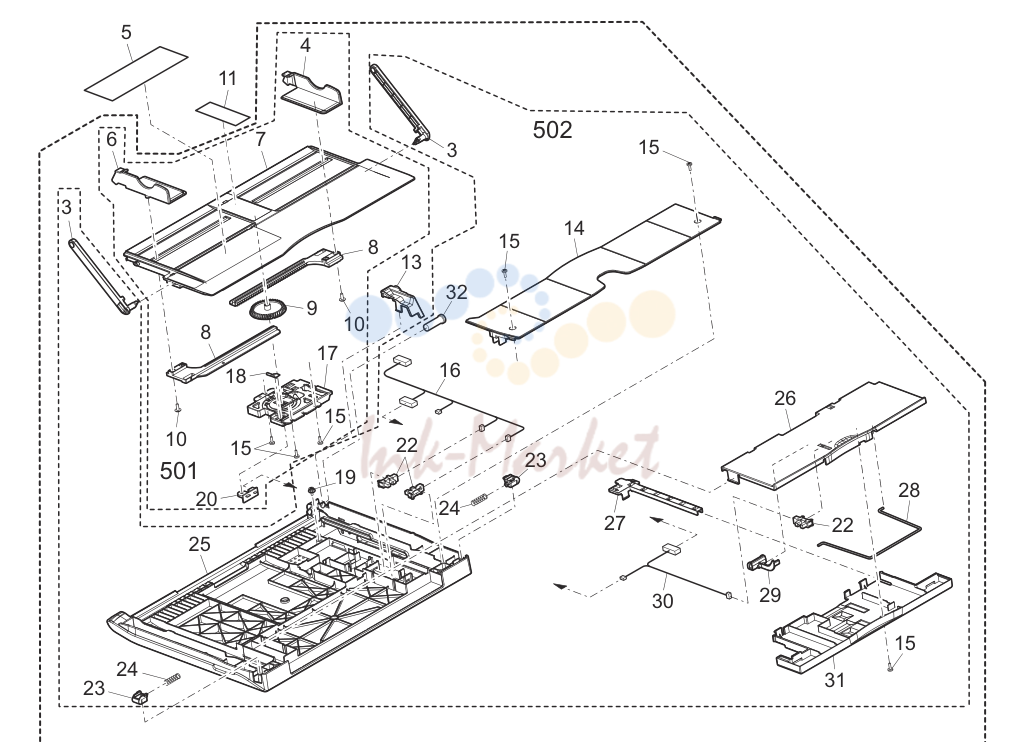

MX-MFX1

№	Артикул	Наименование
3	6LS04410000 запросить цену →	MF tray arm
4	6LS05574000 запросить цену →	MF width guide R
5	6LS06110000 запросить цену →	MF size label
6	6LS05573000 запросить цену →	MF width guide F
7	6LS04166000 запросить цену →	MF tray upper
8	6LS04982000 запросить цену →	MF width detect rack
9	6LS04980000 запросить цену →	MF width detect pinion gear
10	6LS06216000 запросить цену →	Screw
11	6LS06124000 запросить цену →	MF paper direction label
13	6LS05378000 запросить цену →	MF harness cover
14	6LS05375000 запросить цену →	MF tray upper inner cover
15	6LA58793200 запросить цену →	Screw M3X8
16	6LS03173000 запросить цену →	MF tray IF harness
17	6LS04109000 запросить цену →	MF width detect fixing plate
18	6LS04654000 запросить цену →	MF width detect plate spring
19	6LS04352000 запросить цену →	Pinion gear screw CGR
20	6LS03086000 запросить цену →	Volume PWB
22	6LS06160000 запросить цену →	Sensor
23	6LS04514000 запросить цену →	ADU open/close door lock
24	6LS04590000 запросить цену →	Open/close lock spring
25	6LS04167000 запросить цену →	MF tray lower
26	6LS04168000 запросить цену →	MF tray
27	6LS03648000 запросить цену →	MF harness holder
28	6LS05644000 запросить цену →	MF support guide
29	6LS04466000 запросить цену →	MF paper detect actuator
30	6LS03226000 запросить цену →	MF tray harness
31	6LS04169000 запросить цену →	MF tray
32	6LS05114000 запросить цену →	MF tray fixing shaft
501	6LS01835000 запросить цену →	Joint slide UN
502	6LS01836000 запросить цену →	MF slide UN

MX-MFX1

№	Артикул	Наименование
1	6LS03357000 запросить цену →	Right cabinet lower
5	6LS03377000 запросить цену →	MF cabinet
7	6LS03991000 запросить цену →	Stopper fix plate
8	6LA58926000 запросить цену →	E-ring
9	6LS05096000 запросить цену →	T cassette lock shaft
10	6LS04191000 запросить цену →	Stopper
11	6LS05945000 запросить цену →	MF vibration proof sheet
12	6LS04331000 запросить цену →	Screw
13	6LS05966000 запросить цену →	M4Spacer
14	6LS04375000 запросить цену →	Screw
15	6LA58793700 запросить цену →	SCREW M4X10
16	6LS06227000 запросить цену →	Screw
18	6LS05620000 запросить цену →	Lock pawl guide
20	6LS03376000 запросить цену →	MF cabinet rear
22	6LS03354000 запросить цену →	LCC cabinet lower
24	6LS05383000 запросить цену →	LCC cover R
