Toshiba Mx MF11 Multi Bypass Tray — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

MX-MF11

MX-MF11

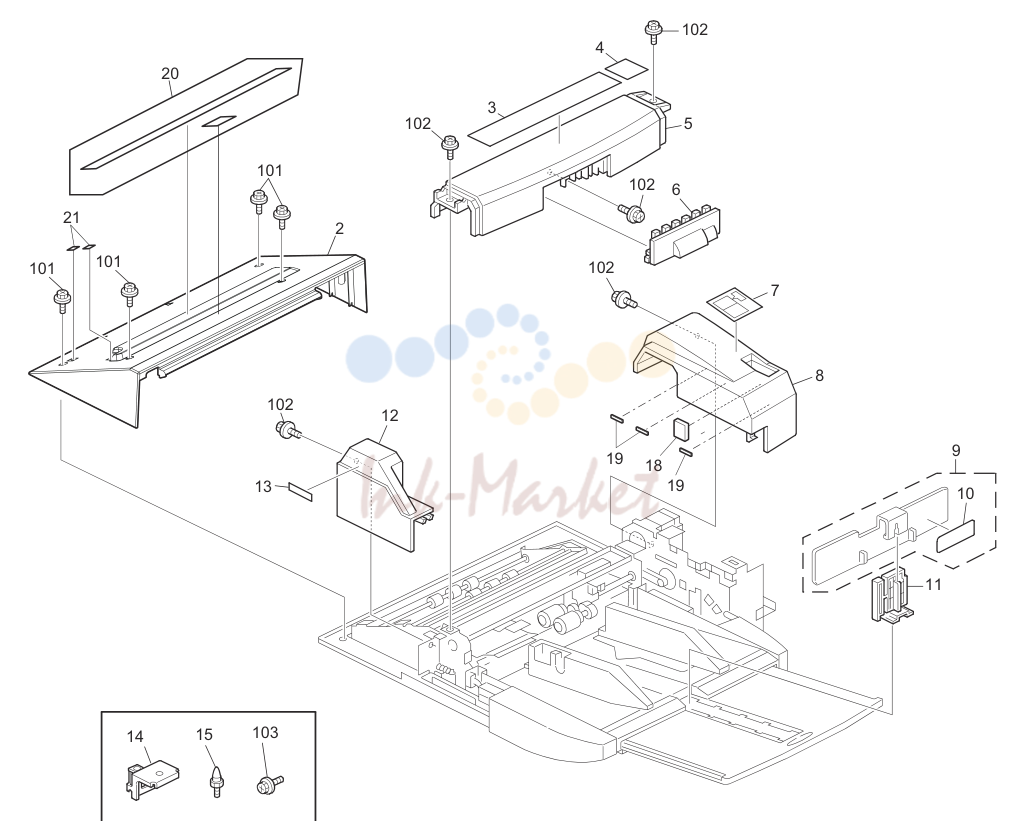

№АртикулНаименование
26LS02760000 запросить цену →COVER:CONNECTING
36LS02770000 запросить цену →DECAL:PAPER JAM
46LS02769000 запросить цену →DECAL:CAUTION:PICK-UP PAPER JAM
56LS02761000 запросить цену →COVER:UPPER
66LS02767000 запросить цену →COVER:ROLLER:UPPER
76LS02771000 запросить цену →DECAL:END FENCE:INSTALL
86LS02762000 запросить цену →COVER:REAR
96LS02784000 запросить цену →END FENCE:TAB:ASS'Y
106LS02772000 запросить цену →DECAL:TAB:END FENCE:INSTALL
116LS02588000 запросить цену →END FENCE
126LS02764000 запросить цену →COVER:FRONT
146LS02583000 запросить цену →BRACKET:FIX STAND
156LS02536000 запросить цену →POSITIONING PIN:MACHINE OR COPIER:LOWER
186LS02736000 запросить цену →CUSHION
196LS02735000 запросить цену →CUSHION:RUBBER
206LS02768000 запросить цену →SEAL:GATE
1016LS02447000 запросить цену →TAPPING SCREW:4X6
1026LS02448000 запросить цену →TAPPING SCREW:4X8
1036LS02449000 запросить цену →TAPPING SCREW:4X10

MX-MF11

MX-MF11

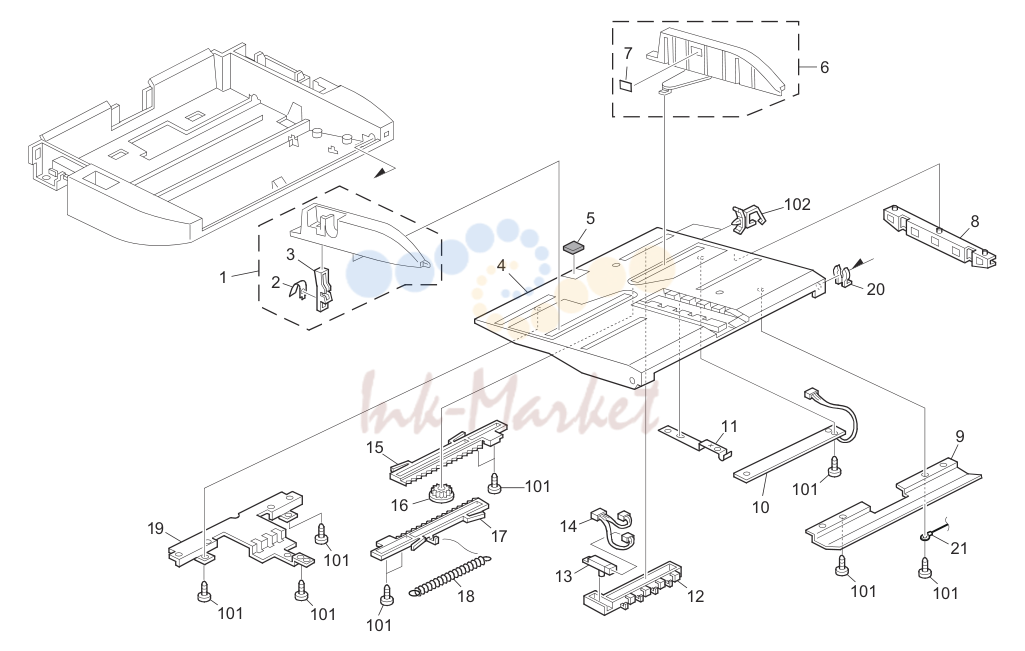

№АртикулНаименование
16LS02783000 запросить цену →SIDE FENCE:FRONT:ASS'Y
26LS02564000 запросить цену →SPRING PLATE:STOPPER:FRONT
36LS02790000 запросить цену →LEVER:STOPPER:FRONT
46LS02781000 запросить цену →TRAY BOTTOM PLATE
56LS02502000 запросить цену →FRICTION PAD
66LS02780000 запросить цену →SIDE FENCE:REAR:ASS'Y
76LS02775000 запросить цену →DECAL:DISPLAY:PAPER VOLUME
86LS02619000 запросить цену →CLAMP:HARNESS
96LS02621000 запросить цену →SUPPORTING PLATE:TRAY BOTTOM PLATE:SHAFT
106LS02757000 запросить цену →PRINTED CIRCUIT BOARD:PAPER SIZE SENSOR:ASS'Y
116LS02667000 запросить цену →GROUND PLATE:TRAY BOTTOM PLATE
126LS02782000 запросить цену →BRACKET:PHOTO REFIECTION SENSOR
136LS02557000 запросить цену →PHOTO REFIECTION SENSOR:ORIGINAL TRAY
146LS02631000 запросить цену →HARNESS:TRAY:ASS'Y
156LS02785000 запросить цену →RACK:MANUAL FEED:REAR:ASS'Y
166LS02875000 запросить цену →GEAR:16T
176LS02786000 запросить цену →RACK:MANUAL FEED
186LS02648000 запросить цену →TENSION SPRING:SIDE FENCE:REAR
196LS02620000 запросить цену →SUPPORTING PLATE:TRAY BOTTOM PLATE
206LS02532000 запросить цену →EXTERNAL CIRCLIP:SEPARATE
216LS02632000 запросить цену →HARNESS:GROUND:ASS'Y
1016LS02453000 запросить цену →BINDING SELF TAPPING SCREW:3X6
1026LS02481000 запросить цену →CLAMP:LWSM-0306

MX-MF11

MX-MF11

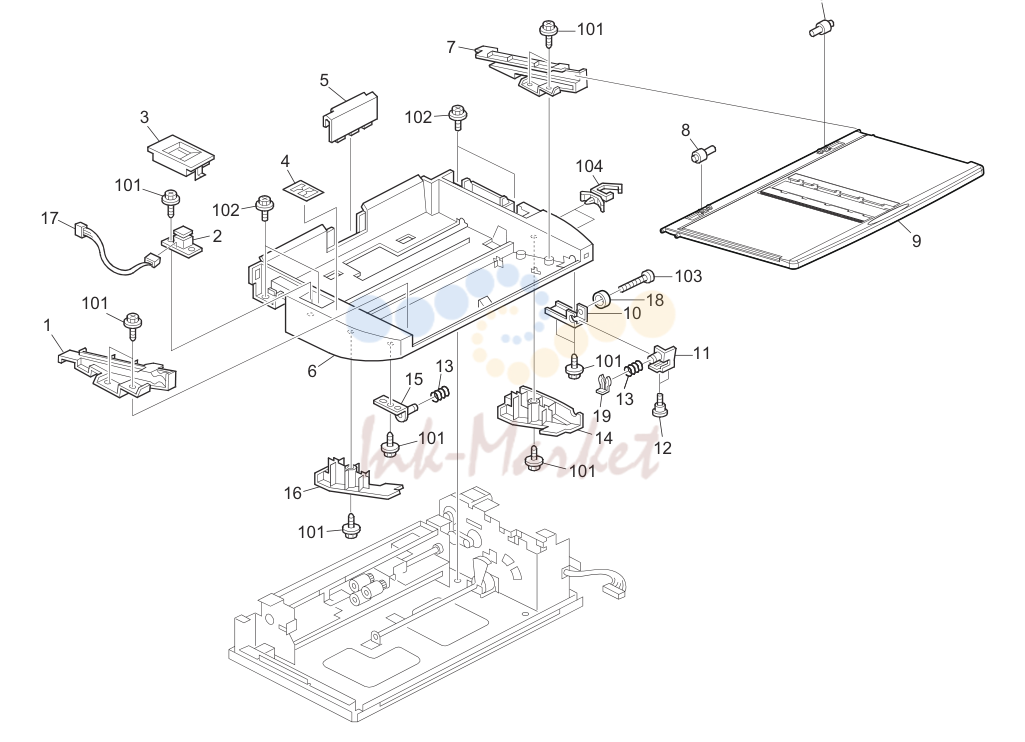

№АртикулНаименование
16LS02787000 запросить цену →RAIL:PAPER TRAY:AUXILIARY:FRONT
26LS02777000 запросить цену →PUSH SWITCH:ASS'Y
36LS02763000 запросить цену →COVER:PUSH SWITCH
46LS02773000 запросить цену →DECAL:PAPER SET DIRECTION
56LS02778000 запросить цену →COVER:ROLLER:LOWER
66LS02779000 запросить цену →TRAY:LOWER
76LS02788000 запросить цену →RAIL:PAPER TRAY:AUXILIARY:REAR
86LS02498000 запросить цену →ROLLER:PAPER TRAY
96LS02776000 запросить цену →PAPER TRAY:AUXILIARY
106LS02616000 запросить цену →BRACKET:CONTROL PLATE:REGISTRATION
116LS02617000 запросить цену →CONTROL PLATE:REGISTRATION:PEEN
126LS02541000 запросить цену →SCREW:SCALE
136LS02615000 запросить цену →COMPRESSION SPRING:REGISTRATION:CONTROL PLATE
146LS02766000 запросить цену →COVER:TRAY:LOWER:REAR
156LS02618000 запросить цену →STUD:TRAY:LOWER:PEEN
166LS02765000 запросить цену →COVER:TRAY:LOWER:FRONT
176LS02634000 запросить цену →HARNESS:SWITCH
186LS02463000 запросить цену →BUSHING DIA4X2
196LS02532000 запросить цену →EXTERNAL CIRCLIP:SEPARATE
1016LS02443000 запросить цену →TAPPING SCREW:4X8
1026LS02459000 запросить цену →TAPPING SCREW:4X6
1036LS02439000 запросить цену →SCREW:M4X14
1046LS02483000 запросить цену →CLAMP:LWSM-0511

MX-MF11

MX-MF11

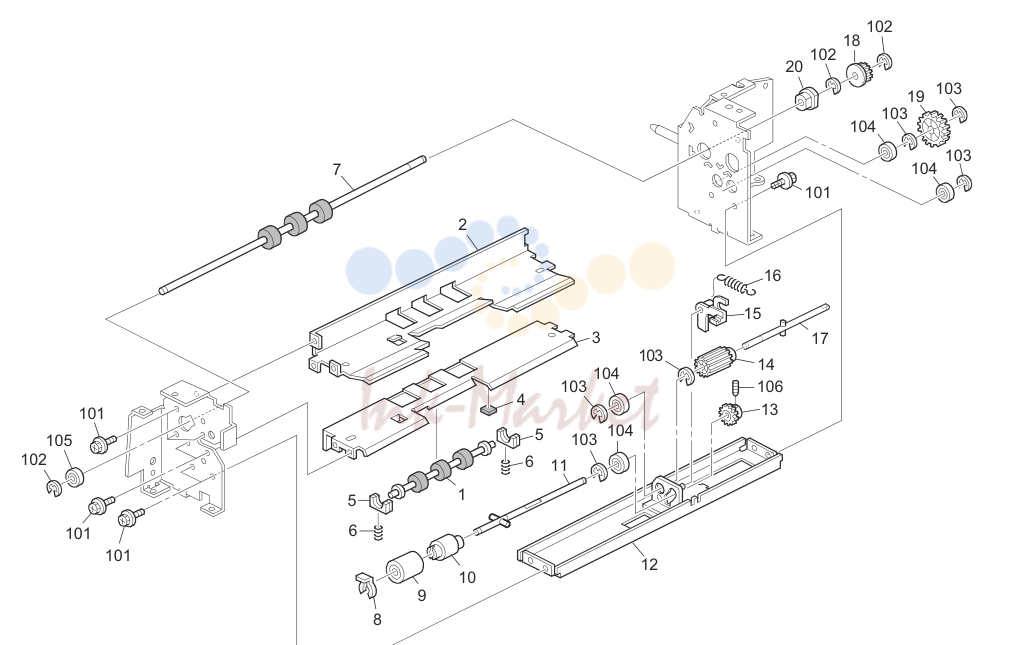

№АртикулНаименование
16LS02599000 запросить цену →SWING UNIT:PICKUP ROLLER:ASS'Y
26LS02600000 запросить цену →STAY:FEED:PEEN
36LS02589000 запросить цену →BRACKET:RISE:SENSOR
46LS02558000 запросить цену →PHOTOINTERRUPTOR-EE-SX4235A-P1
56LS02610000 запросить цену →BRACKET:PHOTO REFIECTION SENSOR
66LS02556000 запросить цену →PHOTO REFIECTION SENSOR:PAPER FEED
76LS02633000 запросить цену →HARNESS:DRAWER:PLUG:ASS'Y
86LS02625000 запросить цену →SCREW:DRAWER
96LS02624000 запросить цену →COMPRESSION SPRING:DRAWER
106LS02623000 запросить цену →BRACKET:DRAWER
116LS02629000 запросить цену →GEAR:PULLEY:DRIVE:Z28/30T
126LS02612000 запросить цену →SHAFT:FEED ROLLER
136LS02526000 запросить цену →TENSION SPRING:PICKUP:PRESSURE
146LS02598000 запросить цену →ARM:PICKUP:PEEN
156LS02549000 запросить цену →PAPER FEED ROLLER:PICKUP
166LS02532000 запросить цену →EXTERNAL CIRCLIP:SEPARATE
176LS02495000 запросить цену →GEAR:15T
186LS02550000 запросить цену →PAPER FEED ROLLER:FEED:MANUAL FEED
196LS02541000 запросить цену →SCREW:SCALE
206LS02738000 запросить цену →SEAL:SPACER
1016LS02459000 запросить цену →TAPPING SCREW:4X6
1026LS02467000 запросить цену →RETAINING RINGS-E:6
1036LS02466000 запросить цену →RETAINING RINGS-E:4
1046LS02469000 запросить цену →BALL BEARING:DIA8XDIA12X3.5
1056LS02472000 запросить цену →E RING:SILENCER:φ6
1066LS02485000 запросить цену →EDGE SADDLE:LES-0510
1076LS02481000 запросить цену →CLAMP:LWSM-0306
1086LS02470000 запросить цену →BALL BEARING:DIA8XDIA16X5

MX-MF11

MX-MF11

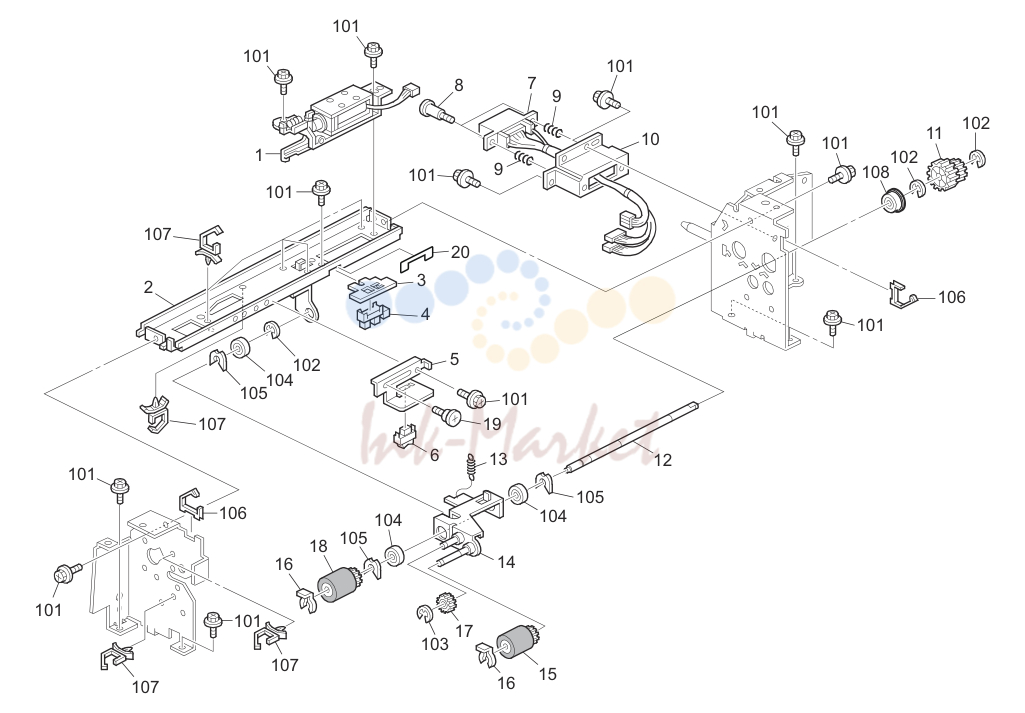

№АртикулНаименование
16LS02858000 запросить цену →TRANSPORT ROLLER:GRIP
26LS02737000 запросить цену →GUIDE PLATE:FEED
36LS02596000 запросить цену →GUIDE PLATE:REVERSE:ASS'Y
46LS02497000 запросить цену →DAMPING INSULATION:GUIDE PLATE:MANUAL FEED
56LS02531000 запросить цену →HOLDER:PRESSURE:BALL BEARING
66LS02608000 запросить цену →COMPRESSION SPRING:TRANSPORT:PAPER FEED UNIT
76LS02856000 запросить цену →TRANSPORT ROLLER:DRIVEN:PAPER FEED UNIT
86LS02532000 запросить цену →EXTERNAL CIRCLIP:SEPARATE
96LS02551000 запросить цену →PAPER FEED ROLLER:SEPARATE
106LS02568000 запросить цену →TORQUE LIMITER:75MN M
116LS02567000 запросить цену →SHAFT:DRIVEN:REVERSE:ASS'Y
126LS02597000 запросить цену →STAY:REVERSE:PEEN
136LS02546000 запросить цену →GEAR:REVERSE:DRIVEN
146LS02544000 запросить цену →GEAR:REVERSE:DRIVE
156LS02574000 запросить цену →LEVER:PRESSURE:REVERSE
166LS02609000 запросить цену →TENSION SPRING:PRESSURE:REVERSE
176LS02611000 запросить цену →SHAFT:DRIVE:REVERSE:ASS'Y
186LS02569000 запросить цену →TIMING PULLEY:PAPER FEED:DRIVE:30T
196LS02730000 запросить цену →GEAR:REVERSE:DRIVE:Z31
206LS02530000 запросить цену →ROLLER CLUTCH:8X18X11
1016LS02459000 запросить цену →TAPPING SCREW:4X6
1026LS02467000 запросить цену →RETAINING RINGS-E:6
1036LS02466000 запросить цену →RETAINING RINGS-E:4
1046LS02468000 запросить цену →BALL BEARING:DIA6XDIA12X4
1056LS02471000 запросить цену →BALL BEARING:DIA8XDIA16X5
1066LS02461000 запросить цену →SET SCREW:CONE CUP POINT:M3X3

MX-MF11

MX-MF11

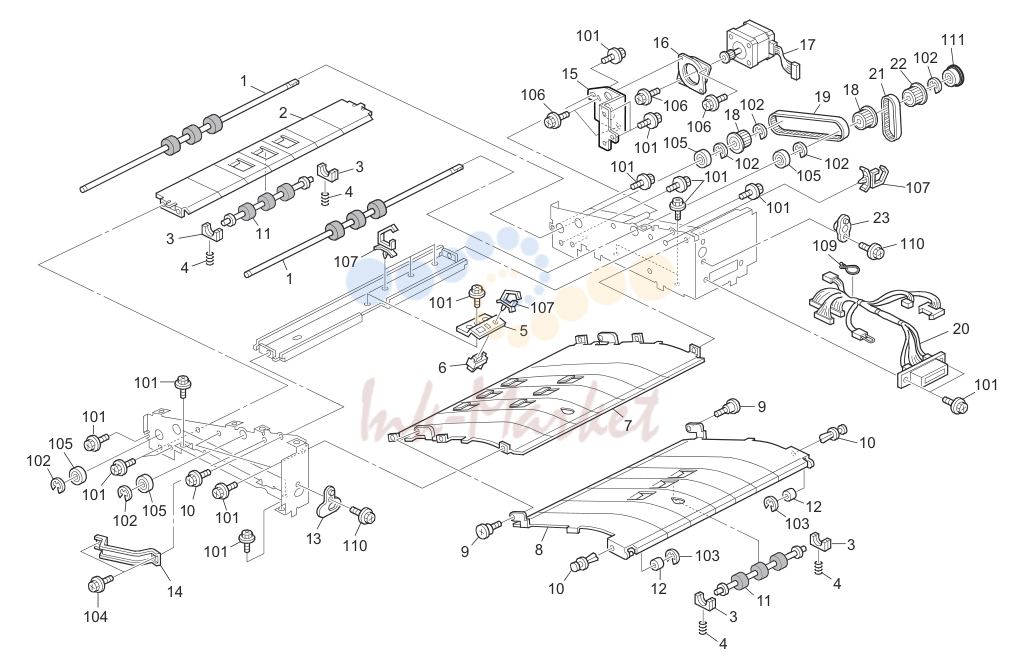

№АртикулНаименование
16LS02859000 запросить цену →TRANSPORT ROLLER:DRIVE
26LS02603000 запросить цену →GUIDE PLATE:LOWER:FIX:PEEN
36LS02531000 запросить цену →HOLDER:PRESSURE:BALL BEARING
46LS02525000 запросить цену →COMPRESSION SPRING:TRANSPORT
56LS02601000 запросить цену →BRACKET:PHOTO REFIECTION SENSOR:TRANSPORT
66LS02556000 запросить цену →PHOTO REFIECTION SENSOR:PAPER FEED
76LS02586000 запросить цену →GUIDE PLATE:CONNECTING:UPPER
86LS02602000 запросить цену →GUIDE PLATE:CONNECTING:LOWER:PEEN
96LS02540000 запросить цену →DEVELOPMENT COVER SCREW
106LS02592000 запросить цену →NYLON CLAMP
116LS02856000 запросить цену →TRANSPORT ROLLER:DRIVEN:PAPER FEED UNIT
126LS02877000 запросить цену →ROLLER:DETENT
136LS02582000 запросить цену →POSITIONING PIN:GUIDE:FRONT
146LS02594000 запросить цену →GRIP:APPLICATION
156LS02605000 запросить цену →BRACKET:STEPPER MOTOR:CONNECTING
166LS02595000 запросить цену →CUSHION:STEPPER MOTOR
176LS02560000 запросить цену →STEPPER MOTOR:PAPER TRANSPORT MD:MM42
186LS02547000 запросить цену →TIMING PULLEY:22T
196LS02604000 запросить цену →TIMING BELT:S3M:318
206LS02740000 запросить цену →HARNESS:DRAWER:RECEPTACLE:ASS'Y
216LS02606000 запросить цену →TIMING BELT:S2M:100
226LS02570000 запросить цену →TIMING PULLEY:CONNECTING:DRIVE:25T
236LS02581000 запросить цену →POSITIONING PIN:GUIDE:REAR
1016LS02459000 запросить цену →TAPPING SCREW:4X6
1026LS02467000 запросить цену →RETAINING RINGS-E:6
1036LS02465000 запросить цену →RETAINING RINGS-E:3
1046LS02445000 запросить цену →TAPPING SCREW:3X8
1056LS02471000 запросить цену →BALL BEARING:DIA8XDIA16X5
1066LS02440000 запросить цену →SCREW:M3X6
1076LS02481000 запросить цену →CLAMP:LWSM-0306
1096LS02480000 запросить цену →BAND:OLS-115
1106LS02448000 запросить цену →TAPPING SCREW:4X8
1116LS02469000 запросить цену →BALL BEARING:DIA8XDIA12X3.5

MX-MF11

MX-MF11

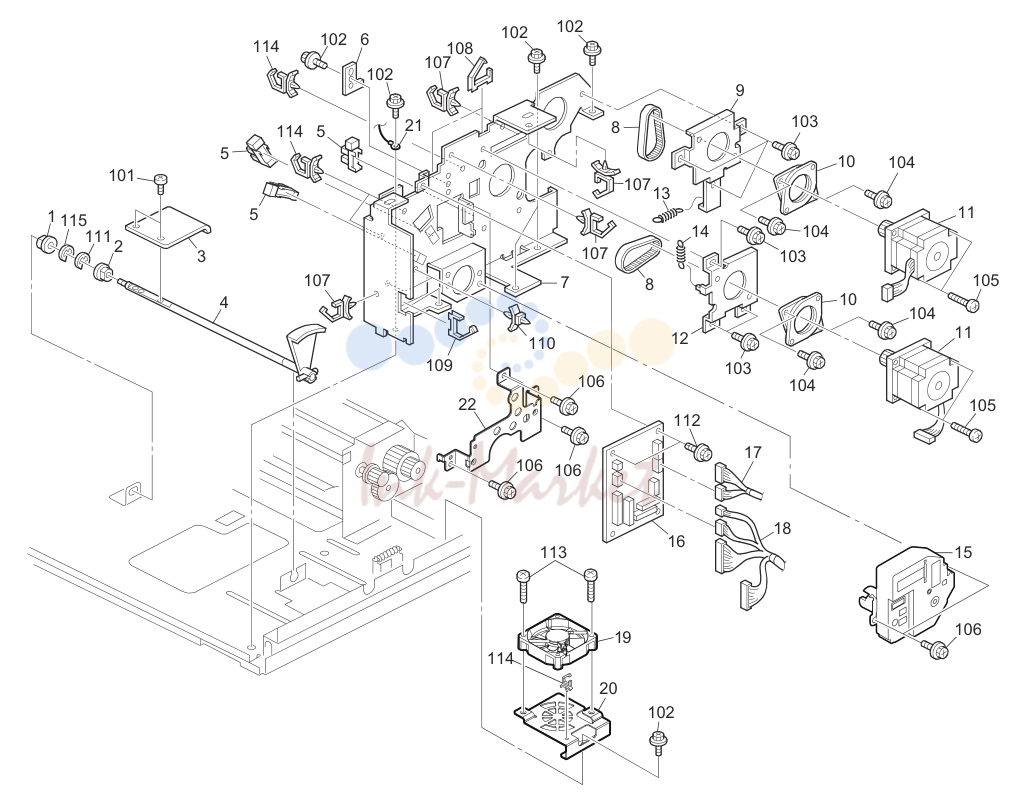

№АртикулНаименование
16LS02528000 запросить цену →BUSHING:MM6XMM10X6
26LS02529000 запросить цену →BUSHING:DIA8XDIA12X7
36LS02627000 запросить цену →LEVER:RISE:TRAY BOTTOM PLATE
46LS02626000 запросить цену →SHAFT:RISE:PRESS FIT
56LS02559000 запросить цену →PHOTOINTERRUPTOR:LGRC102
66LS02614000 запросить цену →BRACKET:SPRING:MOTOR:FEED
76LS02739000 запросить цену →SIDE PLATE:REAR:DRIVE UNIT
86LS02517000 запросить цену →TIMING BELT:S2M:138MM
96LS02628000 запросить цену →BRACKET:STEPPER MOTOR:GRIP
106LS02542000 запросить цену →CUSHION:STEPPER MOTOR
116LS02561000 запросить цену →STEPPER MOTOR:PAPER TRANSPORT MD:MM56
126LS02613000 запросить цену →BRACKET:STEPPER MOTOR:FEED
136LS02521000 запросить цену →SPRING:BLADE
146LS02519000 запросить цену →TRAY LOCK SPRING-19MM
156LS02649000 запросить цену →DC MOTOR:TRAY RISE:ASS'Y
166LS02791000 запросить цену →PWB:CRATER:CONNECTING:ASS'Y
176LS02630000 запросить цену →HARNESS:MOTOR:ASS'Y
186LS02792000 запросить цену →HARNESS:SENSOR:ASS'Y
196LS02563000 запросить цену →FAN:HH60:15MM:24V
206LS02734000 запросить цену →STAY:COOLING:UNIT
216LS02632000 запросить цену →HARNESS:GROUND:ASS'Y
226LS02622000 запросить цену →BRACKET:TRAY RISE:PAPER FEED
1016LS02455000 запросить цену →BINDING SELF TAPPING SCREW:4X6
1026LS02459000 запросить цену →TAPPING SCREW:4X6
1036LS02449000 запросить цену →TAPPING SCREW:4X10
1046LS02460000 запросить цену →TAPPING SCREW:4X8
1056LS02438000 запросить цену →SCREW:M4×8
1066LS02447000 запросить цену →TAPPING SCREW:4X6
1076LS02483000 запросить цену →CLAMP:LWSM-0511
1096LS02484000 запросить цену →EDGE SADDLE:LES-1010
1106LS02474000 запросить цену →LOCKING SUPPORT:4.8MM:V-0
1116LS02467000 запросить цену →RETAINING RINGS-E:6
1126LS02457000 запросить цену →TAPPING SCREW:3X6
1136LS02452000 запросить цену →TAPPING SCREW:4X20
1146LS02481000 запросить цену →CLAMP:LWSM-0306
1156LS02466000 запросить цену →RETAINING RINGS-E:4

MX-MF11

MX-MF11

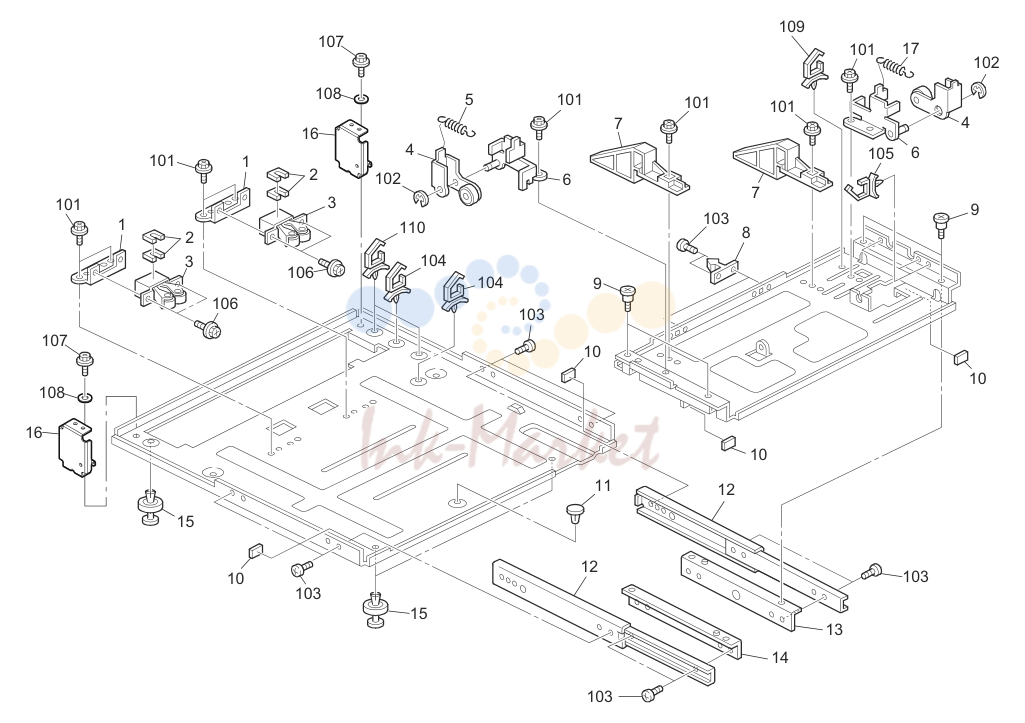

№АртикулНаименование
16LS02579000 запросить цену →BRACKET:DOOR CATCH
26LS02580000 запросить цену →CUSHION:GUIDE PLATE
36LS02732000 запросить цену →HOLDER:LOCK:PLOTTER
46LS02590000 запросить цену →BRACKET:LOCK:PEEN
56LS02878000 запросить цену →SPRING:DETENT
66LS02591000 запросить цену →BRACKET:LOCK:SUPPORT:PEEN
76LS02607000 запросить цену →SLIDER:GUIDE PLATE:OPEN AND CLOSE
86LS02505000 запросить цену →DOOR CATCH:OPEN AND CLOSE:COVER
96LS02540000 запросить цену →DEVELOPMENT COVER SCREW
106LS02543000 запросить цену →DAMPING INSULATION:5X15X3
116LS02881000 запросить цену →ANCHOR:CLIP:1026
126LS02527000 запросить цену →SLIDE RAIL
136LS02585000 запросить цену →BRACKET:SLIDE RAIL:REAR
146LS02584000 запросить цену →BRACKET:SLIDE RAIL:FRONT
156LS02553000 запросить цену →RUBBER FOOT:H5
176LS02789000 запросить цену →SPRING:DETENT
1016LS02459000 запросить цену →TAPPING SCREW:4X6
1026LS02467000 запросить цену →RETAINING RINGS-E:6
1036LS02454000 запросить цену →BINDING SELF TAPPING SCREW:3X6
1046LS02476000 запросить цену →CLAMP:LWS-0511Z
1056LS02482000 запросить цену →CLAMP:RLWS-3T(V0)
1066LS02457000 запросить цену →TAPPING SCREW:3X6
1096LS02477000 запросить цену →CLAMP:LWS-1211Z
1106LS02479000 запросить цену →CLAMP:LWS-0711Z
Источник: Инк-Маркет.ру.
