Toshiba Mx LC13 Large Capacity Tray — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

MX-LC13

MX-LC13

№АртикулНаименование
16LS05465000 запросить цену →LCT Manual feed transport cover
26LS03419000 запросить цену →Screw cover
36LS05466000 запросить цену →LCT Manual feed fixing cover
46LS06227000 запросить цену →Screw
56LS03400000 запросить цену →LCT upper cabinet
66LS03417000 запросить цену →LCT upper cabinet L
76LS04080000 запросить цену →LCT upper cabinet left fixing plate
86LS06210000 запросить цену →Screw
96LS03406000 запросить цену →LCT left rear cabinet
106LS04018000 запросить цену →LCT rear cabinet fixing plate
116LA58794800 запросить цену →SCREW M4X16
126LA58793700 запросить цену →SCREW M4X10
136LS03404000 запросить цену →LCT rear cabinet
146LS03444000 запросить цену →Rear cabinet cover
156LS03424000 запросить цену →Exhaust filter cover
166LA58794500 запросить цену →Screw M3X8
176LS03403000 запросить цену →LCT right cabinet
186LS05383000 запросить цену →LCC cover R
196LS03405000 запросить цену →LCT front lower cabinet
206LS01831000 запросить цену →E-ring
216LS05307000 запросить цену →LCT left door fulcrum shaft
226LA58926000 запросить цену →E-ring
236LS04028000 запросить цену →LCT left door open/close fulcrum plate
246LS03402000 запросить цену →LCT left front inner cabinet
256LS03412000 запросить цену →LCT left door inner cabinet lower
266LS03455000 запросить цену →Cassette handle
276LS03401000 запросить цену →LCT left front cabinet
286LS03399000 запросить цену →Dress cover R
296LS03397000 запросить цену →Dress cover L
306LS05955000 запросить цену →LCT left front cabinet sheet
316LS03752000 запросить цену →Magnet catch TPG
326LS03411000 запросить цену →LCT inner cabinet left lower
356LA58793200 запросить цену →Screw M3X8
366LS05665000 запросить цену →Magnet cautch
376LS03465000 запросить цену →PS knob
396LS03410000 запросить цену →LCT inner cabinet left upper
406LS06145000 запросить цену →Vertical transport open/close label
426LS06114000 запросить цену →Machine power caution label
606LS04277000 запросить цену →2000 lock arm screw

MX-LC13

MX-LC13

№АртикулНаименование
16LS03795000 запросить цену →Descend SW fixing plate
26LA58793100 запросить цену →Screw M3X6
36LS03450000 запросить цену →Tandem SW button
46LS03093000 запросить цену →Descend SW PWB unit
56LA58792100 запросить цену →Screw
66LS03407000 запросить цену →LCT front cabinet 1CS
76LS01834000 запросить цену →Delivery holder shaft
86LS04020000 запросить цену →LCT release joint plate 1CS
96LA58792800 запросить цену →Screw M3X8
106LS04438000 запросить цену →LCT release arm 1CS
116LS06240000 запросить цену →E ring
126LS05276000 запросить цену →LCT release shaft 1CS upper
136LS04613000 запросить цену →Lever return spring
146LS04413000 запросить цену →Handle link arm
156LS04017000 запросить цену →LCT release fulcrum plate 1CS
166LS04019000 запросить цену →LCT release adjust plate
176LS05277000 запросить цену →LCT release shaft 1CS lower
186LA58793700 запросить цену →SCREW M4X10
196LS05275000 запросить цену →LCT release lever shaft
206LA58794400 запросить цену →Screw M3X6
216LS06242000 запросить цену →E ring
226LS04790000 запросить цену →Bearing
236LS04437000 запросить цену →LCT release link arm 1CS
246LA58923000 запросить цену →E-ring
256LS05478000 запросить цену →LCT cassette corner cover
266LS05956000 запросить цену →LCT front cabinet sheet
276LS04501000 запросить цену →LCT release lever
286LS03458000 запросить цену →LCT Handle
296LS05993000 запросить цену →Handle support tape
306LS03437000 запросить цену →Cassette handle cover
316LS03397000 запросить цену →Dress cover L
326LS06227000 запросить цену →Screw
336LS06250000 запросить цену →Washer
346LS06108000 запросить цену →Size label
346LS06107000 запросить цену →Size label
356LS03306000 запросить цену →LCT lift button harness
366LS06141000 запросить цену →Regulate plate operation label
376LS06143000 запросить цену →Postcard adapter label
386LS06146000 запросить цену →Free Stop explanation label

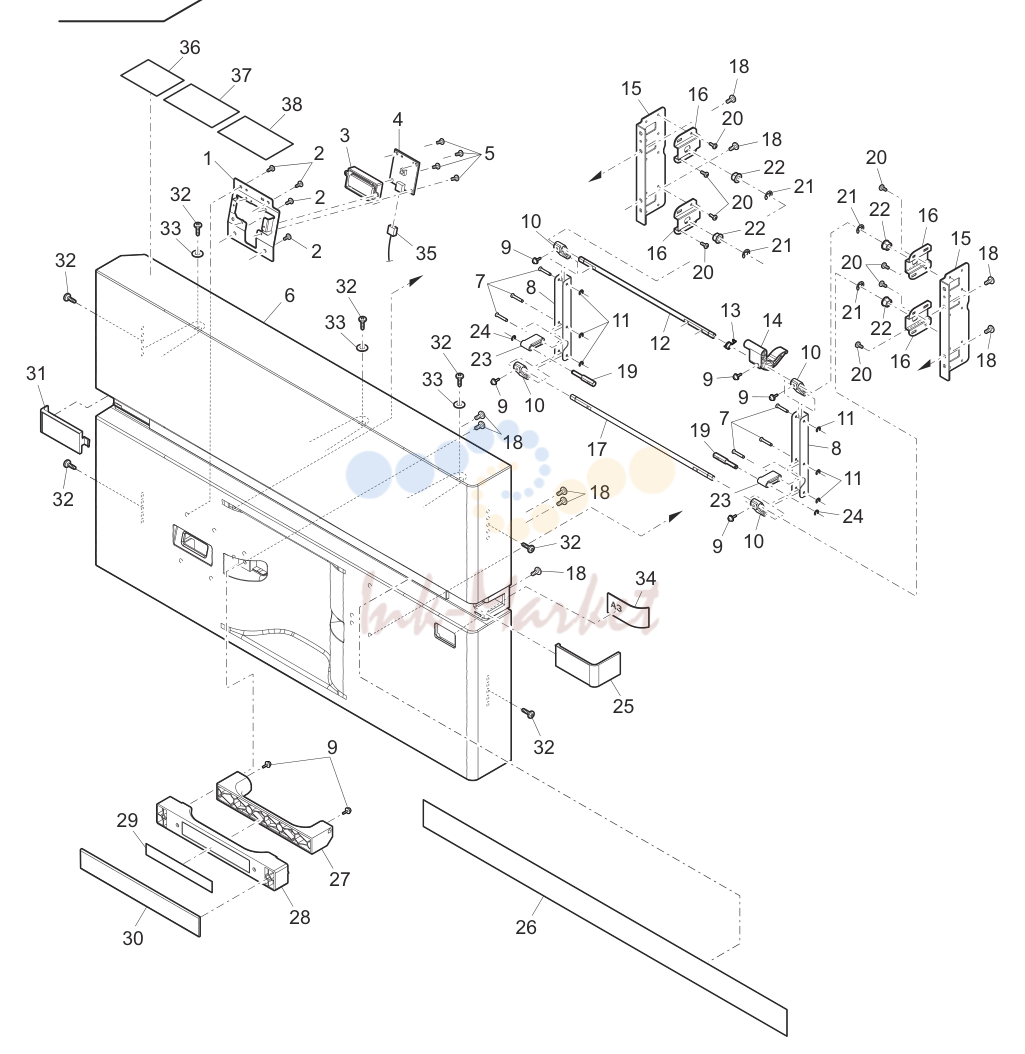

MX-LC13

MX-LC13

№АртикулНаименование
16LS03795000 запросить цену →Descend SW fixing plate
26LA58793100 запросить цену →Screw M3X6
36LS03450000 запросить цену →Tandem SW button
46LS03093000 запросить цену →Descend SW PWB unit
56LA58792100 запросить цену →Screw
66LS03408000 запросить цену →LCT front cabinet 2CS
76LS01834000 запросить цену →Delivery holder shaft
86LS04084000 запросить цену →LCT release joint plate 2CS
96LA58792800 запросить цену →Screw M3X8
106LS04438000 запросить цену →LCT release arm 1CS
116LS06240000 запросить цену →E ring
126LS05276000 запросить цену →LCT release shaft 1CS upper
136LS04613000 запросить цену →Lever return spring
146LS04413000 запросить цену →Handle link arm
156LS04017000 запросить цену →LCT release fulcrum plate 1CS
166LS04019000 запросить цену →LCT release adjust plate
176LS05277000 запросить цену →LCT release shaft 1CS lower
186LA58793700 запросить цену →SCREW M4X10
196LS05275000 запросить цену →LCT release lever shaft
206LA58794400 запросить цену →Screw M3X6
216LS06242000 запросить цену →E ring
226LS04790000 запросить цену →Bearing
236LS04437000 запросить цену →LCT release link arm 1CS
246LA58923000 запросить цену →E-ring
256LS03409000 запросить цену →LCT front lower cabinet 2CS
266LS04501000 запросить цену →LCT release lever
276LS03458000 запросить цену →LCT Handle
286LS05993000 запросить цену →Handle support tape
296LS03437000 запросить цену →Cassette handle cover
306LS06227000 запросить цену →Screw
316LS06250000 запросить цену →Washer
326LS06108000 запросить цену →Size label
326LS06107000 запросить цену →Size label
336LS03305000 запросить цену →LCT lift button harness
346LS06141000 запросить цену →Regulate plate operation label
356LS06146000 запросить цену →Free Stop explanation label

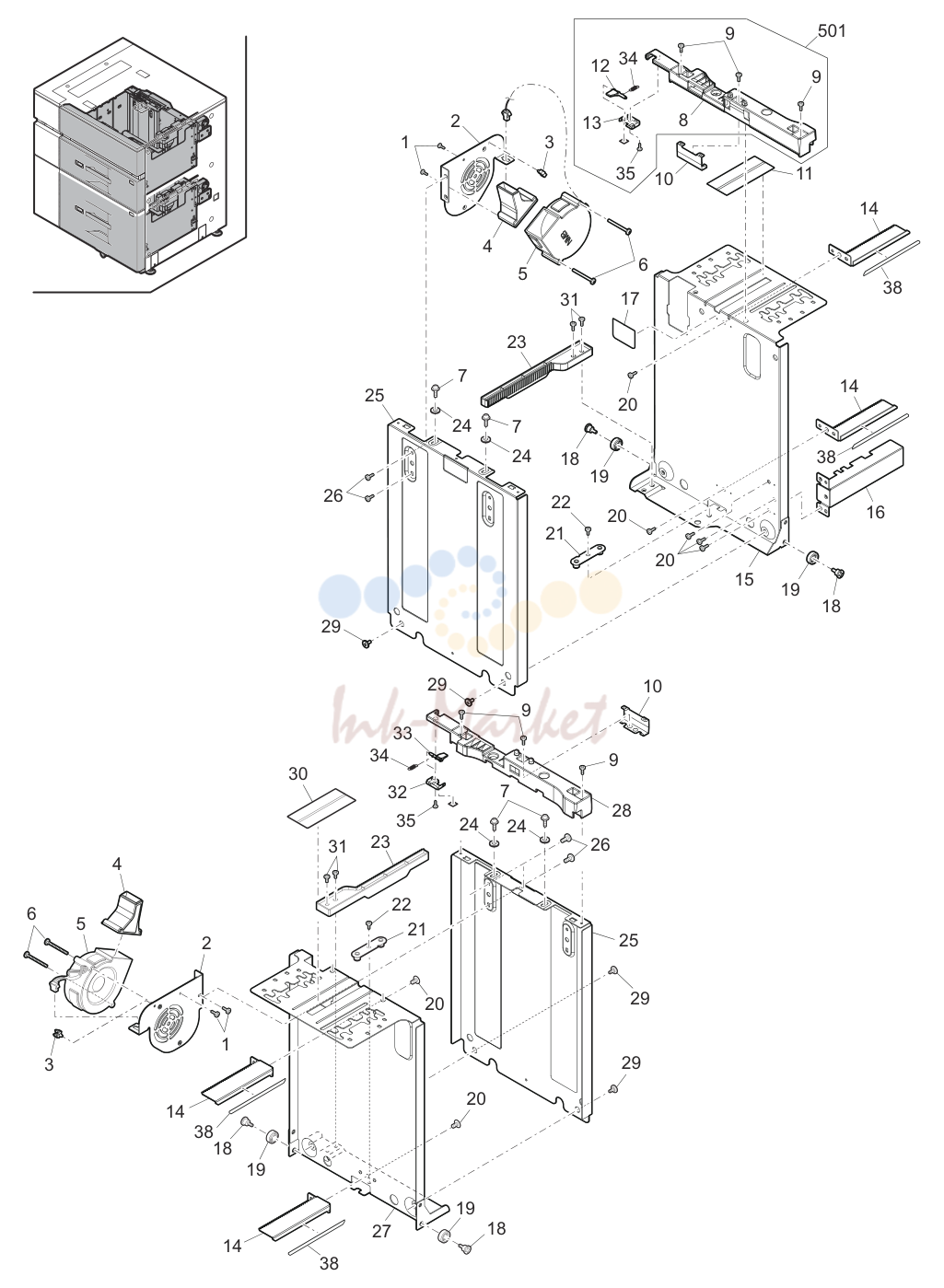

MX-LC13

MX-LC13

№АртикулНаименование
16LA58793200 запросить цену →Screw M3X8
26LS04048000 запросить цену →Side fan fixing plate
36LS03603000 запросить цену →Mini clamp
46LS05502000 запросить цену →Side fan duct
56LS04866000 запросить цену →Process exhaust fan
66LS06198000 запросить цену →Screw
76LS04325000 запросить цену →Screw
86LS05469000 запросить цену →Regulate plate cover R 2500
96LA58794500 запросить цену →Screw M3X8
106LS04060000 запросить цену →Regulate plate
116LS06137000 запросить цену →Width size display label R LCT
126LS04148000 запросить цену →Tip fixing plate R
136LS04091000 запросить цену →Tip fixing fulcrum plate R
146LS04986000 запросить цену →Regulate plate rack gear 2500
156LS04043000 запросить цену →Regulate plate reinforce plate R 2500
166LS04056000 запросить цену →Size shading plate 2500
176LS06119000 запросить цену →Indication label
186LS04299000 запросить цену →Step screw
196LS05356000 запросить цену →Cassette rail collar
206LS04324000 запросить цену →Screw
216LS03003000 запросить цену →Regulate plate positioning plate AS
226LS06225000 запросить цену →Screw
236LS04987000 запросить цену →Regulate plate link rack gear 2500
246LS04390000 запросить цену →Washer
256LS04041000 запросить цену →Regulate plate 2500
266LS06179000 запросить цену →Screw
276LS04042000 запросить цену →Regulate plate reinforce plate F 2500
286LS05468000 запросить цену →Regulate plate cover F 2500
296LS04312000 запросить цену →Screw
306LS06136000 запросить цену →Width size display label F LCT
316LS06228000 запросить цену →Screw
326LS04092000 запросить цену →Tip fixing fulcrum plate F
336LS04149000 запросить цену →Tip fixing plate F
346LS04725000 запросить цену →Tip fixing spring
356LS06206000 запросить цену →Screw
386LS05913000 запросить цену →Regulate plate rack sheet
5016LS01841000 запросить цену →Regulate plate R UN

MX-LC13

MX-LC13

№АртикулНаименование
16LS04790000 запросить цену →Bearing
26LA58926000 запросить цену →E-ring
36LS04902000 запросить цену →Roller gear
46LS05476000 запросить цену →Release shaft cover
56LA58793200 запросить цену →Screw M3X8
66LS05638000 запросить цену →Rear edge harness guide 2500 CS
76LS01806000 запросить цену →Edge saddle
86LS03076000 запросить цену →Rear edge plate 2500 AS
96LA58793700 запросить цену →SCREW M4X10
106LS05477000 запросить цену →Rear edge plate harness cover
116LS04643000 запросить цену →Upper limit actuator return spring
126LS05283000 запросить цену →Rear edge shaft 2500
136LS05282000 запросить цену →Actuator release shaft
146LA58923000 запросить цену →E-ring
156LS05369000 запросить цену →MF cam collar
166LS03727000 запросить цену →Pin
176LS04717000 запросить цену →Release arm return spring
186LS04441000 запросить цену →ACT release arm
196LS04503000 запросить цену →Paper feed upper limit actuator
206LS01830000 запросить цену →E4 type ring
216LS04781000 запросить цену →Bearing
226LS06168000 запросить цену →Photo sensor
236LS03307000 запросить цену →LCT upper limit sensor harness
246LS04559000 запросить цену →Side plate lock spring
256LS04482000 запросить цену →Multi lock lever
266LS04560000 запросить цену →Multi lock lever spring
276LS03717000 запросить цену →Rear edge plate lock base
286LS04508000 запросить цену →Rear edge release lever
296LS05475000 запросить цену →Rear edge plate lock cover
306LS05642000 запросить цену →Tab paper rear edge guide
316LS04145000 запросить цену →Rear edge plate slide plate
326LS04146000 запросить цену →Rear edge plate multi slide plate
336LA58794500 запросить цену →Screw M3X8
346LS04516000 запросить цену →Rear edge plate multi block
356LS04081000 запросить цену →Rear edge plate multi lock powl
366LS04305000 запросить цену →Screw
376LS04161000 запросить цену →Rear edge plate stopper rail
386LS04053000 запросить цену →Rear edge plate slide plate 2500
396LS06177000 запросить цену →Screw
406LS03738000 запросить цену →Pin
416LS05636000 запросить цену →Bottom plate harness guide 2500
426LS05553000 запросить цену →Regulate plate rack guide 2500
436LS03308000 запросить цену →LCT upper limit sensor relay harness
446LS04718000 запросить цену →Bottom harness guide spring 2500
456LA58792800 запросить цену →Screw M3X8
466LS05284000 запросить цену →Regulate plate pinion shaft 2500
476LS04884000 запросить цену →Pickup roller gear
486LA58794800 запросить цену →SCREW M4X16
496LS04504000 запросить цену →Vertical detect actuator
506LS04442000 запросить цену →Vertical detect arm
516LS04719000 запросить цену →Vertical detect spring
526LS03077000 запросить цену →Vertical detect joint plate AS
536LS04152000 запросить цену →Rear edge plate rail
546LS03726000 запросить цену →Pin
556LS05287000 запросить цену →Regulate plate joint shaft 2500
566LS04301000 запросить цену →Screw
576LS04304000 запросить цену →Screw
586LS05903000 запросить цену →Vertical detect protect sheet
596LS06142000 запросить цену →Rear edge plate release label
626LS06144000 запросить цену →Tab paper adapter label
636LS05898000 запросить цену →Postcard prohibition sheet 2500
646LS04509000 запросить цену →Paper rear edge detect ACT
666LA58793100 запросить цену →Screw M3X6
686LS03997000 запросить цену →Jogger sensor fix plate
696LS05483000 запросить цену →Rear edge sensor holder
706LS05914000 запросить цену →Rack guide Sheet
716LS05916000 запросить цену →Vertical sensor sheet

MX-LC13

MX-LC13

№АртикулНаименование
16LS04140000 запросить цену →Paper feed base plate F 2500
26LS04141000 запросить цену →Paper feed base plate R 2500
36LS06138000 запросить цену →Vertical size display label LCT
46LS06123000 запросить цену →Foreign body leave prohibition label
56LS04305000 запросить цену →Screw
66LS03518000 запросить цену →Paper feed base 2500
76LS04324000 запросить цену →Screw
86LS06122000 запросить цену →Carry base prohibition label
96LS06139000 запросить цену →Paper feed base prohibition label LCT
106LS04061000 запросить цену →Paper feed base reinforce plate right 2500
116LS04050000 запросить цену →Wire left fixing plate 2500
126LS04196000 запросить цену →Paper feed base reinforce stay
136LS04198000 запросить цену →Wire L stay R
146LS04059000 запросить цену →Wire right rear fixing plate
156LS04374000 запросить цену →Screw
166LS04046000 запросить цену →Cassette positioning plate R 2500
176LS05289000 запросить цену →Cassette positioning shaft R 2500
186LS06243000 запросить цену →E ring
196LS04047000 запросить цену →Wire boss reinforce plate 2500
206LS05371000 запросить цену →Wire fixing collar N
216LS06013000 запросить цену →Rear wire left 2500
226LS06192000 запросить цену →Screw
236LS05014000 запросить цену →Wire reel
246LS06014000 запросить цену →Rear wire right 2500
256LS04921000 запросить цену →Gear
266LS03484000 запросить цену →Snap rivet
276LS03005000 запросить цену →Wire pulley boss fixing plate2 AS
286LS05004000 запросить цену →Wire pulley
296LS03004000 запросить цену →Wire pulley boss fixing plate AS
306LA58928000 запросить цену →E-ring
316LS04787000 запросить цену →Bearing
326LS03420000 запросить цену →Winding pulley cover A3 F
336LA58794800 запросить цену →SCREW M4X16
346LS05123000 запросить цену →Winding shaft A3
356LS03726000 запросить цену →Pin
366LS03730000 запросить цену →Pin
376LS06012000 запросить цену →Wire right 2500
386LS06011000 запросить цену →Wire left 2500
406LS04045000 запросить цену →Wire reinforce plate left front 2500
416LS04304000 запросить цену →Screw
426LS06250000 запросить цену →Washer

MX-LC13

MX-LC13

№АртикулНаименование
16LS05637000 запросить цену →Left harness guide 2500
26LS06227000 запросить цену →Screw
36LS06162000 запросить цену →Sensor
46LS05639000 запросить цену →LCT door guide 2500
56LA58793100 запросить цену →Screw M3X6
66LS03310000 запросить цену →LCT cassette size harness
76LS04055000 запросить цену →Rail holder plate 2500
86LS04305000 запросить цену →Screw
96LS03587000 запросить цену →Cassette left frame 2500
106LS05288000 запросить цену →Cassette positioning shaft F 2500
116LS04374000 запросить цену →Screw
126LA58793700 запросить цену →SCREW M4X10
136LS05471000 запросить цену →Rear frame cover 2500
146LS05579000 запросить цену →Rack guide
156LS04357000 запросить цену →Screw
166LS03586000 запросить цену →Cassette rear frame 2500
176LS05122000 запросить цену →Size adjust lock shaft
186LS04383000 запросить цену →Washer
196LA58926000 запросить цену →E-ring
216LS06250000 запросить цену →Washer
226LA58792800 запросить цену →Screw M3X8
236LS04117000 запросить цену →Size adjust lock plate
256LS03588000 запросить цену →Cassette right frame 2500
266LS04049000 запросить цену →Cassette bottom plate 2500
276LS04052000 запросить цену →Cassette front reinforce plate 2500
286LS03585000 запросить цену →Cassette front frame 2500
296LS01806000 запросить цену →Edge saddle
306LS05510000 запросить цену →Cassette harness guide
316LS05470000 запросить цену →Front frame cover 2500
326LA58794800 запросить цену →SCREW M4X16
336LS06240000 запросить цену →E ring
356LS04044000 запросить цену →Caster fixing plate 2500
366LS01824000 запросить цену →Caster
376LS06149000 запросить цену →FS Lever label R
386LS05915000 запросить цену →Shaft lock protection sheet
396LS06147000 запросить цену →Label caution
406LS06148000 запросить цену →FS Lever label F

MX-LC13

MX-LC13

№АртикулНаименование
16LS03311000 запросить цену →LCT cassette rear harness
26LS04051000 запросить цену →Cassette rear reinforce plate 2500
36LS04305000 запросить цену →Screw
46LS06048000 запросить цену →Micro switch
56LS06222000 запросить цену →Screw
66LS04412000 запросить цену →Reverse winding detect arm
76LS04312000 запросить цену →Screw
86LS03788000 запросить цену →Reverse winding detect fixing plate
96LS04057000 запросить цену →Size sensor fixing plate 2500
106LS05290000 запросить цену →CS detect shaft
116LS04595000 запросить цену →CS detect spring
126LS01814000 запросить цену →S tray reverse collar
136LA58926000 запросить цену →E-ring
146LS06168000 запросить цену →Photo sensor
156LS03791000 запросить цену →Lower limit sensor fixing plate
166LS06170000 запросить цену →Transport sensor
176LA58928000 запросить цену →E-ring
186LS01817000 запросить цену →Gear
196LA58793700 запросить цену →SCREW M4X10
206LS03537000 запросить цену →Cassette brake frame
216LS04785000 запросить цену →Bearing
226LS04920000 запросить цену →Cassette brake gear
236LA58794800 запросить цену →SCREW M4X16
246LS05130000 запросить цену →Cassette brake shaft
256LS03726000 запросить цену →Pin
266LS05472000 запросить цену →Brake cover
276LS03536000 запросить цену →Cassette brake frame
286LA58792000 запросить цену →Screw M3X4
296LS03069000 запросить цену →Brake plate ass'y
306LS06202000 запросить цену →Screw
316LS04887000 запросить цену →Gear 12T
326LS05923000 запросить цену →Centrifugal brake pad
346LA58923000 запросить цену →E-ring
356LS04667000 запросить цену →Centrifugal spring
366LS02990000 запросить цену →Centrifugal fixing plate ass'y
376LS03751000 запросить цену →Centrifugal plate
396LS04374000 запросить цену →Screw
406LS06248000 запросить цену →Washer
416LS06179000 запросить цену →Screw
426LS04058000 запросить цену →Brake fixing plate
436LS06227000 запросить цену →Screw
446LS04301000 запросить цену →Screw

MX-LC13

MX-LC13

№АртикулНаименование
16LS05977000 запросить цену →Delivery lock pawl
26LA58792800 запросить цену →Screw M3X8
36LS06242000 запросить цену →E ring
46LS04790000 запросить цену →Bearing
56LA58794800 запросить цену →SCREW M4X16
66LS03794000 запросить цену →Handle sensor fixing plate
76LS06168000 запросить цену →Photo sensor
86LS03309000 запросить цену →LCT cassette front harness
96LS04054000 запросить цену →Cassette lock fixing plate 2500
106LS05658000 запросить цену →Handle stopper rubber A3
116LS01806000 запросить цену →Edge saddle
126LS06092000 запросить цену →Keep solenoid
136LS04326000 запросить цену →Screw
146LS04414000 запросить цену →Lock pawl link arm
156LS04611000 запросить цену →Lock pawl link arm spring
166LS06240000 запросить цену →E ring
176LS03790000 запросить цену →Lock tension plate
186LS05286000 запросить цену →E lock release shaft 2500
196LS01834000 запросить цену →Delivery holder shaft
206LS05285000 запросить цену →Cassette lock shaft 2500
216LS04675000 запросить цену →Lock spring
226LA58923000 запросить цену →E-ring

MX-LC13

MX-LC13

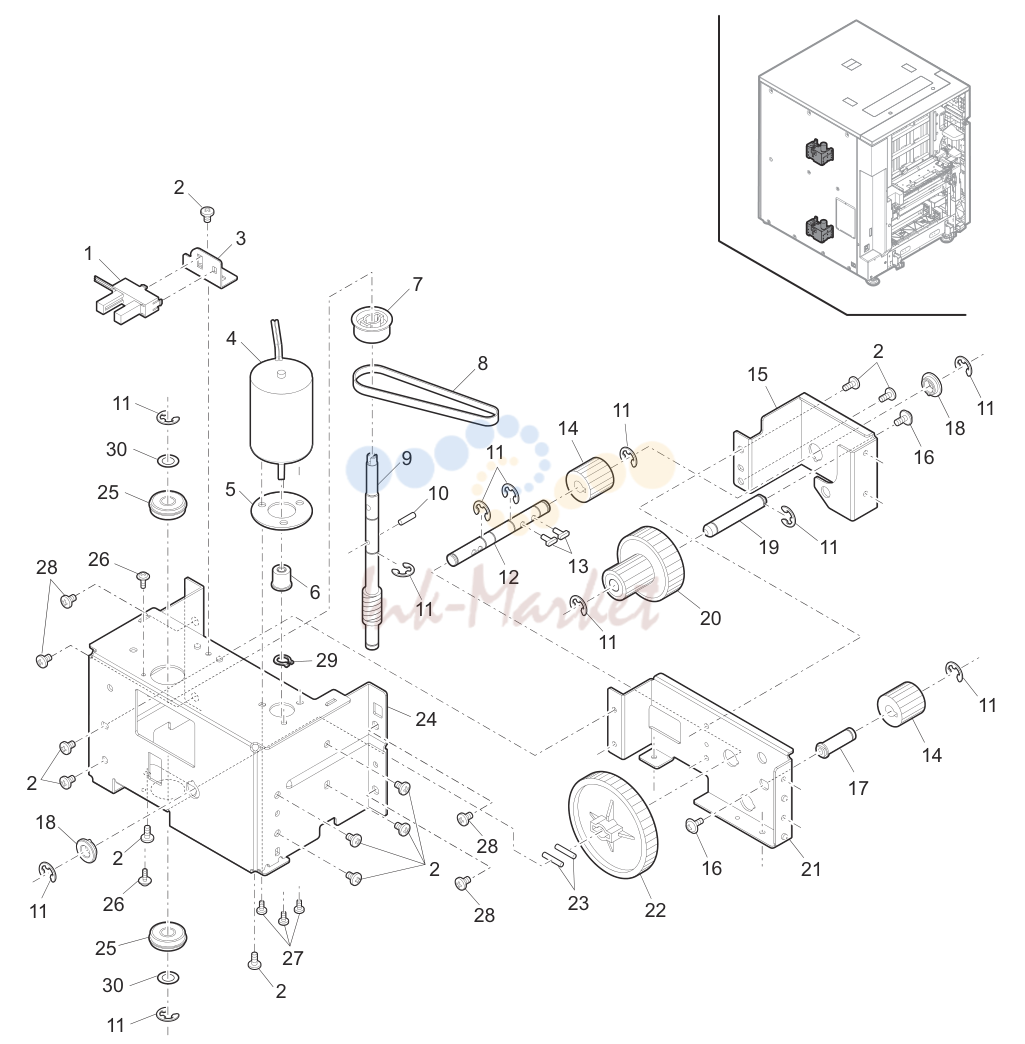

№АртикулНаименование
16LS01823000 запросить цену →Photo sensor
26LS06226000 запросить цену →Screw
36LS03814000 запросить цену →Encoder plate
46LS06090000 запросить цену →Lift motor
56LS05659000 запросить цену →Motor vibration isolation rubber A3
66LS05012000 запросить цену →Pulley
76LS05013000 запросить цену →Pulley
86LS04741000 запросить цену →Belt
96LS04988000 запросить цену →Worm gear 3000N
106LS03726000 запросить цену →Pin
116LA58928000 запросить цену →E-ring
126LS05129000 запросить цену →Worm wheel shaft A3
136LS03733000 запросить цену →T type pin
146LS04890000 запросить цену →Gear 20T
156LS03801000 запросить цену →Lift reinforce plate
166LS04374000 запросить цену →Screw
176LS05139000 запросить цену →Lift idle shaft B
186LS04785000 запросить цену →Bearing
196LS05138000 запросить цену →Lift idle shaft A
206LS04924000 запросить цену →Gear
216LS03797000 запросить цену →Lift drive plate
226LS04888000 запросить цену →Worm wheel gear 86T
236LS03730000 запросить цену →Pin
246LS03495000 запросить цену →Lift drive base A3
256LS04829000 запросить цену →Bearing
266LA58851000 запросить цену →Screw
276LS06186000 запросить цену →Screw
286LS04305000 запросить цену →Screw
296LS05764000 запросить цену →G4 ring
306LS04261000 запросить цену →Washer

Полный список запчастей доступен по запросу.

Источник: Инк-Маркет.ру.
