Toshiba Mx LC12 Large Capacity Tray — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

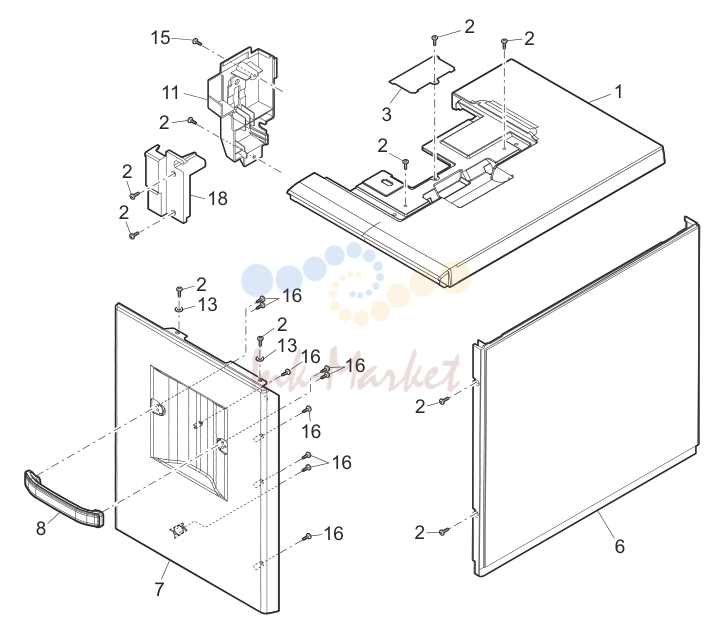

MX-LC12
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS03380000 запросить цену → | Upper cabinet |
| 2 | 6LS06227000 запросить цену → | Screw |
| 3 | 6LS05797000 запросить цену → | Pick up cover sheet |
| 4 | 6LS03347000 запросить цену → | Rear cabinet |
| 5 | 6LS01821000 запросить цену → | LCC handle |
| 6 | 6LS03348000 запросить цену → | Right cabinet DR |
| 7 | 6LS03382000 запросить цену → | Front cabinet |
| 8 | 6LS02988000 запросить цену → | Cassette handle ass'y |
| 11 | 6LS01813000 запросить цену → | 3000 tray cabinet left rear CG |
| 13 | 6LS06250000 запросить цену → | Washer |
| 15 | 6LS04301000 запросить цену → | Screw |
| 16 | 6LA58793700 запросить цену → | SCREW M4X10 |
| 18 | 6LS02908000 запросить цену → | Upper lock cover |

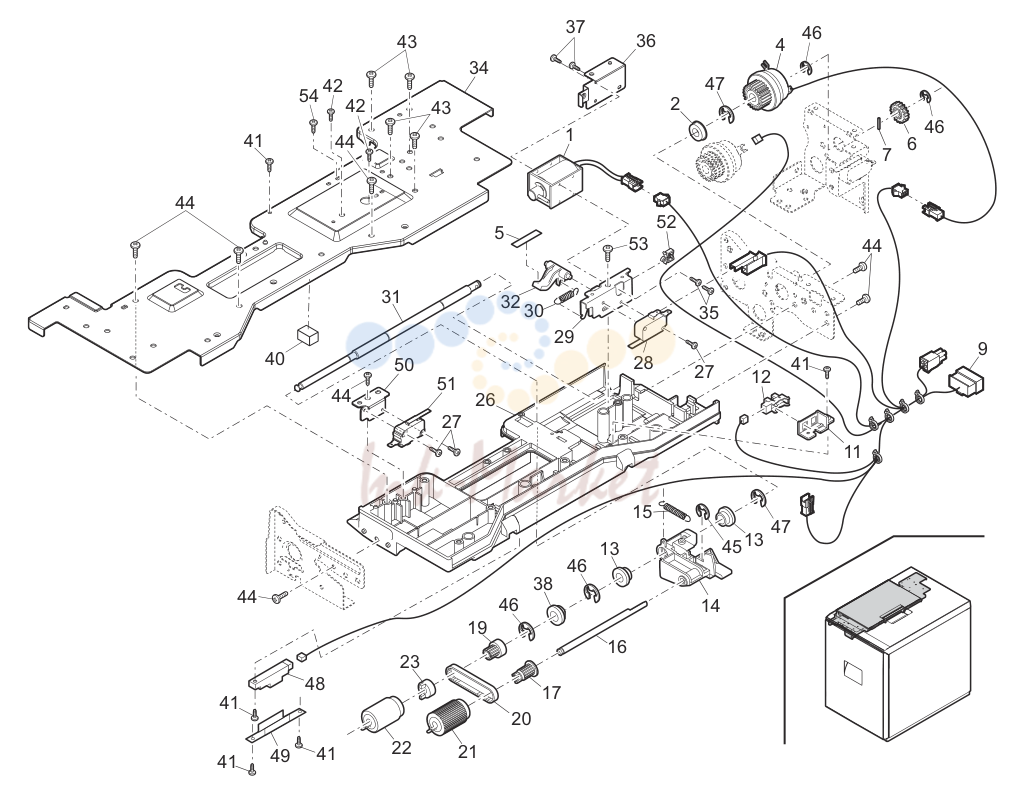

MX-LC12
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS06095000 запросить цену → | PIC solenoid PO |
| 2 | 6LS04831000 запросить цену → | Bearing |
| 4 | 6LS05337000 запросить цену → | 5K clutch (W) |
| 5 | 6LS05675000 запросить цену → | Solenoid lever cushion CD |
| 6 | 6LS04901000 запросить цену → | Gear 16T |
| 7 | 6LS03737000 запросить цену → | SP Pin |
| 9 | 6LS03175000 запросить цену → | Paper feed harness |
| 11 | 6LS04102000 запросить цену → | Multi sensor fixing plate |
| 12 | 6LS06158000 запросить цену → | Photo sensor |
| 13 | 6LS04785000 запросить цену → | Bearing |
| 14 | 6LS03646000 запросить цену → | Paper feed turn plate LC |
| 15 | 6LS04712000 запросить цену → | Pick support spring HE |
| 16 | 6LS05105000 запросить цену → | Pick up shaft LC |
| 17 | 6LS04998000 запросить цену → | Pick up roller pulley |
| 19 | 6LS04999000 запросить цену → | Paper feed roller pulley |
| 20 | 6LS04739000 запросить цену → | Belt |
| 21 | 6LS05051000 запросить цену → | Pick up roller |
| 22 | 6LS05066000 запросить цену → | Paper feed separate roller |
| 23 | 6LS04850000 запросить цену → | One way coupling |
| 26 | 6LS05621000 запросить цену → | Paper feed upper guide HE |
| 27 | 6LS06222000 запросить цену → | Screw |
| 28 | 6LS06046000 запросить цену → | Micro switch |
| 29 | 6LS03980000 запросить цену → | Solenoid fixing plate HE |
| 30 | 6LS04709000 запросить цену → | Solenoid arm spring HE |
| 31 | 6LS05104000 запросить цену → | Paper feed shaft LC |
| 32 | 6LS04494000 запросить цену → | Solenoid lever HE |
| 34 | 6LS03979000 запросить цену → | Paper feed fixing plate HE |
| 35 | 6LA58792100 запросить цену → | Screw |
| 36 | 6LS03981000 запросить цену → | Solenoid lever fixing plate |
| 37 | 6LS04359000 запросить цену → | Screw |
| 38 | 6LS04790000 запросить цену → | Bearing |
| 40 | 6LS05672000 запросить цену → | Pick up damper cushion |
| 41 | 6LA58793200 запросить цену → | Screw M3X8 |
| 42 | 6LS04304000 запросить цену → | Screw |
| 43 | 6LS06227000 запросить цену → | Screw |
| 44 | 6LA58793800 запросить цену → | Screw M4X12 |
| 45 | 6LS06242000 запросить цену → | E ring |
| 46 | 6LA58926000 запросить цену → | E-ring |
| 47 | 6LA58928000 запросить цену → | E-ring |
| 48 | 6LS06162000 запросить цену → | Sensor |
| 49 | 6LS05802000 запросить цену → | Sensor cover |
| 50 | 6LS03982000 запросить цену → | Open/close switch fixing plate |
| 51 | 6LS06044000 запросить цену → | Door Switch |
| 52 | 6LS03603000 запросить цену → | Mini clamp |
| 53 | 6LS04254000 запросить цену → | Screw |
| 54 | 6LA58794500 запросить цену → | Screw M3X8 |

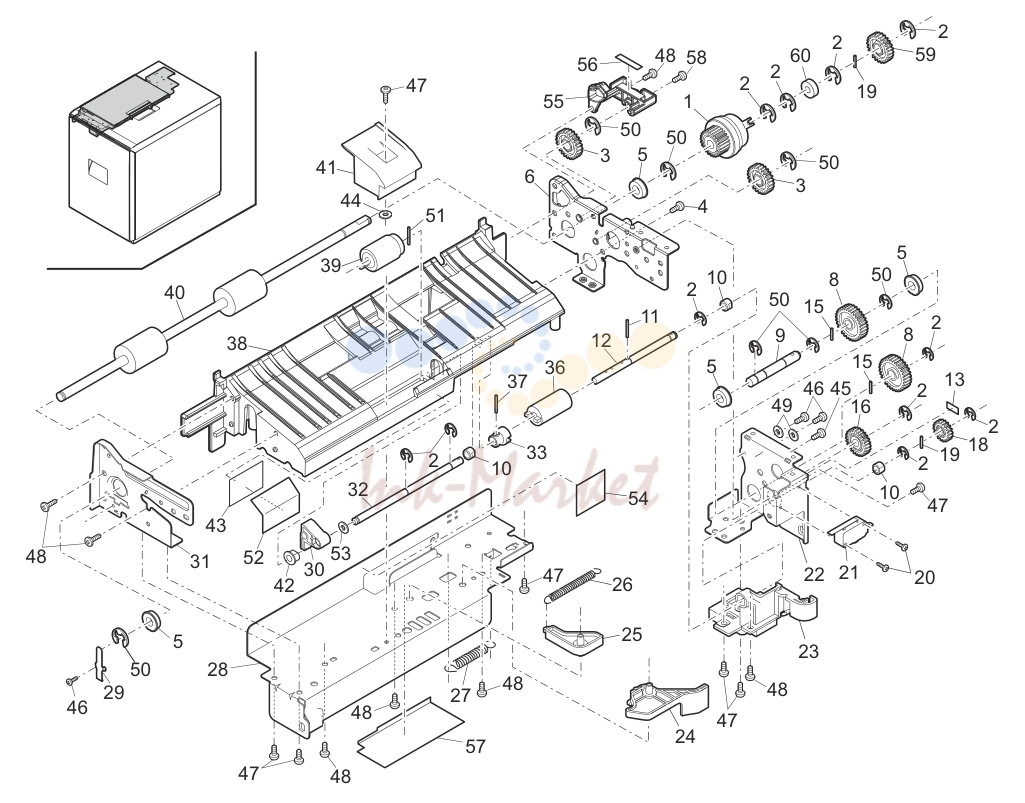

MX-LC12
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS05336000 запросить цену → | 5K clutch |
| 2 | 6LA58926000 запросить цену → | E-ring |
| 3 | 6LS02960000 запросить цену → | DV idle gear 24T |
| 4 | 6LS04254000 запросить цену → | Screw |
| 5 | 6LS04831000 запросить цену → | Bearing |
| 6 | 6LS02953000 запросить цену → | Paper feed frame R HE ass'y |
| 8 | 6LS04894000 запросить цену → | Transport drive gear |
| 9 | 6LS05108000 запросить цену → | Joint gear shaft |
| 10 | 6LS04795000 запросить цену → | Bearing |
| 11 | 6LS03724000 запросить цену → | SP pin |
| 12 | 6LS05106000 запросить цену → | Reversal roller shaft A LC |
| 13 | 6LS05929000 запросить цену → | Paper feed shaft vibration proof sheet |
| 15 | 6LS03732000 запросить цену → | SP pin |
| 16 | 6LS04906000 запросить цену → | One way gear |
| 18 | 6LS04901000 запросить цену → | Gear 16T |
| 19 | 6LS03737000 запросить цену → | SP Pin |
| 20 | 6LS06222000 запросить цену → | Screw |
| 21 | 6LS06044000 запросить цену → | Door Switch |
| 22 | 6LS02920000 запросить цену → | Paper feed sub frame ass'y |
| 23 | 6LS04107000 запросить цену → | TL fixing plate |
| 24 | 6LS04463000 запросить цену → | Separate pressure release lever LC |
| 25 | 6LS04408000 запросить цену → | Pressure arm |
| 26 | 6LS04710000 запросить цену → | Separate spring HE |
| 27 | 6LS04659000 запросить цену → | Pressure release spring |
| 28 | 6LS03761000 запросить цену → | Paper feed support plate |
| 29 | 6LS06026000 запросить цену → | Delivery earth plate |
| 30 | 6LS03645000 запросить цену → | Rotation fulcrum holder |
| 31 | 6LS03533000 запросить цену → | Paper feed frame F |
| 32 | 6LS05107000 запросить цену → | Reversal roller shaft B LC |
| 33 | 6LS04856000 запросить цену → | Separate coupling |
| 36 | 6LS05345000 запросить цену → | Paper feed torque limiter |
| 37 | 6LS03742000 запросить цену → | SP pin |
| 38 | 6LS05624000 запросить цену → | Paper feed lower guide HE |
| 39 | 6LS05066000 запросить цену → | Paper feed separate roller |
| 40 | 6LS05080000 запросить цену → | Transport roller HE |
| 41 | 6LS05570000 запросить цену → | Separate roller guide |
| 42 | 6LS04786000 запросить цену → | Bearing |
| 43 | 6LS05904000 запросить цену → | Separate sheet upper |
| 44 | 6LS04378000 запросить цену → | Push nut(M4) |
| 45 | 6LS04374000 запросить цену → | Screw |
| 46 | 6LA58794500 запросить цену → | Screw M3X8 |
| 47 | 6LS06226000 запросить цену → | Screw |
| 48 | 6LA58793800 запросить цену → | Screw M4X12 |
| 49 | 6LA58914000 запросить цену → | Washer |
| 50 | 6LA58928000 запросить цену → | E-ring |
| 51 | 6LS03740000 запросить цену → | SP pin |
| 52 | 6LS05803000 запросить цену → | Separate front sheet |
| 53 | 6LS04395000 запросить цену → | Poly slider |
| 54 | 6LS05850000 запросить цену → | Edge protect sheet |
| 55 | 6LS03699000 запросить цену → | Transport sensor harness holder |
| 56 | 6LS05856000 запросить цену → | Harness fixing sheet HE |
| 57 | 6LS05851000 запросить цену → | LC paper feed lower cover sheet |
| 58 | 6LS06179000 запросить цену → | Screw |
| 59 | 6LS04905000 запросить цену → | PS front drive gear |
| 60 | 6LS05350000 запросить цену → | Belt drive collar |
| 61 | 6LS05905000 запросить цену → | Separate sheet lower |

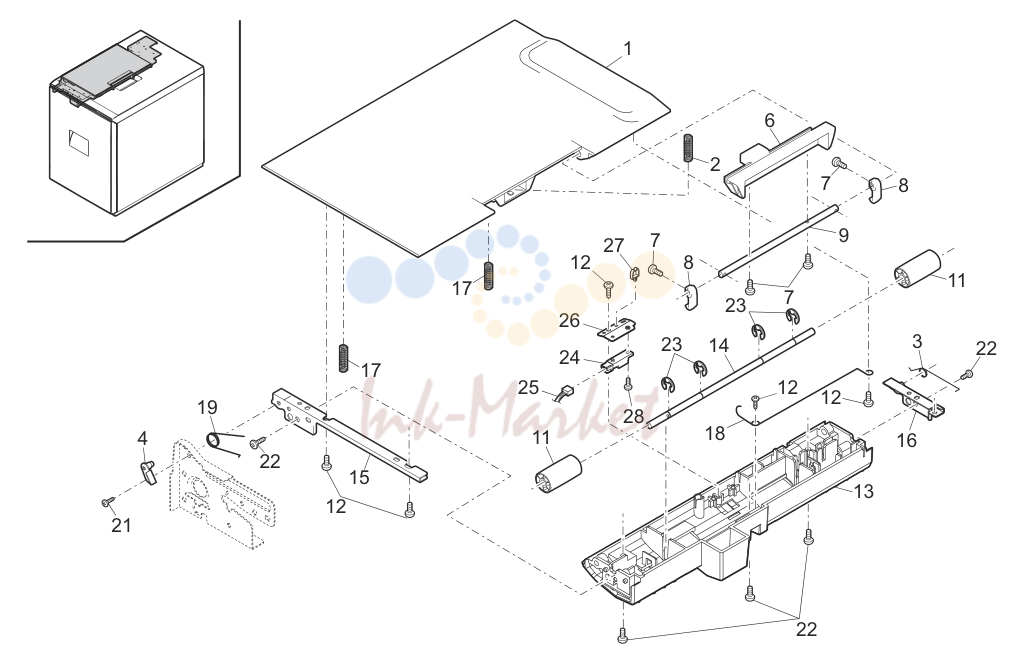

MX-LC12
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS03381000 запросить цену → | Upper open/close cabinet HE |
| 2 | 6LS04538000 запросить цену → | Upper open/close handle spring |
| 3 | 6LS04636000 запросить цену → | Upper open/close support spring |
| 4 | 6LS02993000 запросить цену → | Upper open/close fulcrum plate ass'y |
| 6 | 6LS04461000 запросить цену → | Desk left door releace lever |
| 7 | 6LA58792100 запросить цену → | Screw |
| 8 | 6LS05976000 запросить цену → | Desk left door lock pawl |
| 9 | 6LS05101000 запросить цену → | Upper open/close handle shaft |
| 11 | 6LS03129000 запросить цену → | Follower roller ass'y |
| 12 | 6LA58793100 запросить цену → | Screw M3X6 |
| 13 | 6LS05622000 запросить цену → | LCC upper open/close paper guide HE |
| 14 | 6LS05102000 запросить цену → | Transport follower shaft LC |
| 15 | 6LS03531000 запросить цену → | Upper open/close frame F |
| 16 | 6LS02954000 запросить цену → | Upper open/close frame R |
| 17 | 6LS04536000 запросить цену → | Transport follower spring |
| 18 | 6LS04601000 запросить цену → | Upper open/close earth spring |
| 19 | 6LS04604000 запросить цену → | Upper open/close support spring |
| 21 | 6LS06227000 запросить цену → | Screw |
| 22 | 6LA58793700 запросить цену → | SCREW M4X10 |
| 23 | 6LA58926000 запросить цену → | E-ring |
| 24 | 6LS06164000 запросить цену → | Sensor |
| 25 | 6LS03176000 запросить цену → | Sensor harness |
| 26 | 6LS03983000 запросить цену → | Transport sensor fixing plate HE |
| 27 | 6LS03603000 запросить цену → | Mini clamp |
| 28 | 6LA58794500 запросить цену → | Screw M3X8 |

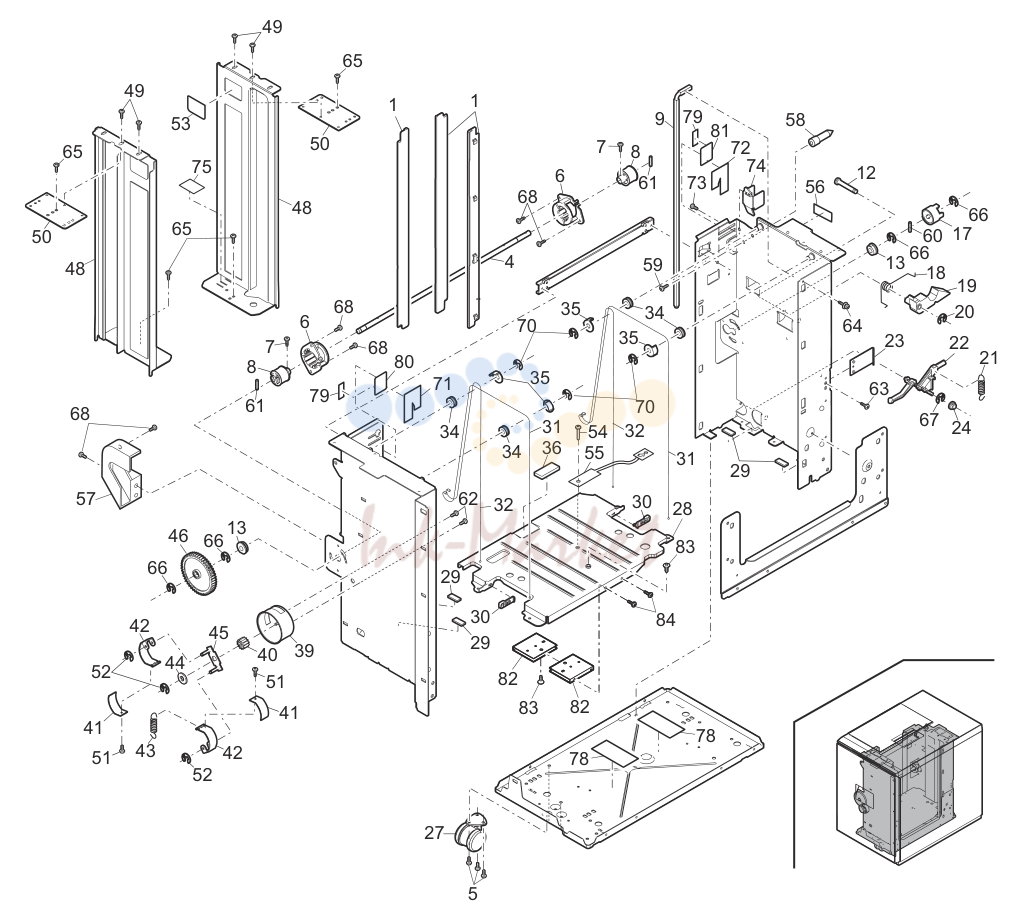

MX-LC12
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS04892000 запросить цену → | Gear 30T |
| 2 | 6LS05109000 запросить цену → | Lift coupling shaft |
| 3 | 6LS03733000 запросить цену → | T type pin |
| 4 | 6LS04785000 запросить цену → | Bearing |
| 6 | 6LS06090000 запросить цену → | Lift motor |
| 7 | 6LS05012000 запросить цену → | Pulley |
| 8 | 6LS05764000 запросить цену → | G4 ring |
| 9 | 6LA58928000 запросить цену → | E-ring |
| 10 | 6LS04829000 запросить цену → | Bearing |
| 11 | 6LS01822000 запросить цену → | Photo sensor |
| 12 | 6LS04988000 запросить цену → | Worm gear 3000N |
| 13 | 6LS04740000 запросить цену → | Belt |
| 14 | 6LS05013000 запросить цену → | Pulley |
| 15 | 6LS03726000 запросить цену → | Pin |
| 16 | 6LA58792700 запросить цену → | Screw M3X6 |
| 17 | 6LS05110000 запросить цену → | Worm wheel shaft |
| 18 | 6LS04888000 запросить цену → | Worm wheel gear 86T |
| 19 | 6LS04890000 запросить цену → | Gear 20T |
| 20 | 6LS03730000 запросить цену → | Pin |
| 21 | 6LS05326000 запросить цену → | Lift drive BOX |
| 22 | 6LS06227000 запросить цену → | Screw |
| 23 | 6LS04857000 запросить цену → | Lift coupling |
| 25 | 6LS04537000 запросить цену → | Lift coupling spring |
| 26 | 6LS03766000 запросить цену → | Lift drive unit fixing plate |
| 27 | 6LS05653000 запросить цену → | Motor protection rubber |
| 28 | 6LS06243000 запросить цену → | E ring |
| 29 | 6LA58852000 запросить цену → | Screw |
| 30 | 6LS03734000 запросить цену → | SP pin |

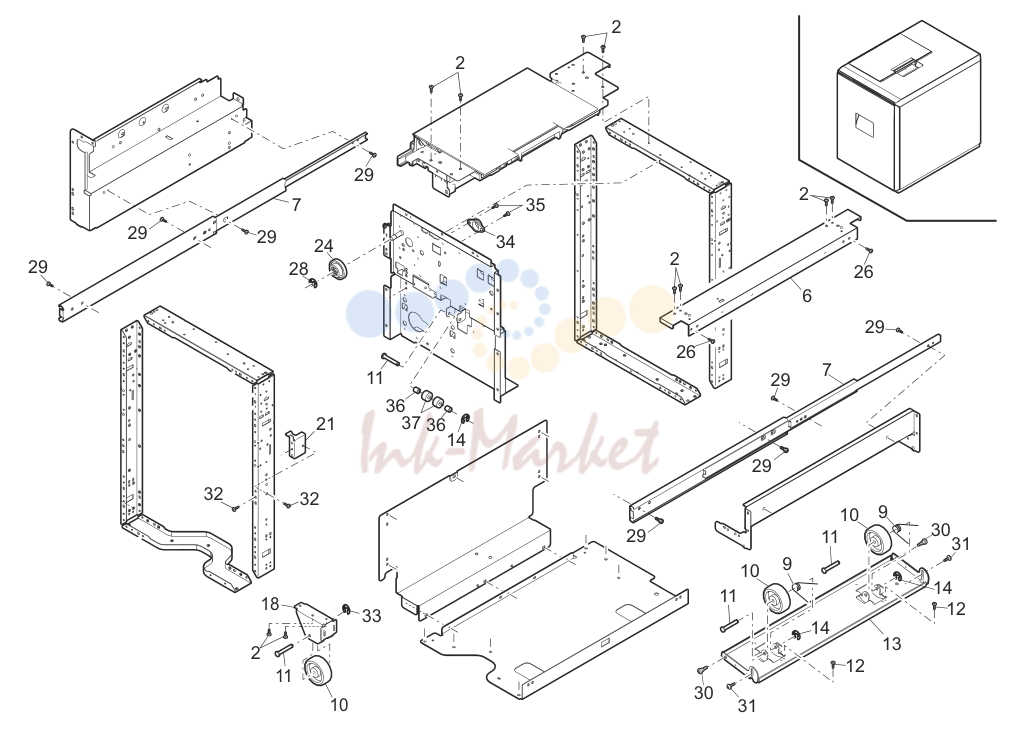

MX-LC12
| № | Артикул | Наименование |
|---|---|---|
| 2 | 6LS06227000 запросить цену → | Screw |
| 6 | 6LS01801000 запросить цену → | Prop joint stay 3000L |
| 7 | 6LS04151000 запросить цену → | Slide rail |
| 9 | 6LS04603000 запросить цену → | Height adjust spring |
| 10 | 6LS01832000 запросить цену → | Height adjust roller |
| 11 | 6LS05096000 запросить цену → | T cassette lock shaft |
| 13 | 6LS03760000 запросить цену → | Height adjust plate |
| 14 | 6LA58926000 запросить цену → | E-ring |
| 18 | 6LS03767000 запросить цену → | Caster fixing plate DR |
| 21 | 6LS01802000 запросить цену → | Accuride stopper L |
| 24 | 6LS04903000 запросить цену → | Gear 55T/25T |
| 26 | 6LS04304000 запросить цену → | Screw |
| 28 | 6LA58928000 запросить цену → | E-ring |
| 29 | 6LS04312000 запросить цену → | Screw |
| 30 | 6LS04265000 запросить цену → | Step screw |
| 31 | 6LS06204000 запросить цену → | Screw |
| 32 | 6LS06179000 запросить цену → | Screw |
| 34 | 6LS03641000 запросить цену → | Holder D |
| 35 | 6LA58852000 запросить цену → | Screw |
| 36 | 6LS04782000 запросить цену → | Bearing F6 |
| 37 | 6LS04832000 запросить цену → | Bearing |
MX-LC12
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS05571000 запросить цену → | Paper regulation guide |
| 4 | 6LS05103000 запросить цену → | Winder shaft LC |
| 5 | 6LS06227000 запросить цену → | Screw |
| 6 | 6LS05373000 запросить цену → | Winder pulley cover |
| 7 | 6LS04304000 запросить цену → | Screw |
| 8 | 6LS05014000 запросить цену → | Wire reel |
| 12 | 6LS05096000 запросить цену → | T cassette lock shaft |
| 13 | 6LS04785000 запросить цену → | Bearing |
| 17 | 6LS04857000 запросить цену → | Lift coupling |
| 18 | 6LS04602000 запросить цену → | D cassette lock arm spring |
| 19 | 6LS04404000 запросить цену → | T cassette lock arm |
| 20 | 6LA58926000 запросить цену → | E-ring |
| 21 | 6LS04666000 запросить цену → | Lower limit actuator spring |
| 22 | 6LS04464000 запросить цену → | Lower limit actuator |
| 23 | 6LS01826000 запросить цену → | Accuride stopper TRY |
| 24 | 6LS04803000 запросить цену → | Gate bearing |
| 27 | 6LS01824000 запросить цену → | Caster |
| 28 | 6LS03489000 запросить цену → | Paper feed base |
| 29 | 6LS05654000 запросить цену → | Paper feed base soundproof rubber |
| 30 | 6LS05572000 запросить цену → | Paper feed base guide |
| 31 | 6LS06002000 запросить цену → | Wire L |
| 32 | 6LS06003000 запросить цену → | Wire R |
| 34 | 6LS05004000 запросить цену → | Wire pulley |
| 35 | 6LS05371000 запросить цену → | Wire fixing collar N |
| 36 | 6LS05920000 запросить цену → | Paper feed base sheet |
| 39 | 6LS03069000 запросить цену → | Brake plate ass'y |
| 40 | 6LS04887000 запросить цену → | Gear 12T |
| 41 | 6LS05923000 запросить цену → | Centrifugal brake pad |
| 42 | 6LS03751000 запросить цену → | Centrifugal plate |
| 43 | 6LS04667000 запросить цену → | Centrifugal spring |
| 44 | 6LS06248000 запросить цену → | Washer |
| 45 | 6LS02990000 запросить цену → | Centrifugal fixing plate ass'y |
| 46 | 6LS01817000 запросить цену → | Gear |
| 48 | 6LS03768000 запросить цену → | Size regulation plate |
| 49 | 6LS04310000 запросить цену → | Screw |
| 50 | 6LS03758000 запросить цену → | Size guide adjust plate |
| 51 | 6LS06202000 запросить цену → | Screw |
| 52 | 6LA58923000 запросить цену → | E-ring |
| 53 | 6LS06119000 запросить цену → | Indication label |
| 54 | 6LS04278000 запросить цену → | Screw |
| 55 | 6LS02903000 запросить цену → | Unpacking caution label |
| 56 | 6LS05652000 запросить цену → | Cassette stopper rubber |
| 57 | 6LS05374000 запросить цену → | Centrifugal gear cover |
| 58 | 6LS05111000 запросить цену → | Cassette position shaft R |
| 59 | 6LS04374000 запросить цену → | Screw |
| 60 | 6LS03726000 запросить цену → | Pin |
| 61 | 6LS03730000 запросить цену → | Pin |
| 62 | 6LA58792000 запросить цену → | Screw M3X4 |
| 63 | 6LS06179000 запросить цену → | Screw |
| 65 | 6LS04257000 запросить цену → | Screw(4×10) |
| 66 | 6LA58928000 запросить цену → | E-ring |
| 67 | 6LS01830000 запросить цену → | E4 type ring |
| 68 | 6LS06226000 запросить цену → | Screw |
| 70 | 6LS06243000 запросить цену → | E ring |
| 71 | 6LS05809000 запросить цену → | Cassette paper feed sheet F |
| 72 | 6LS05810000 запросить цену → | Cassette paper feed sheet R |
| 73 | 6LS04314000 запросить цену → | Screw |
| 74 | 6LS05509000 запросить цену → | Regulation supprot guide |
| 78 | 6LS05925000 запросить цену → | Tray soundproof sheet |
| 79 | 6LS05989000 запросить цену → | Cassette paper feed tape |
| 80 | 6LS03815000 запросить цену → | Cassette paper feed plate |
| 81 | 6LS03816000 запросить цену → | Cassette paper feed plate R |
| 82 | 6LS03995000 запросить цену → | Paper feed weight plate |
| 83 | 6LS04273000 запросить цену → | Screw(4×8) |
| 84 | 6LA58792200 запросить цену → | Screw M3X8 |

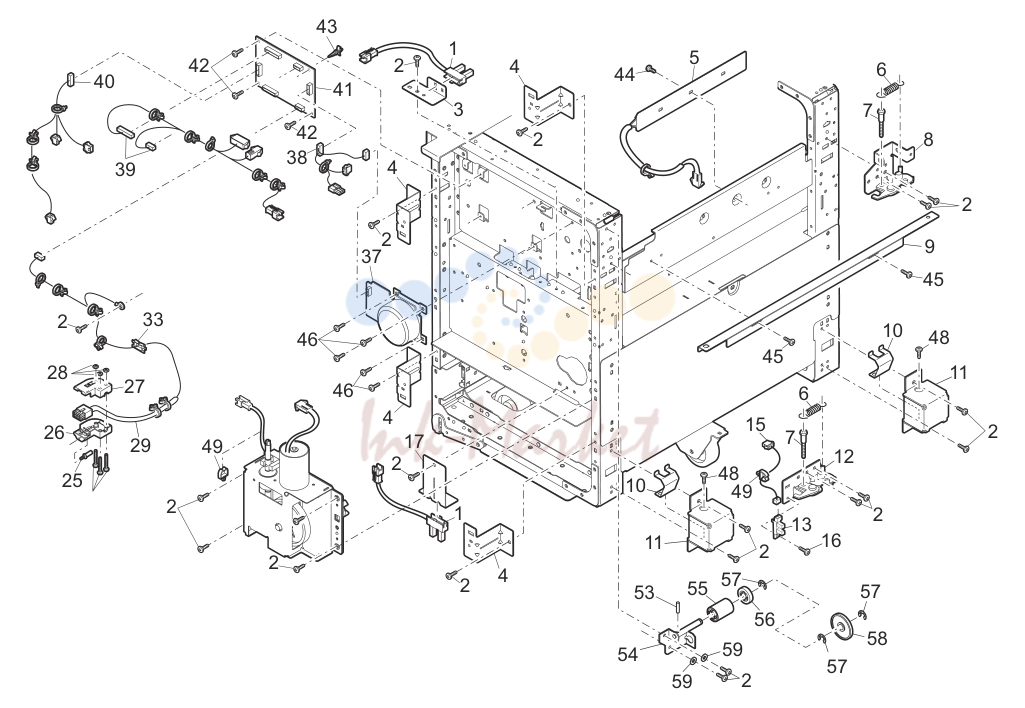

MX-LC12
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS01822000 запросить цену → | Photo sensor |
| 2 | 6LS06227000 запросить цену → | Screw |
| 3 | 6LS03754000 запросить цену → | Cassette sensor fixing plate |
| 4 | 6LS03765000 запросить цену → | Rear cabinet fixing plate |
| 6 | 6LS04668000 запросить цену → | Lock release plate spring |
| 7 | 6LS01811000 запросить цену → | Lock release step screw |
| 8 | 6LS01803000 запросить цену → | Lock fixing plate F ass'y |
| 9 | 6LS01827000 запросить цену → | Lock release joint plate |
| 10 | 6LS04653000 запросить цену → | LCC lower earth plate |
| 11 | 6LS03759000 запросить цену → | LCC fixing plate lower |
| 12 | 6LS01804000 запросить цену → | Lock fixing plate R ass'y |
| 13 | 6LS06159000 запросить цену → | Photo sensor |
| 15 | 6LS03156000 запросить цену → | Sensor harness |
| 16 | 6LA58792000 запросить цену → | Screw M3X4 |
| 17 | 6LS03764000 запросить цену → | Lower limit sensor fixing plate |
| 23 | 6LS04388000 запросить цену → | Washer |
| 24 | 6LS01808000 запросить цену → | Screw |
| 25 | 6LS01807000 запросить цену → | Screw for EL Connector |
| 26 | 6LS01816000 запросить цену → | Connector cover B |
| 27 | 6LS01815000 запросить цену → | Connector cover A |
| 28 | 6LS01825000 запросить цену → | Nut |
| 29 | 6LS03174000 запросить цену → | Body joint harness PO |
| 33 | 6LS03614000 запросить цену → | Edge wire saddle |
| 37 | 6LS06070000 запросить цену → | Transport motor SB |
| 38 | 6LS03157000 запросить цену → | Lift up harness |
| 39 | 6LS03155000 запросить цену → | Main harness |
| 40 | 6LS03159000 запросить цену → | Lower main harness |
| 41 | 6LS03102000 запросить цену → | LCC main PWB unit PO |
| 42 | 6LA58792100 запросить цену → | Screw |
| 43 | 6LS04246000 запросить цену → | PWB support |
| 45 | 6LS04262000 запросить цену → | Step screw |
| 46 | 6LS06226000 запросить цену → | Screw |
| 48 | 6LS04301000 запросить цену → | Screw |
| 49 | 6LS01820000 запросить цену → | Mini clamp |
| 53 | 6LS03737000 запросить цену → | SP Pin |
| 54 | 6LS03067000 запросить цену → | TL fixing plate ass'y |
| 55 | 6LS05342000 запросить цену → | Transport torque limiter |
| 56 | 6LS01819000 запросить цену → | 20T gear |
| 57 | 6LA58926000 запросить цену → | E-ring |
| 58 | 6LS05349000 запросить цену → | Delivery drive joint collar |
| 59 | 6LS04393000 запросить цену → | Washer |

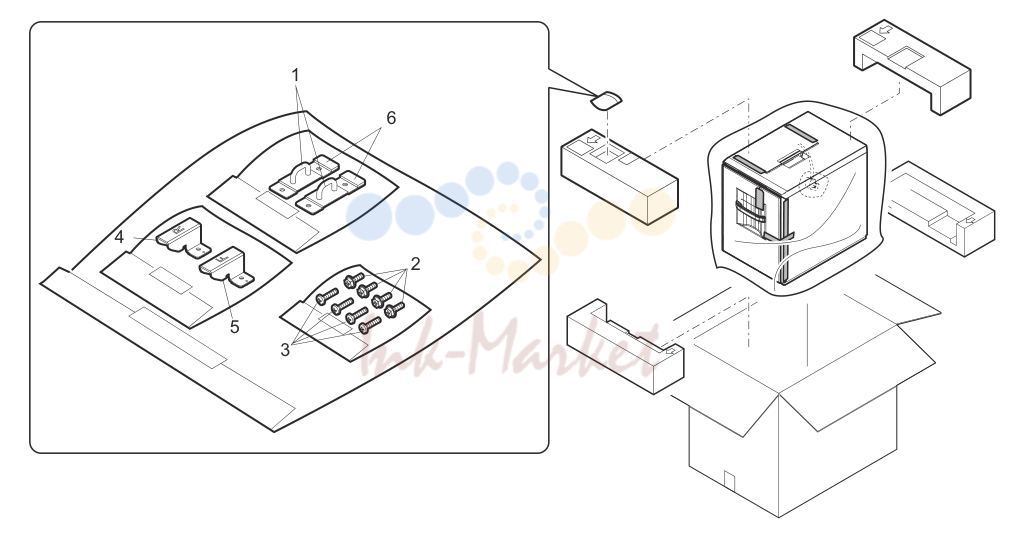

MX-LC12
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS02996000 запросить цену → | DSK fixing plate upper ass'y |
| 2 | 6LS01809000 запросить цену → | Screw |
| 3 | 6LS06181000 запросить цену → | Screw |
| 4 | 6LS03763000 запросить цену → | LCC joint plate lower rear |
| 5 | 6LS03762000 запросить цену → | LCC joint plate lower front |
| 6 | 6LS05655000 запросить цену → | LCC stopper rubber WH2 |
комментарии
