Toshiba Mx FX15 Facsimile Expansion Kit — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

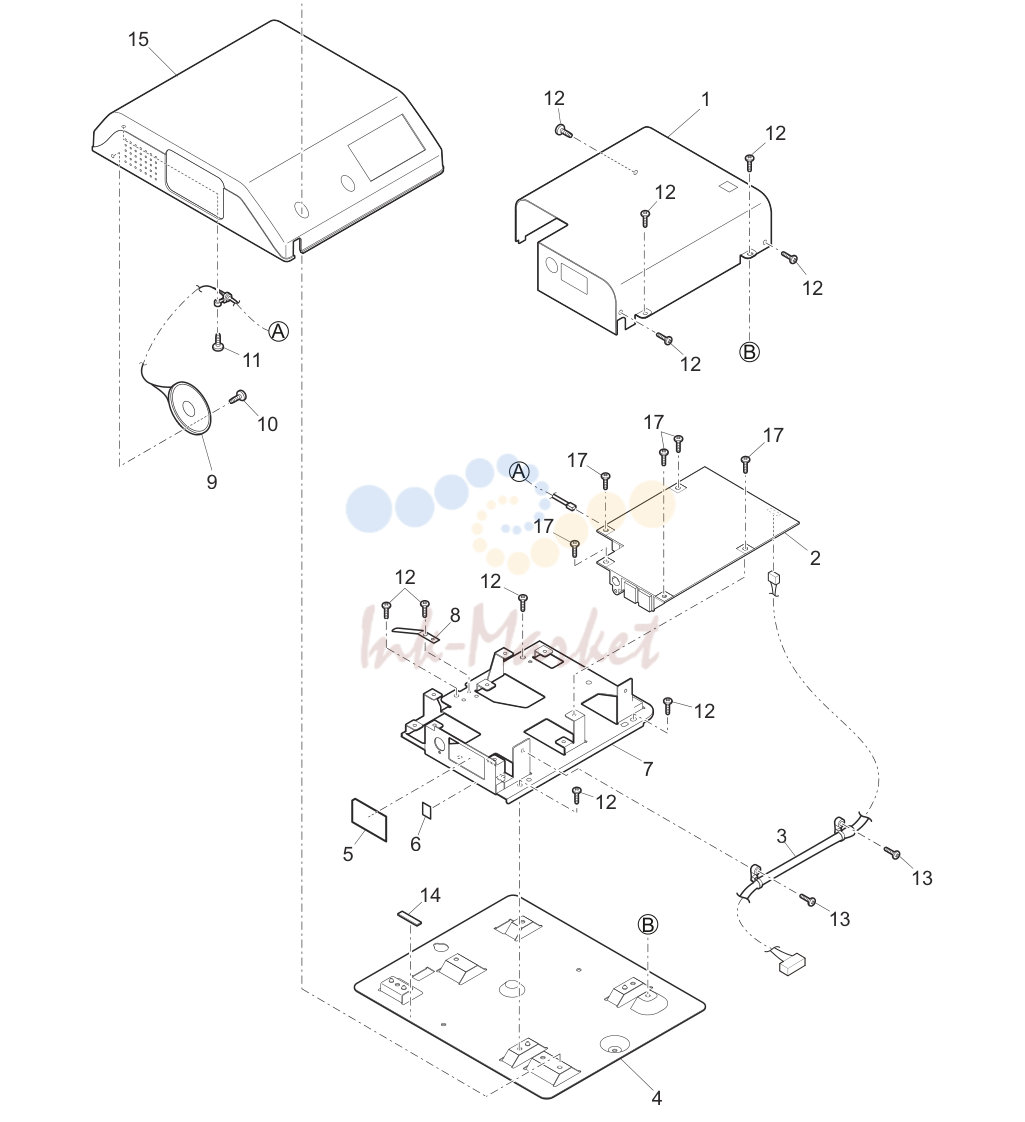

MX-FX15
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS07002000 запросить цену → | 2nd FAX cover |
| 2 | 6LS07003000 запросить цену → | FAX PWB |
| 3 | 6LS07004000 запросить цену → | FAX Interface cable |
| 4 | 6LS07005000 запросить цену → | 2nd FAX PWB fixing plate |
| 5 | 6LS07006000 запросить цену → | 2nd FAX in sheet |
| 6 | 6LS07007000 запросить цену → | Earth spring |
| 7 | 6LS07008000 запросить цену → | 2nd FAX base plate |
| 8 | 6LS07009000 запросить цену → | Fixing plate spring |
| 9 | 6LS07010000 запросить цену → | Speaker unit |
| 10 | 6LS07011000 запросить цену → | Link fixing screw |
| 11 | 6LA58793400 запросить цену → | Screw M3X12 |
| 12 | 6LA58794400 запросить цену → | Screw M3X6 |
| 13 | 6LA58792900 запросить цену → | Screw M3X10 |
| 14 | 6LS07012000 запросить цену → | Gasket |
| 15 | 6LS07013000 запросить цену → | 2nd FAX cabinet |
| 16 | 6LA58794800 запросить цену → | Screw M4X8 |
| 17 | 6LS07014000 запросить цену → | Screw M3X6 |
