Toshiba Mx FN24 FN25 PNX4B Staple Finisher — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B
- MX-FN24/FN25/PNX4B

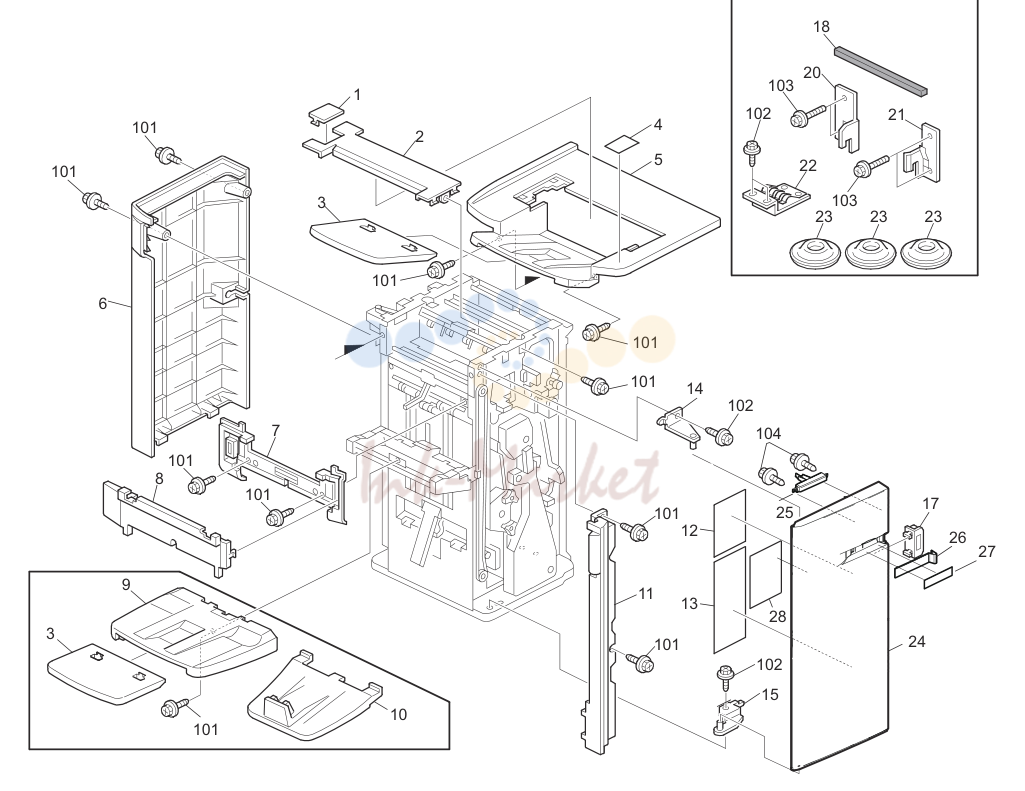

MX-FN24/FN25/PNX4B
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS02409000 запросить цену → | COVER:UPPER:CONNECTOR:RIC |
| 2 | 6LS02421000 запросить цену → | COVER:UPPER:SMALL |
| 3 | 6LS02411000 запросить цену → | TRAY:AUXILIARY |
| 4 | 6LS01982000 запросить цену → | DECAL:TRAY:FALL |
| 5 | 6LS02420000 запросить цену → | COVER:UPPER |
| 6 | 6LS02380000 запросить цену → | COVER:REAR |
| 7 | 6LS02378000 запросить цену → | COVER:LEFT UPPER |
| 8 | 6LS02379000 запросить цену → | COVER:JOGGER |
| 9 | 6LS02410000 запросить цену → | TRAY |
| 10 | 6LS02414000 запросить цену → | TRAY:PAPER CRIMP SUB-UNIT:ASS'Y |
| 11 | 6LS02377000 запросить цену → | COVER:LEFT:FRONT |
| 12 | 6LS02381000 запросить цену → | DECAL:MISFEED REMOVAL:BIND:YES MX-FN25 |
| 12 | 6LS02403000 запросить цену → | DECAL:MISFEED REMOVAL:BIND:NO MX-FN24 |
| 13 | 6LS02382000 запросить цену → | DECAL:STAPLE EXCHANGE:SR40V |
| 14 | 6LS02290000 запросить цену → | HINGE:DOOR:UPPER:ASS'Y |
| 15 | 6LS02289000 запросить цену → | HINGE:DOOR:LOWER:ASS'Y |
| 16 | 6LS02376000 запросить цену → | COVER:FRONT |
| 17 | 6LS01940000 запросить цену → | MAGNET CATCH:ASS'Y |
| 18 | 6LS01981000 запросить цену → | CUSHION:SPACER:20MM |
| 20 | 6LS02000000 запросить цену → | BRACKET:COUPLING:MACHINE OR COPIER:REAR:ASS'Y |
| 21 | 6LS02001000 запросить цену → | BRACKET:COUPLING:MACHINE OR COPIER:FRONT:ASS'Y |
| 22 | 6LS02359000 запросить цену → | BRACKET:GROUND PLATE:SC |
| 23 | 6LS01953000 запросить цену → | HOLDER:STAND |
| 24 | 6LS02416000 запросить цену → | COVER:FRONT |
| 25 | 6LS02417000 запросить цену → | HANDLE:COVER:FRONT |
| 26 | 6LS02418000 запросить цену → | CAP:COVER:FRONT |
| 27 | 6LS02419000 запросить цену → | SHEET:CAP |
| 28 | 6LS02424000 запросить цену → | DECAL:COVER:COVER:FRONT |
| 101 | 6LS01850000 запросить цену → | TAPPING SCREW:3X8 |
| 102 | 6LS01849000 запросить цену → | TAPPING SCREW:3X6 |
| 103 | 6LS01856000 запросить цену → | SCREW:4X10 |
| 104 | 6LS01848000 запросить цену → | TRAPPING SCREW:3X10 |

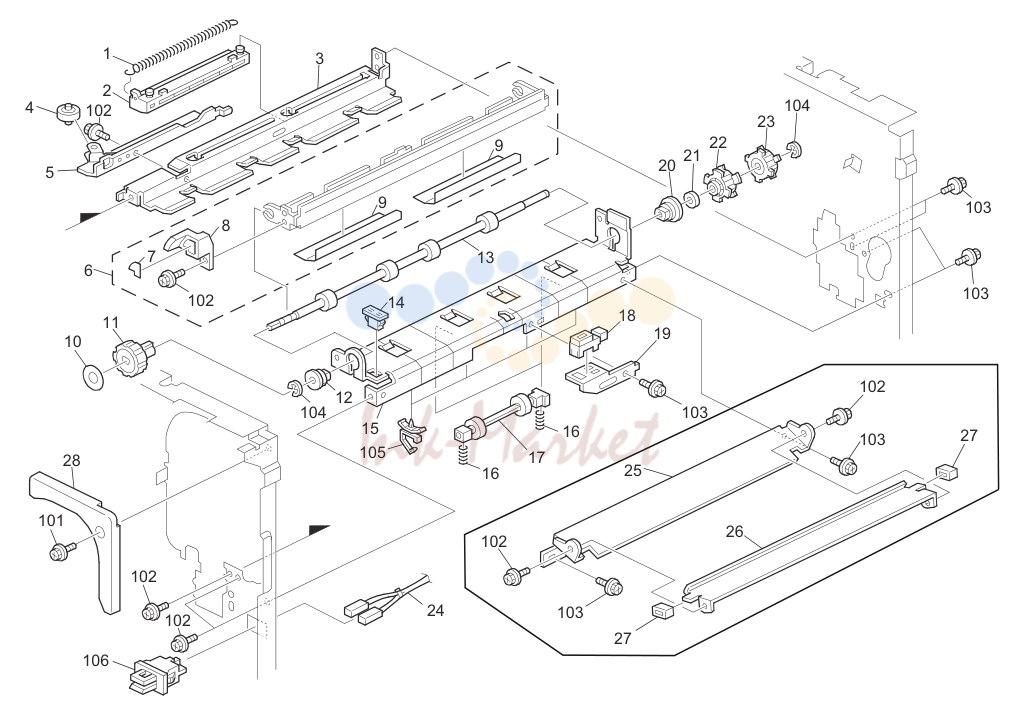

MX-FN24/FN25/PNX4B
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS02030000 запросить цену → | TENSION SPRING:GUIDE PLATE:MOVE |
| 2 | 6LS02031000 запросить цену → | GUIDE PLATE:UPPER:MOVE |
| 3 | 6LS02334000 запросить цену → | GUIDE PLATE:TRANSPORT:ENTRANCE:UPPER |
| 4 | 6LS01906000 запросить цену → | ROLLER:DRIVEN:ENTRANCE |
| 5 | 6LS02333000 запросить цену → | GUIDE PLATE:PUNCH UNIT:FRONT:UPPER:ASS'Y |
| 6 | 6LS02361000 запросить цену → | GUIDE PLATE:ENTRANCE:UPPER:OPEN AND CLOSE:ASS'Y |
| 7 | 6LS02383000 запросить цену → | DECAL:KNOB:ENTRANCE:R1 |
| 8 | 6LS02362000 запросить цену → | KNOB:GUIDE PLATE:ENTRANCE |
| 9 | 6LS02026000 запросить цену → | SHEET:ENTRANCE |
| 10 | 6LS02384000 запросить цену → | DECAL:KNOB:ENTRANCE:R2 |
| 11 | 6LS02366000 запросить цену → | LEVER:TRANSPORT ROLLER |
| 12 | 6LS02028000 запросить цену → | BUSHING:TRANSPORT ROLLER:ENTRANCE:FRONT |
| 13 | 6LS02027000 запросить цену → | TRANSPORT ROLLER:ENTRANCE:UPPER |
| 14 | 6LS01941000 запросить цену → | MAGNET CATCH:ORIGINAL TABLE:25.5N |
| 15 | 6LS02332000 запросить цену → | GUIDE PLATE:ENTRANCE:LOWER:ASS'Y |
| 16 | 6LS02025000 запросить цену → | COMPRESSION SPRING:ENTRANCE:DRIVEN |
| 17 | 6LS01939000 запросить цену → | ROLLER:DRIVEN:L=125 |
| 18 | 6LS02437000 запросить цену → | PHOTO REFIECTION SENSOR:EXIT |
| 19 | 6LS02029000 запросить цену → | BRACKET:ENTRANCE SENSOR |
| 20 | 6LS02364000 запросить цену → | BUSHING:TRANSPORT ROLLER:ENTRANCE:REAR:ASS'Y |
| 21 | 6LS01909000 запросить цену → | SPACER:EXIT ROLLER |
| 22 | 6LS01937000 запросить цену → | TIMING PULLEY-20Z |
| 23 | 6LS02005000 запросить цену → | TIMING PULLEY:T26:S3M:ASS'Y |
| 24 | 6LS02246000 запросить цену → | HARNESS:SAFETY SWITCH |
| 25 | 6LS02331000 запросить цену → | GUIDE PLATE:CONNECTING:LOWER |
| 26 | 6LS02330000 запросить цену → | GUIDE PLATE:CONNECTING:UPPER |
| 27 | 6LS02085000 запросить цену → | CUSHION:ARM |
| 28 | 6LS02288000 запросить цену → | INNER COVER:RIGHT UPPER |
| 101 | 6LS01858000 запросить цену → | TAPPING SCREW:3X8 |
| 102 | 6LS01857000 запросить цену → | TAPPING SCREW:3X6 |
| 103 | 6LS01849000 запросить цену → | TAPPING SCREW:3X6 |
| 104 | 6LS01865000 запросить цену → | RETAINING RINGS-E:4 |
| 105 | 6LS01884000 запросить цену → | CLAMP:LWSM-0511 |
| 106 | 6LS01889000 запросить цену → | SWITCH:FA1L-CA23 |

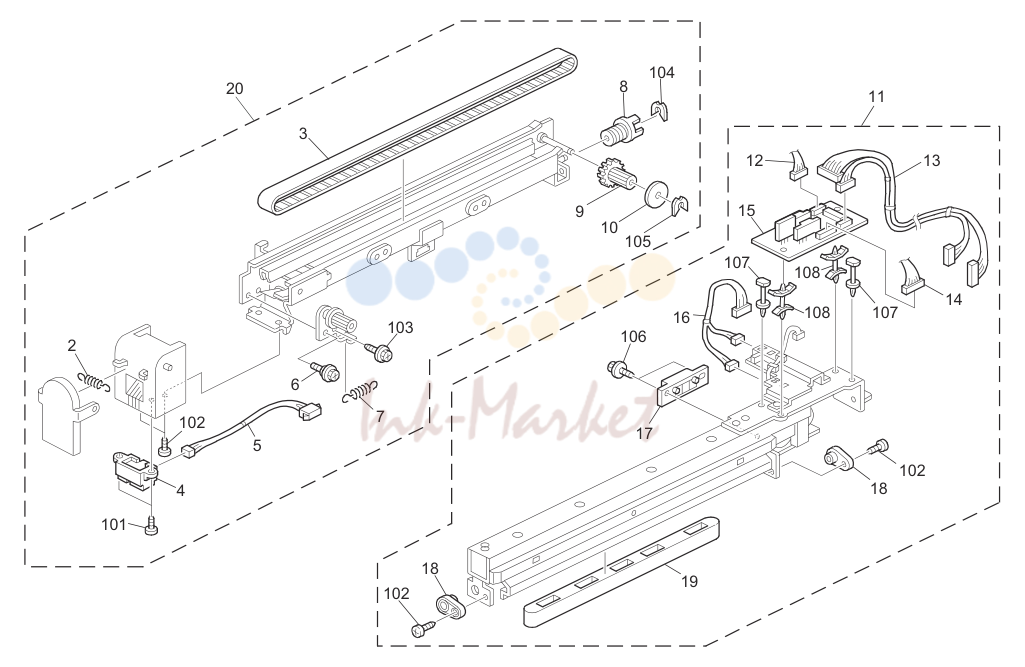

MX-FN24/FN25/PNX4B
| № | Артикул | Наименование |
|---|---|---|
| 2 | 6LS02321000 запросить цену → | TENSION SPRING:PUNCH:COVER |
| 3 | 6LS02320000 запросить цену → | TAIMING BELT:B175S2M726 |
| 4 | 6LS01945000 запросить цену → | PHOTO REFIECTION SENSOR:GP2D120 |
| 5 | 6LS02301000 запросить цену → | HARNESS:CONNECTING:SENSOR |
| 6 | 6LS01933000 запросить цену → | SCREW:CONTACT POINT |
| 7 | 6LS02002000 запросить цену → | TENSION SPRING:TENSION:PRESSURE |
| 8 | 6LS02319000 запросить цену → | WORM GEAR:PUNCH:TRANSPORT |
| 9 | 6LS02318000 запросить цену → | WORM WHEEL:PUNCH:TRANSPORT |
| 10 | 6LS02317000 запросить цену → | FLANGE:TIMING PULLEY:PUNCH:TRANSPORT:REAR |
| 11 | 6LS02323000 запросить цену → | PUNCH UNIT:USS'Y |
| 12 | 6LS02299000 запросить цену → | HARNESS:PUNCH UNI:MOVE:MOTOR |
| 13 | 6LS02270000 запросить цену → | HARNESS:CONNECTING:PUNCH UNIT |
| 14 | 6LS02348000 запросить цену → | HARNESS:PUNCH UNIT:REGISTRATION SENSOR:MOTOR |
| 15 | 6LS02298000 запросить цену → | PCB:PUNCH:ONTROL |
| 16 | 6LS02300000 запросить цену → | NARNESS:PUNCH UNI:SENSER |
| 17 | 6LS02314000 запросить цену → | RACH:PUNCH UNIT:MOVE |
| 18 | 6LS02316000 запросить цену → | BUSHING:PUNCH UNIT:SLIDE |
| 19 | 6LS02315000 запросить цену → | GUIDE:PUNCH:HOPPER |
| 20 | 6LS02405000 запросить цену → | PUNCH:PAPER DUST:ASS'Y |
| 101 | 6LS01854000 запросить цену → | BINDING SELF-TAPPING SCREW:3X8 |
| 102 | 6LS01855000 запросить цену → | BINDING SELF TAPPING SCREW:3X6 |
| 103 | 6LS01849000 запросить цену → | TAPPING SCREW:3X6 |
| 104 | 6LS01870000 запросить цену → | RETAINING RINGS-E:SILENCER:DIA4 |
| 105 | 6LS01871000 запросить цену → | RETAINING RINGS-E:SILENCER:DIA3 |
| 106 | 6LS01850000 запросить цену → | TAPPING SCREW:3X8 |
| 107 | 6LS01885000 запросить цену → | MINI CARD SPACER:MPS-14-0 |
| 108 | 6LS01886000 запросить цену → | DOUBLE LOCKING SPACER:WLS-14-0:V0 |

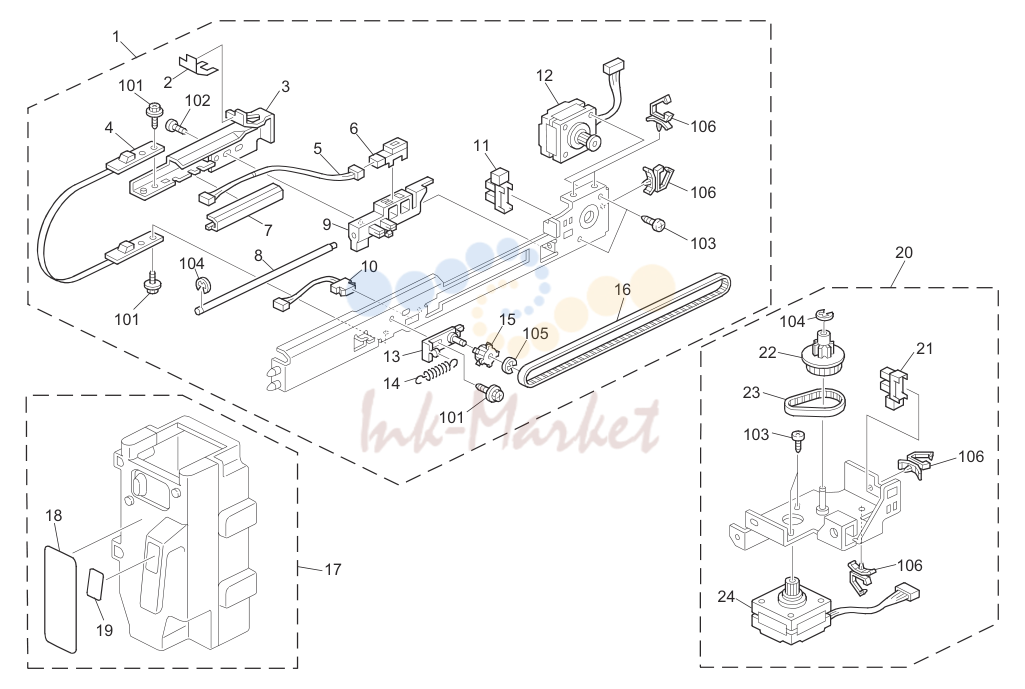

MX-FN24/FN25/PNX4B
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS02322000 запросить цену → | REGISTRATION SENSOR:MOVE ASS'Y |
| 2 | 6LS02311000 запросить цену → | GUIDE:PLATE |
| 3 | 6LS02352000 запросить цену → | GUIDE PLATE:LOWER:MOVE |
| 4 | 6LS02297000 запросить цену → | PUNCH:SENSOR:CONNECTING:USS'Y |
| 5 | 6LS02303000 запросить цену → | HARNESS:CONNECTING:REGISTRATION SENSOR |
| 6 | 6LS01946000 запросить цену → | PHOTO REFIECTION SENSOR:GP2A231LRSAF |
| 7 | 6LS02307000 запросить цену → | COVER:HARNESS |
| 8 | 6LS02308000 запросить цену → | SHAFT:SLIDE:REGISTRATION SENSOR |
| 9 | 6LS02305000 запросить цену → | HOLDER:MOVE:REGISTRATION SENSOR |
| 10 | 6LS02302000 запросить цену → | HARNESS:REGISTRATION SENSOR:SIDE |
| 11 | 6LS01950000 запросить цену → | PHOTOINTERRUPTOR:FLAT |
| 12 | 6LS02279000 запросить цену → | STEPPER MOTOR:MM39:S2M:T15:ASS'Y |
| 13 | 6LS02309000 запросить цену → | BRACKET:BELT:TENSIONER:ASS'Y |
| 14 | 6LS02002000 запросить цену → | TENSION SPRING:TENSION:PRESSURE |
| 15 | 6LS02310000 запросить цену → | TAIMING PULLEY:T18:S2M |
| 16 | 6LS02306000 запросить цену → | TAIMING BELT:B40S2M520 |
| 17 | 6LS02406000 запросить цену → | HOPPER:PUNCH:ASS'Y |
| 18 | 6LS02407000 запросить цену → | DECAL:OPERATION INSTRUCTIONS:TONER HOPPER |
| 19 | 6LS02408000 запросить цену → | DECAL:POSITIONING DISPLAY:TONER HOPPER |
| 20 | 6LS02304000 запросить цену → | BRACKET:STEPPING MOTOR:PUNCH:MOVE:ASS'Y |
| 21 | 6LS01949000 запросить цену → | PHOTOINTERRUPTOR:FLAT:7MM |
| 22 | 6LS02312000 запросить цену → | PINION:PUNCH UNIT:MOVE |
| 23 | 6LS02313000 запросить цену → | TIMING BELT:B60S2M122 |
| 24 | 6LS02280000 запросить цену → | STEPPING MOTOR:39:S2M:T20:ASS'Y |
| 101 | 6LS01849000 запросить цену → | TAPPING SCREW:3X6 |
| 102 | 6LS01854000 запросить цену → | BINDING SELF-TAPPING SCREW:3X8 |
| 103 | 6LS01844000 запросить цену → | SCREW:M3X4 |
| 104 | 6LS01865000 запросить цену → | RETAINING RINGS-E:4 |
| 105 | 6LS01864000 запросить цену → | RETAINING RINGS-E:3 |
| 106 | 6LS01887000 запросить цену → | CLAMP:LBWS-026S-V0 |

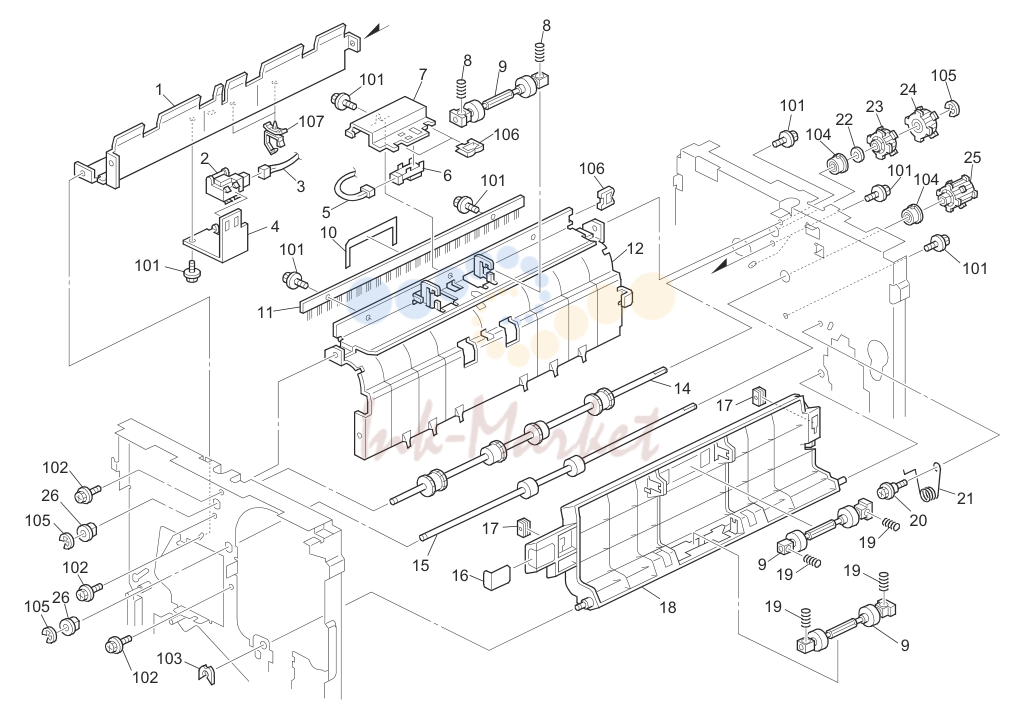

MX-FN24/FN25/PNX4B
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS02042000 запросить цену → | GUIDE PLATE:EXIT:PROOF TRAY |
| 2 | 6LS01948000 запросить цену → | REFLECTION PHOTO SENSOR:PSR1ITD5 |
| 3 | 6LS02255000 запросить цену → | HARNESS:CONNECTING:SENSOR |
| 4 | 6LS02043000 запросить цену → | BRACKET:PHOTOINTERRUPTOR:OVERFLOW |
| 6 | 6LS02437000 запросить цену → | PHOTO REFIECTION SENSOR:EXIT |
| 7 | 6LS02040000 запросить цену → | BRACKET:SENSOR:PROOF TRAY |
| 8 | 6LS01911000 запросить цену → | COMPRESSION SPRING:DRIVEN:PROOF TRAY |
| 9 | 6LS01938000 запросить цену → | ROLLER:DRIVEN:L=99 |
| 10 | 6LS01955000 запросить цену → | PLATE:TRAILING EDGE:EXIT |
| 11 | 6LS02039000 запросить цену → | DISCHARGE BRASH:L=320:SUS |
| 12 | 6LS02037000 запросить цену → | GUIDE PLATE:PROOF TRAY:ASS'Y |
| 14 | 6LS02035000 запросить цену → | EXIT ROLLER:PROOF TRAY |
| 15 | 6LS02041000 запросить цену → | TRANSPORT ROLLER:LONG |
| 16 | 6LS02385000 запросить цену → | DECAL:PROOF TRAY:R3 |
| 17 | 6LS01942000 запросить цену → | MAGNET CATCH:ASS'Y |
| 18 | 6LS02337000 запросить цену → | GUIDE PLATE:PROOF TRAY:OPEN AND CLOSE |
| 19 | 6LS01924000 запросить цену → | PRESSURE SPRING-14.5MM |
| 20 | 6LS01933000 запросить цену → | SCREW:CONTACT POINT |
| 21 | 6LS02038000 запросить цену → | TORSION SPRING:PROOF TRAY:OPEN AND CLOSE |
| 22 | 6LS01909000 запросить цену → | SPACER:EXIT ROLLER |
| 23 | 6LS01937000 запросить цену → | TIMING PULLEY-20Z |
| 24 | 6LS02005000 запросить цену → | TIMING PULLEY:T26:S3M:ASS'Y |
| 25 | 6LS02013000 запросить цену → | TIMING PULLEY:T20:S3M:LONG |
| 26 | 6LS01927000 запросить цену → | PLAIN SHAFT BEARING:DIA6 |
| 101 | 6LS01849000 запросить цену → | TAPPING SCREW:3X6 |
| 102 | 6LS01857000 запросить цену → | TAPPING SCREW:3X6 |
| 103 | 6LS01870000 запросить цену → | RETAINING RINGS-E:SILENCER:DIA4 |
| 104 | 6LS01872000 запросить цену → | BALL BEARING:DIA6XDIA13X5:DIA14.5 |
| 105 | 6LS01865000 запросить цену → | RETAINING RINGS-E:4 |
| 106 | 6LS01876000 запросить цену → | HARNESS CLAMP:ES-0505-2 |
| 107 | 6LS01887000 запросить цену → | CLAMP:LBWS-026S-V0 |
MX-FN24/FN25/PNX4B
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS02336000 запросить цену → | GUIDE PLATE:HORIZONTAL:SHIFT:OPEN AND CLOSE |
| 2 | 6LS02386000 запросить цену → | DECAL:SHIFT:R4 |
| 3 | 6LS01969000 запросить цену → | BUSHING:DRIVEN:SLIDE |
| 4 | 6LS01924000 запросить цену → | PRESSURE SPRING-14.5MM |
| 5 | 6LS01968000 запросить цену → | COMPRESSION SPRING:SLIDE |
| 6 | 6LS01967000 запросить цену → | ROLLER:DRIVEN:SLIDE |
| 7 | 6LS01942000 запросить цену → | MAGNET CATCH:ASS'Y |

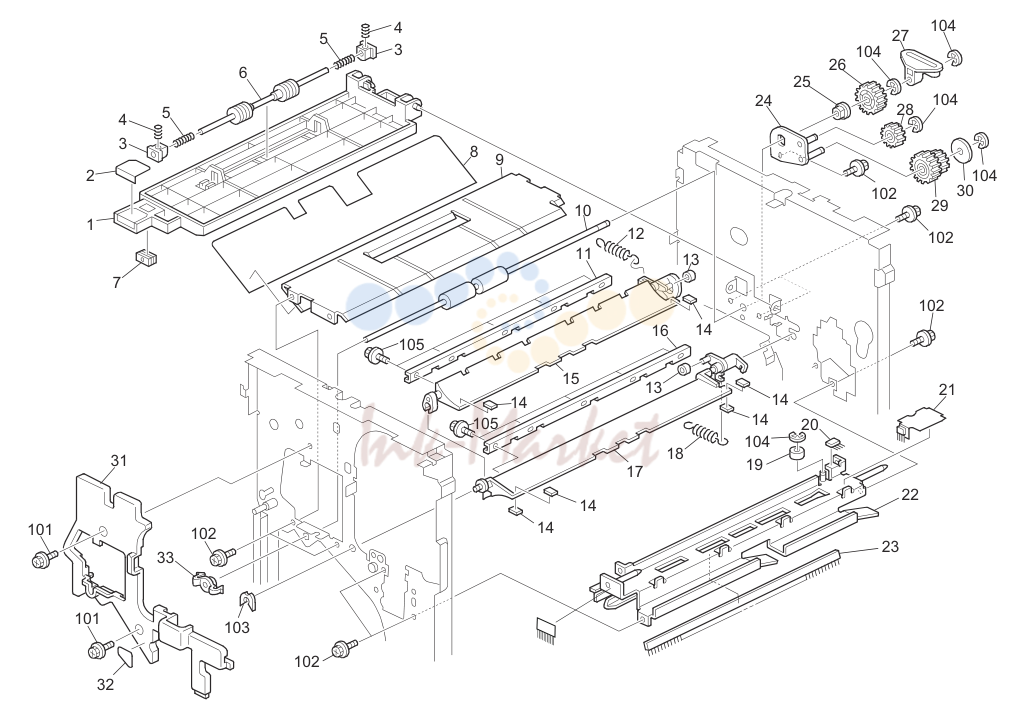

| 8 | 6LS02034000 запросить цену → | SHEET:GUIDE:STAPLE |
| 9 | 6LS02335000 запросить цену → | GUIDE PLATE:SHIFT:HORIZONTAL:LOWER |
| 10 | 6LS02032000 запросить цену → | TRANSPORT ROLLER:SHIFT |
| 11 | 6LS02063000 запросить цену → | SUPPORTING PLATE:GATE PAWL:PROOF TRAY |
| 12 | 6LS02067000 запросить цену → | TENSION SPRING:PAWL:PROOF TRAY |
| 13 | 6LS01901000 запросить цену → | CUSHION-BIN SOLENOID LEVER |
| 14 | 6LS02062000 запросить цену → | CUSHION:GATE PAWL |
| 15 | 6LS02059000 запросить цену → | GATE PAWL:PROOF TRAY |
| 16 | 6LS02064000 запросить цену → | SUPPORTING PLATE:GATE PAWL:STAPLE |
| 17 | 6LS02058000 запросить цену → | GATE PAWL:STAPLE |
| 18 | 6LS02066000 запросить цену → | TENSION SPRING:PAWL:STAPLE |
| 19 | 6LS01891000 запросить цену → | BUSHING-M6X5 |
| 20 | 6LS02328000 запросить цену → | DISCHARGE BRASH:PUNCH UNIT |
| 21 | 6LS01991000 запросить цену → | SHEET:GUIDE:PUNCH:ASS'Y |
| 22 | 6LS01998000 запросить цену → | STAY:PUNCH UNIT:SLIDE:ASS'Y |
| 23 | 6LS02329000 запросить цену → | DISCHARGE BRASH:PUNCH: |
| 24 | 6LS02015000 запросить цену → | TRANSPORT |
| 25 | 6LS01927000 запросить цену → | PLAIN SHAFT BEARING:DIA6 |
| 26 | 6LS02033000 запросить цену → | GEAR:TRANSPORT ROLLER:SHIFT:DRIVE |
| 27 | 6LS02324000 запросить цену → | LINK:ROLLER:SLIDE:ASS'Y |
| 28 | 6LS02016000 запросить цену → | GEAR:MIDDLE:ASS'Y |
| 29 | 6LS02014000 запросить цену → | GEAR:TRANSPORT ROLLER:SHIFT:TRANSMISSION:ASS'Y |
| 30 | 6LS01990000 запросить цену → | SPACER |
| 31 | 6LS02286000 запросить цену → | INNER COVER:UPPER |
| 32 | 6LS02389000 запросить цену → | DECAL:TURN:OPEN AND CLOSE:R7 |
| 33 | 6LS01970000 запросить цену → | BUSHING:ROLLER:SLIDE |
| 101 | 6LS01850000 запросить цену → | TAPPING SCREW:3X8 |
| 102 | 6LS01849000 запросить цену → | TAPPING SCREW:3X6 |
| 103 | 6LS01870000 запросить цену → | RETAINING RINGS-E:SILENCER:DIA4 |
| 104 | 6LS01865000 запросить цену → | RETAINING RINGS-E:4 |
| 105 | 6LS01847000 запросить цену → | TAPPING SCREW:3X8 |
MX-FN24/FN25/PNX4B

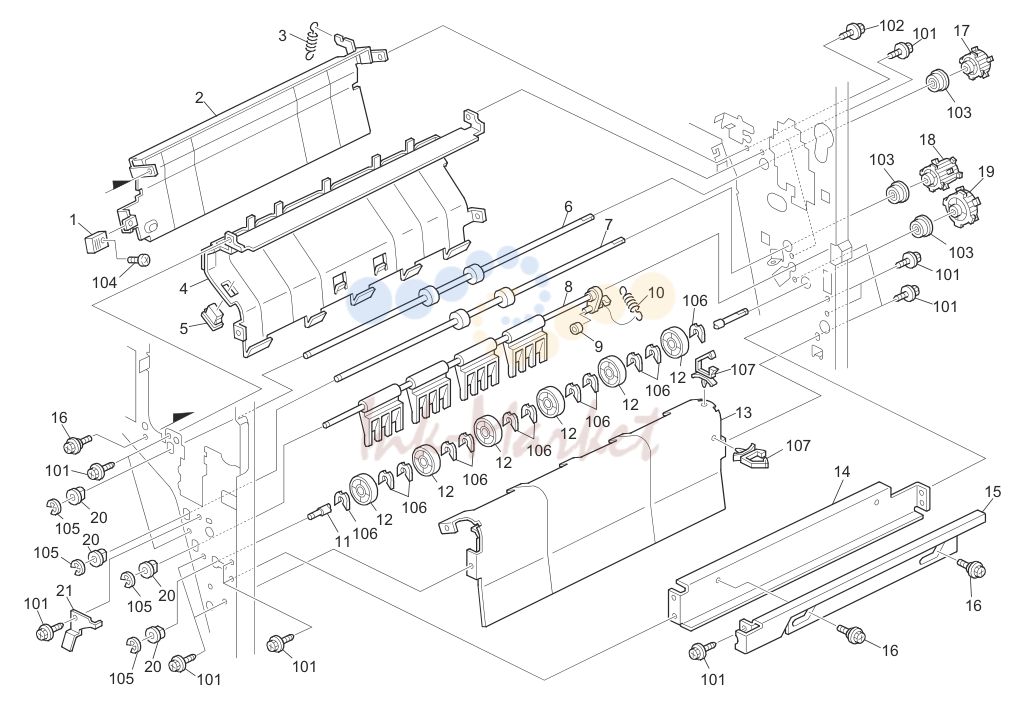

| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS02365000 запросить цену → | KNOB:RELEASE:LEVER |
| 2 | 6LS02045000 запросить цену → | GUIDE PLATE:TURN:OPEN AND CLOSE |
| 3 | 6LS02046000 запросить цену → | TENSION SPRING:TURN:OPEN AND CLOSE |
| 4 | 6LS02044000 запросить цену → | GUIDE PLATE:TURN:ASS'Y |
| 5 | 6LS01941000 запросить цену → | MAGNET CATCH:ORIGINAL TABLE:25.5N |
| 6 | 6LS02036000 запросить цену → | TRANSPORT ROLLER:SHORT |
| 7 | 6LS02041000 запросить цену → | TRANSPORT ROLLER:LONG |
| 8 | 6LS02047000 запросить цену → | POLARIZATION POWL:DUPLEX STACK |
| 9 | 6LS01901000 запросить цену → | CUSHION-BIN SOLENOID LEVER |
| 10 | 6LS02048000 запросить цену → | TENSION SPRING:POLARIZATION POWL:PRESSURE |
| 11 | 6LS02049000 запросить цену → | SHAFT:TURN:GUIDE |
| 12 | 6LS02050000 запросить цену → | GUIDE:TURN |
| 13 | 6LS02338000 запросить цену → | GUIDE PLATE:DUPLEX STACK: |
| 14 | 6LS01992000 запросить цену → | STAY:COUPLING |
| 15 | 6LS02327000 запросить цену → | JOINT LEVER |
| 16 | 6LS01933000 запросить цену → | SCREW:CONTACT POINT |
| 17 | 6LS01961000 запросить цену → | TIMING PULLEY:S3M:T20 |
| 18 | 6LS02013000 запросить цену → | TIMING PULLEY:T20:S3M:LONG |
| 19 | 6LS02019000 запросить цену → | TIMING PULLEY:T40:S3M |
| 20 | 6LS01927000 запросить цену → | PLAIN SHAFT BEARING:DIA6 |
| 21 | 6LS01999000 запросить цену → | GROUND PLATE:TONER HOPPER:PUNCH |
| 101 | 6LS01849000 запросить цену → | TAPPING SCREW:3X6 |
| 102 | 6LS01858000 запросить цену → | TAPPING SCREW:3X8 |
| 103 | 6LS01872000 запросить цену → | BALL BEARING:DIA6XDIA13X5:DIA14.5 |
| 104 | 6LS01844000 запросить цену → | SCREW:M3X4 |
| 105 | 6LS01865000 запросить цену → | RETAINING RINGS-E:4 |
| 106 | 6LS01869000 запросить цену → | RETAINING RINGS-E:SILENCER:DIA6 |
| 107 | 6LS01884000 запросить цену → | CLAMP:LWSM-0511 |
MX-FN24/FN25/PNX4B

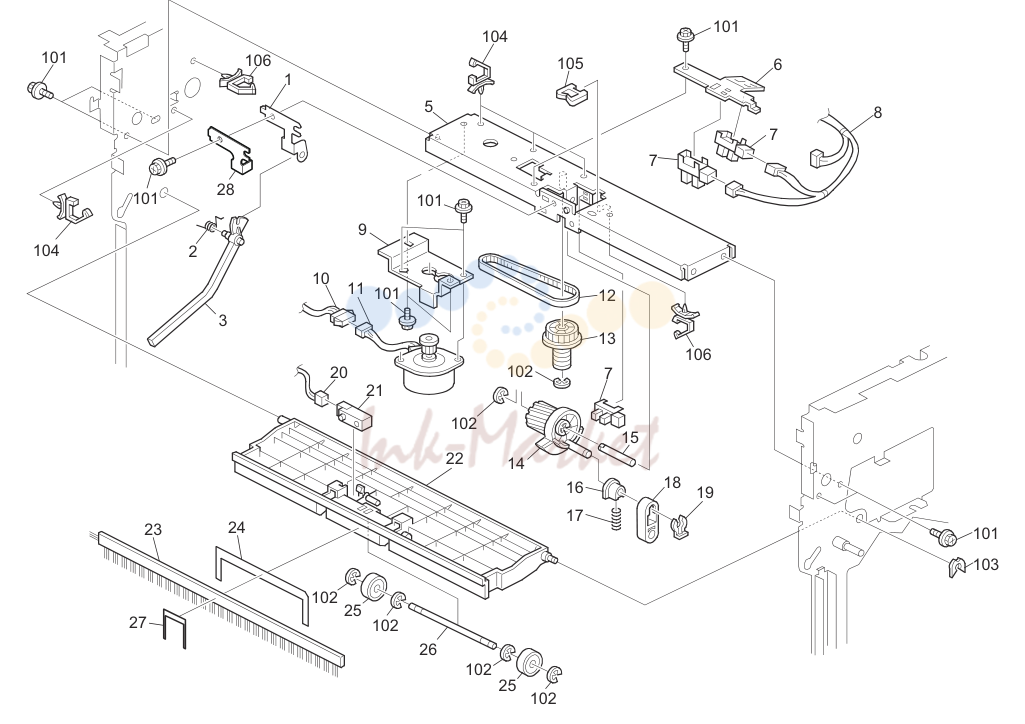

| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS01897000 запросить цену → | ACTUATOR BRACKET |
| 2 | 6LS01898000 запросить цену → | PRESSURE SPRING |
| 3 | 6LS01954000 запросить цену → | LEVER:SENSOR:UPPER |
| 5 | 6LS02087000 запросить цену → | STAY:DRIVE:GUIDE PLATE:OPEN AND CLOSE:ASS'Y |
| 6 | 6LS02095000 запросить цену → | BRACKET:SURFACE OF PAPER SENSOR |
| 7 | 6LS01950000 запросить цену → | PHOTOINTERRUPTOR:FLAT |
| 8 | 6LS02254000 запросить цену → | HARNESS:CONNECTING:SENSOR:EXIT |
| 9 | 6LS02088000 запросить цену → | BRACKET:STEPPER MOTOR:GUIDE PLATE:OPEN AND CLOSE |
| 10 | 6LS02250000 запросить цену → | HARNESS:EXIT:OPEN AND CLOSE:MOTOR |
| 11 | 6LS02275000 запросить цену → | STEPPER MOTOR:PM:S2M:T15:ASS'Y |
| 12 | 6LS02091000 запросить цену → | TIMING BELT:B40S2M232 |
| 13 | 6LS02089000 запросить цену → | WORM GEAR:GEAR:T37 |
| 14 | 6LS02090000 запросить цену → | WORM WHEEL:COUPLING:Z20 |
| 15 | 6LS01973000 запросить цену → | SHAFT:WORM WHEEL:LINK |
| 16 | 6LS02092000 запросить цену → | BUSHING:JOINT |
| 17 | 6LS02094000 запросить цену → | COMPRESSION SPRING:GUIDE PLATE:EXIT:UPPER |
| 18 | 6LS02093000 запросить цену → | JOINT:GUIDE PLATE:OPEN AND CLOSE |
| 19 | 6LS01894000 запросить цену → | SNAP RING |
| 20 | 6LS02258000 запросить цену → | HARNESS:CONNECTING:SENSOR |
| 21 | 6LS01947000 запросить цену → | PHOTO REFIECTION SENSOR:PS117ED1 |
| 22 | 6LS02096000 запросить цену → | GUIDE PLATE:EXIT:UPPER:OPEN AND CLOSE |
| 23 | 6LS02097000 запросить цену → | DISCHARGE BRUSH:EXIT:STAPLER TRAY |
| 24 | 6LS02436000 запросить цену → | PLATE:EXIT |
| 25 | 6LS01908000 запросить цену → | EXIT ROLLER:DRIVEN |
| 26 | 6LS02426000 запросить цену → | SHAFT:EXIT ROLLER:DRIVEN |
| 27 | 6LS02363000 запросить цену → | PLATE:EXIT ROLLER:RETURN |
| 28 | 6LS02368000 запросить цену → | BRACKET:SURFACE OF PAPER SENSOR |
| 101 | 6LS01849000 запросить цену → | TAPPING SCREW:3X6 |
| 102 | 6LS01865000 запросить цену → | RETAINING RINGS-E:4 |
| 103 | 6LS01870000 запросить цену → | RETAINING RINGS-E:SILENCER:DIA4 |
| 104 | 6LS01884000 запросить цену → | CLAMP:LWSM-0511 |
| 105 | 6LS01876000 запросить цену → | HARNESS CLAMP:ES-0505-2 |
| 106 | 6LS01887000 запросить цену → | CLAMP:LBWS-026S-V0 |
MX-FN24/FN25/PNX4B

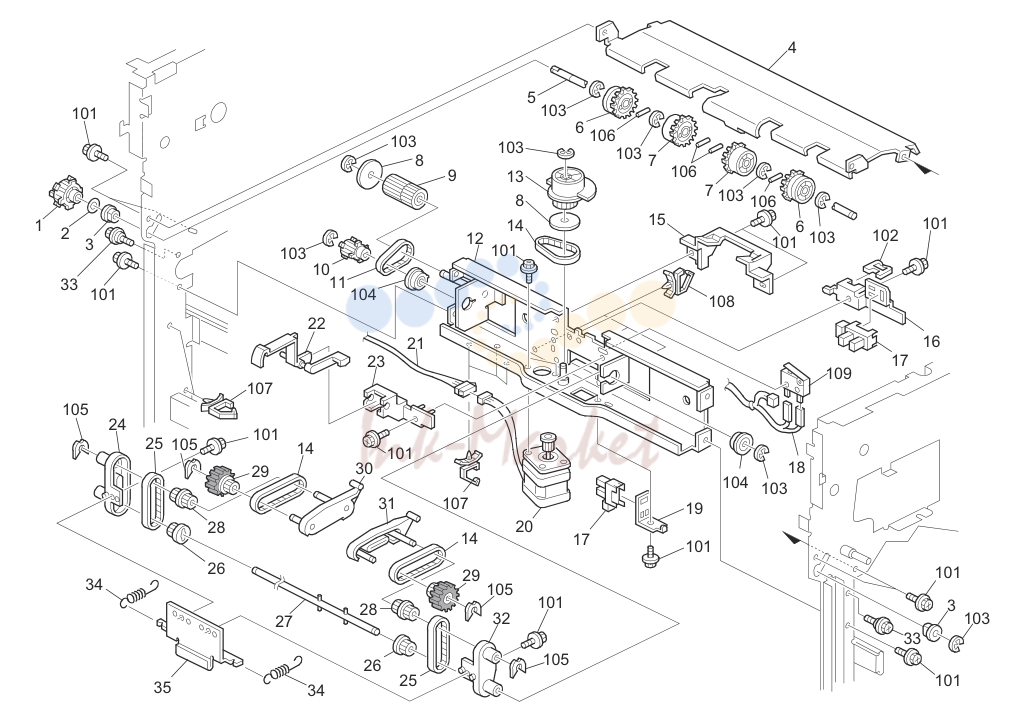

| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS01961000 запросить цену → | TIMING PULLEY:S3M:T20 |
| 2 | 6LS01927000 запросить цену → | PLAIN SHAFT BEARING:DIA6 |
| 4 | 6LS02342000 запросить цену → | GUIDE PLATE:EXIT:LOWER |
| 5 | 6LS02100000 запросить цену → | SHAFT:EXIT ROLLER |
| 6 | 6LS01964000 запросить цену → | EXIT ROLLER:OUTER |
| 7 | 6LS01963000 запросить цену → | EXIT ROLLER |
| 8 | 6LS01990000 запросить цену → | SPACER |
| 9 | 6LS02112000 запросить цену → | TIMING PULLEY:DRIVE:GATHERING ROLLER:T30/T20:ASY |
| 10 | 6LS02114000 запросить цену → | TIMING PULLEY:DRIVE:GATHERING ROLLER:T18 |
| 11 | 6LS02111000 запросить цену → | TIMING BELT:B40S2M92 |
| 12 | 6LS02343000 запросить цену → | STAY:UNIFORM:ASS'Y |
| 13 | 6LS02124000 запросить цену → | CAM:LEVER:DRIVE |
| 14 | 6LS02117000 запросить цену → | TIMING BELT:B40S2M116 |
| 15 | 6LS02370000 запросить цену → | CAM:GATHERING ROLLER |
| 16 | 6LS02122000 запросить цену → | BRACKET:SENSOR:PAPER SENSER |
| 17 | 6LS01950000 запросить цену → | PHOTOINTERRUPTOR:FLAT |
| 18 | 6LS02349000 запросить цену → | HARNESS:SURFACE OF PAPER SENSOR |
| 19 | 6LS02123000 запросить цену → | BRACKET:HOME POSITION SENSOR:CAM:GATHERING ROLLER |
| 20 | 6LS02276000 запросить цену → | STEPPER MOTOR:MM42:S2M:T15:ASS'Y |
| 21 | 6LS02265000 запросить цену → | HARNESS:DRIVE:SWIVEL:MOTOR |
| 22 | 6LS02121000 запросить цену → | FEELER:PAPER SENSER |
| 23 | 6LS02120000 запросить цену → | BRACKET:FEELER:PAPER SENSER |
| 24 | 6LS01989000 запросить цену → | LEVER:DRIVE:GATHERING ROLLER:INNER BACK |
| 25 | 6LS01987000 запросить цену → | TIMING BELT:B40S2M100 |
| 26 | 6LS01985000 запросить цену → | PULLEY:DRIVE:ROLLER:SPONGE |
| 27 | 6LS02113000 запросить цену → | SHAFT:GATHERING ROLLER:DRIVE:ASS'Y |
| 28 | 6LS01986000 запросить цену → | PULLEY:DRIVEN:ROLLER:SPONGE |
| 29 | 6LS02357000 запросить цену → | GATHERING ROLLER:SPONGE |
| 30 | 6LS02115000 запросить цену → | LEVER:DRIVEN:GATHERING ROLLER:FRONT |
| 31 | 6LS02116000 запросить цену → | LEVER:DRIVEN:GATHERING ROLLER:REAR |
| 32 | 6LS01988000 запросить цену → | LEVER:DRIVE:GATHERING ROLLER:FRONT |
| 33 | 6LS01934000 запросить цену → | TAPPING SCREW:SCREW |
| 34 | 6LS02119000 запросить цену → | TENSION SPRING:GATHERING ROLLER:4.4N |
| 35 | 6LS02118000 запросить цену → | BRACKET:COUPLING:LEVER:DRIVE |
| 101 | 6LS01849000 запросить цену → | TAPPING SCREW:3X6 |
| 102 | 6LS01876000 запросить цену → | HARNESS CLAMP:ES-0505-2 |
| 103 | 6LS01865000 запросить цену → | RETAINING RINGS-E:4 |
| 104 | 6LS01872000 запросить цену → | BALL BEARING:DIA6XDIA13X5:DIA14.5 |
| 105 | 6LS01870000 запросить цену → | RETAINING RINGS-E:SILENCER:DIA4 |
| 106 | 6LS01861000 запросить цену → | PARALLEL PIN 2X10 |
| 107 | 6LS01879000 запросить цену → | CLAMP:LWS-0511Z |
| 108 | 6LS01887000 запросить цену → | CLAMP:LBWS-026S-V0 |
| 109 | 6LS01888000 запросить цену → | SWITCH:DE2L-FJ20 |
MX-FN24/FN25/PNX4B

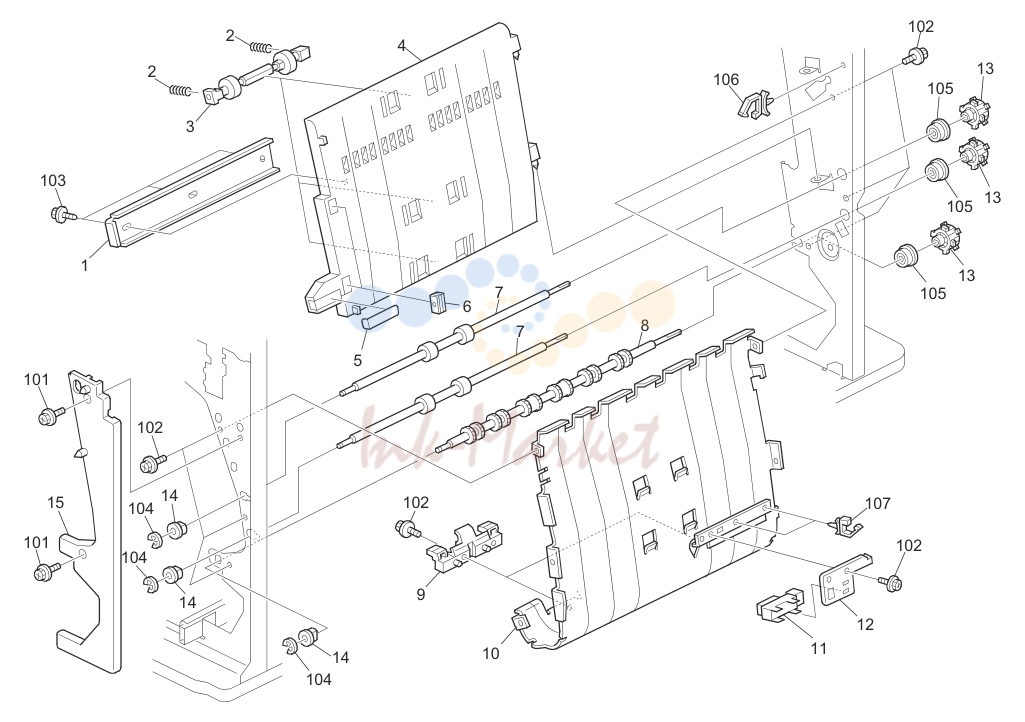

| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS01904000 запросить цену → | SUPPORTING PLATE:GUIDE PLATE:LENGTHWISE |
| 2 | 6LS02053000 запросить цену → | COMPRESSION SPRING:EXIT:DRIVEN |
| 3 | 6LS01938000 запросить цену → | ROLLER:DRIVEN:L=99 |
| 4 | 6LS02339000 запросить цену → | GUIDE PLATE:LENGTHWISE:OPEN AND CLOSE |
| 5 | 6LS02387000 запросить цену → | DECAL:VERTICAL TRANSPORT:R5 |
| 6 | 6LS01942000 запросить цену → | MAGNET CATCH:ASS'Y |
| 7 | 6LS02051000 запросить цену → | TRANSPORT ROLLER:DUPLEX STACK:LOWER |
| 8 | 6LS02367000 запросить цену → | EXIT ROLLER:STAPLER TRAY |
| 9 | 6LS02057000 запросить цену → | GUIDE PLATE:EXIT:STAPLER TRAY |
| 10 | 6LS02055000 запросить цену → | GUIDE PLATE:LENGTHWISE:ASS'Y |
| 11 | 6LS02437000 запросить цену → | PHOTO REFIECTION SENSOR:EXIT |
| 12 | 6LS02056000 запросить цену → | BRACKET:SENSOR:DUPLEX TRAY |
| 13 | 6LS01961000 запросить цену → | TIMING PULLEY:S3M:T20 |
| 14 | 6LS01927000 запросить цену → | PLAIN SHAFT BEARING:DIA6 |
| 15 | 6LS02287000 запросить цену → | INNER COVER:LOWER |
| 101 | 6LS01850000 запросить цену → | TAPPING SCREW:3X8 |
| 102 | 6LS01849000 запросить цену → | TAPPING SCREW:3X6 |
| 103 | 6LS01847000 запросить цену → | TAPPING SCREW:3X8 |
| 104 | 6LS01865000 запросить цену → | RETAINING RINGS-E:4 |
| 105 | 6LS01872000 запросить цену → | BALL BEARING:DIA6XDIA13X5:DIA14.5 |
| 106 | 6LS01884000 запросить цену → | CLAMP:LWSM-0511 |
| 107 | 6LS01887000 запросить цену → | CLAMP:LBWS-026S-V0 |
MX-FN24/FN25/PNX4B

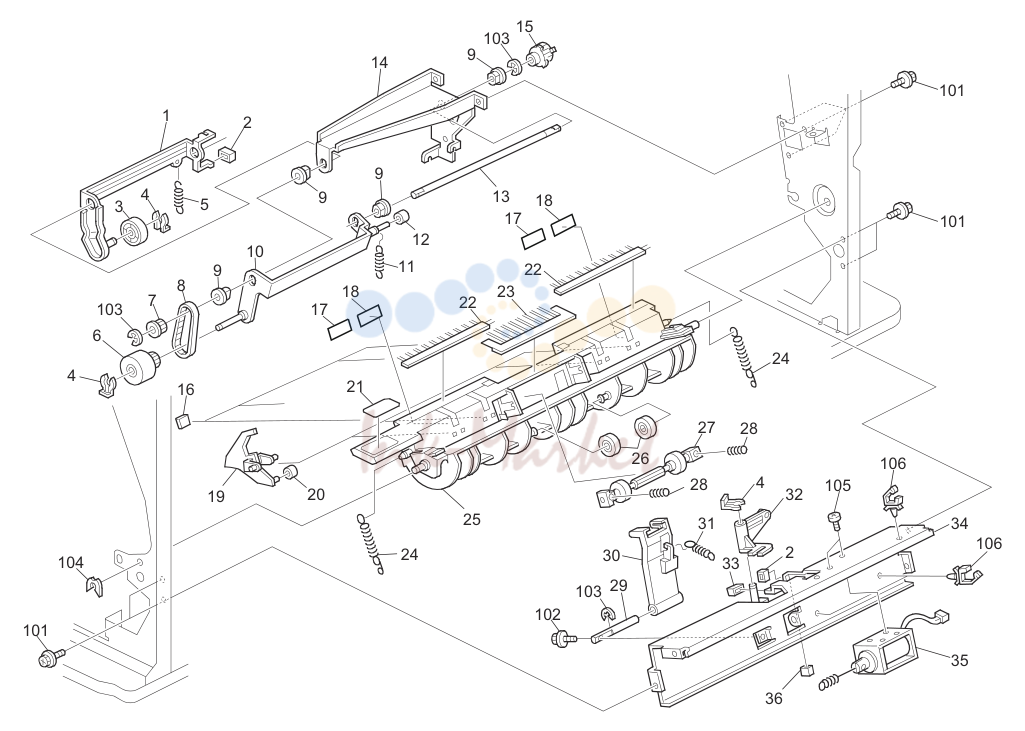

| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LS02072000 запросить цену → | ARM:PLATE:ASS'Y |
| 2 | 6LS01902000 запросить цену → | ARM CUSHION |
| 3 | 6LS02341000 запросить цену → | ROLLER:MM28 |
| 4 | 6LS01894000 запросить цену → | SNAP RING |
| 5 | 6LS02073000 запросить цену → | TENSION SPRING:RELEASE:PLATE |
| 6 | 6LS01972000 запросить цену → | GATHERING ROLLER:ASS'Y |
| 7 | 6LS01971000 запросить цену → | PULLEY:T16:P2M |
| 8 | 6LS02074000 запросить цену → | TIMING BELT:40S2M144 |
| 9 | 6LS01926000 запросить цену → | BUSHING-6X10X9MM |
| 10 | 6LS02071000 запросить цену → | ARM:GATHERING ROLLER:ASS'Y |
| 11 | 6LS01923000 запросить цену → | POSITIONING ROLLER SPRING |
| 12 | 6LS01935000 запросить цену → | LEVER CUSHION |
| 13 | 6LS02070000 запросить цену → | SHAFT:GATHERING ROLLER:DRIVE |
| 14 | 6LS02069000 запросить цену → | BRACKET:GATHERING ROLLER |
| 15 | 6LS01960000 запросить цену → | TIMING PULLEY:S2M:T24 |
| 16 | 6LS02062000 запросить цену → | CUSHION:GATE PAWL |
| 17 | 6LS01907000 запросить цену → | CUSHION:BRACKET:PAPER FEED BELT |
| 18 | 6LS02434000 запросить цену → | CUSHION:BRACKET:MOTOR:BASE |
| 19 | 6LS02024000 запросить цену → | GUIDE:TRAILING EDGE |
| 20 | 6LS01901000 запросить цену → | CUSHION-BIN SOLENOID LEVER |
| 21 | 6LS02388000 запросить цену → | DECAL:EXIT:R6 |
| 22 | 6LS02425000 запросить цену → | DISCHARGE BRUSH:EXIT:STAPLER TRAY |
| 23 | 6LS02340000 запросить цену → | DISCHARGE BRUSH:EXIT:STAPLER TRAY:MIDDLE |
| 24 | 6LS02054000 запросить цену → | TENSION SPRING:GUIDE PLATE:STAPLER TRAY |
| 25 | 6LS02052000 запросить цену → | GUIDE PLATE:LOWER:OPEN AND CLOSE |
| 26 | 6LS01976000 запросить цену → | EXIT ROLLER:DRIVEN |
| 27 | 6LS01938000 запросить цену → | ROLLER:DRIVEN:L=99 |
| 28 | 6LS02053000 запросить цену → | COMPRESSION SPRING:EXIT:DRIVEN |
| 29 | 6LS02082000 запросить цену → | SHAFT:CONTACT POINT:SWIVEL |
| 30 | 6LS02081000 запросить цену → | GUIDE:TRAILING EDGE |
| 31 | 6LS02083000 запросить цену → | TENSION SPRING:RELEASE:SWIVEL |
| 32 | 6LS02084000 запросить цену → | ARM:SOLENOID:SWIVEL |
| 33 | 6LS02085000 запросить цену → | CUSHION:ARM |
| 34 | 6LS02080000 запросить цену → | STAY:SWIVEL:ASS'Y |
| 35 | 6LS02086000 запросить цену → | DC SOLENOID:SWIVEL:ASS'Y |
| 36 | 6LS01910000 запросить цену → | SOUND PUT OUT RUBBER:DC SOLENOID:GATE PAWL |
| 101 | 6LS01849000 запросить цену → | TAPPING SCREW:3X6 |
| 102 | 6LS01850000 запросить цену → | TAPPING SCREW:3X8 |
| 103 | 6LS01865000 запросить цену → | RETAINING RINGS-E:4 |
| 104 | 6LS01870000 запросить цену → | RETAINING RINGS-E:SILENCER:DIA4 |
| 105 | 6LS01844000 запросить цену → | SCREW:M3X4 |
| 106 | 6LS01887000 запросить цену → | CLAMP:LBWS-026S-V0 |
Полный список запчастей доступен по запросу.
комментарии
