Toshiba MR 3033 Reversing Automatic Document Feeder — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

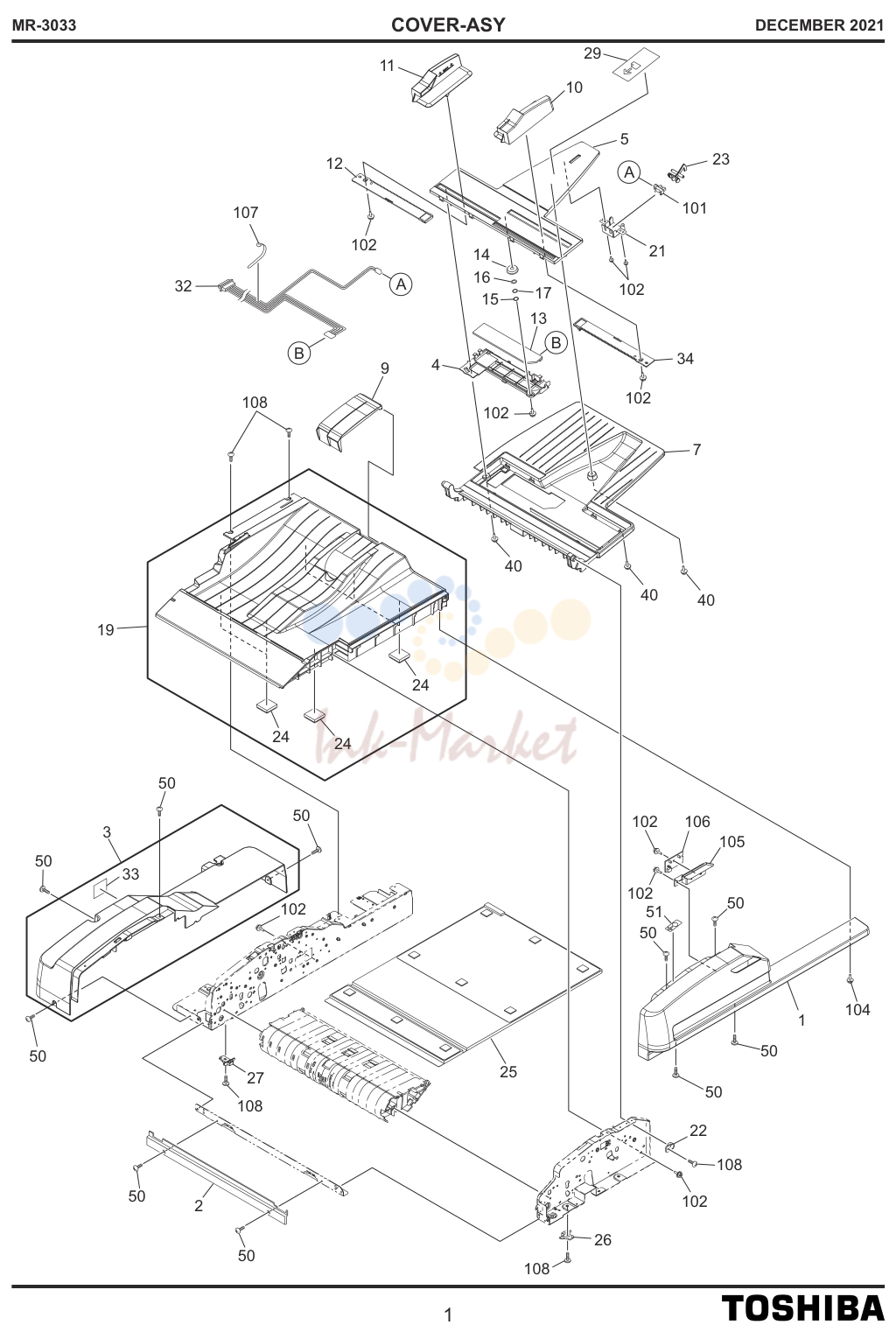

COVER-ASY
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LK69845000 запросить цену → | COV-FRONT-H617 |
| 2 | 6LE50383100 запросить цену → | COV-LEFT-U_JB |
| 3 | 6LK69878000 запросить цену → | ASYS-COV-REAR-JB |
| 4 | 6LJ67495400 запросить цену → | ASYS-COVER-PWA-TRAY-SZS20 |
| 5 | 6LK56900000 запросить цену → | ASYS-TRAY-INR-S20 |
| 5 | 6LK56900100 запросить цену → | ASYS-TRAY-INR-S20_C |
| 9 | 6LH60080100 запросить цену → | TRAY-SUB-EXIT-H617-JB_S |
| 10 | 6LK56983000 запросить цену → | ASYS-GID-TRY-F-PC-S20 |
| 11 | 6LK56984000 запросить цену → | ASYS-GID-TRY-R-PC-S20 |
| 12 | 6LK56893000 запросить цену → | RACK-TRAY-PC-S20 |
| 13 | 6LE49586000 запросить цену → | PWA-F-TRAY-623 |
| 15 | 6LA78907000 запросить цену → | WASHER-6R2X9R5XR13-PL |
| 16 | F0-01324000 запросить цену → | STW-FT60 T0.25 |
| 17 | 6LK56839000 запросить цену → | WSHR-W-6-10-XHMB |
| 19 | 6LH60082000 запросить цену → | ASYS-TRAY-EXIT-H617-N |
| 21 | 6LE50464100 запросить цену → | HLDR-SENS-LE_576 |
| 22 | 6LE50470000 запросить цену → | HLDR-TRAY-F |
| 24 | 6LE49999000 запросить цену → | ASYS-TAPE-MAGIC |
| 25 | 6LK71682000 запросить цену → | ASYS-SHEET-PLTN_JW |
| 26 | 6LE59788100 запросить цену → | STOP-SHEET-F-M_P |
| 27 | 6LE59789100 запросить цену → | STOP-SHEET-R-M_P |
| 29 | 6LJ67409300 запросить цену → | LABEL-CAUTION-H616 |
| 29 | 6LJ67549200 запросить цену → | LABEL-CAUTION-3031C |
| 32 | 6LE49580000 запросить цену → | HRNS-RUBY-TRAY-623 |
| 33 | 6LK54279000 запросить цену → | LBL_W-COV-JB |
| 34 | 6LK56894000 запросить цену → | ASYS-RACK-TRY-S20 |
| 40 | X0-02683000 запросить цену → | S/TPP/FHEXM-3X8-ZB3 |
| 50 | X0-02685000 запросить цену → | S/TPD3/BID/R-3X6-ZB3 |
| 51 | 6LH91067100 запросить цену → | LABEL-JAM-1-546 |
| 101 | C0-23083000 запросить цену → | GP1A173LCS5F |
| 102 | X0-02247000 запросить цену → | S/TPP/FHEXM-3X8-NI |
| 104 | X0-02675000 запросить цену → | S/TPP/BID-3X8-ZB3 |
| 105 | 6LK69847000 запросить цену → | LENZ-LED_H617 |
| 106 | 6LJ67242000 запросить цену → | PWA-H-LED-H546 |
| 107 | F0-01846000 запросить цену → | YJ-100 |
| 108 | 6LA08935000 запросить цену → | SCR-M3X6BISR-NI |

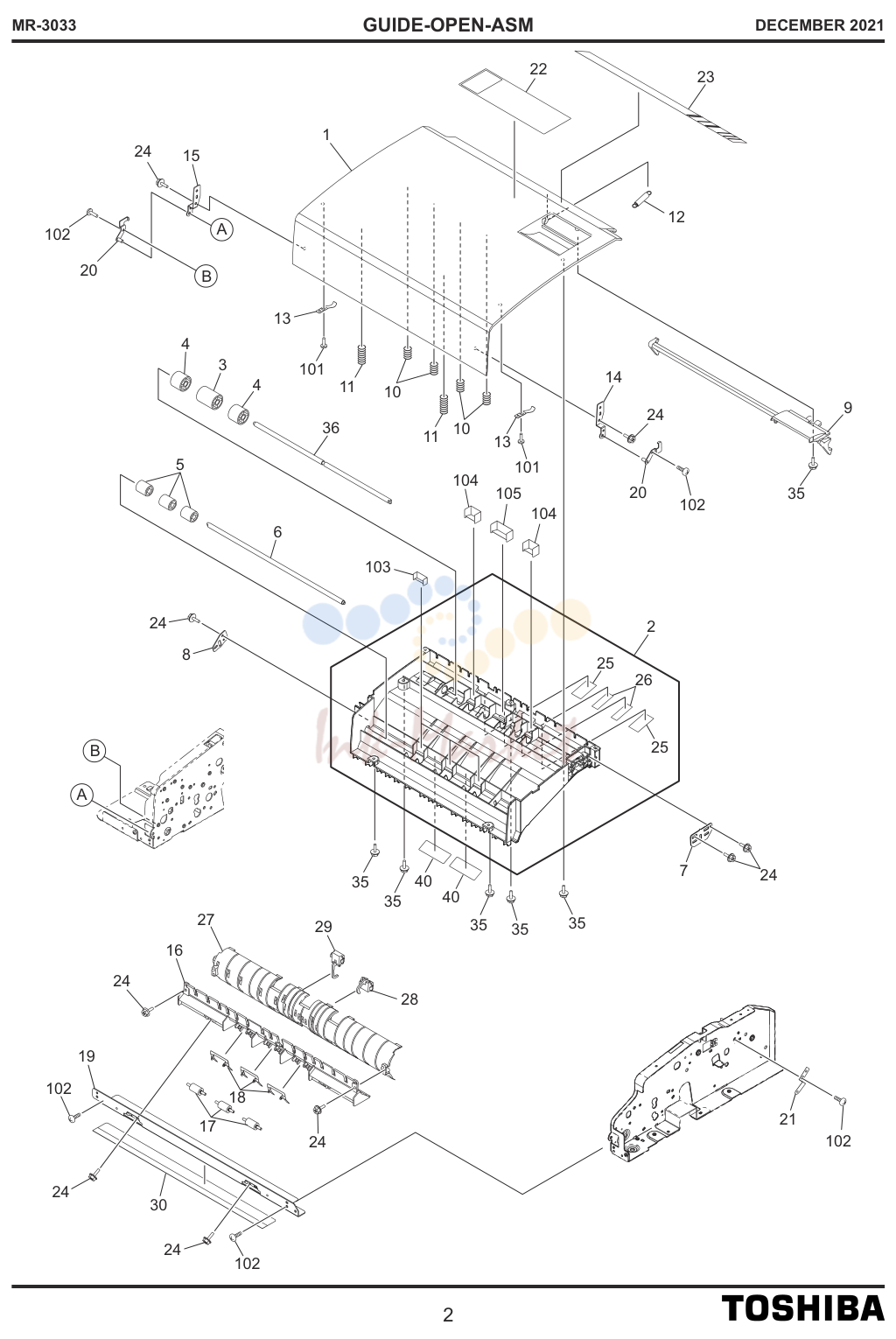

GUIDE-OPEN-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LK71687000 запросить цену → | ASYS-COV-JAM-H617 |
| 1 | 6LK71687100 запросить цену → | ASYS-COV-JAM-H617C |
| 2 | 6LK71718000 запросить цену → | ASYS-GID-COV-JAM-CTR |
| 3 | 6LE50402000 запросить цену → | ROL-IDL-D22-L |
| 4 | 6LE50404000 запросить цену → | ROL-IDL-D22 |
| 5 | 6LE50406000 запросить цену → | ROL-IDL-D16 |
| 6 | 6LJ48703100 запросить цену → | SFT-IDL-ALNG-PBF2 |
| 7 | 6LK71715000 запросить цену → | PLT-SFT-IDL-ALN_N |
| 8 | 6LE50415000 запросить цену → | PLT-SFT-D16-RD |
| 9 | 6LE50416100 запросить цену → | LEVER-COV-OP_JB |
| 10 | 6LE50419000 запросить цену → | SPG-C-ROL-ALNG |
| 11 | 6LE50423000 запросить цену → | SPG-C-ROL-MIDL |
| 12 | 6LK71680000 запросить цену → | SPG-E-COV-JAM-417 |
| 13 | 6LE50428000 запросить цену → | SPG-F-GID-SB-PUSH |
| 14 | 6LH57676000 запросить цену → | BRKT-COV-JAM-F |
| 15 | 6LH57674000 запросить цену → | BRKT-COV-JAM-R |
| 16 | 6LE90507000 запросить цену → | ASYS-GID-RI-D-N |
| 17 | 6LE49897000 запросить цену → | ASYS-ROL-IDL-D10 |
| 18 | 6LE49910000 запросить цену → | SPG-F-READ-IN-1.4 |
| 19 | 6LE59808100 запросить цену → | ASYS-STAY-LEFT-D-H617 |
| 20 | 6LE49823100 запросить цену → | ASYS-PLT-COV-JAM2 |
| 21 | 6LE49742000 запросить цену → | SPG-F-EARTH-EXIT |
| 22 | 6LK71666000 запросить цену → | LABEL-CLN-H617-WW-V |
| 22 | 6LK71667000 запросить цену → | LABEL-CLN-H617-CN-V |
| 23 | 6LK69897000 запросить цену → | LABEL-SIZE-H617 |
| 24 | X0-02247000 запросить цену → | S/TPP/FHEXM-3X8-NI |
| 25 | 6LH60076000 запросить цену → | MYLAR-RGST-1-L |
| 26 | 6LH60077000 запросить цену → | MYLAR-RGST-3-L |
| 27 | 6LE59817000 запросить цену → | ASYS-GID-RI-U-M |
| 28 | 6LH06323000 запросить цену → | SNSR-RADF-EXIT-430 |
| 29 | 6LH57728000 запросить цену → | SNSR-RADF-READ-502 |
| 30 | 6LE59798000 запросить цену → | FILM-STAY-LEFT-D |
| 35 | X0-02683000 запросить цену → | S/TPP/FHEXM-3X8-ZB3 |
| 36 | 6LK71727100 запросить цену → | SFT-IDL-ALNG-CTRN-PBF2 |
| 40 | 6LL48411000 запросить цену → | SHEET-ROL-TRNS |
| 101 | X0-01989000 запросить цену → | S/TPP/BID-3X8-NI |
| 102 | 6LA08935000 запросить цену → | SCR-M3X6BISR-NI |
| 103 | 6LE50401000 запросить цену → | FILM-GID-COV-JAM-1 |
| 104 | 6LK71716000 запросить цену → | FILM-GID-COV-JAM-N2 |
| 105 | 6LK71717000 запросить цену → | FILM-GID-COV-JAM-N3 |

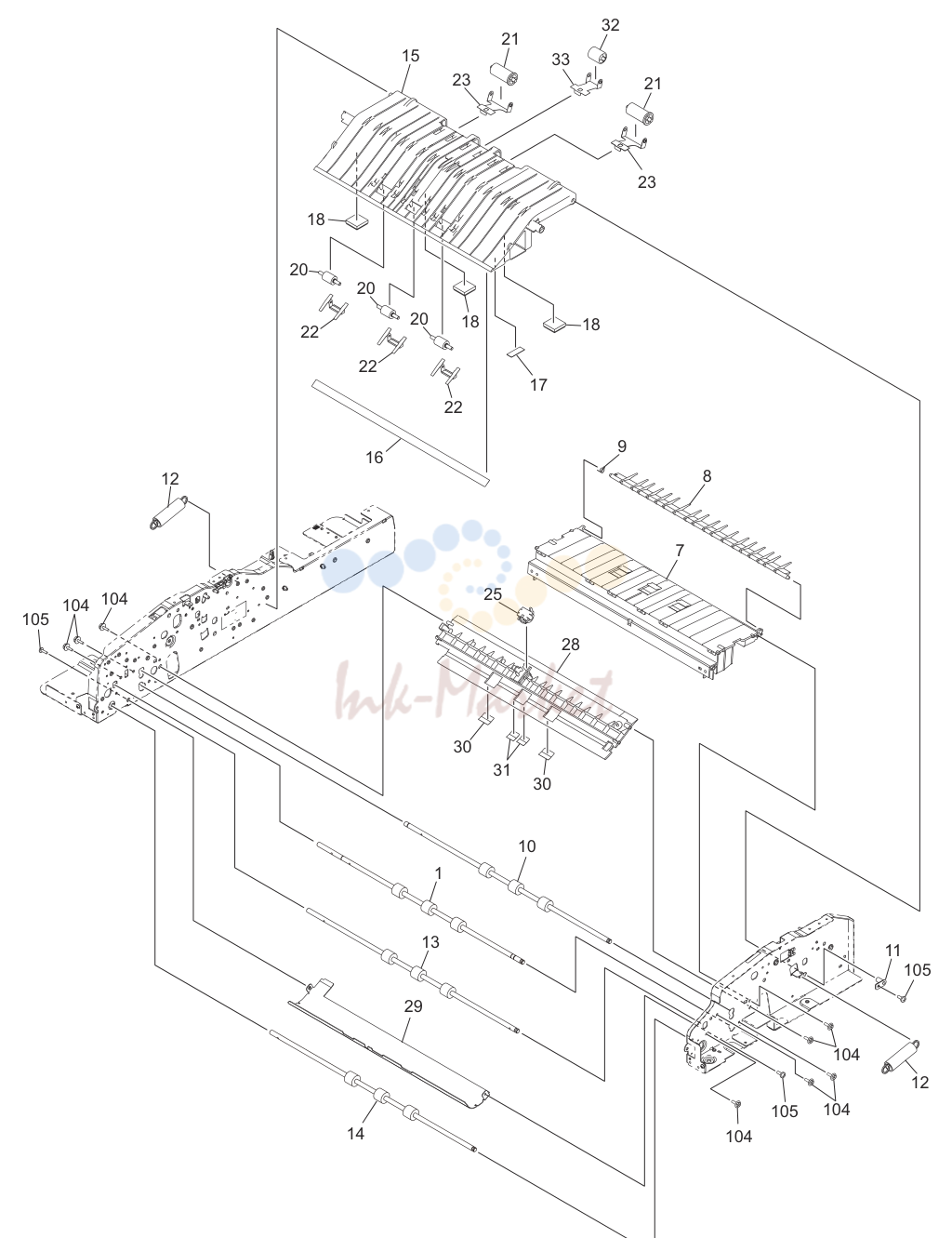

FEED-1-ASY
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH60094100 запросить цену → | ROL-READ-OUT-PBF2 |
| 7 | 6LE59786200 запросить цену → | GUIDE-RETURN-M-LG_S |
| 8 | 6LE49780100 запросить цену → | FLAP-RETURN-5330 |
| 9 | 6LE49784000 запросить цену → | SPG-T-FLP-SB |
| 10 | 6LH60090000 запросить цену → | ROL-SB-ALNG-SG-PBF1 |
| 11 | 6LE49948100 запросить цену → | ASYS-PLT-GID-RO2 |
| 12 | 6LE49961000 запросить цену → | SPG-E-READ-OUT-D |
| 13 | 6LH60091000 запросить цену → | ROL-READ-MAIN-S-SG-PBF1 |
| 14 | 6LE90539100 запросить цену → | ROL-READ-IN-S-PBF2 |
| 15 | 6LE59903200 запросить цену → | GUIDE-READ-OUT-D-PC-LG_S |
| 16 | 6LE49932000 запросить цену → | FILM-READ-OUT |
| 17 | 6LJ67524000 запросить цену → | LABEL-JAMOP-3-GRSG |
| 18 | 6LE49999000 запросить цену → | ASYS-TAPE-MAGIC |
| 20 | 6LE59814000 запросить цену → | ASYS-ROL-IDL-D12 |
| 21 | 6LE49939000 запросить цену → | ROL-IDL-D16-EXT |
| 22 | 6LE59855000 запросить цену → | SPG-F-READ-OUT-1.6-M |
| 23 | 6LE49945000 запросить цену → | SPG-F-IDL-EXIT |
| 25 | 6LH06323000 запросить цену → | SNSR-RADF-EXIT-430 |
| 28 | 6LE49878200 запросить цену → | GUIDE-READ-OUT-U-LG_S |
| 29 | 6LE59787000 запросить цену → | GUIDE-PLTN-M |
| 30 | 6LE49881000 запросить цену → | FILM-READ-OUT-1 |
| 31 | 6LE49882000 запросить цену → | FILM-READ-OUT-2 |
| 32 | 6LE59904000 запросить цену → | ROL-IDL-D16-EXT-PC |
| 33 | 6LE59905000 запросить цену → | SPG-F-IDL-EXIT-PC |
| 104 | X0-02247000 запросить цену → | S/TPP/FHEXM-3X8-NI |
| 105 | 6LA08935000 запросить цену → | SCR-M3X6BISR-NI |

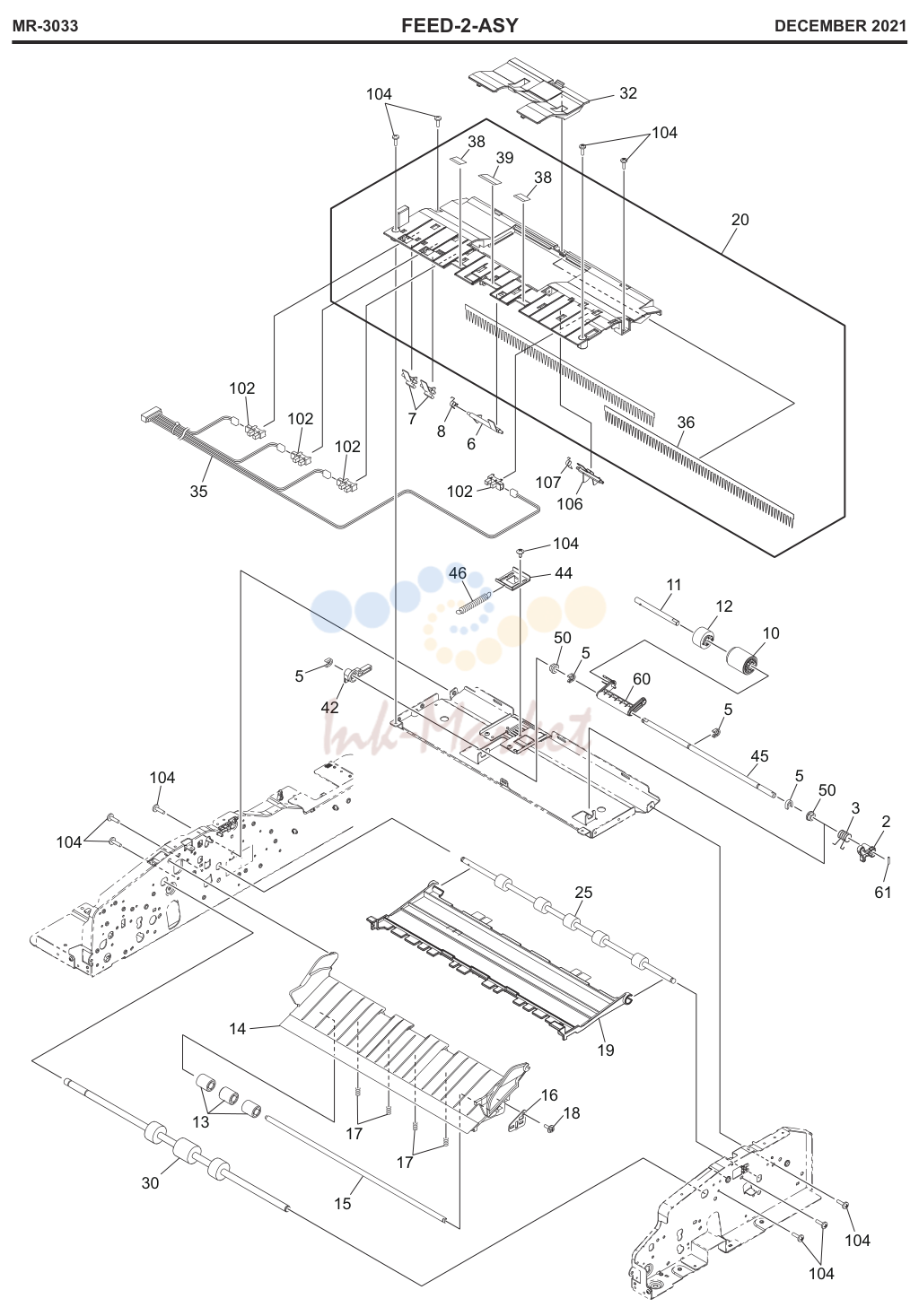

FEED-2-ASY
| № | Артикул | Наименование |
|---|---|---|
| 2 | 6LK56909000 запросить цену → | ARM-LVR-CAM-RET-S20 |
| 3 | 6LE50202000 запросить цену → | SPG-T-LVR-CAM-RET |
| 5 | 6LE49743000 запросить цену → | STOP-RING-6-5-POM |
| 6 | 6LK69809100 запросить цену → | LEVER-SENS-ALNG_N-P |
| 7 | 6LK69835100 запросить цену → | LEVER-SENS-WIDTH_N-P |
| 8 | 6LE50234000 запросить цену → | SPG-T-LVR-ALNG |
| 10 | 6LE49877000 запросить цену → | ASYS-ROL-RET-RU |
| 11 | 6LL48458000 запросить цену → | ASYS-SFT-ROL-RET |
| 12 | 6LH60089000 запросить цену → | TL-SEP-Y-55-LS-N |
| 13 | 6LE50406000 запросить цену → | ROL-IDL-D16 |
| 14 | 6LE49866100 запросить цену → | ASYS-GID-SB-J-546 |
| 15 | 6LK70326000 запросить цену → | SFT-IDL-D16-PBF1 |
| 16 | 6LE50044000 запросить цену → | PLT-SFT-IDL-D16 |
| 17 | 6LE50046000 запросить цену → | SPG-C-SB-ALNG |
| 18 | X0-02252000 запросить цену → | S/TPP/FHEXM-4X10-NI |
| 19 | 6LK71652000 запросить цену → | ASYS-GID-EXT-U-H617 |
| 20 | 6LK56915000 запросить цену → | ASYS-GID-FD-D-S20 |
| 25 | 6LH60092000 запросить цену → | ROL-EXIT-PC-PS-SG-PBF1 |
| 30 | 6LH60093000 запросить цену → | ROL-ALNG-PS-L-SG-PBF1 |
| 32 | 6LK56914000 запросить цену → | ASYS-COV-ROL-RET-S20 |
| 35 | 6LL36915000 запросить цену → | HRNS-RADF-ALIGN-H662 |
| 36 | 6LJ67462000 запросить цену → | BRUSH-ERS-L |
| 38 | 6LE50233000 запросить цену → | FILM-ALNG-IN-D-S-0.05 |
| 39 | 6LK69883000 запросить цену → | FILM-ALNG-IN-D-L-0.05 |
| 42 | 6LK56905000 запросить цену → | LVR-SEP-S20 |
| 44 | 6LK56911000 запросить цену → | BRKT-LVR-HOOK-S20 |
| 45 | 6LK71720000 запросить цену → | SFT-LVR-RET-S20 |
| 46 | 6LK56910000 запросить цену → | SPG-SPT-LVR-S20-C |
| 50 | 6LE49741000 запросить цену → | BUSH-6X10X6F-POM |
| 60 | 6LL48459000 запросить цену → | HOLDER-ROL-RET-S20P |
| 61 | 6LB12168100 запросить цену → | PIN-2X10-PBF2 |
| 102 | C0-23083000 запросить цену → | GP1A173LCS5F |
| 104 | 6LA08935000 запросить цену → | SCR-M3X6BISR-NI |
| 106 | 6LJ67412100 запросить цену → | LVR-SENS-LNG_N |
| 107 | 6LJ67455000 запросить цену → | SPG-T-LNG-3 |

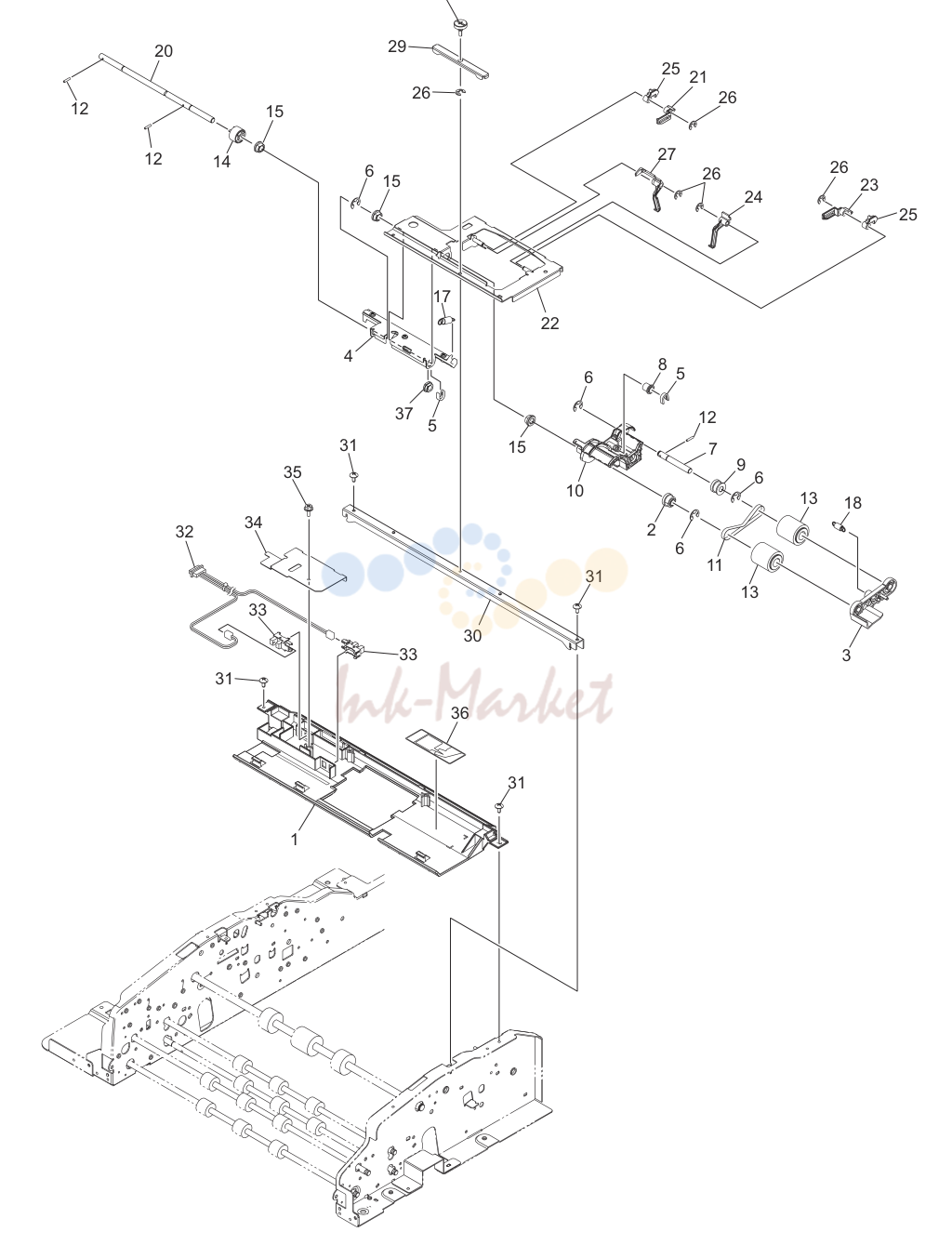

FEED-3-ASY
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LK71704100 запросить цену → | ASYS-GID-FED-U_SAN |
| 2 | 6LK69818000 запросить цену → | PULLY-1R5GT26-6_H617 |
| 3 | 6LK69817000 запросить цену → | HOLD-ROL-PICK-STOP-S_H617 |
| 4 | 6LK71700000 запросить цену → | ASYB-PLATE-LVR-PICK |
| 5 | 6LE49743000 запросить цену → | STOP-RING-6-5-POM |
| 6 | X0-00966000 запросить цену → | RR/E-5-SS |
| 7 | 6LK70324000 запросить цену → | SFT-FEED-PIC_H617-PBF1 |
| 8 | 6LE50336000 запросить цену → | ROL-TNSN-PICK |
| 9 | 6LK69861000 запросить цену → | PULLY-1R5GT26-6_H617_2 |
| 10 | 6LK69816000 запросить цену → | HOLD-ROL-PICK-S_H617 |
| 11 | 6LE50345000 запросить цену → | BELT-141-1R5GT-4 |
| 12 | 6LB12168100 запросить цену → | PIN-2X10-PBF2 |
| 13 | 6LE50297000 запросить цену → | ASYS-ROL-FEED |
| 14 | 6LK69831000 запросить цену → | CPG-FEED-DRVN |
| 15 | 6LH53768000 запросить цену → | BUSH-6-NU4 |
| 17 | 6LE50342000 запросить цену → | SPG-E-PICKUP |
| 18 | 6LK69866000 запросить цену → | SPG-HLDR-PICK |
| 20 | 6LK71701000 запросить цену → | SFT-FEED-ROL_H617_N |
| 21 | 6LK69827000 запросить цену → | LVR-STOPPER-R_H617-A |
| 22 | 6LK71708100 запросить цену → | ASYS-FRAME-FEED-U-H617N2 |
| 23 | 6LK69814100 запросить цену → | LVR-STOPPER-F_H617-P |
| 24 | 6LE50375000 запросить цену → | STPR-PICK-F |
| 25 | 6LK71632100 запросить цену → | ARM-STOPPER-SP2_P |
| 26 | X0-00964000 запросить цену → | RR/E-3-SS |
| 27 | 6LK71672000 запросить цену → | STPR-PICK-R |
| 28 | 6LJ67419000 запросить цену → | SCREW-HANDLE-B |
| 29 | 6LJ67414000 запросить цену → | BRKT-FEED-DTCH |
| 30 | 6LK69841000 запросить цену → | STAY-FEED-UP_H617 |
| 31 | 6LA08935000 запросить цену → | SCR-M3X6BISR-NI |
| 32 | 6LE49504000 запросить цену → | HRNS-RUBY-FEED2-623 |
| 33 | C0-23083000 запросить цену → | GP1A173LCS5F |
| 34 | 6LK71685000 запросить цену → | COV-FEED-U |
| 35 | X0-02247000 запросить цену → | S/TPP/FHEXM-3X8-NI |
| 36 | 6LK69896000 запросить цену → | LABEL-INST-H617 |
| 37 | 6LK71710000 запросить цену → | BUSH-6X10X6F-POM-N |

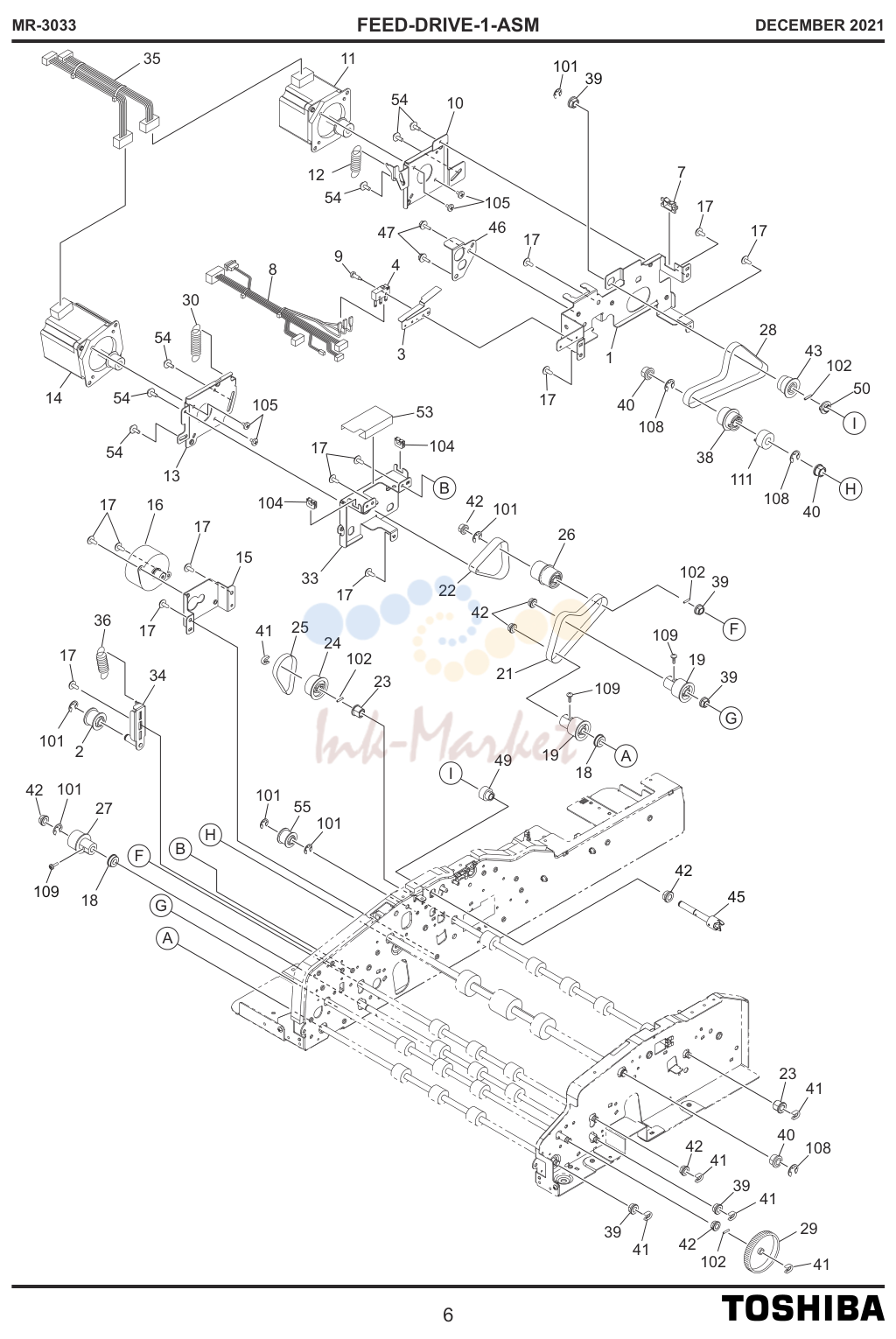

FEED-DRIVE-1-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LK69806000 запросить цену → | BRKT-ROL-FEED-AD_H617 |
| 2 | 6LE50098100 запросить цену → | ROL-TNSN-FEED_P |
| 3 | 6LK56912000 запросить цену → | SPG-F-COV-JAM-SW-N |
| 4 | E0-16821000 запросить цену → | AV3805G3 |
| 7 | F0-00045000 запросить цену → | EDS-1 |
| 8 | 6LL36913000 запросить цену → | HRNS-RADF-FEED1-H662 |
| 9 | 44204394000 запросить цену → | SCREW20*D23 |
| 10 | 6LE59774100 запросить цену → | PLT-MOT-FEED-H617 |
| 11 | 6LL36909000 запросить цену → | MOTRS-RADF-FEED-H662 |
| 12 | 6LJ67526000 запросить цену → | SPG-E-8X0R9X24R5 |
| 13 | 6LE59775000 запросить цену → | PLT-MOT-REED-643 |
| 14 | 6LL36910000 запросить цену → | MOTRS-RADF-READ-H662 |
| 15 | 6LE59800300 запросить цену → | PLT-MOT-EXIT-H576M |
| 16 | 6LL36908000 запросить цену → | MOTRS-RADF-EXIT-H662 |
| 17 | 6LA08935000 запросить цену → | SCR-M3X6BISR-NI |
| 18 | F0-02142000 запросить цену → | LF-1260ZZRP0P25LY551 |
| 19 | 6LE59633000 запросить цену → | PULLY-1R5GT40-6-SCW |
| 21 | 6LJ67481000 запросить цену → | BELT-207-1R5GT-6 |
| 22 | 6LJ67482000 запросить цену → | BELT-150-1R5GT-8 |
| 24 | 6LL48435000 запросить цену → | PULLY-1R5GT46-6 |
| 25 | 6LJ67467000 запросить цену → | BELT-109_5-1R5GT-6 |
| 26 | 6LE49854000 запросить цену → | PULLY-1R5GT40-6-W |
| 27 | 6LH57699000 запросить цену → | PULLY-1R5GT40-6-RD-O |
| 28 | 6LJ67468000 запросить цену → | BELT-292_5-1R5GT-6 |
| 29 | 6LE49810400 запросить цену → | DIAL-RD-JAM-GRSG_S |
| 30 | 6LE50169000 запросить цену → | SPG-E-MOT-READ |
| 33 | 6LE59794000 запросить цену → | BRKT-ROL-READ-M |
| 34 | 6LE50110100 запросить цену → | ASYS-PLT-TNSN2 |
| 35 | 6LL36907000 запросить цену → | HRNS-RADF-MOT-H662 |
| 36 | 6LE50134000 запросить цену → | SPG-E-TNSN-READ |
| 38 | 6LJ67472000 запросить цену → | PULLY-1R5GT41-8 |
| 39 | 6LH53768000 запросить цену → | BUSH-6-NU4 |
| 40 | 6LA65698000 запросить цену → | BUSH-8X12X8F |
| 41 | 6LE49743000 запросить цену → | STOP-RING-6-5-POM |
| 42 | 6LE49741000 запросить цену → | BUSH-6X10X6F-POM |
| 43 | 6LK69851000 запросить цену → | ASYS-PULLY-1R5GT38-6 |
| 45 | 6LK69854100 запросить цену → | ASYS-CPG-FEED-H617N |
| 46 | 6LJ67536100 запросить цену → | BRKT-ROL-ALNG-S20 |
| 47 | X0-02419000 запросить цену → | S/TPS/FHEXM/R-3X6-ZU3 |
| 49 | 6LK69842000 запросить цену → | GEAR-8H16_N |
| 50 | 6LK69839000 запросить цену → | CPG-GEAR-PIN |
| 53 | 6LK71662000 запросить цену → | MYLAR-GUIDE-HRN |
| 101 | X0-00966000 запросить цену → | RR/E-5-SS |
| 102 | 6LB12168100 запросить цену → | PIN-2X10-PBF2 |
| 104 | F0-01493000 запросить цену → | DS-02S |
| 105 | X0-00426000 запросить цену → | S/BID-M3X4-NI |
| 108 | X0-00968000 запросить цену → | RR/E-7-SS |
| 109 | X0-00074000 запросить цену → | S/PAN-M3X8-NI |
| 111 | 6LJ67474000 запросить цену → | CLUTCH-8-R |
HINGE-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LK79600000 запросить цену → | LEVER-PICK-SOL_S20 |
| 2 | 6LE59928200 запросить цену → | CAP-APS-R-280-LG_S |
| 3 | 6LK69888000 запросить цену → | SPG-E-PICK-SOL-H617 |
| 4 | 6LE49758000 запросить цену → | SPG-C-CAP-APS-R |
| 5 | 6LA08935000 запросить цену → | SCR-M3X6BISR-NI |
| 6 | 6LK56846000 запросить цену → | HINGE-L-H617 |
| 7 | 6LK56847000 запросить цену → | HINGE-R-H617 |
| 8 | 6LL36956000 запросить цену → | ASYB-DLG-H662 |
| 11 | 6LL48410000 запросить цену → | PLT-SOL-PICK-S20 |
| 12 | 6LE49521000 запросить цену → | SOL-RUBY-PICKUP-623 |
| 17 | 6LL36914000 запросить цену → | HRNS-RADF-SCIF-H662 |
| 18 | 6LL36912000 запросить цену → | HRNS-ADF-SOL-H662 |
| 60 | 6LK56903000 запросить цену → | GUIDE-HNS-RADF-S20 |
| 61 | 6LL36911000 запросить цену → | FAND-4015-H662 |
| 101 | F0-01811000 запросить цену → | LWS-0711S-V0 |
| 102 | F0-01427000 запросить цену → | ELS-8U |
| 103 | F0-00229000 запросить цену → | KGLS-8RT |
| 104 | F0-01492000 запросить цену → | DS-2 |
| 106 | X0-00966000 запросить цену → | RR/E-5-SS |
| 108 | X0-02408000 запросить цену → | S/TPS/FHEX/R-4X6-ZU3 |
| 109 | X0-00426000 запросить цену → | S/BID-M3X4-NI |
| 113 | 6LE59867000 запросить цену → | SEAL-DF-FRM-R2 |
комментарии
