Toshiba MR 3031 Reversing Automatic Document Feeder — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

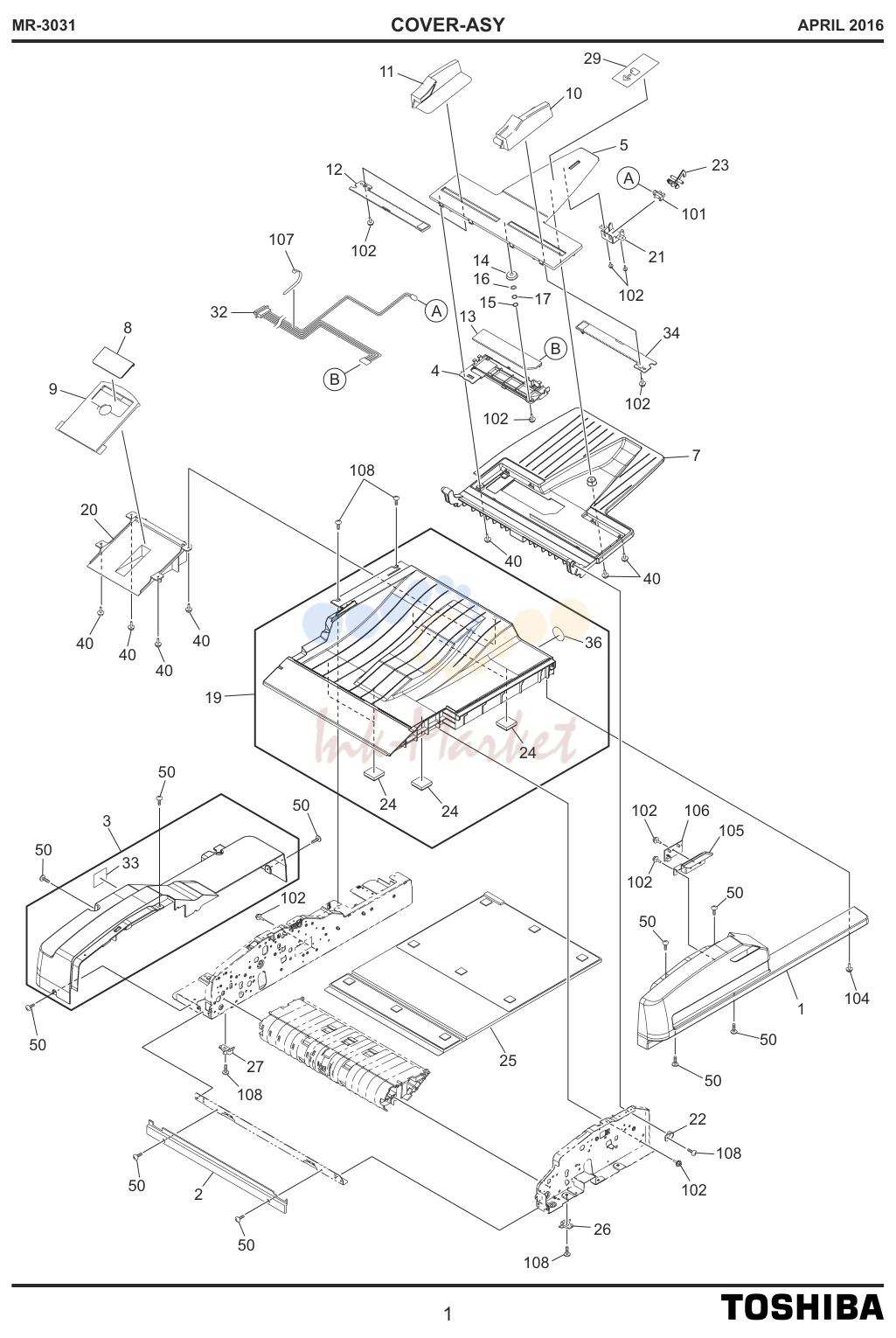

COVER-ASY
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LK69845000 запросить цену → | COV-FRONT-H617 |
| 2 | 6LE50383100 запросить цену → | COV-LEFT-U_JB |
| 3 | 6LK69878000 запросить цену → | ASYS-COV-REAR-JB |
| 4 | 6LJ67495300 запросить цену → | ASYS-COVER-PWA-TRAY-SZ_JB |
| 5 | 6LH57637800 запросить цену → | ASYS-TRAY-INR-JB |
| 5 | 6LH57637900 запросить цену → | ASYS-TRAY-INR-JB_C |
| 8 | 6LE50002300 запросить цену → | TRAY-SUB-EXT-IN-JB |
| 9 | 6LH57619300 запросить цену → | TRAY-SUB-EXIT-OUT-H502-JB |
| 10 | 6LE59916500 запросить цену → | ASYS-GID-TRY-F-PC-JB |
| 11 | 6LE59652500 запросить цену → | ASYS-GID-TRY-R-PC-JB |
| 12 | 6LE59922000 запросить цену → | RACK-TRAY-PC |
| 13 | 6LE49586000 запросить цену → | PWA-F-TRAY-623 |
| 15 | 6LA78907000 запросить цену → | WASHER-6R2X9R5XR13-PL |
| 16 | F0-01324000 запросить цену → | STW-FT60 T0.25 |
| 19 | 6LK69875000 запросить цену → | ASYS-TRAY-EXIT-H617 |
| 20 | 6LH57611100 запросить цену → | ASYS-HLDR-TRAY-SUB-H617 |
| 21 | 6LE50464100 запросить цену → | HLDR-SENS-LE_576 |
| 22 | 6LE50470000 запросить цену → | HLDR-TRAY-F |
| 24 | 6LE49999000 запросить цену → | ASYS-TAPE-MAGIC |
| 25 | 6LJ67570000 запросить цену → | ASYS-SHEET-PLTN-F |
| 26 | 6LE59788000 запросить цену → | STOP-SHEET-F-M |
| 27 | 6LE59789000 запросить цену → | STOP-SHEET-R-M |
| 29 | 6LJ67409300 запросить цену → | LABEL-CAUTION-H616 |
| 32 | 6LE49580000 запросить цену → | HRNS-RUBY-TRAY-623 |
| 33 | 6LK54279000 запросить цену → | LBL_W-COV-JB |
| 34 | 6LE59921000 запросить цену → | ASYS-RACK-TRY-PC |
| 36 | 6LK71640000 запросить цену → | SEAL-HIDE-HDL-HOLE-JB |
| 40 | X0-02683000 запросить цену → | S/TPP/FHEXM-3X8-ZB3 |
| 50 | X0-02686000 запросить цену → | S/TPS/BID/R-3X6-ZB3 |
| 101 | C0-20487000 запросить цену → | GP1A173LCS3F |
| 102 | X0-02247000 запросить цену → | S/TPP/FHEXM-3X8-NI |
| 104 | X0-02675000 запросить цену → | S/TPP/BID-3X8-ZB3 |
| 105 | 6LK69847000 запросить цену → | LENZ-LED_H617 |
| 106 | 6LJ67242000 запросить цену → | PWA-H-LED-H546 |
| 107 | F0-01846000 запросить цену → | YJ-100 |
| 108 | 6LA08935000 запросить цену → | SCR-M3X6BISR-NI |

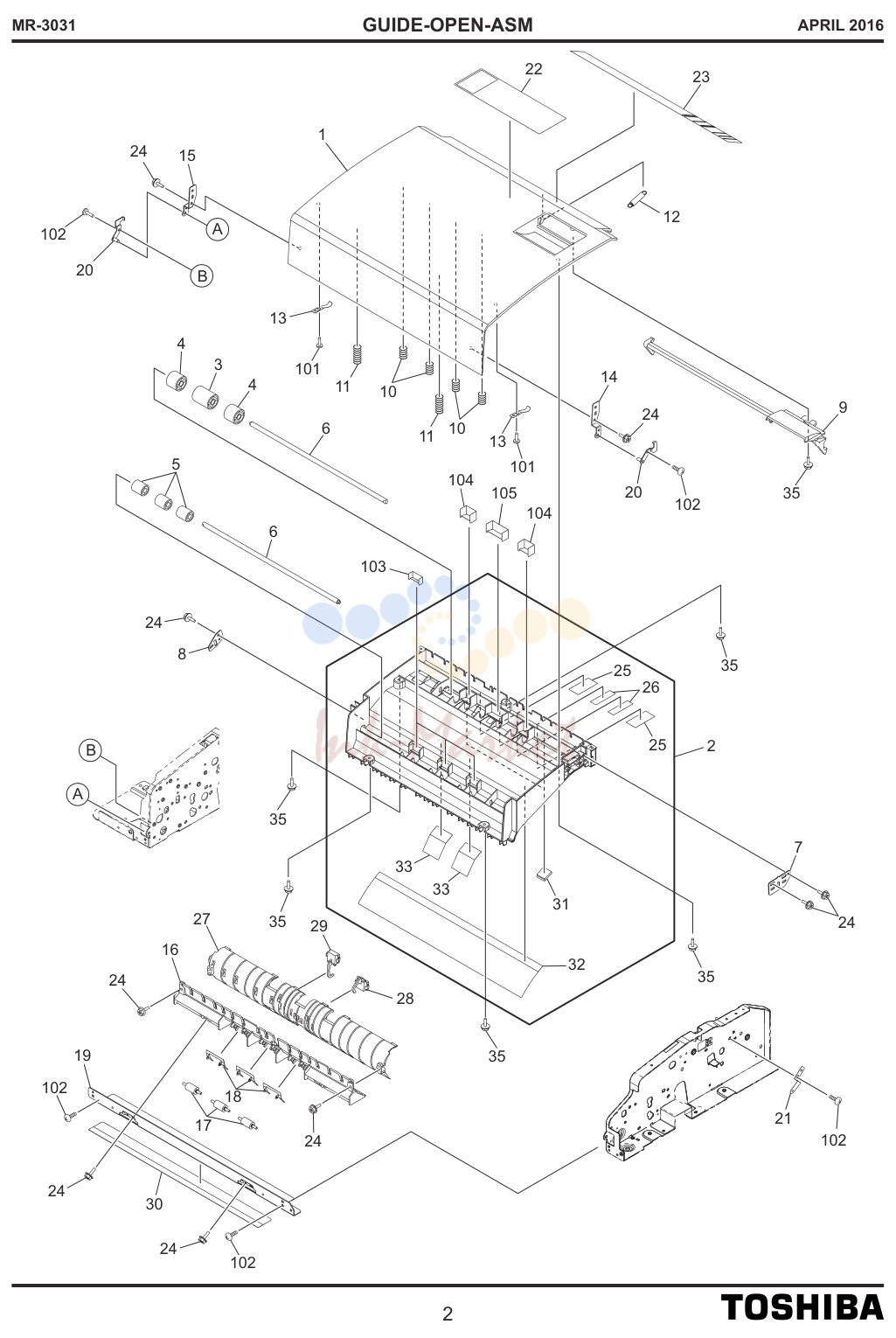

GUIDE-OPEN-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LK69874000 запросить цену → | ASYS-COV-JAM-H617 |
| 1 | 6LK69874100 запросить цену → | ASYS-COV-JAM-H617C |
| 2 | 6LE59637000 запросить цену → | ASYS-GID-COV-JAM-M |
| 3 | 6LE50402000 запросить цену → | ROL-IDL-D22-L |
| 4 | 6LE50404000 запросить цену → | ROL-IDL-D22 |
| 5 | 6LE50406000 запросить цену → | ROL-IDL-D16 |
| 6 | 6LE50412000 запросить цену → | SFT-IDL-ALNG |
| 7 | 6LE50414000 запросить цену → | PLT-SFT-IDL-ALN |
| 8 | 6LE50415000 запросить цену → | PLT-SFT-D16-RD |
| 9 | 6LE50416100 запросить цену → | LEVER-COV-OP_JB |
| 10 | 6LE50419000 запросить цену → | SPG-C-ROL-ALNG |
| 11 | 6LE50423000 запросить цену → | SPG-C-ROL-MIDL |
| 12 | 6LE50425000 запросить цену → | SPG-E-COV-JAM |
| 13 | 6LE50428000 запросить цену → | SPG-F-GID-SB-PUSH |
| 14 | 6LH57676000 запросить цену → | BRKT-COV-JAM-F |
| 15 | 6LH57674000 запросить цену → | BRKT-COV-JAM-R |
| 16 | 6LE90507000 запросить цену → | ASYS-GID-RI-D-N |
| 17 | 6LE49897000 запросить цену → | ASYS-ROL-IDL-D10 |
| 18 | 6LE49910000 запросить цену → | SPG-F-READ-IN-1.4 |
| 19 | 6LE59808100 запросить цену → | ASYS-STAY-LEFT-D-H617 |
| 20 | 6LE49823000 запросить цену → | ASYS-PLT-COV-JAM |
| 21 | 6LE49742000 запросить цену → | SPG-F-EARTH-EXIT |
| 22 | 6LK71666000 запросить цену → | LABEL-CLN-H617-WW-V |
| 22 | 6LK71667000 запросить цену → | LABEL-CLN-H617-CN-V |
| 23 | 6LK69897000 запросить цену → | LABEL-SIZE-H617 |
| 24 | X0-02247000 запросить цену → | S/TPP/FHEXM-3X8-NI |
| 25 | 6LE50385000 запросить цену → | CUSHION-RGST-1-L |
| 26 | 6LE50386000 запросить цену → | CUSHION-RGST-3-L |
| 27 | 6LE59817000 запросить цену → | ASYS-GID-RI-U-M |
| 28 | 6LH06323000 запросить цену → | SNSR-RADF-EXIT-430 |
| 29 | 6LH57728000 запросить цену → | SNSR-RADF-READ-502 |
| 30 | 6LE59798000 запросить цену → | FILM-STAY-LEFT-D |
| 31 | 6LE50394000 запросить цену → | CUSHION-RGST-2 |
| 32 | 6LE59783000 запросить цену → | FILM-GID-COV-JAM-M |
| 33 | 6LE59833000 запросить цену → | FILM-GID-COV-JAM-M-3 |
| 35 | X0-02683000 запросить цену → | S/TPP/FHEXM-3X8-ZB3 |
| 101 | X0-01989000 запросить цену → | S/TPP/BID-3X8-NI |
| 102 | 6LA08935000 запросить цену → | SCR-M3X6BISR-NI |
| 103 | 6LE50401000 запросить цену → | FILM-GID-COV-JAM-1 |
| 104 | 6LE50403000 запросить цену → | FILM-GID-COV-JAM-2 |
| 105 | 6LE50405000 запросить цену → | FILM-GID-COV-JAM-3 |

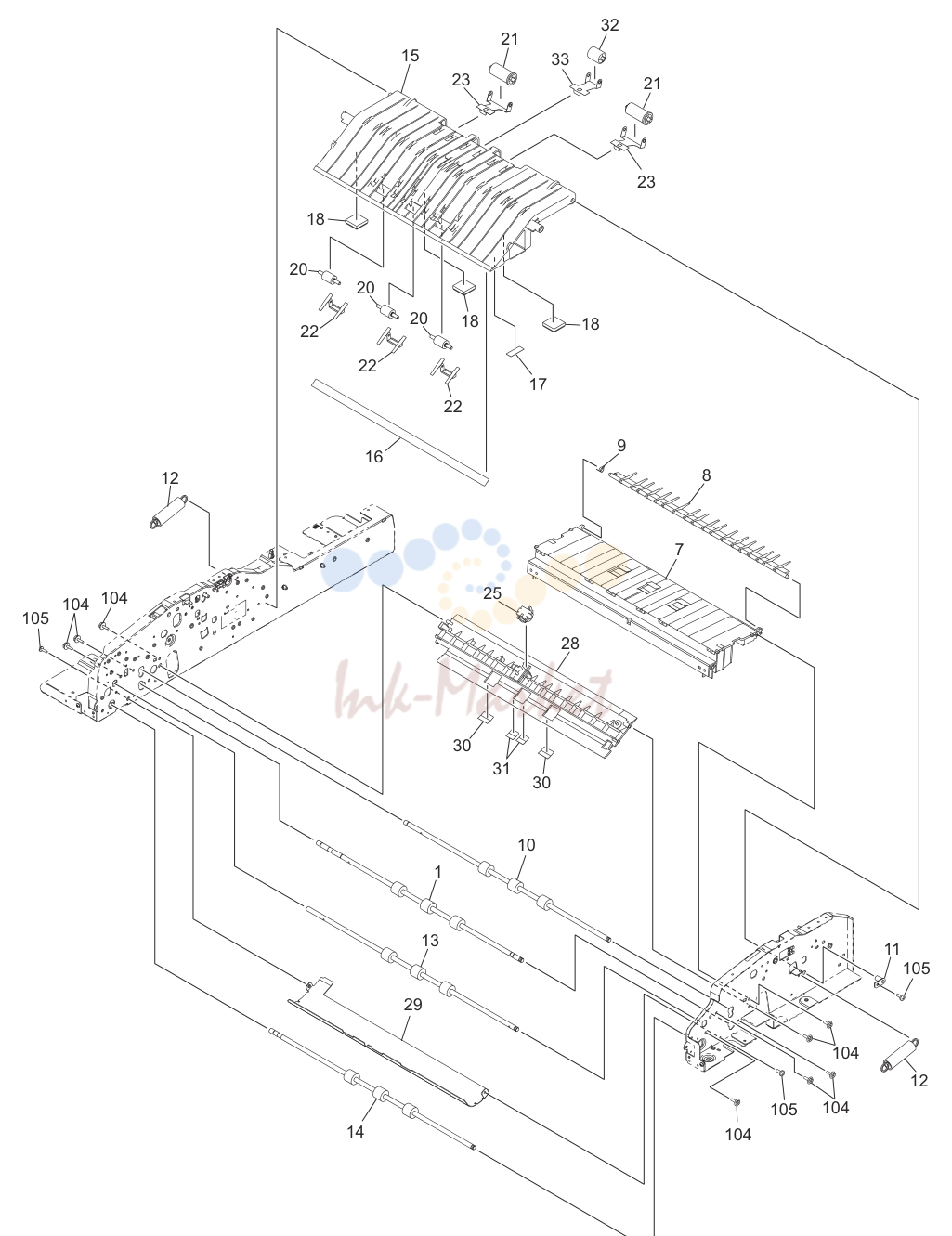

FEED-1-ASY
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH57698000 запросить цену → | ROL-READ-OUT |
| 7 | 6LE59786200 запросить цену → | GUIDE-RETURN-M-LG_S |
| 8 | 6LE49780100 запросить цену → | FLAP-RETURN-5330 |
| 9 | 6LE49784000 запросить цену → | SPG-T-FLP-SB |
| 10 | 6LK27401000 запросить цену → | ROL-SB-ALNG-Y |
| 11 | 6LE49948000 запросить цену → | ASYS-PLT-GID-RO |
| 12 | 6LE49961000 запросить цену → | SPG-E-READ-OUT-D |
| 13 | 6LK27400000 запросить цену → | ROL-READ-MAIN-S-Y |
| 14 | 6LE90501000 запросить цену → | ROL-READ-IN-S |
| 15 | 6LE59903200 запросить цену → | GUIDE-READ-OUT-D-PC-LG_S |
| 16 | 6LE49932000 запросить цену → | FILM-READ-OUT |
| 17 | 6LJ67524000 запросить цену → | LABEL-JAMOP-3-GRSG |
| 18 | 6LE49999000 запросить цену → | ASYS-TAPE-MAGIC |
| 20 | 6LE59814000 запросить цену → | ASYS-ROL-IDL-D12 |
| 21 | 6LE49939000 запросить цену → | ROL-IDL-D16-EXT |
| 22 | 6LE59855000 запросить цену → | SPG-F-READ-OUT-1.6-M |
| 23 | 6LE49945000 запросить цену → | SPG-F-IDL-EXIT |
| 25 | 6LH06323000 запросить цену → | SNSR-RADF-EXIT-430 |
| 28 | 6LE49878100 запросить цену → | GUIDE-READ-OUT-U-LG |
| 29 | 6LE59787000 запросить цену → | GUIDE-PLTN-M |
| 30 | 6LE49881000 запросить цену → | FILM-READ-OUT-1 |
| 31 | 6LE49882000 запросить цену → | FILM-READ-OUT-2 |
| 32 | 6LE59904000 запросить цену → | ROL-IDL-D16-EXT-PC |
| 33 | 6LE59905000 запросить цену → | SPG-F-IDL-EXIT-PC |
| 104 | X0-02247000 запросить цену → | S/TPP/FHEXM-3X8-NI |
| 105 | 6LA08935000 запросить цену → | SCR-M3X6BISR-NI |

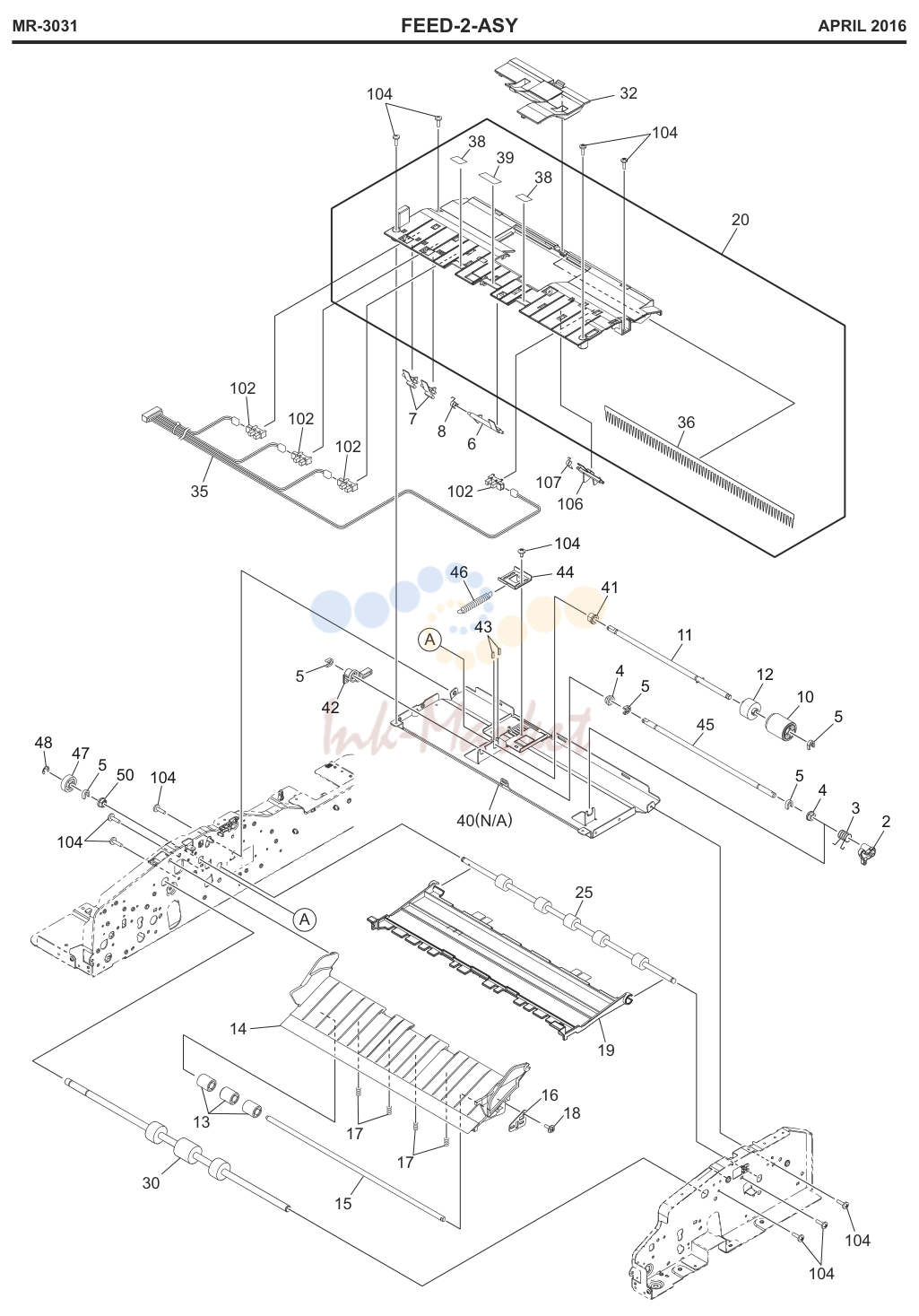

FEED-2-ASY
| № | Артикул | Наименование |
|---|---|---|
| 2 | 6LE50198100 запросить цену → | ARM-LVR-CAM-RET_SP |
| 3 | 6LE50202000 запросить цену → | SPG-T-LVR-CAM-RET |
| 4 | 44201492000 запросить цену → | BUSH-6-POM |
| 5 | 6LE49743000 запросить цену → | STOP-RING-6-5-POM |
| 6 | 6LK69809000 запросить цену → | LEVER-SENS-ALNG_N |
| 7 | 6LK69835000 запросить цену → | LEVER-SENS-WIDTH_N |
| 8 | 6LE50234000 запросить цену → | SPG-T-LVR-ALNG |
| 10 | 6LE49877000 запросить цену → | ASYS-ROL-RET-RU |
| 11 | 6LK69863000 запросить цену → | ASYS-SFT-RET_N |
| 12 | 6LH06990000 запросить цену → | TL-SEP-ROL-Y-55-TQ |
| 13 | 6LE50406000 запросить цену → | ROL-IDL-D16 |
| 14 | 6LE49866100 запросить цену → | ASYS-GID-SB-J-546 |
| 15 | 6LE50411000 запросить цену → | SFT-IDL-D16 |
| 16 | 6LE50044000 запросить цену → | PLT-SFT-IDL-D16 |
| 17 | 6LE50046000 запросить цену → | SPG-C-SB-ALNG |
| 18 | X0-02252000 запросить цену → | S/TPP/FHEXM-4X10-NI |
| 19 | 6LK71652000 запросить цену → | ASYS-GID-EXT-U-H617 |
| 20 | 6LK69853000 запросить цену → | ASYS-GID-FD-D-H617 |
| 25 | 6LE59635000 запросить цену → | ROL-EXIT-PC-PS |
| 30 | 6LJ67537000 запросить цену → | ROL-ALNG-PS-L |
| 32 | 6LK69862000 запросить цену → | ASYS-COV-ROL-RET_N |
| 35 | 6LK69909000 запросить цену → | HRNS-RADF-ALIGN2-H617 |
| 36 | 6LJ67462000 запросить цену → | BRUSH-ERS-L |
| 38 | 6LE50233000 запросить цену → | FILM-ALNG-IN-D-S-0.05 |
| 39 | 6LK69883000 запросить цену → | FILM-ALNG-IN-D-L-0.05 |
| 40 | 6LK69800000 запросить цену → | ASYS-STAY-EXIT-U |
| 41 | 6LA03977000 запросить цену → | BUSH-F6-GCB |
| 42 | 6LK69846000 запросить цену → | LVR-SEP_H617 |
| 43 | 6LK69820000 запросить цену → | PLATE-SLIDE-SPT |
| 44 | 6LK69804000 запросить цену → | BRKT-LVR-FOOK_N |
| 45 | 6LK69864000 запросить цену → | SFT-LVR-RET |
| 46 | 6LK69887000 запросить цену → | SPG-SPT-LVR-H617 |
| 47 | 6LK69844000 запросить цену → | GEAR-8H24_N |
| 48 | X0-00966000 запросить цену → | RR/E-5-SS |
| 50 | 6LH53768000 запросить цену → | BUSH-6-NU4 |
| 102 | C0-20487000 запросить цену → | GP1A173LCS3F |
| 104 | 6LA08935000 запросить цену → | SCR-M3X6BISR-NI |
| 106 | 6LJ67412100 запросить цену → | LVR-SENS-LNG_N |
| 107 | 6LJ67455000 запросить цену → | SPG-T-LNG-3 |

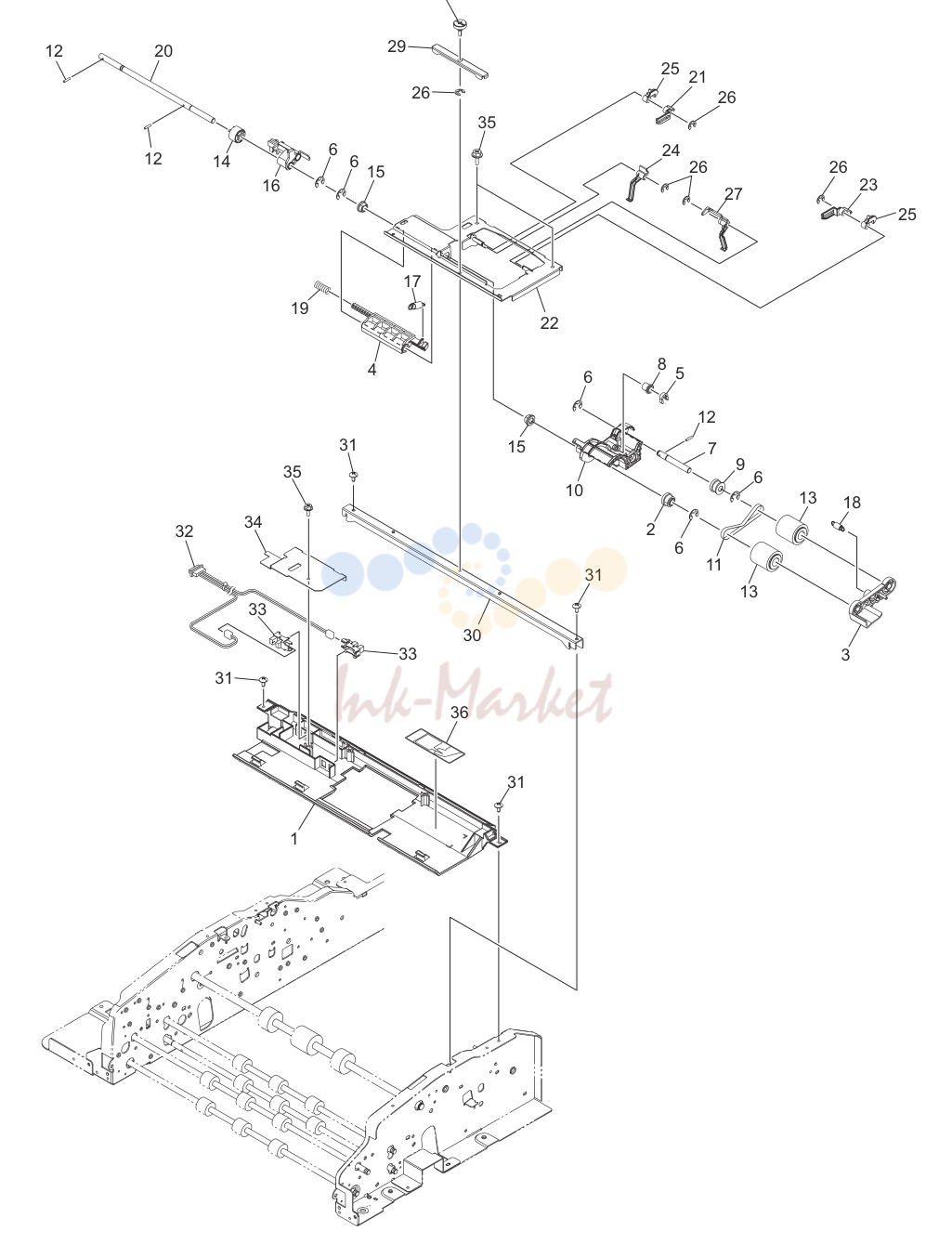

FEED-3-ASY
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LK69871000 запросить цену → | ASYS-GID-FED-U_H617 |
| 2 | 6LK69818000 запросить цену → | PULLY-1R5GT26-6_H617 |
| 3 | 6LK69817000 запросить цену → | HOLD-ROL-PICK-STOP-S_H617 |
| 4 | 6LK69825000 запросить цену → | LVR-PICK-JOINT_H617 |
| 5 | 6LE49743000 запросить цену → | STOP-RING-6-5-POM |
| 6 | X0-00966000 запросить цену → | RR/E-5-SS |
| 7 | 6LK69828000 запросить цену → | SFT-FEED-PIC_H617 |
| 8 | 6LE50336000 запросить цену → | ROL-TNSN-PICK |
| 9 | 6LK69861000 запросить цену → | PULLY-1R5GT26-6_H617_2 |
| 10 | 6LK69816000 запросить цену → | HOLD-ROL-PICK-S_H617 |
| 11 | 6LE50345000 запросить цену → | BELT-141-1R5GT-4 |
| 12 | 6LB12138000 запросить цену → | PIN-2X10 |
| 13 | 6LE50297000 запросить цену → | ASYS-ROL-FEED |
| 14 | 6LK69831000 запросить цену → | CPG-FEED-DRVN |
| 15 | 6LH53768000 запросить цену → | BUSH-6-NU4 |
| 16 | 6LK69824000 запросить цену → | CPG-SPT-RELEASE |
| 17 | 6LE50342000 запросить цену → | SPG-E-PICKUP |
| 18 | 6LK69866000 запросить цену → | SPG-HLDR-PICK |
| 19 | 6LK69881000 запросить цену → | SPG-LVR-CPG_1.7 |
| 20 | 6LK69829000 запросить цену → | SFT-FEED-ROL_H617 |
| 21 | 6LK69827000 запросить цену → | LVR-STOPPER-R_H617 |
| 22 | 6LK69812000 запросить цену → | ASYS-FRAME-FEED-U_H617 |
| 23 | 6LK69814000 запросить цену → | LVR-STOPPER-F_H617 |
| 24 | 6LE50375000 запросить цену → | STPR-PICK-F |
| 25 | 6LK71632000 запросить цену → | ARM-STOPPER-SP2 |
| 26 | X0-00964000 запросить цену → | RR/E-3-SS |
| 27 | 6LK71634000 запросить цену → | ASYS-STPR-PICK-R |
| 28 | 6LJ67419000 запросить цену → | SCREW-HANDLE-B |
| 29 | 6LJ67414000 запросить цену → | BRKT-FEED-DTCH |
| 30 | 6LK69841000 запросить цену → | STAY-FEED-UP_H617 |
| 31 | 6LA08935000 запросить цену → | SCR-M3X6BISR-NI |
| 32 | 6LE49504000 запросить цену → | HRNS-RUBY-FEED2-623 |
| 33 | C0-20487000 запросить цену → | GP1A173LCS3F |
| 34 | 6LK69838000 запросить цену → | PLATE-FEED-U_N |
| 35 | X0-02247000 запросить цену → | S/TPP/FHEXM-3X8-NI |
| 36 | 6LK69896000 запросить цену → | LABEL-INST-H617 |

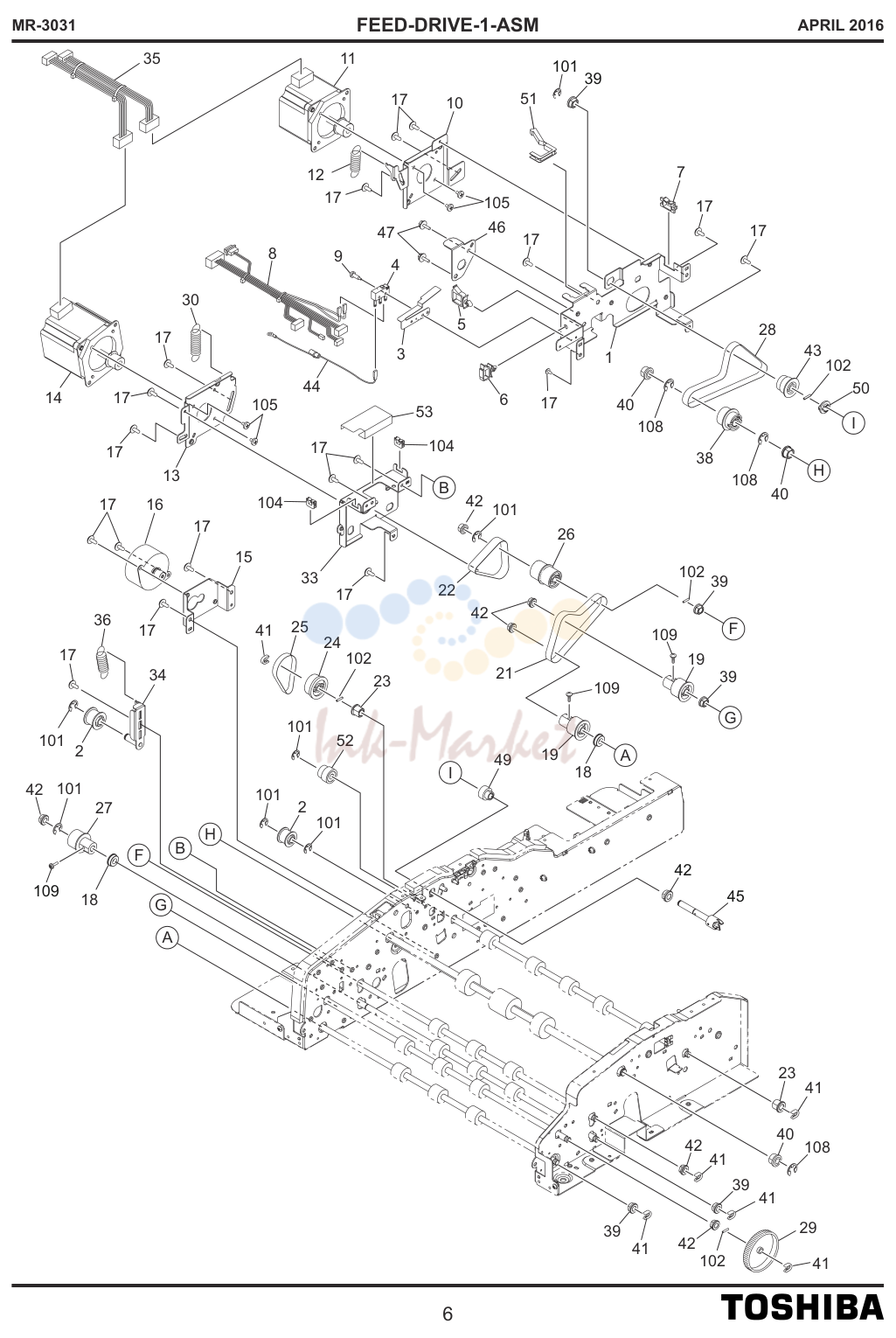

FEED-DRIVE-1-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LK69806000 запросить цену → | BRKT-ROL-FEED-AD_H617 |
| 2 | 6LE50098000 запросить цену → | ROL-TNSN-FEED |
| 3 | 6LE50102000 запросить цену → | SPG-F-COV-JAM-SW |
| 4 | E0-15605000 запросить цену → | DE2L-BAAAY |
| 5 | F0-01813000 запросить цену → | LWS-1316S-V0 |
| 6 | F0-01810000 запросить цену → | LWS-0511S-V0 |
| 7 | F0-01248000 запросить цену → | ESC-0912 |
| 8 | 6LE50867000 запросить цену → | HRNS-RUBY-FEED1-623 |
| 9 | 44204394000 запросить цену → | SCREW20*D23 |
| 10 | 6LE59774100 запросить цену → | PLT-MOT-FEED-H617 |
| 11 | 6LJ67258000 запросить цену → | MOTR_S-RADF-FEED-H576 |
| 12 | 6LJ67526000 запросить цену → | SPG-E-8X0R9X24R5 |
| 13 | 6LE59775000 запросить цену → | PLT-MOT-REED-643 |
| 14 | 6LJ67259000 запросить цену → | MOTR_S-RADF-READ-H576 |
| 15 | 6LE59800100 запросить цену → | PLT-MOT-EXIT-H576 |
| 16 | 6LE49517000 запросить цену → | MOTR_S-RUBY-EXIT-623 |
| 17 | 6LA08935000 запросить цену → | SCR-M3X6BISR-NI |
| 18 | F0-02142000 запросить цену → | LF-1260ZZRP0P25LY551 |
| 19 | 6LE59633000 запросить цену → | PULLY-1R5GT40-6-SCW |
| 21 | 6LJ67481000 запросить цену → | BELT-207-1R5GT-6 |
| 22 | 6LJ67482000 запросить цену → | BELT-150-1R5GT-8 |
| 24 | 6LJ67473000 запросить цену → | PULLY-1R5GT46-6 |
| 25 | 6LJ67467000 запросить цену → | BELT-109_5-1R5GT-6 |
| 26 | 6LE49854000 запросить цену → | PULLY-1R5GT40-6-W |
| 27 | 6LH57699000 запросить цену → | PULLY-1R5GT40-6-RD-O |
| 28 | 6LJ67468000 запросить цену → | BELT-292_5-1R5GT-6 |
| 29 | 6LE49810200 запросить цену → | DIAL-RD-JAM-GRSG |
| 30 | 6LE50169000 запросить цену → | SPG-E-MOT-READ |
| 33 | 6LE59794000 запросить цену → | BRKT-ROL-READ-M |
| 34 | 6LE50110000 запросить цену → | ASYS-PLT-TNSN |
| 35 | 6LK69914000 запросить цену → | HRNS-RADF-MOT-H617 |
| 36 | 6LE50134000 запросить цену → | SPG-E-TNSN-READ |
| 38 | 6LJ67472000 запросить цену → | PULLY-1R5GT41-8 |
| 39 | 6LH53768000 запросить цену → | BUSH-6-NU4 |
| 40 | 6LA65698000 запросить цену → | BUSH-8X12X8F |
| 41 | 6LE49743000 запросить цену → | STOP-RING-6-5-POM |
| 42 | 44201492000 запросить цену → | BUSH-6-POM |
| 43 | 6LK69851000 запросить цену → | ASYS-PULLY-1R5GT38-6 |
| 44 | 6LE50868000 запросить цену → | HRNS-RADF-POSI-623 |
| 45 | 6LK69854000 запросить цену → | ASYS-CPG-FEED_H617 |
| 46 | 6LJ67536000 запросить цену → | BRKT-ROL-ALNG-AD |
| 47 | X0-02420000 запросить цену → | S/TPS/FHEXM/R-3X8-ZU3 |
| 49 | 6LK69842000 запросить цену → | GEAR-8H16_N |
| 50 | 6LK69839000 запросить цену → | CPG-GEAR-PIN |
| 51 | F0-00786000 запросить цену → | EDS-17L |
| 52 | 6LK69852000 запросить цену → | ASYS-GEAR-8H16 |
| 53 | 6LK71662000 запросить цену → | MYLAR-GUIDE-HRN |
| 101 | X0-00966000 запросить цену → | RR/E-5-SS |
| 102 | 6LB12138000 запросить цену → | PIN-2X10 |
| 104 | F0-01493000 запросить цену → | DS-02S |
| 105 | X0-00426000 запросить цену → | S/BID-M3X4-NI |
| 108 | X0-00968000 запросить цену → | RR/E-7-SS |
| 109 | X0-00074000 запросить цену → | S/PAN-M3X8-NI |
HINGE-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LE49751100 запросить цену → | LEVER-PICK-SOL_N |
| 2 | 6LE59928200 запросить цену → | CAP-APS-R-280-LG_S |
| 3 | 6LK69888000 запросить цену → | SPG-E-PICK-SOL-H617 |
| 4 | 6LE49758000 запросить цену → | SPG-C-CAP-APS-R |
| 5 | 6LA08935000 запросить цену → | SCR-M3X6BISR-NI |
| 6 | 6LK69848000 запросить цену → | HINGE-L-H617 |
| 7 | 6LK69849000 запросить цену → | HINGE-R-H617 |
| 8 | 6LK69916000 запросить цену → | ASYB-DLG-H617S |
| 11 | 6LE50152000 запросить цену → | PLT-SOL-PICK |
| 12 | 6LE49521000 запросить цену → | SOL-RUBY-PICKUP-623 |
| 17 | 6LK69915000 запросить цену → | HRNS-SAPP2-SCIF-H617 |
| 18 | 6LE63349000 запросить цену → | HRNS-ADF-SOL-643 |
| 19 | 6LK69908000 запросить цену → | HRNS-RADF-ALIGN1-H617 |
| 101 | F0-01813000 запросить цену → | LWS-1316S-V0 |
| 102 | F0-01427000 запросить цену → | ELS-8U |
| 103 | F0-00229000 запросить цену → | KGLS-8RT |
| 104 | F0-01492000 запросить цену → | DS-2 |
| 106 | X0-00966000 запросить цену → | RR/E-5-SS |
| 108 | X0-02408000 запросить цену → | S/TPS/FHEX/R-4X6-ZU3 |
| 109 | X0-00426000 запросить цену → | S/BID-M3X4-NI |
| 110 | 6LJ67260000 запросить цену → | FAND-6015-H576 |
| 111 | 6LE50438000 запросить цену → | PLT-FAN-READ |
| 112 | X0-00130000 запросить цену → | S/PAN/SWWP-M3X20-NI |
| 113 | 6LE59867000 запросить цену → | SEAL-DF-FRM-R2 |
комментарии
