Toshiba MR 3027 Reversing Automatic Document Feeder — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

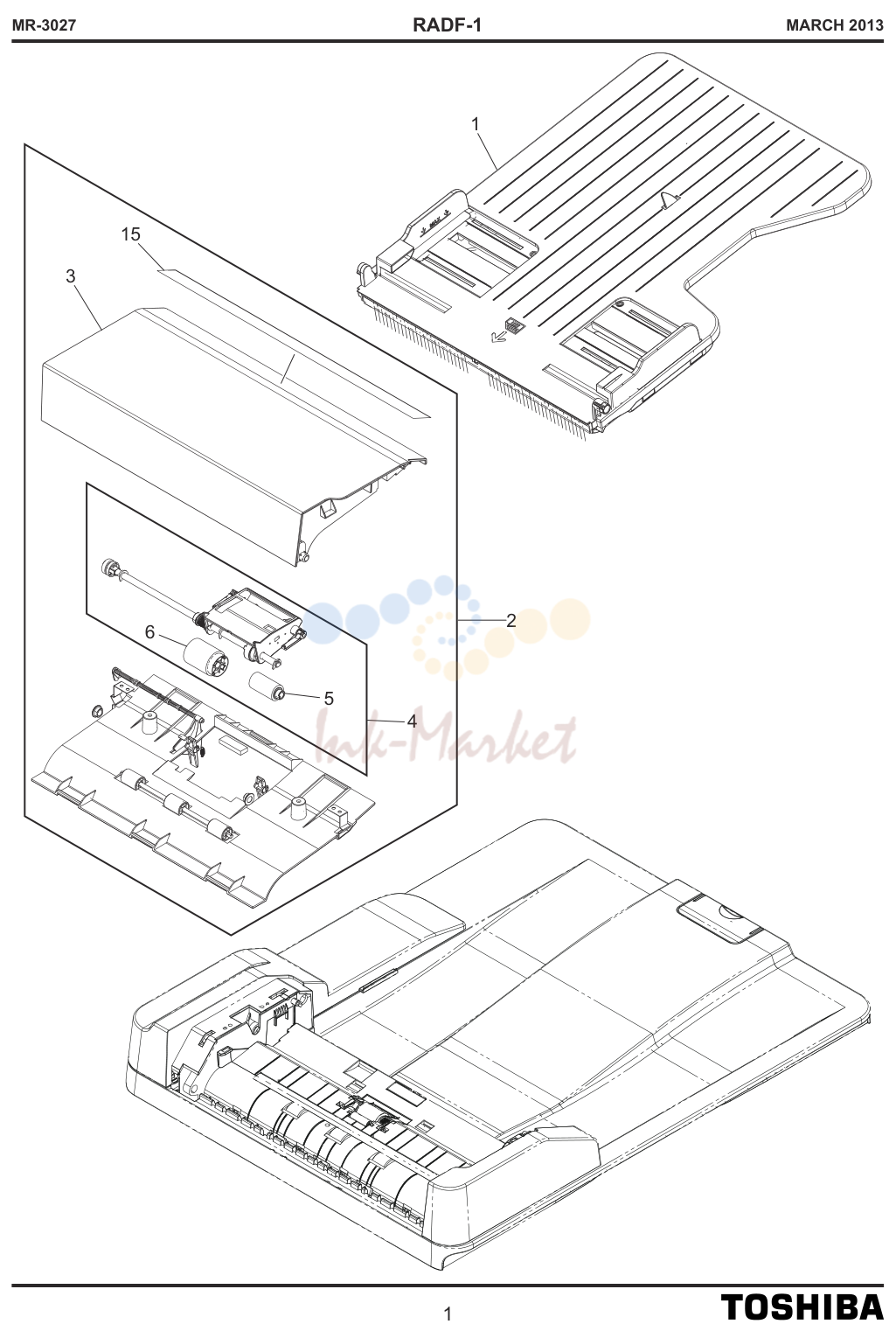

RADF-1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LJ80639000 запросить цену → | TRAY_DOC_ASSY_D |
| 2 | 6LJ80651000 запросить цену → | COVER_ADF_ASSY_D |
| 4 | 6LJ80609000 запросить цену → | ROLLER_PICK_UP_ASSY |
| 5 | 6LJ80576000 запросить цену → | PICK_UP_ROLLER_ASSY |
| 6 | 6LJ80575000 запросить цену → | ADF_ROLLER_ASSY |
| 15 | 6LJ80650000 запросить цену → | LABEL_INDEX |

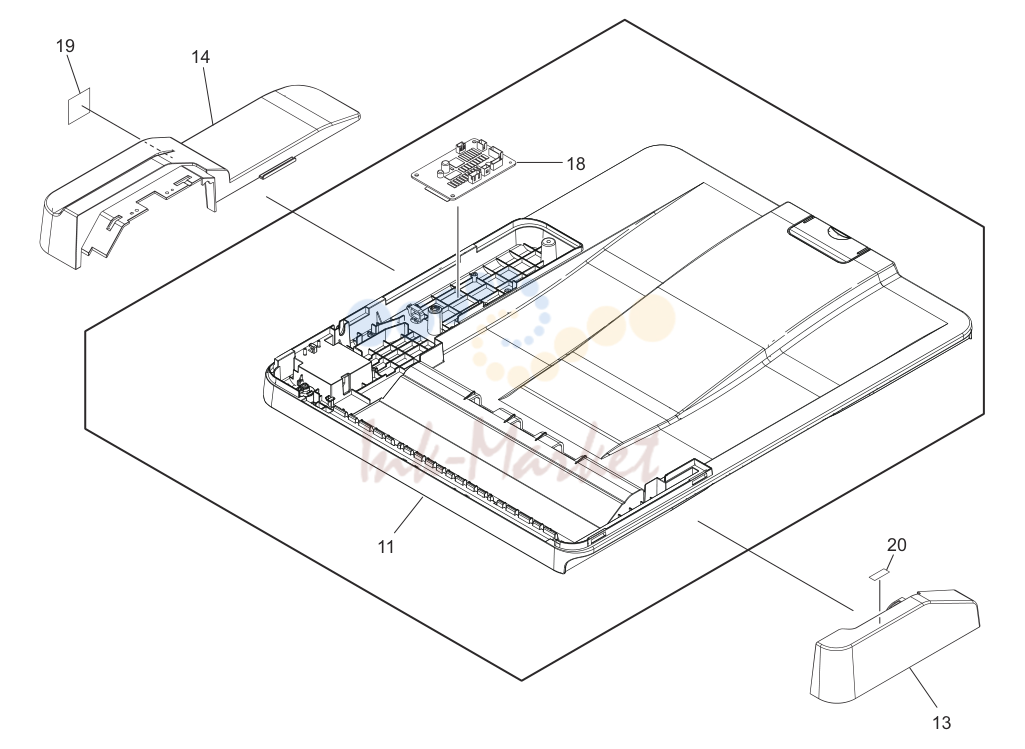

RADF-2
| № | Артикул | Наименование |
|---|---|---|
| 7 | 6LJ80640000 запросить цену → | FRAME_ADF_ASSY_D |
| 8 | 6LJ80649000 запросить цену → | FRAME_LOWER_ASSY_D |
| 9 | 6LJ80616000 запросить цену → | GUIDE_ADF_ASSY |
| 10 | 6LJ80615000 запросить цену → | SP_PAD_ASSY |
| 11 | 6LJ80641000 запросить цену → | COVER_SDH_ASSY_D |
| 13 | 6LJ80520000 запросить цену → | COVER_REAR |
| 14 | 6LJ80519000 запросить цену → | COVER_FRONT |
| 16 | 6LJ80611000 запросить цену → | STEPPING_MOTOR |
| 17 | 6LJ80613000 запросить цену → | ARM_START_ASSY |
| 18 | 6LJ80619000 запросить цену → | MOTOR_DRIVER_BOARD |
| 19 | 6LJ80580000 запросить цену → | LABEL-CAU-ADF |
| 20 | 6LJ80648000 запросить цену → | LABEL_AROW |
