Toshiba MR 3025 Reversing Automatic Document Feeder — каталог запчастей со схемами

Toshiba MR 3025 Reversing Automatic Document Feeder — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

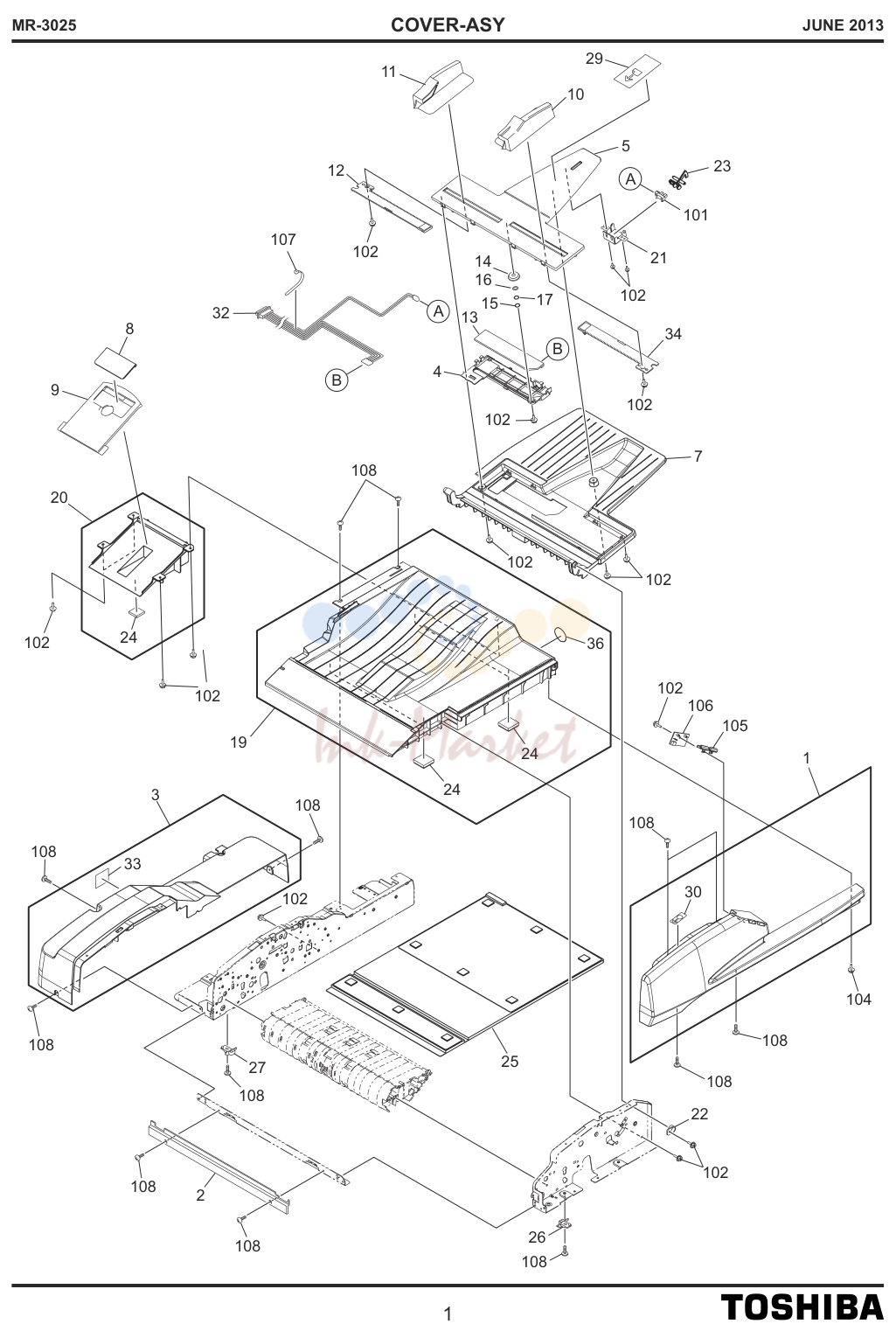

COVER-ASY

№	Артикул	Наименование
1	6LH57607100 запросить цену →	ASYS-COV-FRONT-H546
2	6LE50383000 запросить цену →	COV-LEFT-U
3	6LH57608000 запросить цену →	ASYS-COV-REAR-H502
4	6LJ67495000 запросить цену →	ASYS-COVER-PWA-TRAY-SIZE
5	6LE59915100 запросить цену →	TRAY-INNER-TQ
7	6LE59912300 запросить цену →	TRAY-ORIGINAL-PC-H576
8	6LE50002100 запросить цену →	TRAY-SUB-EXT-IN-LG
9	6LH57619100 запросить цену →	TRAY-SUB-EXIT-OUT-H502-LG
10	6LE59916100 запросить цену →	ASYS-GID-TRY-F-502
11	6LE59652100 запросить цену →	ASYS-GID-TRY-R-PC-D
12	6LE59922000 запросить цену →	RACK-TRAY-PC
13	6LE49586000 запросить цену →	PWA-F-TRAY-623
15	6LA78907000 запросить цену →	WASHER-6R2X9R5XR13-PL
16	F0-01324000 запросить цену →	STW-FT60 T0.25
19	6LH57612000 запросить цену →	ASYS-TRAY-EXIT-H502
20	6LH57611000 запросить цену →	ASYS-HLDR-TRAY-SUB-H502
21	6LE50464100 запросить цену →	HLDR-SENS-LE_576
22	6LE50470000 запросить цену →	HLDR-TRAY-F
23	6LE50461300 запросить цену →	ACT-SENSOR-TRAY-H502
24	6LE49999000 запросить цену →	ASYS-TAPE-MAGIC
25	6LH57687000 запросить цену →	ASYS-SHEET-PLTN
26	6LE59788000 запросить цену →	STOP-SHEET-F-M
27	6LE59789000 запросить цену →	STOP-SHEET-R-M
29	6LJ67409100 запросить цену →	LABEL-CAUTION-546D
30	6LH91067100 запросить цену →	LABEL-JAM-1-546
32	6LE49580000 запросить цену →	HRNS-RUBY-TRAY-623
33	6LH91066000 запросить цену →	LBL.W-COV-PP
34	6LE59921000 запросить цену →	ASYS-RACK-TRY-PC
36	6LH57625000 запросить цену →	SEAL-HIDE-HDL-HOLE
101	C0-15172000 запросить цену →	GP1A173LCS2F
102	X0-02247000 запросить цену →	S/TPP/FHEXM-3X8-NI
104	X0-01989000 запросить цену →	S/TPP/BID-3X8-NI
105	6LJ67416000 запросить цену →	LENZ-LED-H546
106	6LJ67242000 запросить цену →	PWA-H-LED-H546
107	F0-00521000 запросить цену →	SKB-1
108	6LA08935000 запросить цену →	SCR-M3X6BISR-NI
110	6LE05773000 запросить цену →	CLUTCH-6-RW-390

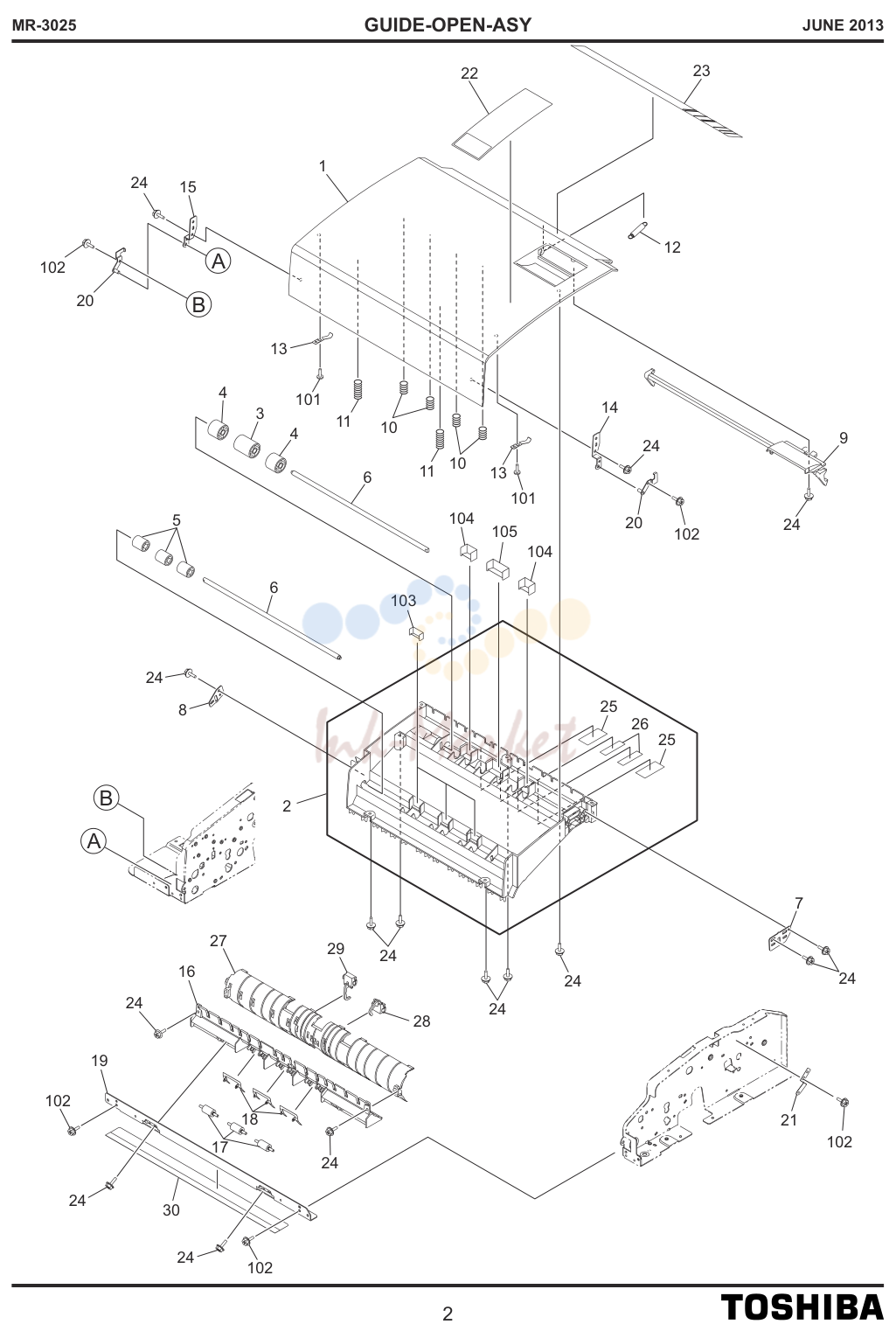

GUIDE-OPEN-ASY

№	Артикул	Наименование
1	6LE49778000 запросить цену →	COV-JAM
2	6LE59637000 запросить цену →	ASYS-GID-COV-JAM-M
3	6LE50402000 запросить цену →	ROL-IDL-D22-L
4	6LE50404000 запросить цену →	ROL-IDL-D22
5	6LE50406000 запросить цену →	ROL-IDL-D16
6	6LE50412000 запросить цену →	SFT-IDL-ALNG
7	6LE50414000 запросить цену →	PLT-SFT-IDL-ALN
8	6LE50415000 запросить цену →	PLT-SFT-D16-RD
9	6LE50416000 запросить цену →	LEVER-COV-OPEN
10	6LE50419000 запросить цену →	SPG-C-ROL-ALNG
11	6LE50423000 запросить цену →	SPG-C-ROL-MIDL
12	6LE50425000 запросить цену →	SPG-E-COV-JAM
13	6LE50428000 запросить цену →	SPG-F-GID-SB-PUSH
14	6LH57676000 запросить цену →	BRKT-COV-JAM-F
15	6LH57674000 запросить цену →	BRKT-COV-JAM-R
16	6LE90507000 запросить цену →	ASYS-GID-RI-D-N
17	6LE49897000 запросить цену →	ASYS-ROL-IDL-D10
18	6LE49910000 запросить цену →	SPG-F-READ-IN-1.4
19	6LE49911000 запросить цену →	STAY-LEFT-D
20	6LE49823000 запросить цену →	ASYS-PLT-COV-JAM
21	6LE49742000 запросить цену →	SPG-F-EARTH-EXIT
22	6LH91074000 запросить цену →	LABEL-CLN-623
23	6LJ67408000 запросить цену →	LABEL-SIZE-546
24	X0-02247000 запросить цену →	S/TPP/FHEXM-3X8-NI
25	6LE50385000 запросить цену →	CUSHION-RGST-1-L
26	6LE50386000 запросить цену →	CUSHION-RGST-3-L
27	6LE59817000 запросить цену →	ASYS-GID-RI-U-M
28	6LH06323000 запросить цену →	SNSR-RADF-EXIT-430
29	6LH57728000 запросить цену →	SNSR-RADF-READ-502
30	6LE59798000 запросить цену →	FILM-STAY-LEFT-D
101	X0-01989000 запросить цену →	S/TPP/BID-3X8-NI
102	6LA08935000 запросить цену →	SCR-M3X6BISR-NI
103	6LE50401000 запросить цену →	FILM-GID-COV-JAM-1
104	6LE50403000 запросить цену →	FILM-GID-COV-JAM-2
105	6LE50405000 запросить цену →	FILM-GID-COV-JAM-3

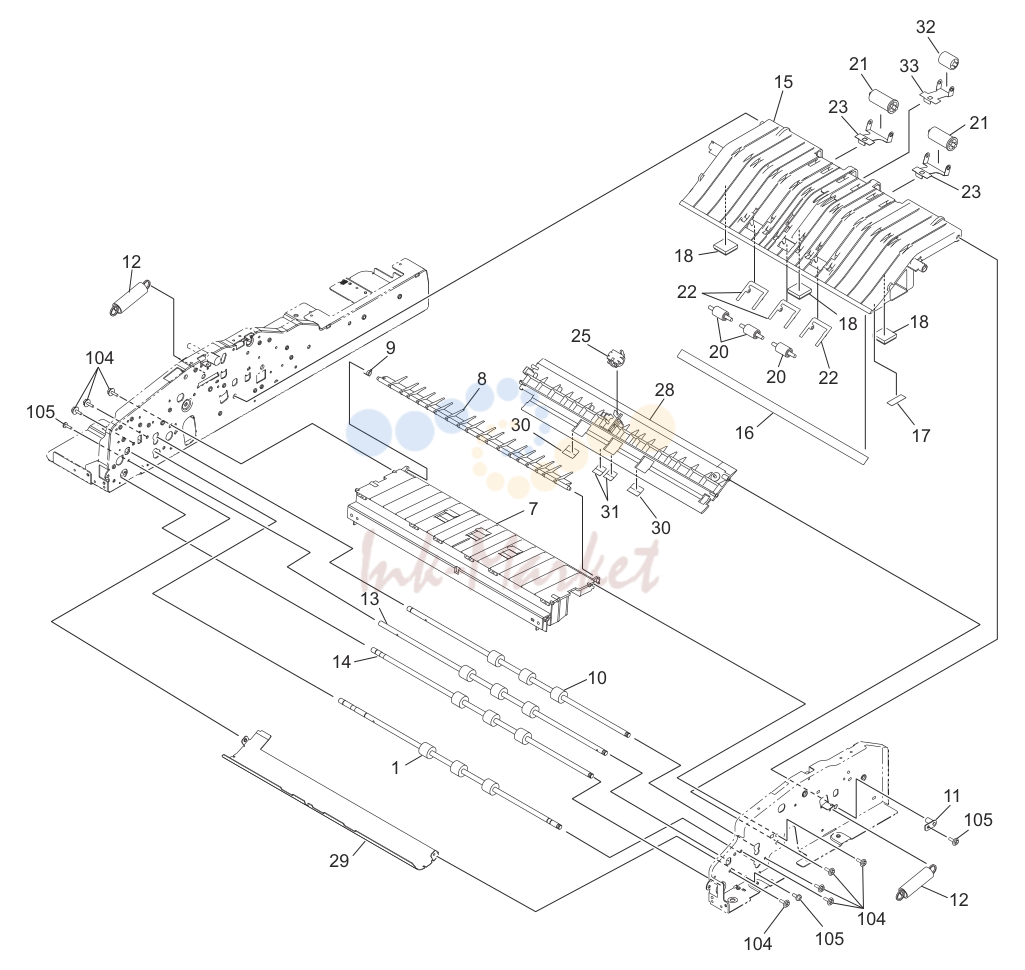

FEED-1-ASY

№	Артикул	Наименование
1	6LH57698000 запросить цену →	ROL-READ-OUT
7	6LE59786100 запросить цену →	GUIDE-RETURN-M-LG
8	6LE49780100 запросить цену →	FLAP-RETURN-5330
9	6LE49784000 запросить цену →	SPG-T-FLP-SB
10	6LE49763000 запросить цену →	ROL-SB-ALNG
11	6LE49948000 запросить цену →	ASYS-PLT-GID-RO
12	6LE49961000 запросить цену →	SPG-E-READ-OUT-D
13	6LE49824000 запросить цену →	ROL-READ-MAIN-S
14	6LE90501000 запросить цену →	ROL-READ-IN-S
15	6LE59903100 запросить цену →	GUIDE-READ-OUT-D-PC-LG
16	6LE49932000 запросить цену →	FILM-READ-OUT
17	6LH91071100 запросить цену →	LABEL-JAMOP-2-GRSG
18	6LE49999000 запросить цену →	ASYS-TAPE-MAGIC
20	6LE59814000 запросить цену →	ASYS-ROL-IDL-D12
21	6LE49939000 запросить цену →	ROL-IDL-D16-EXT
22	6LE59855000 запросить цену →	SPG-F-READ-OUT-1.6-M
23	6LE49945000 запросить цену →	SPG-F-IDL-EXIT
25	6LH06323000 запросить цену →	SNSR-RADF-EXIT-430
28	6LE49878100 запросить цену →	GUIDE-READ-OUT-U-LG
29	6LE59787000 запросить цену →	GUIDE-PLTN-M
30	6LE49881000 запросить цену →	FILM-READ-OUT-1
31	6LE49882000 запросить цену →	FILM-READ-OUT-2
32	6LE59904000 запросить цену →	ROL-IDL-D16-EXT-PC
33	6LE59905000 запросить цену →	SPG-F-IDL-EXIT-PC
104	X0-02247000 запросить цену →	S/TPP/FHEXM-3X8-NI
105	6LA08935000 запросить цену →	SCR-M3X6BISR-NI

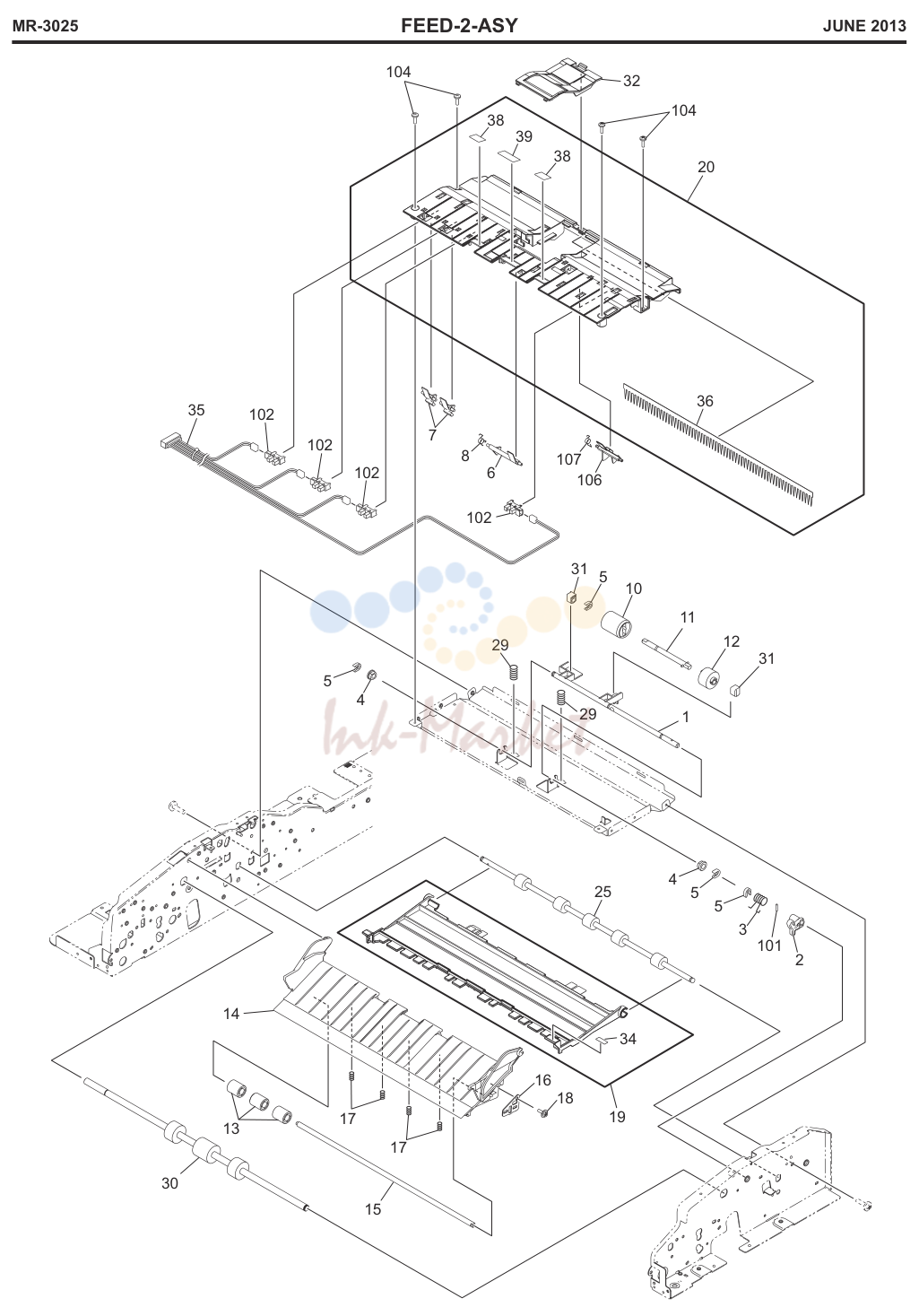

FEED-2-ASY

№	Артикул	Наименование
1	6LE50194100 запросить цену →	LEVER-CAM-RET-5330
2	6LE50198000 запросить цену →	ARM-LVR-CAM-RET
3	6LE50202000 запросить цену →	SPG-T-LVR-CAM-RET
4	44201492000 запросить цену →	BUSH-6-POM
5	6LE49743000 запросить цену →	STOP-RING-6-5-POM
6	6LE50228000 запросить цену →	LEVER-SENS-ALNG
7	6LE50231000 запросить цену →	LEVER-SENS-WIDTH
8	6LE50234000 запросить цену →	SPG-T-LVR-ALNG
10	6LE50296000 запросить цену →	ASYS-ROL-RET
11	6LE50237000 запросить цену →	ASYS-SFT-RET-1
12	6LH04750000 запросить цену →	TL-SEP-ROL-Y-N
13	6LE50406000 запросить цену →	ROL-IDL-D16
14	6LE49866100 запросить цену →	ASYS-GID-SB-J-546
15	6LE50411000 запросить цену →	SFT-IDL-D16
16	6LE50044000 запросить цену →	PLT-SFT-IDL-D16
17	6LE50046000 запросить цену →	SPG-C-SB-ALNG
18	X0-02252000 запросить цену →	S/TPP/FHEXM-4X10-NI
19	6LE59908100 запросить цену →	ASYS-GID-EXT-U-PC-546
20	6LJ67479000 запросить цену →	ASYS-GID-FD-D-H576
25	6LE59635000 запросить цену →	ROL-EXIT-PC-PS
29	6LE59825000 запросить цену →	SPG-C-ROL-RET-5UP
30	6LE49830000 запросить цену →	ROL-ALNG-PS
31	6LE50252000 запросить цену →	HLDR-SFT-RET
32	6LJ67443000 запросить цену →	ASYS-COV-RET-H546
34	6LH91071100 запросить цену →	LABEL-JAMOP-2-GRSG
35	6LJ67218000 запросить цену →	HRNS-RADF-ALIGN2-H546
36	6LJ67462000 запросить цену →	BRUSH-ERS-L
38	6LE50233000 запросить цену →	FILM-ALNG-IN-D-S-0.05
39	6LE50232000 запросить цену →	FILM-ALNG-IN-D-L-0.05
101	6LB12138000 запросить цену →	PIN-2X10
102	C0-15172000 запросить цену →	GP1A173LCS2F
104	6LA08935000 запросить цену →	SCR-M3X6BISR-NI
106	6LJ67412000 запросить цену →	LVR-SENS-LNG
107	6LJ67455000 запросить цену →	SPG-T-LNG-3

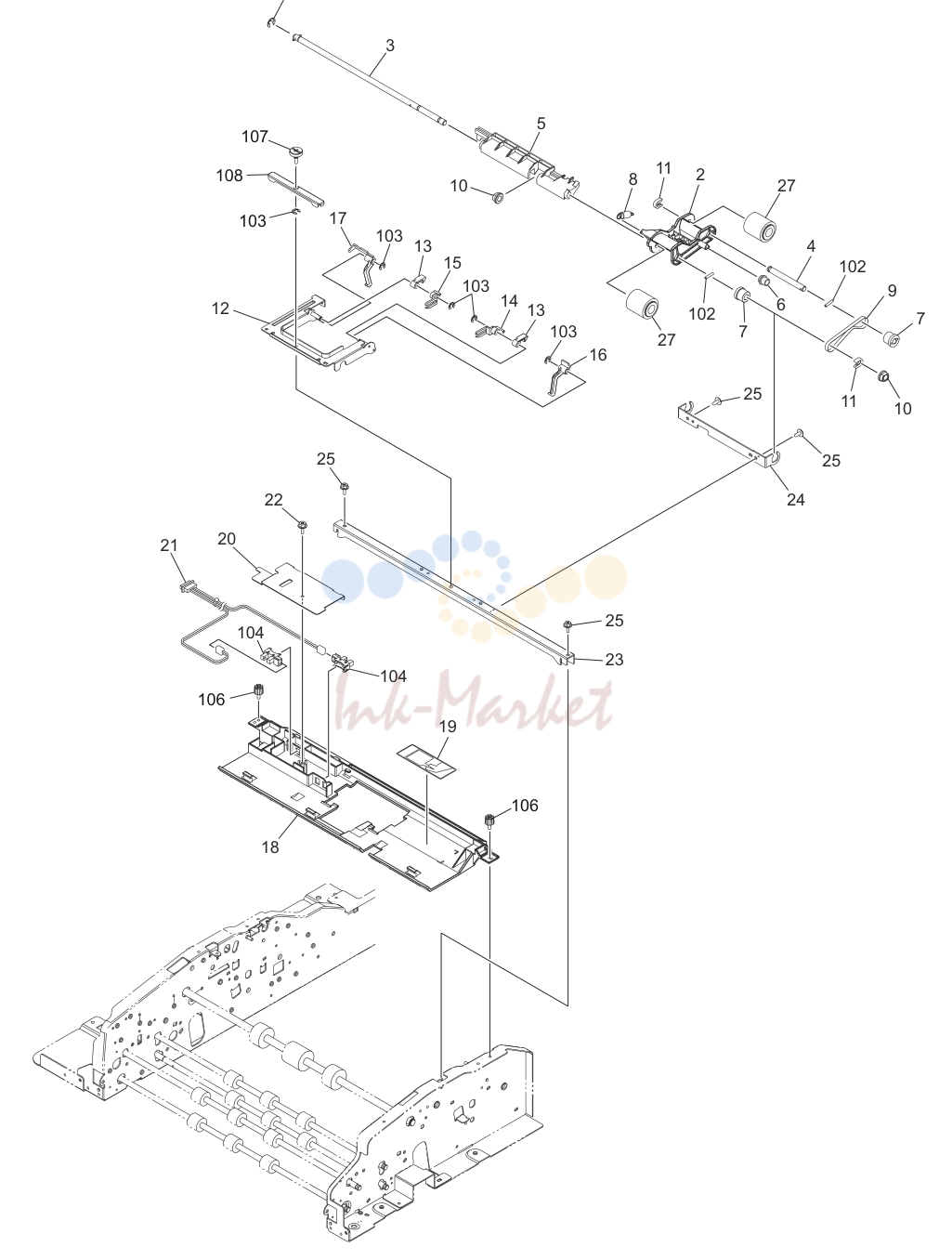

FEED-3-ASY

№	Артикул	Наименование
2	6LJ67411000 запросить цену →	HLDR-ROL-PICK-H546
3	6LE49794000 запросить цену →	ASYS-SFT-FEED
4	6LE50329000 запросить цену →	SFT-FEED-PIC
5	6LE50332000 запросить цену →	LVR-PICK-JOINT
6	6LE50336000 запросить цену →	ROL-TNSN-PICK
7	6LE50339000 запросить цену →	PULLY-1R5GT26-6
8	6LE50342000 запросить цену →	SPG-E-PICKUP
9	6LE50345000 запросить цену →	BELT-141-1R5GT-4
10	6LH53768000 запросить цену →	BUSH-6-NU4
11	6LE49743000 запросить цену →	STOP-RING-6-5-POM
12	6LE50354000 запросить цену →	ASYS-BKT-STOP
13	6LE50366000 запросить цену →	ARM-STOPPER
14	6LE50367000 запросить цену →	LVR-STOPPER-F
15	6LE50371000 запросить цену →	LVR-STOPPER-R
16	6LE50375000 запросить цену →	STPR-PICK-F
17	6LE50379000 запросить цену →	STPR-PICK-R
18	6LE59838100 запросить цену →	ASYS-GID-FED-U-H546
19	6LH91069100 запросить цену →	LABEL-INST-546
20	6LE50290000 запросить цену →	PLT-COV-FEED
21	6LE49504000 запросить цену →	HRNS-RUBY-FEED2-623
22	X0-02247000 запросить цену →	S/TPP/FHEXM-3X8-NI
23	6LE50274000 запросить цену →	STAY-FEED-UP
24	6LE50278000 запросить цену →	BRKT-FEED-UP
25	6LA08935000 запросить цену →	SCR-M3X6BISR-NI
27	6LE50297000 запросить цену →	ASYS-ROL-FEED
101	X0-00966000 запросить цену →	RR/E-5-SS
102	6LB12138000 запросить цену →	PIN-2X10
103	X0-00964000 запросить цену →	RR/E-3-SS
104	C0-15172000 запросить цену →	GP1A173LCS2F
106	6LJ67418000 запросить цену →	SCREW-HANDLE-A
107	6LJ67419000 запросить цену →	SCREW-HANDLE-B
108	6LJ67414000 запросить цену →	BRKT-FEED-DTCH

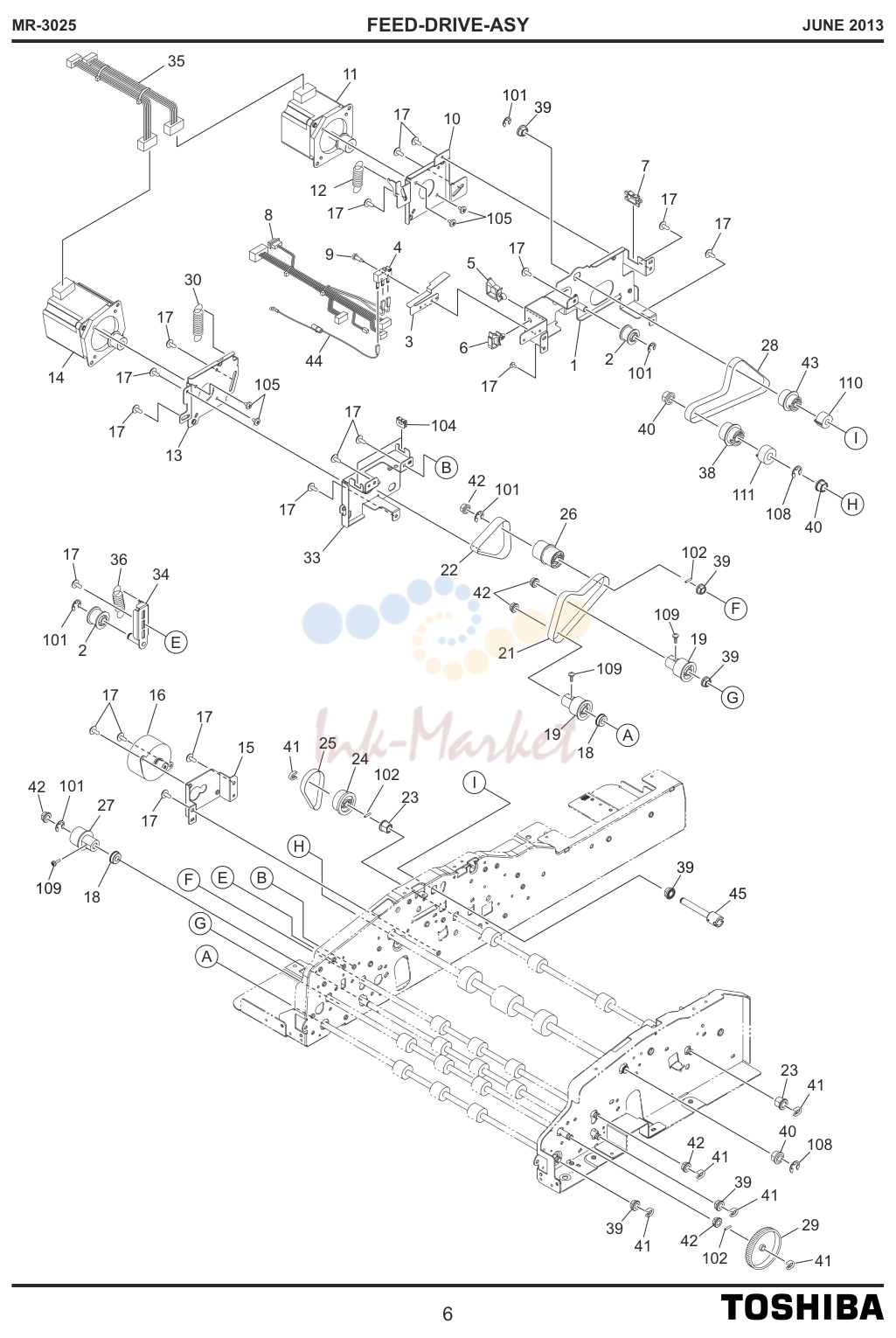

FEED-DRIVE-ASY

№	Артикул	Наименование
1	6LE50089000 запросить цену →	ASYS-BRKT-R-FED
2	6LE50098000 запросить цену →	ROL-TNSN-FEED
3	6LE50102000 запросить цену →	SPG-F-COV-JAM-SW
4	E0-01859000 запросить цену →	DE2L-BAAA
5	F0-01813000 запросить цену →	LWS-1316S-V0
6	F0-01810000 запросить цену →	LWS-0511S-V0
7	F0-01248000 запросить цену →	ESC-0912
8	6LE50867000 запросить цену →	HRNS-RUBY-FEED1-623
9	44204394000 запросить цену →	SCREW20*D23
10	6LE59774000 запросить цену →	PLT-MOT-FEED-643
11	6LJ67258000 запросить цену →	MOTR_S-RADF-FEED-H576
12	6LE59844000 запросить цену →	SPG-E-9R6X1X23R2
13	6LE59775000 запросить цену →	PLT-MOT-REED-643
14	6LJ67259000 запросить цену →	MOTR_S-RADF-READ-H576
15	6LE59800100 запросить цену →	PLT-MOT-EXIT-H576
16	6LE49517000 запросить цену →	MOTR_S-RUBY-EXIT-623
17	6LA08935000 запросить цену →	SCR-M3X6BISR-NI
18	F0-02142000 запросить цену →	LF-1260ZZRP0P25LY551
19	6LE59633000 запросить цену →	PULLY-1R5GT40-6-SCW
21	6LJ67481000 запросить цену →	BELT-207-1R5GT-6
22	6LJ67482000 запросить цену →	BELT-150-1R5GT-8
24	6LJ67473000 запросить цену →	PULLY-1R5GT46-6
25	6LJ67467000 запросить цену →	BELT-109_5-1R5GT-6
26	6LE49854000 запросить цену →	PULLY-1R5GT40-6-W
27	6LH57699000 запросить цену →	PULLY-1R5GT40-6-RD-O
28	6LJ67468000 запросить цену →	BELT-292_5-1R5GT-6
29	6LE49810200 запросить цену →	DIAL-RD-JAM-GRSG
30	6LE50169000 запросить цену →	SPG-E-MOT-READ
33	6LE59794000 запросить цену →	BRKT-ROL-READ-M
34	6LE50110000 запросить цену →	ASYS-PLT-TNSN
35	6LJ67219000 запросить цену →	HRNS-RADF-MOT-H546
36	6LE50134000 запросить цену →	SPG-E-TNSN-READ
38	6LJ67472000 запросить цену →	PULLY-1R5GT41-8
39	6LH53768000 запросить цену →	BUSH-6-NU4
40	6LA65698000 запросить цену →	BUSH-8X12X8F
41	6LE49743000 запросить цену →	STOP-RING-6-5-POM
42	44201492000 запросить цену →	BUSH-6-POM
43	6LJ67471000 запросить цену →	PULLY-1R5GT38-6-F
44	6LE50868000 запросить цену →	HRNS-RADF-POSI-623
45	6LE50061000 запросить цену →	ASYS-CPG-FED
101	X0-00966000 запросить цену →	RR/E-5-SS
102	6LB12138000 запросить цену →	PIN-2X10
104	F0-01493000 запросить цену →	DS-02S
105	X0-00426000 запросить цену →	S/BID-M3X4-NI
108	X0-00968000 запросить цену →	RR/E-7-SS
109	X0-00074000 запросить цену →	S/PAN-M3X8-NI
110	6LE05773000 запросить цену →	CLUTCH-6-RW-390
111	6LJ67474000 запросить цену →	CLUTCH-8-R

HINGE-ASY

№	Артикул	Наименование
1	6LE49751000 запросить цену →	LEVER-PICK-SOL
2	6LE59928100 запросить цену →	CAP-APS-R-280-LG
3	6LE49755000 запросить цену →	SPG-E-PICK-SOL
4	6LE49758000 запросить цену →	SPG-C-CAP-APS-R
5	6LA08935000 запросить цену →	SCR-M3X6BISR-NI
6	6LJ67435000 запросить цену →	HINGE-L-H546
7	6LJ67496000 запросить цену →	HINGE-R-H576
8	6LJ67266000 запросить цену →	ASYB-DLG-H576S
11	6LE50152000 запросить цену →	PLT-SOL-PICK
12	6LE49521000 запросить цену →	SOL-RUBY-PICKUP-623
17	6LE49507000 запросить цену →	HRNS-RUBY-SCIF-623
18	6LJ67265000 запросить цену →	HRNS-RADF-SOL-H576
19	6LJ67267000 запросить цену →	HRNS-RADF-ALIGN1-H576
101	F0-01813000 запросить цену →	LWS-1316S-V0
102	F0-01427000 запросить цену →	ELS-8U
103	F0-00229000 запросить цену →	KGLS-8RT
104	F0-01492000 запросить цену →	DS-2
106	X0-00966000 запросить цену →	RR/E-5-SS
108	X0-02408000 запросить цену →	S/TPS/FHEX/R-4X6-ZU3
109	X0-00426000 запросить цену →	S/BID-M3X4-NI
110	6LJ67260000 запросить цену →	FAND-6015-H576
111	6LE50438000 запросить цену →	PLT-FAN-READ
112	X0-00130000 запросить цену →	S/PAN/SWWP-M3X20-NI
113	6LE59867000 запросить цену →	SEAL-DF-FRM-R2
114	F0-00521000 запросить цену →	SKB-1
