Toshiba Mp 4004 Large Capacity Feeder — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- FRAME-1-ASM
- FRAME-2-ASM
- TRAY-DRIVE-ASM
- PAPER-FEED-1-ASM
- PAPER-FEED-2-ASM
- CST-FRAME-ASM
- CST-TRAY-ASM
- COVER-ASM
- ATTACH-ASM

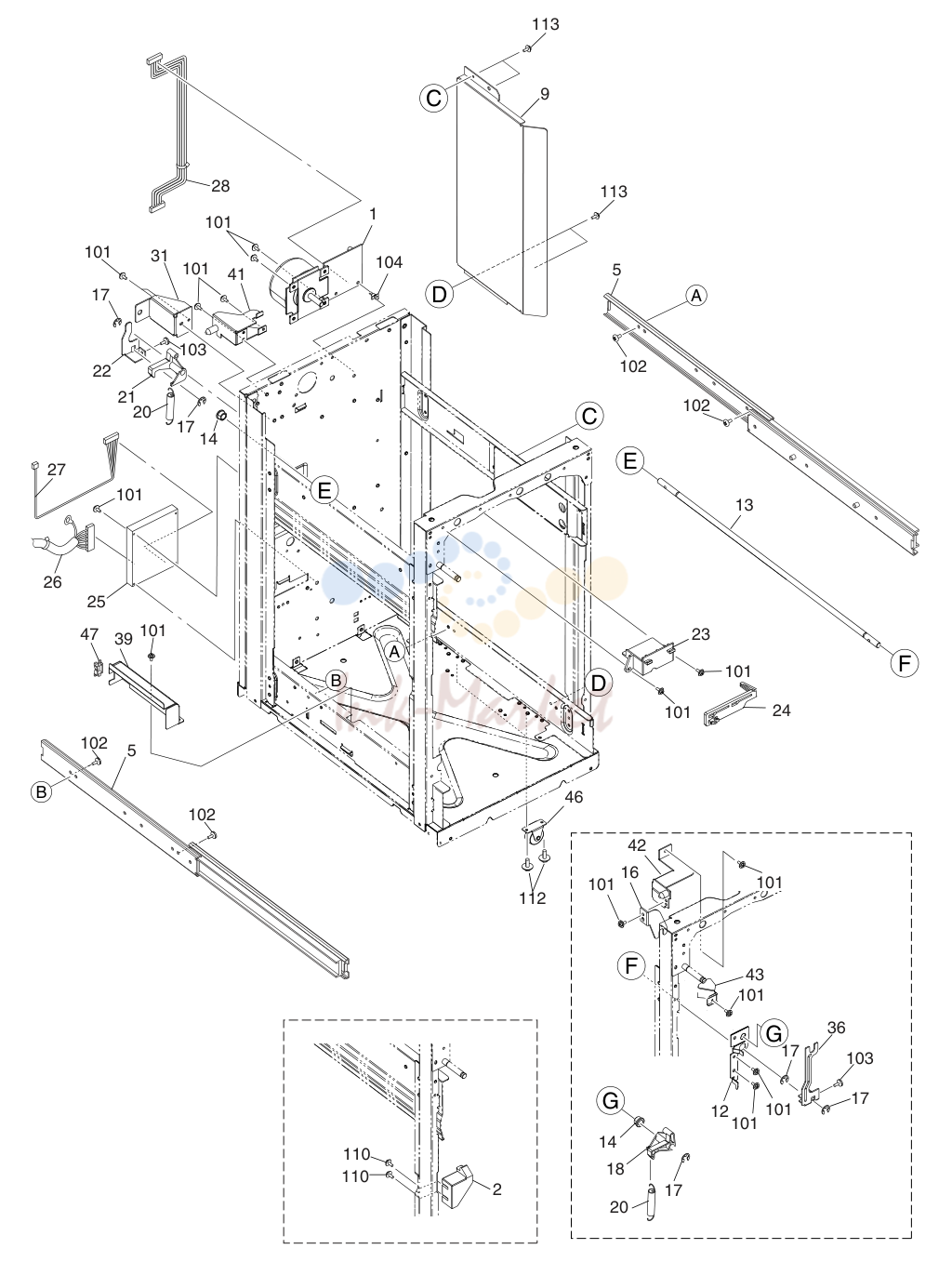

FRAME-1-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LA62281000 запросить цену → | MOTR_D-MAIN-360 |
| 6LA10430000 запросить цену → | LOCK-CST | |
| 5 | 6LA10404000 запросить цену → | RAIL-CST-LCF |
| 9 | 6LA10379000 запросить цену → | GUIDE-STAY-LCF-R |
| 12 | 6LA10481000 запросить цену → | BRKT-LOCK-F |
| 13 | 6LE07812000 запросить цену → | SHAFT-UNLOCK |
| 14 | 6LA65698000 запросить цену → | BUSH-8X12X8F |
| 16 | 6LA10657000 запросить цену → | BRKT-STUD-RATCH |
| 17 | X0-00968000 запросить цену → | RR/E-7-SS |
| 18 | 6LA10445000 запросить цену → | LOCK-F |
| 20 | 6LA10416000 запросить цену → | SPE-LOCK |
| 21 | 6LA10446000 запросить цену → | LOCK-R |
| 22 | 6LA10438000 запросить цену → | BRKT-LOCK-SUB-R |
| 23 | 6LE07861000 запросить цену → | GUIDE-LEV-U |
| 24 | 6LA10440000 запросить цену → | GUIDE-LEV-TOP |
| 25 | 6LE07930000 запросить цену → | PWA-F-LCF-605 |
| 26 | 6LE07933000 запросить цену → | HRNS-LCF-MAIN-605 |
| 27 | 6LE07935000 запросить цену → | HRNS-LCF-RLY-605 |
| 28 | 6LE07939000 запросить цену → | HRNS-LCF-MOT-605 |
| 31 | 6LA10443000 запросить цену → | BRKT-LOCK-REINF |
| 36 | 6LA10434000 запросить цену → | BRKT-LOCK-SUB-F |
| 39 | 6LA10497000 запросить цену → | BRKT-SW-LCF |
| 41 | 6LA10402000 запросить цену → | ASYS-BKT-LOCK-R |
| 42 | 6LA10658000 запросить цену → | ASYS-LOCK-LCF-F |
| 43 | 6LA10415000 запросить цену → | BRKT-SLOPE-JA |
| 46 | 6LE07847000 запросить цену → | CASTER-LCF-F605 |
| 47 | F0-01248000 запросить цену → | ESC-0912 |
| 101 | 6LA08934000 запросить цену → | SCR-M4*8ITSR-NI |
| 102 | 6LE07894000 запросить цену → | S/TPS/BID/R-4*7-ZN3 |
| 103 | 6LA08905000 запросить цену → | S/HEX-M4*8-NI |
| 104 | F0-00340000 запросить цену → | SPLSN-4U |
| 110 | 6LA08921000 запросить цену → | S/TPP/HEX-4*8-NI |
| 112 | 6LA08913000 запросить цену → | S/TPS/HEX-4*8-NI |
| 113 | 6LA08909000 запросить цену → | S/TPS/HEX-3*8-NI |

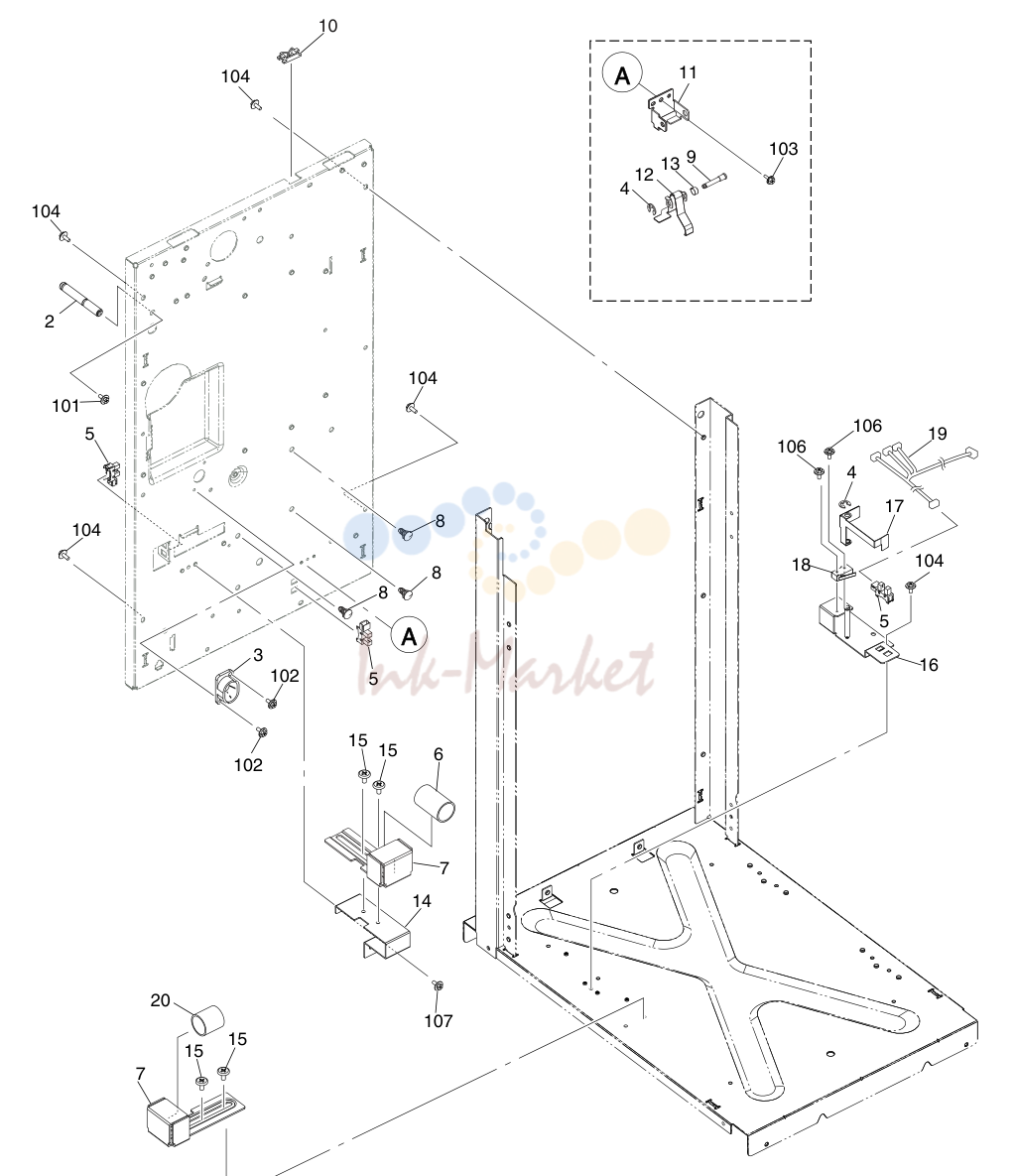

FRAME-2-ASM
| № | Артикул | Наименование |
|---|---|---|
| 2 | 6LE07809000 запросить цену → | STUD-LOCK-R |
| 4 | X0-00964000 запросить цену → | RR/E-3-SS |
| 5 | C0-10813000 запросить цену → | GP1A73ARJ00F |
| 6 | 6LA10752000 запросить цену → | SPRING-PUSH-R |
| 7 | 6LA10988000 запросить цену → | BRKT-SPC-OPEN |
| 8 | F0-00226000 запросить цену → | KGLS-6RT |
| 9 | 6LA10981000 запросить цену → | PIN-ACTR |
| 10 | F0-01248000 запросить цену → | ESC-0912 |
| 11 | 6LA10982000 запросить цену → | BRKT-SENSOR-BTM |
| 12 | 6LA10983000 запросить цену → | ACTR-SENSOR-BTM |
| 13 | 6LA10984000 запросить цену → | SPRING-SEN-BTM |
| 14 | 6LA10989000 запросить цену → | BRKT-PUSH-BASE |
| 15 | 6LE07880000 запросить цену → | SCREW-LCF-M4 |
| 16 | 6LA10741000 запросить цену → | K-BRKT-SW-OPEN |
| 17 | 6LA10745000 запросить цену → | SPRING-SW-LCF |
| 18 | E0-05578000 запросить цену → | DE2L-BALB |
| 19 | 6LE07936000 запросить цену → | HRNS-LCF-INSW-605 |
| 20 | 6LA10744000 запросить цену → | SPRING-PUSH |
| 101 | 6LA08905000 запросить цену → | S/HEX-M4*8-NI |
| 102 | X0-00676000 запросить цену → | S/TPS/BID-3X6-NI |
| 103 | 6LA08935000 запросить цену → | SCR-M3X6BISR-NI |
| 104 | 6LA08934000 запросить цену → | SCR-M4*8ITSR-NI |
| 106 | 44204394000 запросить цену → | SCREW20*D23 |

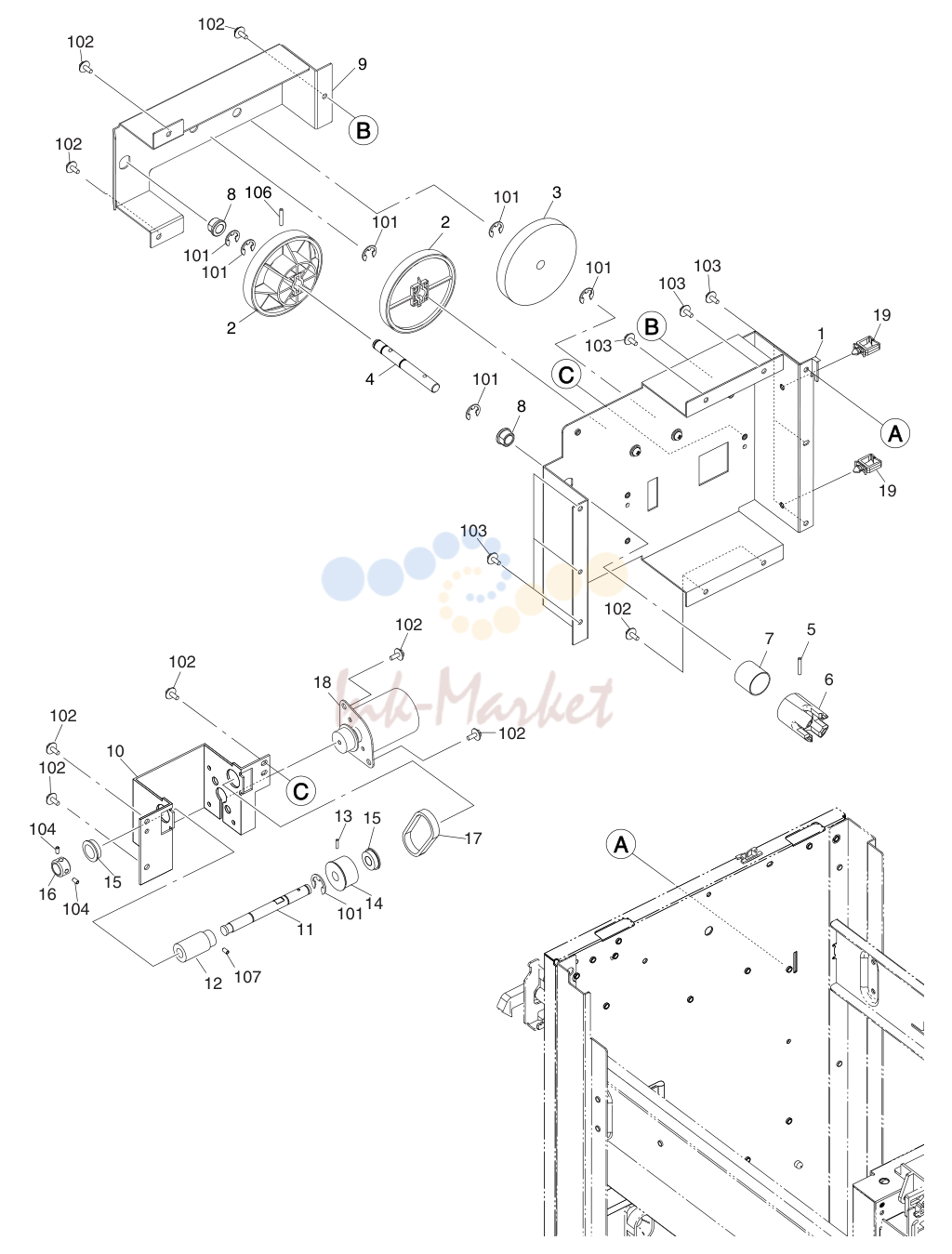

TRAY-DRIVE-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LA10773000 запросить цену → | K-BASE-DRV-TRAY |
| 6LA10776000 запросить цену → | GEAR-TRAY-UP | |
| 3 | 6LA14830000 запросить цену → | WORM-WHEEL-74 |
| 4 | 6LA10775000 запросить цену → | SFT-TRAY-GEAR |
| 5 | X0-01535000 запросить цену → | P/PRL/AH7-3X12-SS |
| 6 | 6LA10469000 запросить цену → | COUPLING-LCF |
| 7 | 6LA10489000 запросить цену → | SPRING-CPG-TRAY |
| 8 | 6LA65698000 запросить цену → | BUSH-8X12X8F |
| 9 | 6LA10774000 запросить цену → | BRKT-TRAY-GEAR2 |
| 10 | 6LE07895000 запросить цену → | BRKT-DRIVE-1 |
| 11 | 6LE07814000 запросить цену → | SHAFT-WORM-LCF |
| 13 | X0-01526000 запросить цену → | P/PRL/AH7-2X12-SS |
| 16 | 6LE07815000 запросить цену → | STOPPER-WORM-LCF |
| 18 | 6LE07848000 запросить цену → | ASYS-MOTR-TRAY-605 |
| 19 | F0-01243000 запросить цену → | LWS-1211Z |
| 101 | X0-00968000 запросить цену → | RR/E-7-SS |
| 102 | 6LA08913000 запросить цену → | S/TPS/HEX-4*8-NI |
| 103 | 6LA08934000 запросить цену → | SCR-M4*8ITSR-NI |
| 104 | X0-00730000 запросить цену → | S/SET/K-M3X4-B |
| 106 | X0-01169000 запросить цену → | P/PRL/AH7-3X14-SS |
| 107 | X0-00734000 запросить цену → | S/SET/K-M4X4-B |

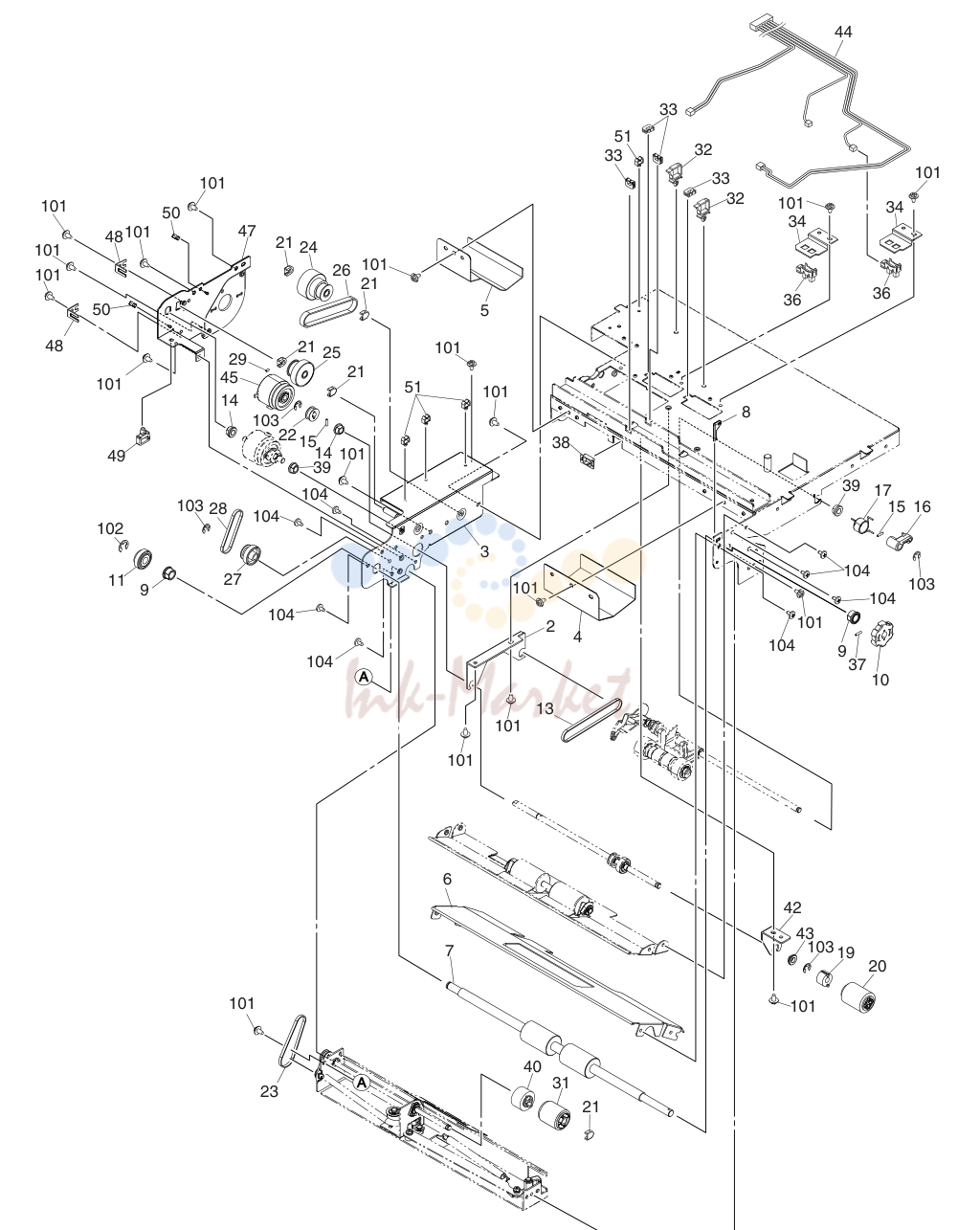

PAPER-FEED-1-ASM
| № | Артикул | Наименование |
|---|---|---|
| 2 | 6LA10517000 запросить цену → | BKT-ROL-FED-LCF |
| 6LE07870000 запросить цену → | ASYS-PLT-DRV-FEED | |
| 4 | 6LA10515000 запросить цену → | GUIDE-FEED-LCF |
| 5 | 6LA10516000 запросить цену → | GUIDE-FEED-L-R |
| 6 | 6LA10577000 запросить цену → | GUIDE-TR-LCF-L |
| 7 | 6LE07819000 запросить цену → | ROL-TRANS-LCF |
| 8 | 6LA10685000 запросить цену → | CAP-FRAME-FEED |
| 9 | 6LA65698000 запросить цену → | BUSH-8X12X8F |
| 10 | 6LE07862000 запросить цену → | HANDLE-TR-LCF |
| 11 | 6LA10529000 запросить цену → | GEAR-10S020-08 |
| 15 | X0-00979000 запросить цену → | P/PRL/AH7-2X8-SS |
| 16 | 6LA10554000 запросить цену → | LEV-PICK-ROL |
| 17 | 6LA10555000 запросить цену → | SPR-LEV-PICK |
| 20 | 6LA04047000 запросить цену → | ASYS-ROL-FEED |
| 23 | 6LA10547000 запросить цену → | BLT/T-138-2GT |
| 24 | 6LE07878000 запросить цену → | GEAR-05H57-P2M26-6 |
| 25 | 6LE07879000 запросить цену → | GEAR-10H27-PS2M26-6 |
| 26 | 6LE07877000 запросить цену → | BLT-T-188-2GT-6 |
| 27 | 6LA10537000 запросить цену → | PG-G20-P20 |
| 28 | 6LA10668000 запросить цену → | BLT-T-114-2GT |
| 29 | X0-00730000 запросить цену → | S/SET/K-M3X4-B |
| 31 | 6LA10749000 запросить цену → | ASYS-ROL-SPT-LCF |
| 32 | F0-01243000 запросить цену → | LWS-1211Z |
| 33 | F0-00120000 запросить цену → | ES-0505-2 |
| 34 | 6LA10501000 запросить цену → | BRKT-SENS-FEED |
| 36 | C0-10813000 запросить цену → | GP1A73ARJ00F |
| 37 | X0-01526000 запросить цену → | P/PRL/AH7-2X12-SS |
| 38 | F0-01248000 запросить цену → | ESC-0912 |
| 39 | 44201492000 запросить цену → | BUSH-6-POM |
| 40 | 6LA15790000 запросить цену → | TL-SEP-ROL-Y |
| 42 | 6LE07842000 запросить цену → | BRKT-ROL-FEED-605 |
| 43 | 44201994000 запросить цену → | BUSH-6-3.7-GCB |
| 44 | 6LE07934000 запросить цену → | HRNS-LCF-UP-605 |
| 47 | 6LE07873000 запросить цену → | PLT-DRV-MTR-OUT |
| 48 | 6LE07874000 запросить цену → | PLT-CLT-LCF |
| 49 | F0-00235000 запросить цену → | LWS-1S |
| 50 | F0-01395000 запросить цену → | RTMC-01TV0 |
| 51 | F0-00044000 запросить цену → | UAMS-05-2 |
| 101 | 6LA08934000 запросить цену → | SCR-M4*8ITSR-NI |
| 102 | X0-00968000 запросить цену → | RR/E-7-SS |
| 103 | X0-00966000 запросить цену → | RR/E-5-SS |
| 104 | 6LE07894000 запросить цену → | S/TPS/BID/R-4*7-ZN3 |

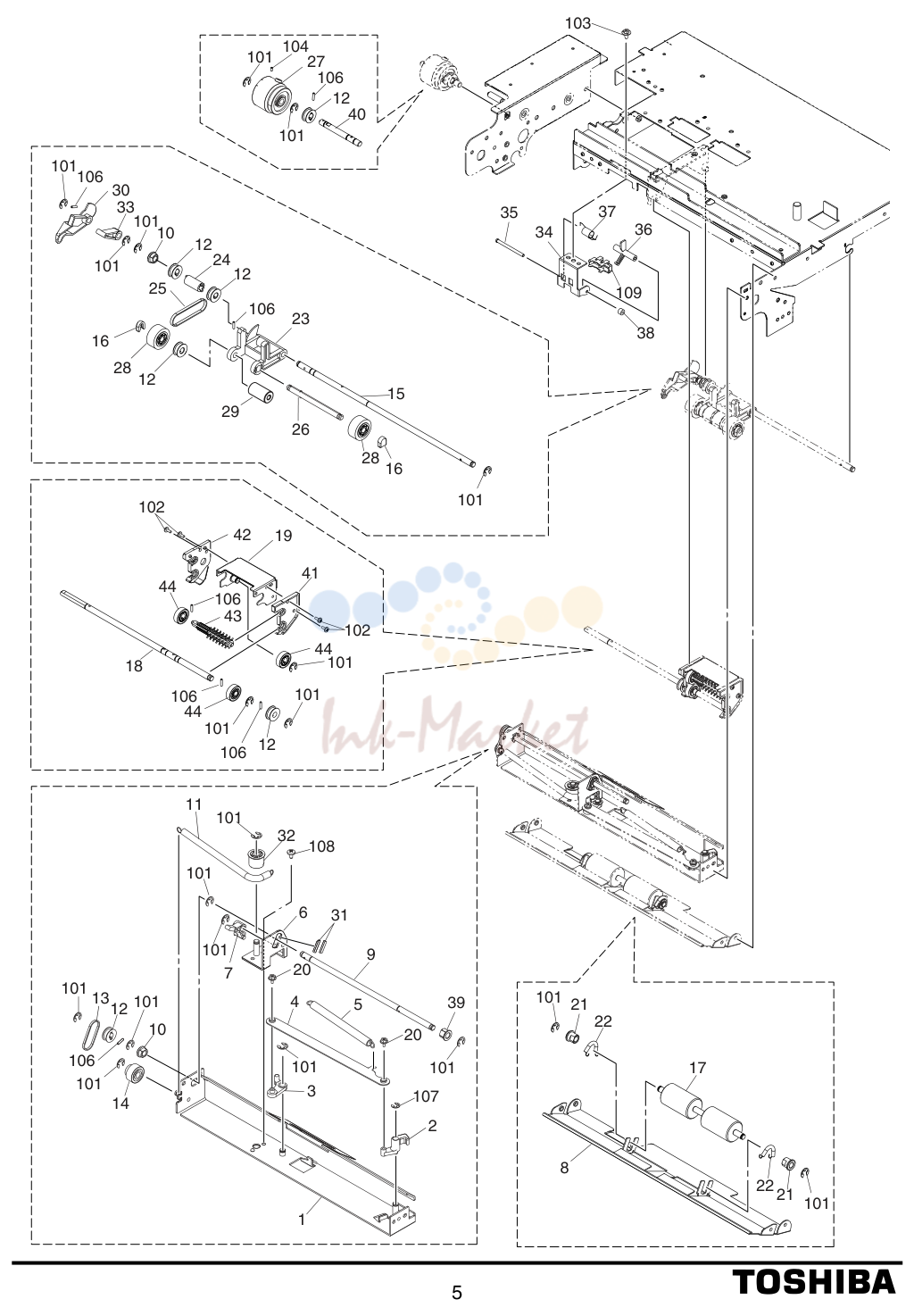

PAPER-FEED-2-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LA10976000 запросить цену → | ASYS-GUIDE-SPT |
| 6LA10505000 запросить цену → | LEV-OPEN-SEP-F | |
| 3 | 6LA10991000 запросить цену → | LEV-OPEN-SEP-R |
| 4 | 6LA10992000 запросить цену → | LINK-OPEN-SEP |
| 5 | 6LA10788000 запросить цену → | SPE-080-100-0763 |
| 6 | 6LA10965000 запросить цену → | ASYS-BRKT-SEP-R |
| 7 | 6LA10979000 запросить цену → | LEV-ROL-SEP |
| 8 | 6LA10578000 запросить цену → | GUIDE-TR-LCF-U |
| 9 | 6LA10365000 запросить цену → | ASYS-SFT-SEP |
| 11 | 6LA10719000 запросить цену → | SPG-LINK-RLR-380 |
| 14 | 6LA10549000 запросить цену → | PP2GT030/2GT020 |
| 15 | 6LA10524000 запросить цену → | SHAFT-PICK-LCF |
| 17 | 6LE05723000 запросить цену → | ROLLER-IDLE-390 |
| 18 | 6LE07846000 запросить цену → | SHAFT-FED-LCF |
| 19 | 6LE07868000 запросить цену → | ASYS-STAY-HLD-605 |
| 20 | 6LA08916000 запросить цену → | S/TPP/HEX-3X6-NI |
| 22 | 6LA05687000 запросить цену → | SPRING-500-ADU |
| 23 | 6LA10355000 запросить цену → | ARM-PICK-L |
| 26 | 6LA10998000 запросить цену → | K-SFT-ROL-PICK |
| 28 | 6LA10352000 запросить цену → | ASYS-ROL-PICK-L |
| 29 | 6LE07911000 запросить цену → | WEIGHT-PICK-UP-605 |
| 30 | 6LA10514000 запросить цену → | ACT-ENP-LCF |
| 31 | 6LA10684000 запросить цену → | BRKT-SLIDE-SPT-LCF |
| 32 | 6LA10968000 запросить цену → | PULLY-SEP |
| 34 | 6LA10510000 запросить цену → | BRKT-SENS-LCF |
| 35 | 6LA10512000 запросить цену → | PIN-SENS-LCF |
| 36 | 6LA10499000 запросить цену → | ACTU-SEN-LCF |
| 37 | 6LA10539000 запросить цену → | SPRING-ACTR |
| 38 | 6LA05676000 запросить цену → | CUSH-ACTR-STOP |
| 39 | 6LA10779000 запросить цену → | BUSH-F6-GCB |
| 40 | 6LA10666000 запросить цену → | SHAFT-CLT-F-LCF |
| 41 | 6LA10323000 запросить цену → | HLD-BRUSH-FEED-F |
| 42 | 6LA10322000 запросить цену → | HLD-BRUSH-FEED-R |
| 43 | 6LA10727000 запросить цену → | ROL-BRUSH |
| 44 | 6LA10728000 запросить цену → | GEAR-06S-027-06 |
| 101 | X0-00966000 запросить цену → | RR/E-5-SS |
| 102 | 6LA08935000 запросить цену → | SCR-M3X6BISR-NI |
| 103 | 6LA08934000 запросить цену → | SCR-M4*8ITSR-NI |
| 104 | X0-00730000 запросить цену → | S/SET/K-M3X4-B |
| 106 | X0-00979000 запросить цену → | P/PRL/AH7-2X8-SS |
| 107 | X0-00965000 запросить цену → | RR/E-4-SS |
| 108 | 6LE07894000 запросить цену → | S/TPS/BID/R-4*7-ZN3 |
| 109 | C0-10813000 запросить цену → | GP1A73ARJ00F |

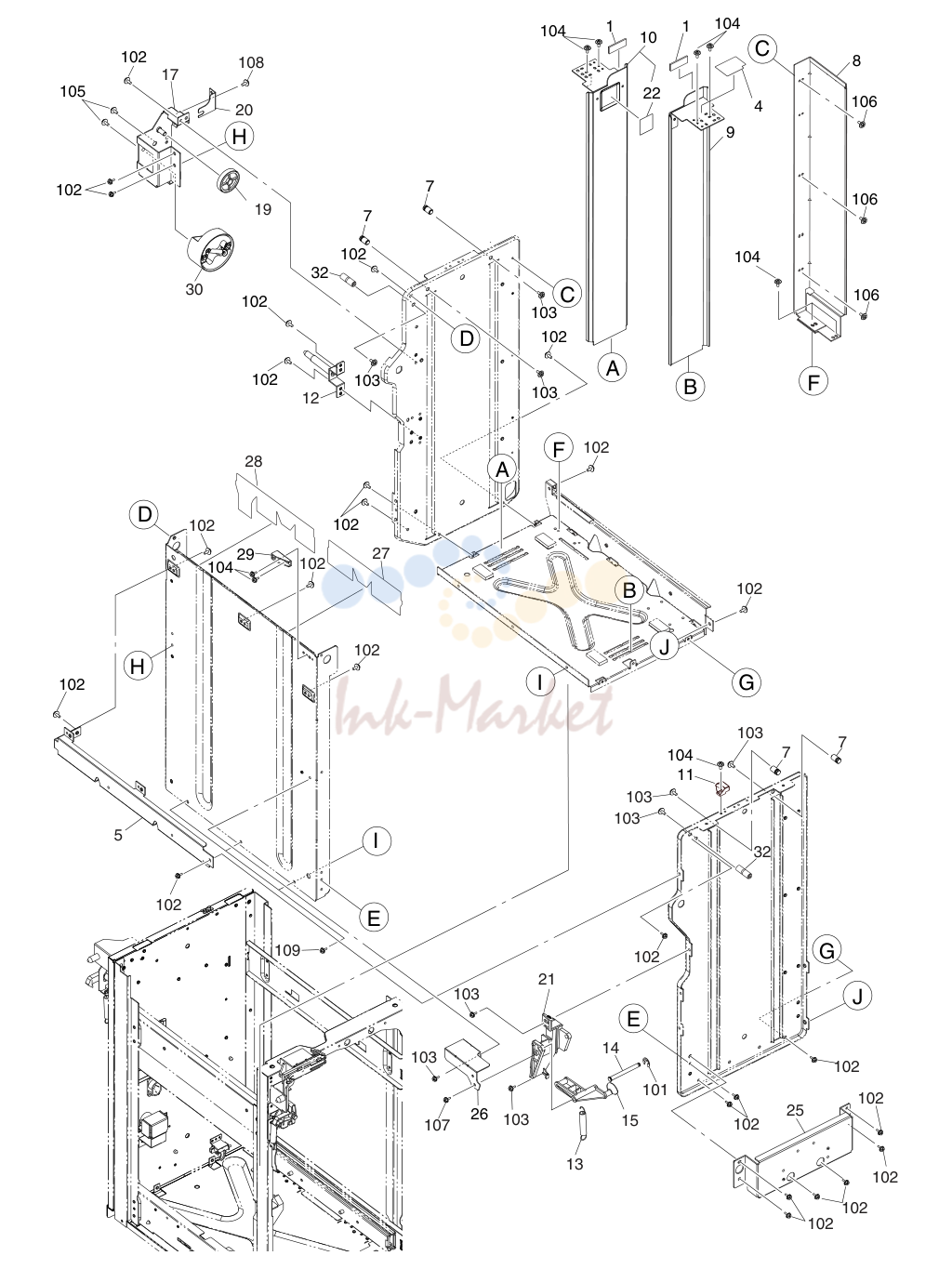

CST-FRAME-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LA14545000 запросить цену → | MYLR-GUIDE-SIDE |
| 6LE07892000 запросить цену → | LBL-INFO-P-SUPPLY | |
| 5 | 6LA10593000 запросить цену → | GUIDE-RAIL-L |
| 8 | 6LE07831000 запросить цену → | ASYS-GUIDE-END |
| 9 | 6LA15121000 запросить цену → | ASYS-GUIDE-S-F-N |
| 10 | 6LA15122000 запросить цену → | K-GUIDE-SIDE-N |
| 11 | 6LA10630000 запросить цену → | GUIDE-LEV-PICK |
| 12 | 6LA10587000 запросить цену → | K-BRKT-POS-CST |
| 13 | 6LA10614000 запросить цену → | SPE-LATCH |
| 14 | 6LE07840000 запросить цену → | SHAFT-LEV-FR-LCF |
| 15 | 6LA10613000 запросить цену → | LATCH-FR-LCF |
| 17 | 6LA10642000 запросить цену → | K-BRKT-BRAKE |
| 19 | 6LA10646000 запросить цену → | GEAR-10S035-06 |
| 20 | 6LA10648000 запросить цену → | BRKT-BRAKE-SPRT |
| 21 | 6LA10611000 запросить цену → | BKT-LEV-FR-LCF |
| 22 | 6LA10618000 запросить цену → | LBL-LIMIT-F555 |
| 25 | 6LA10401000 запросить цену → | BRKT-CASTER-CST |
| 26 | 6LA10619000 запросить цену → | BRKT-LEV-CST |
| 27 | 6LA10960000 запросить цену → | MYLAR-F-MID-F |
| 28 | 6LA10961000 запросить цену → | MYLAR-F-MID-R |
| 29 | 6LA10570000 запросить цену → | LVR-SEP-RELEASE |
| 30 | 6LA10641000 запросить цену → | BRAKE |
| 32 | 6LA10797000 запросить цену → | STUD-PLY-TENSION |
| 101 | X0-00966000 запросить цену → | RR/E-5-SS |
| 102 | 6LA08934000 запросить цену → | SCR-M4*8ITSR-NI |
| 103 | X0-00164000 запросить цену → | S/PAN/SWWP-M4X8-NI |
| 104 | 6LA08935000 запросить цену → | SCR-M3X6BISR-NI |
| 105 | X0-00451000 запросить цену → | S/BID-M4X8-NI |
| 106 | 6LA08909000 запросить цену → | S/TPS/HEX-3*8-NI |
| 107 | 6LA08921000 запросить цену → | S/TPP/HEX-4*8-NI |
| 108 | 6LA08913000 запросить цену → | S/TPS/HEX-4*8-NI |
| 109 | X0-02074000 запросить цену → | S/TPS/BID-4X8-ZU3 |

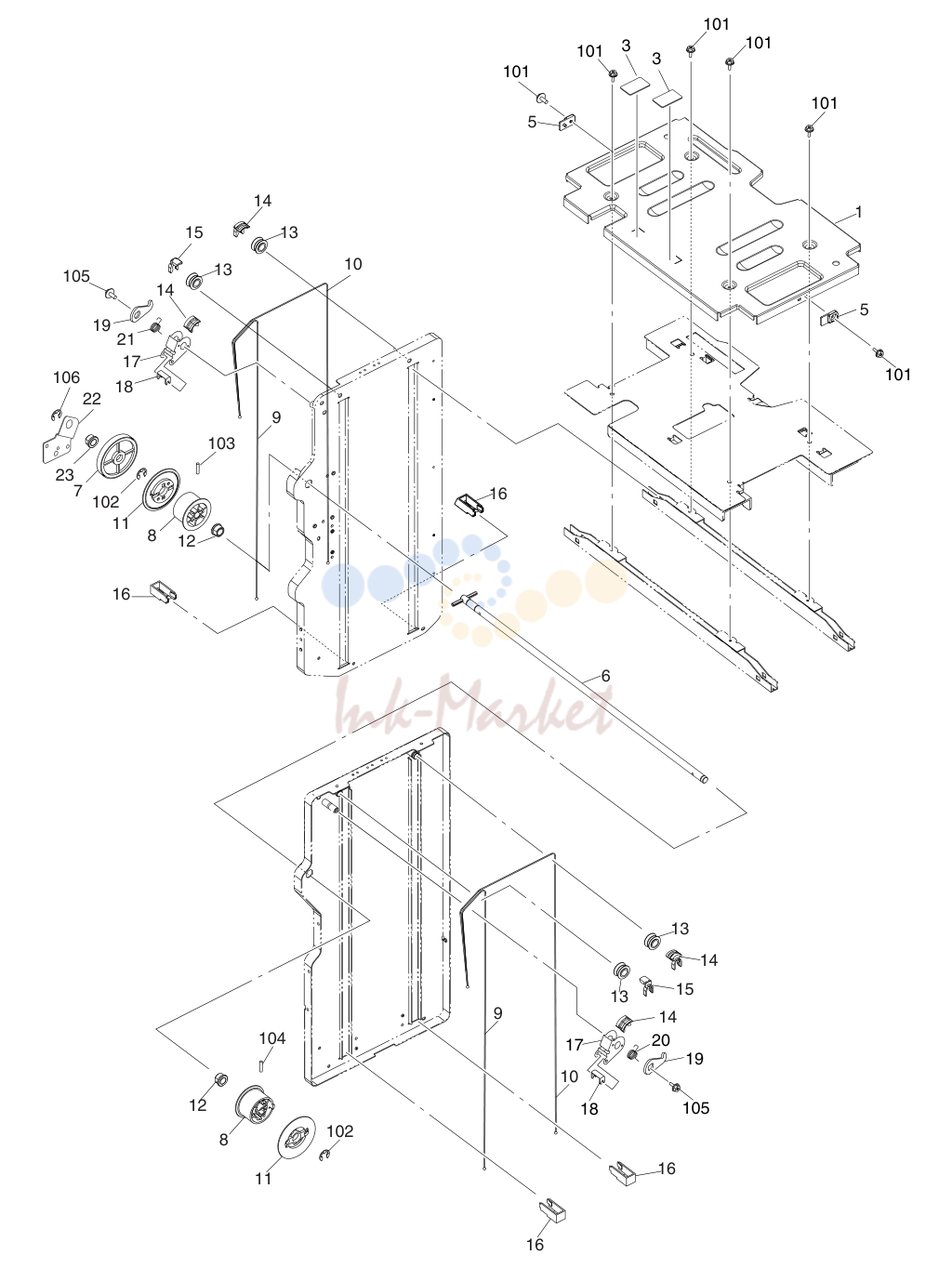

CST-TRAY-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LE07833000 запросить цену → | TRAY-LCF-N |
| 6LA10974000 запросить цену → | BRAKE-PAD-CORK | |
| 6 | 6LE07837000 запросить цену → | ASYS-SHAFT-TRAY-LCF |
| 7 | 6LA10530000 запросить цену → | GEAR-10S052-08 |
| 8 | 6LA10604000 запросить цену → | ROL-TRAY |
| 9 | 6LA10606000 запросить цену → | WIRE-ROPE-LCF-S |
| 10 | 6LA10605000 запросить цену → | WIRE-ROPE-LCF-L |
| 12 | 6LA65698000 запросить цену → | BUSH-8X12X8F |
| 16 | 6LA10985000 запросить цену → | GUIDE-TRAY-SEN |
| 17 | 6LA10789000 запросить цену → | ASYS-ARM-TENSION |
| 18 | 6LA10795000 запросить цену → | CLIP-TENSION |
| 19 | 6LA10793000 запросить цену → | PLATE-STOPPER-SP |
| 20 | 6LA10798000 запросить цену → | SPA-TENSION-LCF-F |
| 21 | 6LA10799000 запросить цену → | SPA-TENSION-LCF-R |
| 22 | 6LA10649000 запросить цену → | BRKT-BRAKE-REINF |
| 23 | 6LA10655000 запросить цену → | BUSH-SHAFT-TRAY |
| 101 | 6LA08909000 запросить цену → | S/TPS/HEX-3*8-NI |
| 102 | X0-00968000 запросить цену → | RR/E-7-SS |
| 103 | X0-01535000 запросить цену → | P/PRL/AH7-3X12-SS |
| 104 | X0-01169000 запросить цену → | P/PRL/AH7-3X14-SS |
| 105 | X0-00164000 запросить цену → | S/PAN/SWWP-M4X8-NI |
| 106 | X0-00967000 запросить цену → | RR/E-6-SS |

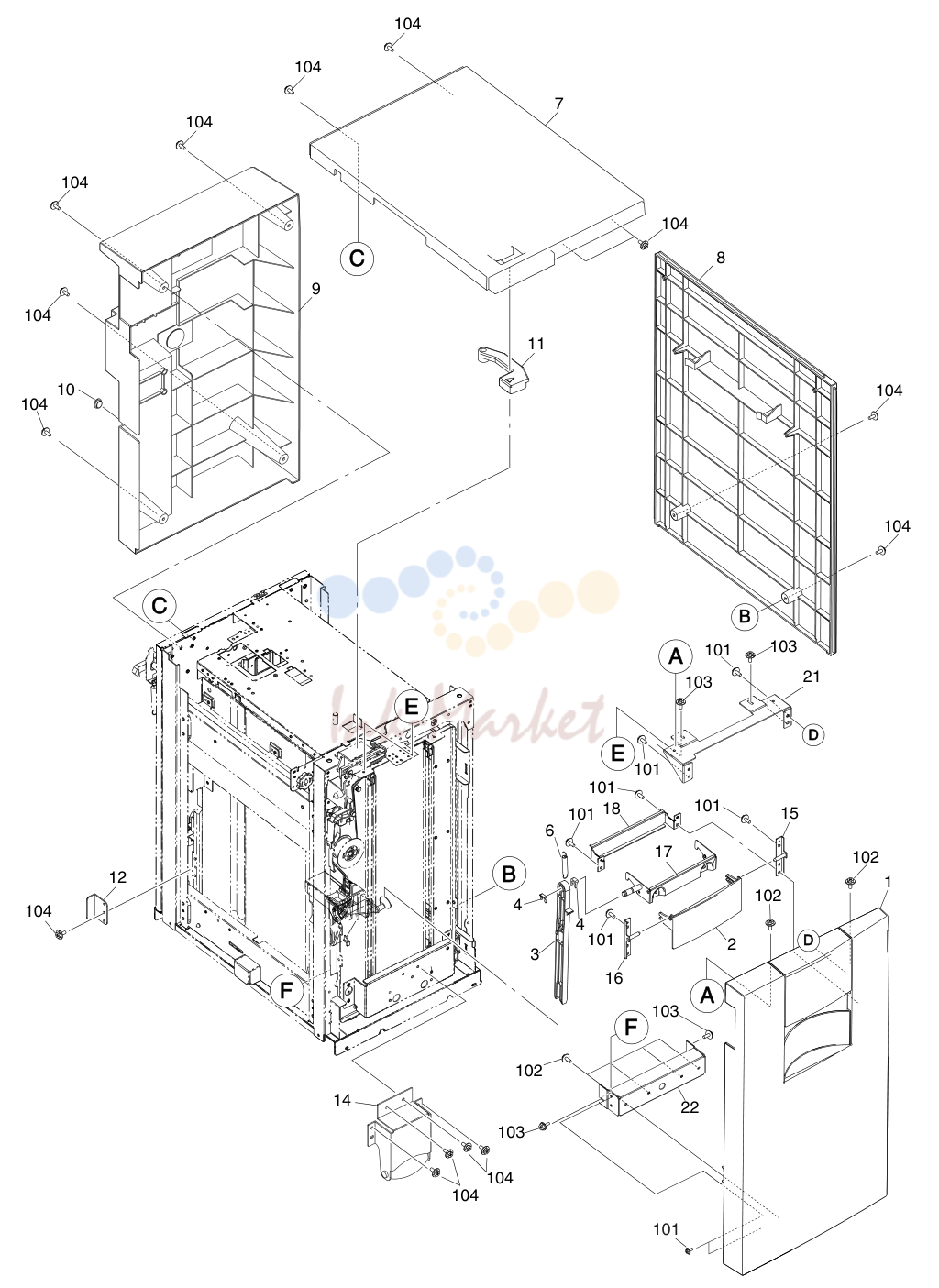

COVER-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LE07859000 запросить цену → | COV-FRONT-LCF |
| 6LE07860000 запросить цену → | LEVER-FR-LCF | |
| 3 | 6LA10674000 запросить цену → | LOD-LEVER-LOCK |
| 6 | 6LA10676000 запросить цену → | SPE-LOD |
| 7 | 6LE07856000 запросить цену → | COV-TOP-LCF |
| 8 | 6LE07855000 запросить цену → | COV-RIGHT-LCF |
| 9 | 6LE07852000 запросить цену → | ASYS-COV-R-LCF |
| 10 | F0-00373000 запросить цену → | OCB-750 |
| 11 | 6LE07857000 запросить цену → | LEVER-TOP-LCF |
| 12 | 6LA10490000 запросить цену → | GUIDE-STOP-CST |
| 14 | 6LA10382000 запросить цену → | CASTER-CST-LCF |
| 15 | 6LA10696000 запросить цену → | ASYS-HINGE-L |
| 16 | 6LA10694000 запросить цену → | ASYS-HINGE-R |
| 17 | 6LA10691000 запросить цену → | ASYS-LEV-FR-SUB |
| 18 | 6LA10699000 запросить цену → | BRKT-REINF-LEV |
| 21 | 6LA10688000 запросить цену → | BRKT-COV-F-UP |
| 22 | 6LA10689000 запросить цену → | BRKT-COV-F-LOW |
| 101 | 6LA08913000 запросить цену → | S/TPS/HEX-4*8-NI |
| 102 | 6LA08921000 запросить цену → | S/TPP/HEX-4*8-NI |
| 103 | X0-00164000 запросить цену → | S/PAN/SWWP-M4X8-NI |
| 104 | 6LA08934000 запросить цену → | SCR-M4*8ITSR-NI |

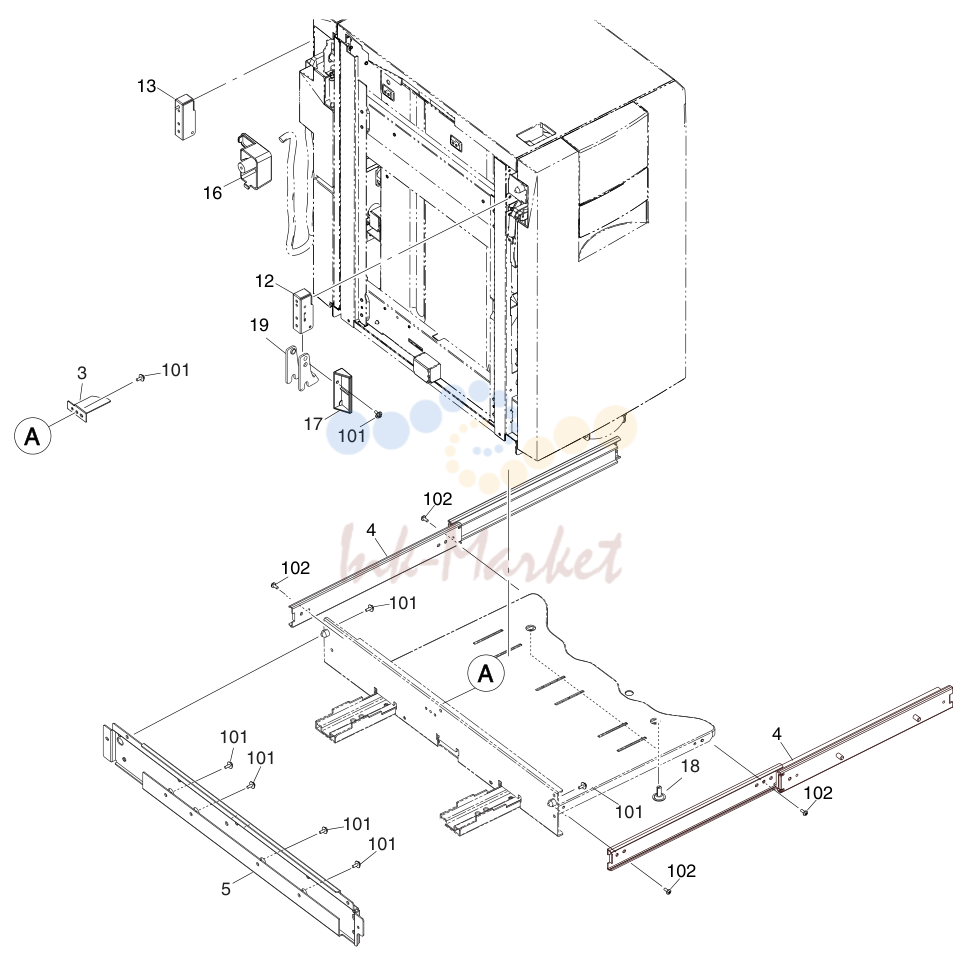

ATTACH-ASM
| № | Артикул | Наименование |
|---|---|---|
| 3 | 6LA10709000 запросить цену → | BRKT-SPC-SW |
| 6LA10710000 запросить цену → | RAIL-LCF | |
| 5 | 6LE07825000 запросить цену → | GUIDE-RAIL-N |
| 12 | 6LA10732000 запросить цену → | BRKT-CNCT-F |
| 13 | 6LA10737000 запросить цену → | BRKT-CNCT-R |
| 16 | 6LE07887000 запросить цену → | COVER-CMCT-LCF |
| 17 | 6LE07886000 запросить цену → | COVER-CNCT-F |
| 18 | 6LE07897000 запросить цену → | ADJ-H-AD-501-30-ZN3 |
| 19 | 6LA10739000 запросить цену → | BRKT-CNCT-SUB |
| 101 | 6LA08934000 запросить цену → | SCR-M4*8ITSR-NI |
| 102 | X0-02074000 запросить цену → | S/TPS/BID-4X8-ZU3 |
комментарии
