Toshiba Mp 2502 External Large Capacity Feeder — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- FRAME-1-ASM
- FRAME-2-ASM
- TRAY-DRIVE-ASM
- PAPER-FEED-1-ASM
- PAPER-FEED-2-ASM
- CST-FRAME-ASM
- CST-TRAY-ASM
- COVER-ASM
- ATTACH-ASM

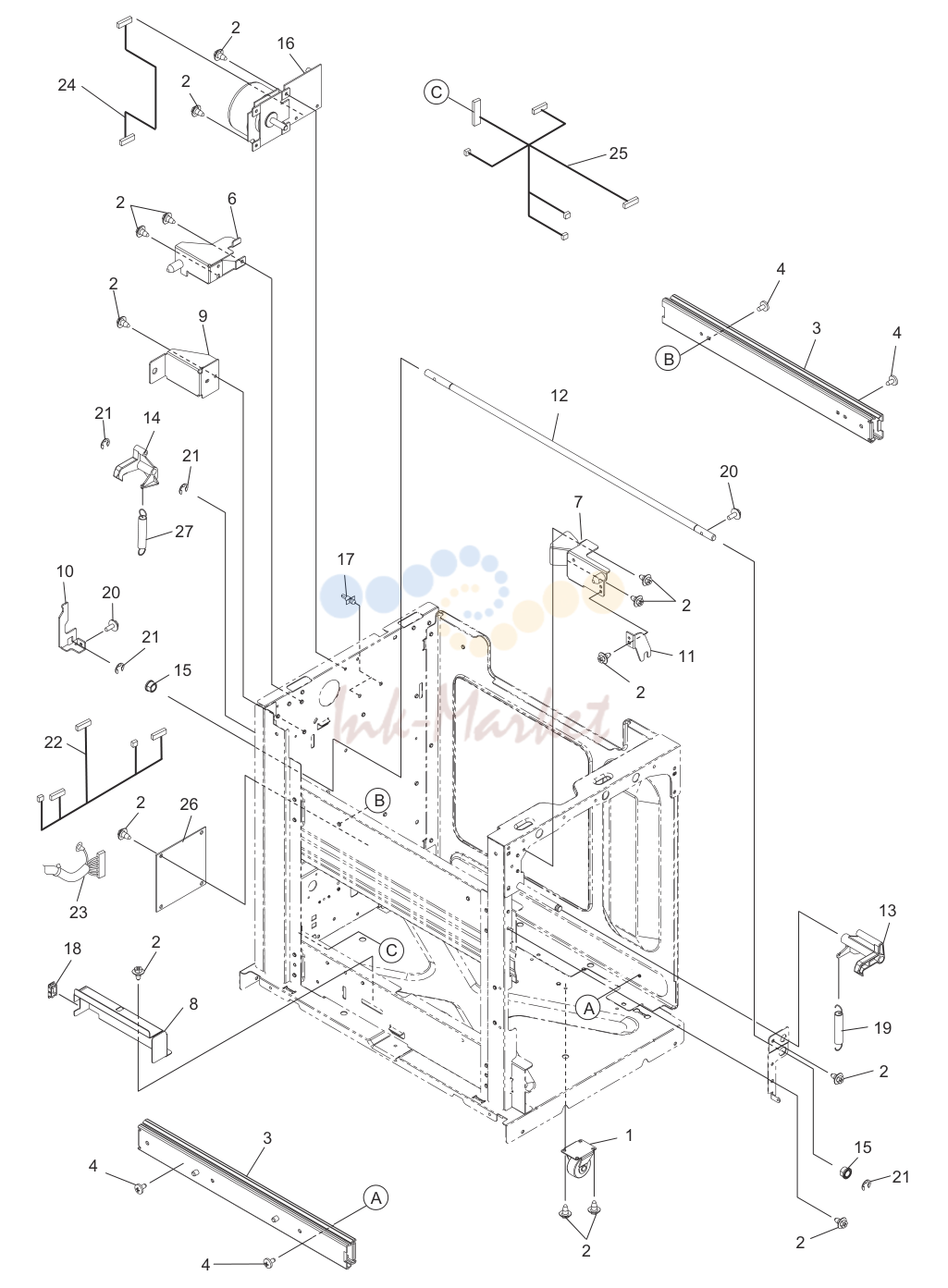

FRAME-1-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LK30988000 запросить цену → | CASTER-LCF-F677 |
| 2 | 6LA08934000 запросить цену → | SCR-M4X8ITSR-NI |
| 3 | 6LA10404000 запросить цену → | RAIL-CST-LCF |
| 4 | 6LE07894000 запросить цену → | S/TPS/BID/R-4*7-ZN3 |
| 6 | 6LA10402000 запросить цену → | ASYS-BKT-LOCK-R |
| 7 | 6LH06112000 запросить цену → | ASYS-LOCK-LCF-F-S-F677 |
| 8 | 6LA10497000 запросить цену → | BRKT-SW-LCF |
| 9 | 6LA10443000 запросить цену → | BRKT-LOCK-REINF |
| 10 | 6LA10438000 запросить цену → | BRKT-LOCK-SUB-R |
| 11 | 6LA10657000 запросить цену → | BRKT-STUD-RATCH |
| 12 | 6LE07812000 запросить цену → | SHAFT-UNLOCK |
| 13 | 6LH06168000 запросить цену → | LOCK-F-S-F677 |
| 14 | 6LA10446000 запросить цену → | LOCK-R |
| 15 | 6LA65698000 запросить цену → | BUSH-8X12X8F |
| 16 | 6LA62281000 запросить цену → | MOTR_D-MAIN-360 |
| 17 | F0-00340000 запросить цену → | SPLSN-4U |
| 18 | F0-01248000 запросить цену → | ESC-0912 |
| 19 | 6LA10416000 запросить цену → | SPE-LOCK |
| 20 | X0-02235000 запросить цену → | S/FHEXM-M4X8-NI |
| 21 | X0-00968000 запросить цену → | RR/E-7-SS |
| 22 | 6LH09171000 запросить цену → | HRNS-LCF-RLY-677 |
| 23 | 6LH09169000 запросить цену → | HRNS-LCF-MAIN-677 |
| 24 | 6LH09173000 запросить цену → | HRNS-LCF-MOT-677 |
| 25 | 6LH09172000 запросить цену → | HRNS-LCF-INSW-677 |
| 26 | 6LE07930000 запросить цену → | PWA-F-LCF-605 |
| 27 | 6LJ08201000 запросить цену → | SPG-E-7R5XR8X42R2 |

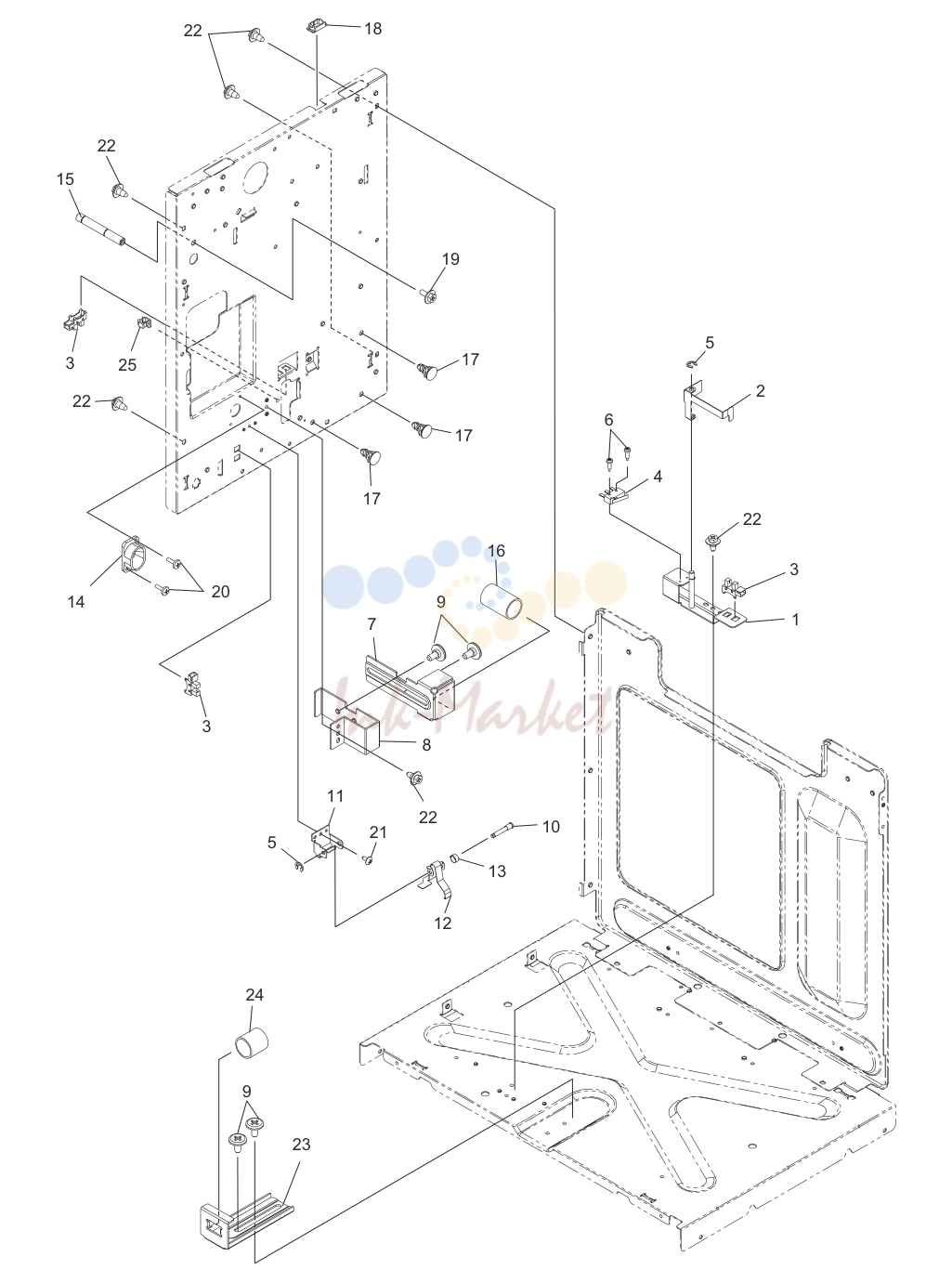

FRAME-2-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LA10741000 запросить цену → | K-BRKT-SW-OPEN |
| 2 | 6LA10745000 запросить цену → | SPRING-SW-LCF |
| 3 | C0-20487000 запросить цену → | GP1A173LCS3F |
| 4 | E0-15606000 запросить цену → | DE2L-BALBY |
| 5 | X0-00964000 запросить цену → | RR/E-3-SS |
| 6 | 44204394000 запросить цену → | SCREW20*D23 |
| 7 | 6LA10988000 запросить цену → | BRKT-SPC-OPEN |
| 8 | 6LA10989000 запросить цену → | BRKT-PUSH-BASE |
| 9 | 6LE07880000 запросить цену → | SCREW-LCF-M4 |
| 10 | 6LA10981000 запросить цену → | PIN-ACTR |
| 11 | 6LA10982000 запросить цену → | BRKT-SENSOR-BTM |
| 12 | 6LA10983000 запросить цену → | ACTR-SENSOR-BTM |
| 13 | 6LA10984000 запросить цену → | SPRING-SEN-BTM |
| 15 | 6LH06267000 запросить цену → | STUD-LOCK-R-F677 |
| 16 | 6LA10752000 запросить цену → | SPRING-PUSH-R |
| 17 | F0-00226000 запросить цену → | KGLS-6RT |
| 18 | F0-01248000 запросить цену → | ESC-0912 |
| 19 | X0-02235000 запросить цену → | S/FHEXM-M4X8-NI |
| 20 | X0-02070000 запросить цену → | S/TPS/BID-3X8-ZU3 |
| 21 | 6LA08935000 запросить цену → | SCR-M3X6BISR-NI |
| 22 | 6LA08934000 запросить цену → | SCR-M4X8ITSR-NI |
| 23 | 6LH06133000 запросить цену → | BRKT-SPC-OPEN-F677 |
| 24 | 6LA10744000 запросить цену → | SPRING-PUSH |
| 25 | F0-00044000 запросить цену → | UAMS-05-2 |

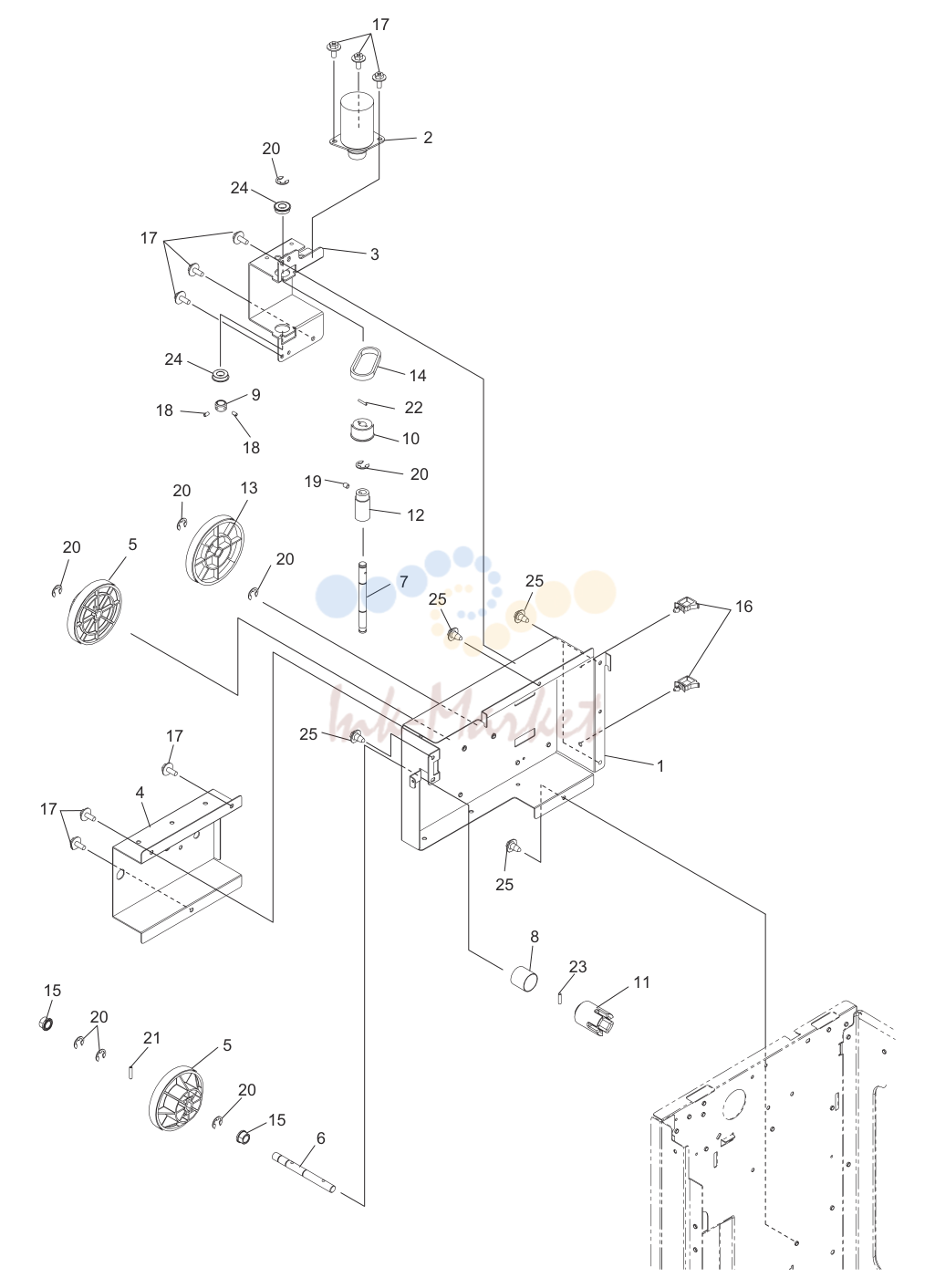

TRAY-DRIVE-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH06164000 запросить цену → | ASYS-BASE-DRV-TRAY-F677 |
| 2 | 6LE07848000 запросить цену → | ASYS-MOTR-TRAY-605 |
| 3 | 6LE07895000 запросить цену → | BRKT-DRIVE-1 |
| 4 | 6LH06134000 запросить цену → | BRKT-TRAY-GEAR-F677 |
| 5 | 6LA10776000 запросить цену → | GEAR-TRAY-UP |
| 6 | 6LA10775000 запросить цену → | SFT-TRAY-GEAR |
| 7 | 6LH06253000 запросить цену → | SHAFT-WORM-LCF |
| 8 | 6LA10489000 запросить цену → | SPRING-CPG-TRAY |
| 9 | 6LE07815000 запросить цену → | STOPPER-WORM-LCF |
| 11 | 6LH06290000 запросить цену → | COUPLING-LCF |
| 12 | 6LH71941000 запросить цену → | WORM-1.0-16-EX |
| 13 | 6LH71958000 запросить цену → | WORM-WHEEL-74 |
| 15 | 6LA65698000 запросить цену → | BUSH-8X12X8F |
| 16 | F0-01243000 запросить цену → | LWS-1211Z |
| 17 | X0-02589000 запросить цену → | S/TPD3/FHEXM-4X8-ZU3 |
| 18 | X0-00730000 запросить цену → | S/SET/K-M3X4-B |
| 19 | X0-00734000 запросить цену → | S/SET/K-M4X4-B |
| 20 | X0-00968000 запросить цену → | RR/E-7-SS |
| 21 | X0-01169000 запросить цену → | P/PRL/AH7-3X14-SS |
| 22 | X0-01526000 запросить цену → | P/PRL/AH7-2X12-SS |
| 23 | X0-01535000 запросить цену → | P/PRL/AH7-3X12-SS |
| 24 | F0-01390000 запросить цену → | LNR-1680HHRP0P15LY13 |
| 25 | 6LA08934000 запросить цену → | SCR-M4X8ITSR-NI |

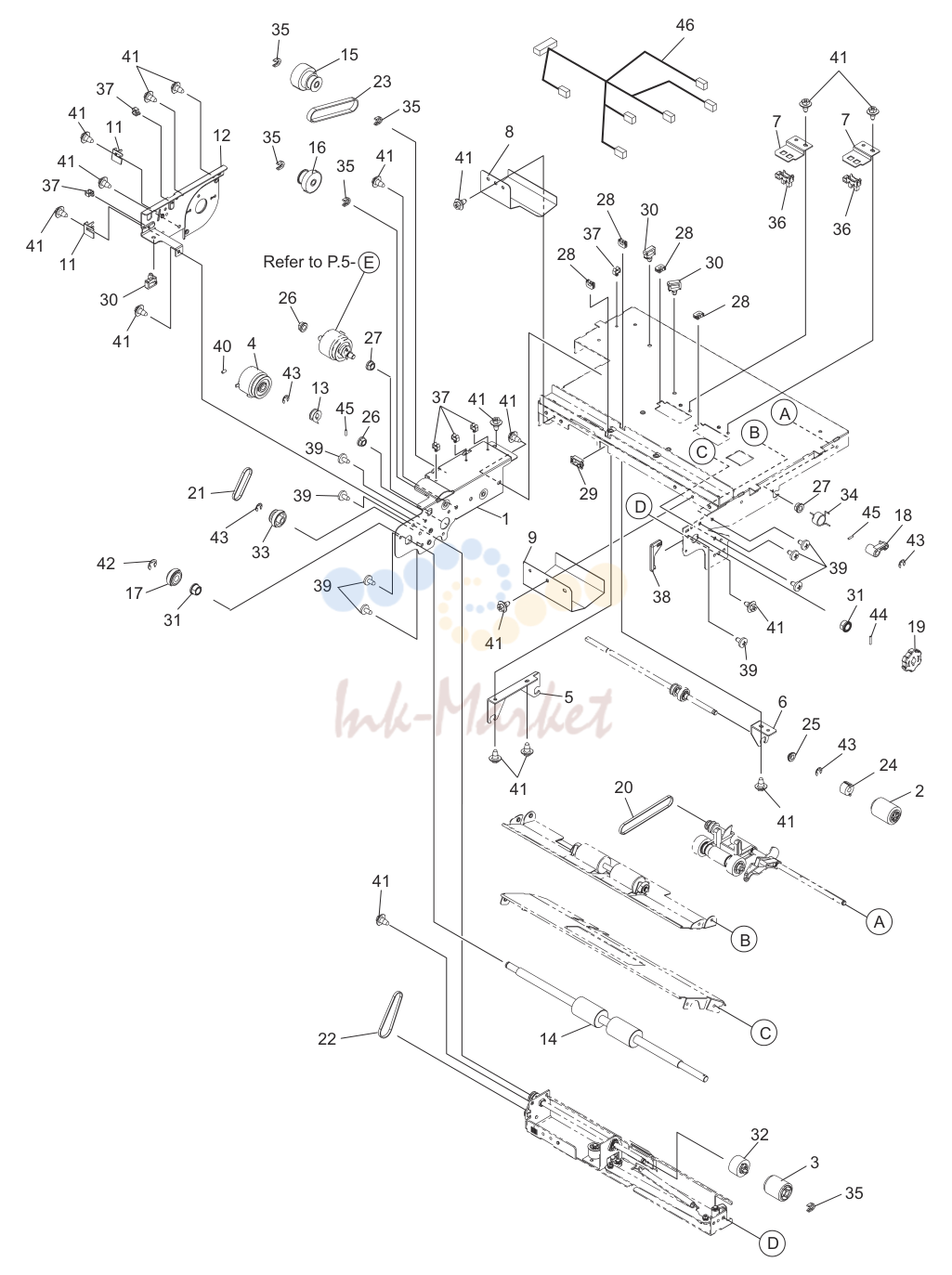

PAPER-FEED-1-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH06111000 запросить цену → | ASYS-PLT-DRV-FEED-F677 |
| 2 | 6LA04047000 запросить цену → | ASYS-ROL-FEED |
| 3 | 6LA10749000 запросить цену → | ASYS-ROL-SPT-LCF |
| 5 | 6LA10517000 запросить цену → | BKT-ROL-FED-LCF |
| 6 | 6LE07842000 запросить цену → | BRKT-ROL-FEED-605 |
| 7 | 6LK43207000 запросить цену → | BRKT-SENS-FEED |
| 8 | 6LA10516000 запросить цену → | GUIDE-FEED-L-R |
| 9 | 6LA10515000 запросить цену → | GUIDE-FEED-LCF |
| 11 | 6LH06175000 запросить цену → | PLT-CLT-LCF-F677 |
| 12 | 6LH06177000 запросить цену → | PLT-DRV-MTR-OUT-F677 |
| 14 | 6LJ08213000 запросить цену → | ROL-TRANS-LCF |
| 15 | 6LE07878000 запросить цену → | GEAR-05H57-P2M26-6 |
| 16 | 6LE07879000 запросить цену → | GEAR-10H27-PS2M26-6 |
| 17 | 6LA10529000 запросить цену → | GEAR-10S020-08 |
| 18 | 6LA10554000 запросить цену → | LEV-PICK-ROL |
| 19 | 6LE07862100 запросить цену → | HANDLE-TR-LCF_S |
| 21 | 6LH06119000 запросить цену → | BLT-T-98-2GT |
| 22 | 6LA10547000 запросить цену → | BLT/T-138-2GT |
| 23 | 6LE07877000 запросить цену → | BLT-T-188-2GT-6 |
| 25 | 44201994000 запросить цену → | BUSH-6-3.7-GCB |
| 27 | 44201492000 запросить цену → | BUSH-6-POM |
| 28 | F0-00120000 запросить цену → | ES-0505 |
| 29 | F0-01248000 запросить цену → | ESC-0912 |
| 30 | F0-00235000 запросить цену → | LWS-1S |
| 31 | 6LA65698000 запросить цену → | BUSH-8X12X8F |
| 32 | 6LH06077000 запросить цену → | TL-SEP-ROL-Y-46 |
| 33 | 6LA10537000 запросить цену → | PG-G20-P20 |
| 34 | 6LA10555000 запросить цену → | SPR-LEV-PICK |
| 36 | C0-20487000 запросить цену → | GP1A173LCS3F |
| 37 | F0-00044000 запросить цену → | UAMS-05-2 |
| 38 | 6LA10685000 запросить цену → | CAP-FRAME-FEED |
| 39 | 6LE07894000 запросить цену → | S/TPS/BID/R-4*7-ZN3 |
| 40 | X0-00730000 запросить цену → | S/SET/K-M3X4-B |
| 41 | 6LA08934000 запросить цену → | SCR-M4X8ITSR-NI |
| 42 | X0-00968000 запросить цену → | RR/E-7-SS |
| 43 | X0-00966000 запросить цену → | RR/E-5-SS |
| 44 | X0-01526000 запросить цену → | P/PRL/AH7-2X12-SS |
| 45 | X0-00979000 запросить цену → | P/PRL/AH7-2X8-SS |
| 46 | 6LH09572000 запросить цену → | HRNS-LCF-UP-677 |

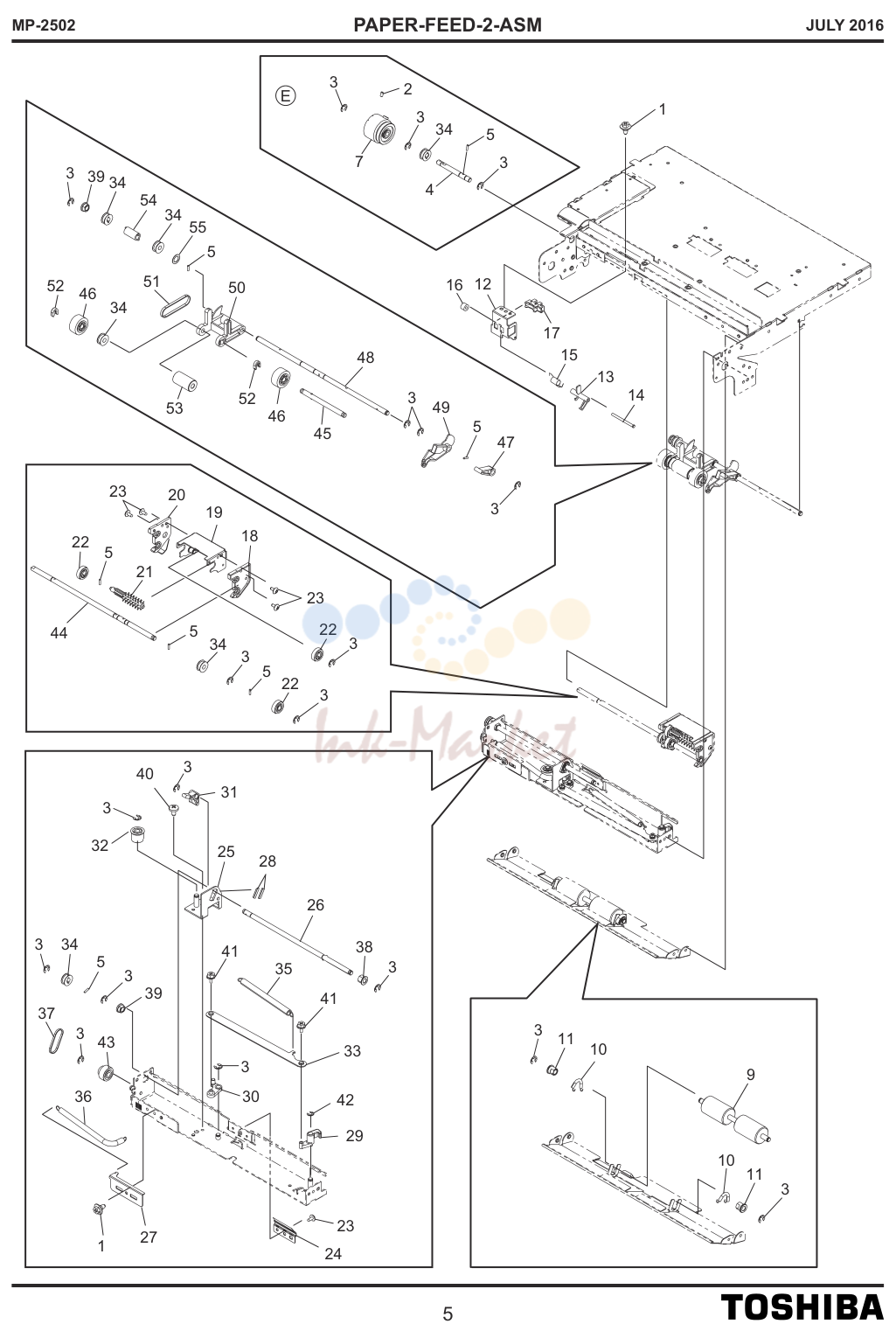

PAPER-FEED-2-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LA08934000 запросить цену → | SCR-M4X8ITSR-NI |
| 2 | X0-00730000 запросить цену → | S/SET/K-M3X4-B |
| 3 | X0-00966000 запросить цену → | RR/E-5-SS |
| 4 | 6LA10666000 запросить цену → | SHAFT-CLT-F-LCF |
| 5 | X0-00979000 запросить цену → | P/PRL/AH7-2X8-SS |
| 9 | 6LE05723000 запросить цену → | ROLLER-IDLE-390 |
| 10 | 6LA05687000 запросить цену → | SPRING-500-ADU |
| 12 | 6LH06132000 запросить цену → | BRKT-SENS-LCF-F677 |
| 13 | 6LH06101000 запросить цену → | ACTU-SEN-LCF-F677 |
| 14 | 6LA10512000 запросить цену → | PIN-SENS-LCF |
| 15 | 6LA10539000 запросить цену → | SPRING-ACTR |
| 16 | 6LA05676000 запросить цену → | CUSH-ACTR-STOP |
| 17 | C0-20487000 запросить цену → | GP1A173LCS3F |
| 18 | 6LA10323000 запросить цену → | HLD-BRUSH-FEED-F |
| 19 | 6LE07868000 запросить цену → | ASYS-STAY-HLD-605 |
| 20 | 6LA10322000 запросить цену → | HLD-BRUSH-FEED-R |
| 21 | 6LA10727000 запросить цену → | ROL-BRUSH |
| 22 | 6LA10728000 запросить цену → | GEAR-06S-027-06 |
| 23 | 6LA08935000 запросить цену → | SCR-M3X6BISR-NI |
| 24 | 6LH06231000 запросить цену → | ASYS-MYLAR-SEP-F677 |
| 25 | 6LA10965000 запросить цену → | ASYS-BRKT-SEP-R |
| 26 | 6LA10365000 запросить цену → | ASYS-SFT-SEP |
| 27 | 6LH06174000 запросить цену → | PLT-ADJ-SEP-SPG-F677 |
| 28 | 6LA10684000 запросить цену → | BRKT-SLIDE-SPT-LCF |
| 29 | 6LA10505000 запросить цену → | LEV-OPEN-SEP-F |
| 30 | 6LA10991000 запросить цену → | LEV-OPEN-SEP-R |
| 31 | 6LA10979000 запросить цену → | LEV-ROL-SEP |
| 32 | 6LA10968000 запросить цену → | PULLY-SEP |
| 33 | 6LA10992000 запросить цену → | LINK-OPEN-SEP |
| 35 | 6LA10788000 запросить цену → | SPE080-100-0763 |
| 36 | 6LH06182000 запросить цену → | SPG-LINK-RLR-F677 |
| 38 | 6LA10779000 запросить цену → | BUSH-F6-GCB |
| 40 | 6LE07894000 запросить цену → | S/TPS/BID/R-4*7-ZN3 |
| 41 | X0-02246000 запросить цену → | S/TPP/FHEXM-3X6-NI |
| 42 | X0-00965000 запросить цену → | RR/E-4-SS |
| 43 | 6LA10549000 запросить цену → | PP2GT030/2GT020 |
| 44 | 6LK43210000 запросить цену → | SHAFT-FED-LCF-N |
| 45 | 6LK43213000 запросить цену → | ASYS-SFT-ROL-PICK |
| 46 | 6LA10352000 запросить цену → | ASYS-ROL-PICK-L |
| 48 | 6LH06076000 запросить цену → | SHAFT-PICK-LCF-S-F677 |
| 49 | 6LA10514000 запросить цену → | ACT-ENP-LCF |
| 50 | 6LK43211000 запросить цену → | ARM-PICK-L |
| 53 | 6LE07911000 запросить цену → | WEIGHT-PICK-UP-605 |
| 54 | 6LK43214000 запросить цену → | JOINT-D6-L20 |
| 55 | 6LA78908000 запросить цену → | WASHER-6R2X9R5XR25-PL |

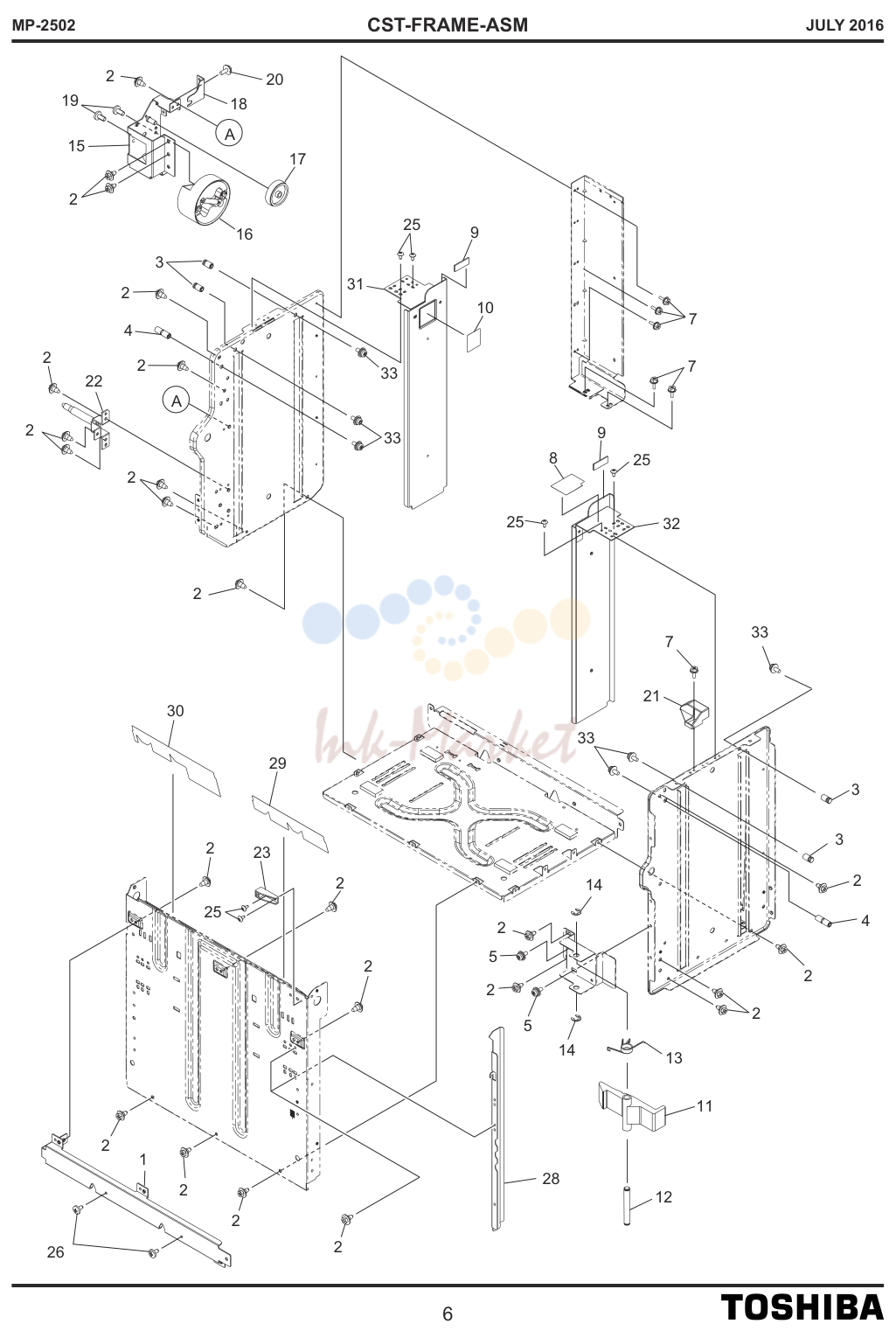

CST-FRAME-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LA10593000 запросить цену → | GUIDE-RAIL-L |
| 2 | 6LA08934000 запросить цену → | SCR-M4X8ITSR-NI |
| 3 | 6LH06268000 запросить цену → | STUD-PLY-1-F677 |
| 4 | 6LH06192000 запросить цену → | STUD-PLY-TENSION-F677 |
| 5 | X0-00164000 запросить цену → | S/PAN/SWWP-M4X8-NI |
| 7 | X0-02593000 запросить цену → | S/TPD3/FHEXM-3X8-ZU3 |
| 8 | 6LK43203000 запросить цену → | LBL-INFO-P-SUPPLY-H38X |
| 9 | 6LA14545000 запросить цену → | MYLR-GUIDE-SIDE |
| 10 | 6LK43204000 запросить цену → | LBL-LIMIT-O-LCF-H38X |
| 11 | 6LH06163000 запросить цену → | HOOK-CST-HLD-F677 |
| 12 | 6LH06172000 запросить цену → | PIN-LOCK-CST-F677 |
| 13 | 6LH06183000 запросить цену → | SPG-LOCK-CST-F677 |
| 14 | X0-00968000 запросить цену → | RR/E-7-SS |
| 15 | 6LA10642000 запросить цену → | K-BRKT-BRAKE |
| 16 | 6LA10641000 запросить цену → | BRAKE |
| 17 | 6LA10646000 запросить цену → | GEAR-10S035-06 |
| 18 | 6LA10648000 запросить цену → | BRKT-BRAKE-SPRT |
| 19 | X0-00451000 запросить цену → | S/BID-M4X8-NI |
| 20 | X0-02589000 запросить цену → | S/TPD3/FHEXM-4X8-ZU3 |
| 21 | 6LA10630000 запросить цену → | GUIDE-LEV-PICK |
| 22 | 6LA10587000 запросить цену → | K-BRKT-POS-CST |
| 23 | 6LA10570000 запросить цену → | LVR-SEP-RELEASE |
| 25 | 6LA08935000 запросить цену → | SCR-M3X6BISR-NI |
| 26 | 6LE07894000 запросить цену → | S/TPS/BID/R-4*7-ZN3 |
| 28 | 6LK43209000 запросить цену → | GUIDE-SIDE-SUB-F-F677 |
| 29 | 6LH06169000 запросить цену → | MYLAR-F-MID-F-S-F677 |
| 30 | 6LH06170000 запросить цену → | MYLAR-F-MID-R-S-F677 |
| 31 | 6LH06209100 запросить цену → | ASYS-GUIDE-SD-R-S-H38X |
| 32 | 6LH06210100 запросить цену → | ASYS-GUIDE-SD-F-S-H38X |
| 33 | 6LH06075000 запросить цену → | SCREW-PITAK-M4X8-P3 |

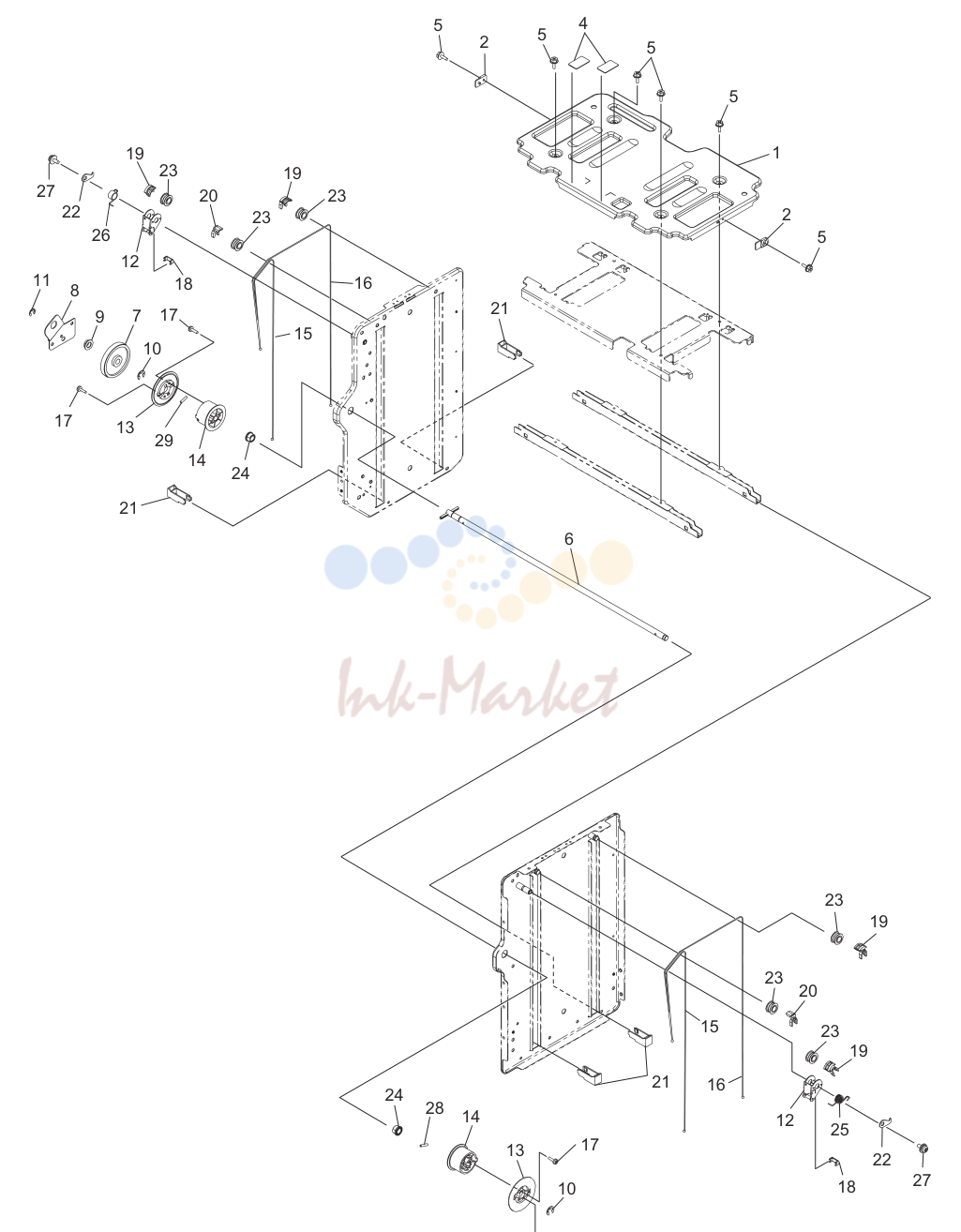

CST-TRAY-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH06193000 запросить цену → | TRAY-LCF-S-F677 |
| 4 | 6LA10974000 запросить цену → | BRAKE-PAD-CORK |
| 5 | X0-02593000 запросить цену → | S/TPD3/FHEXM-3X8-ZU3 |
| 6 | 6LE07837000 запросить цену → | ASYS-SHAFT-TRAY-LCF |
| 7 | 6LA10530000 запросить цену → | GEAR-10S052-08 |
| 8 | 6LA10649000 запросить цену → | BRKT-BRAKE-REINF |
| 9 | 6LA10655000 запросить цену → | BUSH-SHAFT-TRAY |
| 10 | X0-00968000 запросить цену → | RR/E-7-SS |
| 11 | X0-00967000 запросить цену → | RR/E-6-SS |
| 12 | 6LA10789000 запросить цену → | ASYS-ARM-TENSION |
| 14 | 6LA10604000 запросить цену → | ROL-TRAY |
| 15 | 6LJ08211000 запросить цену → | WIRE-ROPE-LCF-S-S-F677 |
| 16 | 6LJ08210000 запросить цену → | WIRE-ROPE-LCF-L-S-F677 |
| 17 | X0-00602000 запросить цену → | S/TPP/PAN-3X8-NI |
| 18 | 6LA10795000 запросить цену → | CLIP-TENSION |
| 21 | 6LA10985000 запросить цену → | GUIDE-TRAY-SEN |
| 22 | 6LA10793000 запросить цену → | PLATE-STOPPER-SP |
| 24 | 6LA65698000 запросить цену → | BUSH-8X12X8F |
| 25 | 6LA10798000 запросить цену → | SPA-TENSION-LCF-F |
| 26 | 6LA10799000 запросить цену → | SPA-TENSION-LCF-R |
| 27 | X0-00164000 запросить цену → | S/PAN/SWWP-M4X8-NI |
| 28 | X0-01169000 запросить цену → | P/PRL/AH7-3X14-SS |
| 29 | X0-01535000 запросить цену → | P/PRL/AH7-3X12-SS |
COVER-ASM
| № | Артикул | Наименование |
|---|---|---|
| 2 | 6LH06136100 запросить цену → | COV-FRONT-LCF-H38X |
| 3 | 6LH06141100 запросить цену → | COVER-INNER-H38X |
| 4 | 6LH06179000 запросить цену → | ROD-LEVER-F677 |
| 5 | 6LH06165100 запросить цену → | LEV-CST-OPEN-M-H38X |
| 6 | 6LA10676000 запросить цену → | SPE-LOD |
| 7 | X0-02251000 запросить цену → | S/TPP/FHEXM-4X8-NI |
| 8 | X0-00968000 запросить цену → | RR/E-7-SS |
| 9 | 6LA08934000 запросить цену → | SCR-M4X8ITSR-NI |
| 10 | 6LH06137100 запросить цену → | COV-REAR-LCF-H38X |
| 11 | 6LH06138100 запросить цену → | COV-SIDE-LCF-H38X |
| 12 | 6LH06139100 запросить цену → | COV-TOP-LCF-H38X |
| 13 | 6LH06167100 запросить цену → | LEVER-TOP-LCF-H38X |
| 15 | F0-00373000 запросить цену → | OCB-750 |
| 16 | 6LH06247000 запросить цену → | BRKT-STOP-CST-F677 |
| 17 | X0-00164000 запросить цену → | S/PAN/SWWP-M4X8-NI |
ATTACH-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LJ08212000 запросить цену → | RAIL-LCF |
| 2 | 6LE07897000 запросить цену → | ADJ-H-AD-501-30-ZN3 |
| 3 | X0-02074000 запросить цену → | S/TPS/BID-4X8-ZU3 |
| 4 | 6LA10732000 запросить цену → | BRKT-CNCT-F |
| 5 | 6LA10739000 запросить цену → | BRKT-CNCT-SUB |
| 6 | X0-02589000 запросить цену → | S/TPD3/FHEXM-4X8-ZU3 |
| 7 | 6LA10737000 запросить цену → | BRKT-CNCT-R |
| 8 | 6LH06140100 запросить цену → | COVER-CNCT-LCF-H38X |
| 9 | X0-02303000 запросить цену → | S/PAN/SW-M4X6-NI |
| 10 | 6LH06125000 запросить цену → | BRKT-LCF-SET-SW-F677 |
| 11 | 6LA08934000 запросить цену → | SCR-M4X8ITSR-NI |
комментарии
