Toshiba MJ 7001 Inserter — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

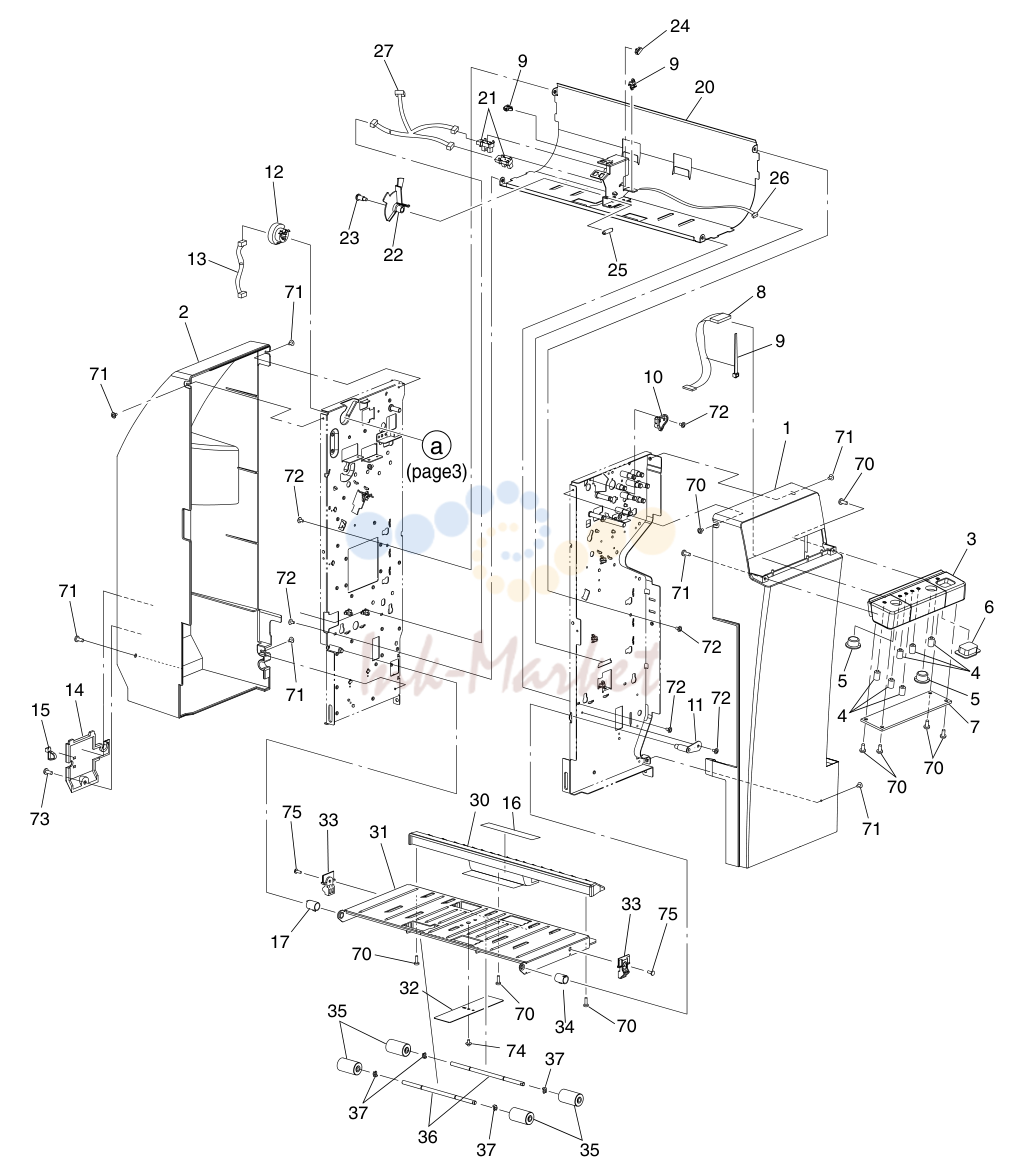

Узел 1

Узел 1

№АртикулНаименование
16LA10226000 запросить цену →CVR-FRONT
26LA10232000 запросить цену →CVR-REAR
36LA10221000 запросить цену →CVR-CONTROL
46LA10222000 запросить цену →CVR-LED
56LA10223000 запросить цену →SWT-SELECT
66LA10224000 запросить цену →SWT-START
76LA10225000 запросить цену →PBA-PANEL
86LA10228000 запросить цену →ASM-PNR-IN
96LA09858000 запросить цену →RSG-100
106LA10179000 запросить цену →HLDR-TRY-Ｆ
116LA09981000 запросить цену →K-FM-SF-F
126LA10181000 запросить цену →GER-1-26
136LA10192000 запросить цену →ASM-TR-R
146LA10259000 запросить цену →CVR-REAR-SUB
156LA10263000 запросить цену →SKB-1M
166LA54610000 запросить цену →LABEL-SF-DOWN
176LA54616000 запросить цену →SP-SF-EARTH-R
206LA09867000 запросить цену →GID-FM-SF-UP
216LA09868000 запросить цену →TLP1241
226LA09869000 запросить цену →LVR-SF
236LA09870000 запросить цену →SCR-M4X9.1
246LA09871000 запросить цену →RLMC-01TV0
256LA09872000 запросить цену →SP-SF-LVR
266LA10190000 запросить цену →ASM-PNR-R
276LA10191000 запросить цену →ASM-HK-SEN
306LA09970000 запросить цену →GID-SF-DOWN-R
316LA09971000 запросить цену →GID-SF-DOWN-L
326LA09976000 запросить цену →SP-SF-ROL
336LA09978000 запросить цену →HLDR-SF-LOCK
346LA09980000 запросить цену →SP-SF-EARTH
356LA09895000 запросить цену →ROL-SF
366LA09896000 запросить цену →SFT-SF-ROL
376LA09897000 запросить цену →CLIP-4
7041320327000 запросить цену →SCREW-M3-10WAVE
716LA10230000 запросить цену →SCR-M3X8ITSR
726LA09852000 запросить цену →SCR-M3X6ITSR-NI
736LA10175000 запросить цену →SCR-4X12W
746LA09977000 запросить цену →SCR-M3X4IT
756LA09979000 запросить цену →SCR-M3X6BISR-NI

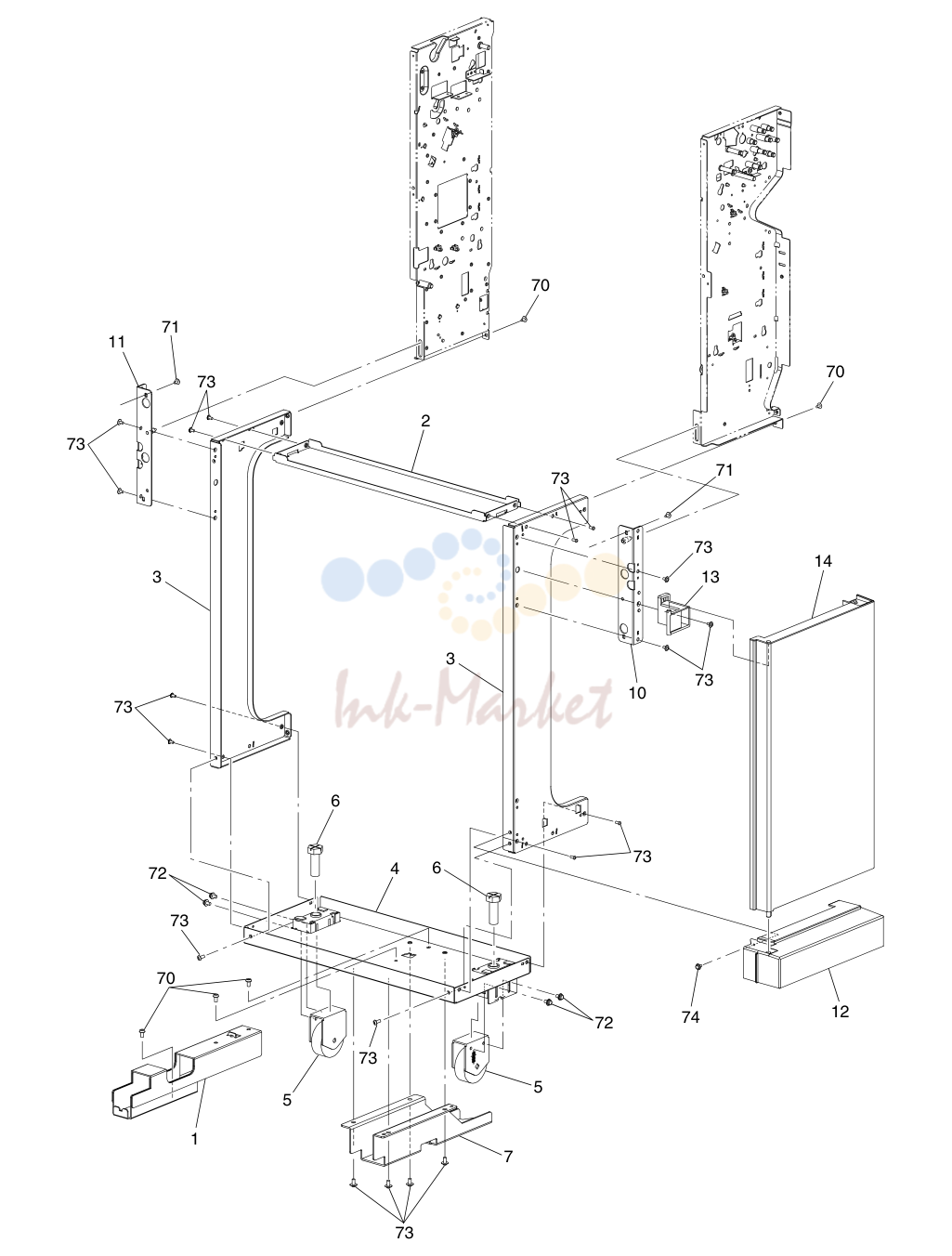

Узел 2

Узел 2

№АртикулНаименование
16LA10258000 запросить цену →BKT-BASE-RAIL-2
26LA10238000 запросить цену →FRM-BASE-UP
36LA10239000 запросить цену →FRM-BASE-SIDE
46LA10241000 запросить цену →ASY-BASE-CSTR
56LA10242000 запросить цену →CSTR-BASE
66LA10244000 запросить цену →BOT-120-350
76LA10245000 запросить цену →BKT-BASE-RAIL-1
106LA10248000 запросить цену →K-BASE-JNT-F
116LA10250000 запросить цену →K-BASE-JNT-R
126LA10252000 запросить цену →CVR-BASE-DOWN
136LA10254000 запросить цену →HLDR-BASE-DOR
146LA10257000 запросить цену →CVR-BASE-DOR
706LA10261000 запросить цену →SCR-M4X8
716LA10262000 запросить цену →SCR-M4X8
726LA54612000 запросить цену →SCR-M4X1.5
736LA10246000 запросить цену →SCR-M4X8ITSR-NI
746LA09852000 запросить цену →SCR-M3X6ITSR-NI

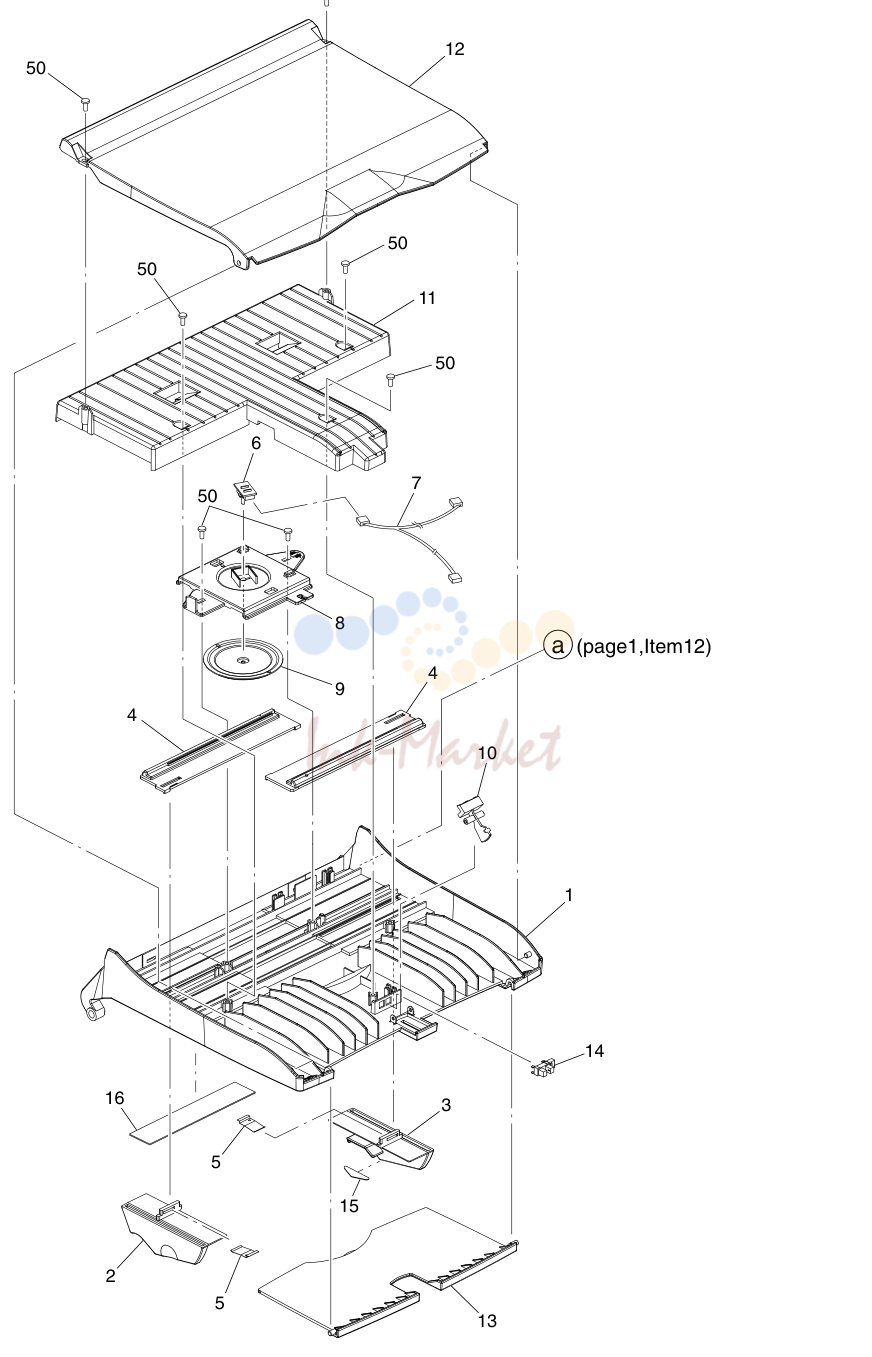

Узел 3

Узел 3

№АртикулНаименование
16LA10161000 запросить цену →BASE-TRY
26LA10162000 запросить цену →GID-TRY-F
36LA10163000 запросить цену →GID-TRY-R
46LA10164000 запросить цену →RCK-TRY
56LA10165000 запросить цену →SP-PLT-T
66LA10167000 запросить цену →PBA-VR
76LA10168000 запросить цену →ASM-TR-IN
86LA10169000 запросить цену →HLDR-TRY-VOL
96LA10170000 запросить цену →GER-T-76
106LA10173000 запросить цену →LVR-TRY-SNS
116LA10174000 запросить цену →CVR-TRY-UNDER
126LA10176000 запросить цену →GID-TRY-UNDER
136LA10178000 запросить цену →GID-TRY-SUB
146LA09868000 запросить цену →TLP1241
156LA54614000 запросить цену →LABEL-TRY-MAX
166LA54613000 запросить цену →LABEL-TRY-SIZE
506LA10175000 запросить цену →SCR-4X12W

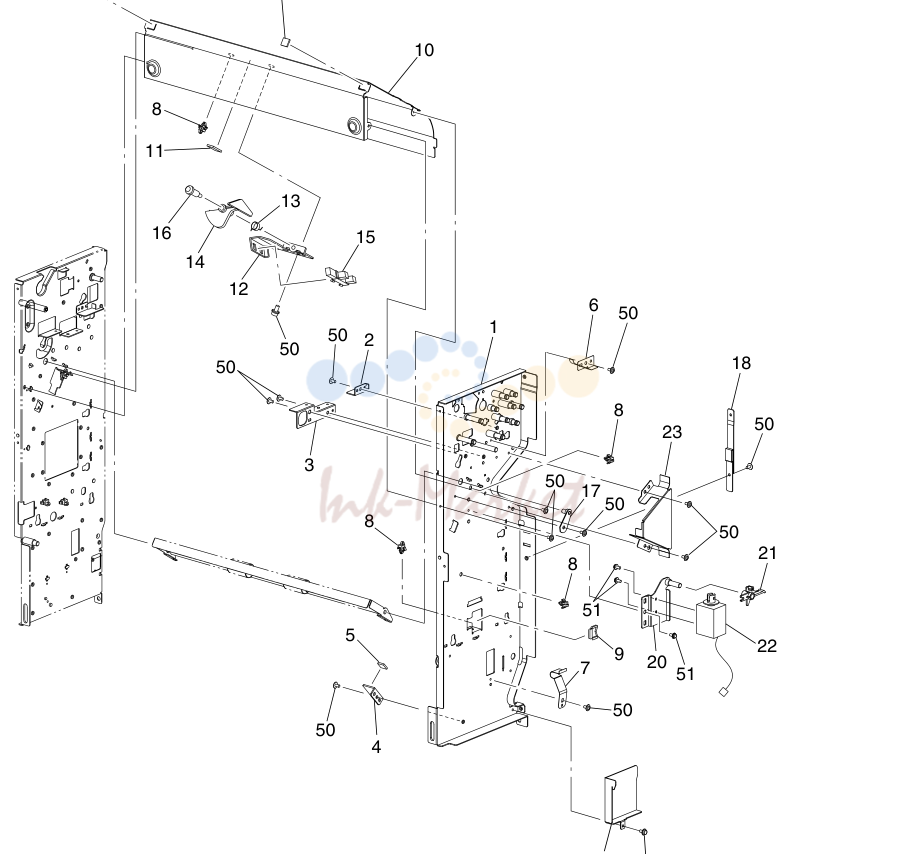

Узел 4

Узел 4

№АртикулНаименование
16LA09850000 запросить цену →K-FM-F
26LA09851000 запросить цену →BKT-FM-F-BUN
36LA09853000 запросить цену →BKT-FM-F-REV
46LA09854000 запросить цену →BKT-FM-SF-STOP
56LA09855000 запросить цену →CUSH-TRY
66LA09856000 запросить цену →BKT-UF-CAMSP
76LA09857000 запросить цену →SP-FM-SF-LOCK
86LA09858000 запросить цену →RSG-100
96LA09859000 запросить цену →EDS-1
106LA09874000 запросить цену →GID-FM-HNT
116LA09875000 запросить цену →DMPR-LF-FLP
126LA09877000 запросить цену →BKT-FM-SEN-HNT
136LA09878000 запросить цену →SP-FM-HNT
146LA09879000 запросить цену →LVR-FM-HNT
156LA09868000 запросить цену →TLP1241
166LA09870000 запросить цену →SCR-M4X9.1
176LA09898000 запросить цену →K-FM-RF-SITEN
186LA10102000 запросить цену →BND-LF-SUPPORT
196LA10150000 запросить цену →CVR-FM-SITEN-LF
206LA10153000 запросить цену →K-FM-SOL-FLP
216LA10154000 запросить цену →LNK-FM-SOL
226LA10155000 запросить цену →SOL-SP
236LA10158000 запросить цену →CVR-FM-IN
506LA09852000 запросить цену →SCR-M3X6ITSR-NI
516LA10156000 запросить цену →SCR-WM3X6

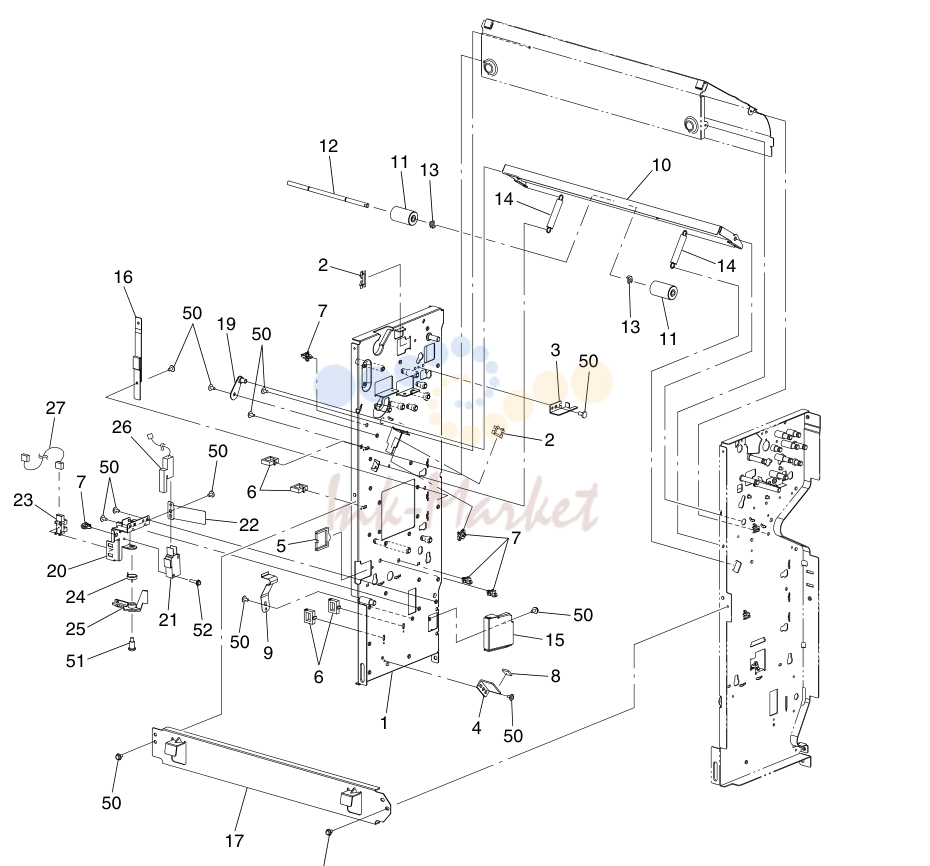

Узел 5

Узел 5

№АртикулНаименование
16LA09861000 запросить цену →K-FM-R
26LA09859000 запросить цену →EDS-1
36LA09862000 запросить цену →BKT-FM-R-BUN
46LA09854000 запросить цену →BKT-FM-SF-STOP
56LA09864000 запросить цену →EDSｰ1717U
66LA09865000 запросить цену →RLWS-1TV0
76LA09858000 запросить цену →RSG-100
86LA09855000 запросить цену →CUSH-TRY
96LA09857000 запросить цену →SP-FM-SF-LOCK
106LA09894000 запросить цену →HLD-FM-HNT
116LA09895000 запросить цену →ROL-SF
126LA09896000 запросить цену →SFT-SF-ROL
136LA09897000 запросить цену →CLIP-4
146LA09899000 запросить цену →SP-RF-HANTEN
156LA10148000 запросить цену →BKT-FM-ICHIGIME
166LA10102000 запросить цену →BND-LF-SUPPORT
176LA10217000 запросить цену →STY-FM-HOOK
196LA09898000 запросить цену →K-FM-RF-SITEN
206LA09984000 запросить цену →BKT-FM-SEN-DOCK
216LA09985000 запросить цену →V-5F910DN
226LA09987000 запросить цену →SP-FM-DOCK
236LA09868000 запросить цену →TLP1241
246LA09990000 запросить цену →SP-FM-SEN-DOCK
256LA09991000 запросить цену →LVR-FM-DOCK
266LA09994000 запросить цену →ASM-SW
276LA09995000 запросить цену →ASM-J-SEN
506LA09852000 запросить цену →SCR-M3X6ITSR-NI
516LA09870000 запросить цену →SCR-M4X9.1
526LA10211000 запросить цену →SCR-WM3X14

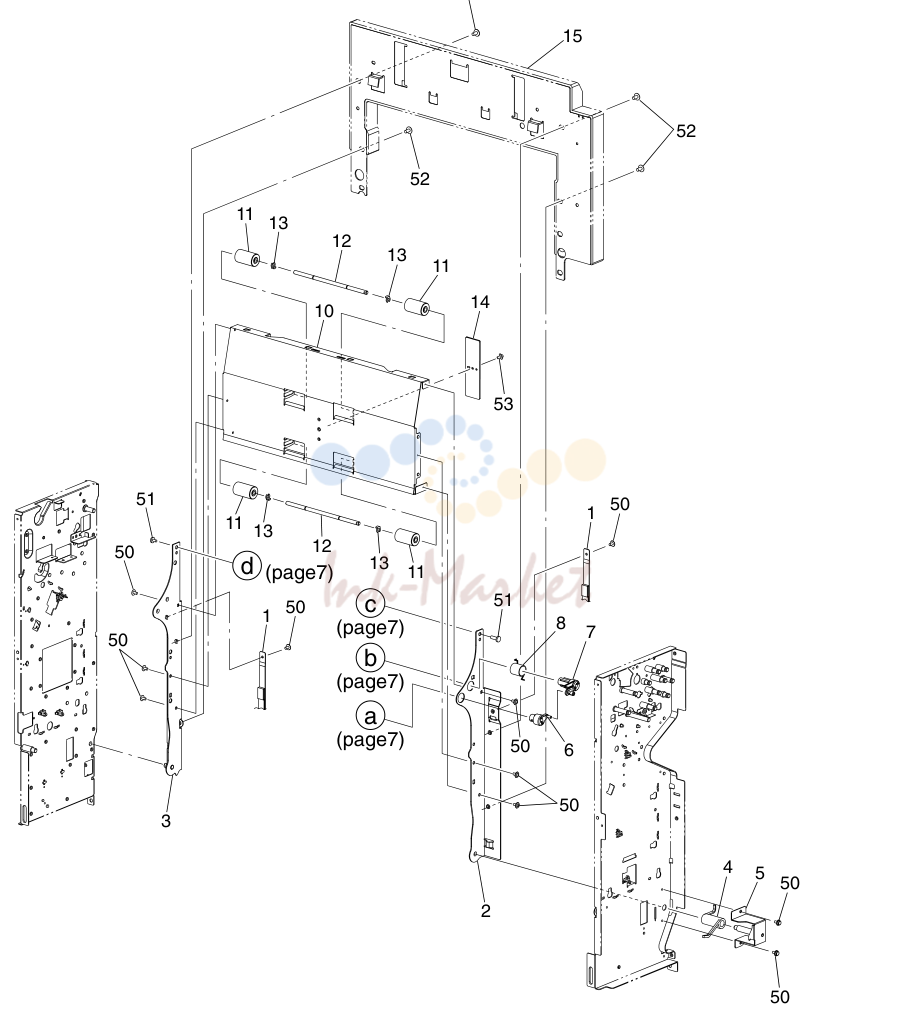

Узел 6

Узел 6

№АртикулНаименование
16LA10102000 запросить цену →BND-LF-SUPPORT
26LA10135000 запросить цену →FRM-LF-F
36LA10132000 запросить цену →K-FRM-LF-R
46LA10145000 запросить цену →SP-FM-SITEN-LF
56LA10146000 запросить цену →K-FM-SITEN-LF
66LA10141000 запросить цену →LNK-LF-FLP-0UT
76LA10143000 запросить цену →LNK-LF-FLP-IN
86LA10144000 запросить цену →SP-LF-FLP
106LA10126000 запросить цену →GID-LF-OUT
116LA09895000 запросить цену →ROL-SF
126LA09896000 запросить цену →SFT-SF-ROL
136LA09897000 запросить цену →CLIP-4
146LA10130000 запросить цену →SP-LF-ROL-OUT
156LA54501000 запросить цену →ASY-LATCH-552
506LA09852000 запросить цену →SCR-M3X6ITSR-NI
516LA10175000 запросить цену →SCR-4X12W
526LA10246000 запросить цену →SCR-M4X8ITSR-NI
536LA09977000 запросить цену →SCR-M3X4IT

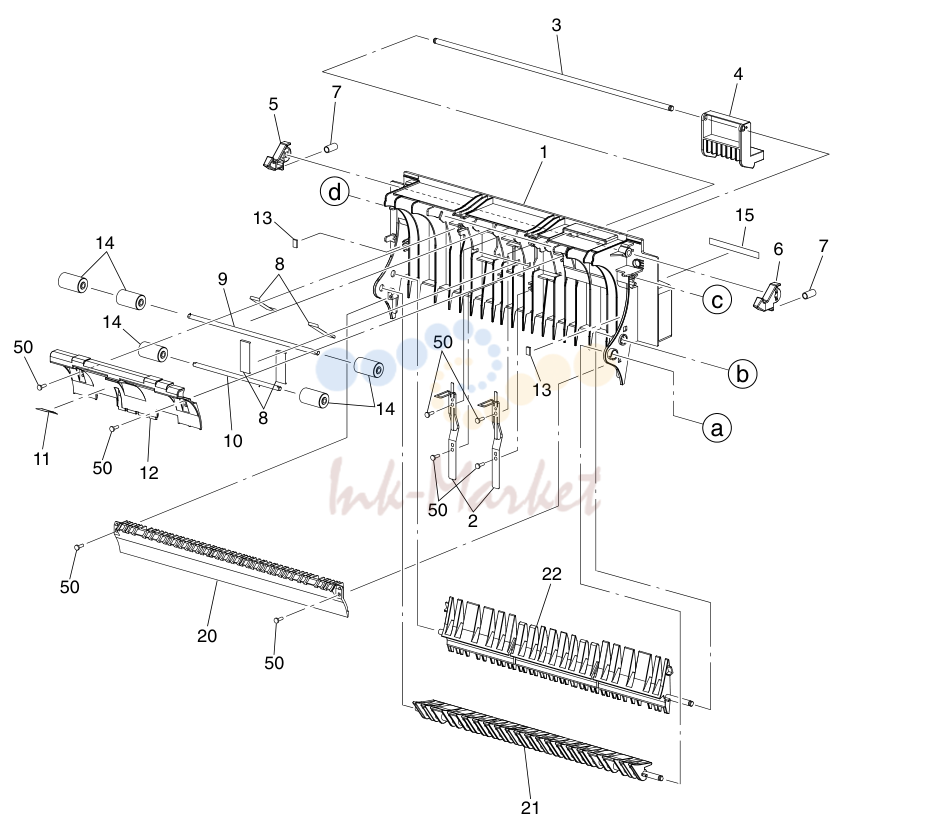

Узел 7

Узел 7

№АртикулНаименование
16LA10106000 запросить цену →GID-LF-IN
26LA10108000 запросить цену →SP-LF-ARSE
36LA10110000 запросить цену →SFT-LF-RACH
46LA10111000 запросить цену →KNB-LF-RACH
56LA10112000 запросить цену →HOK-LF-R
66LA10113000 запросить цену →HOK-LF-F
76LA10114000 запросить цену →SP-LF-RACH
86LA10115000 запросить цену →SP-LF-ROL-IN
96LA10116000 запросить цену →SFT-LF-ROL-1
106LA10118000 запросить цену →SFT-LF-ROL-2
116LA10121000 запросить цену →MLR-LF-NIP
126LA10122000 запросить цену →GID-LF-TURN
136LA09875000 запросить цену →DMPR-LF-FLP
146LA09895000 запросить цену →ROL-SF
156LA54615000 запросить цену →LBL-LF-RACH
206LA10138000 запросить цену →GID-LF-FLP
216LA10140000 запросить цену →FLP-LF-OUT
226LA10142000 запросить цену →FLP-LF-IN
5041320327000 запросить цену →SCREW-M3-10WAVE

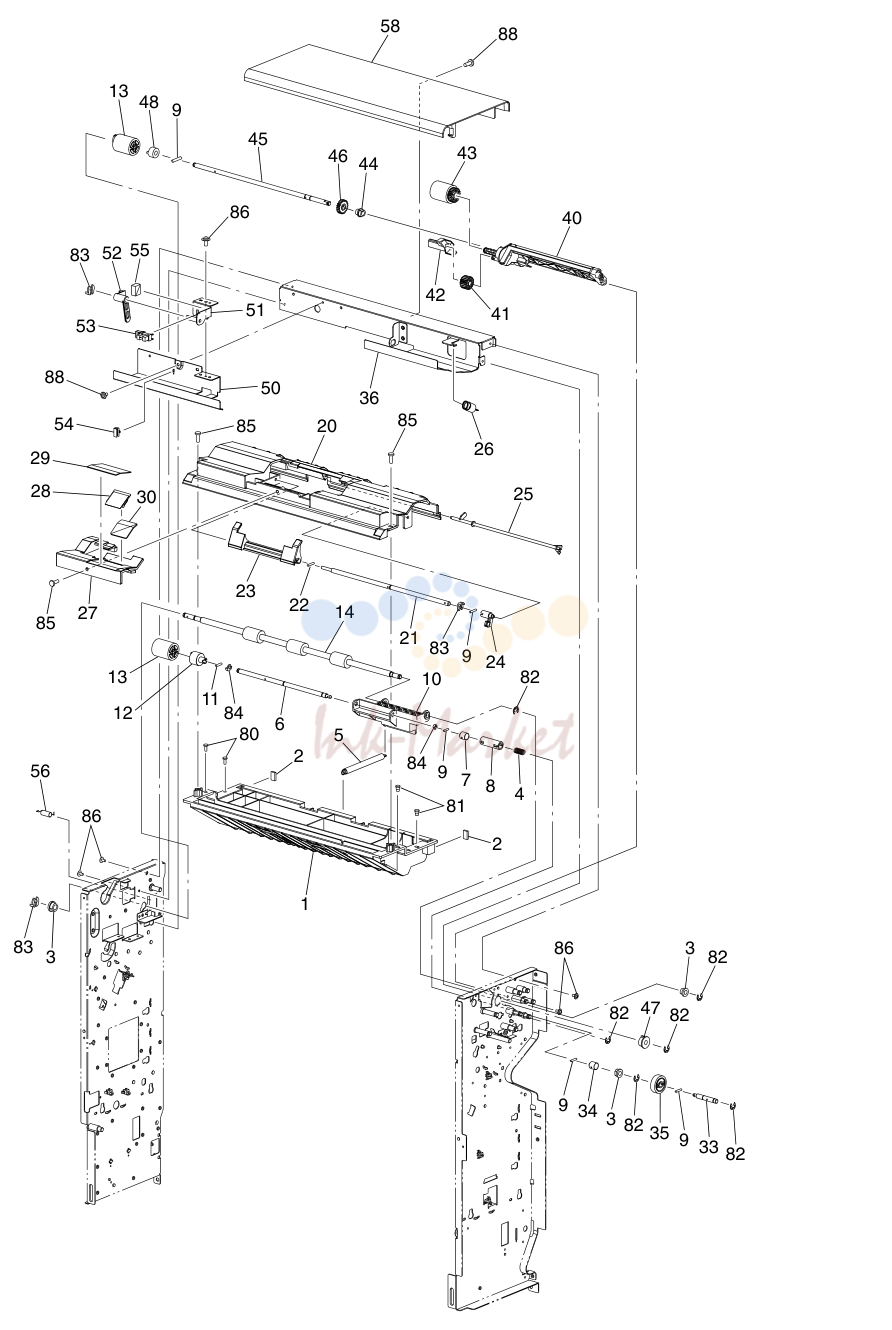

Узел 8

Узел 8

№АртикулНаименование
16LA09902000 запросить цену →GID-RF-UP
26LA09875000 запросить цену →DMPR-LF-FLP
36LA09907000 запросить цену →BUSH-6P
46LA09926000 запросить цену →SP-UF-E
56LA09925000 запросить цену →SP-UF-RET
66LA09913000 запросить цену →SFT-UF-RT-L
76LA09914000 запросить цену →CVR-UF-SFT
86LA09915000 запросить цену →JOINT-UF
96LA09916000 запросить цену →PIN-SPR2X12
106LA09917000 запросить цену →HLDR-UF-ARM-RET
116LA09918000 запросить цену →PIN-SPR
126LA09919000 запросить цену →TQL-UF
136LA09920000 запросить цену →ROL-UF-FR
146LA09921000 запросить цену →ROL-UF-1
206LA09934000 запросить цену →GID-UF-DOWN
216LA09935000 запросить цену →SFT-UF-SHTR
226LA09936000 запросить цену →PIN-SPR2X8
236LA09937000 запросить цену →SHTR-UF
246LA09938000 запросить цену →LVR-UF-SHTR
256LA09939000 запросить цену →LVR-UF-SUS-BUN
266LA09968000 запросить цену →SP-UF-PICK
276LA09942000 запросить цену →GID-UF-SEP
2841320817000 запросить цену →PLT-SPT-PRE
296LA09943000 запросить цену →SHT-UF-SEP
306LA10271000 запросить цену →MLR-UF-SEP
336LA09928000 запросить цену →SFT-UF-RET-S
356LA09930000 запросить цену →GER-080-30
366LA09945000 запросить цену →GID-UF-UP
406LA09947000 запросить цену →ARM-UF-PICK
416LA09948000 запросить цену →GER-UF-PICK
426LA09949000 запросить цену →CVR-UF-PICK
436LA09950000 запросить цену →ROL-UF-PICK
446LA09951000 запросить цену →BUSH-UF-FEED
456LA09953000 запросить цену →SFT-UF-KYUS
466LA09955000 запросить цену →GER-UF-FEED
476LA09956000 запросить цену →OW-UF-FEED
486LA09958000 запросить цену →OW-UF-FEED
506LA09961000 запросить цену →GID-UF-UP-R
516LA09963000 запросить цену →K-UF-SNS-ENP
526LA09964000 запросить цену →LVR-UF-SNS-ENP
536LA09868000 запросить цену →TLP1241
546LA09871000 запросить цену →RLMC-01TV0
6LA54608000 запросить цену →CUSH-UF-EMP
566LA10061000 запросить цену →SP-UF-SNS-BUN
586LA10215000 запросить цену →CVR-UP
806LA09904000 запросить цену →SCR-SBID
816LA09905000 запросить цену →SCR-M3X3.2
826LA09908000 запросить цену →RRG-5
836LA09909000 запросить цену →CLIP-5
846LA09897000 запросить цену →CLIP-4
856LA10175000 запросить цену →SCR-4X12W
866LA09852000 запросить цену →SCR-M3X6ITSR-NI
886LA09967000 запросить цену →SCR-M3X8

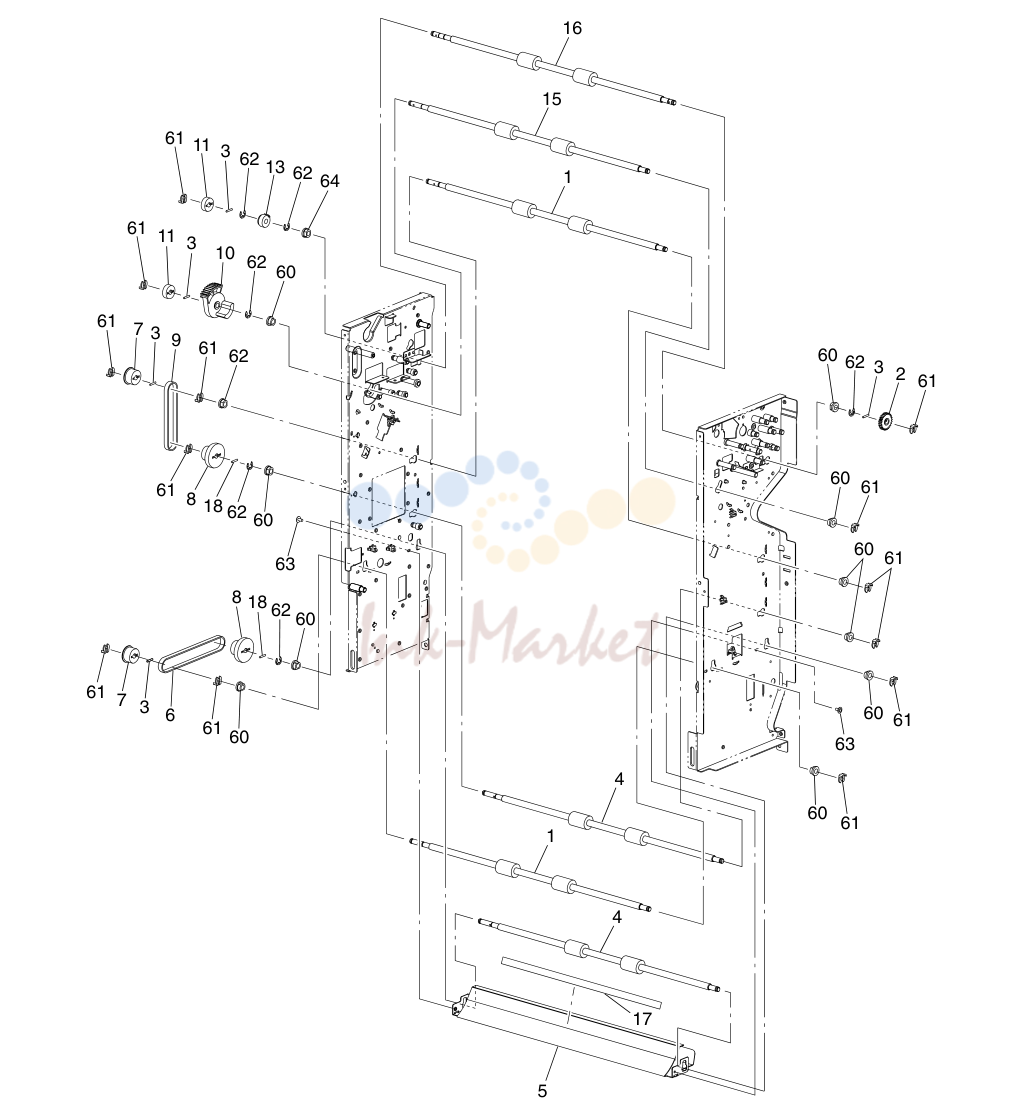

Узел 9

Узел 9

№АртикулНаименование
16LA09882000 запросить цену →ROL-LF-1
26LA10068000 запросить цену →GER-UF-RET
46LA09887000 запросить цену →ROL-LF-2
56LA09888000 запросить цену →GID-FM-INPUT
66LA10013000 запросить цену →BELT-S3M091060
76LA09999000 запросить цену →PLY-S3M-20
86LA10005000 запросить цену →PLY-S3M-20-G38
96LA10012000 запросить цену →BELT-S3M069060
106LA10033000 запросить цену →GER-1-52
116LA10035000 запросить цену →GER-080-20
1341320810000 запросить цену →GEAR-08S020-OW
156LA09906000 запросить цену →ROL-RF
166LA09910000 запросить цену →ROL-UF-2
176LA54617000 запросить цену →MLR-SF-UP
18X0-01533000 запросить цену →P/PRL/AH7-2X16-SS
606LA09907000 запросить цену →BUSH-6P
616LA09909000 запросить цену →CLIP-5
626LA09908000 запросить цену →RRG-5
636LA09852000 запросить цену →SCR-M3X6ITSR-NI
646LA09911000 запросить цену →BUSH-6

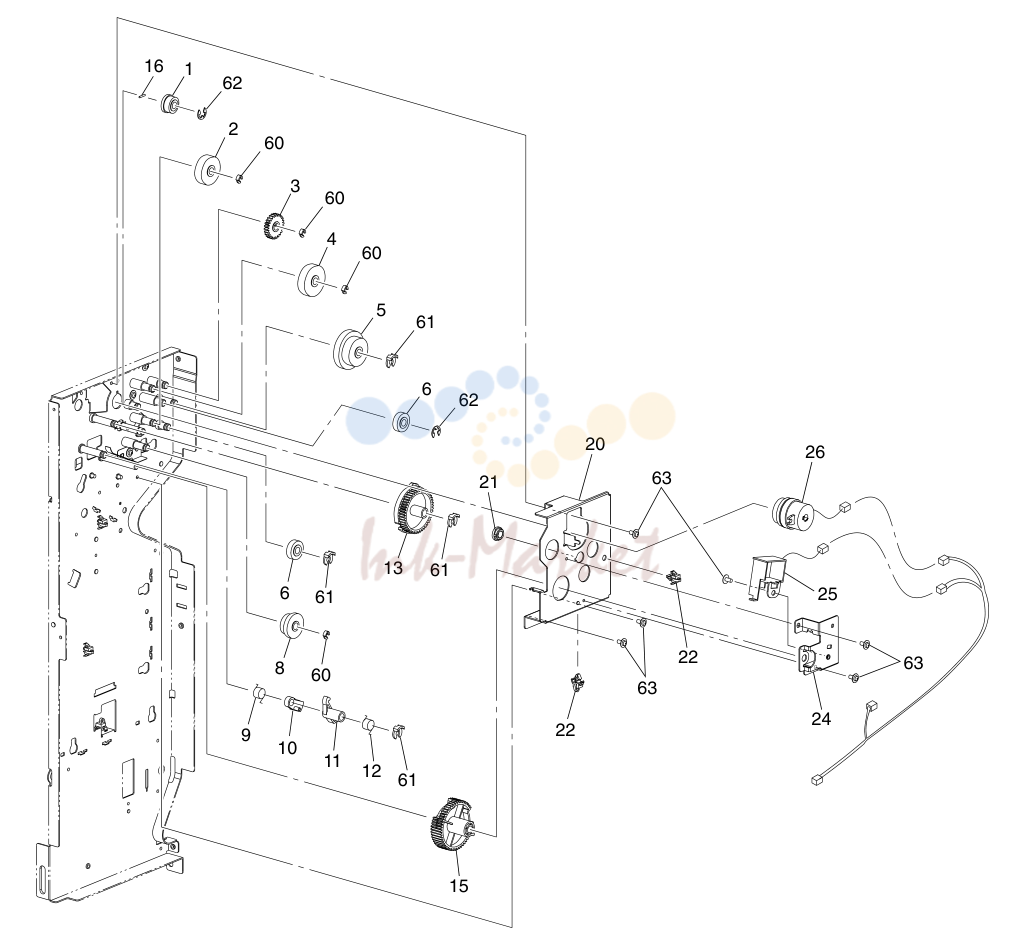

Узел 10

Узел 10

№АртикулНаименование
16LA10071000 запросить цену →GER-080-16
26LA09930000 запросить цену →GER-080-30
36LA10068000 запросить цену →GER-UF-RET
46LA10076000 запросить цену →GER-080-33
56LA10075000 запросить цену →GER-080-30-41
66LA10049000 запросить цену →GER-080-19
86LA09931000 запросить цену →GER-080-26
96LA10083000 запросить цену →SP-UF-SHTR
106LA10084000 запросить цену →LVR-UF-SHTR-ST
116LA10085000 запросить цену →RACH-UF-CAM
126LA10086000 запросить цену →SP-UF-RACH
136LA10088000 запросить цену →GER-080-48-CAM
156LA10090000 запросить цену →GER-UF-CL
206LA10092000 запросить цену →BKT-UF-CL
216LA10093000 запросить цену →BUSH-UF-POM
226LA09858000 запросить цену →RSG-100
246LA10097000 запросить цену →BKT-UF-SOL
256LA10098000 запросить цену →SOL-TDS-F12C-08
266LA10101000 запросить цену →CLU-BJ-2.6-184
606LA09897000 запросить цену →CLIP-4
616LA09909000 запросить цену →CLIP-5
626LA09908000 запросить цену →RRG-5
636LA09852000 запросить цену →SCR-M3X6ITSR-NI

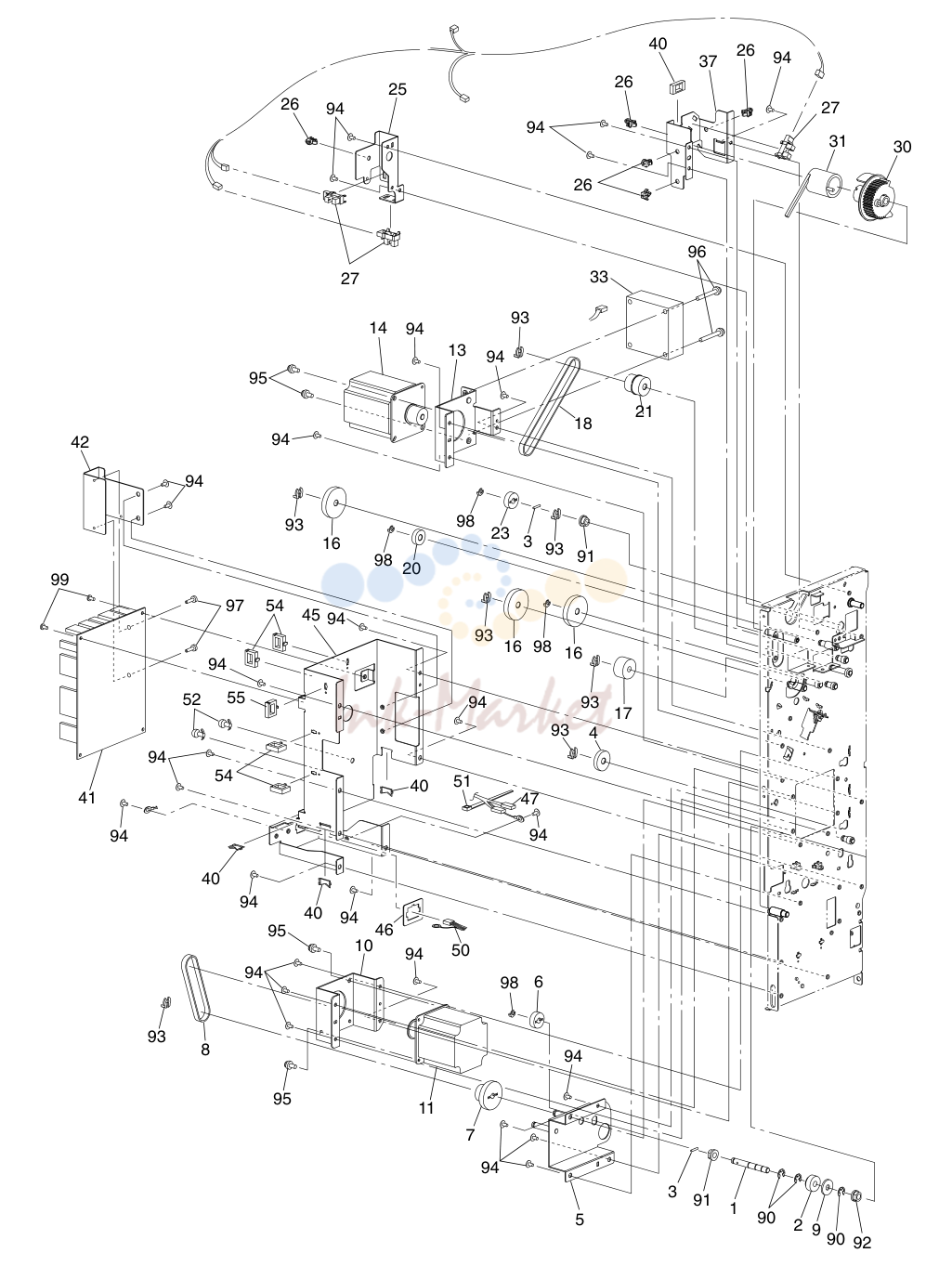

Узел 11

Узел 11

№АртикулНаименование
16LA10016000 запросить цену →SFT-FM-OW-SL
26LA10017000 запросить цену →H-GER-080-20-OW
46LA10010000 запросить цену →H-GER-080-26
56LA10020000 запросить цену →K-BKT-FM-R-SLF
66LA10023000 запросить цену →H-GER-080-20
76LA10005000 запросить цену →PLY-S3M-20-G38
86LA10032000 запросить цену →BELT-S3M064060
96LA54609000 запросить цену →WASHER
106LA10028000 запросить цену →BKT-FM-MOT-FEED
116LA10029000 запросить цену →MOT-KH56KM2U046
136LA10056000 запросить цену →BKT-FM-MOT-KYUS
146LA10057000 запросить цену →MOT-KH56LM2U002
166LA10038000 запросить цену →GER-080-41
186LA10013000 запросить цену →BELT-S3M091060
206LA10049000 запросить цену →GER-080-19
216LA10053000 запросить цену →PLY-S3M-20-G24
236LA10035000 запросить цену →GER-080-20
256LA10063000 запросить цену →BKT-UF-SNS-BUN
266LA09858000 запросить цену →RSG-100
276LA09868000 запросить цену →TLP1241
306LA10182000 запросить цену →GER-1-40
316LA10183000 запросить цену →SP-RF-TRAY
336LA10207000 запросить цену →ASM-FAN
376LA09880000 запросить цену →BKT-FM-SP-TRAY
406LA09859000 запросить цену →EDS-1
416LA10210000 запросить цену →PCB-CONT
426LA10212000 запросить цену →HS-FM
456LA10195000 запросить цену →BKT-FM-R-CON
466LA10196000 запросить цену →PLT-FM-R-IF
476LA10197000 запросить цену →ASM-I/F-HON
506LA10199000 запросить цену →ASM-I/F-FIN
516LA10200000 запросить цену →SKB-2M
546LA09865000 запросить цену →RLWS-1TV0
556LA54611000 запросить цену →RLWS-3T-V0
906LA09908000 запросить цену →RRG-5
916LA09907000 запросить цену →BUSH-6P
926LA09911000 запросить цену →BUSH-6
936LA09909000 запросить цену →CLIP-5
946LA09852000 запросить цену →SCR-M3X6ITSR-NI
6LA10058000 запросить цену →SCR-WM4X8
966LA10208000 запросить цену →SCR-WN
976LA10211000 запросить цену →SCR-WM3X14
986LA09897000 запросить цену →CLIP-4
996LA10156000 запросить цену →SCR-WM3X6
Источник: Инк-Маркет.ру.
