Toshiba MJ 6104 Hole Punch Unit — каталог запчастей со схемами

Toshiba MJ 6104 Hole Punch Unit — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

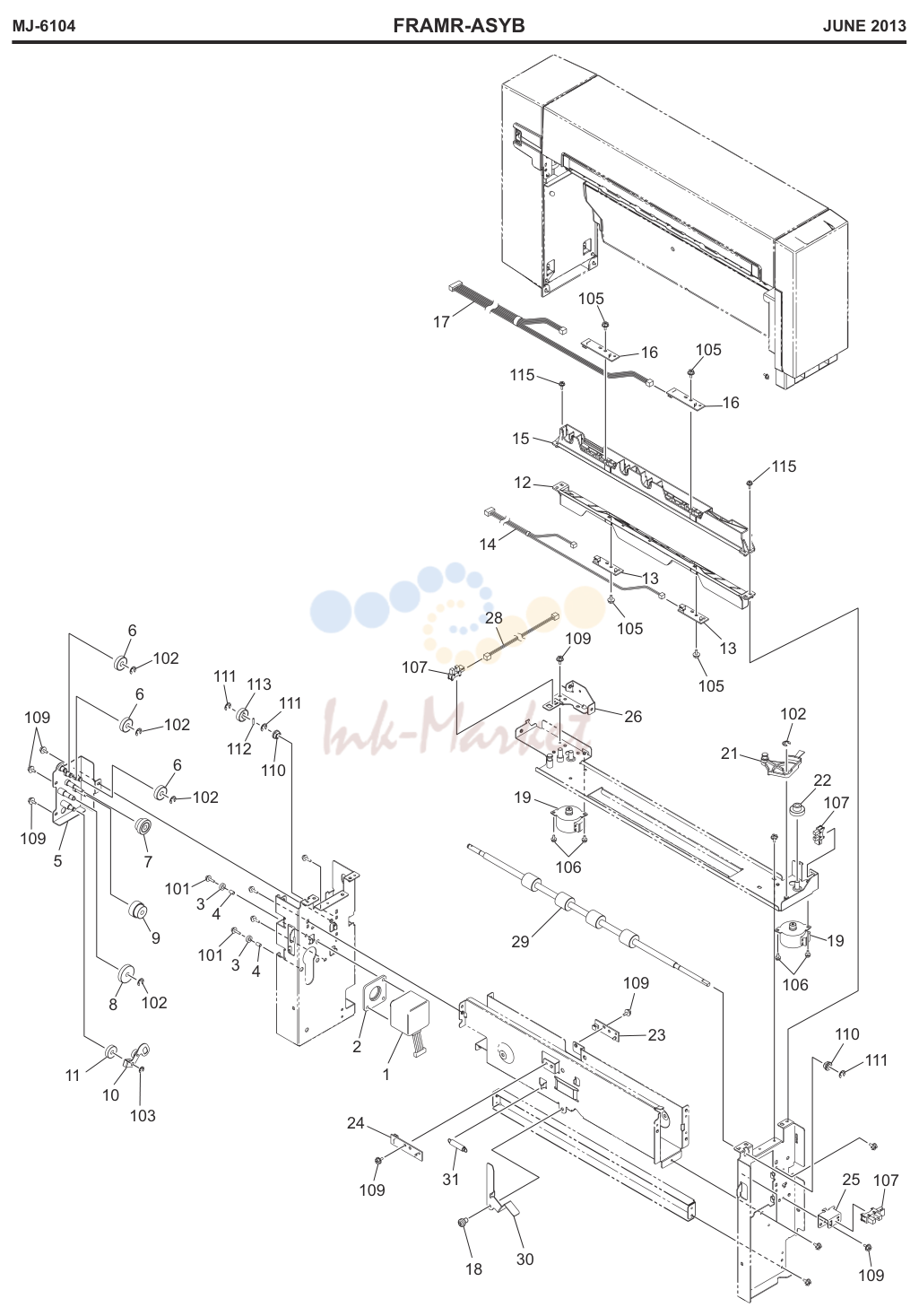

FRAMR-ASYB

№	Артикул	Наименование
1	6LK03207000 запросить цену →	ASYB-MOTR-FEED-P2
2	6LB09850000 запросить цену →	DUMPER_MOTOR_4212
3	6LB09852000 запросить цену →	DUMPER_SCREW
5	6LB12000000 запросить цену →	ASYS-BRKT-FEED-GEAR-P
6	6LB08607000 запросить цену →	GEAR-FEED-LOW-8
7	6LB08605000 запросить цену →	GEAR-FEED-LOW-3
8	6LB08604000 запросить цену →	GEAR-FEED-LOW-2
9	6LB08603000 запросить цену →	GEAR-FEED-LOW-1
10	6LB09601000 запросить цену →	ASYS-GEAR-FEED-1
11	6LB08606000 запросить цену →	GEAR-FEED-LOW-5
12	6LH81509000 запросить цену →	GUIDE-GATE-L-P2
13	6LK03906000 запросить цену →	PWA-LED1-D-575
14	6LB12465000 запросить цену →	HRNS-SK12L
15	6LH81505000 запросить цену →	GUIDE-GATE-U-P2
16	6LK03909000 запросить цену →	PWA-SNS1-D-575
17	6LB12597000 запросить цену →	HRNS-SK12S
18	6LB12085000 запросить цену →	SCREW-SLIDE-P
19	6LK03203000 запросить цену →	MOTR-PM35-5S16-P-2
21	6LB12011000 запросить цену →	ASYS-GEAR-VRG-P
22	6LB12034000 запросить цену →	GEAR-5S39_5S21-6
23	6LK03904100 запросить цену →	PWA-LED1-S-575-01
24	6LK03907100 запросить цену →	PWA-SNS1-S-575-01
25	6LB12018000 запросить цену →	BASE-P-OPN
26	6LB12023000 запросить цену →	BRKT-HRHP-P
28	6LB12449000 запросить цену →	HRNS-HRHP
29	6LB15620000 запросить цену →	RLR-FEED-PNC
30	6LB12050000 запросить цену →	SHUT-D-SNSR-P
31	6LB12051000 запросить цену →	SPG-HRG-P
101	X0-02030000 запросить цену →	S/PAN/SWWP-M3X12-NI
102	X0-00966000 запросить цену →	RR/E-5-SS
103	X0-00965000 запросить цену →	RR/E-4-SS
105	X0-02246000 запросить цену →	S/TPP/FHEXM-3X6-NI
106	X0-00059000 запросить цену →	S/PAN/SWWS-M3X6-NI
107	C0-10813000 запросить цену →	GP1A73ARJ00F
109	X0-02592000 запросить цену →	S/TPD3/FHEXM-3X6-ZU3
110	6LE49739000 запросить цену →	BUSH-6X10X6F-SBK
112	X0-00980000 запросить цену →	P/PRL/AH7-2X10-SS
113	6LB08608000 запросить цену →	GEAR-FEED-LOW-6
115	X0-02593000 запросить цену →	S/TPD3/FHEXM-3X8-ZU3

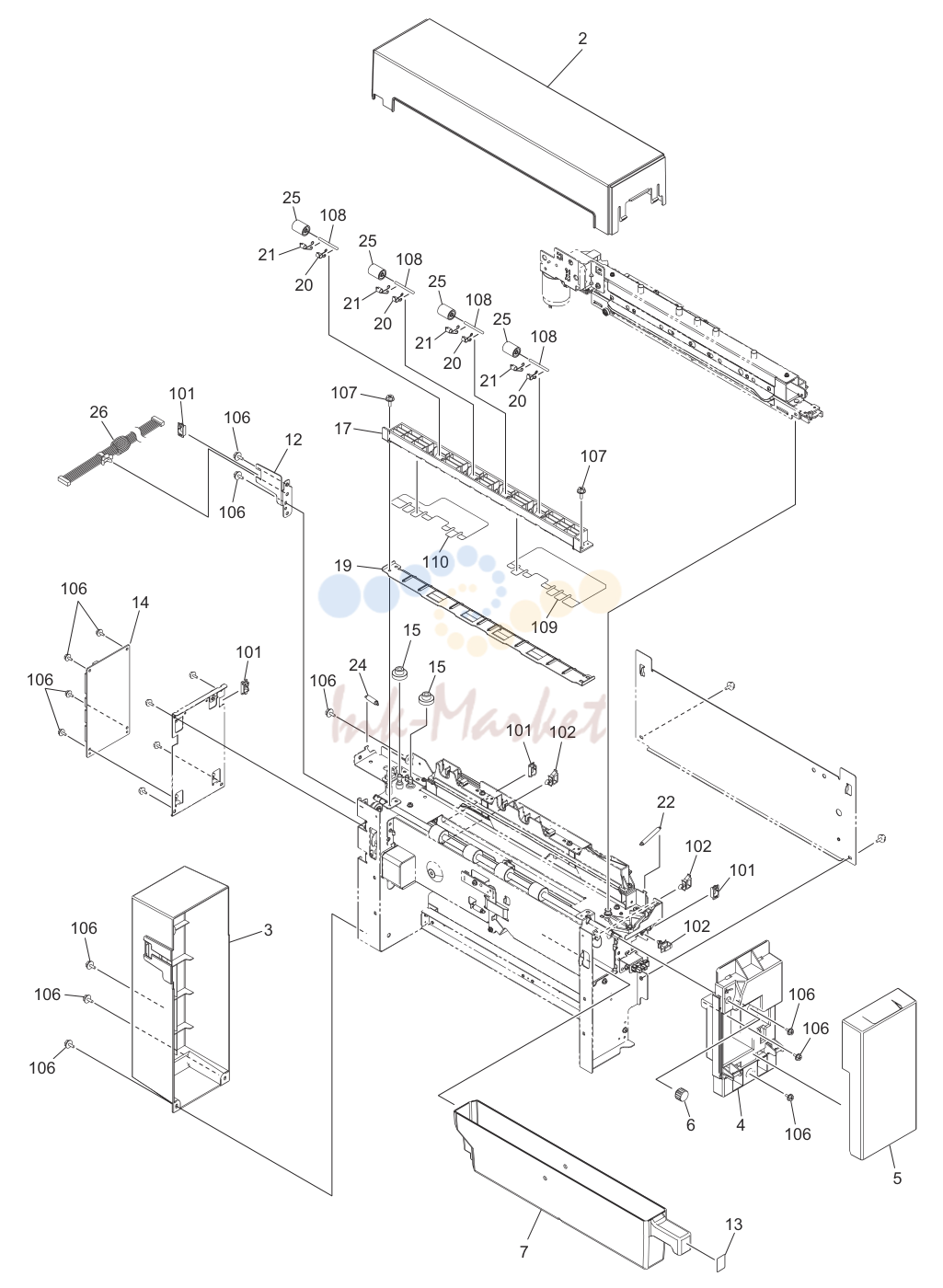

PUNCH-ASYB-1

№	Артикул	Наименование
2	6LB12029500 запросить цену →	COVER-TOP-P-FW_T
3	6LB12028000 запросить цену →	COVER-REAR-P
4	6LB12026000 запросить цену →	COVER-FRONT-P
5	6LB12025000 запросить цену →	COVER-F-DOOR-P
6	6LB12061100 запросить цену →	KNOB-RLR-FEED-P2
7	6LB15625000 запросить цену →	BOX-DUST-P
12	6LB12022000 запросить цену →	BRKT-CABLE-P
13	6LB16436000 запросить цену →	LBL-DUST-P
14	6LK03965000 запросить цену →	ASY-PNC-575
15	6LB12034000 запросить цену →	GEAR-5S39_5S21-6
17	6LB12039100 запросить цену →	GUIDE-P-U-F5330
19	6LB12151000 запросить цену →	P-GUIDE-L2
20	6LB12052000 запросить цену →	SPG-P-RLR-F
21	6LB12053000 запросить цену →	SPG-P-RLR-R
22	6LB12055000 запросить цену →	SPG-VRG-P
24	6LB12051000 запросить цену →	SPG-HRG-P
25	6LB10899000 запросить цену →	RLR-D15XL20-BU-C
26	6LB42935000 запросить цену →	HRNS-IF-PNC-PTJIF
101	F0-01248000 запросить цену →	ESC-0912
102	F0-01810000 запросить цену →	LWS-0511S-V0
106	X0-02592000 запросить цену →	S/TPD3/FHEXM-3X6-ZU3
107	X0-02593000 запросить цену →	S/TPD3/FHEXM-3X8-ZU3
108	X0-02379000 запросить цену →	P/PRL/AH7-3X35-SS
109	6LB15613000 запросить цену →	FILM-GUIDE-P-U-F
110	6LB15614000 запросить цену →	FILM-GUIDE-P-U-R

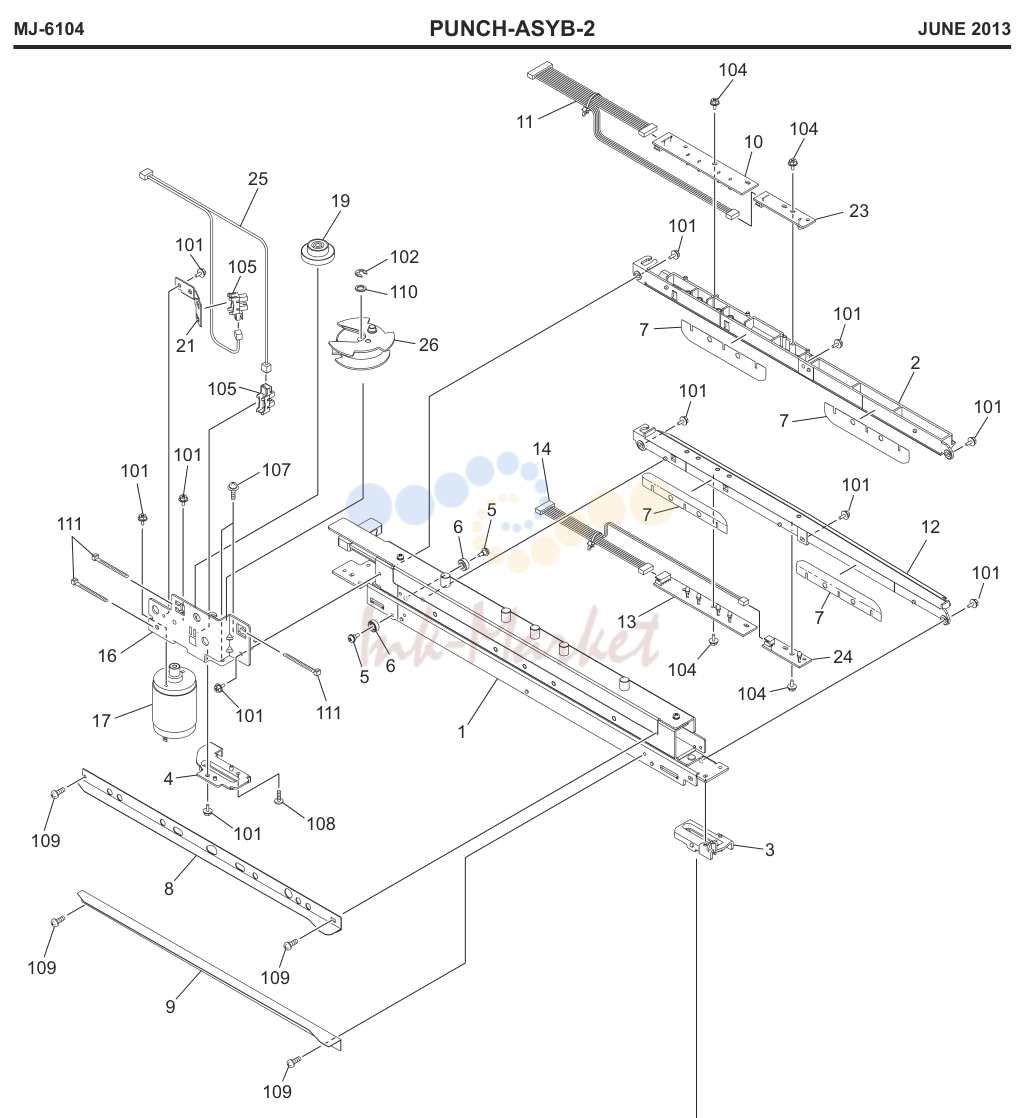

PUNCH-ASYB-2

№	Артикул	Наименование
1	6LB42765000 запросить цену →	PUNCH-E
1	6LB42767000 запросить цену →	PUNCH-F
1	6LB42766000 запросить цену →	PUNCH-N
1	6LB42768000 запросить цену →	PUNCH-S
2	6LB12041000 запросить цену →	GUIDE-PNCH-U-P
3	6LB12042000 запросить цену →	GUIDE-RG-PUNCH-P
4	6LB42760000 запросить цену →	RACK-PNCH-RG-PIP
5	6LB12085000 запросить цену →	SCREW-SLIDE-P
6	6LB12056000 запросить цену →	WHEEL-PNCH-P
7	6LB42770000 запросить цену →	MYLAR-PNCH-PIP
8	6LB15617000 запросить цену →	ASYS-GUIDE-PNC-U-P
9	6LB15618000 запросить цену →	ASYS-GUIDE-PNC-L-P
10	6LK03908000 запросить цену →	PWA-SNS4-S-575
11	6LB12512000 запросить цену →	HRNS-RSSFP
12	6LB12040000 запросить цену →	GUIDE-PNCH-L-P
13	6LK03905000 запросить цену →	PWA-LED4-S-575
14	6LB12511000 запросить цену →	HRNS-RSLFP
16	6LB42798000 запросить цену →	ASYS-PLATE-MOTR-PNCH-P
17	6LB12164000 запросить цену →	ASYS-MOTR-D-PNCH-P
19	6LB12035000 запросить цену →	GEAR-5S55_10S16-4
21	6LB12046000 запросить цену →	PLATE-SNSR-PNCH-P
23	6LK03907000 запросить цену →	PWA-SNS1-S-575-00
24	6LK03904000 запросить цену →	PWA-LED1-S-575-00
25	6LB12510000 запросить цену →	HRNS-PHP
26	6LB42764000 запросить цену →	ASYS-GEAR-SLIDE-P-ENF
26	6LB42764100 запросить цену →	ASYS-GEAR-SLIDE-P-S
101	X0-02592000 запросить цену →	S/TPD3/FHEXM-3X6-ZU3
102	X0-00964000 запросить цену →	RR/E-3-SS
104	X0-02246000 запросить цену →	S/TPP/FHEXM-3X6-NI
105	C0-10813000 запросить цену →	GP1A73ARJ00F
107	X0-02551000 запросить цену →	S/PAN/SWWP-M3X6-ZU3
108	X0-00603000 запросить цену →	S/TPS/PAN-3X8-NI
109	6LA08935000 запросить цену →	SCR-M3X6BISR-NI
110	6LB42775000 запросить цену →	WSHR-4R1-6R5-R5-P
111	F0-00521000 запросить цену →	SKB-1
1	6LB12087000 запросить цену →	COVER-R-BLIND-P
2	6LB42744000 запросить цену →	COVER-F-BLIND-PIP
3	6LB12086000 запросить цену →	BRKT-RB-COV-P
4	6LB12021000 запросить цену →	BRKT-B-COV-P
5	X0-02217000 запросить цену →	S/PAN/SWWP-M4X8-ZU3

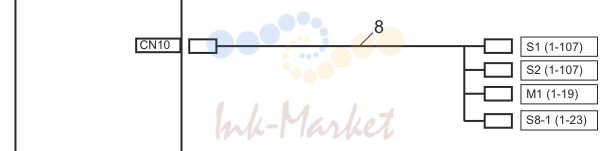

HARNESS

№	Артикул	Наименование
1	6LB42935000 запросить цену →	HRNS-IF-PNC-PTJIF
2	6LB12510000 запросить цену →	HRNS-PHP
3	6LB12511000 запросить цену →	HRNS-RSLFP
4	6LB12512000 запросить цену →	HRNS-RSSFP
5	6LB12597000 запросить цену →	HRNS-SK12S
6	6LB12465000 запросить цену →	HRNS-SK12L
7	6LB12449000 запросить цену →	HRNS-HRHP
8	6LB12450000 запросить цену →	HRNS-VR-CVTRL
9	6LB12451000 запросить цену →	HRNS-FMT-TRS
