Toshiba MJ 5014 Job Separator — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

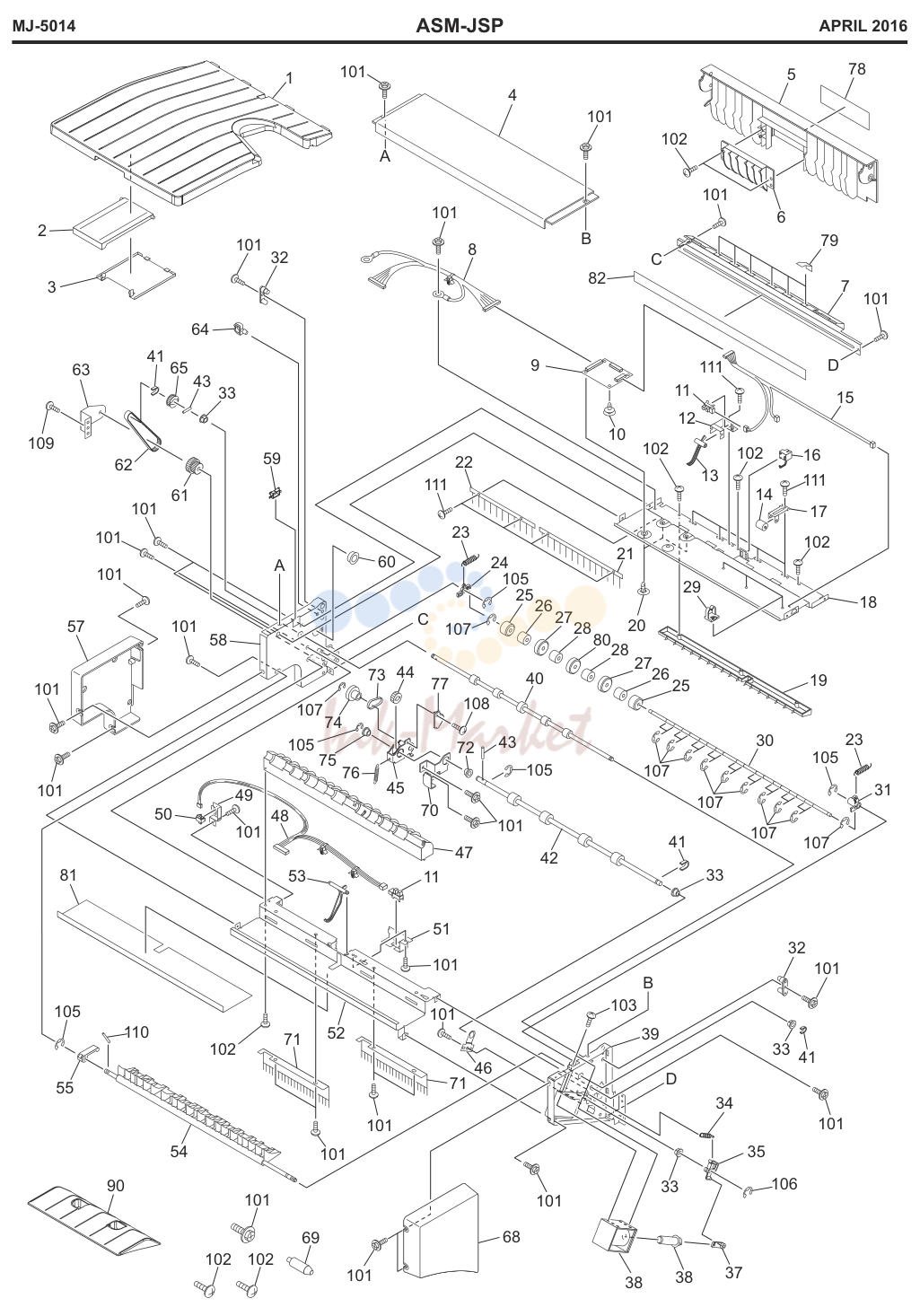

ASM-JSP

ASM-JSP

№АртикулНаименование
16LA75679300 запросить цену →TRAY-JSP-B
241317150000 запросить цену →TRAY-SUB-JSP
36LA75680300 запросить цену →HLD-STOP-SUB_B
46LA75686200 запросить цену →COV-TOP-JSP_B
56LA75685200 запросить цену →COV-RIGHT-OPEN_B
66LA75681200 запросить цену →GUIDE-COV-OPEN_B
76LA75693200 запросить цену →ASYS-GUIDE-ENT-JSP3
86LA71363000 запросить цену →HRNS-JSP-RELAY-578
96LA69885000 запросить цену →PWA-F-JSP-578
11C0-10813000 запросить цену →GP1A73ARJ00F
126LA75640000 запросить цену →BRKT-SENS-FUL-U
136LA75638000 запросить цену →ACT-FUL-U-N
146LE69865000 запросить цену →ROL-IDL-ADU
156LA71447000 запросить цену →HRNS-JSP-UP-578
166LE09239000 запросить цену →SNSR-FED-390
1741317030000 запросить цену →SPL015-ROL-EX-U
186LA75629000 запросить цену →STAY-UP-JSP
1941317045000 запросить цену →GUIDE-PAPER-U
20F0-00225000 запросить цену →KGLS-5RTV0
2141317036000 запросить цену →BRUSH-JSP-FRONT
2241317037000 запросить цену →BRUSH-JSP-REAR
236LA75687000 запросить цену →SPG-E-4R9XR4X12R2
2441317170000 запросить цену →ARM-IDLE-R-JSP
2541306148000 запросить цену →ROLLER-EXIT
2641317124000 запросить цену →ROL-IDLE-140
2741317072000 запросить цену →ROL-COL-185
2841317176000 запросить цену →ROL-IDLE-145
29F0-00242000 запросить цену →MN-2
3041317122000 запросить цену →SHAFT-ROL-IDLE
3141317148000 запросить цену →ARM-IDLE-F-JSP
3241317015000 запросить цену →HINGE-COV-JAM
3441317087000 запросить цену →SPE040-032-0127
3541317131000 запросить цену →LVR-SOL-JSP
3741317060000 запросить цену →ARM-SOL-JSP
386LA75688000 запросить цену →SOL-GATE-524
396LA75625000 запросить цену →ASYS-FRAME-FRONT-2
4041317121000 запросить цену →K-ROL-JSP-EX1
426LA75650000 запросить цену →ASYS-ROL-JSP-EX3
43X0-00979000 запросить цену →P/PRL/AH7-2X8-SS
456LA75645000 запросить цену →ASYS-BRKT-RMV-JSP
466LA75663000 запросить цену →BRKT-BUSH-F
476LK70304000 запросить цену →ASYS-GUIDE-PAPER-L
486LA71361000 запросить цену →HRNS-JSP-COV-578
496LA75630000 запросить цену →BRKT-SW-JAM-COV
516LA75660000 запросить цену →BRKT-SENS-FUL-L
526LA75659000 запросить цену →STAY-LOW-JSP
5341317042000 запросить цену →ACT-FUL-L
546LA75657000 запросить цену →FLP-C-ROL-JSP
5541317127000 запросить цену →LINK-GATE-JSP
576LA75677200 запросить цену →COV-REAR-JSP_B
586LA75622000 запросить цену →ASYS-FRAME-REAR
59F0-01248000 запросить цену →ESC-0912
60F0-00862000 запросить цену →TB-1116
6141317014000 запросить цену →GR/PLY-JSP
6241317054000 запросить цену →BLT/T-240-2GT-5
636LA75644000 запросить цену →BRKT-GEAR-REAR
64F0-00043000 запросить цену →UAMS-05SN-W
6541317051000 запросить цену →PLY/T-2GT020-6F
686LA75676200 запросить цену →COV-FRONT-JSP_B
6941317074000 запросить цену →PIN-POSITION-JS
706LA75703000 запросить цену →BRKT-BUSH-R-N
7141317179000 запросить цену →BRUSH-JSP-LOW
726LA75653000 запросить цену →BUSH-R-ROL-JSP
736LA75642000 запросить цену →BLT-T-066-2GT-3
746LA75641000 запросить цену →GEAR-10S20-P2GT15-6
7544201994000 запросить цену →BUSH-6-3.7-GCB
766LK54753000 запросить цену →SPG-E-200
776LA75648000 запросить цену →CLR-ROLLER-JSP
786LK54746000 запросить цену →LBL-INST-JSP-L-5014
796LA75689000 запросить цену →MYLAR-GUIDE-ENT-JSP
8041317173000 запросить цену →ROL-COL-205
816LA75692000 запросить цену →MYLAR-STAY-LOW-JSP
826LA75694000 запросить цену →MYLAR-GUARD-ENT-JSP
906LH52438600 запросить цену →TRAY-OCT-41X
101X0-02593000 запросить цену →S/TPD3/FHEXM-3X8-ZU3
102X0-02247000 запросить цену →S/TPP/FHEXM-3X8-NI
103X0-02551000 запросить цену →S/PAN/SWWP-M3X6-ZU3
104X0-01444000 запросить цену →S/TPS/BID-3X8-NC
105X0-00966000 запросить цену →RR/E-5-SS
106X0-00965000 запросить цену →RR/E-4-SS
107X0-00964000 запросить цену →RR/E-3-SS
108X0-02069000 запросить цену →S/TPS/BID-3X6-ZU3
1096LA08935000 запросить цену →SCR-M3X6BISR-NI
111X0-02056000 запросить цену →S/TPS/PAN-3X6-ZU3
