Toshiba MJ 1021 Finisher MJ 6003 Hole Punch Unit — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание
- Узел 1
- MJ-1017/1018
- Узел 3
- SEE P19
- Узел 5
- MJ-1017/1018
- MJ-1017/1018
- MJ-1017/1018
- SEE P9
- Узел 10
- MJ-1017/1018
- Узел 12
- Узел 13
- SEE P17
- Узел 15
- Узел 16
- MJ-1017/1018

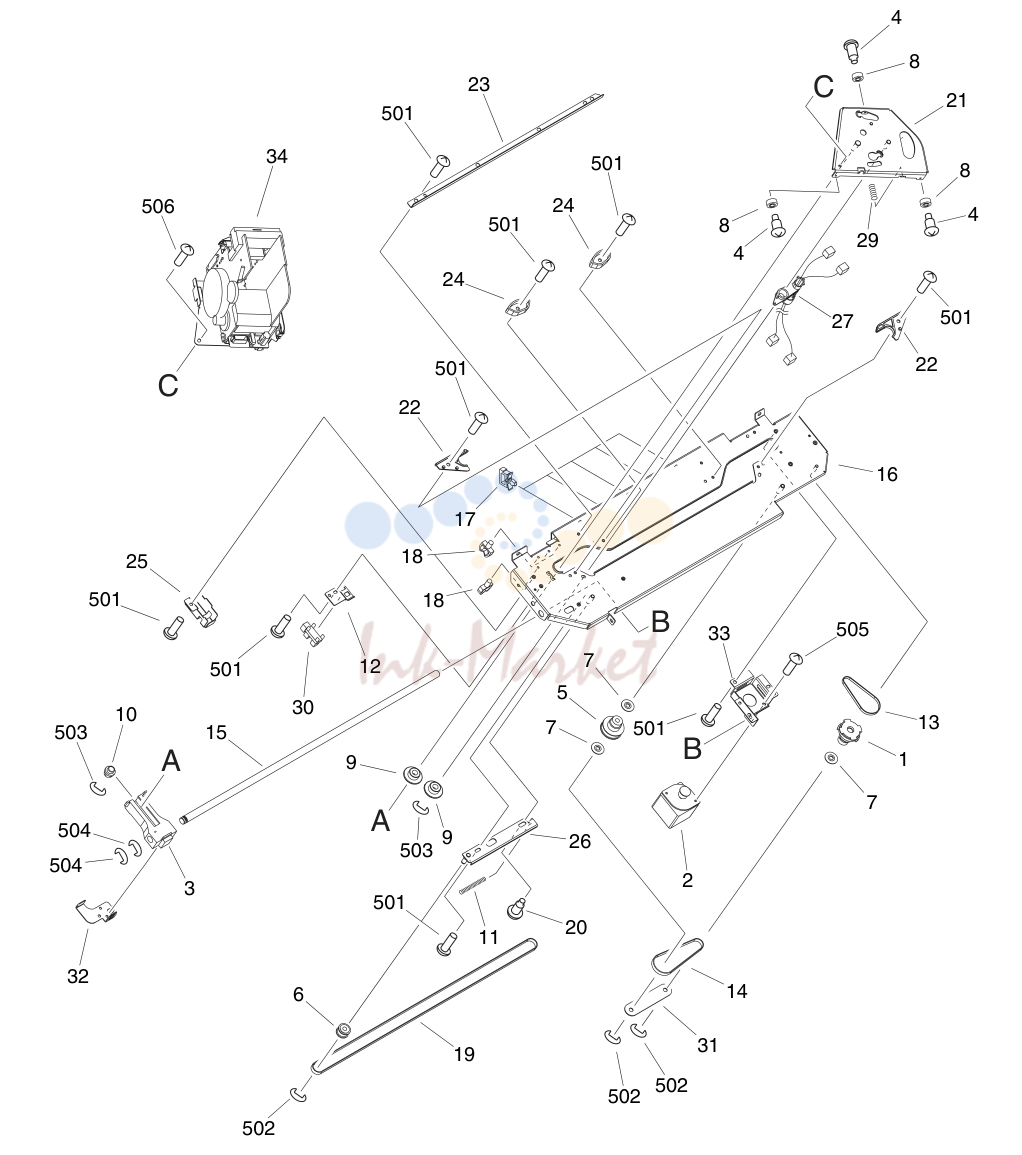

- Узел 18

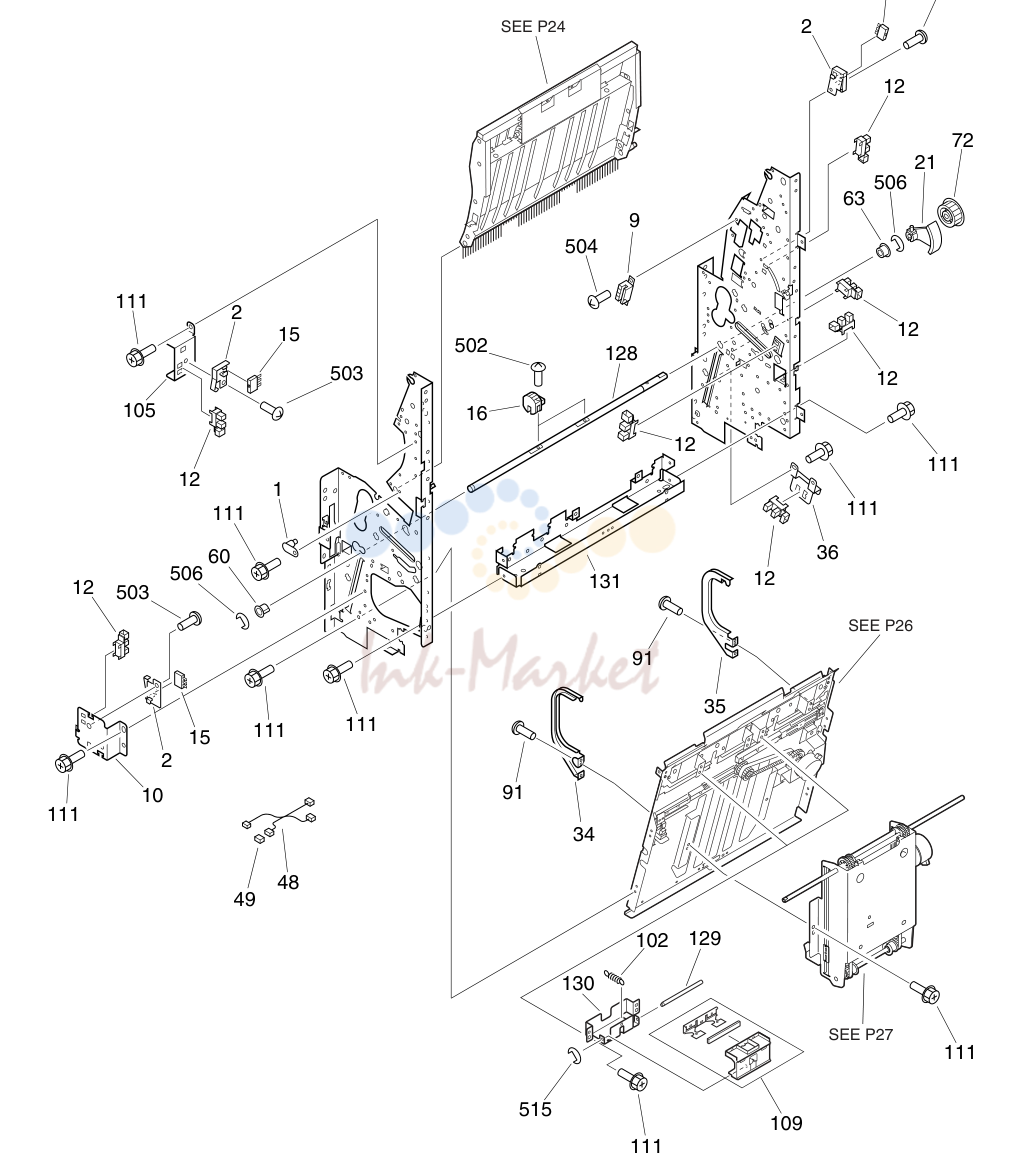

- Узел 19
- Узел 20

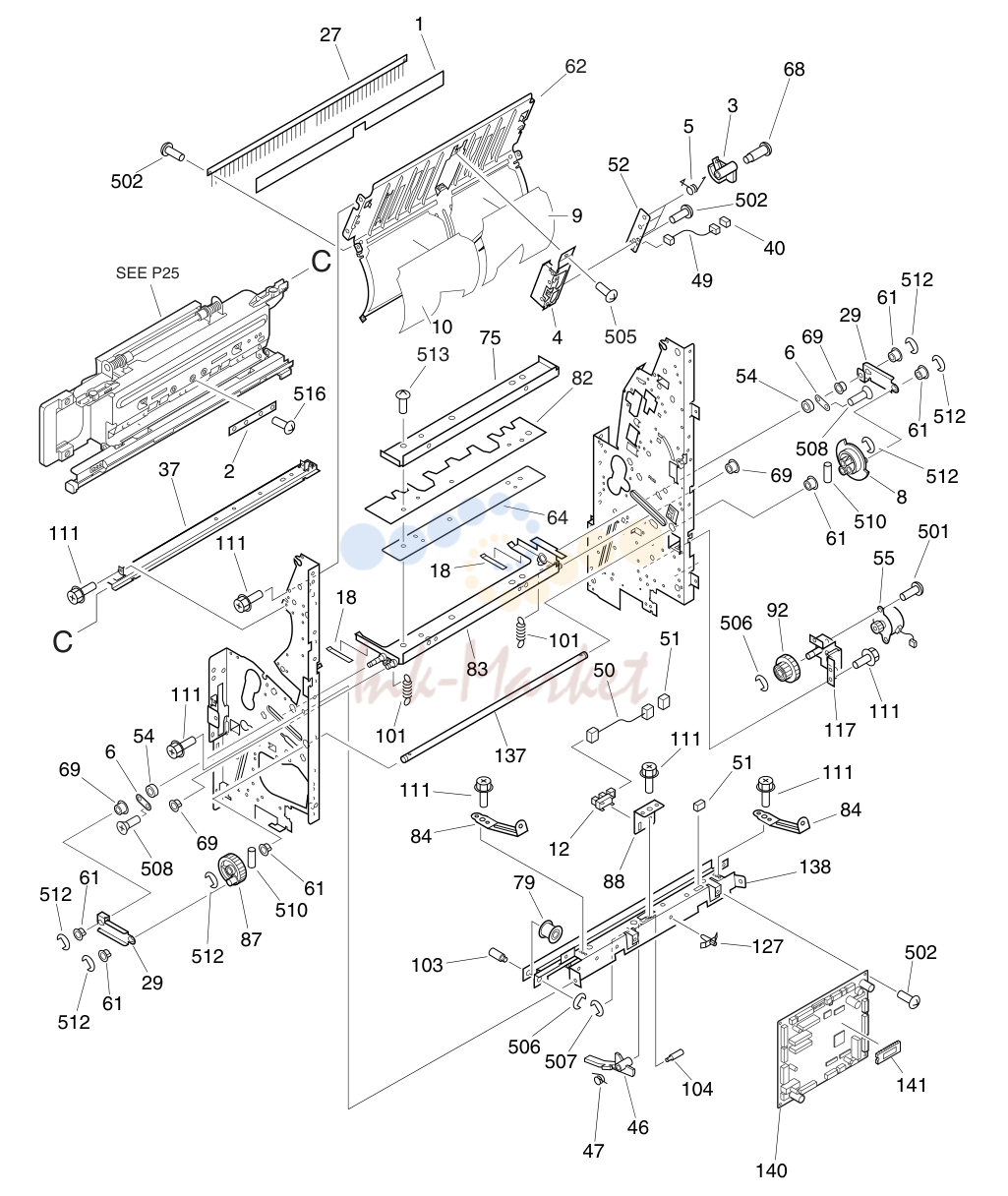

- Узел 21
- MJ-1017/1018
- MJ-1017/1018
- MJ-1017/1018
- MJ-1017/1018
- MJ-1017/1018
- MJ-1017/1018
- Узел 28

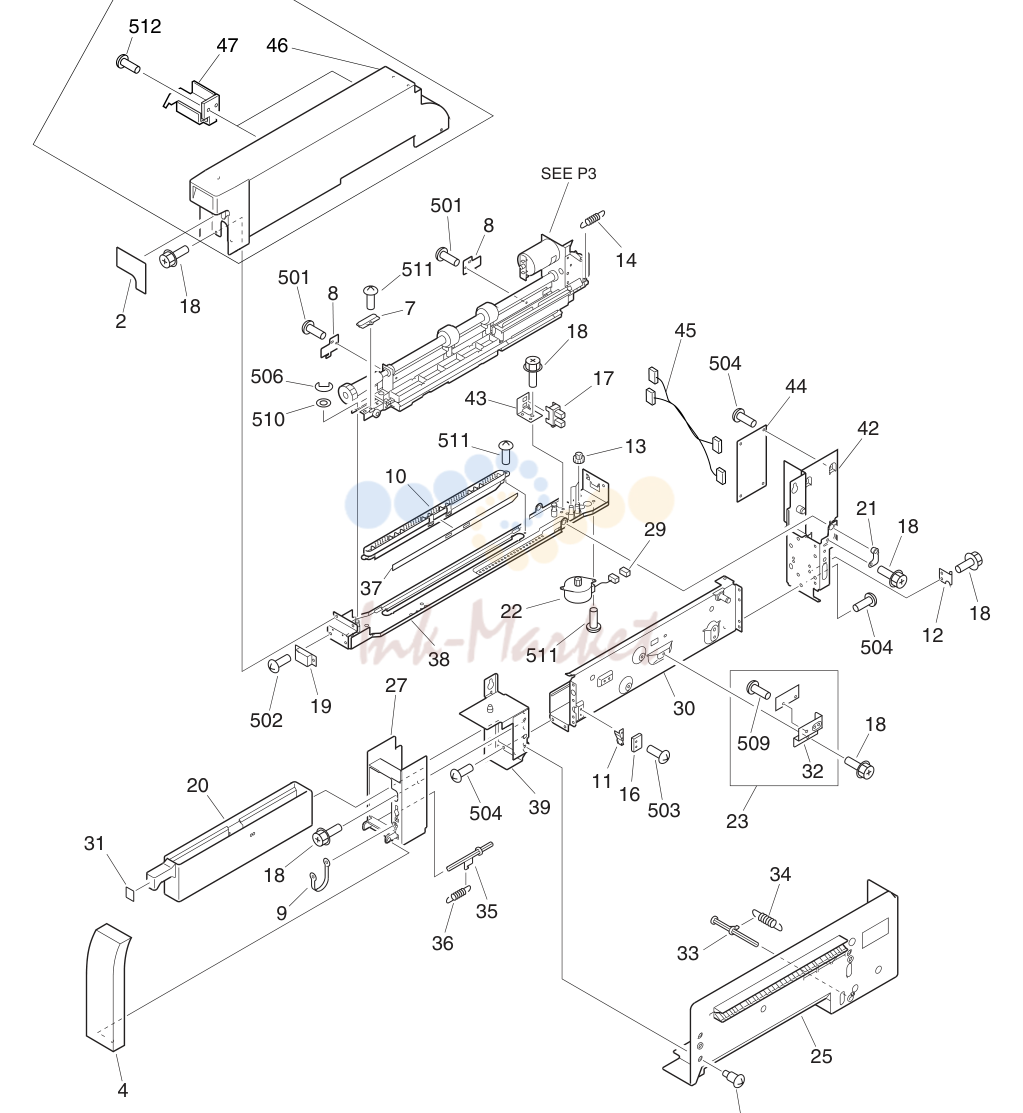

- Узел 29

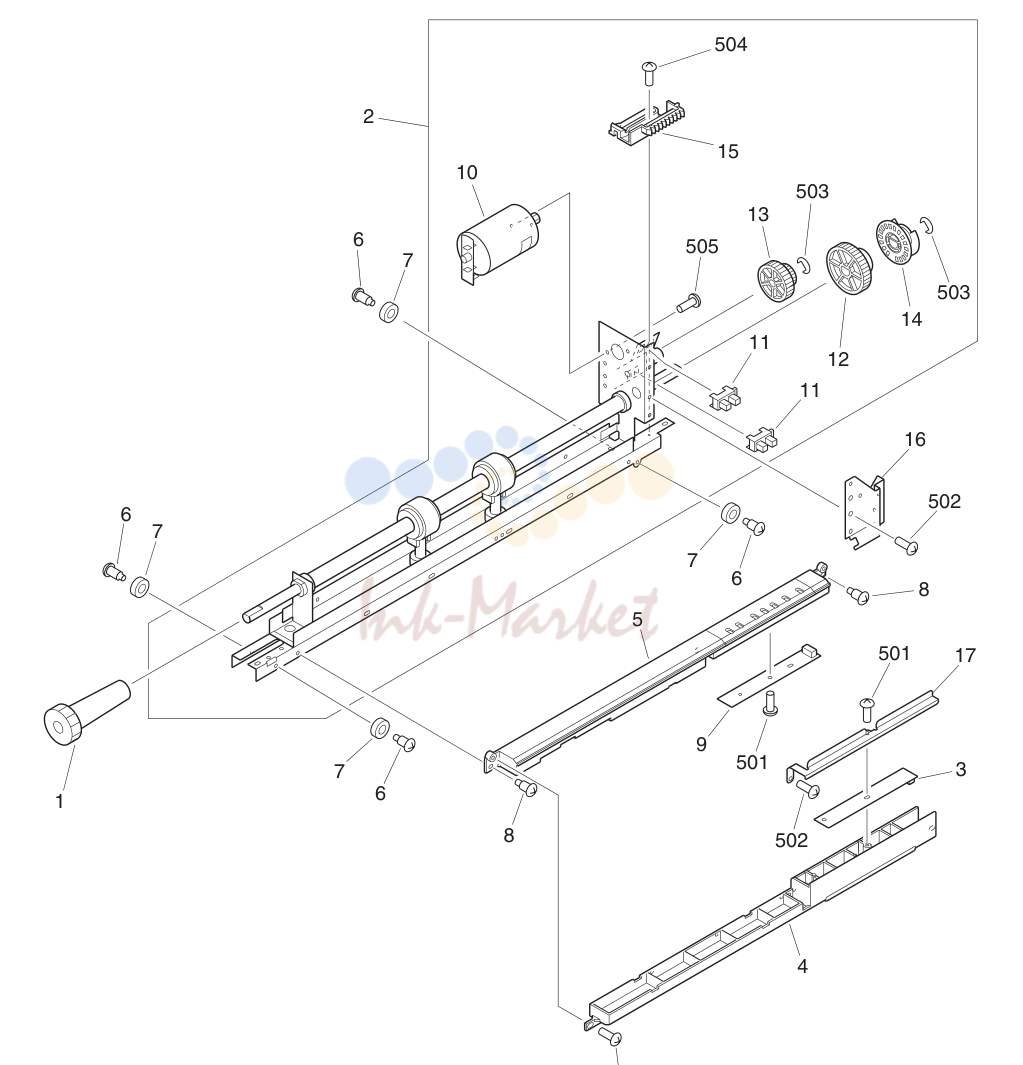

- Узел 30

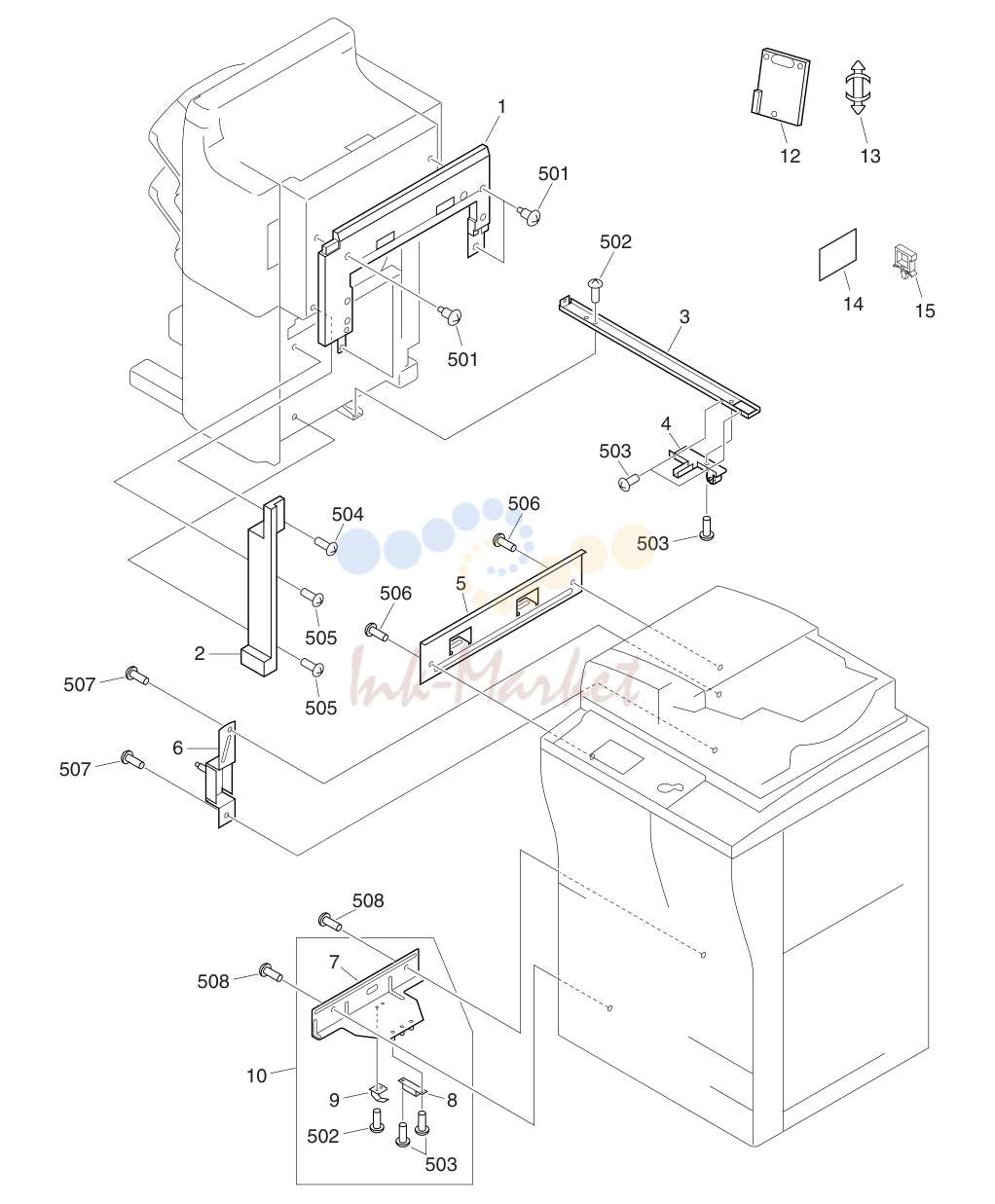

Узел 1
| № | Артикул | Наименование |
|---|---|---|
| 2 | 6LA54502000 запросить цену → | COV-LATCH (cid:529)(cid:529)/PP |
| 5 | 6LA54503000 запросить цену → | PLATE-LATCH (cid:529)(cid:529)/PP |
| 6 | 6LA54504000 запросить цену → | BKT-PIN-552 (cid:529)(cid:529)/P |
| 7 | 44209650000 запросить цену → | ASM-PLATE-5(cid:529)6 (cid:529)(cid:529)/P |
| 6LA54747000 запросить цену → | ASM-STOP-552 (cid:529)(cid:529)/C | |
| 508 | 6LA54600000 запросить цену → | SCREW 2(cid:529)0/P |

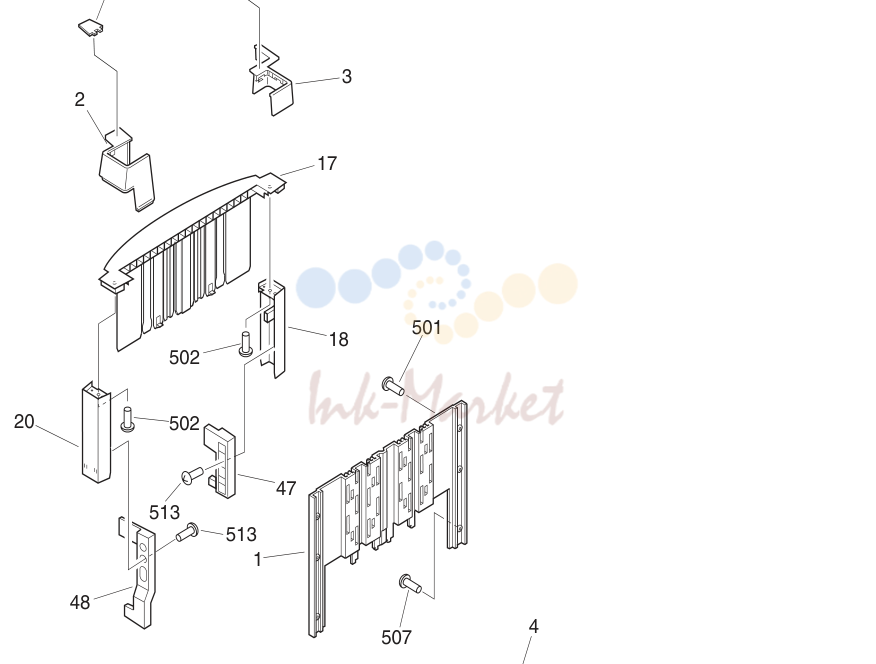

MJ-1017/1018
| № | Артикул | Наименование |
|---|---|---|
| 44209603000 запросить цену → | GUIDE-PLATE-5(cid:529)6 (cid:529)(cid:529)/P | |
| 2 | 6LA54505000 запросить цену → | CAP-552-F (cid:529)(cid:529)/P |
| 3 | 6LA54506000 запросить цену → | CAP-552-R (cid:529)(cid:529)/P |
| 4 | 6LA54507000 запросить цену → | ASY-GUIDE-L (cid:529)(cid:529)/PP |
| 6LA54508000 запросить цену → | GUIDE-HURDLE (cid:529)(cid:529)/PP | |
| 44209665000 запросить цену → | WIRE-HARNESS (cid:529)(cid:529)/P | |
| 44209666000 запросить цену → | PHOTOINTERRUPTE (cid:529)(cid:529)/C | |
| 6LA54650000 запросить цену → | GUIDE-SLIDE (cid:529)(cid:529)/PP | |
| 44209605000 запросить цену → | COV-SLIDE-R (cid:529)(cid:529)/P | |
| 20 | 44209604000 запросить цену → | COV-SLIDE-F (cid:529)(cid:529)/P |
| 45 | 6LA54509000 запросить цену → | CAP-END-R (cid:529)(cid:529)/P |
| 48 | 6LA54652000 запросить цену → | GUIDE-SLIDER-F (cid:529)(cid:529)/P |

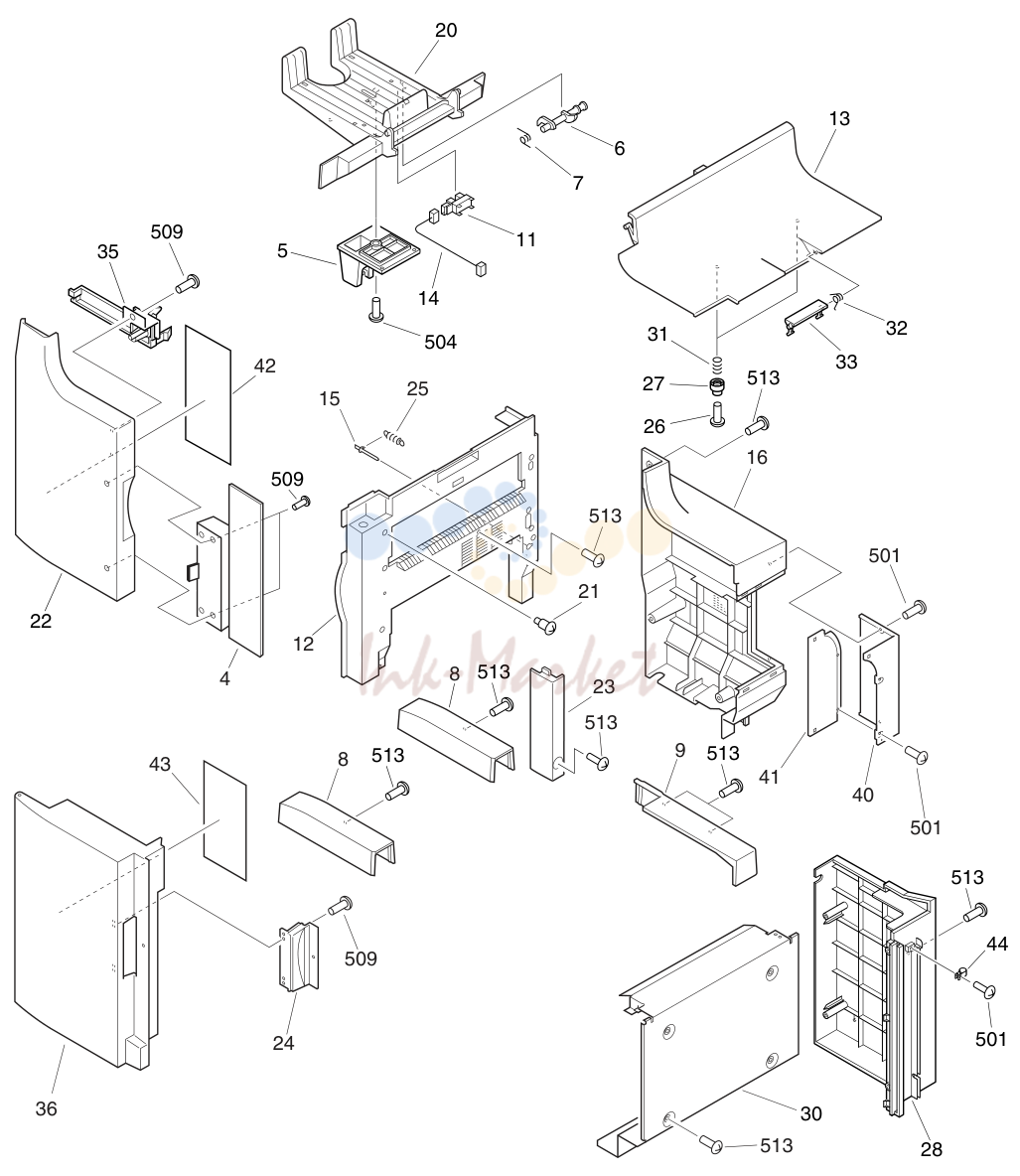

Узел 3
| № | Артикул | Наименование |
|---|---|---|
| 8 | 44209634000 запросить цену → | COV-BOTTOM-A 2(cid:529)/P |
| 9 | 44209635000 запросить цену → | COV-BOTTOM-B (cid:529)(cid:529)/PP |
| 44209663000 запросить цену → | WIRE-HARNESS (cid:529)(cid:529)/P | |
| 44209653000 запросить цену → | SCREW-M4 4(cid:529)0/P | |
| 24 | 44209600000 запросить цену → | COV-LATCH-B (cid:529)(cid:529)/P |
| 26 | 44209660000 запросить цену → | SCREW 2(cid:529)0/P |
| 28 | 6LA58282000 запросить цену → | COVER-REAR (cid:529)(cid:529)/PP |
| 44209662000 запросить цену → | SPC | |
| 33 | 44209630000 запросить цену → | LATCH (cid:529)(cid:529)/P |
| 35 | 44209606000 запросить цену → | PLATE (cid:529)(cid:529)/P |
| 36 | 44209673000 запросить цену → | COV-F-L (cid:529)(cid:529)/PP |
| 40 | 44209596000 запросить цену → | COV-CONNECT-(cid:529) (cid:529)(cid:529)/PP |
| 44209597000 запросить цену → | COV-CONNECT-2 (cid:529)(cid:529)/P | |
| 43 | 44209674000 запросить цену → | LABEL-STAPLER (cid:529)(cid:529)/KP |
| 44 | 6LA58289000 запросить цену → | CLIP (cid:529)5/P |

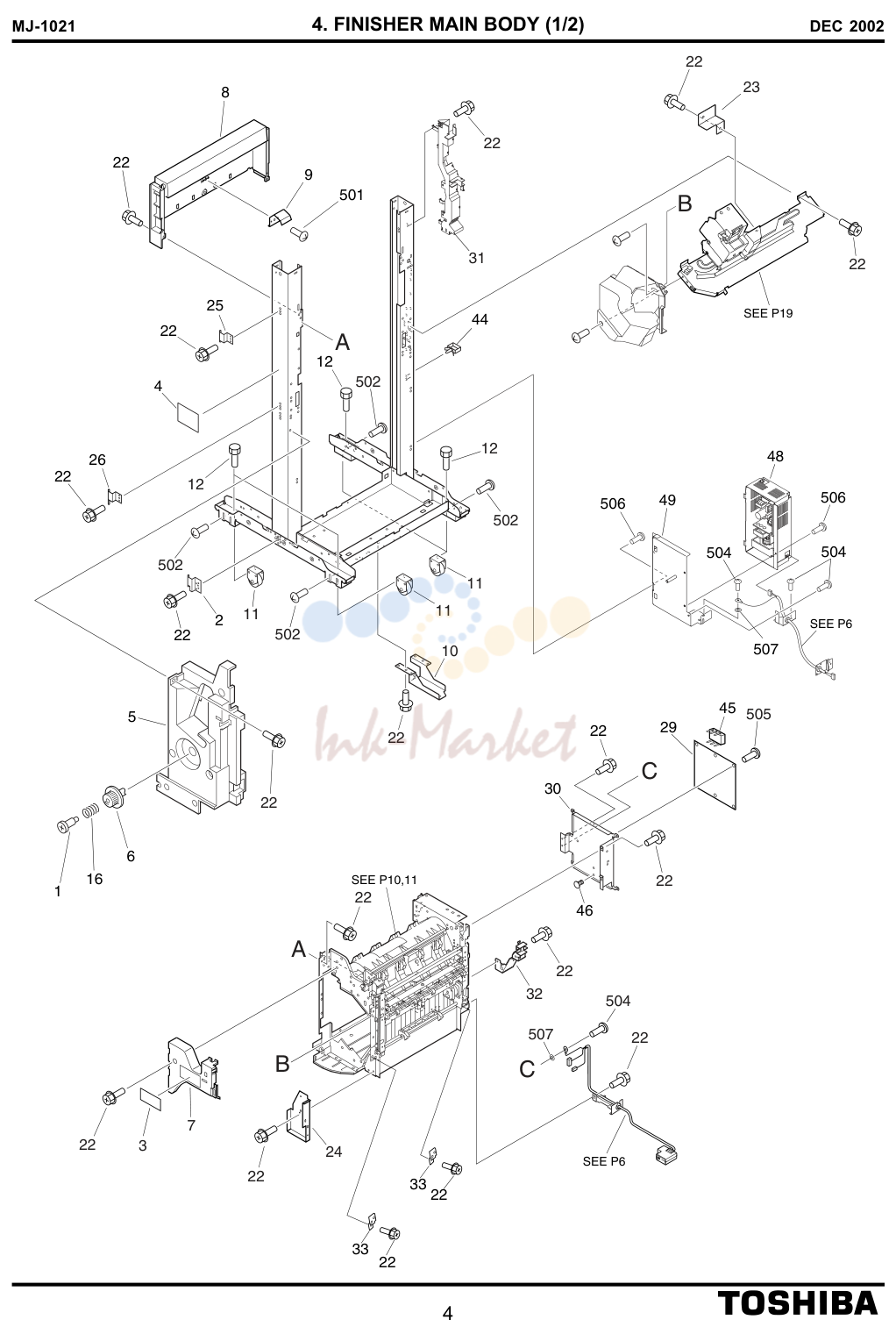

SEE P19
| № | Артикул | Наименование |
|---|---|---|
| 2 | 44209684000 запросить цену → | PLATE-HINGE-L (cid:529)(cid:529)/P |
| 4 | 6LA54799000 запросить цену → | LBL-4B(cid:529)(cid:529)053 (cid:529)(cid:529)/P |
| 7 | 44209679000 запросить цену → | COV-INNER (cid:529)(cid:529)/PP |
| 8 | 44209626000 запросить цену → | BASE-SLIDE (cid:529)(cid:529)/PP |
| 23 | 6LA58283000 запросить цену → | BRKT-STAPLE (cid:529)(cid:529)/P |
| 25 | 44209682000 запросить цену → | PLATE-HINGE-U (cid:529)(cid:529)/P |
| 26 | 44209683000 запросить цену → | PLATE-HINGE-M (cid:529)(cid:529)/P |
| 32 | 6LA54520000 запросить цену → | GUID-CABLE-B (cid:529)(cid:529)/PP |
| 33 | 6LA54649000 запросить цену → | PLATE-FINISHER 2(cid:529)/P |
| 43 | 6LA54527000 запросить цену → | COV-BUN (cid:529)(cid:529)/PP |
| 44 | 6LA54620000 запросить цену → | CLIP (cid:529)5/P |
| 44209690000 запросить цену → | SCREW-M4*6 (cid:529)(cid:529)0/P | |
| 506 | X0-00449000 запросить цену → | S/BID-M4X6-NI 4(cid:529)0/P |

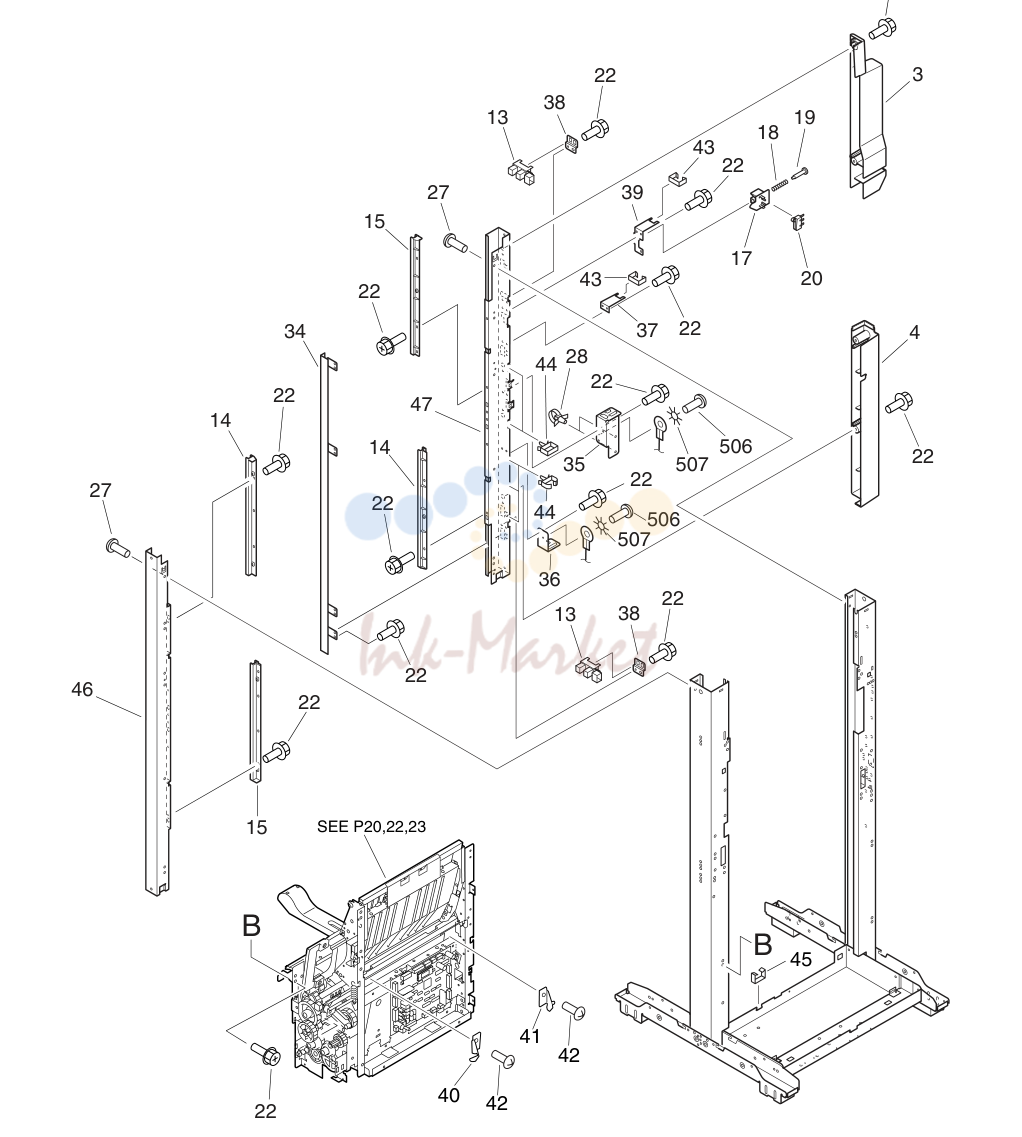

Узел 5
| № | Артикул | Наименование |
|---|---|---|
| 3 | 6LA54579000 запросить цену → | COV-FR-U (cid:529)(cid:529)/PP |
| 4 | 6LA54580000 запросить цену → | COV-FR-L (cid:529)(cid:529)/PP |
| 44209666000 запросить цену → | PHOTOINTERRUPTE 2(cid:529)/C | |
| 6LA54582000 запросить цену → | RACK-(cid:529) 2(cid:529)/P | |
| 6LA54583000 запросить цену → | RACK-2 2(cid:529)/P | |
| 6LA54584000 запросить цену → | BRACKET (cid:529)(cid:529)/P | |
| 6LA54585000 запросить цену → | SPC (cid:529)5/P | |
| 6LA54586000 запросить цену → | SCREW (cid:529)(cid:529)0/P | |
| 27 | 6LA54587000 запросить цену → | SCREW (cid:529)0(cid:529)0/P |
| 35 | 6LA54522000 запросить цену → | BRKT-PANEL-U (cid:529)(cid:529)/P |
| 36 | 6LA54523000 запросить цену → | BRKT-PANEL-D (cid:529)(cid:529)/P |
| 37 | 6LA54524000 запросить цену → | BRKT-BRID (cid:529)(cid:529)/P |
| 38 | 6LA54525000 запросить цену → | HLDR-SENSOR 2(cid:529)/P |
| 39 | 6LA54526000 запросить цену → | BRKT-SLIDE (cid:529)(cid:529)/P |
| 40 | 44209687000 запросить цену → | PLATE-RELEASE-F (cid:529)(cid:529)/P |
| 44209688000 запросить цену → | PLATE-RELEASE-R (cid:529)(cid:529)/P | |
| 42 | 44209689000 запросить цену → | SCREW-RS-M4*(cid:529)2 2(cid:529)0/P |
| 46 | 6LA54806000 запросить цену → | FRAME-RACK-F (cid:529)(cid:529)/P |
| 47 | 6LA54807000 запросить цену → | FRAME-RACK-R (cid:529)(cid:529)/P |
| 506 | 6LA54564000 запросить цену → | SCREW 2(cid:529)0/P |
| 2 | 6LA58284000 запросить цену → | ASM-CABLE-56(cid:529)-2 (cid:529)(cid:529)/P |

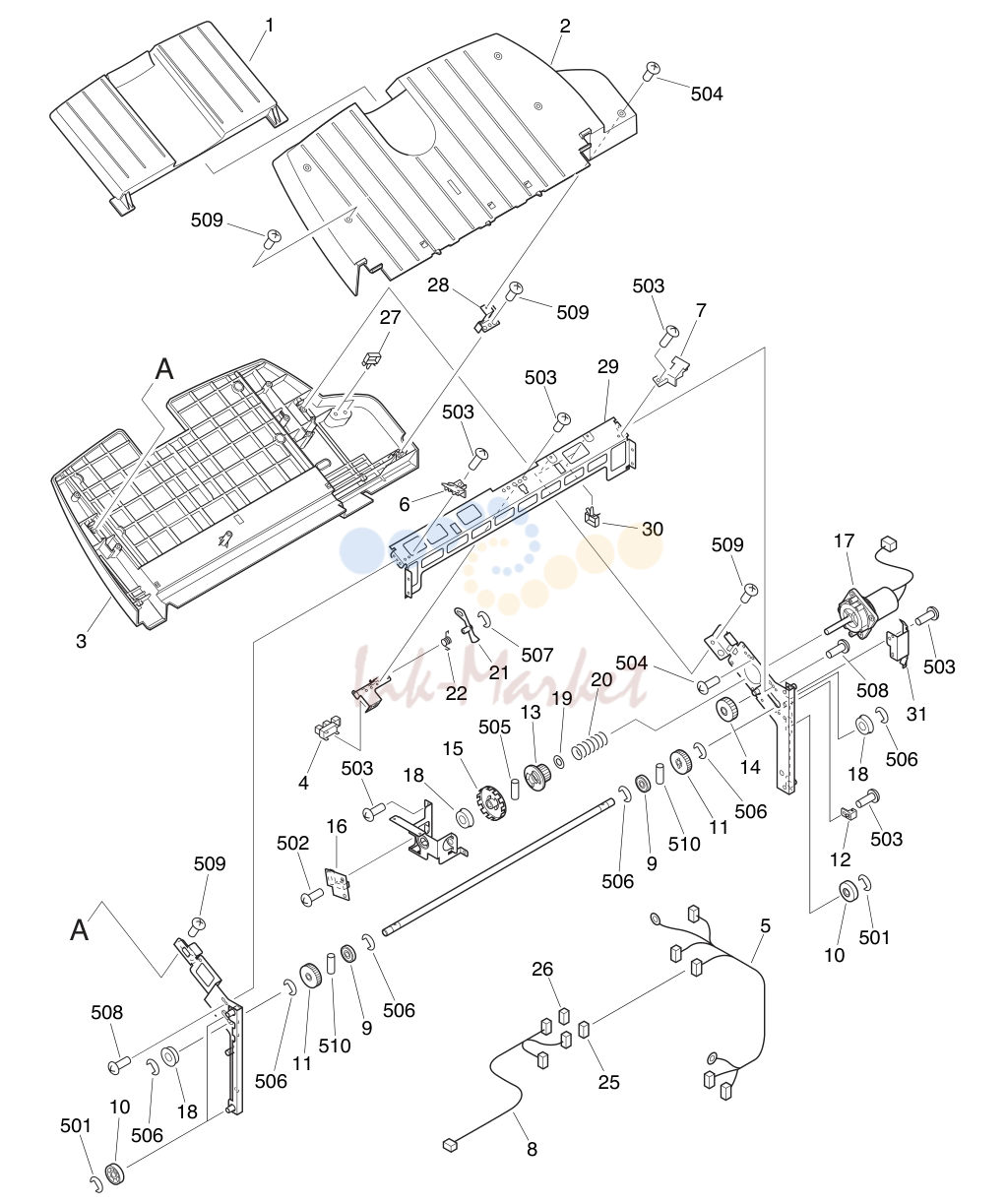

MJ-1017/1018
| № | Артикул | Наименование |
|---|---|---|
| 0 | 6LA54588000 запросить цену → | ASY-TRAY (cid:529)(cid:529)/PP UPPER TRAY |
| 6LA54566000 запросить цену → | TRAY-SUB (cid:529)(cid:529)/PP | |
| 2 | 6LA54567000 запросить цену → | TRAY-U (cid:529)(cid:529)/PP |
| 3 | 6LA54568000 запросить цену → | TRAY-L (cid:529)(cid:529)/PP |
| 4 | 6LA54589000 запросить цену → | LEVER-TRAY (cid:529)(cid:529)/P |
| 5 | 6LA54590000 запросить цену → | WIRE-HARNESS (cid:529)(cid:529)/P |
| 7 | 6LA54592000 запросить цену → | COLLAR (cid:529)5/P |
| 8 | 6LA54572000 запросить цену → | WIRE-HARNESS (cid:529)(cid:529)/P |
| 9 | 6LA54593000 запросить цену → | WIRE-HARNESS (cid:529)(cid:529)/P |
| 6LA54574000 запросить цену → | COLLAR | |
| 6LA54575000 запросить цену → | GEAR-26T 2(cid:529)/P | |
| 6LA54576000 запросить цену → | SLIDER (cid:529)(cid:529)/P | |
| 6LA54577000 запросить цену → | GEAR-(cid:529)8T (cid:529)(cid:529)/P | |
| 6LA54578000 запросить цену → | GEAR-25T (cid:529)(cid:529)/P | |
| 6LA54559000 запросить цену → | LEVER (cid:529)(cid:529)/P | |
| 22 | 6LA54560000 запросить цену → | SPRING (cid:529)5/P |
| 24 | 44209666000 запросить цену → | PHOTOINTERRUPTE (cid:529)(cid:529)/C |
| 25 | 6LA54562000 запросить цену → | GEAR 2(cid:529)/P |
| 34 | 6LA54620000 запросить цену → | CLIP (cid:529)5/P |
| 36 | 6LA54622000 запросить цену → | BRKT-TRAY (cid:529)(cid:529)/P |
| 37 | 6LA54623000 запросить цену → | BRKT-SENSOR-U (cid:529)(cid:529)/P |
| 507 | 6LA54563000 запросить цену → | ERR-XD2(cid:529)(cid:529)00320 (cid:529)5/P |
| 508 | 6LA54564000 запросить цену → | SCREW 6(cid:529)0/P |
MJ-1017/1018
| № | Артикул | Наименование |
|---|---|---|
| 0 | 6LA54565000 запросить цену → | ASY-TRAY (cid:529)(cid:529)/PP LOWER TRAY |
| 6LA54566000 запросить цену → | TRAY-SUB (cid:529)(cid:529)/PP | |
| 2 | 6LA54567000 запросить цену → | TRAY-U (cid:529)(cid:529)/PP |
| 3 | 6LA54568000 запросить цену → | TRAY-L (cid:529)(cid:529)/PP |
| 4 | 44209666000 запросить цену → | PHOTOINTERRUPTE (cid:529)(cid:529)/C |
| 5 | 6LA54569000 запросить цену → | WIRE-HARNESS (cid:529)(cid:529)/P |
| 6 | 6LA54570000 запросить цену → | COLLAR (cid:529)5/P |
| 8 | 6LA54572000 запросить цену → | WIRE-HARNESS (cid:529)(cid:529)/P |
| 9 | 6LA54562000 запросить цену → | GEAR 2(cid:529)/P |
| 6LA54574000 запросить цену → | COLLAR | |
| 6LA54575000 запросить цену → | GEAR-26T 2(cid:529)/P | |
| 6LA54576000 запросить цену → | SLIDER (cid:529)(cid:529)/P | |
| 6LA54577000 запросить цену → | GEAR-(cid:529)8T (cid:529)(cid:529)/P | |
| 6LA54578000 запросить цену → | GEAR-25T (cid:529)(cid:529)/P | |
| 6LA54559000 запросить цену → | LEVER (cid:529)(cid:529)/P | |
| 22 | 6LA54560000 запросить цену → | SPRING (cid:529)5/P |
| 27 | 6LA54620000 запросить цену → | CLIP (cid:529)5/P |
| 29 | 6LA54622000 запросить цену → | BRKT-TRAY (cid:529)(cid:529)/P |
| 6LA54624000 запросить цену → | BRKT-SENSOR-D (cid:529)(cid:529)/P | |
| 507 | 6LA54563000 запросить цену → | ERR-XD2(cid:529)(cid:529)00320 (cid:529)5/P |
| 508 | 6LA54564000 запросить цену → | SCREW 6(cid:529)0/P |

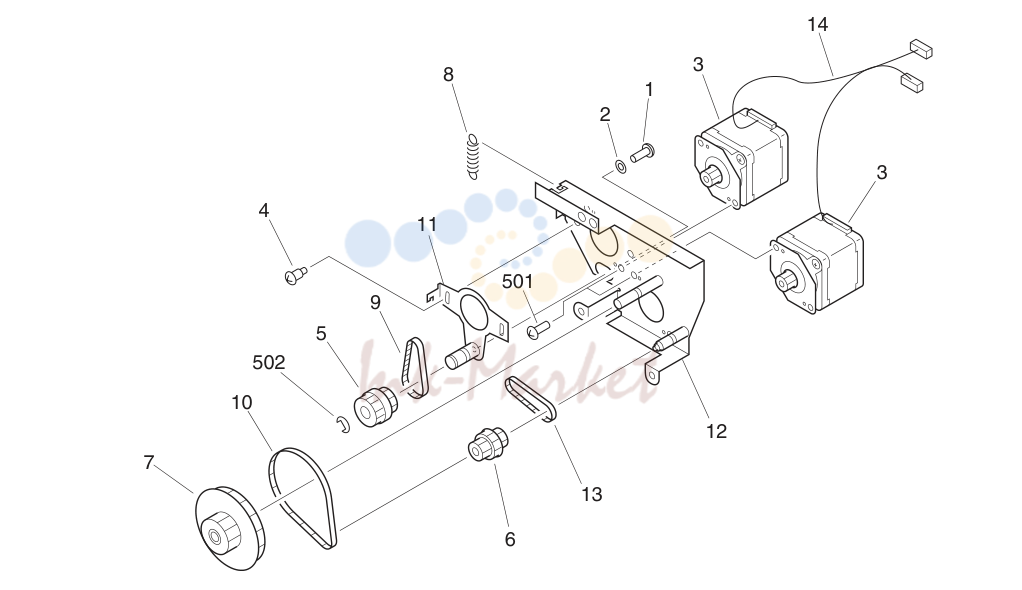

MJ-1017/1018
| № | Артикул | Наименование |
|---|---|---|
| 0 | 6LA54594000 запросить цену → | ASM-DRIVE-FEED (cid:529)(cid:529)/C |
| 3 | 6LA54528000 запросить цену → | MOTOR 2(cid:529)/C |
| 5 | 6LA54529000 запросить цену → | GEAR (cid:529)(cid:529)/P |
| 6 | 6LA54530000 запросить цену → | GEAR-3 (cid:529)(cid:529)/P |
| 44209720000 запросить цену → | BELT (cid:529)(cid:529)/P | |
| 44209999000 запросить цену → | K-BRKT-DRIVE (cid:529)(cid:529)/P | |
| 6LA54532000 запросить цену → | BELT (cid:529)(cid:529)/P | |
| 6LA54533000 запросить цену → | WIRE-HARNESS (cid:529)(cid:529)/P |

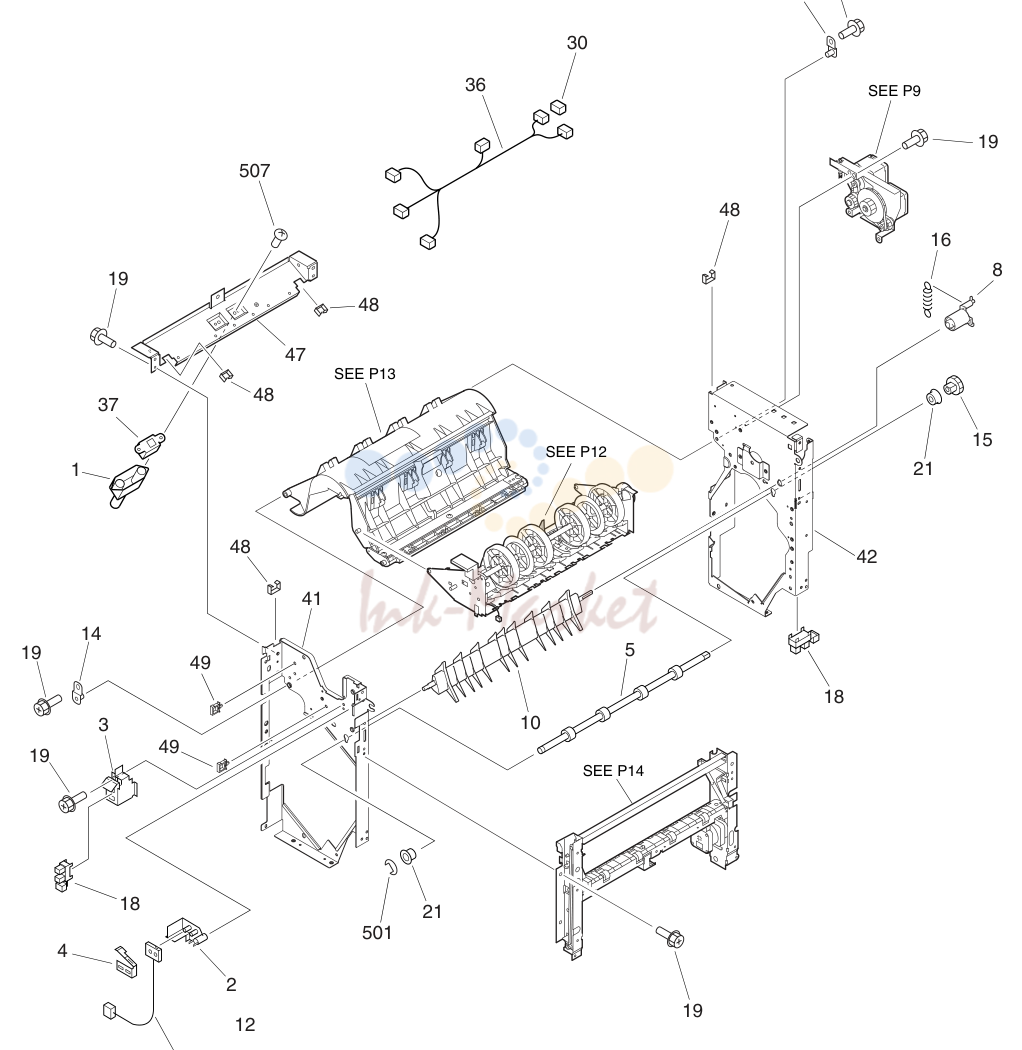

SEE P9
| № | Артикул | Наименование |
|---|---|---|
| 44209724000 запросить цену → | DUCT-SENSOR (cid:529)(cid:529)/P | |
| 8 | 44209726000 запросить цену → | SPCR-DEFLECTOR (cid:529)(cid:529)/P |
| 44209728000 запросить цену → | FLAPPER (cid:529)(cid:529)/P | |
| 44209730000 запросить цену → | WIRE-HARNESS (cid:529)(cid:529)/P | |
| 44209732000 запросить цену → | PLATE-PIN 2(cid:529)/P | |
| 44209666000 запросить цену → | PHOTOINTERRUPTE 2(cid:529)/C | |
| 44209735000 запросить цену → | BEARING 2(cid:529)/P | |
| 36 | 44209746000 запросить цену → | WIRE-HARNESS (cid:529)(cid:529)/P |

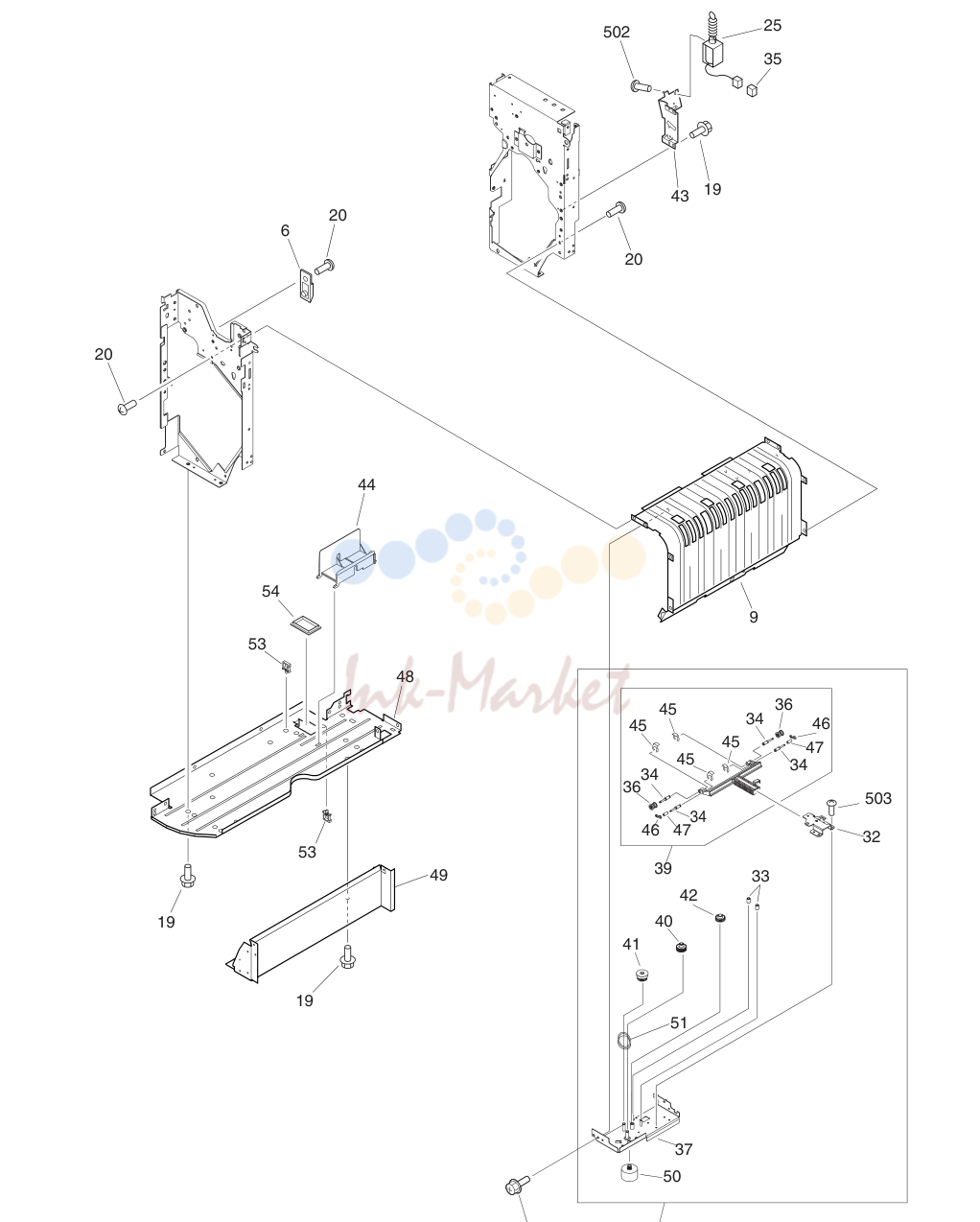

Узел 10
| № | Артикул | Наименование |
|---|---|---|
| 20 | 44209734000 запросить цену → | SCREW-M4*4.5 8(cid:529)0/P |
| 25 | 44209737000 запросить цену → | SOLENOID (cid:529)(cid:529)/C |
| 43 | 6LA54534000 запросить цену → | BKT-SOL (cid:529)(cid:529)/P |
MJ-1017/1018
| № | Артикул | Наименование |
|---|---|---|
| 44209756000 запросить цену → | FLAPPER (cid:529)(cid:529)/KP | |
| 2 | 44209757000 запросить цену → | ROLLER 4(cid:529)/P |
| 3 | 44209758000 запросить цену → | SHAFT-ROLLER 4(cid:529)/P |
| 8 | 44209760000 запросить цену → | SOLENOID (cid:529)(cid:529)/C |
| 44209762000 запросить цену → | GUIDE-PAPER (cid:529)(cid:529)/P | |
| 27 | 44209763000 запросить цену → | FLAPPER (cid:529)(cid:529)/P |
| 28 | 44209764000 запросить цену → | CUSHION (cid:529)5/P |

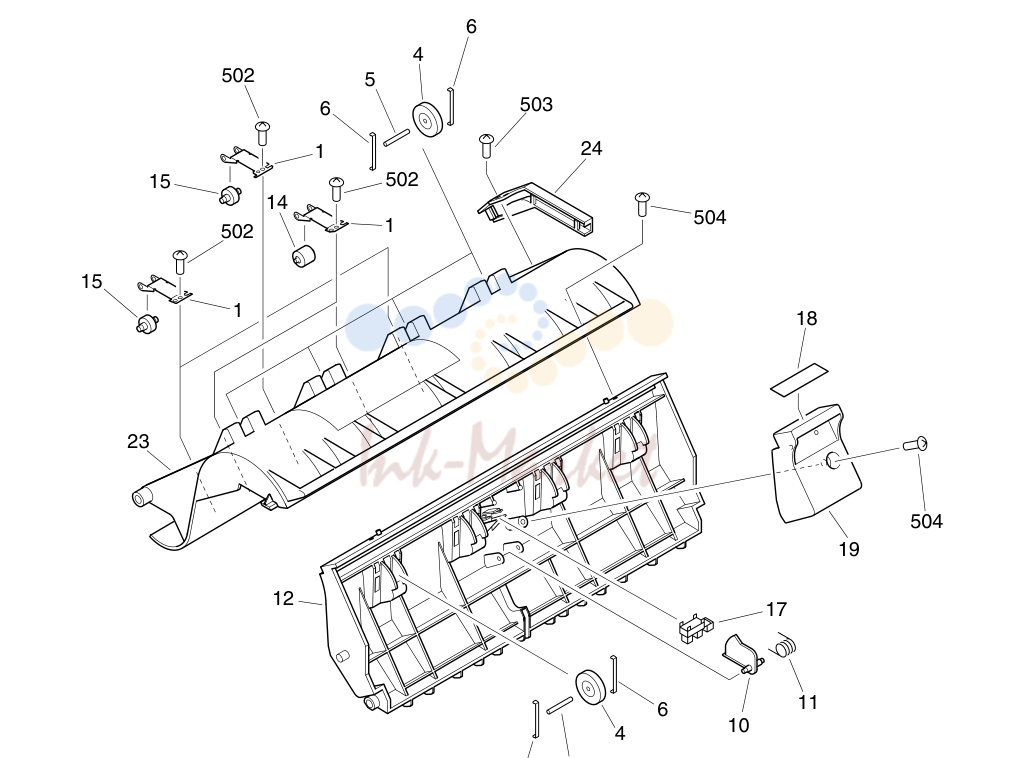

Узел 12
| № | Артикул | Наименование |
|---|---|---|
| 4 | 44209767000 запросить цену → | ROLLER 8(cid:529)/P |
| 5 | 44209758000 запросить цену → | SHAFT-ROLLER 8(cid:529)/P |
| 6 | 44209769000 запросить цену → | SPL (cid:529)6(cid:529)/P |
| 44209773000 запросить цену → | FLAG-SENSOR (cid:529)(cid:529)/P | |
| 44209774000 запросить цену → | SPRING (cid:529)5/P | |
| 44209775000 запросить цену → | GUIDE-U (cid:529)(cid:529)/P | |
| 44209666000 запросить цену → | PHOTOINTERRUPTE (cid:529)(cid:529)/C | |
| 24 | 44209782000 запросить цену → | COV-WH (cid:529)(cid:529)/P |

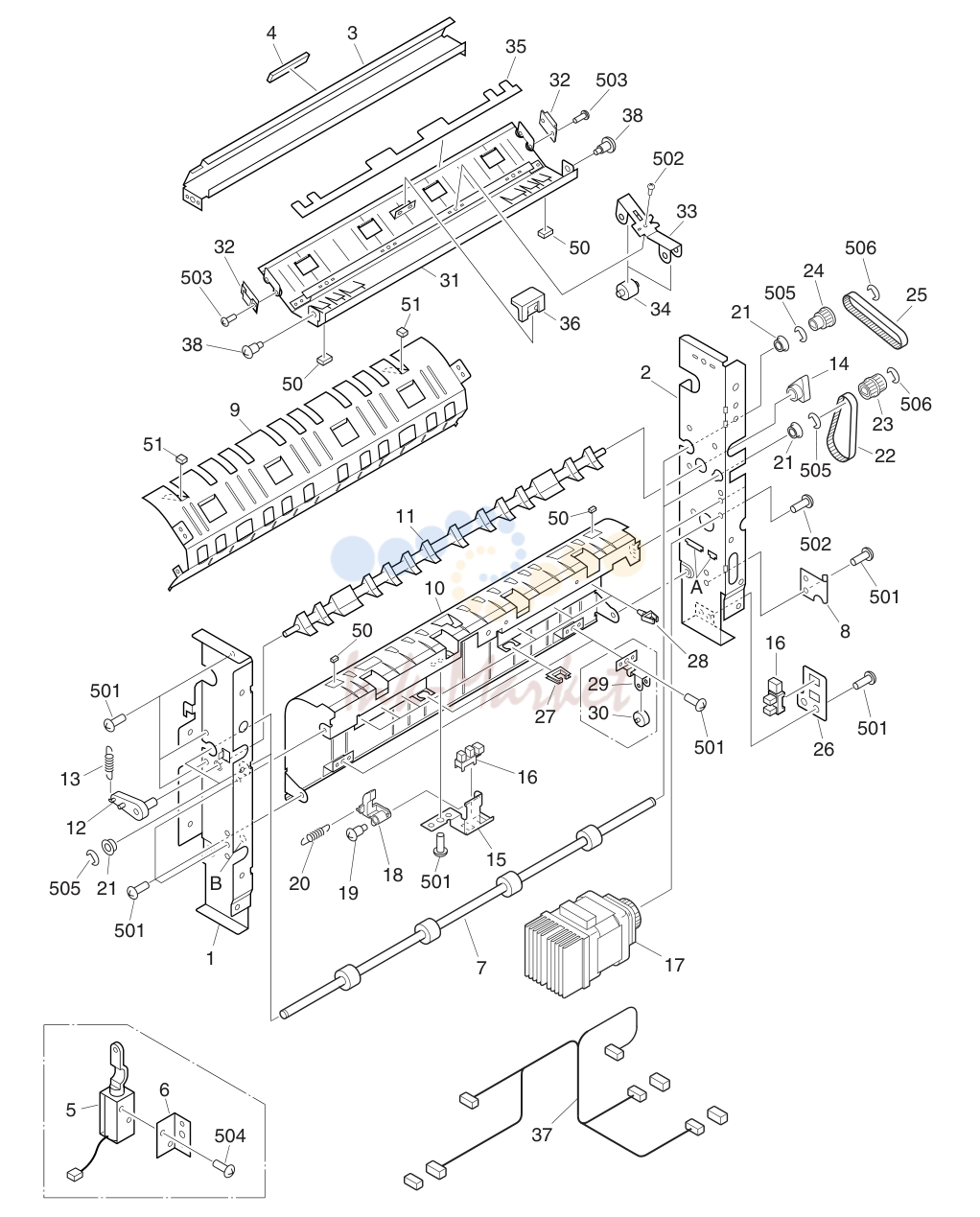

Узел 13
| № | Артикул | Наименование |
|---|---|---|
| 4 | 44209675000 запросить цену → | SPACER (cid:529)5/P |
| 8 | 44209957000 запросить цену → | SPL (cid:529)(cid:529)/P |
| 44209800000 запросить цену → | BRKT-SENSOR (cid:529)(cid:529)/P | |
| 44209666000 запросить цену → | PHOTOINTERRUPTE 2(cid:529)/C | |
| 44209735000 запросить цену → | BEARING 4(cid:529)/P | |
| 36 | 6LA58285000 запросить цену → | HANDLE (cid:529)(cid:529)/P |

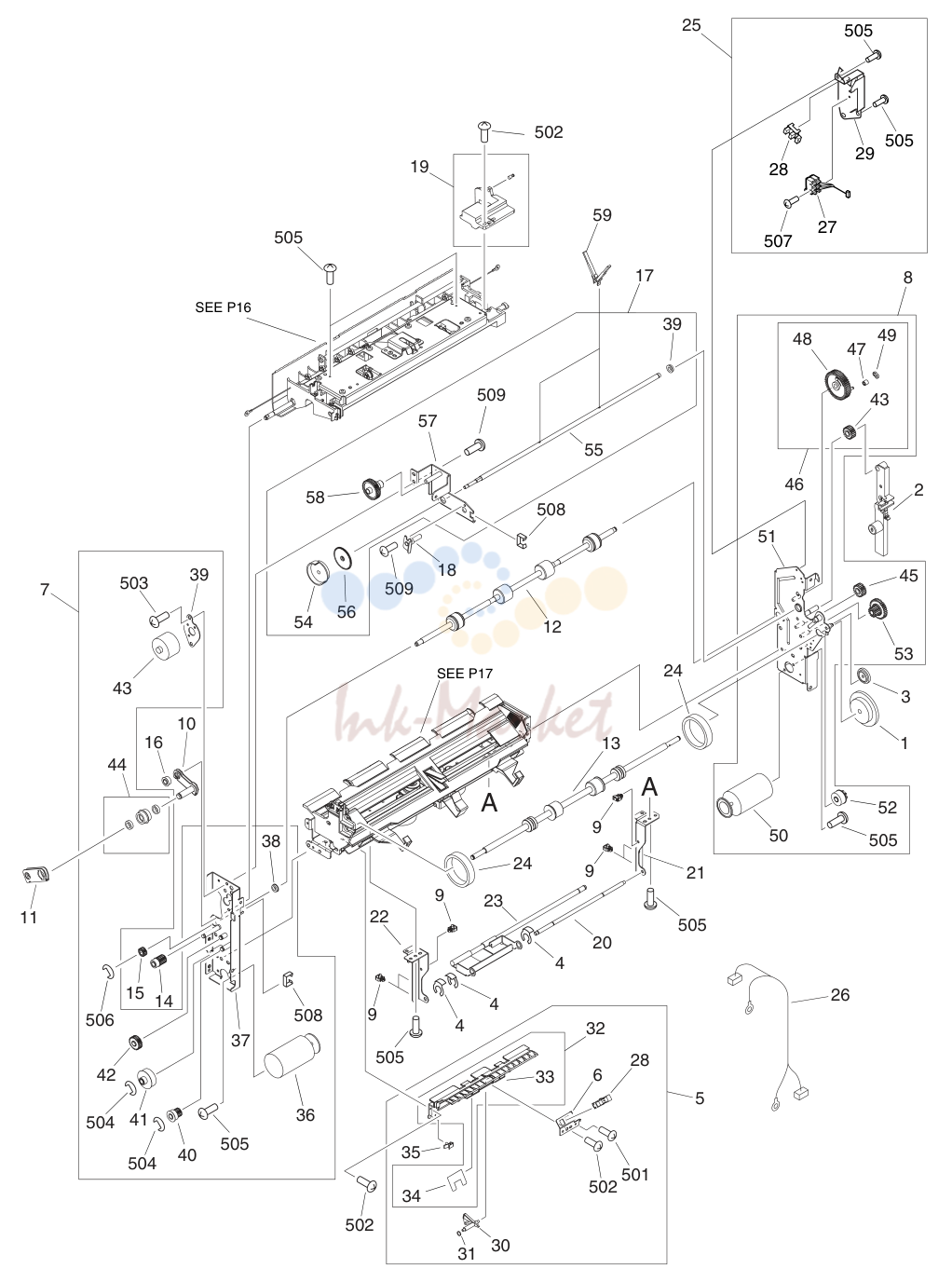

SEE P17
| № | Артикул | Наименование |
|---|---|---|
| 3 | 44209850000 запросить цену → | PULLEY (cid:529)(cid:529)/P |
| 25 | 6LA58276000 запросить цену → | ASM-BRKT-SNS (cid:529)(cid:529)/D |
| 26 | 6LA58277000 запросить цену → | WIRE-HARNESS (cid:529)(cid:529)/P |
| 27 | 44209805000 запросить цену → | WIRE-HARNESS (cid:529)(cid:529)/C |
| 28 | 44209666000 запросить цену → | PHOTOINTERRUPTE 2(cid:529)/C |
| 38 | 44209735000 запросить цену → | BEARING 2(cid:529)/P |
| 45 | 44209860000 запросить цену → | GEAR-20T 2(cid:529)/P |
| 47 | 6LA54544000 запросить цену → | SPACER (cid:529)5/P |
| 59 | 6LA58288000 запросить цену → | K-PADLE-56(cid:529) 2(cid:529)/KP |
| X0-00426000 запросить цену → | S/BID-M3X4-NI (cid:529)(cid:529)0/P | |
| 507 | 44209820000 запросить цену → | SCREW-M2.3*(cid:529)4 2(cid:529)0/P |

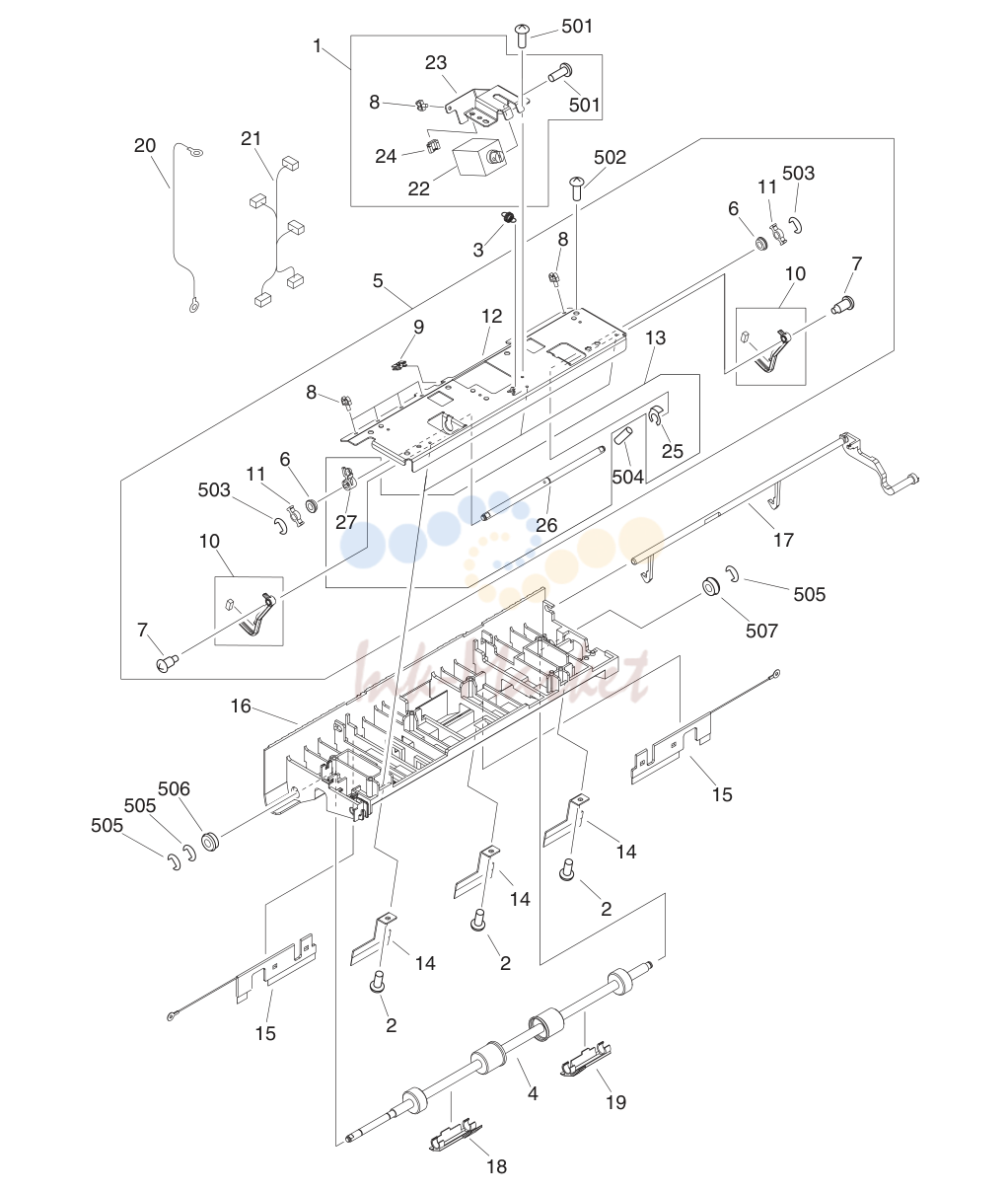

Узел 15
| № | Артикул | Наименование |
|---|---|---|
| 6LA58200000 запросить цену → | K-GUIDE 2(cid:529)/P | |
| 6LA58203000 запросить цену → | LINK 2(cid:529)/P | |
| 6LA58204000 запросить цену → | STAY-SWING (cid:529)(cid:529)/P | |
| 6LA58205000 запросить цену → | ASM-LINK-SND (cid:529)(cid:529)/P | |
| 6LA58208000 запросить цену → | BRUSH-(cid:529) 3(cid:529)/KP | |
| 6LA58209000 запросить цену → | BRUSH-2 2(cid:529)/KP | |
| 20 | 6LA58278000 запросить цену → | WIRE-HARNESS (cid:529)(cid:529)/P |
| 6LA58279000 запросить цену → | WIRE-HARNESS (cid:529)(cid:529)/P | |
| 26 | 6LA58206000 запросить цену → | SHAFT (cid:529)(cid:529)/P |
| 27 | 6LA58207000 запросить цену → | LINK-SND (cid:529)(cid:529)/P |
| 504 | X0-00979000 запросить цену → | P/PRL/AH7-2X8-SS (cid:529)(cid:529)0/P |
| 507 | 44209735000 запросить цену → | BEARING (cid:529)(cid:529)/P |

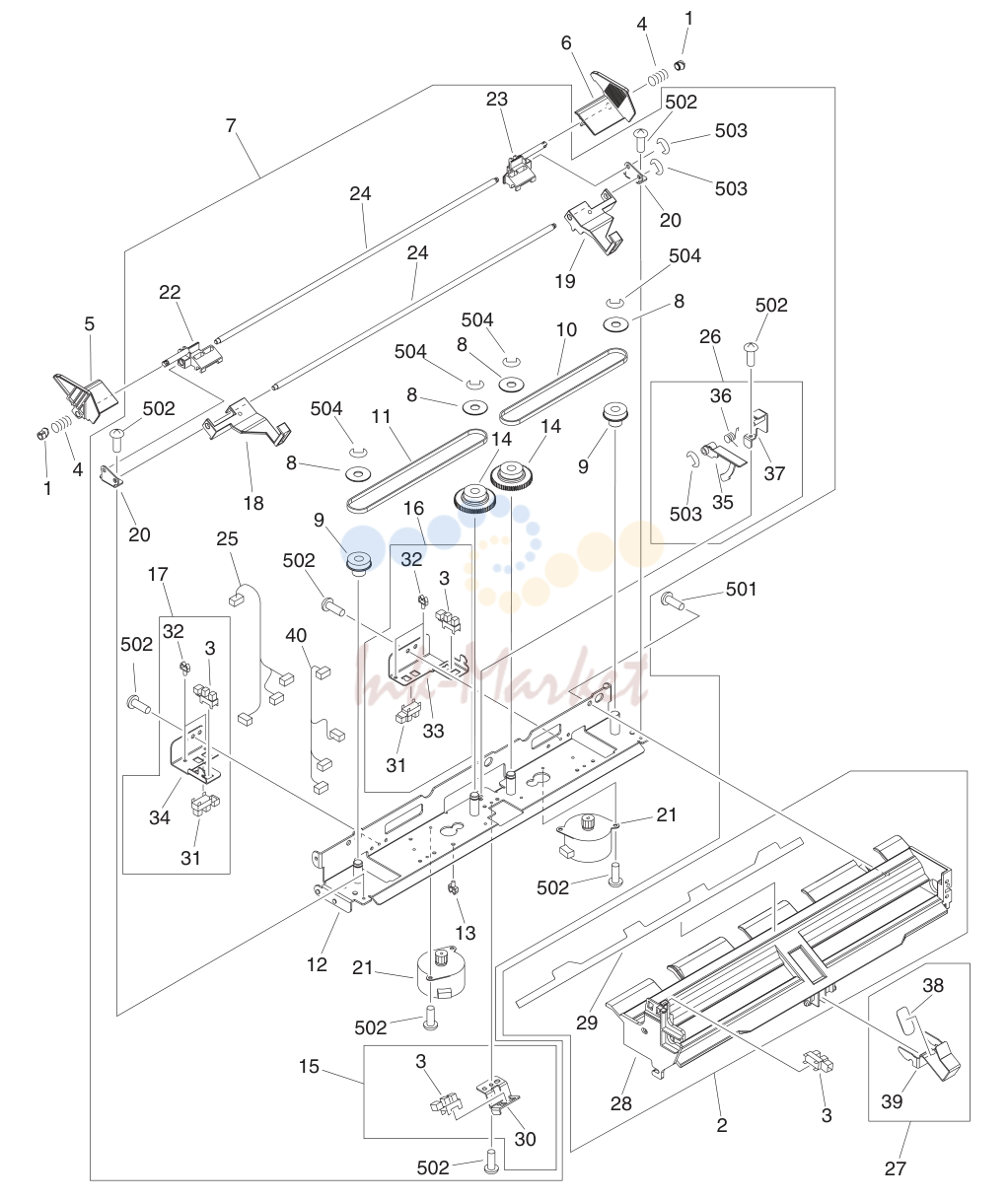

Узел 16
| № | Артикул | Наименование |
|---|---|---|
| 6LA58242000 запросить цену → | STOPPER 2(cid:529)/P | |
| 2 | 6LA58243000 запросить цену → | ASM-TRAY-STPL (cid:529)(cid:529)/PP |
| 3 | 44209666000 запросить цену → | PHOTOINTERRUPTE 4(cid:529)/C |
| 4 | 6LA58246000 запросить цену → | SPC |
| 5 | 6LA58247000 запросить цену → | PLATE-SIDE-F (cid:529)(cid:529)/P |
| 6 | 6LA58248000 запросить цену → | PLATE-SIDE-R (cid:529)(cid:529)/P |
| 7 | 6LA58249000 запросить цену → | ASM-TRAY-U (cid:529)(cid:529)/C |
| 8 | 6LA58250000 запросить цену → | SPACER |
| 6LA58252000 запросить цену → | BELT-S2M-328 (cid:529)(cid:529)/P | |
| 6LA58253000 запросить цену → | BELT-S2M-360 (cid:529)(cid:529)/P | |
| 6LA58254000 запросить цену → | STAY-STAPLE-L (cid:529)(cid:529)/P | |
| 6LA58255000 запросить цену → | GEAR-Z60-P32 2(cid:529)/P | |
| 6LA58256000 запросить цену → | ASM-STPL-PHOTO (cid:529)(cid:529)/D | |
| 6LA58258000 запросить цену → | ASM-BRAKT-SENS (cid:529)(cid:529)/D | |
| 6LA58260000 запросить цену → | ASM-BKT-SENS-F (cid:529)(cid:529)/D | |
| 6LA58262000 запросить цену → | STOPPER-F (cid:529)(cid:529)/P | |
| 6LA58263000 запросить цену → | STOPPER-R (cid:529)(cid:529)/P | |
| 20 | 6LA58264000 запросить цену → | PLATE 2(cid:529)/P |
| 6LA58265000 запросить цену → | MOTR.D-WALL 2(cid:529)/C | |
| 22 | 6LA58266000 запросить цену → | SLIDER-F (cid:529)(cid:529)/P |
| 23 | 6LA58267000 запросить цену → | SLIDER-R (cid:529)(cid:529)/P |
| 24 | 6LA58268000 запросить цену → | SHAFT 2(cid:529)/P |
| 25 | 6LA58280000 запросить цену → | WIRE-HARNESS (cid:529)(cid:529)/P |
| 26 | 6LA58269000 запросить цену → | ASM-LEVER (cid:529)(cid:529)/C |
| 27 | 6LA58273000 запросить цену → | ASM-STOP-C (cid:529)(cid:529)/P |
| 28 | 6LA58244000 запросить цену → | TRAY-STAPLE (cid:529)(cid:529)/PP |
| 29 | 6LA58245000 запросить цену → | MYLAR-TRAY (cid:529)(cid:529)/KP |
| 30 | 6LA58257000 запросить цену → | BRKT-STAPLE (cid:529)(cid:529)/P |
| 33 | 6LA58259000 запросить цену → | BRKT-SENS-F (cid:529)(cid:529)/P |
| 35 | 6LA58270000 запросить цену → | FLAG-SENS-STPL (cid:529)(cid:529)/P |
| 37 | 6LA58272000 запросить цену → | BRKT-LEVER-STPL (cid:529)(cid:529)/P |
| 38 | 6LA58274000 запросить цену → | MYLAR-STOP (cid:529)(cid:529)/KP |
| 39 | 6LA58275000 запросить цену → | STOPPER-C (cid:529)(cid:529)/P |
| 503 | 6LA54563000 запросить цену → | ERR-XD2(cid:529)(cid:529)00320 |

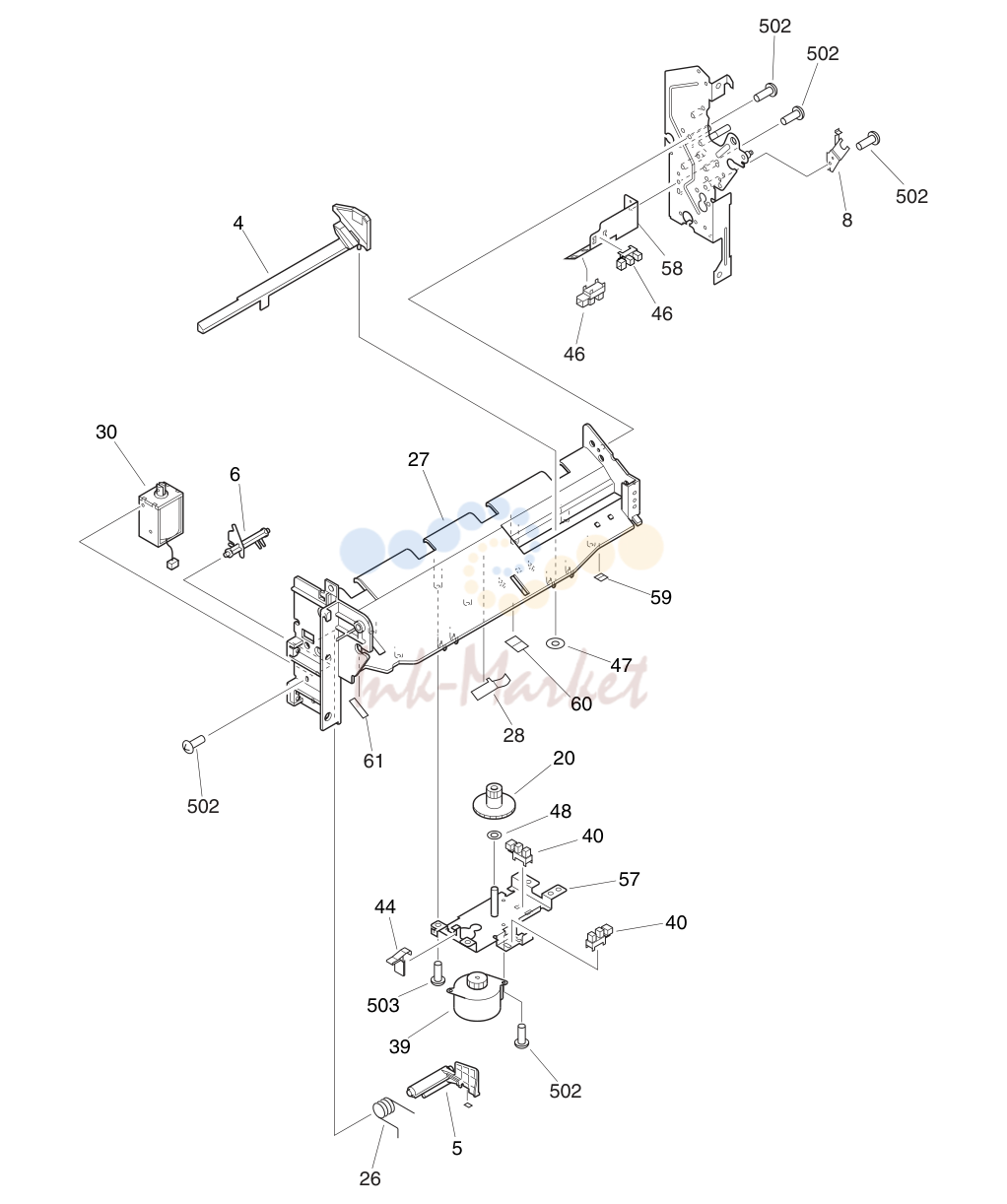

MJ-1017/1018
| № | Артикул | Наименование |
|---|---|---|
| 5 | 6LA54539000 запросить цену → | SHUTTER-552 (cid:529)(cid:529)/P |
| 8 | 44209845000 запросить цену → | SPL (cid:529)(cid:529)/P |
| 26 | 44209855000 запросить цену → | SPRING (cid:529)5/P |
| 27 | 6LA54540000 запросить цену → | TRAY-STPL-552 (cid:529)(cid:529)/P |
| 40 | 44209666000 запросить цену → | PHOTOINTERRUPTE 2(cid:529)/C |
| 44 | 44209866000 запросить цену → | SPL (cid:529)(cid:529)/P |
| 57 | 44209873000 запросить цену → | BRKT (cid:529)(cid:529)/P |
Узел 18
| № | Артикул | Наименование |
|---|---|---|
| 9 | 6LA58220000 запросить цену → | ROLLER-IDLE 2(cid:529)/P |
| 6LA58222000 запросить цену → | SPE (cid:529)(cid:529)/P | |
| 6LA58223000 запросить цену → | BRKT-SENS (cid:529)(cid:529)/P | |
| 6LA58224000 запросить цену → | BELT-S2M-(cid:529)60 (cid:529)(cid:529)/P | |
| 6LA58225000 запросить цену → | BELT-S3M-2(cid:529)0 (cid:529)(cid:529)/P | |
| 6LA58226000 запросить цену → | SHAFT-STAPLE (cid:529)(cid:529)/P | |
| 6LA58227000 запросить цену → | TARY-ATAPLE-56(cid:529) (cid:529)(cid:529)/P | |
| 6LA58228000 запросить цену → | BELT (cid:529)(cid:529)/P | |
| 20 | 6LA58240000 запросить цену → | SCREW (cid:529)(cid:529)0/P |
| 6LA58229000 запросить цену → | BRKT-STAPLE (cid:529)(cid:529)/P | |
| 22 | 6LA58230000 запросить цену → | PLATE 2(cid:529)/P |
| 24 | 6LA58232000 запросить цену → | SPACER 2(cid:529)/P |
| 25 | 6LA58233000 запросить цену → | COVER-SENS (cid:529)(cid:529)/P |
| 26 | 6LA58234000 запросить цену → | BRKT-TENS (cid:529)(cid:529)/P |
| 29 | 6LA58235000 запросить цену → | SPR-HARNESS (cid:529)(cid:529)/P |
| 30 | 44209666000 запросить цену → | PHOTOINTERRUPTE (cid:529)(cid:529)/C |
| 6LA58236000 запросить цену → | BRKT-PLY (cid:529)(cid:529)/P | |
| 32 | 6LA58237000 запросить цену → | BRKT-BELT (cid:529)(cid:529)/P |
| 33 | 6LA58238000 запросить цену → | BRKT-MOT (cid:529)(cid:529)/P |
| 34 | 6LA58239000 запросить цену → | STAPLER (cid:529)(cid:529)/C |
| 506 | X0-00449000 запросить цену → | S/BID-M4X6-NI (cid:529)(cid:529)0/P |
| 44209894000 запросить цену → | FLAG-SENSOR (cid:529)(cid:529)/P MJ-(cid:529)0(cid:529)8 |
Узел 19
| № | Артикул | Наименование |
|---|---|---|
| 44209892000 запросить цену → | WIRE-HARNESS | |
| 44209900000 запросить цену → | SPE | |
| 44209902000 запросить цену → | HOLDER-ROL | |
| 44209908000 запросить цену → | SHAFT | |
| 44209909000 запросить цену → | PLATE | |
| X0-00431000 запросить цену → | S/BID-M3X6-ZB |

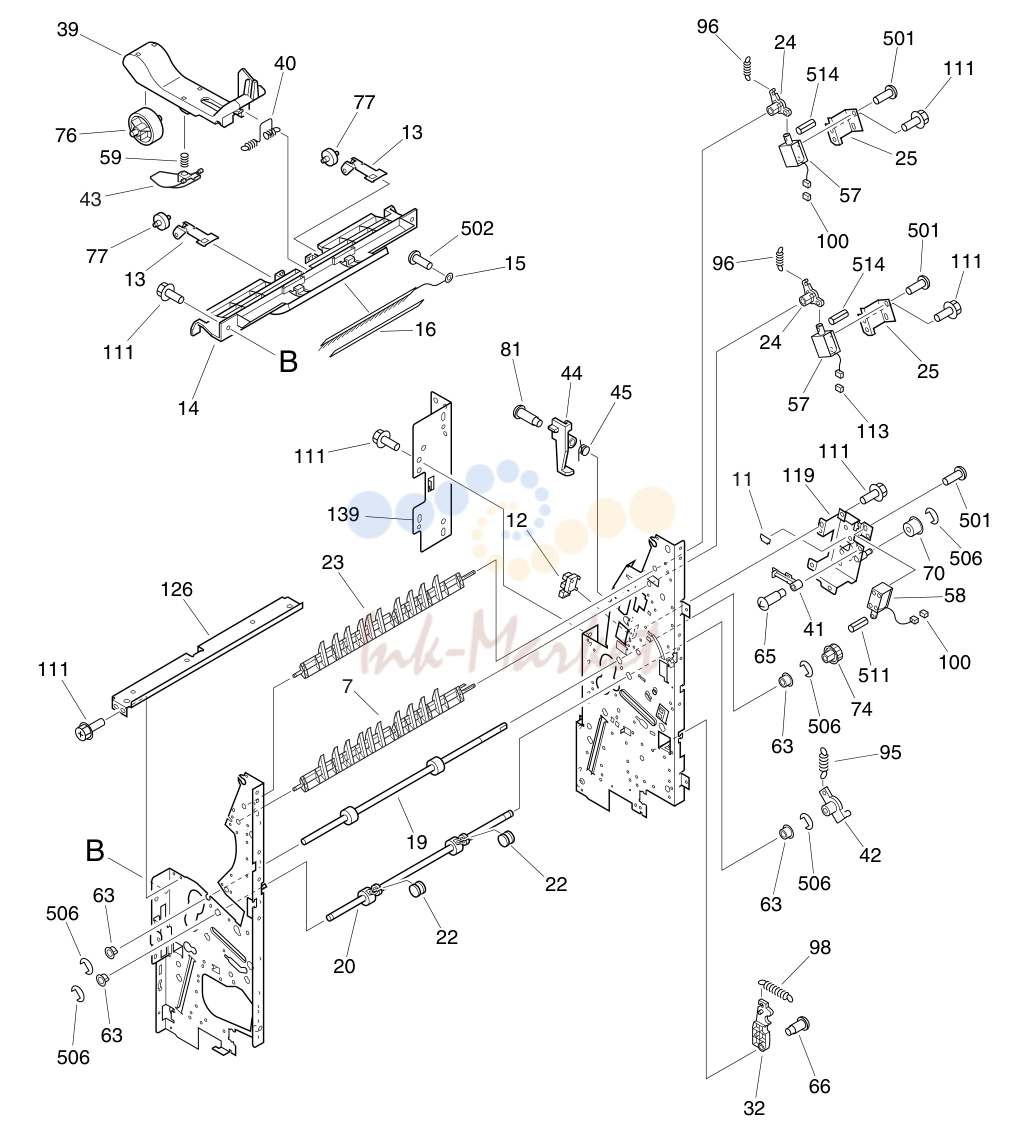

Узел 20
| № | Артикул | Наименование |
|---|---|---|
| 7 | 44209885000 запросить цену → | FLAPPER (cid:529)(cid:529)/P |
| 44209886000 запросить цену → | SHEET (cid:529)5/P | |
| 6LA54545000 запросить цену → | K-GUIDE-U-552 (cid:529)(cid:529)/PP | |
| 44209889000 запросить цену → | SHEET (cid:529)5/P | |
| 20 | 44209890000 запросить цену → | SHAFT-CAM (cid:529)(cid:529)/P |
| 39 | 44209628000 запросить цену → | HOLDER-PAPER (cid:529)(cid:529)/P |
| 43 | 44209620000 запросить цену → | HOLDER-PAPER-(cid:529) (cid:529)(cid:529)/P |
| 59 | 44209896000 запросить цену → | SPC (cid:529)(cid:529)/P |
| 95 | 44209899000 запросить цену → | SPE (cid:529)5/P |
| 44209903000 запросить цену → | CONNECTOR (cid:529)(cid:529)/P | |
| 44209907000 запросить цену → | BRKT-SND (cid:529)(cid:529)/P |
Узел 21
| № | Артикул | Наименование |
|---|---|---|
| 44209888000 запросить цену → | SHEET | |
| 49 | 44209893000 запросить цену → | WIRE-HARNESS (cid:529)(cid:529)/P |
| 54 | 44209895000 запросить цену → | FLANGE 2(cid:529)/P |
| 62 | 44209897000 запросить цену → | GUIDE-SADDLE-U (cid:529)(cid:529)/P |
| 6LA54627000 запросить цену → | PWA-LGC-553 (cid:529)(cid:529)/SB | |
| 6LA54769000 запросить цену → | WR.ROM-T552FIN-040 (cid:529)(cid:529)/S |
MJ-1017/1018
| № | Артикул | Наименование |
|---|---|---|
| 6LA54598000 запросить цену → | ASM-GUIDE-552 (cid:529)(cid:529)/C MJ-(cid:529)0(cid:529)8 | |
| 44209582000 запросить цену → | LEVER (cid:529)(cid:529)/P MJ-(cid:529)0(cid:529)8 | |
| 44209734000 запросить цену → | SCREW-M4*4.5 2(cid:529)0/P MJ-(cid:529)0(cid:529)8 |
MJ-1017/1018
| № | Артикул | Наименование |
|---|---|---|
| 2 | 44209920000 запросить цену → | GUIDE-STPL-2 (cid:529)(cid:529)/P |
| 44209923000 запросить цену → | WIRE-HARNESS (cid:529)(cid:529)/P | |
| 44209924000 запросить цену → | GUIDE-STPL-3 (cid:529)(cid:529)/P | |
| 44209925000 запросить цену → | GUIDE-STPL-(cid:529) (cid:529)(cid:529)/P |
MJ-1017/1018
| № | Артикул | Наименование |
|---|---|---|
| 44209926000 запросить цену → | ASM-GUIDE-PASS (cid:529)(cid:529)/C MJ-(cid:529)0(cid:529)8 | |
| 44209927000 запросить цену → | WIRE-HARNESS (cid:529)(cid:529)/P MJ-(cid:529)0(cid:529)8 | |
| 44209928000 запросить цену → | GUIDE-ROL (cid:529)(cid:529)/P MJ-(cid:529)0(cid:529)8 | |
| 44209929000 запросить цену → | GUIDE-L (cid:529)(cid:529)/P MJ-(cid:529)0(cid:529)8 | |
| 44209930000 запросить цену → | ASM-PLATE-IN (cid:529)(cid:529)/C MJ-(cid:529)0(cid:529)8 |
MJ-1017/1018
| № | Артикул | Наименование |
|---|---|---|
| 6LA54599000 запросить цену → | ASM-EXIT-SADDLE (cid:529)(cid:529)/C MJ-(cid:529)0(cid:529)8 | |
| 44209934000 запросить цену → | SPRING (cid:529)5/P MJ-(cid:529)0(cid:529)8 | |
| 44209632000 запросить цену → | COV-SENS-EXIT (cid:529)(cid:529)/P MJ-(cid:529)0(cid:529)8 | |
| 44209935000 запросить цену → | WIRE-HARNESS (cid:529)(cid:529)/P MJ-(cid:529)0(cid:529)8 | |
| 6LA54548000 запросить цену → | HANDLE-SADDLE (cid:529)(cid:529)/P MJ-(cid:529)0(cid:529)8 | |
| 44209937000 запросить цену → | FRAME-EXIT (cid:529)(cid:529)/P MJ-(cid:529)0(cid:529)8 | |
| 44209938000 запросить цену → | FRAME-EXIT (cid:529)(cid:529)/P MJ-(cid:529)0(cid:529)8 |
MJ-1017/1018
| № | Артикул | Наименование |
|---|---|---|
| 44209587000 запросить цену → | CLAW-LATCH-5(cid:529)6 2(cid:529)/P | |
| 2 | 44209942000 запросить цену → | ARM-LATCH (cid:529)(cid:529)/P |
| 4 | 44209943000 запросить цену → | SPE (cid:529)5/P |
| 6 | 44209945000 запросить цену → | BRKT-LATCH (cid:529)(cid:529)/P |
| 7 | 44209946000 запросить цену → | BRKT-SLIDE 2(cid:529)/P |
| 6LA54550000 запросить цену → | COV-LATCH (cid:529)(cid:529)/PP |

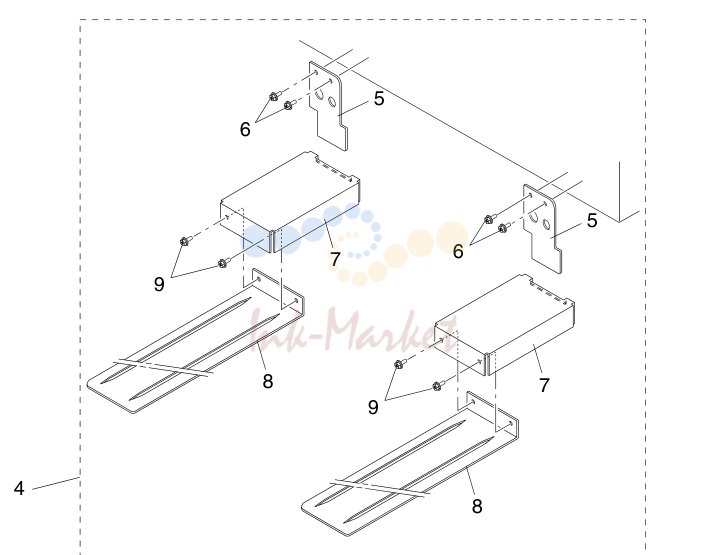

MJ-1017/1018
| № | Артикул | Наименование |
|---|---|---|
| 5 | 6LA54605000 запросить цену → | BRKT-RAIL-FIX 2(cid:529)/P |
| 6 | 6LA54659000 запросить цену → | SCREW 4(cid:529)0/P |
| 7 | 6LA54606000 запросить цену → | BRKT-RAIL-HOLD 2(cid:529)/P |
| 8 | 6LA54607000 запросить цену → | BRKT-RAIL 2(cid:529)/P |
| 9 | 6LA54660000 запросить цену → | SCREW 4(cid:529)0/P |

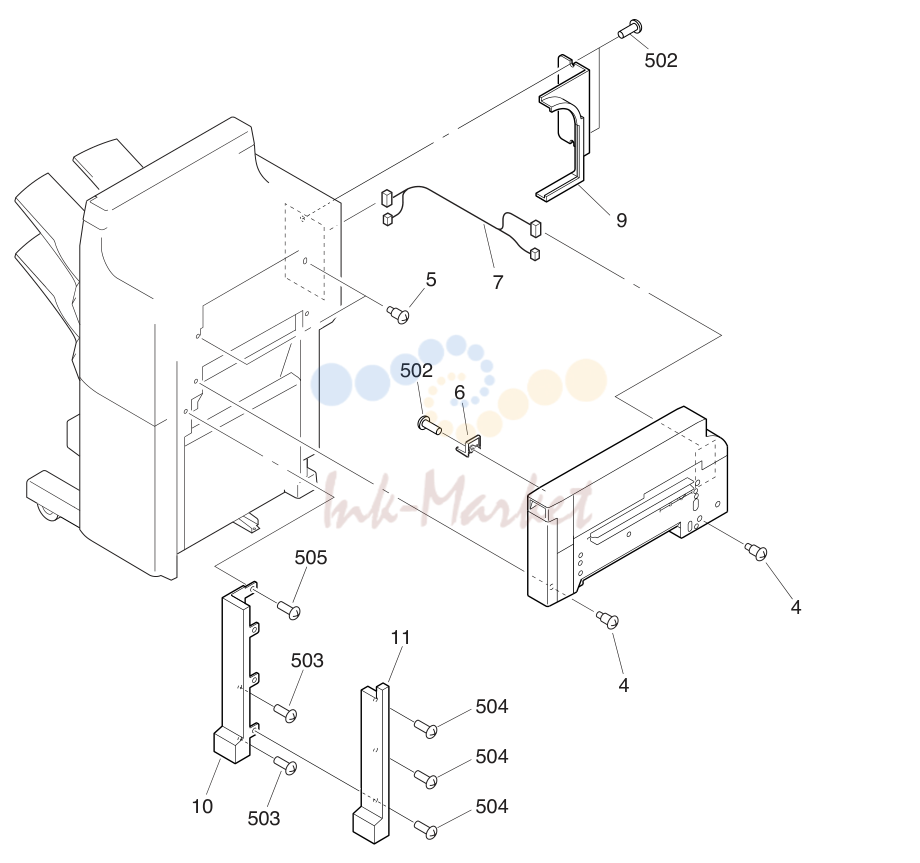

Узел 28
| № | Артикул | Наименование |
|---|---|---|
| 5 | 44209949000 запросить цену → | SCREW-M4 2(cid:529)0/P |
| 6 | 6LA54553000 запросить цену → | COV-STP (cid:529)(cid:529)/PP |
| 6LA54552000 запросить цену → | COV-LATCH-P (cid:529)(cid:529)/P |
Узел 29
| № | Артикул | Наименование |
|---|---|---|
| 44209653000 запросить цену → | SCREW-M4 4(cid:529)0/P | |
| 2 | 44209549000 запросить цену → | LBL-JAM-PUNCH (cid:529)5/P |
| 4 | 6LA54554000 запросить цену → | DOOR-PUNCH (cid:529)(cid:529)/P |
| 8 | 44209952000 запросить цену → | PLATE 2(cid:529)/P |
| 44209954000 запросить цену → | DUCT-PUNCH (cid:529)(cid:529)/P MJ-6003E | |
| 44209955000 запросить цену → | DUCT-PUNCH (cid:529)(cid:529)/P MJ-6003N/F/S | |
| 44209956000 запросить цену → | SPL (cid:529)(cid:529)/P | |
| 44209957000 запросить цену → | SPL (cid:529)(cid:529)/P | |
| 44209958000 запросить цену → | GEAR-(cid:529)6T/25T 3(cid:529)/P | |
| 44209959000 запросить цену → | SPE (cid:529)5/P | |
| 44209666000 запросить цену → | PHOTOINTERRUPTE (cid:529)(cid:529)/C | |
| 44209962000 запросить цену → | PLATE-PUNCH (cid:529)(cid:529)/P | |
| 22 | 44209963000 запросить цену → | MOTOR (cid:529)(cid:529)/C |
| 23 | 44209964000 запросить цену → | SZ-DUST-PUNCH (cid:529)(cid:529)/C |
| 25 | 6LA54555000 запросить цену → | ASY-GUIDE-R (cid:529)(cid:529)/P |
| 27 | 6LA54556000 запросить цену → | COV-PUNCH (cid:529)(cid:529)/P |
| 44209548000 запросить цену → | SEAL (cid:529)5/P | |
| 32 | 44209965000 запросить цену → | HOLDER-SENSOR (cid:529)(cid:529)/P |
| 33 | 44209968000 запросить цену → | ARM-SENSOR (cid:529)(cid:529)/P |
| 46 | 6LA54557000 запросить цену → | COV-TOP (cid:529)(cid:529)/PP |
| 44209973000 запросить цену → | SCREW-TP-M3*4 2(cid:529)0/P |
Узел 30
| № | Артикул | Наименование |
|---|---|---|
| 44209975000 запросить цену → | ASM-PUNCH-SLIDE (cid:529)(cid:529)/C MJ-6003E | |
| 44209976000 запросить цену → | ASM-PUNCH-SLIDE (cid:529)(cid:529)/C MJ-6003N | |
| 44209977000 запросить цену → | ASM-PUNCH-SLIDE (cid:529)(cid:529)/C MJ-6003F | |
| 44209978000 запросить цену → | ASM-PUNCH-SLIDE (cid:529)(cid:529)/C MJ-6003S | |
| 44209979000 запросить цену → | KNOB-PUNCH (cid:529)(cid:529)/P | |
| 44209980000 запросить цену → | UNIT-PUNCH-E (cid:529)(cid:529)/C MJ-6003E | |
| 44209982000 запросить цену → | UNIT-PUNCH-F (cid:529)(cid:529)/C MJ-6003F | |
| 44209983000 запросить цену → | UNIT-PUNCH-S (cid:529)(cid:529)/C MJ-6003S | |
| 3 | 44209989000 запросить цену → | PCB (cid:529)(cid:529)/C |
| 4 | 44209990000 запросить цену → | HOLDER-SENS-U (cid:529)(cid:529)/P |
| 8 | 44209992000 запросить цену → | SCREW-M3 2(cid:529)0/P |
| 9 | 44209993000 запросить цену → | PCB (cid:529)(cid:529)/C |
| 44209984000 запросить цену → | MOTOR (cid:529)(cid:529)/C | |
| 44209985000 запросить цену → | PHOTOINTERRUPTE 2(cid:529)/C | |
| 44209986000 запросить цену → | GEAR-47T (cid:529)(cid:529)/P | |
| 44209987000 запросить цену → | GEAR-(cid:529)9T/57T (cid:529)(cid:529)/P | |
| 44209988000 запросить цену → | ENCODER (cid:529)(cid:529)/P | |
| 504 | 44209994000 запросить цену → | SCREW-M3*8 (cid:529)(cid:529)0/P |
| 44209995000 запросить цену → | SCREW-M3*(cid:529)0 2(cid:529)0/P MJ-6003E |
комментарии
