Toshiba KN 5005 Bridge Unit — каталог запчастей со схемами

Toshiba KN 5005 Bridge Unit — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

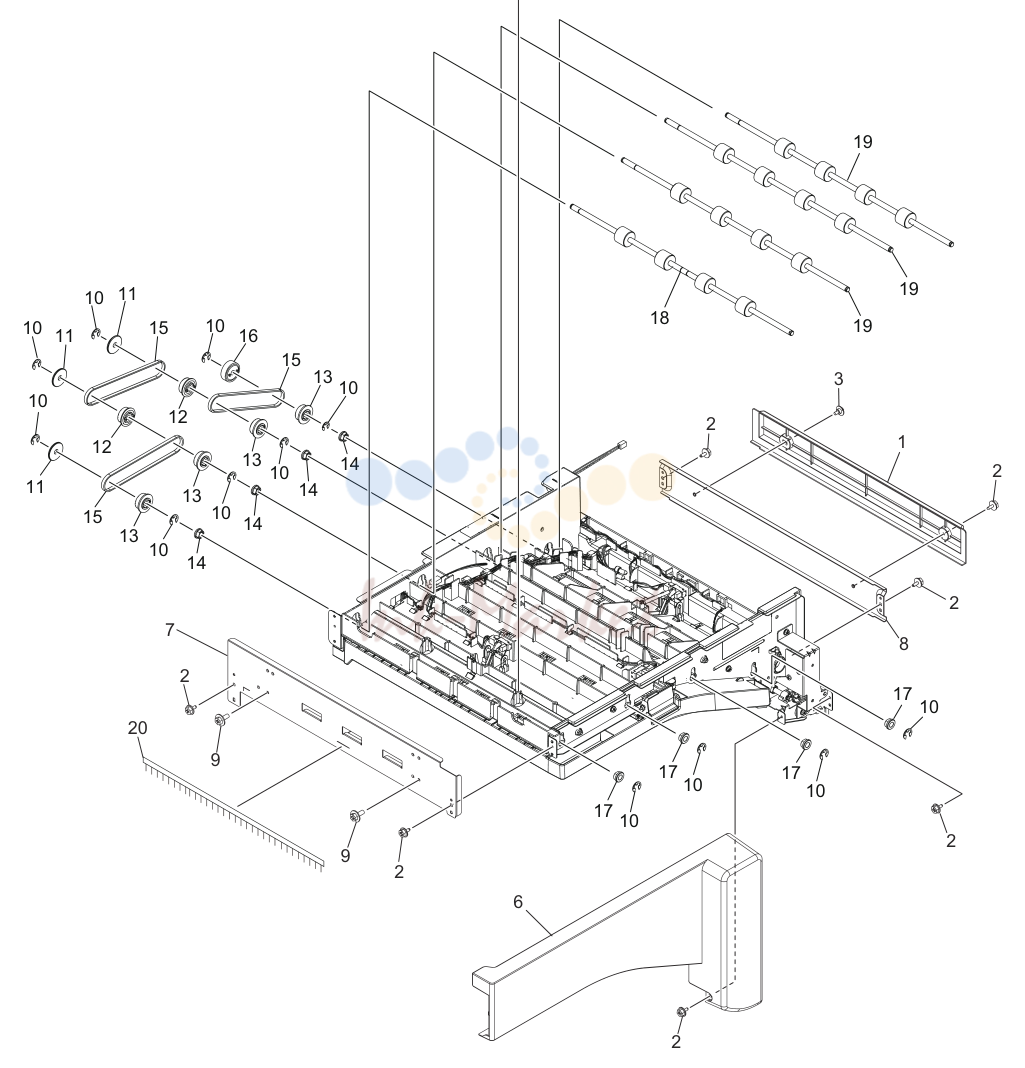

BRIDGE-KIT-1

№	Артикул	Наименование
1	6LH57855100 запросить цену →	COVER-BRLIDGE-R_B1
2	X0-02419000 запросить цену →	S/TPS/FHEXM/R-3X6-ZU3
3	6LA47979000 запросить цену →	SCREW-SPEAKER-ZU3
4	6LJ71304100 запросить цену →	GUIDE-TOP-BRIDGE-H_B1
5	X0-02686000 запросить цену →	S/TPS/BID/R-3X6-ZB3
6	6LJ71303200 запросить цену →	COV-FRONT-BRIDGE-H370_B
7	6LJ71301000 запросить цену →	STAY-LEFT-H21X
9	X0-02589000 запросить цену →	S/TPD3/FHEXM-4X8-ZU3
10	X0-00966000 запросить цену →	RR/E-5-SS
11	6LE24913000 запросить цену →	FLANGE-PULLEY
12	6LE24912000 запросить цену →	PULLY-S3M20-6-A
13	6LH57858000 запросить цену →	PULLY-S3M20-6-KN2520
14	6LH53768000 запросить цену →	BUSH-6-NU4
15	F0-01604000 запросить цену →	40-S3M-276R
16	6LH57813000 запросить цену →	GEAR-10S24-6
17	44201492000 запросить цену →	BUSH-6-POM
18	6LJ71311000 запросить цену →	RLR-FEED-1
19	6LJ71310000 запросить цену →	RLR-FEED-2
20	6LJ71334000 запросить цену →	BRUSH-EXIT-BRIDGE

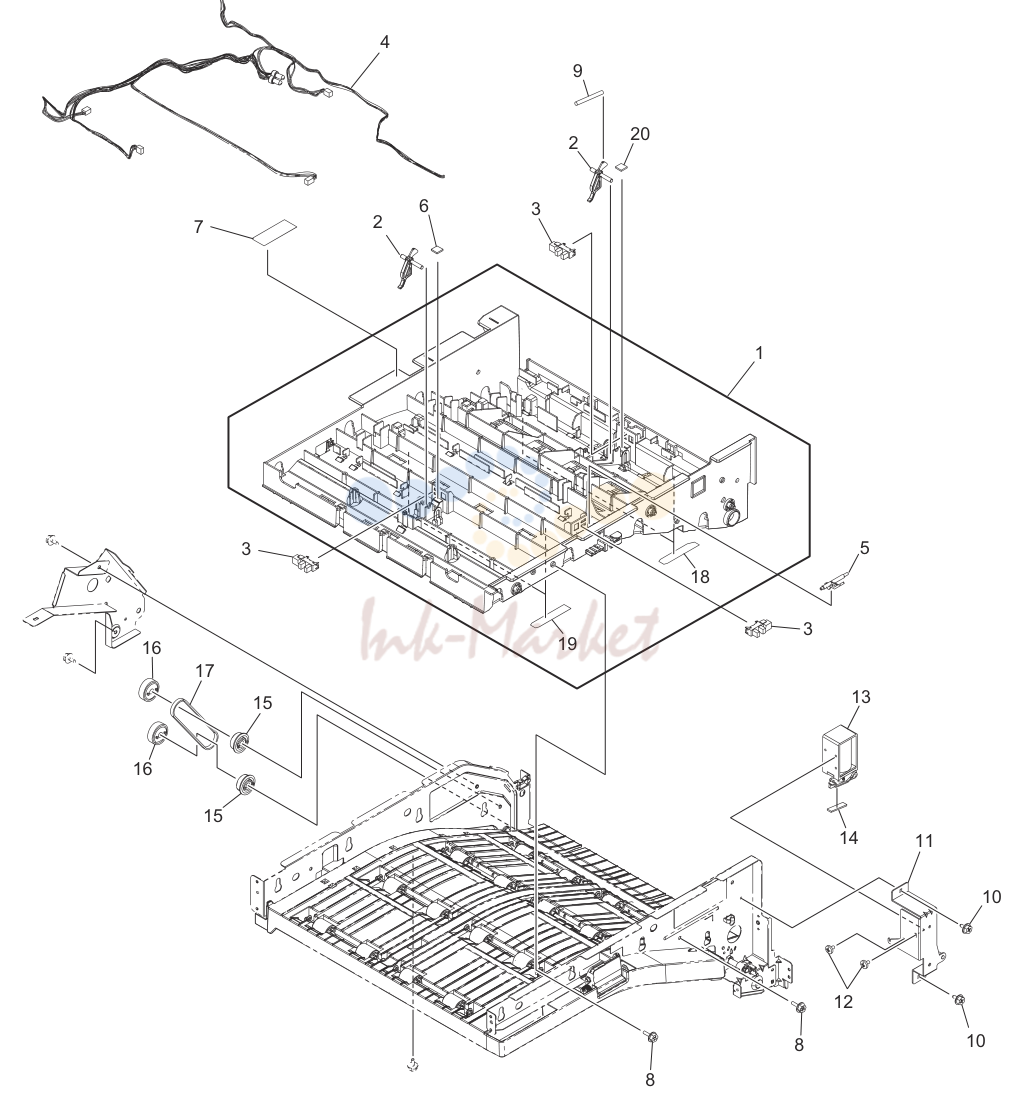

BRIDGE-KIT-2

№	Артикул	Наименование
1	6LJ71343100 запросить цену →	ASYS-GUIDE-UPPER2-H370
2	6LE24991000 запросить цену →	ACTR-END-KN3500
3	C0-17839000 запросить цену →	LG2A14BL1
4	6LJ60466000 запросить цену →	HRNS-BRIDGE-MAIN-210
5	6LH57852000 запросить цену →	ACTR-COV-OPEN-KN2520
6	6LJ02110000 запросить цену →	CUSH-ACTR-KN4530
7	6LJ71318000 запросить цену →	SEAL-GUIDE-UP-H21X
8	X0-02247000 запросить цену →	S/TPP/FHEXM-3X8-NI
9	6LJ71330000 запросить цену →	SPG-ACTR-KN2550
10	X0-02419000 запросить цену →	S/TPS/FHEXM/R-3X6-ZU3
11	6LH57809000 запросить цену →	ASYS-PLATE-SOL
12	X0-00426000 запросить цену →	S/BID-M3X4-NI
13	6LJ02111000 запросить цену →	ASYS-SOL-KN4530
14	6LH57897000 запросить цену →	CUSH-SOL-KN2520
15	6LE24912000 запросить цену →	PULLY-S3M20-6-A
16	6LH57813000 запросить цену →	GEAR-10S24-6
17	F0-01602000 запросить цену →	40-S3M-219R
18	6LJ71332000 запросить цену →	SHEET-GUIDE-UPPER-BRD-1
19	6LJ71342000 запросить цену →	SHEET-GUIDE-UPPER-BRD-3
20	6LK54744000 запросить цену →	CUSH-ACTR-KN5005

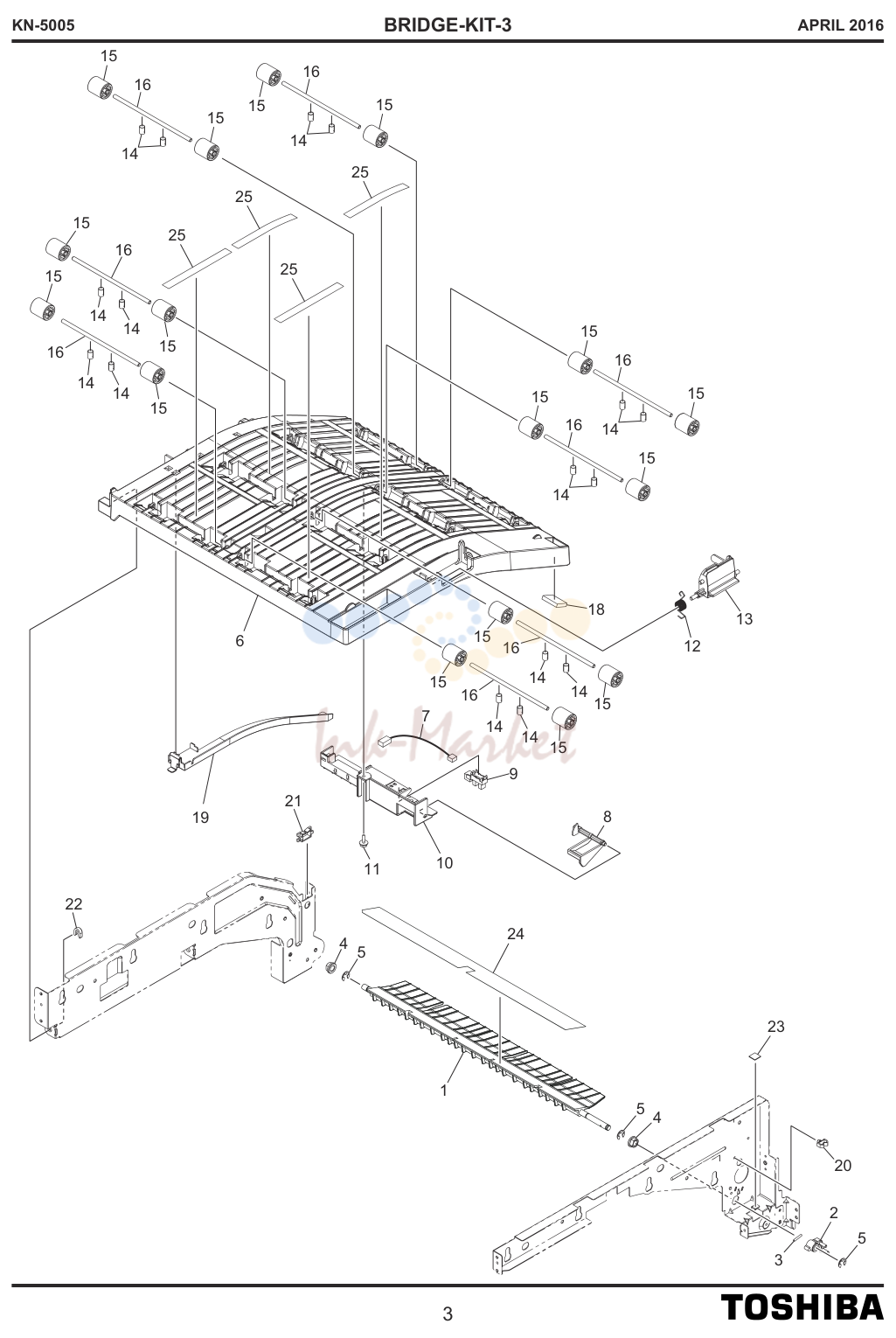

BRIDGE-KIT-3

№	Артикул	Наименование
1	6LH57822000 запросить цену →	FLAPPER-BRD
2	6LE24902000 запросить цену →	LINK-FLAPPER
3	X0-01526000 запросить цену →	P/PRL/AH7-2X12-SS
4	6LH53768000 запросить цену →	BUSH-6-NU4
5	X0-00966000 запросить цену →	RR/E-5-SS
6	6LJ71300200 запросить цену →	GUIDE-UNDER-BRD-H370_B
7	6LH61364000 запросить цену →	HRNS-BRIDGE-FULL-507
8	6LH57829000 запросить цену →	ACTR-SENS-FULL
9	C0-17839000 запросить цену →	LG2A14BL1
10	6LH57827100 запросить цену →	COVER-SENSOR-F_B1
11	X0-02247000 запросить цену →	S/TPP/FHEXM-3X8-NI
12	6LH57825000 запросить цену →	SPRING-LEVER
13	6LH57832500 запросить цену →	LVR-CVR-OPEN-E_B1
14	6LE24951000 запросить цену →	SPG-PINCH
15	6LE24909000 запросить цену →	RLR-PINCH
16	6LE24952000 запросить цену →	SHAFT-PINCH
18	6LJ71319000 запросить цену →	CUSHION-GUIDE-H21X
19	6LJ71309200 запросить цену →	COVER-HRNS-H370SB
20	F0-00043000 запросить цену →	UAMS-05SN-W
21	F0-01248000 запросить цену →	ESC-0912
22	6LE49743000 запросить цену →	STOP-RING-6-5-POM
23	6LE24932000 запросить цену →	CUSHION-C
24	6LH57823000 запросить цену →	SHEET-FLAPPER
25	6LJ71344000 запросить цену →	SHEET-BRIDGE-1
