Toshiba KD 1072 Paper Feed Pedestal — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

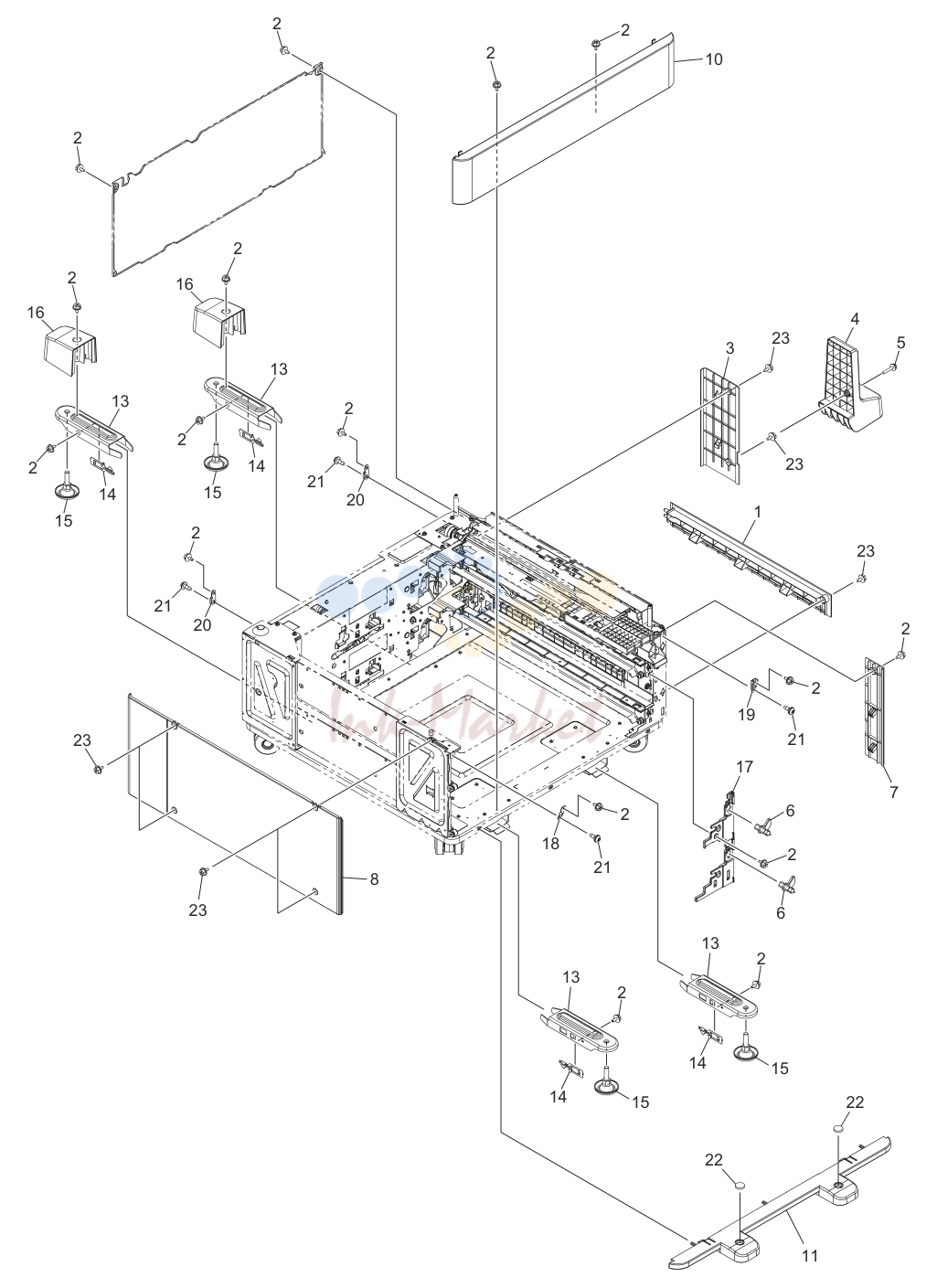

ASM-COVER

ASM-COVER

№АртикулНаименование
16LL51309000 запросить цену →COVER-R-LOW-T-LCF
2X0-02419000 запросить цену →S/TPS/FHEXM/R-3X6-ZU3
36LH58091400 запросить цену →COVER-R-R_B
46LH58099400 запросить цену →FOOT-SIDE-PFP-RGT_B
5X0-02673000 запросить цену →S/PAN/SWWP-M3X14-ZB3
66LJ56274100 запросить цену →LEVER-FEED-UNIT-21X_HS
76LJ66757200 запросить цену →COVER-R-F-PFP_B
86LJ66826300 запросить цену →COVER-LEFT-PFP_B2
106LL51312000 запросить цену →COVER-F-L-PFP-A5
116LL51313000 запросить цену →COVER-SCART-PFP_B
136LH58104000 запросить цену →BRKT-FOOT-M8-PFP-F47X
146LH58041000 запросить цену →SPG-F-FOOT-PFP-F47X
156LH58105000 запросить цену →ADJSTR-FOOT-M8-PFP-S
166LH58086400 запросить цену →COVER-FOOT-B
176LL51314000 запросить цену →COVER-FRT-PILLAR-R-PFP2
186LL51330000 запросить цену →BRKT-JOINT-PFP-FL
196LL51328000 запросить цену →BRKT-JOINT-PFP-FR
206LL51329000 запросить цену →BRKT-JOINT-PFP-R
216LA36276000 запросить цену →SCREW-M3-FUS-C
226LL51381000 запросить цену →LID-COVER-SCART-B
23X0-02680000 запросить цену →S/TPD3/FHEXM/R-3X6-ZB3

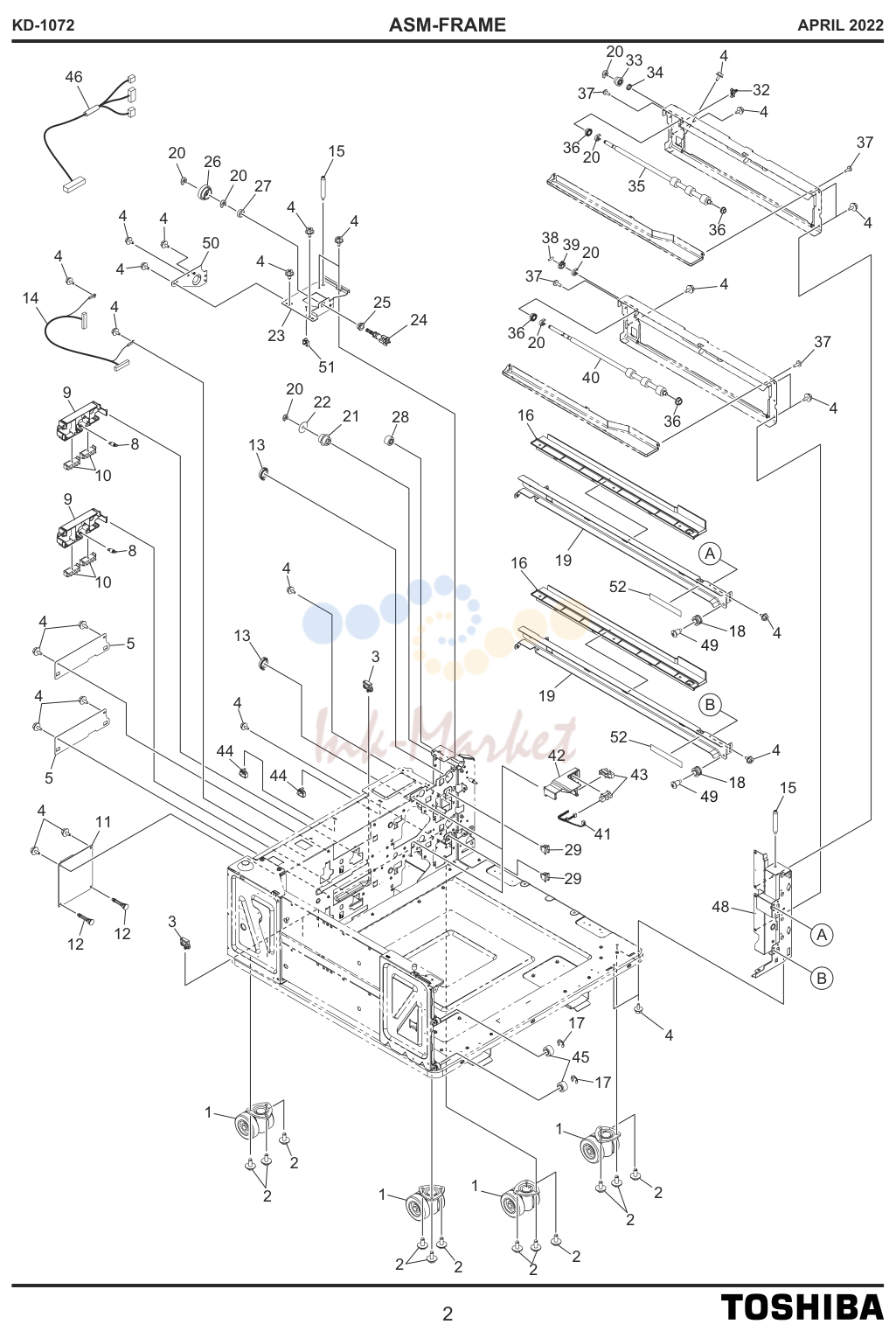

ASM-FRAME

ASM-FRAME

№АртикулНаименование
16LK54798000 запросить цену →CASTER-D50-W52.5-H60
2X0-02234000 запросить цену →S/FHEXM-M4X6-NI
3F0-01811000 запросить цену →LWS-0711S-V0
4X0-02419000 запросить цену →S/TPS/FHEXM/R-3X6-ZU3
56LJ66759000 запросить цену →PLATE-BLIND-PFP
86LJ56887000 запросить цену →SPG-E-8R8XR9X19R9
96LK51289100 запросить цену →HOLDER-SNSR-CST-H21X_S
10E0-16860000 запросить цену →SW4AG-554-1
116LL40767000 запросить цену →PWA-H-PFPTLCF-657P
12F0-00221000 запросить цену →KGLS-24RTV0
136LJ66712000 запросить цену →BUSH-CPL-FEED-PFU
146LL39435000 запросить цену →HRNS-PFPTLCF-H65X
156LJ66880100 запросить цену →PIN-LOCAT-PFP-PBF2
166LK50704000 запросить цену →RAIL-FEED-UNIT-L-H373
17X0-00966000 запросить цену →RR/E-5-SS
186LJ69392000 запросить цену →ROLL-RAIL-CST-H21X-1
196LJ66740200 запросить цену →RAIL-CST-RIGHT-K163
216LH57975000 запросить цену →GEAR-10S16_P2GT27-6-L
2241319076000 запросить цену →HWAS-PFP-SUS
236LL51315000 запросить цену →PLATE-TOP-REAR-PFP-S20
246LJ66722000 запросить цену →CPL-DRV-L-PFP
2544201492000 запросить цену →BUSH-6-POM
266LK54835000 запросить цену →GEAR-10S28-6-D2
276LJ66717000 запросить цену →CLR-CPL-PFP
286LH57965000 запросить цену →GEAR-10S16-6-M
29E0-16446000 запросить цену →SW1AG-550
326LH58116000 запросить цену →PUSH-IDL-PFP-N
336LJ66715000 запросить цену →GEAR-10S16-06-PFP
346LA32851000 запросить цену →COLAR-0602
356LL51337000 запросить цену →ROL-TR-U-PFP-S20
366LH53768000 запросить цену →BUSH-6-NU4
37X0-02069000 запросить цену →S/TPS/BID-3X6-ZU3
38X0-00979000 запросить цену →P/PRL/AH7-2X8-SS
396LH58084000 запросить цену →CPG-ROL-PFP
406LL51333000 запросить цену →ROL-TR-L-PFP-S20
416LL39469000 запросить цену →HRNS-PFP-EMP-H657
426LJ56265100 запросить цену →HOLDER-SNSR-FS-21X_HS
43C0-17839000 запросить цену →LG2A14BL1
44F0-01459000 запросить цену →RLWT-2V0
456LJ69393000 запросить цену →ROLL-RAIL-CST-H21X-2
466LL39438000 запросить цену →HRNS-PFP-SIDE-H657
486LJ66876100 запросить цену →ASYS-FRM-FR-PFP2
496LJ56973000 запросить цену →SCREW-ROLL-CST-H21X
506LL51316000 запросить цену →PLATE-R-PFP
51F0-01250000 запросить цену →MSB-1207
526LL45671000 запросить цену →MYLAR-CST-RAIL-K163

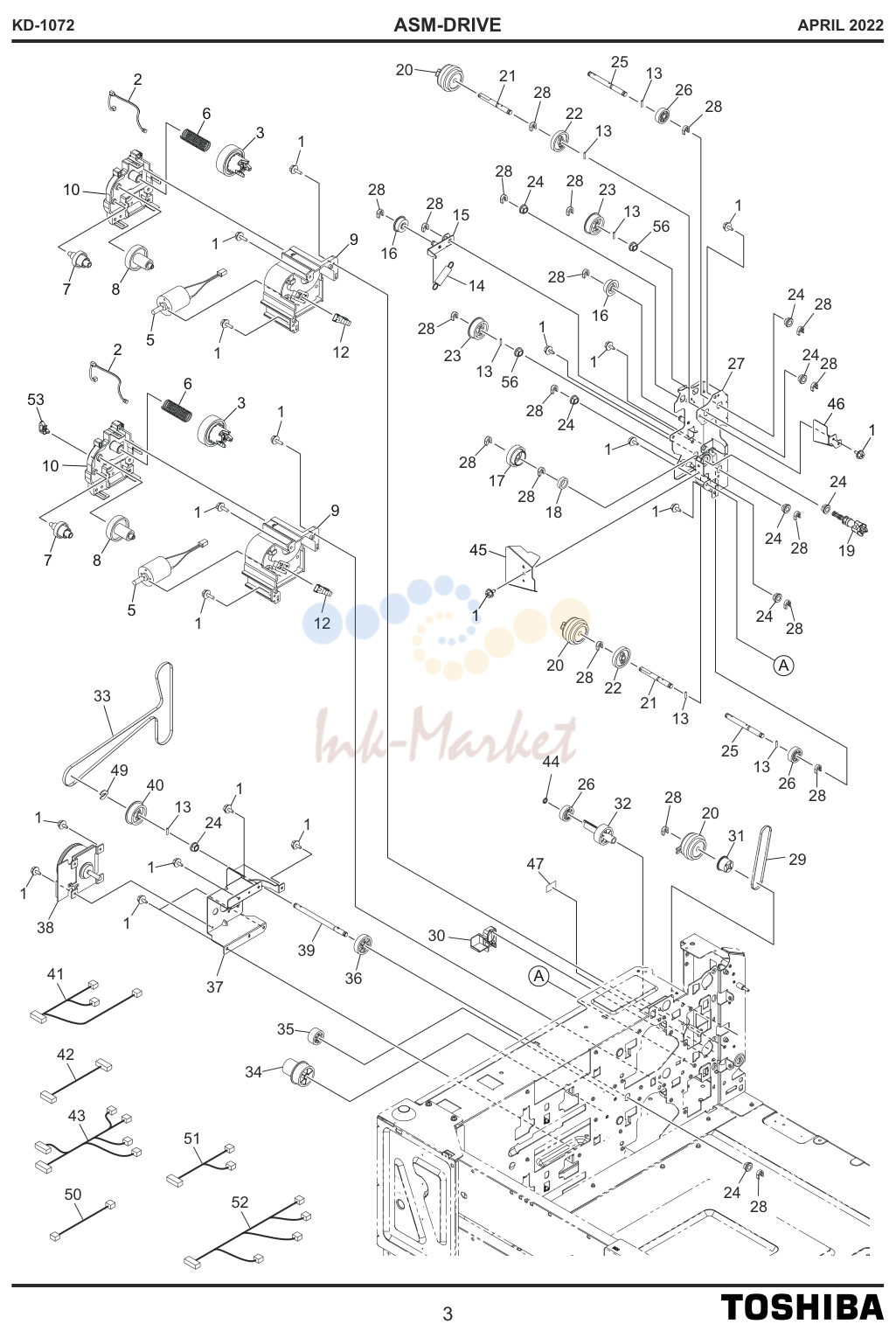

ASM-DRIVE

ASM-DRIVE

№АртикулНаименование
1X0-02419000 запросить цену →S/TPS/FHEXM/R-3X6-ZU3
26LL39469000 запросить цену →HRNS-PFP-EMP-H657
36LK51206000 запросить цену →GEAR-8S49-8
56LL45666000 запросить цену →MOTR.D-TRAY-CST-ONC2
66LL45636000 запросить цену →SPG-TRAYUP-CPG-K163
76LK51202000 запросить цену →GEAR-5H45-5S18-5
86LK51205000 запросить цену →GEAR-8S18-5S67-6
96LL45611000 запросить цену →CASE-TRAYUP-GEAR-F-K163
106LL45610000 запросить цену →CASE-TRAYUP-GEAR-R-K163
12C0-20495000 запросить цену →LG2A24BL1
13X0-00980000 запросить цену →P/PRL/AH7-2X10-SS
146LJ66754000 запросить цену →SPG-E-TENS-PFP
156LJ66706100 запросить цену →ASYS-BRKT-DRV-TENS-PFP2
166LJ66724000 запросить цену →PULLY-DRV-TENS-PFP
176LA62276000 запросить цену →GEAR-10S28-6-D
186LJ66717000 запросить цену →CLR-CPL-PFP
196LJ66722000 запросить цену →CPL-DRV-L-PFP
206LH51224000 запросить цену →CLUTCH-50C-G28-6
216LJ66877100 запросить цену →SHAFT-DRV-1-PFP-PBF2
226LE59993000 запросить цену →GEAR-10S028
236LH57972000 запросить цену →PULLY-S3M28-6-E
2444201492000 запросить цену →BUSH-6-POM
256LJ66879100 запросить цену →SHAFT-DRV-2-PFP-PBF2
266LH57979000 запросить цену →GEAR-10S20-6-E
276LL51326000 запросить цену →ASYS-BRKT-DRV-PFP2
296LL51335000 запросить цену →BLT/T-212-2GT-3
306LJ69412100 запросить цену →GUIDE-HRNS-SNSR-PFU_S
316LH58085000 запросить цену →PULLY-2GT027-6
326LJ66719000 запросить цену →GEAR-10S25-6
336LJ66760000 запросить цену →BLT/T-633-S3M-4
346LH58025000 запросить цену →GEAR-10S29_5H48-6-B
356LH57954000 запросить цену →GEAR-10S20-6-C
366LH57962000 запросить цену →GEAR-10S26-6-D
376LL51324000 запросить цену →BRKT-DRV-MOTOR-PFP2
386LL39572000 запросить цену →MOTR_D-DRIVE-PFP-H657
396LK54757000 запросить цену →ASYS-SHAFT-GEAR-MOT-PFP
406LH57978000 запросить цену →PULLY-S3M30-6-D
416LL39439000 запросить цену →HRNS-PFP-DOWNLINE-H657
426LL39575000 запросить цену →HRNS-PFP-MOT9-H657
436LL39440000 запросить цену →HRNS-PFP-PSIZE-H657
446LA32851000 запросить цену →COLAR-0602
456LJ66806000 запросить цену →PLATE-GUARD-GEAR-PFP-LWR
466LJ66805000 запросить цену →PLATE-GUARD-GEAR-PFP-UPR
476LJ66820000 запросить цену →MYLAR-GUIDE-HRNS-SNSR
496LH06812000 запросить цену →STOP-RING-3
506LL39484000 запросить цену →HRNS-NEMPSN-H657
516LL39436000 запросить цену →HRNS-PFP-UPLINE1-H657
526LL39437000 запросить цену →HRNS-PFP-UPLINE2-H657
53F0-01810000 запросить цену →LWS-0511S-V0

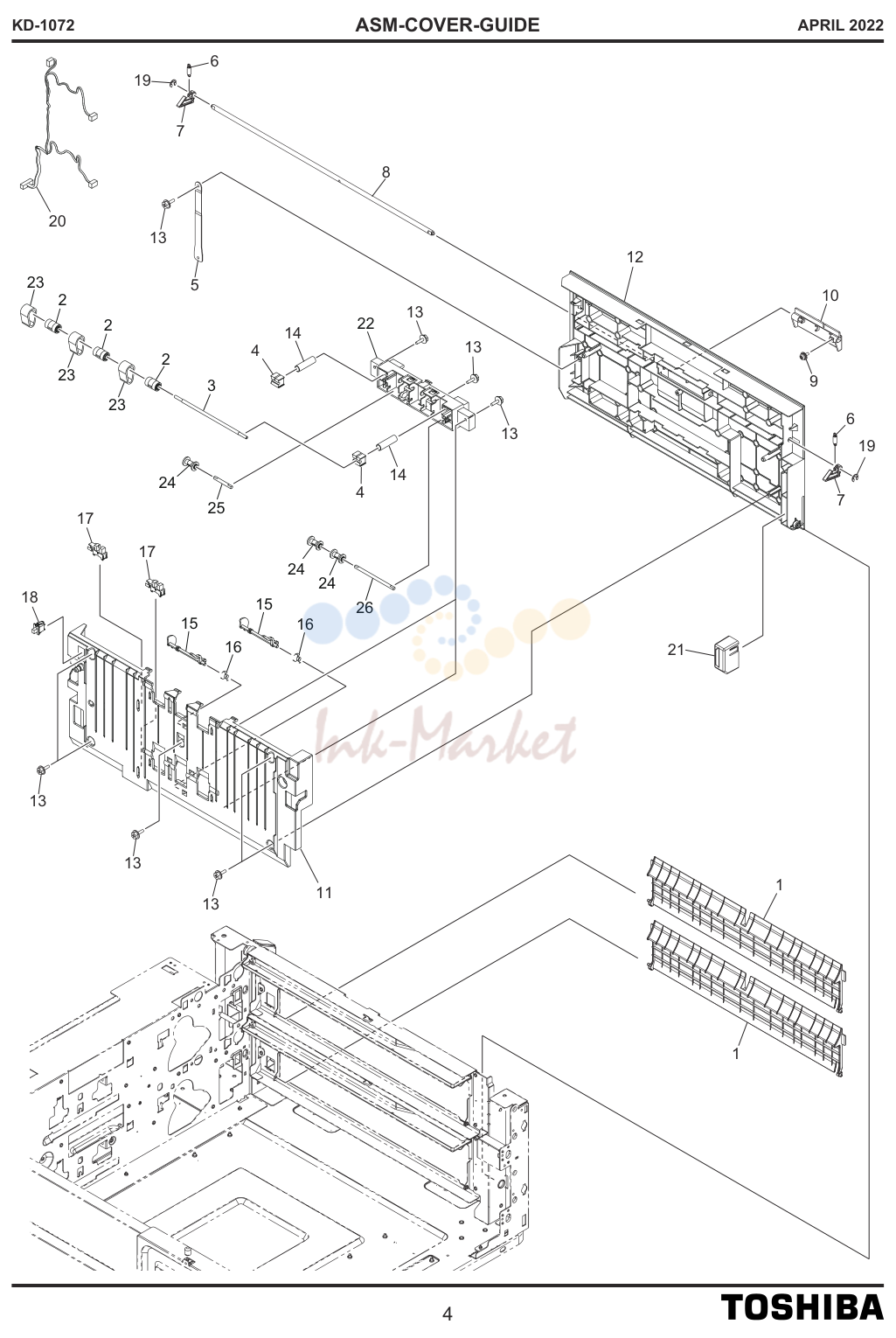

ASM-COVER-GUIDE

ASM-COVER-GUIDE

№АртикулНаименование
16LJ66852100 запросить цену →GUIDE-TRNS-LEFT-MID-PFPS2
26LL50232000 запросить цену →ROL-RELAY-IDL-T-LCF
36LH58117100 запросить цену →SHAFT-RELAY-IDL-PFP-PBF2
46LH34715000 запросить цену →BUSH-FEED-IDL
56LJ66793000 запросить цену →STOPPER-STRING-PFP-1032
66LH58002000 запросить цену →SPG-E-4R9XR6X18R2-HOOK
76LH58005000 запросить цену →HOOK-COVER-PFP
86LH57928000 запросить цену →SHAFT-HOOK-PFP
9X0-00060000 запросить цену →S/PAN/SWWP-M3X6-NI
106LH57995200 запросить цену →KNOB-COVER-LOIRE-W2
116LL51310000 запросить цену →GUIDE-COVER-PFP-300G
126LL51311000 запросить цену →COVER-RIGHT-DOOR-300G
13X0-02247000 запросить цену →S/TPP/FHEXM-3X8-NI
146LJ69420000 запросить цену →SPG-C-8R4XR9X29
156LL13847000 запросить цену →ACTR-H44X-JAM-COV
166LH57936000 запросить цену →SPG-T-SNSR-LOW-350
17C0-20487000 запросить цену →GP1A173LCS3F
18E0-16446000 запросить цену →SW1AG-550
19X0-00964000 запросить цену →RR/E-3-SS
206LL39535000 запросить цену →HRNS-PFP-FED-CV-H657
216LH57998100 запросить цену →BLK-GUIDE-SET-PFP_S
226LL51336000 запросить цену →HLDR-ROL-RLY-T-LCF
236LL51347000 запросить цену →BELT-FEED-22-13
246LL50233000 запросить цену →ROL-RELAY-SUB-IDL-T-LCF
256LL51362100 запросить цену →SFT-RELAY-IDL-PFP-PBF2
266LL51363100 запросить цену →SFT-RELAY-IDL-L-PBF2

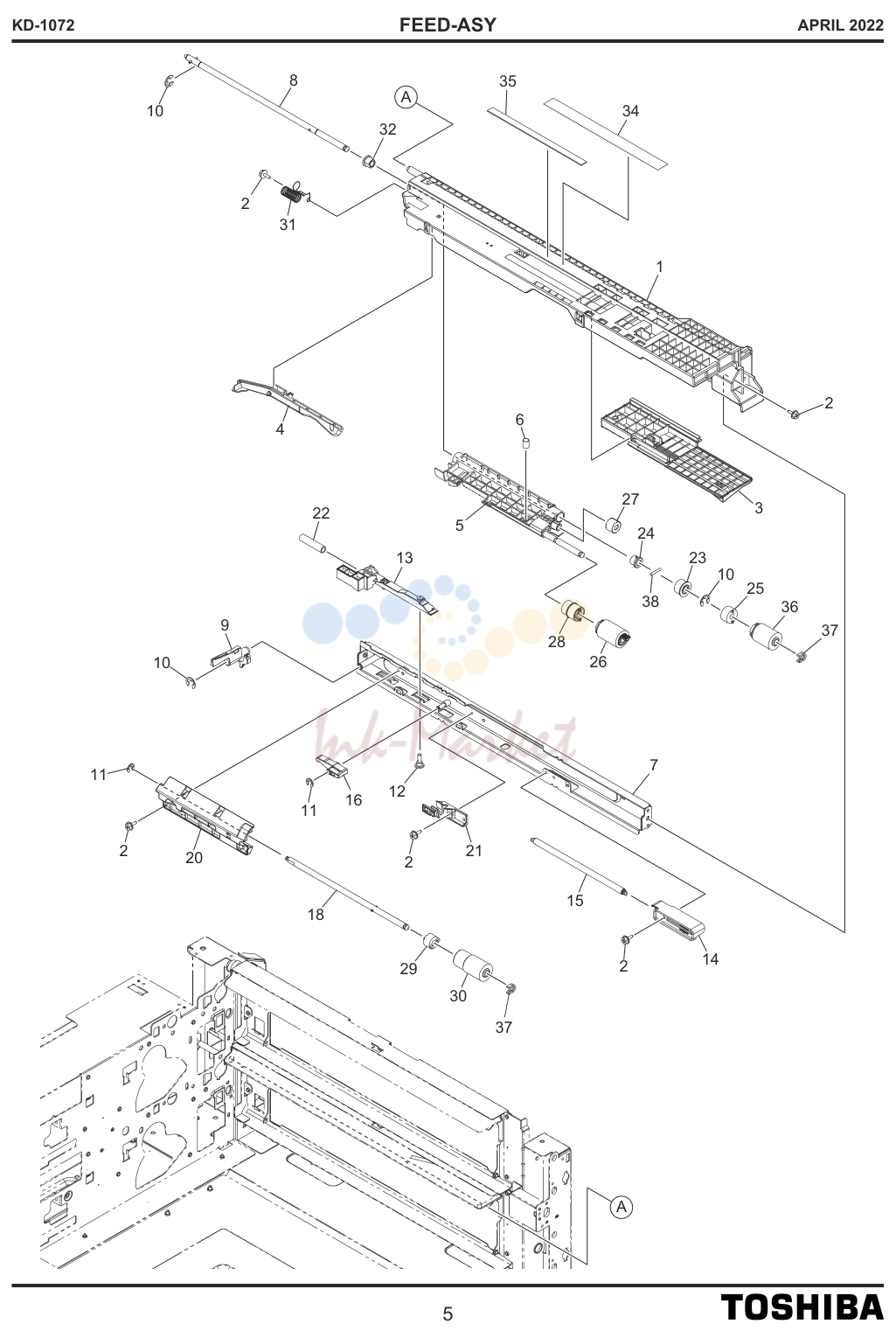

FEED-ASY

FEED-ASY

№АртикулНаименование
16LK50760000 запросить цену →FRAME-FEED-H373
2X0-02420000 запросить цену →S/TPS/FHEXM/R-3X8-ZU3
36LJ56263100 запросить цену →GUIDE-FEED-UP-F-21X_HS
46LJ56248100 запросить цену →ACTR-EMPTY-CST-2X_HS
56LJ56381100 запросить цену →ARM-PICK-H21X_H-K170
66LJ56359000 запросить цену →SPG-C-PU-H21Y
76LK50773000 запросить цену →ASYS-STAY-FEED-H373
86LL45127000 запросить цену →ASYS-SFT-ROL-FEED-K163
96LL45142000 запросить цену →LEVER-PU-LINK-K163
10X0-00966000 запросить цену →RR/E-5-SS
11X0-00964000 запросить цену →RR/E-3-SS
126LH05511000 запросить цену →SCREW-M3X8-3.2-P
136LL45124000 запросить цену →SLIDER-SPT-K163
146LJ56247100 запросить цену →HOLDER-SPE-SPT-21X_HS
156LK51232000 запросить цену →SPG-E-SPT-H373
166LJ56249100 запросить цену →ARM-SFT-SPT-K163
186LJ56393000 запросить цену →ASYS-SHAFT-ROL-SPT-H21X_H
206LJ56264100 запросить цену →GUIDE-FEED-R-21X_HS
216LJ56258000 запросить цену →GUIDE-SFT-SPT-H21X_H
226LK50747000 запросить цену →SPG-C-SLIDER-H370
236LL45118000 запросить цену →GEAR-5S30-6
246LJ56246000 запросить цену →BUSH-6X10X9F-POM
266LJ56242000 запросить цену →ASYS-ROLL-FEED-H21X_H
276LJ56244000 запросить цену →GEAR-5S25-8
286LJ56245000 запросить цену →GEAR-5S30-6
296LJ56289000 запросить цену →TL-SEP-ORG-400
306LK50742000 запросить цену →ASYS-ROLL-SPT-H373
316LJ56267000 запросить цену →SPG-EARTH-FEED-UNIT
326LA03977000 запросить цену →BUSH-F6-GCB
346LJ56295000 запросить цену →MYLAR-SPACE-FEED
356LJ56296000 запросить цену →RUBBER-SPACE-FEED
366LK50739000 запросить цену →ASYS-ROLL-FEED-H373
38X0-00980000 запросить цену →P/PRL/AH7-2X10-SS

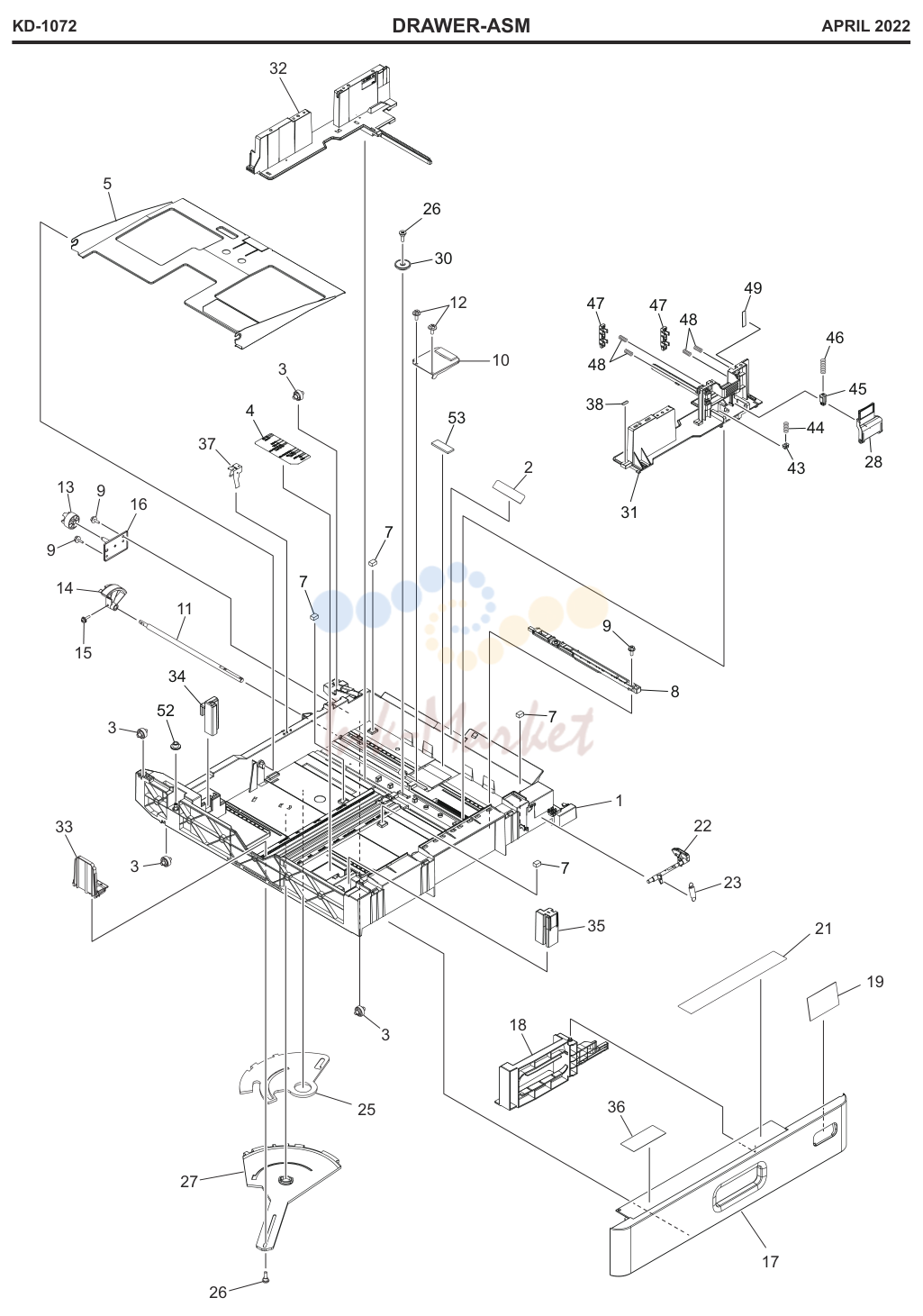

DRAWER-ASM

DRAWER-ASM

№АртикулНаименование
16LL45601100 запросить цену →CST-K163-SRA3NS
26LJ66823000 запросить цену →SHEET-CST-H21X
36LJ56845000 запросить цену →ROLL-CST-H21X
46LL45652000 запросить цену →LBL_P-SIZE-LDA3-K163
56LL45633000 запросить цену →ASYS-TRAY-CST-H-K163
76LL08517000 запросить цену →CUSH-CST-TRAY
86LL45605000 запросить цену →HLDR-ADJST-GUIDE-K163
9X0-02247000 запросить цену →S/TPP/FHEXM-3X8-NI
106LH05746000 запросить цену →ASYS-LEVER-ELV-CST-F43X
116LJ56910000 запросить цену →SHAFT-ELV-CST-H21X
12X0-02235000 запросить цену →S/FHEXM-M4X8-NI
136LJ56847100 запросить цену →CPG-TRAY-UP-H37X
146LJ56832100 запросить цену →GEAR-DRV-TRAYUP-SFT-H37X
15X0-00094000 запросить цену →S/PAN/SWWP-M3X10-NI
166LL45678000 запросить цену →ASYS-PLATE-DRV-CST-K16X
176LL45603000 запросить цену →COVER-CST-K163
186LJ56838200 запросить цену →HNDL-CST-H370
196LK51245000 запросить цену →SIZE-CST-37X-A4
196LK51245100 запросить цену →SIZE-CST-37X-LT
216LL45639000 запросить цену →LBL_O-GUIDE-CST-K163
226LJ56925000 запросить цену →LVR-CST2-H-H21X_E_SHAFT
236LJ56839000 запросить цену →SPG-E-8R9XR9X29R5
256LH05721100 запросить цену →PUSHER-SIDE-CST-F43X_S
266LH05511000 запросить цену →SCREW-M3X8-3.2-P
276LK51260000 запросить цену →PUSHER-END-CST-F43X
286LL08537000 запросить цену →LEVER-SIDE-GUIDE
306LL08533000 запросить цену →GEAR-10S18-8-SIDE-GID
316LL45600000 запросить цену →SLIDE-WALL-F-K163
326LL45630000 запросить цену →ASYS-SLIDE-WALL-R-K163
336LJ56827100 запросить цену →WALL-END-CST-H-H21X_S
346LJ56834100 запросить цену →WALL-LONGPAPER-R-H-H21X_S
356LJ56833100 запросить цену →WALL-LONGPAPER-F-H-H21X_S
366LK66102000 запросить цену →LBL_O-GUIDE-LDA3-H41X
376LK51269000 запросить цену →SPG-F-TRAY-CST-H21Y
386LL08518000 запросить цену →LBL-P-SIZE-REF-H44X
436LL08536000 запросить цену →CLICK-PIN
446LL08520000 запросить цену →SPG-C-CLICK-PIN
456LL08538000 запросить цену →LOCK-RACK
466LL08521000 запросить цену →SPG-C-LOCK-LACK
476LL08535000 запросить цену →PUSH-BAR
486LL08519000 запросить цену →SPG-C-PUSH-BAR
496LL45606000 запросить цену →SHEET-SIDE-GUIDE-K163
526LL45608000 запросить цену →ROLL-CST-SIDE-H21X
536LH05743000 запросить цену →CUSH-CST-LIFT
