Toshiba KD 1058 Paper Feed Pedestal — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

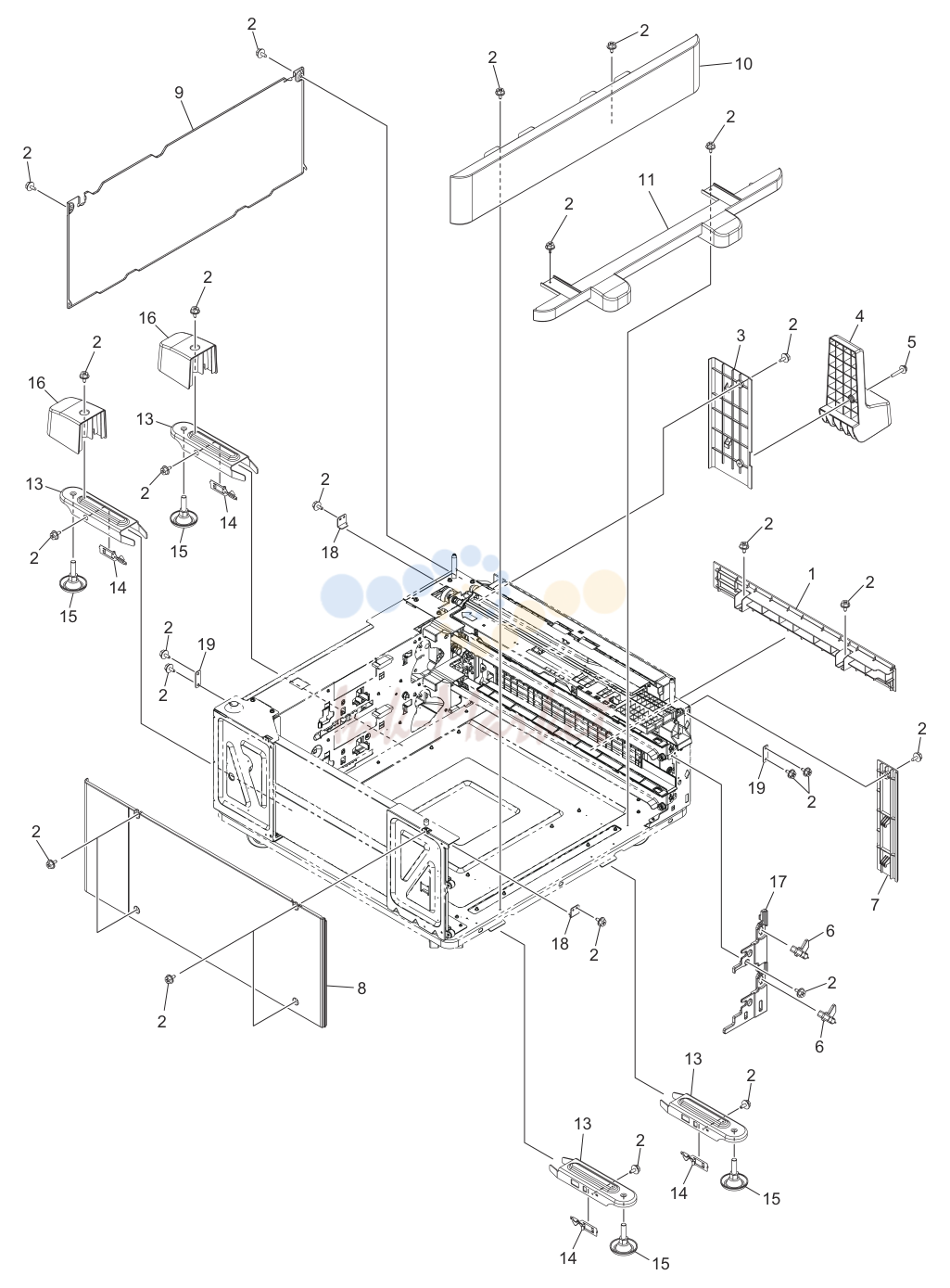

ASM-COVER
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH58094200 запросить цену → | COVER-R-LOW-LOIREB |
| 2 | X0-02419000 запросить цену → | S/TPS/FHEXM/R-3X6-ZU3 |
| 3 | 6LH58091400 запросить цену → | COVER-R-R_B |
| 4 | 6LH58099400 запросить цену → | FOOT-SIDE-PFP-RGT_B |
| 5 | X0-02673000 запросить цену → | S/PAN/SWWP-M3X14-ZB3 |
| 6 | 6LJ56274100 запросить цену → | LEVER-FEED-UNIT-21X_HS |
| 7 | 6LJ66757200 запросить цену → | COVER-R-F-PFP_B |
| 8 | 6LJ66826200 запросить цену → | COVER-LEFT-PFP_B |
| 9 | 6LH58111000 запросить цену → | COVER-RIGHT-REAR-PFP |
| 10 | 6LK51219000 запросить цену → | COVER-F-L-PFP-H370 |
| 11 | 6LJ66758200 запросить цену → | COVER-SCART-PFP_B |
| 13 | 6LH58104000 запросить цену → | BRKT-FOOT-M8-PFP-F47X |
| 14 | 6LH58041000 запросить цену → | SPG-F-FOOT-PFP-F47X |
| 15 | 6LH58105000 запросить цену → | ADJSTR-FOOT-M8-PFP-S |
| 16 | 6LH58086400 запросить цену → | COVER-FOOT-B |
| 17 | 6LJ66756100 запросить цену → | COVER-FRT-PILLAR-R-PFP_S |
| 18 | 6LH57937000 запросить цену → | BRKT-JOINT-P-R |
| 19 | 6LH57948000 запросить цену → | BRKT-JOINT-P-F-PFP |

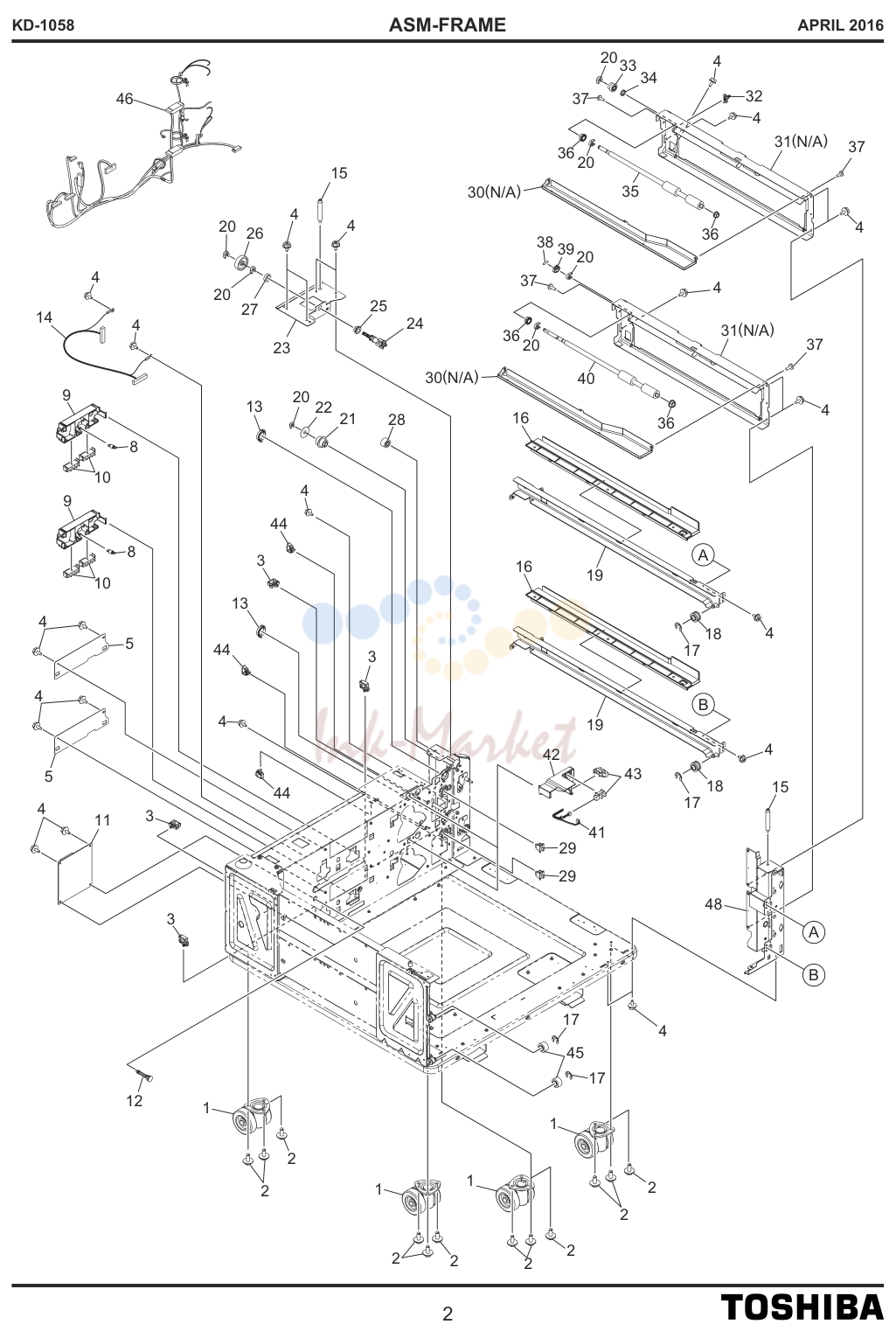

ASM-FRAME
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH00856000 запросить цену → | BWP-50N-CUSTOM |
| 2 | X0-02421000 запросить цену → | S/TPS/FHEXM/R-4X8-ZU3 |
| 3 | F0-01609000 запросить цену → | RLWC-2SV0 |
| 4 | X0-02419000 запросить цену → | S/TPS/FHEXM/R-3X6-ZU3 |
| 5 | 6LJ66759000 запросить цену → | PLATE-BLIND-PFP |
| 8 | 6LJ56887000 запросить цену → | SPG-E-8R8XR9X19R9 |
| 9 | 6LJ56818000 запросить цену → | HOLDER-SNSR-CST-H21X |
| 10 | E0-14485000 запросить цену → | PS-42C02-F NS |
| 11 | 6LK45897000 запросить цену → | PWA-H-PFP-552 |
| 12 | F0-00221000 запросить цену → | KGLS-24RTV0 |
| 13 | 6LJ66712000 запросить цену → | BUSH-CPL-FEED-PFU |
| 14 | 6LJ62008000 запросить цену → | HRNS-PFP-552-2 |
| 15 | 6LJ66780000 запросить цену → | PIN-LOCAT-PFP |
| 16 | 6LK50704000 запросить цену → | RAIL-FEED-UNIT-L-H373 |
| 17 | X0-00966000 запросить цену → | RR/E-5-SS |
| 18 | 6LJ69392000 запросить цену → | ROLL-RAIL-CST-H21X-1 |
| 19 | 6LK50737000 запросить цену → | ASYS-RAIL-CST-RIGHT-H373 |
| 21 | 6LH57975000 запросить цену → | GEAR-10S16_P2GT27-6-L |
| 22 | 41319076000 запросить цену → | HWAS-PFP-SUS |
| 23 | 6LJ66742000 запросить цену → | PLATE-TOP-REAR-PFP |
| 24 | 6LJ66722000 запросить цену → | CPL-DRV-L-PFP |
| 25 | 44201492000 запросить цену → | BUSH-6-POM |
| 26 | 6LA62276000 запросить цену → | GEAR-10S28-6-D |
| 27 | 6LJ66717000 запросить цену → | CLR-CPL-PFP |
| 28 | 6LH57965000 запросить цену → | GEAR-10S16-6-M |
| 29 | E0-01853000 запросить цену → | CS1A-B2CA |
| 30 | 6LJ66781000 запросить цену → | RAIL-FEED-UNIT-U-PFP |
| 31 | 6LJ66703000 запросить цену → | GUIDE-TRNS-LEFT-U-PFP |
| 32 | 6LH58116000 запросить цену → | PUSH-IDL-PFP-N |
| 33 | 6LJ66715000 запросить цену → | GEAR-10S16-06-PFP |
| 34 | 6LA32851000 запросить цену → | COLAR-0602 |
| 35 | 6LH58004000 запросить цену → | ROL-TR-2 |
| 36 | 6LH53768000 запросить цену → | BUSH-6-NU4 |
| 37 | X0-02069000 запросить цену → | S/TPS/BID-3X6-ZU3 |
| 38 | X0-00979000 запросить цену → | P/PRL/AH7-2X8-SS |
| 39 | 6LH58084000 запросить цену → | CPG-ROL-PFP |
| 40 | 6LH58003000 запросить цену → | ROL-TR-3 |
| 41 | 6LJ60558000 запросить цену → | HRNS-PFP-EMP-552 |
| 42 | 6LJ56265000 запросить цену → | HOLDER-SNSR-FS-H21X_H |
| 43 | C0-17839000 запросить цену → | LG2A14BL1 |
| 44 | F0-01459000 запросить цену → | RLWT-2V0 |
| 45 | 6LJ69393000 запросить цену → | ROLL-RAIL-CST-H21X-2 |
| 46 | 6LJ60581000 запросить цену → | HRNS-PFP-INSIDE-552 |
| 48 | 6LJ66725000 запросить цену → | ASYS-FRM-FRONT-RIGHT-PFP |

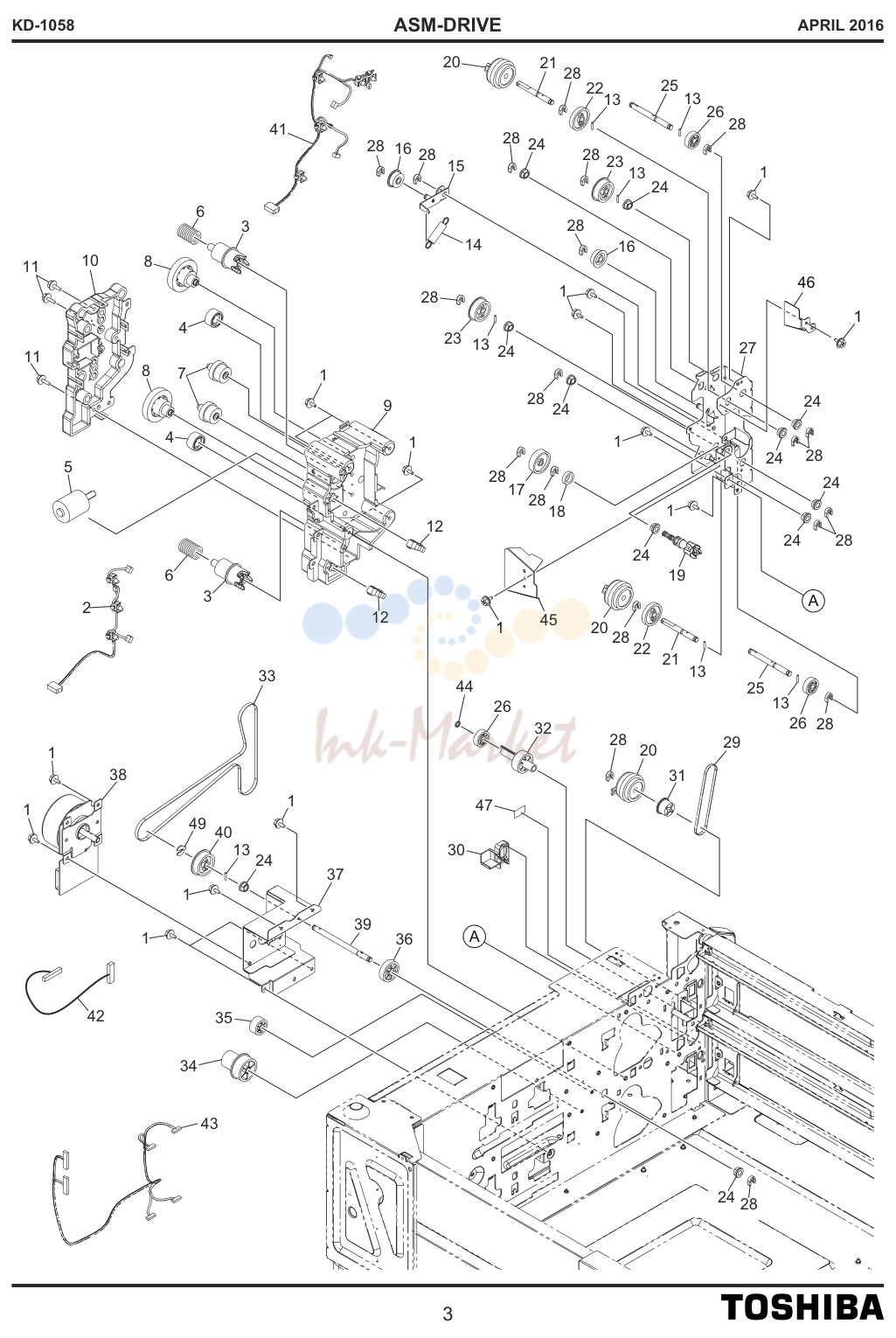

ASM-DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 1 | X0-02419000 запросить цену → | S/TPS/FHEXM/R-3X6-ZU3 |
| 2 | 6LJ60582000 запросить цену → | HRNS-PFP-NEMP-552 |
| 3 | 6LJ56846000 запросить цену → | GEAR-8S26-H21X |
| 4 | 6LH05707000 ✓ в наличии | GEAR-8S25-10 |
| 5 | 6LA56976000 запросить цену → | MOTR.D-TRAY-CST |
| 7 | 44201854000 запросить цену → | G05H-45/G05S-15 |
| 8 | 44201853000 запросить цену → | G06S-13-G05S-80 |
| 9 | 6LJ66752100 запросить цену → | CASE-TRAYUP-GEAR-F-PFP_S |
| 10 | 6LJ66753100 запросить цену → | CASE-TRAYUP-GEAR-R-PFP_S |
| 11 | X0-02247000 запросить цену → | S/TPP/FHEXM-3X8-NI |
| 12 | C0-17839000 запросить цену → | LG2A14BL1 |
| 13 | X0-00980000 запросить цену → | P/PRL/AH7-2X10-SS |
| 14 | 6LJ66754000 запросить цену → | SPG-E-TENS-PFP |
| 15 | 6LJ66706000 запросить цену → | ASYS-BRKT-DRV-TENS-PFP |
| 16 | 6LJ66724000 запросить цену → | PULLY-DRV-TENS-PFP |
| 17 | 6LA62276000 запросить цену → | GEAR-10S28-6-D |
| 18 | 6LJ66717000 запросить цену → | CLR-CPL-PFP |
| 19 | 6LJ66722000 запросить цену → | CPL-DRV-L-PFP |
| 20 | 6LH51224000 запросить цену → | CLUTCH-50C-G28-6 |
| 21 | 6LJ66713000 запросить цену → | SHAFT-DRV-1-PFP |
| 22 | 6LE59993000 запросить цену → | GEAR-10S028 |
| 23 | 6LH57972000 запросить цену → | PULLY-S3M28-6-E |
| 24 | 44201492000 запросить цену → | BUSH-6-POM |
| 25 | 6LJ66720000 запросить цену → | SHAFT-DRV-2-PFP |
| 26 | 6LH57979000 запросить цену → | GEAR-10S20-6-E |
| 27 | 6LJ66709000 запросить цену → | ASYS-BRKT-DRV-PFP |
| 29 | 6LJ66718000 запросить цену → | BLT/T-202-2GT-3 |
| 30 | 6LJ69412000 запросить цену → | GUIDE-HRNS-SNSR-PFU |
| 31 | 6LH58085000 запросить цену → | PULLY-2GT027-6 |
| 32 | 6LJ66719000 запросить цену → | GEAR-10S25-6 |
| 33 | 6LJ66760000 запросить цену → | BLT/T-633-S3M-4 |
| 34 | 6LH58025000 запросить цену → | GEAR-10S29_5H48-6-B |
| 35 | 6LH57954000 запросить цену → | GEAR-10S20-6-C |
| 36 | 6LH57962000 запросить цену → | GEAR-10S26-6-D |
| 37 | 6LJ66723000 запросить цену → | BRKT-DRV-MOTOR-PFP |
| 38 | 6LH36234000 запросить цену → | MOTR_D-FUSER-450 |
| 39 | 6LK54757000 запросить цену → | ASYS-SHAFT-GEAR-MOT-PFP |
| 40 | 6LH57978000 запросить цену → | PULLY-S3M30-6-D |
| 41 | 6LJ60583000 запросить цену → | HRNS-PFP-CSTSW-552 |
| 42 | 6LJ60559000 запросить цену → | HRNS-PFP-MOT-552 |
| 43 | 6LJ60560000 запросить цену → | HRNS-PFP-PSIZE-552 |
| 44 | 6LA32851000 запросить цену → | COLAR-0602 |
| 45 | 6LJ66806000 запросить цену → | PLATE-GUARD-GEAR-PFP-LWR |
| 46 | 6LJ66805000 запросить цену → | PLATE-GUARD-GEAR-PFP-UPR |
| 47 | 6LJ66820000 запросить цену → | MYLAR-GUIDE-HRNS-SNSR |
| 49 | 6LH06812000 запросить цену → | STOP-RING-3 |

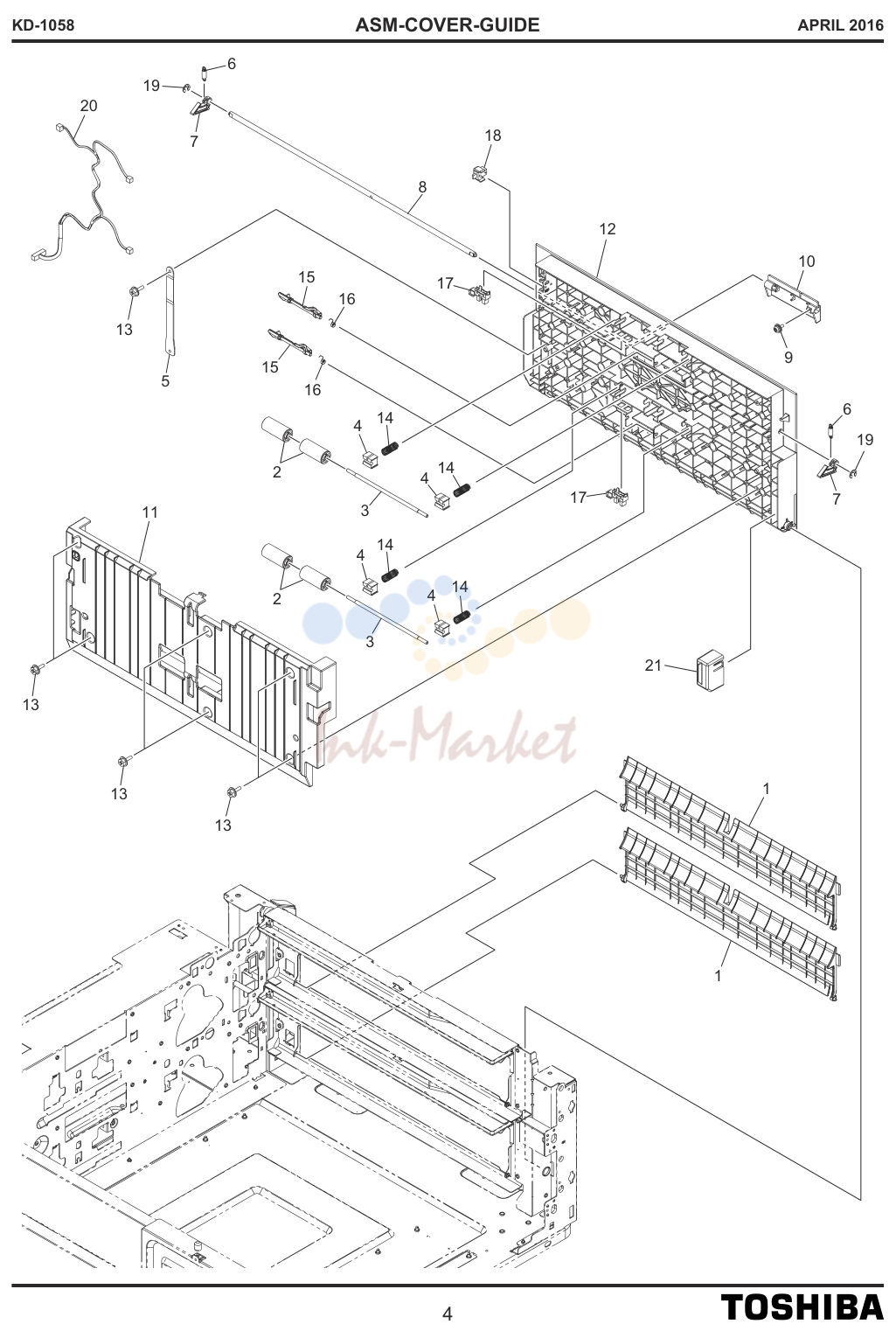

ASM-COVER-GUIDE
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LJ66852000 запросить цену → | GUIDE-TRNS-LEFT-MID-PFP_S |
| 2 | 6LH57916000 запросить цену → | ROL-RELAY-IDL-PFP |
| 3 | 6LH57918000 запросить цену → | SHAFT-RELAY-IDL-PFP |
| 4 | 6LH34715000 запросить цену → | BUSH-FEED-IDL |
| 5 | 6LJ66793000 запросить цену → | STOPPER-STRING-PFP-1032 |
| 6 | 6LH58002000 запросить цену → | SPG-E-4R9XR6X18R2-HOOK |
| 7 | 6LH58005000 запросить цену → | HOOK-COVER-PFP |
| 8 | 6LH57928000 запросить цену → | SHAFT-HOOK-PFP |
| 9 | X0-00060000 запросить цену → | S/PAN/SWWP-M3X6-NI |
| 10 | 6LH57995200 запросить цену → | KNOB-COVER-LOIRE-W2 |
| 11 | 6LH57999000 запросить цену → | GUIDE-COVER-PFP |
| 12 | 6LH58000200 запросить цену → | COVER-RIGHT-DOOR-B |
| 13 | X0-02247000 запросить цену → | S/TPP/FHEXM-3X8-NI |
| 14 | 6LJ69420000 запросить цену → | SPG-C-8R4XR9X29 |
| 15 | 6LH57921000 запросить цену → | ACTR-LOIRE-PFP |
| 16 | 6LH57936000 запросить цену → | SPG-T-SNSR-LOW-350 |
| 17 | C0-14266000 запросить цену → | LG248BL1 |
| 19 | X0-00964000 запросить цену → | RR/E-3-SS |
| 20 | 6LH61359000 запросить цену → | HRNS-PFP-FED-CV-503 |
| 21 | 6LH57998100 запросить цену → | BLK-GUIDE-SET-PFP_S |

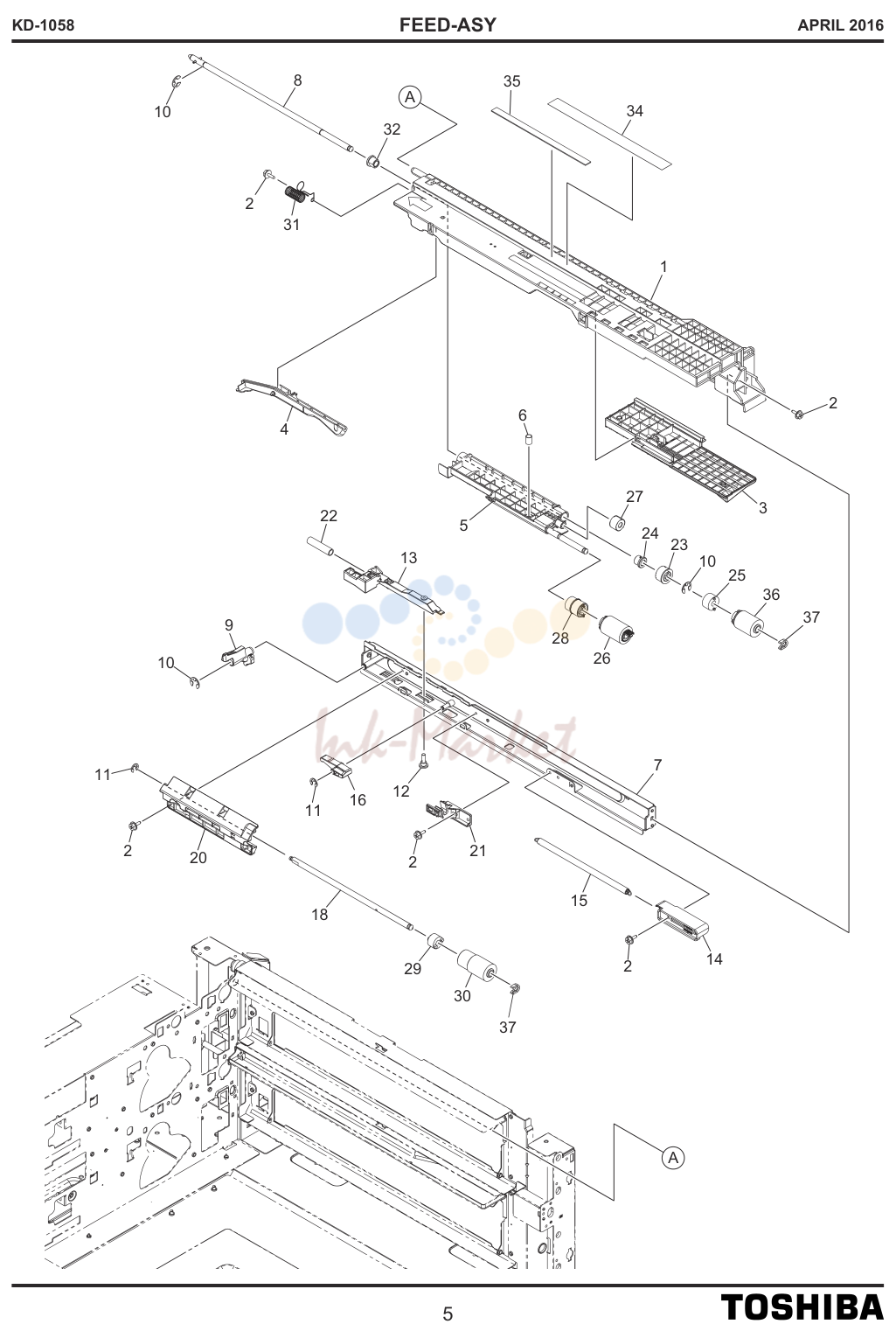

FEED-ASY
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LK50705000 запросить цену → | FRAME-FEED-H373 |
| 2 | X0-02420000 запросить цену → | S/TPS/FHEXM/R-3X8-ZU3 |
| 3 | 6LJ56263100 запросить цену → | GUIDE-FEED-UP-F-21X_HS |
| 4 | 6LJ56248100 запросить цену → | ACTR-EMPTY-CST-2X_HS |
| 5 | 6LJ56275000 запросить цену → | ARM-PICK-H21X_H |
| 6 | 6LJ56359000 запросить цену → | SPG-C-PU-H21Y |
| 7 | 6LK50706000 запросить цену → | ASYS-STAY-FEED-H373 |
| 8 | 6LJ56276000 запросить цену → | ASYS-SFT-ROL-FEED-H21X_H |
| 9 | 6LJ56250000 запросить цену → | LEVER-PU-LINK-H21X_H |
| 10 | X0-00966000 запросить цену → | RR/E-5-SS |
| 11 | X0-00964000 запросить цену → | RR/E-3-SS |
| 12 | 6LH05511000 запросить цену → | SCREW-M3X8-3.2-P |
| 13 | 6LK50754000 запросить цену → | SLIDER-SPT-H21X_H |
| 14 | 6LJ56247100 запросить цену → | HOLDER-SPE-SPT-21X_HS |
| 15 | 6LK51232000 запросить цену → | SPG-E-SPT-H373 |
| 16 | 6LJ56249000 запросить цену → | ARM-SFT-SPT-H21X_H |
| 18 | 6LJ56279000 запросить цену → | ASYS-SHAFT-ROL-SPT-H21X_H |
| 20 | 6LJ56264100 запросить цену → | GUIDE-FEED-R-21X_HS |
| 21 | 6LJ56258000 запросить цену → | GUIDE-SFT-SPT-H21X_H |
| 22 | 6LK50747000 запросить цену → | SPG-C-SLIDER-H370 |
| 23 | 6LJ56239000 запросить цену → | ASYS-GEAR-5S30-6L |
| 24 | 6LJ56246000 запросить цену → | BUSH-6X10X9F-POM |
| 26 | 6LJ56242000 запросить цену → | ASYS-ROLL-FEED-H21X_H |
| 27 | 6LJ56244000 запросить цену → | GEAR-5S25-8 |
| 28 | 6LJ56245000 запросить цену → | GEAR-5S30-6 |
| 29 | 6LJ56289000 запросить цену → | TL-SEP-ORG-400 |
| 30 | 6LK50742000 запросить цену → | ASYS-ROLL-SPT-H373 |
| 31 | 6LJ56267000 запросить цену → | SPG-EARTH-FEED-UNIT |
| 32 | 6LA03977000 запросить цену → | BUSH-F6-GCB |
| 34 | 6LJ56295000 запросить цену → | MYLAR-SPACE-FEED |
| 35 | 6LJ56296000 запросить цену → | RUBBER-SPACE-FEED |
| 36 | 6LK50739000 запросить цену → | ASYS-ROLL-FEED-H373 |

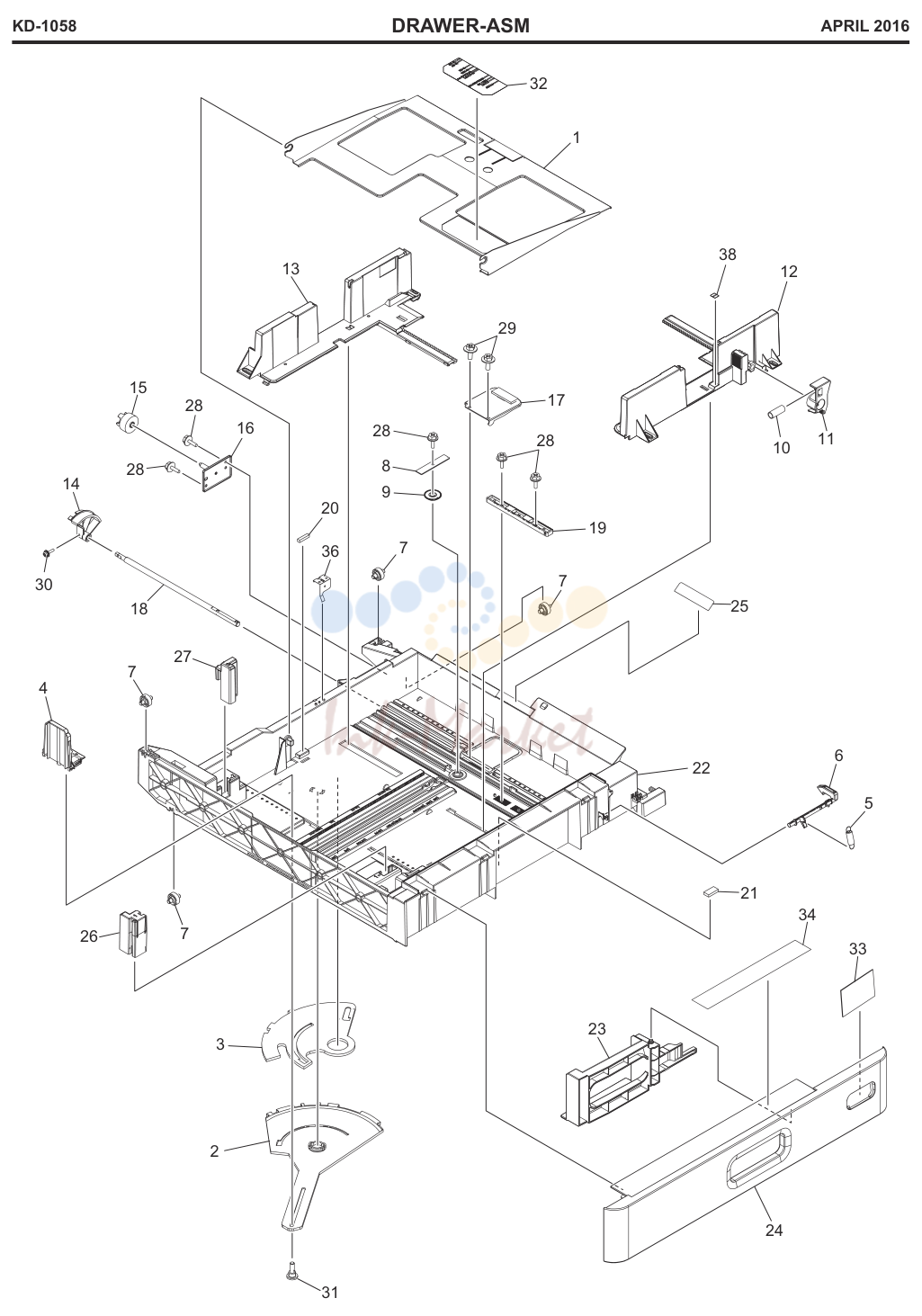

DRAWER-ASM
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LK51242000 запросить цену → | ASYS-TRAY-CST-H-H21X |
| 2 | 6LK51260000 запросить цену → | PUSHER-END-CST-F43X |
| 3 | 6LH05721000 запросить цену → | PUSHER-SIDE-CST-F43X |
| 4 | 6LJ56827100 запросить цену → | WALL-END-CST-H-H21X_S |
| 5 | 6LJ56839000 запросить цену → | SPG-E-8R9XR9X29R5 |
| 6 | 6LJ56925000 запросить цену → | LVR-CST2-H-H21X_E_SHAFT |
| 7 | 6LJ56845000 запросить цену → | ROLL-CST-H21X |
| 8 | 6LK51241000 запросить цену → | PLT-WALL-GEAR-H370 |
| 9 | 6LE53717000 запросить цену → | GEAR-10S18-8-TRAY |
| 10 | 6LA56695000 запросить цену → | SPC-LVR-WALL-F |
| 11 | 6LJ56802100 запросить цену → | LEVER-LOCK-WALL-H21X_S |
| 12 | 6LJ56957000 запросить цену → | SLIDE-WALL-F-H21X-H |
| 13 | 6LJ56872000 запросить цену → | ASYS-SLIDE-WALL-R-H21X-H |
| 14 | 6LJ56832100 запросить цену → | GEAR-DRV-TRAYUP-SFT-H37X |
| 15 | 6LJ56847100 запросить цену → | CPG-TRAY-UP-H37X |
| 16 | 6LJ56851000 запросить цену → | ASYS-PLATE-DRV-CST-H21X |
| 17 | 6LH05746000 запросить цену → | ASYS-LEVER-ELV-CST-F43X |
| 18 | 6LJ56910000 запросить цену → | SHAFT-ELV-CST-H21X |
| 19 | 6LJ56815000 запросить цену → | WALL-STOP-H21X |
| 20 | 6LH51643000 запросить цену → | CHSH-CST-F47X |
| 21 | 6LH05741000 запросить цену → | CUSH-CST-S |
| 22 | 6LJ56938000 запросить цену → | CST-H21X-SR |
| 23 | 6LJ56838200 запросить цену → | HNDL-CST-H370 |
| 24 | 6LK51218000 запросить цену → | COVER-CST-H373 |
| 25 | 6LJ66823000 запросить цену → | SHEET-CST-H21X |
| 26 | 6LJ56833000 запросить цену → | WALL-LONGPAPER-F-H-H21X |
| 27 | 6LJ56834000 запросить цену → | WALL-LONGPAPER-R-H-H21X |
| 28 | X0-02247000 запросить цену → | S/TPP/FHEXM-3X8-NI |
| 29 | X0-02235000 запросить цену → | S/FHEXM-M4X8-NI |
| 30 | X0-00094000 запросить цену → | S/PAN/SWWP-M3X10-NI |
| 31 | 6LH05511000 запросить цену → | SCREW-M3X8-3.2-P |
| 32 | 6LK51247000 запросить цену → | LBL_P-SIZE-SRA3-H373 |
| 33 | 6LK51245000 запросить цену → | SIZE-CST-37X-A4 |
| 33 | 6LK51245100 запросить цену → | SIZE-CST-37X-LT |
| 34 | 6LK51249000 запросить цену → | LBL_O-GUIDE-CST-H373 |
| 36 | 6LJ56943000 запросить цену → | SPG-F-TRAY-CST-H21Y |
| 38 | 6LJ56953000 запросить цену → | LBL_P-SIZE-REF-H21X |
комментарии
