Toshiba KD 1039 Paper Feed Pedestal — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».

Запчасти по узлам (со схемами)

Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.

Содержание

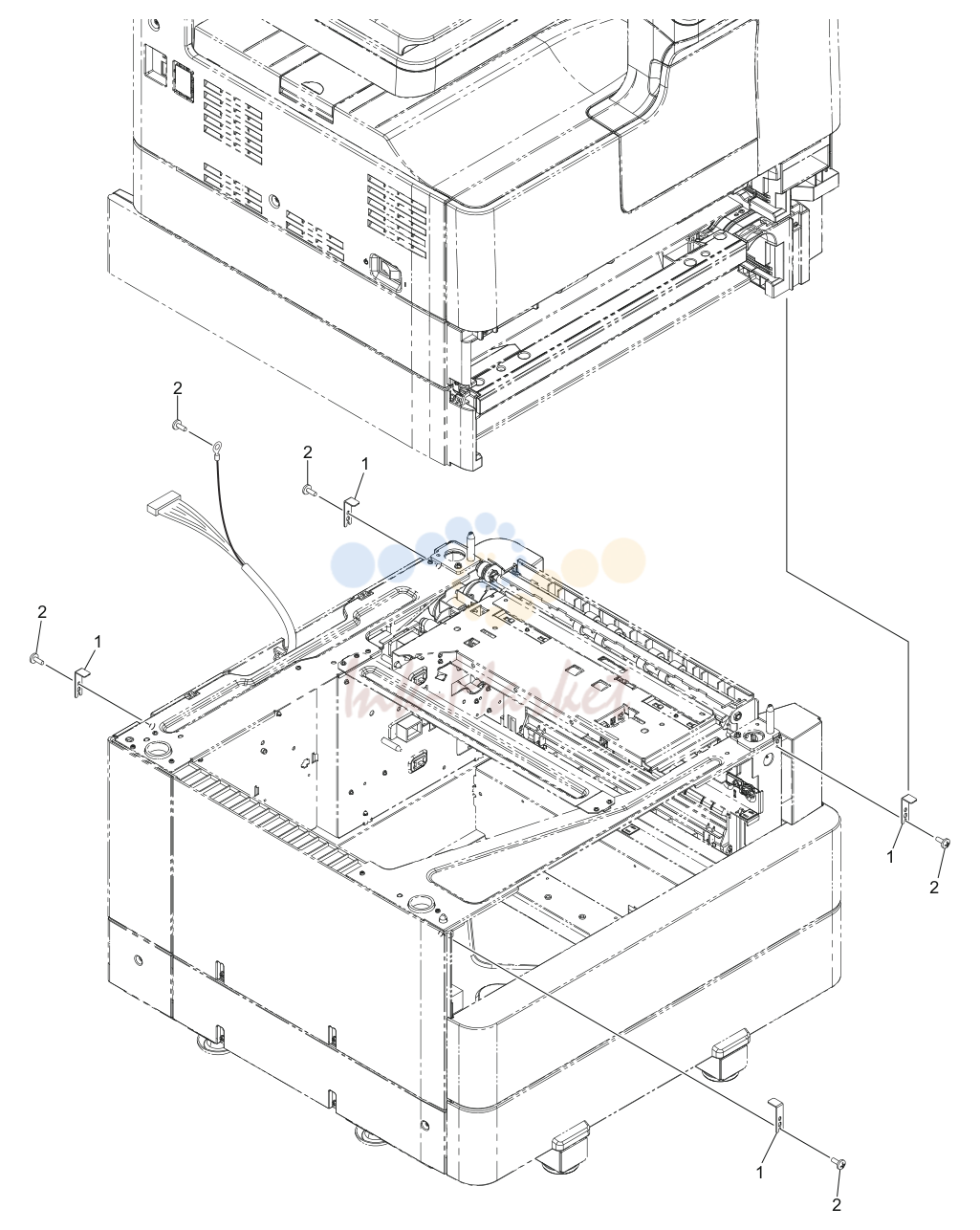

BRKT-ASY

BRKT-ASY

№АртикулНаименование
16LE59605000 запросить цену →BRKT-JOINT-LEX-PFP
2X0-02069000 запросить цену →S/TPS/BID-3X6-ZU3

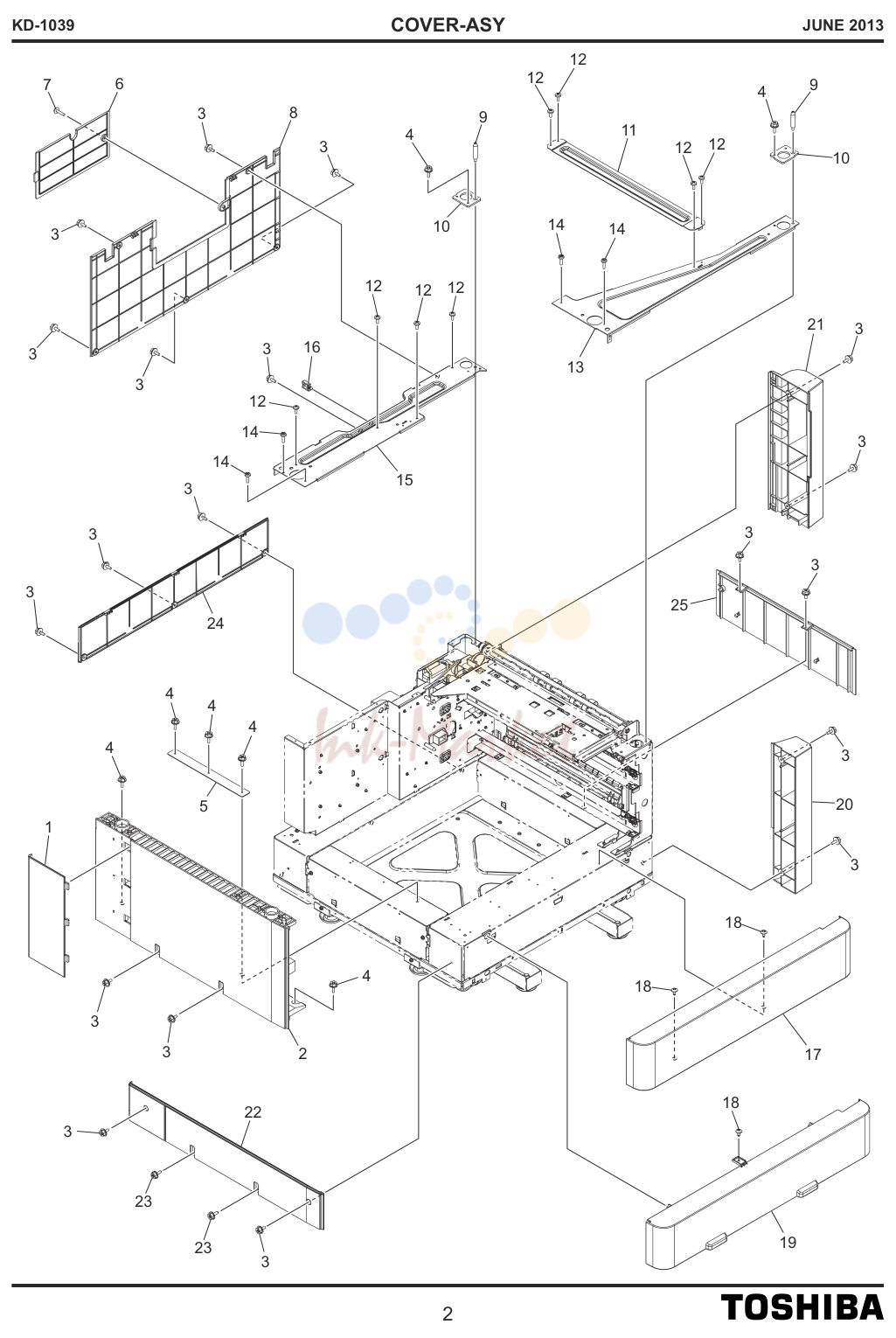

COVER-ASY

COVER-ASY

№АртикулНаименование
16LA47886300 запросить цену →COVER-L-DSGN-H241
26LA47885300 запросить цену →COV-LEFT-PFP-H241
3X0-02592000 запросить цену →S/TPD3/FHEXM-3X6-ZU3
4X0-02593000 запросить цену →S/TPD3/FHEXM-3X8-ZU3
56LA47867000 запросить цену →PLT-FOOT-LOCK
66LA47825300 запросить цену →COVER-REAR-CON-H241
7X0-01581000 запросить цену →S/TPP/BRZ-3X10-NC
86LA47883300 запросить цену →COVER-REAR-H241
96LA48055000 запросить цену →PIN-LOCAT-PFP
1041319163000 запросить цену →PLT-SPACER
116LA47869000 запросить цену →STAY-TOP-SUP
12X0-00676000 запросить цену →S/TPS/BID-3X6-NI
136LA47866000 запросить цену →STAY-TOP-F-PFP
14X0-00602000 запросить цену →S/TPP/PAN-3X8-NI
156LA47865000 запросить цену →STAY-TOP-R-PFP
16F0-00338000 запросить цену →WS-2U
176LJ78743000 запросить цену →COVER-CST-H241-DUMY
186LA08935000 запросить цену →SCR-M3X6BISR-NI
196LJ78720000 запросить цену →COVER-FRONT-LOW-H241
206LJ78746000 запросить цену →COV-RI-FR-PFP-H241
216LJ78721000 запросить цену →COVER-R-R-H241
226LE60123100 запросить цену →COVER-LEFT-LOW-SW
23X0-02420000 запросить цену →S/TPS/FHEXM/R-3X8-ZU3
246LE60133100 запросить цену →COVER-REAR-LOW-SW
256LE60131100 запросить цену →COVER-R-LOW-SW

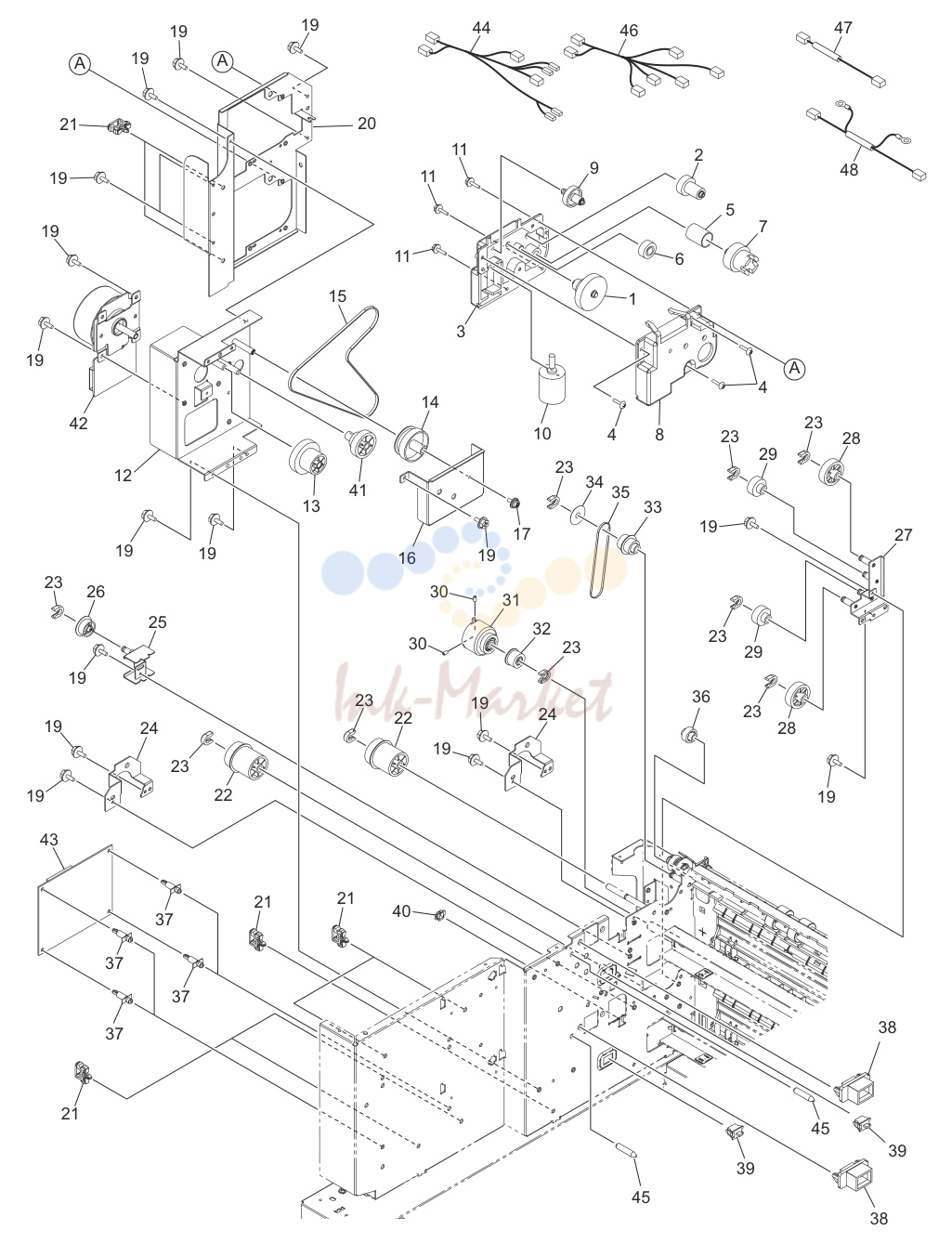

DRIVE-ASY

DRIVE-ASY

№АртикулНаименование
141306023000 запросить цену →GER-TRAY-80-13
241306024000 запросить цену →GER-TRAY-24-14
341306026000 запросить цену →CASE-TRY-DEV-R
4X0-01581000 запросить цену →S/TPP/BRZ-3X10-NC
541305502000 запросить цену →SPC-CPG-LIFT
641306025000 запросить цену →GER-TRAY-21
741306022000 запросить цену →CPG-LIFT-28
841306027000 запросить цену →CASE-TRY-DEV-F
941306276000 запросить цену →G05H-45/G05S-15
106LA56976000 запросить цену →MOTR.D-TRAY-CST
11X0-02594000 запросить цену →S/TPD3/FHEXM-3X10-ZU3
126LE60154000 запросить цену →ASYS-BRKT-MOTOR
136LH25343000 запросить цену →GEAR-10S24-05H070
146LE60142000 запросить цену →GP-10S036-3GT031
1541319024000 запросить цену →BLT/T-480-3GT-6
166LE60155000 запросить цену →BRKT-MTR-SUP
17X0-00060000 запросить цену →S/PAN/SWWP-M3X6-NI
19X0-02592000 запросить цену →S/TPD3/FHEXM-3X6-ZU3
206LA47868000 запросить цену →BRKT-GEAR-BOX
21F0-01609000 запросить цену →RLWC-2SV0
2241319074000 запросить цену →GP10S028/3GT031
246LA47863000 запросить цену →BRKT-FED-LOC
256LA47861000 запросить цену →ASYS-BRKT-TENS-1
2641319059000 запросить цену →PLY-TENSION
276LA47852000 запросить цену →ASYS-BRKT-IDL-GEAR
2841319033000 запросить цену →GEAR-10S028-06
2941319034000 запросить цену →GEAR-10S020-06
30X0-00730000 запросить цену →S/SET/K-M3X4-B
316LA47907000 запросить цену →CLUCH-33C-6-CCW-GEAR22
3241319156000 запросить цену →K-PLY-2GT027
3341319072000 запросить цену →GP10S016/2GT027
3441319076000 запросить цену →HWAS-PFP-SUS
3541319168000 запросить цену →BLT/T-202-2GT-6
3641319071000 запросить цену →GEAR-10S016-06
37F0-00343000 запросить цену →SPLSN-8U
39E0-01853000 запросить цену →CS1A-B2CA
40F0-00671000 запросить цену →EDS-0607M
416LE60141000 запросить цену →GEAR-10S030-10S018
426LH27410000 запросить цену →MOTR.D-MAIN-667-2
436LJ81219000 запросить цену →PWA-H-PFP-584
446LA41758000 запросить цену →HRNS-PFP-FEDUNT-576
4541319169000 запросить цену →STUD-280
466LH27715000 запросить цену →HRNS-PFP-TM-MM-667-2
476LA71448000 запросить цену →HRNS-PFP-CV-576
486LJ81919000 запросить цену →HRNS-MAIN-PFP-584

FRAME-ASY

FRAME-ASY

№АртикулНаименование
1X0-02592000 запросить цену →S/TPD3/FHEXM-3X6-ZU3
26LA47833000 запросить цену →BRKT-HANDRING
36LA48009000 запросить цену →ASYS-BRKT-ADJ-PFP
46LE82354000 запросить цену →FOOT-PFP-ADJ
56LE27028000 запросить цену →CASTER-TKS-51
6X0-02589000 запросить цену →S/TPD3/FHEXM-4X8-ZU3
76LA48052000 запросить цену →ADJ-FOOT-40

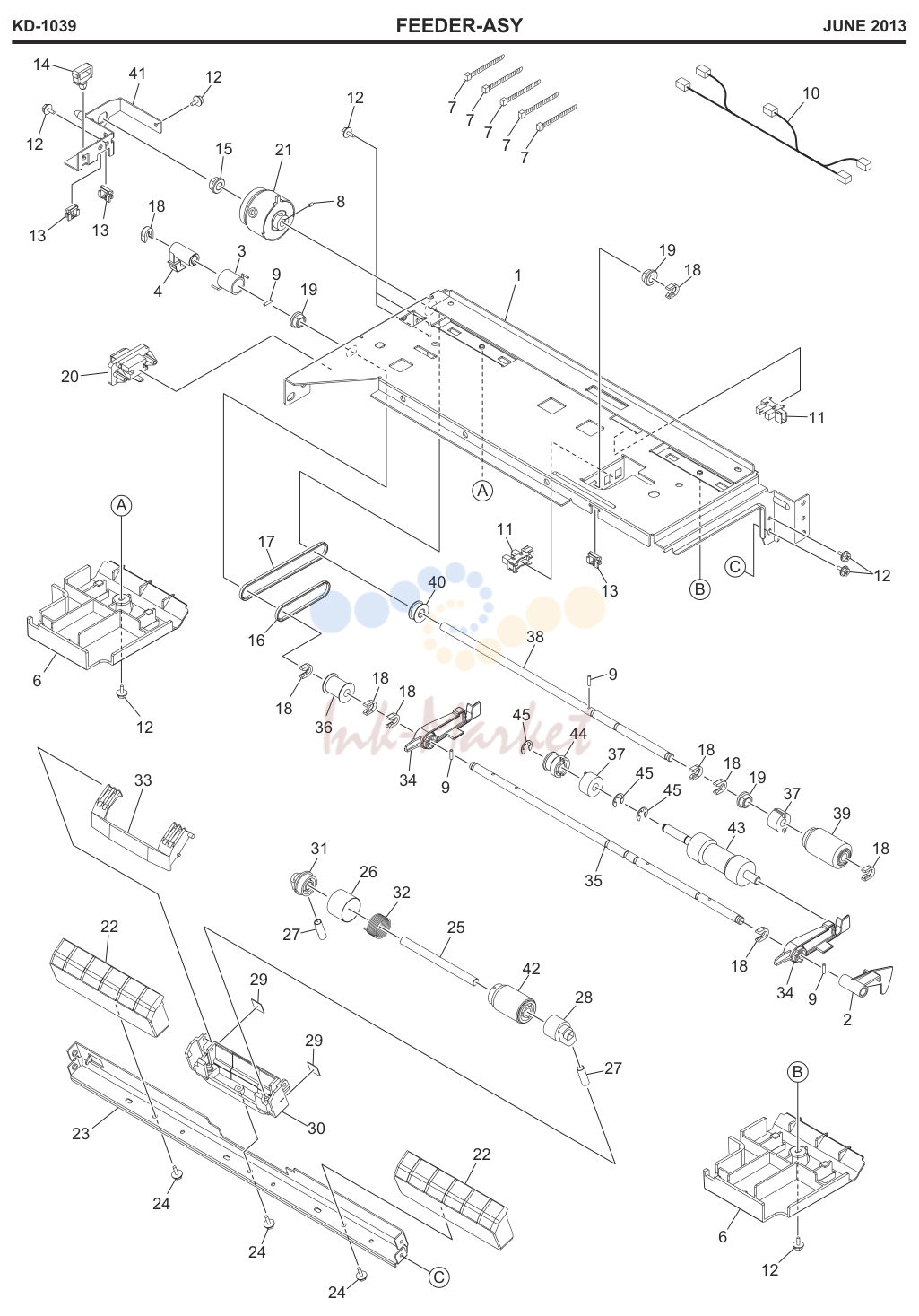

FEEDER-ASY

FEEDER-ASY

№АртикулНаименование
16LA47892000 запросить цену →ASYS-BRKT-FEED-UNIT
241306012000 запросить цену →ACTR-EMPTY-PPR
341305501000 запросить цену →SPR-LVR-PICK
46LA47910000 запросить цену →LEVER-RLR-PICK
66LA47908000 запросить цену →GUIDE-P-FEED
7F0-01012000 запросить цену →T18R
8X0-00730000 запросить цену →S/SET/K-M3X4-B
9X0-00979000 запросить цену →P/PRL/AH7-2X8-SS
106LH27709000 запросить цену →HRNS-PFP-FED-UNIT-667
11C0-10813000 запросить цену →GP1A73ARJ00F
12X0-02592000 запросить цену →S/TPD3/FHEXM-3X6-ZU3
13F0-00671000 запросить цену →EDS-0607M
14F0-00235000 запросить цену →LWS-1S
1641306502000 запросить цену →BLT/T-124-2GT-2
1741306504000 запросить цену →BLT/T-194-2GT-2
1944201492000 запросить цену →BUSH-6-POM
216LA31944000 запросить цену →CLUCH-33C-6-CW-GEAR
2241318623000 запросить цену →GUIDE-P-SEP
236LA47898000 запросить цену →BRKT-ROL-SEP
24X0-02247000 запросить цену →S/TPP/FHEXM-3X8-NI
2541304506000 запросить цену →SFT-SEP-AT
2644201773000 запросить цену →COV-SPE/ARBOR
276LA47909000 запросить цену →SPC055-045-01525
2841306279000 запросить цену →ARBOR-SPT-F
2941319491000 запросить цену →CHIP-HLDR-SEP
3044201805000 запросить цену →HLDR-SEP-ROL-DM
3141306278000 запросить цену →ARBOR-SPT-R
3244201817000 запросить цену →SPR-1.0-15.60RF
3344201810000 запросить цену →LEV-ROL-SEP-DM
3441306011000 запросить цену →ARM-RLR-PICK
3541318604000 запросить цену →SFT-DRV-PICK
3641306002000 запросить цену →PLY/T-PICK-20
3841304508000 запросить цену →SFT-ROL-FEED
3941304048000 запросить цену →K-ROLL-FEED
4041306274000 запросить цену →PLY/T-20-ROL-2G
416LA47895000 запросить цену →ASYS-BRKT-CLT
426LH46302000 запросить цену →ASYS-ROLL-SPT
436LE77312000 запросить цену →ROLLER-PICK-N
4441306275000 запросить цену →PLY/T-20-2GT
45X0-00966000 запросить цену →RR/E-5-SS

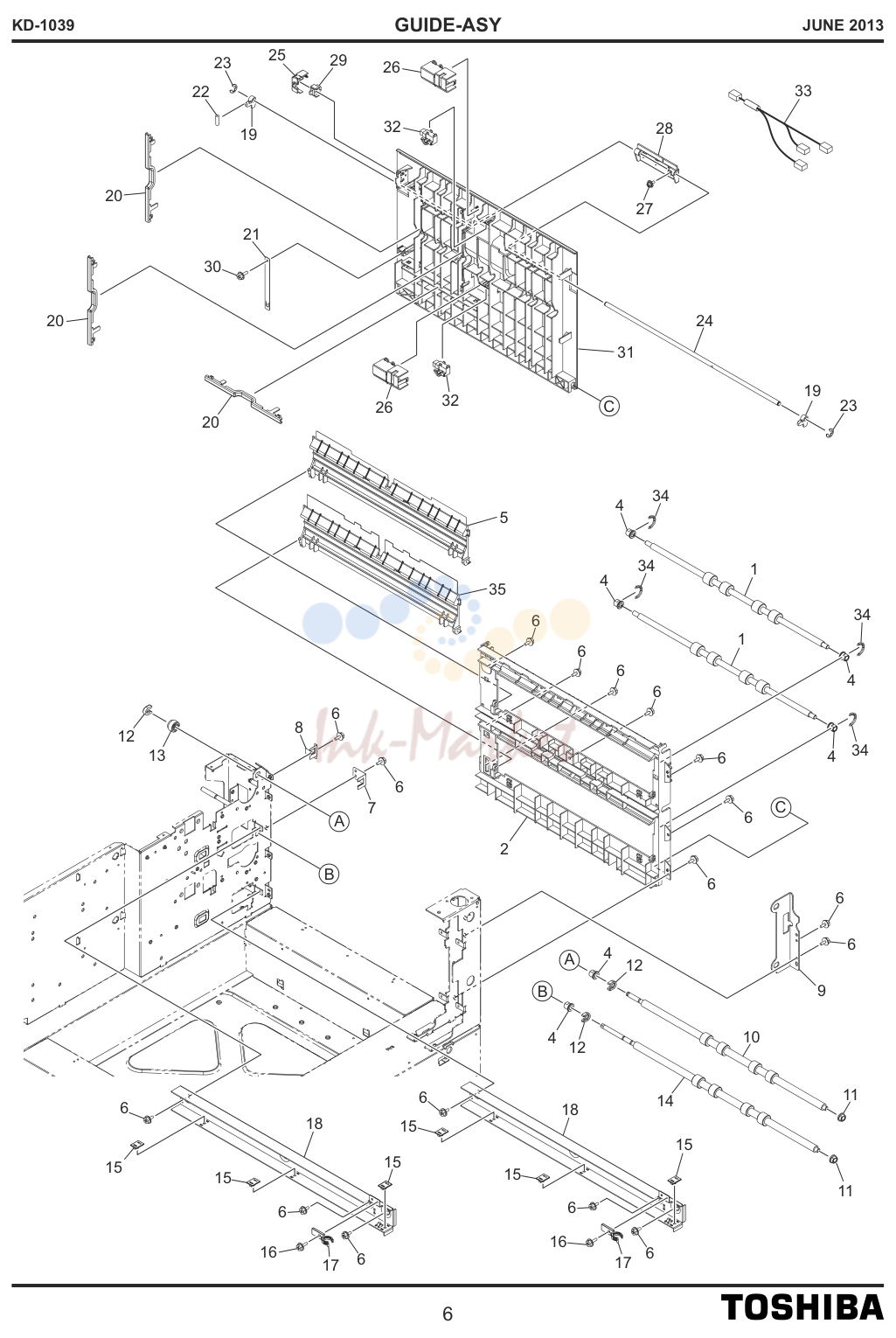

GUIDE-ASY

GUIDE-ASY

№АртикулНаименование
141319096000 запросить цену →ROL-TR-P
26LH37417000 запросить цену →GUIDE-PAPER-IN-MASH
56LA55250000 запросить цену →K-GUIDE-PAPER2-J
6X0-02592000 запросить цену →S/TPD3/FHEXM-3X6-ZU3
741319069000 запросить цену →BRKT-GRD
86LA47923000 запросить цену →BRKT-GRD-PFP-N
96LA47870000 запросить цену →BRKT-ROLLER-PFP
1041319153000 запросить цену →ROL-TR-2
1144201492000 запросить цену →BUSH-6-POM
1341319157000 запросить цену →K-GEAR-10S16-06
1441319150000 запросить цену →ROL-TR-1
1541306007000 запросить цену →SLIDER-CST
16X0-02593000 запросить цену →S/TPD3/FHEXM-3X8-ZU3
176LA56341000 запросить цену →CATCH-CST-N2
186LH37433000 запросить цену →RAIL-CASSETTE-MASH
1941319411000 запросить цену →HOOK-COVER
2041319086000 запросить цену →COVER-WIRING
216LJ48888000 запросить цену →STOPPER-STRING
226LJ78807000 запросить цену →SPG-HOOK-H24X
23X0-00965000 запросить цену →RR/E-4-SS
2441319082000 запросить цену →SHAFT-HOOK
2541319100000 запросить цену →COVER-D-SENSOR
2641319101000 запросить цену →COVER-P-SENSOR
27X0-00060000 запросить цену →S/PAN/SWWP-M3X6-NI
286LA47880300 запросить цену →KNOB-COVER-H241
30X0-02247000 запросить цену →S/TPP/FHEXM-3X8-NI
316LH37436500 запросить цену →COVER-PAP-GUIDE-H241
326LH39911000 запросить цену →SNSR-PFP-FED-672
336LA41757000 запросить цену →HRNS-PFP-FED-CV-576
3441319102000 запросить цену →SPRING-ROLLER
356LE27032000 запросить цену →ASYS-GUIDE-PAPER-2

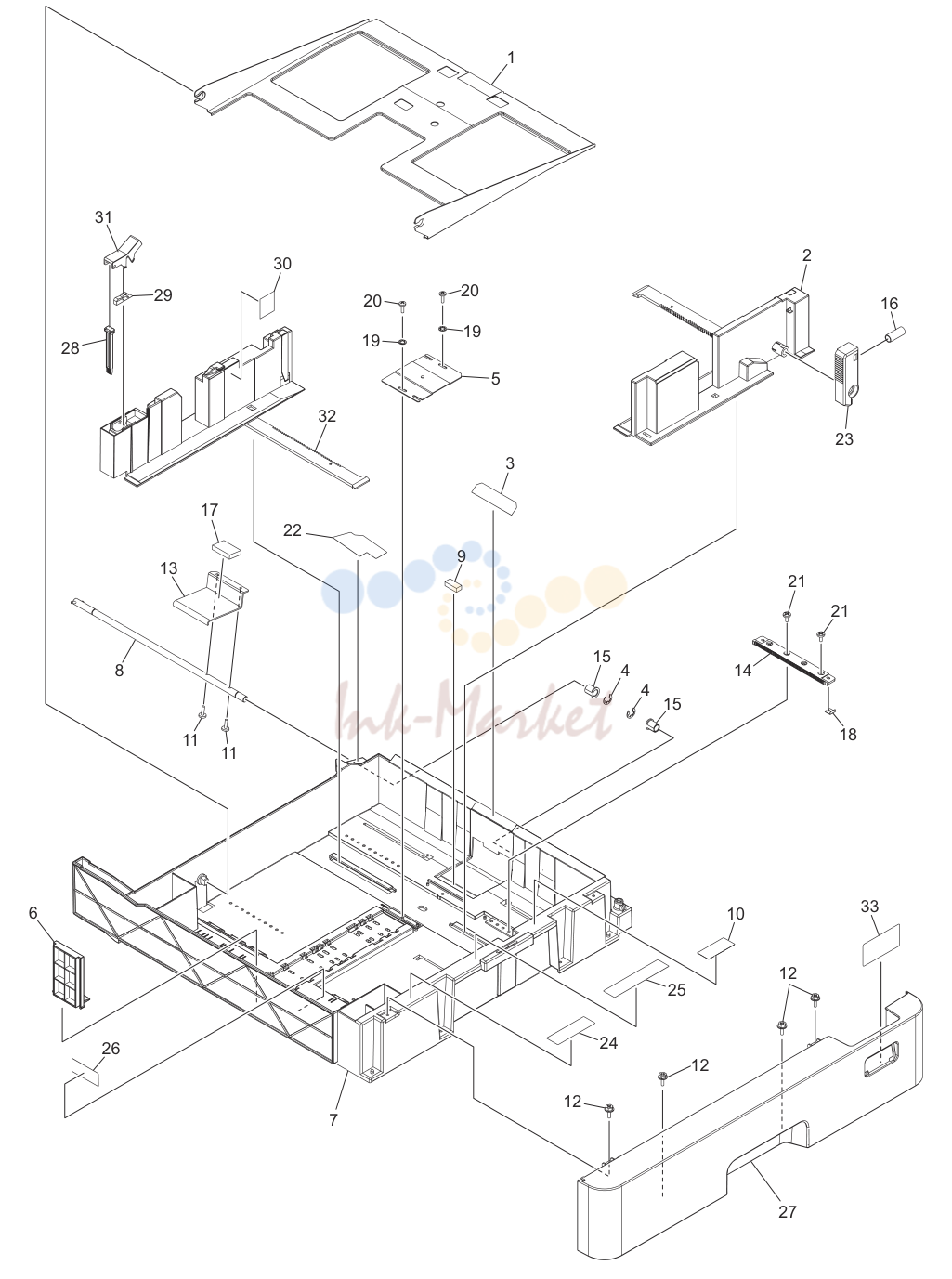

DRAWER-ASY

DRAWER-ASY

№АртикулНаименование
16LA56688000 запросить цену →ASY-TRAY-CST-AT/DM
26LJ00503300 запросить цену →ASYS-WALL-SIDE-F-TECPW
341307599000 запросить цену →SHEET-CST
4X0-00968000 запросить цену →RR/E-7-SS
56LA56961000 запросить цену →ASYS-PL-PINION-TRY
66LA29061100 запросить цену →WALL-CSSTT-END_G
76LE84460100 запросить цену →CASE-CST-N_PW
841304004000 запросить цену →K-SFT-LIFT-TRAY
941306614000 запросить цену →CUSH-LVR-LIFT
11X0-00434000 запросить цену →S/BID-M3X8-NI
12X0-02247000 запросить цену →S/TPP/FHEXM-3X8-NI
136LA60307000 запросить цену →LEVER-LIFT-TRAY
146LA56706400 запросить цену →PLATE-RACK-CSTPW
1541306028000 запросить цену →BUSH-SFT-LIFT
166LA56695000 запросить цену →SPC-LVR-WALL-F
1741306517000 запросить цену →CUSH-TRAY-CST
186LA56707000 запросить цену →SPACER-RACK-CST
19X0-02116000 запросить цену →W/TH/A-3-SS
20X0-01989000 запросить цену →S/TPP/BID-3X8-NI
21X0-01414000 запросить цену →S/TPP/BID-3X6-NC
226LA60306000 запросить цену →MYLAR-CST-BK
236LH31915300 запросить цену →LVR-ADJUST-WALL-GG
246LE40703000 запросить цену →LBL_O-PAPER-2
256LE40701000 запросить цену →LBL_O-GUIDE-2
266LE40700000 запросить цену →LBL_O-LD-2
276LJ78719000 запросить цену →COVER-CST-H241-PFP
286LH05748000 запросить цену →LOCK-WALL-R
2941305546000 запросить цену →SPL-LOCK-WALL-R
3041307701000 запросить цену →LBL/O-P-MAX
316LA29058100 запросить цену →LEVER-LOCK-WALL-RER_G
326LE84464300 запросить цену →ASYS-WALL-SIDE-R-TECPW
336LH31900100 запросить цену →SIZE-CST-450-LT
336LH31900200 запросить цену →SIZE-CST-450-K
336LH31900000 запросить цену →SIZE-CST-450-A4
