Toshiba Hole Punch Unit MJ 6008 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

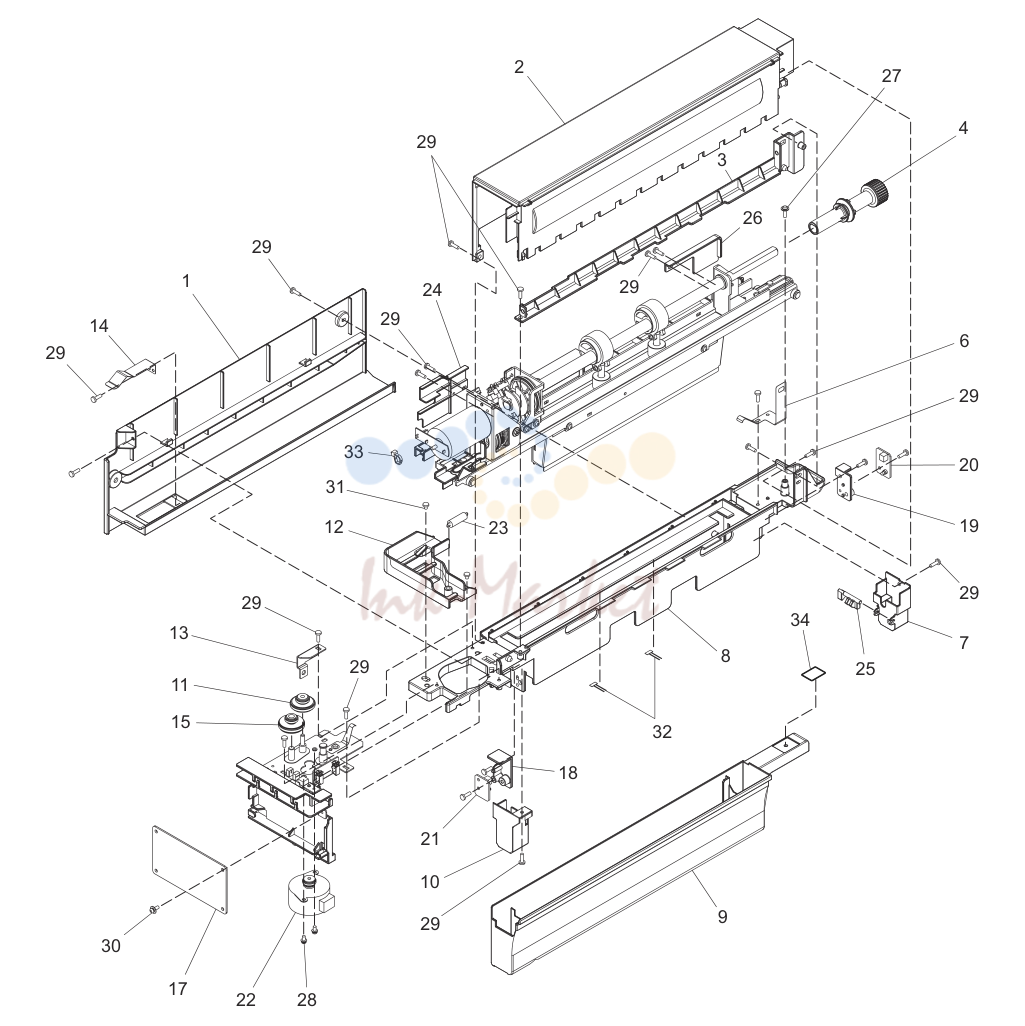

ASYB-PNC-UNIT
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LJ20863000 запросить цену → | BASE PC M |
| 2 | 6LJ19912000 запросить цену → | COVER-PC-TOP-TT |
| 3 | 6LJ20862000 запросить цену → | BASE PC M |
| 4 | 6LJ20858000 запросить цену → | KNOB PC PNC JAM TT |
| 6 | 6LJ20743000 запросить цену → | SP-PC-FLAT-F |
| 7 | 6LJ20767000 запросить цену → | CVR-BS-DST-PCB-F |
| 8 | 6LJ20859000 запросить цену → | BASE BS M TT |
| 9 | 6LJ20761000 запросить цену → | BOX-BS-DST |
| 10 | 6LJ20759000 запросить цену → | CVR-BS-DST-PCB |
| 11 | 6LJ20764000 запросить цену → | GER-080-16-30 |
| 12 | 6LJ20768000 запросить цену → | DUCT-PC-PCB |
| 13 | 6LJ20742000 запросить цену → | BKT-BS-EARTH |
| 14 | 6LJ20781000 запросить цену → | SP-BASE-DST-UNDER |
| 15 | 6LJ20763000 запросить цену → | GER-080-15-050-52 |
| 17 | 6LJ20856000 запросить цену → | ASSY PBA CONT |
| 18 | 6LJ20766000 запросить цену → | BASE-SEN-R |
| 19 | 6LJ20765000 запросить цену → | BASE-SEN-F |
| 20 | 6LJ20855000 запросить цену → | PBA DUSTPTR |
| 21 | 6LJ20854000 запросить цену → | PBA DUSTLED |
| 22 | 6LJ20888000 запросить цену → | MOT-PM42L-048-NSH8 |
| 23 | 6LJ20779000 запросить цену → | SP-BS-SLD-TS |
| 24 | 6LJ20861000 запросить цену → | COVER PC INR R TT |
| 25 | 6LJ20769000 запросить цену → | PLT-SEN-DST |
| 26 | 6LJ20860000 запросить цену → | COVER PC INR TT |
| 27 | 6LJ20069000 запросить цену → | SCR03T100-D |
| 28 | 6LJ19998000 запросить цену → | SCR-030-060 |
| 29 | 6LJ20071000 запросить цену → | SCR03T100-W |
| 30 | 6LJ19997000 запросить цену → | SCR-030-060NWS |
| 31 | 6LJ20691000 запросить цену → | SCR030060FWBI |
| 32 | 6LJ20857000 запросить цену → | BRUSH PC PUNCH |
| 33 | 6LJ20678000 запросить цену → | KI-100M |

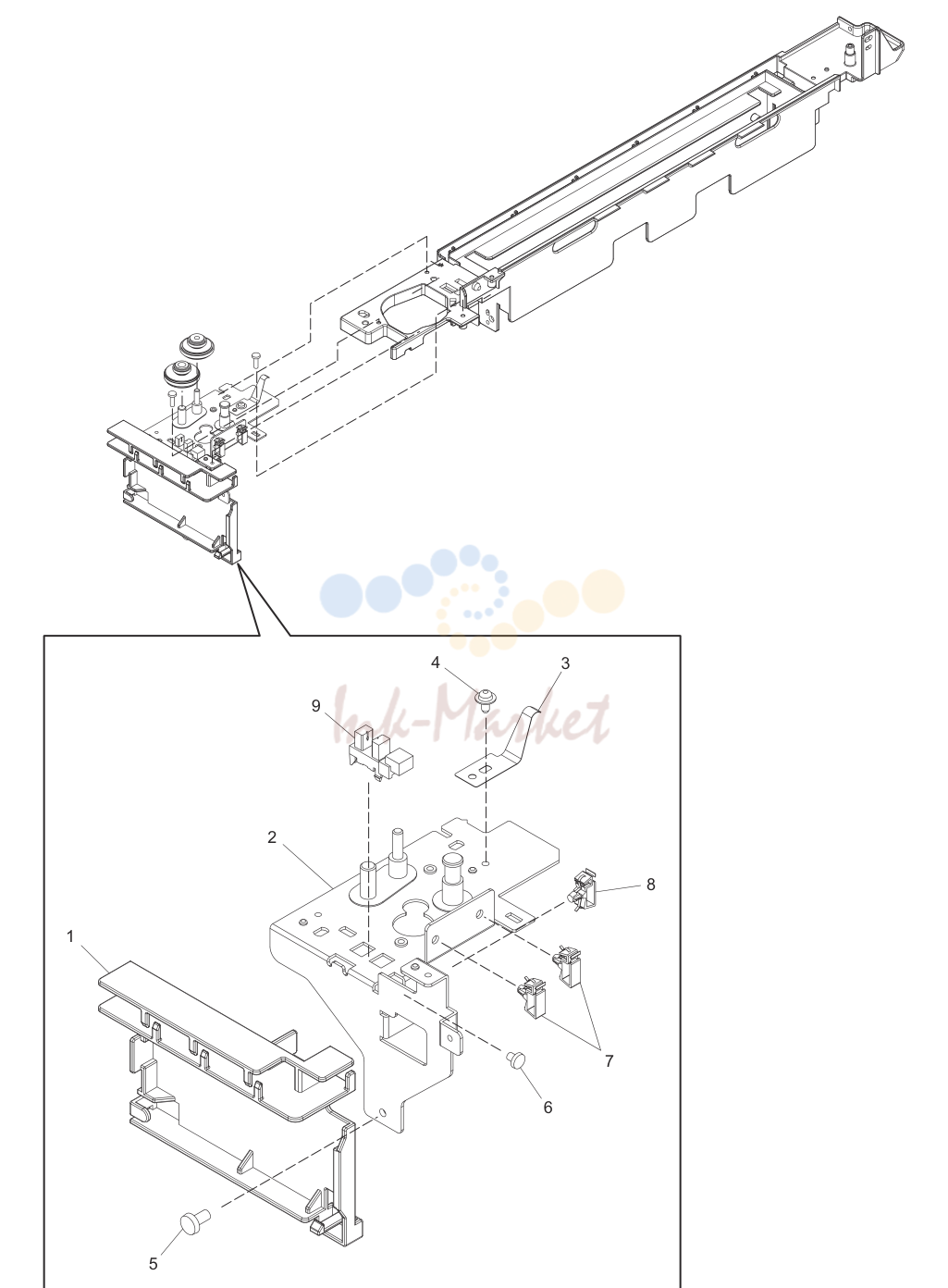

ASYB-SLIDE-MOT
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LJ20757000 запросить цену → | BKT-BS-PCB |
| 2 | 6LJ20732000 запросить цену → | K-BASE-BS-P |
| 3 | 6LJ20741000 запросить цену → | SP-PC-FLAT-EARTH |
| 4 | 6LJ20064000 запросить цену → | SCR03T060SR-W |
| 5 | 6LJ20693000 запросить цену → | SCR-040-080 |
| 6 | 6LJ20691000 запросить цену → | SCR030060FWBI |
| 7 | 6LJ20013000 запросить цену → | JCM-0404S |
| 8 | 6LJ20012000 запросить цену → | JCM-0509S |
| 9 | 6LJ20675000 запросить цену → | SG2481-NY |

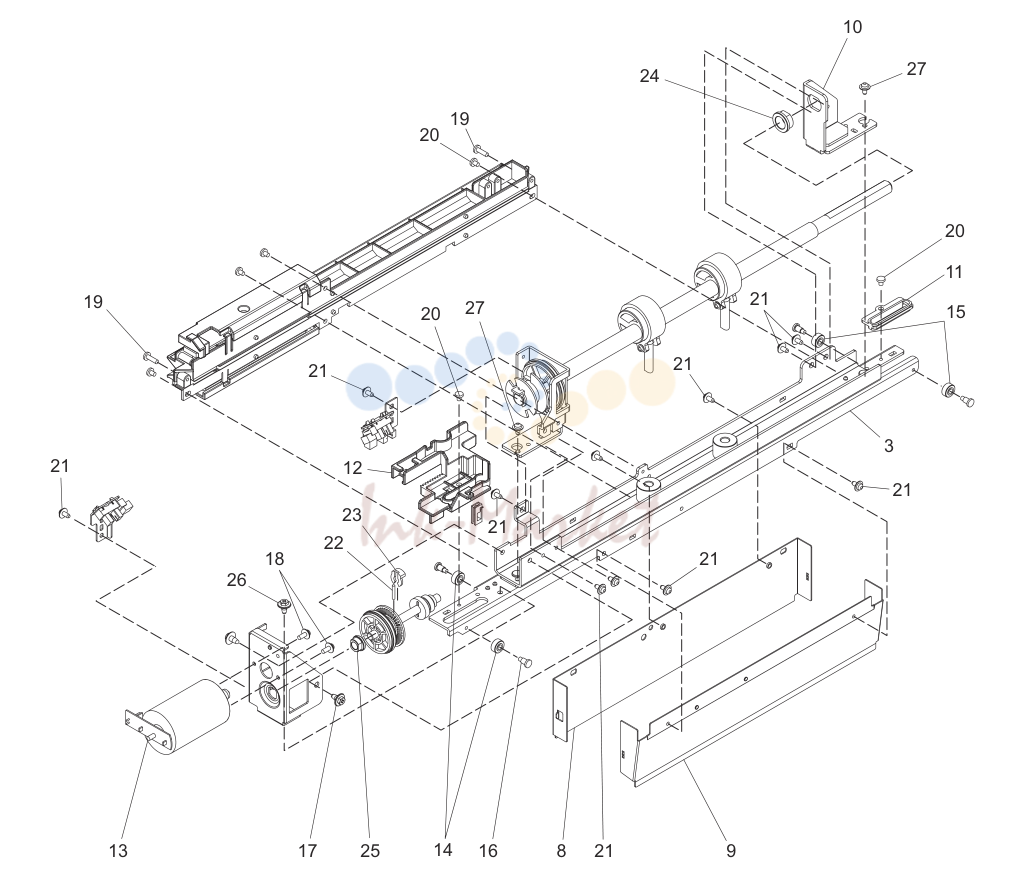

ASYB-SLIDE-1
| № | Артикул | Наименование |
|---|---|---|
| 3 | 6LJ20729000 запросить цену → | ASY-PC-DIE-USA |
| 3 | 6LJ20730000 запросить цену → | ASY-PC-DIE-FRN |
| 3 | 6LJ20731000 запросить цену → | ASY-PC-DIE-SWD |
| 8 | 6LJ20744000 запросить цену → | GID-PC-PNC-DST-R |
| 9 | 6LJ20740000 запросить цену → | GID-PC-PNC-DST |
| 10 | 6LJ20738000 запросить цену → | BKT-PC-FRM-F |
| 11 | 6LJ20760000 запросить цену → | GID-PC-SLD |
| 12 | 6LJ20756000 запросить цену → | RCK-PC-SLD |
| 13 | 6LJ20734000 запросить цену → | MOT-PJN29ED24CH-ASY |
| 14 | 6LJ20778000 запросить цену → | COL-PC-SLD-EARTH |
| 15 | 6LJ20752000 запросить цену → | COL-PC-SLD |
| 16 | 6LJ20780000 запросить цену → | SCR-COL-PC |
| 17 | 6LJ20068000 запросить цену → | SCR04T080SR-W |
| 18 | 6LJ19998000 запросить цену → | SCR-030-060 |
| 19 | 6LJ20699000 запросить цену → | M3X10 |
| 20 | 6LJ20691000 запросить цену → | SCR030060FWBI |
| 21 | 6LJ20064000 запросить цену → | SCR03T060SR-W |
| 22 | 6LJ20713000 запросить цену → | HP-020 |
| 23 | 6LJ20055000 запросить цену → | CLIP050140W |
| 24 | 6LJ20062000 запросить цену → | METAL100070FC |
| 25 | 6LJ20060000 запросить цену → | METAL060060FC |
| 26 | 6LJ20067000 запросить цену → | SCR04T070SR-W |
| 27 | 6LJ20001000 запросить цену → | SCR-030-100NWS |

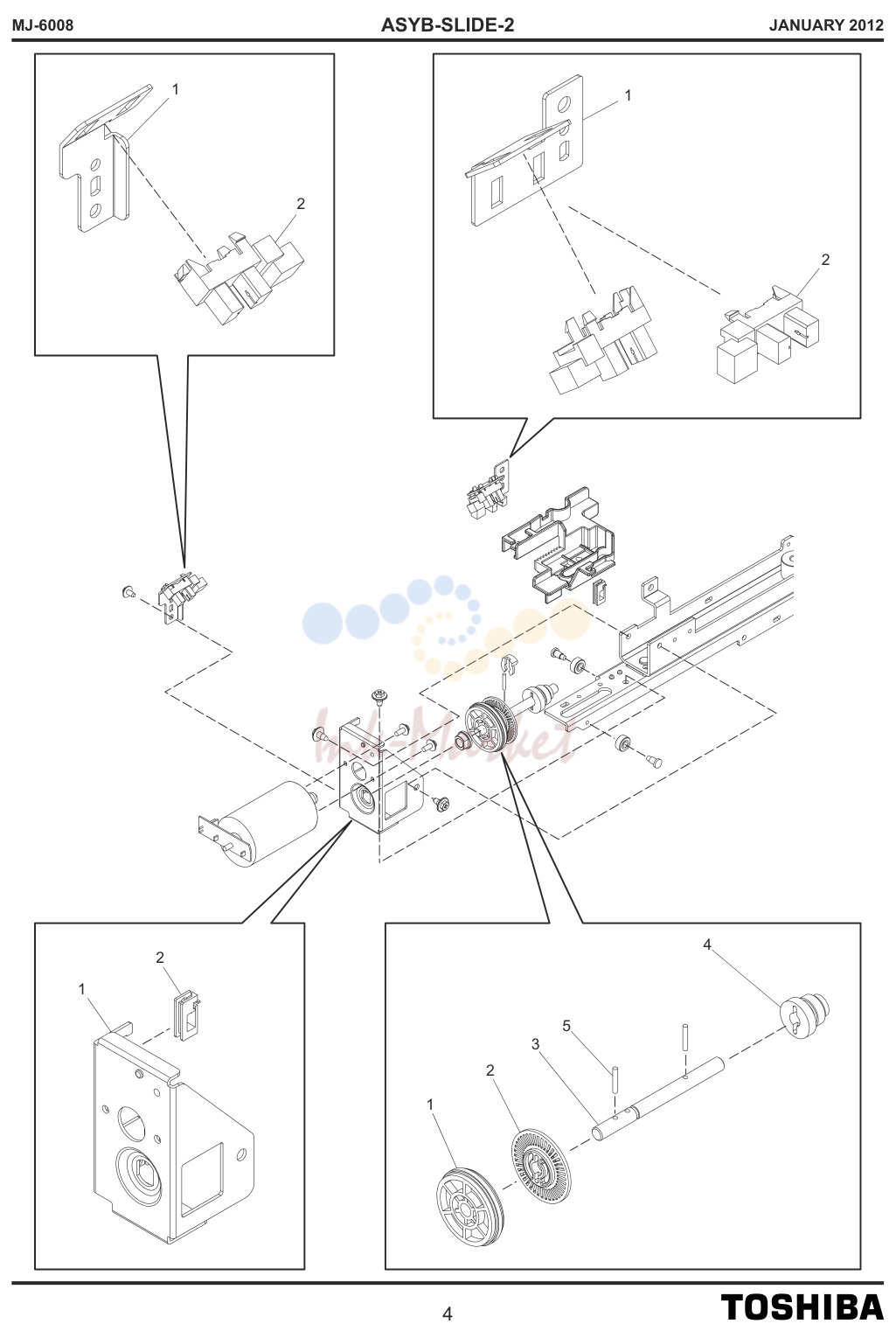

ASYB-SLIDE-2
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LJ20751000 запросить цену → | GER-HSB-050-63 |
| 2 | 6LJ20748000 запросить цену → | PLT-PC-PNC-CLK |
| 3 | 6LJ20777000 запросить цену → | SFT-PC-PNC-CLK |
| 4 | 6LJ20750000 запросить цену → | GER-HSB-080-14 |
| 5 | 6LJ20713000 запросить цену → | HP-020 |
| 6 | 6LJ20735000 запросить цену → | BKT-PC-PNC-MOT |
| 7 | 6LJ20684000 запросить цену → | LES-0510 |
| 8 | 6LJ20737000 запросить цену → | BKT-PC-SNS-CLK |
| 9 | 6LJ20674000 запросить цену → | LG248-NL1A |
| 10 | 6LJ20736000 запросить цену → | BKT-PC-SNS-HP |
| 11 | 6LJ20675000 запросить цену → | SG2481-NY |

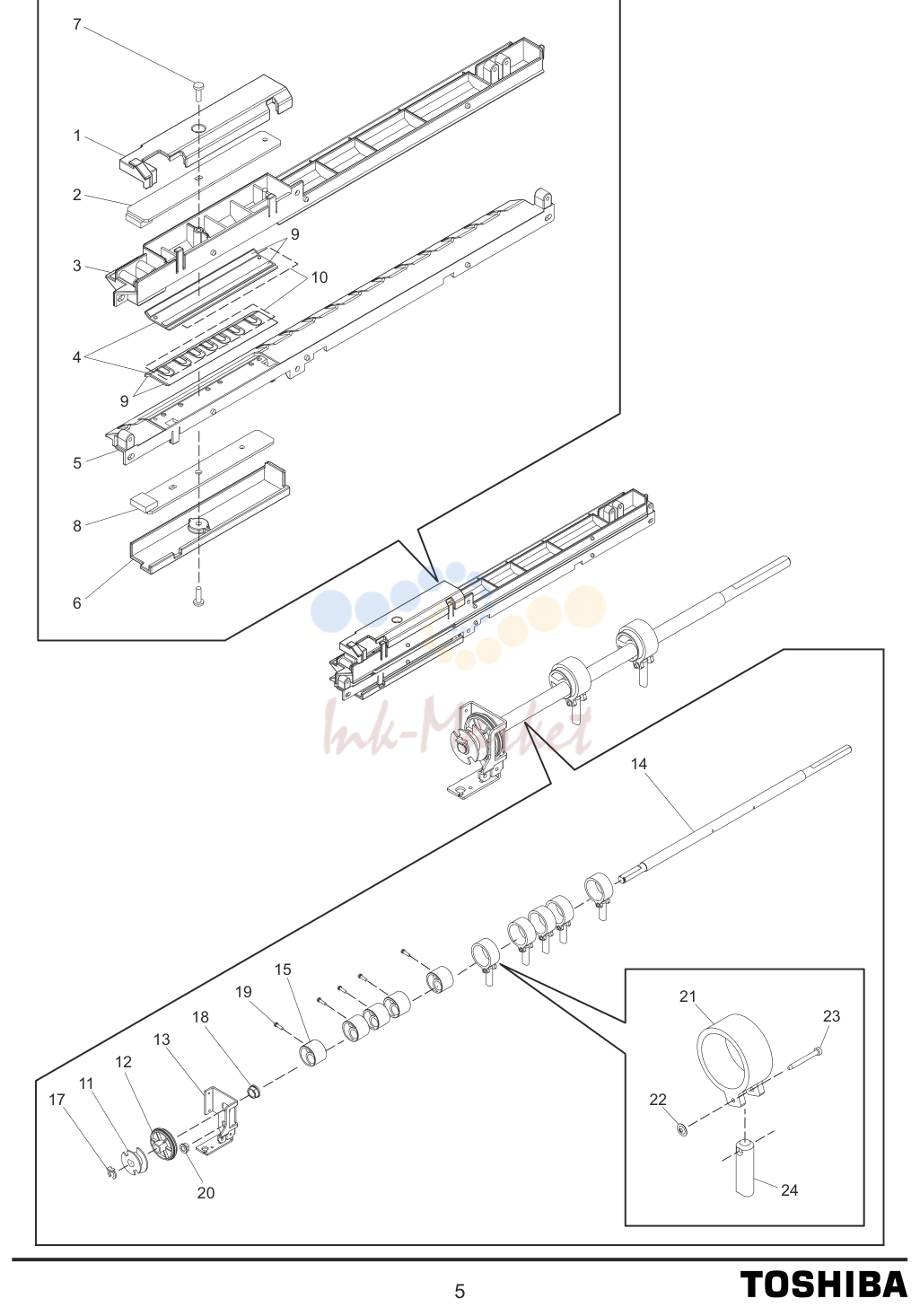

ASYB-GUIDE-ENT
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LJ20758000 запросить цену → | CVR-PC-GID-PCB |
| 2 | 6LJ20852000 запросить цену → | PBA REGPTR |
| 3 | 6LJ20754000 запросить цену → | GID-PC-ENT-UP |
| 4 | 6LJ20755000 запросить цену → | CVR-PC-PASS-SNS |
| 5 | 6LJ20753000 запросить цену → | GID-PC-ENT-DOWN |
| 6 | 6LJ20762000 запросить цену → | CVR-PC-GID-PCB-DOWN |
| 7 | 6LJ20699000 запросить цену → | M3X10 |
| 8 | 6LJ20853000 запросить цену → | PBA REGLED |
| 9 | 6LJ20783000 запросить цену → | WF-TAPE-PASS-SNS |
| 10 | 6LJ20784000 запросить цену → | MLR-GID-ENT |
| 11 | 6LJ20747000 запросить цену → | PLT-PC-PNC-HP |
| 12 | 6LJ20749000 запросить цену → | GER-HSB-080-47 |
| 13 | 6LJ20739000 запросить цену → | BKT-PC-FRM-R |
| 14 | 6LJ20774000 запросить цену → | SFT-PC-PNC-USA |
| 14 | 6LJ20775000 запросить цену → | SFT-PC-PNC-FRN |
| 14 | 6LJ20776000 запросить цену → | SFT-PC-PNC-SWD |
| 15 | 6LJ20746000 запросить цену → | CAM-PC-PNC |
| 17 | 6LJ20078000 запросить цену → | CLIP080150W |
| 18 | 6LJ20062000 запросить цену → | METAL100070FC |
| 19 | 6LJ20696000 запросить цену → | SCR-030-100 |
| 20 | 6LJ20060000 запросить цену → | METAL060060FC |
| 21 | 6LJ20745000 запросить цену → | CRNK-PC-CAM |
| 22 | 6LJ20782000 запросить цену → | PUSH-NUT |
| 23 | 6LJ20770000 запросить цену → | PIN-PC-CRNK |
| 24 | 6LJ20772000 запросить цену → | PNC-PC-080 |
| 24 | 6LJ20771000 запросить цену → | PNC-PC-065 |
DOWNLOAD JIGS
| № | Артикул | Наименование |
|---|---|---|
| 1 | 44205829000 запросить цену → | K-PWA-DLM-320 |
| 11 | C0-04530000 запросить цену → | M27C4001-10F1 |
