Toshiba Hole Punch Unit MJ 6007 — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

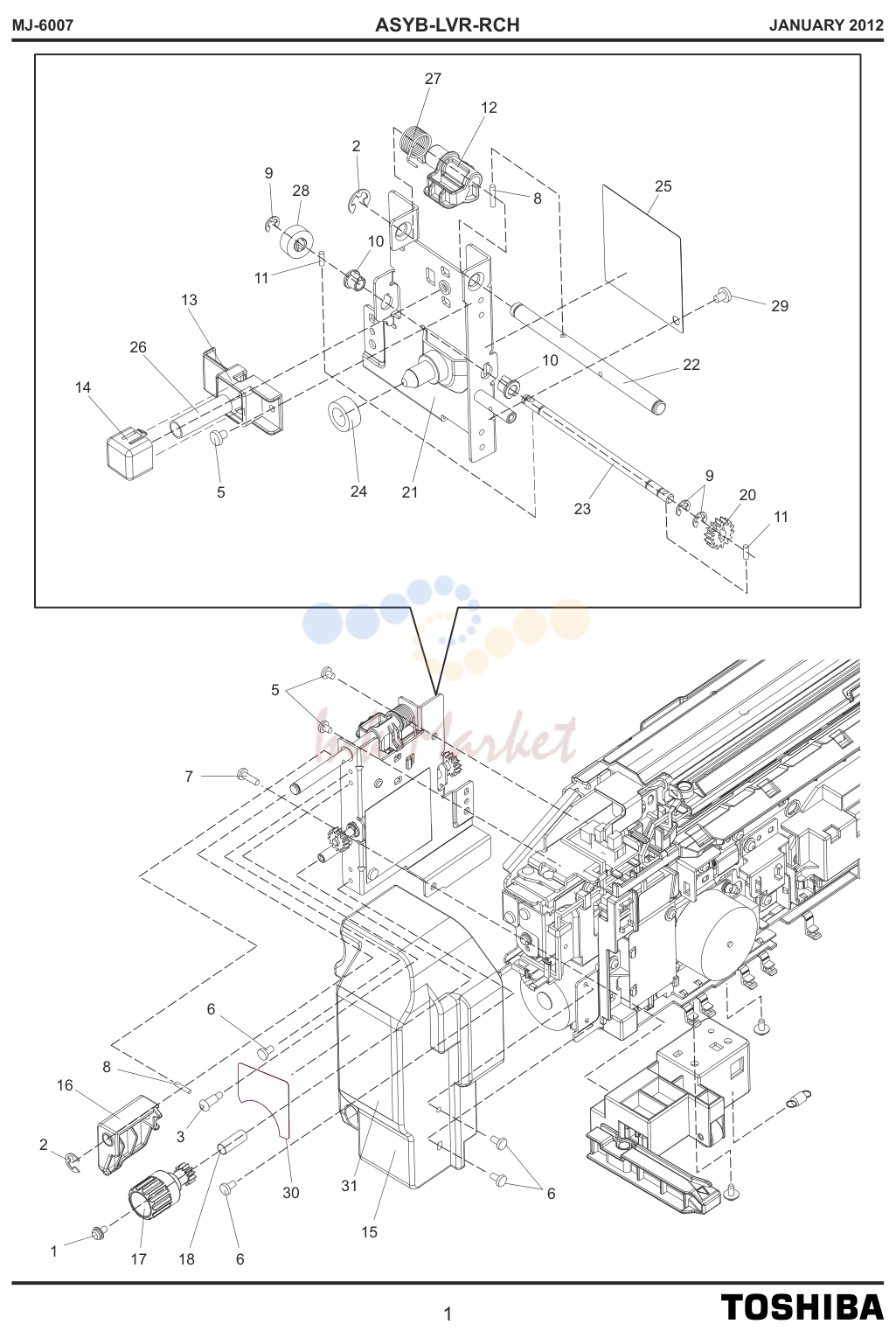

ASYB-LVR-RCH
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LJ19999000 запросить цену → | SCR03M060-WS-W |
| 2 | 6LJ20023000 запросить цену → | ER-050 |
| 3 | 6LJ20026000 запросить цену → | SCR-STEPPED-S |
| 5 | 6LJ20690000 запросить цену → | SCR030040FWBI |
| 6 | 6LJ20691000 запросить цену → | SCR030060FWBI |
| 7 | 6LJ20699000 запросить цену → | M3X10 |
| 8 | 6LJ20712000 запросить цену → | HPIN-2X10 |
| 9 | 6LJ20021000 запросить цену → | ER-030 |
| 10 | 6LJ20057000 запросить цену → | METAL040060CU |
| 11 | 6LJ20710000 запросить цену → | SFT-020-060SCH |
| 12 | 6LJ19860000 запросить цену → | LEVER-RCH-F |
| 13 | 6LJ19863000 запросить цену → | HLR-LVR-PUSH |
| 14 | 6LJ19864000 запросить цену → | LEVER-PUSH-RCH |
| 15 | 6LJ19858000 запросить цену → | COVER-F-PNT |
| 16 | 6LJ19859000 запросить цену → | HDL-LVR-RCH |
| 17 | 6LJ19861000 запросить цену → | DIAL-PNT-MOT |
| 18 | 6LJ20845000 запросить цену → | SPRING DIAL GER |
| 20 | 6LJ19868000 запросить цену → | GEAR-08S14-DIAL |
| 21 | 6LJ20837000 запросить цену → | BRACKET POSITION F |
| 22 | 6LJ20840000 запросить цену → | SHAFT RCH F |
| 23 | 6LJ20842000 запросить цену → | SHAFT GER F |
| 24 | 6LJ19874000 запросить цену → | CUSHION-PNT-F |
| 25 | 6LJ19876000 запросить цену → | SHEET-HRNS-PNT |
| 26 | 6LJ20847000 запросить цену → | SPRING PUSH RCH |
| 27 | 6LJ20848000 запросить цену → | SPRING RACH F |
| 28 | 6LJ19867000 запросить цену → | GEAR-08S14-4 |
| 29 | 6LJ20063000 запросить цену → | SCR03T060SR-W |

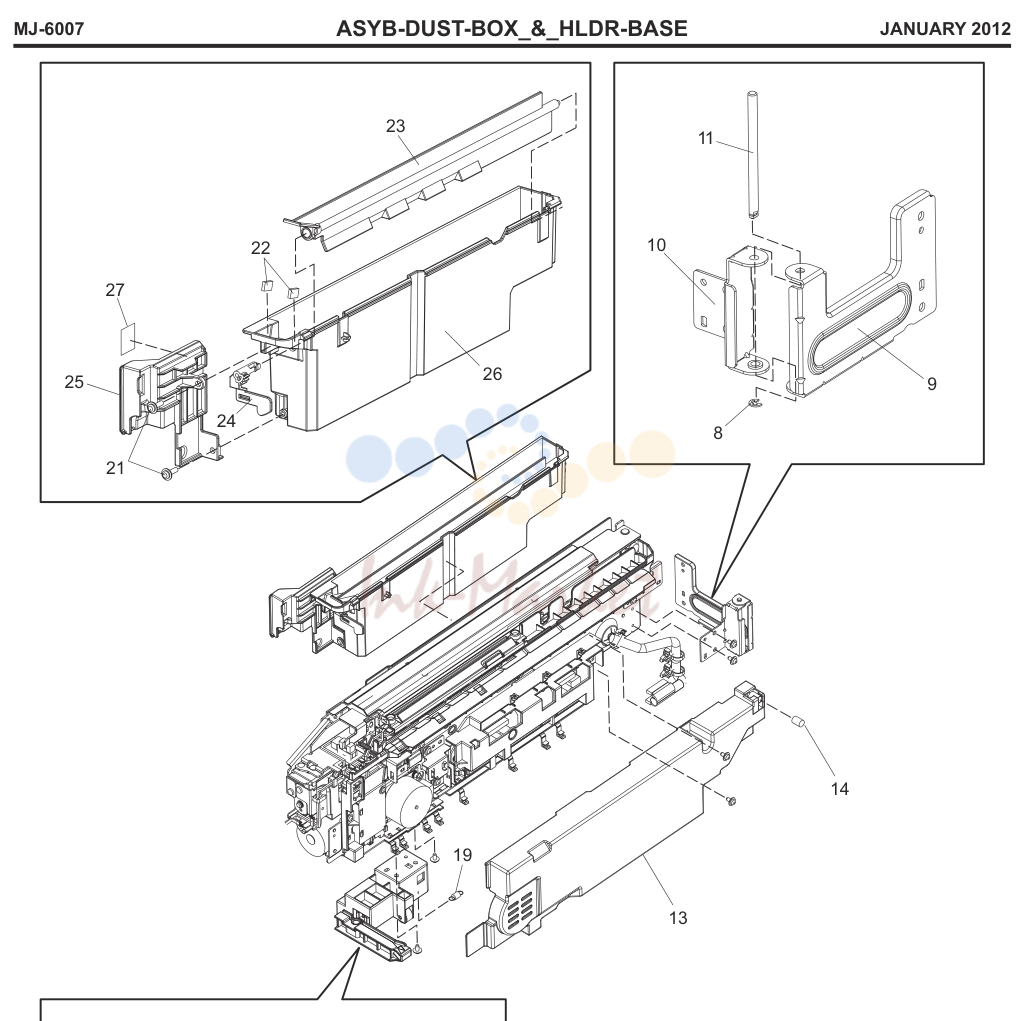

Узел 2
| № | Артикул | Наименование |
|---|---|---|
| 8 | 6LJ20704000 запросить цену → | ER-024 |
| 9 | 6LJ20835000 запросить цену → | BRACKET ATCH FIN |
| 10 | 6LJ20836000 запросить цену → | BRACKET ATCH PNT |
| 11 | 6LJ20839000 запросить цену → | SHAFT ATCH JAM |
| 12 | 6LJ20029000 запросить цену → | SCR-BTN-M3X8 |
| 13 | 6LJ19866000 запросить цену → | COVER-PCB-PNT |
| 14 | 6LJ20603000 запросить цену → | SPRING FEED ENT SET R |
| 15 | 6LJ20021000 запросить цену → | ER-030 |
| 16 | 6LJ19854000 запросить цену → | KORO-FRM-BASE |
| 17 | 6LJ19855000 запросить цену → | HOLDER-FRM-BASE-F |
| 18 | 6LJ19870000 запросить цену → | SLIDER-F |
| 19 | 6LJ20846000 запросить цену → | SPRING SLIDER F |
| 20 | 6LJ20841000 запросить цену → | SHAFT SLIDER F |
| 21 | 6LJ20069000 запросить цену → | SCR03T100-D |
| 22 | 6LJ20095000 запросить цену → | DMP-FE-LVR-ENT |
| 23 | 6LJ20726000 запросить цену → | LVR-DUST-BOX |
| 24 | 6LJ20796000 запросить цену → | LVR-FULL-DETECTION |
| 25 | 6LJ19853000 запросить цену → | HDL-DUST-BOX |
| 26 | 6LJ19856000 запросить цену → | BOX-DUST |
| 28 | 6LJ19871000 запросить цену → | LINK-SLIDER-F |

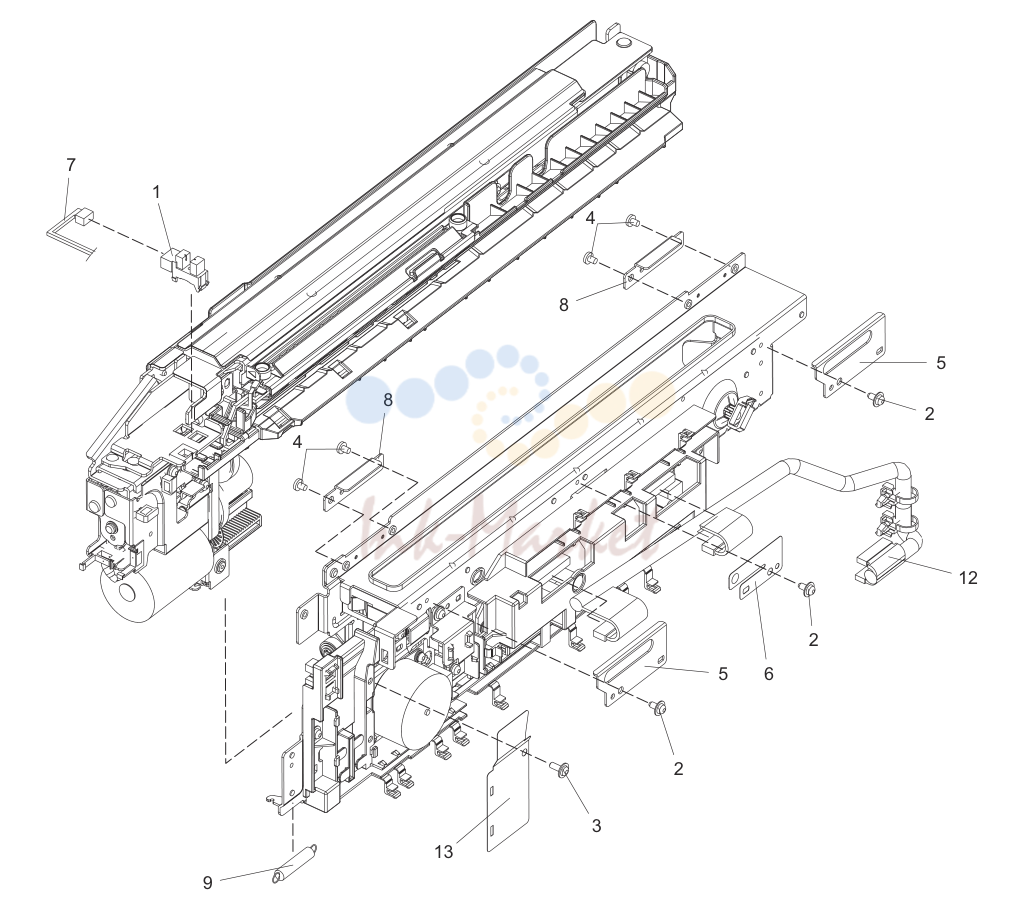

Узел 3
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LJ20009000 запросить цену → | GP1S173LCS0F |
| 2 | 6LJ20064000 запросить цену → | SCR03T060SR-W |
| 3 | 6LJ20069000 запросить цену → | SCR03T100-D |
| 4 | 6LJ20690000 запросить цену → | SCR030040FWBI |
| 5 | 6LJ20723000 запросить цену → | GID-SLIDE-BASE |
| 6 | 6LJ20724000 запросить цену → | PLT-SLIDE-FG |
| 7 | 6LJ20793000 запросить цену → | ASM-SNS-SEN2-1 |
| 8 | 6LJ20813000 запросить цену → | GID-SLIDE-BASE-L |
| 9 | 6LJ20822000 запросить цену → | SP-CREVICE |
| 12 | 6LJ20827000 запросить цену → | ASM DRAWER3 HF |
| 13 | 6LJ19873000 запросить цену → | SHEET-CVR-DUCT |

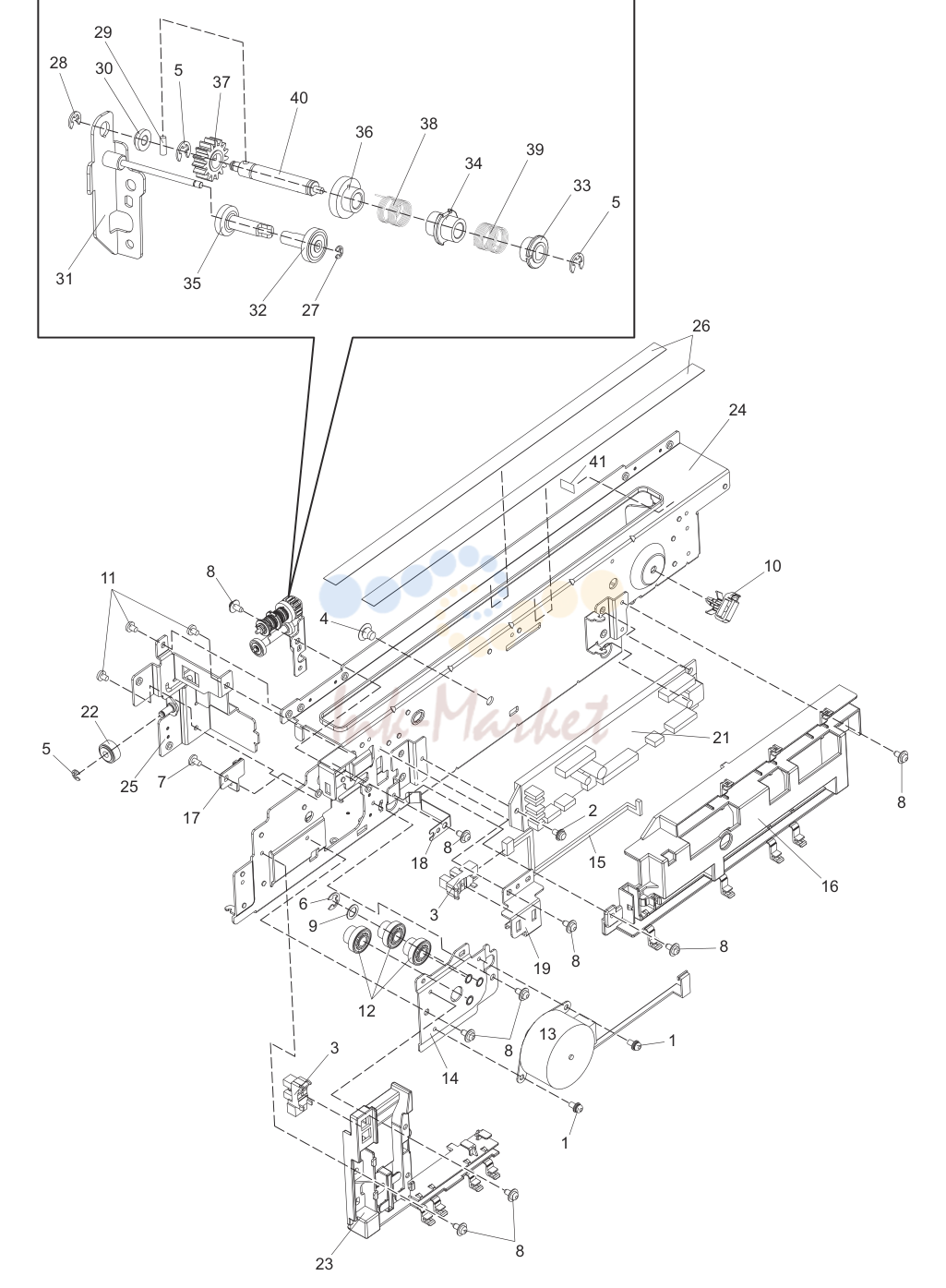

Узел 4
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LJ19998000 запросить цену → | SCR-030-060 |
| 2 | 6LJ19999000 запросить цену → | SCR03M060-WS-W |
| 3 | 6LJ20009000 запросить цену → | GP1S173LCS0F |
| 4 | 6LJ20010000 запросить цену → | KGPS-6RF |
| 5 | 6LJ20021000 запросить цену → | ER-030 |
| 6 | 6LJ20023000 запросить цену → | ER-050 |
| 7 | 6LJ20028000 запросить цену → | SCR030050 |
| 8 | 6LJ20064000 запросить цену → | SCR03T060SR-W |
| 9 | 6LJ20670000 запросить цену → | POLYSLIDER |
| 10 | 6LJ20686000 запросить цену → | LWSR-0511 |
| 11 | 6LJ20690000 запросить цену → | SCR030040FWBI |
| 12 | 6LJ20722000 запросить цену → | GER-060-16-25 |
| 13 | 6LJ20725000 запросить цену → | MOT-PM42L-048-NSD9 |
| 14 | 6LJ20787000 запросить цену → | K-FRM-SLID-MOT |
| 15 | 6LJ20789000 запросить цену → | ASM-SNS-SEN1 |
| 16 | 6LJ20802000 запросить цену → | DUCT-PCB-BRIDGE |
| 17 | 6LJ20804000 запросить цену → | HLDR-DRIVE-DUST |
| 18 | 6LJ20815000 запросить цену → | SP-DUSTBOX |
| 19 | 6LJ20816000 запросить цену → | BKT-DUST-SEN |
| 21 | 6LJ19879000 запросить цену → | PBA-PUNCH |
| 22 | 6LJ19867000 запросить цену → | GEAR-08S14-4 |
| 23 | 6LJ19869000 запросить цену → | DUCT-PNT-BRIDGE |
| 24 | 6LJ20831000 запросить цену → | FRAME BASE PNT |
| 25 | 6LJ20838000 запросить цену → | BRACKET FRM F |
| 26 | 6LJ20850000 запросить цену → | SHEET DUST FRM |
| 27 | 6LJ20703000 запросить цену → | ER-017 |
| 28 | 6LJ20704000 запросить цену → | ER-024 |
| 29 | 6LJ20710000 запросить цену → | SFT-020-060SCH |
| 30 | 6LJ20727000 запросить цену → | BUSH-DRIVE-DUST |
| 31 | 6LJ20788000 запросить цену → | K-DUST-DRIVE |
| 32 | 6LJ20803000 запросить цену → | GER-080-12-DUST |
| 33 | 6LJ20805000 запросить цену → | ABR-DRIVE-DUST |
| 34 | 6LJ20806000 запросить цену → | ABR-DRIVE-DUST-M |
| 35 | 6LJ20807000 запросить цену → | GER-050-18 |
| 36 | 6LJ20808000 запросить цену → | GER-050-25-ABR |
| 37 | 6LJ20809000 запросить цену → | GER-080-15-JNT |
| 38 | 6LJ20820000 запросить цену → | SP-DRIVE-DUST-L |
| 39 | 6LJ20821000 запросить цену → | SP-DRIVE-DUST-R |
| 40 | 6LJ20843000 запросить цену → | SHAFT DRIVE DUST |

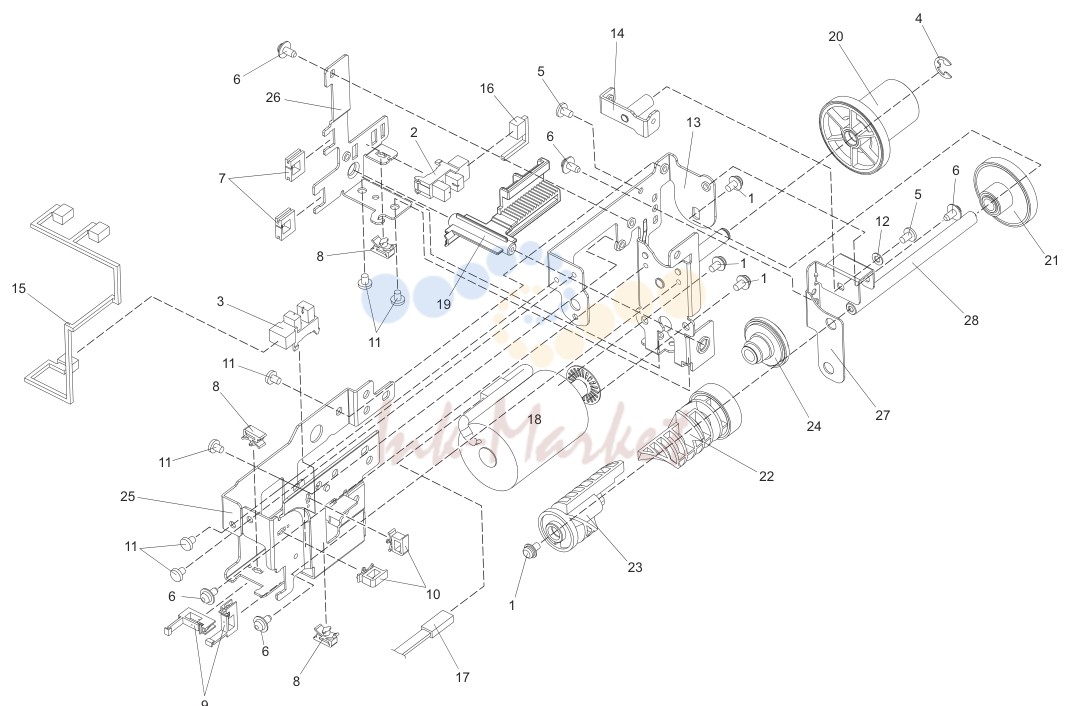

ASYB-PNT-DRIVE
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LJ19999000 запросить цену → | SCR03M060-WS-W |
| 2 | 6LJ20007000 запросить цену → | GP1A173LCS0F |
| 3 | 6LJ20009000 запросить цену → | GP1S173LCS0F |
| 4 | 6LJ20023000 запросить цену → | ER-050 |
| 5 | 6LJ20028000 запросить цену → | SCR030050 |
| 6 | 6LJ20064000 запросить цену → | SCR03T060SR-W |
| 7 | 6LJ20680000 запросить цену → | LES-0505 |
| 8 | 6LJ20681000 запросить цену → | RLMC-01T V0 |
| 9 | 6LJ20684000 запросить цену → | LES-0510 |
| 10 | 6LJ20689000 запросить цену → | RLMC-05T V0 |
| 11 | 6LJ20690000 запросить цену → | SCR030040FWBI |
| 12 | 6LJ20702000 запросить цену → | WAS-032-060HW |
| 13 | 6LJ20785000 запросить цену → | K-BKT-PHN-DRV-MOT |
| 14 | 6LJ20786000 запросить цену → | K-PLT-DRV-GER |
| 15 | 6LJ20790000 запросить цену → | ASM-SNS-SEN2 |
| 16 | 6LJ20791000 запросить цену → | ASM-SNS-SEN4 |
| 17 | 6LJ20792000 запросить цену → | ASM-PUNM1 |
| 18 | 6LJ20794000 запросить цену → | MOT-NA3550E07C |
| 19 | 6LJ20795000 запросить цену → | RACK-SLIDE-06 |
| 20 | 6LJ20797000 запросить цену → | GER-H05070-08026 |
| 21 | 6LJ20798000 запросить цену → | GER-08014-40 |
| 22 | 6LJ20799000 запросить цену → | SPIRAL-GER-08029 |
| 22 | 6LJ20811000 запросить цену → | SPIRAL-GER-08029-FRN |
| 23 | 6LJ20800000 запросить цену → | SPIRAL-GER-F |
| 23 | 6LJ20810000 запросить цену → | SPIRAL-GER-R-FRN |
| 24 | 6LJ20801000 запросить цену → | GER-08014-29 |
| 25 | 6LJ20812000 запросить цену → | PLT-DRIVE-SEN |
| 26 | 6LJ20817000 запросить цену → | BKT-DRV-ENC-SEN |
| 27 | 6LJ20818000 запросить цену → | PLT-DRV-PITCH |
| 28 | 6LJ20819000 запросить цену → | SFT-DRIVE-SPCAM |

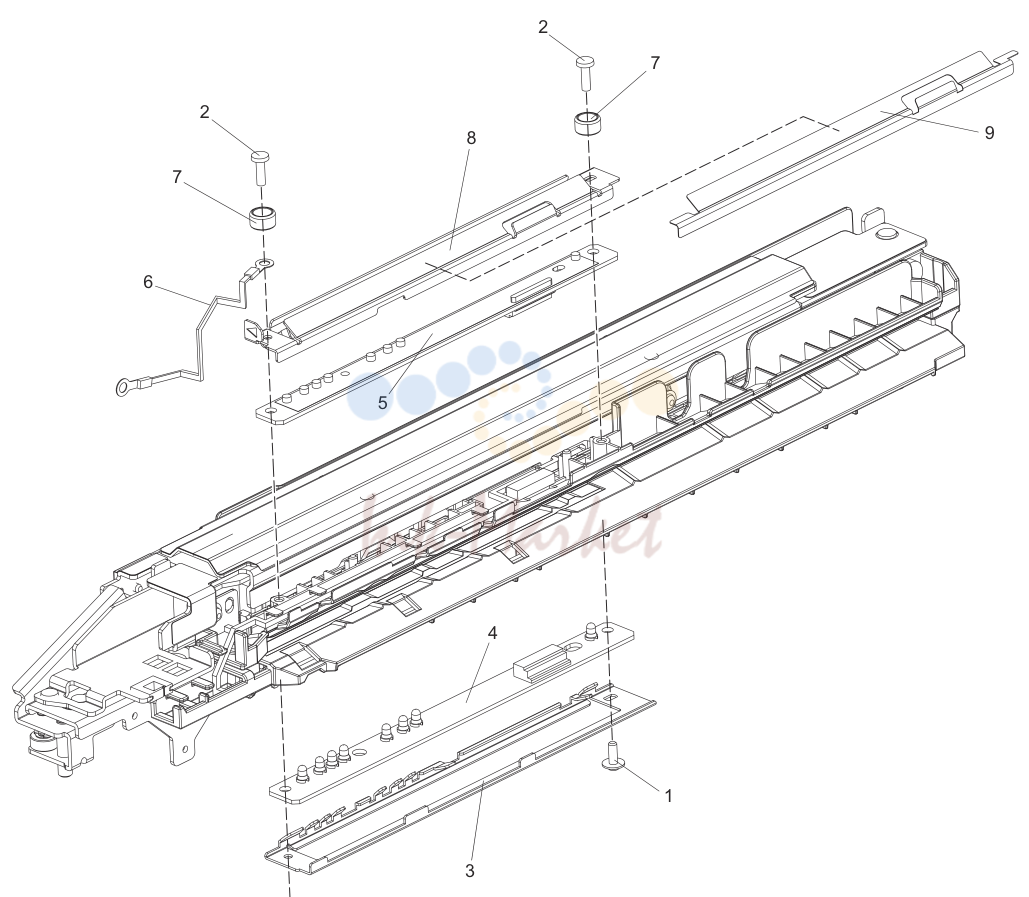

ASYB-GID-UNIT
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LJ20029000 запросить цену → | SCR-BTN-M3X8 |
| 2 | 6LJ20699000 запросить цену → | M3X10 |
| 3 | 6LJ20814000 запросить цену → | PLT-P-E-SENS-FG-LOW |
| 4 | 6LJ20825000 запросить цену → | PBA LED |
| 5 | 6LJ20826000 запросить цену → | PBA PTR |
| 6 | 6LJ20828000 запросить цену → | ASM EARTH PTR |
| 7 | 6LJ20829000 запросить цену → | COVER SCR PBA |
| 8 | 6LJ20832000 запросить цену → | PLATE P E SENS FG UP |
| 9 | 6LJ19878000 запросить цену → | SHEET-PLT-SNS |
DOWNLOAD JIGS
| № | Артикул | Наименование |
|---|---|---|
| 1 | 44205829000 запросить цену → | K-PWA-DLM-320 |
| 11 | C0-04530000 запросить цену → | M27C4001-10F1 |
