Toshiba GD 1350 Fax Unit — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

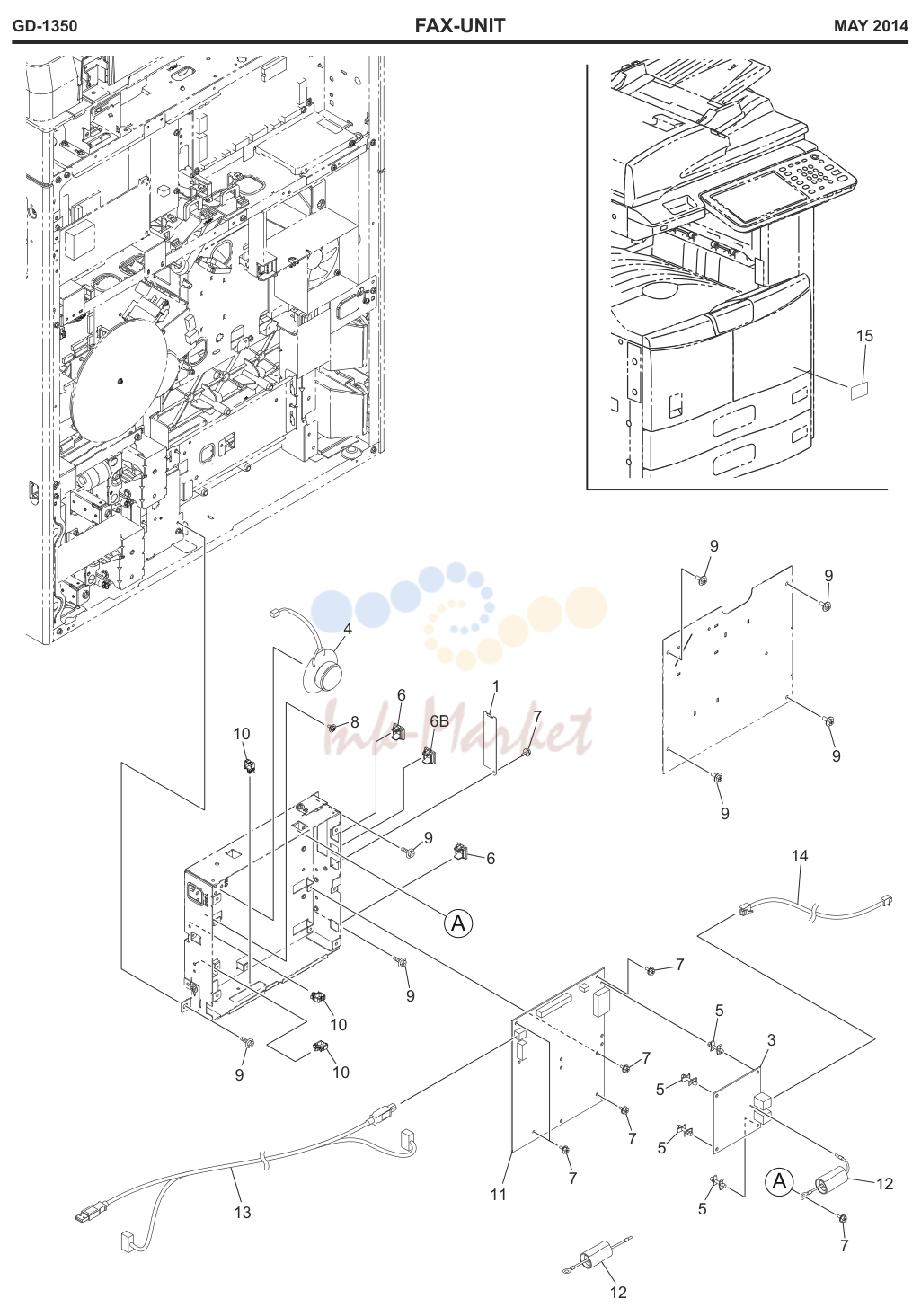

Узел 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LA34626000 запросить цену → | COVER-FAX-DL-350 |
| 3 | 6LH40558200 запросить цену → | PWA-F-NCU-631-NAD1F |
| 3 | 6LH40560100 запросить цену → | PWA-F-NCU-631-CNDF |
| 3 | 6LH40592000 запросить цену → | PWA-F-NCU-631-MJAF |
| 3 | 6LH40592100 запросить цену → | PWA-F-NCU-631-AUSAF |
| 3 | 6LH40558100 запросить цену → | PWA-F-NCU-631-TWDF |
| 4 | 6LJ60506000 запросить цену → | HRNS-SPEAKER-210 |
| 5 | F0-01032000 запросить цену → | WLS-13-0 |
| 6 | 6LE59649000 запросить цену → | COVER-MODULAR |
| 7 | X0-02592000 запросить цену → | S/TPD3/FHEXM-3X6-ZU3 |
| 8 | 6LA47979000 запросить цену → | SCREW-SPEAKER-ZU3 |
| 9 | X0-02589000 запросить цену → | S/TPD3/FHEXM-4X8-ZU3 |
| 10 | F0-01673000 запросить цену → | RMS-2V0 |
| 11 | 6LK30444100 запросить цену → | ASYB-FAX-330S-WWF |
| 12 | 6LK30438000 запросить цену → | ASYB-HRNS-FG-330 |
| 13 | 6LK30426000 запросить цену → | ASYB-HRNS-FAX-330 |
| 14 | 6LA98966000 запросить цену → | HRNS-TEL-LINE-GLPGS |
| 14 | 6LA98968000 запросить цену → | HRNS-TEL-LINE-AUD |

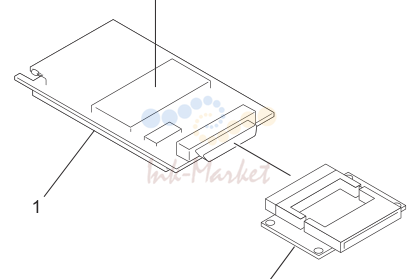

DOWNLOAD JIGS
| № | Артикул | Наименование |
|---|---|---|
| 1 | 44205829000 запросить цену → | K-PWA-DLM-320 |
| 2 | C0-04530000 запросить цену → | M27C4001-10F1 |
| 3 | 6LH09942000 запросить цену → | PWA-DWNLD-RELAY-34F |
