Toshiba GD 1320 Fax Unit — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

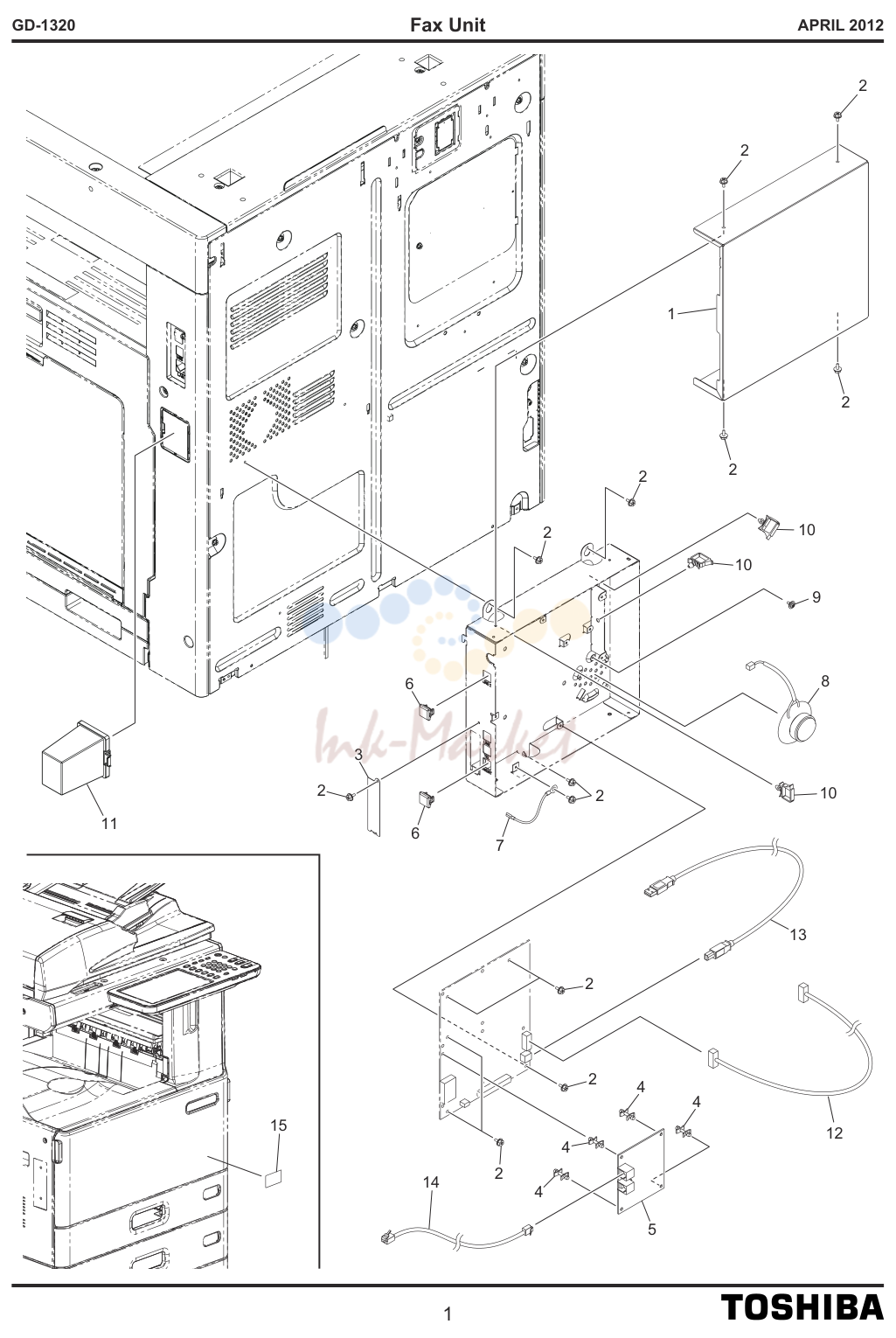

Узел 1
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LJ52813000 запросить цену → | COVER-FAX-H21X |
| 2 | X0-02230000 запросить цену → | S/FHEXM-M3X6-NI |
| 3 | 6LA34626000 запросить цену → | COVER-FAX-DL-350 |
| 4 | F0-01032000 запросить цену → | WLS-13-0 |
| 5 | 6LH40558200 запросить цену → | PWA-F-NCU-631-NAD1F |
| 5 | 6LH40560000 запросить цену → | PWA-F-NCU-631-MJDF |
| 5 | 6LH40560300 запросить цену → | PWA-F-NCU-631-AUSF |
| 5 | 6LH40560100 запросить цену → | PWA-F-NCU-631-CNDF |
| 5 | 6LH40558100 запросить цену → | PWA-F-NCU-631-TWDF |
| 6 | 6LE59649000 запросить цену → | COVER-MODULAR |
| 7 | 44209080000 запросить цену → | WH-EARTH-527 |
| 8 | 6LJ60506000 запросить цену → | HRNS-SPEAKER-210 |
| 9 | 6LA47979000 запросить цену → | SCREW-SPEAKER-ZU3 |
| 10 | F0-01813000 запросить цену → | LWS-1316S-V0 |
| 11 | 6LJ53715000 запросить цену → | COVER-FAX-CABLE |
| 12 | 6LJ60589000 запросить цену → | HRNS-FAXPWR2-210 |
| 13 | 6LJ60464000 запросить цену → | HRNS-FAX-USB-210 |
| 14 | 6LA98968000 запросить цену → | HRNS-TEL-LINE-AUD |
| 19 | 6LJ60774000 запросить цену → | PWA-H-FAX-210 |

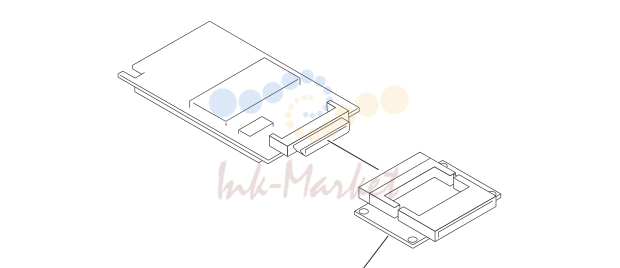

DOWNLOAD JIGS
| № | Артикул | Наименование |
|---|---|---|
| 1 | 6LH70381000 запросить цену → | K-PWA-DLM-320F |
| 2 | C0-04530000 запросить цену → | M27C4001-10F1 |
| 3 | 6LH09942000 запросить цену → | PWA-DWNLD-RELAY-34F |
