Toshiba GD 1270 Fax Unit — ниже интерактивный каталог запчастей по узлам со взрыв-схемами из сервис-мануала. По каждой детали указан оригинальный артикул; позиции, доступные к заказу, отмечены ссылкой на карточку товара, остальные — кнопкой «запросить цену».
Запчасти по узлам (со схемами)
Взрыв-схемы по каждому узлу с артикулами. Детали, доступные к заказу, ведут на карточку товара; остальные — на форму запроса цены.
Содержание

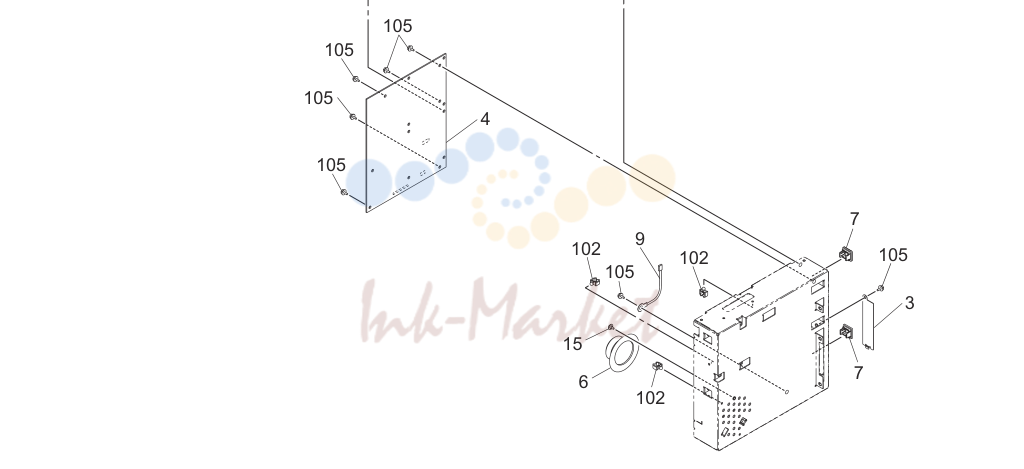

Узел 1
| № | Артикул | Наименование |
|---|---|---|
| 3 | 6LA34626000 запросить цену → | COVER-FAX-DL-350 |
| 6LH08762000 запросить цену → | PWA-F-FAX-670 | |
| 6LE29537200 запросить цену → | PWA-F-NCU-631-NAD N | |
| 6LE29540000 запросить цену → | PWA-F-NCU-631-MJD | |
| 6LE29540200 запросить цену → | PWA-F-NCU-631-SEC | |
| 6 | 6LA41743000 запросить цену → | SPEAKER-350 |
| 6LE59649000 запросить цену → | COVER-MODULAR | |
| 9 | 44209080000 запросить цену → | WH-EARTH-527 |
| 15 | 6LA47979000 запросить цену → | SCREW-SPEAKER-ZU3 |
| 16 | 6LA98968000 запросить цену → | HRNS-TEL-LINE-AUD |
| 17 | 6LH01354000 запросить цену → | COV-INNER-FAX |
| 18 | 6LH01355000 запросить цену → | COVER-TOP-FAX |
| 19 | 6LH01356000 запросить цену → | COVER-TBL-FAX-OP |
| 101 | F0-01032000 запросить цену → | WLS-13-0 |
| 102 | F0-00044000 запросить цену → | UAMS-05-2 |
| 103 | F0-01220000 запросить цену → | FCR-35 V0 |
| 105 | X0-02056000 запросить цену → | S/TSP/PAN-3X6-ZU3 |
| 106 | X0-02243000 запросить цену → | S/TPS/FHEXM-4X8-ZU3 |
